PCB和散热解析

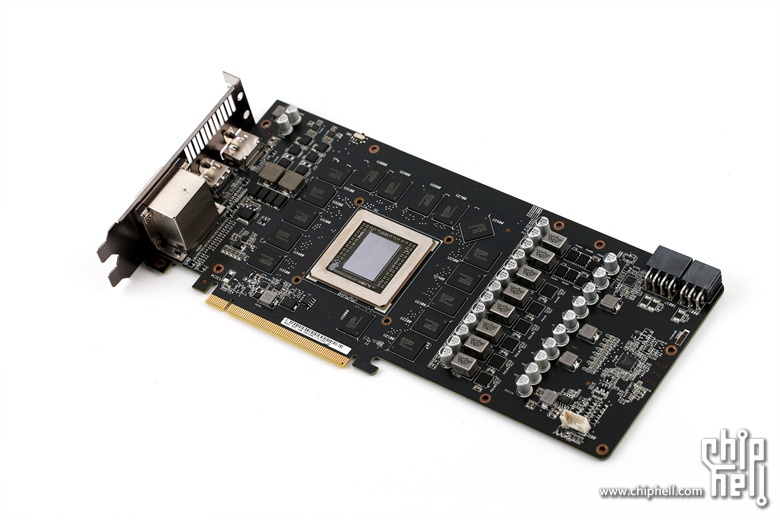

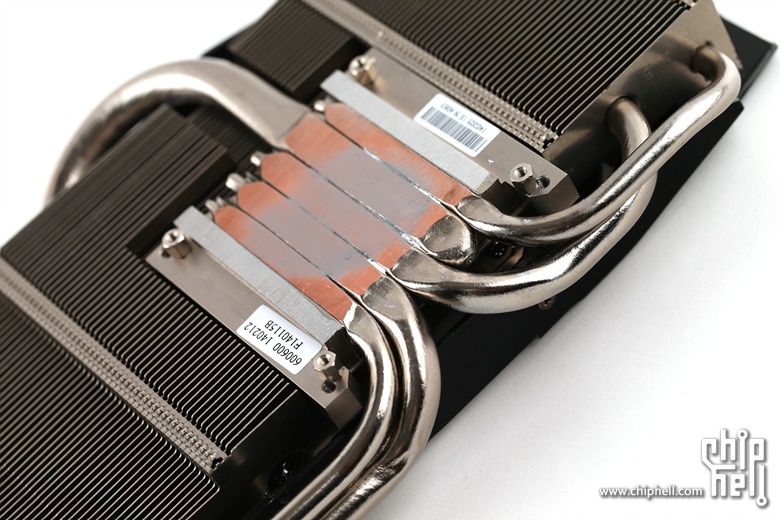

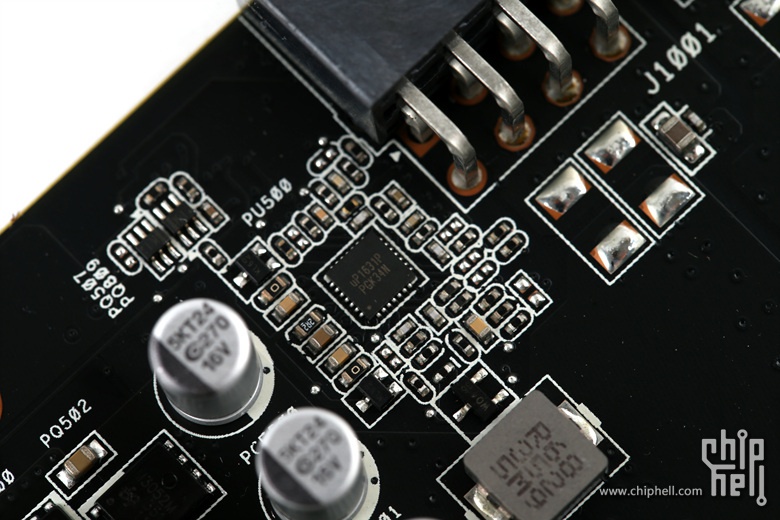

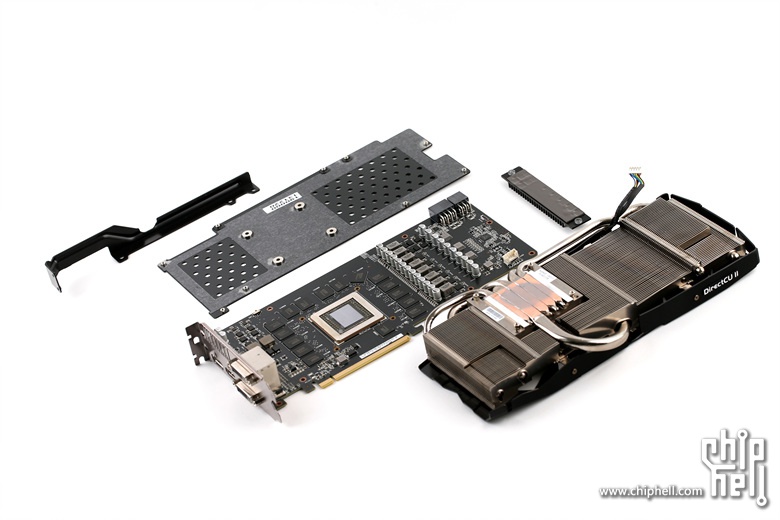

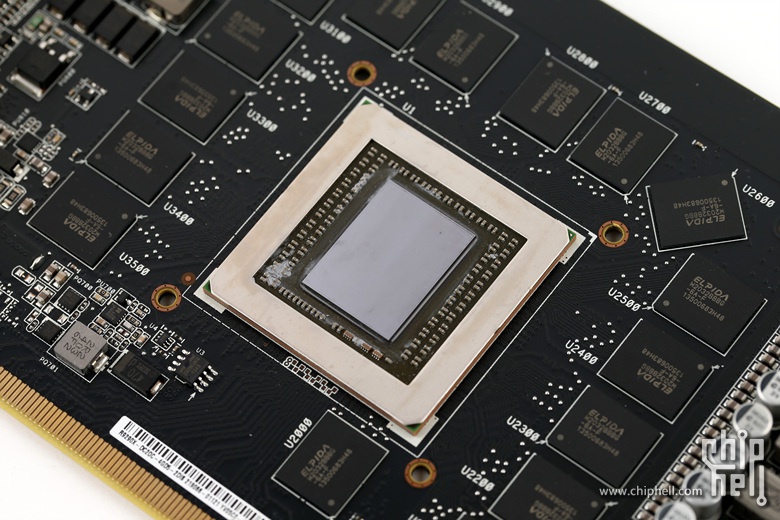

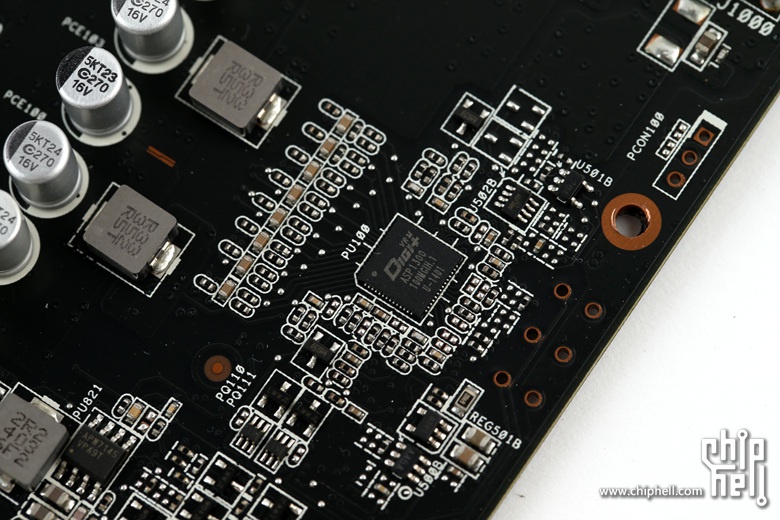

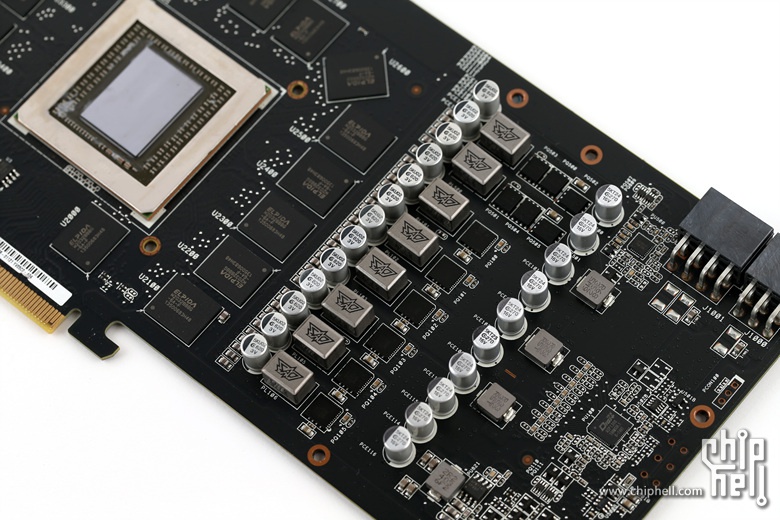

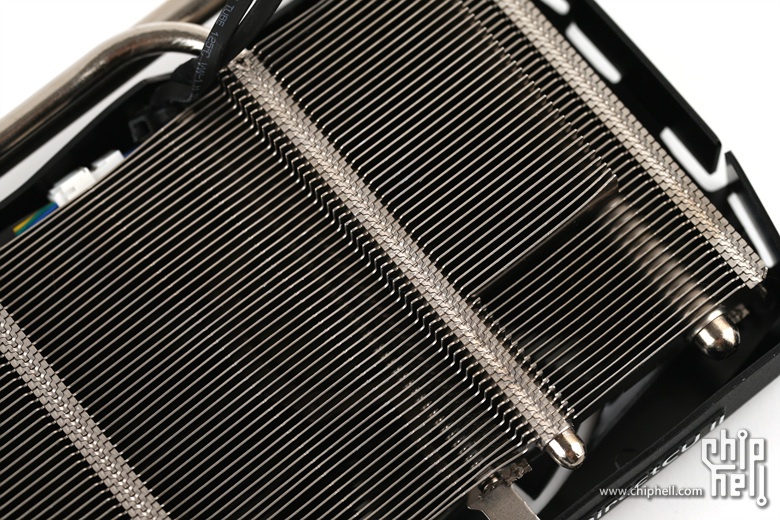

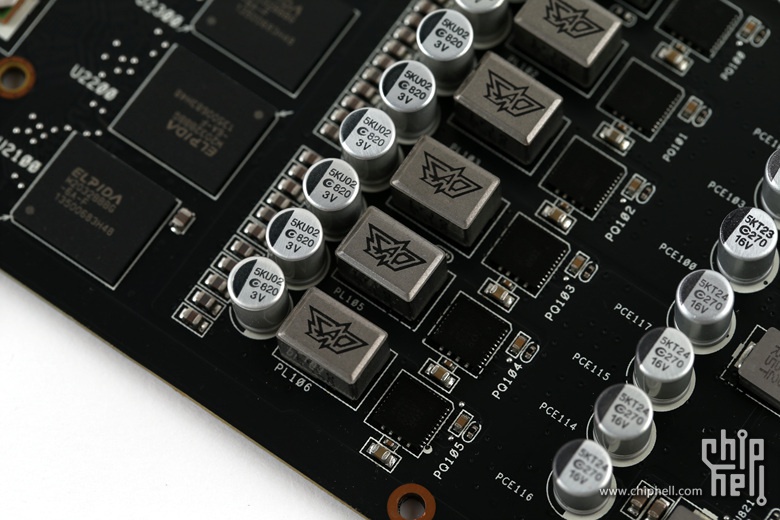

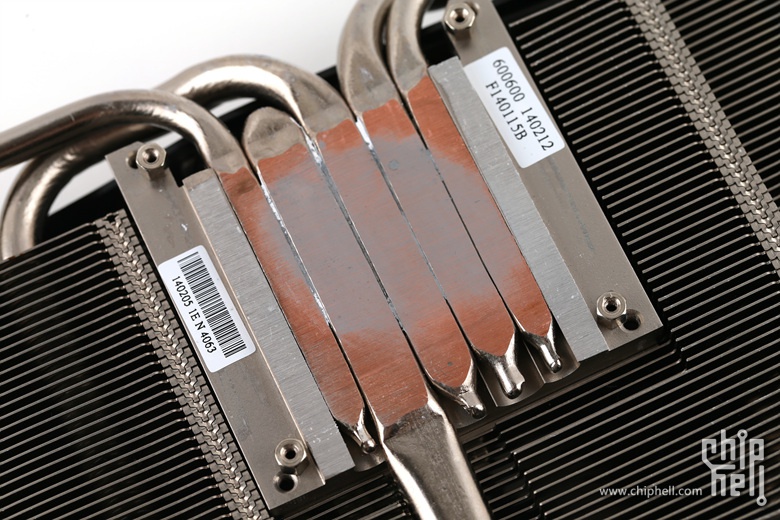

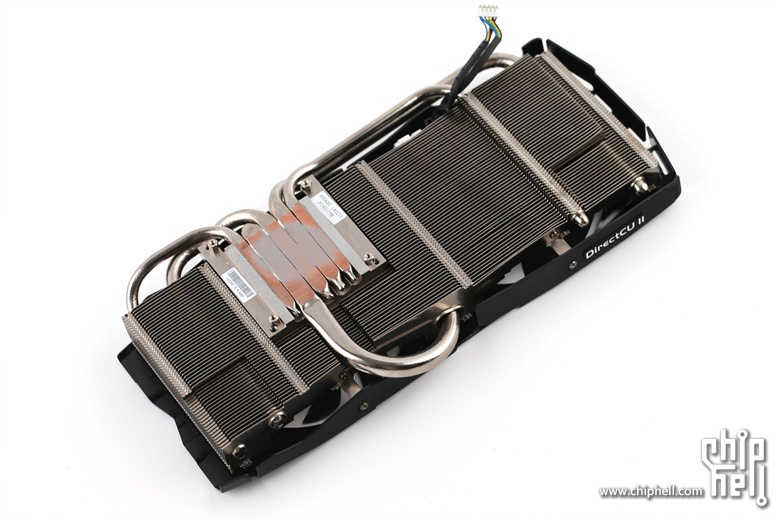

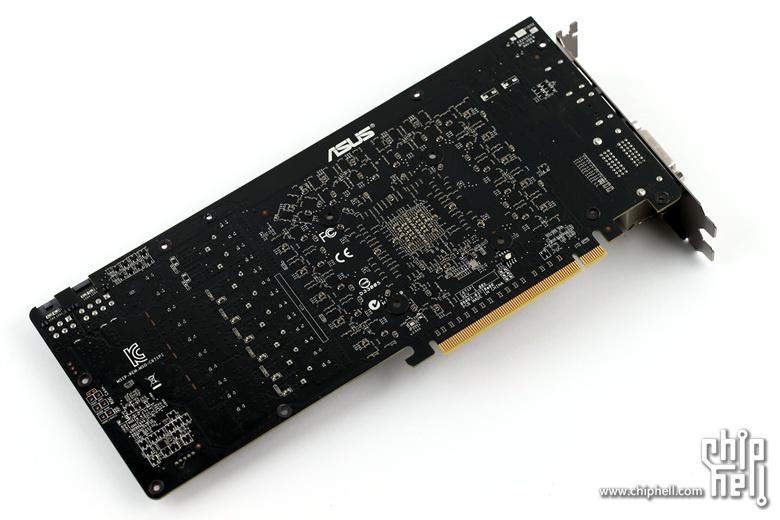

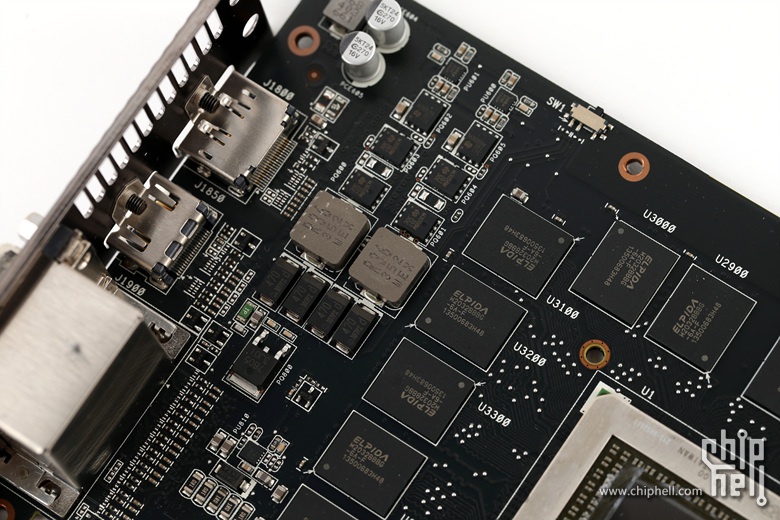

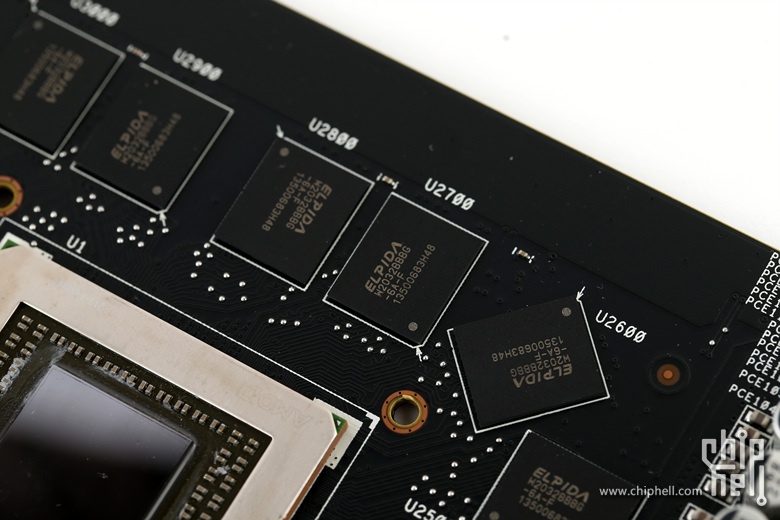

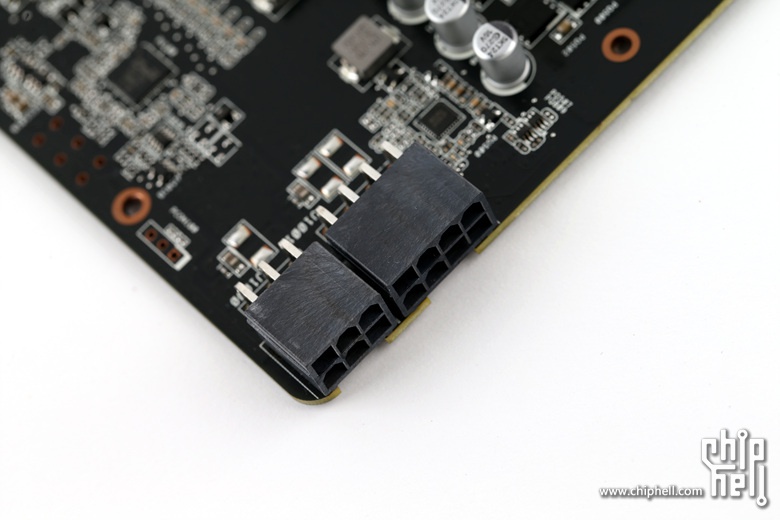

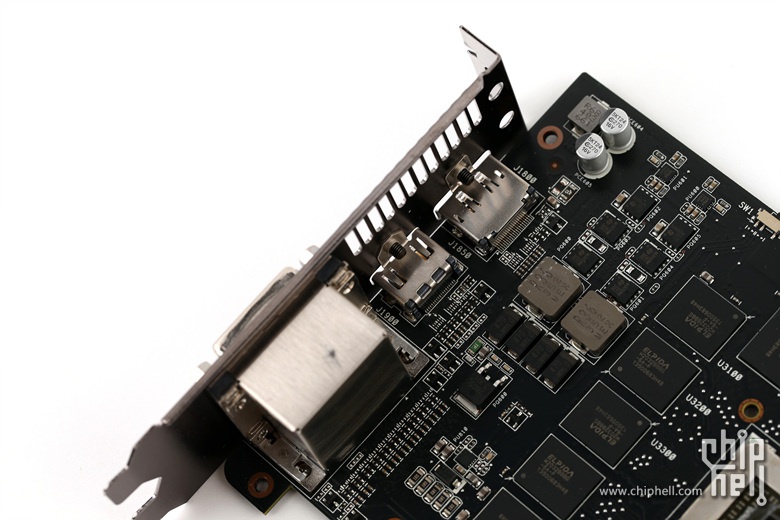

拆分后的显卡包括固定条、背板、显卡PCB本土、供电散热片和正面的主散热器。背板贴有绝缘片。 和一年前评测的GTX780-DC2OC-3GD5的散热器应该是同款没跑了。 热管外露部分和鳍片都做了镀镍,新的时候质感还是很好的。 热管配置也同样是一根10mm、两根8mm、两根6mm,热管间间隙比较大,加上热管直接接触核心的设计,靠外的两根热管又悲剧了。 密集的鳍片和扣点。 显卡PCB。当然是非公版设计了。 背面,靠近边缘处还带有电压测量点。 代号Hawaii的R9 290X GPU。 ELPIDA W2032BBBG-6A-F GDDR5 SDRAM显存颗粒,每片2Gb/32bit,共16片组成4GB 512bit。 6相核心供电和2相显存供电,组成规格表上的“8相超合金”。 ASUS显卡标志性的带有SAP字样的定制电感,核心部分的MOSFET为DrMOS型。 靠近输出口还有两相VDDCI供电。 支持6相供电的Digi+ ASP1300芯片 支持两相供电的uP1631P芯片。 显卡顶上的双BIOS切换开关。对应静音模式和性能模式。 DVI接口屏蔽罩如今都不会省。 供电接口仍然是便于插拔的反转式6pin+8pin PCI-E。 |
吉跋猫: 自己加个小铜片,温度可以下降一点 不过我已经换成了980,嘿嘿
