产品规格

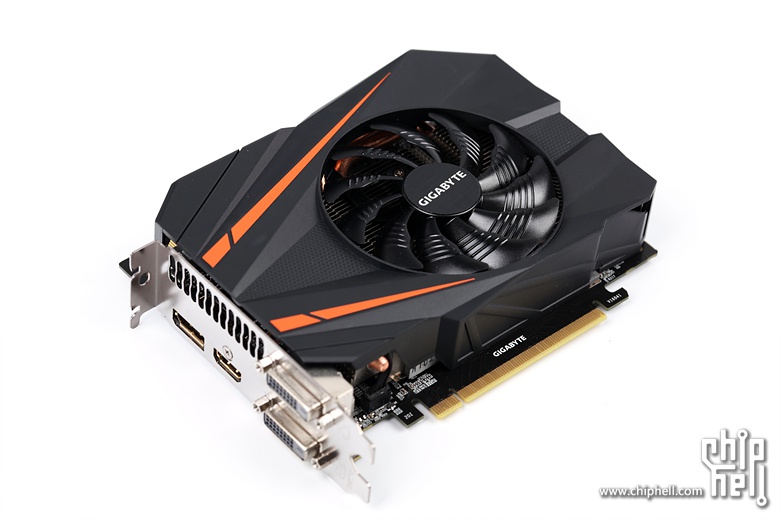

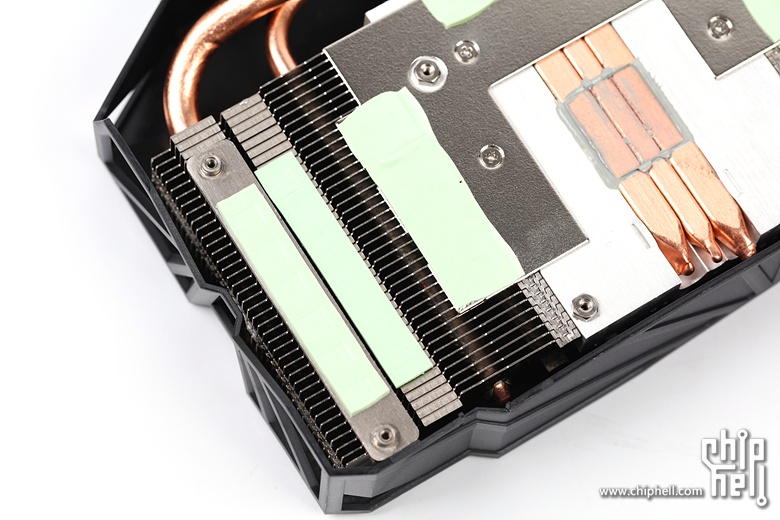

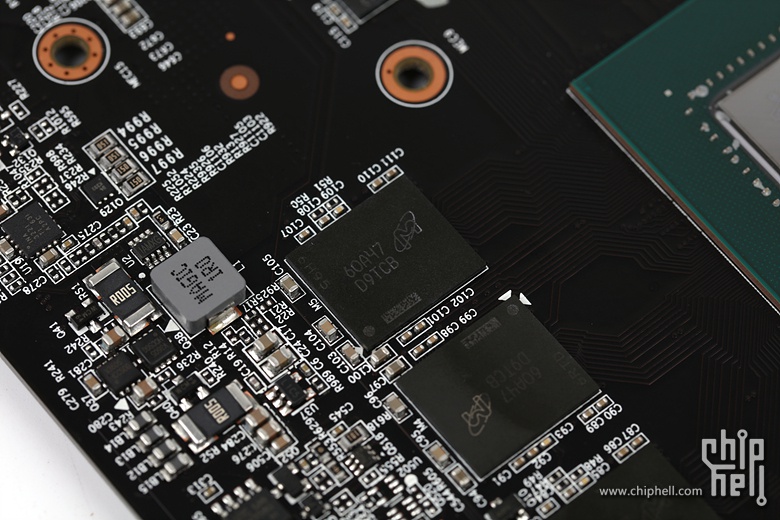

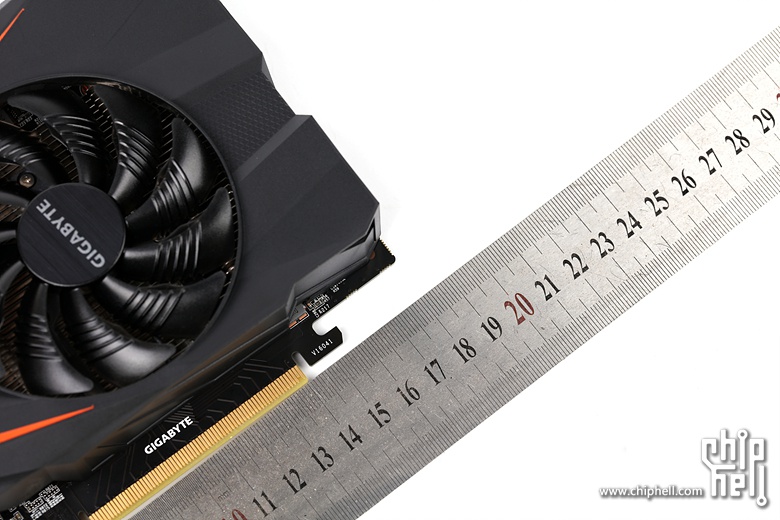

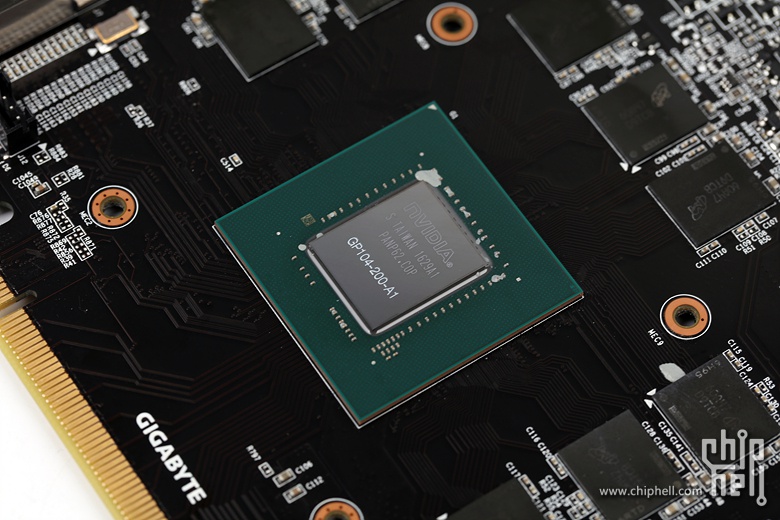

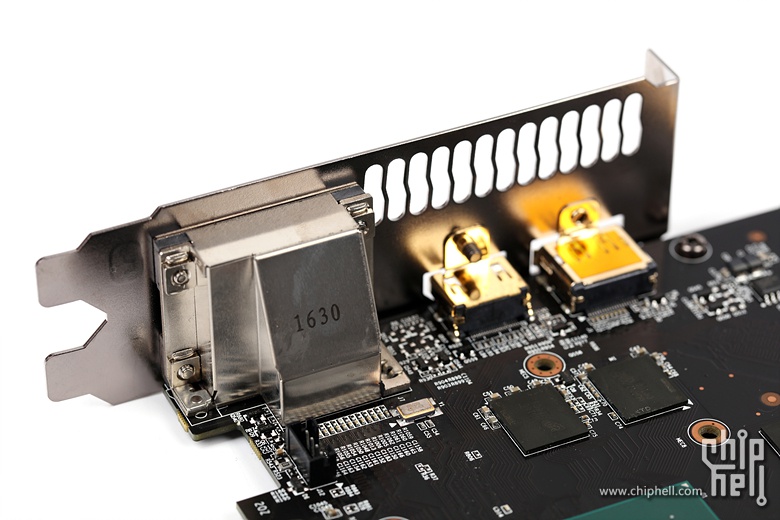

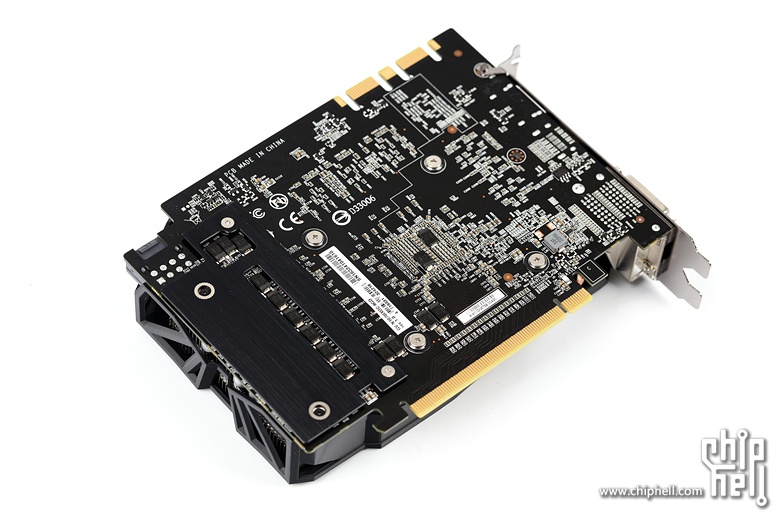

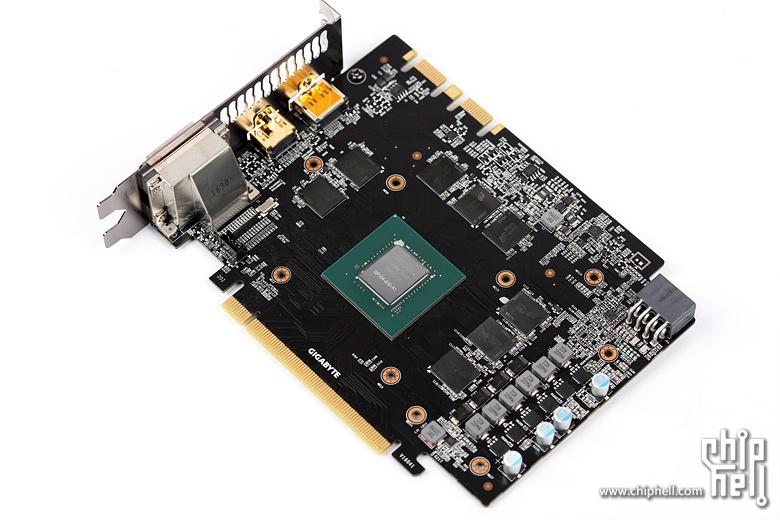

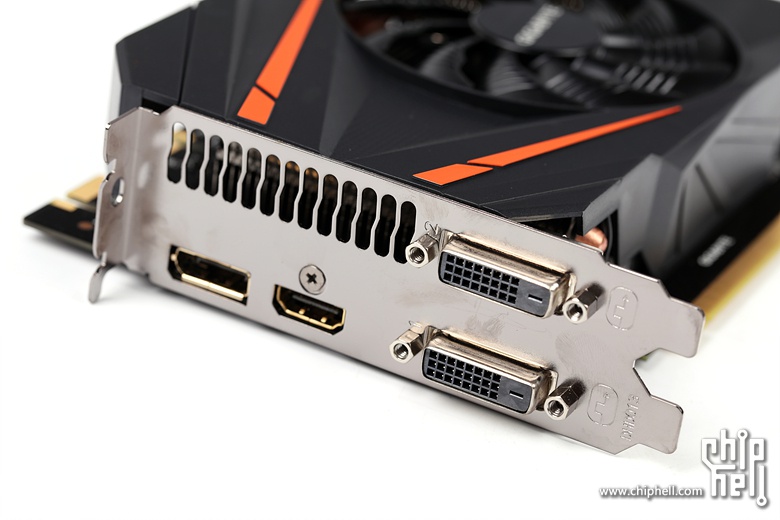

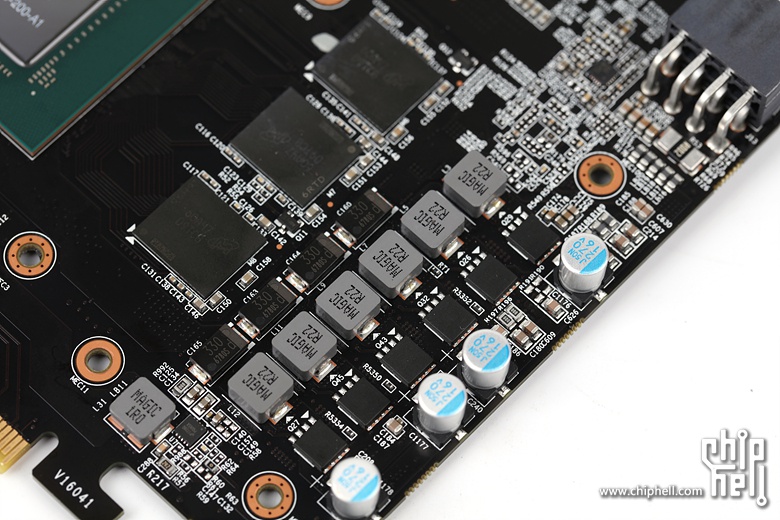

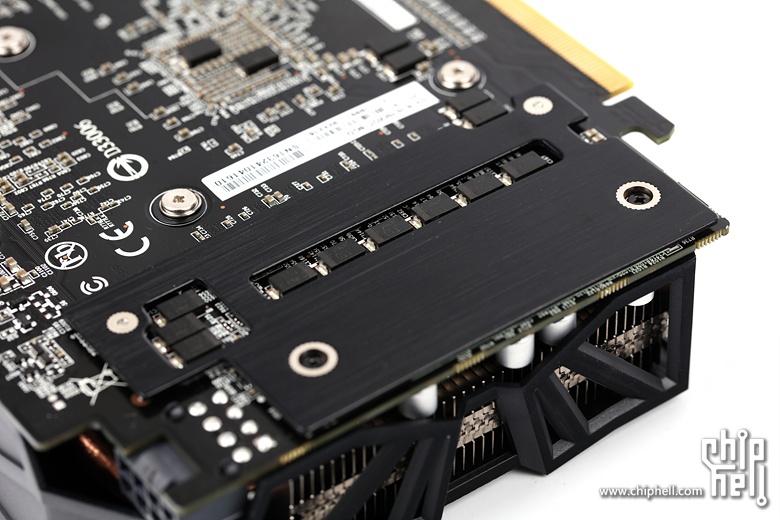

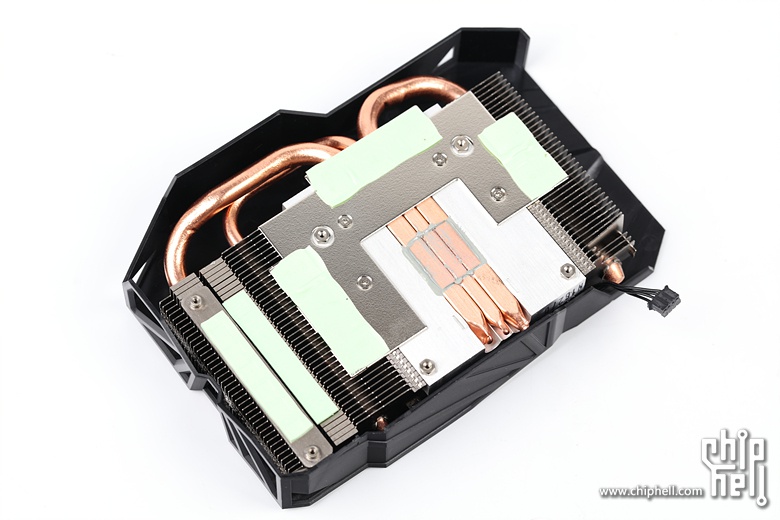

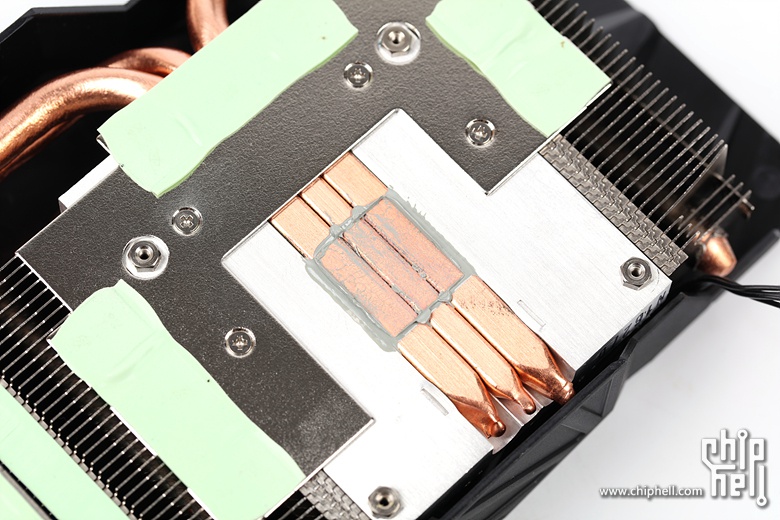

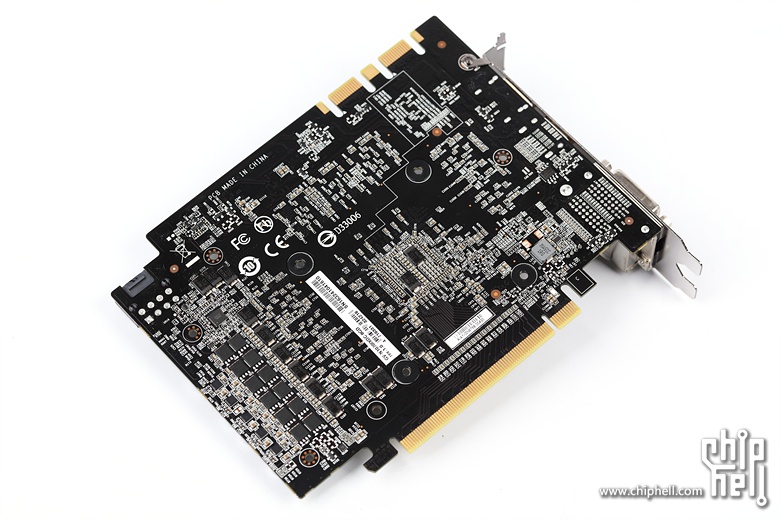

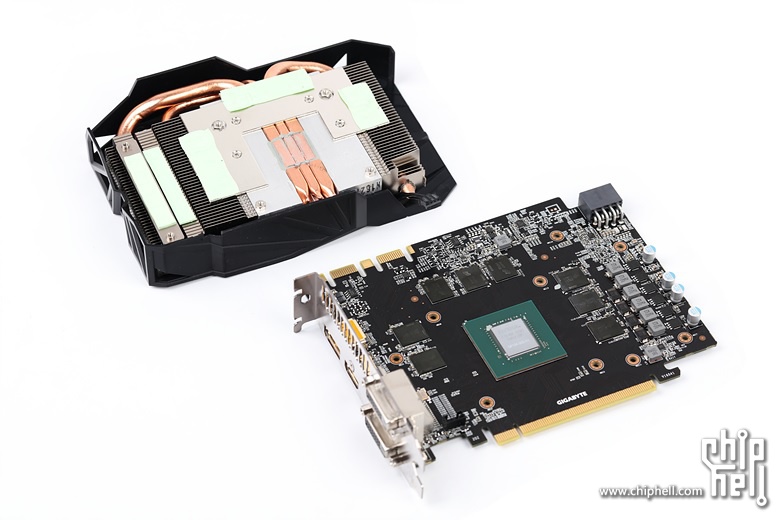

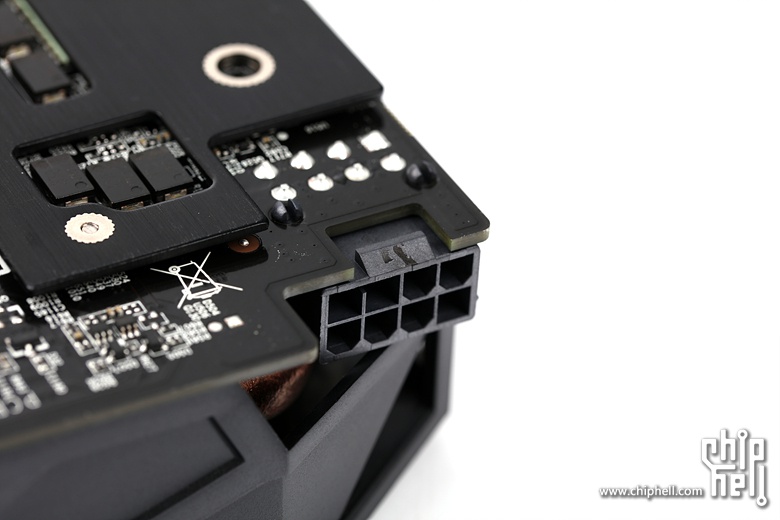

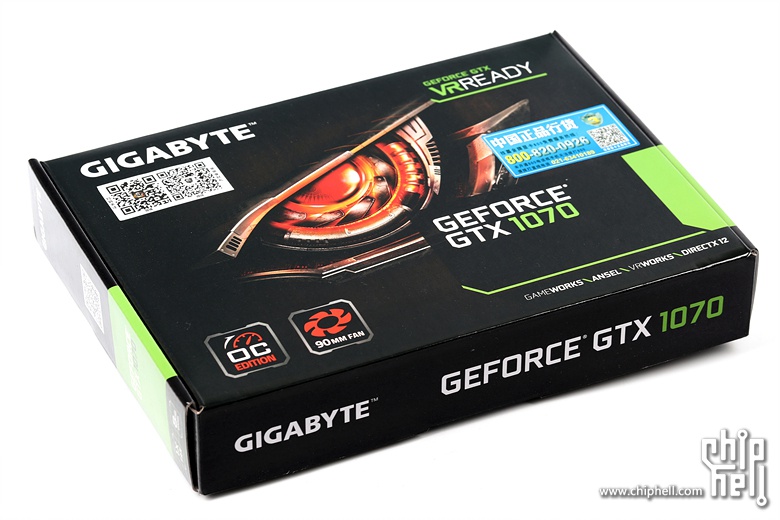

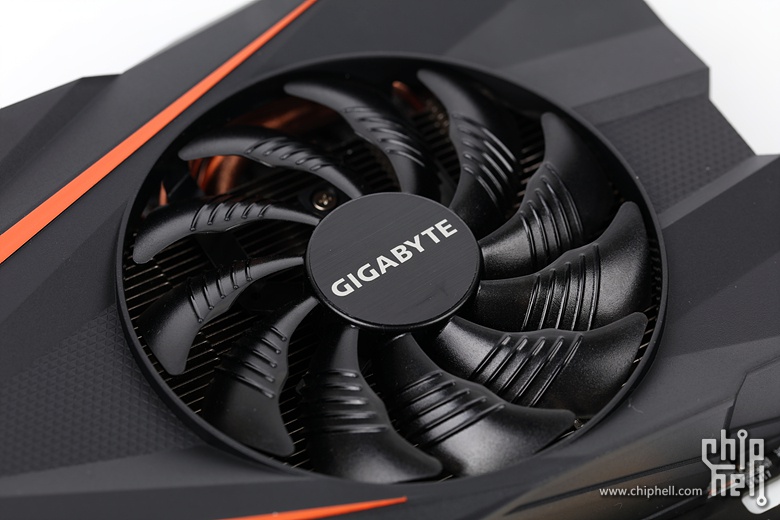

包装盒图案是变化过的G1 GAMING之眼.国行版增加了一些资讯贴纸,不过正面并没有明显突出”迷你”特点的说明. 显卡正面.非常短小的双槽位卡.橙黑也是这一代Gigabyte显卡的主配色. 背面并没有完整的背板,好处在于在ITX主板上留给CPU散热器的极限空间提高少许. 接口配置被改成了两个DVI-D,一个DP1.4和一个HDMI 2.0b的组合.考虑到历史的行程这个组合明显不及公版的3×DP+1×HDMI+1×DVI-D实在. 整卡长度约18cm,仅比Mini ITX主板的宽度多了1cm. 虽然整体长度被严格控制,但PCB的高度不得不做出巨大的牺牲. 散热器外壳顶部的GIGABYTE Logo.没有灯光,非常低调. 供电接口处仍然恢复到标准高度,否则算上电源线接口需要的空间则会**降低兼容性. 背面尾部由于要照顾供电元件的散热还是加装了一块铝制金属板. 单个9cm风扇.扇叶带有独特的导风槽. 分解图. 三根U型热管配铝鳍片的散热器. 两根8mm热管和一根6mm热管的组合.热管直触式底座. 散热片折边以及额外焊上的金属板配上导热贴也一并完成了显存颗粒以及正面的供电元件的散热. 板卡正面全貌. 背面全貌. GP104-200核心. 来自Micron的GDDR5显存颗粒. 5+1相供电.主控为uP9511P. 接口部分. |
