ASUS Maximus VI Extreme 评测

2013-6-10 22:33| 发布者: nApoleon| 查看: 114555| 评论: 93|原作者: nApoleon|来自: www.chiphell.com

摘要: 在本次Comptex电脑展上,ASUS共亮相了5片基于Z87芯片组的ROG系列主板,他们分别是,Maximus VI Extreme,Formula,GENE(已测),Hero以及Impact,从字母排序来看正好是EFGHI.那么多产品到底应该如何来区分呢?在今天评测开始 ...
产品解析

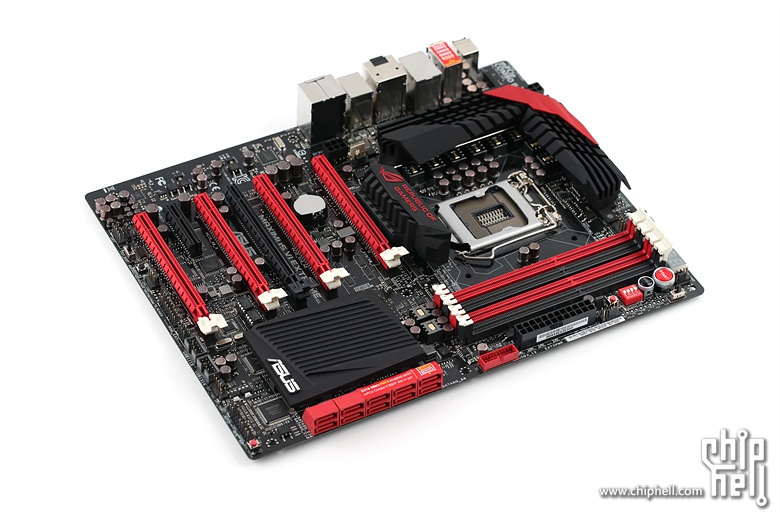

终于,接下来开始正式给大家介绍M6E的产品本体.外观上M6E并没有想象中的那么霸气,至少这一代ROG的散热片比较平淡.

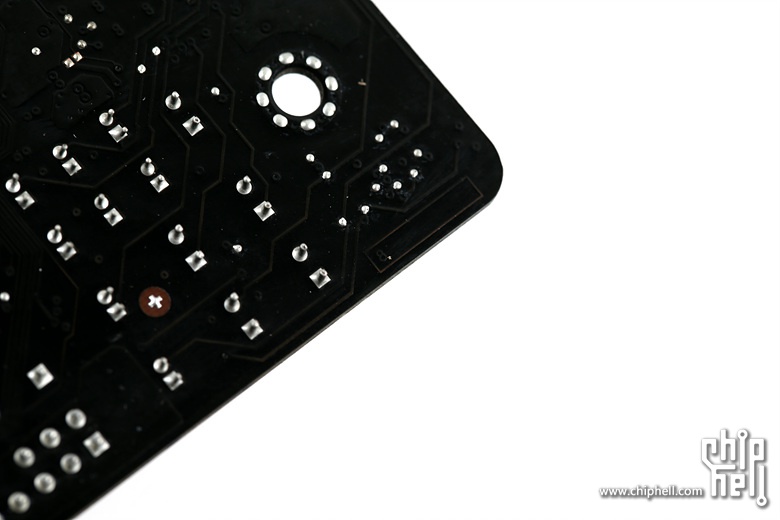

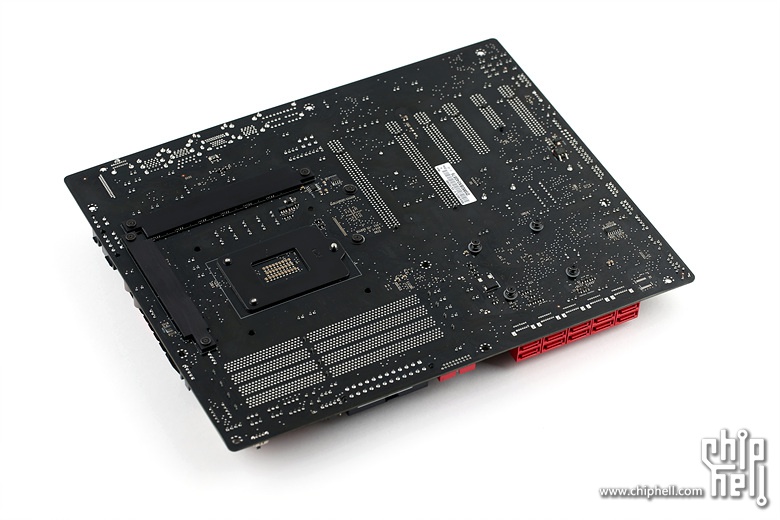

PCB背部一览.


8层PCB,旗舰在用料上还是对得起掏钱的用户的.

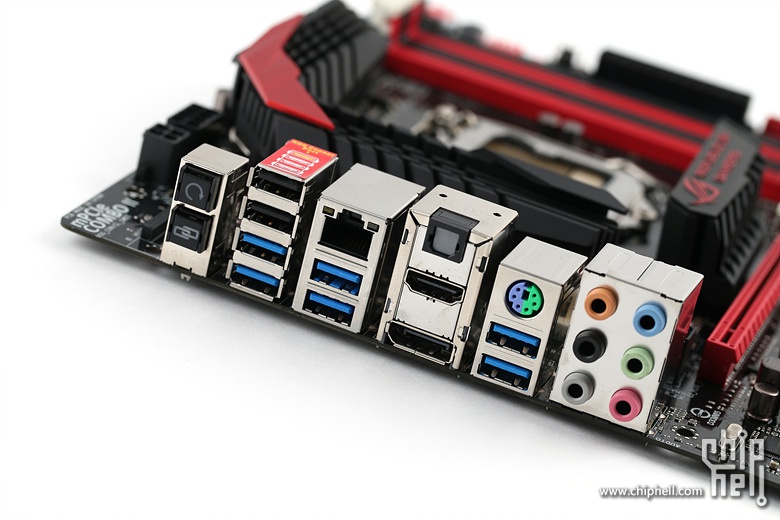

I/O接口,从左到右依次为MPCI Combo II,Clr CMOS,ROG Connect,USB 2.0 x2,USB 3.0x6,LAN,光纤输出,HDMI,DP,PS2及音频接口.很小的一个细节,为何其它ROG板子没PS2接口但M6E会有?玩液氮超频的都知道,以前极限超频的时候USB接口容易罢工,所以PS2更为可靠.

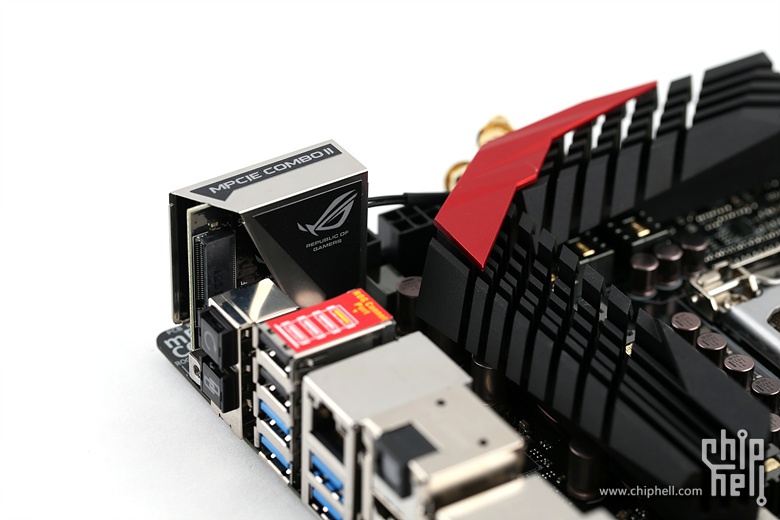

MPCIE Combo II效果图.

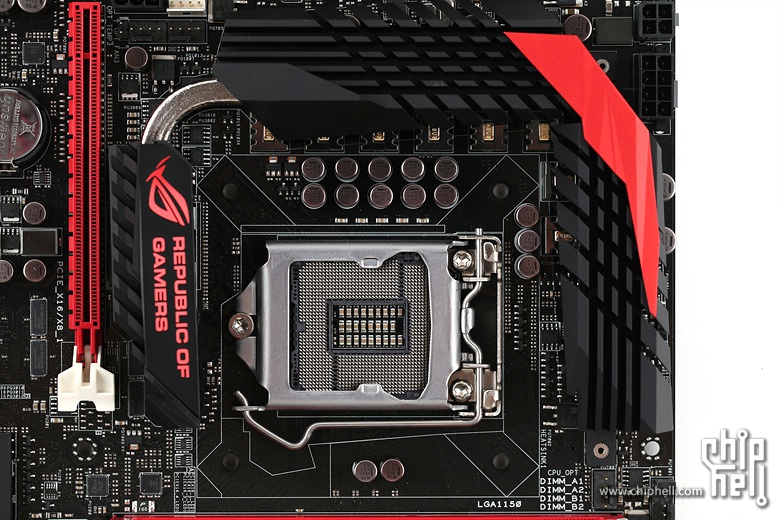

CPU周围的供电部分使用了用热管串联起来的散热区域.

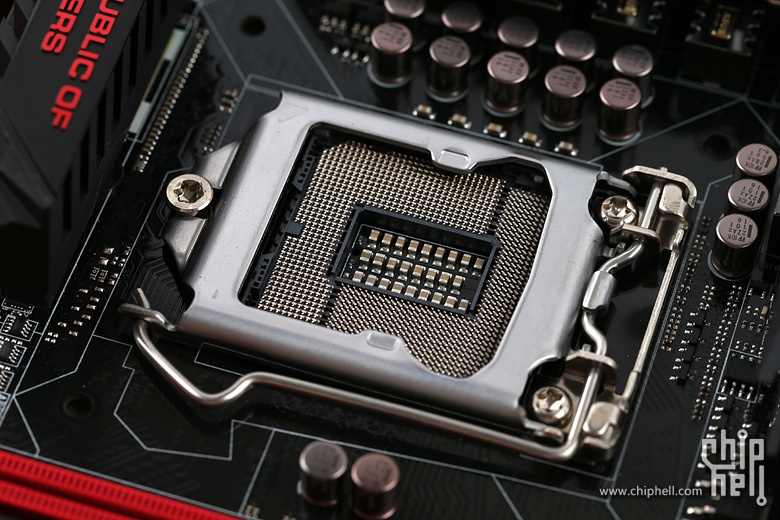

为何这一代ROG的主板ASUS不喜欢用黑化的CPU扣具呢?


北桥位置的散热片可不是装饰用的哦,后面大家就知道了.

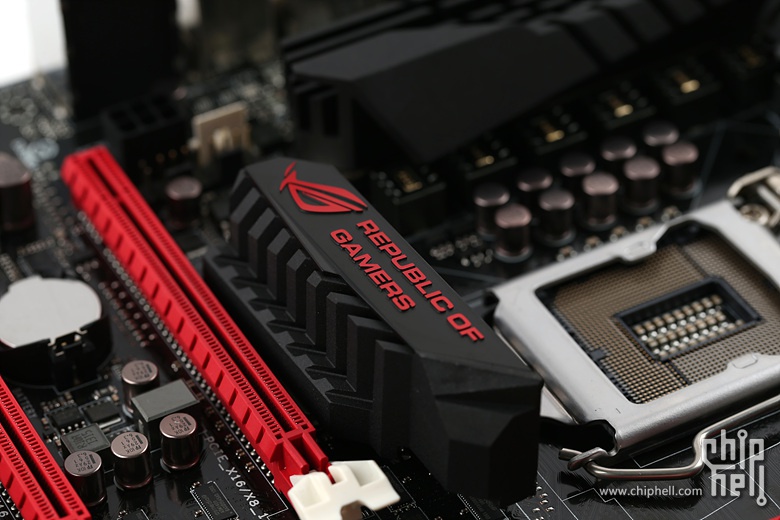

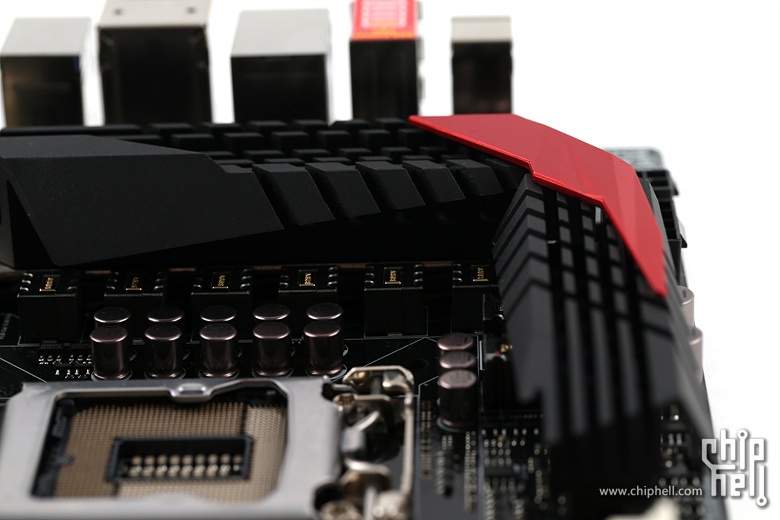

供电部分的散热片,这一代ROG主板的散热片外形没能让我惊艳到.

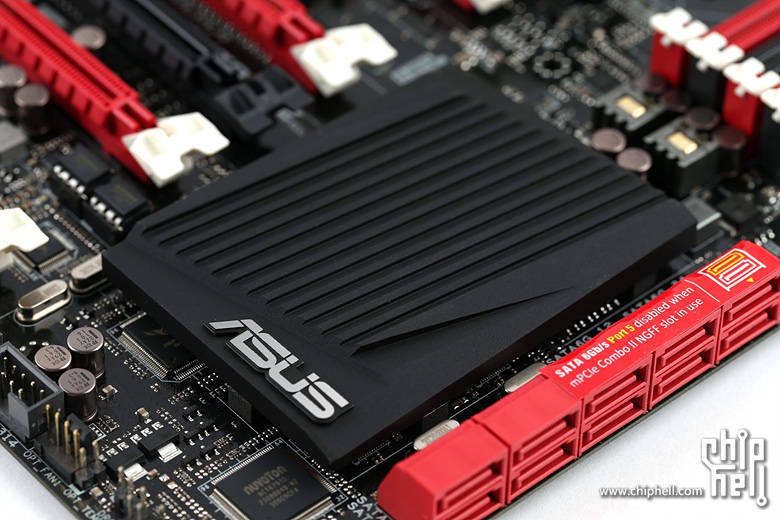

芯片组的散热片像极了我煎牛排用的平底铁锅...特别是那条纹...

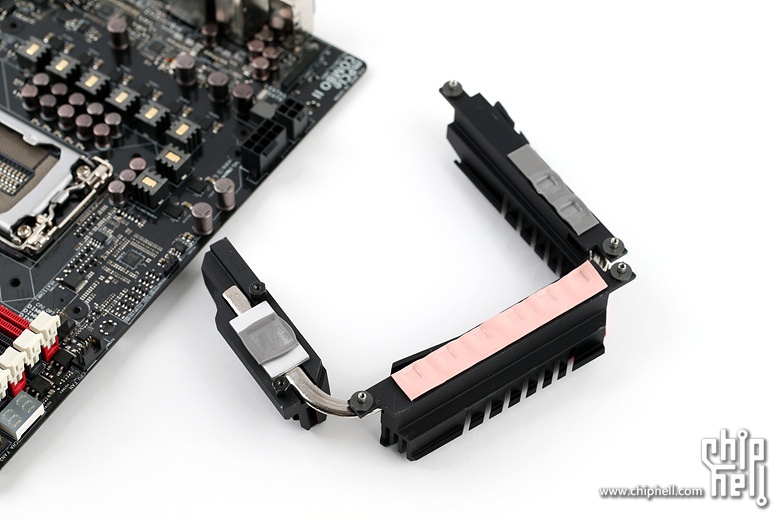

拆下供电散热系统.


每次看ROG的主板都会有一种密密麻麻的感觉.

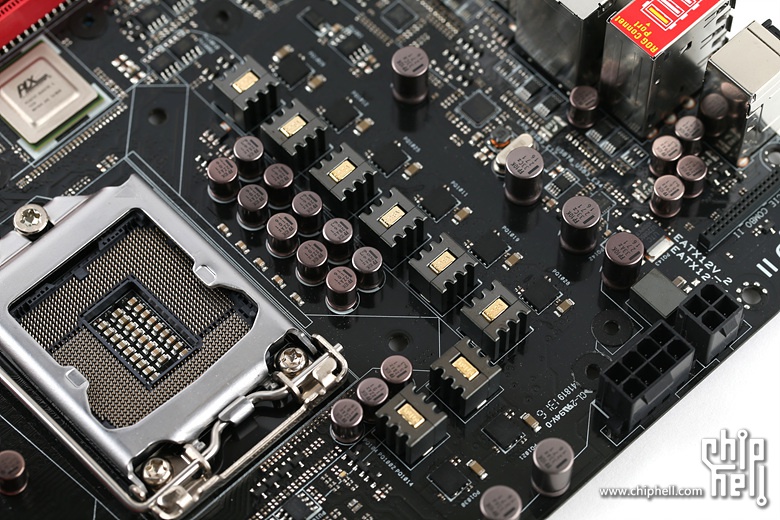

供电系统,这个比较有趣了,虽然说M6E强调的是极限超频,但供电的用料与M6G是完全相同的,即8+2相供电,我相信ASUS绝不会拿旗舰产品的口碑来做赌注,既然如此,那只能说这一次的M6G用料厚道到家了~

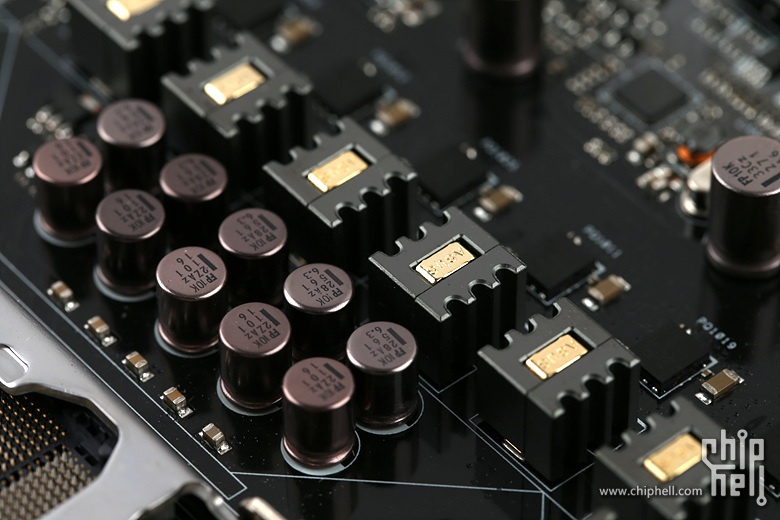

10K黑金铝壳电容+最高60A电流通过量的ASUS定制电感,用料完全和M6G相同.

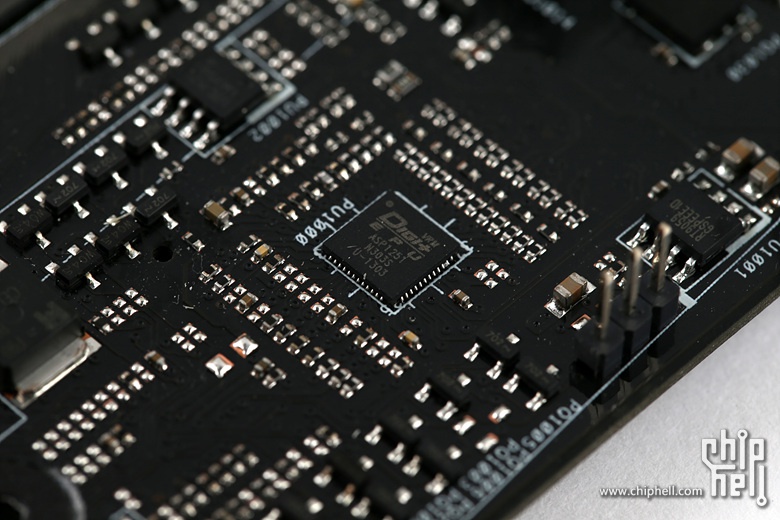

DIGI+ EPU芯片,即数字供电PWM芯片.


为极限超频所准备8+4pin供电.

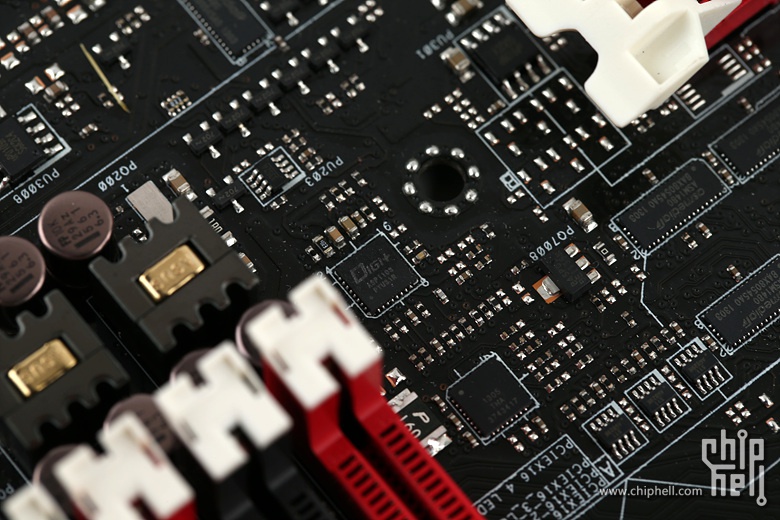

内存DIGI+ PWM芯片.


最高可支持32GB的DDR3 3000内存插槽.

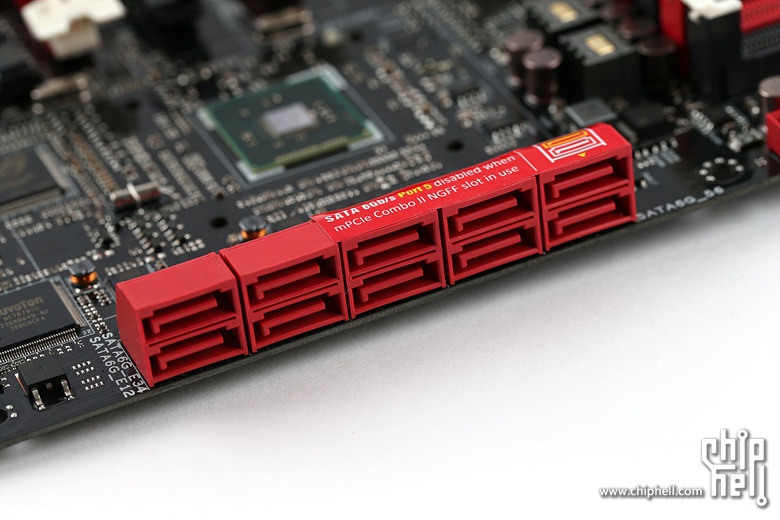

10个SATA 6Gb/s接口,6个为Intel原生,4个为板载桥接芯片而来.


众多的PCI-E插槽,最高可支持4卡CFX或SLI.


官方这张图很方便的让我们得知PCI-E插槽的工作模式.

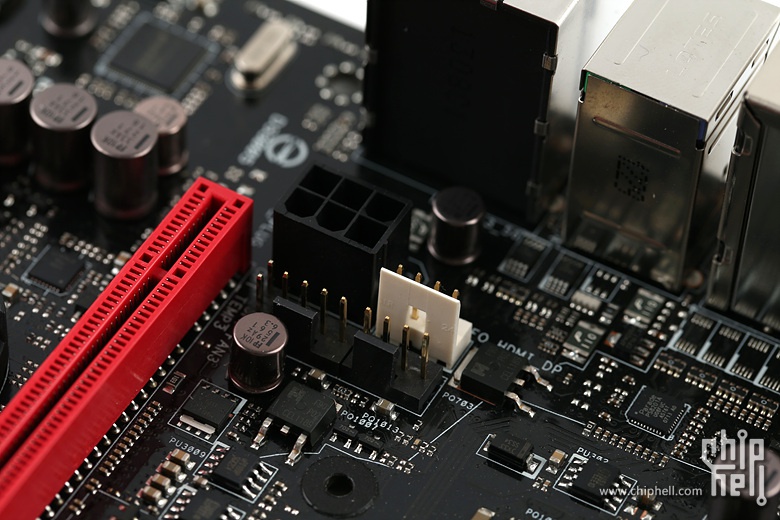

为了防止多显卡下PCI-E供电不足,M6E额外提供了6pin(显卡)及4pin(软驱)的供电接口.
