ASUS MAXIMUS VI IMPACT 评测

2013-8-13 23:34| 发布者: nApoleon| 查看: 212112| 评论: 250|原作者: nApoleon|来自: www.chiphell.com

摘要: Long long ago,如果我没记错那是2010年的某个夏天...在那个年代里不要说是Mini-ITX规格,哪怕是M-ATX对于DIY用户来说都还是极具挑战的一项任务,而玩Mini-ITX还想要能够DIY出自己个性的整机出来,绝对是有些许自虐成分 ...
产品解析

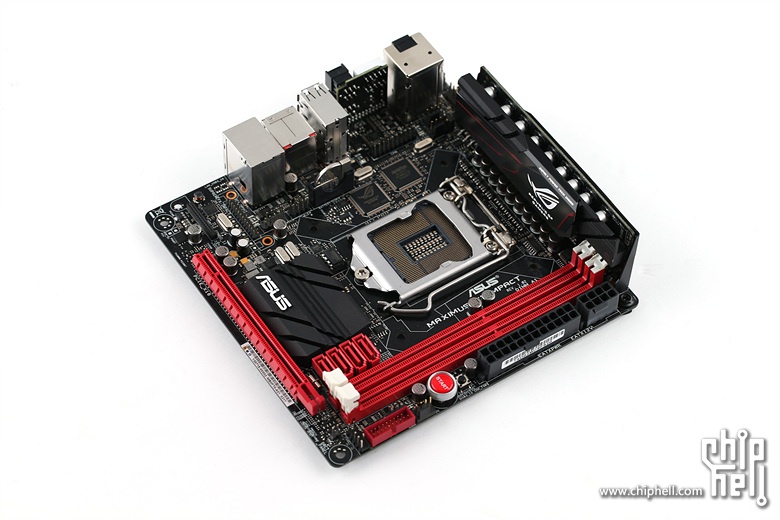

这次的主板评测我选择倒过来给大家介绍,以往的"包装和附件"我们放到后面去,原因到时候就知道了.先来看看M6I的外形吧,第一眼看跟上一代Z77的P8Z77-I DELUXE有几分相似,主要是那垂直竖立着的一排供电系统.

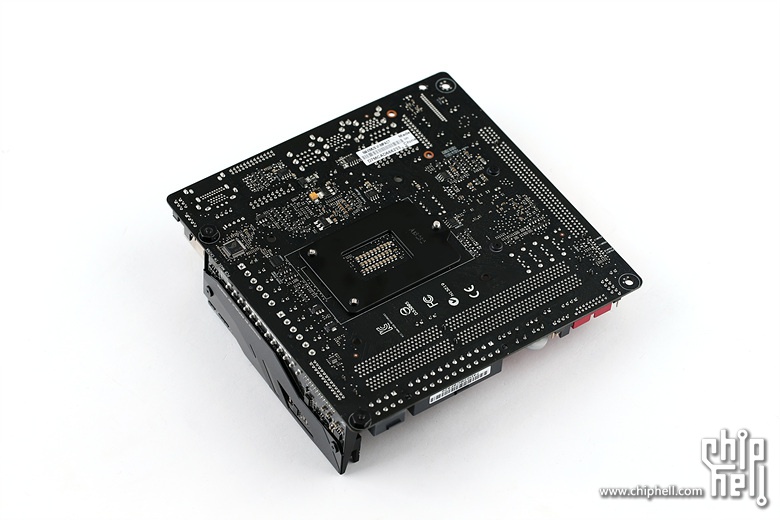

主板背部一览.


8层PCB,哟,这小伙子的身子板赶上老大哥Extreme系列了嘛.


I/O接口一览,从左到右依次为光纤输出,HDMI,DP,Debug指示灯,Clear CMOS,ROG Connect,DirectKey,MemOK!,USB 2.0下4,eSATA,USB 3.0x4,LAN接口.

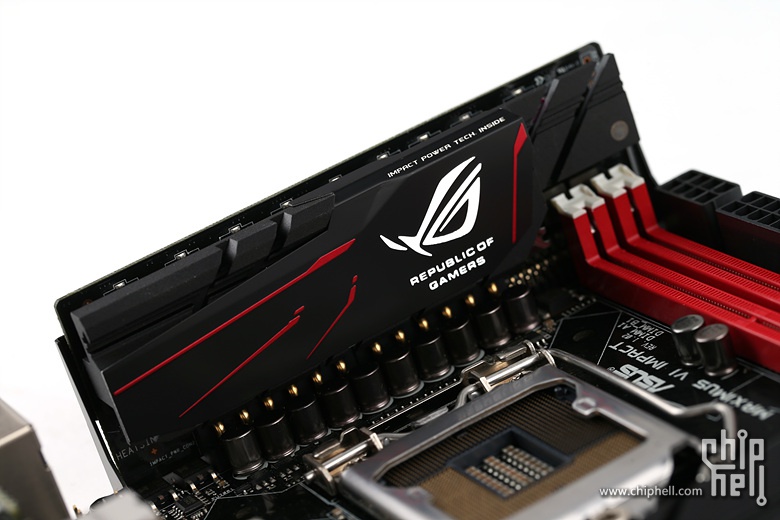

牛逼哄哄的供电系统,可别以为这是视觉系的,等下解析完大家就知道了.

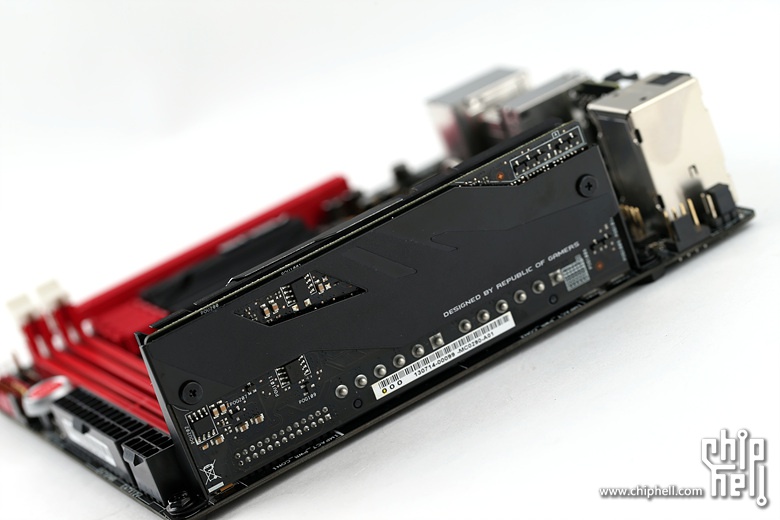

之所以要用一张独立的PCB把供电系统从主板PCB上隔离开的目的完全是因为空间利用率,换句话说,在Mini-ITX的狭小空间上堆供电用料是不太可能的事情,于是才会有ASUS将供电系统用第二张PCB垂直竖立起来的结果.除了供电系统正面有大块的铝散热片之外,PCB背面还不忘记使用金属背板.

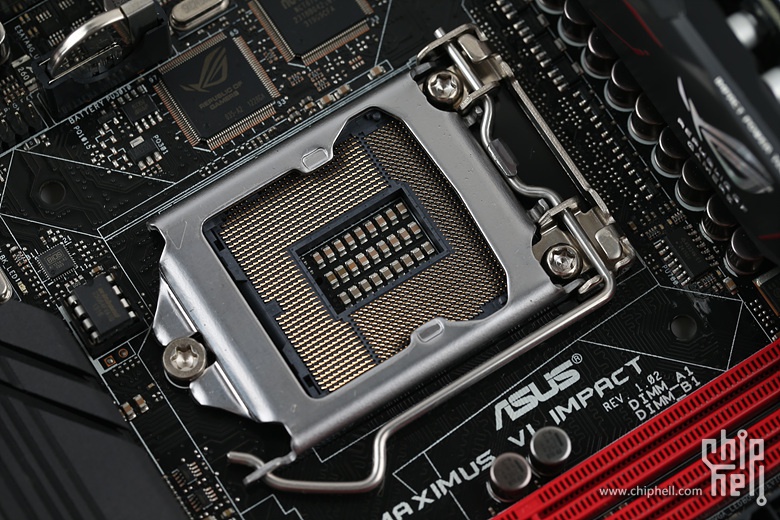

这一代5片ROG主板没有使用黑化的CPU Socket我觉得算是一个争议点,大家到底觉得黑化好还是现在这样好呢?

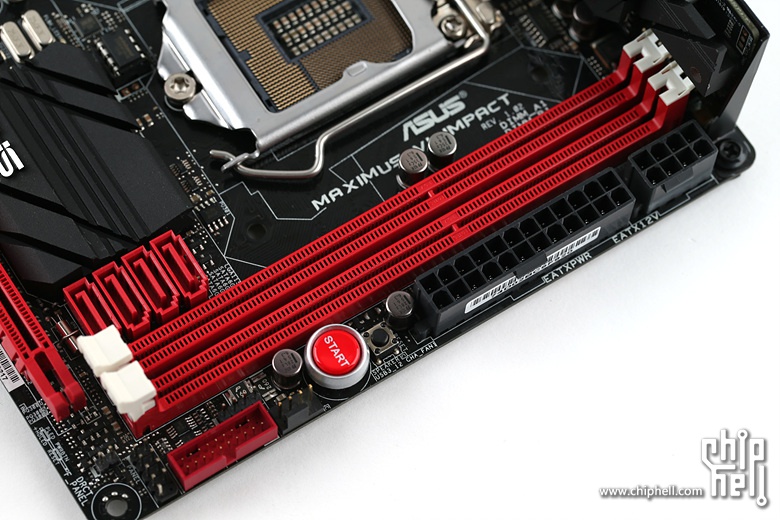

2根最高可支持DDR3 3000 16GB的内存插槽.

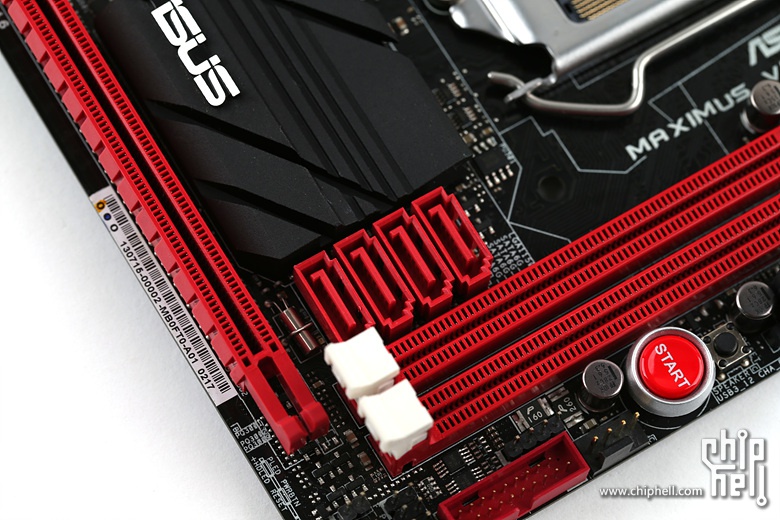

4个原生SATA 6Gb/接口.


单个PCI-E 3.0 x16插槽,注意为了方面大家的插拔,这次的PCI-E插槽部件的尾部没有使用主动式的锁扣,这种被动式的直接拔插即可.

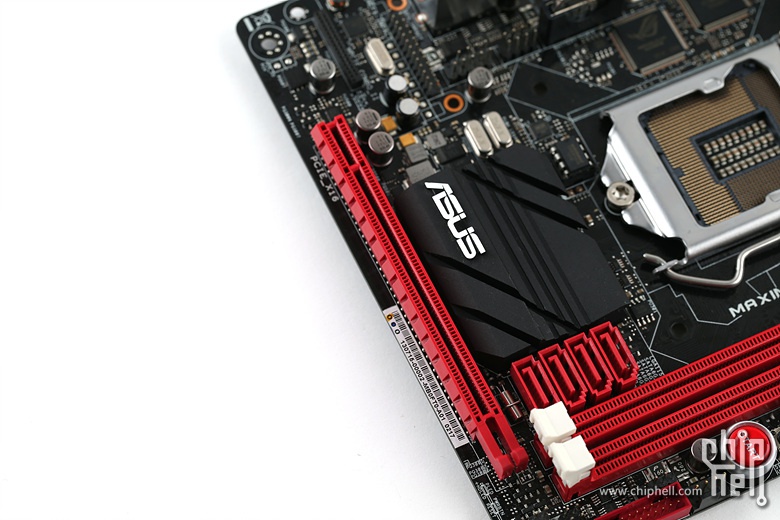

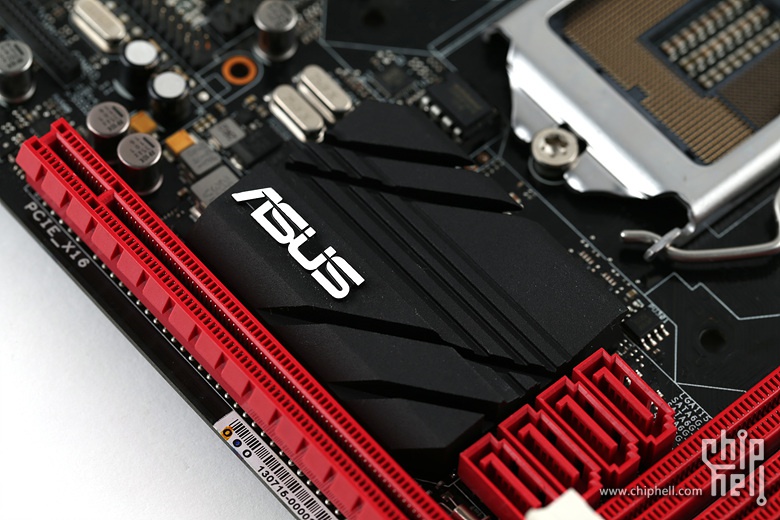

芯片组的散热片.

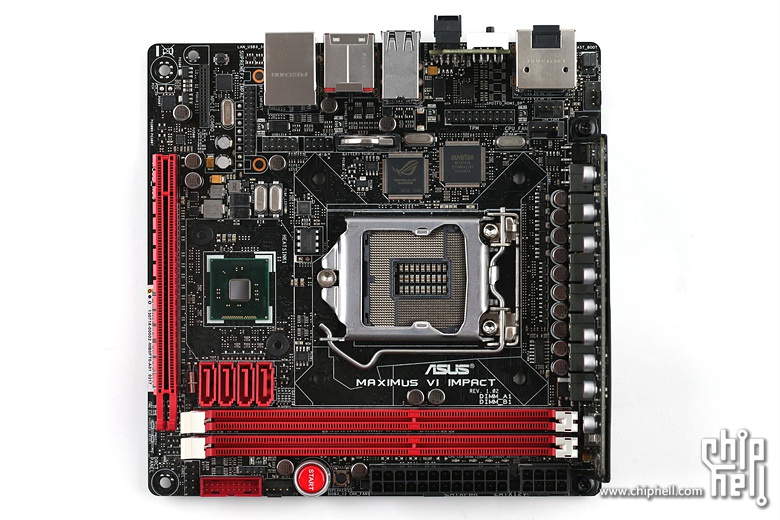

散热片拆光了再看把主板全貌看个究竟.

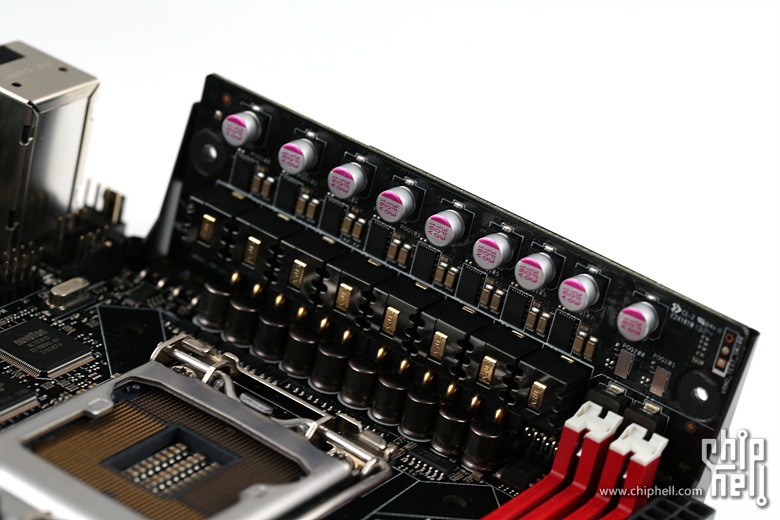

还记得此前的ROG主板评测里我提到过的"这一代5片ROG主板全部使用了完全相同的供电系统"么?这句话里可是包含着M6I的.所以M6I依然使用的是8相供电系统.

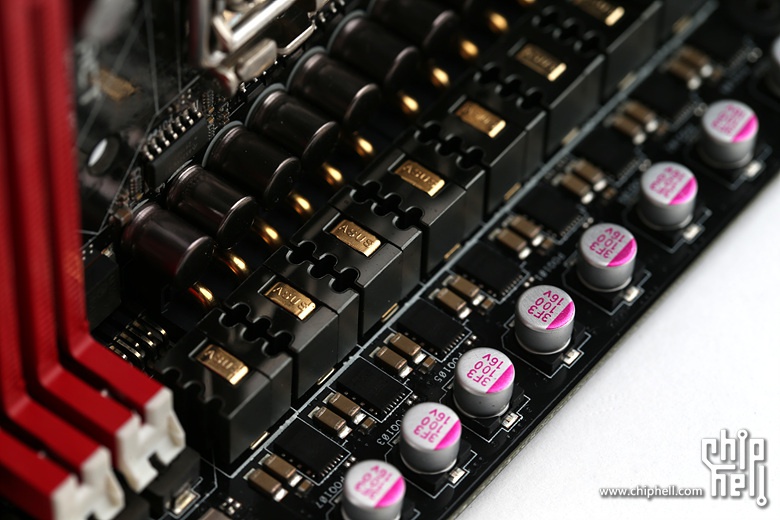

用料方面也依然保留了60A黑翼电感和10K黑金电容,完完全全又与Extreme等同的配置了.

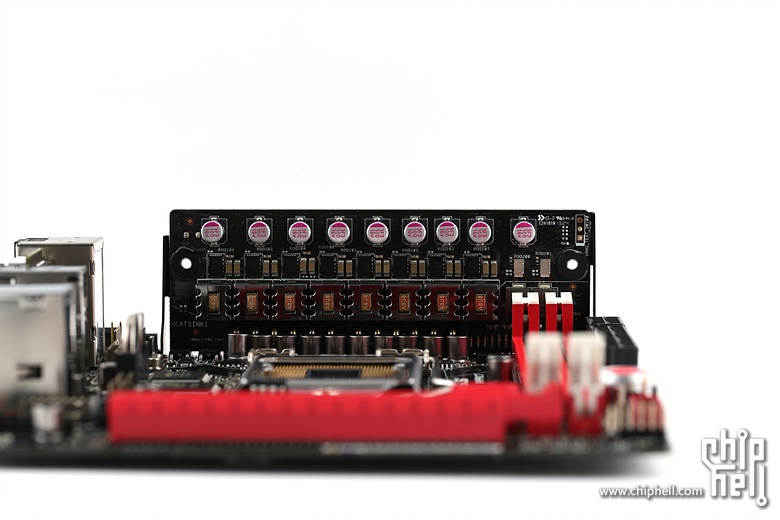

换个角度再来看看气势磅礴的供电用料吧.
