前言

此次带来一台务实的中塔主机，机箱使用了安钛克 DP503 雷电，一款性价比非常高的机箱，对高端硬件兼容性不错。整机为黑色主题配色，灯光采用了白色，处理器为i5-12600K，主板选择了微星 MPG Z690 EDGE TI WIFI DDR4 刀锋钛，内存搭配了宇瞻的暗黑女神NOX，显卡是影驰银白色的金属大师RTX 3070 Ti，风冷散热器为超频三 东海 EX6000，电源是安钛克HCG850 Gold。整机在性能方面能满足日常办公、视频剪辑和2K分辨率下3A游戏高画质运行的需求。

配置清单：

处理器	英特尔 i5-12600K
主板	微星 MPG Z690 EDGE TI WIFI DDR4 刀锋钛
内存	宇瞻 暗黑女神 NOX DDR4 3600 8GB × 2
显卡	影驰 GeForce RTX 3070 Ti 金属大师 OC

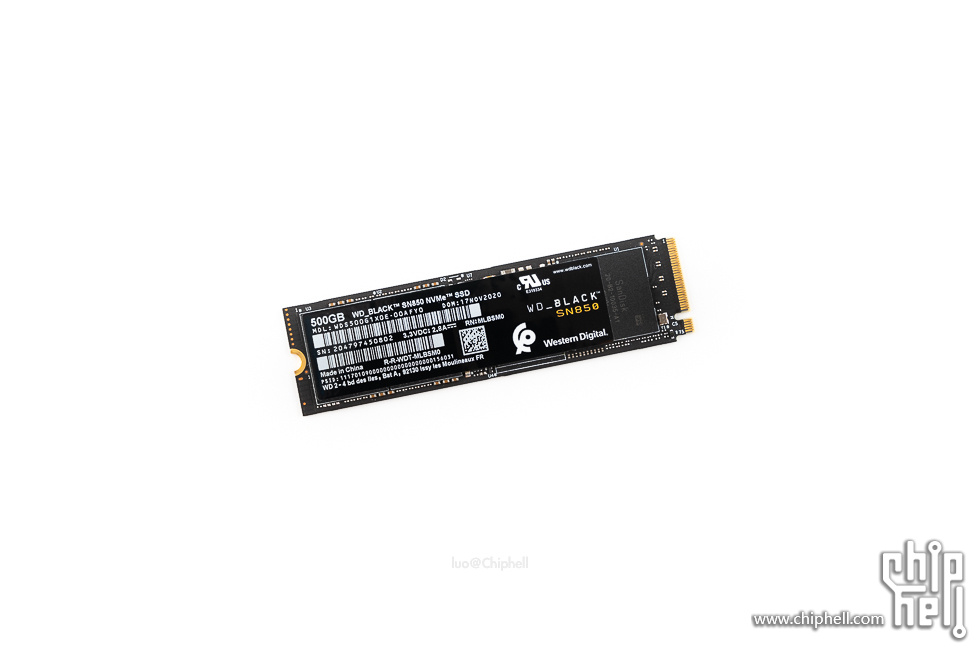

固态硬盘	西部数据 SN850 500GB
散热器	超频三 东海 EX6000
电源	安钛克 HCG850 Gold
机箱	安钛克 DP503 雷电

整机展示

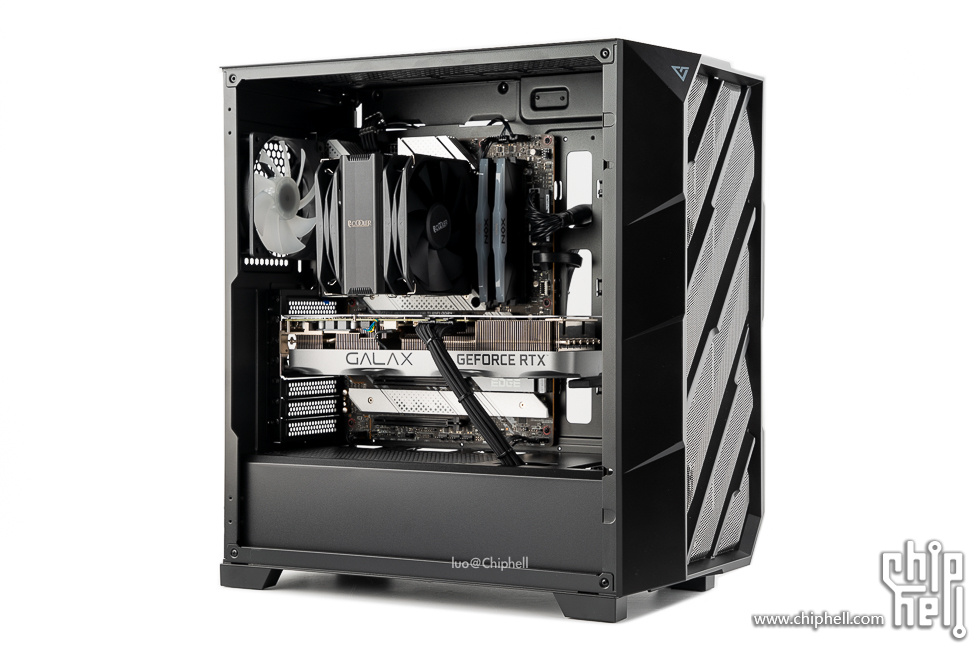

整机效果。


45°视角。

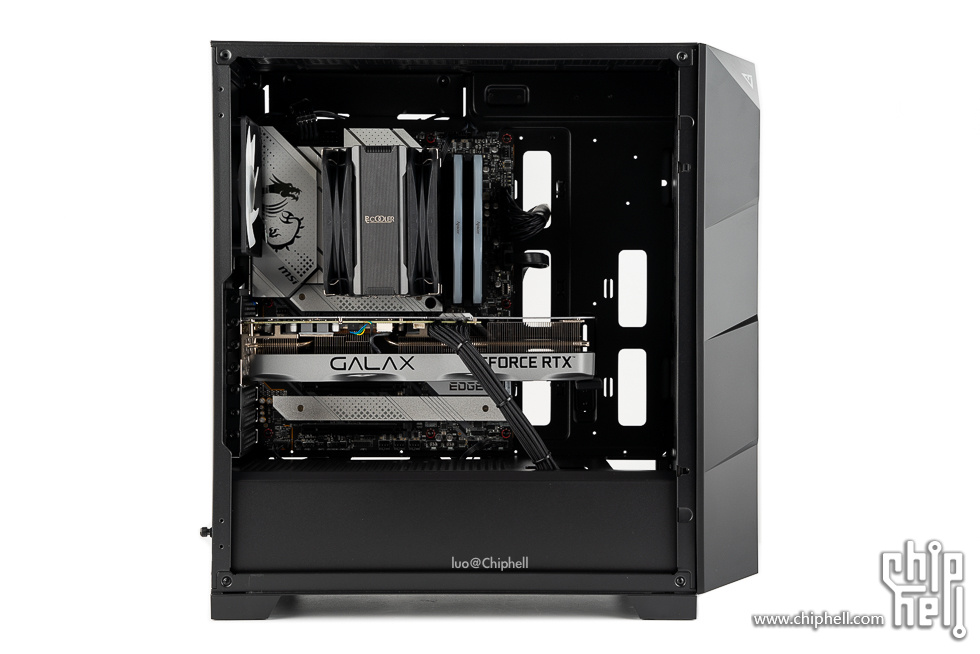

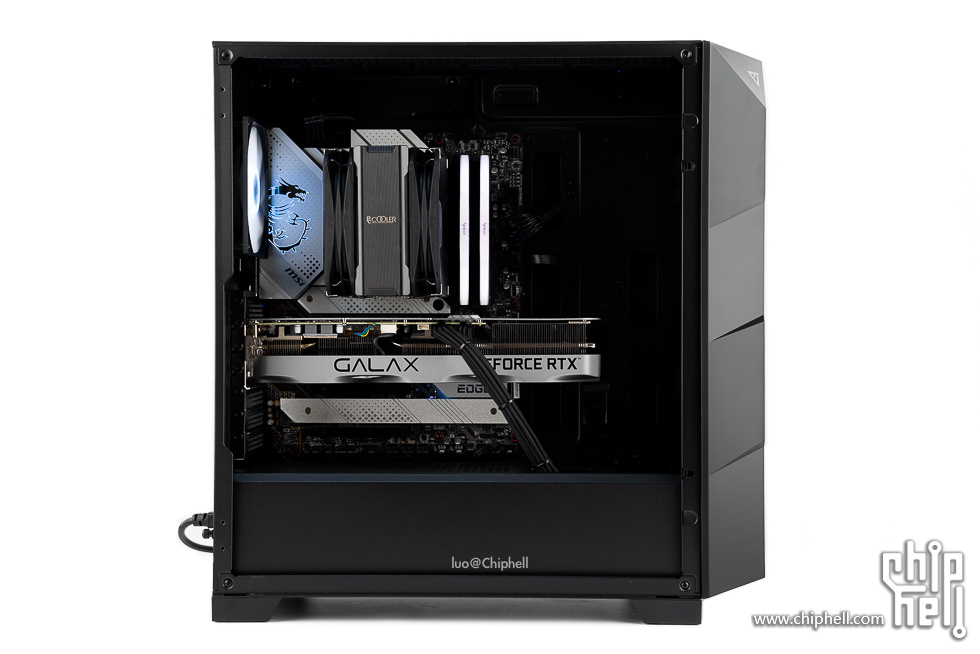

主板侧一览，采用风冷方案。


背线侧一览，经过了一定的梳理。


主要部件。






机箱前部，此次并未安装风扇，不过冲网面板，通风效果还是不错的。


超频三 东海 EX6000，双风扇单塔散热器。

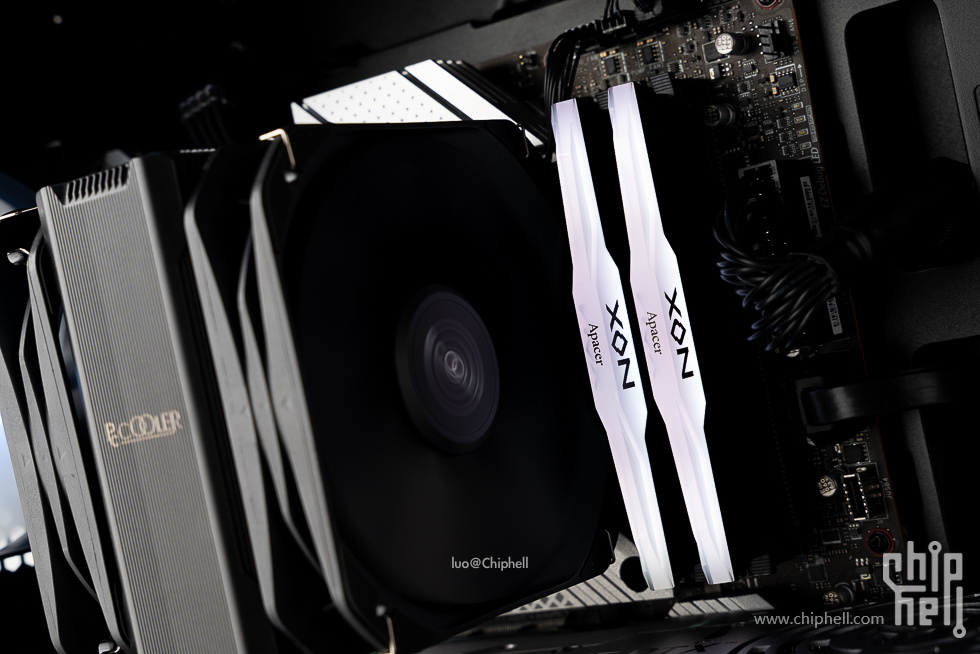

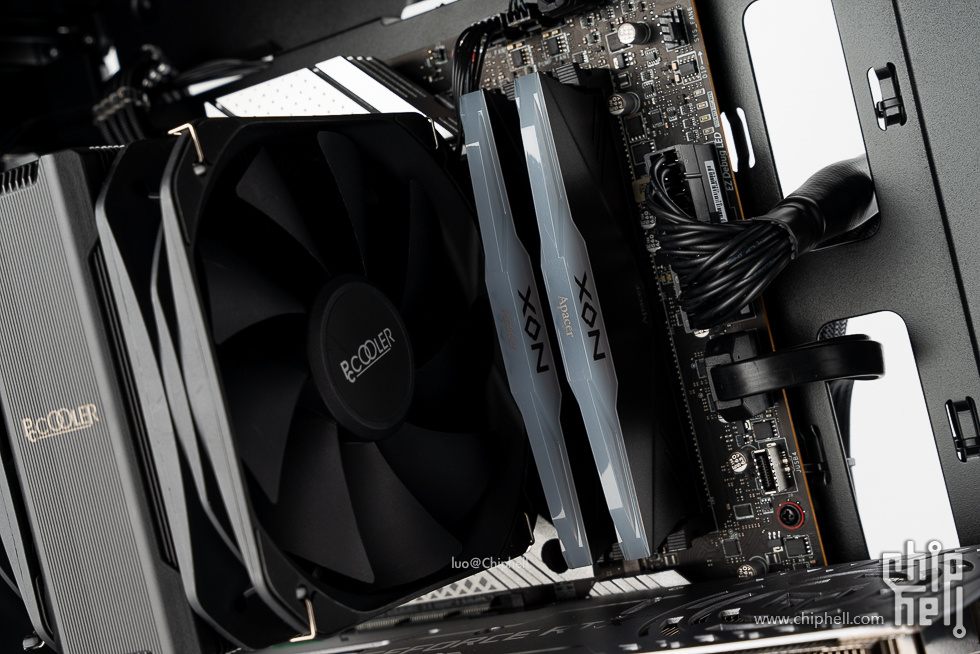

内存部分。


机箱尾部的12cm ARGB风扇。


接口保护罩上的龙纹，带有RGB灯效。

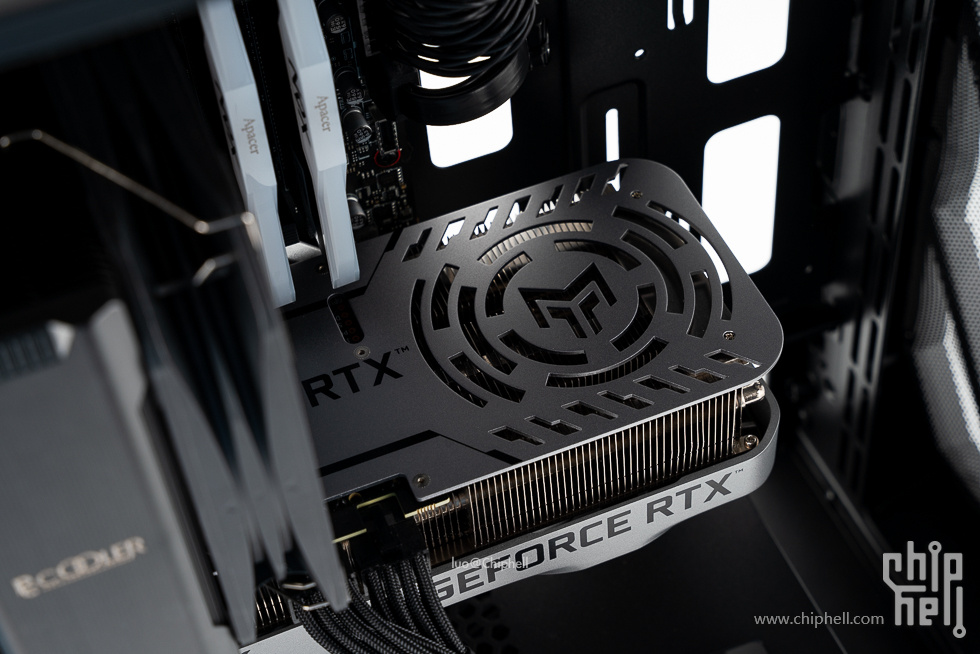

显卡部位。


显卡前部的贯穿风道设计。


显卡支架，防止显卡下垂。


主板跳线区域。


电源供电线，走的专用走线孔。


电源仓。

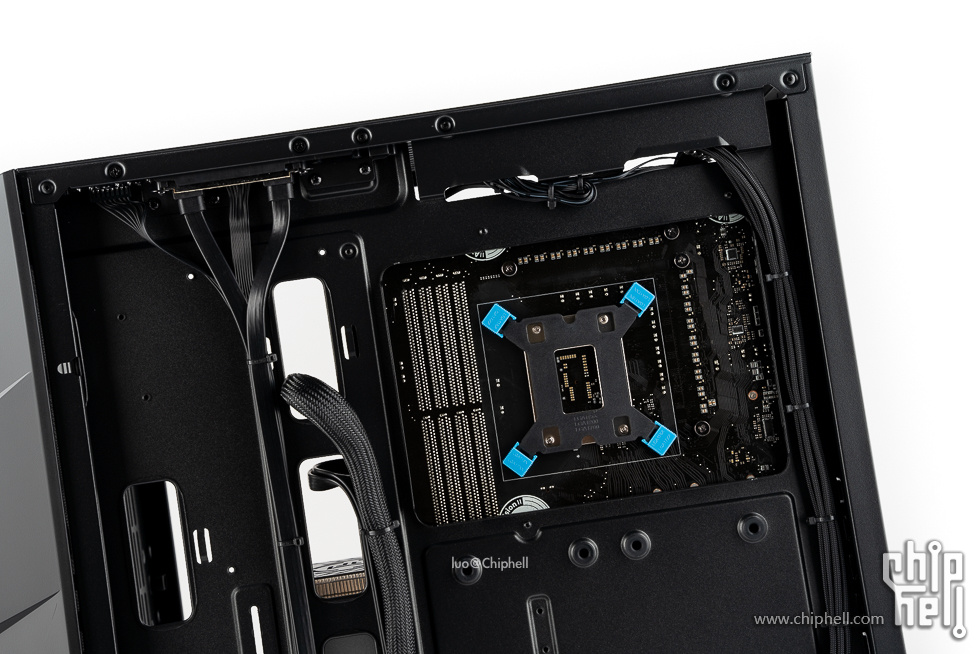

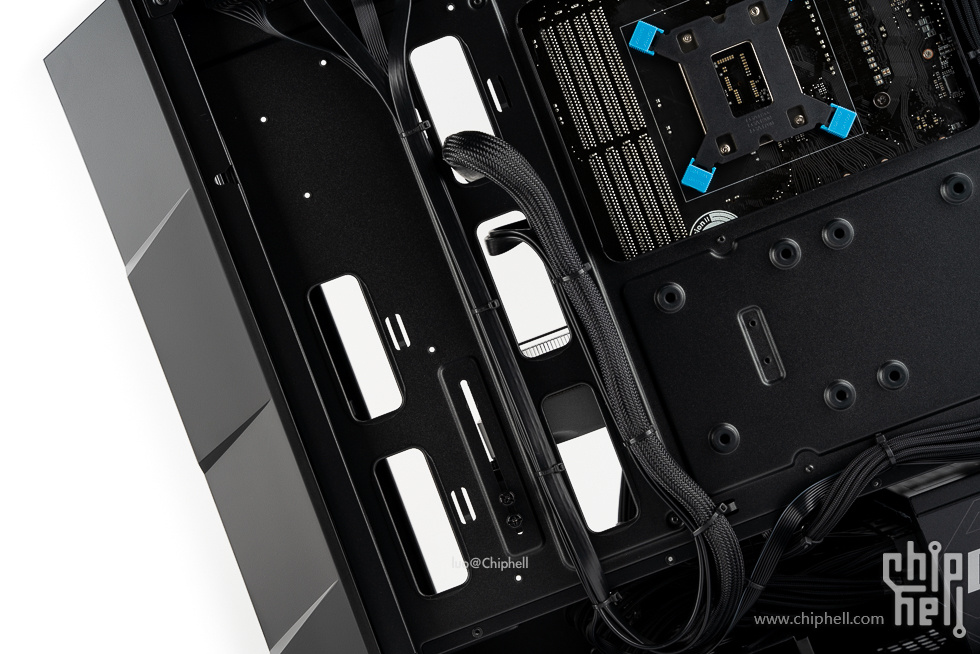

背线部分，主板部分的开孔区域。

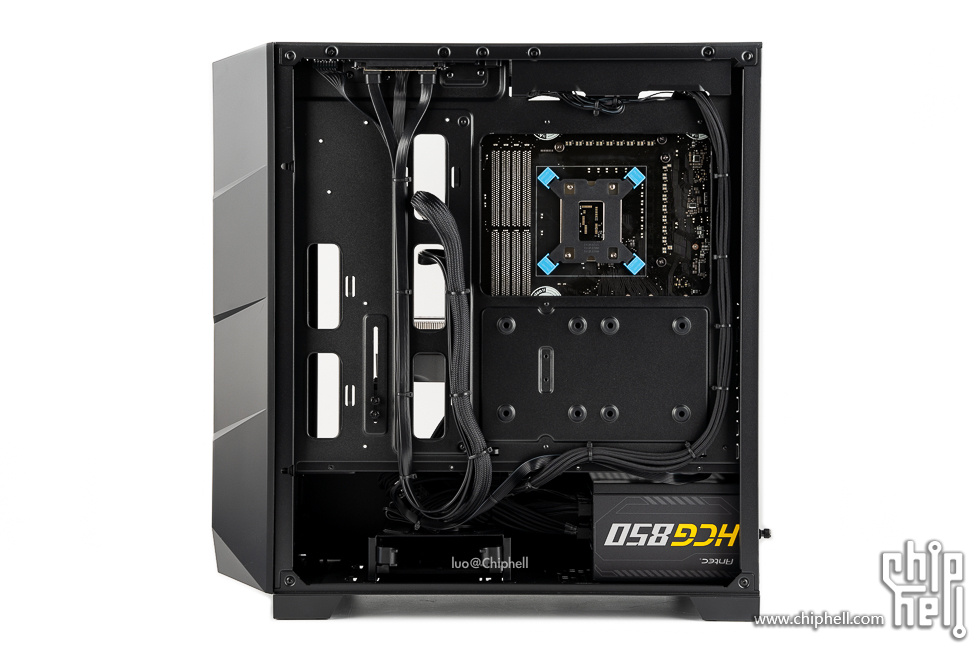

背线一览，梳理后的效果还是不错的。


背线细节。


背线侧的两个2.5寸硬盘位。

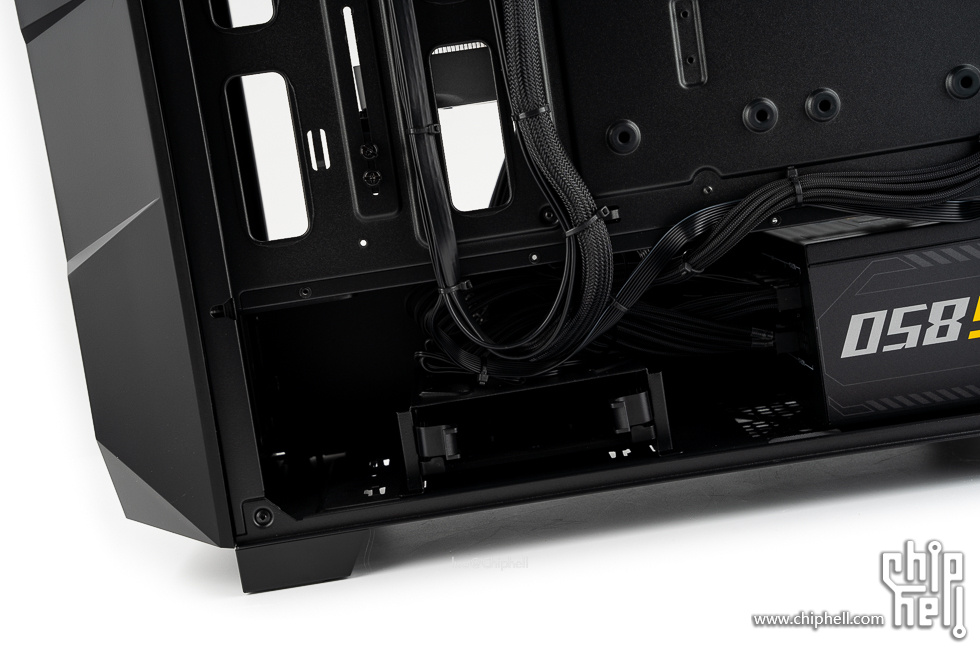

机箱底部前方的一个3.5寸硬盘位。


电源位。


整机通电后的效果，灯光调成了统一的白色。


主要部件灯效。

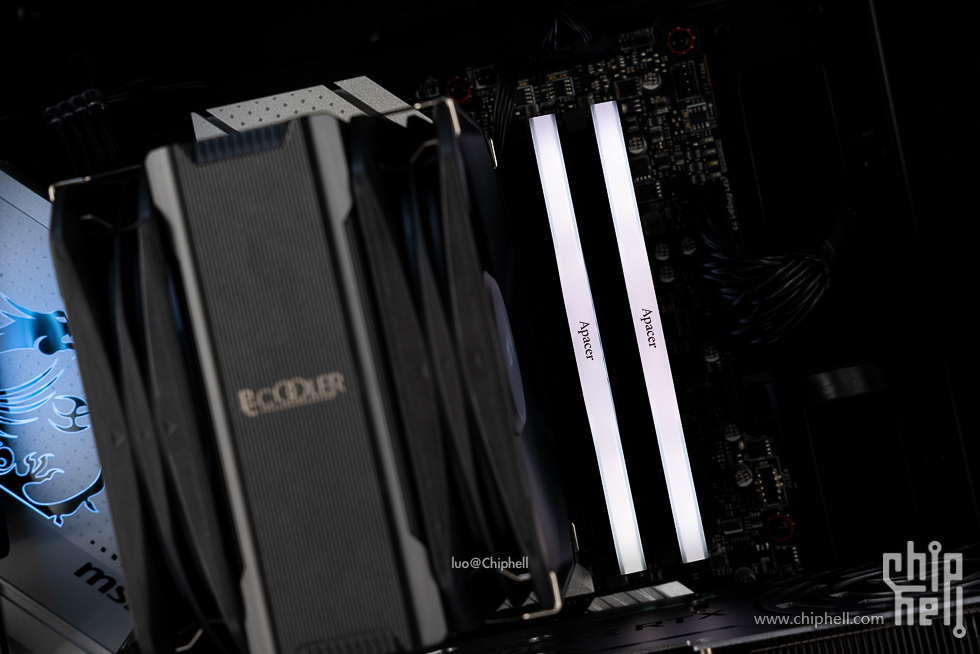

NOX暗黑女神内存顶部的导光带非常宽大，灯效非常柔和。




接口保护罩上的龙纹灯效。




配件展示

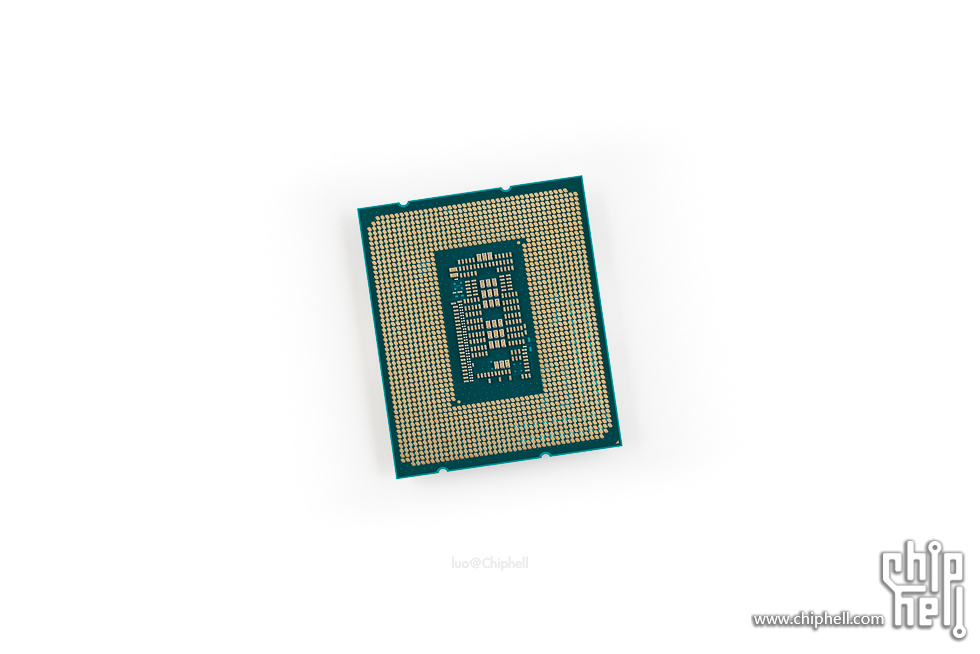

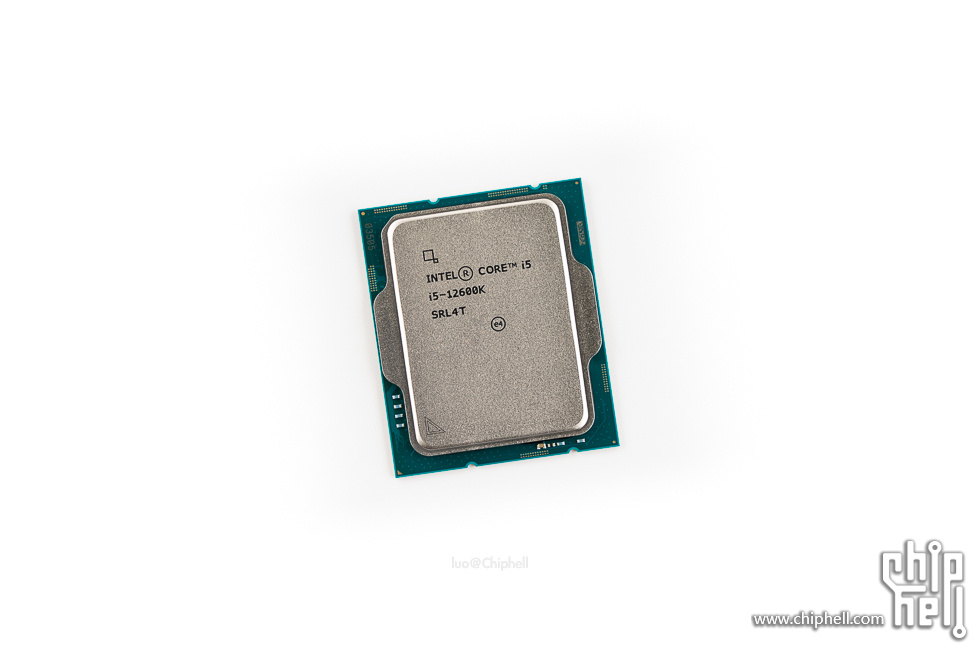

英特尔 i5-12600K。

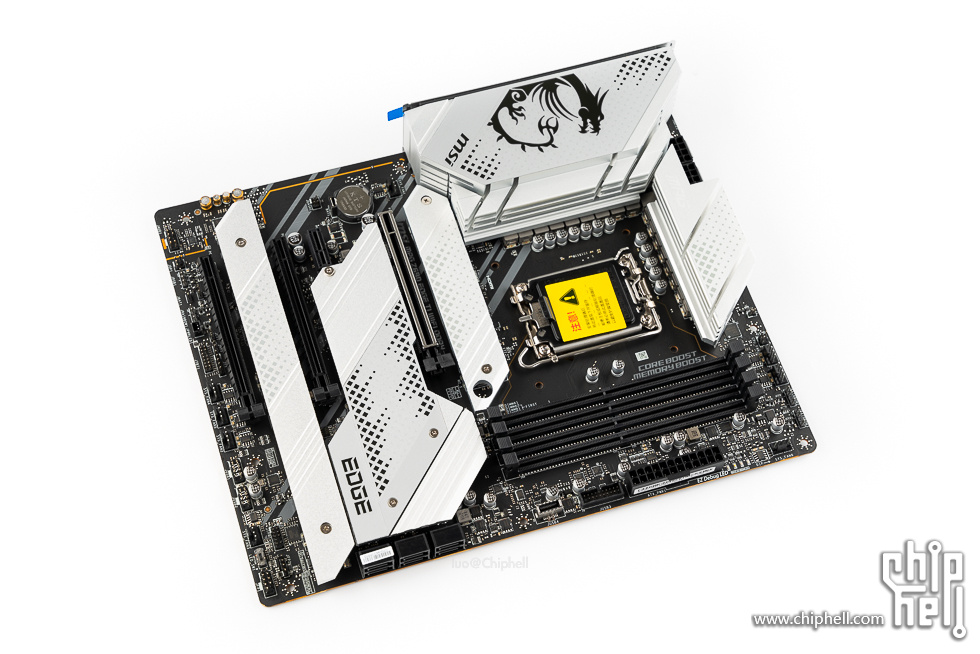

微星 MPG Z690 EDGE TI WIFI DDR4 刀锋钛，采用用大面积的银白色金属散热装甲，颜值在线。


主板背面，第一条PCIe为PCIe 5.0，采用的是SMT贴片工艺。

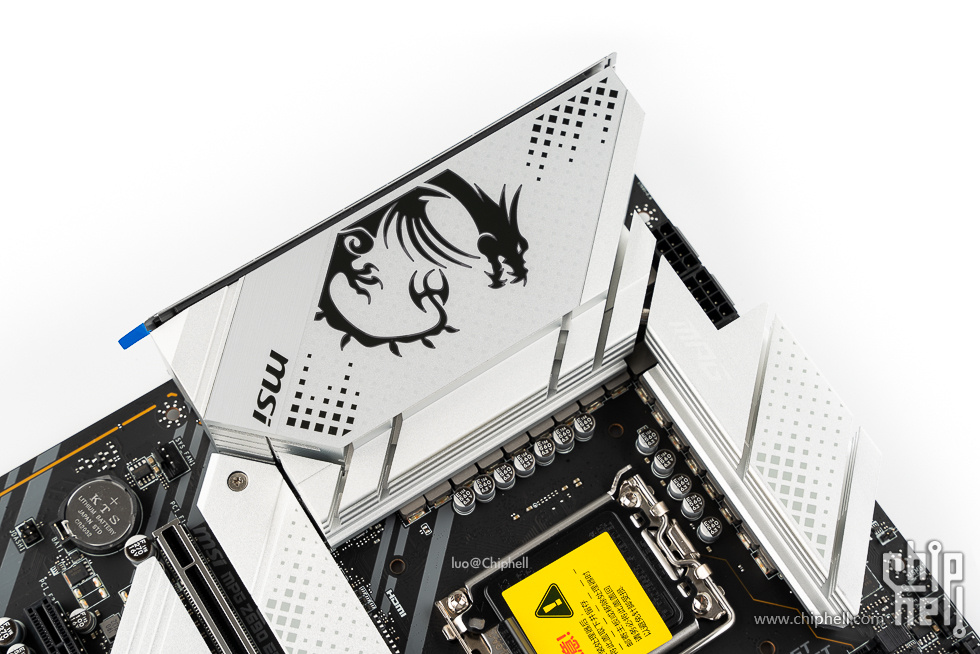

银白色带有龙盾标志的接口保护罩，金属材质，带有RGB灯效并具有散热功能。

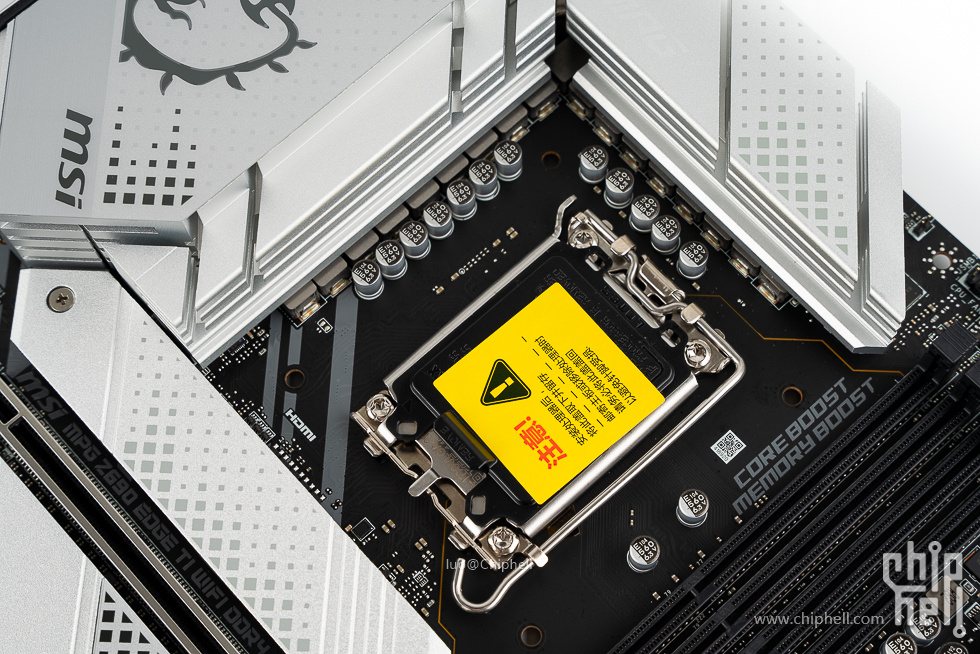

供电部分了采用75A 18相直连式供电（16+1+1），核心供电的PWM控制器为RAA229131，核心与核显供电搭配的是RAA220075R0和MP87992，用料不错。


供电部分散热装甲。


8pin+8pin CPU供电。

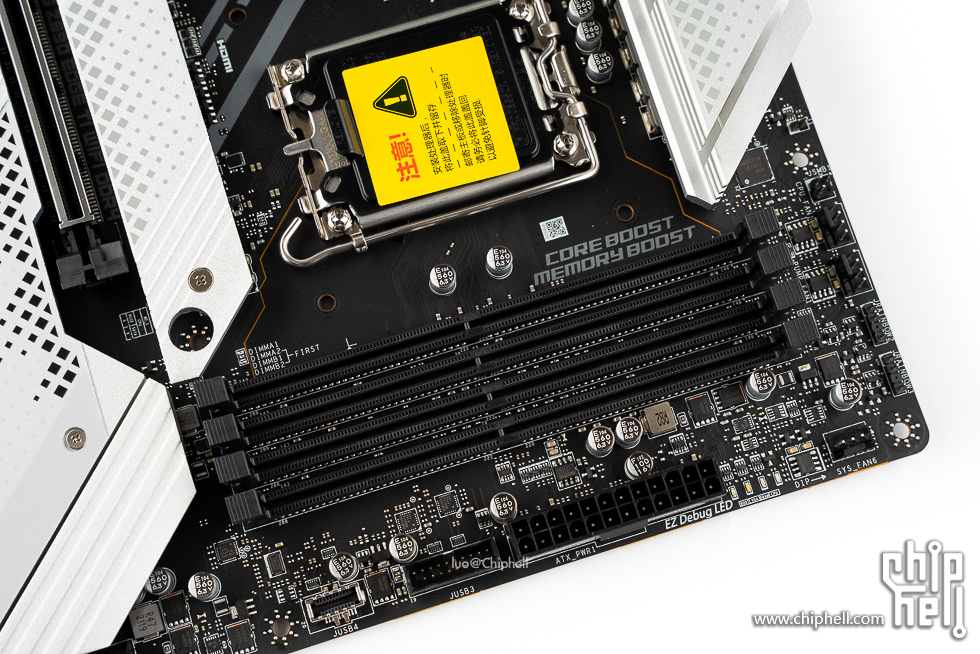

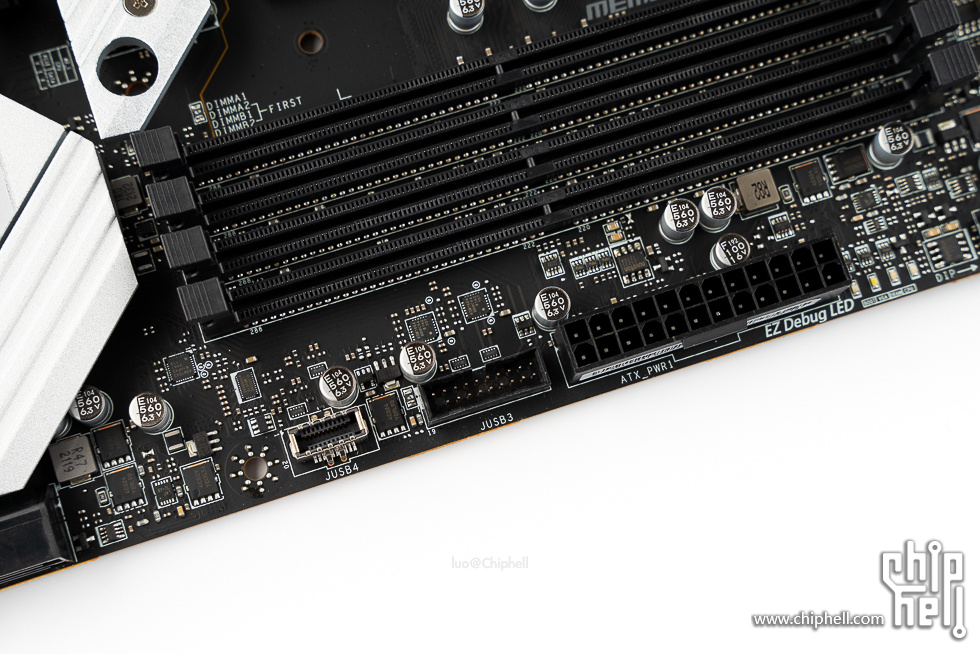

四条DDR4内存插槽，使用双向卡扣设计，标称支持最大128GB（4*32GB）的DDR4-3200内存，支持双通道和XMP，标称超频支持达到5200MHz以上。


前置USB Type-A 和USB Type-C 跳线接口。

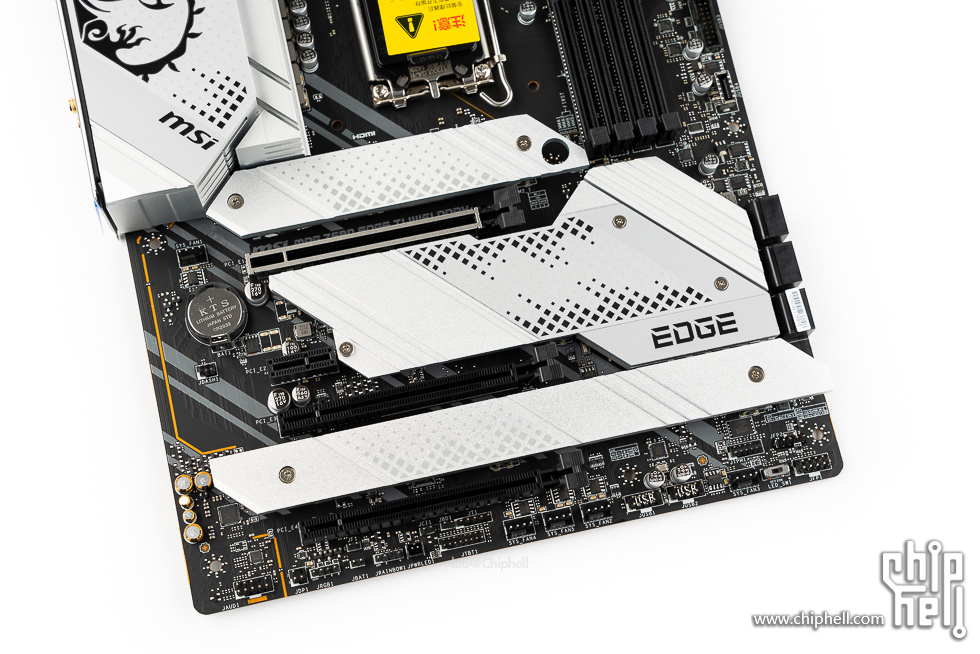

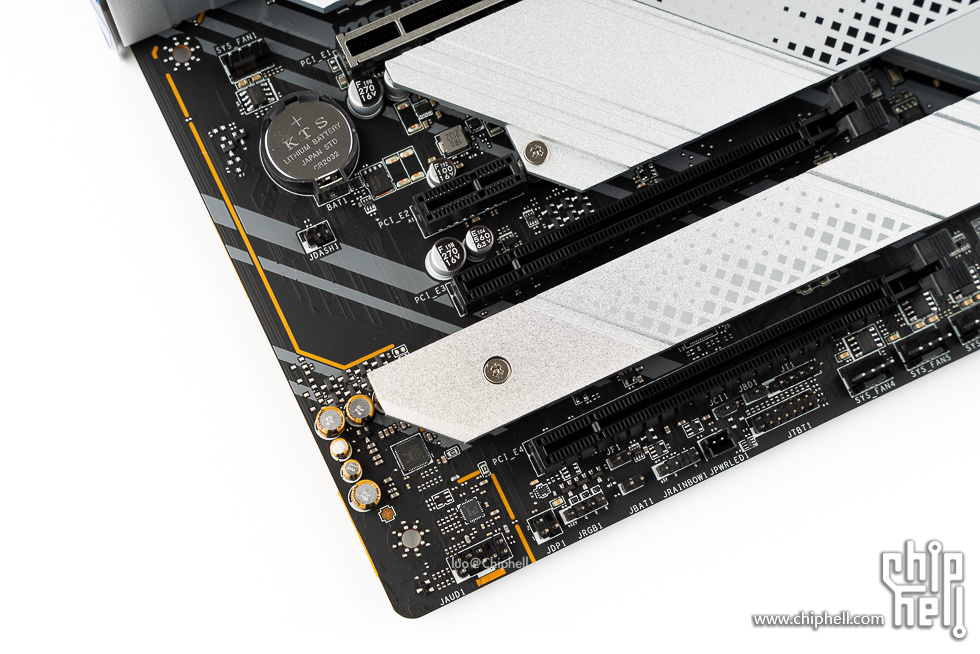

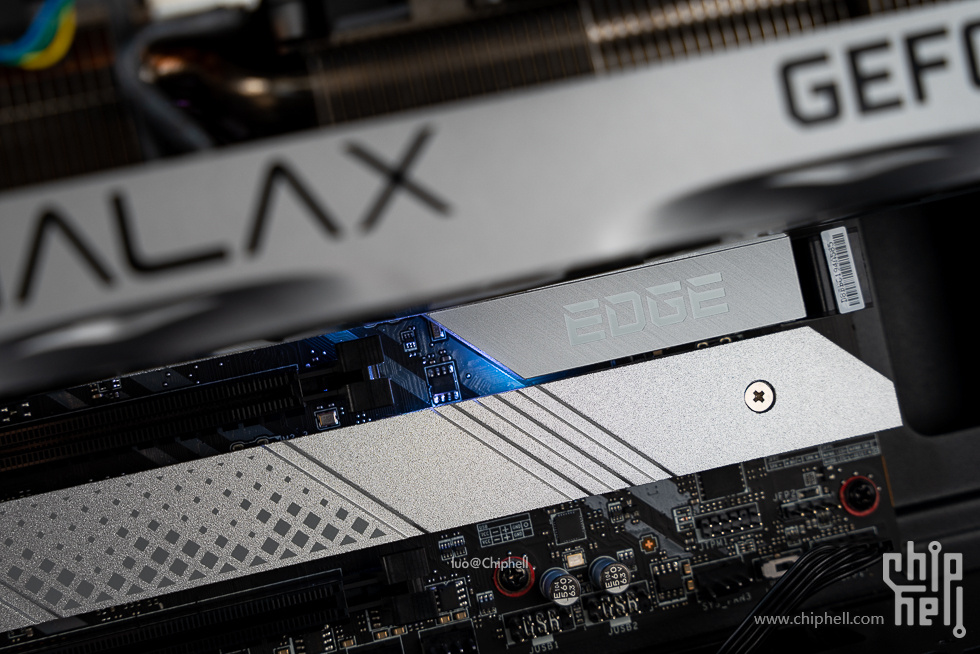

主板下方部分覆盖了大面积的散热装甲，第一条为PCIe 5.0 x16插槽，由CPU提供，包边加固设计，其下两条为全长PCIe 3.0,由Z690芯片组提供。


集成声卡部分，基于Realtek ALC4080 7.1声道Codec。


6个SATA 6Gb/s 接口。

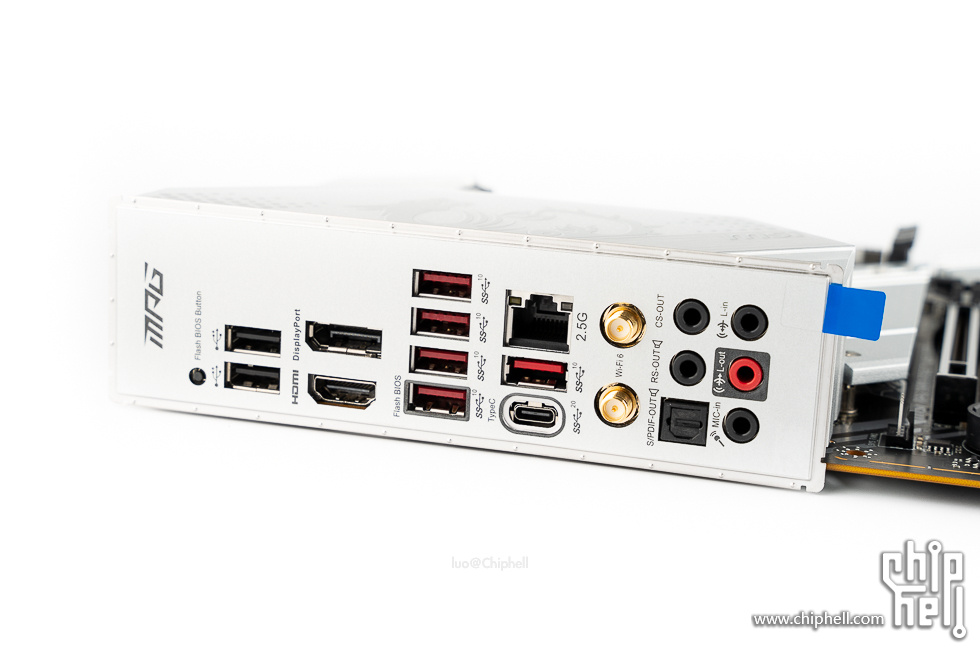

主板后方I/O挡板的颜色为白色，与正面装甲保持一致。接口包括Flash BIOS按钮、2个USB2.0、HDMI、DisplayPort、6个USB 3.2 Gen2（其中1个为Type-C型）、1个2.5Gb LAN有限网口、WiFi天线连接端、5个3.5mm音频输出和1个S/PDIF光纤输出。


LGA 1700 插槽背面。


集成声卡部分的隔离线。

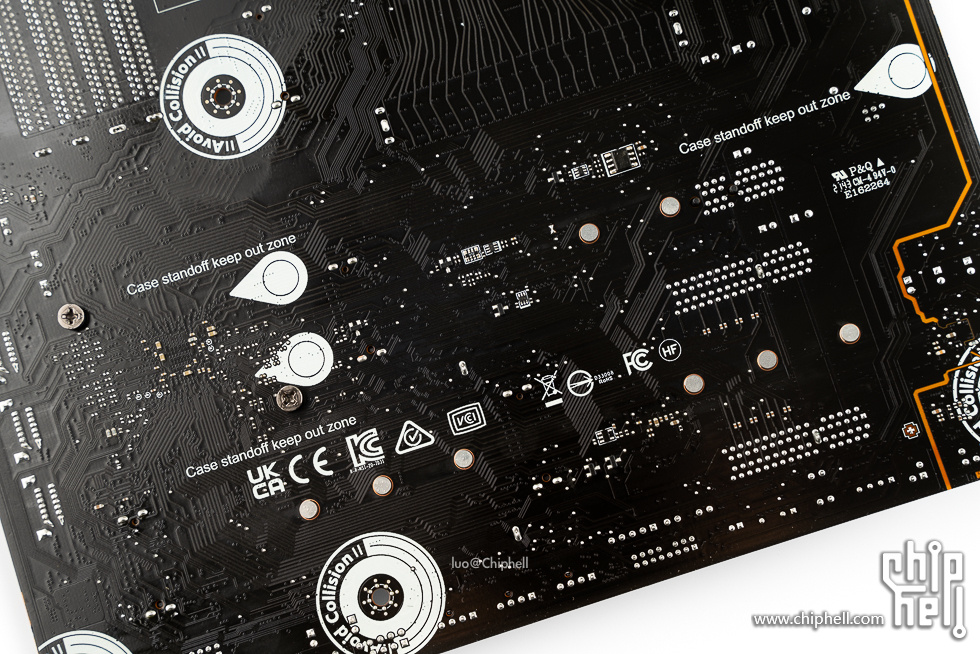

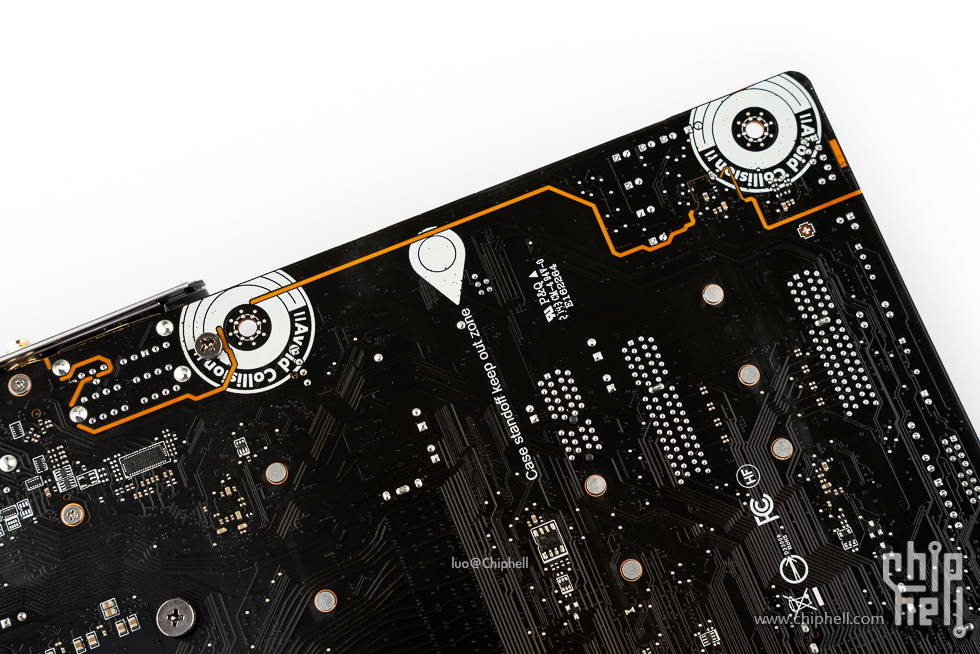

主板背面的各种认证标识。


主板为6层PCB。


内存为宇瞻 暗黑女神 NOX DDR4 3600 8GB × 2。

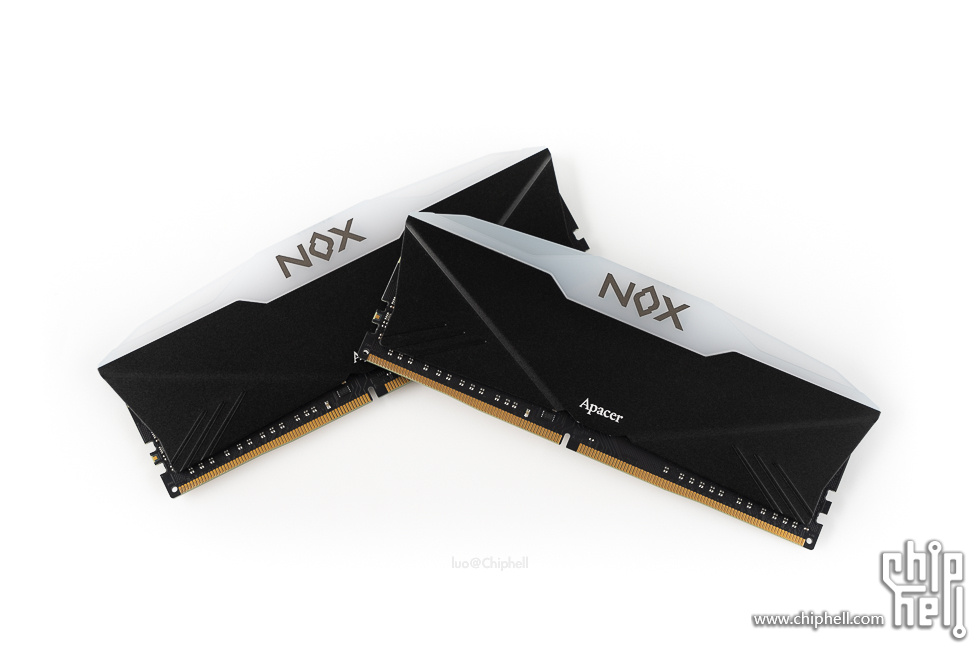

摆拍效果。


顶部的光导带非常宽大，有宇瞻的logo。


内存背面有铭牌贴纸。


安装CPU。

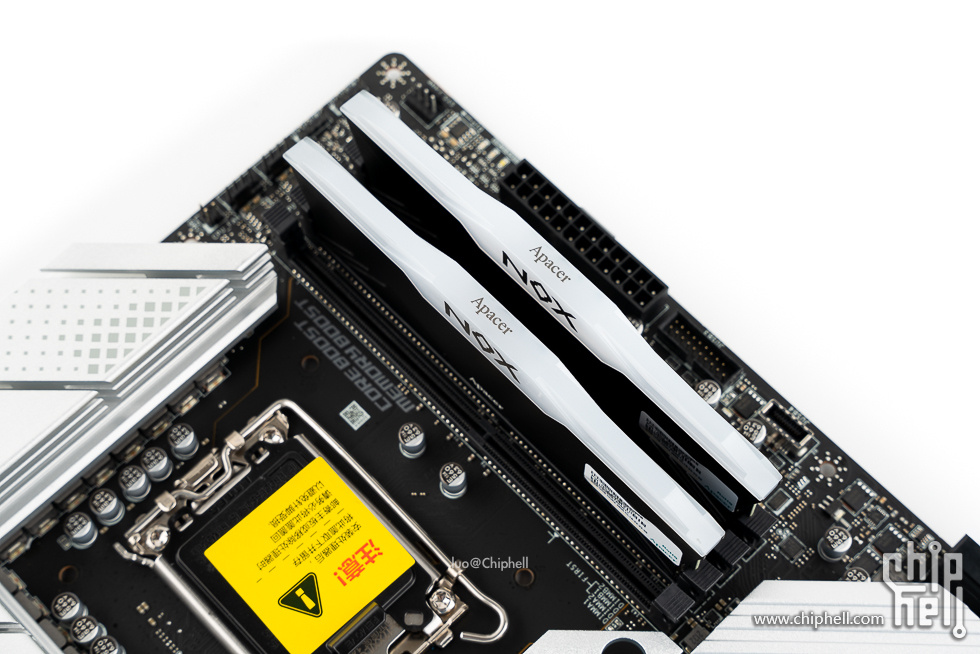

安装内存。

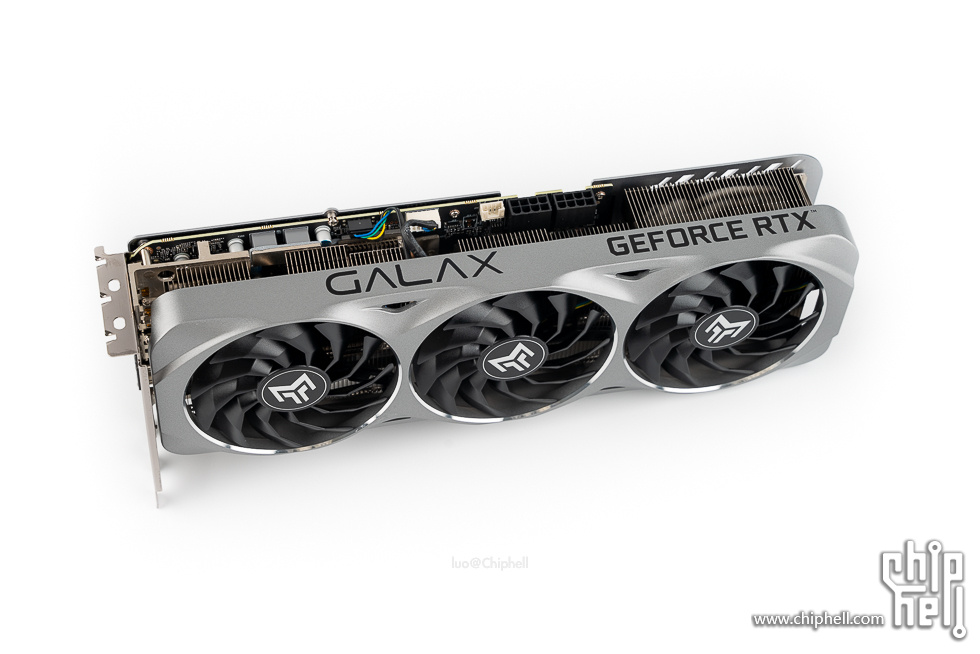

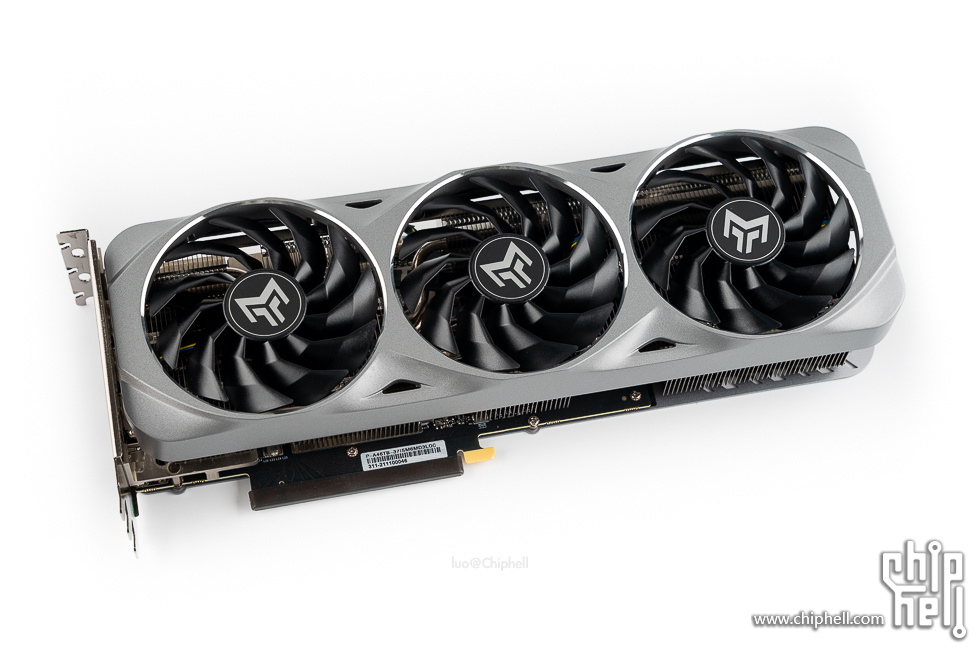

影驰 GeForce RTX 3070 Ti 金属大师 OC，全金属散热风扇罩，整体银色配色，质感极佳。

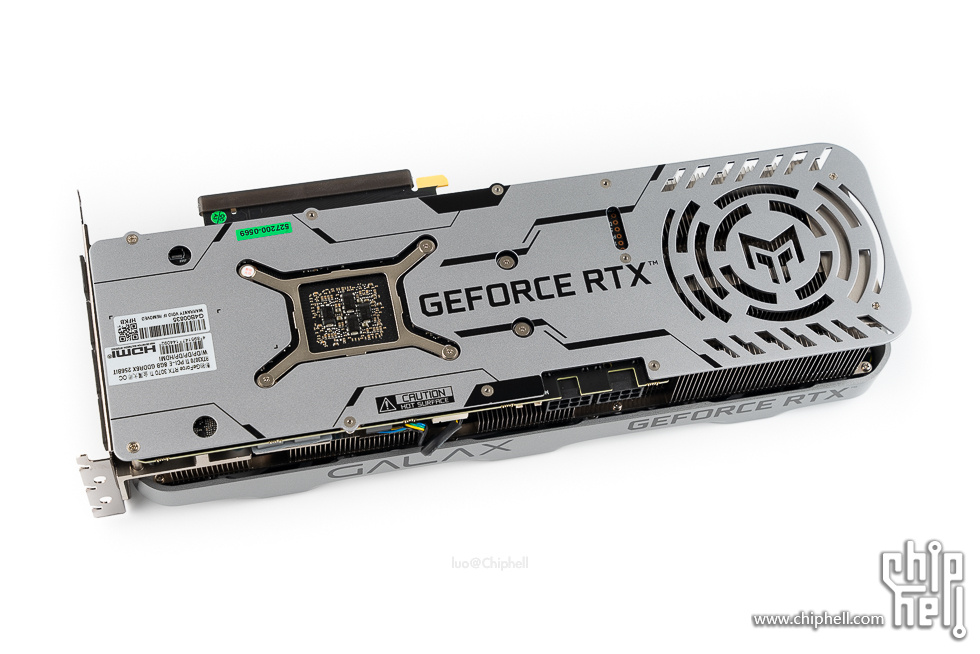

显卡金属背板，上面印有Geforce RTX字样，前部有贯穿风道设计。


显卡顶部，没有设计灯光元素，但有影驰logo和Geforce RTX字样。


影驰logo。


GEFORCE RTX 信仰文字。


8pin+8pin显卡供电。

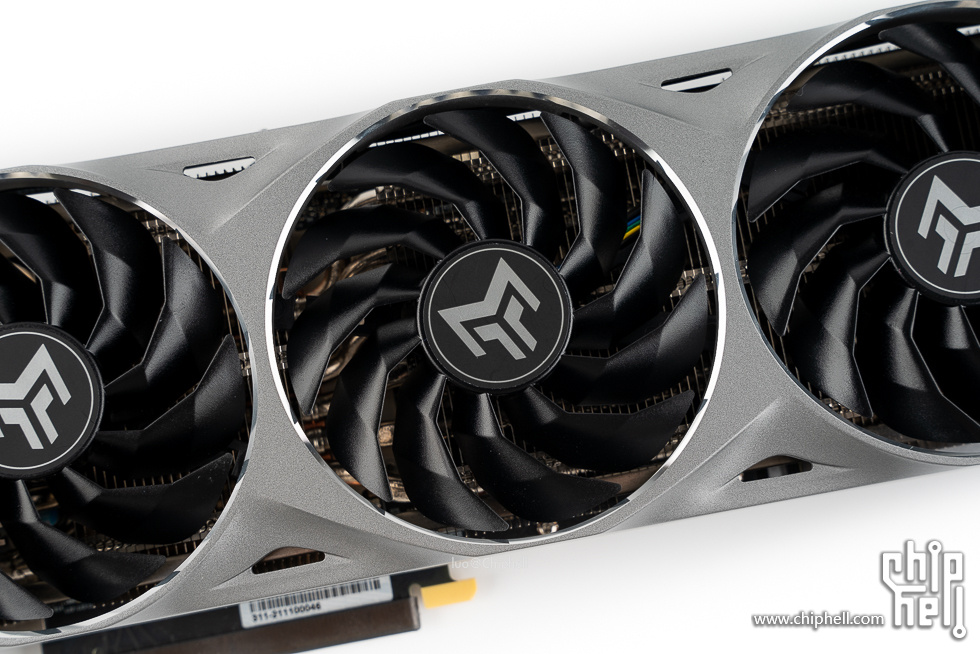

散热风扇细节。

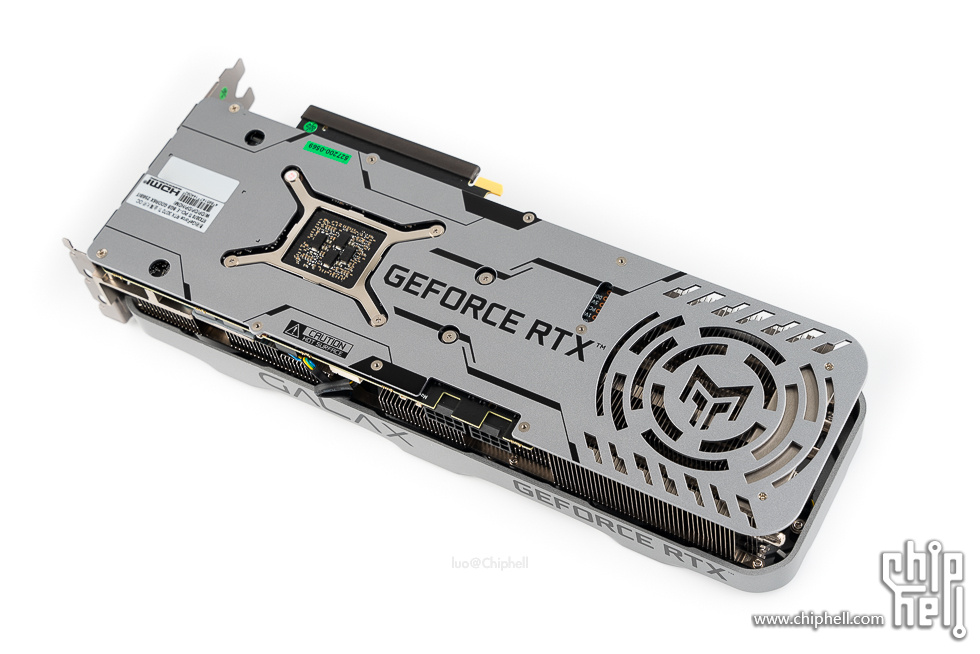

背板一览。


前部的贯穿风道，上方有金属大师系列的logo开孔。


GPU核心背面。


显卡接口部分，包括3个DP和1个HDMI。


此次散热选用了超频三 东海 EX6000 黑色，做工较为精致。


散热鳍片做了黑色喷漆。


散热器正面。

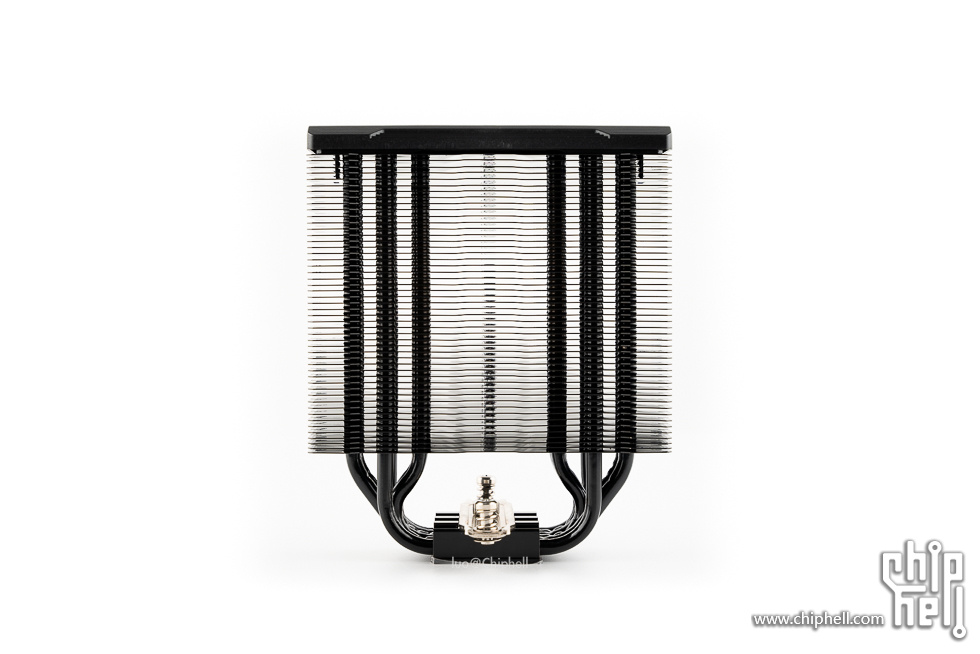

散热器侧面。

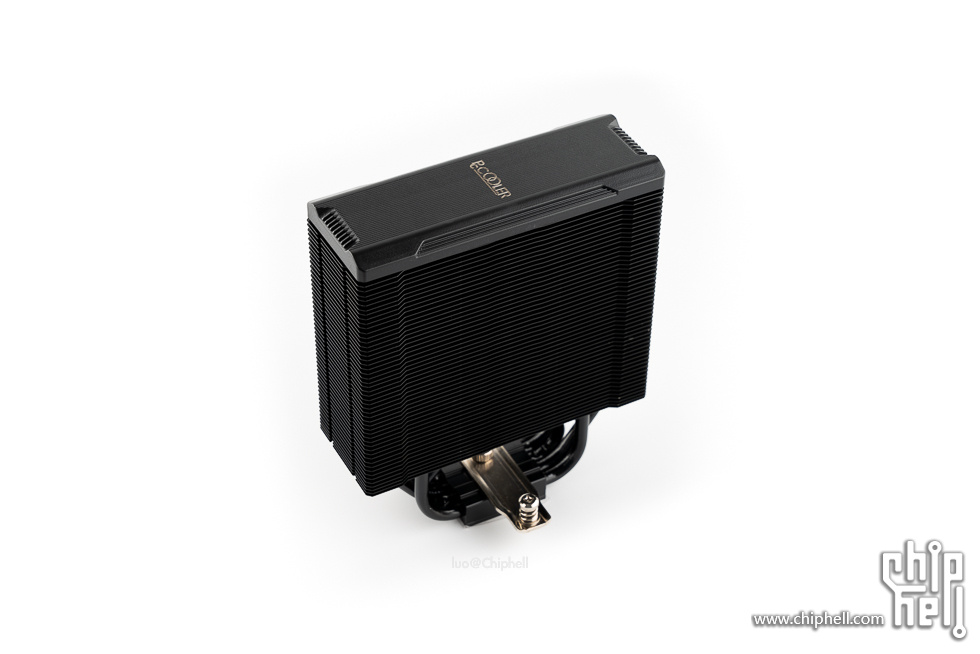

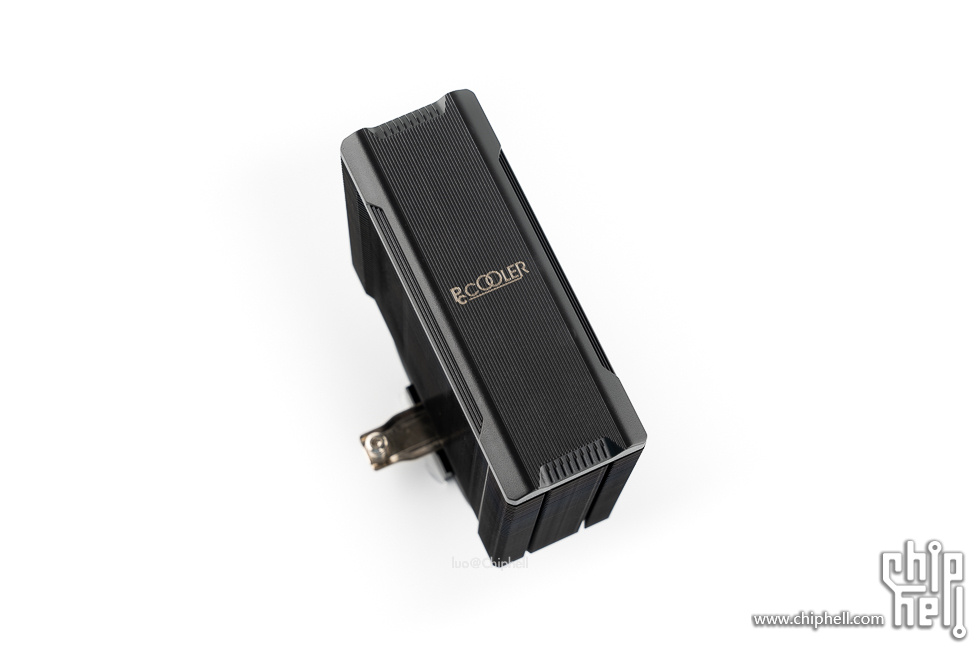

散热器顶部，安装有一块顶盖，中间印有超频三的logo。


散热器底部，可以看到6根热管，并且使用了纯铜底座，贴有保护膜，使用前需要撕掉。


铜底。

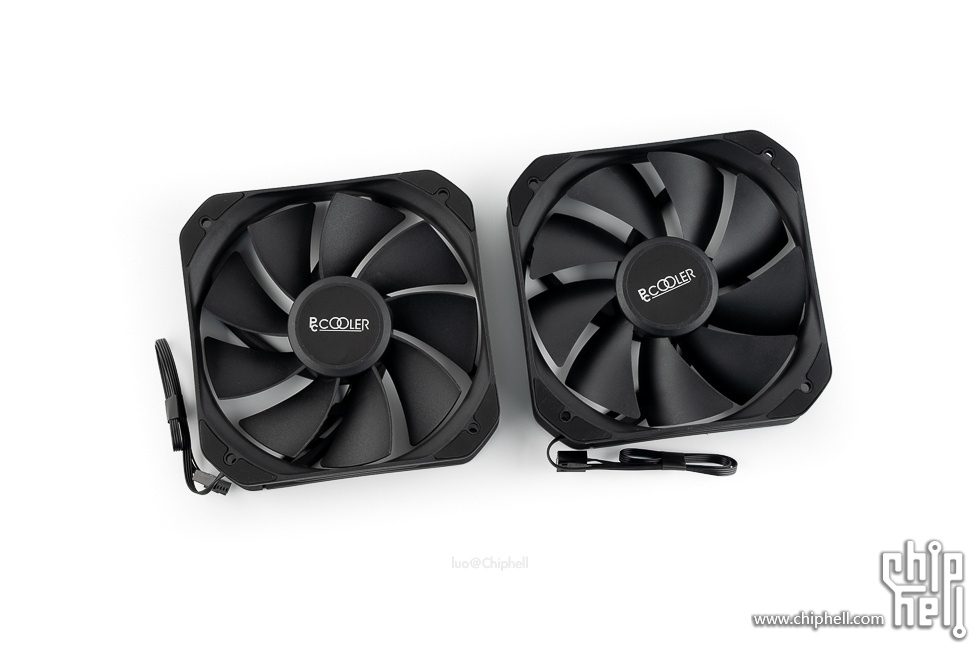

EX6000带有两把13cm的风扇，能实现较大的风量风压，并且保持较低的运行噪音。

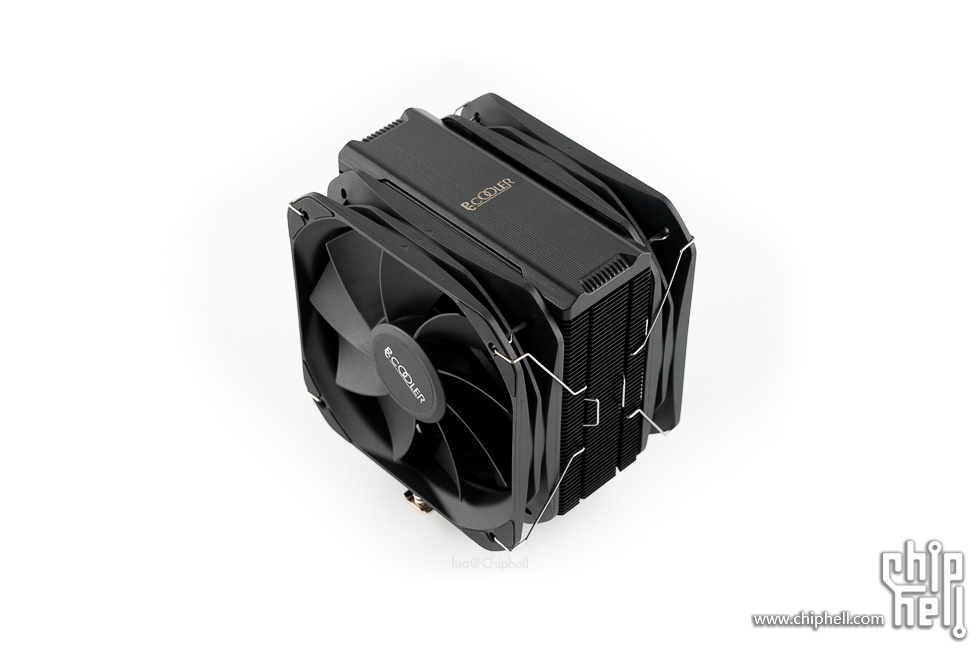

安装好风扇，整体颜值不错。

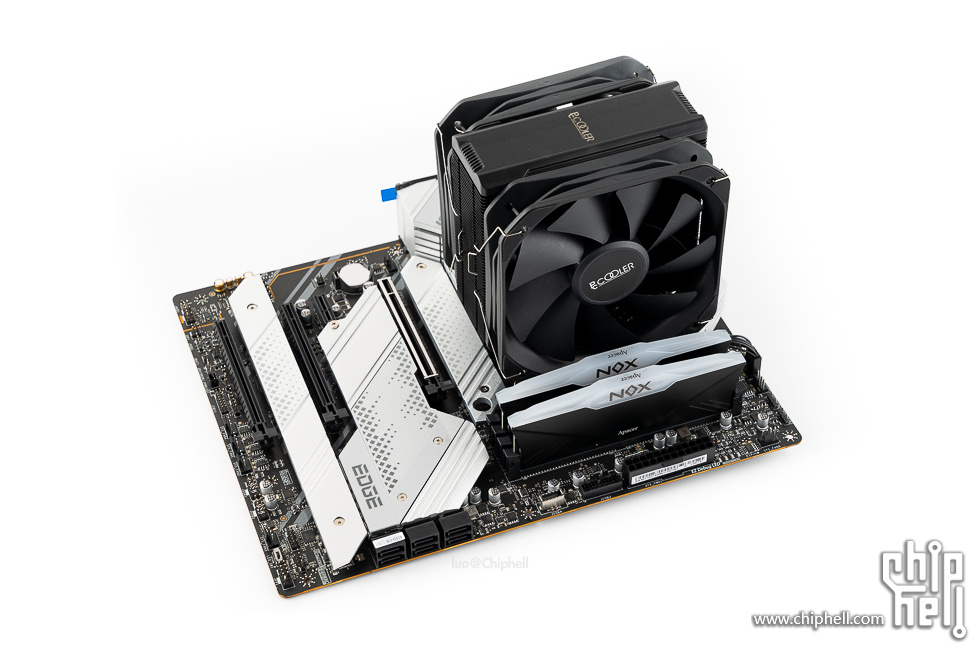

将散热器安装到主板上。

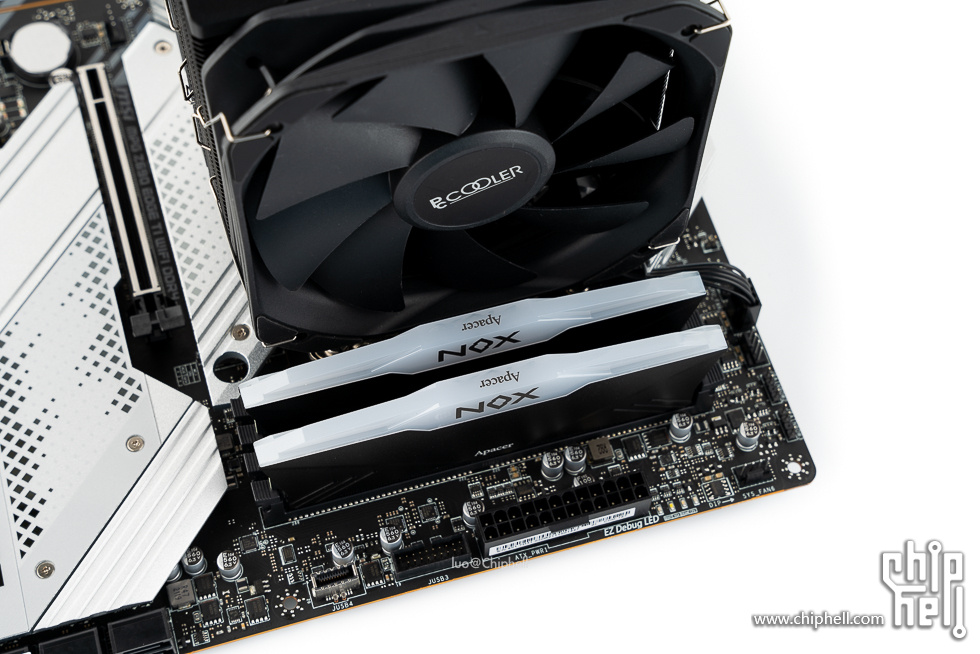

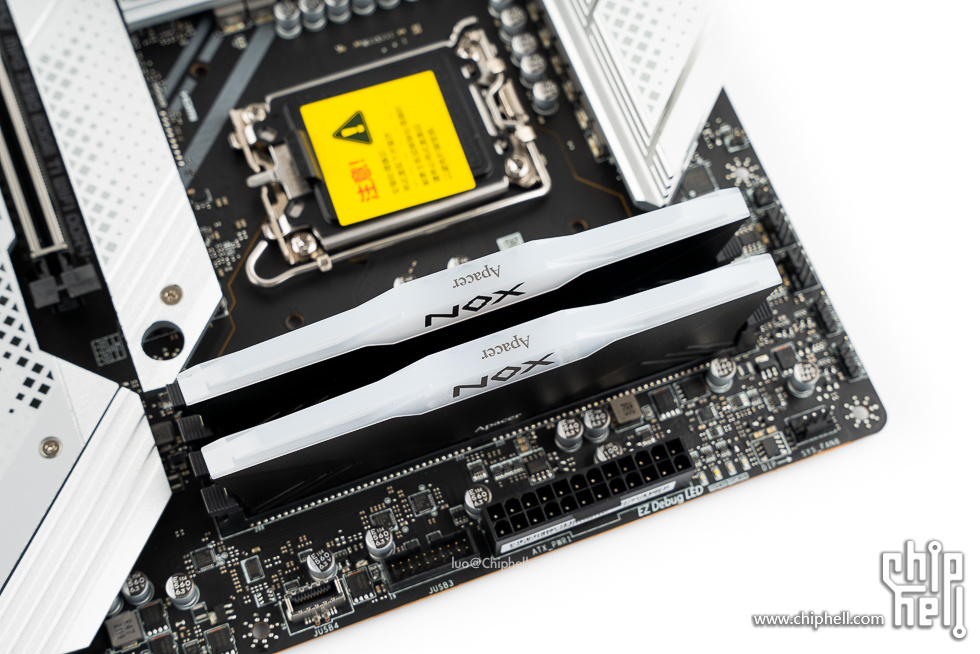

内存兼容性方面不错，不会遮挡高马甲内存。

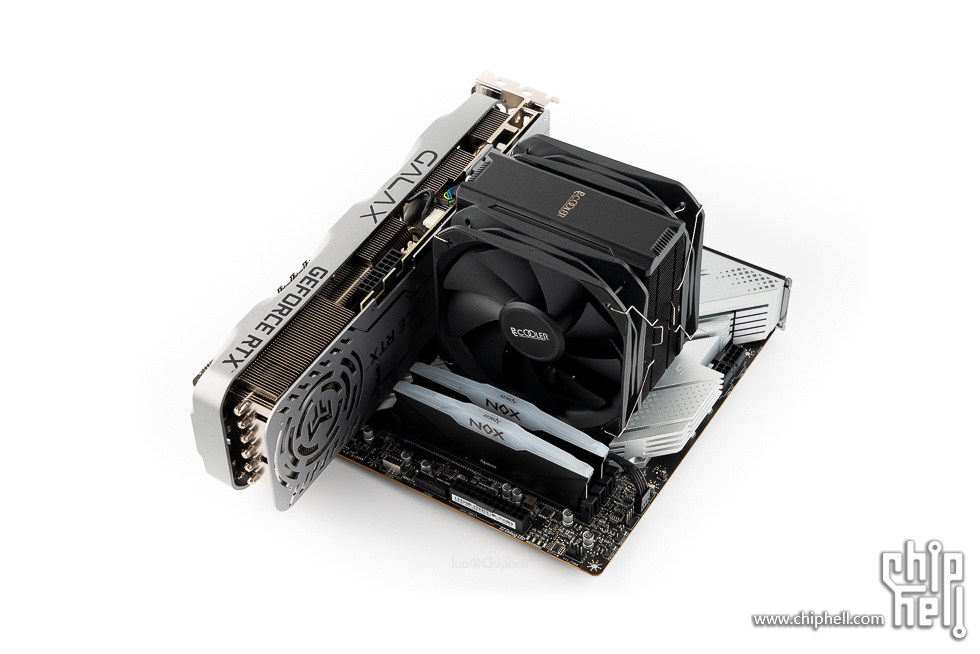

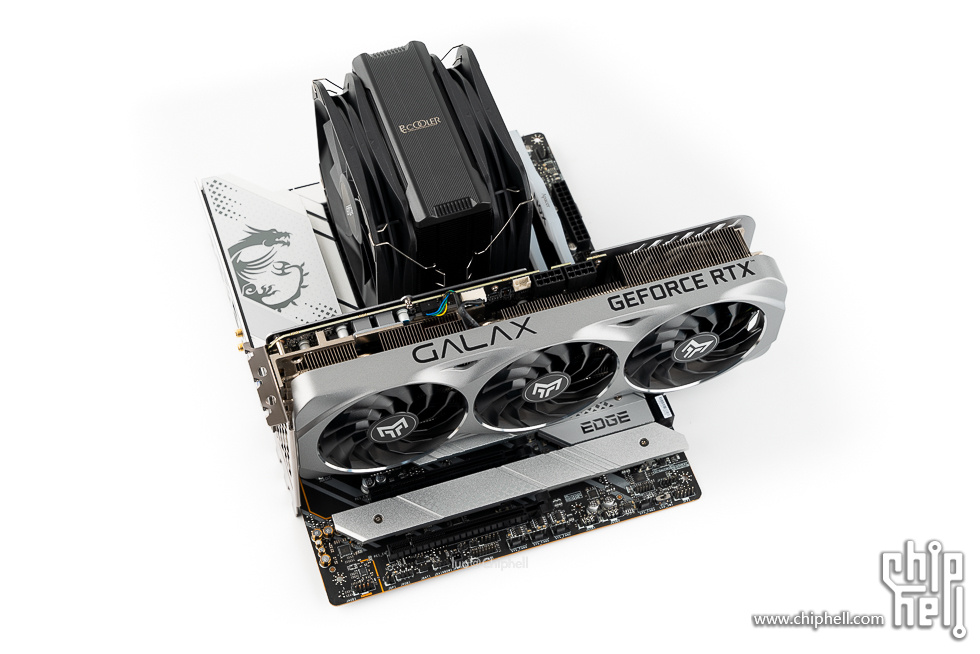

假组上显卡，平台完成。






安钛克 HCG850 Gold，采用全日系电容，带有10年质保，能放心使用。

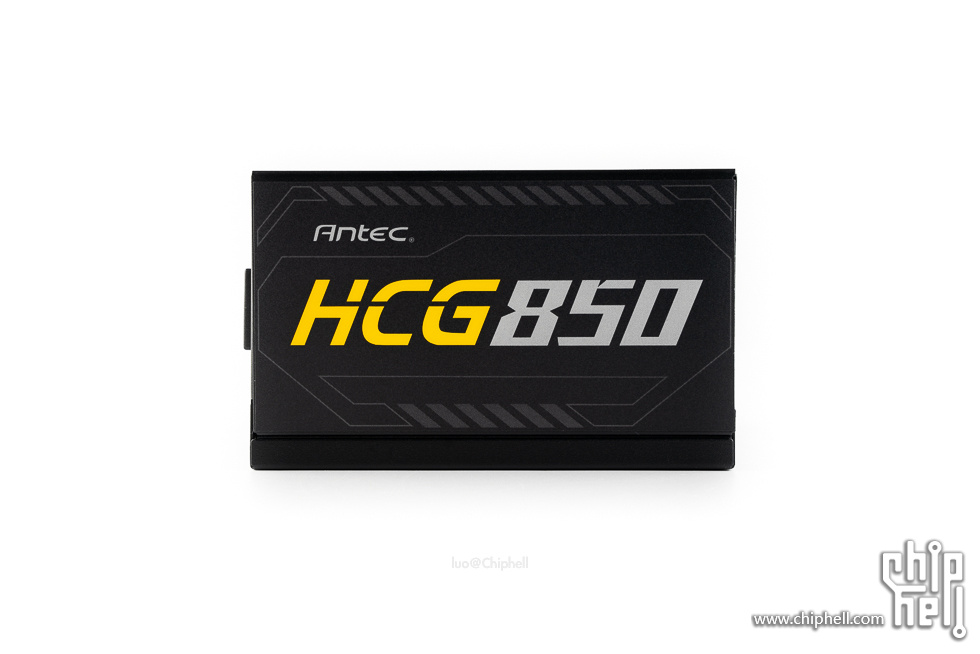

电源侧面贴有HCG850的型号贴纸。

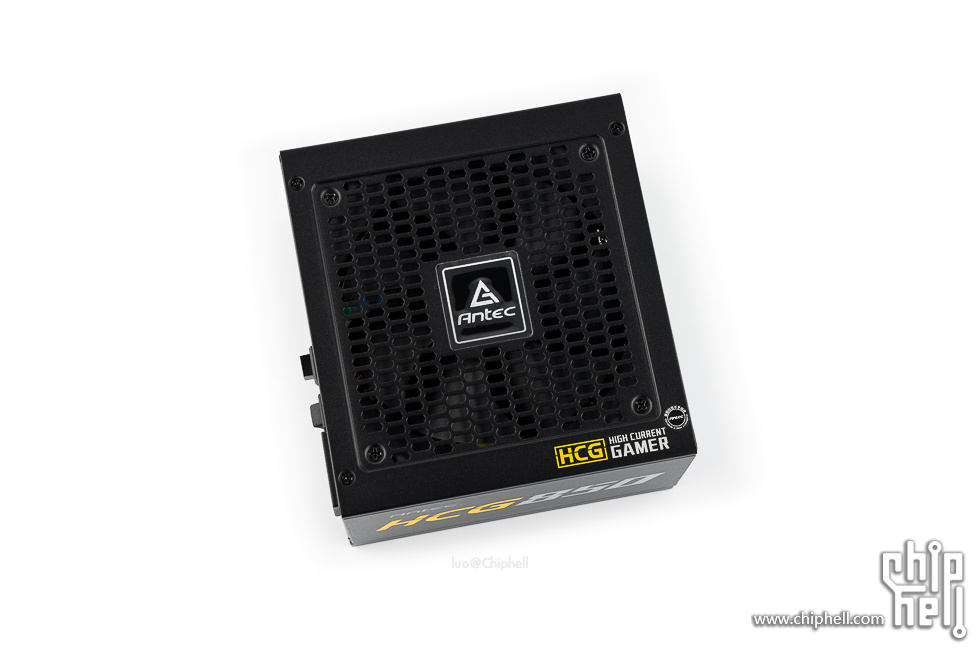

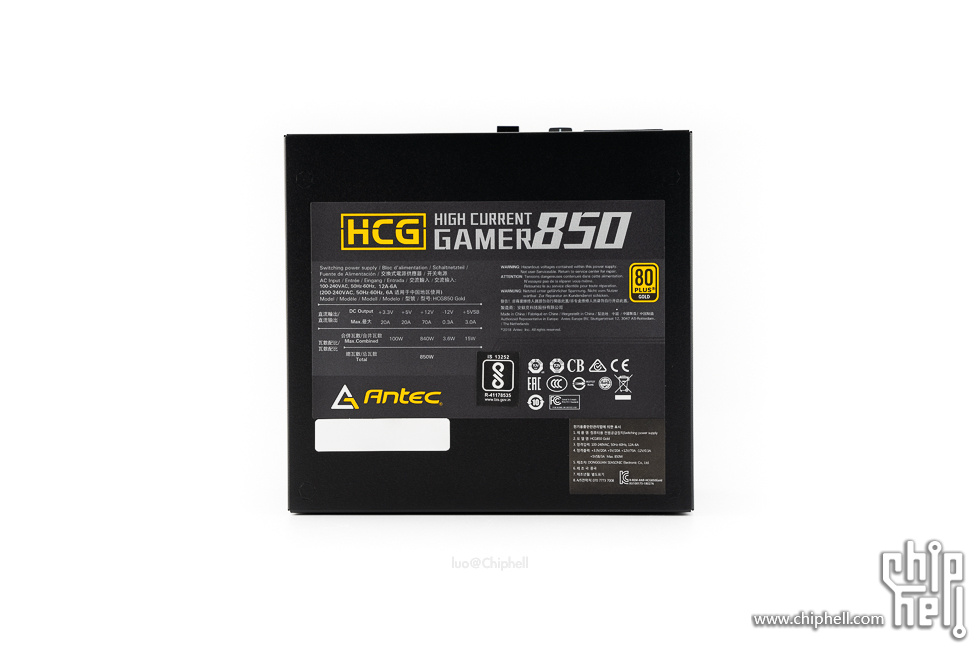

风扇侧，中间有安钛克的logo。


HCG系列。

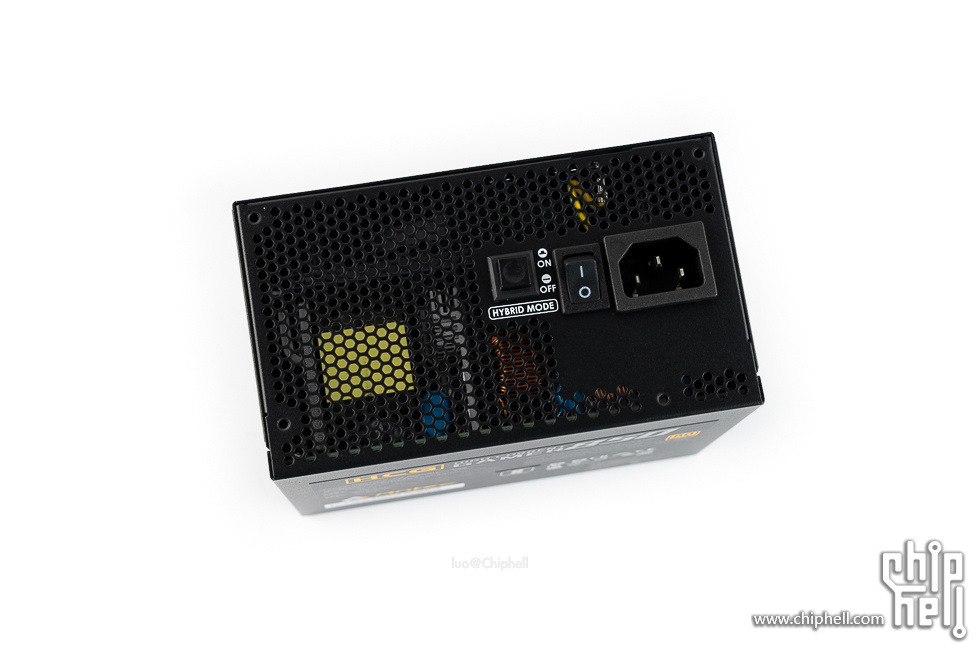

输入接口侧，可以看到大面积的散热开孔，风扇模式按钮也位于此处。


全模组接口部分，布局规整，数量丰富。


DARK PHANTOM（DP）作为安钛克夜影系列，与安钛克之前的FLUX系列机箱共同构成了两大电竞机箱系列。该系列机箱在保证有足够的散热条件下，并未搭配更多的风扇，因此提高了DIY爱好者对装机配件搭配的自由度。此次使用的是安钛克 DP503 雷电，性价比不错，做工用料并没有缩水，同时还有不少细节设计。


45°视角，较为有设计感的前面板，采用冲网工艺，全径滤尘设计，风量有保障，机箱左侧采用了钢化玻璃侧板。


右侧板为钢板。


机箱正面，面板类似雷电形状。

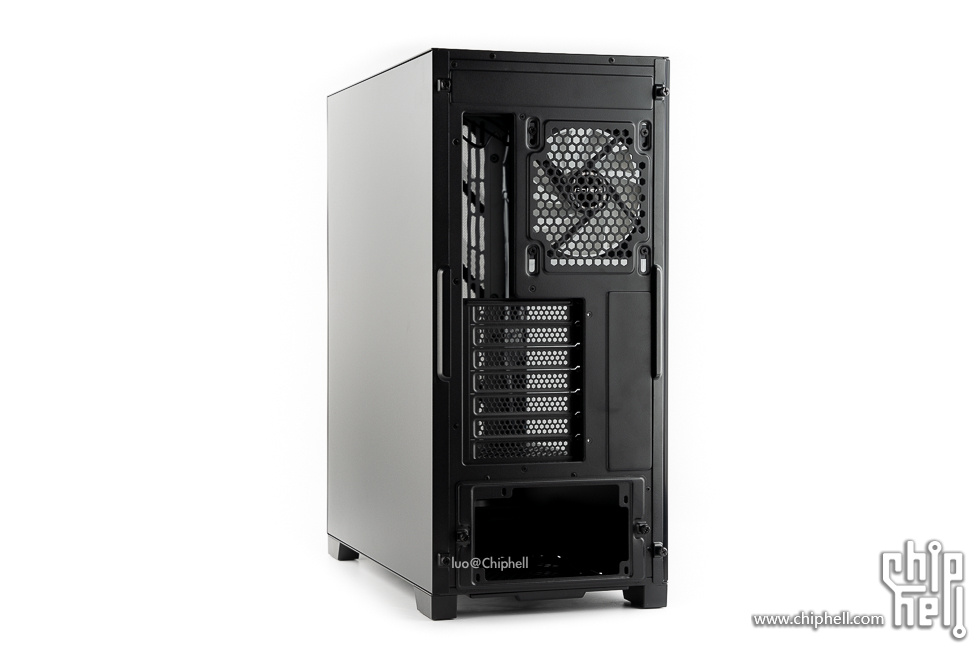

机箱背面，标准的电源下置设计。


前面板细节。


前面板左上角有一个安钛克的logo。


面板设计细节。


机箱顶部，支持360冷排安装，并带有一片磁吸的防尘网。

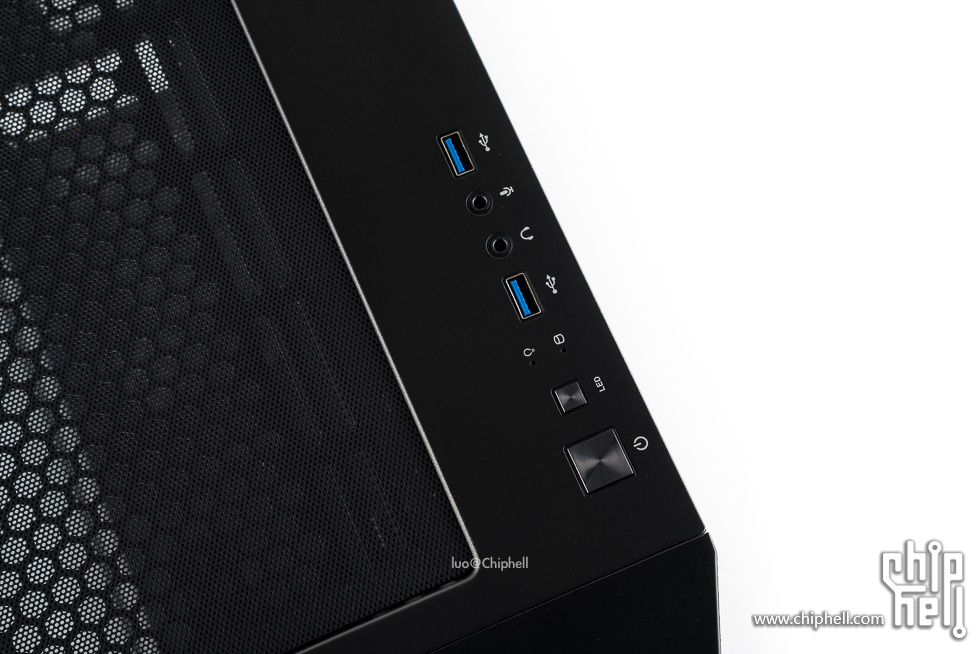

前置接口位于机箱顶部，从上至下依次是USB 3.0 × 2、麦克风、耳机、硬盘指示灯、电源指示灯、LED控制键、开机键。

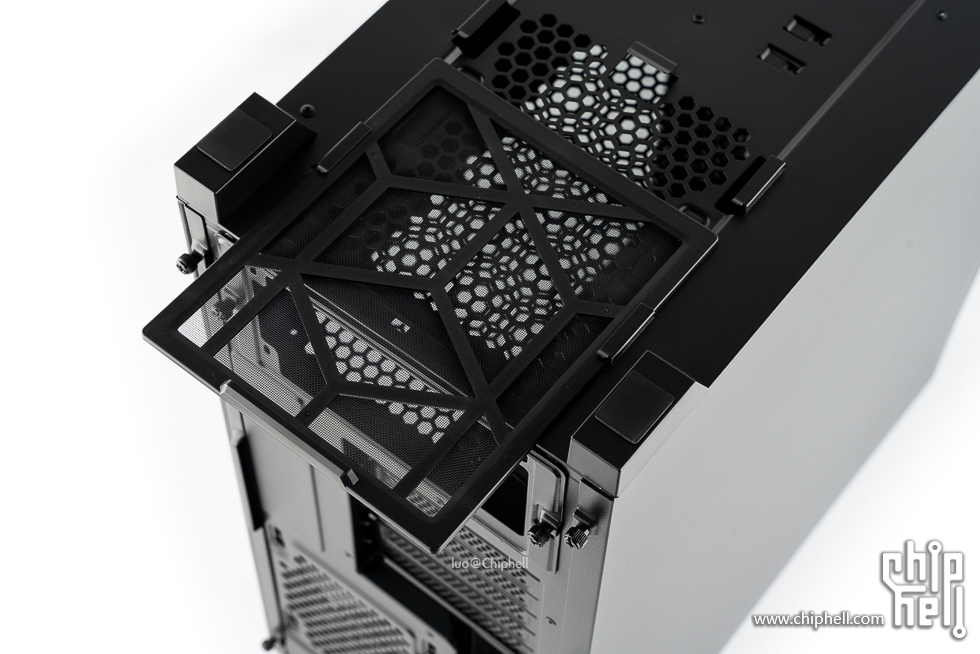

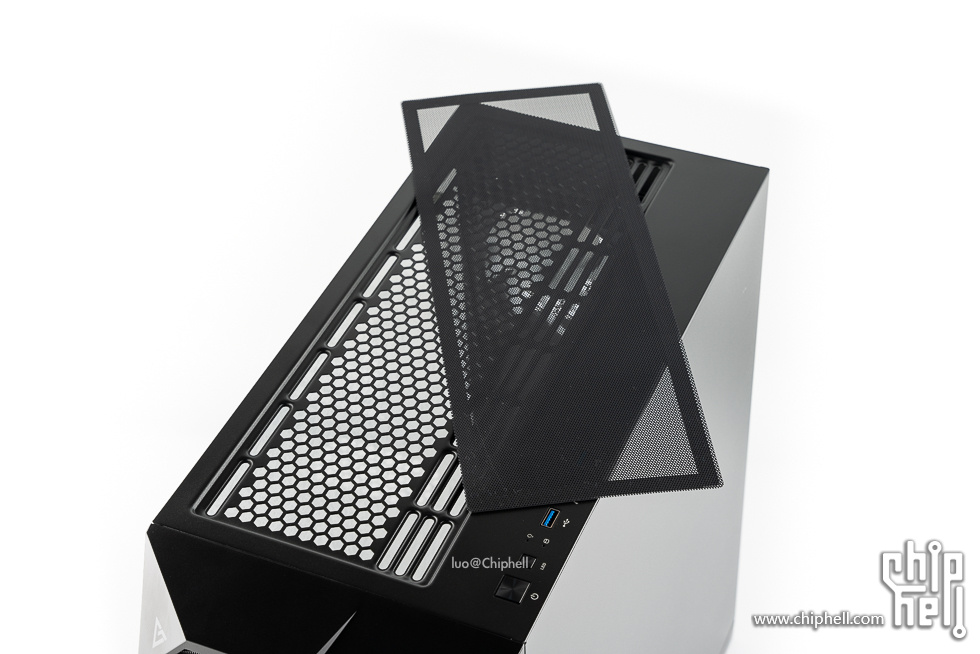

顶部防尘网。


滤网可以方便拆卸进行。


顶部支持360冷排安装。

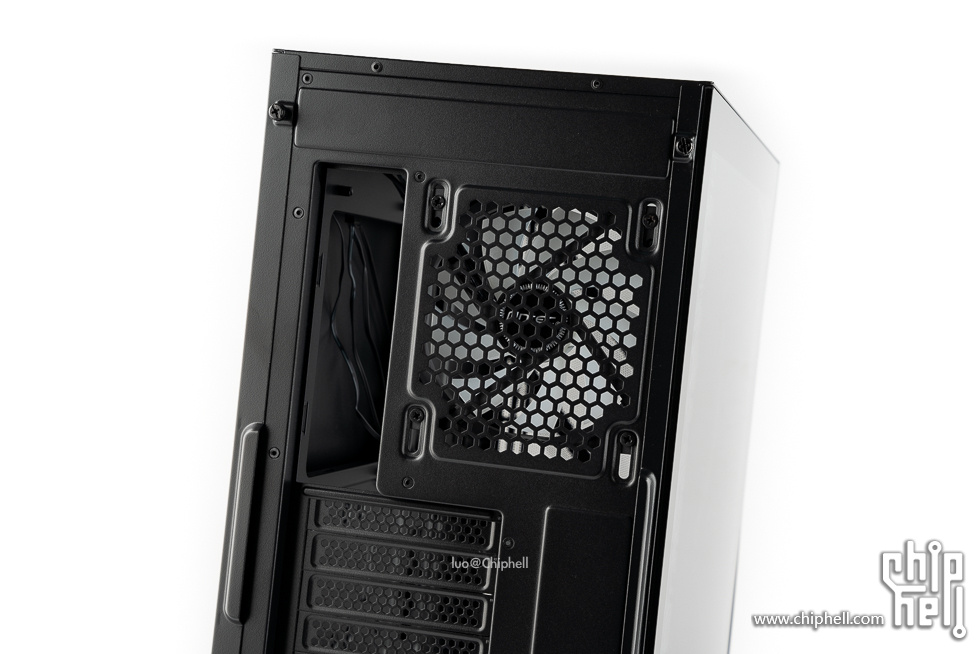

机箱尾部，上方为后置12cm风扇位，预装了一把支持ARGB的12cm风扇。

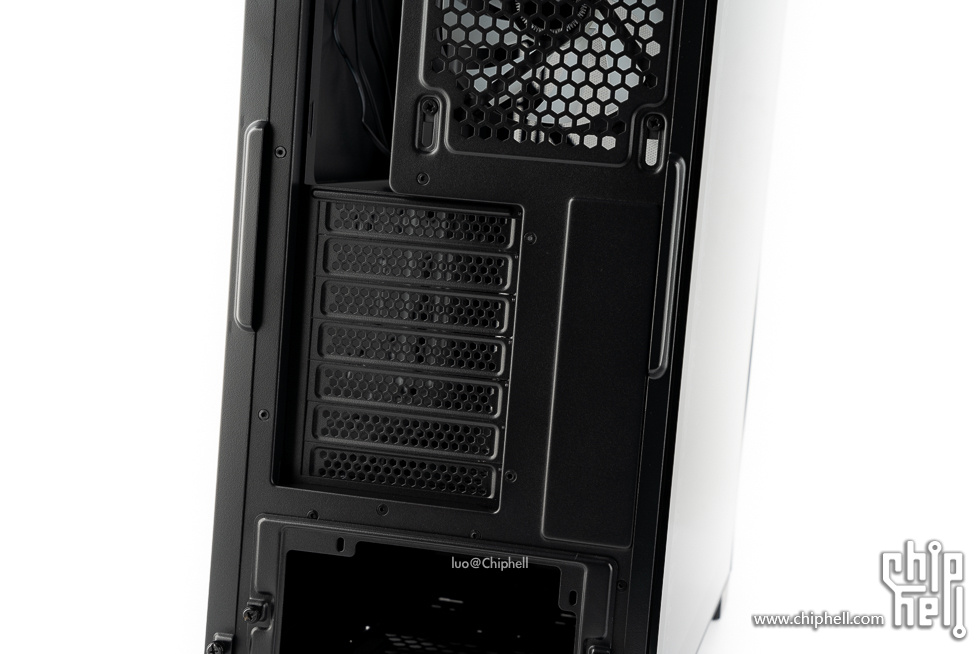

7个PCI插槽。

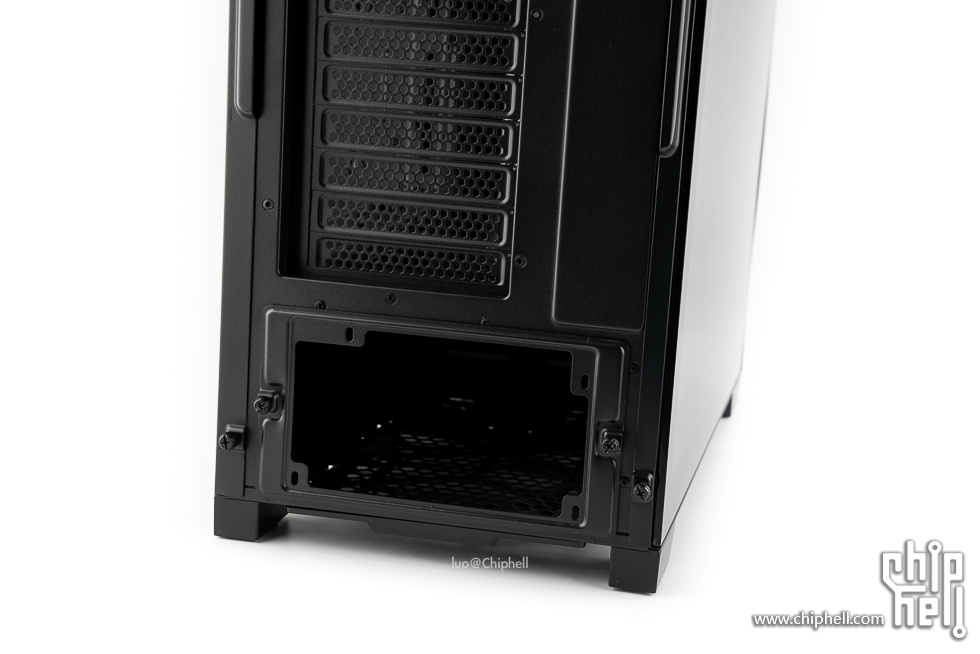

底部为电源位，有一个电源安装框架，支持电源后部插入安装，方便接线。


机箱底部一览。


机箱脚垫。


电源位的抽拉防尘网，可以拆卸进行清洁。

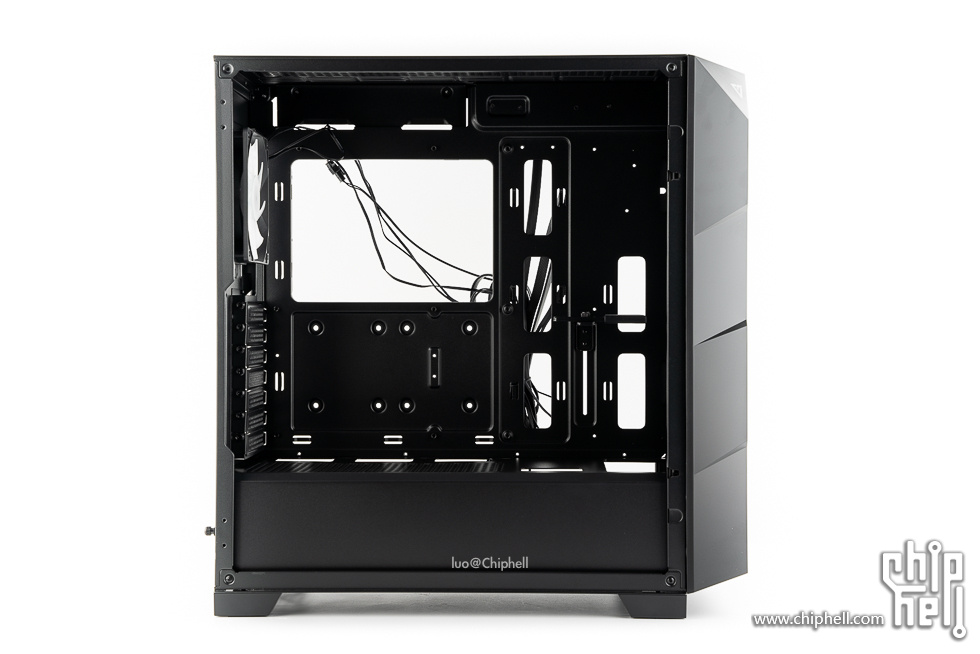

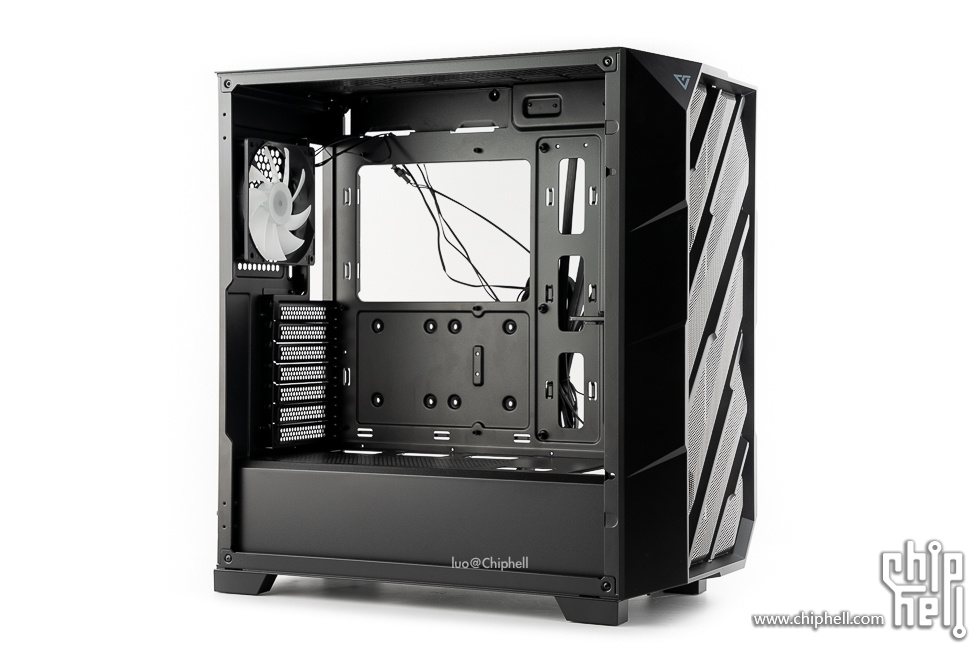

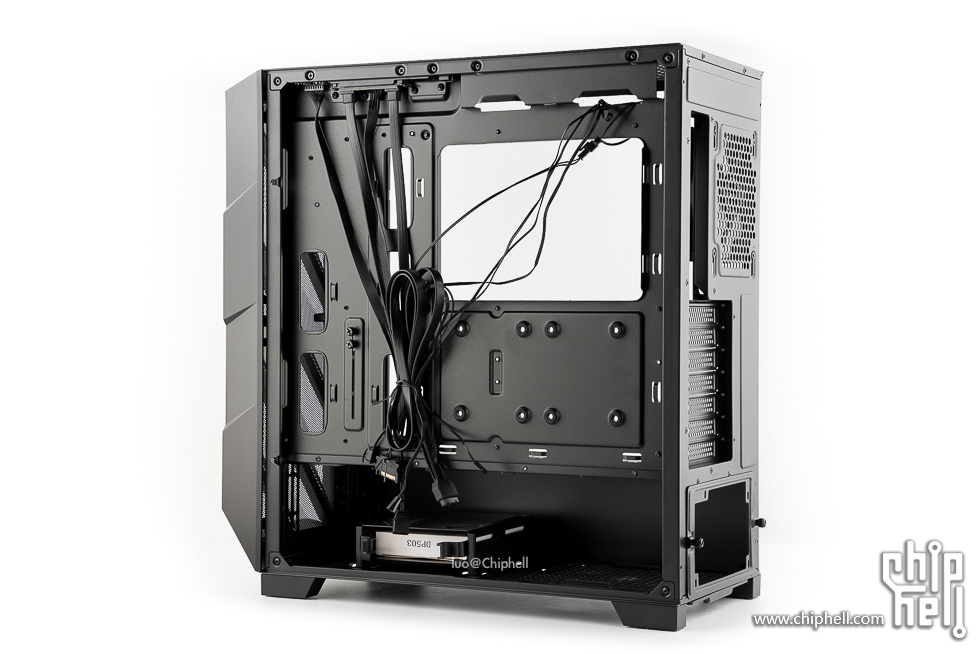

拆卸掉左右侧板后，机箱侧面一览。









主板位，支持ATX规格，散热器部分开孔较大，更换散热器很方便。

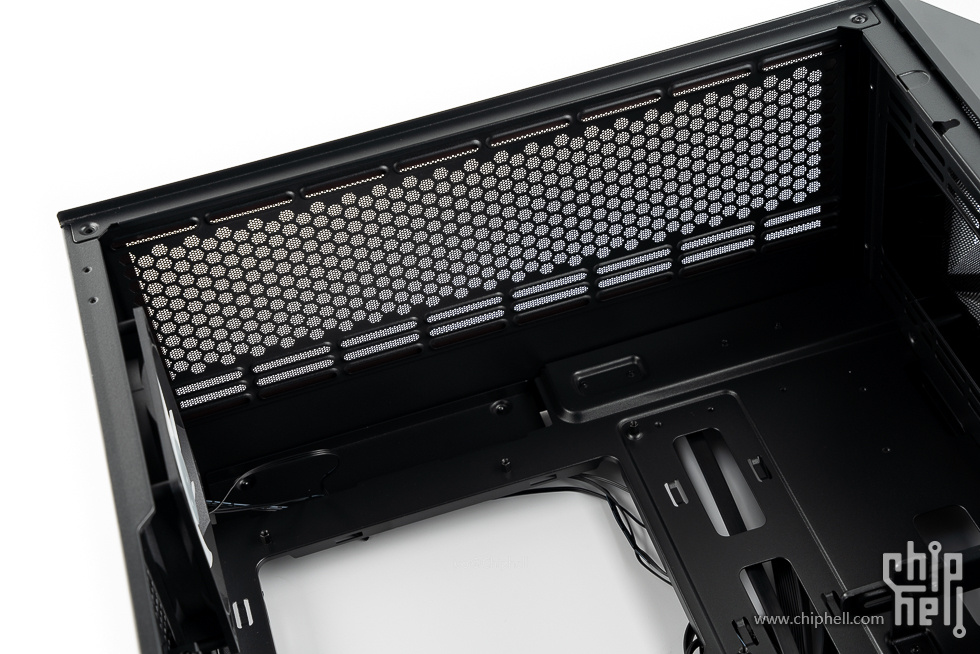

机箱顶部的360冷排位。

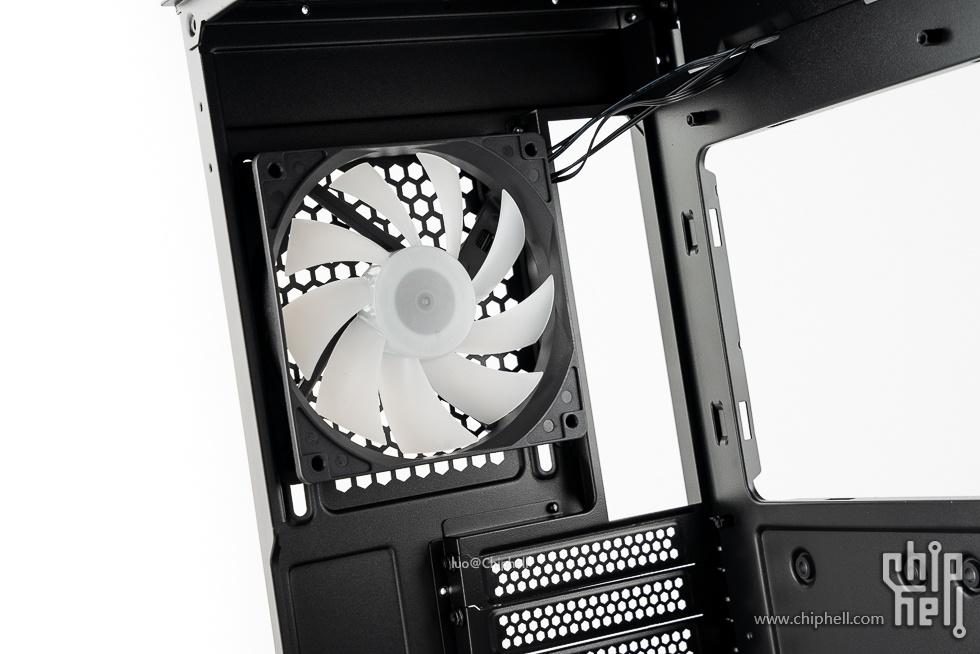

机箱尾部的12cm ARGB风扇。


机箱前部，支持360/280冷排安装。


机箱贴心的设计了一个显卡支架，并带有胶套，防止划伤显卡。


电源仓，顶部开有散热孔。


显卡供电专用的走线孔。


电源顶部的散热开孔，这个位置支持安装2个12cm风扇，给显卡提供独立散热。


机箱背面。

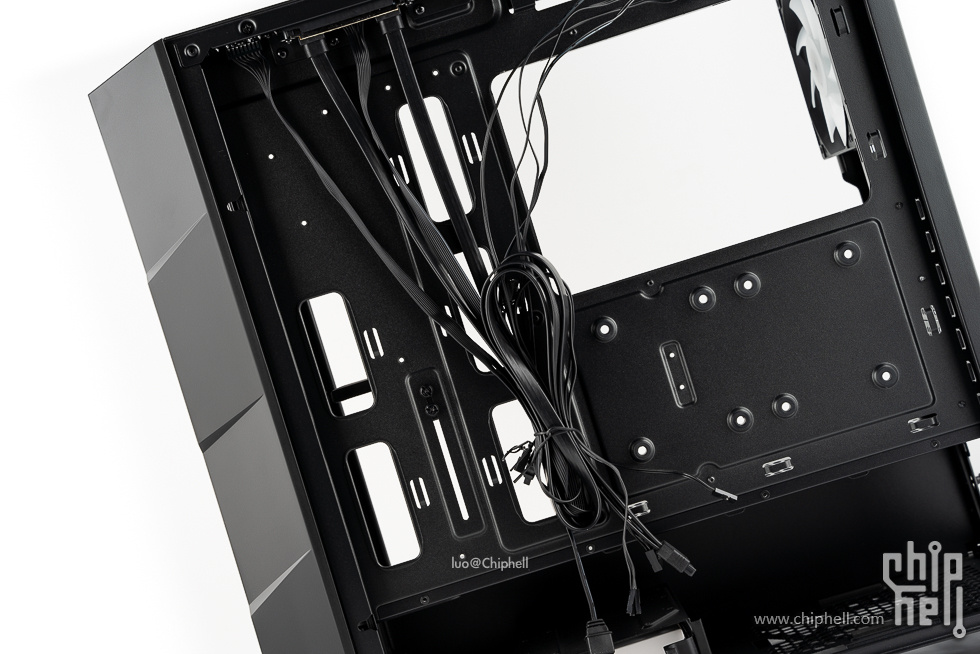

背线部分。

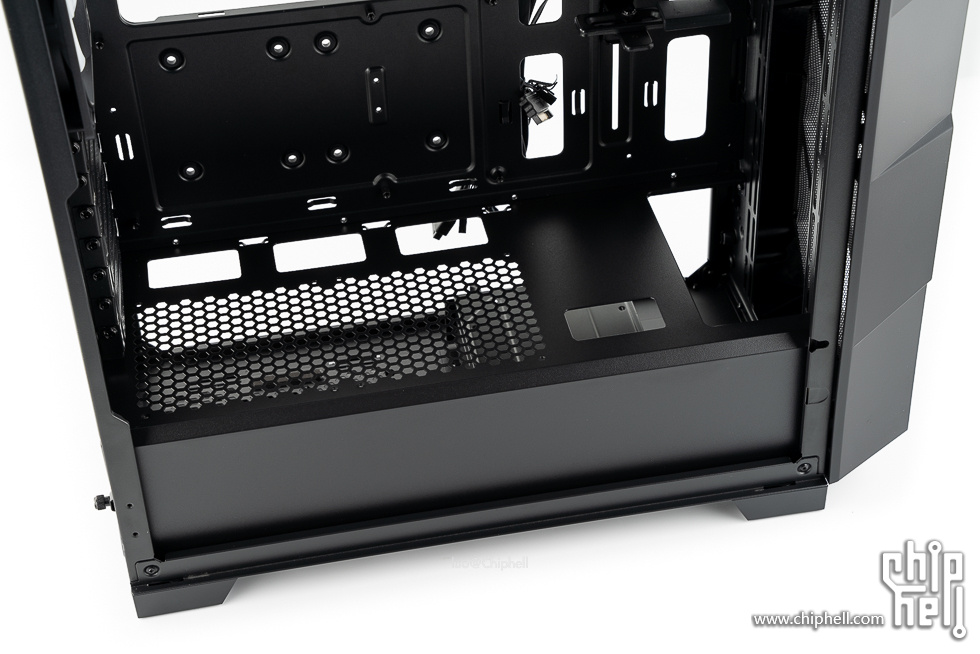

底部，支持1个3.5寸和2个2.5寸硬盘安装，电源最长支持到205mm，拆除3.5寸硬盘安装架后，支持最长410mm的电源。


性能测试

鲁大师配置信息。

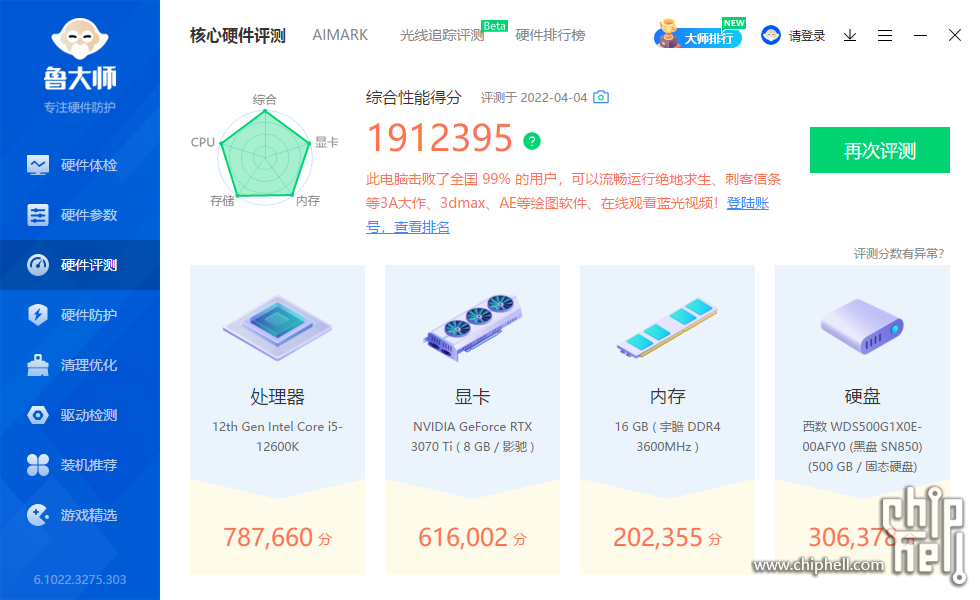

鲁大师娱乐跑分，1912395分。

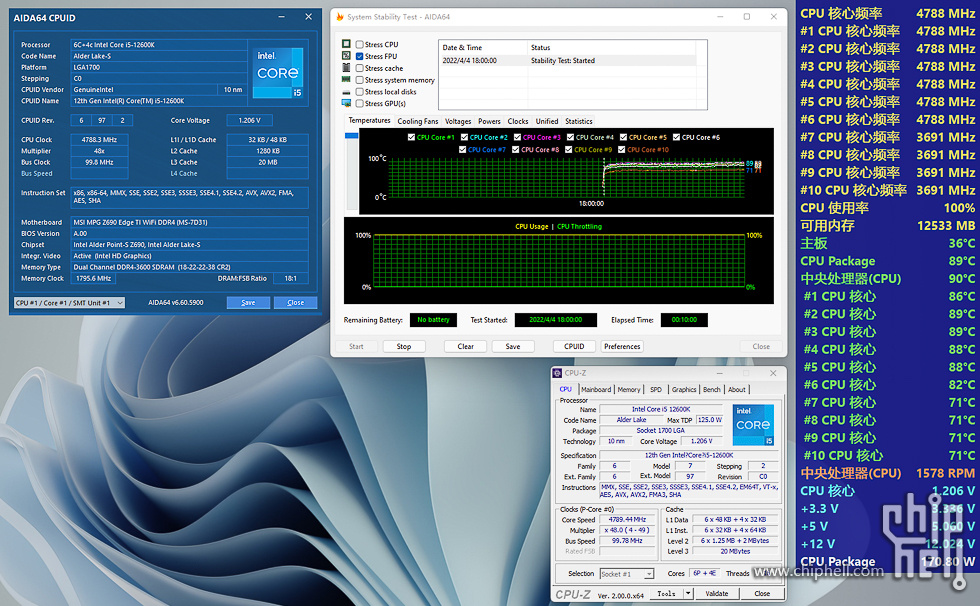

AIDA64 FPU 拷机测试，i5-12600K P核 4.8GHz，E核3.7GHz，测试10分钟。
CPU P核 核心温度：80.6℃ 86.2℃ 87.1℃ 85.5℃ 83.7℃ 79.5℃。
CPU E核 核心温度：68.9℃ 68.9℃ 68.9℃ 68.8℃。

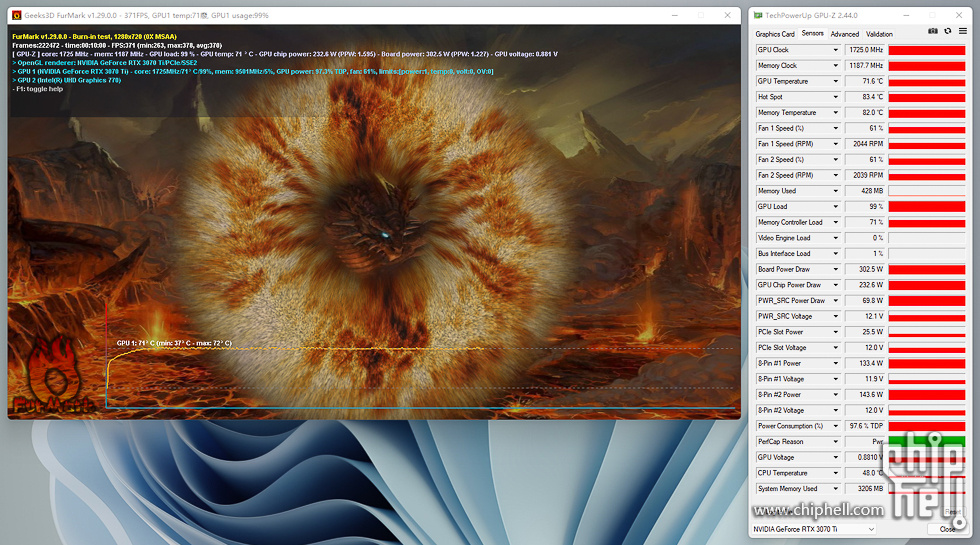

使用Furmark显卡进行测试，满载下测试10分钟，温度最高为72℃。


完。
