前言

此次带来一台简单的白色风冷主机，机箱使用了超频三神机IE200白色，散热设计方面有一定的创新，同时也具备较高的性价比。整机为白色主题，主板选择了微星 MPG Z690 EDGE TI WIFI DDR4 刀锋钛，内存为宇瞻暗黑女神NOX白色灯条，显卡为银白色的影驰RTX 3070 Ti 金属大师 OC，散热器为白色的超频三R4000W，选用了3把超频三EF120白色风扇构建机箱风道，电源则是带有十年质保的安钛克HCG850 Gold。整机平台为i5-12600K + Z690 + 16GB + RTX 3070 Ti，能满足日常办公、图像后期、视频剪辑和2K分辨率下3A游戏高画质运行的需求。

配置清单：

处理器	英特尔 i5-12600K
主板	微星 MPG Z690 EDGE TI WIFI DDR4 刀锋钛
内存	宇瞻 暗黑女神 NOX 白色 DDR4 3600 8GB × 2
显卡	影驰 GeForce RTX 3070 Ti 金属大师 OC
固态硬盘	西部数据 SN850 500GB
散热器	超频三 东海 R4000W
风扇	超频三 EF120 × 3
电源	安钛克 HCG850 Gold
机箱	超频三 IE200 白色

整机展示

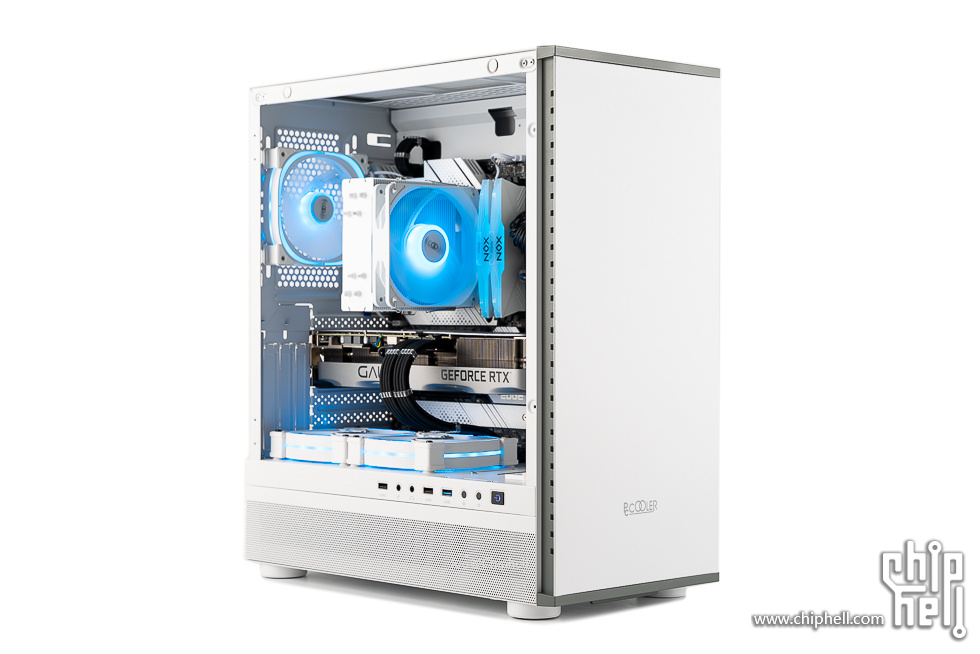

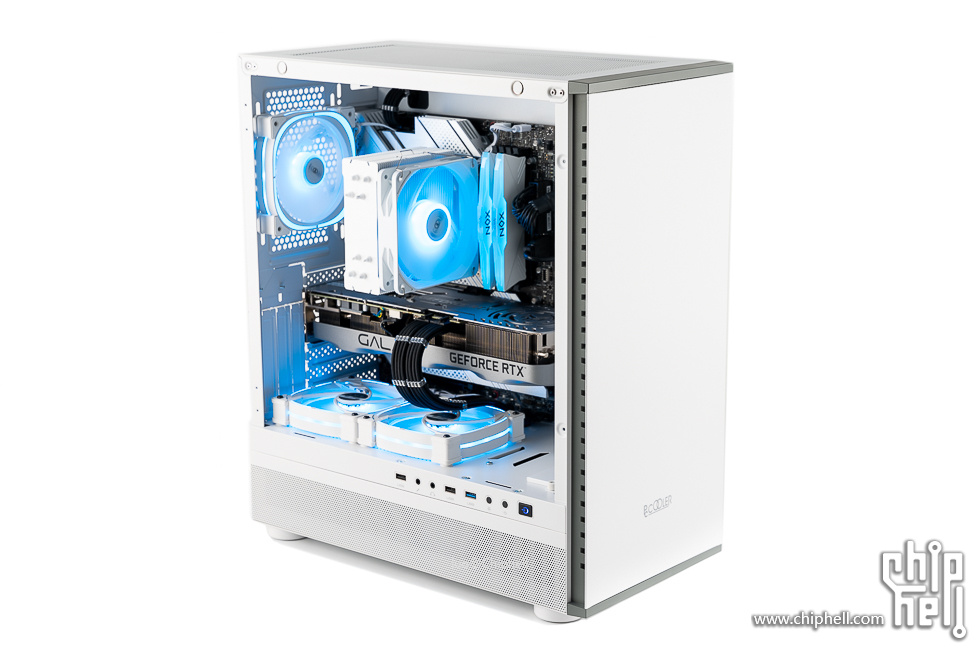

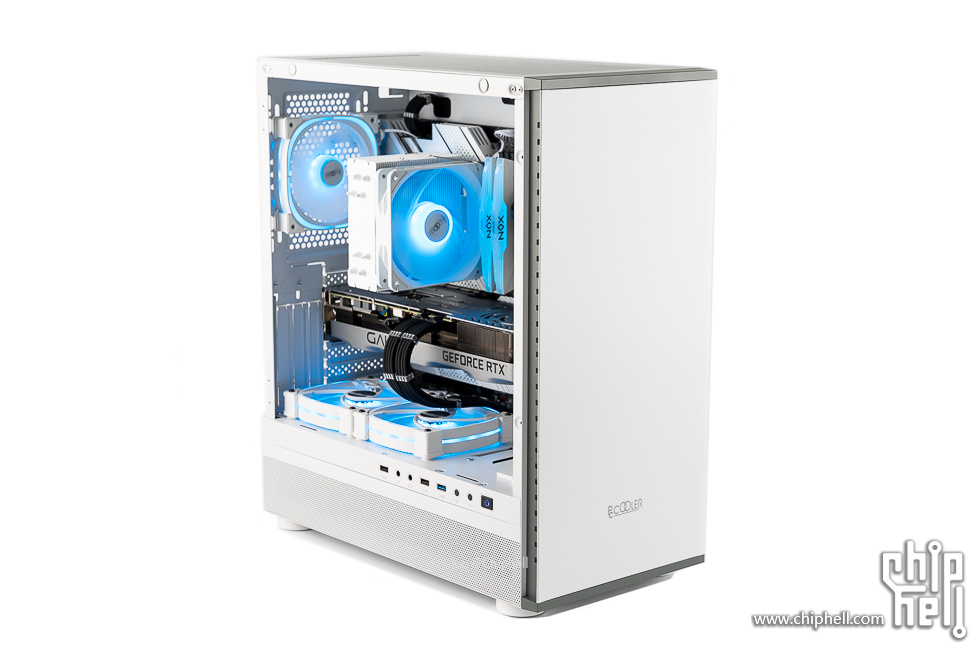

整机通电效果。

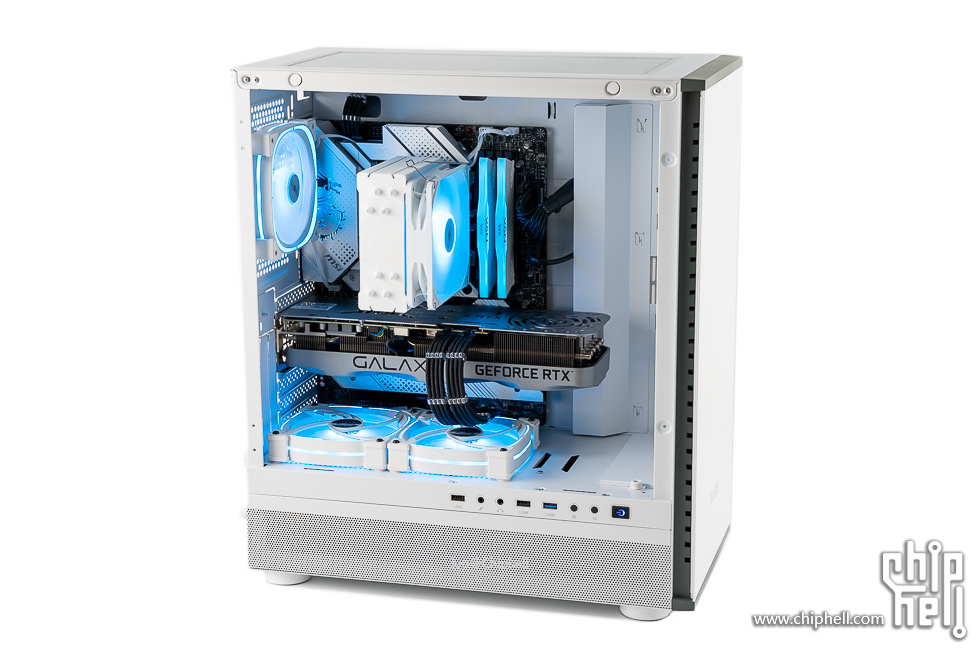

侧面灯效一览。


侧后方视角。


俯视角度。

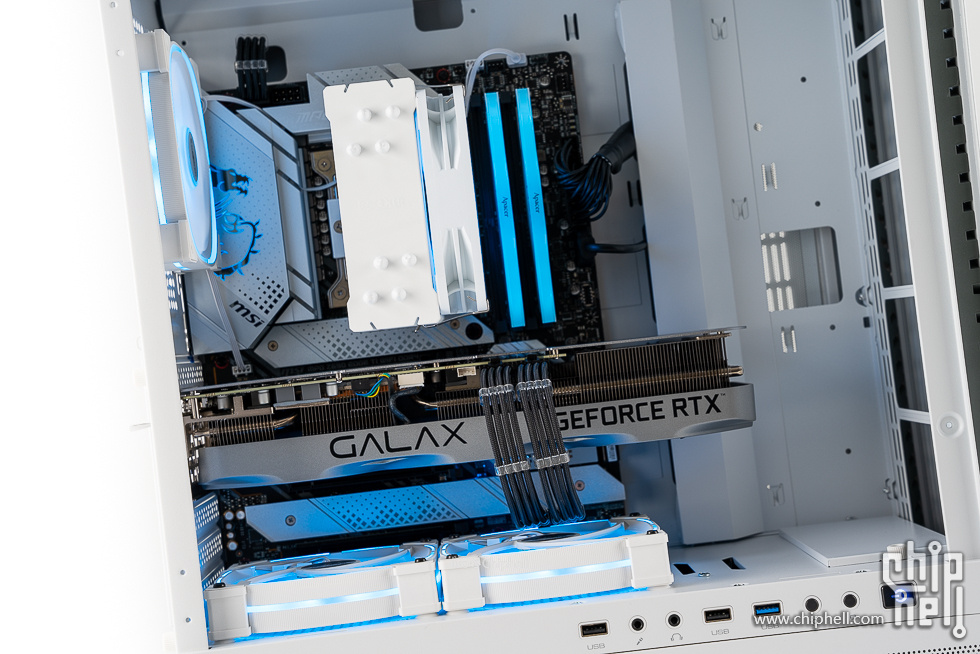

主要部件区域及灯效。






灯效统一成冰蓝色。

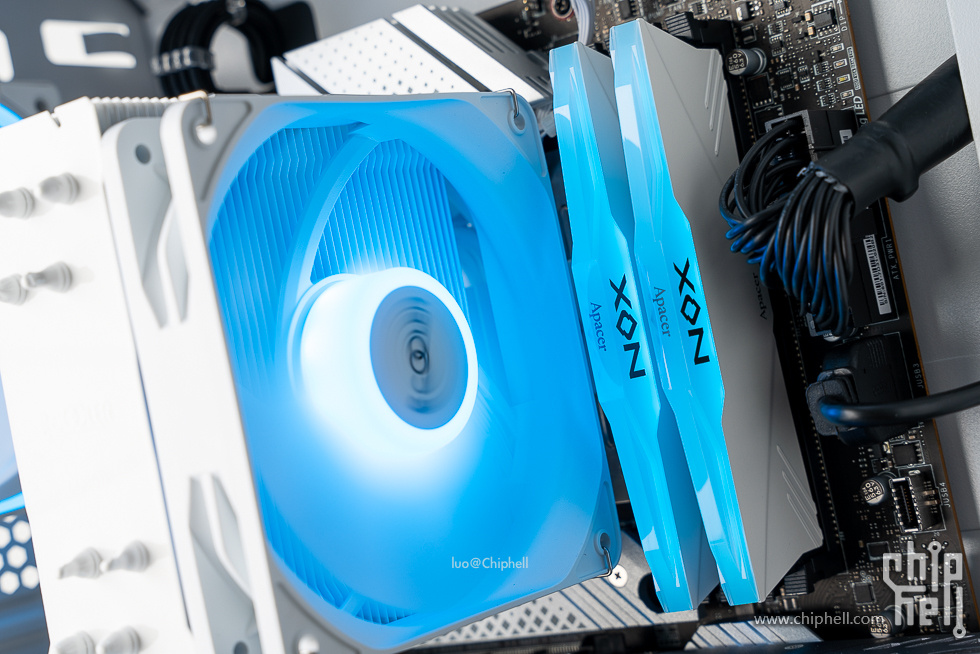

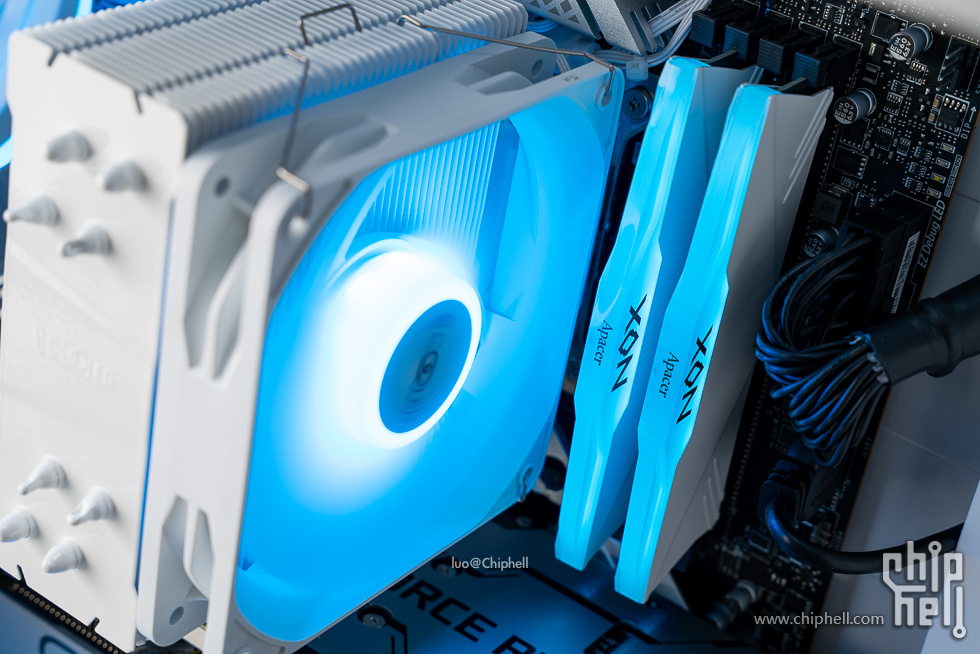

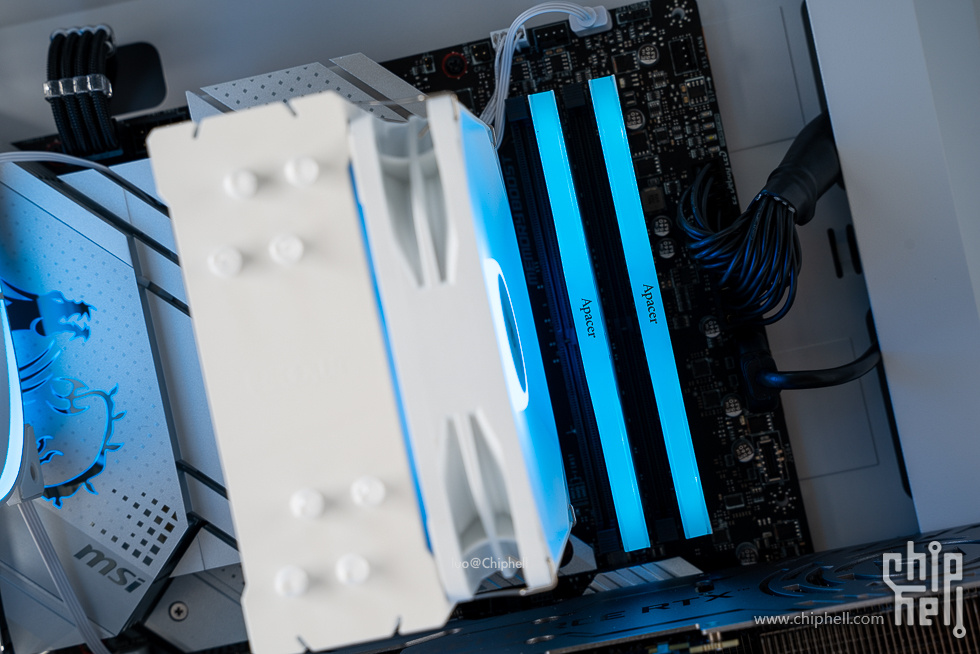

内存部分灯效，非常柔和。

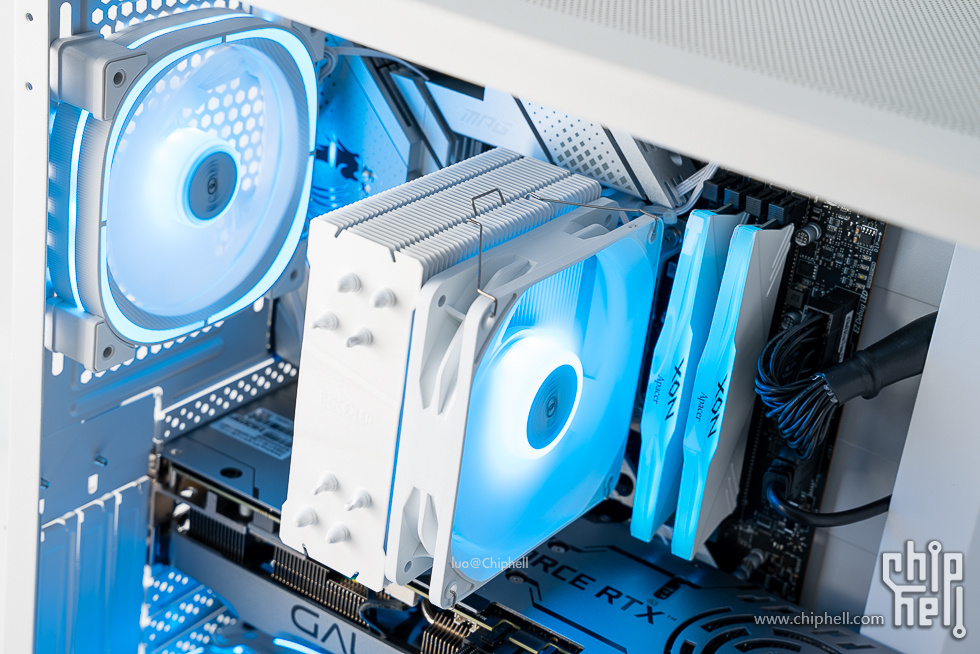

CPU散热器风扇灯效。

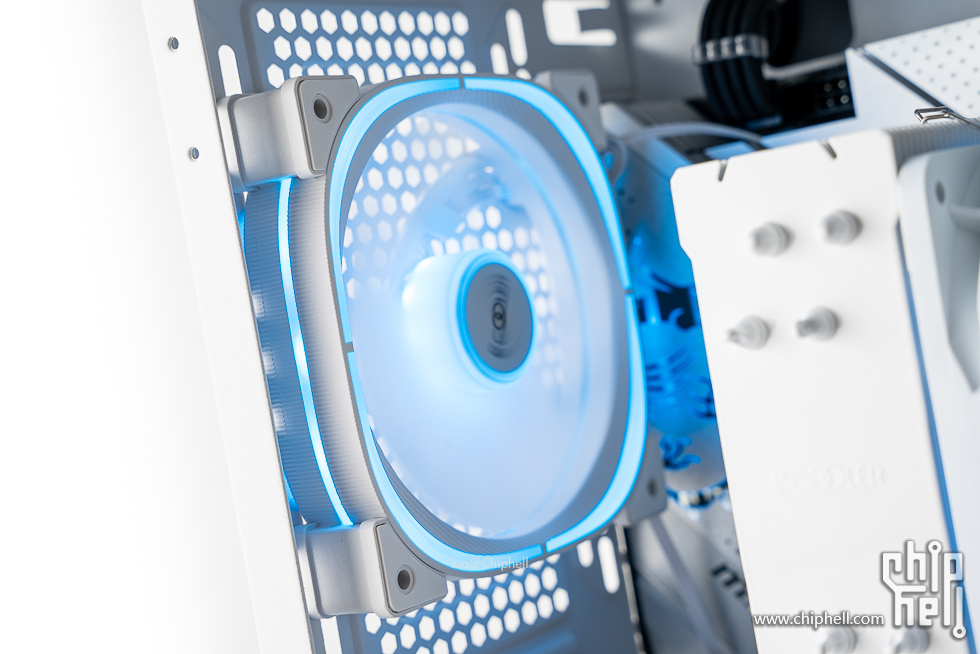

机箱风扇灯效。


主板接口保护罩上的龙纹灯效。


显卡部分。


不通电时的效果。

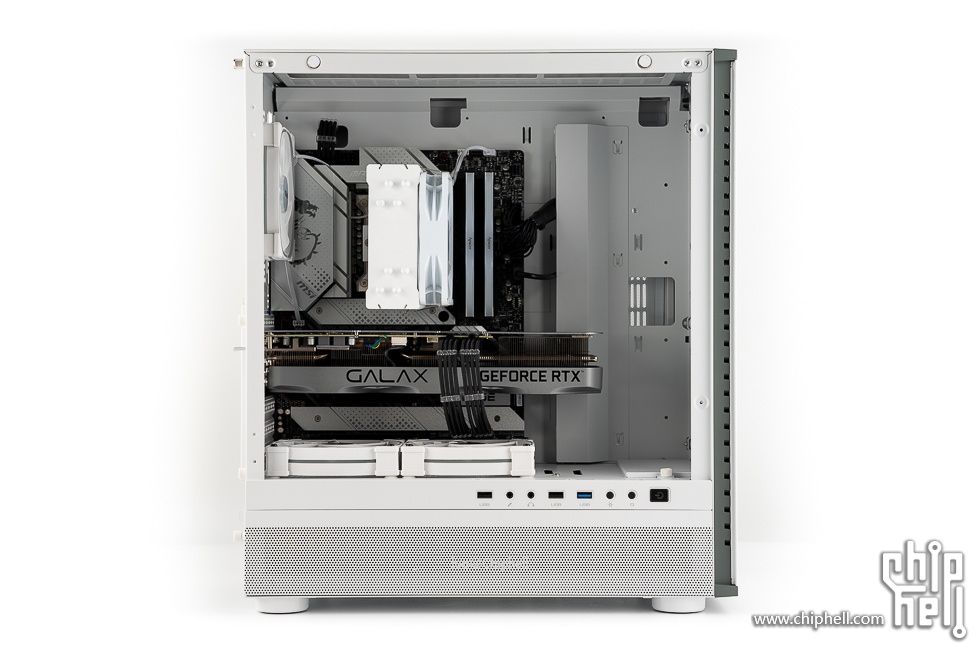

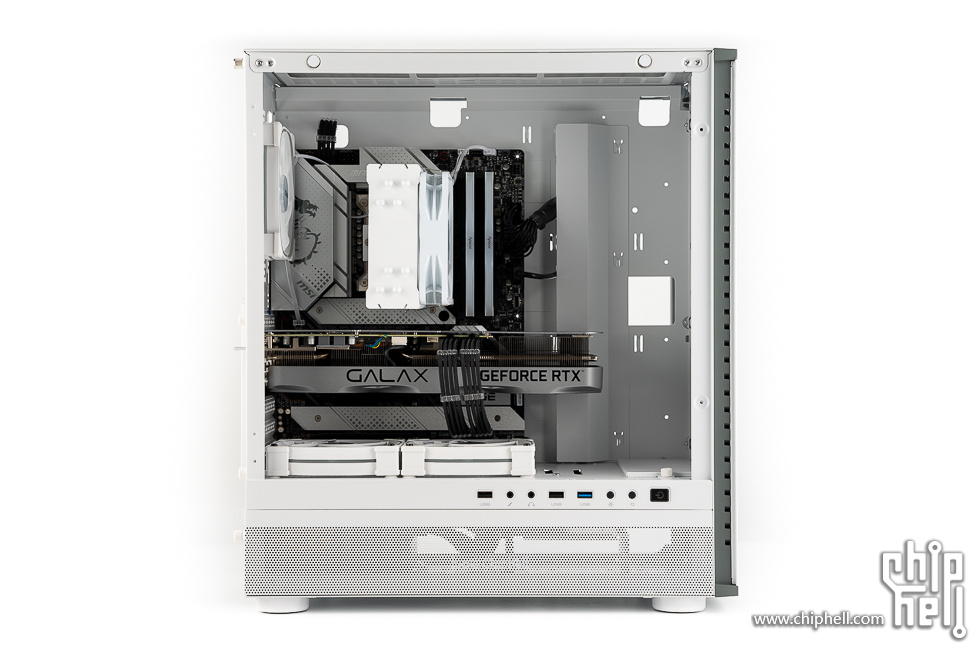

主板侧一览。


主要部件区域。

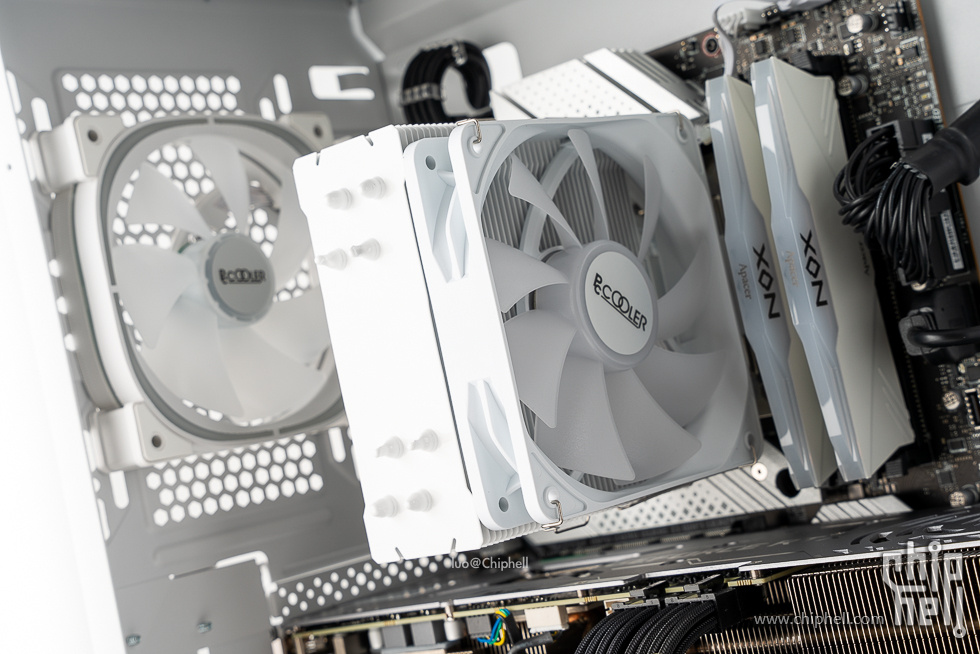

白色的CPU散热器。




白色的NOX暗黑女神内存。


银白色的金属马甲。


白色的机箱风扇。

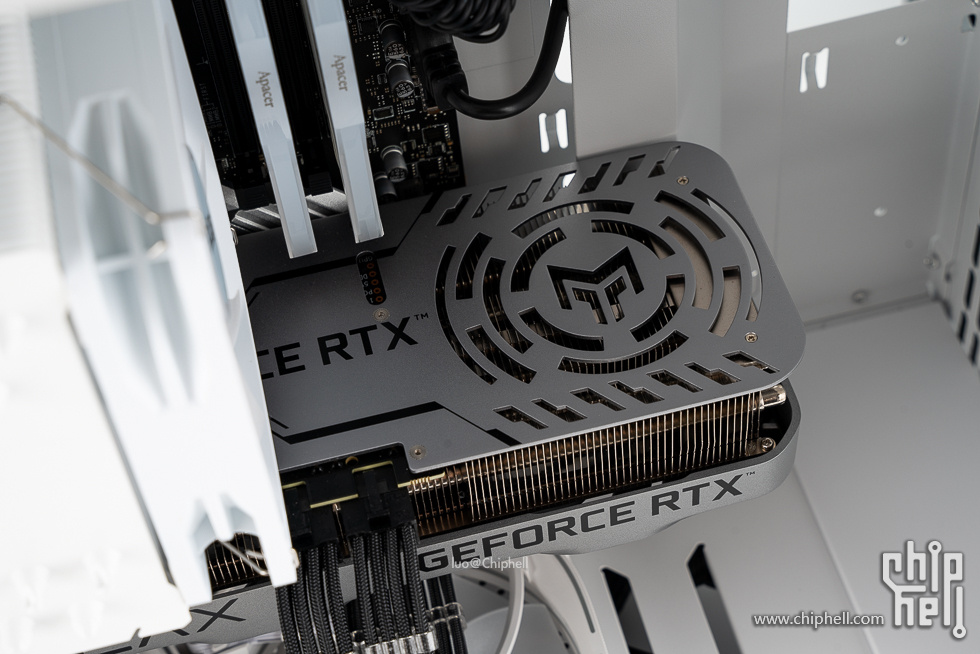

显卡部分。

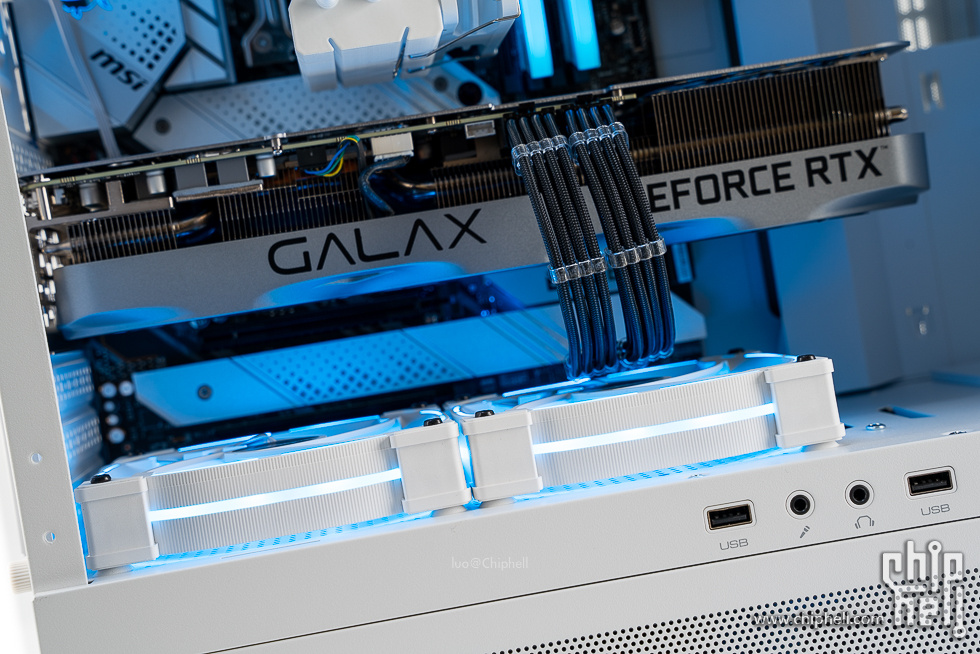

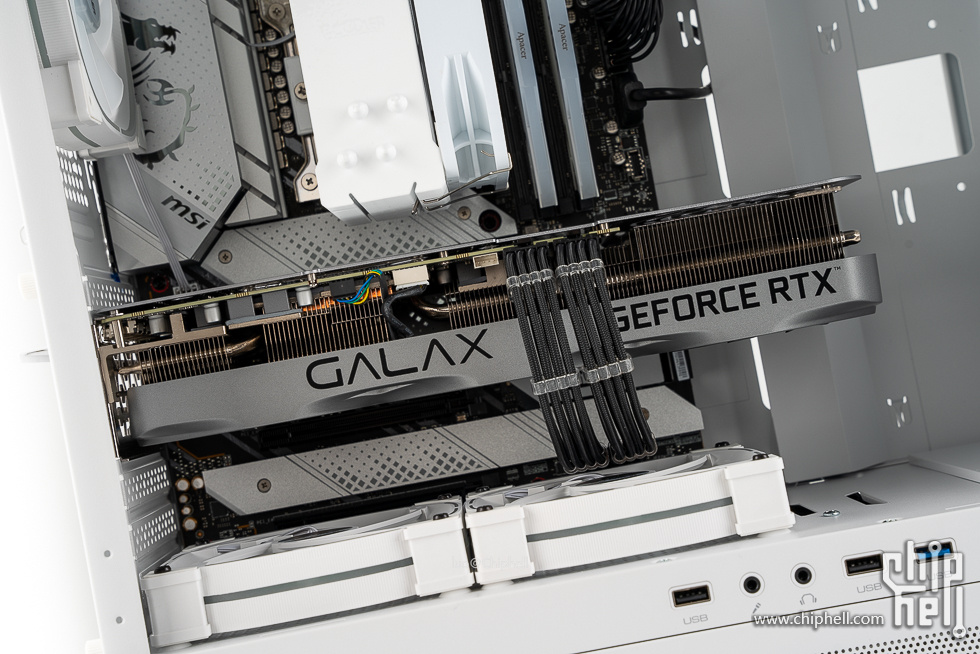

电源仓上方安装了2把风扇，作为给显卡的辅助进风。

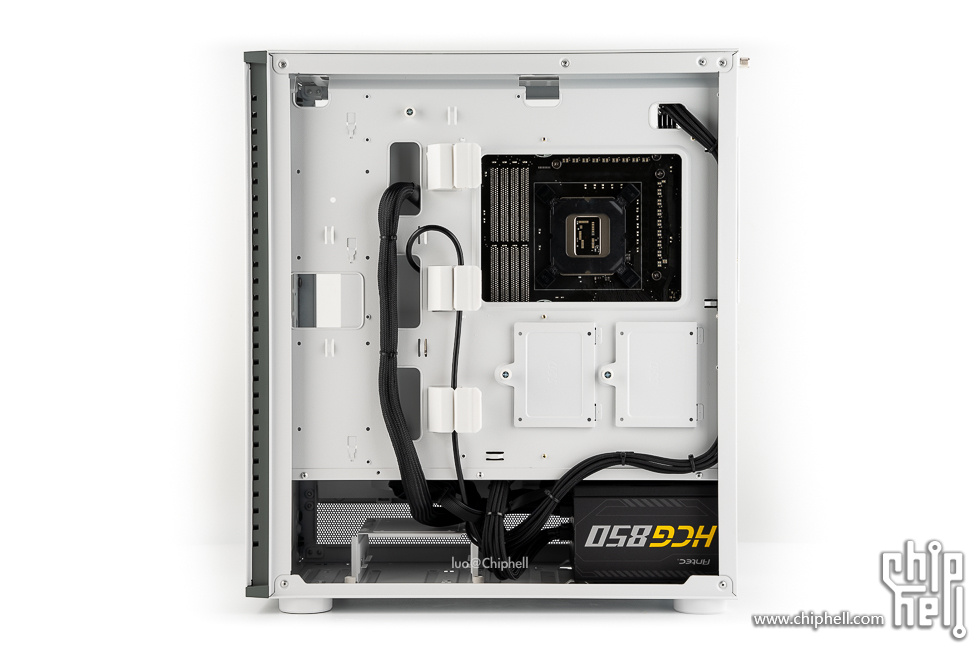

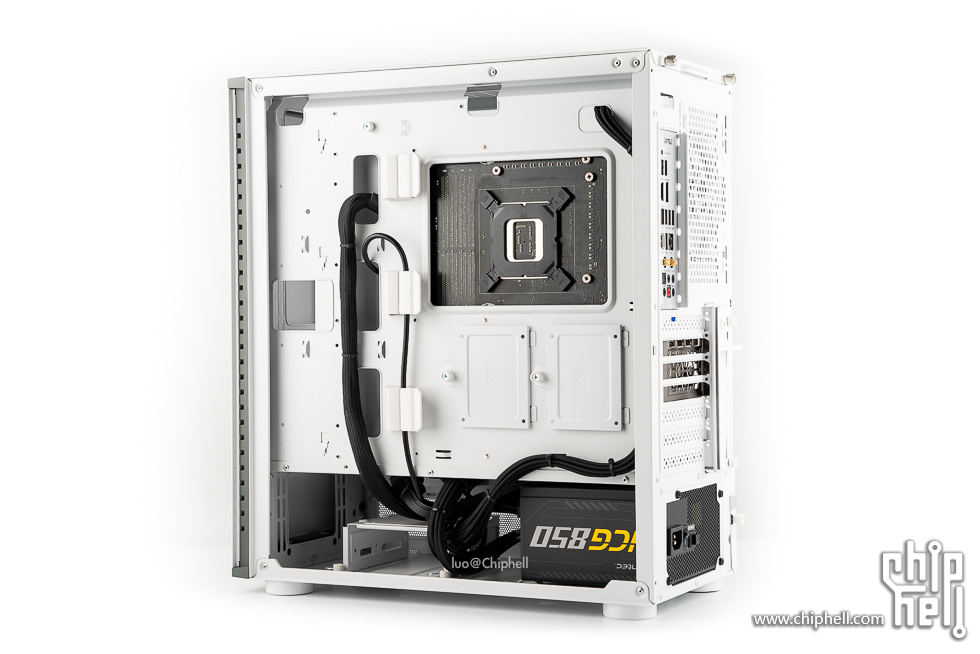

背线侧一览。

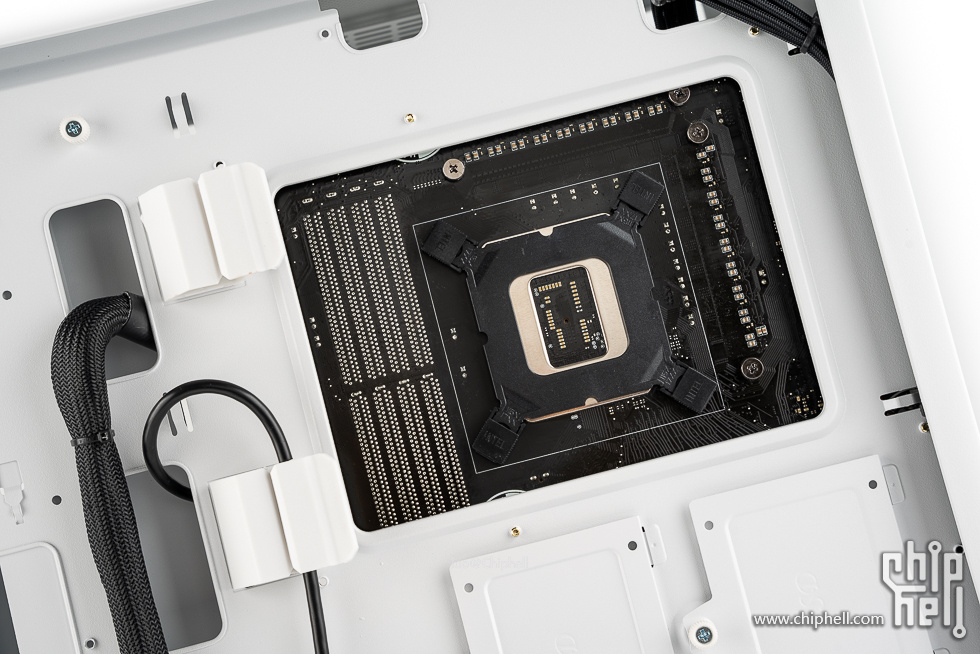

主板区域背部的开孔。

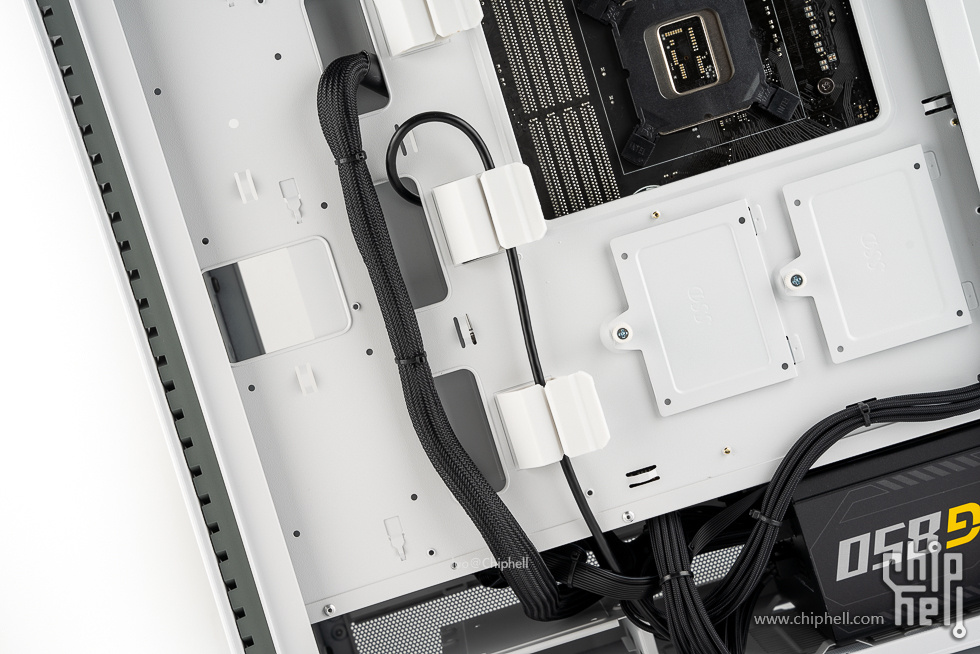

背线部分非常简单。


电源位。

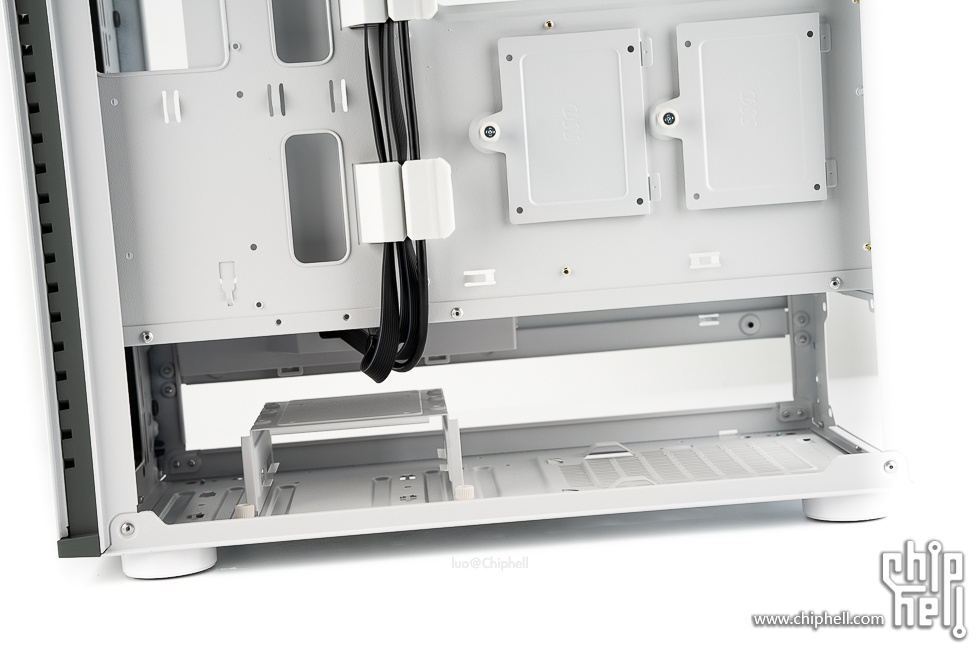

机箱底部前方的硬盘安装位。


配件展示

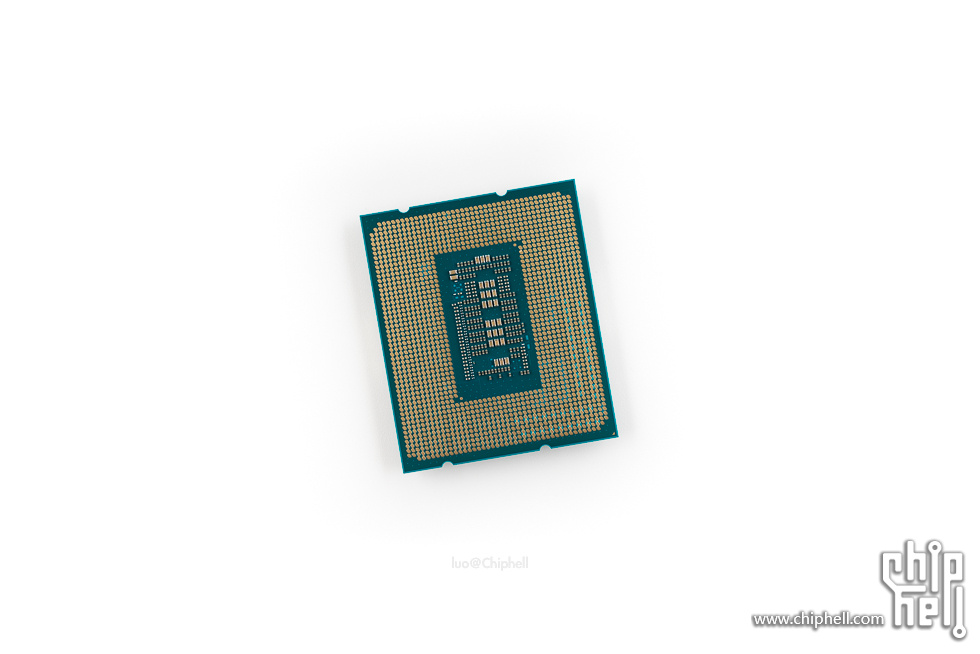

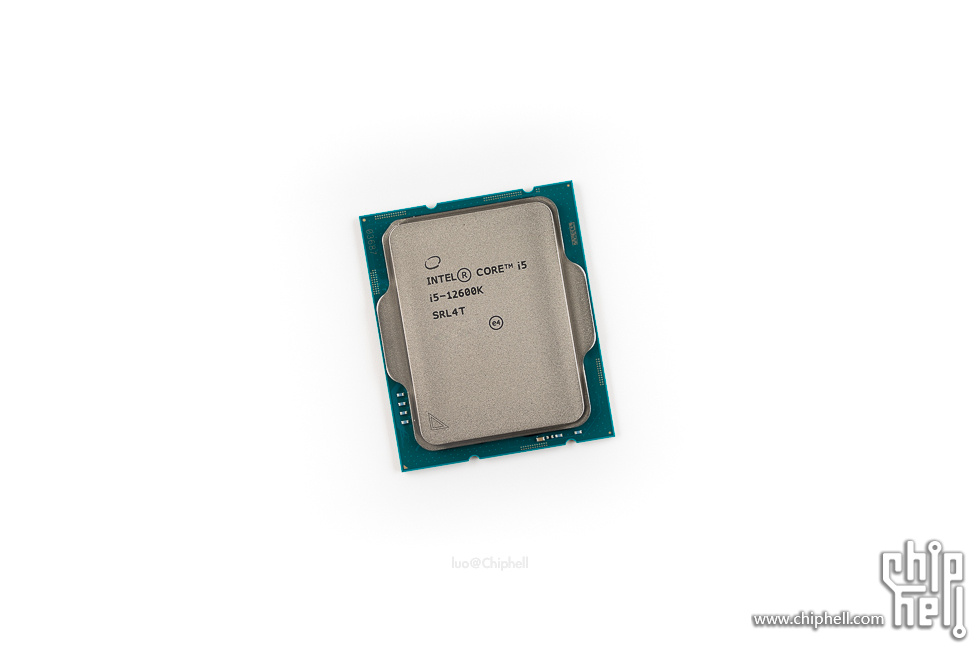

英特尔 i5-12600K。

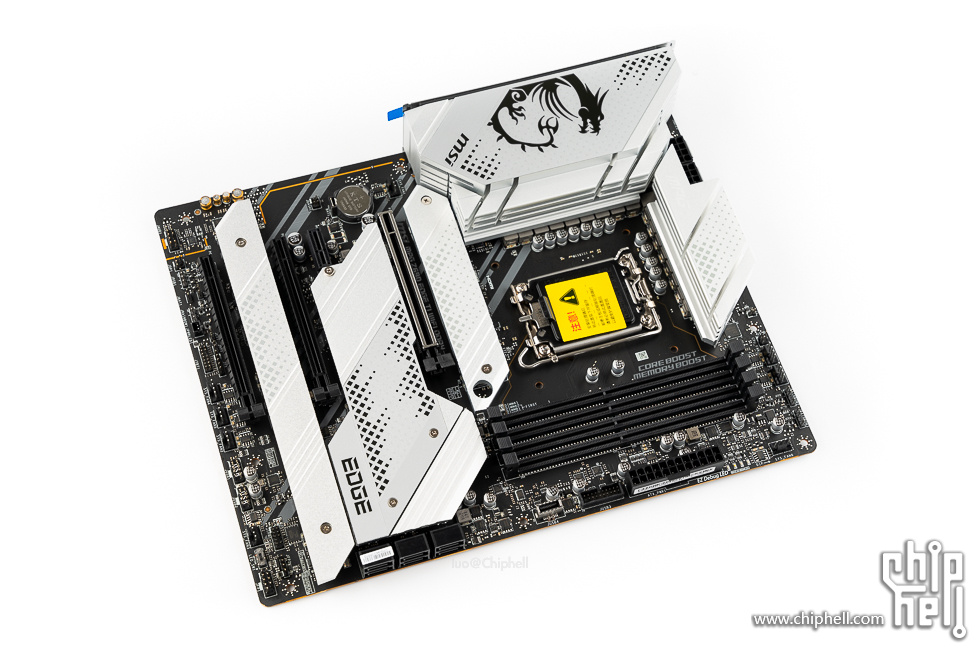

微星 MPG Z690 EDGE TI WIFI DDR4 刀锋钛，银白色的散热装甲非常适合白色主题主机。

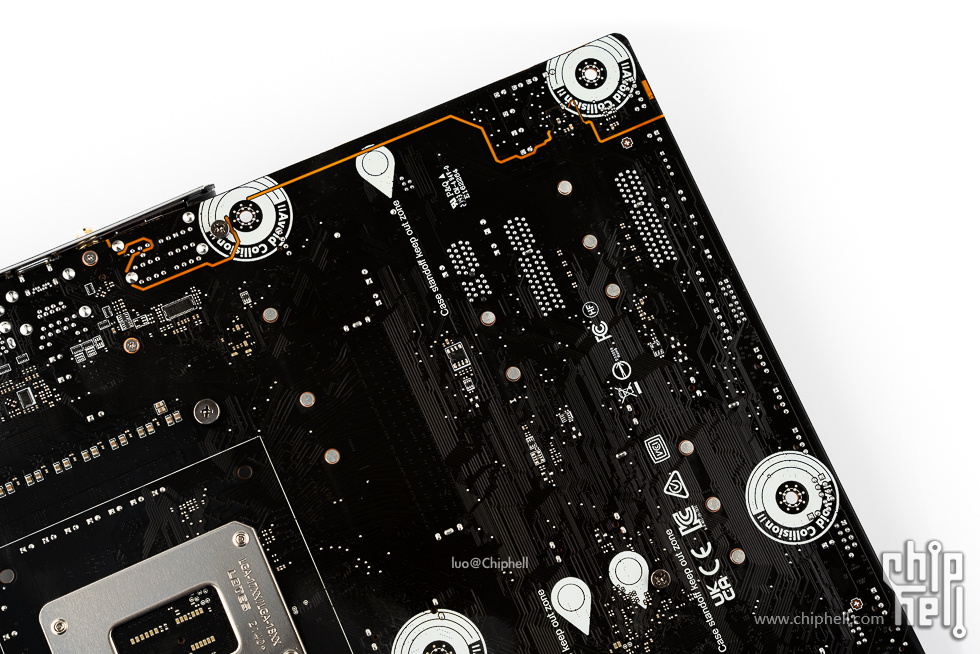

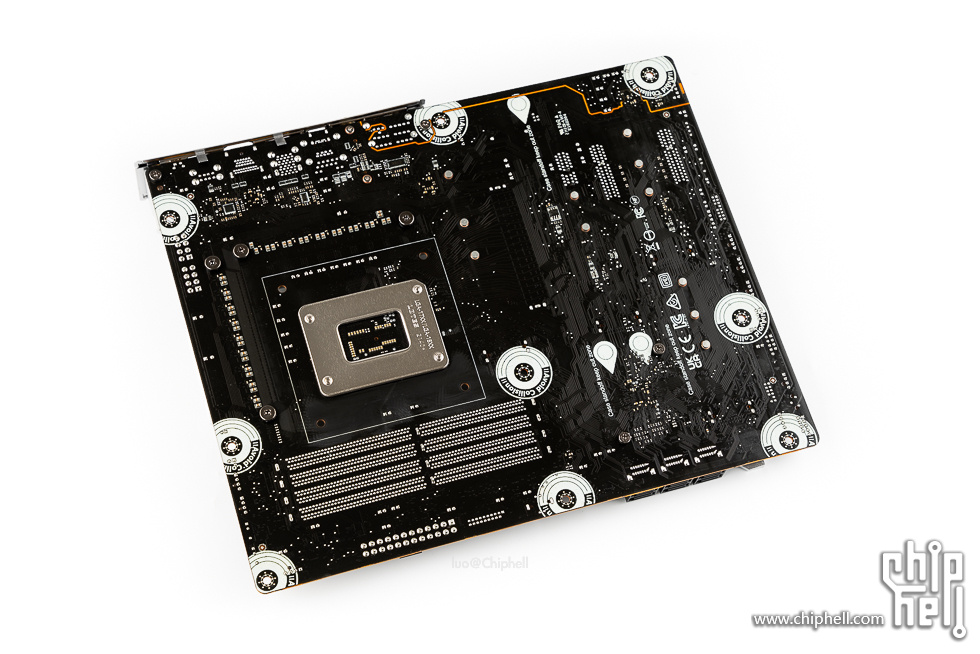

主板背面，第一条PCIe为PCIe 5.0，采用的是SMT贴片工艺。

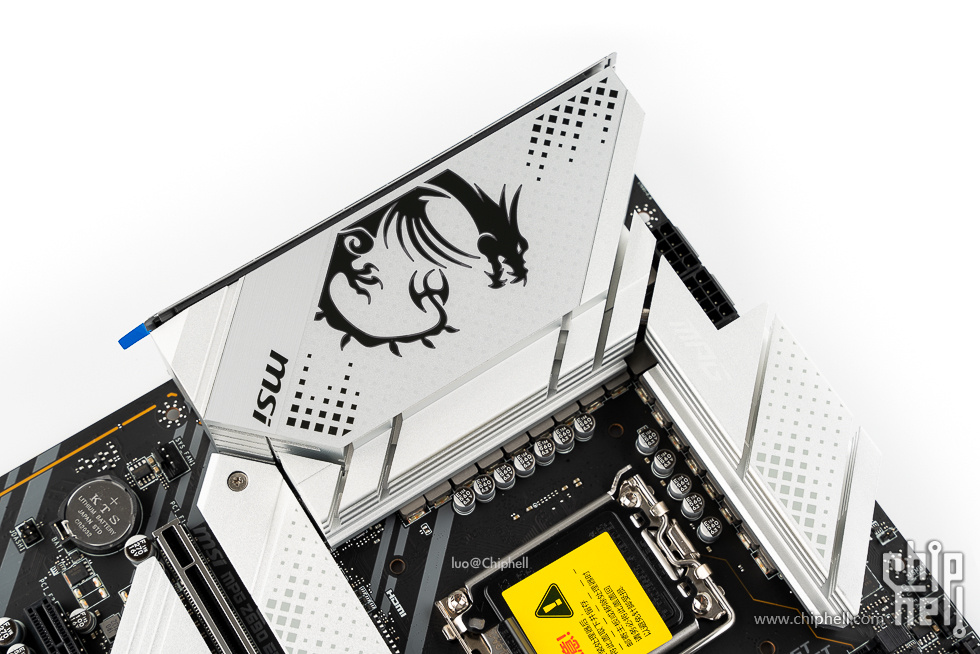

银白色带有龙盾标志的接口保护罩，金属材质，带有RGB灯效并具有散热功能。


供电部分了采用75A 18相直连式供电（16+1+1），核心供电的PWM控制器为RAA229131，核心与核显供电搭配的是RAA220075R0和MP87992，用料不错。

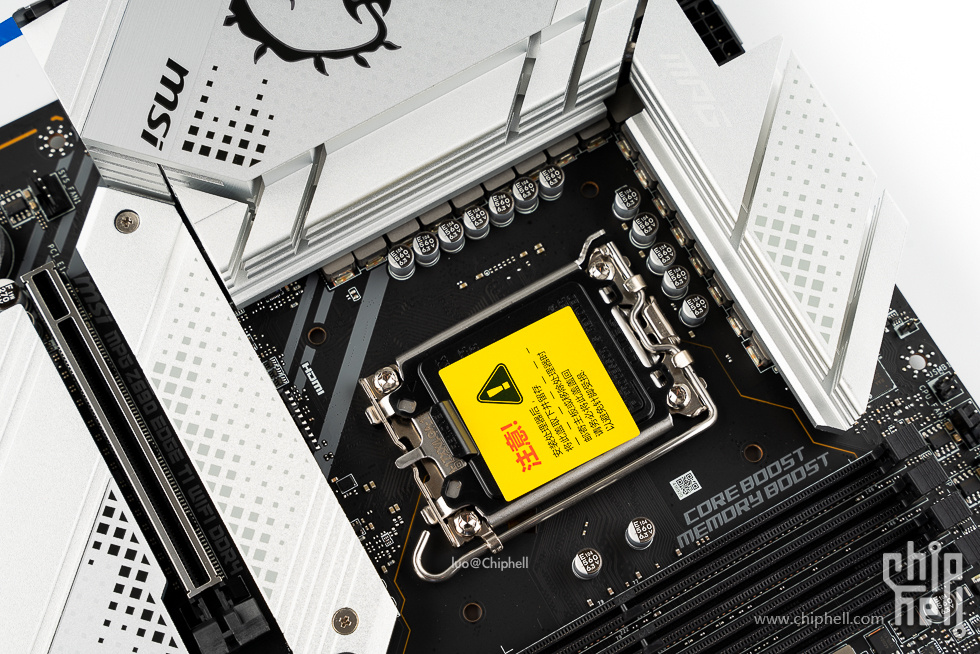

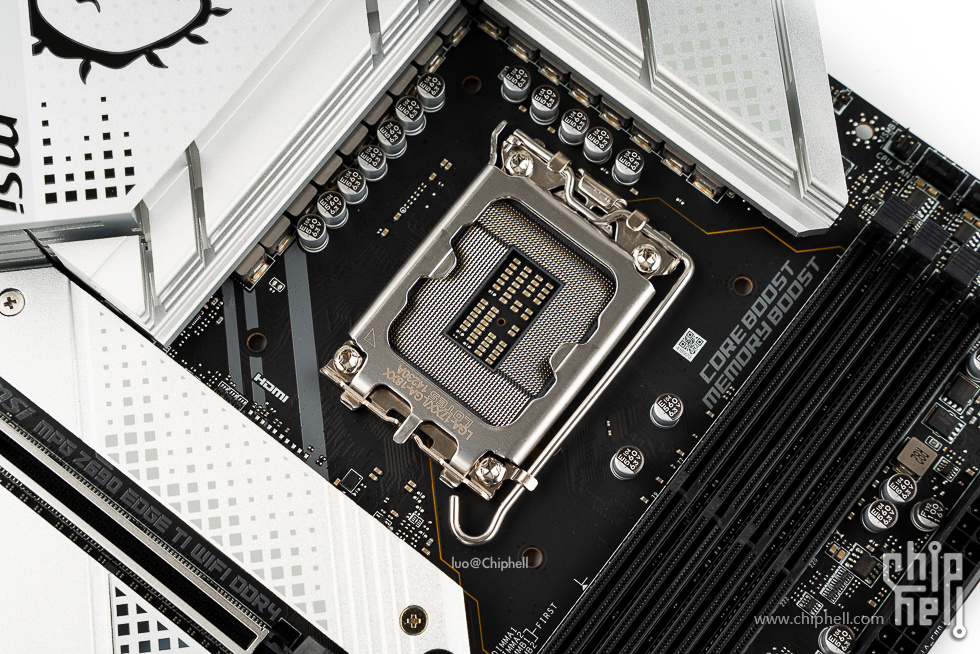

LGA 1700 插座，针脚非常密。


8pin+8pin CPU供电。

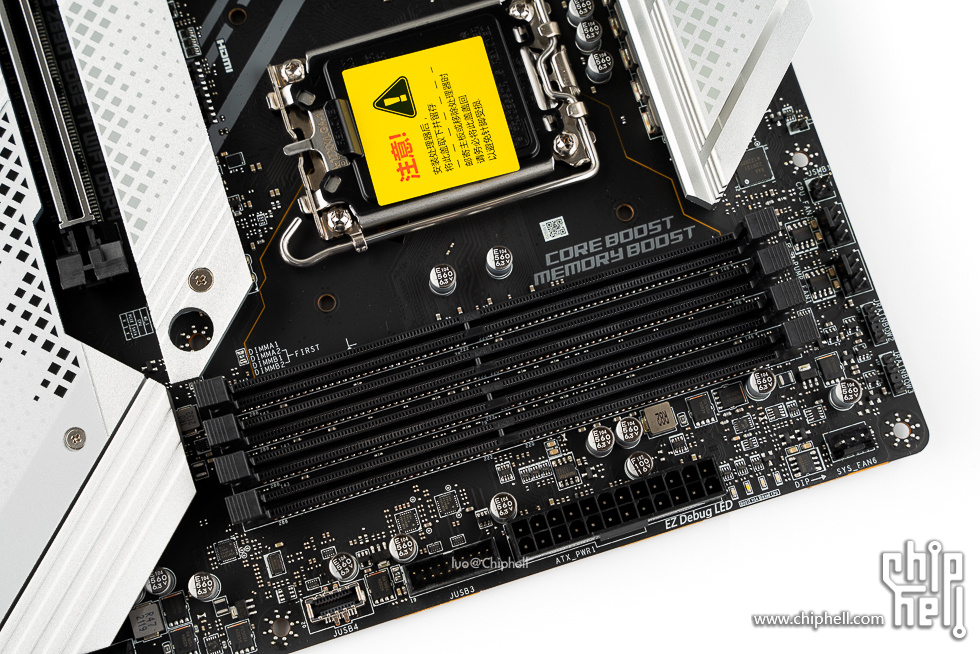

四条DDR4内存插槽，使用双向卡扣设计，标称支持最大128GB（4*32GB）的DDR4-3200内存，支持双通道和XMP，标称超频支持达到5200MHz以上。

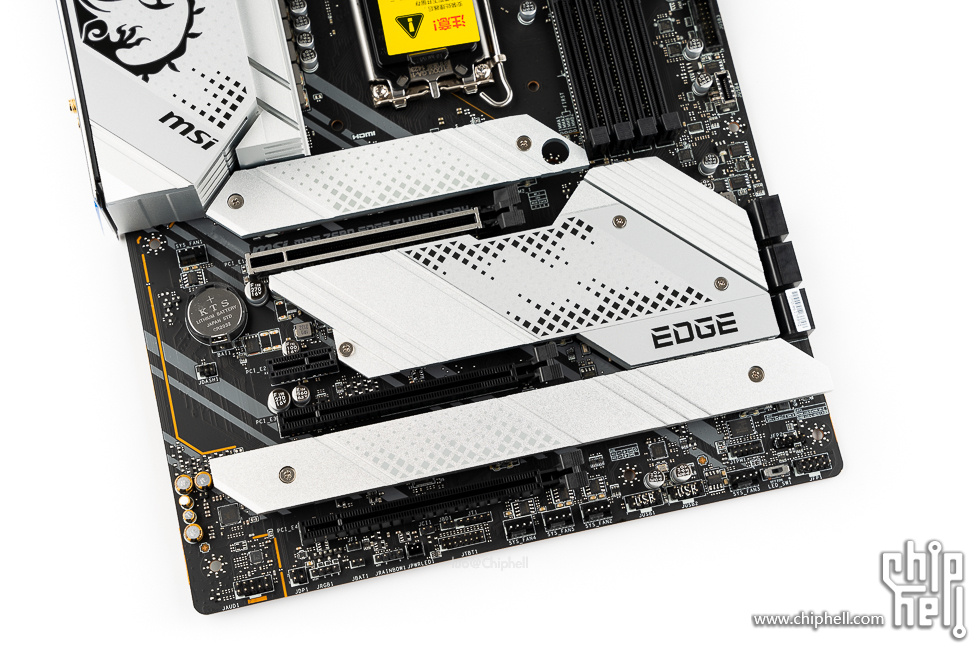

主板下方部分覆盖了大面积的散热装甲，第一条为PCIe 5.0 x16插槽，由CPU提供，包边加固设计，其下两条为全长PCIe 3.0,由Z690芯片组提供。


主板后方I/O挡板的颜色为白色，与正面装甲保持一致。接口包括Flash BIOS按钮、2个USB2.0、HDMI、DisplayPort、6个USB 3.2 Gen2（其中1个为Type-C型）、1个2.5Gb LAN有限网口、WiFi天线连接端、5个3.5mm音频输出和1个S/PDIF光纤输出。


集成声卡部分的隔离线。

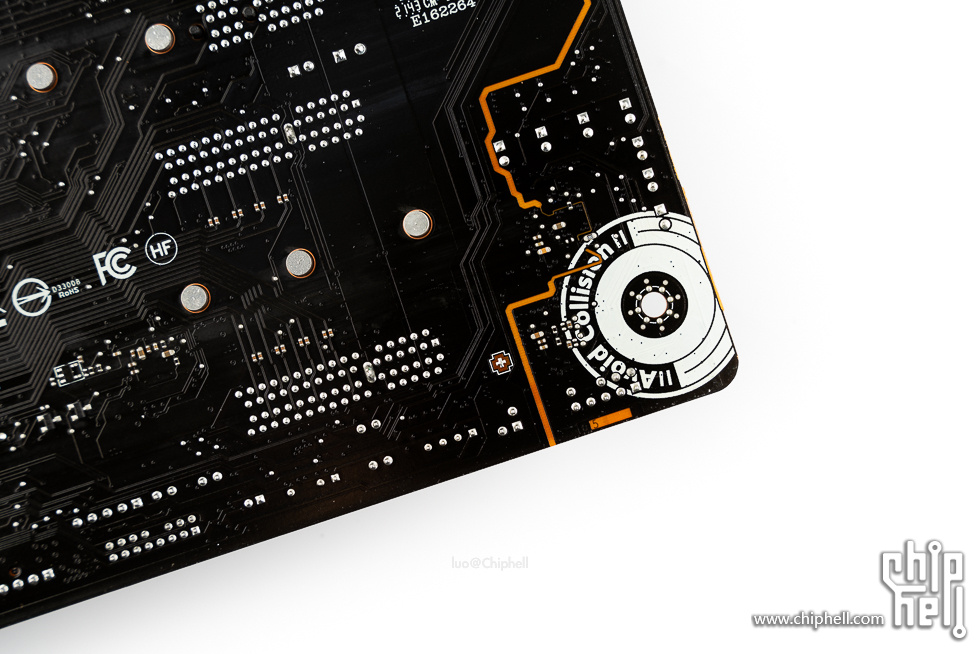

主板为6层PCB。

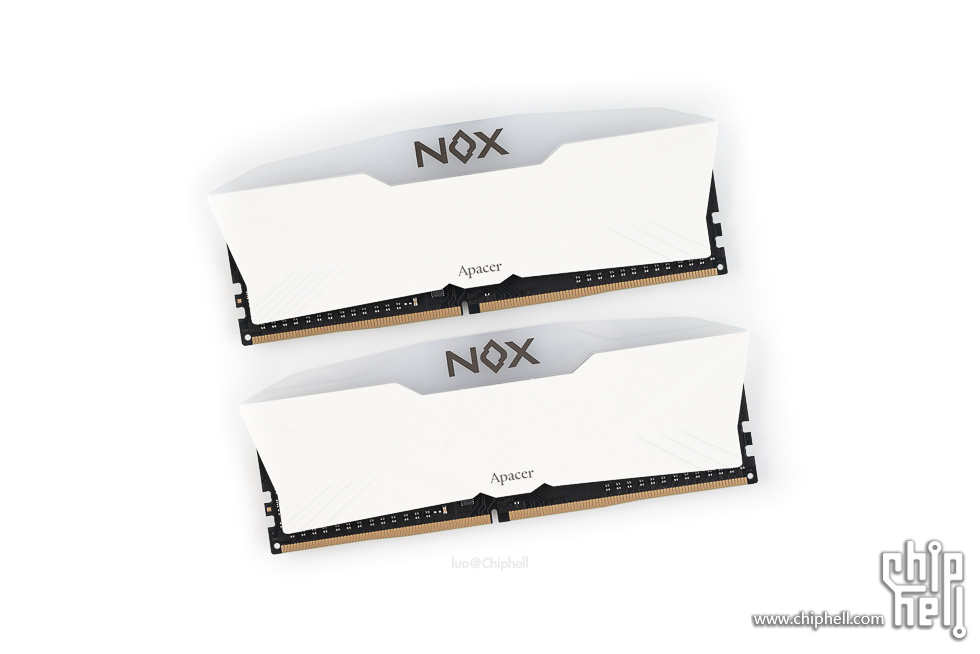

内存为宇瞻 暗黑女神 NOX 白色 DDR4 3600 8GB × 2，适合搭建白色风格的主机。


内存顶部的导光带，面积宽大，导光效果不错。


背面有铭牌贴纸。


安装内存后的效果。




内存顶部宽大的导光带。




西部数据 SN850 500GB。

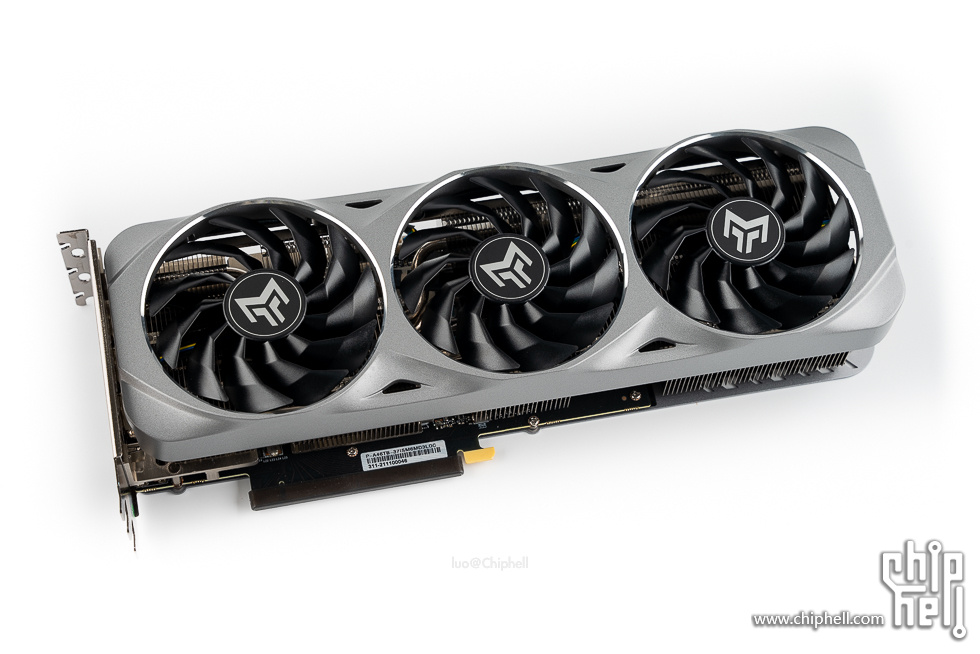

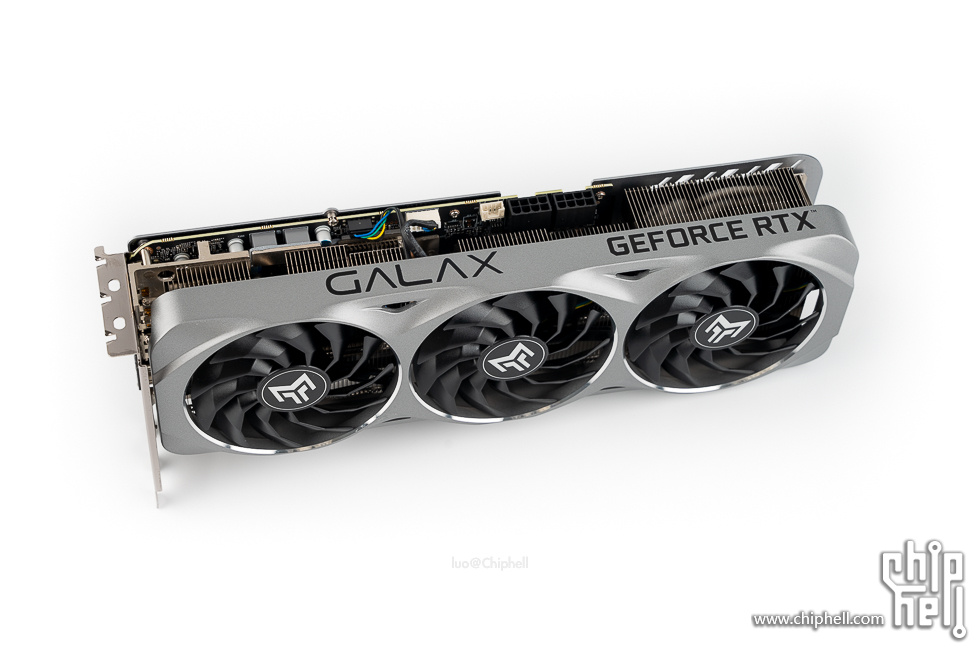

影驰 GeForce RTX 3070 Ti 金属大师 OC，全金属散热风扇罩，整体银色配色，质感极佳。

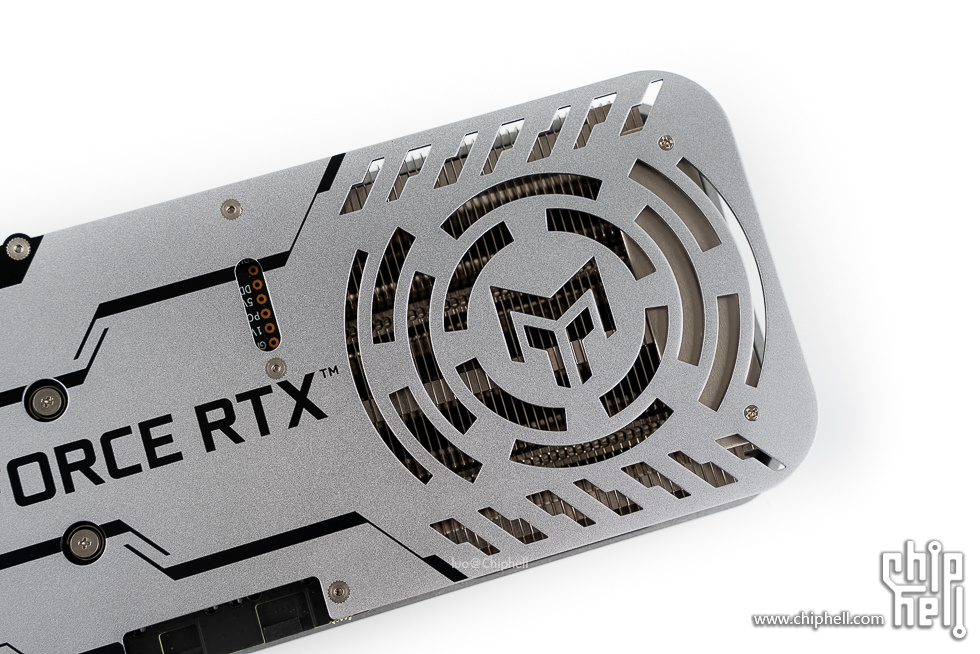

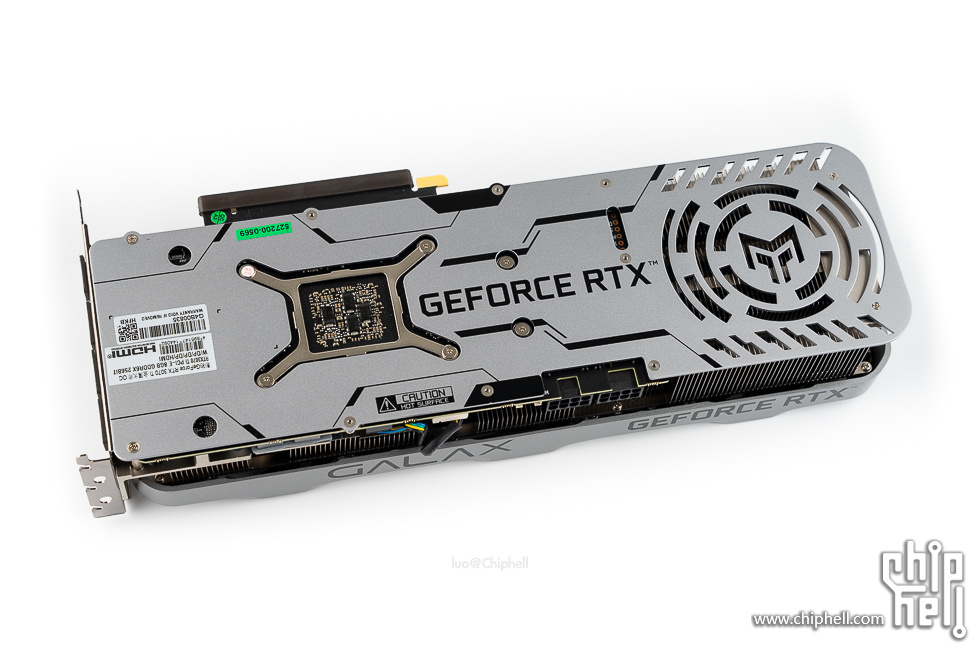

显卡金属背板，上面印有Geforce RTX字样，前部有贯穿风道设计。


显卡立起来的效果，无光设计，顶部印有影驰logo和Geforce RTX字样。

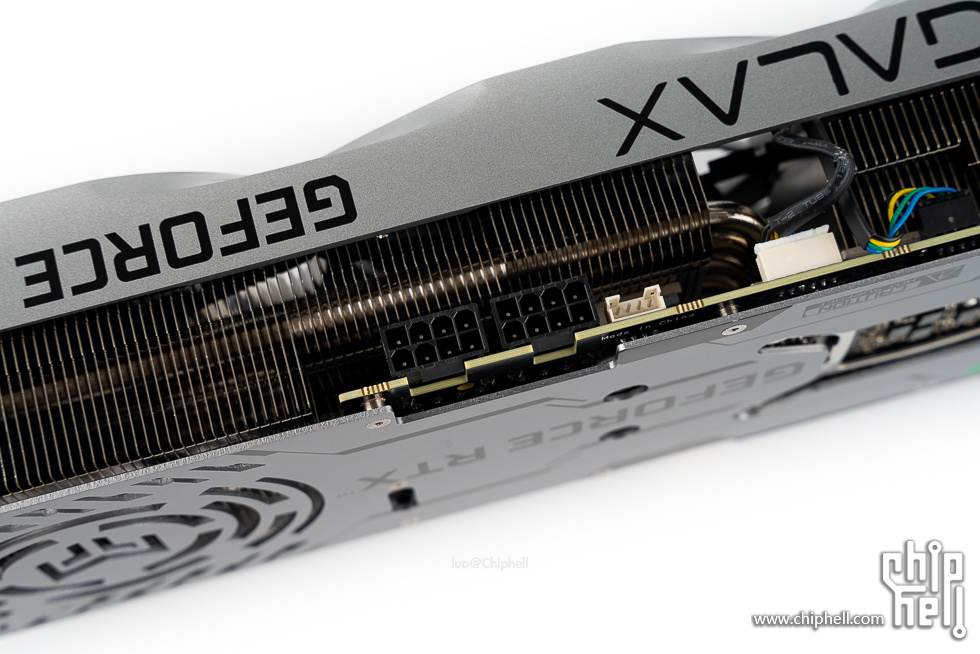

8pin+8pin显卡供电。


前部的贯穿风道，上方有金属大师系列的logo开孔。

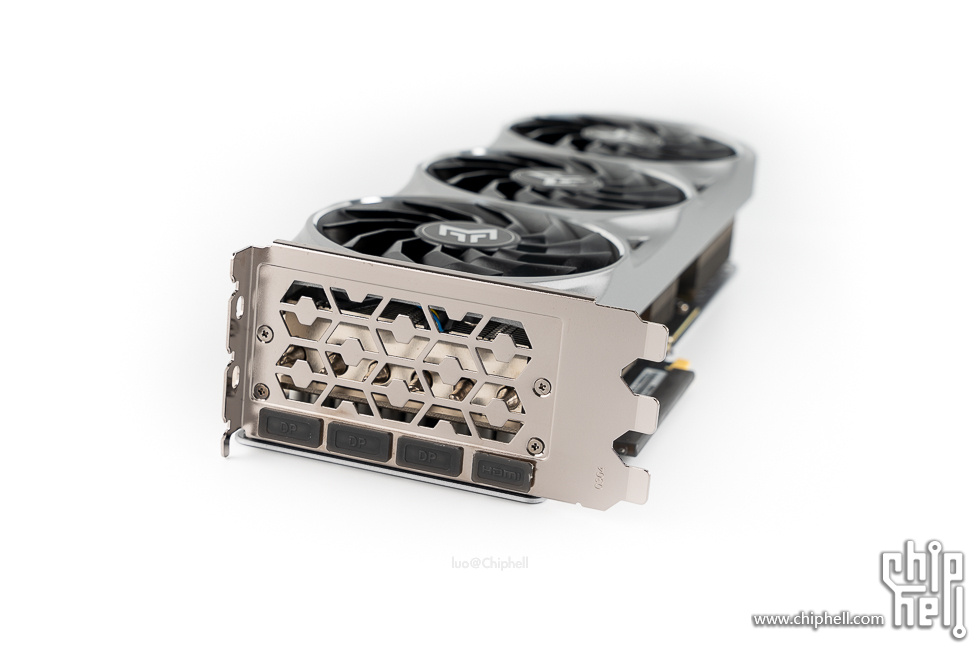

显卡接口部分，包括3个DP和1个HDMI。

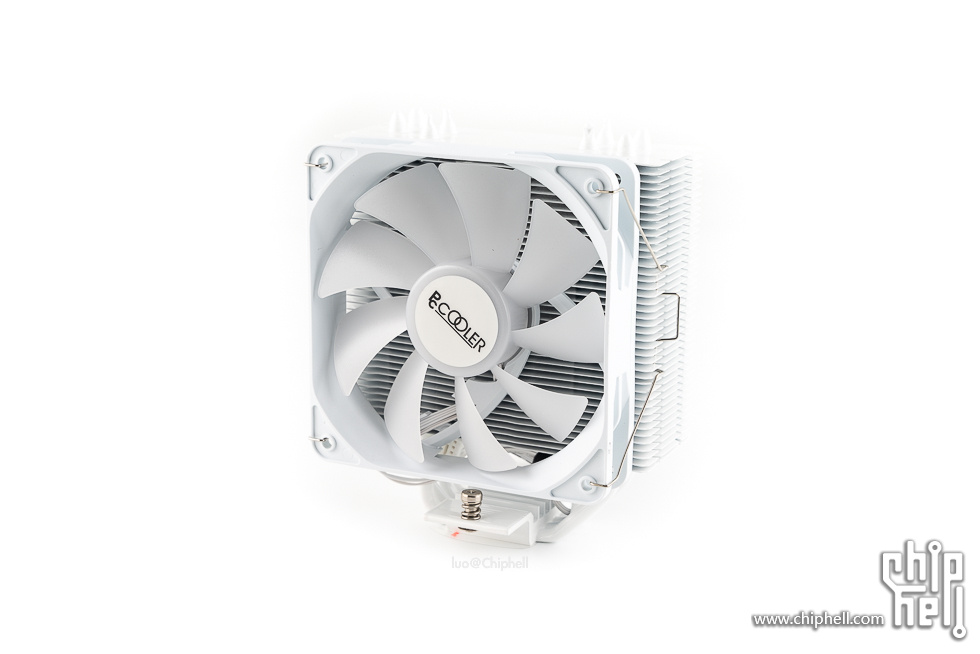

超频三 东海 R4000W，白色单塔，采用12cm的ARGB风扇，实测效能还不错。

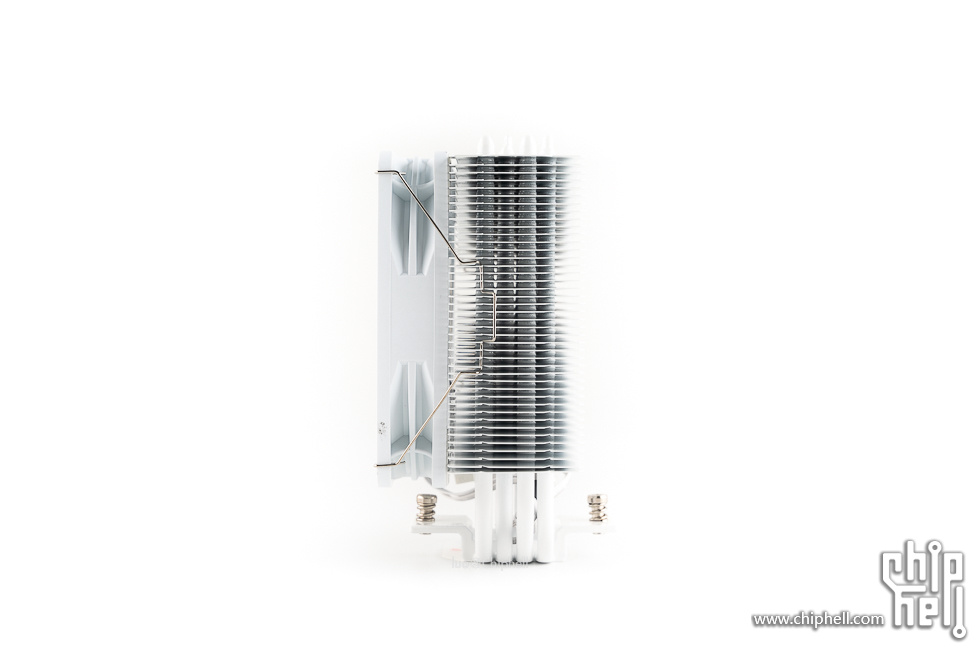

散热器侧面，鳍片采用了白色喷漆。

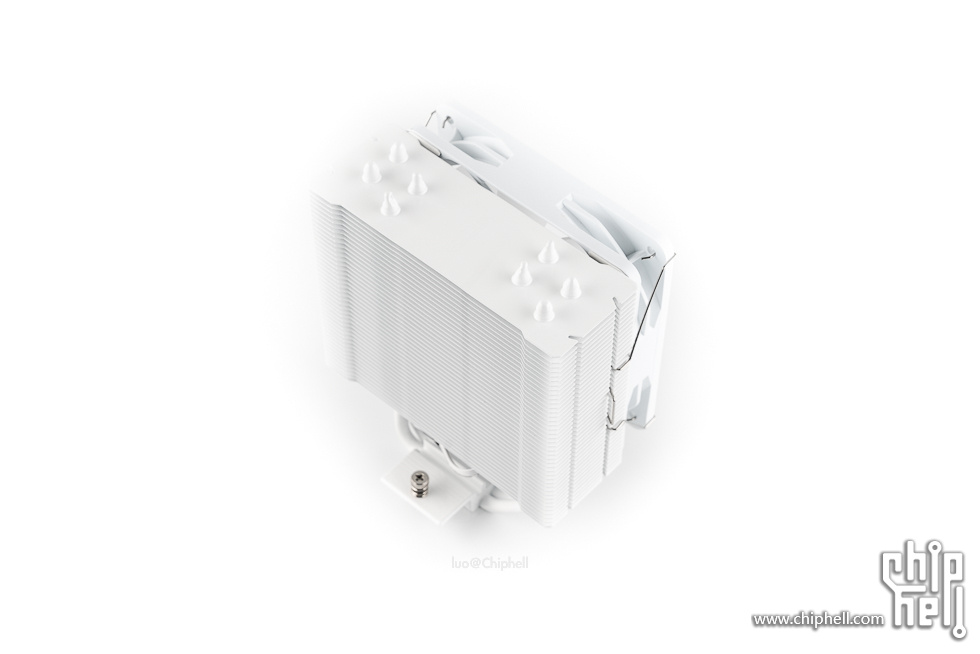

散热器顶部，4热管配置。


底座，采用热管直触方式。


机箱风扇使用的是超频三EF120，采用了多光圈设计，能实现酷炫的ARGB灯效，全速时风量达到61.3 CFM。

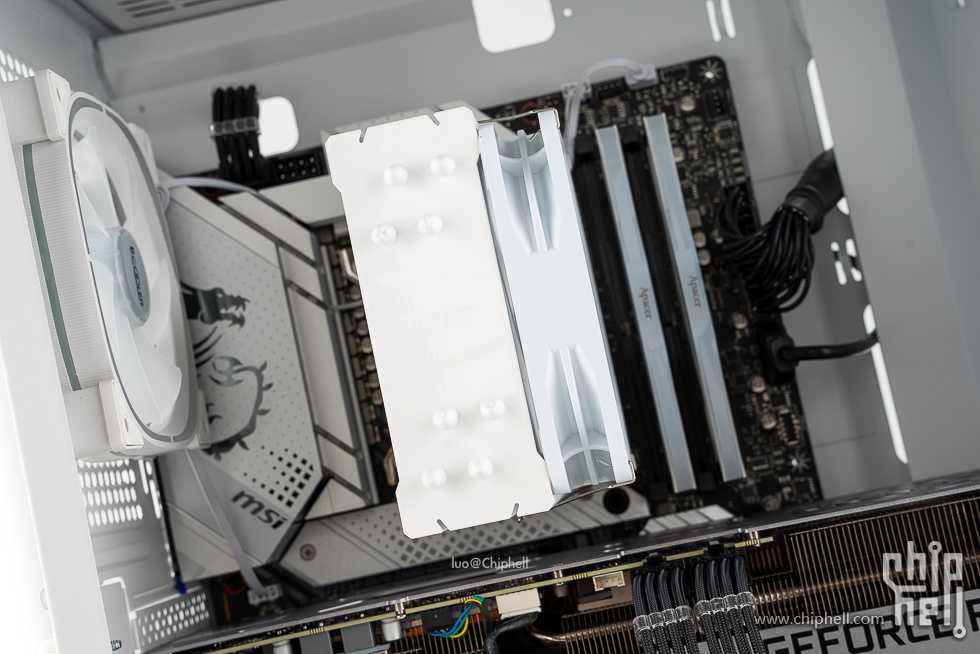

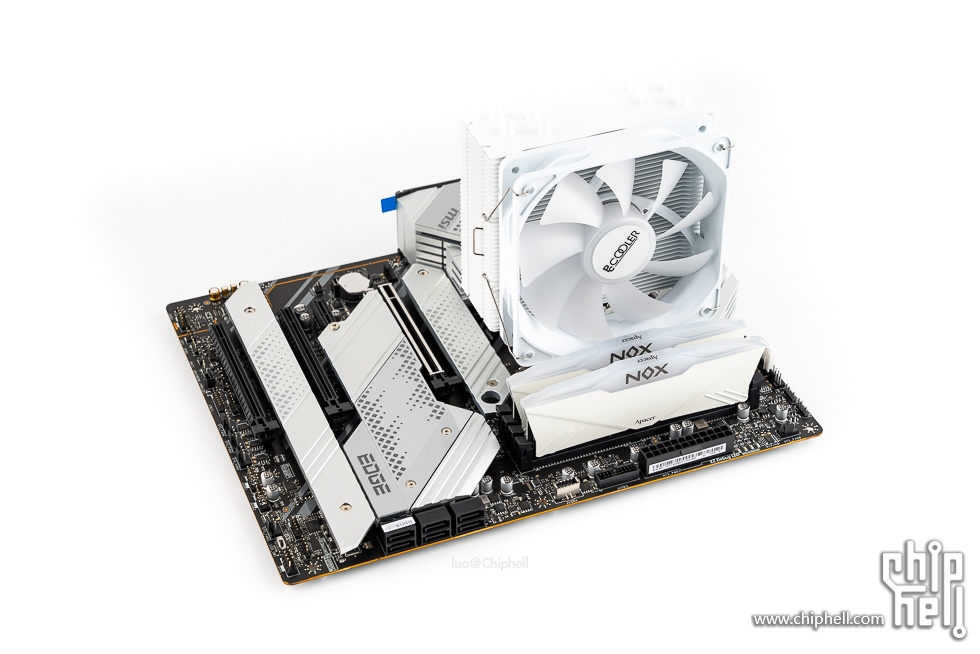

安装上CPU散热器后的效果。

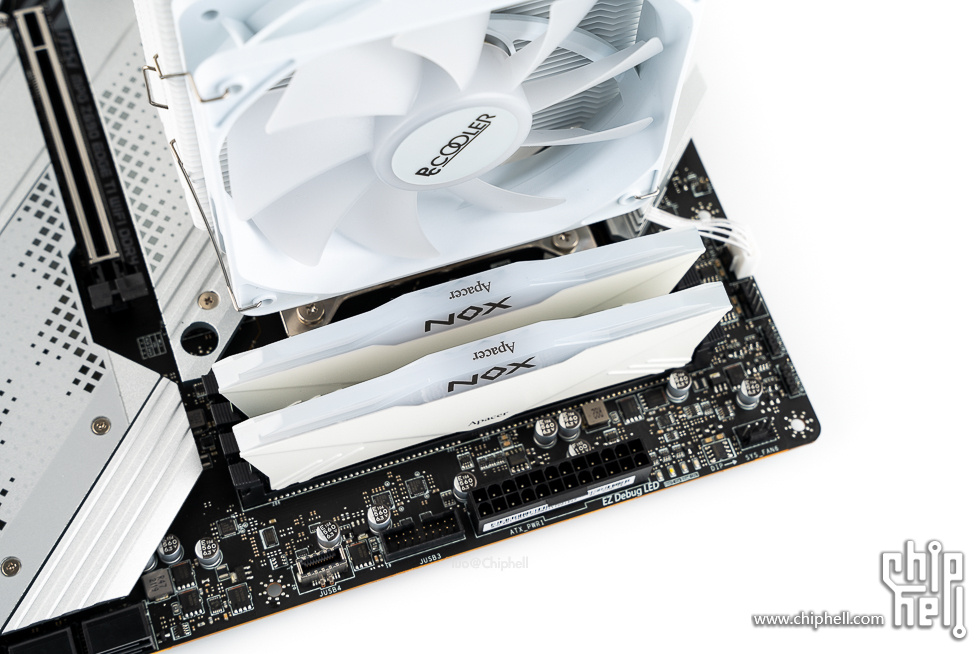

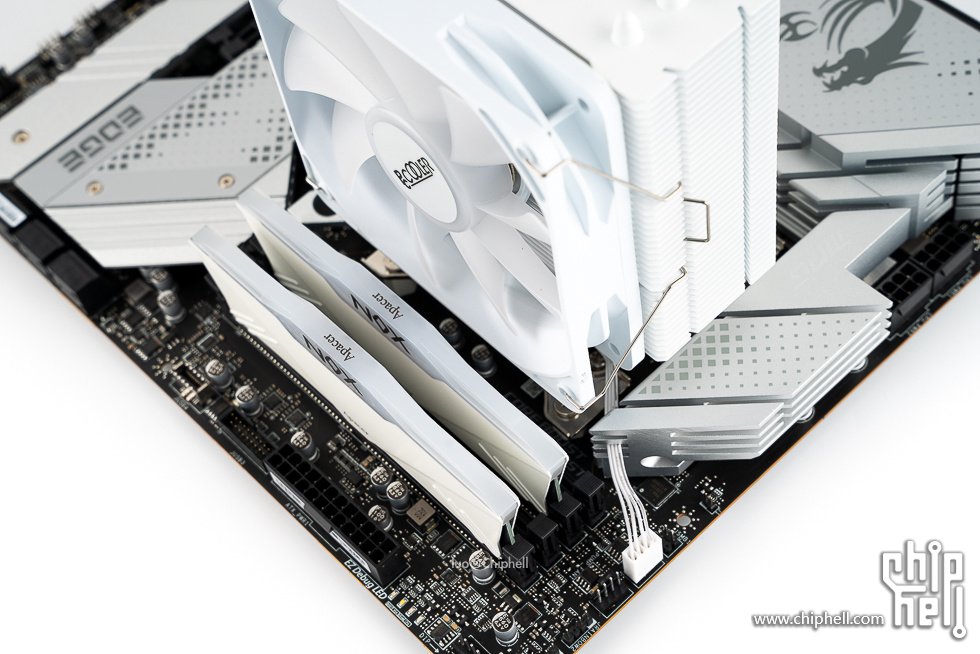

内存兼容性方面无问题。

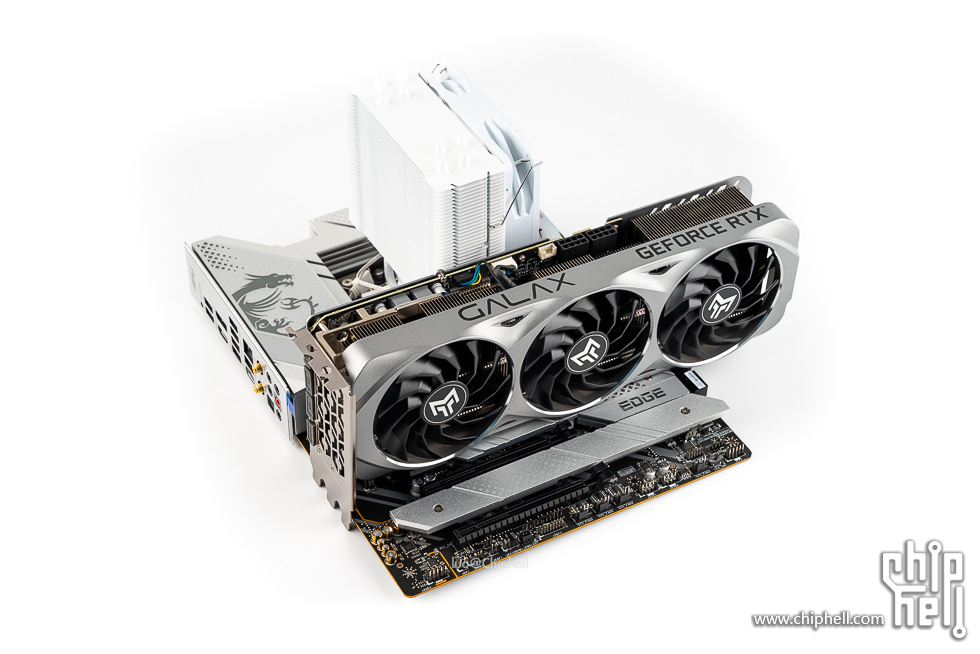

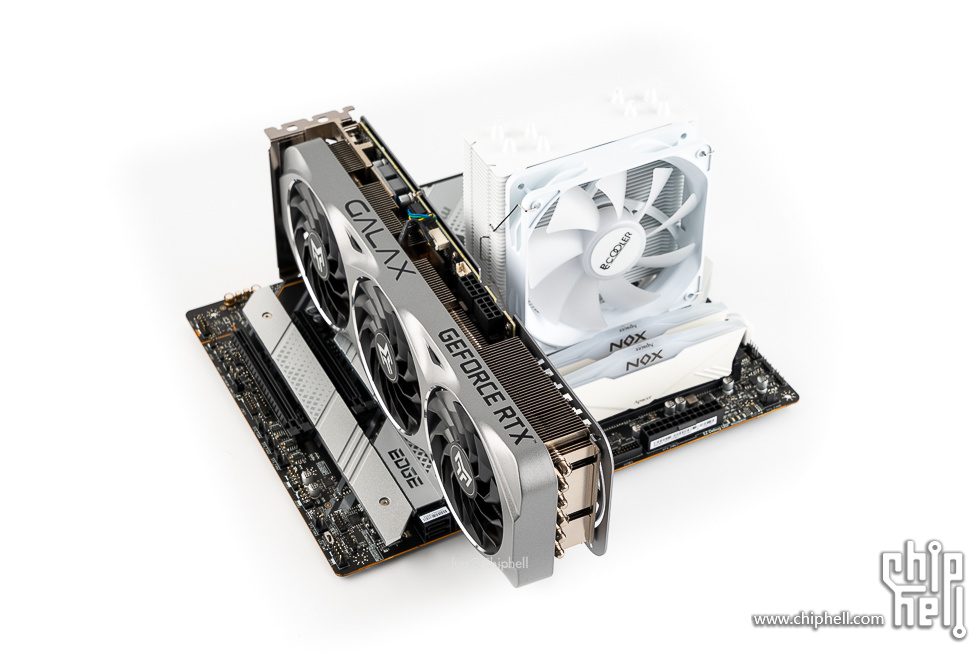

假组上显卡，平台完成。






安钛克 HCG850 Gold，采用全日系电容，带有10年质保，能放心使用。

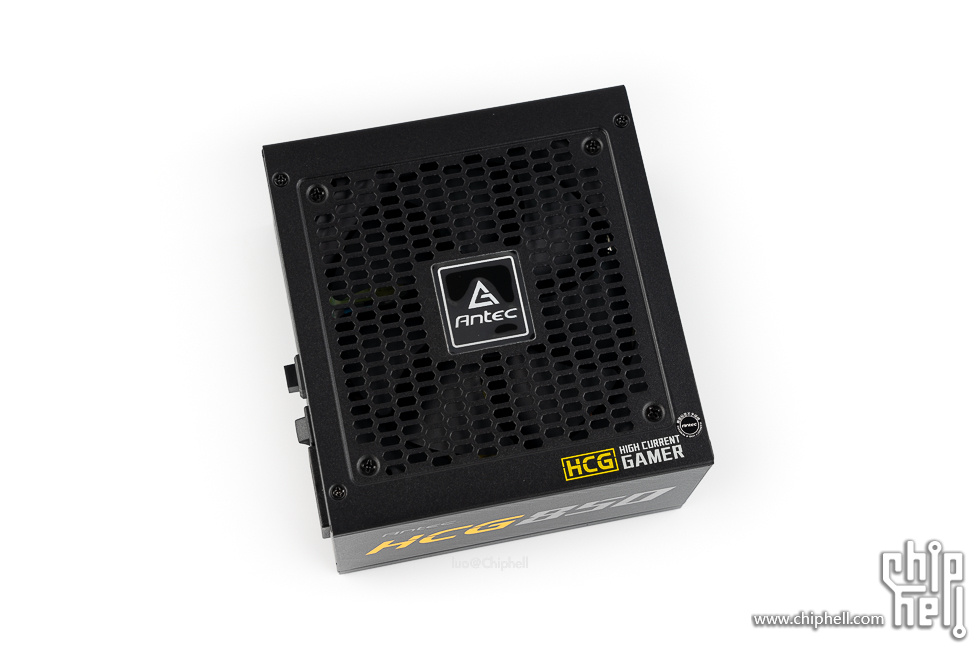

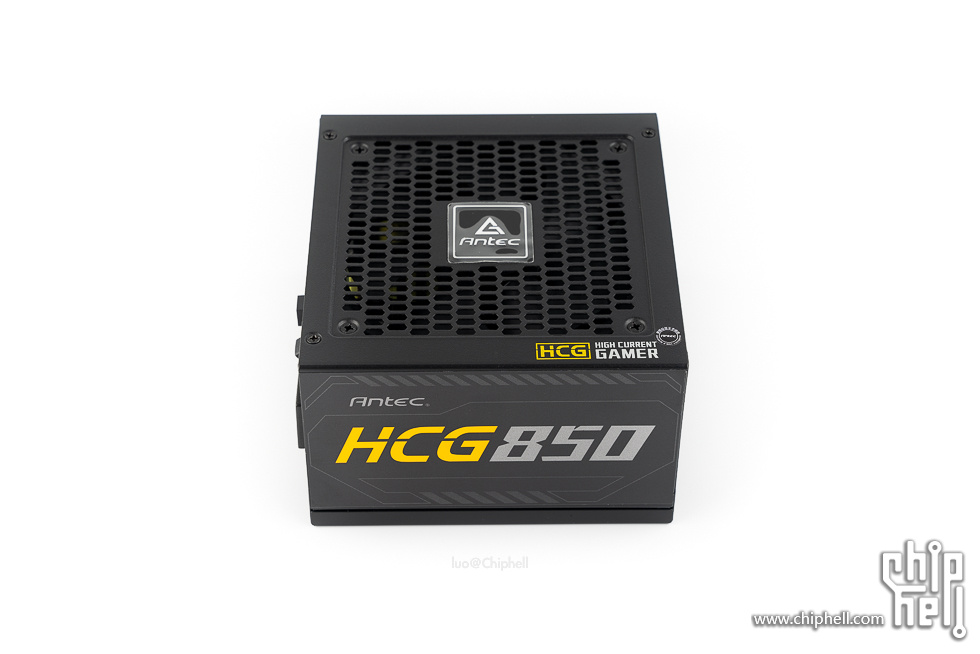

风扇侧，中间有安钛克的logo。

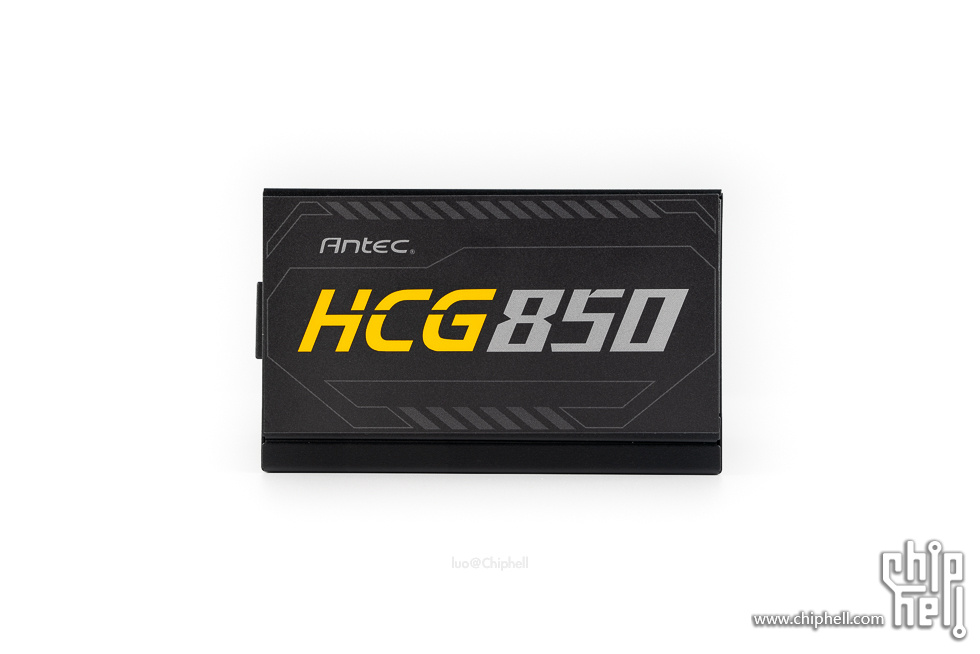

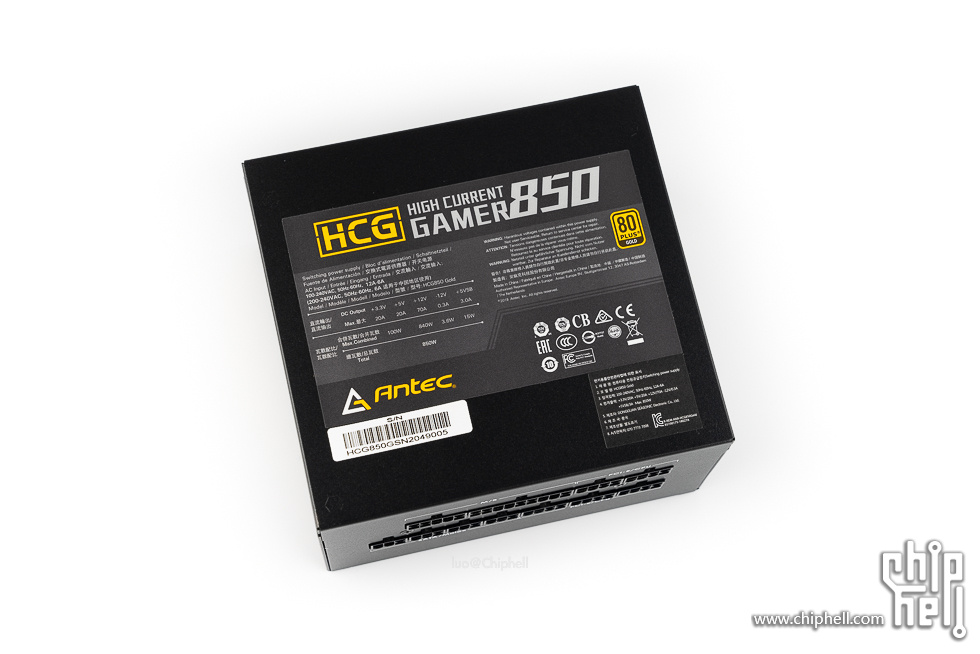

电源侧面贴有型号贴纸。


HCG系列。

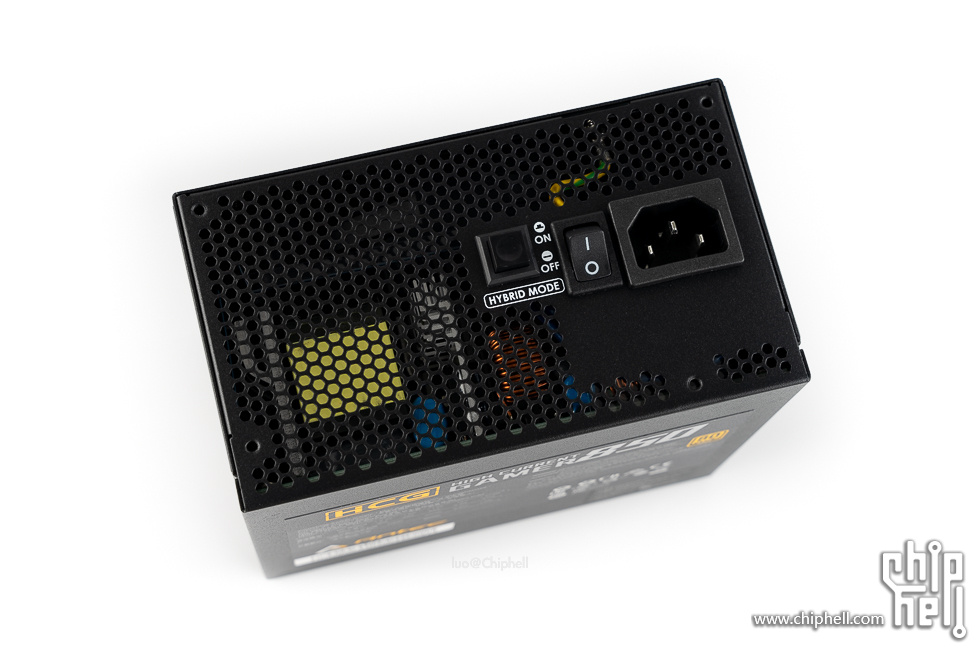

输入接口侧，可以看到大面积的散热开孔，风扇模式按钮也位于此处。


全模组接口部分。


超频三 IE200。

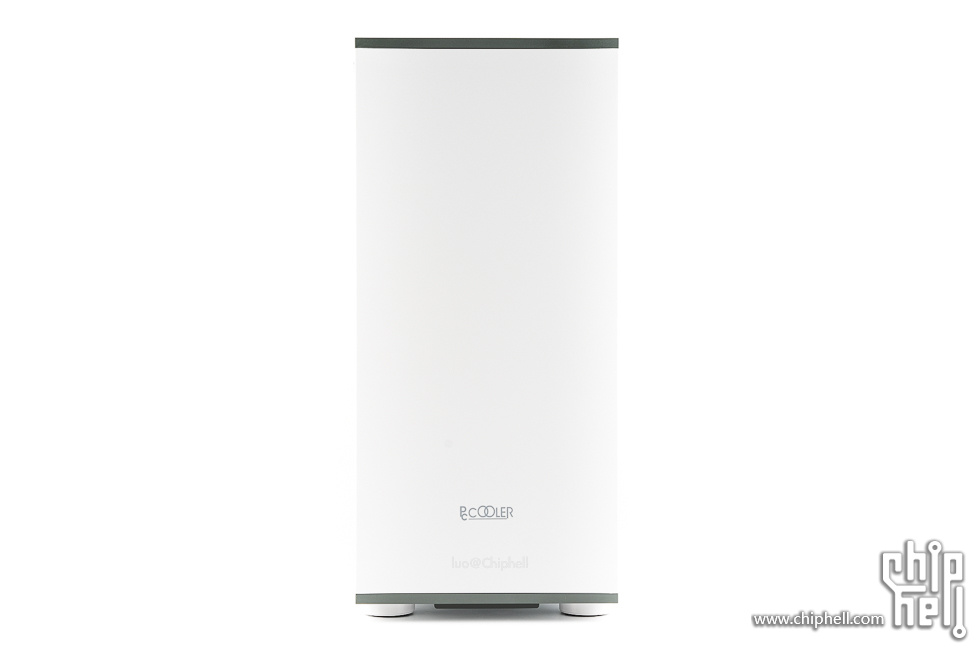

前面板非常简洁，除了logo外没有别的点缀了。


机箱背面，标准的电源下置设计。


主板侧一览，上方为侧透玻璃设计，中间为接口及按钮，下方为进风口，提供辅助散热风道。

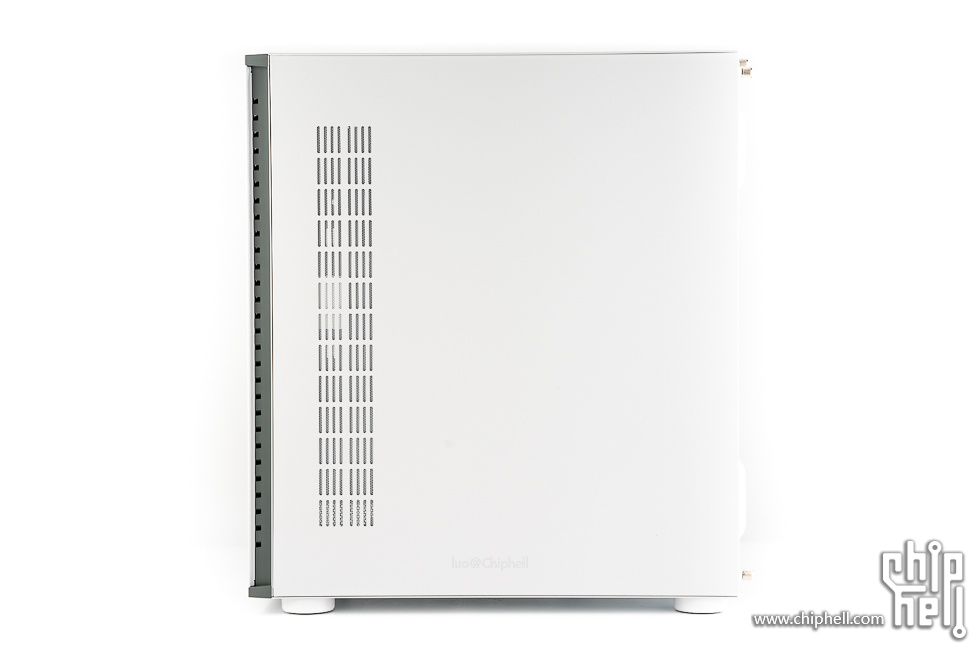

右侧板。


机箱顶部，开有散热开孔。


前面板上的超频三logo。


机箱侧面接口及按钮，从左至右依次是USB 2.0 × 2、音频接口、USB 3.0 × 1、灯光切换按钮、重启按钮、开机按钮。

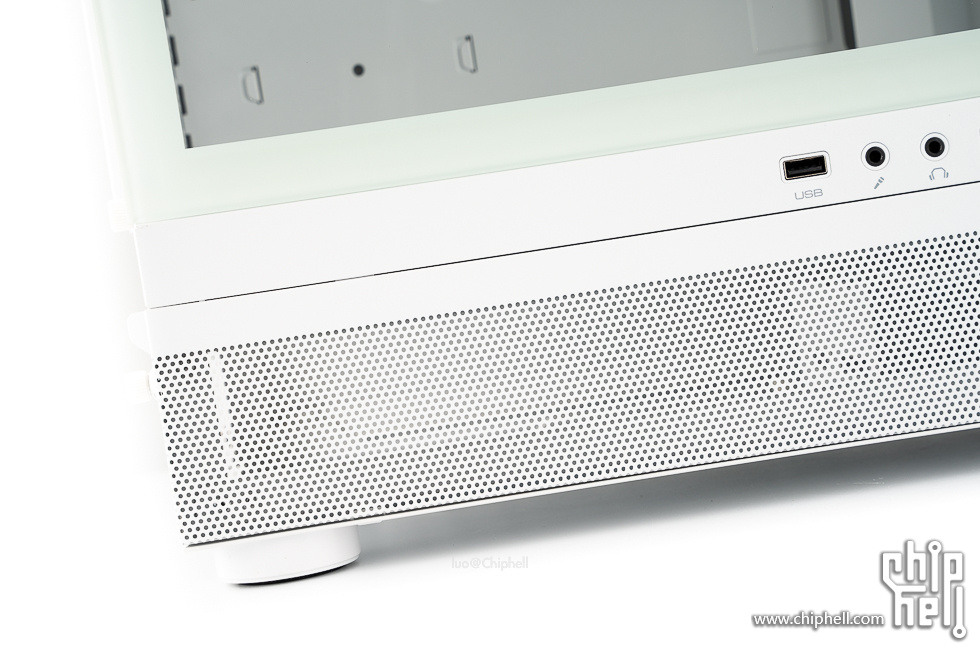

下方的冲网开孔。

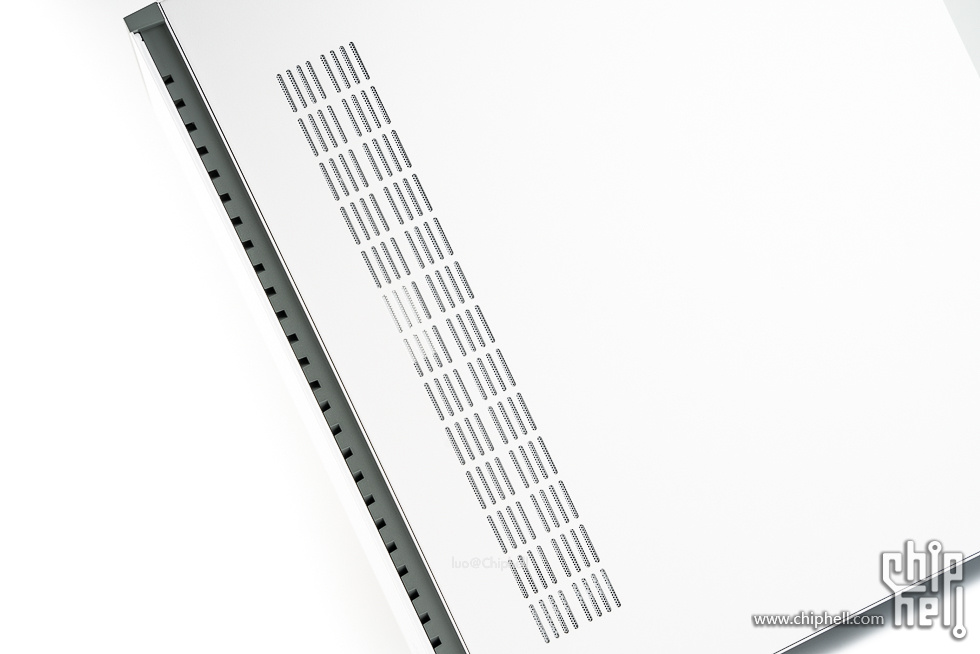

右侧板，前部开有通风口，可以提供进风，内侧也贴有防尘网。

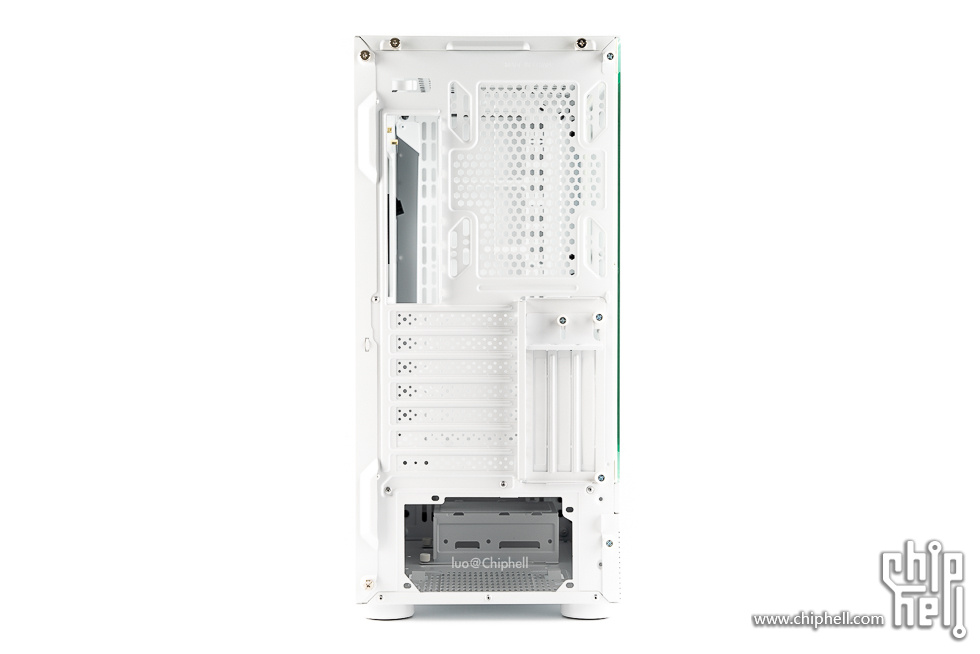

机箱背面，上方为后置风扇位和主板接口区域。


下方是7个PCIe插槽，同时支持3槽显卡竖装。

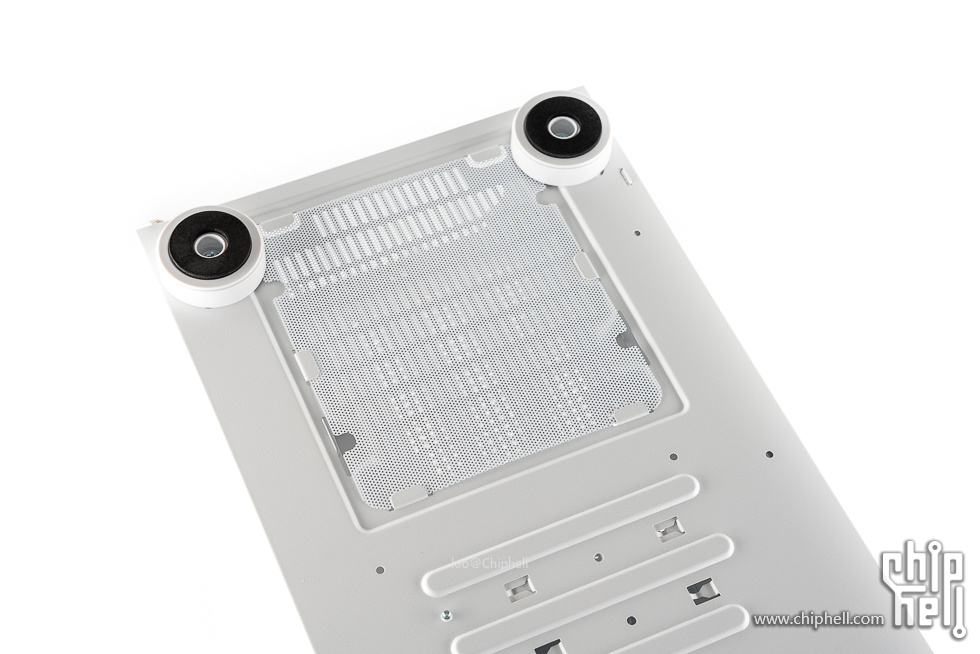

机箱底部一览。


机箱脚垫。


电源位的防尘网。

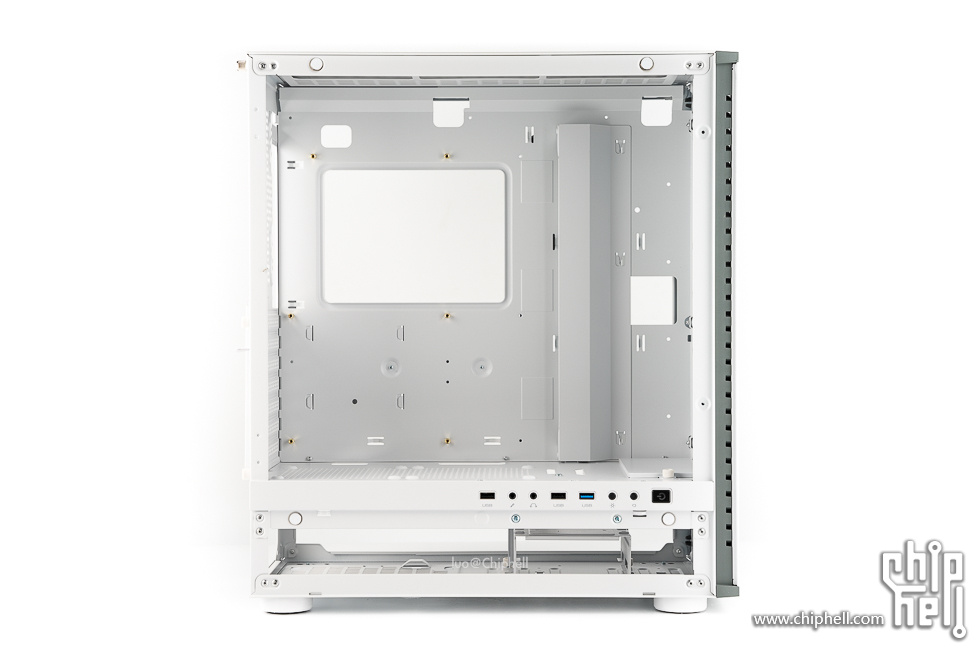

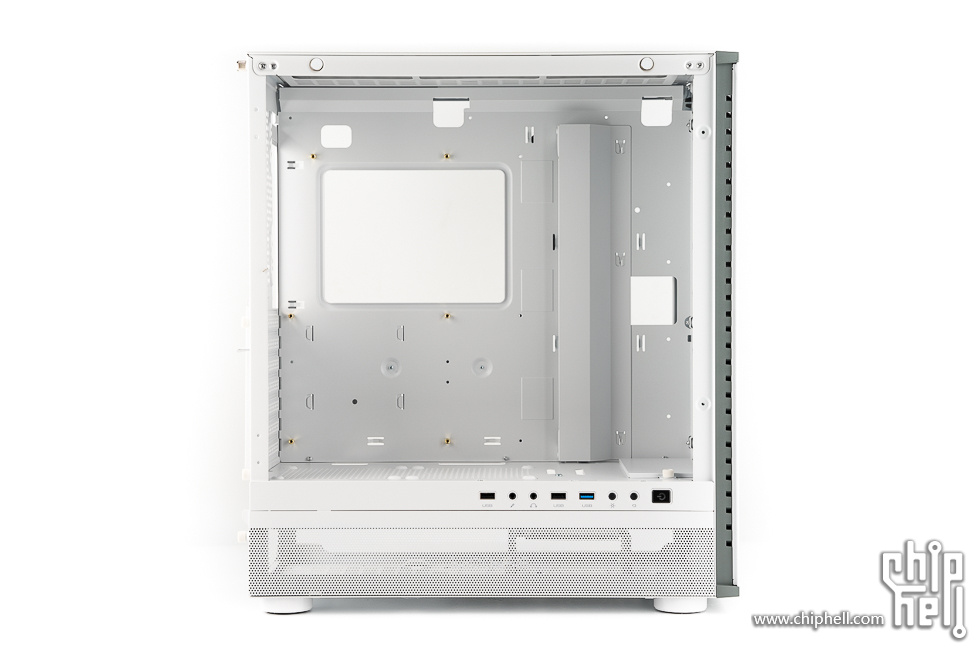

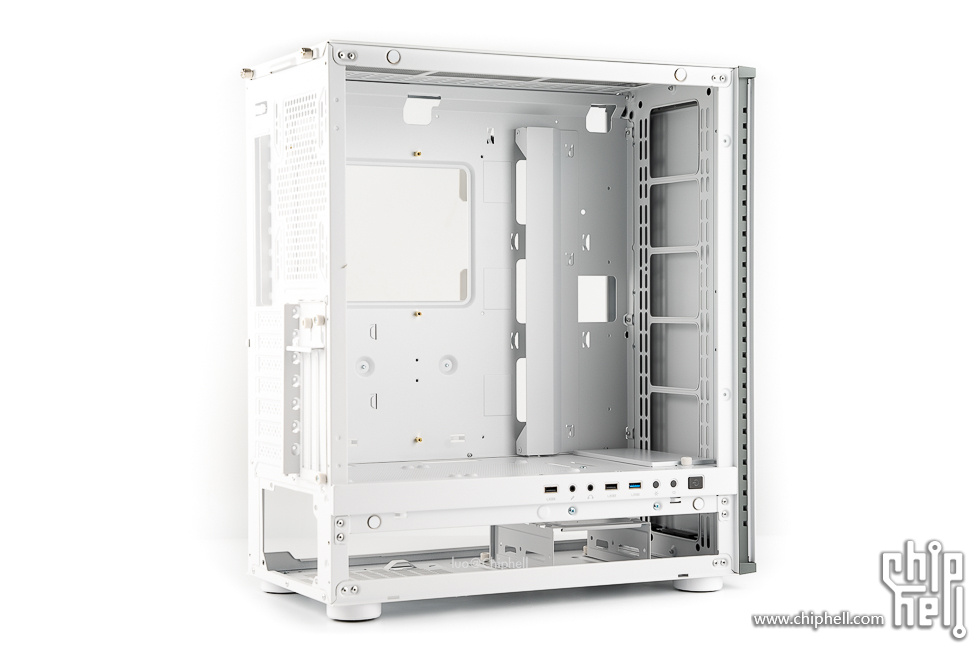

主板侧一览。

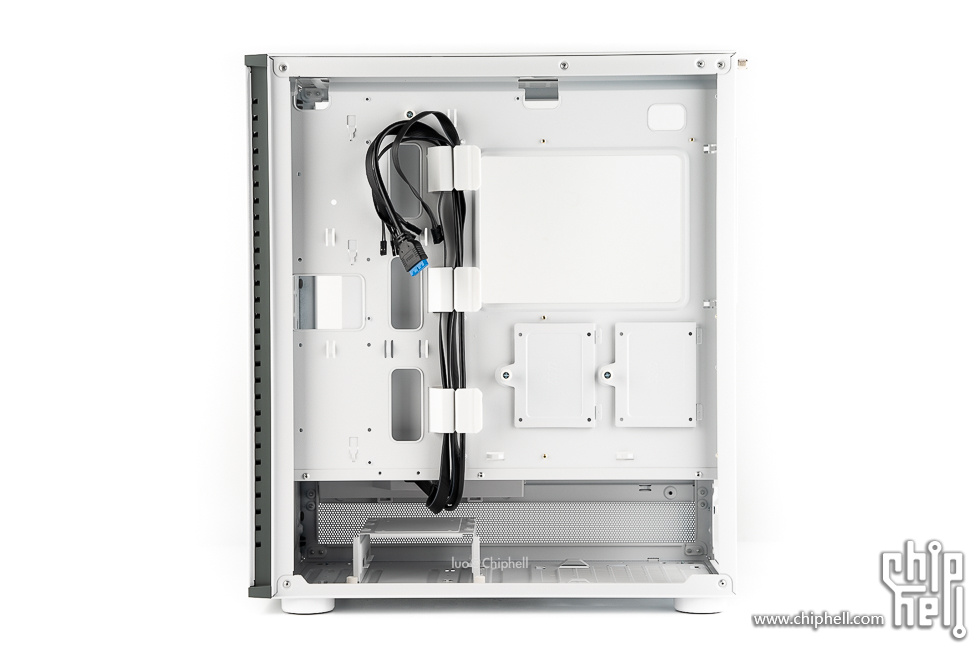

背线侧一览。


侧面视角。

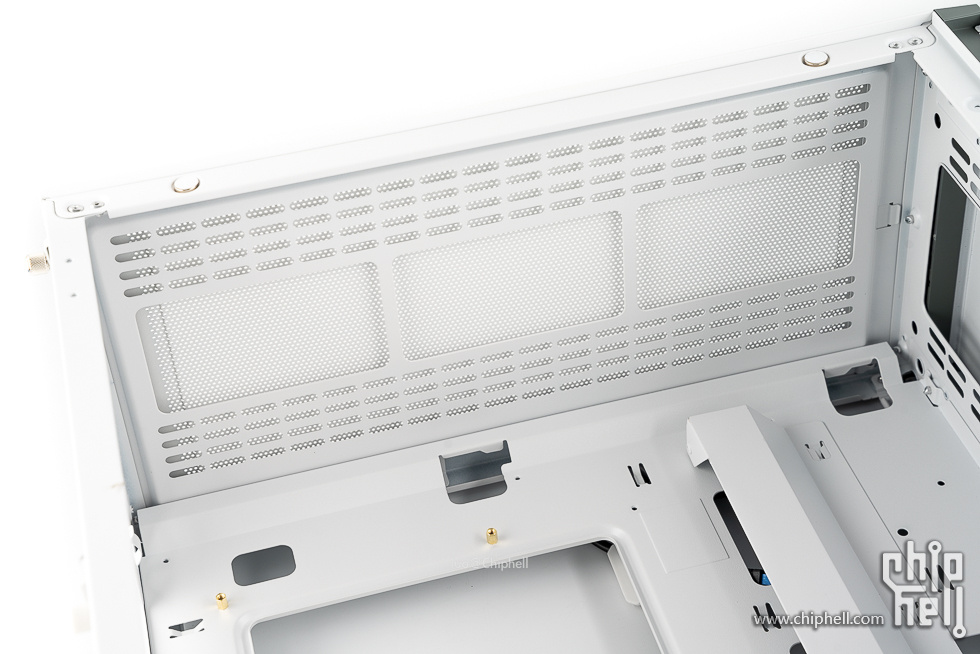

机箱顶部，支持360冷排安装。

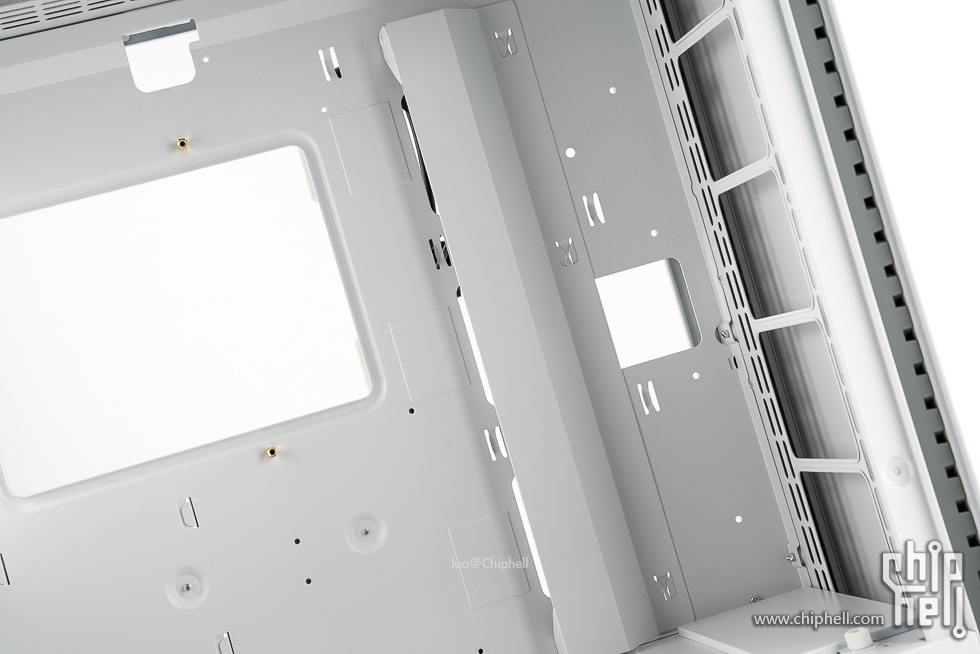

主板位。


机箱带有一个藏线盖板。

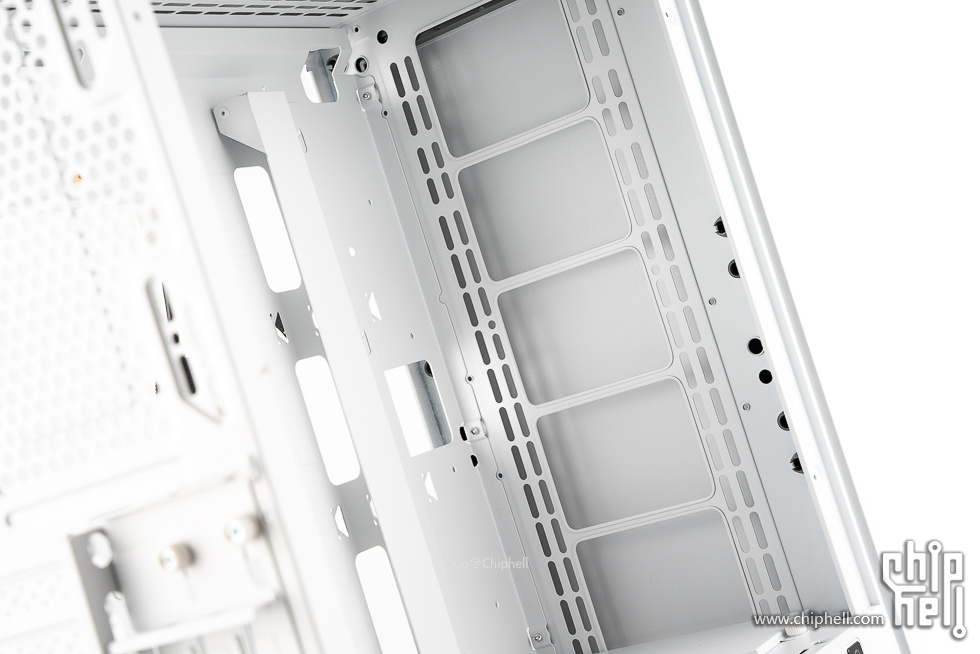

机箱前部的安装支架，支持风扇安装或冷排安装。


后置风扇位。

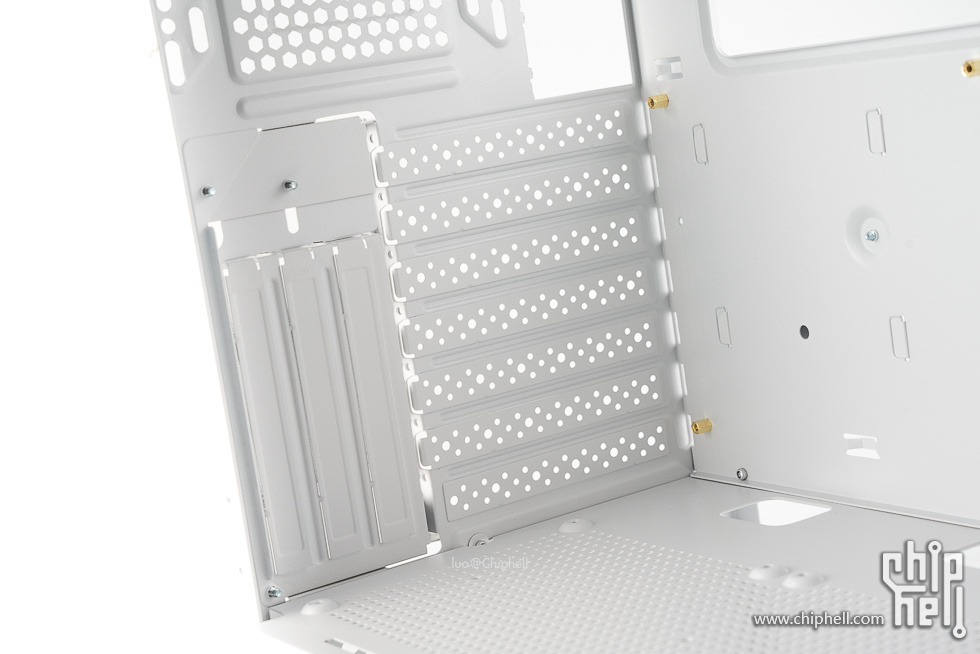

PCIe插槽区域。


前部的一个盖板，拆除后前部支持360冷排安装。

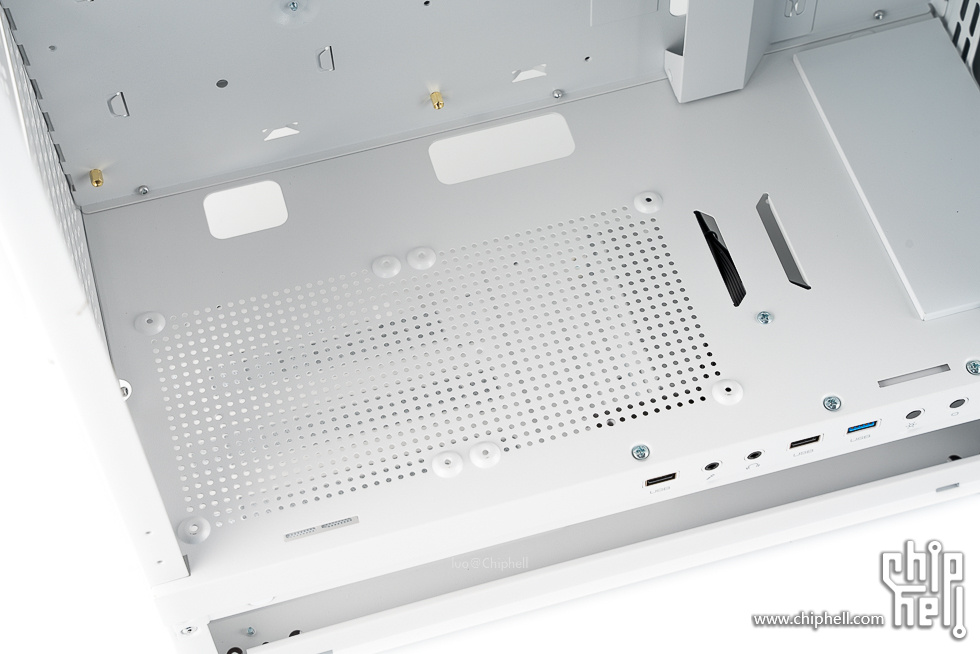

电源仓顶部，支持安装2把12cm风扇，为显卡提供额外进风。

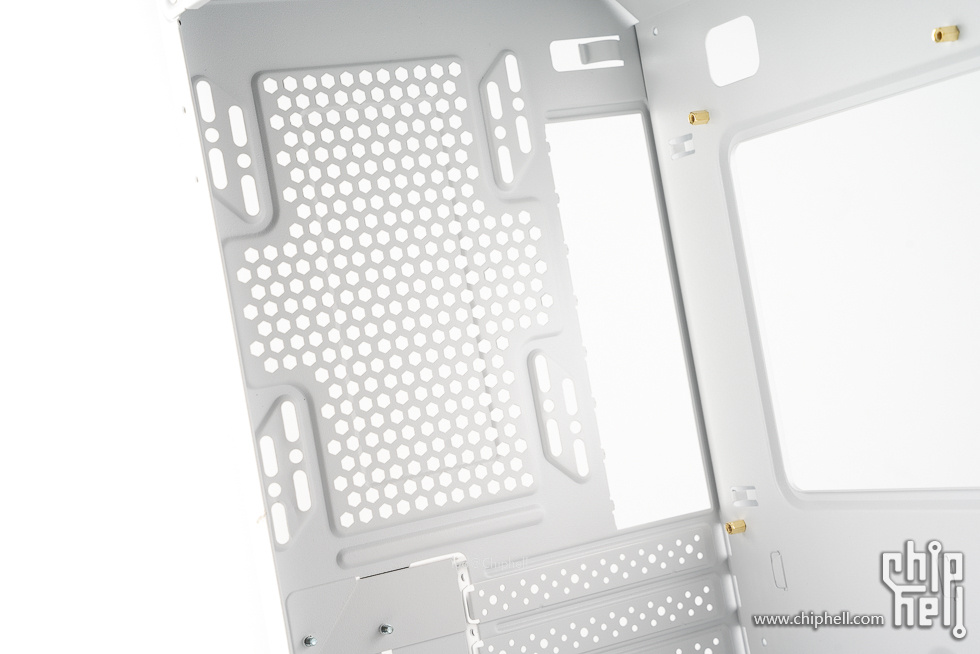

背线部分，主板部分开孔。

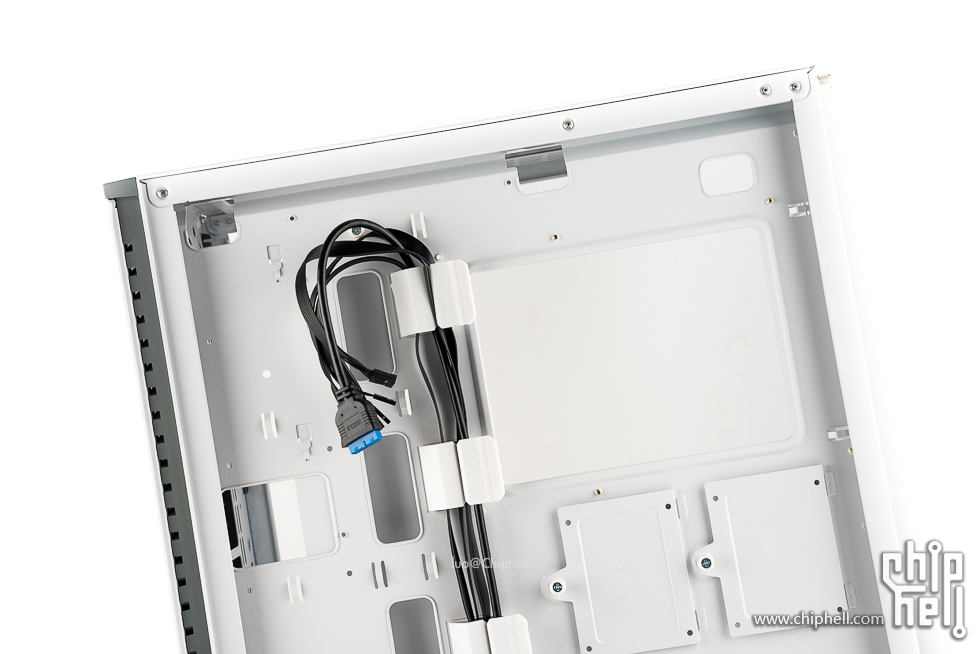

背线一览，带有塑料理线夹。


2个2.5寸硬盘安装位。


底部，前部为硬盘支架，后部为电源位。


性能测试

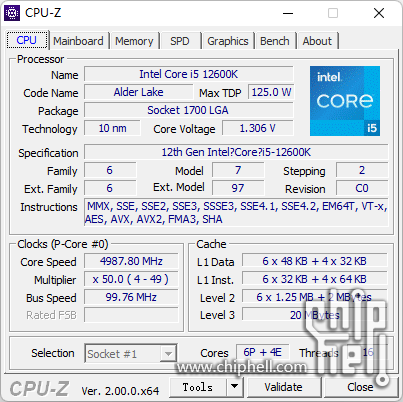

CPU-Z截图。


CPU-Z跑分测试。

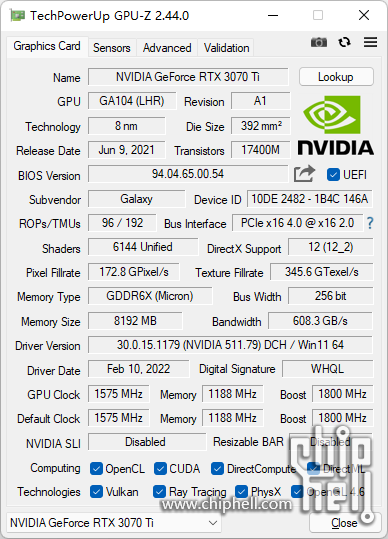

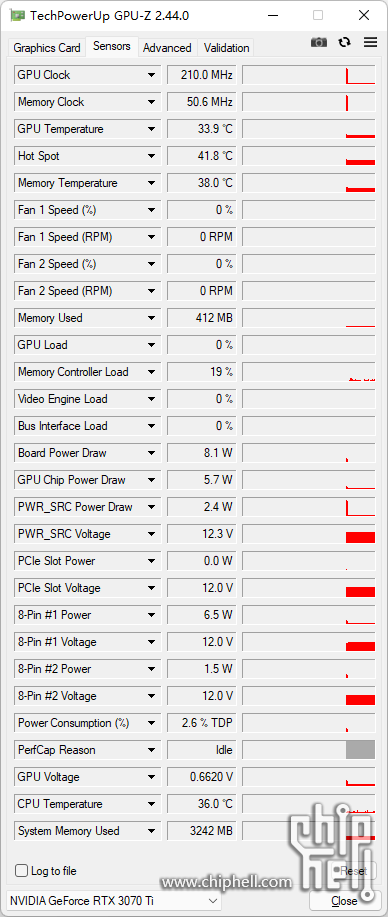

GPU-Z截图。

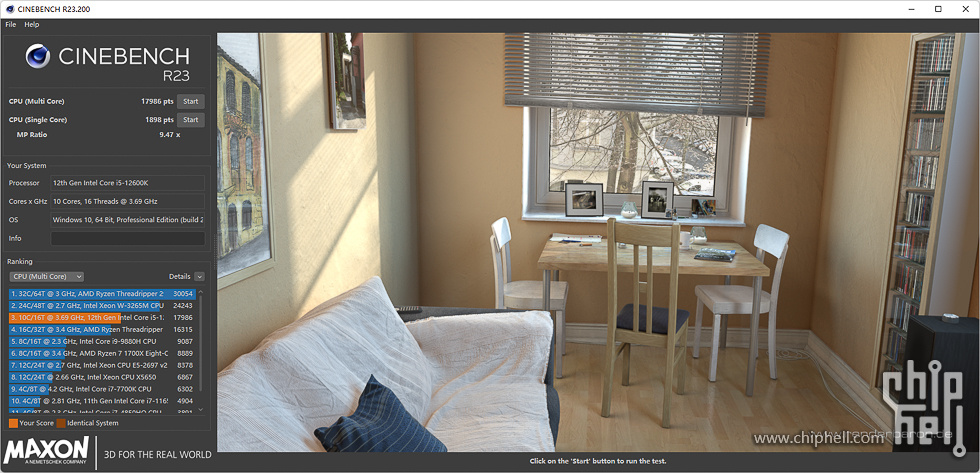

Cinebench R23 测试结果，CPU多核为17986 pts。


Cinebench R23 测试结果，CPU单核为1898 pts。

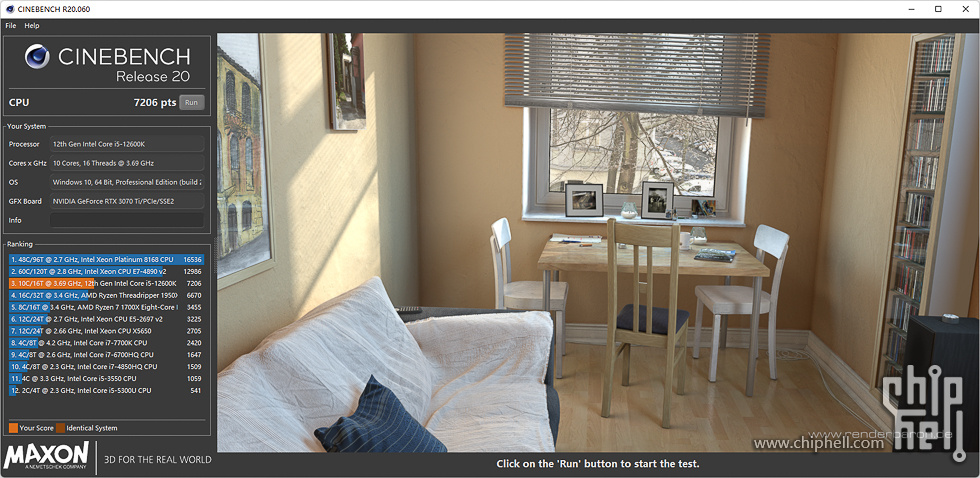

Cinebench R20 测试结果，CPU多核为7206 pts。

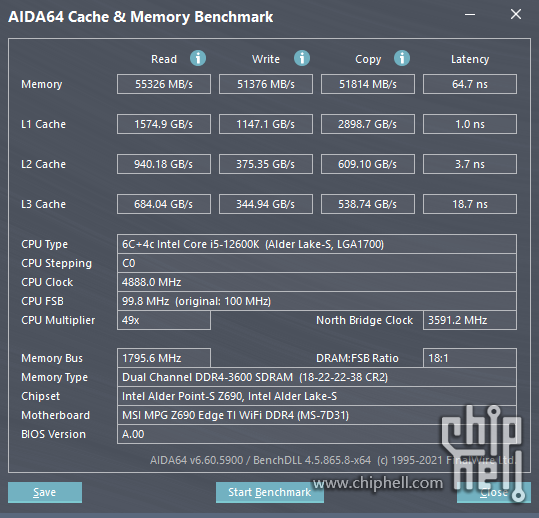

AIDA64 内存性能测试。

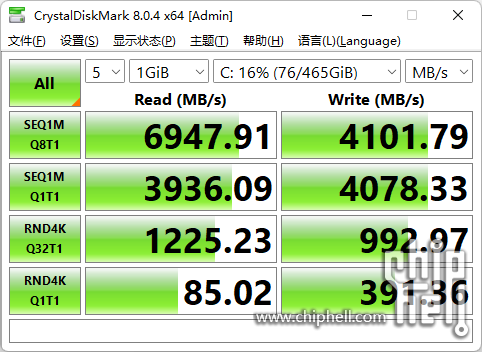

SSD性能测试。


3DMark Port Royal得分为8907。


3DMark Time Spy 得分14853，显卡得分14968。

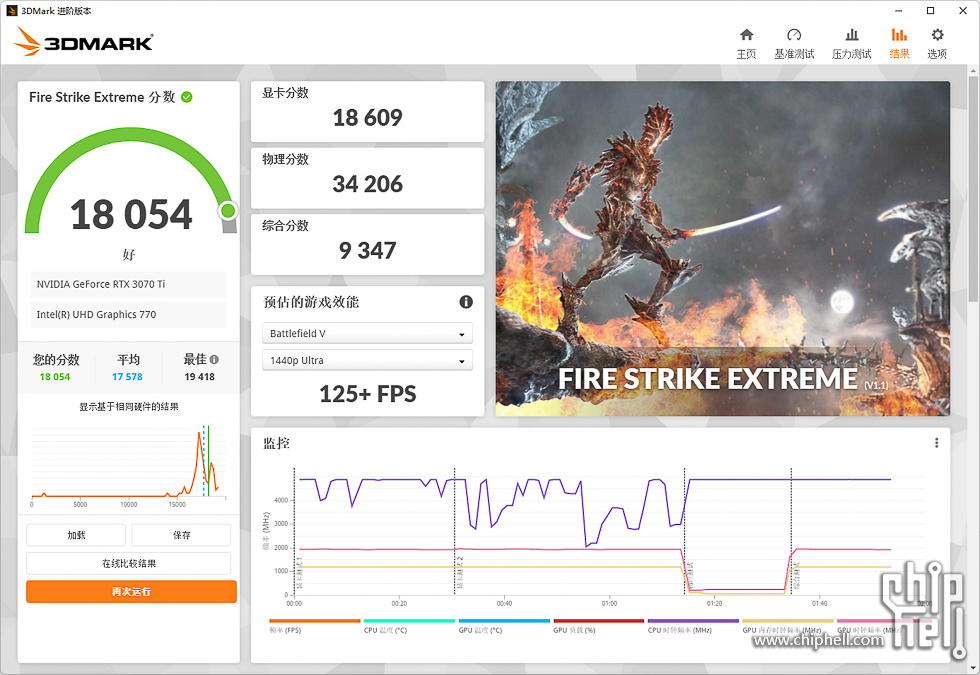

3DMark Fire Strike Extreme 得分18054，显卡得分18609。


鲁大师配置信息。


鲁大师娱乐跑分，1888581分。

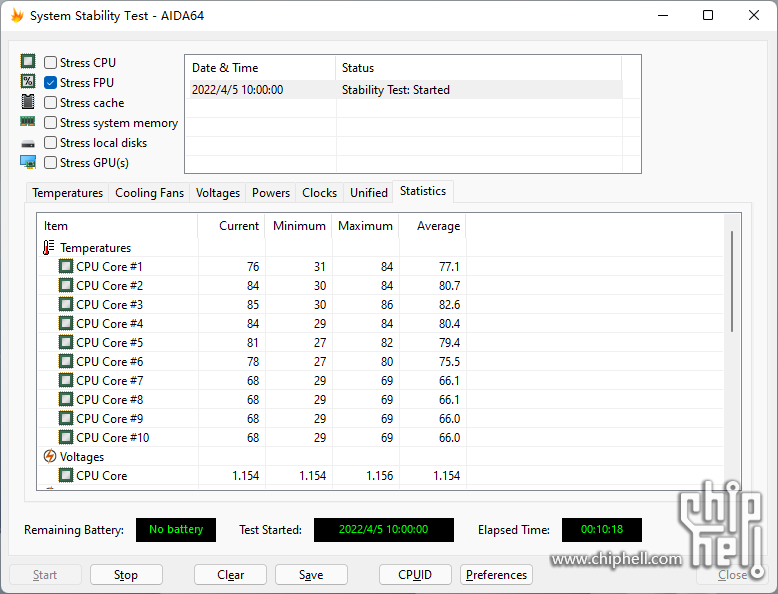

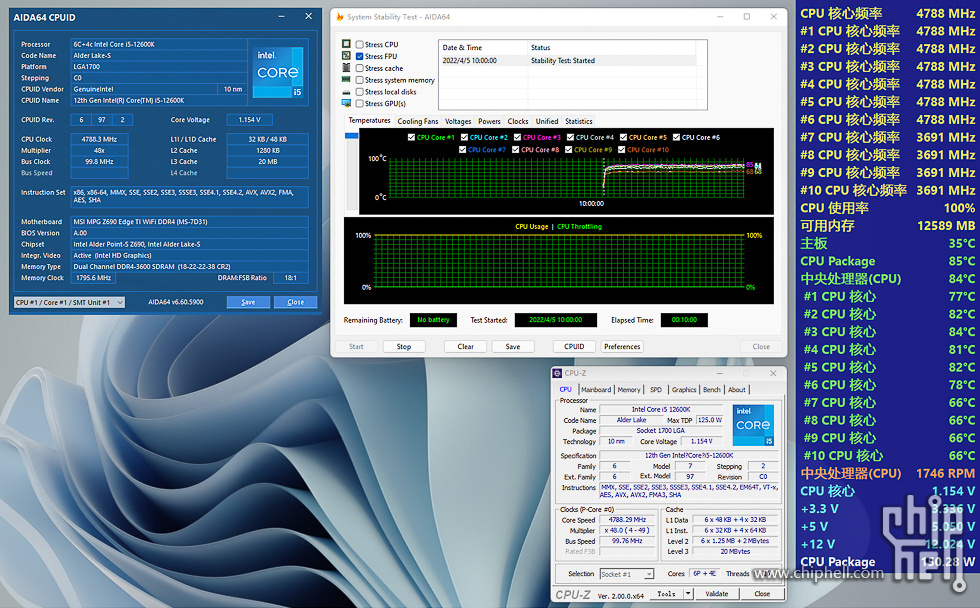

AIDA64 FPU 拷机测试，i5-12600K P核 4.8Hz，E核3.7GHz，测试10分钟。
CPU P核 核心温度：77.1℃ 80.7℃ 82.6℃ 80.4℃ 79.4℃ 75.5℃。
CPU E核 核心温度：66.1℃ 66.1℃ 66.0℃ 66.0℃。




使用Furmark显卡进行测试，满载下测试10分钟，温度最高为75℃。


完。
