BlackMesh——12700KF+Z690刀锋钛+3080金属大师+乔思伯VR4装机分享

youzhusky

• 前言


本次带来的是乔思伯ATX——VR4机箱的装机展示。乔思伯抽拉式的VR3，确实是非常具有性价比的ITX机箱，那么有差不多的抽拉式的ATX吗？当然有啊，VR3+1=VR4，嘿嘿，MESH抽拉式的ATX机箱，尺寸也控制得刚刚好，长宽高只有398x216x440mm，内部也能支持167mm风冷、360冷排、320-345长度显卡。本次装机使用的平台是12700KF+微星Z690刀锋钛主板，内存使用了影驰的星曜DDR4 3600灯条，固态使用了HOF EXTREME 1T，对了散热器是乔思伯的光影TW6-360黑色幻彩水冷，显卡是影驰的3080 金属大师MAX OC 12G，配置的电源为安钛克HCG850金牌850W电源。
配置清单：
CPU：英特尔（Intel）12代 酷睿 i7-12700KF 处理器
主板：微星 (MSI) MPG Z690 EDGE TI WIFI DDR4 刀锋钛
内存：影驰（Galax）16GB(8G×2) DDR4 3600 星曜内存
显卡：影驰（Galax）GeForce RTX 3080 金属大师MAX OC 12G
SSD：影驰（Galax）1TB SSD固态硬盘 名人堂HOF EXTREME系列
散热：乔思伯(JONSBO) 光影TW6-360 黑色 幻彩一体式水冷
电源：安钛克(Antec)HCG850
机箱： 乔思伯（JONSBO）VR4 黑色 ATX机箱

• 整机展示：

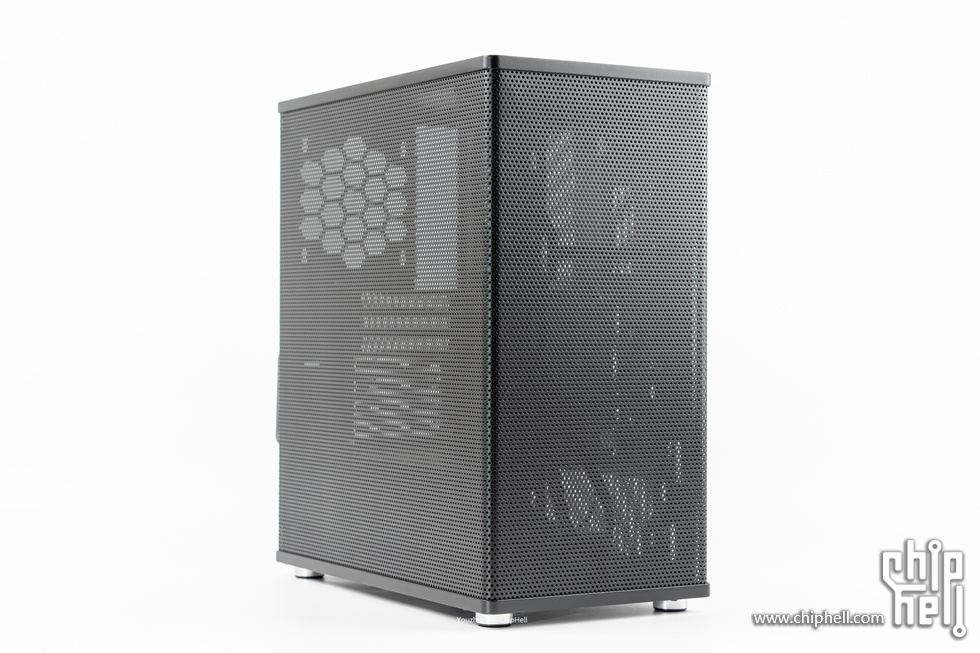

整机三面mesh网面通体黑色，透露出内部隐约的幻彩RGB，高度44大于长度40，有种长筒黑丝的感觉

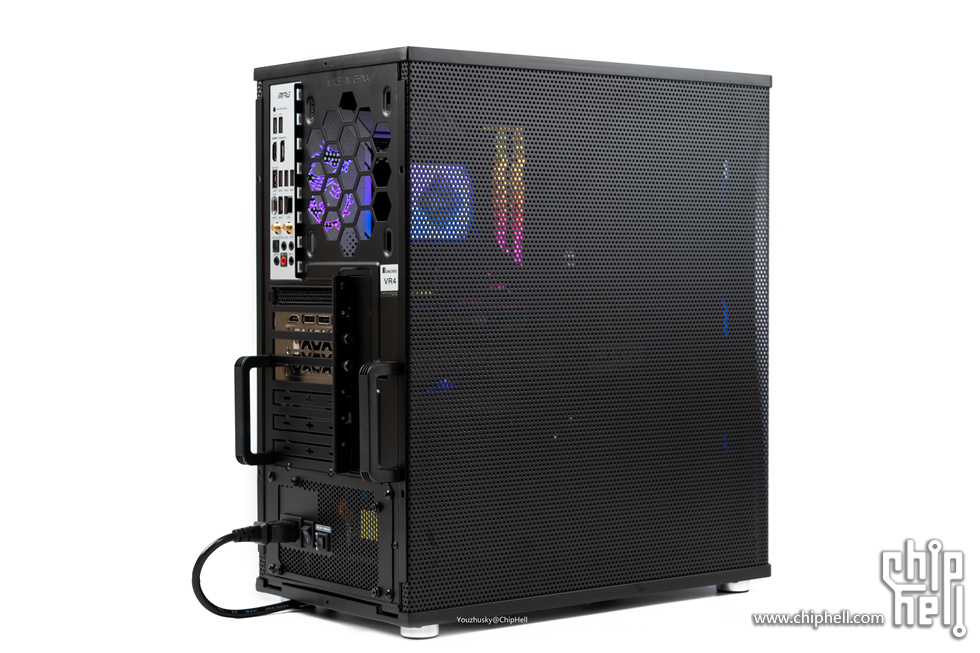

侧后面45°，抽拉式结构在背后有两个把手方便抽出内胆


前面的MESH网面内部是正好乔思伯TW6-360的RGB水冷


网面一体环抱式，无死角的透风效果，但又对RGB效果透而不妖


卸下尾部两边两颗螺丝（位置正好在普通机箱两侧板的螺丝位）后，正好可以拉着把手像抽屉一样抽主机内胆，额不对顶部的前置USB旁还有一颗固定螺丝

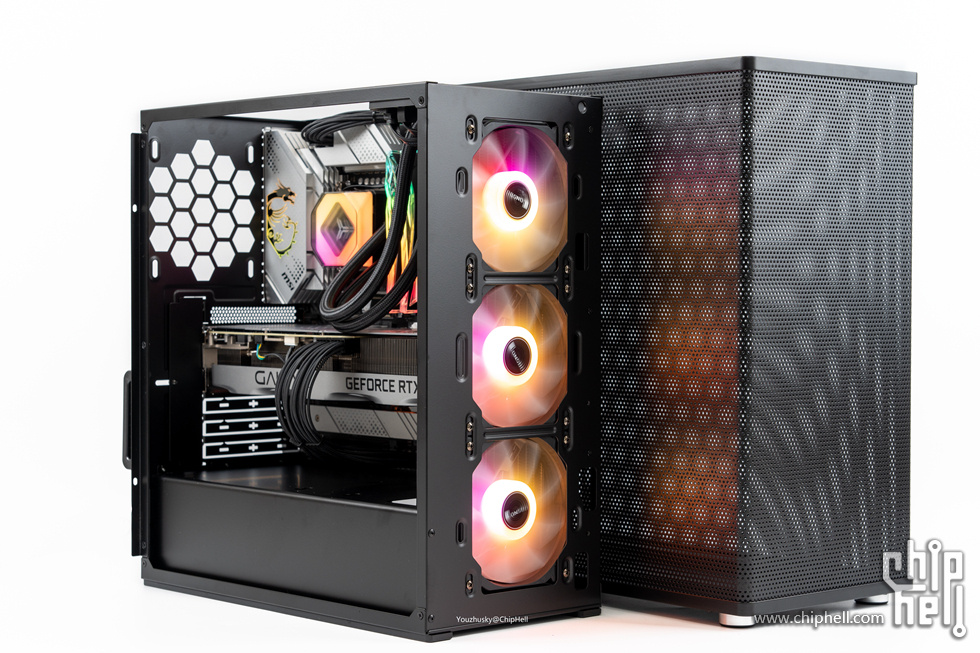

内胆与酷似“长筒黑丝”的外壳合影


内胆与酷似“长筒黑丝”的外壳合影


如果只算内胆的话，这个机箱的尺寸更小了，从这里可以看到顶部未设计风扇或者冷排位


为了保证机箱的宽度，走线从前部走，顶部CPU供电从前面延伸

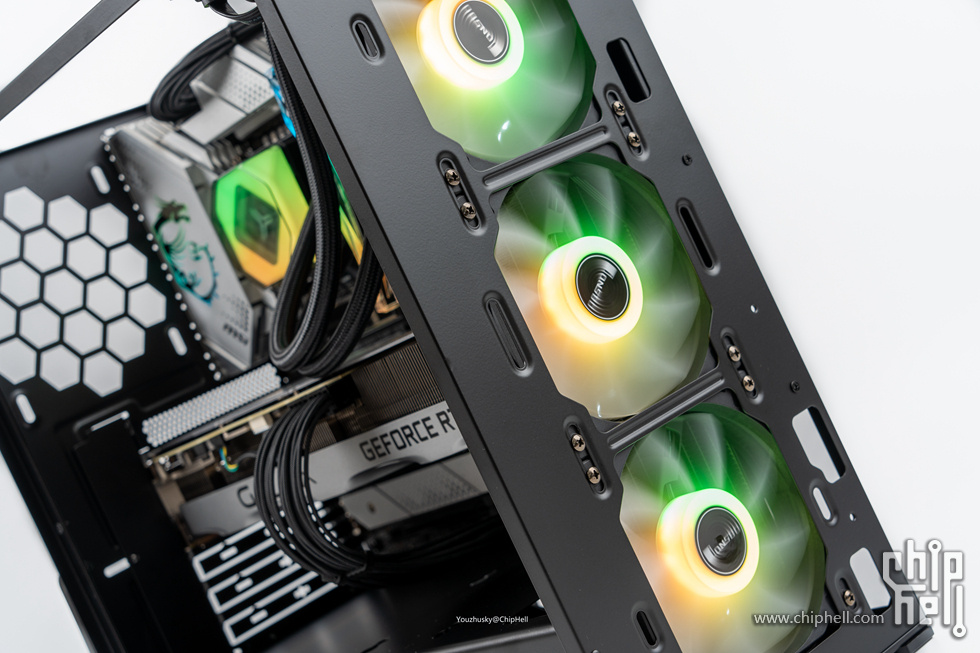

前置安装的乔思伯TW6-360一体水冷的RGB效果

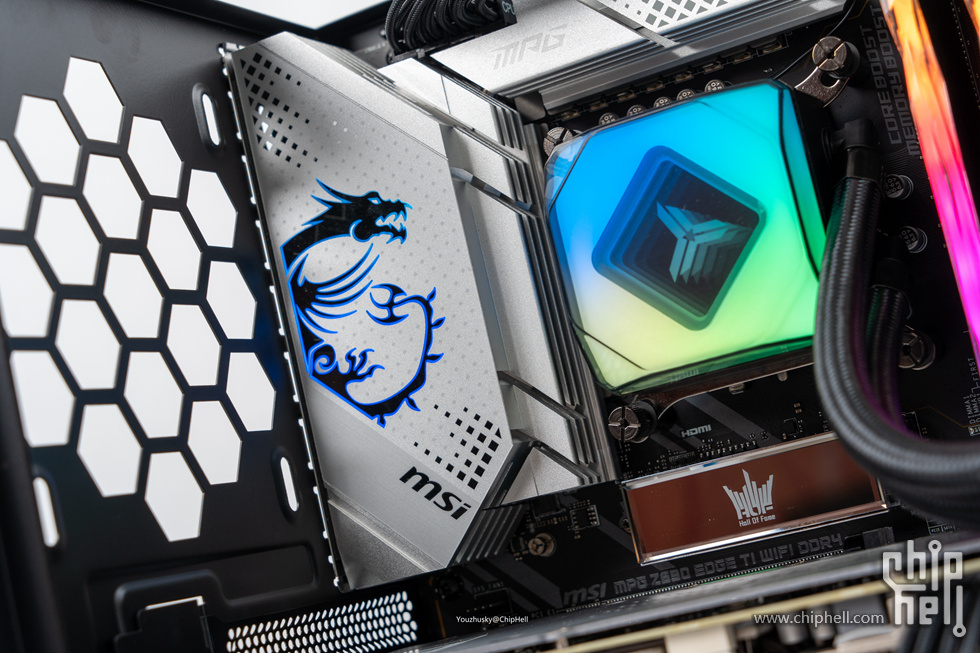

微星MPG系列Z690刀锋钛 上的龙图腾

影驰3080  MAX OC 12G 显卡

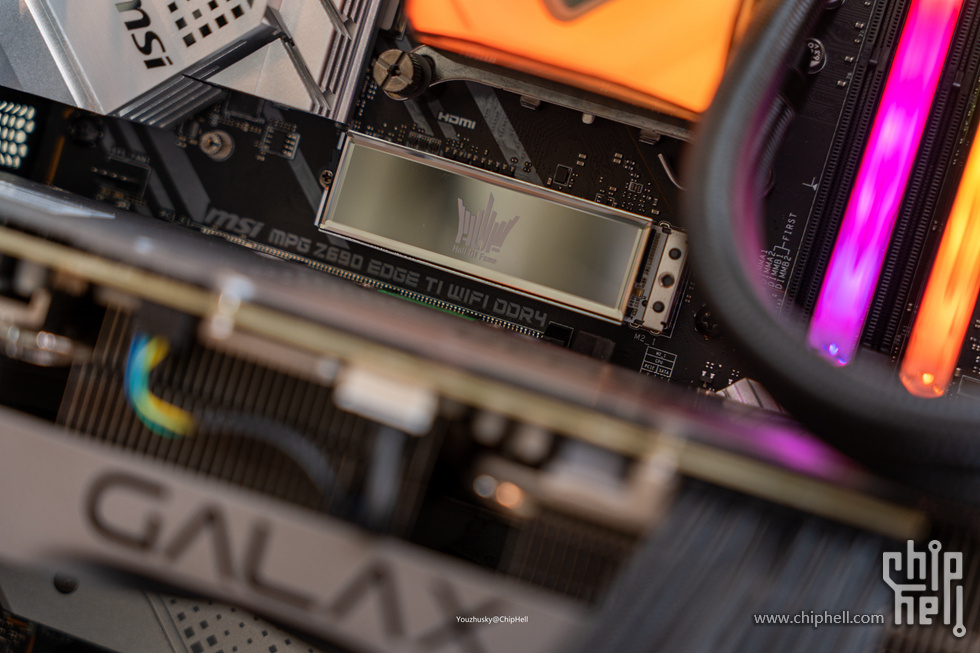

主板和冷头下面的影驰名人堂HOF EXTREME固态镜面效果

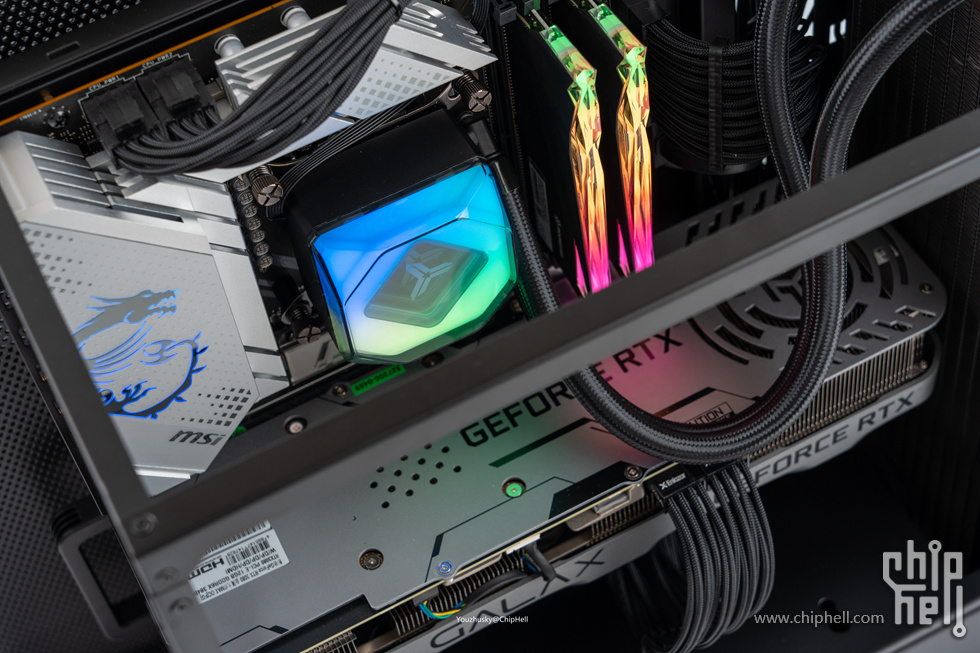

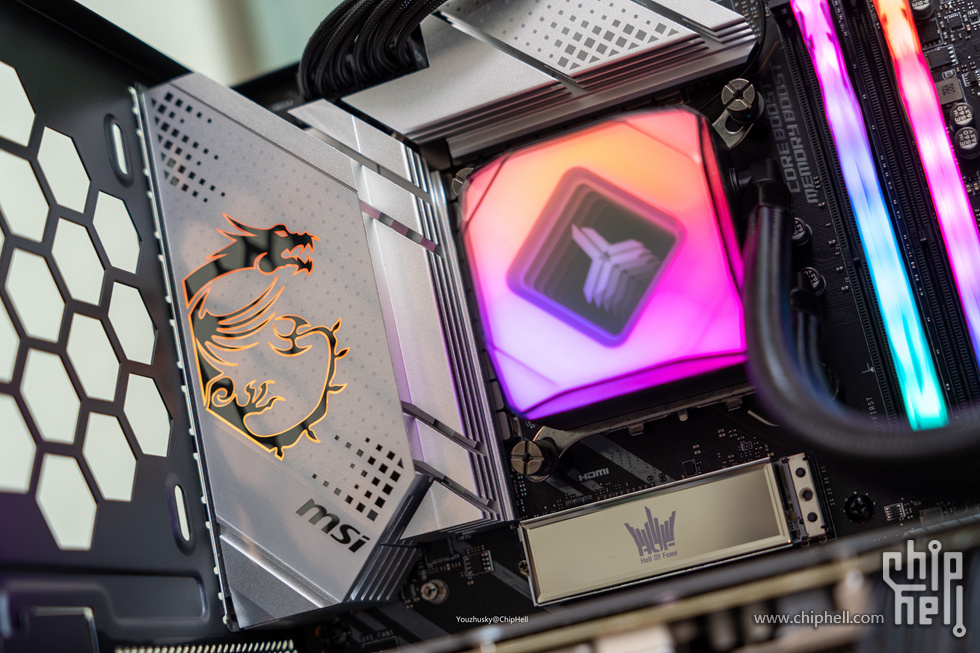

光影TW6-360 黑色一体水冷的冷头RGB灯光叠加效果

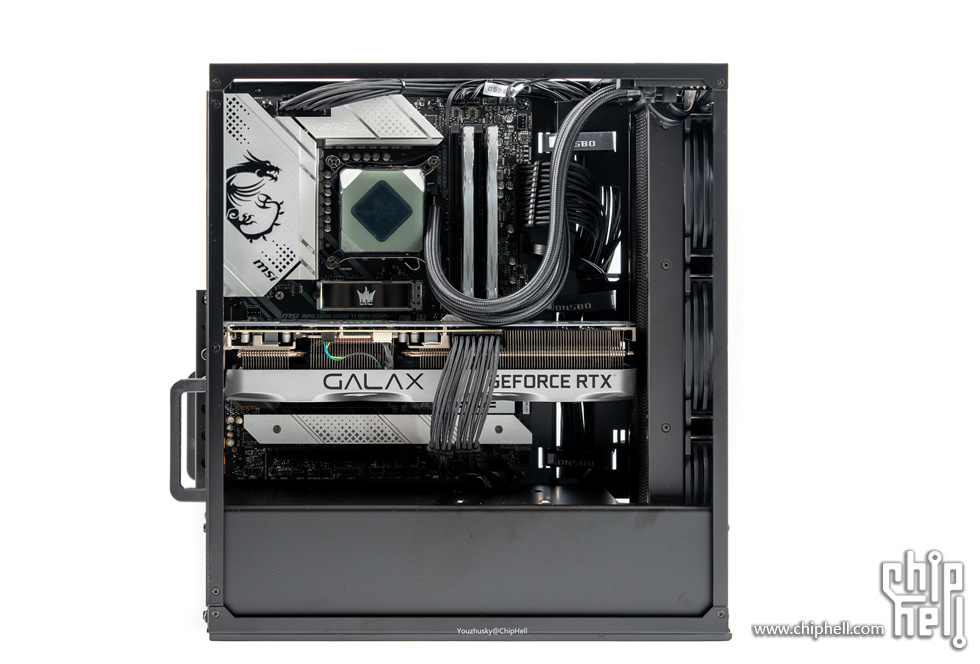

整机内部配件一览


顶板为一整块厚实的钢板，只露出前置IO


整机内胆的无光效果

• 桌面及光效展示：

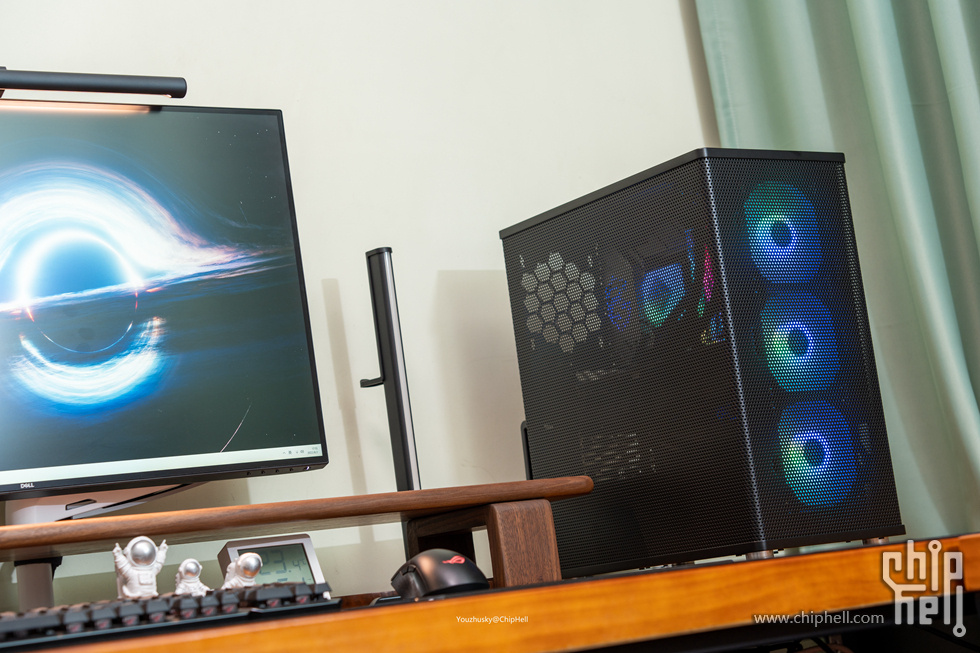

桌面的VR4主机


抽出内胆的主机

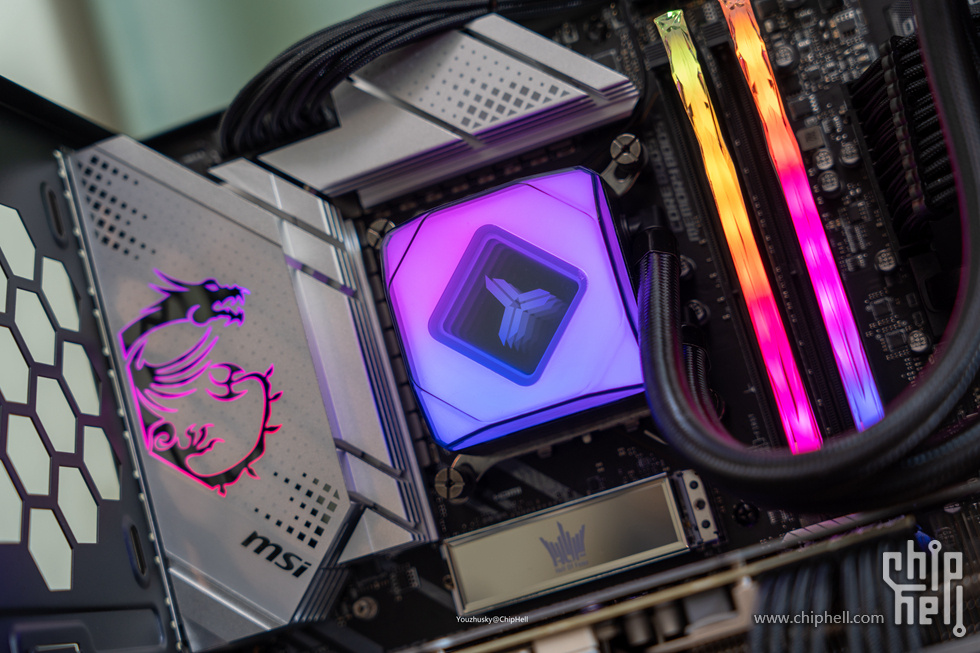

微星MPG系列Z690刀锋钛主板上的龙图腾


影驰 3080金属大师 MAX OC 12G显卡


乔思伯TW6-360 光影一体水冷


影驰名人堂 HOFEXTREME 固态硬盘，下面标识了主板型号MSI MPG Z690 EDGE TI WIFI DDR4

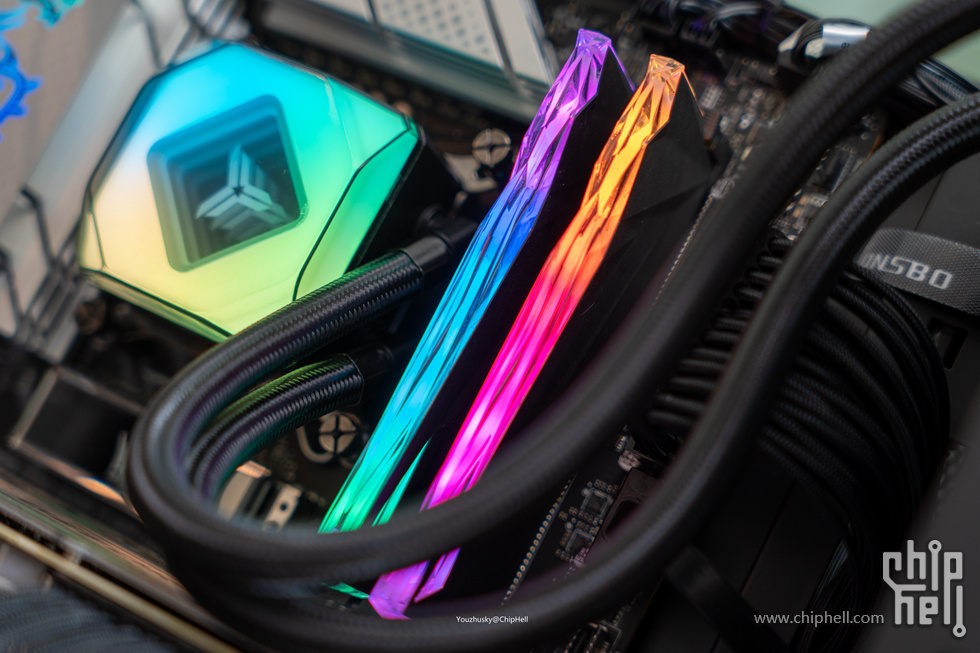

影驰星曜内存DDR4 3600灯条


桌面展示

• 配件解析
• 乔思伯（JONSBO）VR4 黑色


乔思伯VR3上市没多久后就跟进推出了ATX款的VR4机箱，同款MESH抽拉式设计，尺寸也控制得非常好，长宽高只有398x216x440mm，在扩展性上部也能支持167mm风冷、360冷排、320-345长度显卡，与其他机箱相比个人觉得只是牺牲了顶部的风扇冷排位，对于喜欢前置安装冷排的朋友来说倒是正好可以减小机箱体积


机箱顶盖为一整块钢板，外壳为MESH一体网面，内胆有两个把手方便抽拉，抽拉前需要卸下两边的螺丝以及顶盖前置IO旁一颗螺丝

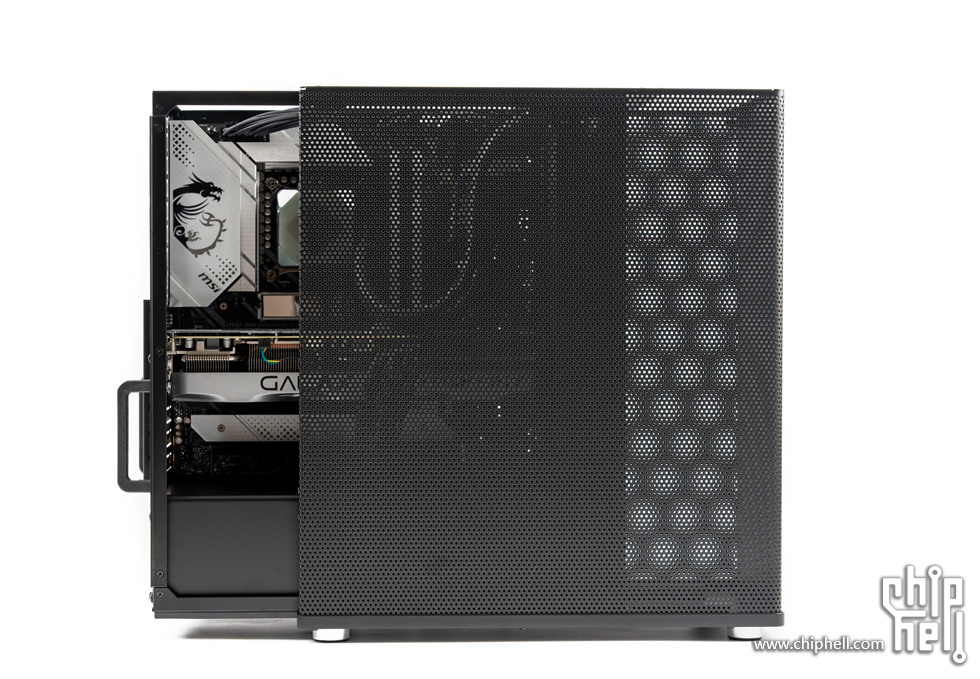

抽拉状态


三段式的设计

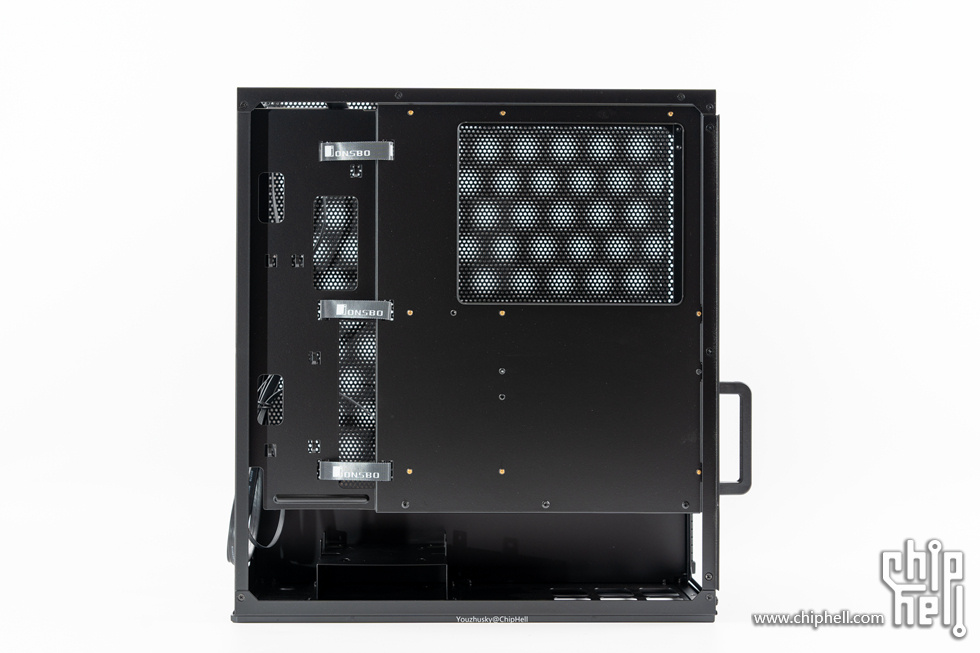

内胆为了缩减体积，将主板右侧作了抬高设计，这样方便在空余位置走线，而主板背面就不需要背线空间了


背线空间设计相当紧凑，电源仓底部左侧有HDD位


MESH外壳与内胆的前部，支持360或280冷排的安装


顶盖一整块钢板冲压而成，由于在顶部所以未设计固定措施

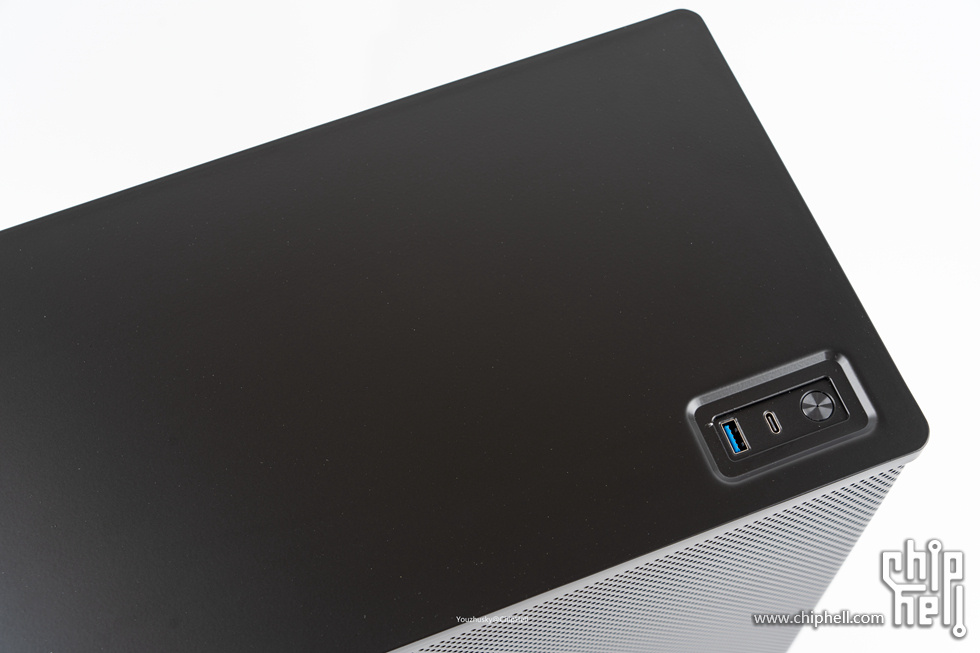

顶部的开机按钮和两个前置USB3.0，typec口也是走的USB3.0


电源仓的顶盖上设计了走线孔和一个2.5SSD位置，前面为360冷排预留了位置安装


机箱的底部设计，内胆的导轨与外壳的脚垫

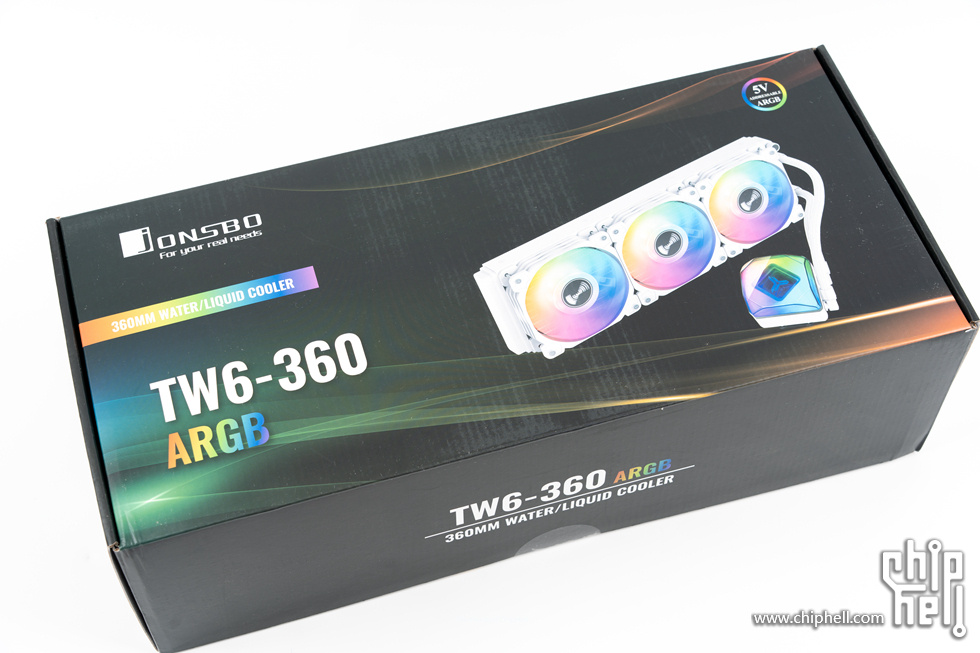

• 乔思伯(JONSBO) 光影TW6-360 黑色 幻彩一体式水冷


乔思伯VR4支持280/360冷排，性价比当然选择乔思伯一体水冷了，这次使用了TW6-360的水冷，黑色配黑色，而且乔思伯的一体水冷性能上也还是比较可以的

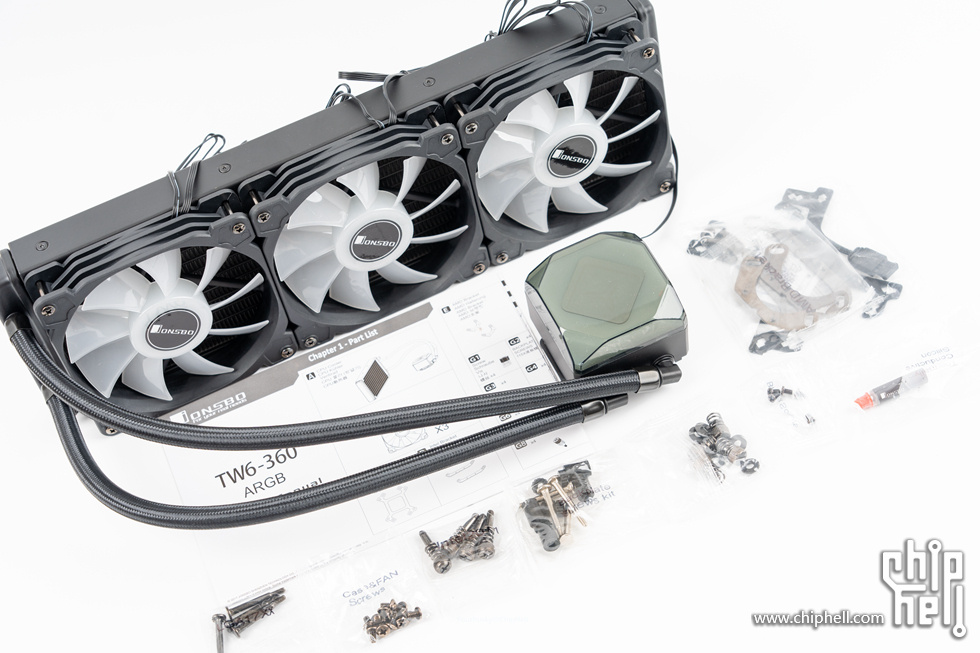

TW6-360一体水冷的全家福，115x/20XX/1700/AM4扣具都配置齐全

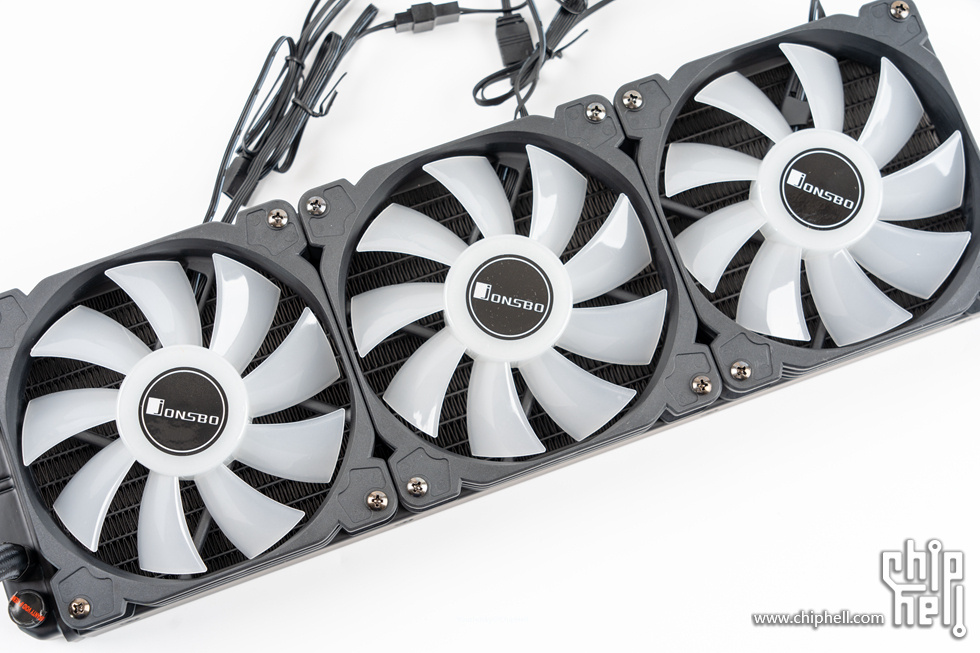

水冷的本体，标准的360水冷设计，预装风扇可以免去了安装拧12颗长螺丝的烦恼

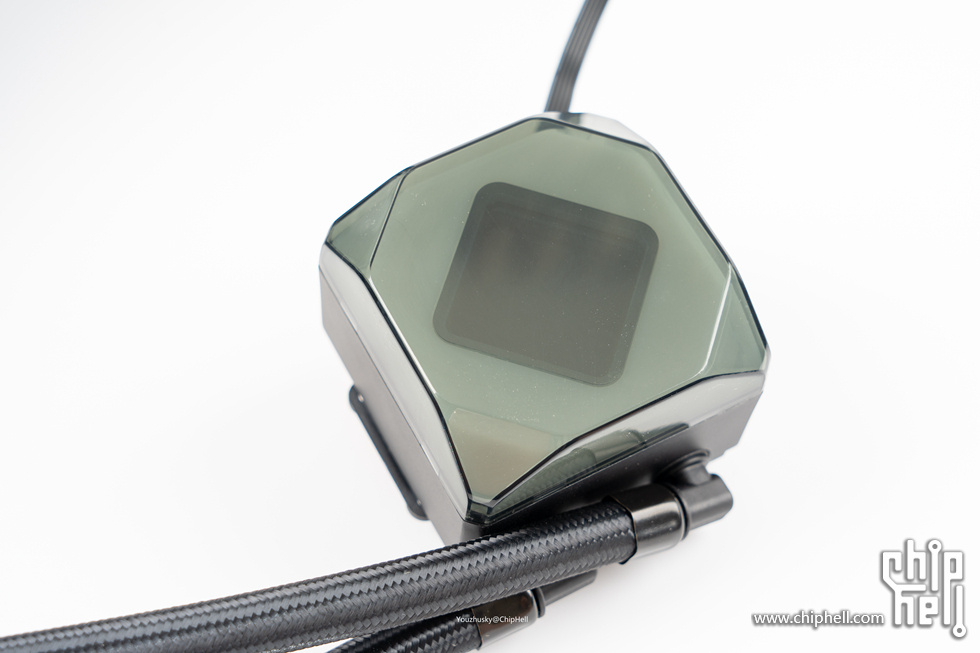

这一代的TW6设计比较硬朗的八面玲珑设计，各个面都能透光的叠加效果；内部为8级绕组的2500RPM水泵设计




160cm2散热面积微水道的全贴合水道底座


冷排为标准的12水道设计，但鳍片为密集设计



风扇具有12颗RGBLED灯珠


800-1800RPM的hydraulic轴承风扇，设计风量30.5-71CFM，噪音最大35.7dB（A）

• 微星Z690 EDGE TI WIFI DDR4刀锋钛


主板使用的是微星MPG系列的刀锋钛Z690 EDGE TI WIFI DDR4，这款主板多次使用下来性能相对均衡配置不错，该有的接口和供电参数都比较到位，无线有线都有配置​

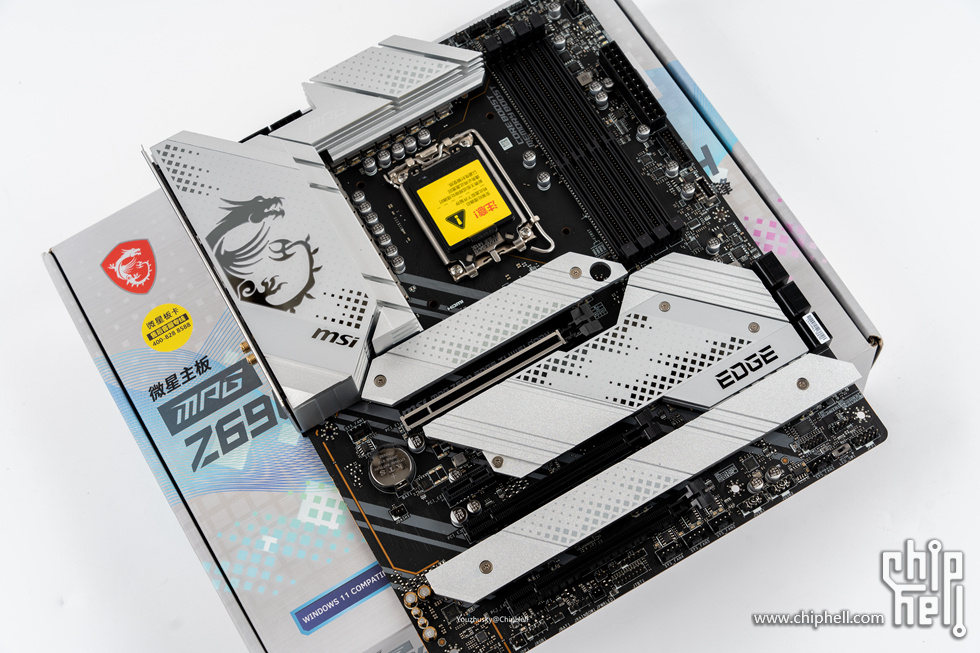

​主板全貌，几个这么大规格的白色散热还是非常带感的，整体几处比较重点的点缀就是龙图腾、MSI、EDGE；而且主板6层PCB配置，性能参数非常均衡，包括75A的16+1+1相直连式供电、128G带宽的PCIE5.0、20G的typeC、2.5GLAN、WIFI6、蓝牙5.2、ALC4080，以及中端常规配置的灯效及散热，还有支持4条M.2

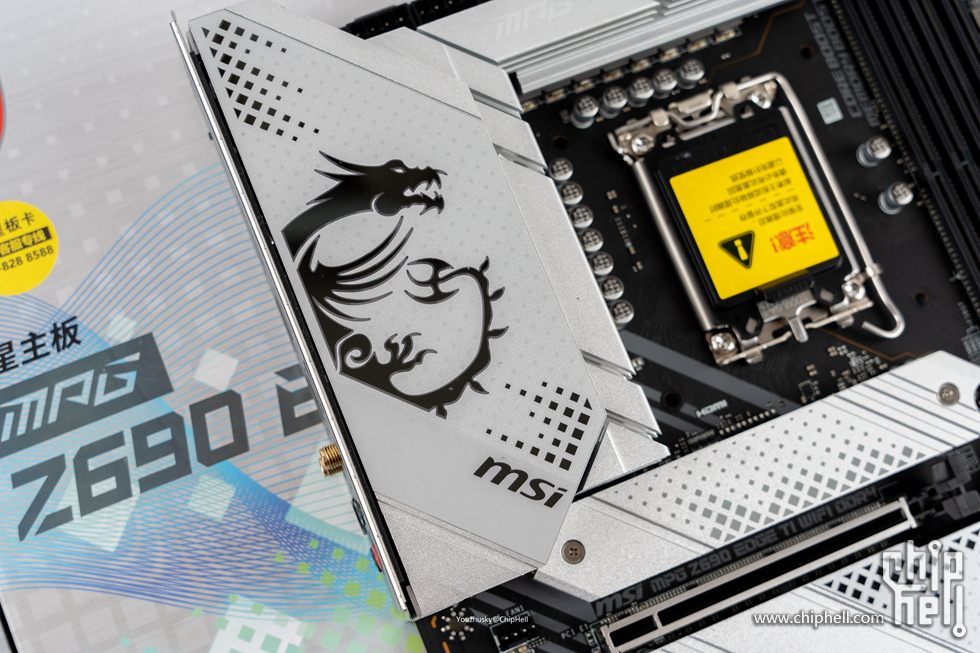

​微星的龙图腾标志，龙标的周围的内部则是RGB背光效果，这块IO一体化挡板也是做得相当厚实，散热应付75A的16+1+1相供电当然不在话下


​75A 的16+1+1相直连式DrMOS供电，为12900K提供充足的电力供应，顶部的这块散热片也是厚实的散热片​


LGA1700长方形底座，超两边翻扣设计有点像intel的2066底座，安装上面确实压力比原先的LGA115X/1200要大不少​


PCIE区域，第一条PCIE 插槽为PCIE 5.0，并且带钢铁装甲保护，而四条M.2全部带非常厚的冰霜铠甲


​CPU的供电为双8P，这个设计对于12900K也是完全富余的，这里IO护盾散热片与顶部散热片是相互使用热管相连接保证散热均匀


​四条双向卡扣的DDR4 插槽，最大支持单条32G DDR4，最高支持128G DDR4 5200MHZ，微星的内存超频技术也是比较有特点的

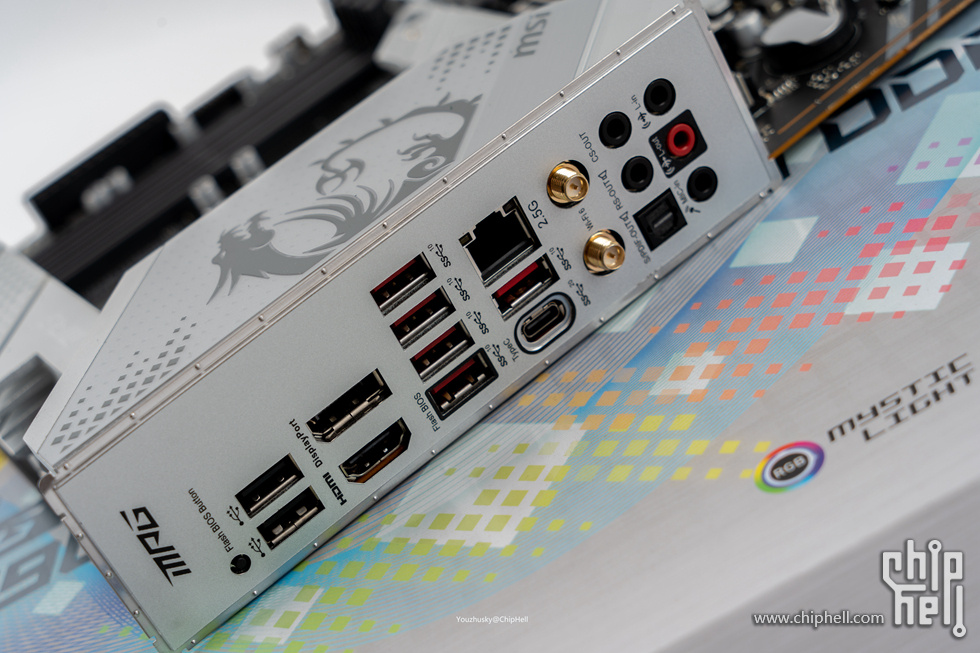

​白色背板IO主要配置以下接口：两个USB2.0，五个USB3.0，一个type-C，BIOS擦写按钮和集显接口都是中端标配，2.5G LAN及WIFI6一应俱全

• 影驰GeForce RTX 3080 金属大师 MAX OC[FG] 12GB


​显卡采用的是影驰的RTX3080金属大师MAX OC 12G，在下一代上市前个人觉得3060 12G和3080 12G两款是比较具有性价比的选择，3080 12G玩不流畅的特效那3090也不能好到哪里去


​显卡本体，铝合金上盖，散热器为压铸一体式冲压而成，318x107x60mm的不含挡板尺寸，搭载GA102-220核心，CUDA处理器数量达到8960个，搭配12GB、384 bit、19Gbps的GDDR6X显存


​散热器肩上GALAX影驰LOGO和GEFORCE RTX英伟达型号标识，上盖肩部平整的通风孔设计

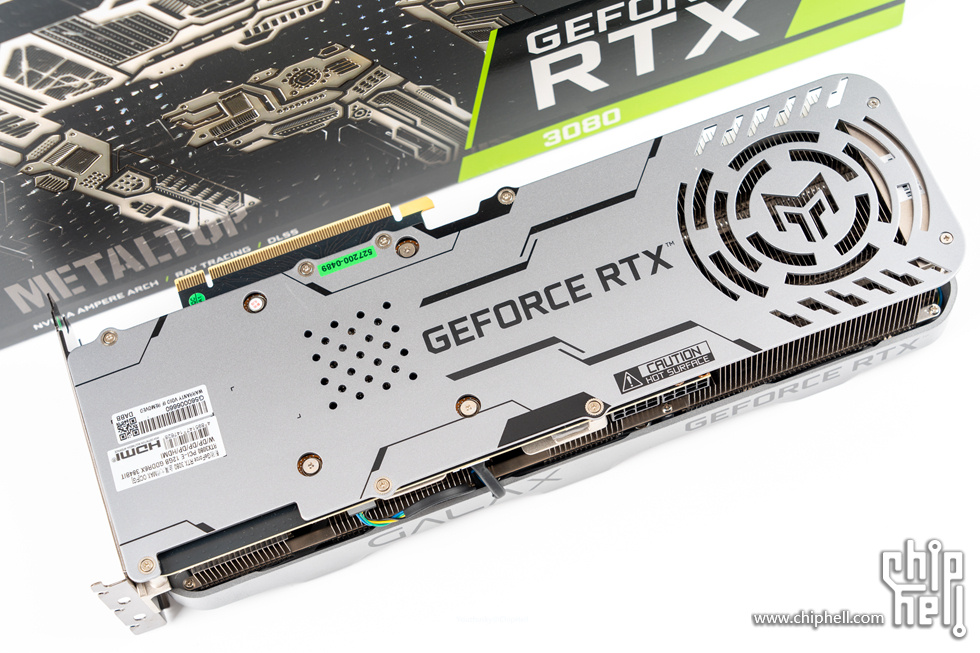

显卡背板有多处镂空造型的设计，尾部贯穿式风流可以加强散热，这个也是当前RTX30系显卡的标准设计

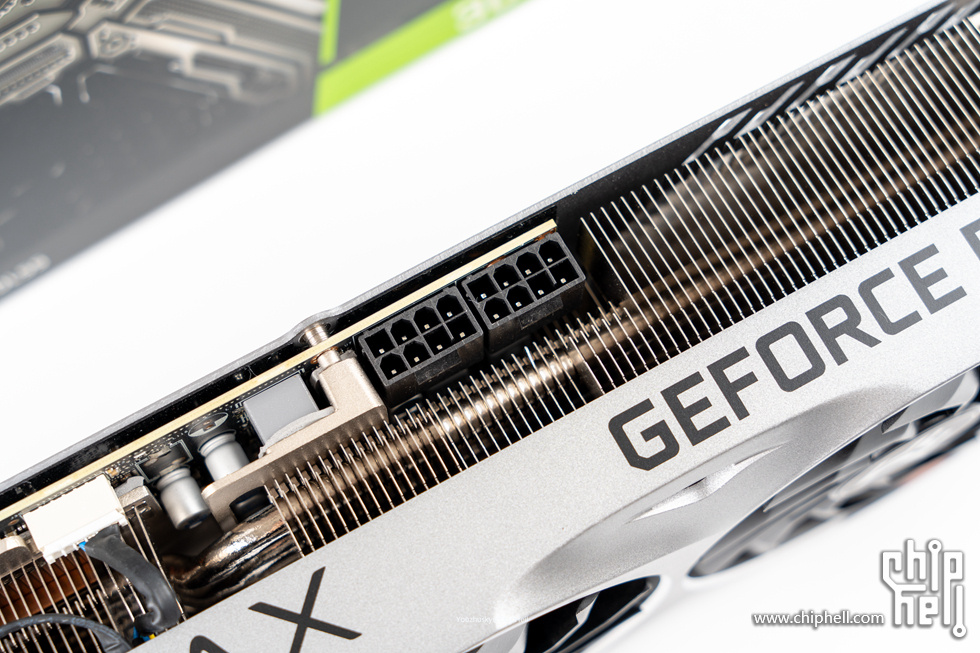

顶部这里可以看到显卡为短身PCB的公版12层PCB和双8P供电设计，最大供电150W+150W+PCIE插槽75W=375W，3080金属大师MAX OC 12G设计TGP为350W

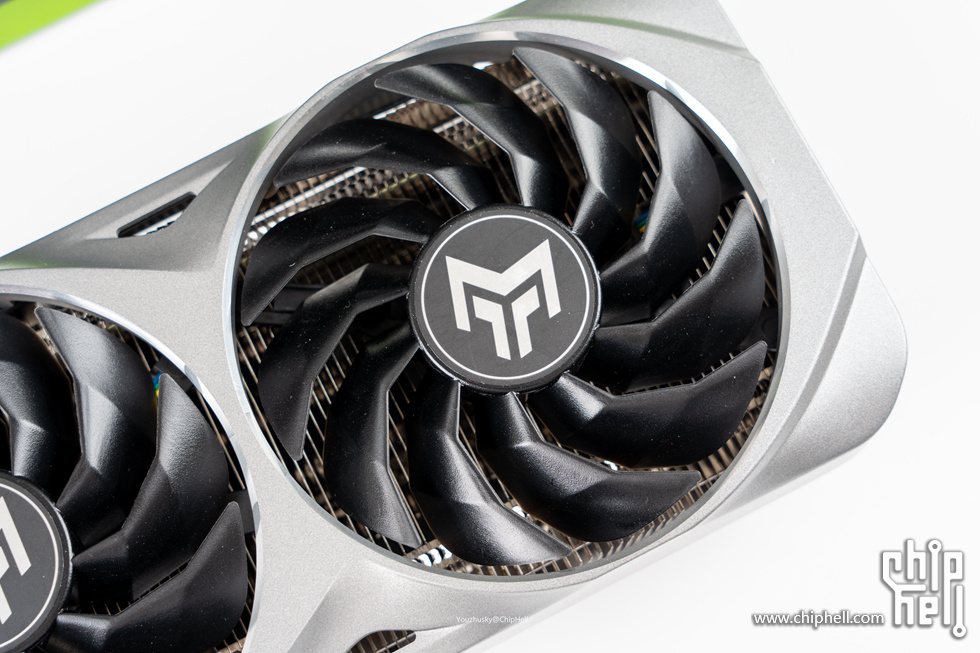

​显卡金属上盖的造型具有比较弧度的规整设计，三个9CM风扇采用11片经过空气动力学测试的静霜三折扇叶

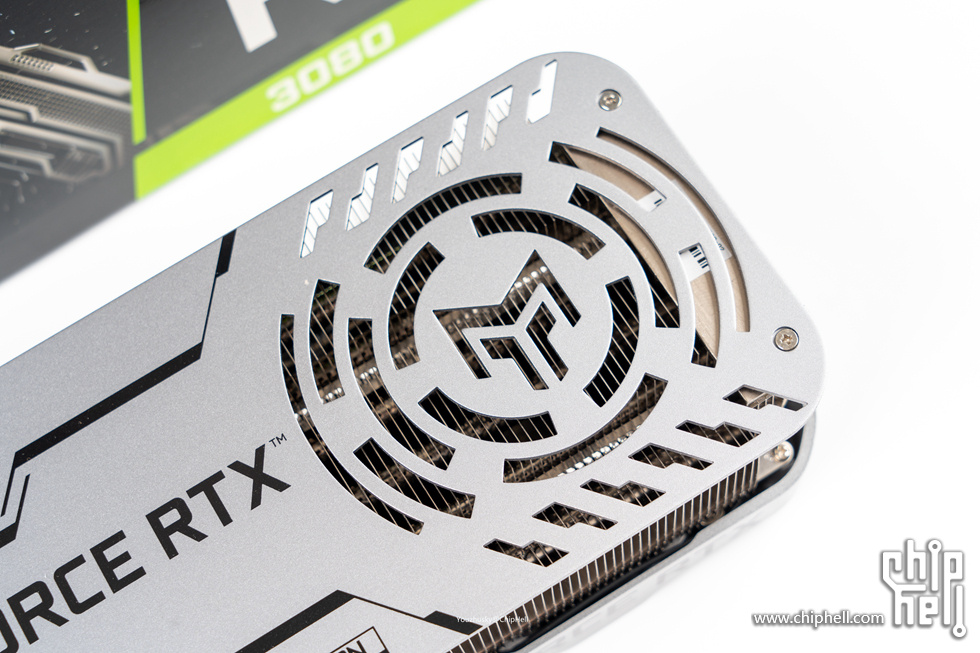

尾部的贯穿式通风散热，镂空造型正是金属大师的LOGO​“METAL TOP”,对于三风扇来说可以让第三把风扇更好得吹透这里的热管和散热鳍片


显卡末端可以看到六根6mm的热管回流焊设计，同时设计了支架螺丝方便工作站固定


​输出接口为30系列标准配置的三个DP1.4a和一个HDMI2.1

• 影驰（Galaxy）16GB(8G×2) DDR4 3600 星曜内存

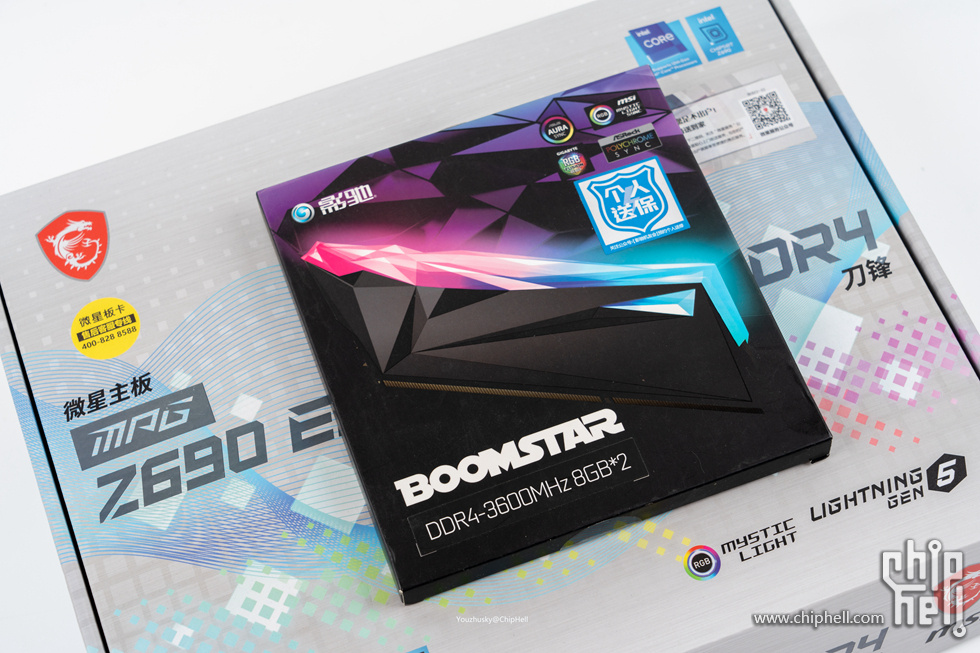

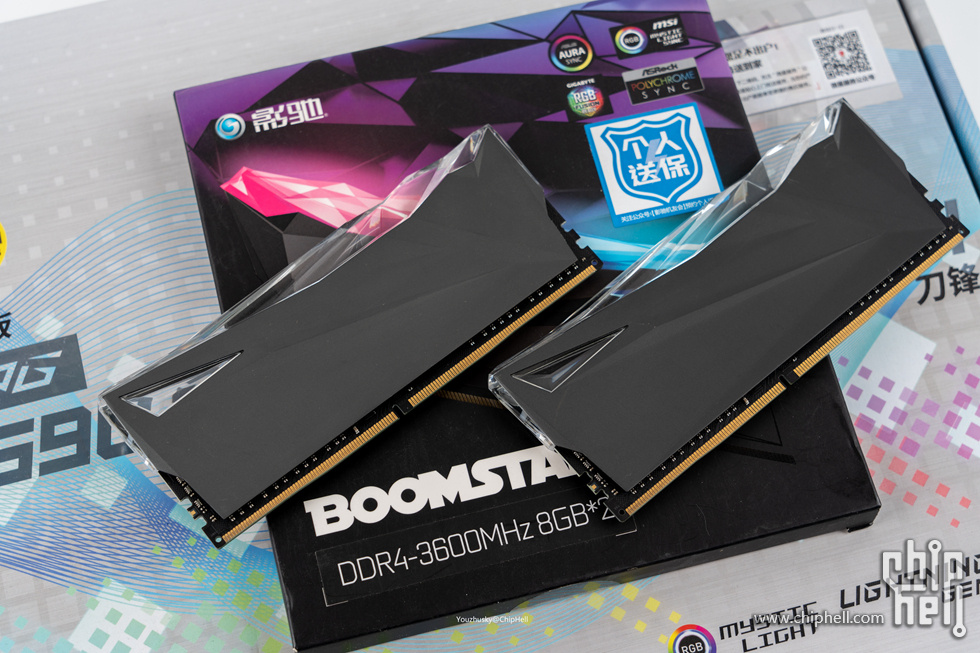

内存选用的是影驰的星曜灯条DDR4 3600 8G*2 套装，在不考虑升级DDR5和延续性的情况下，16G双通道套装对于目前绝大多数办公及游戏应用依然是性价比最高的选择


内存本体，全铝合金的切割斜面，配合斜面切割的导光罩设计


内存 8 层 PCB 设计，保障 C18-22-22-42 时序的稳定运行


顶部导光罩内部具有八个 RGB LED，灯效也是可圈可点的

• 影驰（Galaxy）名人堂HOF EXTREME系列 SSD 1TB


固态硬盘是名人堂 HOF EXTREME  1TB SSD，对于 PCIE4.0 的群联 E18 主控个人觉得还是经过市场久经考验，当前属于几款最具性价比的选择了，且 1TB 具有 700TBW 的五年质保也是比较放心

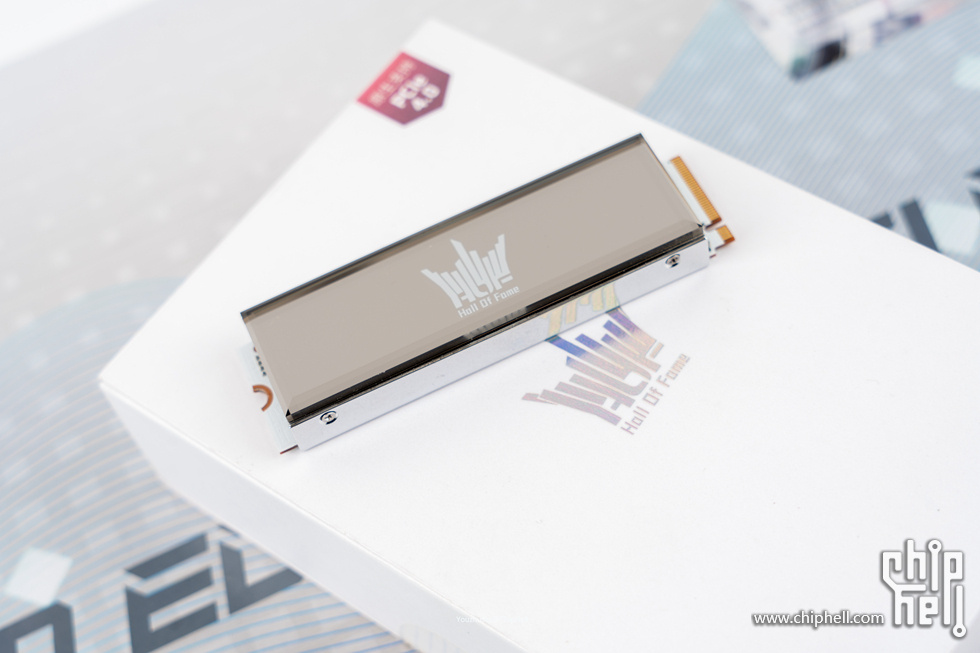

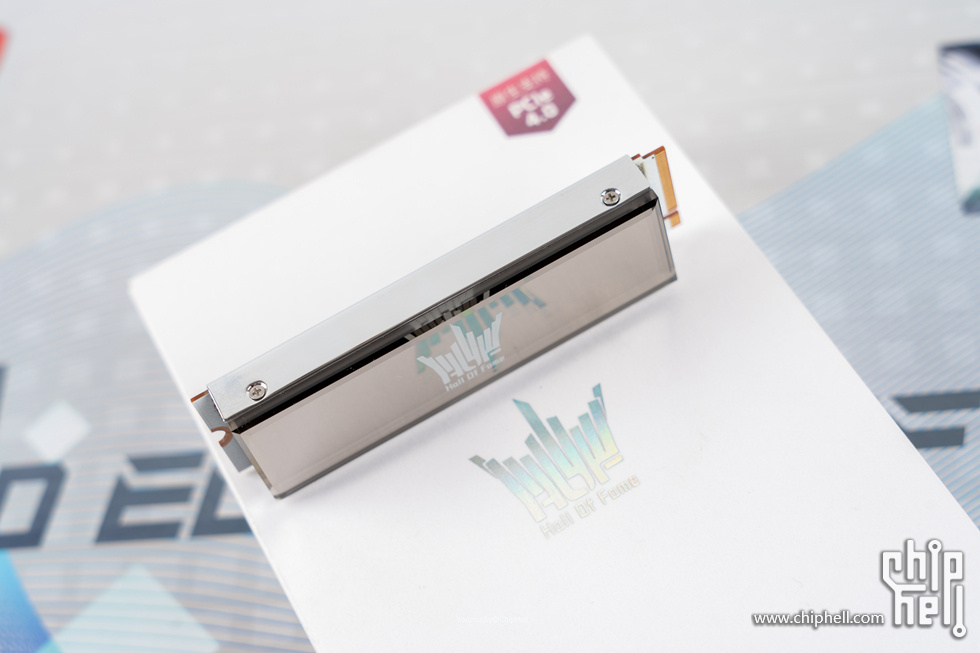

固态硬盘本体为名人堂统一的白色PCB，采用银色冰镜散热器，配以中间一个名人堂的HALL OF FAME的LOGO


固态硬盘整个散热器保护，背面带有铭牌贴纸


银色冰镜散热器侧面由底部包裹保护

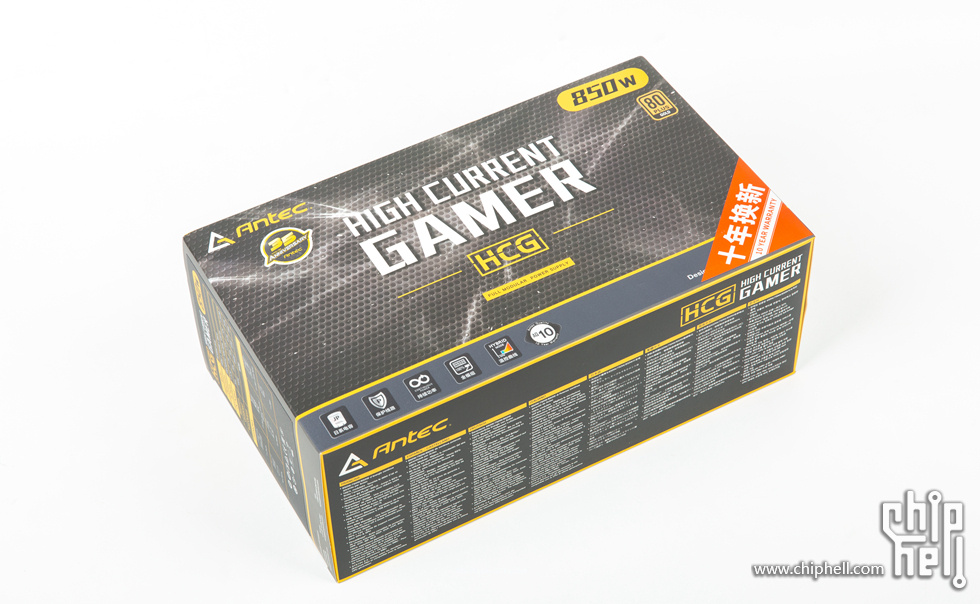

• 安钛克 (Antec) HCG850


12700KF+3080 12G，配置上已经是中高端了所以选择了尽量高规格的850W金牌电源、十年换新质保的安钛克HCG850

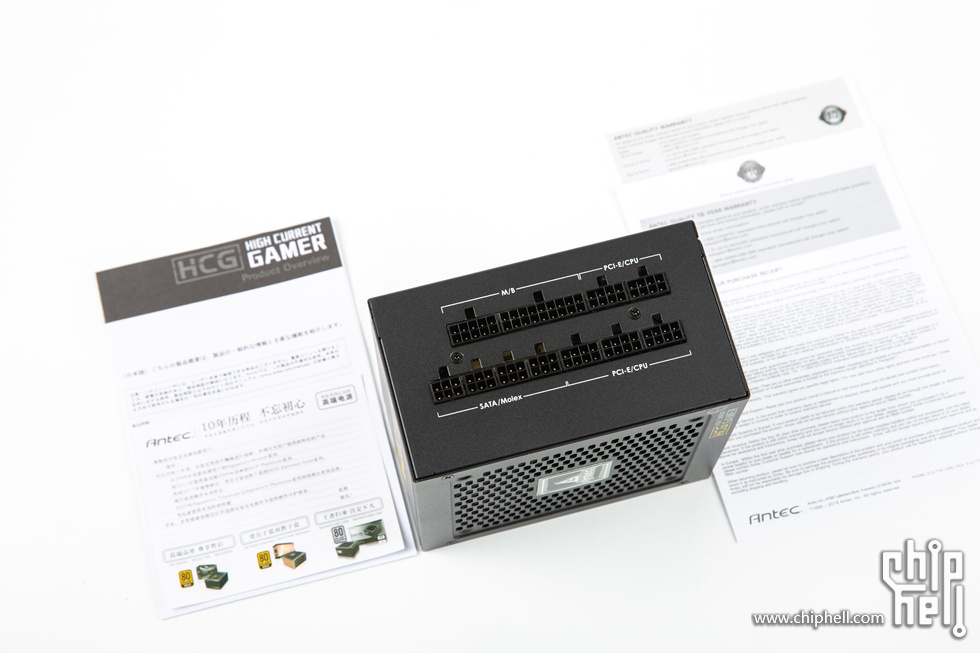

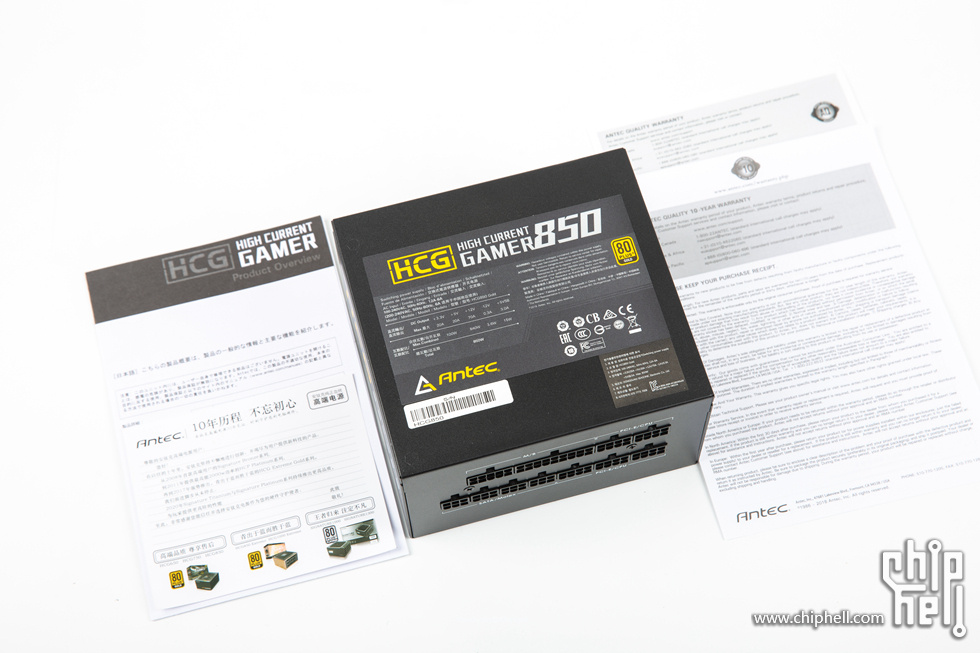

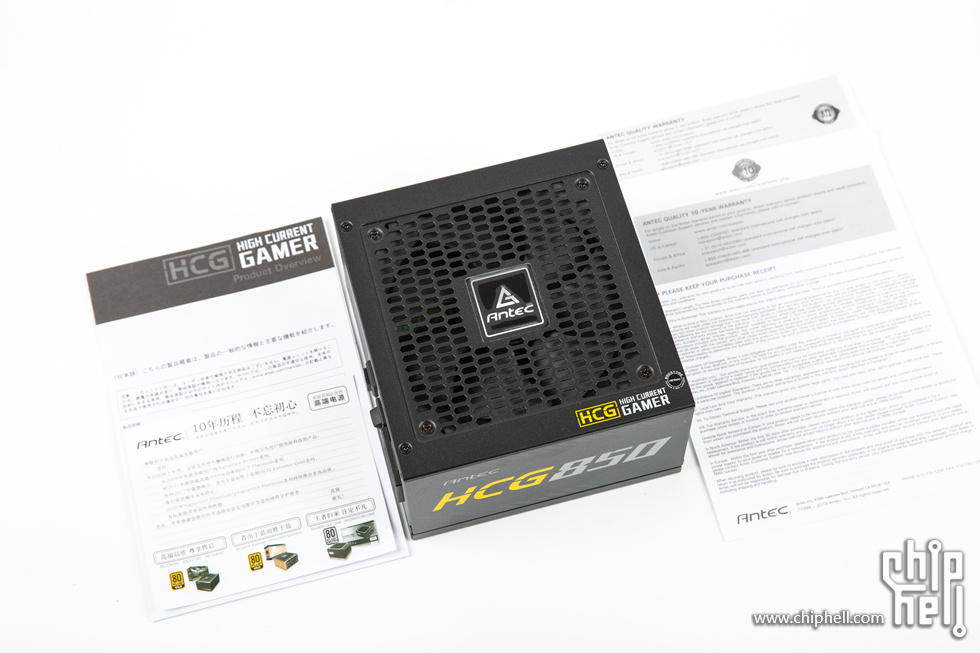

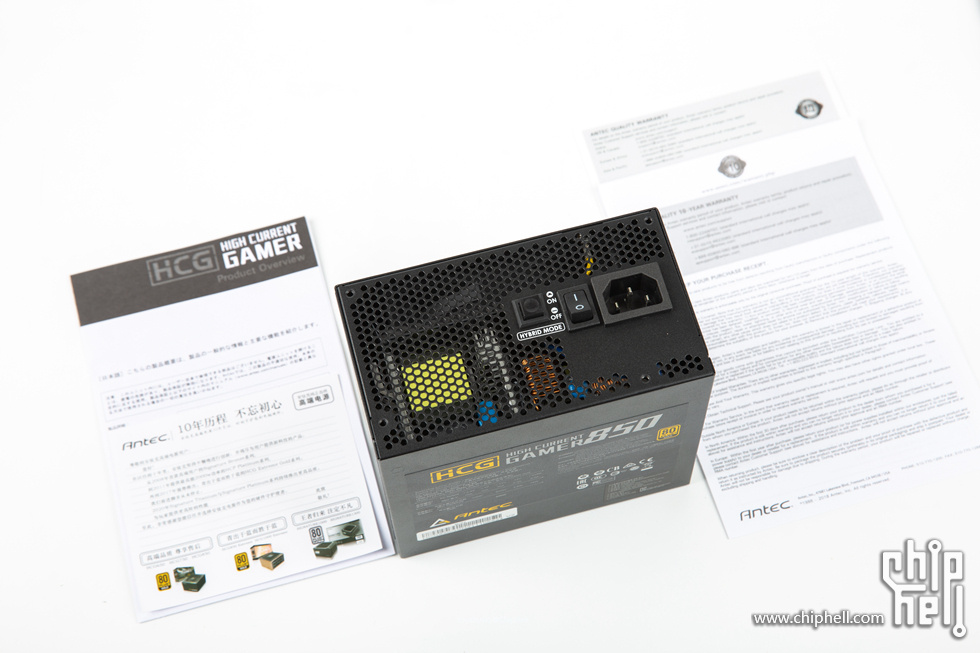

电源全家福，电源线标配了双8P和六个8P显卡插头，SATA和IDE也不少


电源的进风口设计，内部为12cm FDB 液压轴承风扇


电源铭牌，产品为主动PFC+LLC全桥谐振+DC-DC同步整流设计


电源的侧面有些机箱可以看到，这里设计了HCG850型号的标志，旁边还有ANTEC的logo


全模组接口设计，内部为无导线连接的铜柱直连设计，相比于内部导线连接的麻花设计还是很安全且整洁的


电源出风口设计，而HYBRID MODE按钮则可以开启低负载下风扇停转模式

• 整机测试


CPUZ2.01测试12700KF的单核788.1分，多核9278.7分​

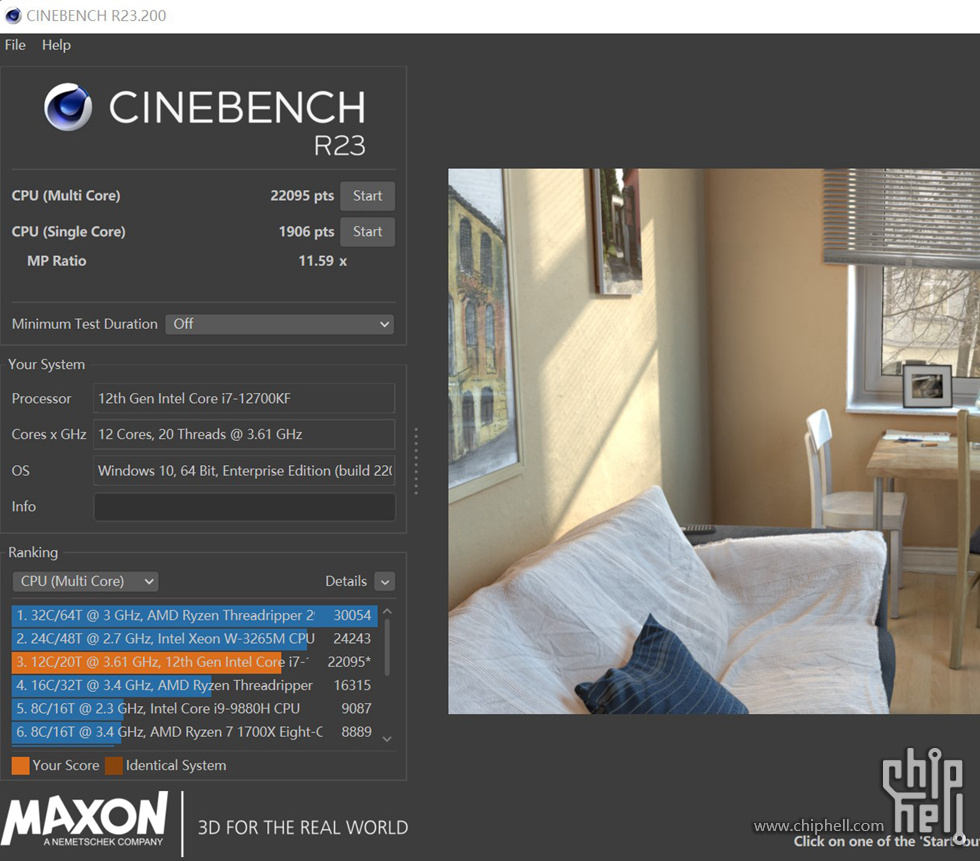

​CineBench R23 测试成绩单核 1906，多核22095


​CineBench R20 测试成绩单核 733，多核8406

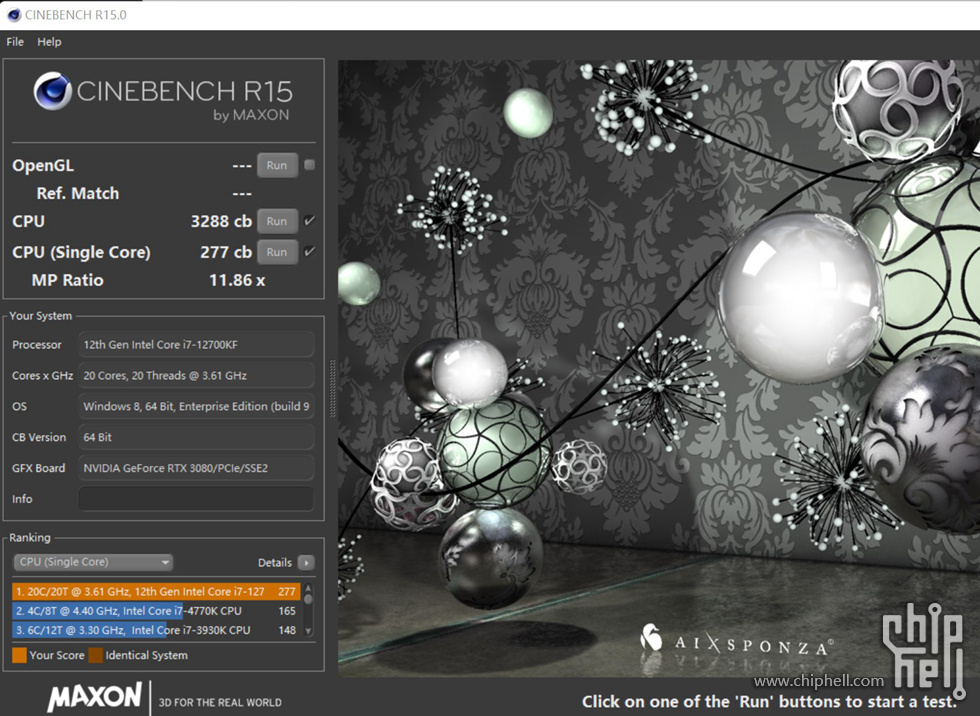

​CineBench R15 测试成绩单核 277，多核3288

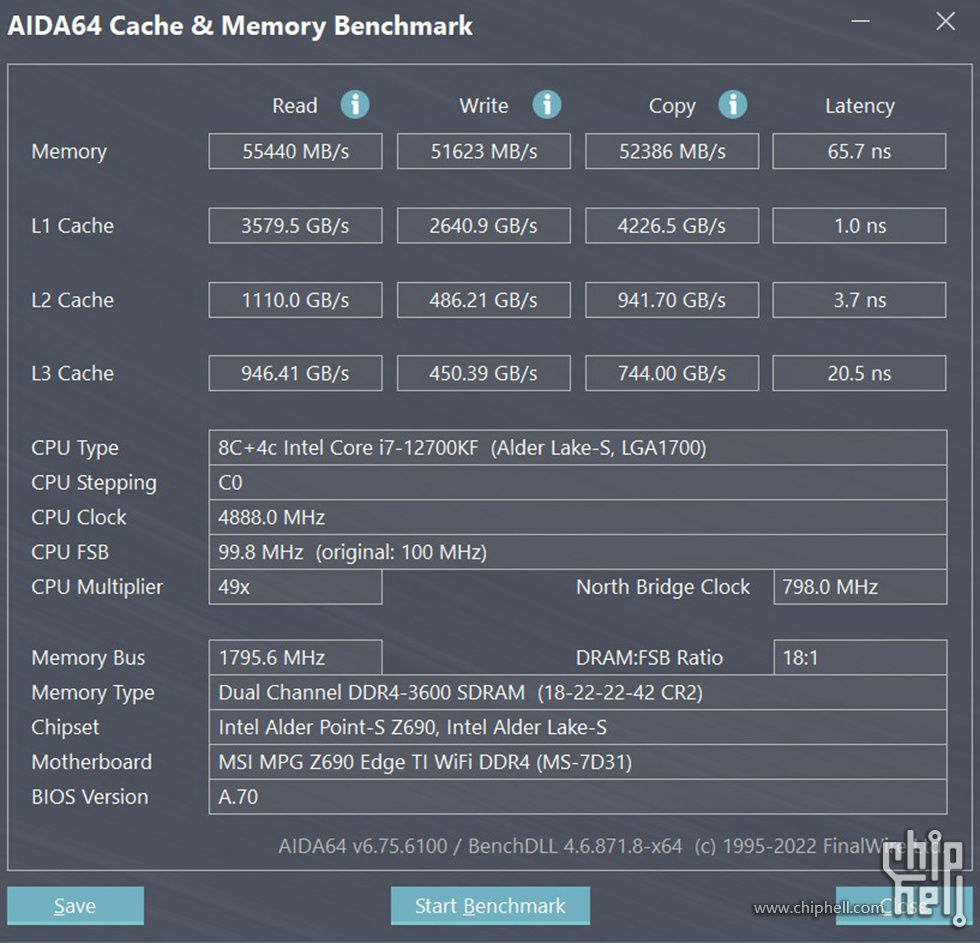

内存的默认XMP下 memory Benchmark，读写和拷贝性能在55/51/52GB/S，延迟65.7ns


​鲁大师测试整机性能212万多分

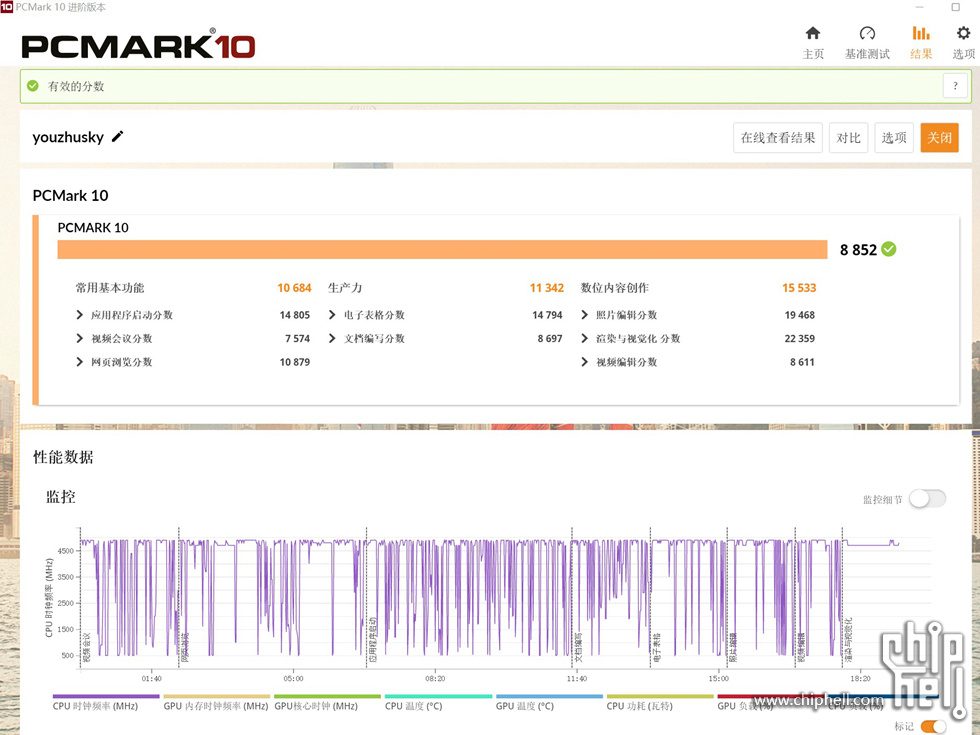

​PCMARK10的测试办公应用及数位内容创作得分8852

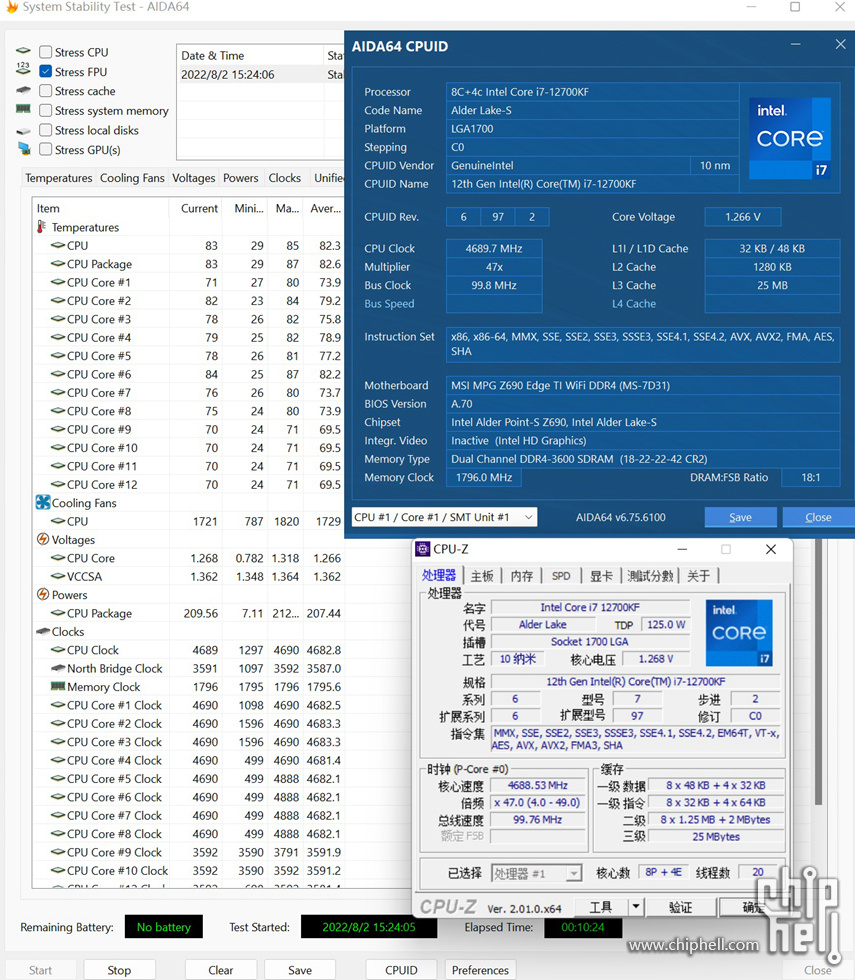

在单烤FPU过程中勾选AVX作极限测试，室温25度下默认10分钟的烤机功耗来到了210W，温度保持在82度左右


3080金属大师MAX OC 12G的显卡GPUZ信息

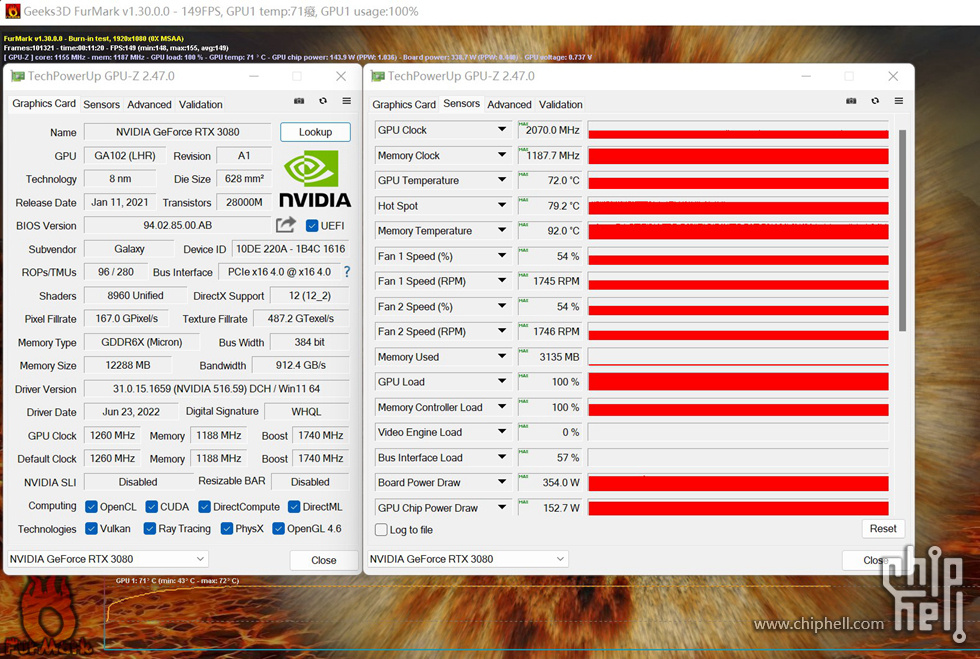

显卡的​甜甜圈烤机10分钟后GPU核心72度，显卡功耗在TGP设计的350W左右

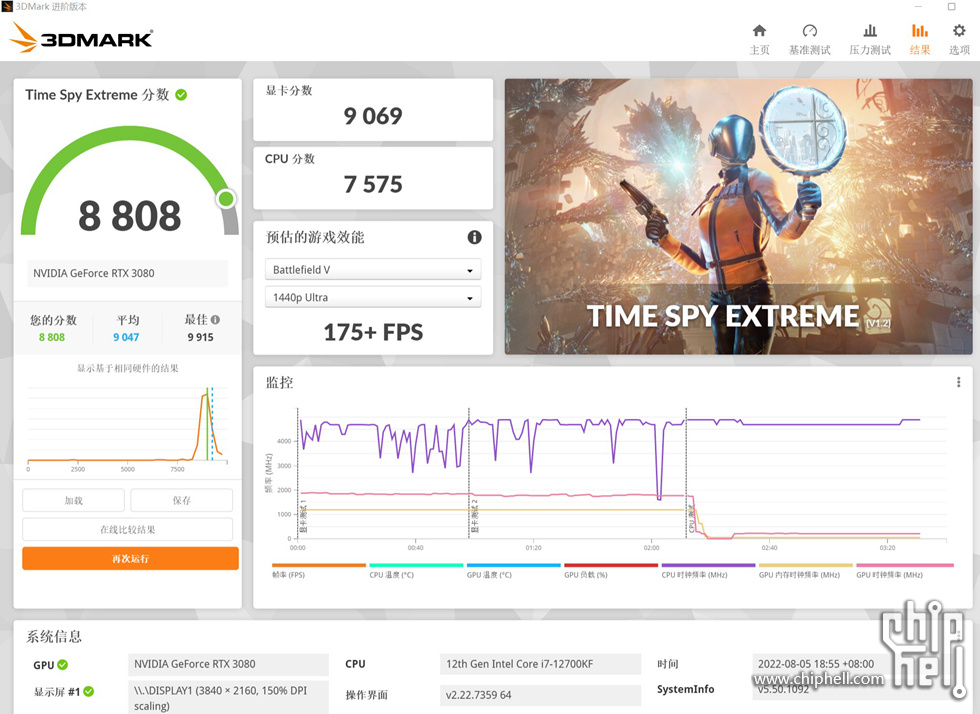

3D MARK TIME SPY EXTREME 测试成绩 8808

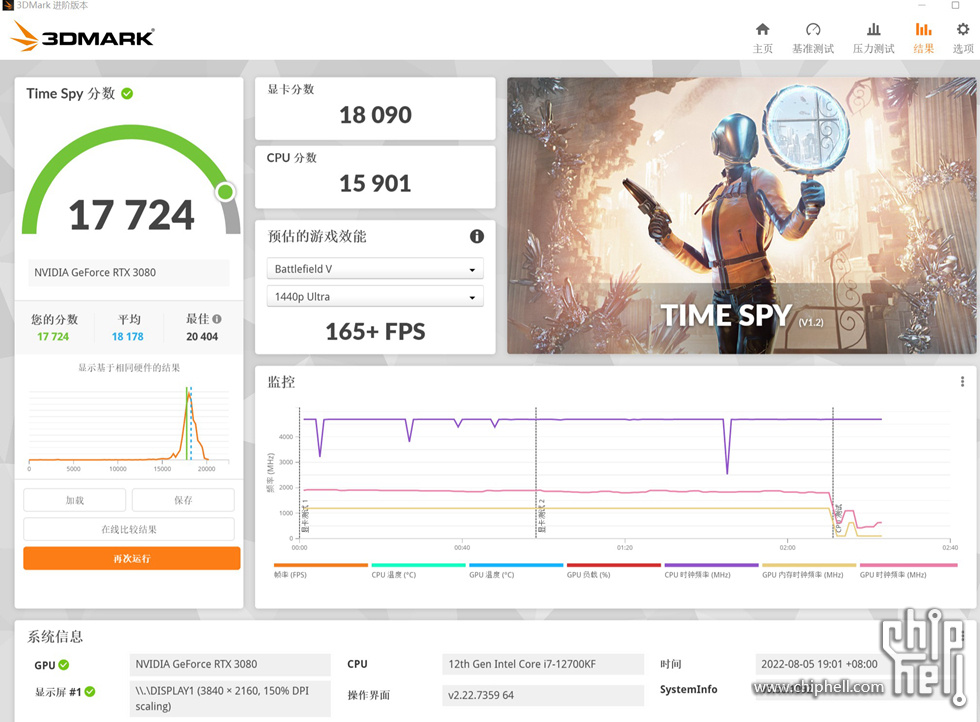

​3D MARK TIME SPY 测试成绩 17724


3D MARK PORT ROYAL 光线追踪测试成绩 11781


​3D MARK FIRE STRIKE ULTRA 测试成绩 11699

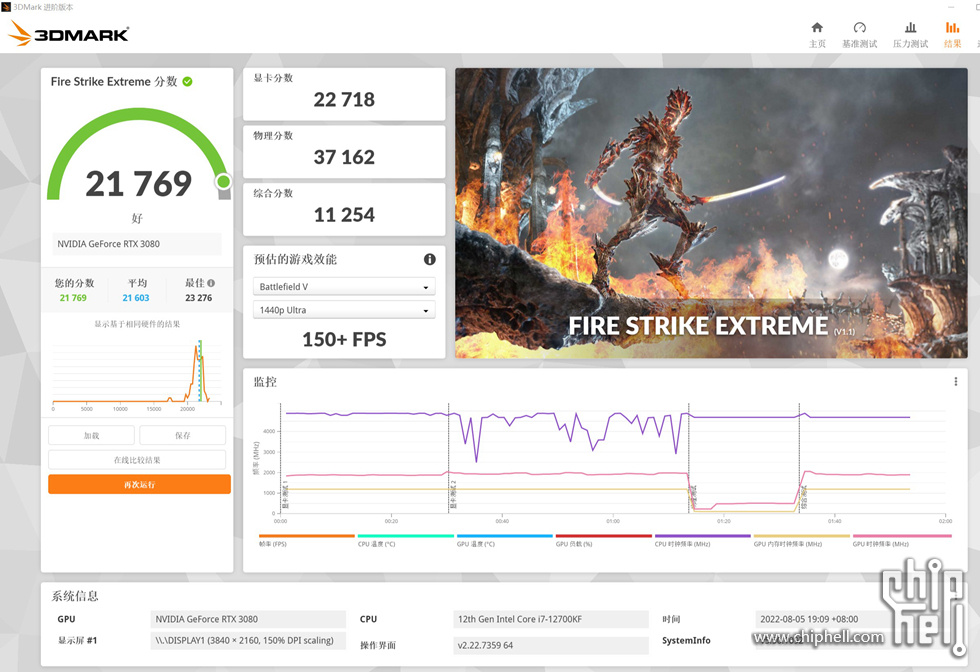

​3D MARK FIRE STRIKE EXTREME 测试成绩 21769


​3D MARK FIRE STRIKE  测试成绩 35584

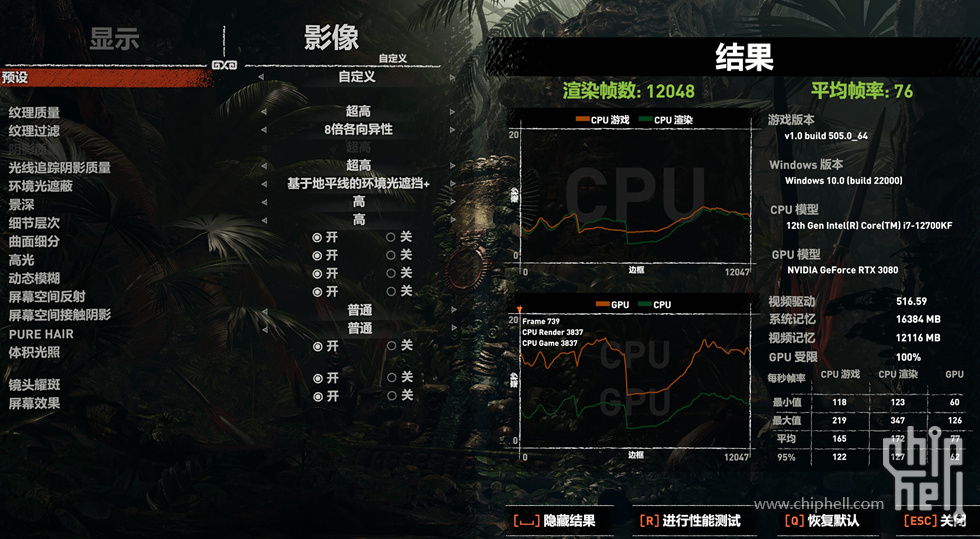

​古墓丽影·暗影在4K分辨率开启DLSS和最高光线追踪下测试平均76FPS

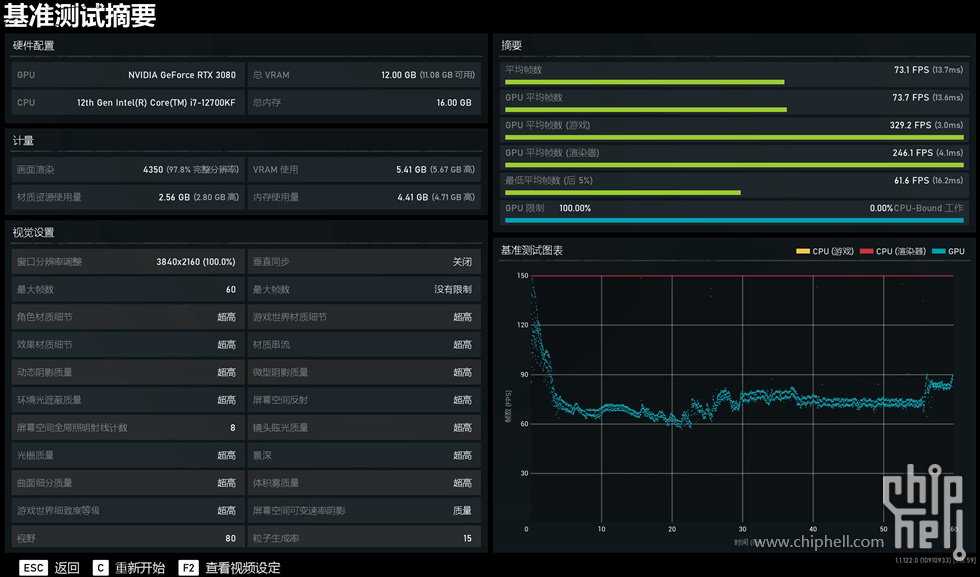

​战争机器5在4K分辨率超高特效下测试平均73.1FPS


荒野大镖客2在4K分辨率的最高特效下测试平均71.33FPS

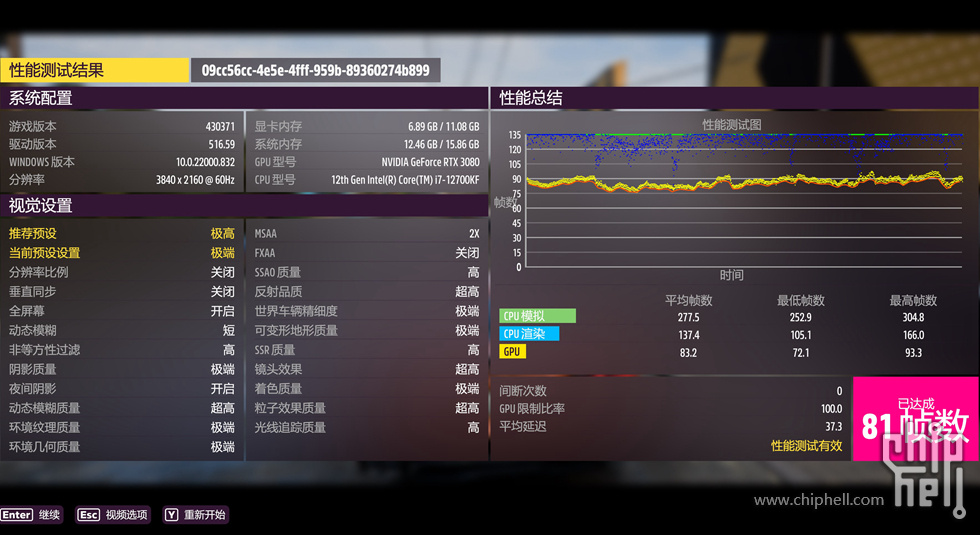

地平线5在4K最高的极端特效下测试平均81FPS​ ​




以上就是本次装机的全部内容了，文中表述仅代表个人观点，如有问题可相互交流，感谢您的阅览

• 全文完


Wolverine

这个机箱散热肯定很棒!!!

AC♥小武

恭喜大佬喜提新机。

youzhusky

Wolverine 发表于 2022-8-20 22:28
这个机箱散热肯定很棒!!!

是的狼叔，三面mesh都是通风的

youzhusky

AC♥小武 发表于 2022-8-20 23:06
恭喜大佬喜提新机。

武兄还没睡呢

Wolverine

youzhusky 发表于 2022-8-20 23:35
是的狼叔，三面mesh都是通风的

顶上好像就是蜜蜂的了吧

王骞

大佬装机犹如探囊取物，佩服佩服

MR.ORANGE

抽屉结构还是很有趣

strongtan

SKY神...  乔斯伯新机好评

yhgg

支持豆子哥新机机

超逸绝尘

整体风格，我还是比较喜欢的。

youzhusky

王骞 发表于 2022-8-21 11:31
大佬装机犹如探囊取物，佩服佩服

感谢版主大大支持~

youzhusky

MR.ORANGE 发表于 2022-8-21 12:24
抽屉结构还是很有趣

是比较有意思的，早前还有一个abee的RS07也是这个结构

youzhusky

strongtan 发表于 2022-8-21 17:18
SKY神...  乔斯伯新机好评

哈哈，兄弟的meshify2mini更精致

youzhusky

yhgg 发表于 2022-8-21 21:18
支持豆子哥新机机

谢谢Y佬的支持

youzhusky

超逸绝尘 发表于 2022-8-21 23:02
整体风格，我还是比较喜欢的。

哈哈粗纹大黑丝

tback2010

这个抽拉是真方便！
但我想请教下，这个不装排气扇真的好吗，他可是3080啊

youzhusky

tback2010 发表于 2022-8-22 10:41
这个抽拉是真方便！
但我想请教下，这个不装排气扇真的好吗，他可是3080啊 ...

还行，这个机箱除了顶部是密封的其他都是网孔
