本帖最后由 AC♥小武 于 2022-10-6 14:15 编辑
华硕AP201机箱是最近热度比较高的一款MATX机箱，适中的体积大小、不错的散热性能以及优质的做工细节正印了那句广告语：华硕品质 坚如磐石。另外其极高的性价比也让我有一种无需心疼、拿来随便造的从容感，这台主机正是前段时间桌面比赛中展示的那台，搭配当下主流硬件主打黑橙配色，下面是装机细节：
散热器 ROG STRIX 飞龙二代 360 ARGB 硬盘 美商海盗船 MP600 PRO XT 1TB 内存 美商海盗船 复仇者 DDR5 6000 32G(16Gx2)套装

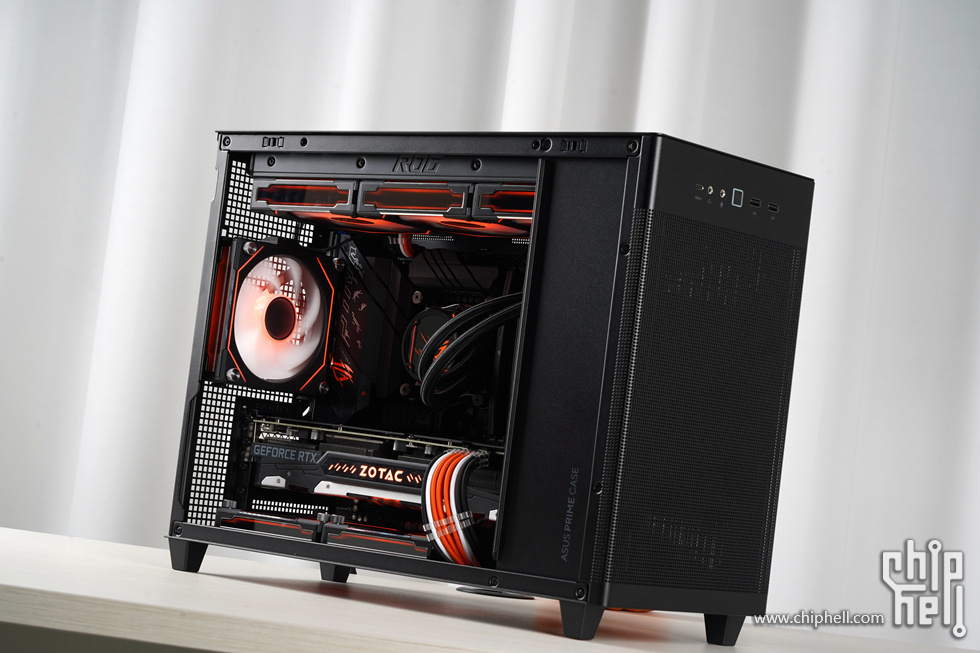

整机展示
硬件展示
主板搭配的是华硕ROG STRIX B660-G，一贯的ROG红黑配色包装，它的定位仅次于Z690-G，支持DDR5内存以及PCIE5.0插槽。
主板附带的配件。
ROG STRIX B660-G GAMING WIFI是一块24.4 x 24.4CM规格的MATX主板，整体采用赛博朋克元素搭配利落的斜切设计，整张主板覆盖有大面积直触式的金属散热装甲，表面经过拉丝工艺处理，质感十足。
主板供电方面采用12+1 DIGI+数字供电模组, 高品质的电感以及耐久电容也为12代多核处理器提供高效稳定的供电效率，可充分发挥因特尔12代酷睿处理器潜力，全新设计的长方形LGA1700 CPU插槽，开启方式与以往不同，变成了从上往下开启的方式。
硕大的VRM散热模组完整覆盖了整个MOS跟电感，相比于Z690-G的散热模组小了一些，与较大型的风冷散热器在兼容性方面会更好一些。
提供了2条PCI-E 4.0x4规格的M.2接口，可容纳M.2 2242-2280长度的SSD安装。

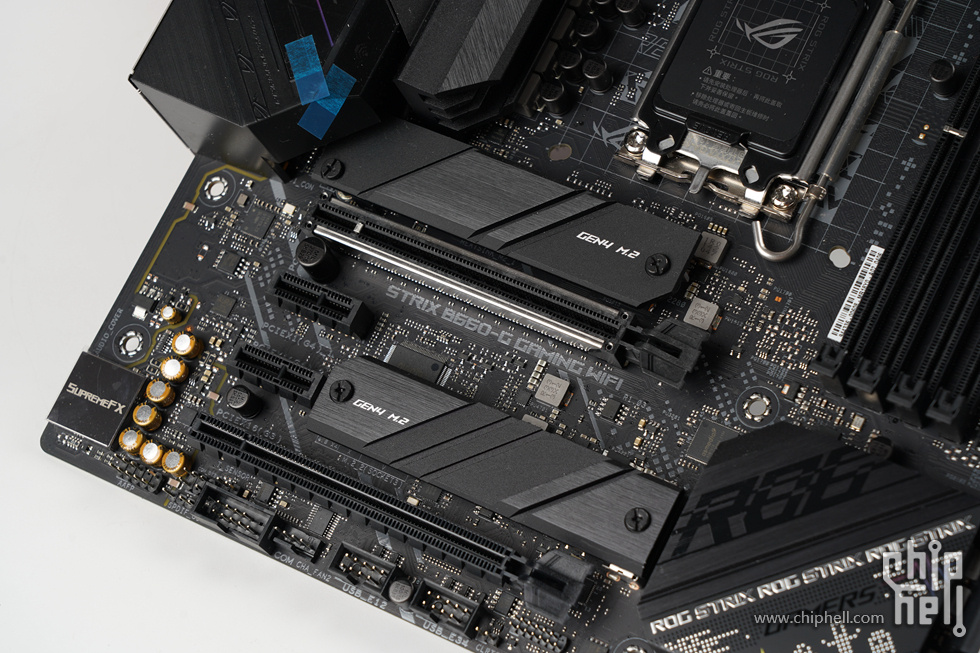

PCI-E区域，两条M.2均为带散热的PCIE4.0且支持华硕快装，第一条PCIE为5.0接口且带金属盔甲，两条PCIE 1X为4.0，最后一条PCIE 16X为3.0。
音频方面采用ROG SupremeFX 7.1 环绕声高清音频编解码器 ALC4080，同时配备 DTS ® Sound Unbound 环绕音效和 Sonic Studio III 智能音效管理软件。
各种拓展接针边缘化布局，方便接驳各种线材。
南桥散热模块。
虽然现在很少有人用到SATA接口的SSD，但还是提供了4个SATA接口。
提供了4根单边卡扣式的DDR5内存插槽，只兼容DDR5内存不兼容DDR4，DDR5起步频率就是4800MHz，而官称最高支持双通道DDR5-6000+Mhz（OC），最大容量128GB。
采用8+4 pin 的 CPU 外接供电口，供电口内置插针为实心插针。
一体式I/O挡板设计已经成为主流，视频输出接口有HDMI与DisPlayPort各一个、4个USB 2.0、旁边的按键可以实现无CPU情况下更新bios，十分方便、USB 3.2 Gen 1 Type A （10Gbps）接口、1个USB 3.2 Gen 2x2 20GbpsType-C、2.5Gbps网口、WIFI6网卡和7.1数字环绕声接口。
散热器使用华硕的ROG Strix 飞龙2代 360一体水冷，官方提供了长达六年质保。
附件包括百家之眼贴纸、全平台扣具、风扇延长线以及RGB一拖三集线器。
散热器整体黑化处理。
采用了第七代Asetek水泵，满载转速可达3600。
纯铜散热底座，并预涂了硅脂。
冷排侧面的ROG LOGO。
冷排尺寸为122 × 394 × 27 mm，标准的360铝制冷排。冷排表面平整，散热鳍片工整严密，整体做工十分扎实。
自带了3把12cm ARGB风扇，采用了半透明的白色扇叶，能很好的进行导光。
风扇转速为800-2500±10% RPM，风量80.95 CFM / 137.5 m3h，风压5.0 mmH2O，噪音37.6 dB (A)，支持PWM/DC。
边框的处理细节也很到位，有如金属拉丝的质感。

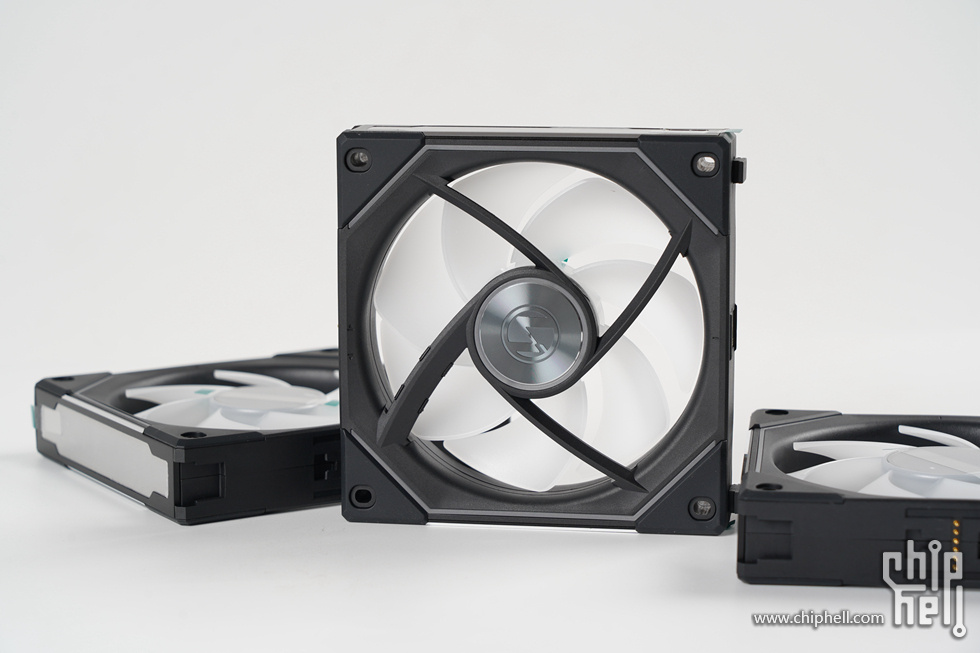

风扇使用的是联力最新推出的积木风扇3代，外包装与上代相比没什么明显变化。
包装附件方面多了边框镜面贴膜，3代积木风扇更加突出了灯光效果，为了保护边框镜面避免划伤，玩家可自行对边框进行贴膜保护。
可隐约看到风扇中心的0.5mm分层效果，通电后可呈现出3D深邃般的无限镜效果。

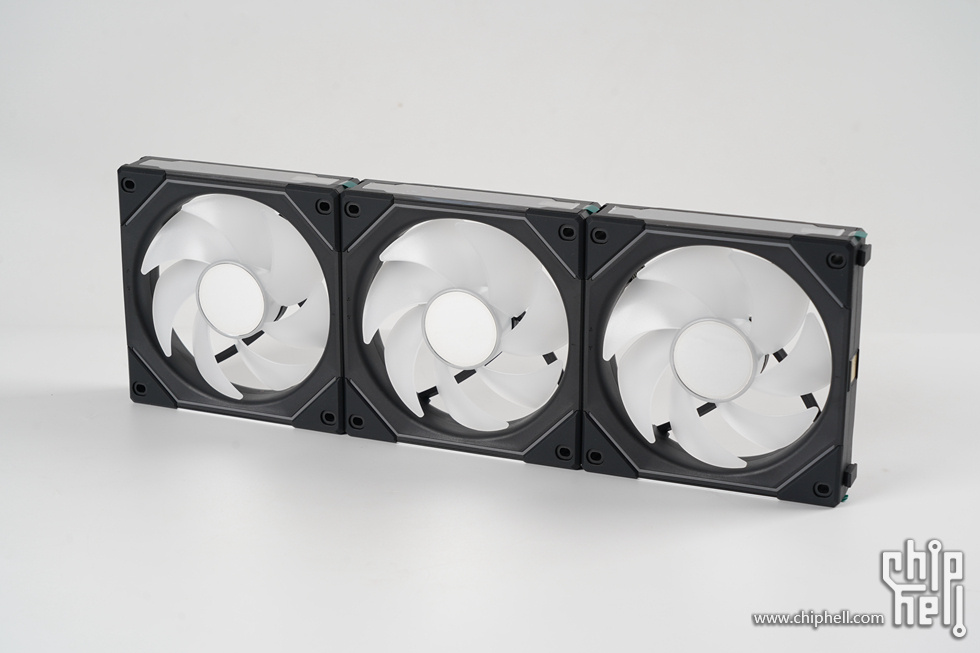

选择此款风扇的理由便是无线材拼接拓展，多枚风扇只需一根线即可链接，简化了繁杂的理线过程。
风扇边框的链接设计可谓颠覆传统，开创了无线拼接的先河。

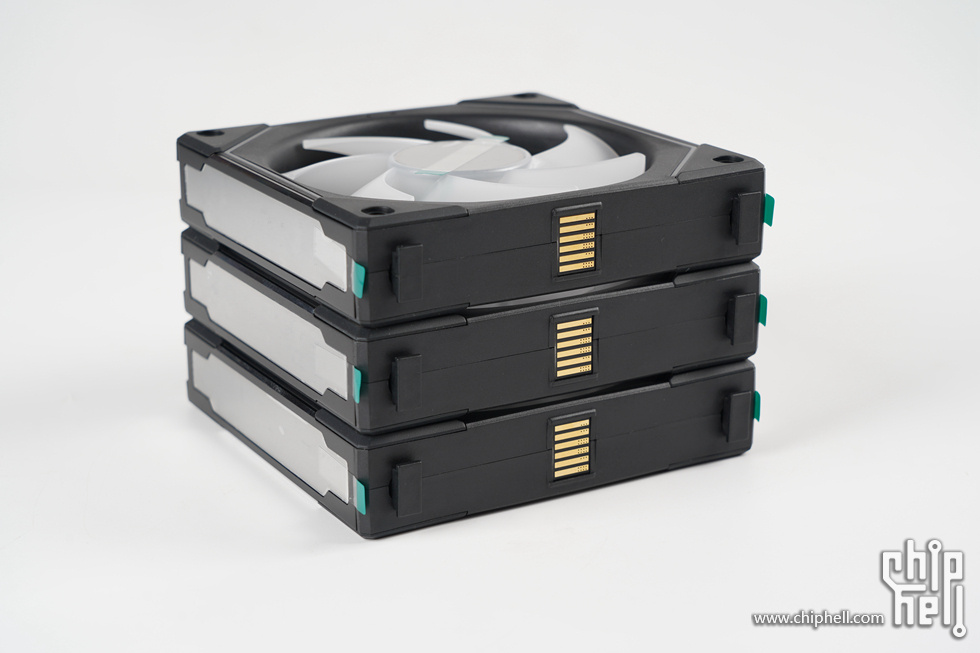

风扇一边用于连接的触点，风扇无线拼接串联之后，在末端用自带的电源片连接控制器即可。
采用FDB液压轴承，7扇叶设计，有石墨垫片、框架中有磁铁强化固定性。相对于上代SL120，风量提升10%，最高风量61.3CFM、2.66静风压，风扇转速200-2100rpm，最低风噪29dBA。
SSD同样选择了海盗船的旗舰MP600 Pro XT的1T版本，采用Gen4 PCIe技术，带来让人难以置信的快速顺序读取和写入速度官方还提供了5年保固服务。
MP600 Pro XT最显著的特点就是其硕大夸张的铝制散热片。散热片采用卡扣式固定，用指甲轻轻扣开一侧的两个卡口就可将散热器轻松拆下。
MP600 Pro XT采用 PHISON PS5018-E18控制器，搭配Micron全新的176Layers 3D TLC NAND闪存颗粒，最高连续写入速度为7,100MB/s 读取、5,800MB/s 写入，4K最大IOPS高达 900,000读取、1,200,000 写入，最高写入量达700TBW。

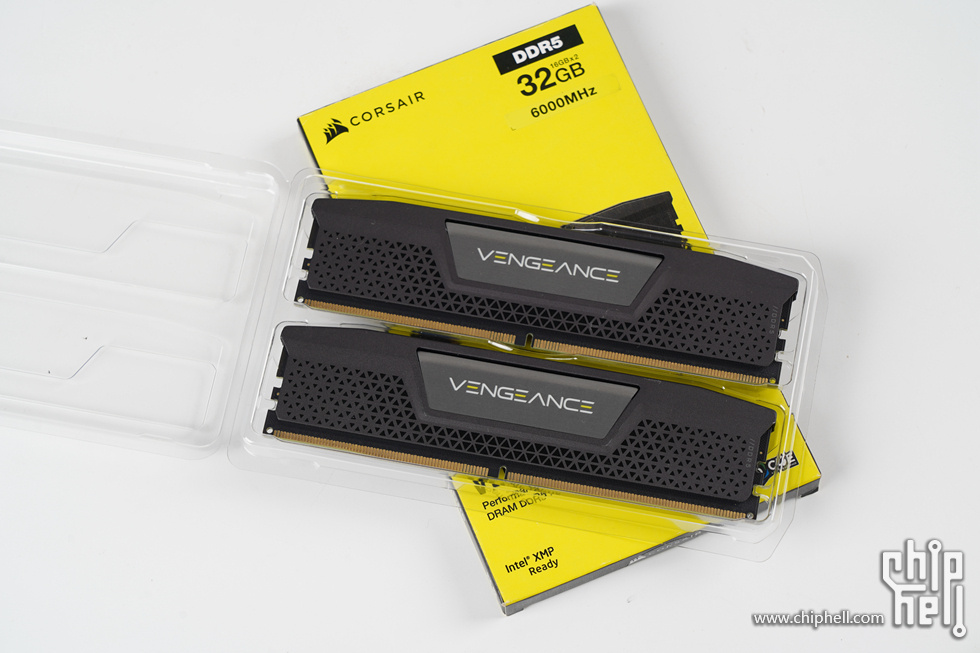

内存选择美商海盗船的复仇者系列 DDR5 32GB(16G×2) 6000MHz套装，经典的黄黑配色包装。
与高贵的Dominator“白金统治者”系列不同，Vengeance“复仇者”系列内存定位于广大主流用户，主打实用价格相对亲民一些。内存外观低调简约，散热马甲采用实心铝制散热片能够保障高效地将内存中的热量散发出去，确保内存使用稳定性。35mm的高度可以轻松兼容多种类型的散热器。
内存时序为36-38-38-76，默认频率6000MHz，支持Intel XMP 3.0技术，在BIOS里开启XMP功能，就可以将内存设置为高性能模式，即可快速获得出色的高性能体验。
上机效果，低调内敛。
显卡使用索泰3070天启，显卡散热器采用三风扇设计，整张显卡采用了比较沉稳的黑色作为底色，表面有大面积的银色金属装甲，非常酷炫。

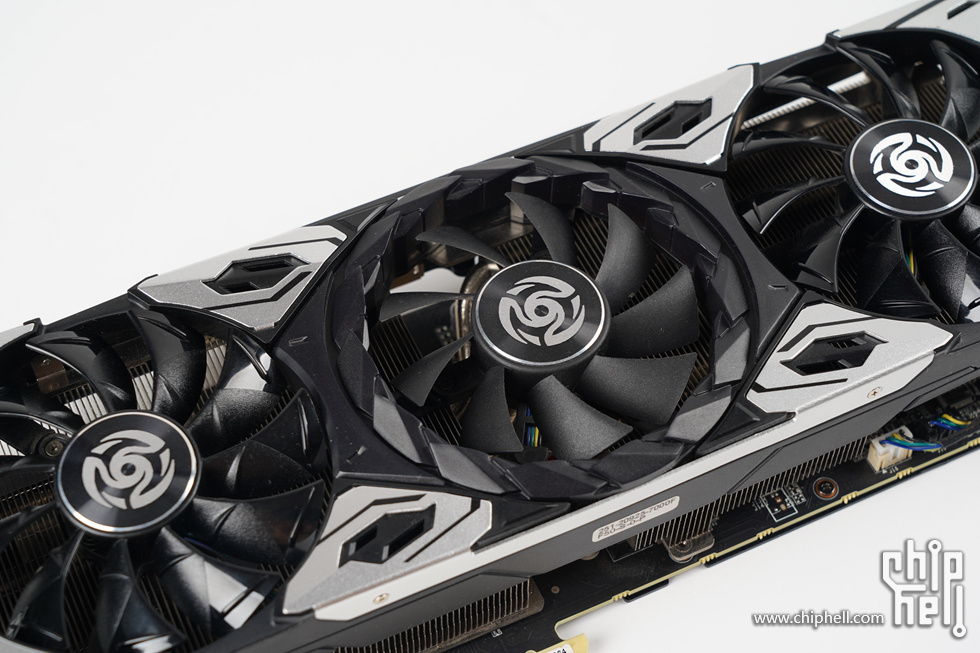

散热罩中央风扇的部分是索泰被称之为“天启之环”的ARGB灯环，支持1680万色彩调节和数十种灯光效果。
显卡厚度为2.5槽厚度。
顶部的索泰LOGO信仰灯，支持ARGB 灯效。
供电方面采用双8Pin供电，供电位置靠近边框好评，为理线提供便利。

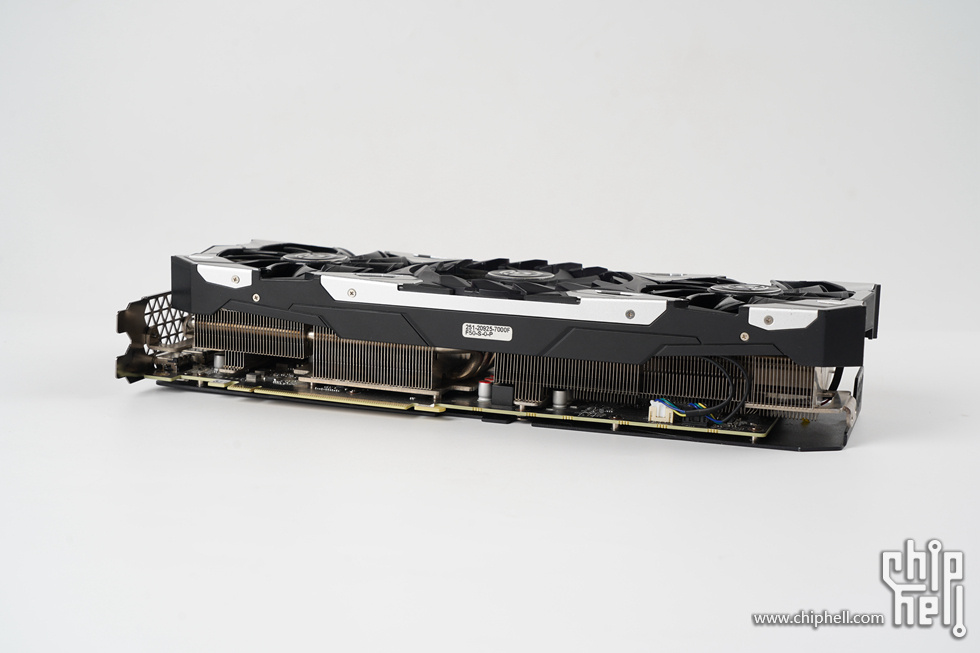

散热方面采用7条冰脉复合热管和纯铜镀镍均热板。
显卡背面采用了铝合金背板，保护PCB不变形的同时兼具散热。周围有“天启之翼”的喷涂，两个背部小风扇的位置正好对应“天启姬”的形象设计。
显卡金手指部分。
接口部分采用3个DP+HDMI 2.1的4接口设计，充分满足用户扩展需求；另外升级后的HDMI 2.1可支持单线8K的视频输出。

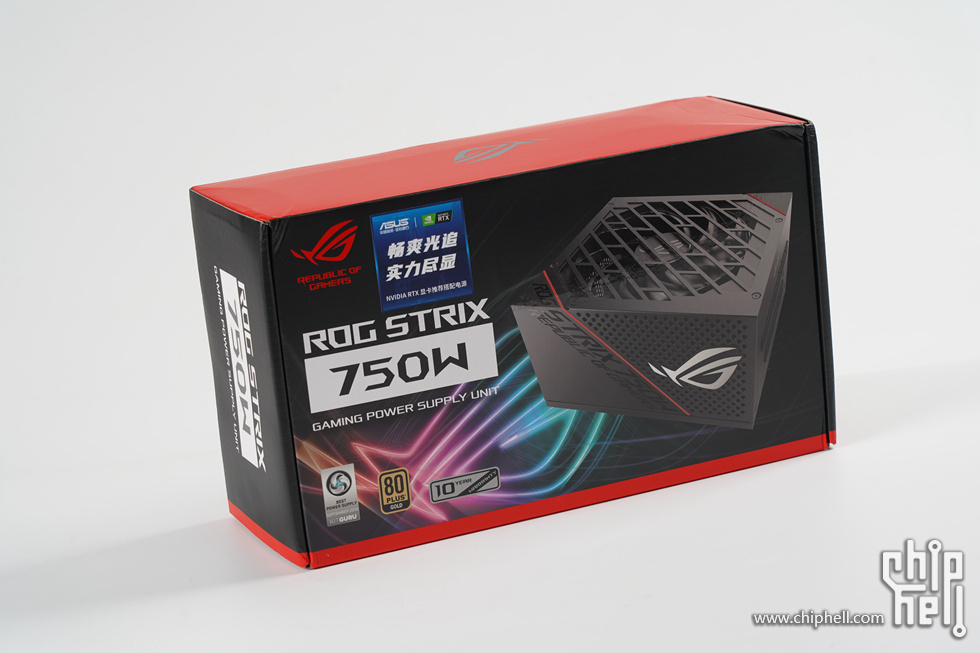

电源使用手头现有的华硕750W雷鹰电源。
电源附件。
全模组线材。
采用全模组线材接口设计，接口大体上分为三组，第一组为10+18pin接口，对应的是电源24pin主供电接口；第二组是4个8pin接口，对应CPU以及PCI-E供电；第三组则是4个6pin接口，用于扩展D型4pin接口以及SATA供电接口。
电源整体外观以黑色为主，红色为点缀，是ROG产品最经典的配色。80Plus金牌认证，采用全模组线材设计，电源长度为16cm。
电源配置有一把135mm直径的9扇叶风扇进行散热，支持0 dB Fan低负载风扇停转技术，可在电源输出功率较低时停转风扇，进一步降低运行噪音。
AC输入接口则带有独立开关，0 dB Fan控制开关则可以使玩家手动控制电源的温控状态。
华硕AP201机箱黑色机箱，机箱整体外观设计简约方正，机箱三维尺寸分别为460 x 205 x 350 mm，机箱整体采用了0.8mm的SECC钢材，重量约为5.8公斤。
机箱做工严丝合缝，细节处理质感满满。
机箱尾部，电源采用了前置设计，然后通过电源延长线电源接口固定到了尾部左上方，PCI显卡插槽最多支持4槽位。

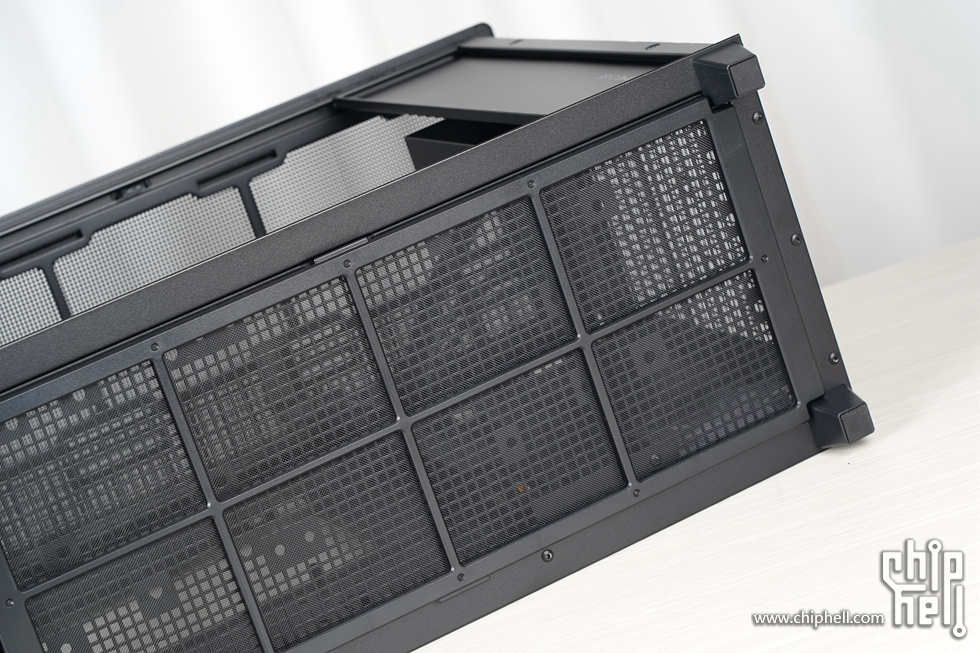

机箱最明显的特点就是四面的网孔侧板，整个机箱大约有57600个方形开孔，方形开孔孔径1.5MM,相较圆孔透气面积更大,实现更佳的散热效能还能起到防尘作用。

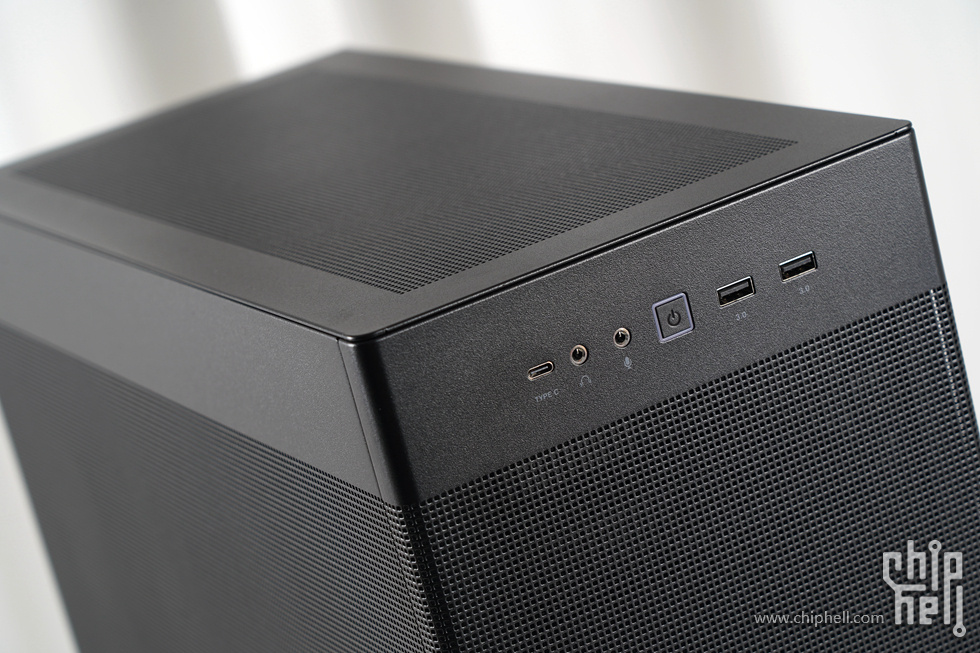

机箱的I/O接口位于机箱前面板的顶部，提供了1个Type-C 3.2 Gen2、2个Type-A 3.2 Gen1、1个3.5音频以及1个麦克风接口。
可以看到机箱面板之间的开孔接缝都做到了一体化的效果，面板圆弧的过度平滑自然，如此高工艺的细节处理实必须点赞。
机箱的四周面板固定方式均采用了撞珠加卡扣的免螺丝设计，拆卸相当便捷固定也足够牢固不会有晃动的感觉。

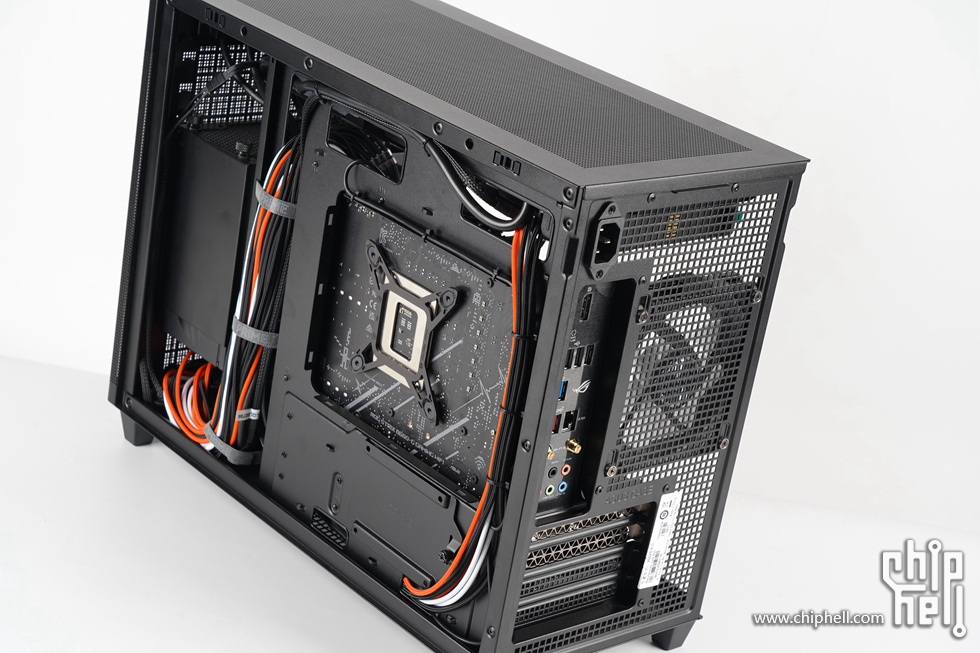

机箱背部提供了一个2.5寸SSD硬盘安装位，背部边沿均有走线的开孔，还有用于固定线材的理线魔术贴。
机箱内部，可以看到内部空间还是比较宽大的，内部容积达到了33L支持MATX板型，显卡最长支持到338mm，散热器最高支持到170mm。
机箱尾部自带了一枚120MM风扇。
机箱顶部支持安装240、280、360规格的水冷安装。
可以看到机箱底部上设有2.5、3.5寸硬盘固定孔位，或者也可以安装2个120mm风扇，机箱底部提供了磁吸式的防尘网，拆卸方便轻松。
|
