• 前言


13代酷睿发布之后，微星的第一批主板也发布了次顶级的MEG Z790 ACE 战神主板和顶级的GODLIKE超神主板，这次我们看看这块次顶级的MEG Z790 ACE，从下图的微星官网datasheet的参数介绍就知道他是极其强悍的存在，最狂暴的是其拥有高达24相105A SPS核心供电模块、总计24+1+2的供电规模设计，拥有双PCIe 5.0显卡插槽加一个PCIe 4.0插槽，板载5组M.2接口包含一个5.0 M.2，双口雷电4和双2.5G有线，这对于目前13代CPU强悍性能可以说是如虎添翼，对于高端玩家的需求是一个非常标志性的产品。

下面开始对其开箱和拆解，以及测试等方面简单了解一下这款次顶级的MEG Z790 ACE 战神主板

• 开箱

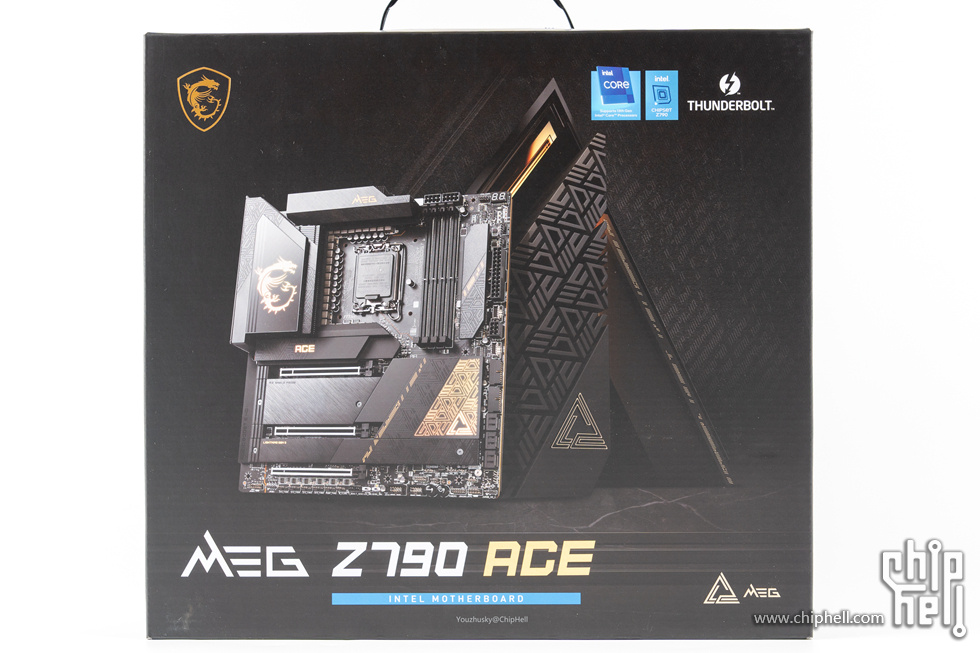

主板包装盒为提手式设计，通体黑底金字设计，包装正面是主板图示和型号标识MEG Z790 ACE


包装的背面则涵盖了MEG Z790 ACE 战神主板的大部分强悍特性，包括24+1+2相 105A智能供电、强悍的散热性能还有DDR5、5条M.2以及多种存储和扩展及IO接口等


按下提手即可打开主板盒，上盖有产品slogan：LUSTROUS RESTHETICS, PURE PERFORMANCE

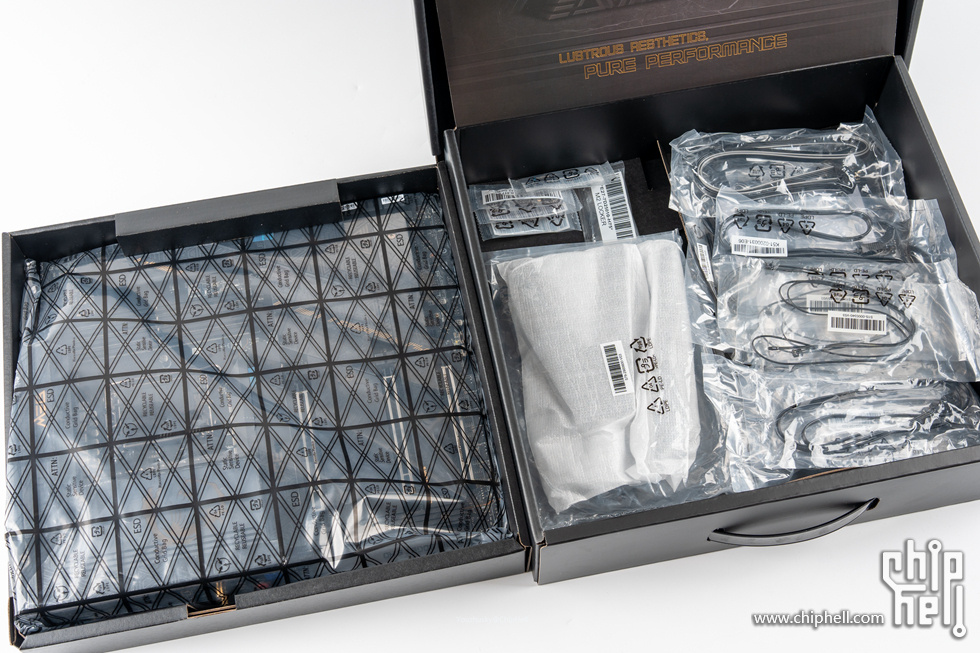

主板独立承载盒与底下的配件包


拿出主板，非常低调的黑金配色与厚实的EATX板型，拿起来单手还是比较累的，整个金属质感相当多


包括背面也带有金属背板保护，左下龙纹和右上角的ACE，中间CPU插槽形成凹陷状，拉丝纹理的质感相当棒，要是做成开放式机箱背面也是非常好看


一体化IO挡板供电散热上是微星的龙纹LOGO，使用ARGB展示，默认暗金色，周边都有纹理设计

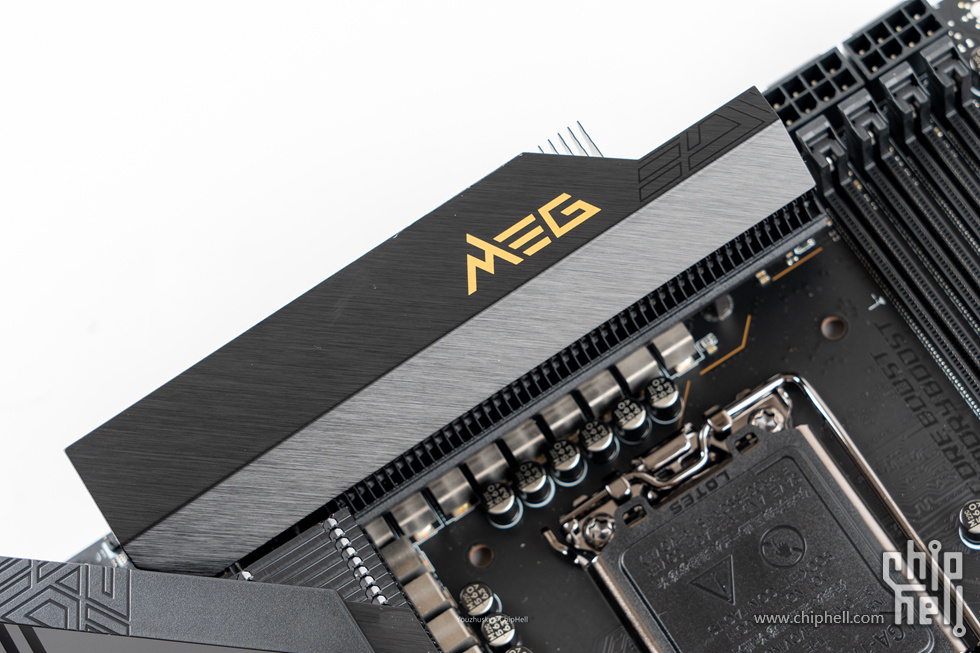

顶部的铝合金散热，上有金字MEG


整一个的豪华供电一览，24+1+2已经形成了C字形

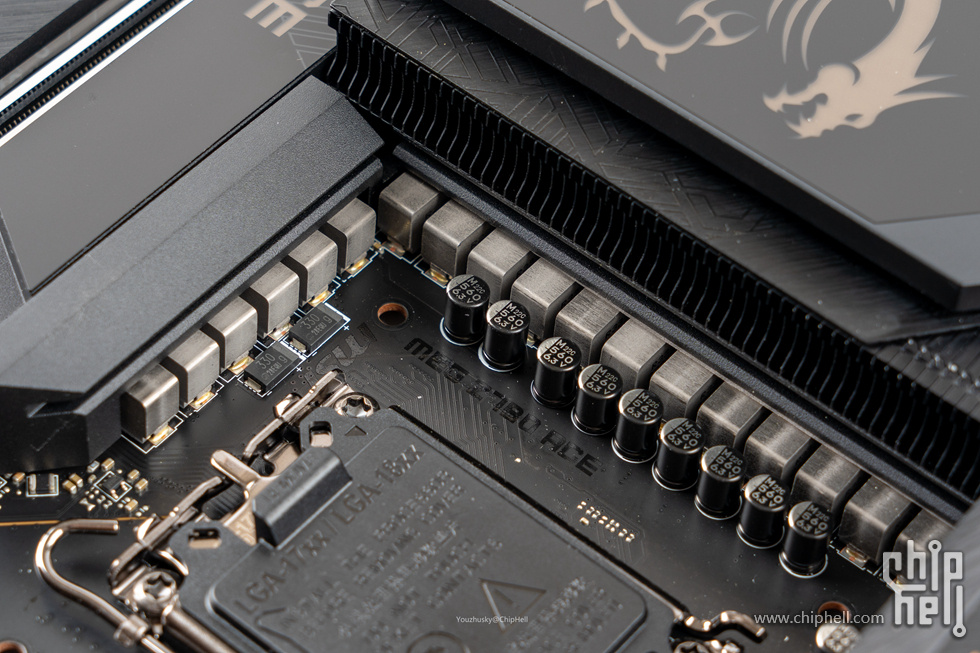

可怕的是M.2上方也延伸到了6相供电


顶部的散热片特写，可以说是散热器不能说散热片了，C型三组散热模组内部有两个导热管对供电进行直触交差设计


因为散热规模异常强大，所以Z790战神的CPU供电双8P被移至内存插槽的上方，安装内存时需要小心一些，右边是CPUFAN和系统风扇和水泵接口，以及两个ARGB灯效接口和电压检测和DEBUG灯


内存插槽为避免与CPU供电冲突所以其卡扣的顶部是锁扣，下面才是弹扣，内存最高支持128G DDR5 7800+MHz，右边的铝合金为装饰用途


侧边的24P ATX供电，左边带有两个20G前置Type-C口和一个6P PCIe为前置快充供电，最高设计可达60W快充

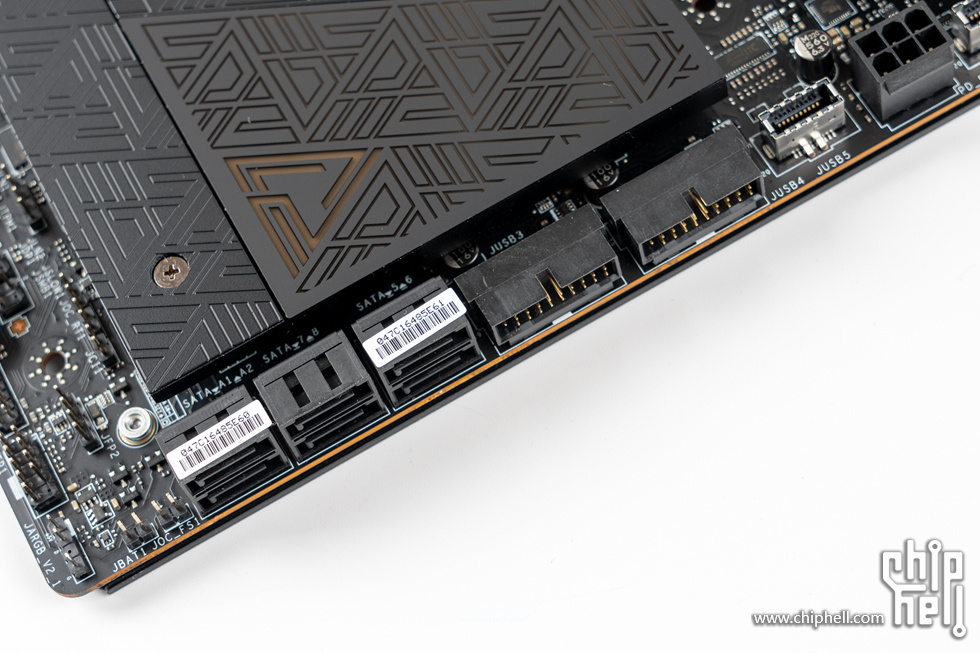

主板右侧的下半部分提供了两个前置USB3.0接口和六个SATA存储口


主板底部右侧提供的ARGB接口、前置和开机重启按钮，左边还有双BIOS切换开关


底部左侧提供了内置音频口、12VRGB、5个风扇接口和水流计接口

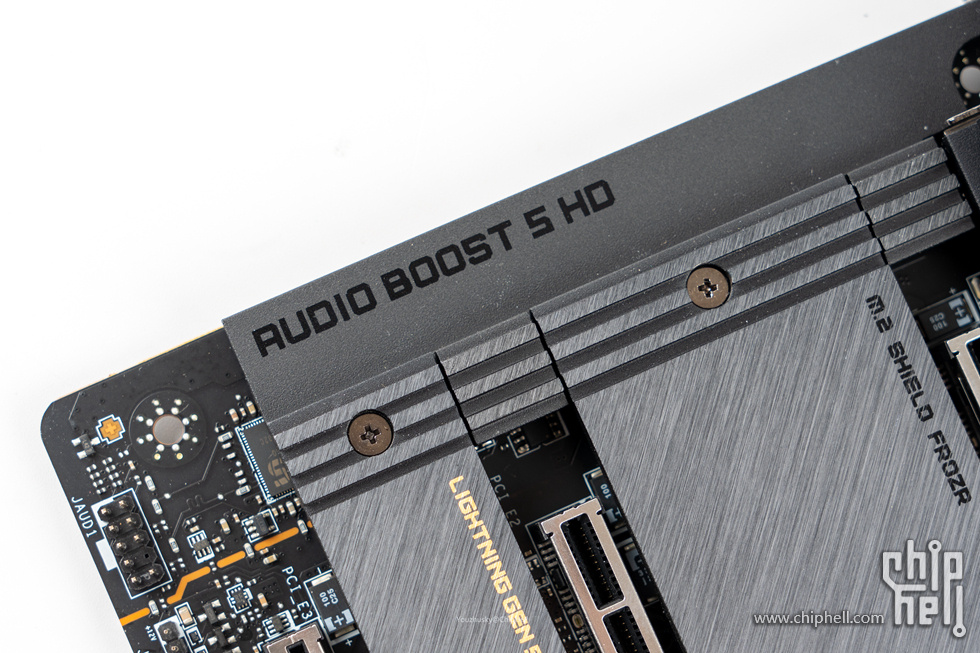

音频部分这里的防护罩也是厚实的铝合金


MEG的强化芯片组散热

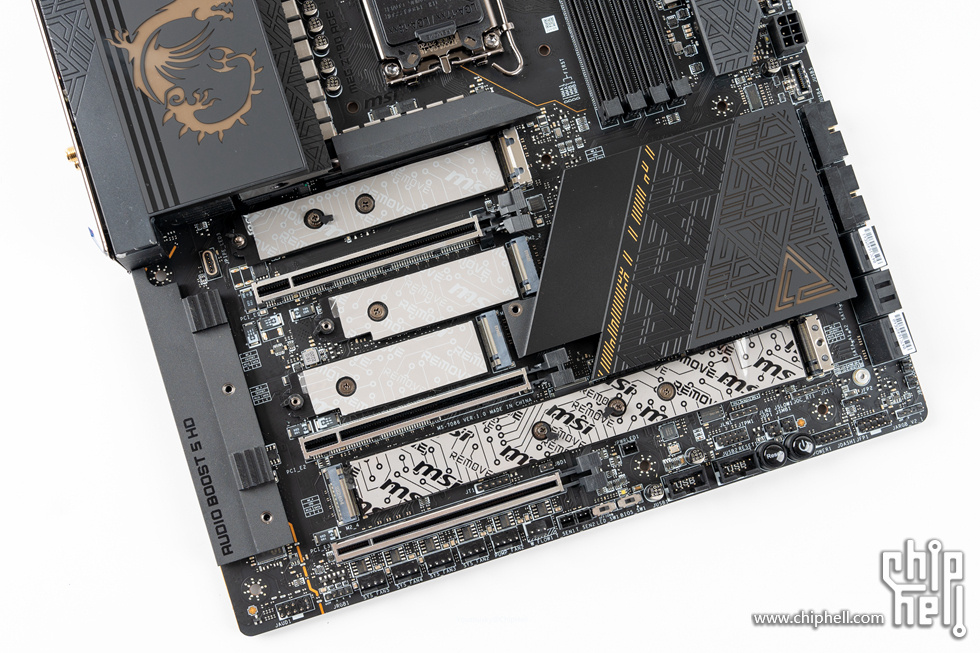

PCIe区域，EATX板型所以这里显得特别长一些，三条金属装甲的PCIe其中上面两条都为PCIe5.0 16X，底部一条为PCIe4.0 16X


打开四块M.2散热片，是五条M.2的豪华扩展存储接口，都带了双面散热和快拆设计

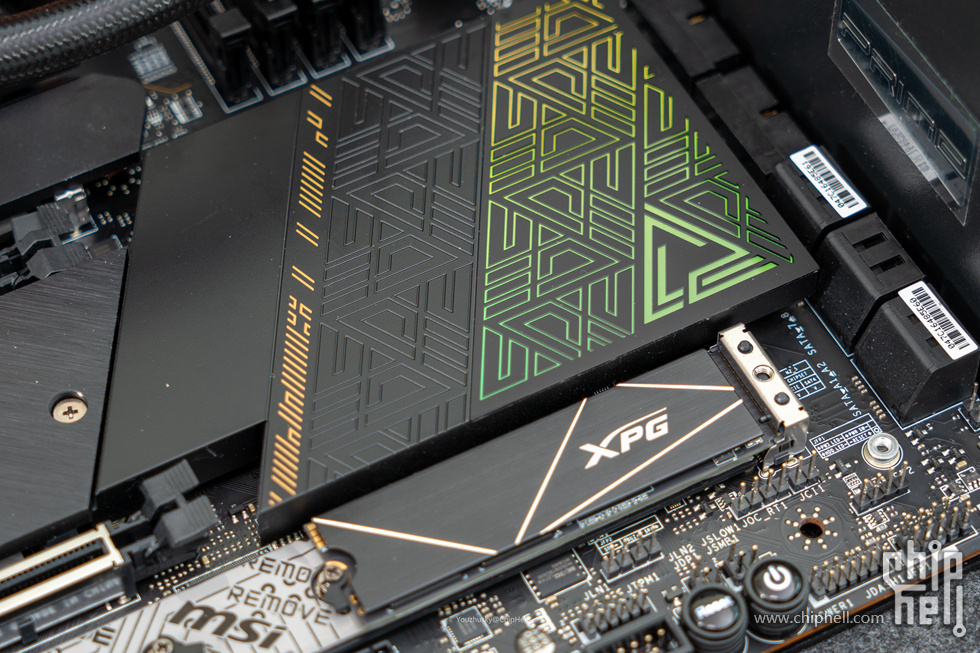

其中第一条PCIe5.0的散热模组上的"ACE"字符带ARGB灯效，所以反面有四针接口，而这块散热的开启方式为左边底部露出向右按即可开启散热片，安装为磁吸设计


主板的IO挡板提供了满满当当的接口，依次是CMOS清空和BIOS更新按钮、两个2.5GLAN、USB3.2 GEN2 10G Type-A+Type-C带DP、两个40G雷电4口、两个miniDP输入带环通、WIFI蓝牙口和音频接口，其中第一个智能按钮可在BIOS中定义其SMART BUTTON为重启、灯效开关、安全启动、风扇等功能


主板音频口位置的8层PCB标志

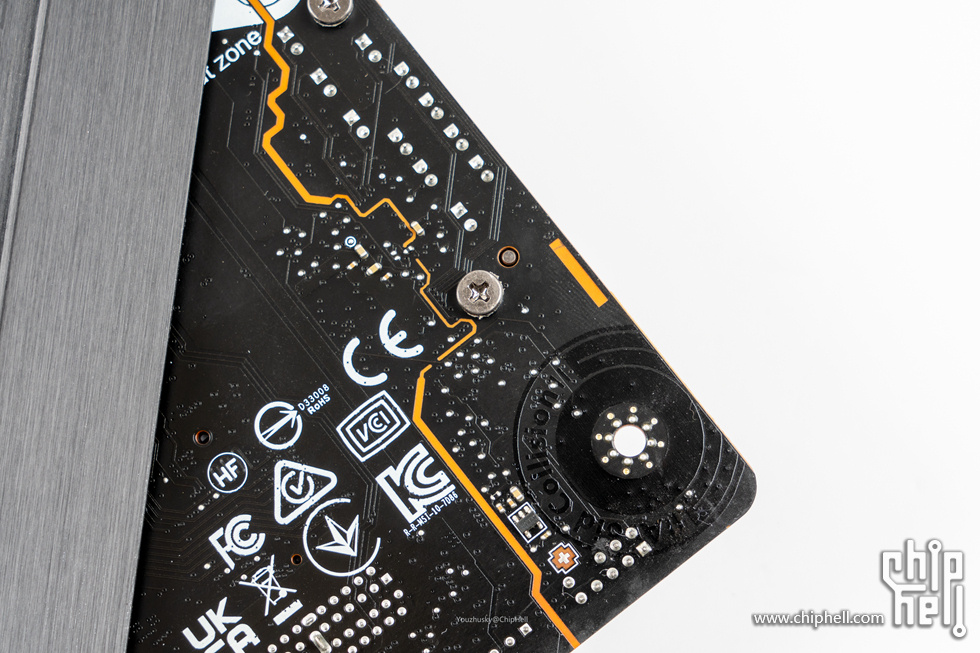

铝合金拉丝背板顶部这里有ACE标

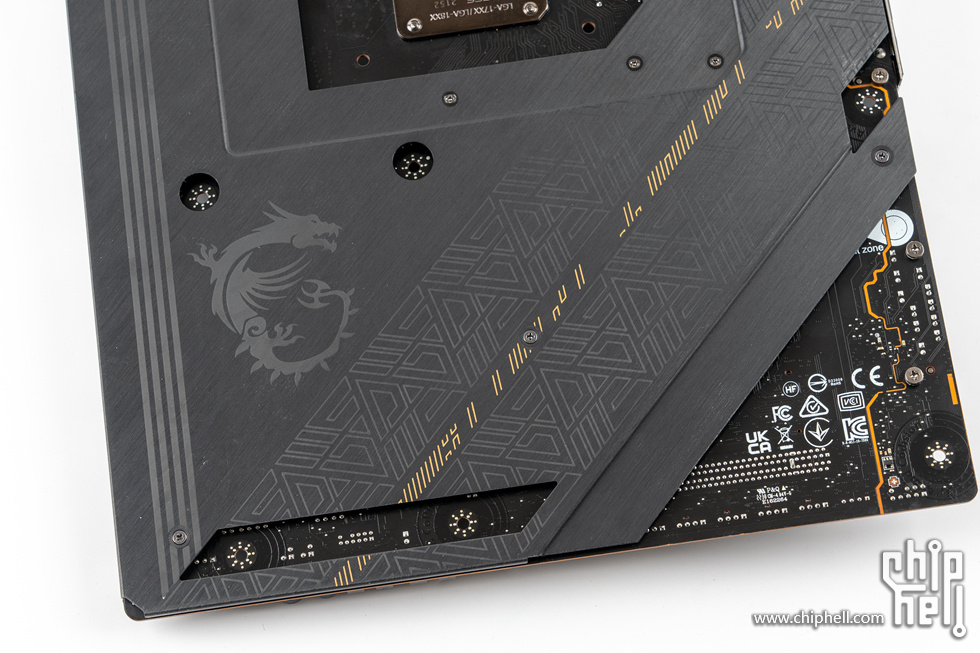

铝合金拉丝背板顶部这里有龙纹LOGO，纹理和金字修饰


LGA1700插槽，支持12代和13代CPU


配件也是相当多，天线和优盘少不了，螺丝贴纸说明书都有


miniDP转DP线也有，ARGB灯带线还有电压检测线、SATA线、USB延长线

• 拆解


这次的拆解主要是主板铝合金背板有两种螺丝，记得别搞错就行

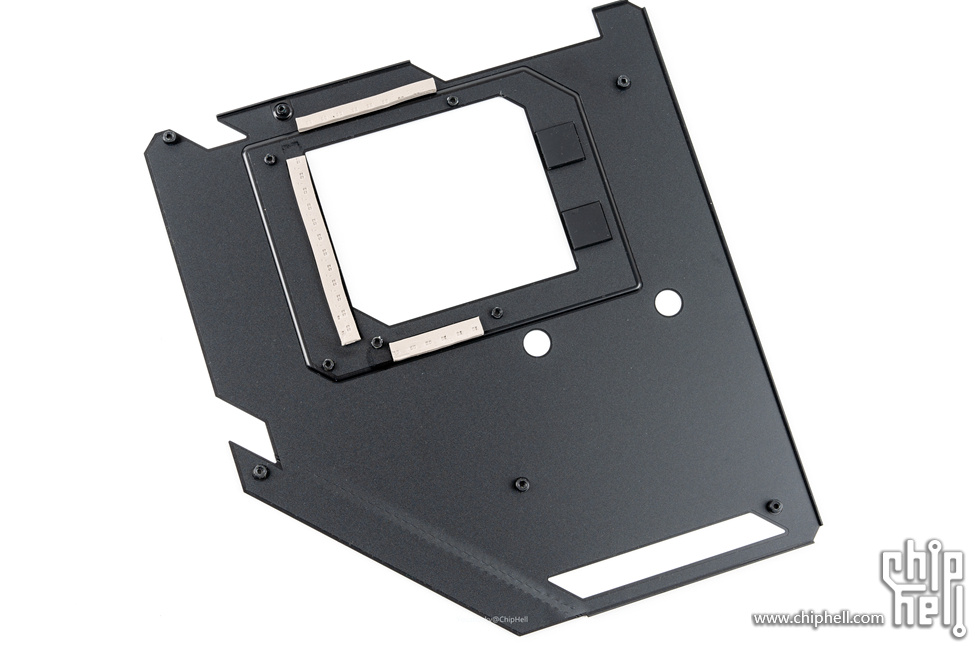

不要以为铝合金背板只是装饰，其实他也为整套供电系统提供散热

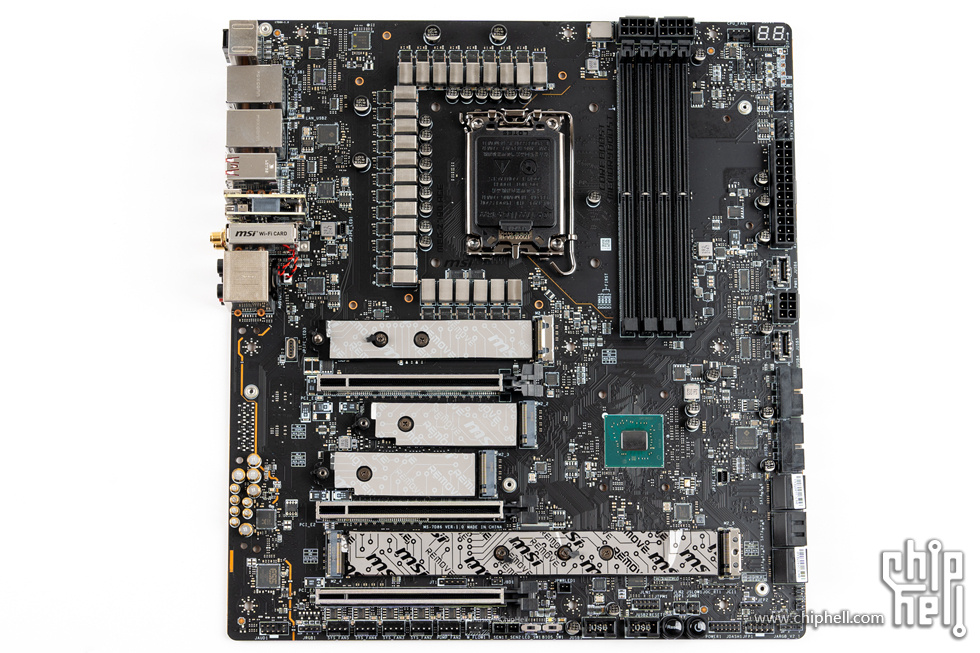

拔完了所有散热片，PCB还是非常重，到底还是次顶级的主板


背面可以看到DDR5插槽还有PCIe 5.0插槽都是SMT焊接工艺，更强的电气性能


一堆散热片

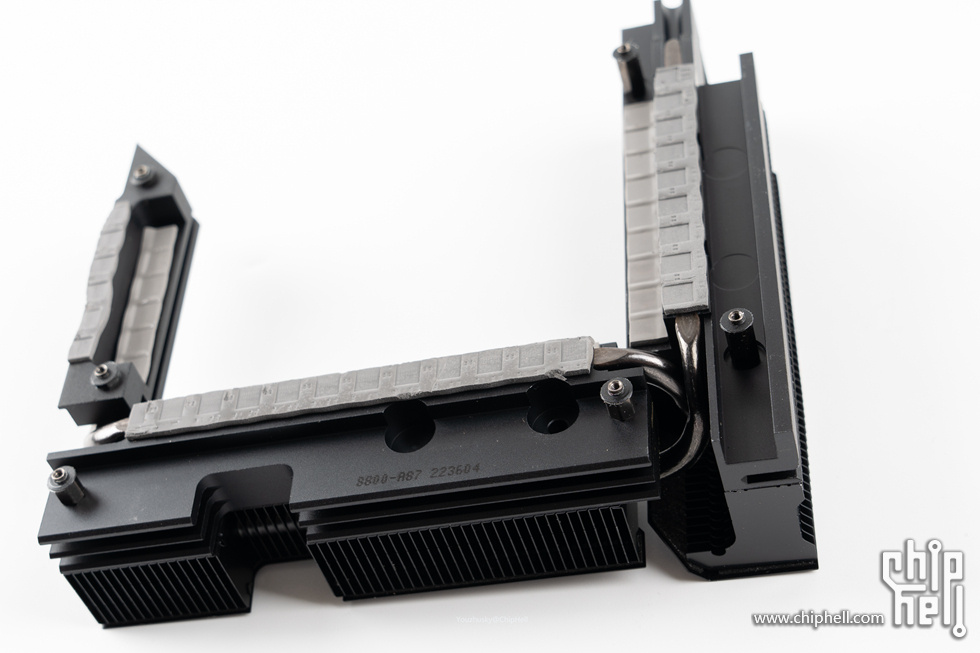

两根直触设计的热管连接C字形供电的三块散热模组


大型的PCH散热提供了ARGB灯效


声卡处屏蔽铝合金和内存槽装饰铝合金

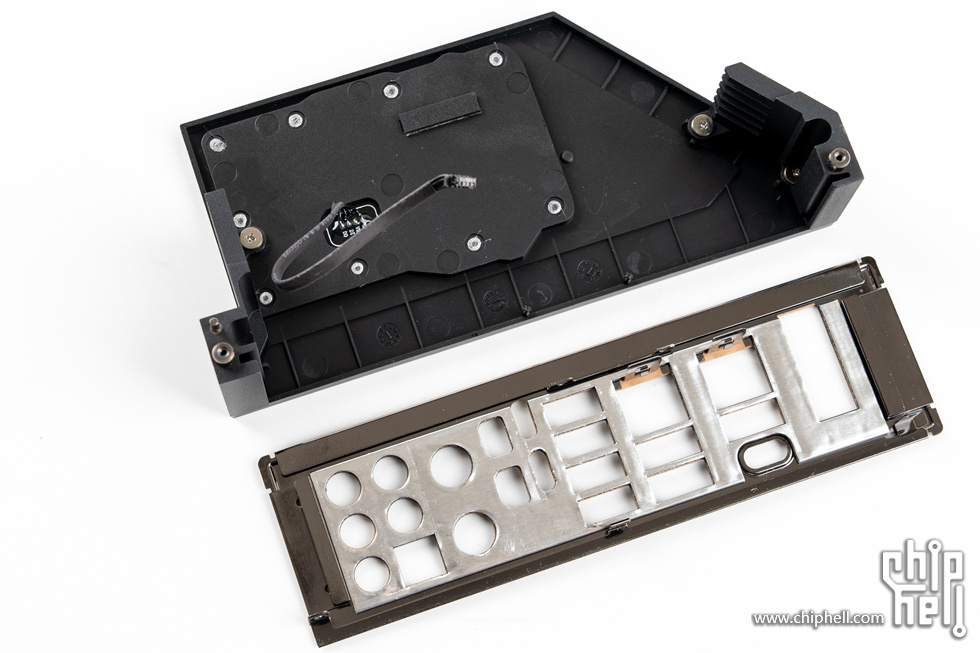

IO挡板和挡板灯效接口


5组M.2的三块散热片，第一条带ARGB磁吸接口

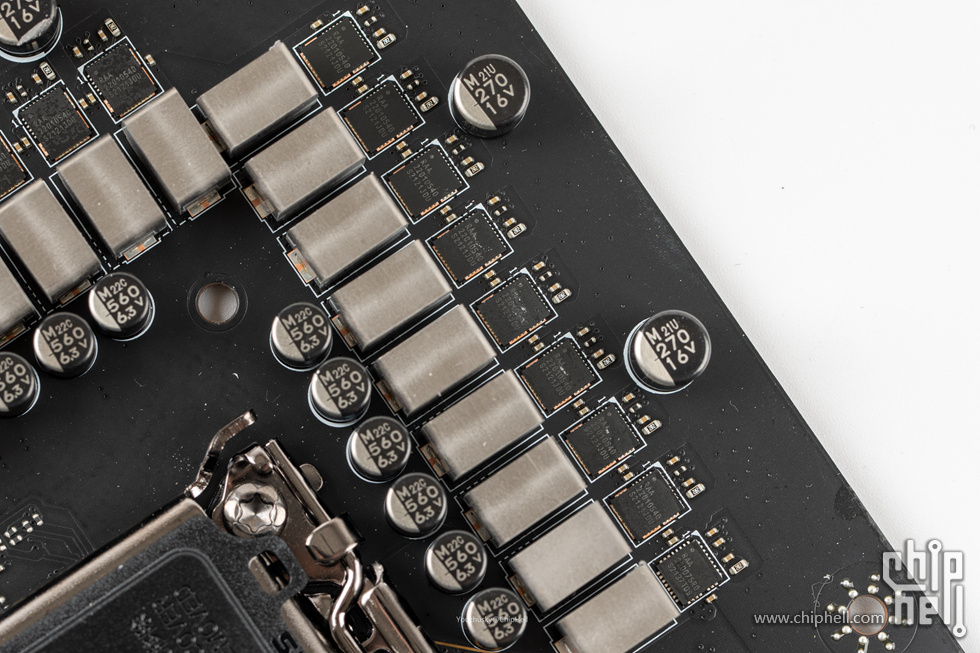

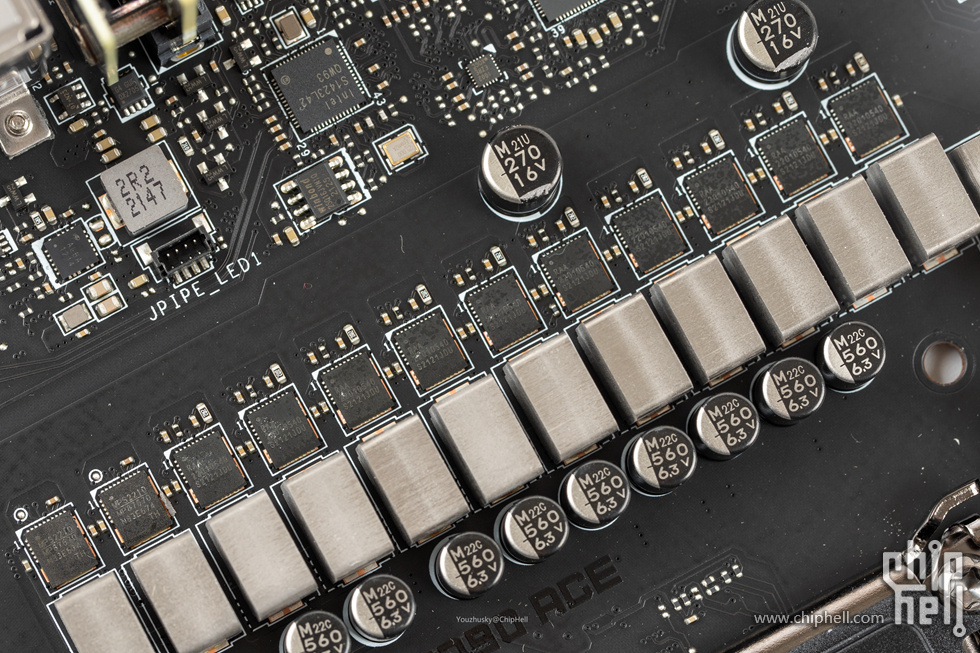

强大的24+1+2相供电


Renesas瑞萨RAA 22010540核心供电模组，可输出105A单相电流，这里的前两相为80A的MP87670


Renesas瑞萨RAA 22010540核心供电模组，这里顶部的最后一相为75A的RAA 220075R0


PWM控制器为Renesas瑞萨RAA 229131


多颗后置IO接口的芯片

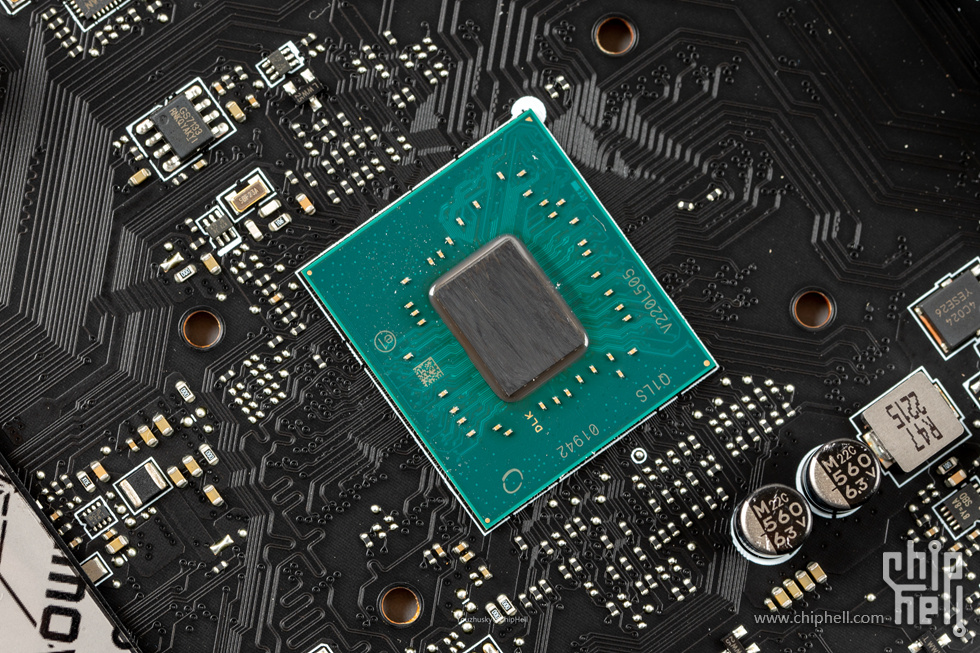

intel Z790芯片组


目前最强的集成声卡小螃蟹REALTEK ALC4082和相当强悍的ES9280PRO DAC芯片

• 测试


下面来到了测试环节，首先介绍一下测试平台：

CPU：英特尔(Intel) i7-13700KF
主板：微星（MSI）MEG Z790 ACE战神
内存：美商海盗船（USCORSAIR） 32GB(16G×2)套装 DDR5 6000 统治者铂金
散热：利民（Thermalright）Frozen Fusion 360 BLACK 冰封聚境
SSD：威刚（ADATA） XPG 翼龙 S70BBLADE 1TB SSD固态硬盘
电源：海韵(SEASONIC)旗舰金PRIME GX850 850W电源


测试环境

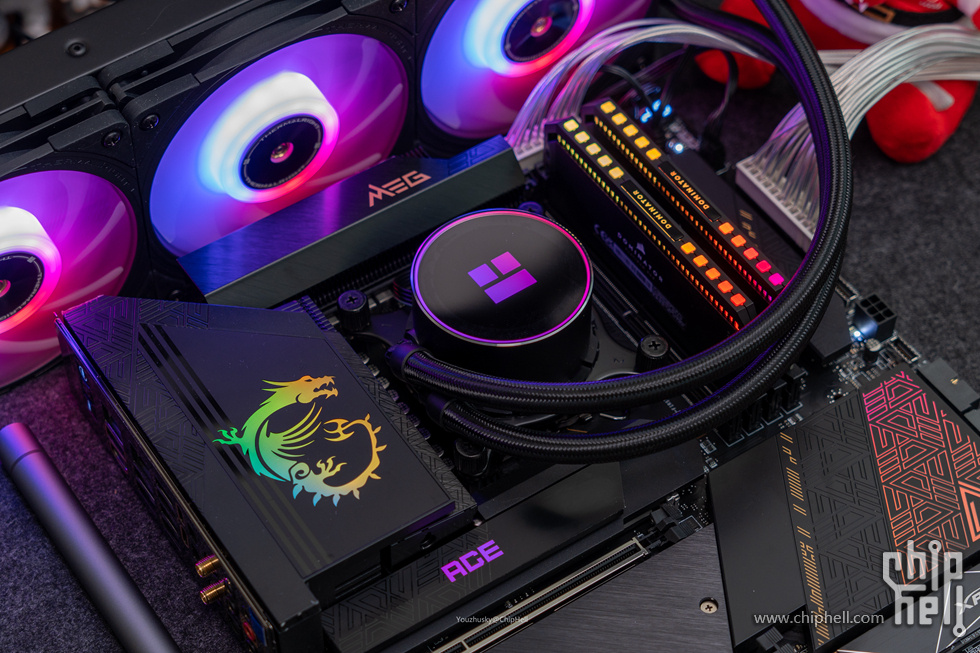

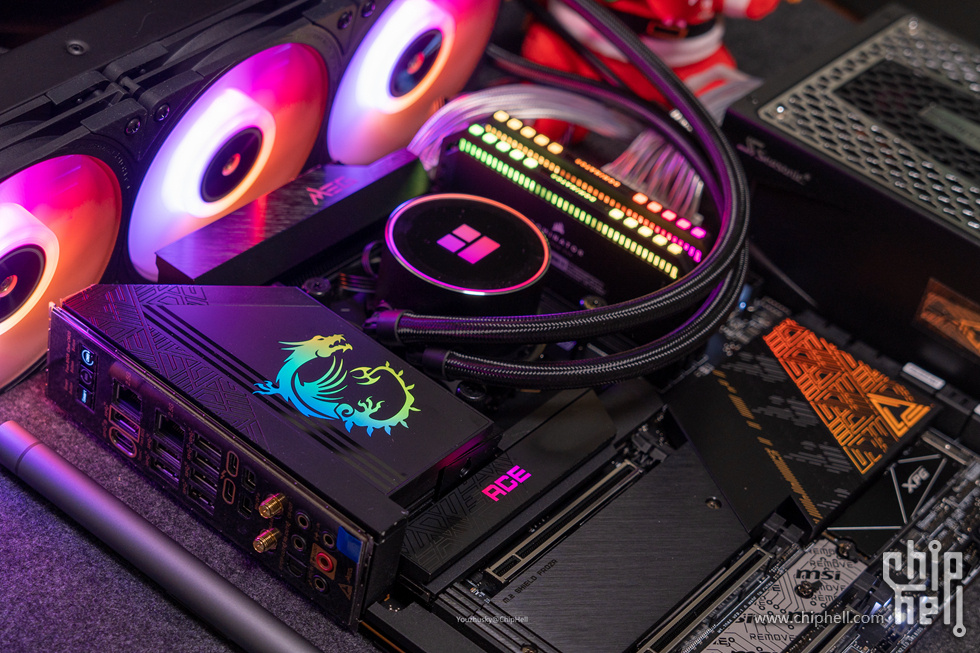

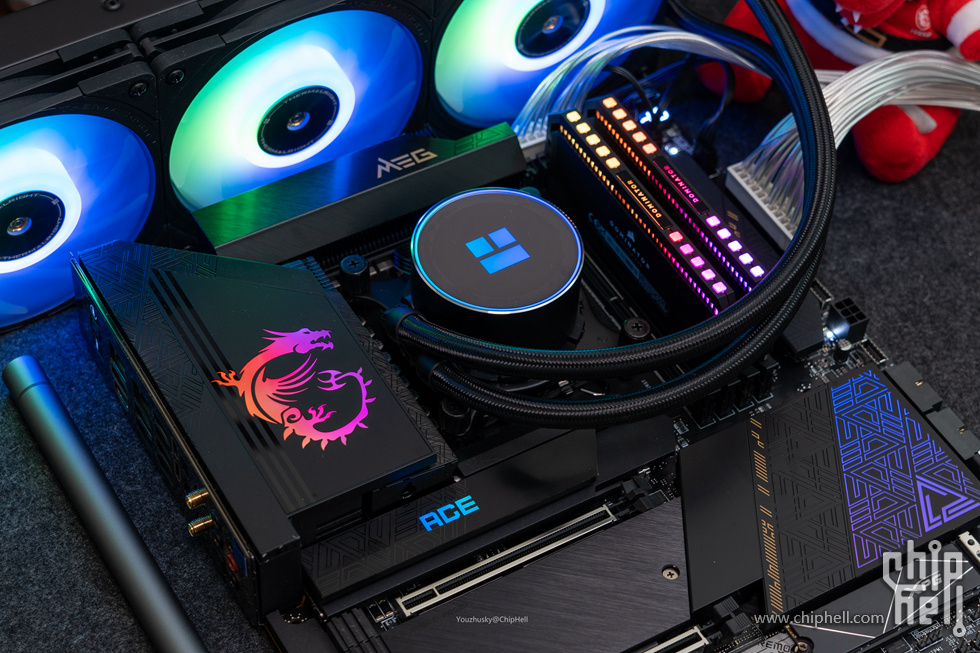

微星MEG Z790ACE战神主板的灯效，龙图腾和M.2上的ACE字样都有ARGB


芯片组散热上的灯效

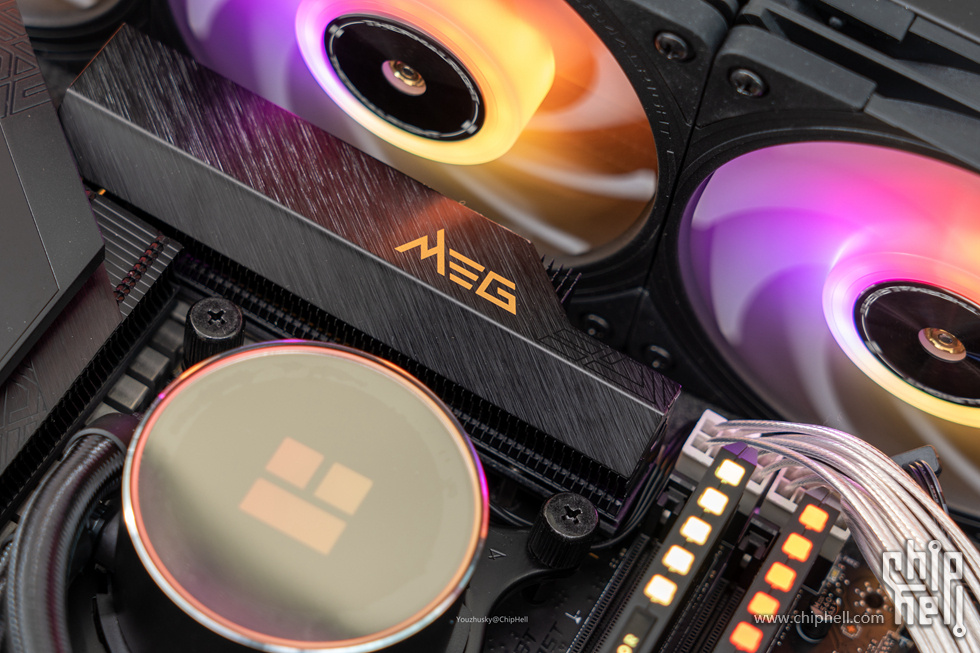

供电散热模组上的暗金MEG


利民冰封聚镜的灯效

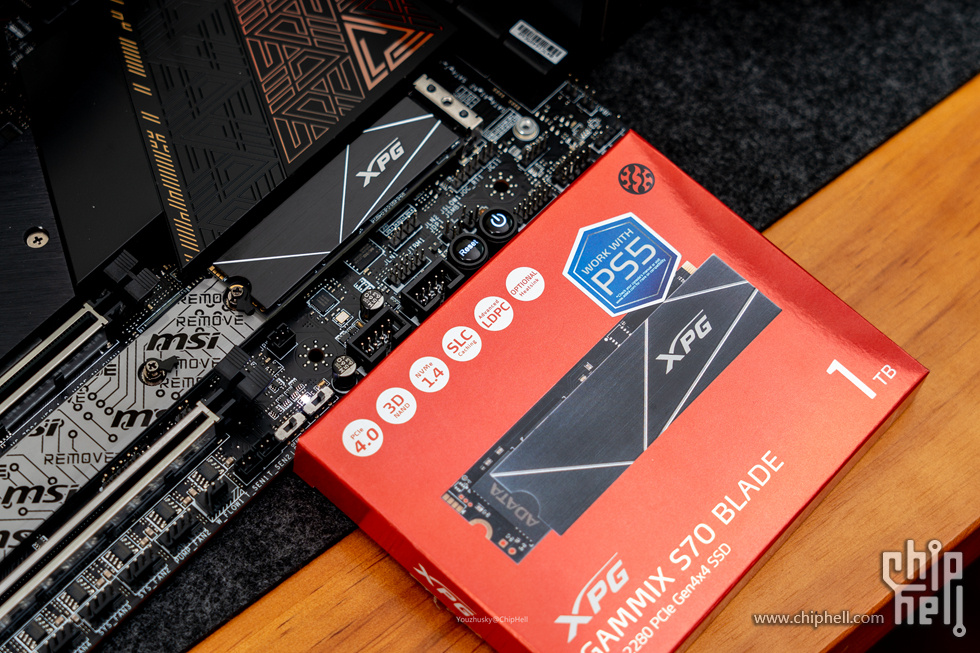

威刚S70B固态硬盘

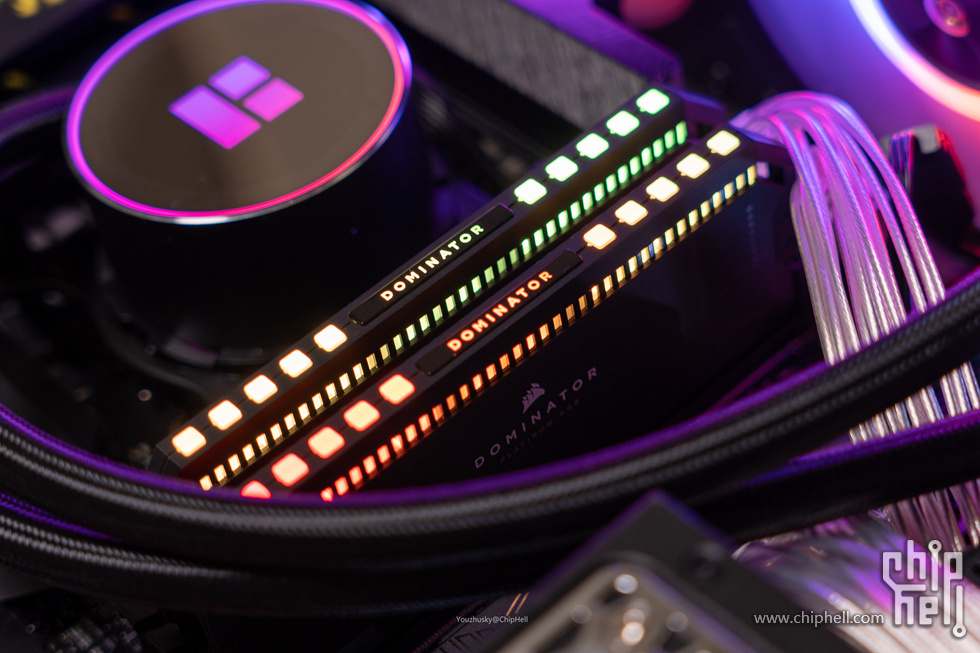

海盗船DDR5 6000铂金统治者的灯效


MEG  Z790 ACE战神主板的BIOS简易模式


默认情况下基本以XMP为主即可，而微星提供的CPU GAME BOOST按钮，是以P核、E核都+1并使风扇全速运行，不会超频又想超频的可以使用GAME BOOST红色按钮，喜欢折腾的可以手动超频


BIOS提供的配置保存

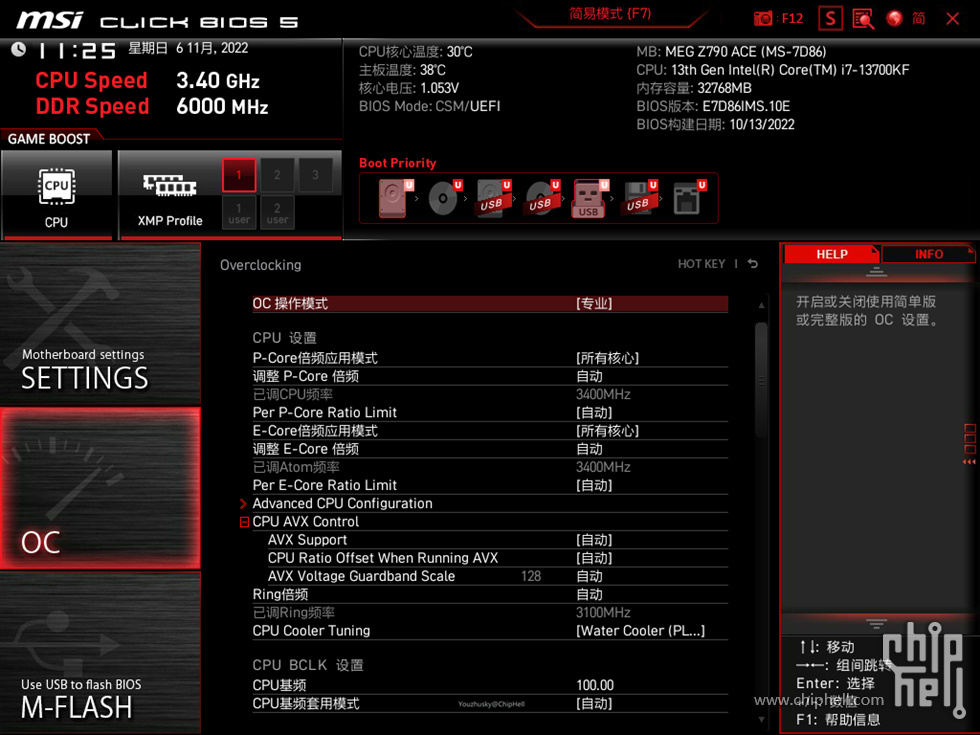

OC菜单下的各种调节选项


开启的内存XMP功能


数位电压设置选项


所有电压调整设置项

测试成绩：

CPU-Z 2.0.3中显示的MEG Z790 ACE战神主板信息


13700KF测试的跑分单核870.1，多核12579.1


13700KF测试的Cinebench R23 跑分单核2091，多核30316（据说E核相当于9700K的SKYLAKE？）

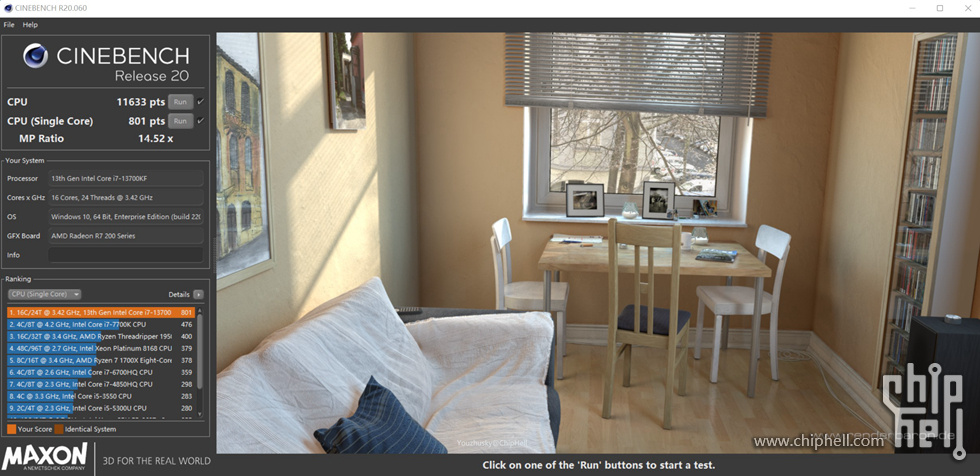

13700KF测试的Cinebench R20 跑分单核801，多核11633

3DMARK 中的 CPU PROFILE跑分


AIDA64的GPGPU-Z中的CPU测试

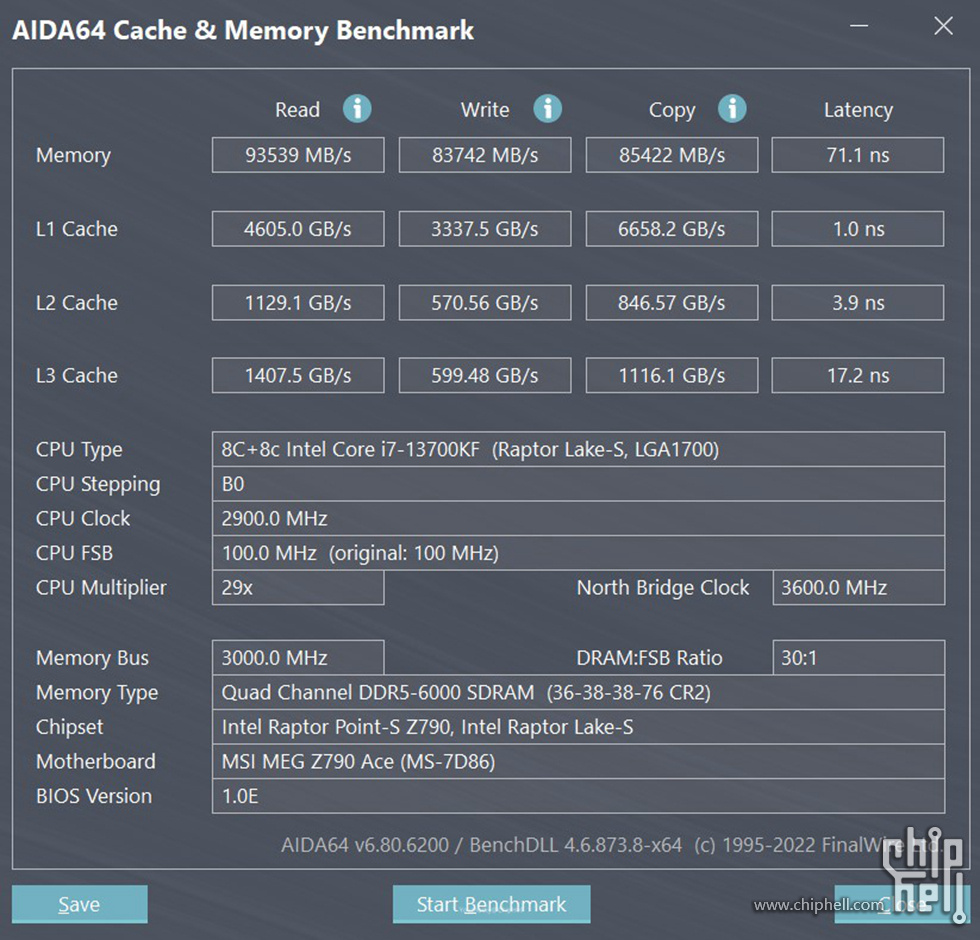

Z790芯片组中海盗船统治者铂金6000 C36-38-38-76灯条，测试AIDA64内存成绩为读取93/写入83/拷贝85GB/S，延迟71.1ns，非常不错的成绩，等空了超一下能更上一层楼

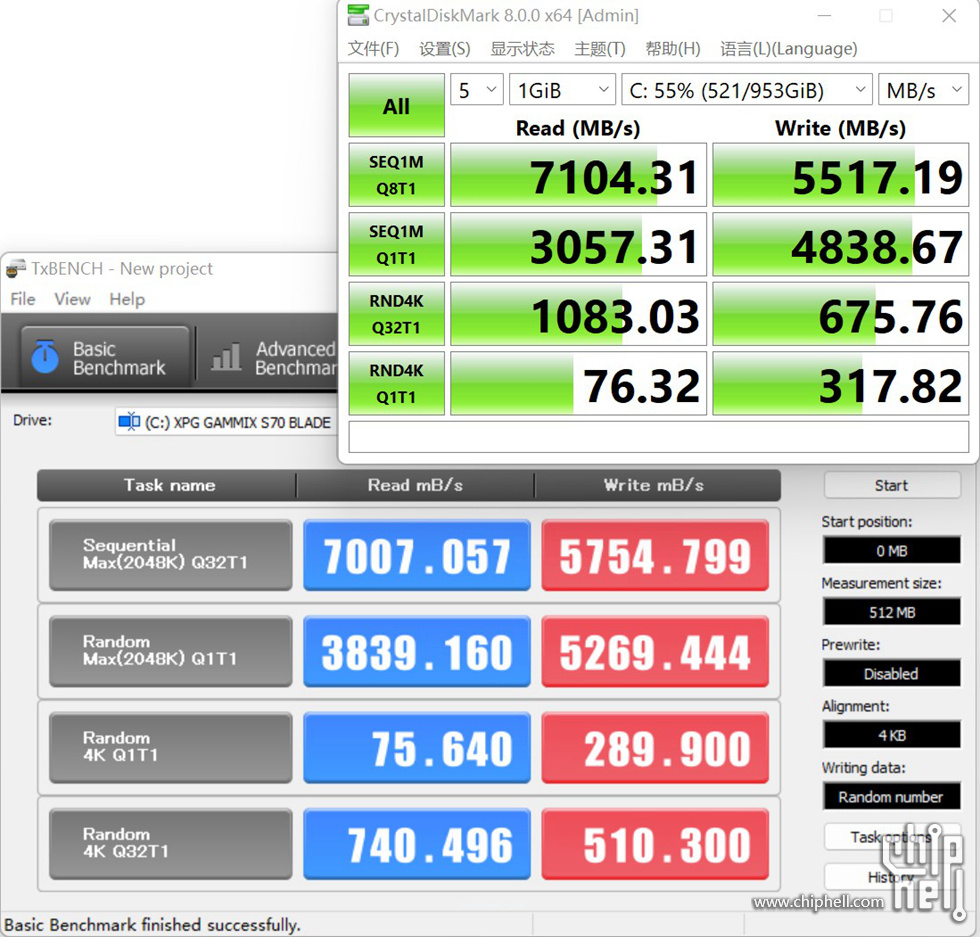

1TB的威刚S70B翼龙固态硬盘在TxBENCH 和CrystalDiskMark中测试成绩也是相当不错






以上就是微星次顶级的MEG Z790 ACE战神主板的开箱、拆解、简测解析的全部内容了，文中表述仅代表个人观点，如有问题可相互交流，感谢您的阅览
全文完
