20L纯生产力主机搭建：7950x+华擎B650M+雷克沙32GB RGB套条+NM800Pro

yannaa

这是我自费购入的科研idea验证用机，也是我入手过最强的配置！外观漂亮、体积小、性能强而且升级空间大，预计可满足当下以及未来几年的使用需求。

配置概览
CPU：AMD Ryzen R9-7950X
主板：华擎（ASRock）B650M PG Riptide 黑潮风暴
内存：雷克沙（Lexar）RGB DDR5 6000 16G*2套条
硬盘：雷克沙（Lexar）NM800PRO 1TB
机箱：方糖机械大师 C+Max 活力黄
电源：安钛克(Antec) HCG850 850W
散热器：利民Thermalright PS120 SE幻灵 ARGB
显卡：AMD Radeon™ Graphics 2CU（暂时），攒钱上RTX4070Ti

装机思路
年度回顾总结时发现算力成了现阶段的瓶颈，我手头的i7 - 12700KF + RTX3080的工作机性能强却又不够强，并不足以应对渐入佳境下不断涌现的idea验证需求，于是我打算掏空钱包、拉满预算，组装一台性能强劲的电脑。毕竟花钱买时间，怎么算都是划算的。
我的日常是建模和分析复杂数据、研究用于分析和处理复杂数据的模型的表现和性质，核心诉求是单核+多核意义上的强大算力；考虑到占地面积、市场主流、单卡使用以及放假时的移动需求，一台Matx小主机应该是合适的；最后，RGB是极好的。
需求清晰后，配件选择其实很简单：

• CPU：R9-7950X无疑，毕竟大小核设计在多任务频繁切换时不靠谱，5950x /7900x /7950x差价不大，HEDT平台太老（贵）。
• 主板：考虑当前配件和升级需求，应供电稳定、PCIe 5.0 SSD位和不止一条的PCIE x16插槽。简单纠结后，选定了华擎B650M黑潮主板。
• 内存：2*16GB套条是必然，频率选定6000Mhz，此时读写和延迟表现已经不错而且更高频对AMD平台意义不大。考虑时序、性价比和灯后，敲定了雷克沙 RGB DDR5 6000 16G*2套条。
• 硬盘：考虑到好马配好鞍，且PCIe4.0 SSD价格性能都已经很美丽，选了独立缓存、大厂颗粒、读写性能顶级而价格也非常亲民的雷克沙NM800PRO。
• 机箱：能装进登机箱、能塞R9和顶级RTX40系显卡的MATX机箱其实并不多，机械大师C+ MAX无疑是兼顾体积和硬件兼容的最佳选择。
• 电源：机箱选定后电源基本就确定了，14cm、大功率稳定输出，我立马就想到了安钛克HCG850，我十多年前第一次组装电脑时用的就是安钛克的电源，确实稳健。
• 散热：7950x满载约230W，便宜大碗的风冷即可压制；逛论坛时发现利民新品PS120 SE解热功耗280W，强过当家大哥FC140还只要百来块钱，而且高度154mm、还有RGB可选，正是适合我，就它了。
• 显卡（暂时核显）：CUDA是深度学习和GPU科学计算领域的王者，不过RTX30系矿率太高、40系一分价钱一分货，看了一圈还是4070Ti合适（等等上），3090ti水平的算力、12GB显存也差不多够折腾我研究的领域了，以后有更高需求了再换4090。


外观展示
整机黑黄色调，无光状态很是精神。打开侧盖板，组件一目了然，CPU风扇与机箱背板之间还能塞个机箱风扇，与顶部盖板之间的空间塞了风扇和电源线缆。

内存装在了2、4槽，与散热塔毫不冲突。为避免遮挡内存灯条，风扇都装在了散热塔的左侧，从后向前吹风。图中可见显卡位开阔、空间巨大，支持385mm长度、162mm高度显卡，塞4090也没问题。

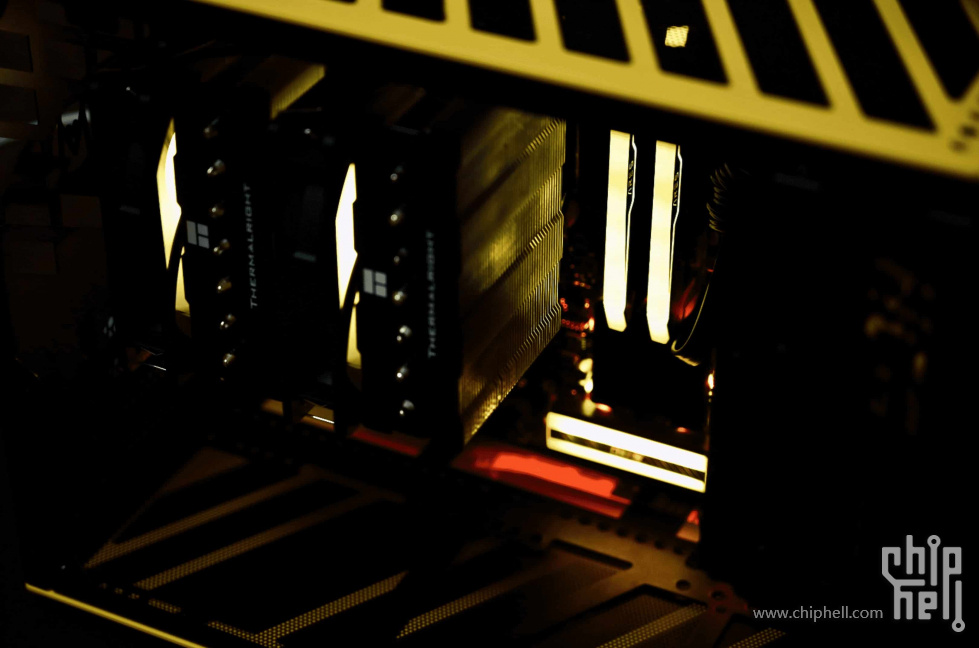

开机可见RGB效果，内存、风扇、主板芯片组散热片、第二M.2硬盘位同步闪亮，灯效在华擎Polychrome RGB软件中可调，流光溢彩很是漂亮！




美中不足的是风扇散热塔表面反光，上水冷的话肯定会更好看些（价钱也“好看“了些）


配件展示

首先上场的是AMD 锐龙 R9-7950x，橙黑配色的包装盒，硕大的盒子里只有一个CPU，没有非x后缀处理器（比如R9-7900、R7-7700）标配的原装风扇

7950x采用了最新的Zen4架构，5nm制程纯大核设计，有16核心32线程，基准频率4.5Ghz、最大睿频5.7Ghz而且不锁频，默认TDP170W

锐龙7000系CPU为LGA封装，插槽升级为AM5触点式，换掉用了4年多的AM4针脚式插槽，终于不用担心CPU针脚弄弯了（笑）


主板选用华擎B650M PG Riptide 黑潮风暴，主要是图它供电稳、拓展足，足以满足我未来几年的使用和升级需求。

华擎B650M PG Riptide 黑潮风暴有12+2+1共15相供电，应对满载不过230W左右的锐龙R9-7950x绰绰有余，充足的供电也为后续处理器的换代升级留出空间。此外，供电有着巨大的散热马甲，确保供电稳定。

8+4pin的高规格CPU供电插槽，建议插满以获得稳健的使用体验

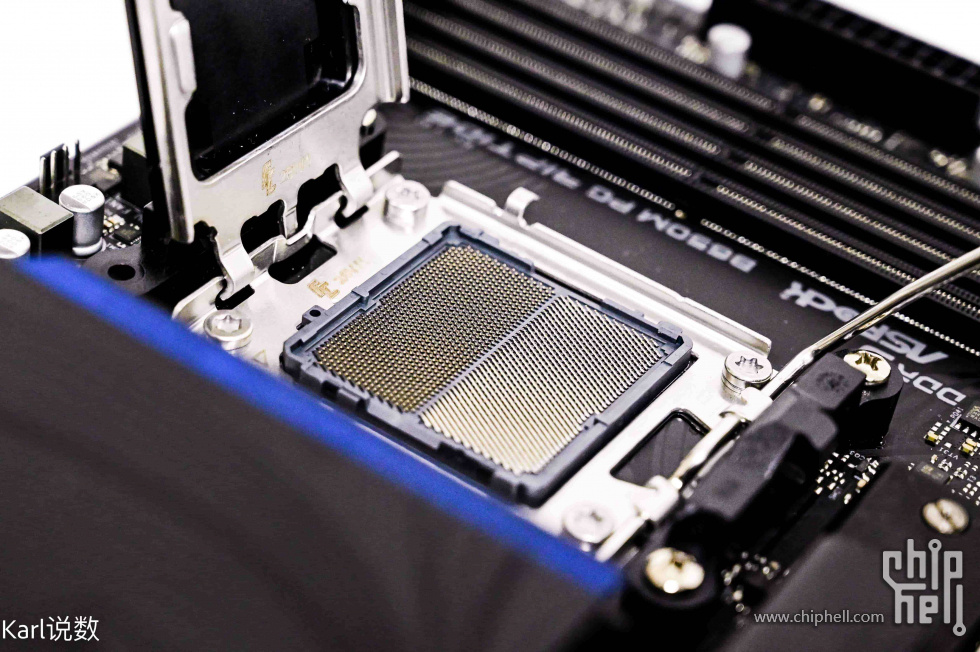

CPU插槽保护盖下是全新的AM5插槽，支持锐龙7000系处理器；参考AMD一贯的良心，这个插槽预计还会再支持几代处理器。

主板上有1个CPU风扇、1个CPU风扇/水泵和3个机箱风扇/水泵接口，ARGB也有1个4pin 12V和3个3pin 5V接口。

四个DDR5内存插槽最大支持128GB内存、6200+（OC）频率，华擎还置入了无忧保护电路来降低内存模块损坏的风险。

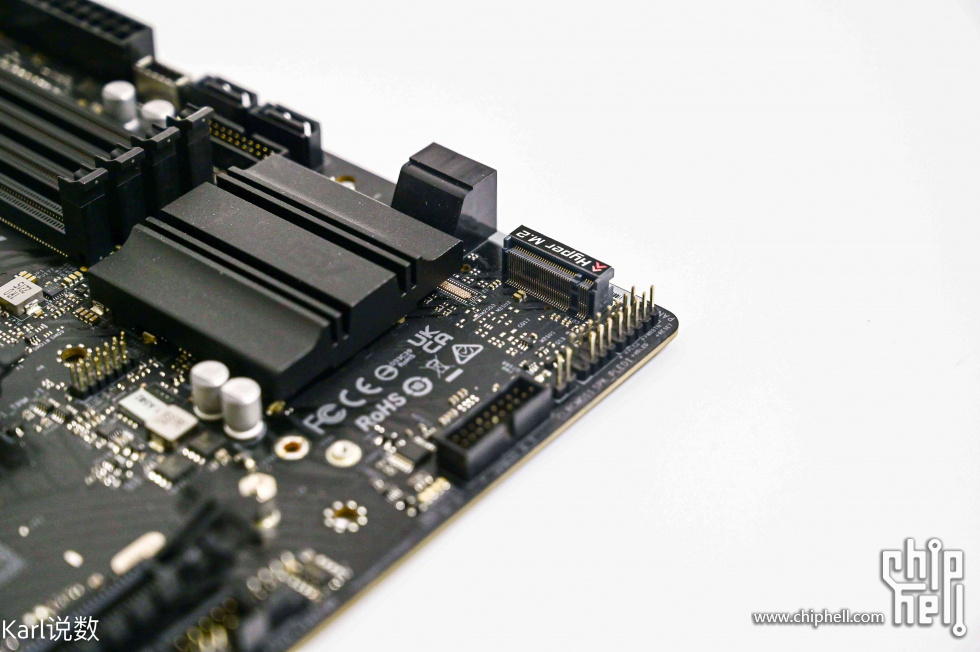

主板芯片组位置有着厚实的散热装甲，装甲下的RGB灯可与其他配件进行光效同步。芯片组和内存旁边是4个SATA插槽，支持RAID0/1/10三种阵列模式；前置USB 3.2Gen1 Type- C和Type- A接针位于内存、主板24pin供电和 SATA插槽之间。

华擎B650M PG Riptide 黑潮风暴主板具有两个M.2 硬盘位，靠近CPU的那个硬盘位是PCIe 5.0x4规格，覆盖有厚实的散热装甲，想必足以应对PCIe5.0硬盘的巨大发热量；右下角处的M.2硬盘位是PCIe 4.0 x4规格，采用高性能固态硬盘的朋友建议自行准备散热装甲。
主板对M.2 nvme固态同样支持RAID0/1/10阵列（RAID10需NVME扩展卡），不过私以为PCIe4.0起 nvme固态组RAID意义不大。

PCIe5.0 M.2硬盘位下方是PCIe插槽，PCIe1位置为直连CPU的PCIe 4.0 x16规格金属加固插槽，PCIe 2/3位置为主板芯片组拓展出的两个PCIe 3.0 x1插槽，PCIe4位置为拓展出的支持x4模式的PCIe4.0 x16插槽。主板支持AMD交火，不过我打算用N卡（笑）。

背面接口自上而下为1 x DP1.4（最高支持4k 120Hz）、1 x HDMI 2.1（支持4k 60Hz）、BIOS FlashBack、1 x USB3.2 Gen2 Type-C + 1 x  USB3.2 Gen2 Type-A、4 x USB 2.0 Type-A、 1 x 2.5G RJ45 + 2 x USB3.2 Gen1 Type- A 以及音频接口

华擎B650M PG Riptide 黑潮风暴主板上还可拓展出1个USB3.2Gen1 Type- C和4个USB- A接口，并具有thunderbolt aic connector 5-pin插槽，可搭配雷电扩展卡使用。

内存为雷克沙的战神之刃 RGB DDR5 6000灯条，除了常规的XMP超频外，也支持AMD的EXPO一键超频技术（EXPO 6000MHz CL34），套条32GB是目前比较合适的容量搭配，双灯条装机箱里不显空荡，容量足够我日常使用，后续内存价格进一步走低再加套内存，估计足够我用到换平台了。

内存尺寸是140 x 43.25 x 7.9 mm，提供终身有限质保，支持个人送保。

梯形顶部灯带发光均匀，支持主流主板厂商的RGB同步和联动，也可通过Lexar自研的Sync软件设置灯光效果。

雷克沙战神之刃 RGB DDR5 6000内存具有 On-die ECC除错机制，是一种高可靠性、低延迟的高级RAS功能，可保护DDR5内存阵列免于产生单位错误。内存支持Intel XMP3.0 和AMD EXPO双平台一键超频，相比基准频率大幅提升性能表现，其中EXPO配置为6000Mhz，CL34-38-38-76时序，实测可以手动超频实现更高频率和更低延迟。

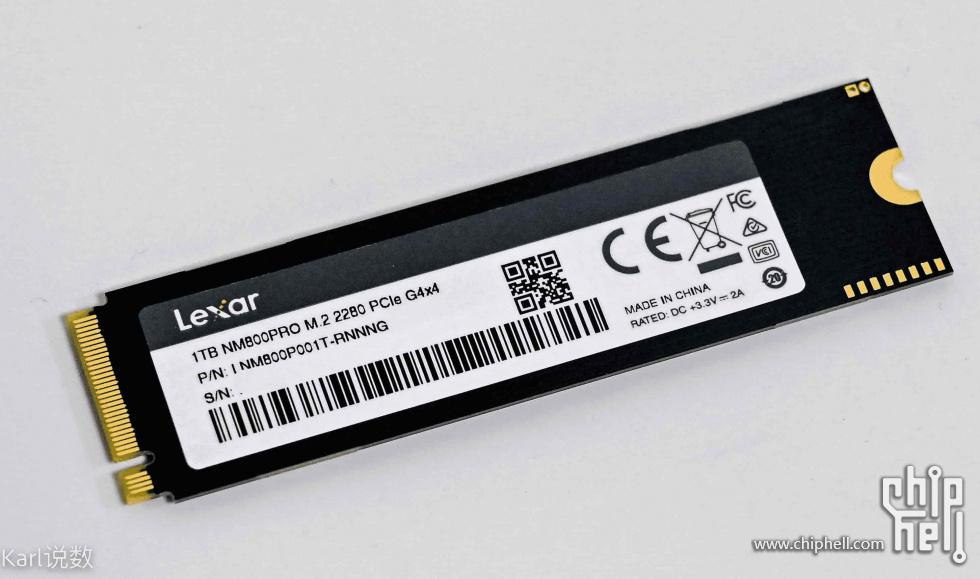

系统盘是雷克沙旗舰固态盘NM800PRO 1T款，M.2 2280 PCIe4.0 x4 规格，标称7500MB/s的读取速度，足以应对我学习和工作中的大数据集迅速读写以及后续的视频内容创作。

硬盘具有1000TBW、5年有限质保，同样支持个人送保。

雷克沙NM800PRO具有1GB的独立DRAM缓存，相比无独立缓存硬盘有着更好的数据安全性和更高的系统内存利用率，随机读写性能也会更好一些。

我将其安装在直连CPU的M.2硬盘位，使用主板自带的散热片进行散热，作为系统盘和高速数据盘使用。


散热器选的是利民新出的PS120SE ARGB，没上水冷主要是预算限制，而且7950x满载230W对中高端风冷来说没啥压力。

大概是PS120SE ARGB换用的全新设计底座能更好的覆盖13代酷睿和锐龙7000的核心发热区，使得双12cm风扇+双塔+7热管组合达成了利民风冷最强的280W解热能力，而价格只不到200元，很是令我心动。

选择PS120SE的另一原因是它硬件兼容性好：“个子矮”，标称154mm高度在一众双塔散热器里算是小巧的；内存切角避让，45mm的内存限高足以兼容大多数灯条了。


机箱选择了机械大师家的C+MAX，机箱尺寸为392 x 185 x 284 mm（长宽高），体积仅20.5L，能塞进我的双肩包和登机箱，放桌子上也不显突兀。
正面有电源开关、USB Type- C接口和 Type- A接口，开机状态时电源按钮亮白灯。

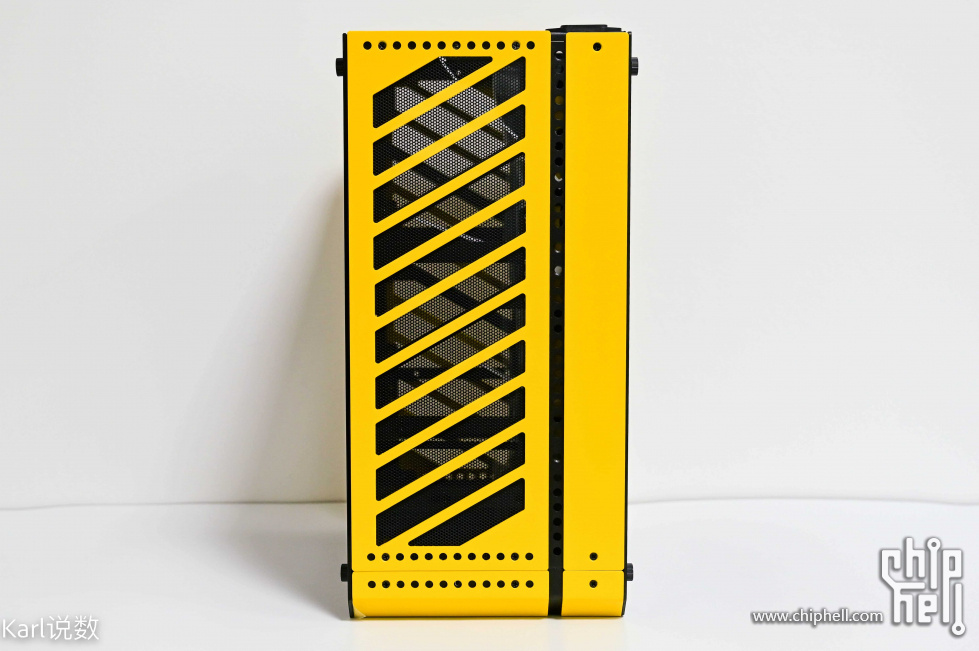

机械大师C系列机箱有很多款，外观和结构设计都挺不错。我手上这个是C+MAX活力橙版，黑黄主题配色，两段式黄色面板与平行布局的透气格栅很是顺眼。

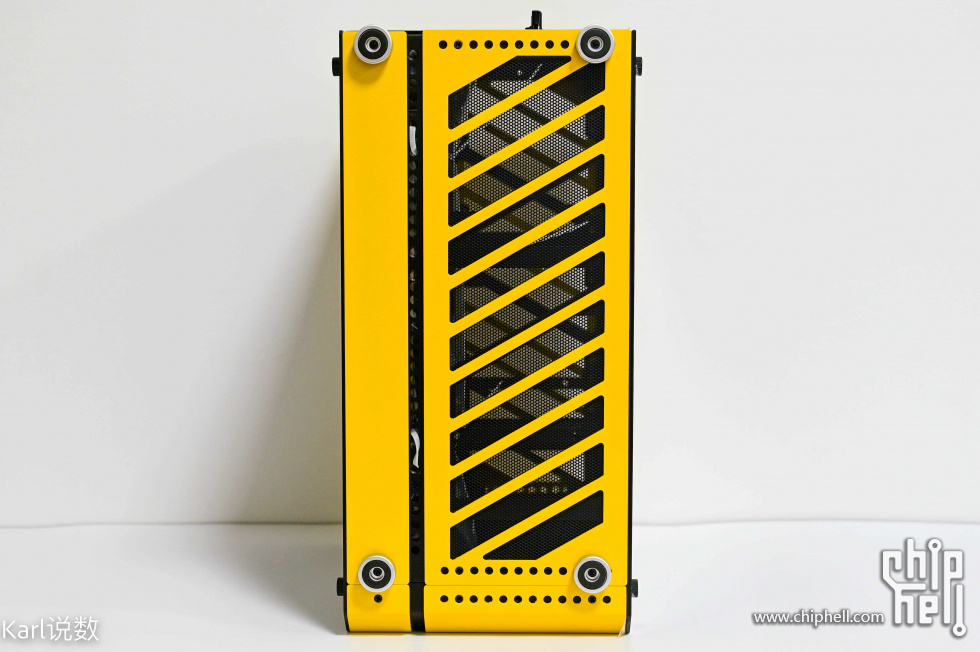

顶部和底部一样的两段式布局、平行斜透气隔栅设计，内部贴合有防尘网


高透玻璃侧板与RGB配件很搭，对散热有更高追求的朋友也可选装铝制侧板；机箱配有提手，以扎带固定在机箱内，可自行选择是否安装。

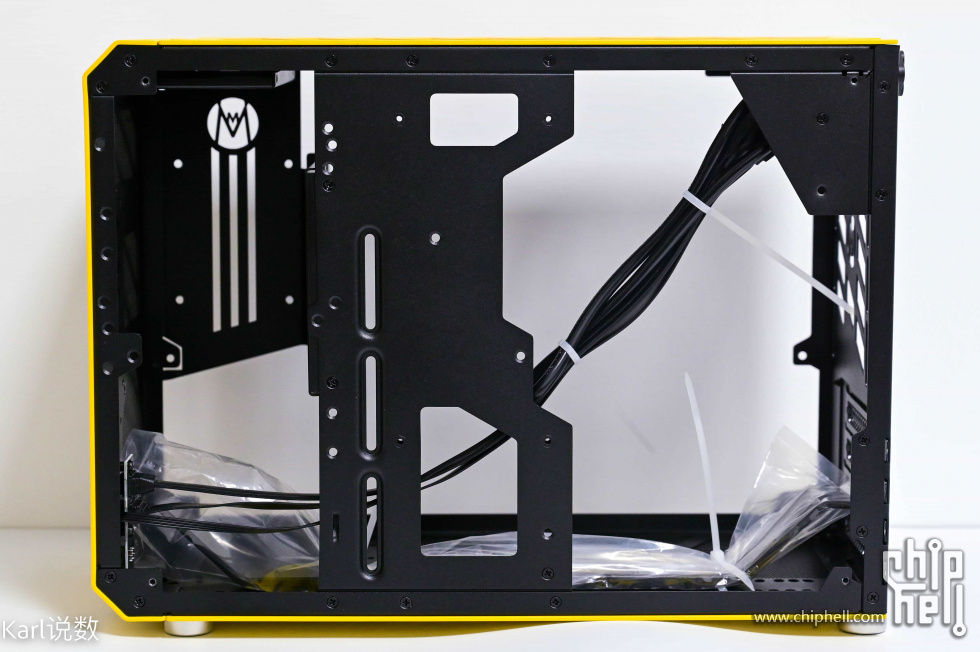

C + MAX机箱最吸引我的是其优异的空间结构设计，它采用显卡直插设计，能塞进全尺寸MATX主板、240水冷、ATX电源以及RTX4090，显卡限长385mm（需注意电源线）、风冷限高162mm，还可后部和底部装配散热风扇，配件选择上可以很从容。

许是处于尺寸考虑，C+MAX没有背线空间，但是侧面和电源位置框架设计有走线空间，装机走线很是从容。

电源选的是Antec安钛克 HCG850，定位高性能游戏电源，采用海韵Focus强化方案，典型优点是大功率、短机身（14cm），而且安克官方提供十年换新的质保。

选择850W的电源主要是为后续升级留足余量，7950x的功耗满载约230W，打算入手的RTX 4070Ti 满载功耗280W左右，RTX4090 满载功耗也不过450W，850W的电源足够应对我接下来几年的使用需求了。

机箱具有电源开关和风扇停转按动开关

HCG850采用全模组设计，原厂标配大量模组线和理线扎带


安钛克 HCG850长度仅14cm，装机后发现电源仓位还有余量，走线不困难，我目前用的便是原配模组线而不是定制线。不过，要用满385mm长度显卡位的话估计得上定制线。


性能测试
这台电脑的性能真的很棒！足以应对我的内容创作、科学计算需求，后续添置显卡跑DL模型也是爽歪歪！

AMD 7000系处理器的频率相比5000系明显提升，还可以通过PBO轻松进行超频。PBO超频有多种玩法，如在华擎B650M黑潮风暴主板BIOS中选项所示：

• Auto模式：不超频
• PBO Enabled：PBO开，不手动调整则自动调整电压频率
• PBO Tjmax and curve：降压、锁温度墙超频


7950x不超频时性能已经非常出色，CPU在Cinebench R15中单核得分320、多核得分5915，在Cinbench R23中单核得分2023、多核得分36127。

在3DMark CPU Profile中32线程得分16008，单线程得分1107；以Fritz Chess Benchmark测试，使用16线程的7950x相对P3 1Ghz强约104.3倍。

在华擎B650M主板BIOS中设置PBO  Curve -30降压超频并锁温度墙85度后，CPU性能显著提升！此时7950x在Cinebench R15中单核得分327，多核得分6353，比超频前提升约7.4%；在R23中单核得分2039，多核分数高达38737分，比超频前提升约7.2%。

在3DMark CPU Profile 中 32线程得分16969，单线程得分1126，比超频前提升约6%；在Fritz Chess Benchmark测试中，使用16线程的7950x相对P3 1Ghz强约108.4倍，比超频前提升约4%。


内存的超频很是简单，AMD 7000系处理器优化了对内存超频的支持，华擎主板提供了对内存电路的保护，雷克沙战神之刃 RGB DDR5 6000灯条具有不错的体质和潜力而且提供了XMP3.0/EXPO双平台一键超频配置。

基础状态下内存性能已很不错，此时内存频率为4800Mhz，时序为40-39-39-77，读写带宽约61GB/s，延迟80.3ns。

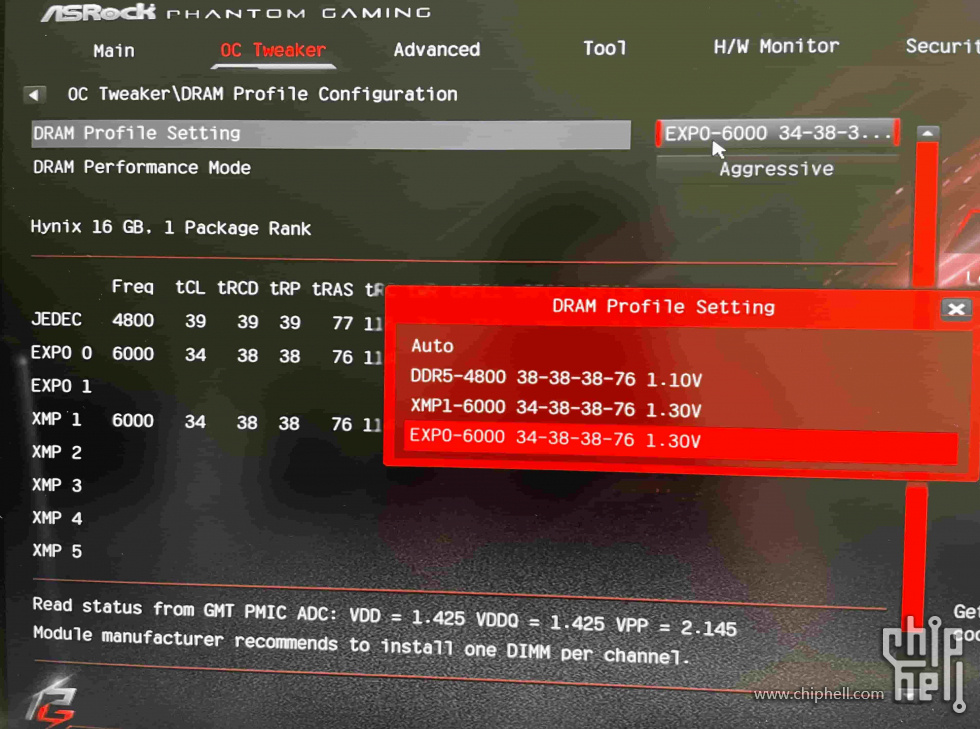

通过主板BIOS进行EXPO内存一键超频后，雷克沙套条跑在了6000Mhz、时序34-38-38-76上，此时读写带宽约81GB/s，而延迟仅72ns。

简单加压超频并调整时序后，两根内存稳稳地跑在了6200Mhz、时序32-35-35-68上，此时读写带宽达到了87GB/s，而延迟仅63.4ns。


雷克沙NM800PRO有着民用级PCIe 4.0固态硬盘顶级的性能，理论性能在带缓的固态硬盘里也是顶级的，读取速度最高可以到7.5GB/s，不论是数据集的读取转存、内容创作还是大型游戏的加载，高速固态硬盘的体验都是无可挑剔的。
在Crystal diskmark中，NM800PRO基本达成官方标称性能，连续读取速度接近7.5GB/s，写入速度超过6.4GB/s；AS SSD Benchmark中，读写速度均超过6GB/s，总分达到9698分！名副其实的PCIe4.0旗舰固态！


机械大师C+MAX体积虽小，但是通风性能毫不含糊，内外双层框壳设计实际散热性能出色。本打算安装机箱风扇辅助散热，实际烤机跑了下发现压根不用。
我手上这枚7950x在PBO Curve -20、锁85度温度墙后满载功耗仅约177W，使用AIDA64 FPU烤机17分钟基本稳定在这功耗温度上。

利民PS120SE这散热器的高低负载噪音差异明显，高负载时风扇起飞，开侧盖时机箱边噪音为52.3分贝；低载倒是很安静，噪音计显示基本是环境噪音。


生产力场景测试
更快、更强的CPU和内存带来生产力应用中更好的使用体验！

在GPGPU中，默认状态的7950x单精度算力为2698GFLOPS，PBO Curve-20超频后的7950x单精度算力提升至2760GFLOPS，PBO Curve-30超频后的7950x单精度算力进一步提升至2794GFLOPS，提升近3.6%；单精度Julia则自超频前的1158FPS提升到1273FPS，提升接近10%。

在Matlab R2022a的基准测试中，纯默认状态下的表现已经明显超越了Debian系统下的线程撕裂者2950x，7950x和内存均进行超频后的性能更是强出约50%！

在下作为一个数码博主，视频内容没有要不要做，只有什么时候做。新一代锐龙在内容创作方面同样有着出色表现，参考Blackmagic Raw Speed Test，内存CPU全默认状态的7950x已经可以流畅编辑8K Raw，CPU可实现83FPS的BRAW 12:1规格视频编辑；CPU和内存均进行超频时，CPU可实现107FPS的BRAW 12:1规格视频编辑。
超频至6200Mhz(CL32)的雷克沙战神之刃 RGB DDR5 6000在此场景下居功甚伟，同样是开启PBO超频，编辑能力相比内存超频前提升了约20%！

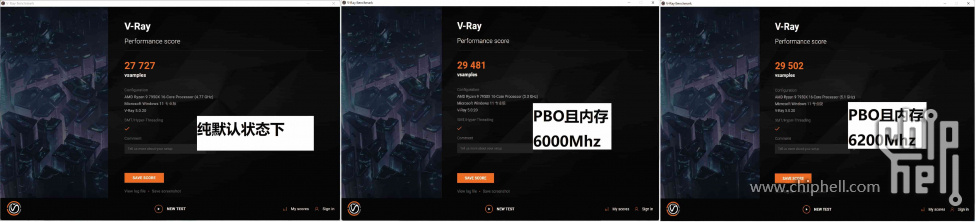

考虑到很多朋友购买旗舰级处理器用于渲染，我也使用V-ray5官方的benchmark套件进行了测试，在纯默认状态下得分为27727，开启PBO且内存EXPO至6000Mhz时29481分，开启PBO且内存超频至6200Mhz时为29502分。

说实在的，旗舰级处理器用于办公场合可以说是杀鸡用牛刀，不过PCMark10是一款广受好评、广泛运用的综合场景测试软件，我也用PCMark10进行了测试。在纯默认状态时得分7220，在单PBO超频时提升至7306，在内存也超频至6200Mhz时得分7410分。
注意，这可是没装独立显卡的电脑哟，总分与满血i7-12700H处理器+RTX3060Laptop独立显卡的电脑相近，R9-7950x相对于i7-12700H的优势几乎抹平了独显的差距！
这性能足以应对绝大多人重度办公用户对性能的需求，考虑到7950x还带个亮机水平的核显，重度办公、程序编译人士确实可以考虑入手R9/i9 台式机。

总结
这是我自己装过性能最强的机器，也是我预算范围内最强的机器，我充分基于自身的预算和需求进行打造，一段时间使用下来很是满意，不论是性能还是外观 。
这套MATX机箱/主板+ATX电源的整机仅20.5L，相比体积稍小的A4机箱+ITX主板+SFX电源方案性价比明显更高且配件选择空间更大，一番超频折腾下来发现本机用的主板、内存均有出色的性能、稳定性和兼容性表现，HCG850电源和C+MAX机箱则有着极佳的体积和兼容性，感兴趣的朋友不妨照抄一下我的方案。
