微星 MAG B760M Morta WiFi DDR5 开箱分享

luo · 发表于 2023-3-8 18:00

随着B760芯片组的发布，微星推出了多款采用B760芯片组的主板，此次分享的是微星 MAG B760M Morta WiFi DDR5，主板在做工和用料方面保持了迫击炮系列的高水准，能让人放心选购和使用。

包装方面是标准的迫击炮风格和配色，与上一代迫击炮包装基本一致，中间有迫击炮的图标和中英文型号，左上角有微星龙盾logo和400服务电话，右上角是支持的处理器和采用的芯片组图标，在下方标注了支持TPM 2.0、Windows 11、采用Lightning Gen 5。

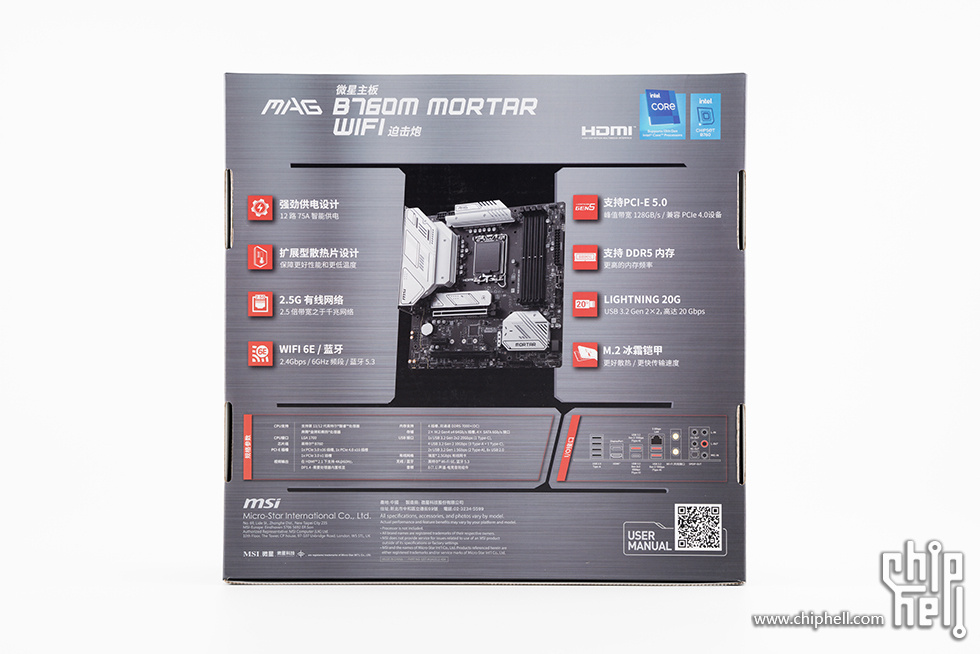

包装背面，中间为主板照片，左右两侧是产品特性说明，下面是详细的规格参数说明和I/O接口展示。

主板正面，标准的MATX板型，外观上延续了迫击炮一贯的设计语言，黑色PCB搭配银白色散热装甲，表面处理包括金属磨砂和金属拉丝，质感和设计感十足。

主板背面，黑色PCB，表面处理非常干净，焊点饱满。

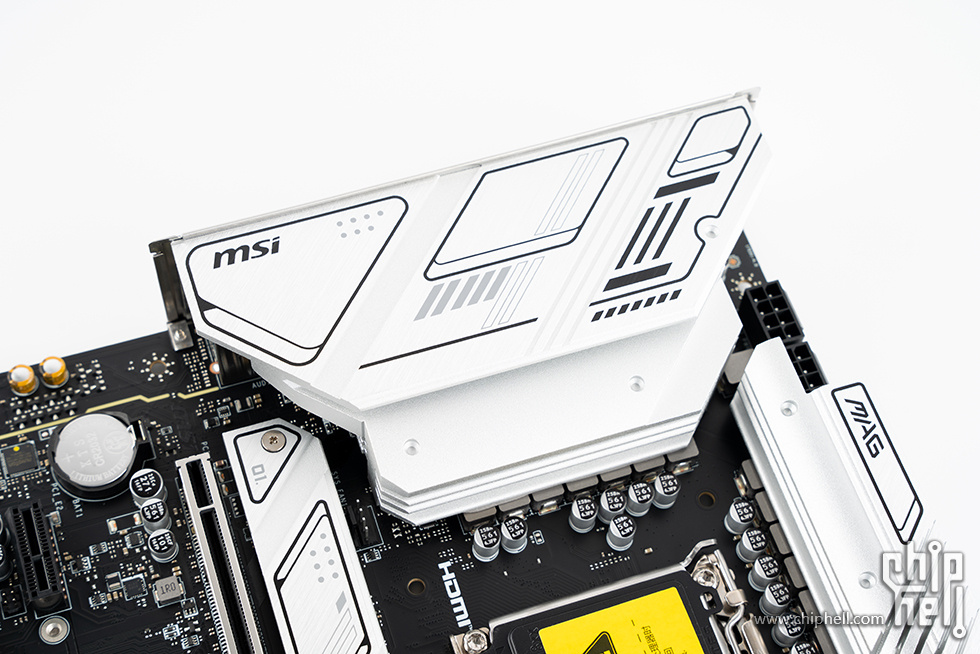

银白色的全覆盖VRM散热装甲，表面采用了拉丝和磨砂两种工艺结合，左上角有微星logo，右侧有格栅式的喷漆装饰条。

CPU插槽。

LGA 1700 针脚。

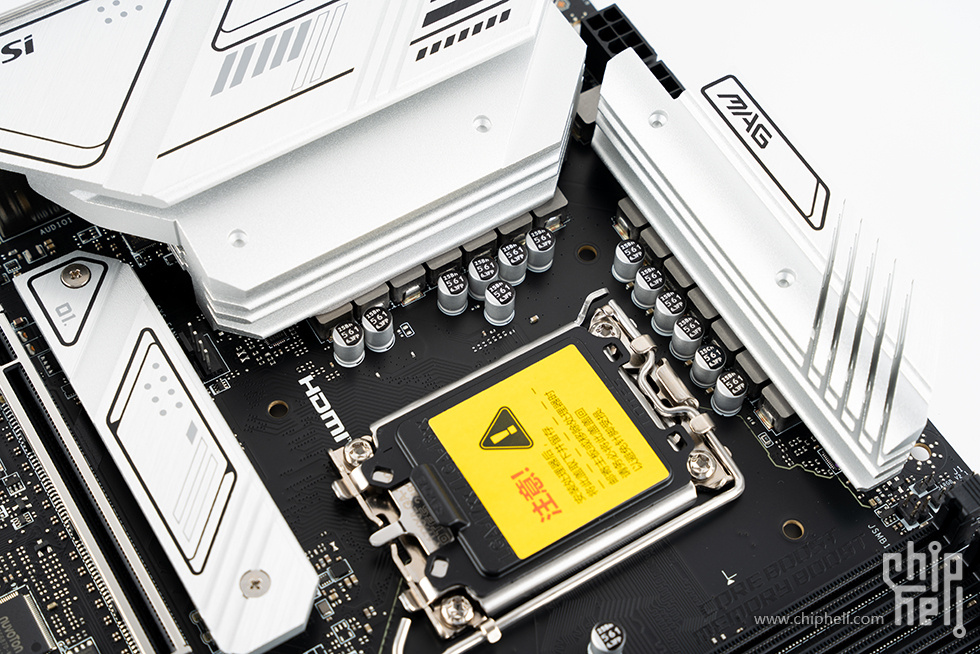

供电部分采用12(75A)+1+1路智能供电，用料扎实。

上方的散热片印有MAG字样，右侧带有格栅式开槽，增加散热面积。

双8Pin CPU供电接口。

配备4条DDR5内存插槽，支持双通道，搭配内存加速引擎可以实现DDR5-7000+ MHz (OC)。

主板24Pin供电接口，前置的USB 3.2接口组位于主板侧边中部位置，包含一组USB 5Gbps 19Pin接口和一个USB 10Gbps Type-C接口。

板载侦错指示灯，位于主板24Pin供电接口旁。

主板下半部分，芯片组和第一条M.2均配置了独立银白色散热片。

3条PCIe插槽，第一条为PCIe 5.0 x16，采用钢铁装甲加固，下面分别是PCIe 3.0 x1和PCIe 4.0 x4。

独立的芯片组散热模块，表面设有几道斜切开槽，增加美观度的同时也可以改善以下散热效果，整体上非常有设计感。

M.2冰霜铠甲散热片，内侧带有导热贴，能辅助固态硬盘散热。

集成声卡部分为7.1声道的Realtek ALC 897 HD Audio Codec。

主板大部分跳线接口位于下方区域。

2个立式的SATA 6Gbps接口。

2个横置的SATA 6Gbps接口。

拆掉冰霜铠甲后，板载的第一个M.2存储接口标号M.2_1，由CPU提供，最大支持PCIe 4.0 x4规格，兼容2242/60/80尺寸，2280位置的固定位被优化为免螺丝的卡扣设计。板载的第二个M.2存储接口标号M.2_2，由芯片组提供，支持PCIe(最大4.0 x4)和SATA类型，兼容2242/60/80尺寸，但并未升级为免螺丝形式。

M.2 SSD散热片内侧均预装导热贴。

Nuvoton NCT6687D-M芯片，为Super I/O提供板载运行状态监控等功能。

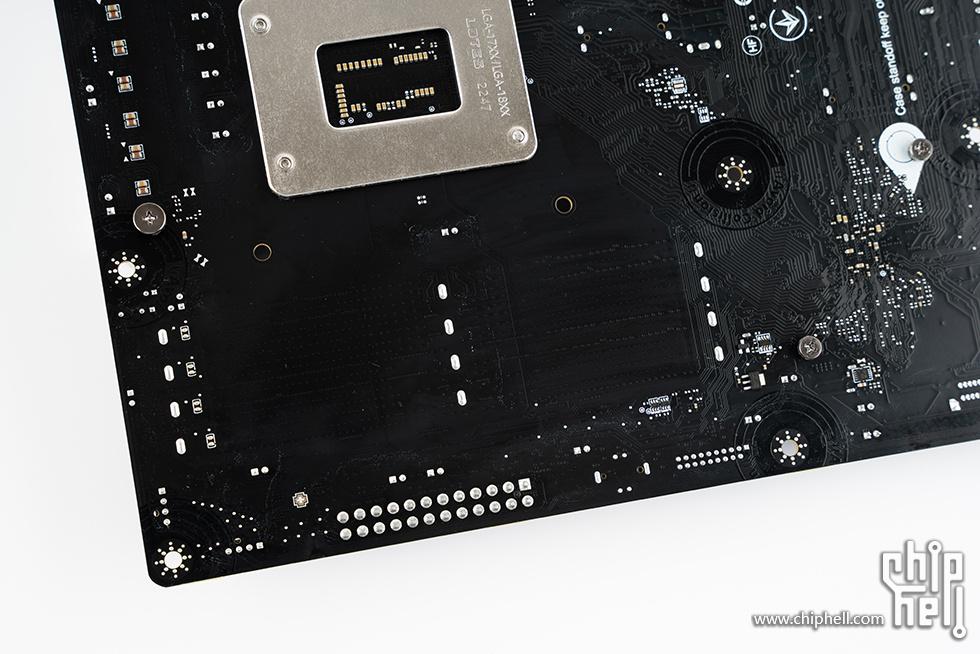

LGA 1700插槽背板。

内存插槽背面。

PCIe插槽背面。

集成声卡部分的隔离线。

各种认证标识。

主板为6层PCB。

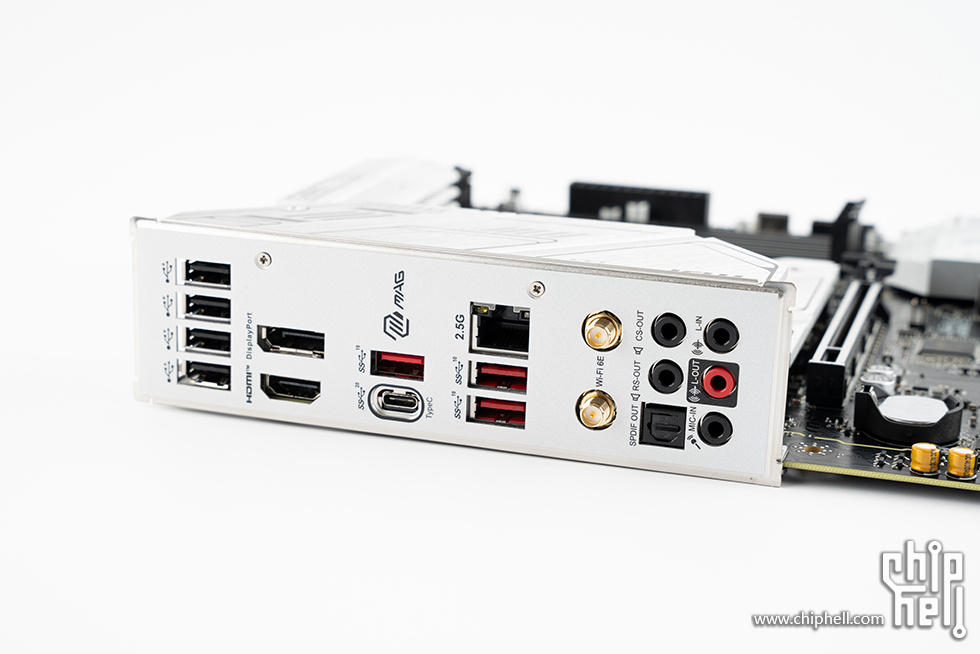

主板后部I/O接口方面，提供4个USB 2.0，用于核显输出的DP和HDMI各1个，3个USB 10Gbps Type-A和1个USB 20Gbps Type-C，1个2.5Gb LAN网口，支持Wi-Fi 6E的无线网卡的天线连接端和5个3.5mm+1个S/PDIF光纤口音频接口组合。

附件一览，包括快速安装指南、贴纸、WiFi天线、1条SATA线材、M.2固定螺丝。

测试平台：
处理器: 英特尔 i5-13600K
主板: 微星 MAG B760M Morta WiFi DDR5
内存：光威天策皓月白 DDR5 6400 32GB（16GB×2）海力士 A-die CL32
显卡：影驰 GeForce RTX 4090 星曜 OC
固态硬盘：影驰名人堂 HOF Pro 30 2TB

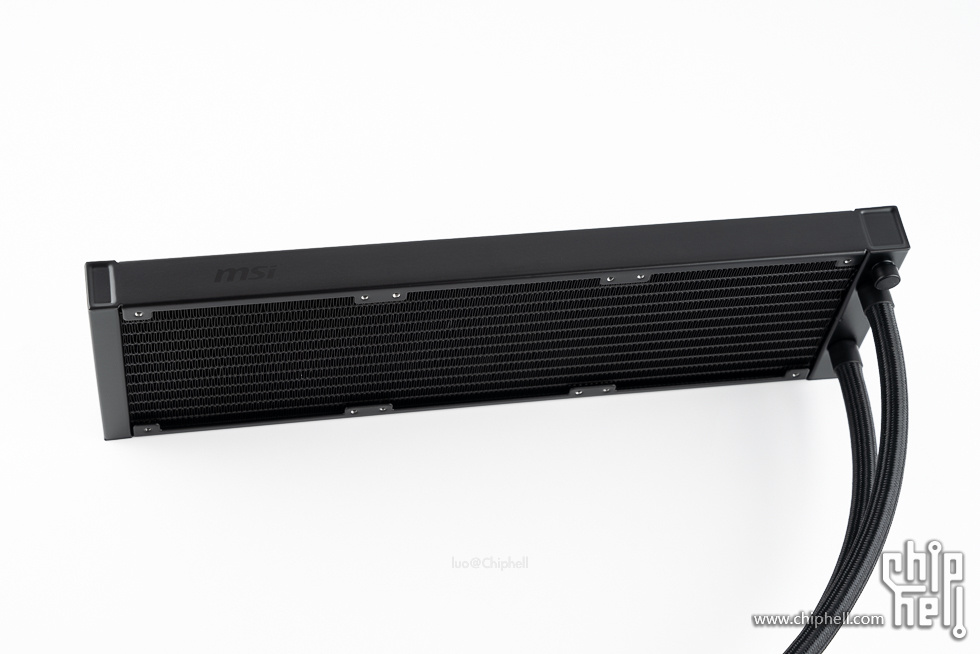

散热器：微星 M360迫击炮 360一体式CPU水冷散热器
电源：微星 MPG A850G PCIE5

英特尔 i5-13600K。

安装CPU。

光威天策皓月白 DDR5 6400 32GB（16GB×2）海力士 A-die CL32。

安装内存，白色散热马甲与主板的银白色装甲十分搭配。

影驰名人堂 HOF Pro 30 2TB，支持PCIe 4.0，采用白色PCB，连续读写5000/4200 MB/s，4K 随机读写530000/820000 IOPS，采用3D NAND颗粒，群联PS5016-E16主控，内部集成智能温控和第四代LDPC数据纠错机制。

安装SSD。

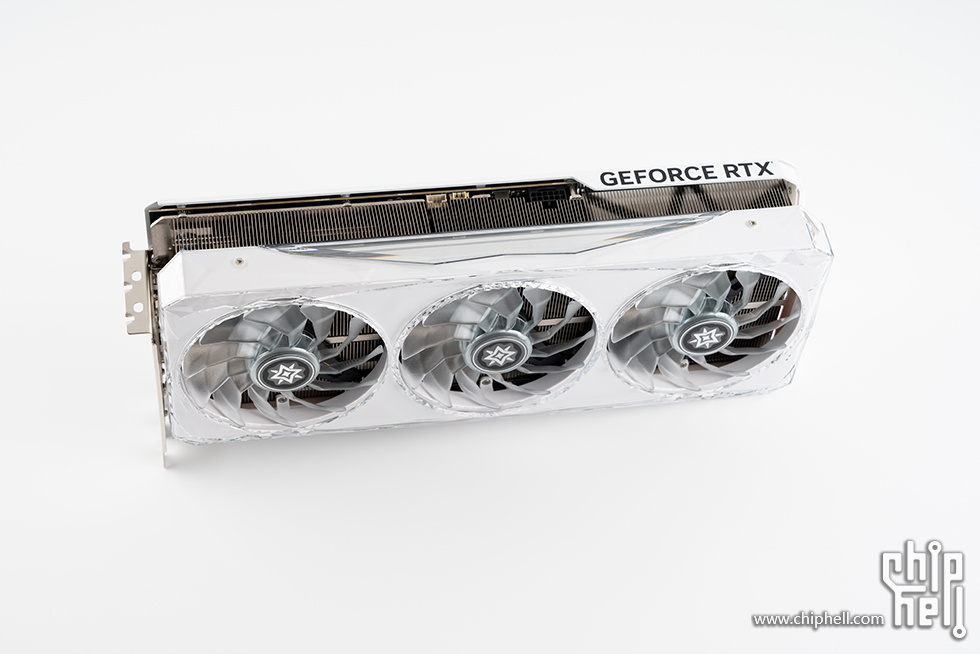

影驰 GeForce RTX 4090 星曜 OC，采用全新的外观设计，纯白配色，尺寸为354 mm × 157 mm × 72 mm（含挡板），显卡为三风扇配置，并带有RGB灯效。显卡风扇罩采用了星耀系列经典的钻石切割设计水晶外壳，在不同角度能折射出不同的炫彩视觉效果，也可以拆卸下来进行DIY个性涂装。

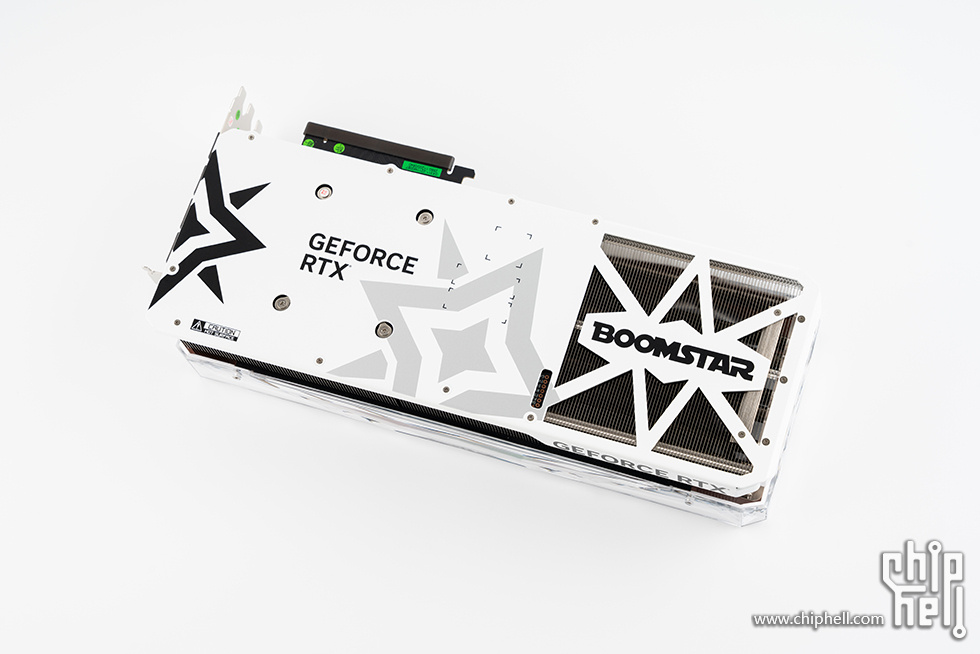

显卡背面，配备了纯白色金属背板，为PCB带来强有力的保护，提升了结构强度。

显卡立起来的效果，右侧印有GEFORCE RTX字样，可以看到散热鳍片非常厚实。

显卡顶部中间的logo灯，采用多层折射镜面设计，支持ARGB灯效。

GEFORCE RTX字样。

风扇部分，尺寸为102mm，三折式扇叶设计，支持智能风扇停转，带有RGB灯效。

显卡前部的镂空开窗，贯穿通风，提升散热效能。

接口方面，包括2个HDMI 2.1和3个DP 1.4a，支持8K 60Hz输出。

微星 MPG A850G PCIE5，采用全日系电容，支持新一代PCI-E 5.0和ATX 3.0规格，全模组设计，自带扁平化模组线。电源顶部是铭牌贴纸，除了产品型号、AC直流输入、DC直流输出、额定功率等参数外，下方还有通过的各项指标认证。

电源侧面，左侧为金属磨砂质感的贴片，右侧为金属拉丝质感的龙纹标识。

在外观设计上没少下功夫，电源风扇侧非常有设计感，左边有银色装饰条，右上角标注了MPG字样。

电源尾部，包括智能启停的模式切换按钮和电源开关，最右侧为电源输入接口。

全模组接口侧，对各类接口进行了种类划分，采用防呆设计，方便使用者插接也避免误接。
