G牌4090风魔V2开箱&装机作业

sevastian · 发表于 2023-6-3 00:48

本帖最后由 sevastian 于 2023-6-4 19:04 编辑

G牌风魔V2是上个月刚发布的型号，特点是：

· 3年保修，丐版待遇
京东618上架了风魔V2，价格13498。不过我是从线下代理买的，价格就正常多了。

包装盒，生产日期2023年19周（5月初）

配件1：面条支架，看一下受力点就知道没啥用。

配件2：转接线，4x8 pin，也没用

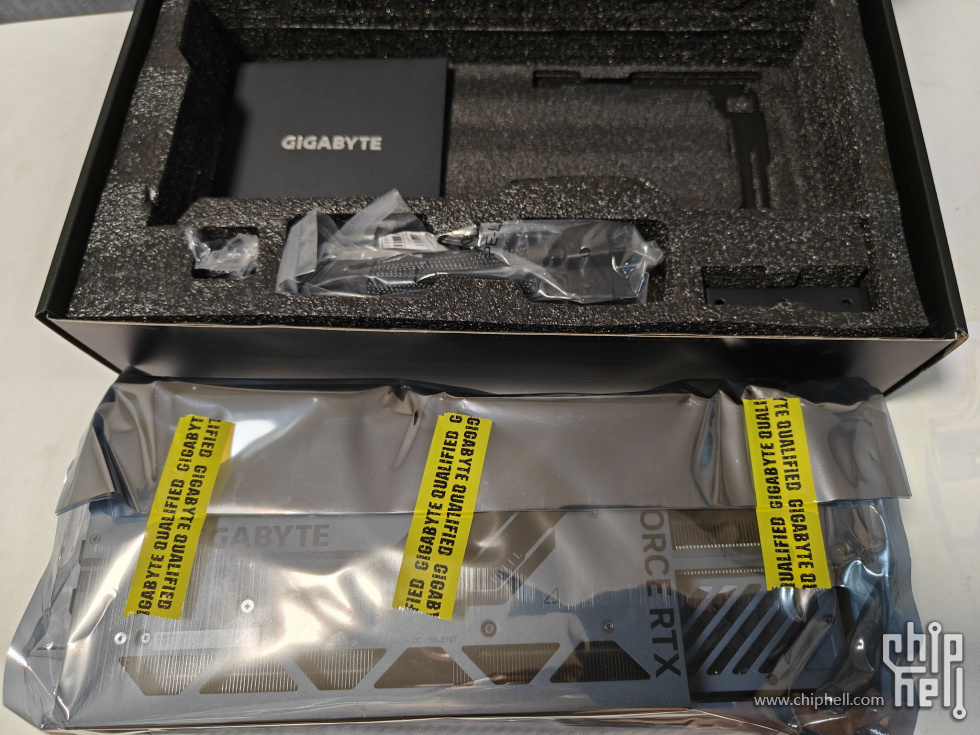

本体：静电袋加防拆贴

本体：外观，正面大塑料，背面金属背板

本体：尺寸，从PCB开始量厚度53 mm，从背板量厚度55 mm

本体：尺寸，从金手指到顶部高134 mm，主板的插槽底部厚度3.4 mm。另外挡板底部比金手指多15 mm，标准挡板高度120 mm，标准PCB高度111 mm。

本体：尺寸，长度（不算挡板耳朵）331 mm

本体：PCB长247 mm，宽99 mm。从侧面观察了一下应该是14+3供电，有2个空焊位。散热器祖传不镀镍，大铜底（看厚度应该没均热板），电感全部有硅脂垫压实。

本体：侧插供电，有风道给接口散热好评！因为我要装ITX，很担心接口会受力烧掉，这个设计跟ITX就是绝配呀。

============================================

装机还没开始，除了显卡其他都没到货

本来618只打算买显示器的，没想到ITX梦中情卡出现了，那就不得不配一台机了。

机箱是S59X，三围346*346*71，8.5L，3 mm 铝板。

现在的主力机机箱是S59i，三围302*312*64，6L，1mm铁皮，显卡用的3080 TUF。

============================================

到齐了，开装~ 先给哥俩合个影。

装完了。刚好尾部有一公分不到的空间，可以用来把线绕过去。电源旁边也有空可以藏线，就是海韵这个线也太硬了，电吹风吹软了才摆好。

============================================

GPU-z，双BIOS除了版本号变了最后一位，其他都没啥区别。450W默认功耗墙，500W调整上限。风扇满转3000 RPM，启动1088 RPM，启停温度57度启动42度停止。

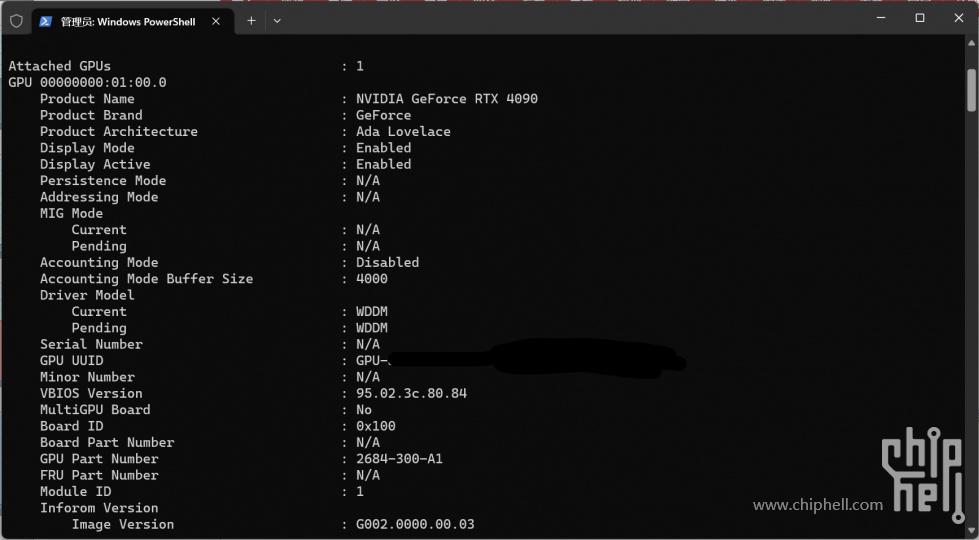

看一下nvidia-smi.exe -q，还是AD102-300核心，这个卡是上个月刚生产的，看来核心还没换。

TSE跑分，核心72度风扇1900 RPM，显存76。详情见结果页面

跑TSE的时候还是会叫，基本能被风扇声音盖住。感觉跟我之前用的6800XT魔鹰的叫声差不多，正好那张卡也是大铜底，挺奇妙的。

TSE压力测试，boost频率稳定在2670，温度73，这默认的频率和风扇转速也太保守了一点。结果页面

sevastian · 发表于 2023-6-3 00:53

我是不是发错区了。能挪一下吗

ligs85 · 发表于 2023-6-3 00:54

想买3080风魔，可是京东还没上，闲鱼已经有了…

ljy1414 · 发表于 2023-6-3 05:48

你看起来不算发错区，可以把帖子类别改成装机

renzenglei · 发表于 2023-6-3 08:04

这个缺口设计到显卡16pin插头那边不行吗，和华硕的在显卡PCB板上加个8pin插头效果一样。

KimmyGLM · 发表于 2023-6-3 11:23

这个接口设计挺不错的，之前EVGA专门有个L型转换棒

毛茸茸 · 发表于 2023-6-3 20:17

供电插头好评

Royhoentor · 发表于 2023-6-3 20:27

卡好长呀这么大

wispier · 发表于 2023-6-3 21:10

外观与我刚入手的风魔4070一模一样

十年一刻 · 发表于 2023-6-3 22:20

看着厚度是不是比第一代风魔薄了

jjq00812 · 发表于 2023-6-3 22:56

没均热板吧，温度应该很难看，但是价格够低就能接受

让我静一会 · 发表于 2023-6-3 23:01

蹲一个散热测试，看看散热功力还剩几成，毕竟把均热板砍了，厚度也薄了很多。

老当益壮 · 发表于 2023-6-3 23:30

其实这个支架很不错，结实

sevastian · 发表于 2023-6-4 13:57

让我静一会发表于 2023-6-3 23:01
蹲一个散热测试，看看散热功力还剩几成，毕竟把均热板砍了，厚度也薄了很多。 ...

简单测试了一下。
启停阈值：57度开始启动风扇，1088 RPM，42度风扇停止。
风扇最大转速3000 RPM
功耗墙：默认450 W/最高500 W
TSE测试：核心72度风扇1900 RPM，显存76

dukeyli · 发表于 2023-6-4 18:44

供电插头设计不错。

jhzz · 发表于 2023-6-4 21:39

这比上一代那个傻缺飞线插口看着顺眼多了

skanlife · 发表于 2023-6-4 22:02

2.75槽好评，加入目录

dryfish · 发表于 2023-6-17 22:39

请问电源线接口那里被下面的风扇吹出来的热风烤吗？那个位置的风手感大概多少度的样子？

sevastian · 发表于 2023-6-18 00:45

dryfish 发表于 2023-6-17 22:39
请问电源线接口那里被下面的风扇吹出来的热风烤吗？那个位置的风手感大概多少度的样子？ ...

我买了温度探头还没测，过几天测一下看看

cldzyc · 发表于 2023-6-18 03:30

本帖最后由 cldzyc 于 2023-6-18 03:34 编辑

不是策略保守，核心BOOST不到2700Mhz的就是体制不行，非OC版的卡（GPU-Z首页BOOST显示为2520Mhz）TSE图形分上不到19000的就是体制不行，19000-19400为主流，19400以上优秀

sevastian · 发表于 2023-6-18 10:46

cldzyc 发表于 2023-6-18 03:30
不是策略保守，核心BOOST不到2700Mhz的就是体制不行，非OC版的卡（GPU-Z首页BOOST显示为2520Mhz）TSE图形分 ...

这倒不是，我超频试了，1.05V +300也能过TSE。贴吧也有一张，一样是2600多一些的频率。

xialing · 发表于 2023-6-18 11:06

屏蔽的V2可能是缩水版。。。反正我买的屏蔽雪鹰4070TI，这几天看到新出了V2版，仔细一看把均热板去掉了，不过多了1根热管。。。

原版

V2版

cldzyc · 发表于 2023-6-18 12:11

sevastian 发表于 2023-6-18 10:46
这倒不是，我超频试了，1.05V +300也能过TSE。贴吧也有一张，一样是2600多一些的频率。 ...

4090 TUF 非 OC也很保守，但是体制差的就是不到2700，体制好的可以接近2800，你就说在450W TGP下你把卡OC到头，图形分能到多少嘛

施华洛世奇 · 发表于 2023-6-18 12:43

多少入手的？

对不起我爱你_ · 发表于 2023-6-18 12:45

jjq00812 发表于 2023-6-3 22:56
没均热板吧，温度应该很难看，但是价格够低就能接受

一代贼厚是均热板+8热管，这个二代铜板+9热管变薄了，有得有失叭~

对不起我爱你_ · 发表于 2023-6-18 12:46

xialing 发表于 2023-6-18 11:06
屏蔽的V2可能是缩水版。。。反正我买的屏蔽雪鹰4070TI，这几天看到新出了V2版，仔细一看把均热板去掉了， ...

因为变薄了，散热肯定也有变化，动辄4槽的厚度，不是都能顶得住的……

sevastian · 发表于 2023-6-19 02:56

cldzyc 发表于 2023-6-18 12:11
4090 TUF 非 OC也很保守，但是体制差的就是不到2700，体制好的可以接近2800，你就说在450W TGP下你把卡OC ...

好像真不行，450W也就19400，拉满500W才能到20000

cldzyc · 发表于 2023-6-19 03:11

本帖最后由 cldzyc 于 2023-6-19 03:16 编辑

sevastian 发表于 2023-6-19 02:56
好像真不行，450W也就19400，拉满500W才能到20000

我原来一块4090 体质差默认BOOST 2645，TSE图形分18800，在450W下超到头也就20100分，还一块体制就不错，默认19500，拉到头20900
另外鲁大师也看得出来，体制差的图形分差不多144-146万，体制好的可以破150万，总之这一带4090在同样条件下（450W）体制好坏可以差4%-5%，还是挺明显了

D850 · 发表于 2023-6-19 03:24

看这玩意的PCB，八成里面是4090涡轮的原件。。。

sevastian · 发表于 2023-6-19 04:06

本帖最后由 sevastian 于 2023-6-19 04:21 编辑

dryfish 发表于 2023-6-17 22:39
请问电源线接口那里被下面的风扇吹出来的热风烤吗？那个位置的风手感大概多少度的样子？ ...

用探头测了，TSE压力测试，16pin位置最高温度53.2度。线材是海韵16pin压纹线。可以看我另一个帖子
