[CPU] Zen4 IF总线带宽 和 FLCK频率 之间是什么计算公式?

[复制链接]
发表于 2023-7-21 16:14 | 显示全部楼层 |阅读模式
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2023-7-21 16:37 | 显示全部楼层
你说的是什么东西的带宽?CCD到IOD的带宽还是IOD里面到内存的带宽还是IOD里面到外围IO的带宽?
发表于 2023-7-21 16:38 | 显示全部楼层
IF总线到IOD的位数 x IF总线频率 = IF总线到IOD的带宽
发表于 2023-7-21 17:36 | 显示全部楼层
这东西存粹几个物理量的关系,和行业又没啥关系
频率(赫兹频率):单位时间内的周期数
带宽:单位时间的数据传输量
自然 带宽 = 频率 * 一个时钟周期内的数据传输量、

一个时钟周期内的数据传输量就是位宽
 楼主| 发表于 2023-7-21 17:43 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
 楼主| 发表于 2023-7-21 17:44 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2023-7-21 17:52 | 显示全部楼层

每个CCD 32B/cycle读 16B/cycle写
发表于 2023-7-21 18:15 来自手机 | 显示全部楼层
每CCD 32B/Cycle读和16B/Cycle写

FCLK=2000MHz
单CCD读取带宽=32B*2000MHz=64GB/s
单CCD写入带宽=16B*2000MHz=32GB/s
双CCD读取带宽=32B*2*2000MHz=128GB/s
双CCD写入带宽=16B*2*2000MHz=64GB/s
发表于 2023-7-21 21:04 | 显示全部楼层
 楼主| 发表于 2023-7-21 21:52 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2023-7-21 23:28 | 显示全部楼层
本帖最后由 堕落的翼 于 2023-7-21 23:30 编辑
slymitec 发表于 2023-7-21 21:52
如果双CCD写入只有64GB/s,那7950x+DDR5内存测试中,写入甚至可以高达90GB/s是如何测出来的

主要是没明 ...


aida64的bug,图一乐,可能体现了本代fabric一些变化,但肯定不是理论带宽,当年tigerlake就有过,大家也不介意分高一点。
https://chipsandcheese.com/2023/01/05/amds-zen-4-part-3-system-level-stuff-and-igpu/
发表于 2023-7-22 01:48 | 显示全部楼层
本帖最后由 相思风雨中 于 2023-7-22 02:02 编辑

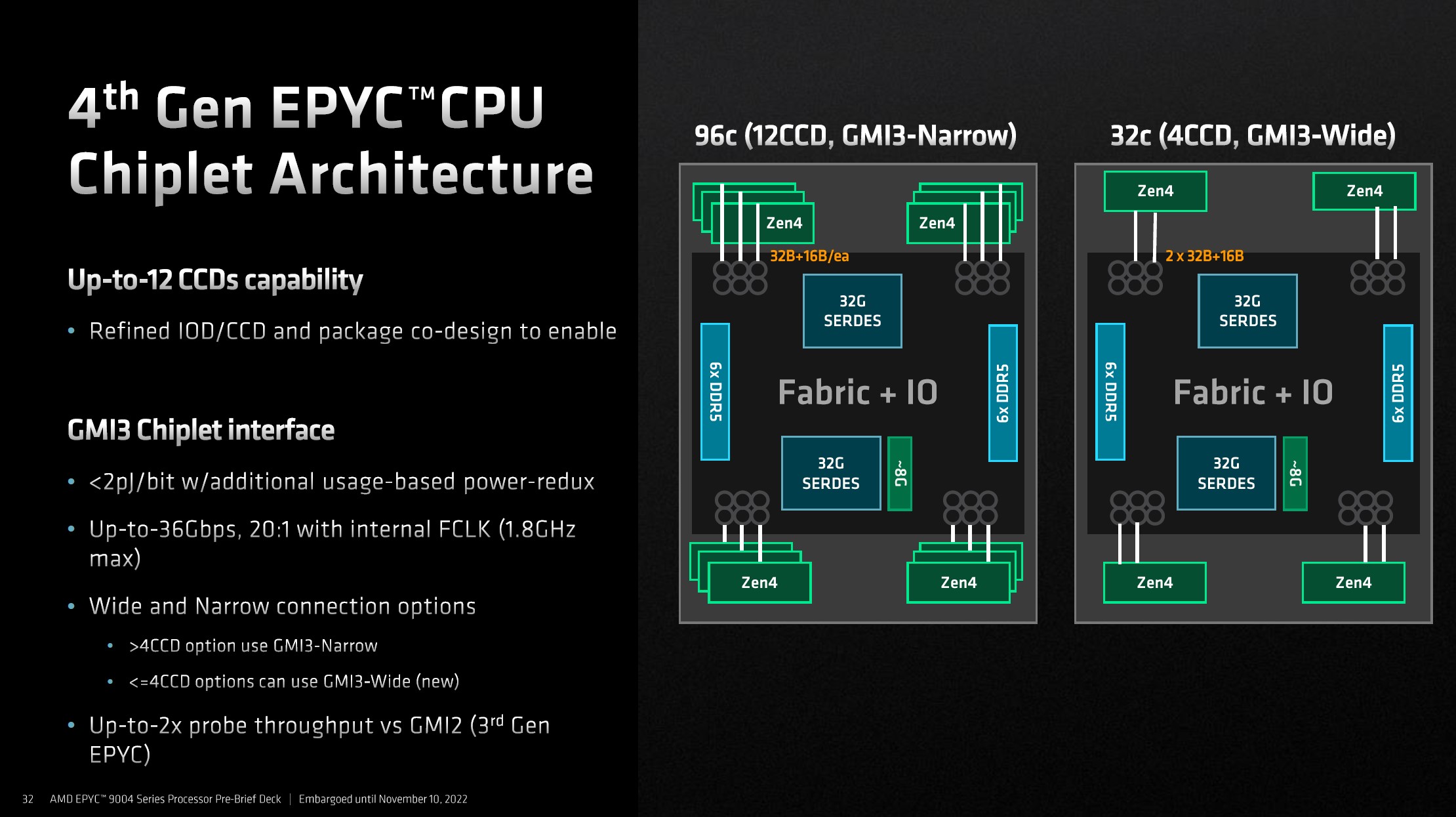

ZEN4 CCD支持GMI-norrow和GMI-Wide,但MSDT的Zen 4 和前几代 Zen ,IOD 和 CCD 之间只有 1 个 GMI 链接。
要是能把两个GMI3链接都用上,FCLK限制或许就迎刃而解了。

发表于 2023-7-22 11:14 | 显示全部楼层
相思风雨中 发表于 2023-7-22 01:48
ZEN4 CCD支持GMI-norrow和GMI-Wide,但MSDT的Zen 4 和前几代 Zen ,IOD 和 CCD 之间只有 1 个 GMI 链接。
...

wide mode基板和ciod成本都会上升,amd显然不愿意给msdt画这个钱
发表于 2023-7-22 11:33 来自手机 | 显示全部楼层
相思风雨中 发表于 2023-7-22 01:48
ZEN4 CCD支持GMI-norrow和GMI-Wide,但MSDT的Zen 4 和前几代 Zen ,IOD 和 CCD 之间只有 1 个 GMI 链接。
...

这是因为EPYC 的iod上有着充足的GMI接口,你看EPYC也是小于4个ccd才用双GMI,而锐龙上的iod就只有两个GMI接口,根本不可能用双GMI,毕竟还是要占位置的。
