微星 MAG B760M MORTAR WIFI II DDR5 开箱分享

luo

随着英特尔下一代处理器即将发布，微星近期推出了采用B760芯片组的新主板，此次分享的是微星 MAG B760M MORTAR WIFI II DDR5，主板在做工和用料方面保持了迫击炮系列的高水准，标准MATX板型，12(75A)+1+1路智能供电，6层服务器级PCB，2盎司铜，增强的内存超频能力，能让玩家放心选购和使用。


包装方面是标准的迫击炮风格和配色，与之前的迫击炮包装基本一致，中间有迫击炮的图标和英文型号，左上角有微星龙盾logo，右上角是支持的处理器和采用的芯片组图标，左下角是MAG系列logo，右下角标注了采用Lightning Gen 5。


包装背面，中间为主板照片，左右两侧是产品特性说明，下面是详细的规格参数说明和I/O接口展示。


主板正面，标准的MATX板型，外观上延续了迫击炮一贯的设计语言，黑色PCB搭配银白色散热装甲，表面处理包括金属磨砂和金属拉丝，质感和设计感十足。


主板背面，黑色PCB，表面处理非常干净，焊点饱满。


银白色的全覆盖VRM散热装甲，表面采用了拉丝和磨砂两种工艺结合，左上角有微星logo，右侧有格栅式的喷漆装饰条。






CPU插槽。


LGA 1700 针脚。




供电部分采用12(75A)+1+1路智能供电，用料扎实。


上方的散热片印有MAG字样，右侧带有格栅式开槽，增加散热面积。


双8Pin CPU供电接口。


配备4条DDR5内存插槽，支持双通道，搭配内存加速引擎可以实现DDR5-7800+ MHz (OC)。


主板24Pin供电接口，前置的USB 3.2接口组位于主板侧边中部位置，包含一组USB 5Gbps 19Pin接口和一个USB 10Gbps Type-C接口。


板载侦错指示灯，位于主板24Pin供电接口旁。

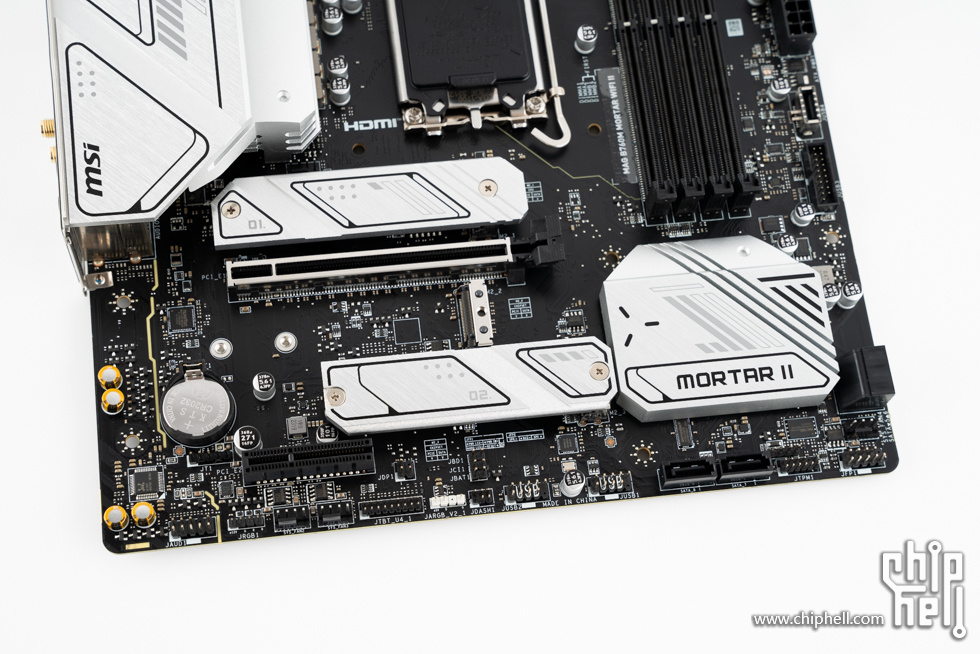

主板下半部分，可以很明显的看到M.2插槽增加到3个，芯片组和第一条/第三条M.2均配置了独立银白色散热片。


2条PCIe插槽，第一条为PCIe 5.0 x16，采用钢铁装甲加固，第二条为PCIe 3.0 x4。






第二条PCIe插槽为开口设计。

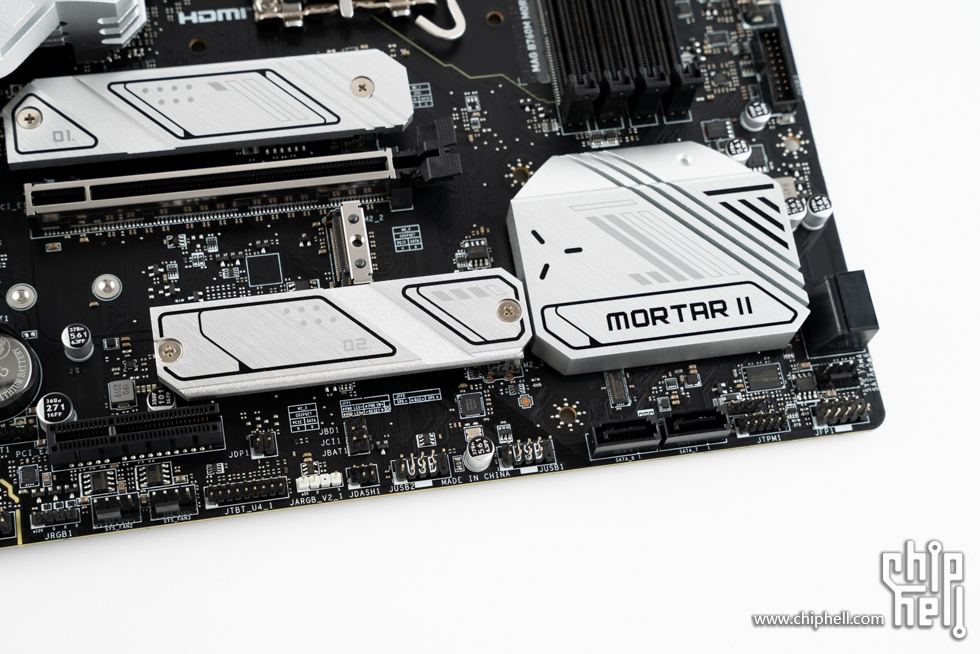

独立的芯片组散热模块，表面设有几道斜切开槽，增加美观度的同时也可以改善以下散热效果，整体上非常有设计感，上方标注了主板型号MORTAR II。


集成声卡部分为7.1声道的Realtek ALC 897 HD Audio Codec。


主板大部分跳线接口位于下方区域。


2个立式的SATA 6Gbps接口。


2个横置的SATA 6Gbps接口。


拆掉M.2冰霜铠甲后，板载的第一个M.2存储接口标号M.2_1，由CPU提供，最大支持PCIe 4.0 x4规格，兼容2242/60/80尺寸，2280位置的固定位被优化为免螺丝的卡扣设计。板载的第二个M.2存储接口标号M.2_2，由芯片组提供，支持PCIe(最大4.0 x4)，兼容2260/80尺寸，第三个M.2存储标号M.2_3，由芯片组提供，支持PCIe(最大4.0 x4)和SATA类型，兼容2280尺寸。




Nuvoton NCT6687D-M芯片，为Super I/O提供板载运行状态监控等功能。


M.2冰霜铠甲散热片。


内侧均预装导热贴。


LGA 1700插槽背板。


供电部分背面。


内存插槽背面。


PCIe插槽背面。


集成声卡部分的隔离线。


各种认证标识。


主板为6层PCB。


主板后部I/O接口方面，提供4个USB 2.0 Type-A，用于核显输出的DisplayPort和HDMI各1个，3个USB 3.2 Gen2 10Gbps (Type-A)和1个USB 3.2 Gen 2x2 20Gbps (Type-C)，1个2.5Gb LAN网口，支持Wi-Fi 6E的无线网卡的天线连接端和5个3.5mm+1个S/PDIF光纤口音频接口组合。


附件一览，包括快速安装指南、贴纸、鲨鱼鳍WiFi天线、1条SATA线材、前置跳线连接线、M.2固定螺丝。


测试平台：
处理器: 英特尔 i5-13600KF
主板: 微星 MAG B760M MORTAR WIFI II DDR5
内存：宏碁 掠夺者 Hermes 冰刃 DDR5 6800 32GB（16GB×2）C32 石耀黑
显卡：索泰 GeForce RTX 4070Ti-12GB X-GAMING OC 欧泊白
固态硬盘：宏碁 掠夺者 GM7 2TB
散热器：超频三 臻 RZ620
电源：安钛克 NE1300

英特尔 i5-13600KF。


宏碁 掠夺者 Hermes 冰刃 DDR5 6800 32GB（16GB×2）C32 石耀黑，锋锐外观造型，采用高厚度压铸装甲，表面为类肤质感，强化散热。


装甲表面左侧印有“5”的字样，中间有六边形蜂窝状纹理装饰，右侧为宏基掠夺者logo及英文标识。


摆拍效果，内存拿在手上非常有分量。采用10层强化PCB板，具备更强电气性能，可在内存超频时承受更强的电压电流，并搭载了温度传感器，支持实时监控运行温度，便捷调教稳定超频。内存搭载全新PMIC电源管理芯片，具备不锁电压特性，大幅优化内存超频体验，提供更大操作空间。


内存背面，右侧贴有型号贴纸，标注了内存容量和时序信息，16GB 1R*8 PC5 6800 CL32-45-45-108。


内存顶部的灯带，左侧有Hermes字样，灯带采用雾化设计，导光均匀柔和，采用8个独立灯光区域，支持1680万色，10+灯效，支持神光同步。


安装内存及多角度展示。






宏碁 掠夺者 GM7 2TB，正面贴有型号贴纸，支持NVMe 1.4，读取速度达7200 MB/s。


SSD背面。


安装SSD。

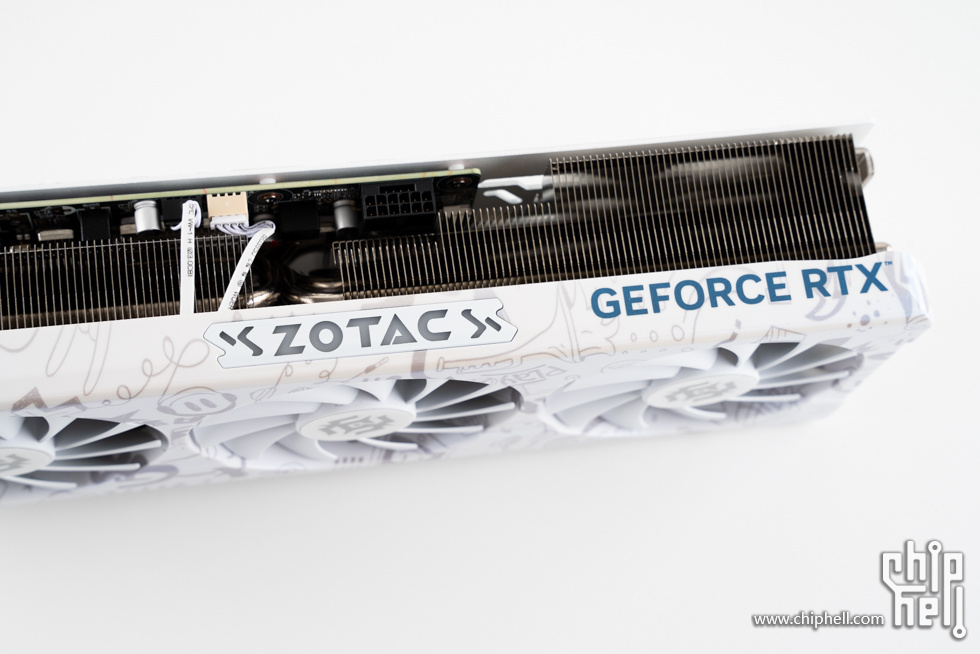

索泰 GeForce RTX 4070Ti-12GB X-GAMING OC 欧泊白，显卡正面，采用三风扇设计，散热风扇罩采用了白色基底色，并进行了多重特殊工艺处理，能呈现欧泊变彩效应的视觉效果，并印有涂鸦元素，增加了趣味感。


显卡背面，采用了金属材质的背板，表面采用白色喷漆，同样有涂鸦元素。


显卡立起来的效果。


索泰logo的信仰灯，右侧为GEFORCE RTX字样。


16pin 12VHPWR供电接口。


三风扇设计，采用X-GAMING系列的暗影疾风扇叶，减少空气摩擦和风噪，提升风量风压和风流。


显卡前部的对流穿透设计，能迅速带走热量，提升散热效能。


显卡背板细节。


接口部分，包括3个DP 1.4a和1个HDMI 2.1。

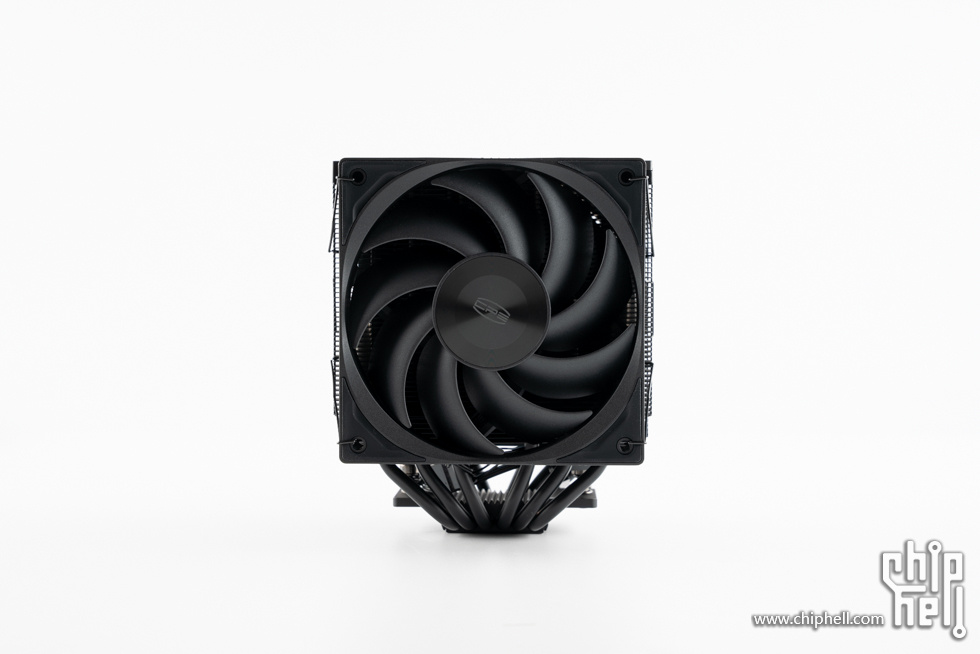

超频三 臻 RZ620，6热管双塔双风扇设计，做工非常精致。


金属阳极顶盖，融入三角几何设计语言，凸显精致设计。


自带的F5 R120性能风扇，采用FDB动态液压轴承，配合m/g级动平衡矫正处理，星环金属轴心点缀，同时支持三挡转速调节。


散热鳍片方面也融入了三角几何设计，三角波浪鳍片矩阵，气动声学应用，可有效减小风切声，带来更强的散热表现。


散热器正面。


散热器侧面，采用了扣Fin+折Fin工艺，结构稳固美观，有效聚拢气流，风道更通畅。


安装CPU散热器。


为了不挡内存灯效，只安装了一把风扇。


安装显卡，平台完成。






安钛克 NE1300 金牌全模组电源，支持ATX3.0， 原生PCIe 5.0，支持风扇停转，采用全日系电解电容，自带扁平化模组线，带有10年质保。电源顶部贴有铭牌贴纸。


电源侧面，贴有型号贴纸，采用黄绿配色，辨识度很高。


风扇侧，中间贴有安钛克logo。


电源尾部，包括智能启停的模式切换按钮和电源开关，最右侧为电源输入接口。


全模组接口侧，对各类接口进行了种类划分，采用防呆设计，方便使用者插接也避免误接。


BIOS方面，默认进入是EZ Mode，展示各类硬件及状态信息。


Advanced界面。




OC界面，可以进行超频设置，开启XMP。


使用主板自带的Memory Try It! 功能，内存轻松超频到8000 MHz。


MSI Center，提供硬件监控、系统诊断、驱动更新等功能。


功能集，非常丰富。




设置界面。


最后小结一下，这块微星 MAG B760M MORTAR WIFI II DDR5 在做工和用料方面保持了迫击炮系列的高水准，提供了优秀的供电和散热，强大的内存超频能力，丰富的存储扩充能力，对于想体验英特尔下一代处理器，追求稳定和品质的玩家，是一个不错的选择。
