低温甜品：华硕巨齿鲨ATS RTX4060 O8G GAMING拆解

changshang21

前言：

主流4000-5000元中端价位配置的PC主机搭配的最多应该是2K元价位段的显卡（全新配置），而最常见应该是给玩家号称甜品级 “60”显卡，根据Steam公布玩家使用率最高的显卡排名N卡的各款带有60后缀的型号，这次带来华硕旗下的 “巨齿鲨”系列二代目显卡---ATS RTX4060 O8G GAMING显卡拆解分享，让大家对于这张甜品显卡新贵做个更为深入的了解。

开箱：

作为二代目巨齿鲨系列显卡，其规格配置定位接近于TUF Gaming系列，又略高于华硕Dual系列。外盒是华硕继吹雪姬、ROG姬和天选姬后又推出名下的又一款以二次元联动的—鲨鱼姬虚拟形象为代表的显卡新锐系列。从外盒装饰图就可以看出这款显卡的设计均是围绕着这个主题，显卡包装外盒背面则是这张显卡的所有性能特点标识图。




还有一个新的设计思路—手提箱概念也融入到显卡的外包装盒上。


新款巨齿鲨的外观设计无论是外盒还是显卡本体都是重新设计过的了，显卡本体的主配色采用浅灰主框+侧边的蓝色装饰组合，外观设计也采用硬朗的正面机甲包裹设计。

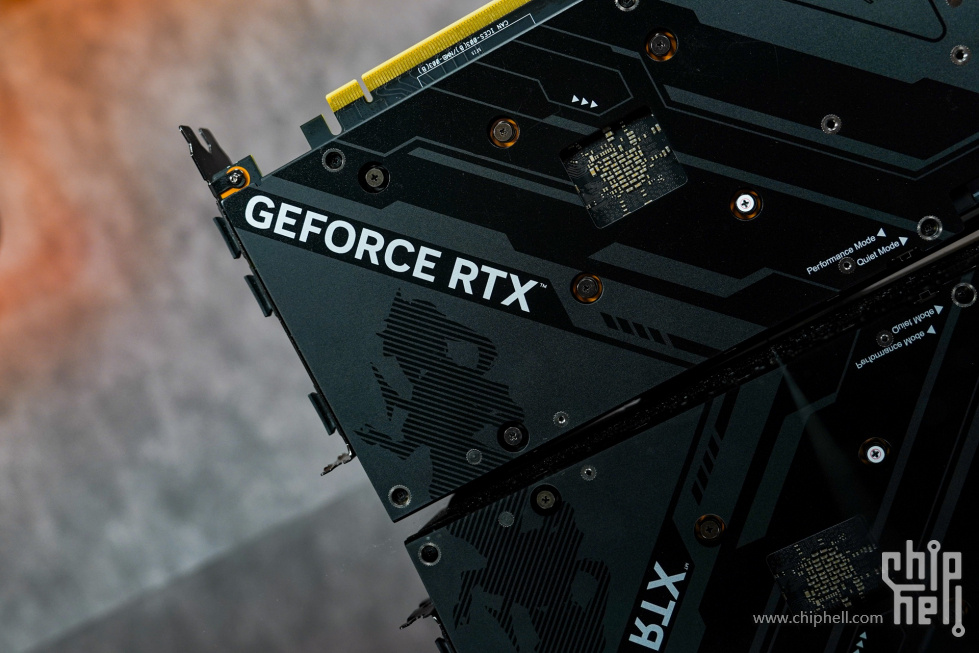

背板的设计是以装甲风斜切装饰纹+斜切线拼成鲨鱼姬来对应封面盒上的专属的二次元形象—鲨鱼姬。在突出显卡设计主题这个点华硕还是非常用心的，比如TUF是继续沿袭军工+电竞元素融合风格的设计，新一代的猛禽系列显卡则是把ROG LOGO融入到显卡设计风格上，DUAL系列依旧主打双风扇的简约外观设计等显卡型号的外观在40系上均采用耳目一新贴合产品主题的设计。




除了以上的设计，巨齿鲨还采用新的番号式的装饰纹设计，在上一代巨齿鲨系列并没有这样的背板图案设计的。




显卡尺寸：长317mm*宽136mm*高54mm，所以这张显卡虽然采用三风扇的设计，但是整卡的体积还是稍显大了一点。但是宽度和高度是适配度非常高了，对于ITX机箱这样的过肩设计不算友好，但是也是可以接受。




显卡的顶部和底部均有蓝色亚克力ASUS  LOGO装饰，RTX4070装饰是带ARGB灯效的，而RTX4060显卡则是没有带RGB灯效的。


双BIOS切换开关。


半覆盖式的尾部背板铝材弯折形成的框架包围并且提供散热外壳的固定孔位。


输出接口为标准的三个DP 1.4和一个HDMI 2.1的组合，整卡厚度达到2.5槽设计，宽度和高度均做了高越肩设计。

拆解细节：

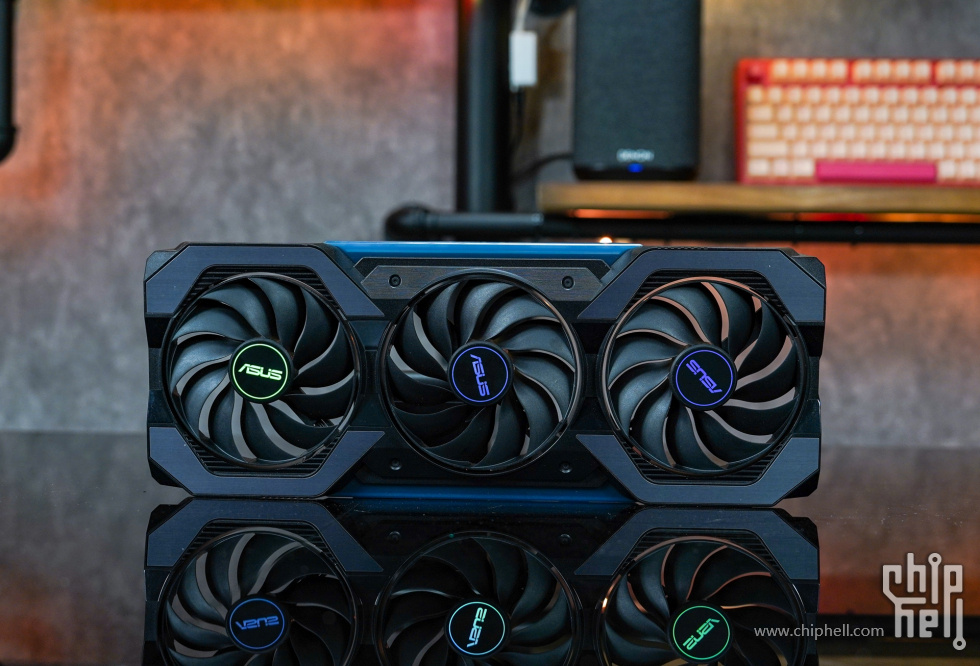

拆解后，首先来看散热器的外壳，正面灰色框架部分是采用阶梯式设计的机甲风风扇罩外壳，上下两个装饰板采用斜面拉丝风格来突出显卡的装饰质感。而三个主风扇则是标配了三个11扇叶的轴流风扇，是全新的变曲面轴流风扇，可以增加21%风量，叶片根部的形状为减少噪音进一步优化。左右的两个风扇上下装饰则是采用包裹式的浅灰贴片装饰。


依旧采用华硕显卡的散热罩和与主散热模块各自独立分离设计，所以拆华硕显卡确实是比较轻松的。


从上面显卡主体的两张侧面特写图可看出双侧采用大面积的外露式鳍片设计来增加对流，所以拆卸后可以更好的了解这张ATS RTX4060的主散热模块，采用最常见的热管铝鳍型散热，这也是市面很多三风扇散热显卡使用最多的散热模块设计。


贴合显卡PCB部分的尾部针对开孔位置不仅加高了散热片，还在散热结构上做了优化：采用的是散热片切角处理使风流通过时更好的优化扰流。


散热模块的鳍片间距与厚度对散热能力的影响也做出了优化，鳍片是薄而密的散热片矩阵，在风扇风量一定的情况下，减少鳍片间距与厚度，能在相同体积内容纳更多的鳍片，从而有效增加散热面积。


在靠近显卡挡板方向的位置采用了弯折后回穿入散热模块核心段的热管设计。

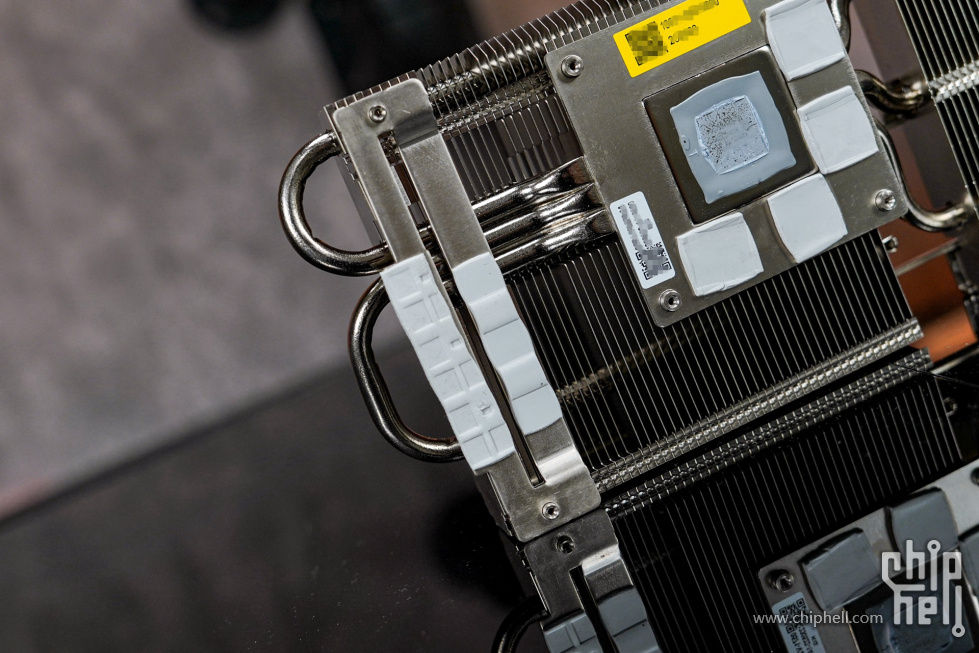

外圈额外焊接铝制底座覆盖显存颗粒，而新一代的巨齿鲨系列则采用了散热规格更高的霍尼威尔导热硅脂，霍尼威尔相变硅脂适用于CPU/GPU，由于细腻度和绵密度都非常高，对比于传统无硅油“水泥硅脂”难以承受长时间的高温的炙烤，显卡核心采用更为优秀的相变硅脂来达到长期显卡满载高温下保持稳定的散热性能、超高耐久度对于保护GPU核心和显存都有着非常显著持续性长的散热优势。




正面和背面的PCB板整图，非公版的大板型设计。




显卡采用的是NVIDIA Ada AD107-400 GPU核心。


GPU核心旁边的四颗SK hynix的8GB 128bit 显存，单颗2GB GDDR6，32bit 18Gbps GDDR6。

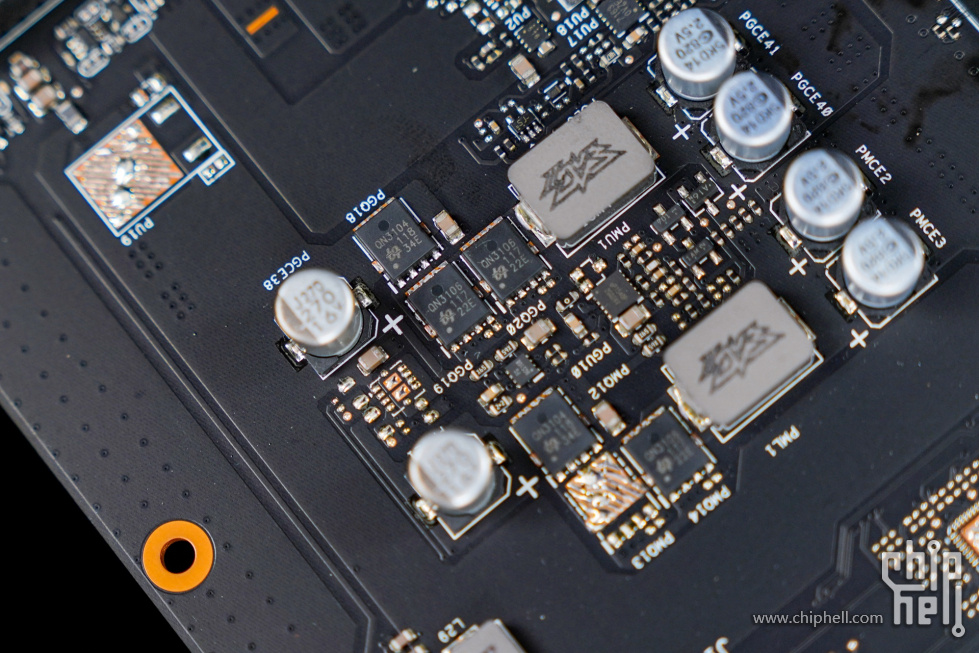

显卡供电规格：4相组GPU供电和一项组显存供电。GPU供电MOSFET为uPI QN3104 + 2*QN3106 上下桥组合。显存供电MOSFET为uPI QN3104 + QN3106 上下桥组合。




供电主控uPI uP9512S。


显卡采用单8Pin供电。

性能测试：

开箱拆解部分完结后，跳转到实卡测试，测试配置定位中端平台：

处理器：Intel I5 13600KF
主  板：华硕 TUF GAMING B760M-PLUS WIFI重炮手
内  存：博德斯曼 TUF联名 DDR5 6000 32GB(16G×2)
固  态：XPG S70B 1Tb

机箱封箱，常温运行这些贴合是普通玩家最常见的使用环境，所以整套测试均是以这两个基础点开展的，首先来看张使用了“奢华”散热配置的巨齿鲨RTX4060的温度表现。常温：29-30℃。


1小时持续满载烤机测试，GPU核心温度保持在56℃，热点温度65℃，显卡功耗：115W。


3D MARK 基准测试：首先是Speed Way这项新增的使用光线追踪和实时全局照明来渲染逼真的照明和反射的基准测试，那么RTX4060在2K和1080P分辨率下也是有着不少的差距，2K分辨率的平均帧数为80+FPS，而1080P下帧数暴涨到155+FPS。




接着是DX12的 TIME SPY 2K和1080P下的帧数表现，1440P的测试平均帧为100+FPS，1080P的测试平均帧数则是200+FPS，所以针对1080P下的游戏帧数确实比2K高出不少。




在DX11 的FIRE STRIKE 1080P基准测试下，帧数和DX12 TIME SPY 1080P下的帧数表现是一样的。


在光追性能基准测试部分：1080P的平均帧数也是可以维持在155+FPS。


在1080P的压力测试通过率为99.7%，温度表现和上面甜甜圈烤机是基本相仿，最高温度也是保持在57℃。


游戏测试方面则是用现在几款主流的FPS游戏来进行游戏帧数实测，画面的分辨率是1080P效果全开。首先是CS GO2，整体的平均帧数可以维持在220~250FPS之间。


国民网游LOL在1080P下也是拥有非常高的帧数表现，在团战时FPS可以维持在240FPS左右。


永劫无间的平均帧数也可以维持在150FPS~170FPS之间。


另外两款人气非常高的第一人称视角进行射击游戏，APEX 1080P分辨率下平均帧数维持在170~200FPS内。


而另外一款则是来自拳头的瓦罗兰特（国服无畏契约）最近也是一款人气和热度非常高的类APEX游戏的表现平均帧数则是更优秀，1080P分辨率平均帧数可达到300FPS以上。

总结：

ATS巨齿鲨作为的定位其实是较高与DUAL系列，应该稍稍略低于TUF系列的，而这款更为亲民的“甜品级”RTX 4060 O8G显卡，在散热设计上选择了搭配和ATS RTX4070巨齿鲨同样规格尺寸三风扇散热的方案，并且在散热硅脂和散热贴片上全系使用上更耐用的高规格霍尼威尔导热硅脂，使用三风扇搭配高端的相变硅脂和散热贴片也代表着ATS巨齿鲨系列会和TUF系列展开竞争？在外观设计方面，对比上一代并不显眼的巨齿鲨LOGO设计，本代的巨齿鲨也引入更受年轻受众群体“二次元”风格也成为了ASUS的“元宇宙”的一支新力军，并将重新设计的形象以剪影的方式融入到显卡本体中，这个设计特色比上一代ATS巨齿鲨系列更具鲜明特色，使虚拟形象不再像其他竞品只仅仅停留在包装上，让显卡的在无论是外包装还是在显卡本体两者结合上的观感上不显突兀花哨。那么对于这张使用超水准发挥的“低温”甜品显卡的拆解分享就到此结束了。
