经典暗黑碳纤纹二代目——微星MPG系列Z790第二代CARBON暗黑主板开箱测评

youzhusky

• 前言


      虽然微星主板的中流砥柱是刀锋EDGE系列和迫击炮MORTAR系列，顶级高端是超神GODLIKE与战神ACE系列，但如果说微星主板中最均衡的，则当然要数其MPG系列的CARBON暗黑主板，因为CARBON暗黑系列主板一直都设计具有高端主板的8层PCB，也具有超神主板系列最近似的供电规模与供电相数。今天要开箱的，则是微星MPG Z790 CARBON 二代暗黑主板，作为MPG Z790 CARBON暗黑主板的延续，依然保持其高端规格，例如高品质的8 层PCB 采用2oz 厚度铜和伺服器等级料件、电源强化设计的直出19（105A）+1+1 供电项数、以及PCIe 5.0 插槽、Lightning Gen 5 x4 M.2、USB 3.2 Gen 2x2等等，还更升级了WIFI7无线网络、以及高达7800+(OC) MHz的DDR5高频内存等，具体如何我们就从开箱开始看看吧


开箱之前我们先看一下微星官网显示的主板的所有参数介绍

• 开箱


主板的包装，依然是微星暗黑主板的紫色碳纤维纹理打底，中间则是MPG的大logo和主板的型号：MPG Z790 CARBON MAX WIFI 二代暗黑主板，左上角是微星的龙图腾logo，右上角是三个intel的小蓝标，左下角则是Lightning Gen 5 和 Wifi Solution 7的标志，右下角则是MPG的标志


主板的背面则是八大特性介绍与特点和背板IO接口罗列


接下来则取出主板啦，一席暗黑风格配上碳纤维纹理，纯纯的暗黑风


主板的背面也是沉稳的格调，得益于全新的SMT焊接工艺和四倍强度加强焊点，使得该电器性能得到更大的发挥

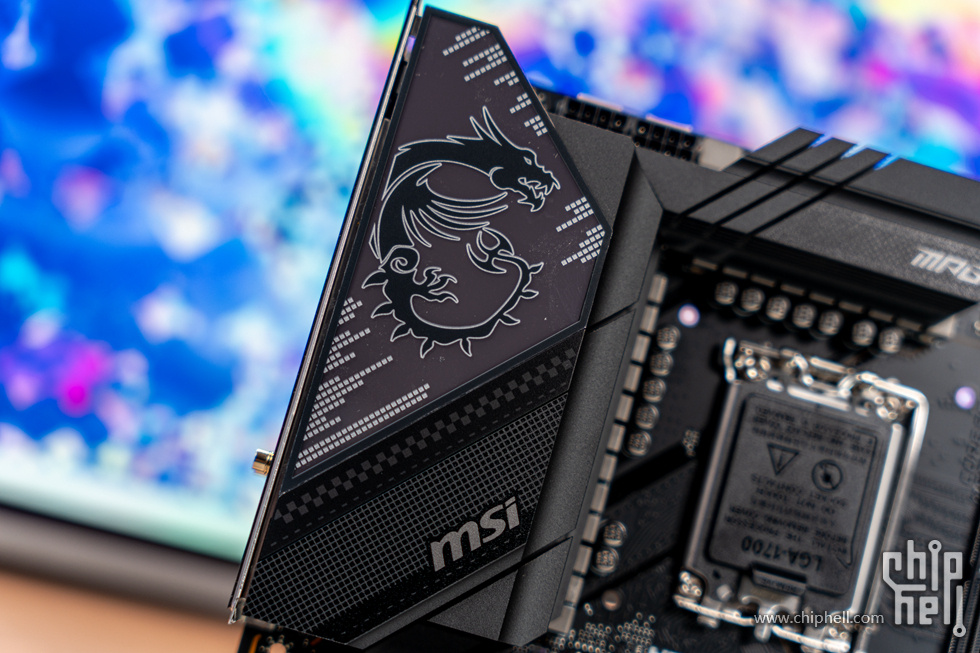

大规模的VRM扩展型散热片，上面带ARGB灯效的龙图腾与周圈的碳纤维纹理装饰，以及下边MSI的logo


顶部有同样规格带斜切开槽的VRM扩展型散热片，标记了MPG的系列标


整个供电区域，标志性的19+1+1相供电，更是执着得使用了直出105A处理器供电，使得让超频潜力不会因为主板而拖累，再加上微星的第三代钛金电感与黑金电容

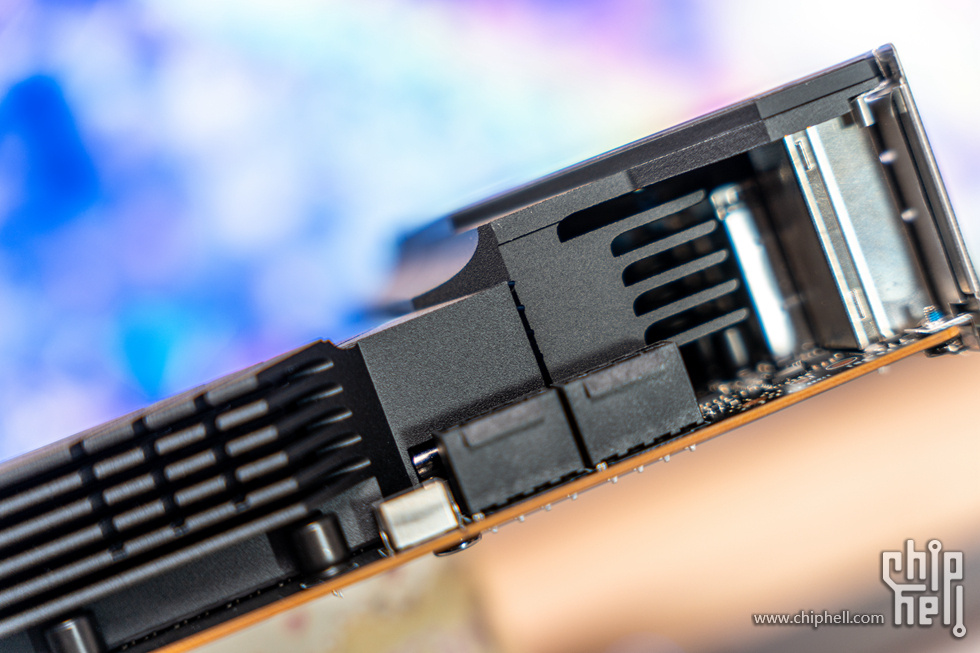

双8P的CPU供电，能稳定带动14代所有高端处理器及兼容12代13代


两片VRM扩展型散热片，中间也具有铜管相连


LGA1700这一经典插槽，真香的传承三代


4条双边卡扣的DDR5 内存插槽，二代CARBON暗黑主板使得DDR5内存超频潜力至高达7800+(OC) MHz

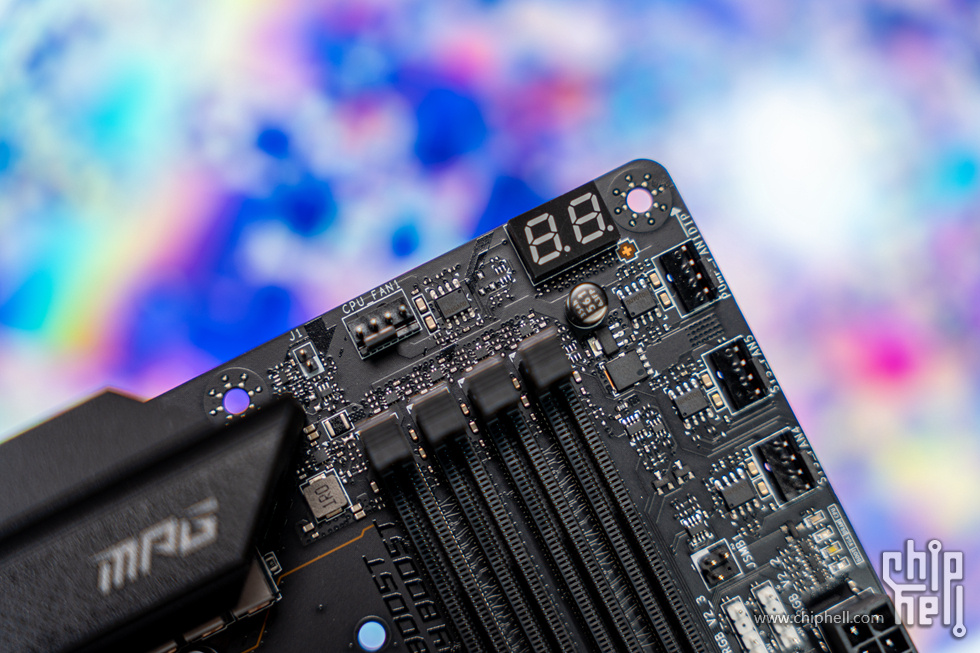

右上角上方的侦错代码 LED 灯，右边的三个PWM风扇下面还有4个简易侦错 LED 灯，这两套板载灯基本可以判断遇到无法开机的各类故障源了


PCIE区域，5个强大的M.2扩展位和三条PCIE插槽，其中第一条为配备钢铁装甲的PCIE5.0 X16（当第二条M.2接入SSD时速度为X8）来自于CPU，第二条PCIE3.0X1来自芯片组，第三条PCIE4.0X4来自芯片组


Z790上方的MPG系列芯片组散热片代有ARGB灯效


第一条快拆式M.2散热盔甲，上面标注了CARBON MAX和SINCE 1985


打开所有散热盔甲，共有5条M.2，其中第2条是PCIE5.0 X4规格，其余为PCIE4.0X4规格，其中1、2来自CPU，而3、4、5来自芯片组



前置的USB 3.2 Gen 2x2 20Gbps Type-C端口和前置USB3.0 5Gbps端口，以及6个SATA3端口


主板底部这里的多个风扇、USB、RGB等多个扩展接口


主板标注的8层PCB


主板的背板上基本排的满满当当，除了顶部的MPGlogo外，从下至下依次是清除 CMOS 按钮、 更新 BIOS 按钮、 智能按钮、2 个 USB 3.2 Gen 1 5Gbps Type-A 端口 、1 个 HDMI、6 个 USB 3.2 Gen 2 10Gbps Type-A 端口、1 个2.5G LAN 、1 个 USB 3.2 Gen 2 10Gbps Type-C 端口、1 个 USB 3.2 Gen 2x2 20Gbps Type-C 端口、2 个 Wi-Fi 7天线接口、5 个 音频插孔和1 个 光纤 S/PDIF 输出接口。其中WIFI7天线为新接口，不再需要拧螺丝了


新的鲨鱼鳍天线，使用非常方便还带磁吸功能，新接口也是按下即可锁止不再需要不停得拧螺丝了


站立状态的鲨鱼鳍天线，蓝牙模式更支持5.4


主板还提供多根灯效线、USB线缆、驱动优盘、M.2快捷螺丝、说明书和贴纸等等

• 拆解


接下来是拆解，主板非常方便只要把看得到的螺丝拧下并标注使用位置即可轻松分离各个部分


首当其冲的自然是VRM扩展型散热片和芯片组散热片了，还有IO挡板


供电散热的规模真的非常强大，多个开槽挖孔增加散热面积，依然有很大的分量，中间还通过热管连接，包括使用的导热垫都是7W/mK MOSFET 散热垫

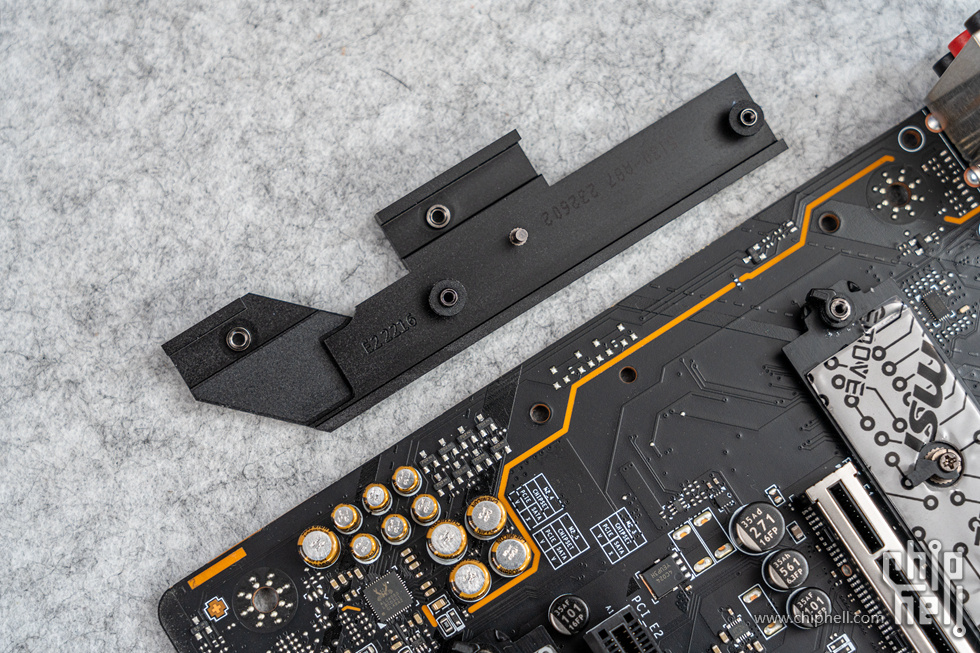

音频接口区域也有一体化散热，不过在这块隔离的音频区应该起到的是隔离作用更大，毕竟音频部分在机箱内最怕电磁干扰，玄学大无边


5个M.2冰霜铠甲，第一条是快拆式，第二条是用于PCIE5.0X4的


背面也带了导热垫的


WIFI7无线网卡是来自高通Qualcomm的 QCNCM865AX

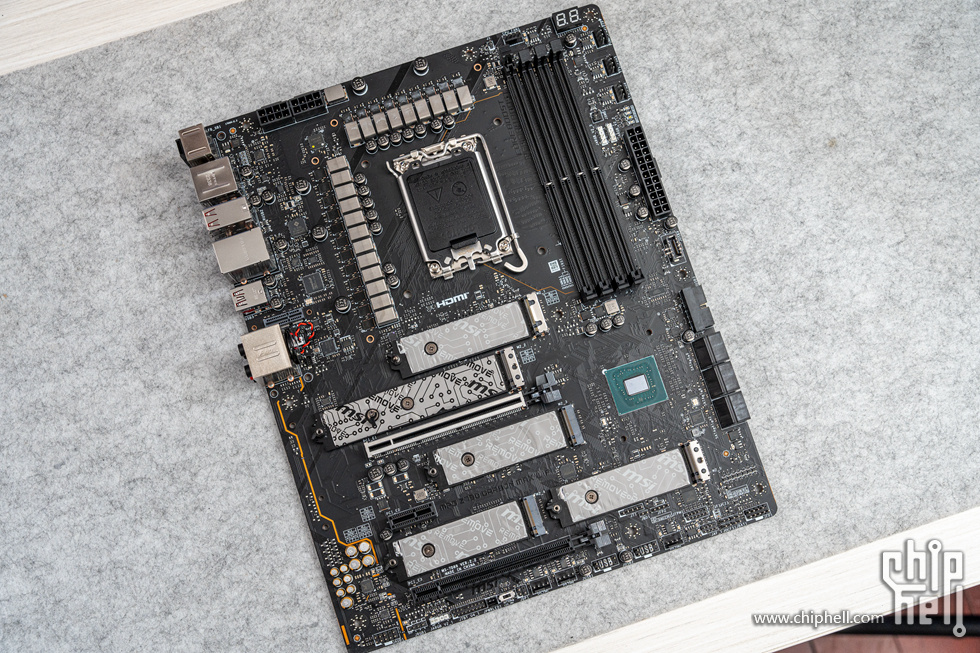

最后剥离剩下一张裸板


裸板的背面，DDR5系列需要更高的电器性能，SMT贴片使得背面更整洁了


首先映入眼帘的自然是这强大的21项供电

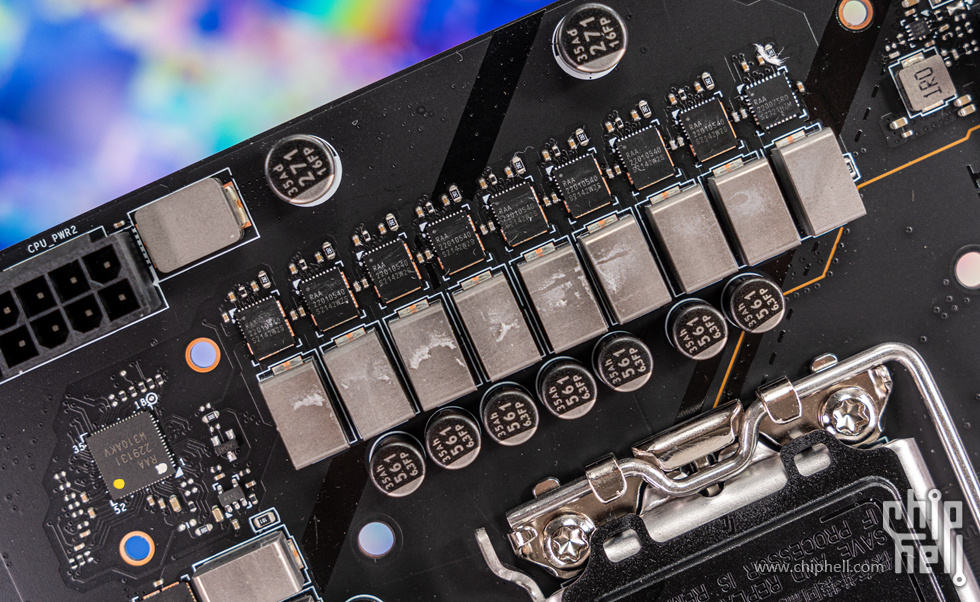

供电主控来自RAA 229131，来自瑞萨Renesas的PWM主控芯片，右侧共9相供电，8相型号为RENESAS RAA22010540，单相电流高达105A，采用一体式直出Dr.MOS设计；最右侧1相VCCGT供电设计，专门为了INTEL处理器集成显卡而打造的供电电路，型号为RENESAS RAA220075R0,最大持续输出电流为75A


这1侧一共12相供电，其中右侧11相型号为RENESAS RAA22010540，单相电流高达105A，采用一体式直出Dr.MOS设计；
最左侧的1相VCCAUX供电设计，来自MPS的MP87670，最大持续输出电流为80A

这样的共同组成了直出规格的19（105A）+1（75A GT）+1（80A AUX）超强供电规模


IO背板接口这里也有许多芯片，例如这里的intel2.5G LAN芯片、USB 3.2 2x2 控制器的ASMEDIA ASM3242芯片、USB 10 Gbps 中继器的 GENESYS GL9950VE 芯片、10 Gbps TYPE-C的ASMEDIA ASM1543 TYPE-C 控制器芯片、USB 3.1 Gen 2集线器控制器的GENESYS GL3590芯片


右上角这里的两套纠错灯和4个风扇PWM口，以及2套ARGB接口


隔离音频区的REALTEK 4080声卡以及11颗高品质音效电解电容


PCIE区域也是非常强大，每个M.2都有标注


Z790芯片组是最大的，右边的ASM1061提供了6个SATA3中的最下2个


REALTEK RTS5436I的Type-C供电控制器，和下面的GENESYS GL9950VE 芯片共同为type-C接口


NOVOTON 的NUC1261NE，这是一颗ARM架构的芯片用于控制主板灯效


华邦的WINBOND W25Q256JV BIOS 芯片


主板背面的4颗LERAIN JYS13008 PCI-E 5.0 X2 切换芯片负责把CPU PCI-E 5.0 X8 切换至第1条PCIE5.0X16 或者第1条PCIE5.0X8和第2条M.2的PCIE5.0X8上

• 测试平台


接下来是测试，此时平台如下配置清单：
CPU：英特尔（Intel）14代 酷睿 i7-14700K 处理器
主板：微星 (MSI) MPG Z790 CARBON 暗黑二代主板
内存：影驰（Galax） 20周年纪念版 DDR5-7200 星曜内存48GB（24GBx2）套装
显卡：影驰（Galax） GeForce RTX 4070Ti 金属大师 OC 12GB
SSD：影驰 （Galax）  名人堂 HOF EXTREME 30  SSD  1TB
散热：九州风神（DEEPCOOL）LS720 SE DIGITAL 冰堡垒360青春数显版
电源：安钛克 Antec NE1000W 金牌全模组/ATX3.0


配件解析

测试显卡来自影驰的GEFORCE RTX 4070TI金属大师OC


显卡采用AD104核心，60组SM单元，CUDA Cores数量7680个，L2缓存49152KB，晶体管数量为358亿个，显存是12GB、192bit、21Gbps速度、504GB/s带宽的GDDR6X显存，而这款RTX 4070TI金属大师OC则是2310Mhz的基础频率，2655Mhz的加速频率，以及285W TGP、MAX320W


GEFORCE RTX 4070TI金属大师OC的本体，采用全金属设计，棱角分明的长方体风格，而其尺寸为三槽不到：311*125*60mm(不含挡板)，323*140*63mm(含挡板)，属于40系显卡中非常小的尺寸，这款寒光星δ散热系统终于不再是40系统一的600W超大规格


RTX 4070TI金属大师OC的背板为全金属的设计，PCB也是非常短几乎只有显卡长度的一半，所以右边用于散热的镂空特别多

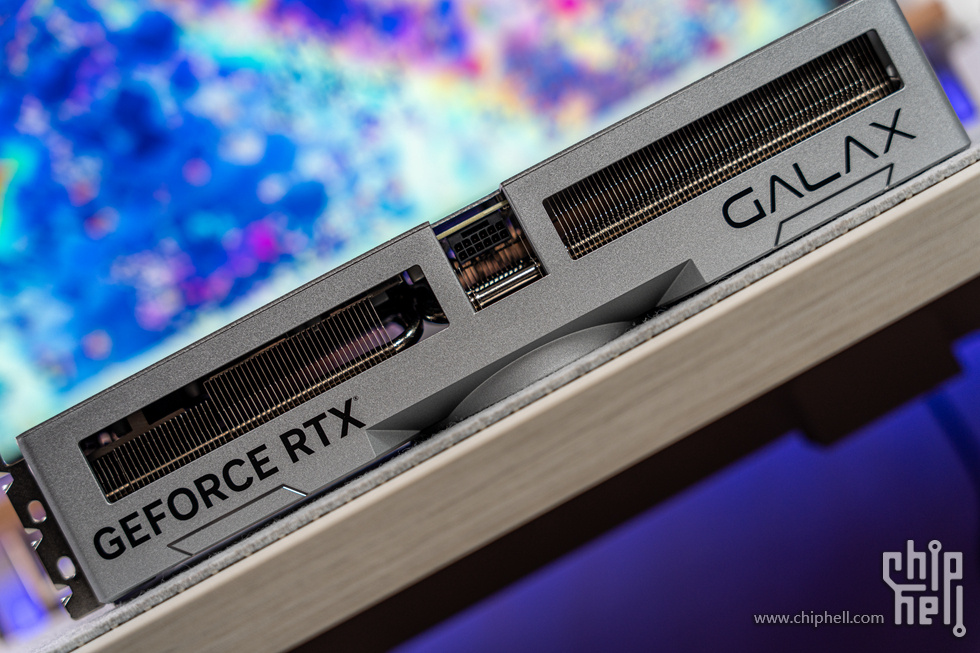

显卡60mm厚,接近三槽厚度（三槽厚度63mm），挡板没有全占顶部空余3mm，顶部平整的设计，中间两个长方形的镂空出风散热，中间为12VHPWR供电接口


影驰的20周年纪念版星曜内存，顶部全包式果冻型ARGB灯带，纯白散热马甲及电泳工艺处理


内存采用了新的海力士MDIE颗粒，为48GB（24GB*2）套装，7200 C36-46-46-116的高频低时序


20周年纪念版的星曜内存套装包装为大大的20周年logo，左上角是影驰的标志


包装背面有产品的特性介绍以及灯效、特挑颗粒与保修阐述


20周年纪念版的星曜内存套装，使用了专属纪念外观设计，同时采用了新的海力士MDIE颗粒，所以这套内存为48GB（24GB*2）规格，频率为7200，时序为36-46-46-116，1.4V电压与10层PCB设计

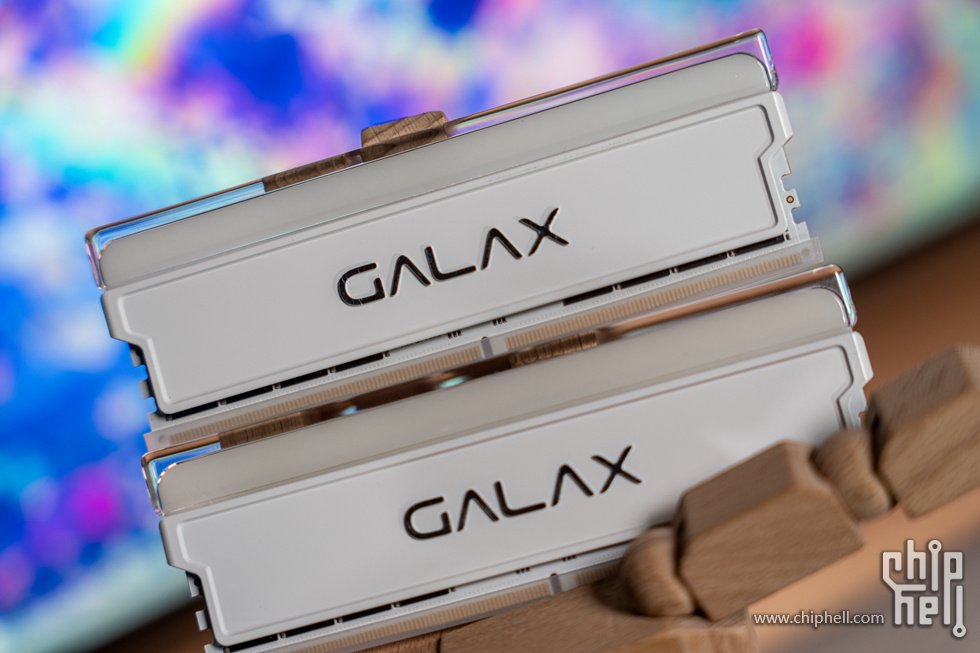

内存顶部还有since2003的标志，而整体采用了纯白散热马甲及电泳工艺处理，中间的GALAX 的logo则以银色浮雕打造，马甲边框配合多道工艺锻压


而这套内存采用了可控RGB灯效设计，顶部披戴圆润的3D打印透明灯罩，支持四大板厂灯控可随心调节氛围灯效


测试的固态硬盘来自影驰的HOF EXTREME30 PCIE4.0 1TB ，它采用来自群联的8通道主控完全体PS5018-E18，以及3D NAND颗粒，支持NVMe V1.4，能提供高效IOPS和连续读写速度可达7GB/s


纯白定制的HOF OF FAME 曲镜白泳散热器，全铝CNC工艺和曲面设计，不仅散热优秀且马甲曲线灵动感十足


散热器使用的是九州风神的冰堡垒360青春数显版，整个冷头使用阳极喷砂工艺的铝合金材质


冷头和冷排也都是九州风神自研第四代产品，风扇菊链式供电


九州风神的冰堡垒360青春数显版——LS720 SE DIGITAL，能够实时可视化智能数显，简单易懂轻松控制，第四代水泵高效运行，噪音更低，加强版ARGB风扇可实现灯光同步，并提供了5年质保


水冷标配的120 ARGB PWM风扇为半透扇叶带ARGB，2250RPM下可提供85.85CFM风量和3.27mmAq风压，且还带了降压线可降速至1600RPM


冷排Z字型排列的冷排鳍片，ANTI-LEAK 动态平衡泄压冷排，通过压差改变冷液容积和内部压力得到释放，稳定运行从而延长使用寿命；


工业美学的无限反射冷头，高光透盖板和ARGB无限反射HALO光环，中间为九州风神的logo，下面带独立的水泵工作指示灯，可显示温度、功耗等信息，通过USB连接主板和安装软件实现，也非常方便


测试的电源来自安钛克新款支持ATX3.0和原生PCIe5.0的NeoECO 1000G M白色款电源


安钛克NeoECO 1000G M电源的转换效率高达92.71%，采用了全日系电解电容、全桥LLC谐振架构，支持智能温控启停


作为一款高颜值的纯白ATX3.0电源，本体采用140mm小体积设计，并且符合原生PCIE5.0和ATX3.0供电标准


电源更支持10年换新的质保


电源采用全模组设计，并且模组接口也是纯白风格，左上角则为最新的12VHPWR接口


测试中的微星MPG Z790 CARBON 暗黑主板二代


测试中的微星MPG Z790 CARBON 暗黑主板二代

• 测试结果


主板的BIOS界面还是微星的风格，中间展示了系列的MPG紫色logo


而在F7的简易界面中罗列了基本信息，中间一排是基础BOOST频率和XMP功能以及启动项调整，下面为5大类和9项调整条目


而在F7的高级设置中，则罗列了多项功能设置，当然最重要的还是设置与超频项




OC界面则是对CPU的具体调整


以及内存XMP和超频设置项，还有高级微参调整等等，最下面还有



还有Z790的各项电压调整策略等等


硬件监控界面还可以对风扇的转速策略进行优化，冬天和夏天都可以根据实际需求进行大幅度或者细微调整

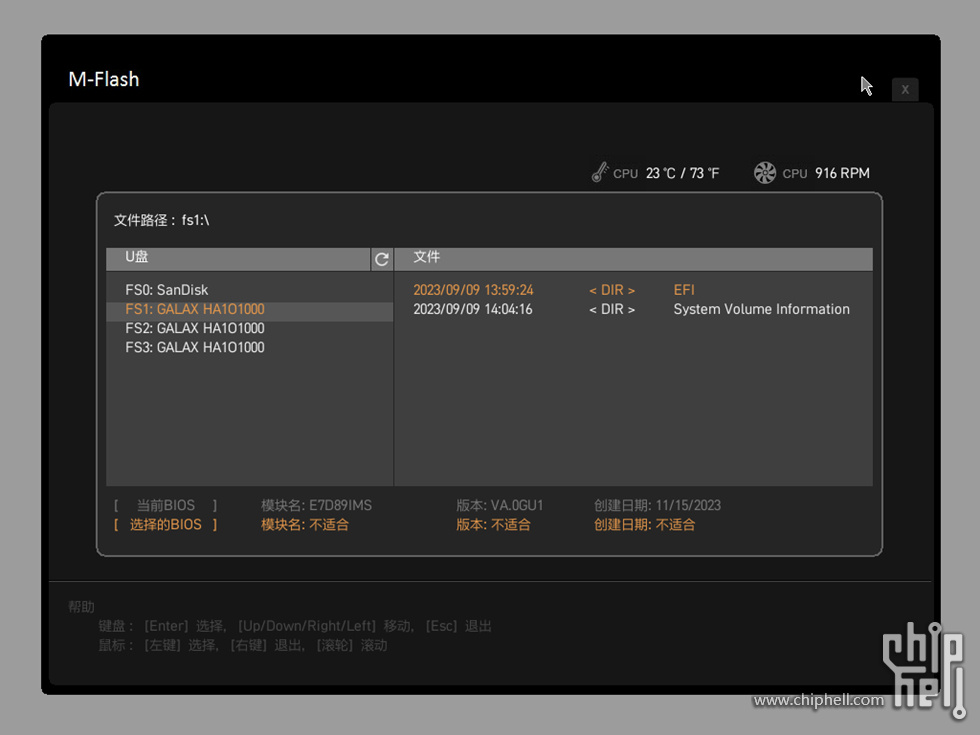

M-FLASH界面可以进行BIOS更新


14700K在默认配置下测试得到单核单核904分，多核14844分​


CineBench R24新版软件测试整个测试平台成绩GPU16724、 多核1977、 单核127


CineBench R23 测试成绩单核 2181、 多核35210


3DMARK 的 CPU Profile所得单核心及多线程测试成绩


影驰20周年纪念版DDR5 7200套条48GB（24GBx2）内存，在默认的XMP超频之后测试内存的带宽读取102.13GB/S、写入89.1GB/S、拷贝92GB/S，延迟72.8ns


在使用微星的内存MEMORY TRY IT使影驰20周年纪念版DDR5 7200套条48GB（24GBx2）内存超频至7800 C38-47-47-125之后，测试内存的带宽读取122.24GB/S、写入117.80GB/S、拷贝114.87GB/S，延迟58.5ns，可以说在微星主板MEMORY TRY IT的功能下小白也能简简单单对内存进行超频，而且读写拷贝速度以及延迟都提升巨大，虽然，虽然感知不强


影驰名人堂HOF EXTREME 30 1TB 的Crystal DiskMark 的测试成绩


鲁大师所得整个测试平台264万分


在未降压的情况下，测试14700K使用单烤FPU达到了270W的功耗，CPU温度来到了86°，大核心与小核心也没有降频，对于九州风神冰堡垒360青春数显版来说成绩实属不错且性价比很高


3D MARK SPEED WAY DX12测试成绩 5530


3D MARK PORT ROYAL 光线追踪测试成绩 14057


3D MARK TIME SPY EXTREME 测试成绩 10988


3D MARK TIME SPY  测试成绩  22695


3D MARK FIRE STRIKE ULTRA 测试成绩 13715


3D MARK FIRE STRIKE EXTREME 测试成绩 26294


3D MARK FIRE STRIKE 测试成绩 46552


好了以上就是本次对微星MAG Z790 第二代CARBON主板开箱的全部内容了，文中表述仅代表个人观点，如有问题可相互交流，感谢您的阅览
全文完
