DDR5 pmic芯片（电源管理集成电路）简介

sekiroooo · 发表于 2024-6-27 11:20

本帖最后由 sekiroooo 于 2024-9-10 22:34 编辑

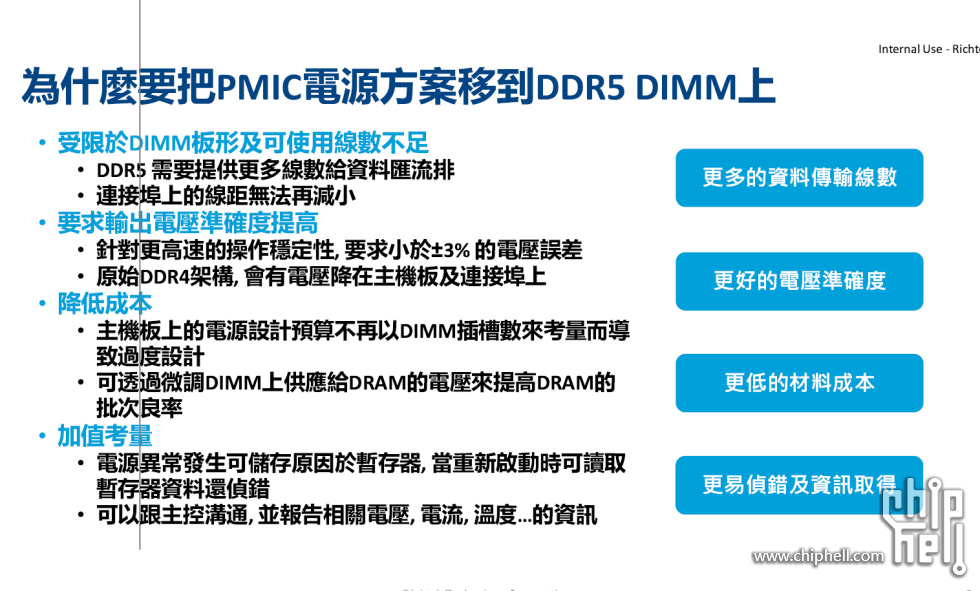

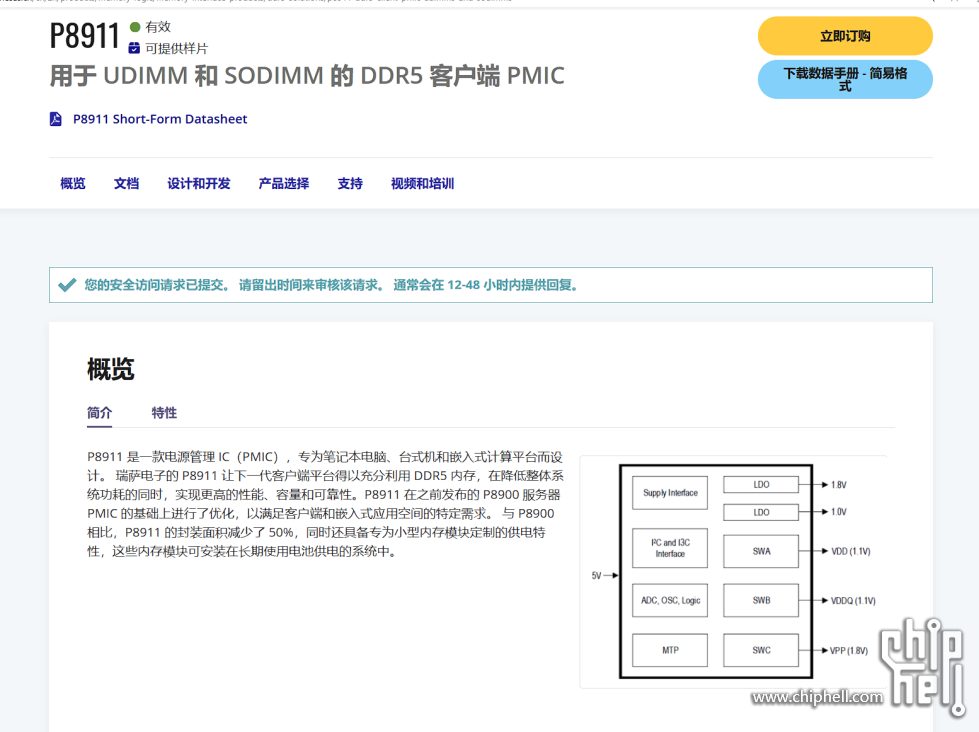

目前市场上 DDR5 pimc芯片分为给RDIMM（服务器用、带寄存器）、UDIMM（普通PC）型号不尽一致。给UDIMM供电管理的芯片主要有  瑞萨P8911（日企）、立琦RTQ5136 RTQ5132（台企）、芯源MP5431C （MPS，美企）、致新科技GMT（台企 DDR5 pmic型号未知）、茂达（台企）APW8502C。。

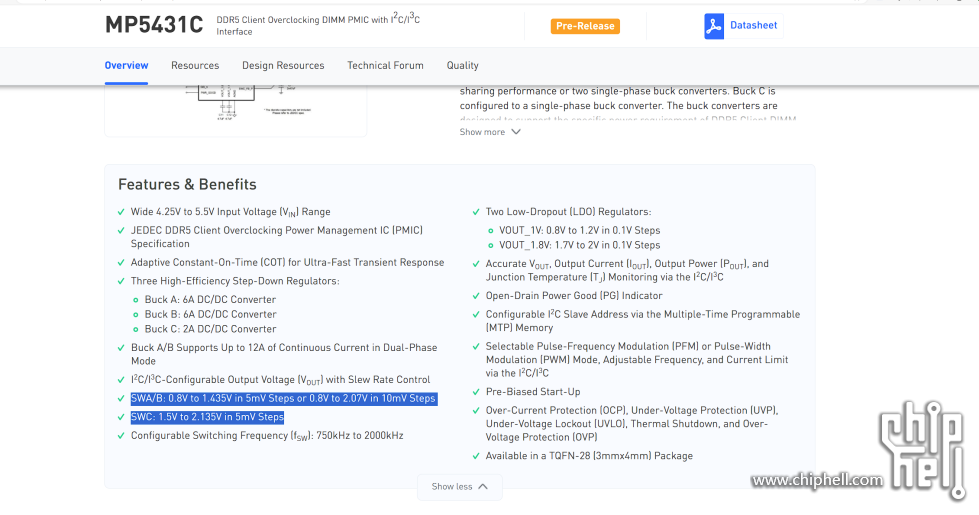

DDR5内存 OC不仅要看颗粒品牌、也要看pmic芯片性能、工作温度，外部的5V电压一般通过内部集成的SWA、SWB、SWC(有的PMIC内部也会集成SWD做成4路)三大降压开关稳压器降压至我们熟悉的内存VDD VDDq  VPP电压。    目前高端内存条一般会用瑞萨、立琦RTQ5136  ，芯源MP5431C(可解锁2.07V VDD电压上限）能解锁pmic内部SWA、SWB、SWC电压。

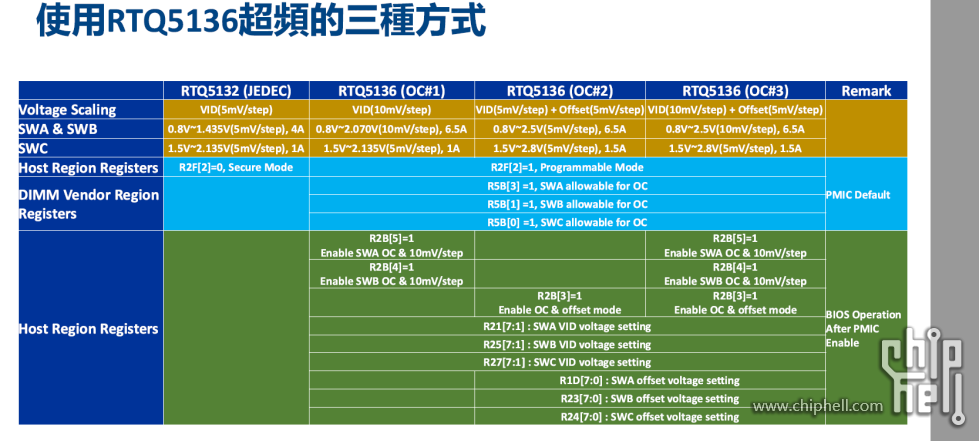

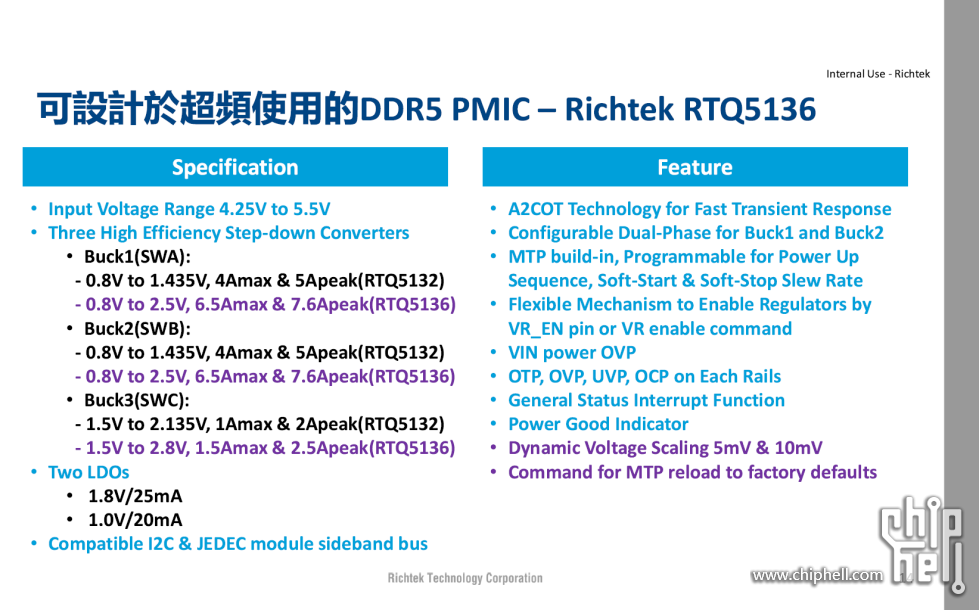

搭载立琦RTQ5136的pmic芯片  内存VDD电压上限甚至达到2.5V。。为极限超频提供了供电保证。

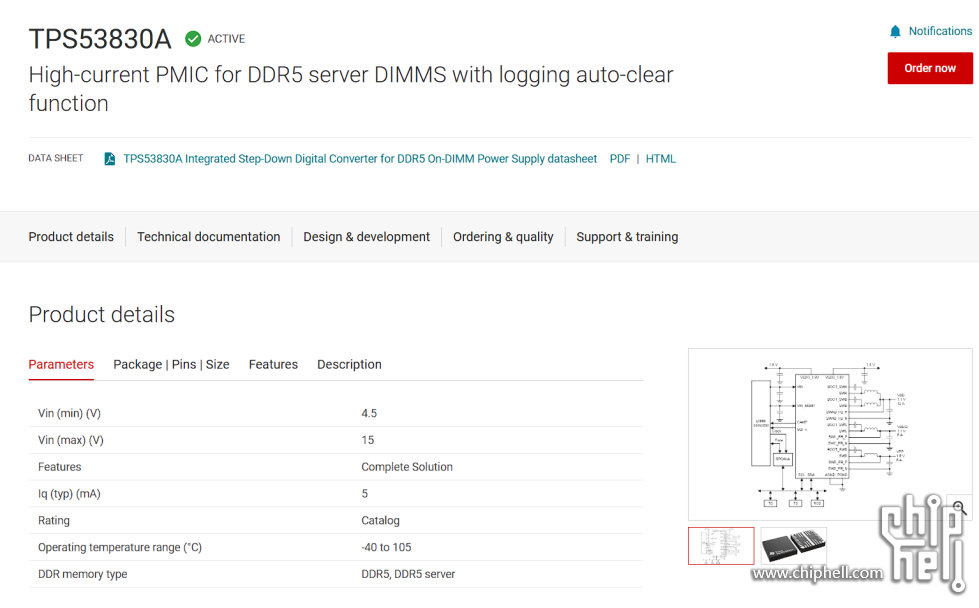

而RDIMM ddr5内存除了搭载RCD芯片外，pmic芯片和电感规格也高于UDIMM内存。前者rdimm内存需要12V电压输入再进行至少4路的电压分流降压，而后者只需要5V电压输入进行降压。这就造成了多数rdimm内存功耗将高于udimm内存

猪圈 · 发表于 2024-6-27 12:13

ddr5 recc太热了～

sekiroooo · 发表于 2024-6-27 12:17

猪圈发表于 2024-6-27 12:13
ddr5 recc太热了～

不超频的RDimm内存也就默认1.1V电压，不会热

猪圈 · 发表于 2024-6-27 12:51

sekiroooo 发表于 2024-6-27 12:17
不超频的RDimm内存也就默认1.1V电压，不会热

默频，4800和5200，基本都是70左右，除非风扇对着吹～

sekiroooo · 发表于 2024-6-27 14:13

猪圈发表于 2024-6-27 12:51
默频，4800和5200，基本都是70左右，除非风扇对着吹～

毕竟RIMM 内存颗粒也多，各类IC元器件也多，又是满载不关机的。发热量大正常，只能拿风扇吹呗

cldzyc · 发表于 2024-7-5 20:14

希望楼主能普及下现在市面上一些热门内存用的PMIC

sekiroooo · 发表于 2024-7-5 20:25

cldzyc 发表于 2024-7-5 20:14
希望楼主能普及下现在市面上一些热门内存用的PMIC

抱歉我没这个本事。这种电源ic芯片就看各家内存厂的本事了。谁有渠道买到更多高端的ic芯片也能水到渠成做成 xmp更高频率内存条。

fpd92axv · 发表于 2024-7-5 20:31

楼主厉害了!好像咱们国产内存光威金百达基本上都是用立埼的

cldzyc · 发表于 2024-7-5 20:33

sekiroooo 发表于 2024-7-5 20:25
抱歉我没这个本事。这种电源ic芯片就看各家内存厂的本事了。谁有渠道买到更多高端的ic芯片也能水到渠成 ...

那目前来看，哪个型号的PMIC性能相对最好呢

sekiroooo · 发表于 2024-7-5 20:37

fpd92axv 发表于 2024-7-5 20:31
楼主厉害了!好像咱们国产内存光威金百达基本上都是用立埼的

光威龙武大概率是GMT致新科技的pmic芯片。光威神策可能是的立琦5136 5132。华硕的主板能看到内存pmic品牌信息

sekiroooo · 发表于 2024-7-5 21:09

cldzyc 发表于 2024-7-5 20:33
那目前来看，哪个型号的PMIC性能相对最好呢

我觉得是瑞萨，立琦。毕竟高端条子目前都基本用这两个

nn58959 · 发表于 2025-2-23 16:12

本帖最后由 nn58959 于 2025-2-23 16:20 编辑

用于PC的超频PMIC，有几个问题请教，请前辈指点期待答复，谢谢!
1): SWA/B/C分别用于VDD/VDDQ和VPP，实际有没有SWA+SWB并联场景？若并联就会少一路输出，则VDDQ由什么供电，外部电源吗？
2）超频应用，是不是只有SWA即VDD这一路供电需要提高电压？最高电压最大多少，会超过2.07V吗？超频PMIC RT5136规格书，SWA/B这两路最高可以到2.5V？有必要吗？
3）超频应用，SWB、SWC会提高电压吗？超频PMIC RT5136，SWC也做了升压？为什么？

sekiroooo · 发表于 2025-2-23 21:28

nn58959 发表于 2025-2-23 16:12
用于PC的超频PMIC，有几个问题请教，请前辈指点期待答复，谢谢!
1): SWA/B/C分别用于VDD/VDDQ和VPP，实际 ...

内存Vdd vddq vpp电压还有spd模块供电都是由pmic芯片内部降压稳压器配合电感，电容独立输出的。
内存vdd电压是给内存的控制逻辑单元和存储单元供电的。
内存vddq是给内存I/O缓冲器(数据引脚dq)供电的。两者都是独立的

nn58959 · 发表于 2025-2-24 12:02

sekiroooo 发表于 2025-2-23 21:28
内存Vdd vddq vpp电压还有spd模块供电都是由pmic芯片内部降压稳压器配合电感，电容独立输出的。
...

谢谢，为啥SWA SWB有并联的需求？若并联了，只有2路BUCK输出，怎么供电
