（原因已确认）尴尬了，bpi r4不识别海信万兆猫棒（LTF7263-BH+）

normanlu · 发表于 2024-7-30 21:26

本帖最后由 normanlu 于 2024-8-1 07:15 编辑

到手玩了两天，编译固件，各种配置，七七八八差不多了，速度非常理想，硬件加速也没问题，模拟内外网iperf测速可以达到万兆，cpu基本没有负载，当然防火墙和nat规则只是一些基本的，并没上全。晚上试着替换掉x86 ros，结果光口不识别海信的万兆猫棒，其它光转电万兆，dac线都没问题。。。

fkpwolf · 发表于 2024-7-30 22:06

最常见的ODI 2.5G猫棒那种呢？我有个SolidRun ClearFog GT 8K识别后者没有问题

goat · 发表于 2024-7-30 22:08

海信棒子挑卡，万金油去找剑桥xe-99

chip_discovery · 发表于 2024-7-31 08:25

我的诺基亚也不识别，只能插交换机上，两个dac线接回来用。

normanlu · 发表于 2024-7-31 17:44

chip_discovery 发表于 2024-7-31 08:25
我的诺基亚也不识别，只能插交换机上，两个dac线接回来用。

我查了一下资料，应该是某些猫棒内部linux系统启动时间比较长，启动完成以后，才会拉低某引脚电压，但已经过了bpi r4检测时限。。。

normanlu · 发表于 2024-7-31 17:45

fkpwolf 发表于 2024-7-30 22:06
最常见的ODI 2.5G猫棒那种呢？我有个SolidRun ClearFog GT 8K识别后者没有问题

上海电信是10g-epon，我手头只有这支

chip_discovery · 发表于 2024-7-31 19:34

normanlu 发表于 2024-7-31 17:44
我查了一下资料，应该是某些猫棒内部linux系统启动时间比较长，启动完成以后，才会拉低某引脚电压，但已 ...

香蕉派的论坛对吧，我也看到了，但是我插上好几分钟了内核日志一直刷，但是就是不识别，

[  121.374394] sfp sfp@0: SM: enter probe:up:down event remove
[  121.379966] sfp sfp@0: SM: exit empty:up:down
[  121.384351] sfp sfp@0: SM: enter empty:up:down event insert
[  121.389929] sfp sfp@0: SM: exit probe:up:down
[  121.543477] sfp sfp@0: SM: enter probe:up:down event remove
[  121.549057] sfp sfp@0: SM: exit empty:up:down
[  121.553446] sfp sfp@0: SM: enter empty:up:down event insert
[  121.559025] sfp sfp@0: SM: exit probe:up:down
[  121.712588] sfp sfp@0: SM: enter probe:up:down event remove
[  121.718161] sfp sfp@0: SM: exit empty:up:down
[  121.722546] sfp sfp@0: SM: enter empty:up:down event insert
[  121.728124] sfp sfp@0: SM: exit probe:up:down

normanlu · 发表于 2024-7-31 19:59

chip_discovery 发表于 2024-7-31 19:34
香蕉派的论坛对吧，我也看到了，但是我插上好几分钟了内核日志一直刷，但是就是不识别，
...

或者因为是不供电了，所以再查询也没用。
看这个例子，
https://forum.banana-pi.org/t/bp ... ot-detected/18413/2

normanlu · 发表于 2024-7-31 20:10

chip_discovery 发表于 2024-7-31 19:34
香蕉派的论坛对吧，我也看到了，但是我插上好几分钟了内核日志一直刷，但是就是不识别，
...

你这是串口看的？我这里dmesg没这些信息

normanlu · 发表于 2024-8-1 07:09

本帖最后由 normanlu 于 2024-8-1 07:11 编辑

原因已经确认，就是帖子里提到的mod-def0，猫棒插入时候，系统没启动完成，无法拉低mod-def0电压，造成没有3.3v供电。而mod-def0又必须要拉低后，才开始供电，造成恶性循环。我用镊子短接，手动给电，有了供电，等猫棒启动后，就可以拿开镊子，bpi r4会持续供电，直到下一次断电启动。。。

除了跳飞线以外，再想想看看有没有其它方法，这mos管太小了，眼神和垃圾的焊接手艺不允许。。。

fkpwolf · 发表于 2024-8-1 08:10

normanlu 发表于 2024-8-1 07:09
原因已经确认，就是帖子里提到的mod-def0，猫棒插入时候，系统没启动完成，无法拉低mod-def0电压，造成没有 ...

这个拉低电压是驱动的操作？所以这个驱动移植到u-boot可以解决？

或者启动后再插入猫棒？

normanlu · 发表于 2024-8-1 08:27

本帖最后由 normanlu 于 2024-8-1 08:39 编辑

fkpwolf 发表于 2024-8-1 08:10
这个拉低电压是驱动的操作？所以这个驱动移植到u-boot可以解决？

或者启动后再插入猫棒？ ...

根据香蕉派官方说法，万兆sfp模块pin6一般都是接地线，当一般模块插入时，立马就会拉低这个电压，所以是外部信号输入驱动。

模块插入前：
root@OpenWrt:/# cat sys/kernel/debug/gpio
gpiochip0: GPIOs 512-595, parent: platform/1001f000.pinctrl, pinctrl_moore:
gpio-512 (                   |tx-disable       ) in  lo
gpio-513 (                   |tx-fault          ) in  hi IRQ
gpio-514 (                   |los                ) in  hi IRQ
gpio-515 (                   |rate-select0       ) in  hi ACTIVE LOW
gpio-517 (                   |reset             ) out hi ACTIVE LOW
gpio-524 (                   |cd                ) in  lo IRQ ACTIVE LOW
gpio-526 (                   |WPS                ) in  hi IRQ ACTIVE LOW
gpio-533 (                   |rate-select0       ) in  lo ACTIVE LOW
gpio-566 (                   |los                ) in  hi IRQ
gpio-575 (                   |blue:wps          ) out lo
gpio-581 (                   |tx-fault          ) in  hi IRQ
gpio-582 (                   |tx-disable       ) in  lo
gpio-591 (                   |green:status       ) out hi
gpio-594 (                   |mod-def0          ) in  hi IRQ ACTIVE LOW
gpio-595 (                   |mod-def0          ) in  hi IRQ ACTIVE LOW

模块插入后：
root@OpenWrt:/# cat sys/kernel/debug/gpio
gpiochip0: GPIOs 512-595, parent: platform/1001f000.pinctrl, pinctrl_moore:
gpio-512 (                   |tx-disable       ) in  lo
gpio-513 (                   |tx-fault          ) in  hi IRQ
gpio-514 (                   |los                ) in  hi IRQ
gpio-515 (                   |rate-select0       ) in  hi ACTIVE LOW
gpio-517 (                   |reset             ) out hi ACTIVE LOW
gpio-524 (                   |cd                ) in  lo IRQ ACTIVE LOW
gpio-526 (                   |WPS                ) in  hi IRQ ACTIVE LOW
gpio-533 (                   |rate-select0       ) in  lo ACTIVE LOW
gpio-566 (                   |los                ) in  hi IRQ
gpio-575 (                   |blue:wps          ) out lo
gpio-581 (                   |tx-fault          ) in  lo IRQ
gpio-582 (                   |tx-disable       ) out lo
gpio-591 (                   |green:status       ) out hi
gpio-594 (                   |mod-def0          ) in  lo IRQ ACTIVE LOW
gpio-595 (                   |mod-def0          ) in  hi IRQ ACTIVE LOW

chip_discovery · 发表于 2024-8-1 08:31

normanlu 发表于 2024-7-31 20:10
你这是串口看的？我这里dmesg没这些信息

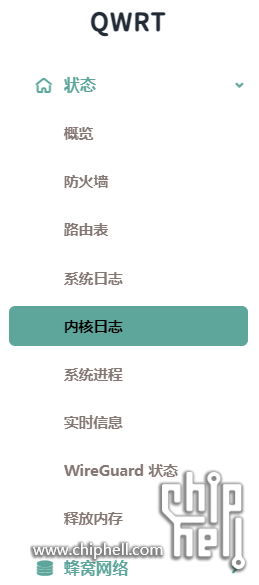

内核日志zsbd

normanlu · 发表于 2024-8-1 08:35

chip_discovery 发表于 2024-8-1 08:31
内核日志zsbd

是我自己编译的固件，没打开动态调试，后来重新编译了一个，可以了

港城钢铁侠 · 发表于 2024-8-1 09:21

找个带管理的交换机划分下VLAN，猫棒插交换机上再用DAC线接回BPI-44就行了

normanlu · 发表于 2024-8-1 09:29

港城钢铁侠发表于 2024-8-1 09:21
找个带管理的交换机划分下VLAN，猫棒插交换机上再用DAC线接回BPI-44就行了

这样搞太复杂了，浪费端口，还不如直接飞一根线呢

港城钢铁侠 · 发表于 2024-8-1 09:30

normanlu 发表于 2024-8-1 09:29
这样搞太复杂了，浪费端口，还不如直接飞一根线呢

还好，我是因为多个宽带所以有多个猫棒，必须得这么搞

fkpwolf · 发表于 2024-8-1 09:36

fkpwolf 发表于 2024-8-1 08:10
这个拉低电压是驱动的操作？所以这个驱动移植到u-boot可以解决？

或者启动后再插入猫棒？ ...

猫棒插入时候，系统没启动完成，无法拉低mod-def0电压

原来是猫棒系统启动没有完成，这个猫棒行为没法改

irdeto · 发表于 2024-8-30 22:13

normanlu 发表于 2024-8-1 08:35
是我自己编译的固件，没打开动态调试，后来重新编译了一个，可以了

固件可否分享一下

afraid · 发表于 2024-11-20 10:36

固件可否分享一下

tiny1990 · 发表于 2025-3-23 23:42

同 LTF7263-BH+ 求助下 pon stats 界面都显示0 是啥原因
PON Status
This page shows the current system status of PON.

PON Status
Vendor Name
Part Number
Temperature 0.000000 °C
Voltage 0.000000 V
Tx Power 0.000000 dBm
Rx Power 0.000000 dBm
Bias Current 0.000000 mA

normanlu · 发表于 2025-3-24 07:22

tiny1990 发表于 2025-3-23 23:42
同 LTF7263-BH+ 求助下 pon stats 界面都显示0 是啥原因
PON Status
This page shows the current system s ...

哪里看？openwrt的插件？

tiny1990 · 发表于 2025-3-24 09:54

normanlu 发表于 2025-3-24 07:22
哪里看？openwrt的插件？

这个界面都是0 或者空

normanlu · 发表于 2025-3-24 13:41

tiny1990 发表于 2025-3-24 09:54
这个界面都是0 或者空

这个是op的一个插件，qq群友自己搞得，其实无所谓，我现在也没装了，一年下来，也不会去看几次。

tiny1990 · 发表于 2025-3-24 15:15

normanlu 发表于 2025-3-24 13:41
这个是op的一个插件，qq群友自己搞得，其实无所谓，我现在也没装了，一年下来，也不会去看几次。 ...

op 的的插件? openwrt吗啥群呀求🙏

tiny1990 · 发表于 2025-3-24 15:33

normanlu 发表于 2025-3-24 07:22
哪里看？openwrt的插件？

这个页面是猫棒的192.168.0.1 打开的很奇怪 asp 通过ponStatus() 啥都获取不到

normanlu · 发表于 2025-3-24 16:55

tiny1990 发表于 2025-3-24 15:33
这个页面是猫棒的192.168.0.1 打开的很奇怪 asp 通过ponStatus() 啥都获取不到
...

香蕉派的qq群（85785523）。

用ethtool也能看，我现在把猫棒接到mikrotik的交换机了，winbox也可以直接看这些信息。

tiny1990 · 发表于 2025-3-24 17:00

normanlu 发表于 2025-3-24 16:55
香蕉派的qq群（85785523）。

用ethtool也能看，我现在把猫棒接到mikrotik的交换机了，winbox也可以直接 ...

反编译了下 boa 不知大从哪看问题了

normanlu · 发表于 2025-3-24 17:19

本帖最后由 normanlu 于 2025-3-24 17:21 编辑

tiny1990 发表于 2025-3-24 17:00
反编译了下 boa 不知大从哪看问题了

前面我理解错了，你贴的那张图就是猫棒的web界面。你直接从路由器的lan口访问猫棒的ip，其实真没必要去折腾这些。

qq群友做的op插件也能看到这些信息。

tiny1990 · 发表于 2025-3-24 17:21

normanlu 发表于 2025-3-24 17:19
你直接从lan口访问猫棒的ip，通过猫棒的web看这些也一样，其实没必要去折腾这些 ...

嗯嗯我是88u，访问192.168.0.1 看的猫棒界面，猫棒web 页面显示0
强迫症难受，总感觉猫棒的传感器有问题。。。
