记一次不完美的手工改造M40（已进化完美）

T3-DiDi

最近发现这些计算卡淘汰后很便宜，看着也很新，外观挺好看，周末没啥事儿准备做做手工。

网上随便找了张M40。



这种卡是放在机架里面被吹的，没有风扇，只有散热片。
网上各种魔改加罩子加风扇，或者直接换9系、10系的散热器，感觉破坏了外观，协调性，没啥个性。

所以自己想保留原来的散热器，正好手头有个退下来的原1080Ti风扇。
所以——拆除原来后半部分中框散热片，切割中框，打洞安装风扇，拆掉原8pin，焊好显卡8+6，并外挂了PWM调速小板子。



因为这卡供电采用的是CPU 8pin，用转接线不方便，但其板子和980是通用的，所以，电烙铁上吧，换8+6pin显卡供电。
因为是被动散热卡，直接省略了风扇插座，PWM也很麻烦，补一堆原件，还要刷BIOS ，太麻烦。索性淘宝搞了个PWM温控模块



温控探头塞进散热片，12V从拆掉的12V焊盘取电，用了个风扇小 3PIN接头。先通电调试好。

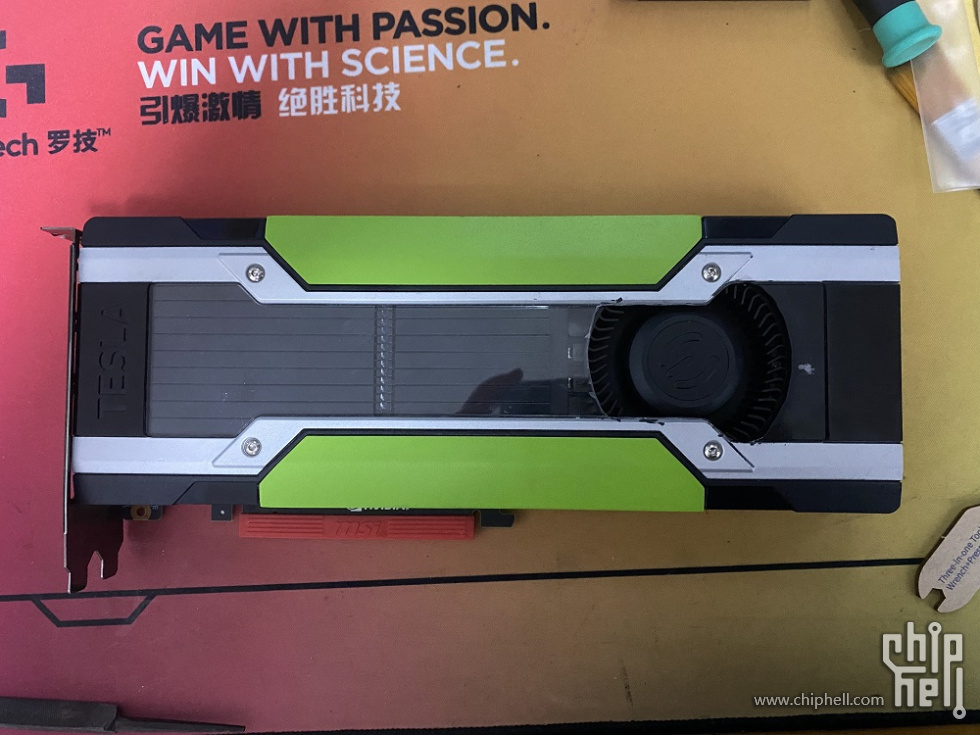

然后是外壳给风扇开孔，我开的比较异形，主要保留了原来的设计结构。



然后上机测试，根据教程进行了驱动安装（直接装最新的TESLA驱动，简单快速，再改个工作模式WDDM）
一切正常。

但是到甜甜圈以后，发现原装散热片加个家用卡涡轮确实不够，直接撞温度墙Core 87℃；HotP 101℃，然后开始降频。





只能说玩着还行，找点事儿给自己做，实际基本没啥用…………

——----——----——----——----——----——----——----——----——----——----——----——----——----——

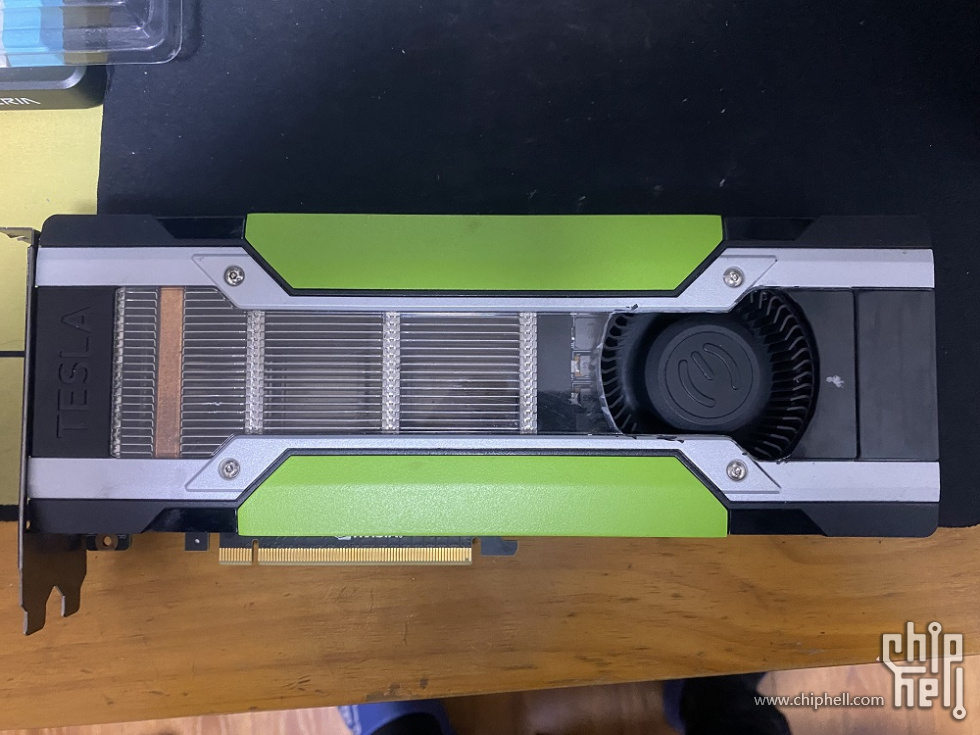

经改造安装1080Ti的散热核心模块，具备均热底板和辅助热管，散热能力显著加强。
虽然安装的时候需要裁剪掉两边一丢丢的鳍片，以及敲扁一点点的热管，好在顶盖盖住了改造的部分，装好后看不见。

经过进一步改造，现在甜甜圈最高核心81度/热点95度不降频，3DMark Timespy压力测试20圈通过率99.2% 。









完工，收拾。

xinxin1982

值得的~~~~恭喜~~~~

YoshinoSakura

挺好的，diy精神

xiaodiq

动手能力太强了

xeon13

原来这玩意儿的供电接口这么改是不会出问题的？

T3-DiDi

xeon13 发表于 2024-11-3 13:36
原来这玩意儿的供电接口这么改是不会出问题的？

不会，它其实就是和980一样的公版PCB，只是有两种接口可以选装。

而且两边供电线路是通的，我从原来的8pin接了个12V出来给风扇用。

xeon13

你这个温控的位置应该不对或者读数不准 才会甜甜圈过热。 可以先试试把风扇一直拉满能不能过甜甜圈不降频。如果还不行，那估计是均热板散热规模不行。

T3-DiDi

xeon13 发表于 2024-11-5 11:09
你这个温控的位置应该不对或者读数不准 才会甜甜圈过热。 可以先试试把风扇一直拉满能不能过甜甜圈不降频 ...

它原装的核心散热片不是均热板，就是个铜底，也没有热管，而且散热片较为稀疏。
再加上我把它中框上原来的散热片也拆掉了
我估计问题是在这儿

下次有机会换个1080的均热板模块进去，可能可以

xeon13

T3-DiDi 发表于 2024-11-5 11:35
它原装的核心散热片不是均热板，就是个铜底，也没有热管，而且散热片较为稀疏。
再加上我把它中框上原来 ...

他那个原装的比你用的这个1080ti的应该散热要好。 售价和成本摆在那儿的。对被动散热卡来讲有没有热管并不重要，重要的是你的涡扇形成的风道是不是完全密闭的穿过卡身散热器从挡板侧排出了。

T3-DiDi

xeon13 发表于 2024-11-5 12:04
他那个原装的比你用的这个1080ti的应该散热要好。 售价和成本摆在那儿的。对被动散热卡来讲有没有热管并 ...

我用的就是他原装的散热，鳍片稀疏，没有均热板和热管

我用银行卡裁剪弯折了一个弧形风道挡板，把涡轮风扇的后面都遮住了，将所有风都导向了散热片。
运行的时候也可以明显感觉吹出来的大风量。

yutouyes

我也有张m40，当初是准备撬开鳍片放双风扇的，研究了下这种横向的鳍片会有死区，所以还是打印转接座了

不嫌吵夏天能压370瓦，也还行

掩不住的锋芒

你这个散热鳍片看着很舒服！

T3-DiDi

掩不住的锋芒 发表于 2024-11-20 04:45
你这个散热鳍片看着很舒服！

原装压不住，已经换了1080Ti的，能压住了，哈哈

掩不住的锋芒

T3-DiDi 发表于 2024-11-20 09:24
原装压不住，已经换了1080Ti的，能压住了，哈哈

那我得说这个更漂亮了，非常喜欢涡轮卡！

tobykou

风扇12v取电是直接焊接小3pin母座？ 孔距对不上怎么固定住的，等LZ补血个细节图 ：）

T3-DiDi

tobykou 发表于 2025-1-27 22:33
风扇12v取电是直接焊接小3pin母座？ 孔距对不上怎么固定住的，等LZ补血个细节图 ：） ...

是的，直接在原来的8pin EPS电源焊孔上焊接了一个3pin风扇座取12V电源，因为原来的8pin EPS供电接口和板子上的8+6pin 显卡供电接口是直通的。
3pin风扇是弯头的公头座卸了一根针，只保留了正负极，找了8pin EPS的两个孔插入焊上。
