赶在年前重新布置了一下家里的机柜，铁皮架子升级到铁皮柜子。。。

gasment · 发表于 2024-12-23 17:12

突然意识到一个很严重的问题，开放式的机架，最怕就是有人瞎碰，

而过年过节，最不缺这类生物，我可不想大过节的被搞得蹲在家里修线路修机器。
一咬牙一跺脚，搞了个标准柜子。。。

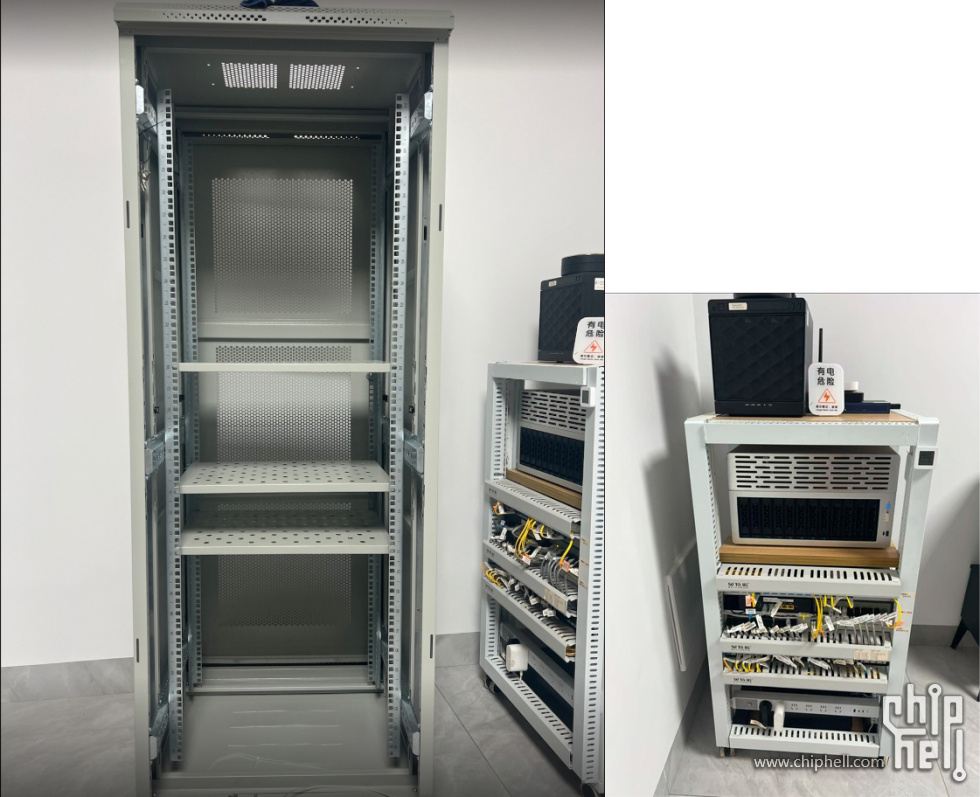

工业风比较浓，选白色是我最后的倔强，跟之前的22U、总高1.4M机架比较一下，这个32U高大得多，
500多块的做工，只能说凑合用，细节不能看，运过来玻璃门还和门框脱落了，还要我自己打胶粘回来。。。

✅完成后的样子，占地0.6平左右，前玻璃后网孔

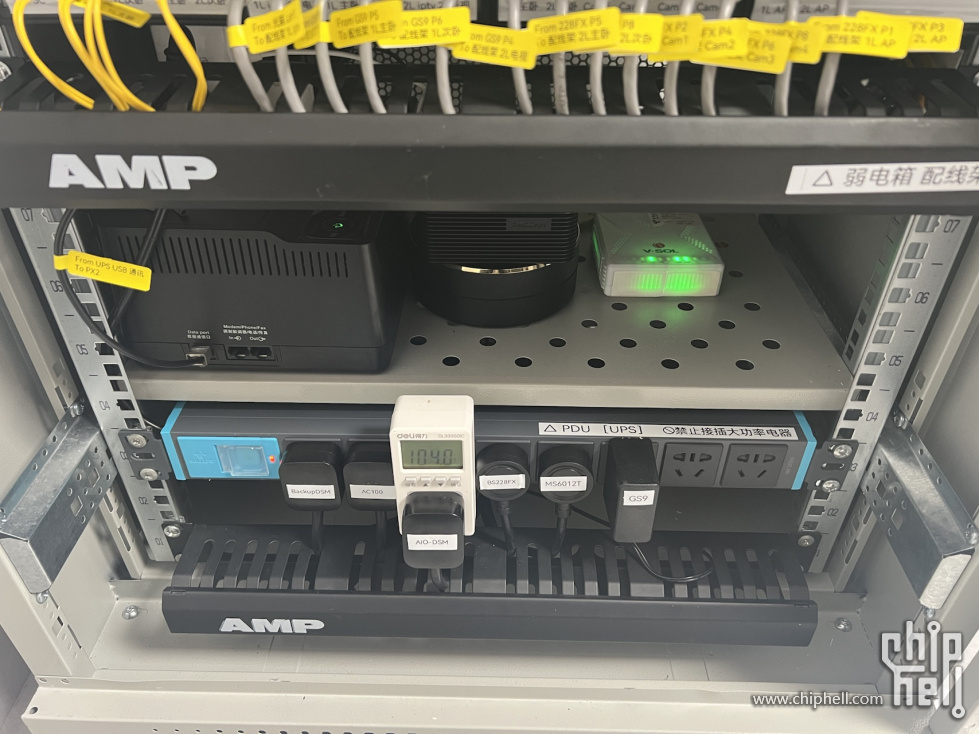

最底下是电源部分，老伙计BK650M UPS，现在200W续航不到10分钟，拿来紧急关机也够用了

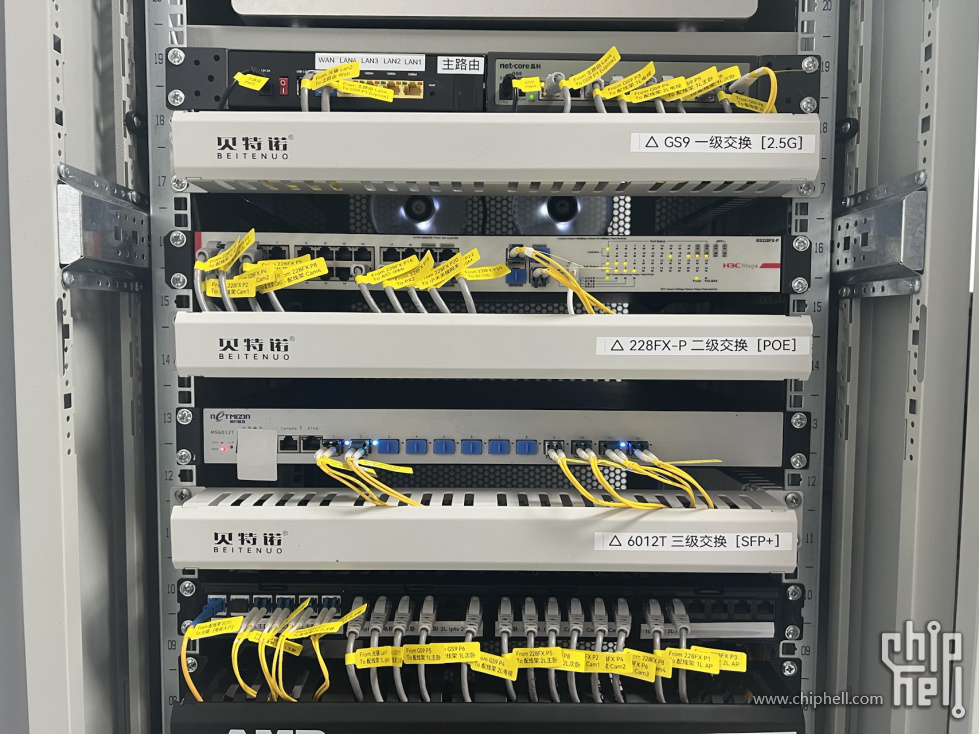

中间是网络部分，3个交换机分别负责2.5G、poe和万兆接入，他们之间的跳线都是万兆链路;
本人不喜欢玩什么旁路由，一个硬的MT7986足以，双2.5G端口，只跑科学和反代，简单稳定，轻松愉快。

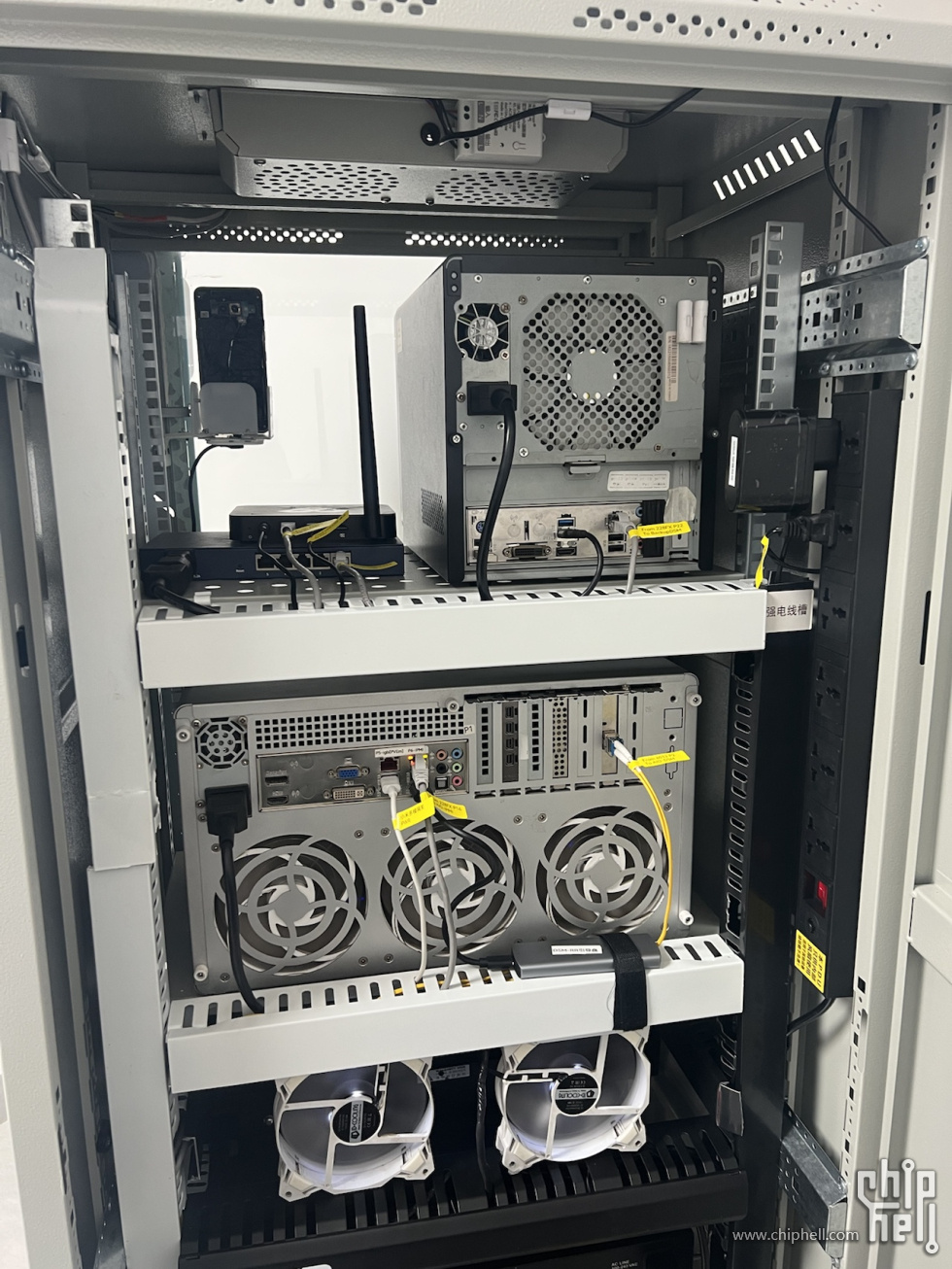

上层就是两台NAS，大的跑物理黑裙，负责储存、影视、监控、智能家居、和其他有的没得的服务；
小的黑的是定时备份的物理黑裙，主要是跑ABB备份PC和拉取一些大黑裙上比较重要的文件
还有一个打辅助的armbian盒子，负责与UPS的通讯

理线比较难顶，不使用扎带，选择做线槽仙人，拆装不用剪来剪去；
拉倒弱电箱的线是之前做好的，重做工程量太大，复用效果不是很好，凑合得了

柜内散热有两组，背面的双12V 12CM风扇常开给那个POE交换机通通气；
顶部两个220V的，开起来直接起飞，非紧急不会打开，给它两上个通断器，按需启动

传感器放了两个，一个温湿度，一个人在传感，人在传感用来触发有人接近打开那个状态监控屏

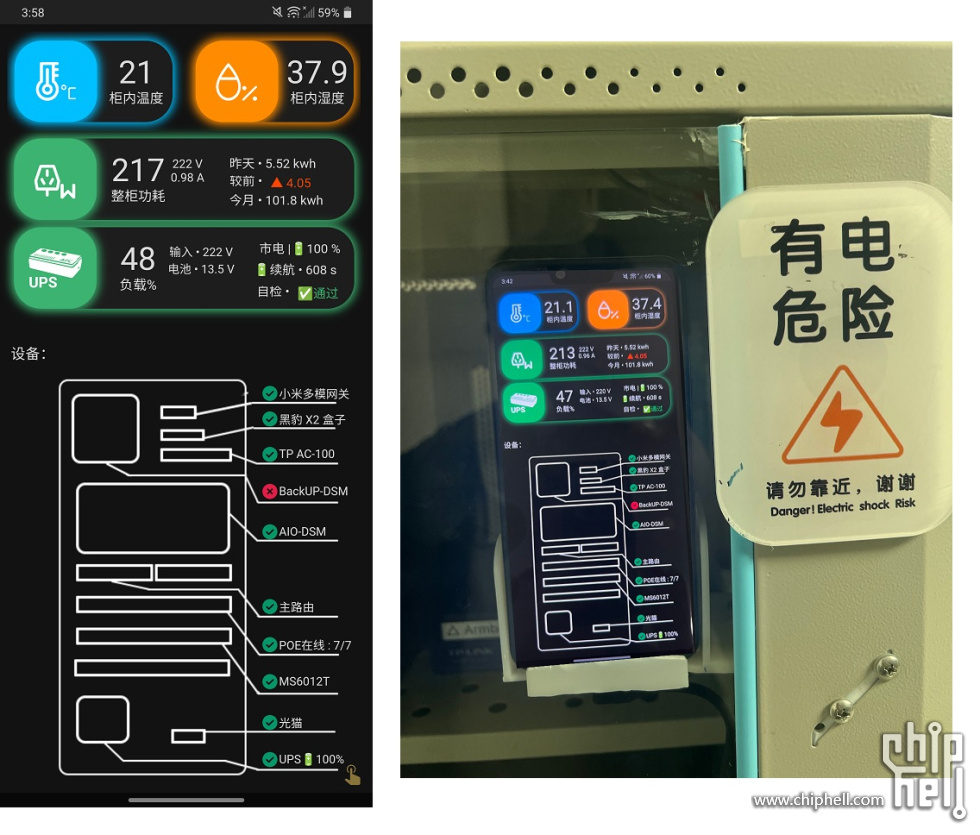

状态监控屏，不知所谓的东西图一乐，搞了个旧手机，接入了homeassistant，写个仪表盘常住即可；
使用无线adb命令触发亮屏和息屏，用软件控制充电时机防止充爆

以上~~

sinopart · 发表于 2024-12-23 17:15

膜拜大佬~

FalChen · 发表于 2024-12-23 17:20

会玩！

ouqihang · 发表于 2024-12-23 17:39

硬的MT7986是什么型号。

fangl2002 · 发表于 2024-12-23 17:52

地方够大真好啊！我家就小了点，只能用开放式的。

gzpony · 发表于 2024-12-23 18:03

真不错。家用也用上3台交换机了啊

gzpony · 发表于 2024-12-23 18:04

gzpony 发表于 2024-12-23 18:03
真不错。家用也用上3台交换机了啊

3台全机架长度的交换机

zhengxiang · 发表于 2024-12-23 18:22

旧手机都拿了做监控屏了，真是厉害的大佬

iamliwua · 发表于 2024-12-23 18:26

建议上真威图

angelfish · 发表于 2024-12-23 18:32

大的黑裙同款，几年前800买的，还挺耐用！

tide~ · 发表于 2024-12-23 18:42

明明淘宝买一捆钢丝刺绳就能防盗防喵防汪防小屁孩的...不过想折腾的理由挺好
好奇那个旧手机的仪表盘，点击相应设备就弹出它的状态吗 - 例如功耗/负载、温度当然需要硬件配合的要上硬件（例如功率插座）；
还缺一个柜内温度传感器（带远传信号的）+温控器吧，代替顶部风扇的通断器了（还不如侧面板装个船型开关或钮子开关来得快捷）

九天御风 · 发表于 2024-12-23 19:13

做的真好，那个弱电箱里面看着舒服。最后的监控屏也好看。

dissyu923 · 发表于 2024-12-23 19:25

棒的沒話說，羨慕有一個空間可以搞

Wolverine · 发表于 2024-12-23 20:41

真强大!!

dcl2009 · 发表于 2024-12-23 20:48

同款功率计

yhwy · 发表于 2024-12-23 20:59

大佬牛逼会玩

enpingking · 发表于 2024-12-23 21:06

确定不放个消防灭火球么？

iooo · 发表于 2024-12-23 21:21

这样看起来有点...能全部换成机架式的吗，看起来更威武

brucelee1126 · 发表于 2024-12-24 08:48

搞得不错，有思路有手艺

gasment · 发表于 2024-12-24 09:46

tide~ 发表于 2024-12-23 18:42
明明淘宝买一捆钢丝刺绳就能防盗防喵防汪防小屁孩的...不过想折腾的理由挺好
好奇那个旧手机的仪表盘，点击 ...

这个表盘只是做一个预览，也不方便点击它，我在ha里有另外更详细的页面；
温湿度计和通断器都是米家的，写条自动化就可以温控了

gasment · 发表于 2024-12-24 09:48

iooo 发表于 2024-12-23 21:21
这样看起来有点...能全部换成机架式的吗，看起来更威武

这个600深度的，除了交换机，放不了什么机架机箱

gasment · 发表于 2024-12-24 09:58

ouqihang 发表于 2024-12-23 17:39
硬的MT7986是什么型号。

我另一篇帖子有提到https://www.chiphell.com/thread-2633335-1-1.html

gasment · 发表于 2024-12-24 10:00

gzpony 发表于 2024-12-23 18:04
3台全机架长度的交换机

那个2.5G是桌面式的，跟路由器并在一起刚好够机架宽度，于是做了点手工活把他两锁在一起了

gasment · 发表于 2024-12-24 10:03

iamliwua 发表于 2024-12-23 18:26
建议上真威图

访的都玩不起，真的怕是只能流口水

Hzylucky · 发表于 2024-12-24 10:08

狂
借楼问下，如何能知道机房的电闸跳闸，可以有啥短信或者微信通知吗？
有个山特的ups，还需要什么

TShan · 发表于 2024-12-24 10:15

旧手机改直供电，不怕电池出问题。
我手里有个红米note4x 625的U，可以直接无电池插电使用。
之后打印个壳子就可以当桌面小屏幕了

gasment · 发表于 2024-12-24 10:16

Hzylucky 发表于 2024-12-24 10:08
狂
借楼问下，如何能知道机房的电闸跳闸，可以有啥短信或者微信通知吗？
有个山特的ups，还需要什么 ...

如果UPS有USB通讯的话，可以搭一个network ups tool server，掉电可以触发任务或者脚本，通过webhook途径发送给其他推送软件，这个我一直在用；
没有USB通讯的话，我能想到的就是搞个wifi插座，写个脚本用ping ip来检测是否在线，如果停电掉线就发送webhook消息推送

tangyu147 · 发表于 2024-12-24 10:33

羡慕大豪斯

Oxyer · 发表于 2024-12-24 10:42

真不戳,比我这傻大黑粗精致多了

BADASSBOT · 发表于 2024-12-24 11:45

高大上！！
