主板 _____________________
华硕ROG Maximus Z890 Extreme主板，是ROG"纯血"系列中的旗舰级产品，定位于高端发烧友。其外包装还是熟悉风格，并用图文形式介绍了产品的外观/特点及技术/参数，并首次在主板上加入了超大屏幕的设计！而在包装上盖内，华硕也用图文形式介绍了其最新的"易用性"设计(M.2及显卡的易拆装方式)；配件也相当丰富，ROG最新"潮品"的全金属"信仰"瓶起子、螺丝刀、驱动U盘及VIP卡都送了，还有一大堆线缆及配件，可谓面面俱到。
华硕ROG Z890 Extreme主板 外包装①
华硕ROG Z890 Extreme主板 外包装②
华硕ROG Z890 Extreme主板 内包装①
华硕ROG Z890 Extreme主板 内包装②
华硕ROG Z890 Extreme主板 配件一览①
华硕ROG Z890 Extreme主板 配件一览②
华硕ROG Maximus Z890 Extreme主板的外观，较比上代也更为简约大气，宽大的EATX规格，有着全覆盖的散热装甲及金属背板，也提升了观感和质感，并在一体化I/O盔甲上首次加入了5英寸LCD大屏幕，其支持动画及硬件信息的个性化显示。I/O接口十分丰富，包含BIOS刷新/清空按键、HDMI、2个雷电5(最高可达120Gbps)、1个USB3.2 (20Gbps)和7个USB3.2 (10Gbps)、10G/2.5G双网卡、WiFi 7&蓝牙5.4、镀金MIC IN/LINE OUT及光纤S/PDIF OUT接口；在输出扩展方面做到了极致，也完全满足了用户的使用所需。
华硕ROG Z890 Extreme主板 外观设计①
华硕ROG Z890 Extreme主板 外观设计②
华硕ROG Z890 Extreme主板 I/O接口一览
华硕ROG Z890 Extreme主板 易拆式WiFi 7天线
华硕ROG Maximus Z890 Extreme主板的板载接口极为丰富，各种物理开关加持，且USB 20Gbps/10Gbps及双USB 5Gbps共计4个板载接口，也让高端机箱面板I/O发挥了满血效能。主板有2个PCIe 5.0 x16显卡插槽、4个DDR5插槽及6个M.2 SSD接口(3个5.0——M.2_1/3/4、3个4.0——M.2_2及Q-DIMM.2扩展卡)。供电设计为24+1+2+2相，这庞大的29相供电规模已然再无敌手；加之双热管相连设计的VRM散热模块，为处理器提供了极致的供电效率。
华硕ROG Z890 Extreme主板 板载接口一览①
华硕ROG Z890 Extreme主板 板载接口一览②
华硕ROG Z890 Extreme主板 板载接口一览③
华硕ROG Z890 Extreme主板 24+1+2+2供电设计①
华硕ROG Z890 Extreme主板 24+1+2+2供电设计②
华硕ROG Z890 Extreme主板 VRM散热模块 双热管相连
华硕ROG Maximus Z890 Extreme主板，这次最大特色当属其"易用性"方面的设计！特别是Q-DIMM.2扩展卡的固态安装方式，是完全免工具的。而板载M.2固态的安装，也有"快拆装甲、滑轨卡扣、便捷卡扣2.0"三种新设计；还有华硕一直引领业界的显卡易拆装设计，这次是更为符合人性化的设计——正常插入即固定、从显卡前端拔下即拆卸，可谓大道从简、返璞归真！主板还有一个关于内存插槽的新设计—— NITROPATH，其采用更短的金手指引脚(优化信号路径)，让DRAM与CPU之间数据传输更快，提升超频空间和稳定性；同时经重新设计的内存插槽，也能规避内存及插槽安装过程的磨损。
华硕ROG Z890 Extreme主板 M.2快拆装甲 拆装示意
华硕ROG Z890 Extreme主板 M.2快拆装甲 细节设计(热管散热栅+VC均热板)
华硕ROG Z890 Extreme主板 板载M.2接口×4
华硕ROG Z890 Extreme主板 Q-DIMM.2扩展卡 外观设计①
华硕ROG Z890 Extreme主板 Q-DIMM.2扩展卡 外观设计②
华硕ROG Z890 Extreme主板 Q-DIMM.2扩展卡 免工具拆装设计①
华硕ROG Z890 Extreme主板 Q-DIMM.2扩展卡 免工具拆装设计②

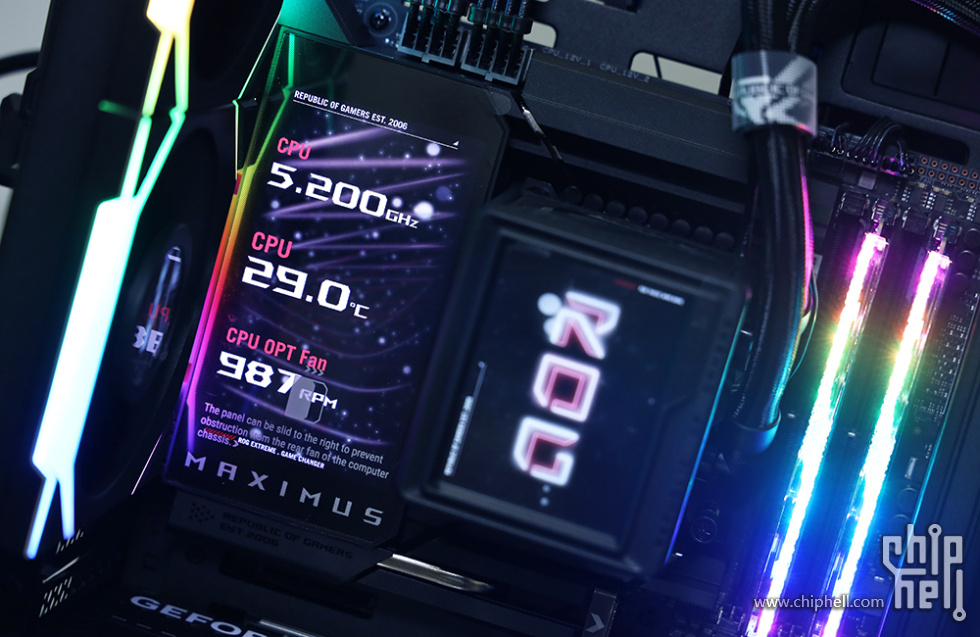

相信眼尖的XD会发现，此次华硕ROG Maximus Z890 Extreme主板的一体化I/O上盖怎么有个胶条呢？这里来展开说下华硕的贴心设计！总所周知，因为机箱再主板I/O位的风扇会挡住主板这里的一部分，这对需要展示主板设计或屏显内容来说是一个大问题；所以华硕这次将"滑动"设计带到了这块5英寸的LCD屏幕上，从而解决了这一让人恼火的现象，也让这块5英寸LCD屏幕可以更加清晰直观的展示屏显内容，其可以显示动画、硬件信息，方面用户实时查看及展(zhuang)示(bi)！
华硕ROG Z890 Extreme主板 外观概览①
华硕ROG Z890 Extreme主板 外观概览②
华硕ROG Z890 Extreme主板 5英寸LCD屏幕 滑动效果展示
华硕ROG Z890 Extreme主板 5英寸LCD屏幕 默认动画展示①
华硕ROG Z890 Extreme主板 5英寸LCD屏幕 默认动画展示②
散热器 _____________________
华硕ROG RYUJINⅢ 龙神三代360 ARGB Extreme散热器，目前是华硕散热器中的旗舰产品；其拥有3.5英寸LCD屏幕(640×480分辨率、60Hz刷新率)，最新的8.5代Asetek水泵方案，并标配了3把新款30mm厚的MF-12S ARGB 磁吸式(连接)风扇，叶片也升级到了9片。配件包含全平台扣具等，而最让人印象深刻的就是新款扣具的变化，全金属背板+冷头偏移扣具，简化安装的同时，也让冷头底板充分接触到CPU的发热源。至于其它方面，就是一些细节设计上的改变了；且售价与目前龙神3同价，真可谓"加倍不加价"的垂直升级！
华硕ROG RYUJINⅢ 龙神三代360 ARGB Extreme散热器 外包装
华硕ROG RYUJINⅢ 龙神三代360 ARGB Extreme散热器 内包装①
华硕ROG RYUJINⅢ 龙神三代360 ARGB Extreme散热器 内包装②
华硕ROG RYUJINⅢ 龙神三代360 ARGB Extreme散热器 内包装③
华硕ROG RYUJINⅢ 龙神三代360 ARGB Extreme散热器 30mm MF-12S ARGB 磁吸式(连接)风扇 外观设计①
华硕ROG RYUJINⅢ 龙神三代360 ARGB Extreme散热器 30mm MF-12S ARGB 磁吸式(连接)风扇 外观设计②
华硕ROG RYUJINⅢ 龙神三代360 ARGB Extreme散热器 配件一览
华硕ROG RYUJINⅢ 龙神三代360 ARGB Extreme散热器，其最具标志性的3.5英寸LCD屏幕的磁吸式上盖，拥有更具立体感的全新外观设计，而屏幕内容也可以通过"奥创"软件来自定义设置。水泵还有嵌入式散热风扇，解热效能更甚；加之冷头上盖的镂空设计，可让主板VRM更为凉爽。方形纯铜的吸热底座，预装针对LGA1851优化的全平台扣具，并预涂了硅脂。360规格的铝制冷排，其厚度约30mm，水道/鳍片也十分通透；配合新款轴流风扇，解热效能就不言而喻了。
华硕ROG RYUJINⅢ 龙神三代360 ARGB Extreme散热器 外观设计
华硕ROG RYUJINⅢ 龙神三代360 ARGB Extreme散热器 可分离磁吸式冷头外观设计
华硕ROG RYUJINⅢ 龙神三代360 ARGB Extreme散热器 磁吸式上盖外观设计①
华硕ROG RYUJINⅢ 龙神三代360 ARGB Extreme散热器 磁吸式上盖外观设计②
华硕ROG RYUJINⅢ 龙神三代360 ARGB Extreme散热器 冷头内部设计(内嵌风扇)
华硕ROG RYUJINⅢ 龙神三代360 ARGB Extreme散热器 偏移式(全平台)扣具设计 原理解析
华硕ROG RYUJINⅢ 龙神三代360 ARGB Extreme散热器 冷排/鳍片通透
内存 _____________________
芝奇Trident Z5 Royal Neo DDR5内存，是其旗舰级产品，中文名为"皇家戟"。本次选用的规格为6000频率，时序CL28-36-36-96，容量16G×2，EXPO认证。简约大气的外包装上，展示了产品外观及相关信息(参数)。内部包装简洁有序，还有送擦镜布，毕竟皇家戟的镜面马甲很容易沾染指纹。
芝奇Trident Z5 Royal Neo 皇家戟 DDR5内存 外包装①
芝奇Trident Z5 Royal Neo 皇家戟 DDR5内存 外包装②
芝奇Trident Z5 Royal Neo 皇家戟 DDR5内存 内包装
芝奇Trident Z5 Royal Neo 皇家戟 DDR5内存的外观，采用了电镀镜面设计的铝合金散热马甲，在保证超高颜值的同时，也带来了更好更快的解热效率。其顶部贯穿式的导光带，如水钻般晶亮璀璨；通过光线折射，可绽放出有如七彩宝石般的璀璨星芒，进而发散出"皇家钻彩"的气质。而皇家戟单条16G容量的版本，其采用了单面颗粒设计，并有导热硅胶垫与马甲相连，整体也保持了友好的安装兼容性。
芝奇Trident Z5 Royal Neo 皇家戟 DDR5内存 外观设计①
芝奇Trident Z5 Royal Neo 皇家戟 DDR5内存 外观设计②
芝奇Trident Z5 Royal Neo 皇家戟 DDR5内存 外观设计③
芝奇Trident Z5 Royal Neo 皇家戟 DDR5内存 外观设计④
芝奇Trident Z5 Royal Neo 皇家戟 DDR5内存 外观设计⑤
固态 _____________________
西部数据WD_BLACK SN7100，是西数旗下黑盘系列的最新产品，包装也依旧是黑盘系列风格，并用图文形式介绍了产品规格及参数；其采用黑色PCB，单面颗粒排布设计，标准的M.2 2280规格，有500GB/1TB/2TB三种容量可选，本次选用的容量为1TB。SN7100采用了M.2 PCIe4.0×4 接口及NVMe 2.0标准，官称连续读/写效能可达 7,250/6,900 MB/s，这效能也算是主流水平了。
西部数据WD_BLACK SN7100 M.2固态硬盘 外包装
西部数据WD_BLACK SN7100 M.2固态硬盘 内包装及配件
西部数据WD_BLACK SN7100，采用了单面+无独立缓存设计，非常适合安装在轻薄本、掌机等设备中。主控是自研的Polaris 3 RAM-Less(无缓设计)芯片，支持HMB技术，型号为A101000172 A1，旁边则是PMIC电源管理芯片与MLCC去耦电容。闪存颗粒为新一代218层3D TLC闪存(BiCS8)，单颗容量1TB。主控与闪存颗粒同时升级，让硬盘速度更快、更稳定，能耗与发热也降低了。综上所述，西数SN7100可看作是SN770的升级款/SN850X平替款，所以性价比方面尤为突出。
西部数据WD_BLACK SN7100 M.2固态硬盘 外观①
西部数据WD_BLACK SN7100 M.2固态硬盘 外观②
西部数据WD_BLACK SN7100 M.2固态硬盘 主控特写
西部数据WD_BLACK SN7100 M.2固态硬盘 闪存颗粒特写
电源 _____________________
华硕ROG STRIX 白金雷鹰1200W 氮化镓电源，目前有三款黑色850/1000/1200W及一款白色1000W的规格可选，本次选用的是黑色1200W规格。全系均采用了氮化镓技术、白金牌转化率、显卡优先智能稳压技术，并享有10年质保；这些技术参数及规格，都在其STRIX风格的外包装上做了相关介绍。而电源的配件也十分丰富，附送的彩色贴纸，也能个性化电源外观，压纹定制线也柔软适中，便于安装及理线。
华硕ROG STRIX 白金雷鹰1200W 氮化镓电源 外包装①
华硕ROG STRIX 白金雷鹰1200W 氮化镓电源 外包装②
华硕ROG STRIX 白金雷鹰1200W 氮化镓电源 外包装③
华硕ROG STRIX 白金雷鹰1200W 氮化镓电源 内包装
华硕ROG STRIX 白金雷鹰1200W 氮化镓电源 配件一览①
华硕ROG STRIX 白金雷鹰1200W 氮化镓电源 配件一览②

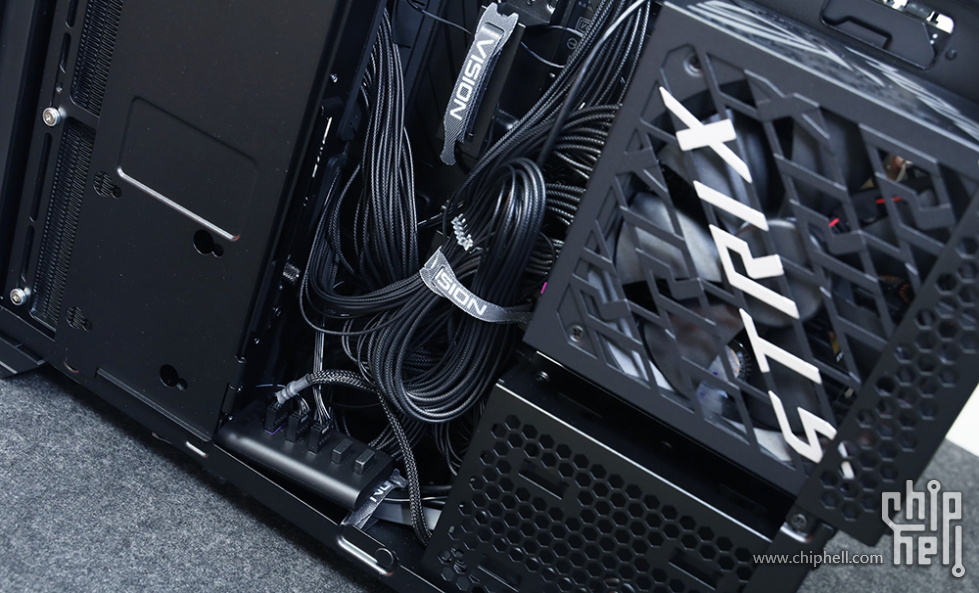

华硕ROG STRIX 白金雷鹰1200W 氮化镓电源，外观辨识度非常高，满身STRIX字符"纹身"十分吸睛。"图形化"镂空设计的风扇罩下，有一颗135mm规格的双滚珠轴流风扇。电源背部的铭牌贴纸标注了功率指标，白金牌认证等信息。交流电输入接口下方的总控开关做了下沉设计，可有效的防止误触；而其左侧的0dB模式开关，开启(弹起)后电源负载在低于40%时，风扇将完全停转；配合定制散热模块，提升了硬件寿命的同时，也减少电源噪音。电源输出接口采用全模组设计，原生支持最新的ATX3.0/3.1供电规范。
华硕ROG STRIX 白金雷鹰1200W 氮化镓电源 外观设计①
华硕ROG STRIX 白金雷鹰1200W 氮化镓电源 外观设计②
华硕ROG STRIX 白金雷鹰1200W 氮化镓电源 外观设计③
华硕ROG STRIX 白金雷鹰1200W 氮化镓电源 外观设计④
华硕ROG STRIX 白金雷鹰1200W 氮化镓电源 外观设计⑤
华硕ROG STRIX 白金雷鹰1200W 氮化镓电源 外观设计⑥
华硕ROG STRIX 白金雷鹰1200W 氮化镓电源，体积约160×150×86mm，净重2.94KG。电源整体外观延续了雷鹰系列发"斜切"风格设计语言，尽管取消了上代的AURA光效设计，但在细节质感上却有了大幅提升，且精致耐看。而电源中醒目的紫色定制线及接口，就是其"显卡优先智能稳压技术"的体现；可实现比普通电源快45%的稳压效果，从而以更低的电压变化实现更稳定的输出。加之电源使用了大功率氮化镓晶体管(更小体积、更低发热、更高转化率)，让整机运行更加稳定高效。
华硕ROG STRIX 白金雷鹰1200W 氮化镓电源 整体外观①
华硕ROG STRIX 白金雷鹰1200W 氮化镓电源 整体外观②
华硕ROG STRIX 白金雷鹰1200W 氮化镓电源 细节质感①
华硕ROG STRIX 白金雷鹰1200W 氮化镓电源 细节质感②

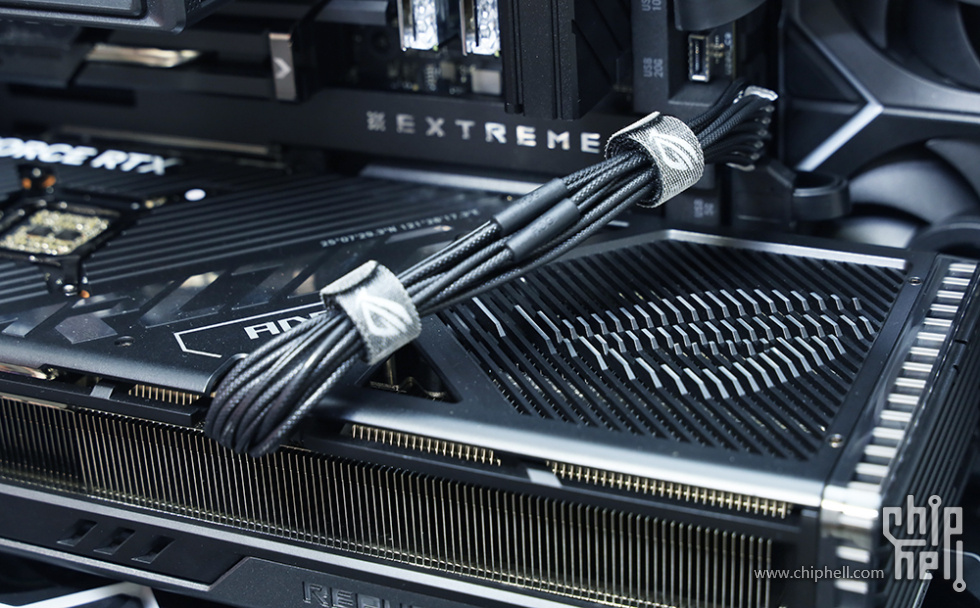

华硕ROG STRIX 白金雷鹰1200W 氮化镓电源 显卡优先智能稳压定制线 外观设计
华硕ROG STRIX 白金雷鹰1200W 氮化镓电源 显卡优先智能稳压定制线 安装示意
未完待续......
|
