如何优雅地把5090FE塞入ITX机箱？

tator

5090公版的设计惊为天人，用区区2槽的空间压制575wTDP，可以说是ITX玩家狂喜了
但是双槽的吹透的设计导致传统A4结构全军覆没，即使可以给显卡留出一槽的空间，相信不会有人想用一个500w热风机对着主板和电源的屁股猛吹。
直插式的机箱如Ncase、MeshroomD如果风道构建合理的话也是一个可选项，但体积会来到15L+。
参见https://www.chiphell.com/thread-2666573-1-1.html

这篇帖子希望讨论几个能够把体积控制在10L以下的方案。
我认为如果想把5090FE优雅地放入ITX机箱，必须要遵循的一个原则就是让热风直接吹出机箱外。

以下有几个合适的结构：

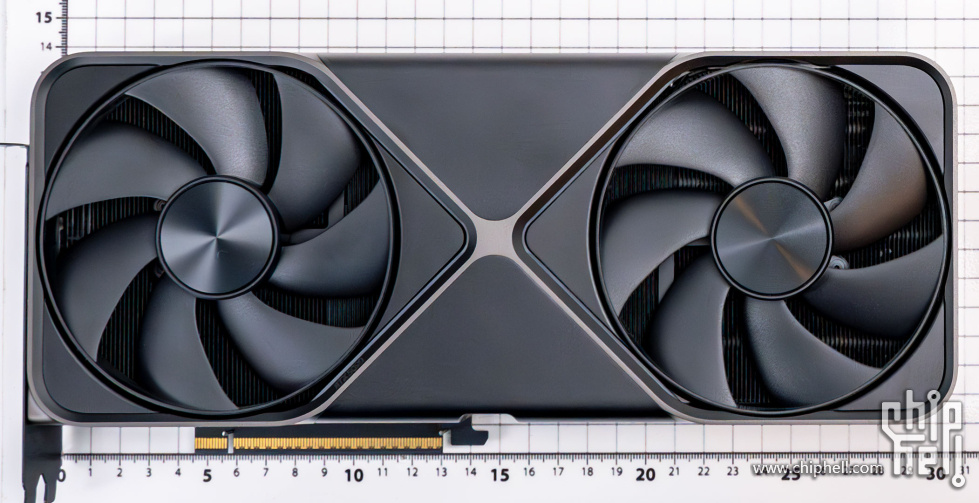

有请同样是双槽300mm长，电容喷过火的演员GTX970
图中970的背面是5090FE显卡的出风面

1.平铺式

如Ridge、Lrtx等，极限体积能做到6.8L。
优点：显卡风道完全独立，不会干扰到电源。同时对延长线的需求是最短的。
缺点：CPU散热受限，只能使用下压式风冷。

2.传统A4结构，并翻转显卡，主板和显卡之间预留1-2cm的空间用以进风

如formD T1，体积上具备兼容性，但需要解决如何固定pcie延长线以及显卡。
优点：A4结构，CPU散热可以选择240水。可以塞进背包。
缺点：目前没有成熟的产品，同时显卡的进风相比平铺式还是会受限。

3.翻转A4结构

优点：A4结构，同时因为主板和电源背面已经不需要进风，可以将机箱平放以缓解部分玩家对液金泄露的焦虑。
缺点：同2，但显卡进风情况稍好。而且这种结构需要的pcie延长线过长。

我目前的计划是搭配一个7945hx modt，CPU功耗墙仅100w，axp120能轻松压制。
采用翻转A4结构，同时把axp120的风扇去掉，将显卡左侧的风扇复用为CPU散热的排风扇。如果能做到的话体积可以控制在6.5L，可以说是非常优雅了

bacu

ridge的结构算是合理，但ridge架构下没有特别惊艳的货。

其实才两槽，可以考虑原来直插的设计了，大风冷也不是问题了，老赵当年的mk3如果长一些，就是很好的搭配

让我静一会

考虑到是液金5090fe最好还是平着用

kaiwenwu

分体水，cpu和gpu共用monoblock，定制第三方排线，10L塞进双280

ihan084

开个代理，论坛开车

鬼武人

能塞进去，不代表就适合，首先，这575w是在机箱里的，你要怎么散出去就是个难题

k8qxt5

设计一个机箱，直接把显卡屁股那个风扇露在外面

Violacé

ncase.v6.1, 直插最小了12.7升

Violacé

哦 漏了个 formd T1直插 10L内

tator

Violacé 发表于 2025-1-19 14:27
哦 漏了个 formd T1直插 10L内

T1 ref 不兼容越肩的卡

Niiiiiick_G

其实很简单，当前机箱结构不变的前提下，5090FE两个风扇逆旋转就可以了，只不过扇叶要重新设计

a603580168

这何曾不是一种RPG

ibud

Niiiiiick_G 发表于 2025-1-24 14:16
其实很简单，当前机箱结构不变的前提下，5090FE两个风扇逆旋转就可以了，只不过扇叶要重新设计 ...

吹风的降温效率远大于吸风，不是换个方向就行的

tator

Niiiiiick_G 发表于 2025-1-24 14:16
其实很简单，当前机箱结构不变的前提下，5090FE两个风扇逆旋转就可以了，只不过扇叶要重新设计 ...

4090的风扇就是一正一反，但规格应该和5090的略有不同。
如果要改风扇的话就涉及拆装了，对用液金的fe来说不太合适

mythgo

一个构想：翻转A4水冷式。显卡翻转，从机箱内部吸风，向外排风。240冷排放置于底部，向风扇吹冷排向机箱内吹风给显卡。

Niiiiiick_G

ibud 发表于 2025-1-24 14:21
吹风的降温效率远大于吸风，不是换个方向就行的

这个还真差别不大，我自己下压/单/双塔风冷，120/240/360冷排都试过，在开放式环境温度相差很小，当然前提是本身散热器就能压制住。

itx机箱散热只能是尽可能的向外散热，参考空调外机就是吸风往外吹的，这种方式是水冷不介入的最优解了

Niiiiiick_G

tator 发表于 2025-1-24 14:28
4090的风扇就是一正一反，但规格应该和5090的略有不同。
如果要改风扇的话就涉及拆装了，对用液金的fe来 ...

是的，看拆解5090FE风扇接口在背后，似乎是用软排线连接的。

当然折腾到底肯定5090装itx只能水冷

megathread

bacu 发表于 2025-1-19 12:37
ridge的结构算是合理，但ridge架构下没有特别惊艳的货。

其实才两槽，可以考虑原来直插的设计了，大风冷也 ...

我也觉得ridge太大了 它的前身node 202好像正巧能塞进去
但是500w比较恐怖可能还是得大一点

huihuige

个人猜一波
直接把风扇换成4090背部的反叶扇【看样子5090这个扇子就完全是4090上那同一个】
然后还是按现在ITX的安装方向安装即可

虽然吸风效率比吹风低一些
但是都考虑非要塞进ITX了，热一点也是应该在可预期接受范围内的吧？

Skyrim

huihuige 发表于 2025-1-24 15:46
个人猜一波
直接把风扇换成4090背部的反叶扇【看样子5090这个扇子就完全是4090上那同一个】
然后还是按现在 ...

这代扇子121mm

nic000fol

不想折腾的话，考虑一下猛禽峡谷？

huihuige

Skyrim 发表于 2025-1-24 15:58
这代扇子121mm

看着没啥区别吧？
卡外形大小都一样的
就是厚薄有区别

shawnpu

定制个A4机箱，底部进风顶部被动出风，前后封死，fe显卡通过pcie5.0延长线装顶部

画个草图

年后打算找定制大佬弄2个箱子了。。。。

tator

shawnpu 发表于 2025-1-24 16:46
定制个A4机箱，底部进风顶部被动出风，前后封死，fe显卡通过pcie5.0延长线装顶部

画个草图

你这样弄延长线会遮挡住风道吧

shawnpu

tator 发表于 2025-1-24 17:12
你这样弄延长线会遮挡住风道吧

延长线走主板背面啊，这是侧面图

jleee

k8qxt5 发表于 2025-1-19 14:06
设计一个机箱，直接把显卡屁股那个风扇露在外面

从散热角度来说，这个最合适。

tator

shawnpu 发表于 2025-1-24 17:14
延长线走主板背面啊，这是侧面图

我拿我那堆摆了下 确实可行
也可以看下这位老哥的
https://www.chiphell.com/forum.p ... =%E5%9C%A3%E4%BD%93

数羊

只说了ITX机箱，没要求体积？那将这款ITX机箱横着放，完美适配RTX5090FE。

Darylyexu

huihuige 发表于 2025-1-24 15:46
个人猜一波
直接把风扇换成4090背部的反叶扇【看样子5090这个扇子就完全是4090上那同一个】
然后还是按现在 ...

下压和抽取两个效率天差地别

vasomax
