最后的洋垃圾-8年前的C422 ITX装机（烤机已更新）

不可思议

对C422的折腾最早还要在2020年，那时候有一批w-2150b洋垃圾处理器入境，iMac Pro拆机，10核心3.0G的规格，单核睿频4.5Ghz，4通道内存，性能接近八代i7的两倍，但是价格却低于它的一半。

单看规格就很有吸引力，更何况他还可以用廉价的REG ECC，内存性价比拉满；但是洋垃圾遵循着板U守恒定律，C422的板子基本在两千以上，加起来的总价性价比并不高。

后来无意间在淘宝上看到了联想P520c的工程主板，C422芯片组，MATX，价格三位数，但是有部分问题（特殊的电源插口，睿频不能全速，不能更新BIOS，风扇全速等）考虑后还是入手了这套平台，到手后折腾了一段时间基本解决了这块板子的所有问题，当时发布过一篇记录帖。一并附上了ME报错的通用解决办法，但是很可惜已经被归档无法访问，错过了移出归档的时间。

之后这块板子在我的客厅游戏主机里一直工作到现在，从win7到win11、1080Ti到3060，从COD15、2077、到现在的黑猴，兢兢业业不曾掉过链子，48条PCIe+4通道+支持REG着实很香，内存便宜，M.2硬盘随便插，平台基本不拖后腿。

但我最终向往的还是ITX，小钢炮才吸引人，当时搜罗了市面上的C422 ITX主板，只有永擎和超微家两款，价格都奔3000去了，华擎使用的笔记本形式ECC内存价格更是不洋垃圾，所以最终就只有超微的一款主板可选，流着口水看着价格，默默的加到了购物车，期望后续能降价，但是在等待了半年?左右，望着基本不变的价格还是断了这条念想，从购物车里移出了，心里想着这套平台也是这样了，凑合用吧，就这样度过了疫情后的几年，I家从8代到了14代，N家从1080Ti到了4090Ti。


当然接下来迎来了转机。


最近半年工作不忙，上班时间摸鱼的次数越来越多，无意间在某鱼看到了有人出这块主板，恍惚之间都忘了为什么这么熟悉，仔细一看，瞬间曾经心里的悸动又回来了，C422的ITX，价格只要三位数还送一颗处理器，到手就可拆分成两套平台，保留家里的游戏主机又可替换掉公司的ESXI主机；但我开始纠结，这么老的平台还要不要在折腾一次。

念念不忘必有回响，花有重开日，人无再少年，最后还是下单买入；

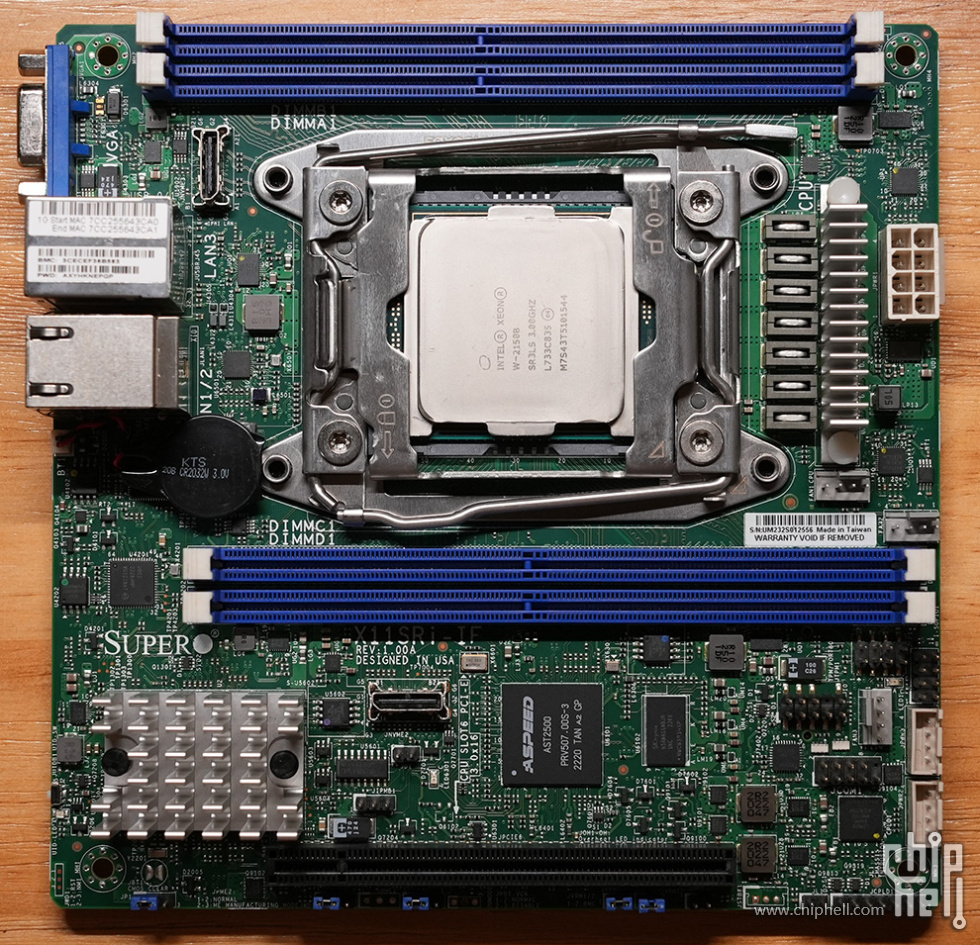

下面开始正文，请出今天的主1，超微X11SRI-IF：

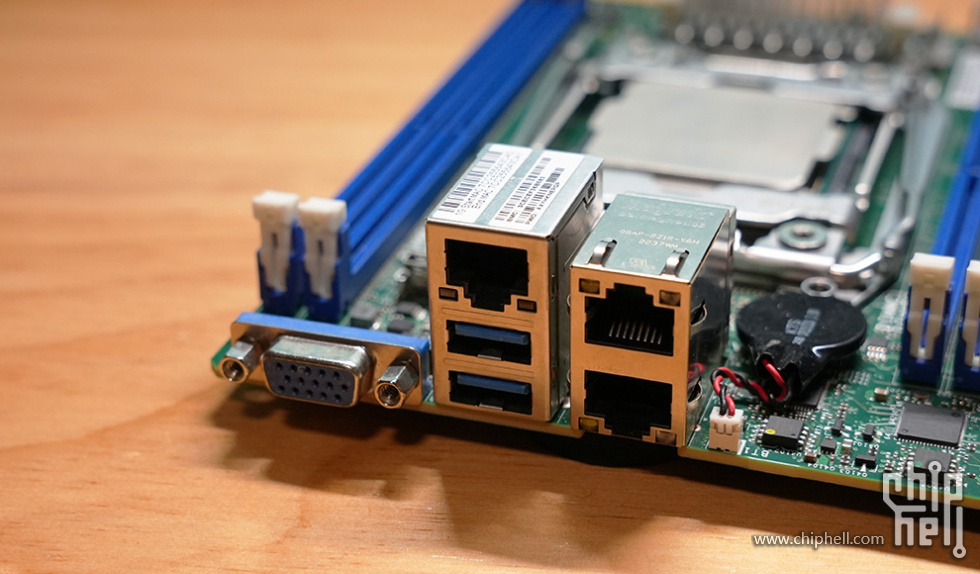

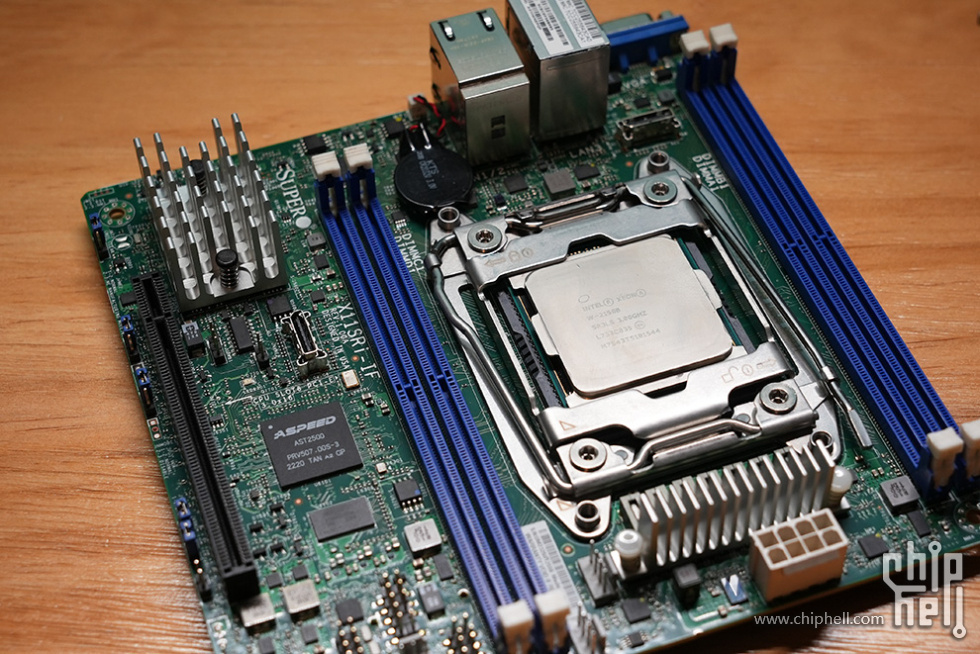

ITX版型 C422芯片组、最高支持165wCPU、4通道内存、两个Oculink、背部一个M.2、2个i210网卡、IPMI，纯12v输入，自带PMBus；


两个Oculink接口，其中一个兼容SATA*4，SATA我是用不到了，最有用的可能就是内转U.2线直接链接U.2硬盘，其次是外接显卡扩展坞，但是他的位置不是在IO背板，还是需要一个延长线来引出，这里暂时用不到；



i210双网卡，非必需，聊胜于无；


PCIe16x，3.0版本，好在支持拆分，用作ESXI的主机，加一张拆分卡扩展成4个M.2作为储存空间；

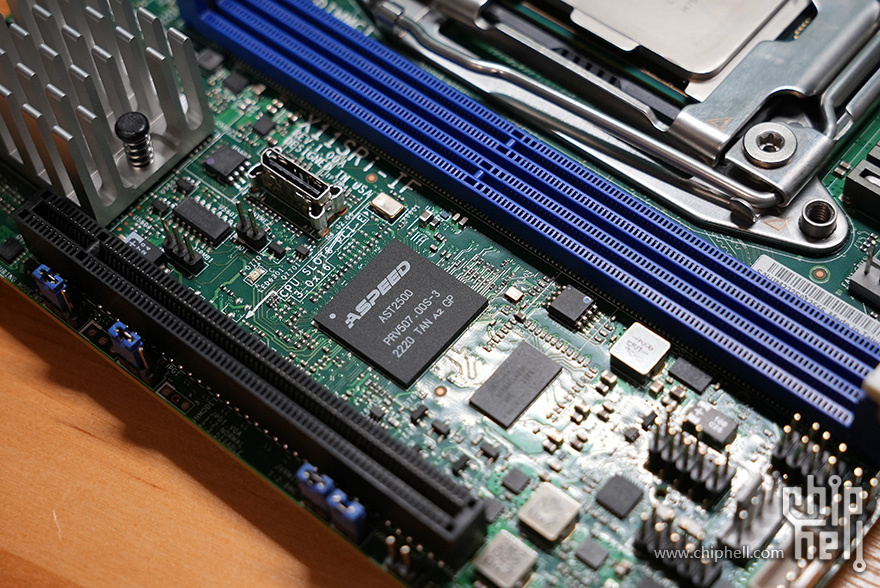

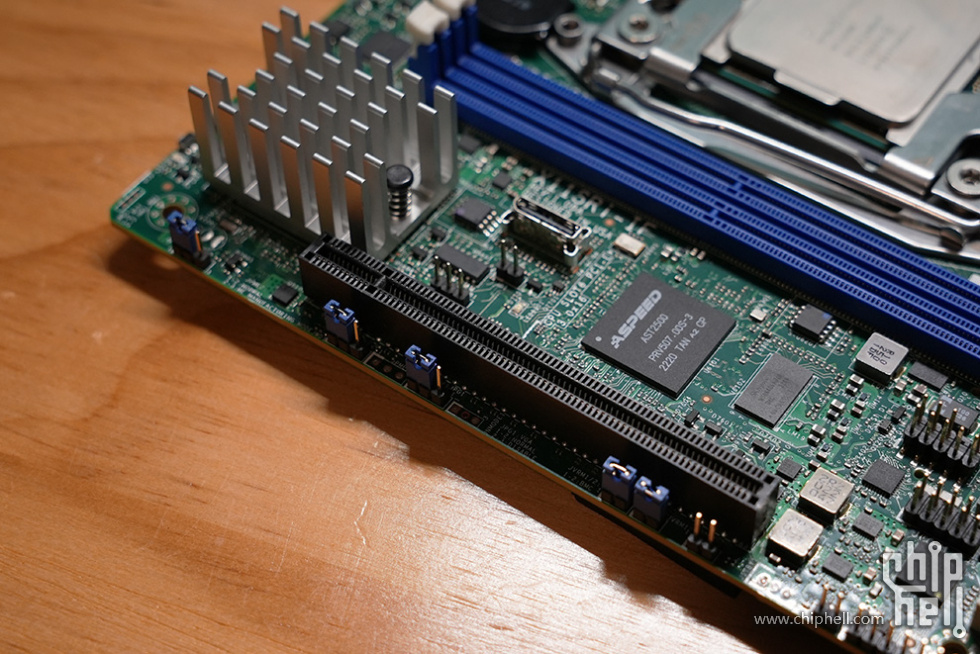

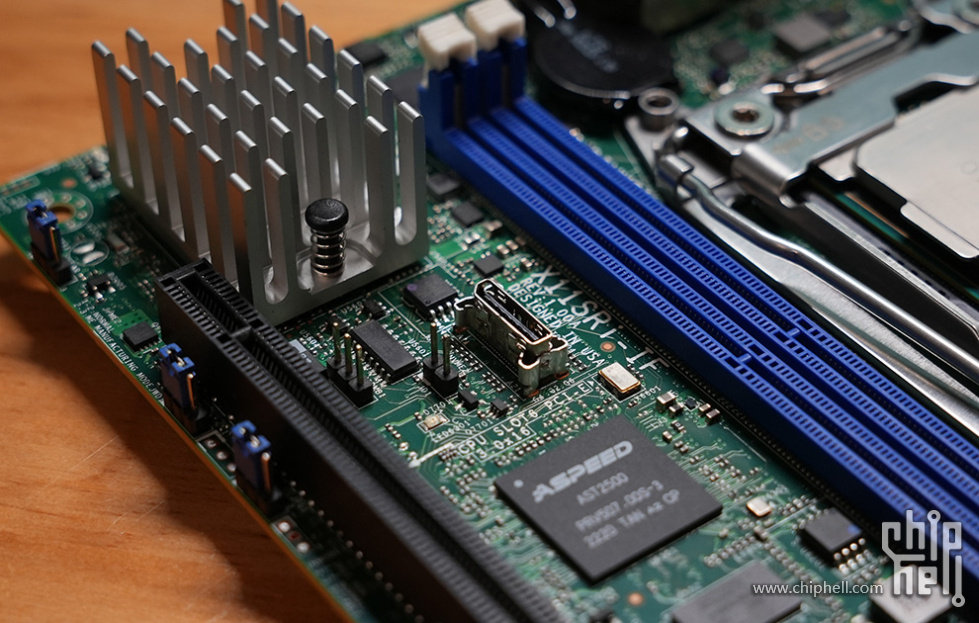

AST2500+超微最新的IPMI系统，有独立网卡，也可以和i210共享，支持HTML5的控制台，折腾必备，当然更好的还是能在ESXI中看到各项温度和风扇转速；

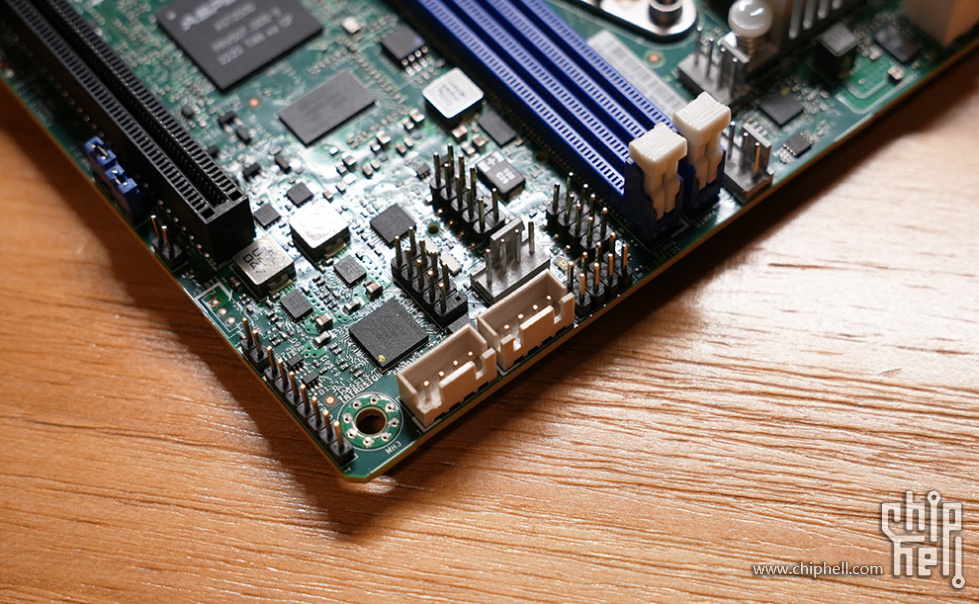

给4*SATA硬盘供电的XH2.54插头，我用万用表点了下，他的12v是通过一个40A的mos链接到了输入插头，也就意味着这两个端子能实现较大功率的供电，XH2.54端子限制3A，那也就是能提供72w的供电，能为别的配件提供额外供电；

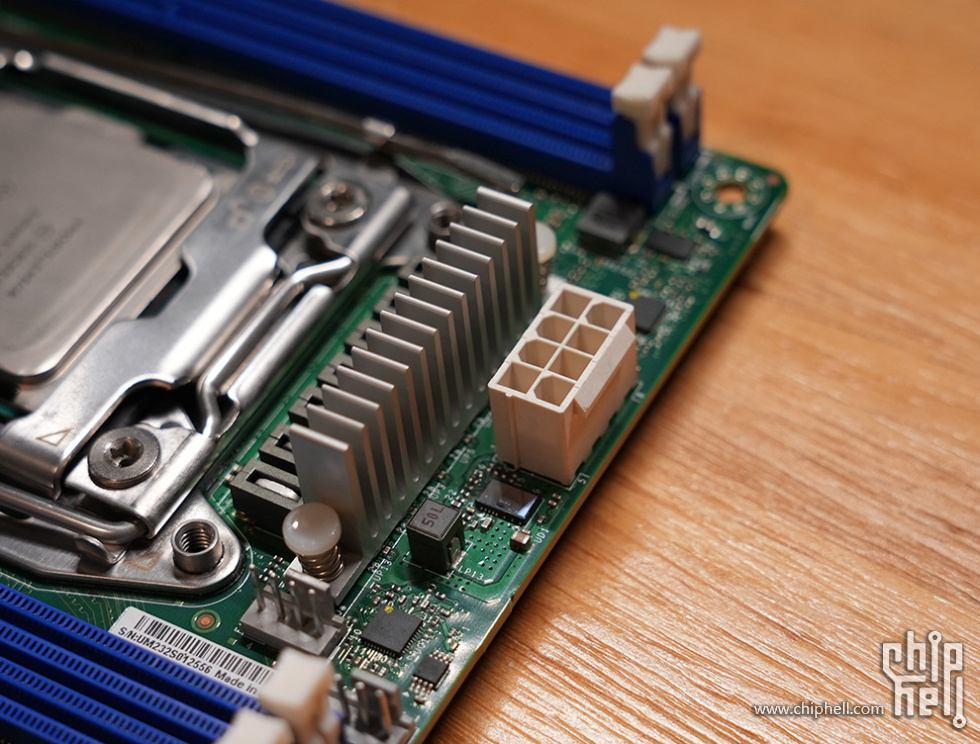

电源输入是纯12v，走线友好。后续发现带有PMBus，可以监测各项电压电流和输出功率，插头是CPU的EPS8Pin，但是这个插头的位置不好，线和插头会挡住一部分CPU进风，后面在嘉立创打了一块转接板来缓解这点。




好了主板介绍完毕，接下来说选用配件；

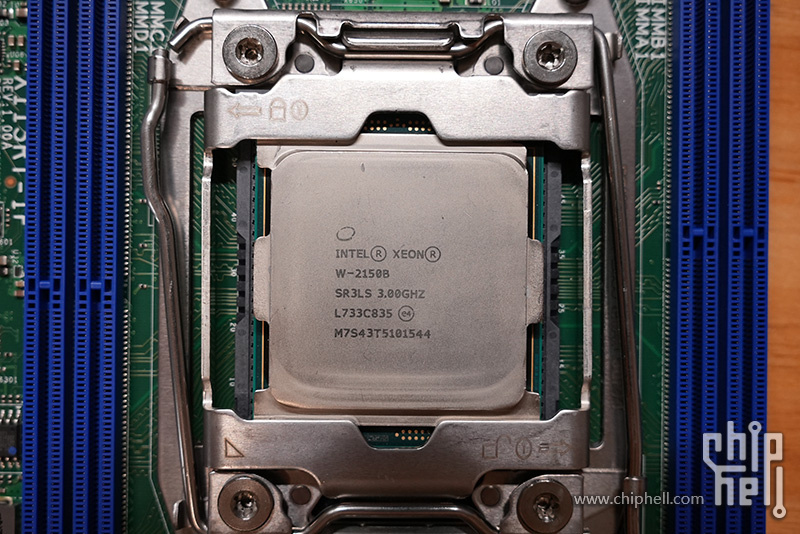

处理器就是老骥w-2150B，这颗是Apple找Intel定制的w-2155 TDP-down版本，主频降低了0.2G，TDP由原来的140w变为了120w，10核3.0G，单核睿频4.5G，全核睿频3.8G，如果BIOS关闭2个核心则是全核睿频4.0G。这颗处理器的功耗限制的非常死，发热很好压制，全核满睿频状态下电压只有1.0几v，之前测试单烤处理器，12cm单塔+1500rpm低速扇就可以压制到60度，除显卡外整个平台无论怎么烤机永远不超过160w，放在这个机箱里散热应该可以；



这台主机装起来最终目的是用ESXI部署虚拟机，蹭公司的宽带跑一些服务，所以内存就大些，REG有服务器拆机，便宜又大碗，128G直接拉满；

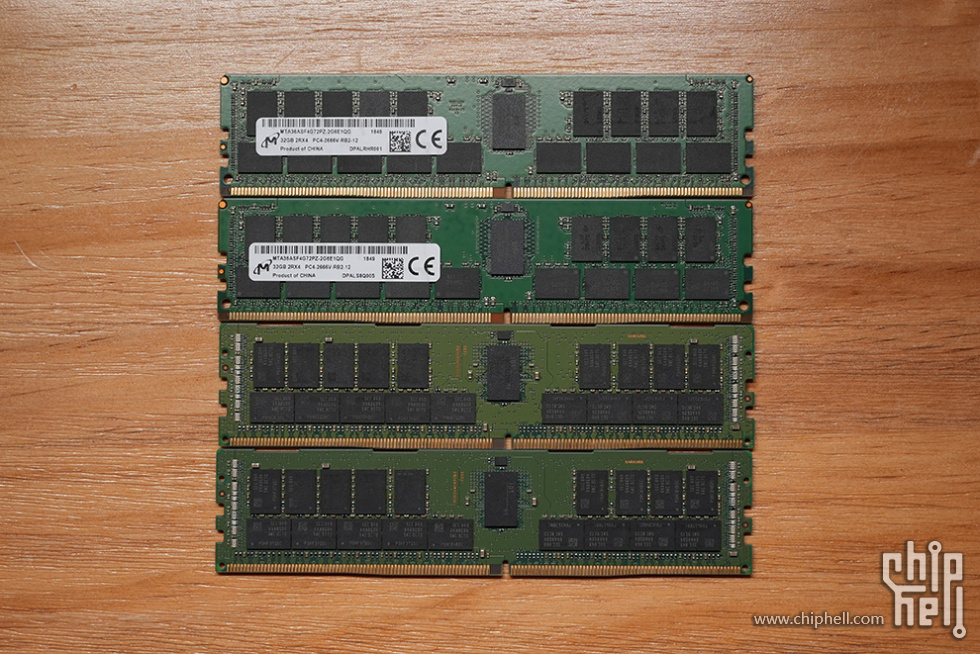

4条32G的 DDR4 2666 REG RCC才¥600出头，插满4通道，洋垃圾+1；



背部的M.2，海力士的PC711；


接下来就是机箱，这个也是考虑了好久，首选是DC供电，w-2150b整机功耗我测试过不管怎么烤都不超过160w，电源不需要SFX或者1U，那就要尽可能的小，可以外置DC或者内置LOP；
其次，需要至少一个扩展卡位来插PCIe转M.2拆分卡；
再其次我不喜欢上面板和侧面板开孔，这主板是前后风道，不装显卡其他完全没有必要开孔。这样选择了好久，发现没有合适的机箱，大部分小体积的都是独显机箱，侧板开孔这个要求最难满足，因为较薄的核显机箱背部都是无法出风的，要靠下压式风扇从侧板出风，而且较薄的体积不能容纳PCIe扩展，可以容纳独显的机箱大部分又需要1U电源，毕竟有性能独显都是需要外接供电，就这样筛选了很久，最终找到了一个接近完美符合需求的机箱；

现在请出本文的主2，LP-P2mini：

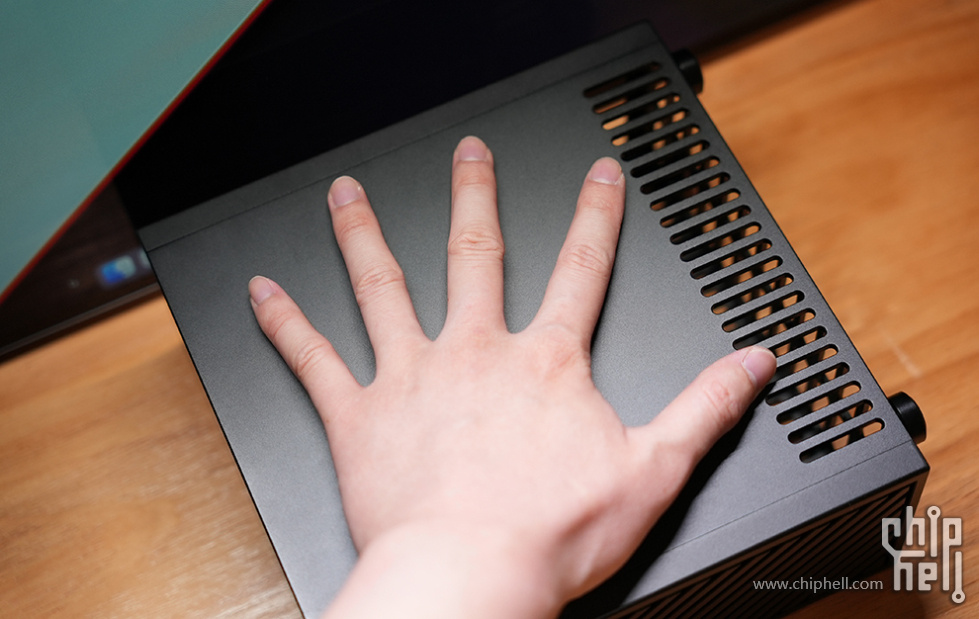

213*212*92的三维，4.1L，前进风，侧面尽量保留了较少的开孔，保留了双槽半高PCIe位；

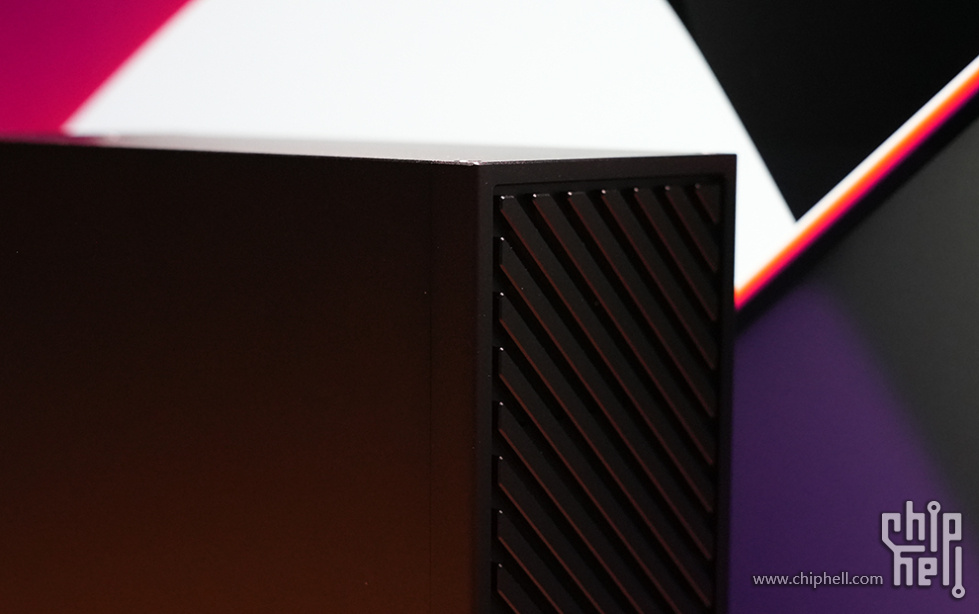

这个前面板应该是最有辨识度的，他家的机箱就是这样的设计;


前面板厚度接近12mm，挡风的部分多铣薄了一些缓解了进风遮挡。风扇位是双8025，下面剩余空间可以放2个4025但是不好固定，前面板有LOP电源固定架位置，可以舍弃双8cm风扇换为单6cm来固定LOP电源；

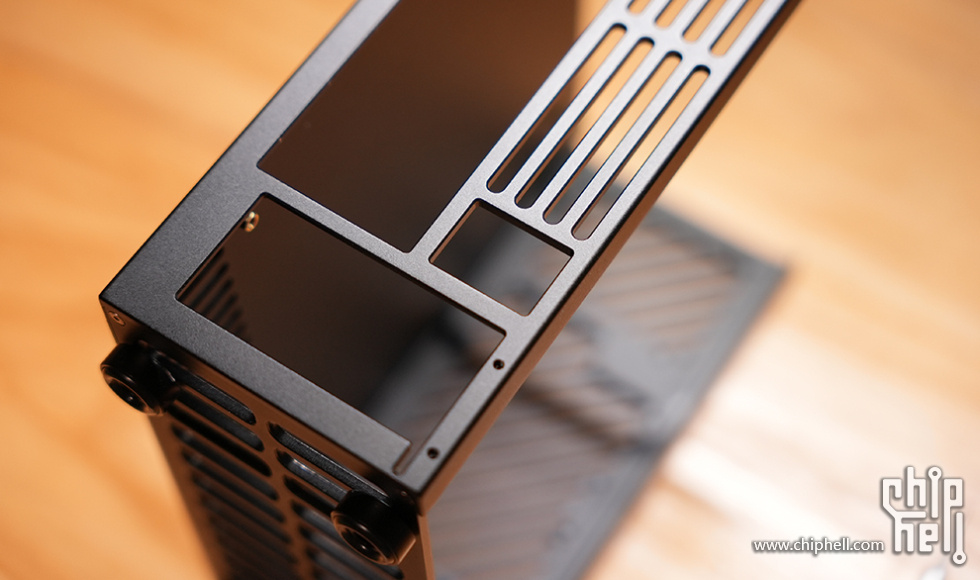

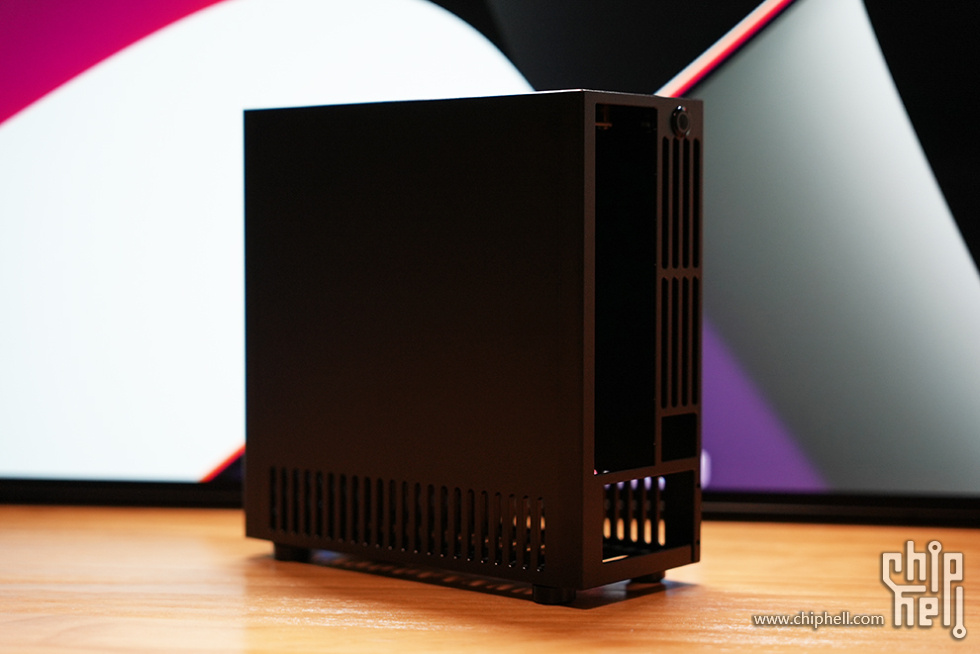

两侧面板对应的PCIe区域和底部有开孔，没办法十全十美了，这个开孔我还算能接受，等卖家年后加工下一批次机箱，看能不能让帮忙加工一块不开孔的侧板；

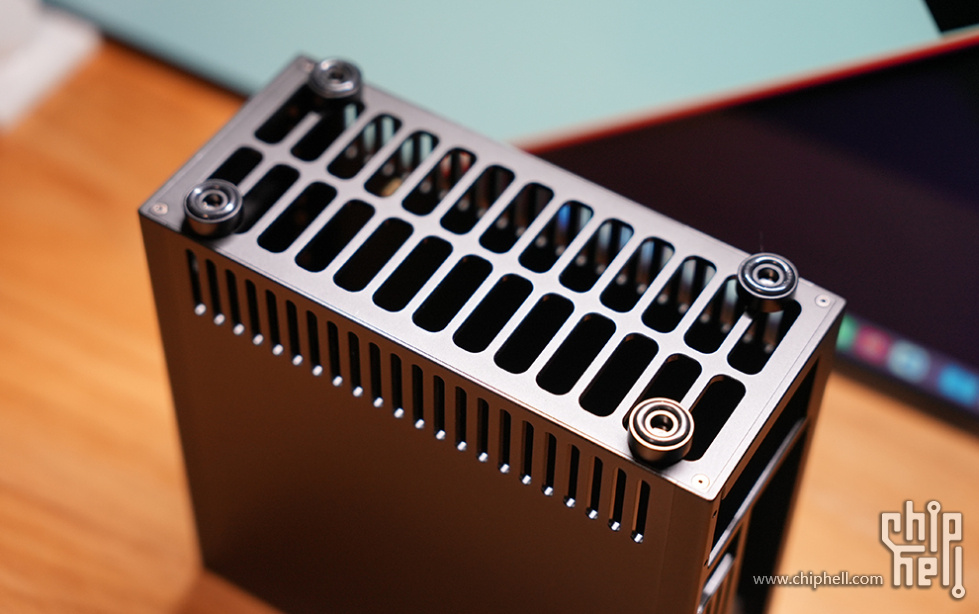

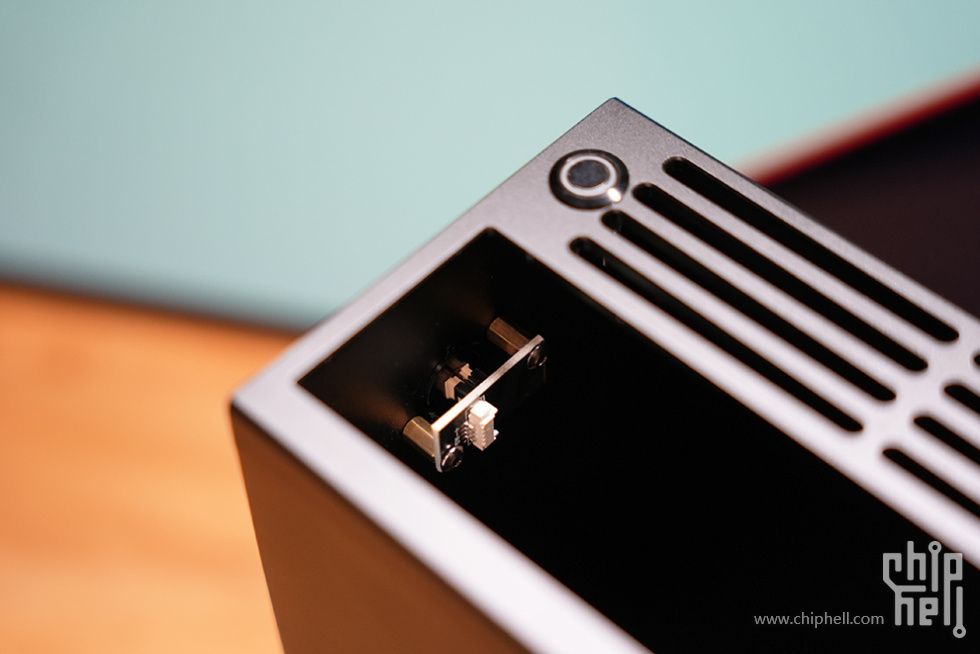

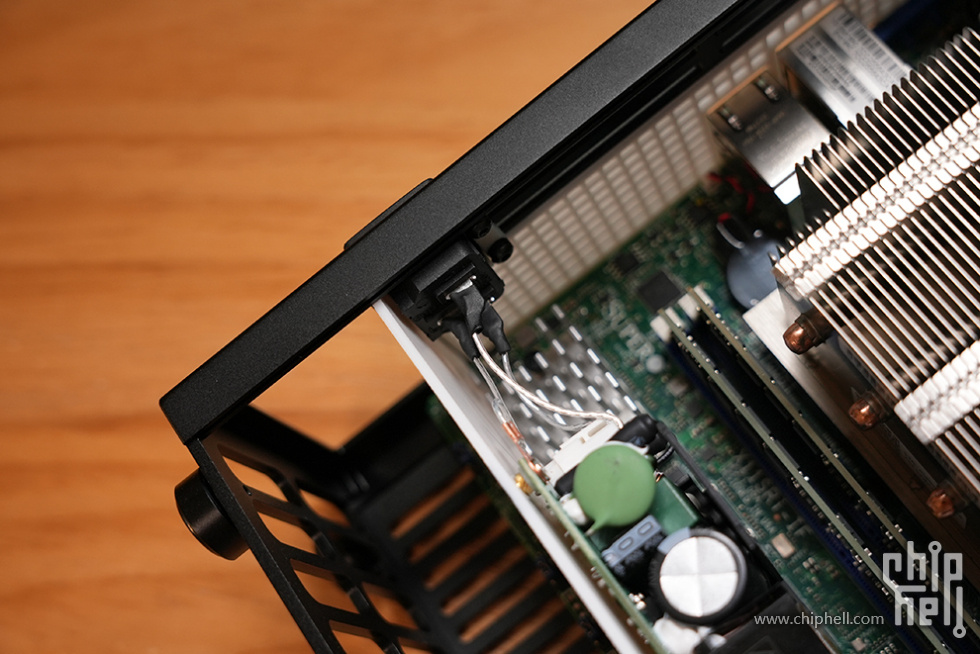

开机按钮在顶部，背部有DC固定口，但作为ESXI主机我不喜欢误触的开机按钮，所以我选择拆了，用DC固定座装开机按钮；



一个品字座槽位用于交流电源输入；

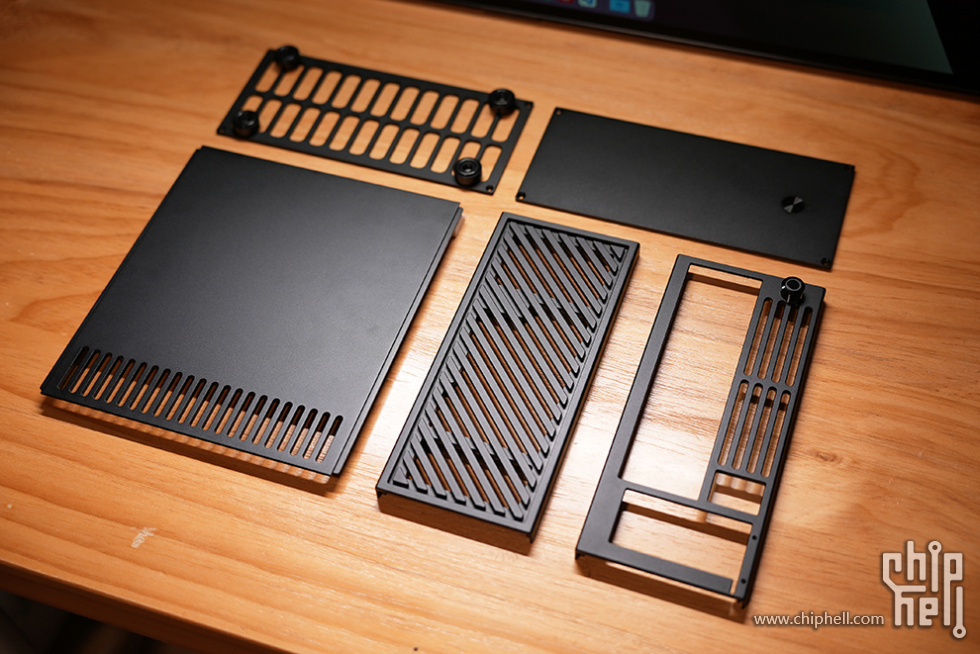

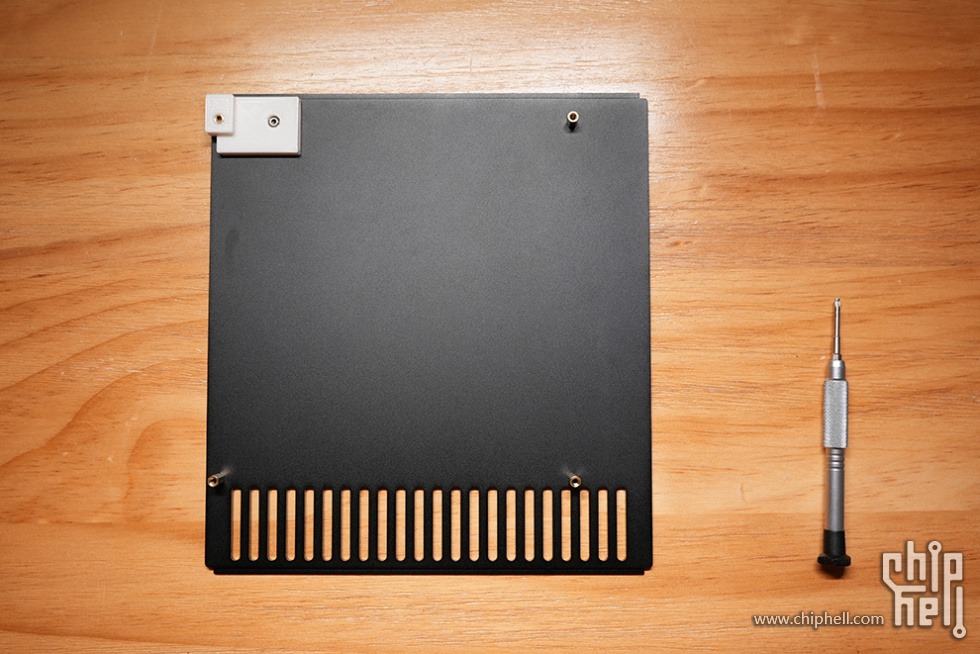

拆解图，这里少放了一块侧板，不过两侧侧板都是一个样子；


进风风扇选择的是三洋9S0812P4F*2，汕头拆机扇，自己拆洗更换了轴承，最高转速2800rpm，同转速比B8风量大，声音还行，洋垃圾再+1；


8cm尼龙网滤尘网*2，正压风道的好处就在灰尘容易清理，定时戴森吸一下过滤网就可以了，不用麻烦的拆机，但是低速风扇+高密过滤网对进风有很大的影响，具体能不能满足散热后面再试；

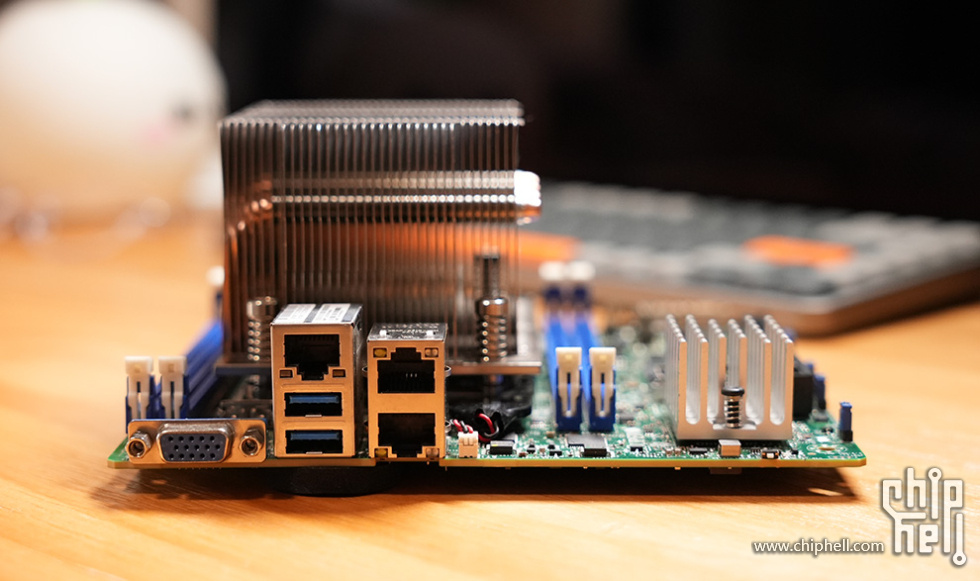

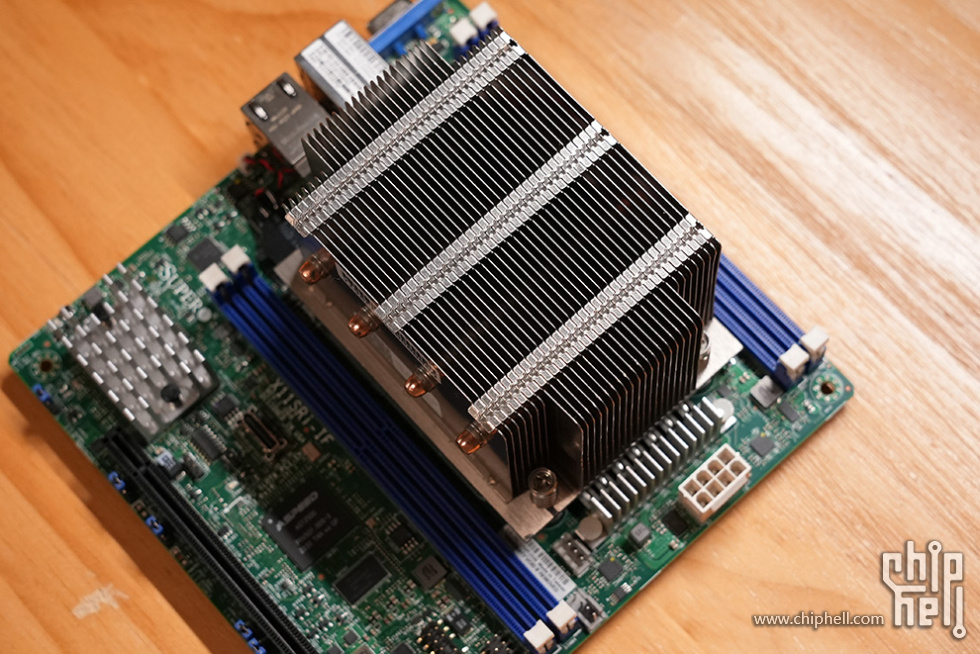

主板CPU是2066长方形底座（和2011长方形相同），机箱限制高度7cm，那目前可选的基本上就是2U服务器散热，带风扇的主动散热基本都为6cm风扇担心声音会比较大，我看前机箱风扇离得很近，而且之前试过这个处理器发热很好控制，所以就选了被动散热，标准的服务器2U被动散热器，4热管低密度鳍片，¥10块包邮，洋垃圾再再+1；

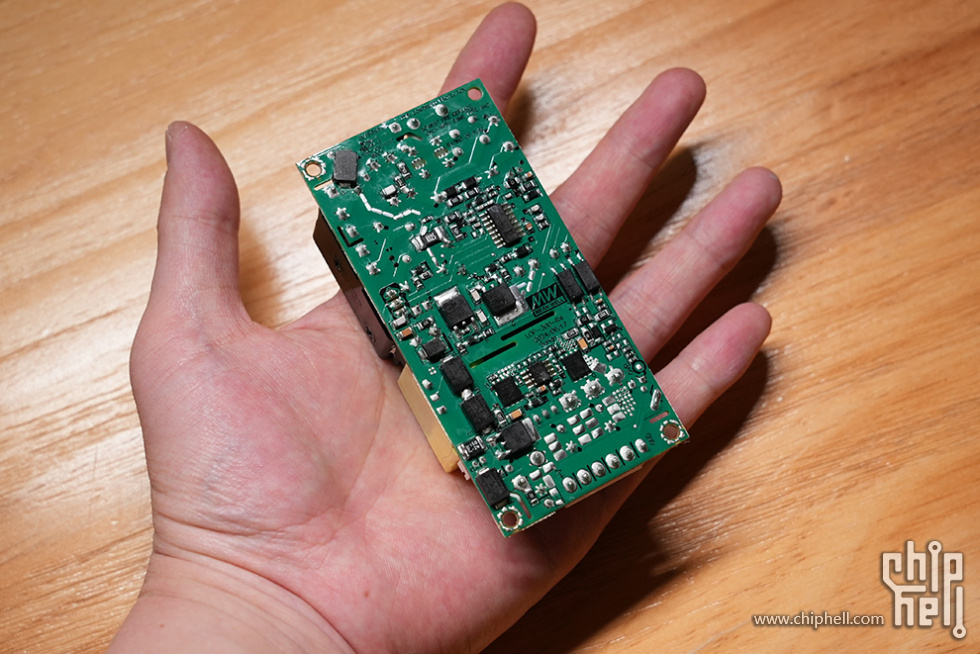

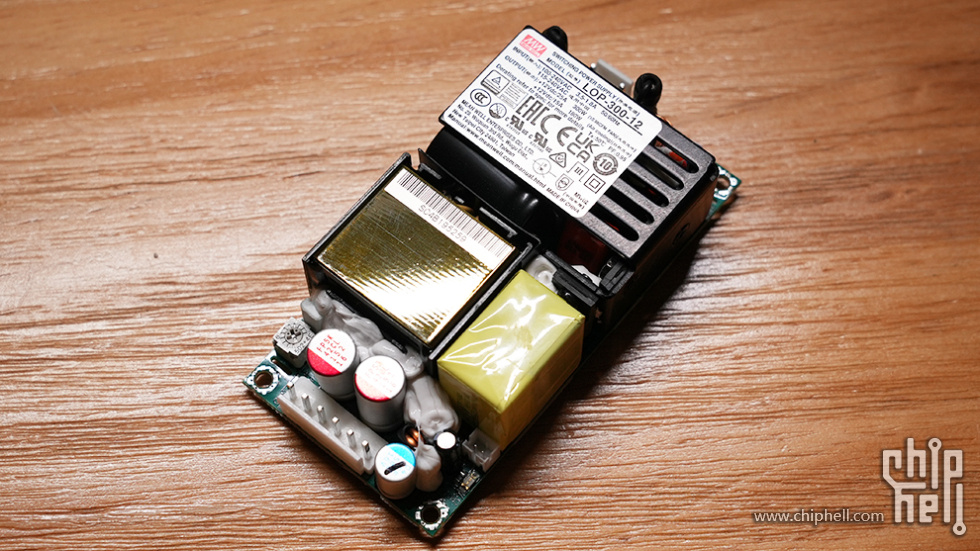

纯12V供电这个优势当然少不了LOP电源，明纬的LOP-300，额定功率300w，450w下能保持3秒，最大纹波低于120mv，20%负载以上效率就超过90%了，最高效率94%，换算到ATX都快到钛金牌了，高转换效率就意味低发热，对散热要求较低。




配件介绍完毕，开始装机；


主板左上角螺丝孔为了避让内存做了偏移，所以3D打印了一个部件来偏移机箱铜柱；


因为这块主板IO并不是很多，所以自己画图搞了个开孔的IO挡板以实现更多的出风，这里暂时用3D打印件，年后工厂开工再换成铝件；

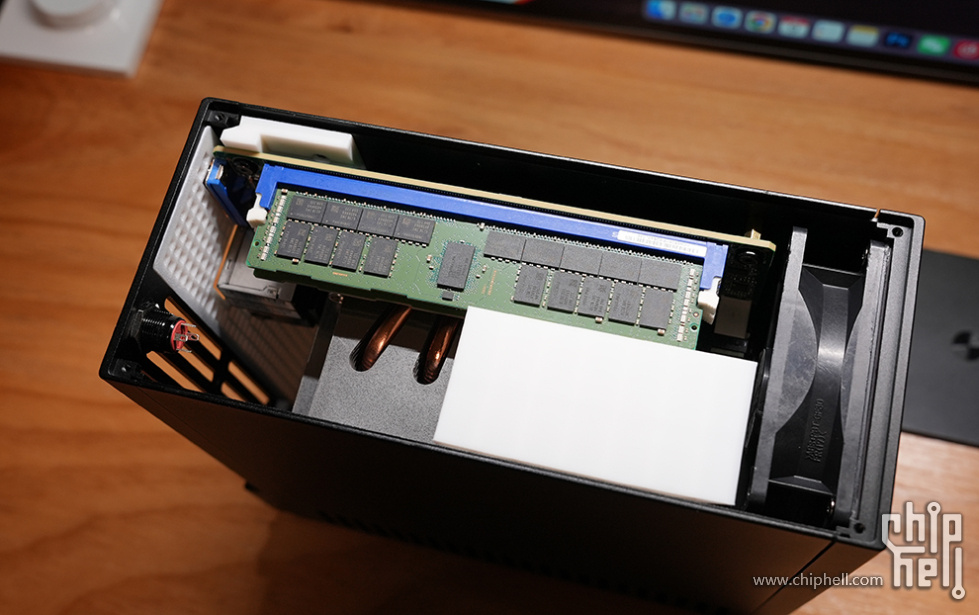

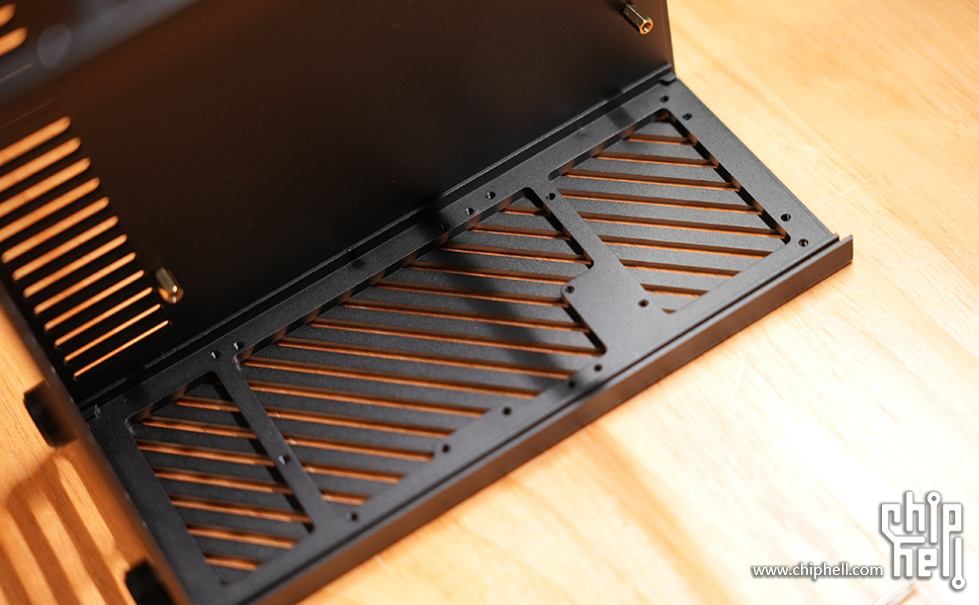

为了保留前置的双8cm风扇，3D打印一块支撑板用来固定LOP电源，同时机箱上部的风道，这样前置的双8025风扇进风只为主板、处理器、内存和电源散热，不受侧板开孔的影响，作为一个独立散热的区域。下方则完全依靠开孔作被动散热，这块年后也换成铝板；







感觉头重脚轻 ，下面留的空余太多，侧板下方的开孔，就是为独立显卡设计的，于是...

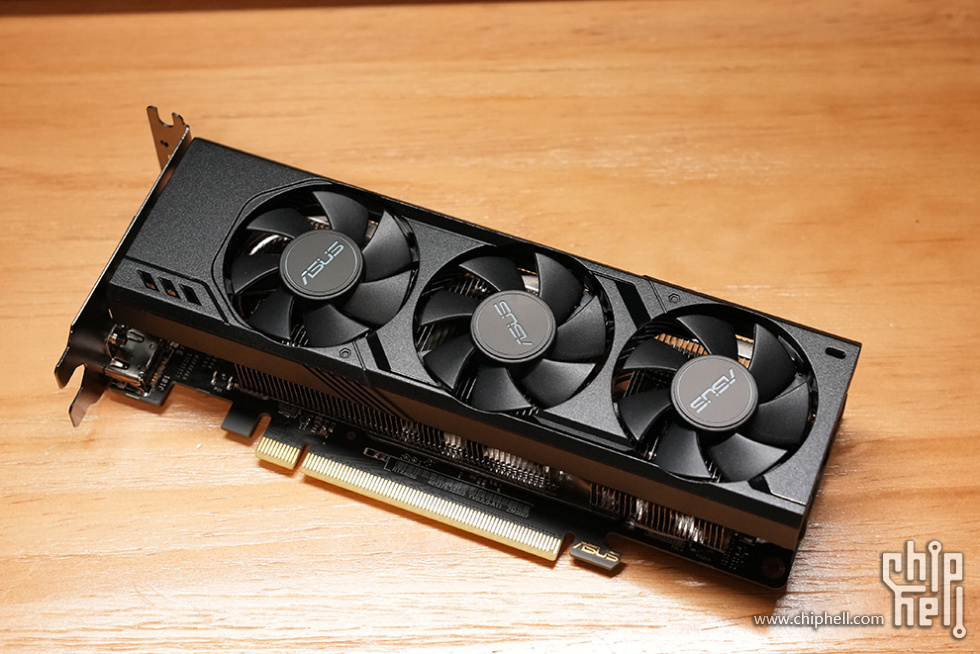

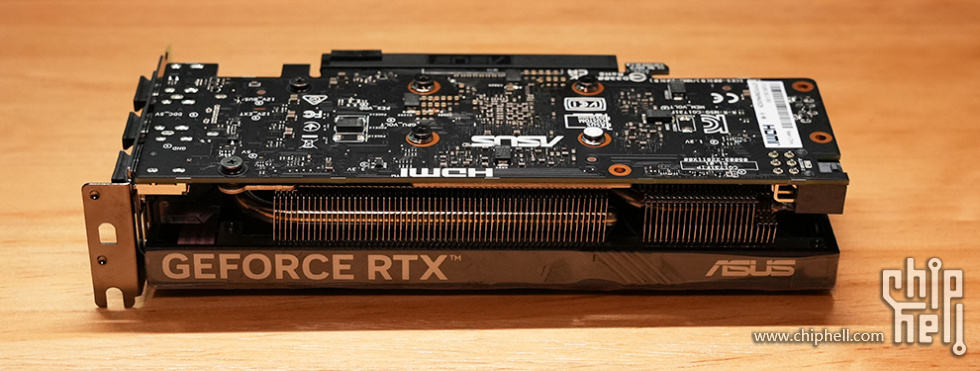

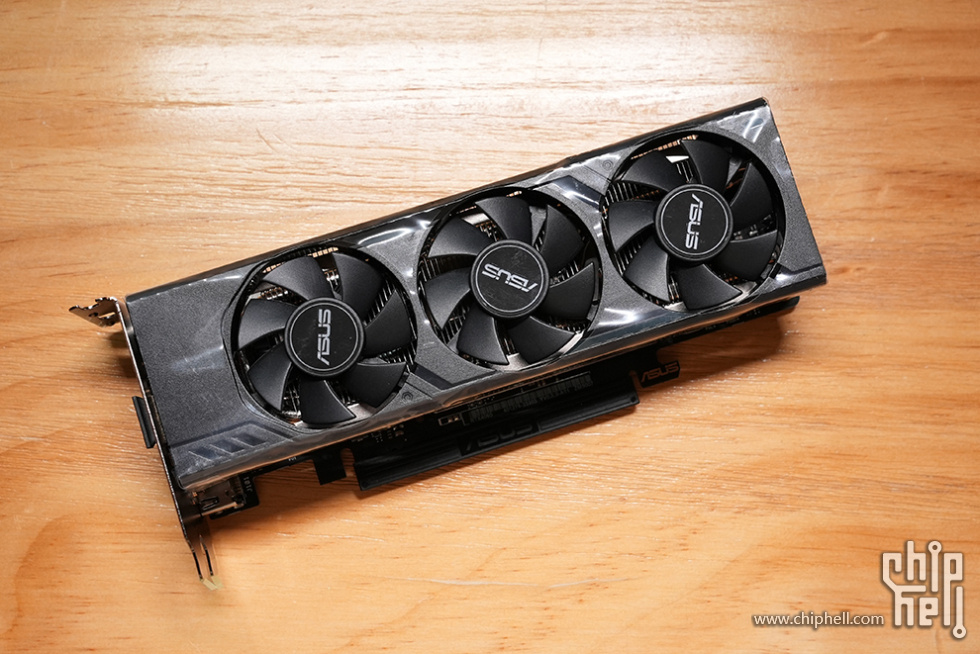

ASUS RTX4060-O8G-LP，小小的也很可爱，到这里已经不能说是洋垃圾了，这张显卡的价格已经超过了这个台主机剩余部件的总价。。。垃圾佬心痛

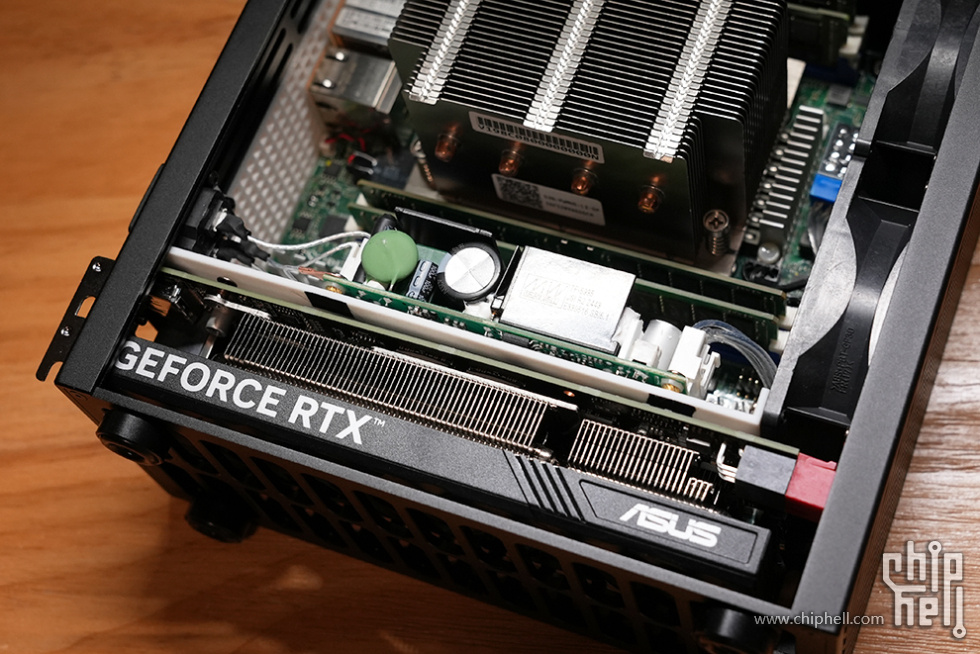

虽然对DC输入的主板来说，有外接供电的显卡并不是很合适，但这张卡满载功耗115w，外接供电需求并不高，加上平台峰值功耗160w，在额定300w的范围内；再加上电源450w3s的保持时间，感觉可以一试，实在不行，只能把显卡负超频一下了；

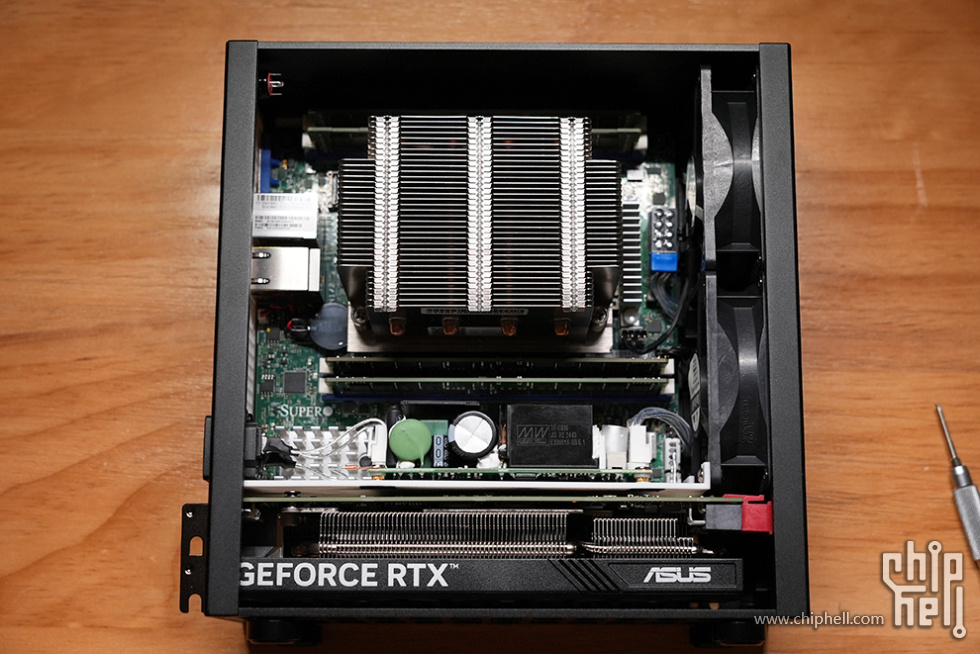

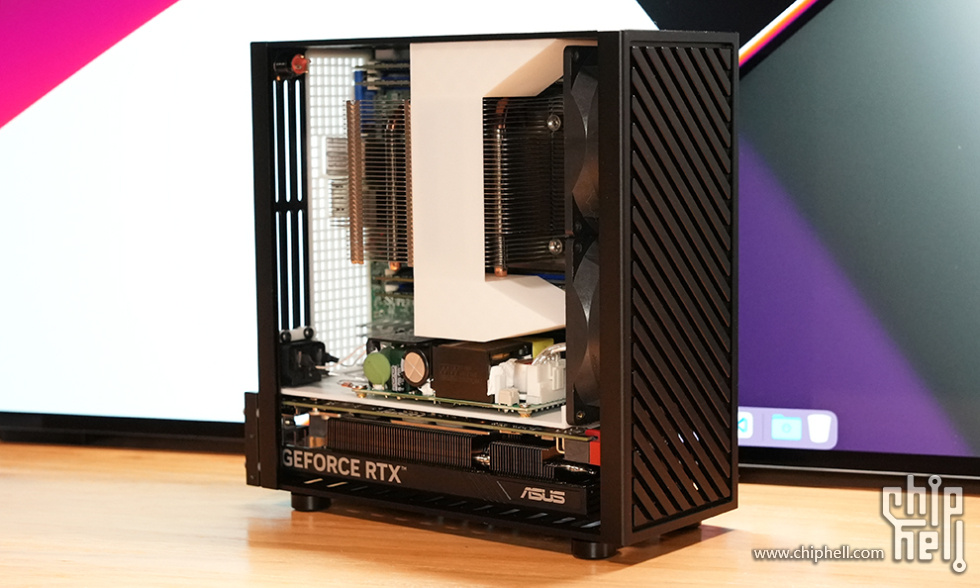

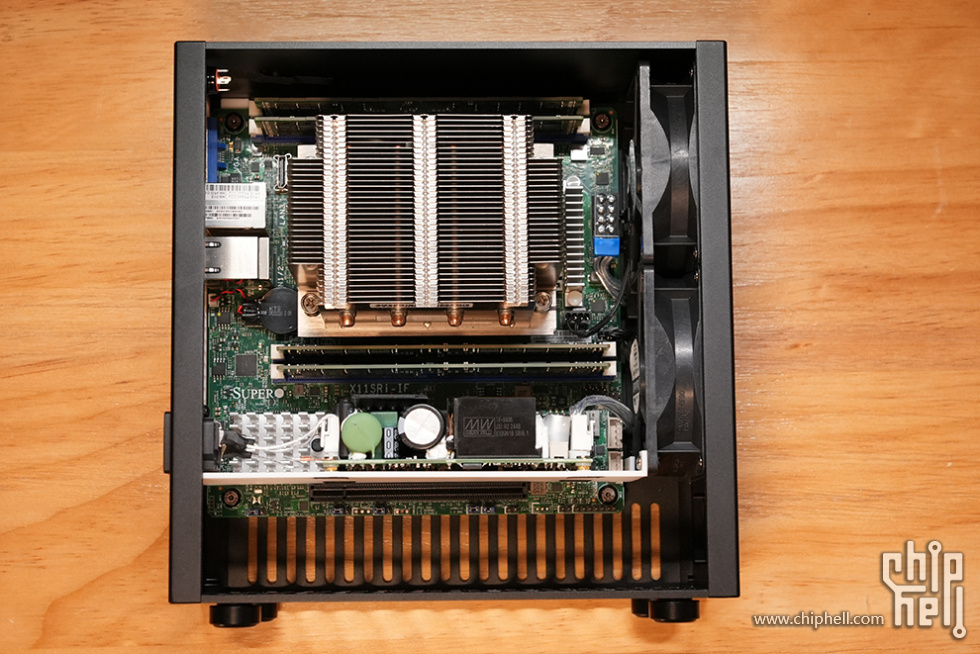

现在看起来是不是更完整了；


中间空隙留的太多，3D打印一个挡块，让气流尽量走CPU散热器；

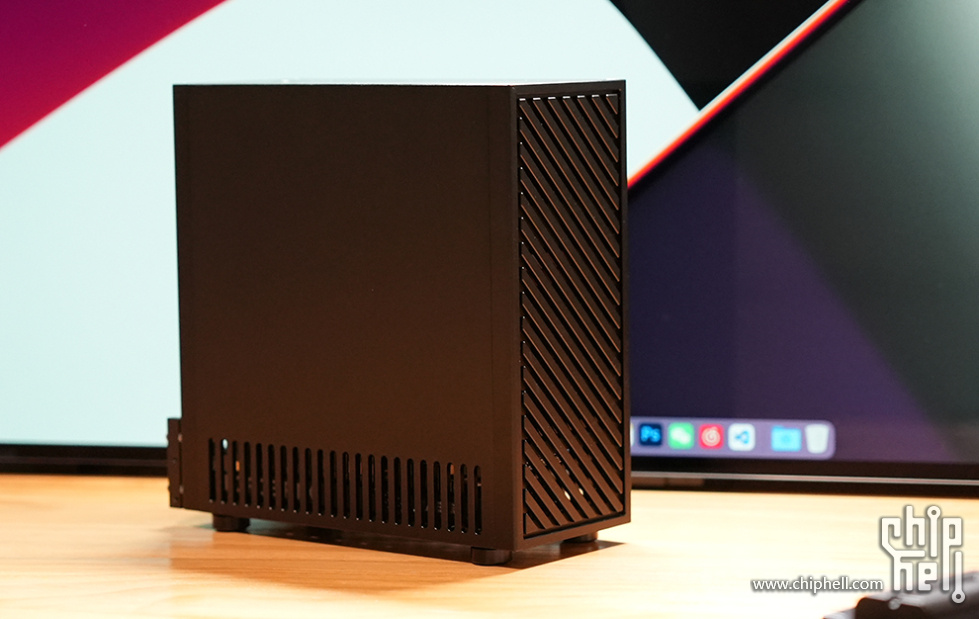

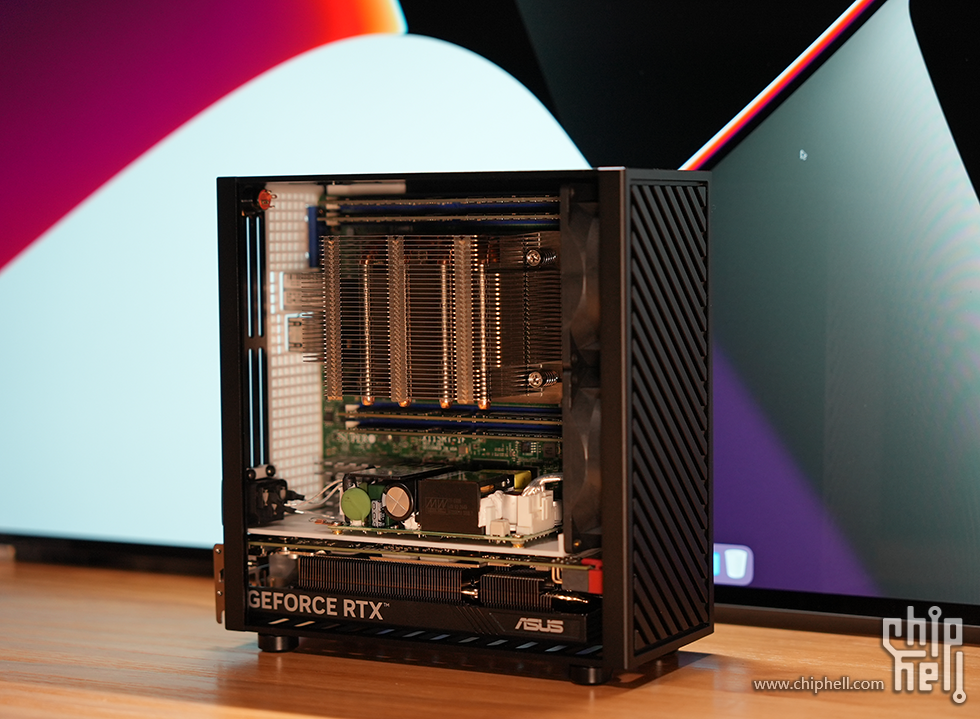

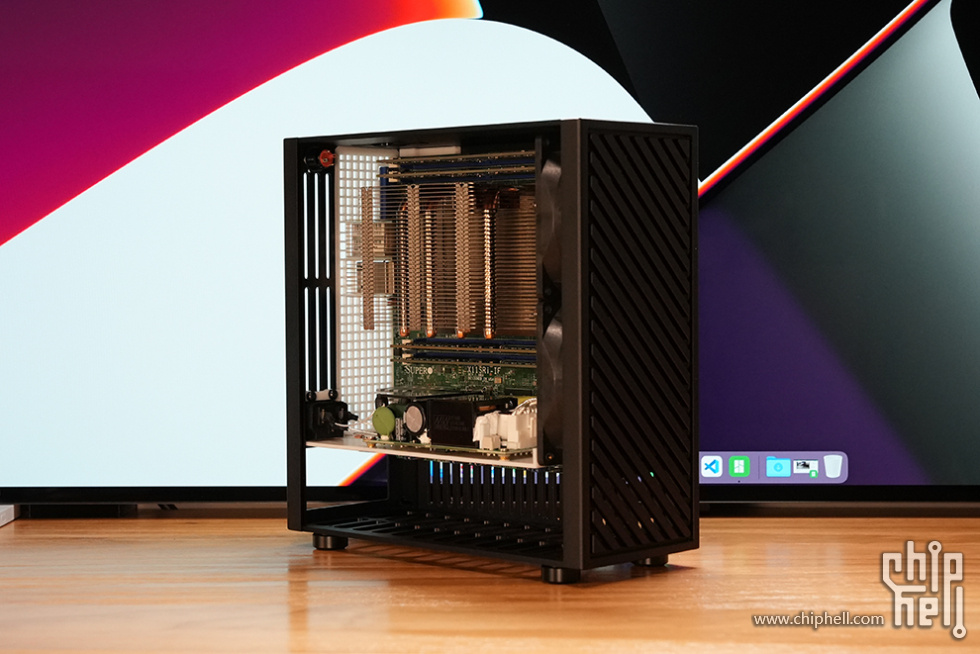

完成！

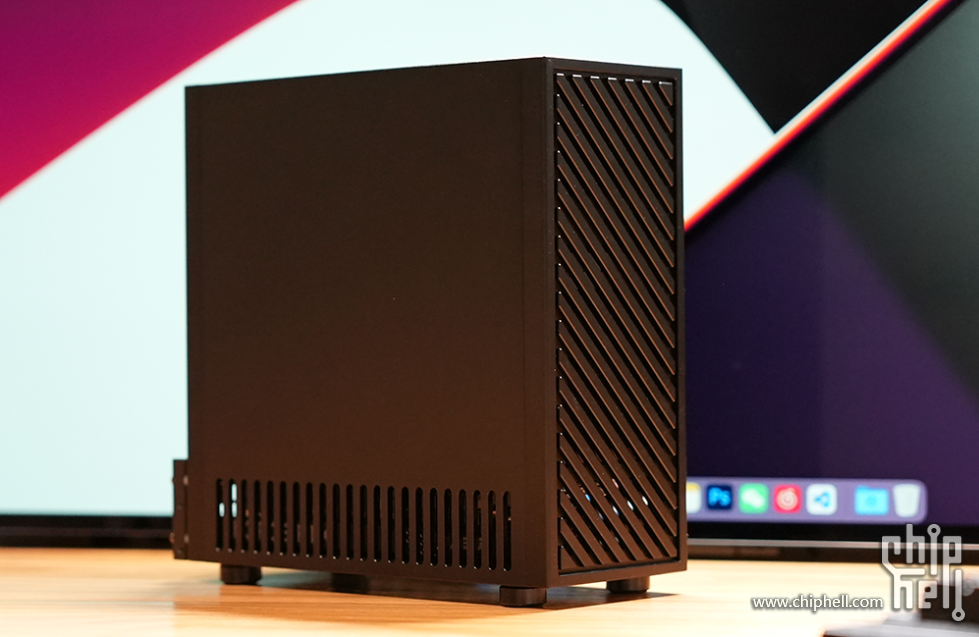

这就是一台10核心、128G内存、4060显卡，但只有4.1L的内置电源ITX主机，价格不到¥5000。


稍后更新烤机部分，看看加了滤网的2800转双8cm风扇能否压制住120w的TDP。

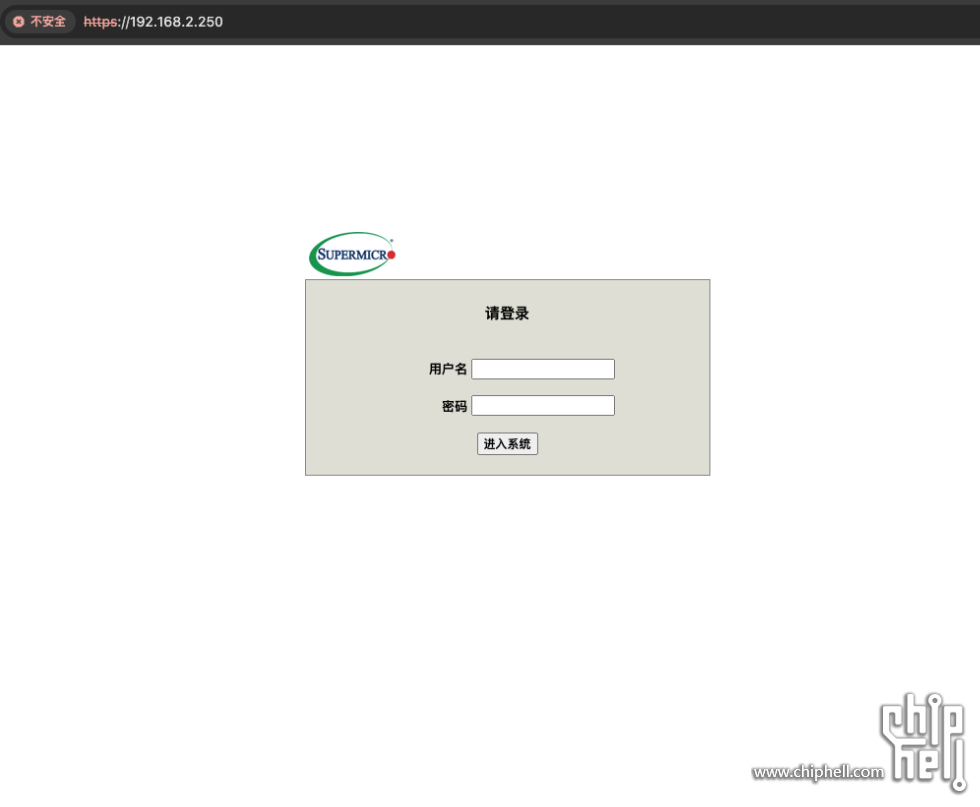

超微的IPMI

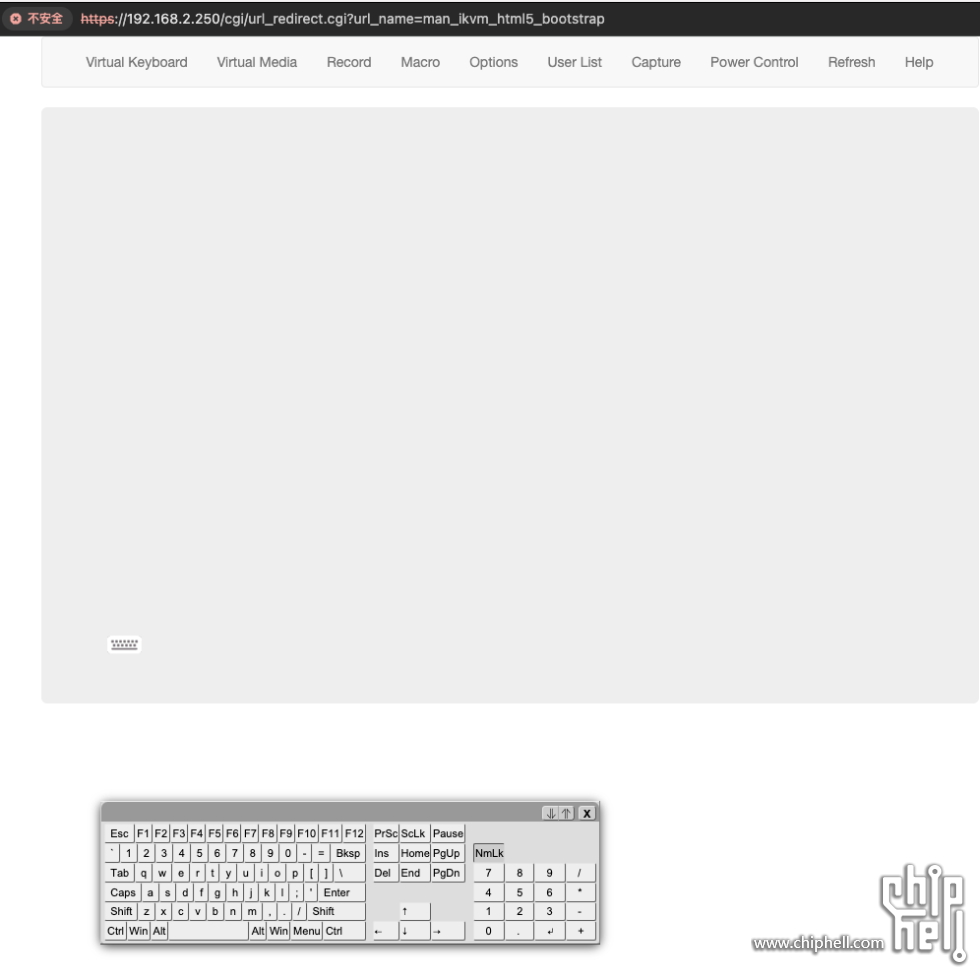

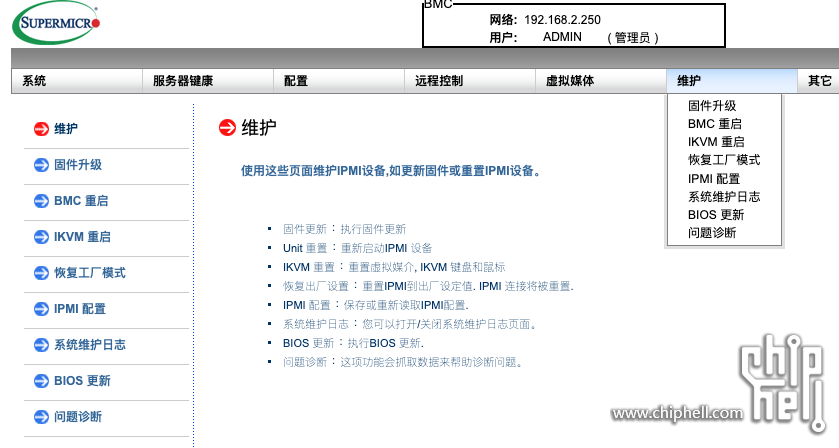

可以远程挂载镜像和更新BIOS，折腾必备



基本的硬件信息

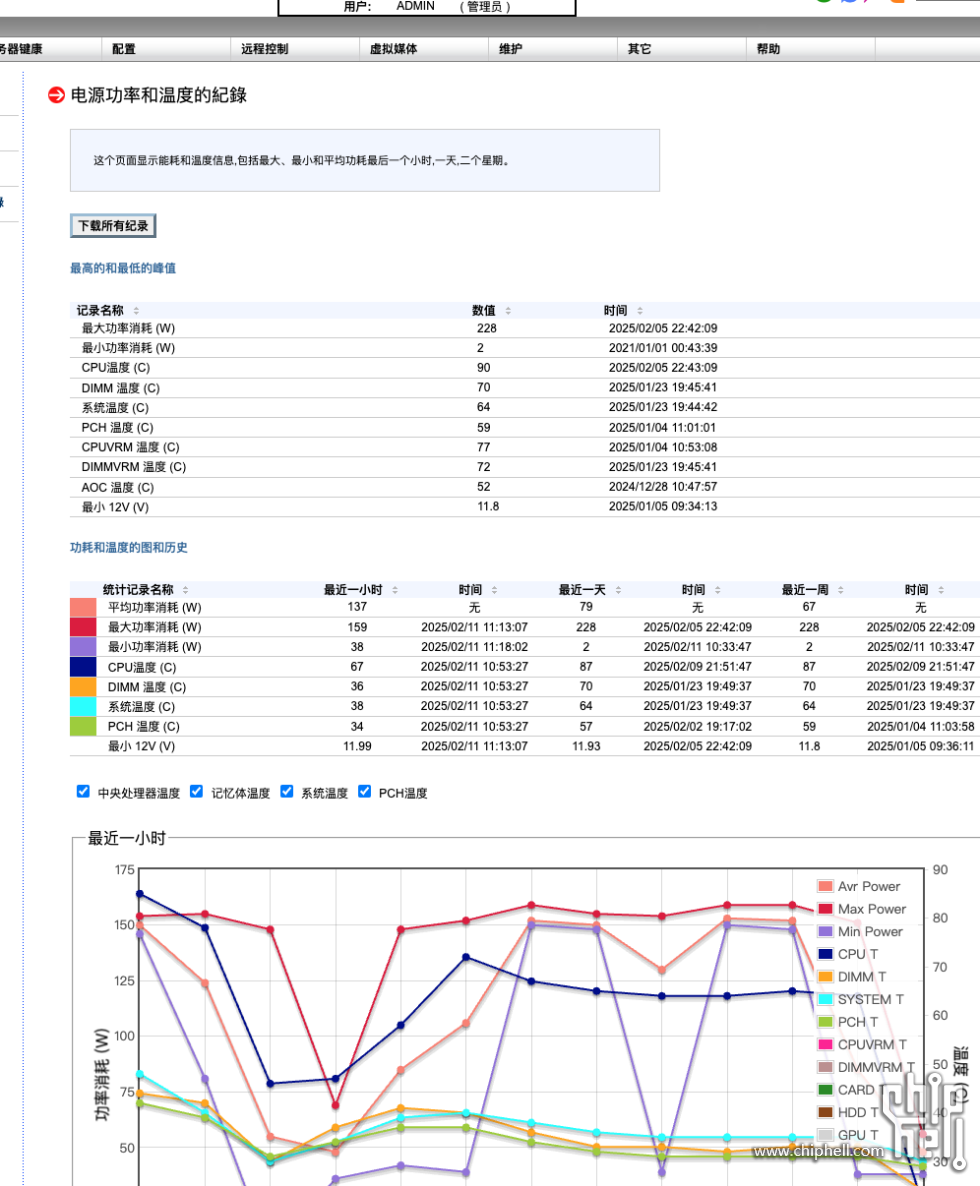

DC12v自带PMBus，可以记录实时功耗与历史数据；


正常是可以通过控制台查看视频输出，但是这个依赖于IPMI的板载显卡，插了独显以后会自动屏蔽板载显卡就没有输出了；

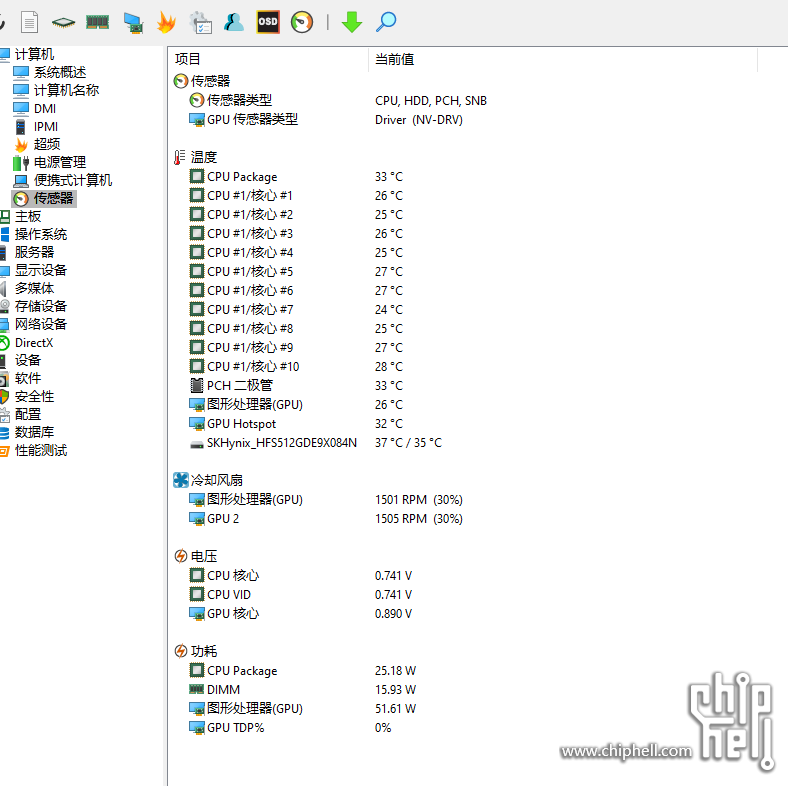

Win10桌面功耗37w，不能算低，处理器温度29度，这时候室温是16度左右


切到AIDA64简单跑个测试

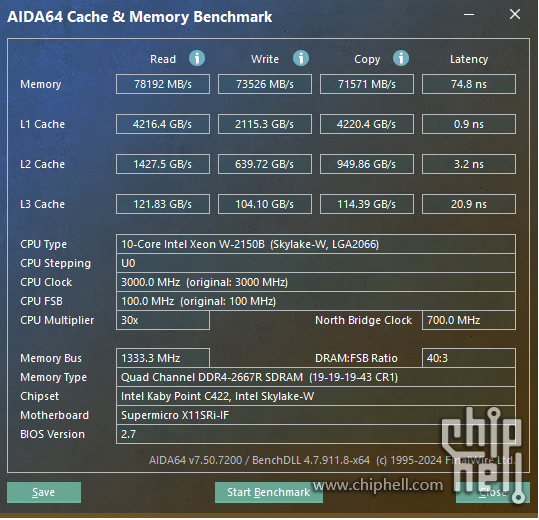

先跑个内存，4通道2666性能还可以，延迟就不行了。




开始烤机
单烤CPU，大概10分钟后稳定69度；


全核睿频在3.7Ghz和3.8Ghz之间跳动，电压1.008v；


平台功耗151w，两个风扇转速基本已满，这是室温16度，如果到了夏天，进风没办法更多的情况下可能会破80，夏天进风防尘网得拆掉；

分隔开区域的好处，CPU满载的情况下，显卡温度很低；

单烤FPU温度基本没差别，电压更低0.83v，但是主频被限制到了2.8Ghz，归根结底还是Apple定制的120w的TDP-down限制了；

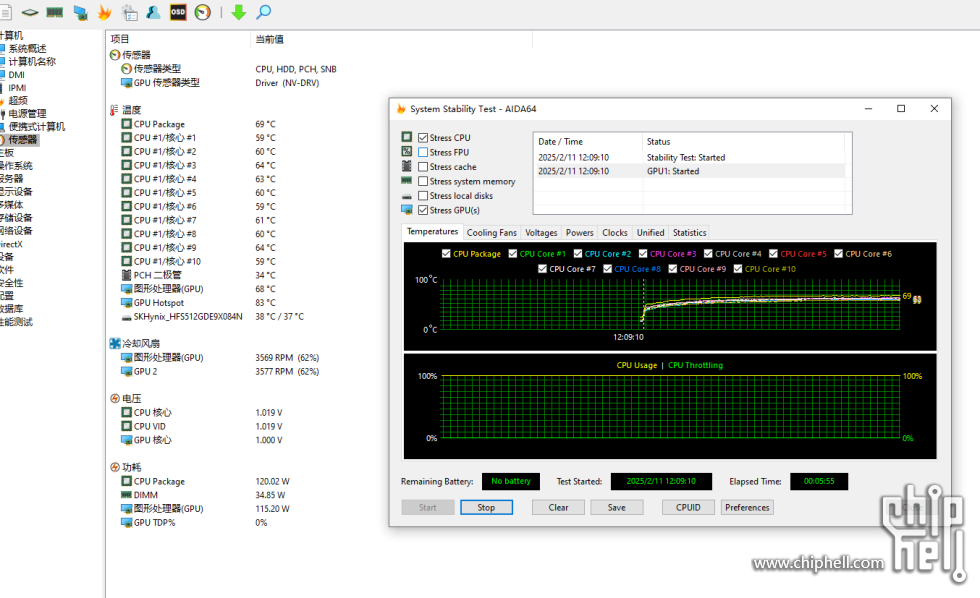

CPU和GPU双烤十分钟


整机功耗226w，可能是AIDA64的GPU烤机问题，显卡并没有跑到对应的TDP；

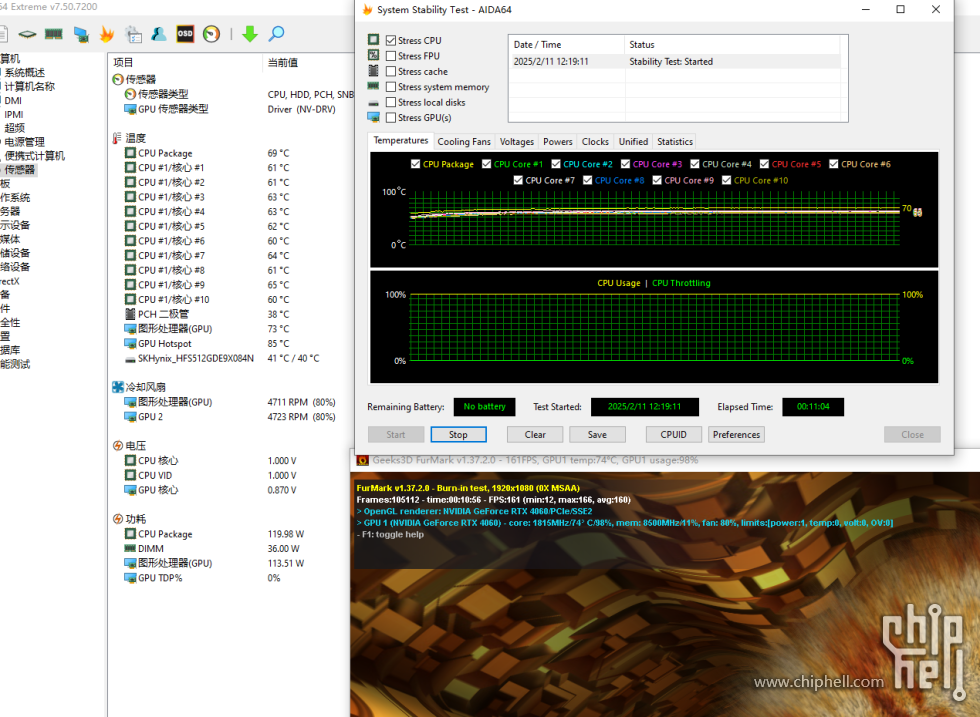

换FurMark烤显卡，和AIDA64烤CPU，10分钟后显卡温度大致在75度，显卡转速80%左右，毕竟底部开孔比较大，CPU和上面一样；

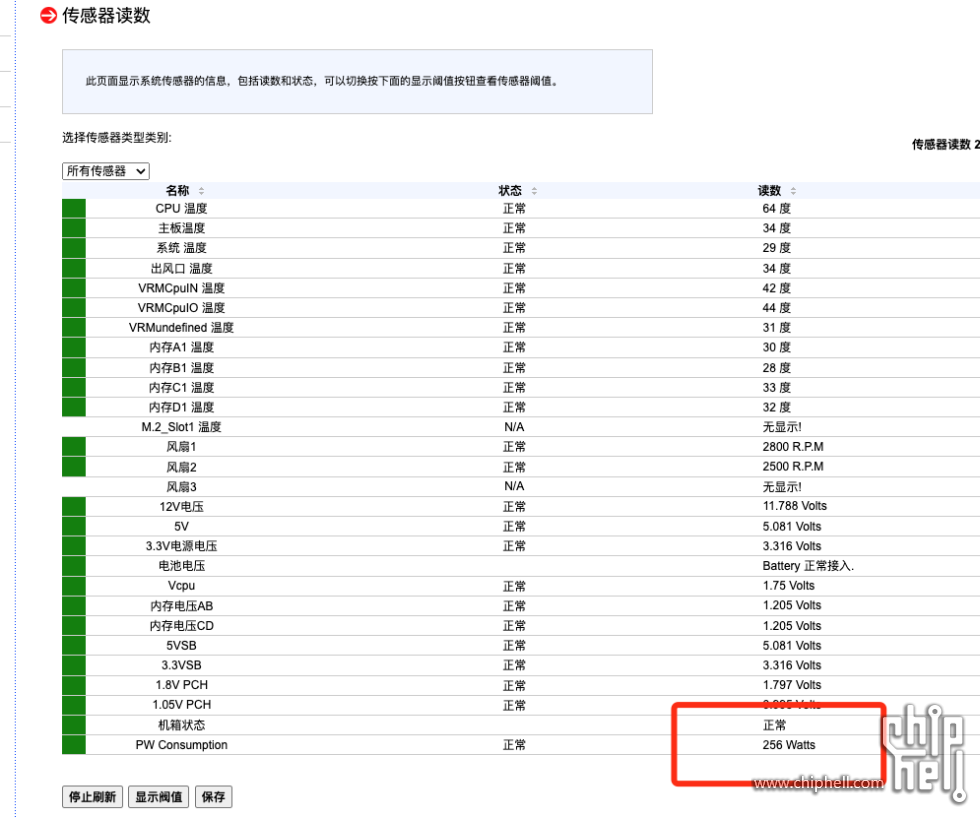

这次功率才算正常，256w，折算下来GPU功耗105w左右；


到此结束；

最后这套平台可能还是拆了显卡放到公司里跑ESXI，但DIY就是享受折腾的这个过程，和平台配件最终用途无关，可以填补一阵子的空虚了 ；

感谢观看！
