[第十届机王争霸赛]ATX组——绯月镜海 by hnucc628

hnuccc628

各位CHH的朋友们新春好！这是我第二次参与机王争霸赛，本次为大家呈现一套纯白海景房主题装机方案。受现象级电影《哪吒2》的视觉冲击启发，特别选用红色光效增添节日氛围。恰逢正月收官之日，在此恭祝各位坛友新春吉祥、蛇年顺遂、身体健康！

本次装机特别选用影驰全家桶方案（显卡/机箱/电源/散热），配合白色系主板打造纯净视觉体验，CPU则是选择了9600X，主板选择来自华擎X870e 钢铁传奇，一款白色系主板，最终的配置清单如下：

配置清单：
CPU：AMD R5 9600X
主板：华擎 X870 Steel Legend WiFi
显卡：影驰 RTX4070 Super 大将白色
内存：光威天策 DDR5 6400Mhz 16G*2
固态：三星 PM9a1 1T
散热：影驰 星曜G360
机箱：影驰影舞者 白色
电源：影驰GS850 金牌全模组

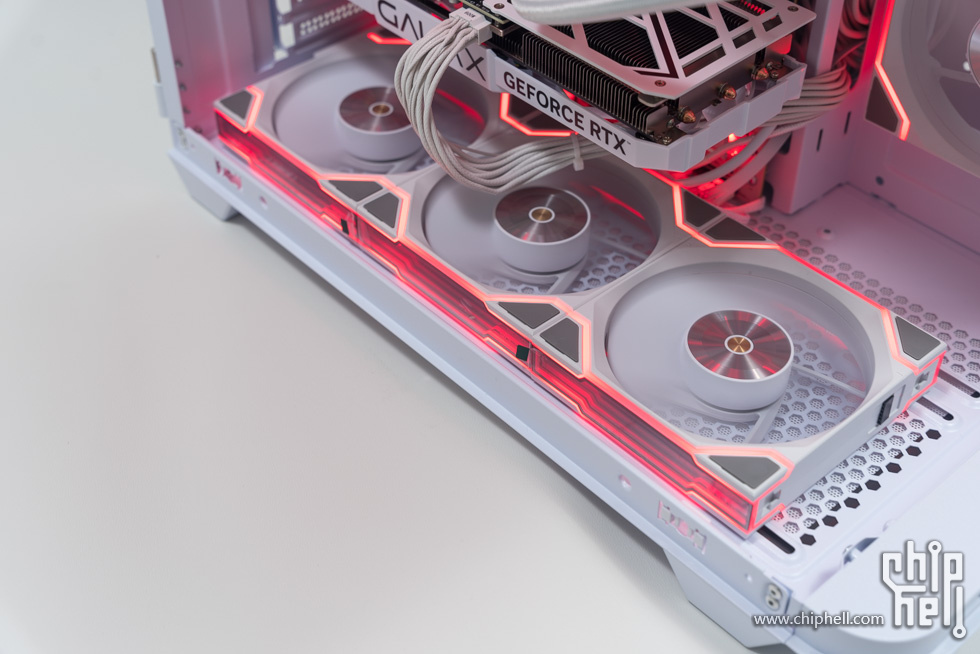

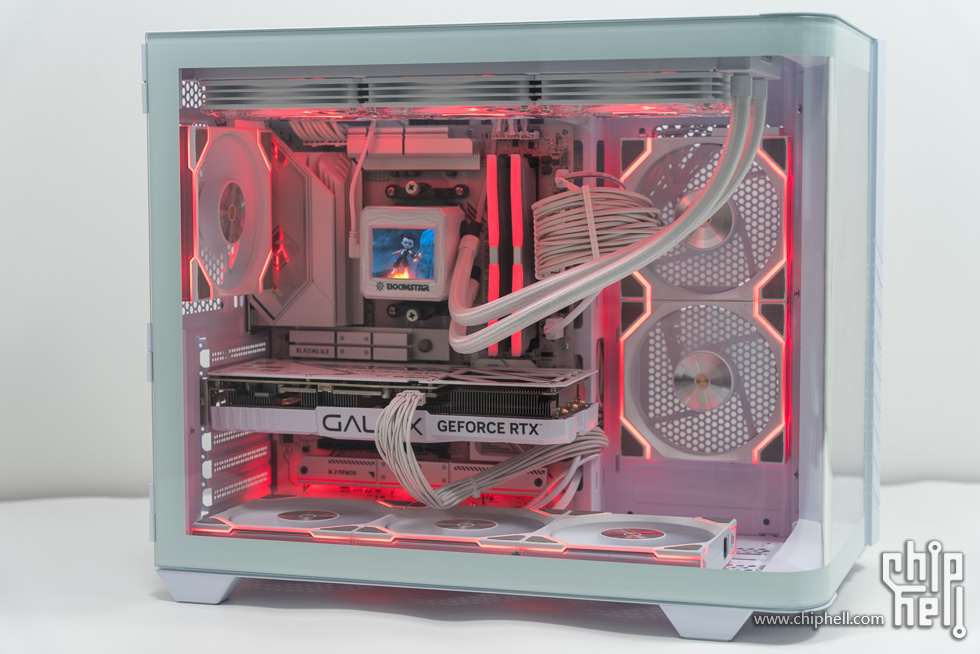

最终效果：

hnuccc628

硬件全家福



主板开箱，整体也是采用白色系包装


支持最新的wifi7，并且支持灯光同步


整体配件如下

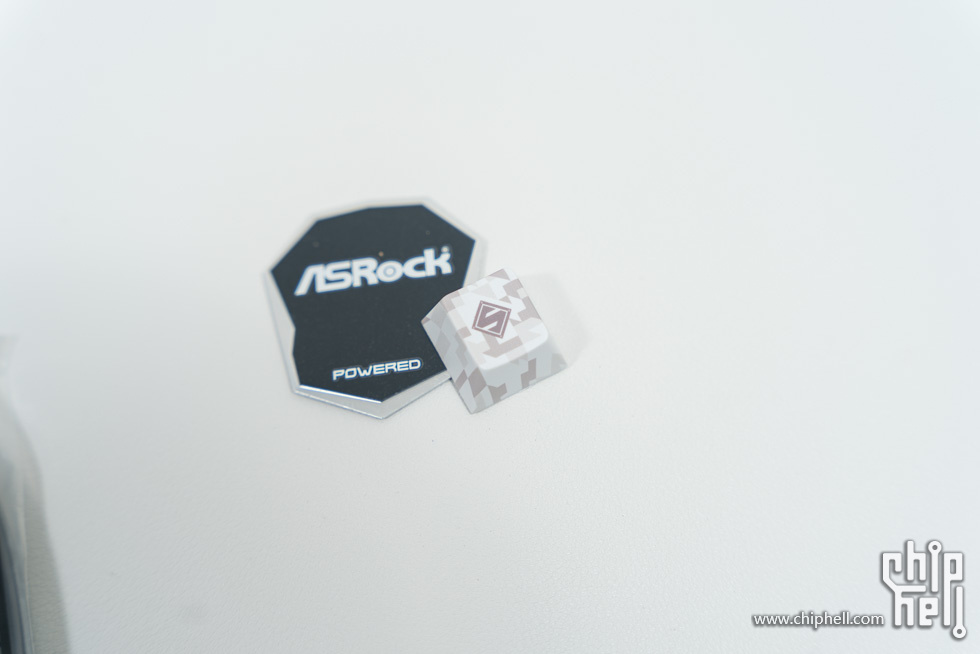

附赠带logo的盾牌


还有个可替换的机械键帽


主板上的型号命名


开机状态指示灯

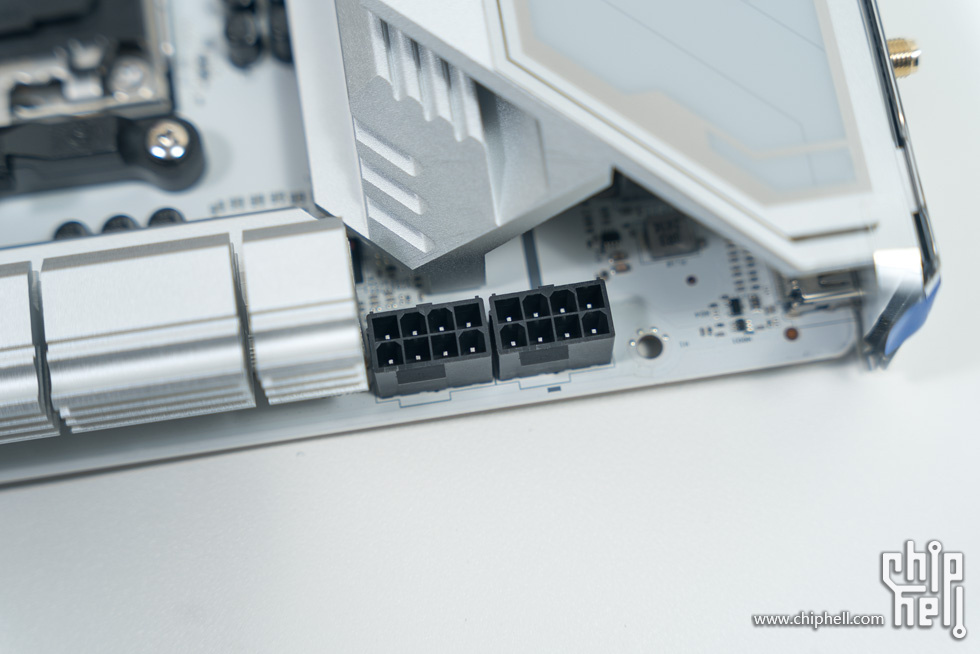

CPU供电采用双8pin


增强型散热片护甲

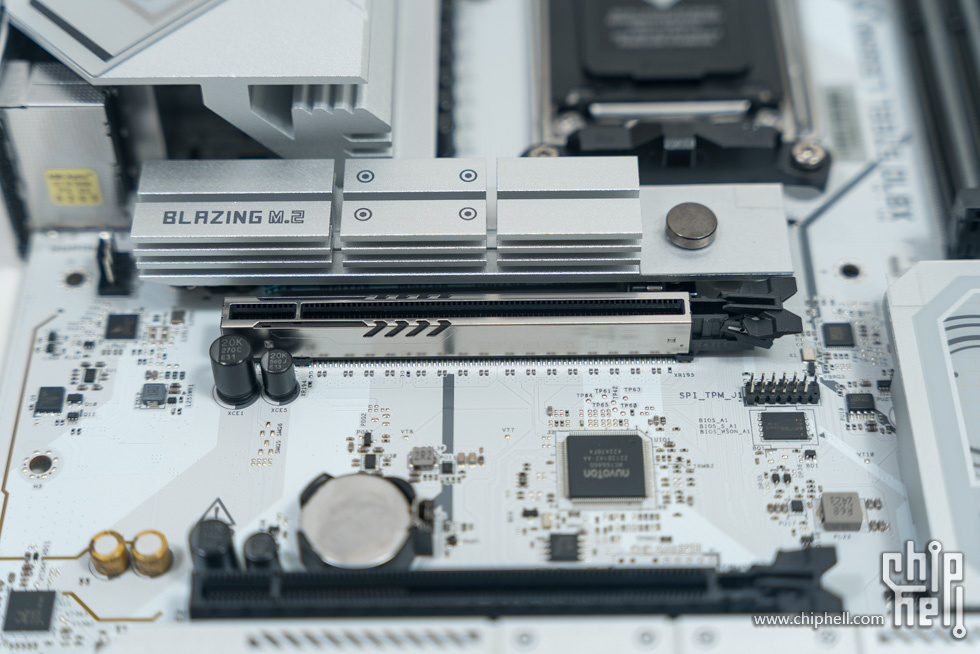

固态硬盘散热马甲，采用的快拆设计模块，Blazing M.2 接口采用最新的 PCI Express 5.0 标准，最高 128Gb/s 传输速度

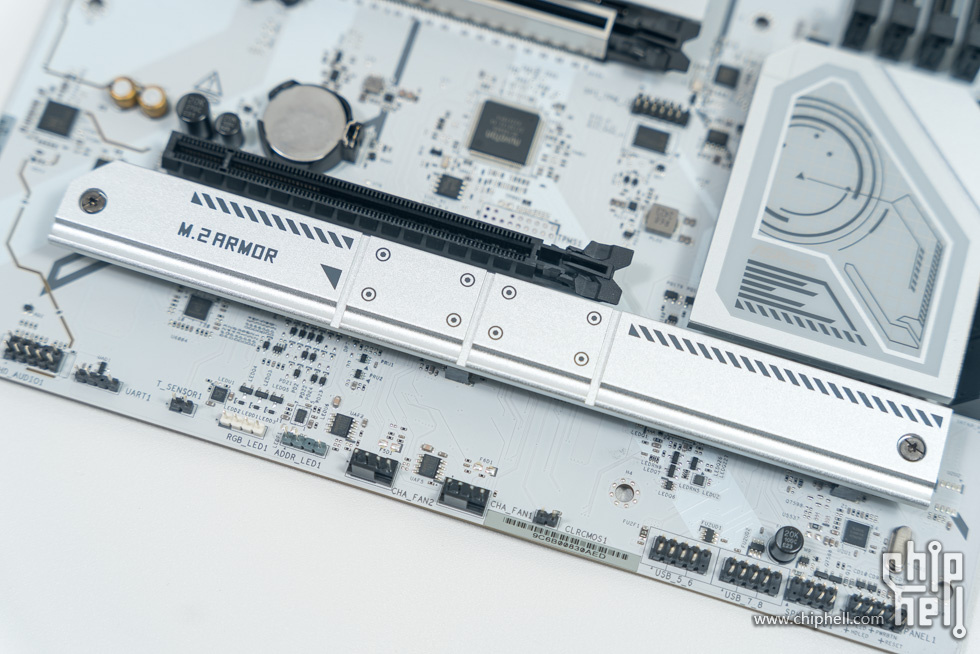

第二个固态硬盘散热马甲



加大型 M.2 散热器


散热马甲上的个性化图案


PCI e插槽上的钢铁马甲

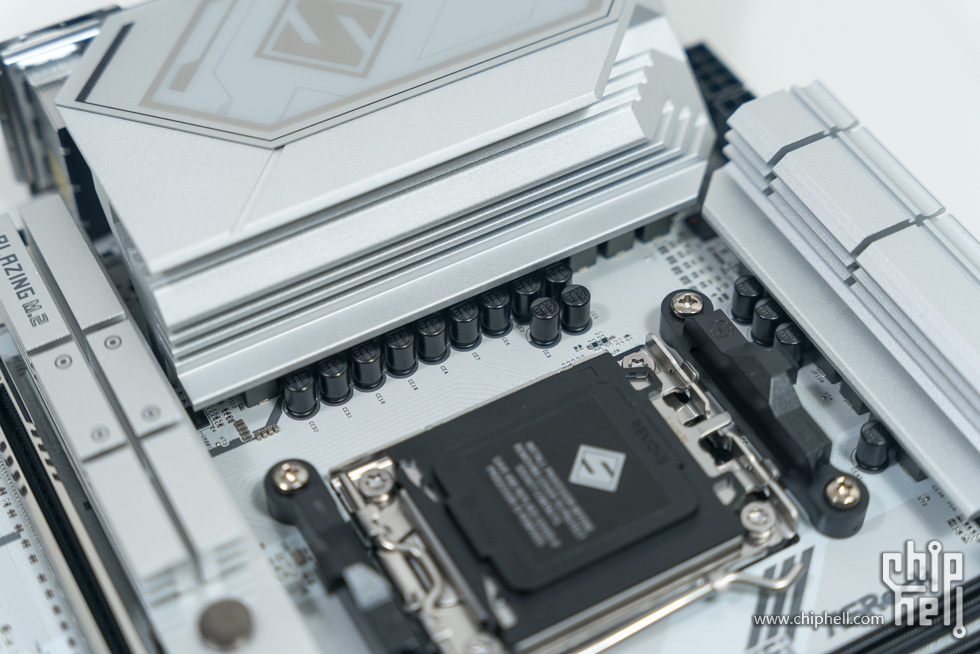

主板供电采用14+2+1 相供电


铝合金散热马甲


20K Long-lasting 黑色电容 (高品质导电聚合物电容器)




主板IO，分别是 1 x HDMI、1 x 光纤 SPDIF 数字音频输出、2 x USB4 Type-C 、3 x USB 3.2 Gen1 Type-A  、2 x USB 3.2 Gen2 Type-A  、4 x USB 2.0 接口、 1 x RJ-45 网卡、 1 x BIOS 一键更新按钮、1 x 线路输出、1 x 麦克风输入插孔


背部视角


USB接针和跳线

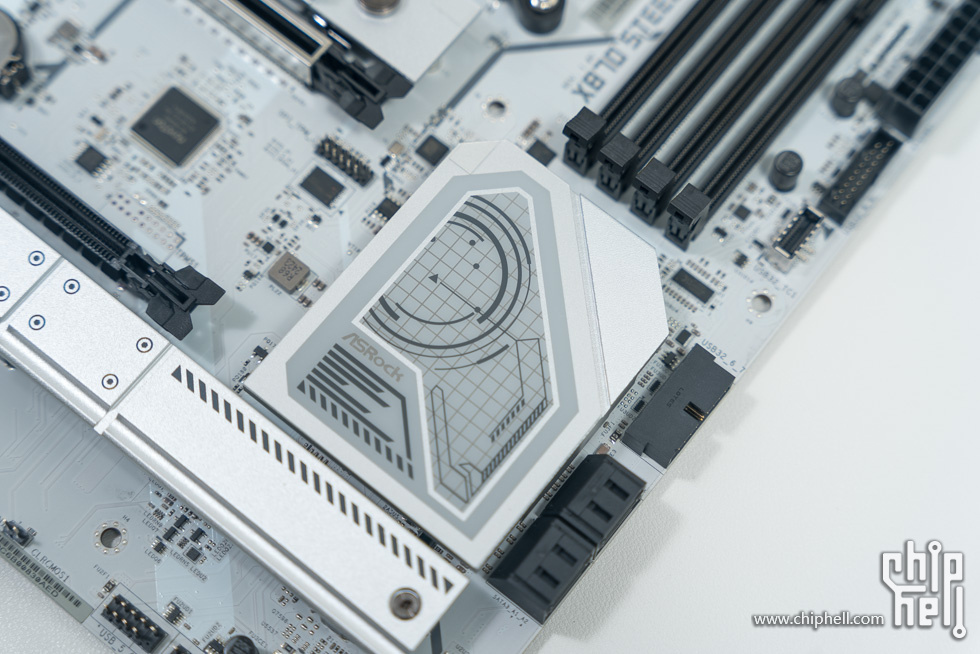

主板上的控制芯片


快拆按钮，按下后抽拉便可弹出



SATA、USB接口


DDR5内存插槽，也是支持XMP 和 EXPO


影驰星曜G360一体式水冷，外包装也是采用二次元包装

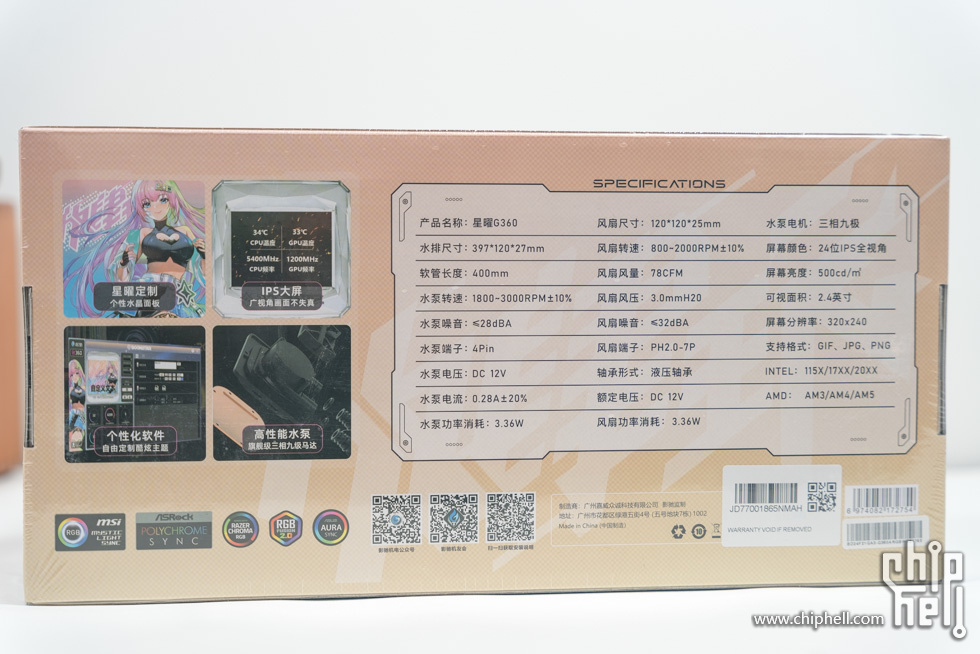

包装背部上也是标注了各项参数


配件及说明书


散热冷排特写，采用的是高密度低水阻力的S型散热鳍片


出厂即预装了风扇，省去了部分装机时间


带光效的扇叶，最大风量78CFM，转速区间800-2000RPM


扇框上采用钻石切割设计

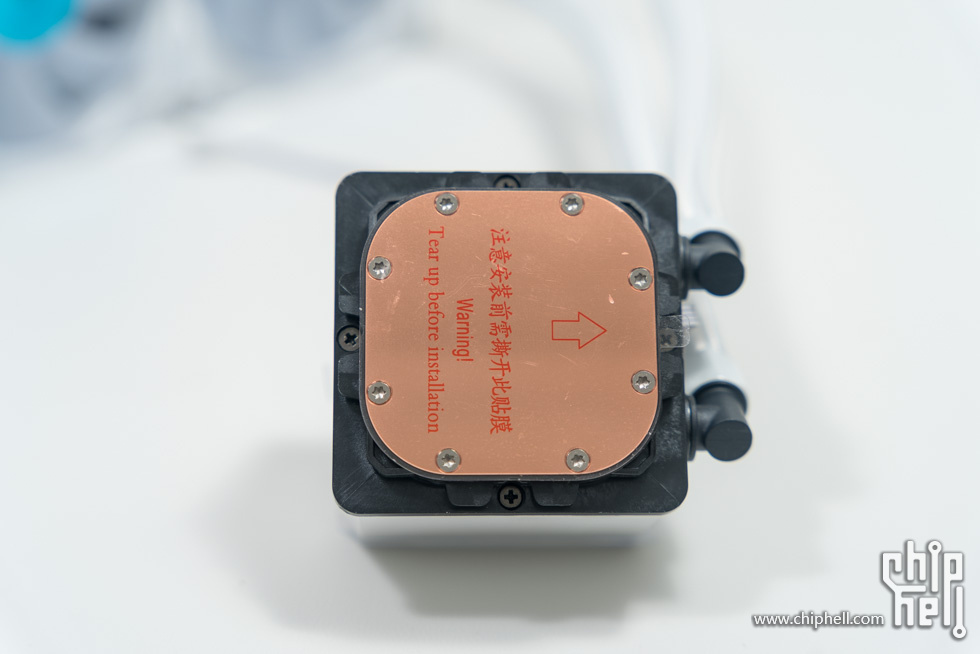

水冷头，没有预涂硅脂，需要撕膜

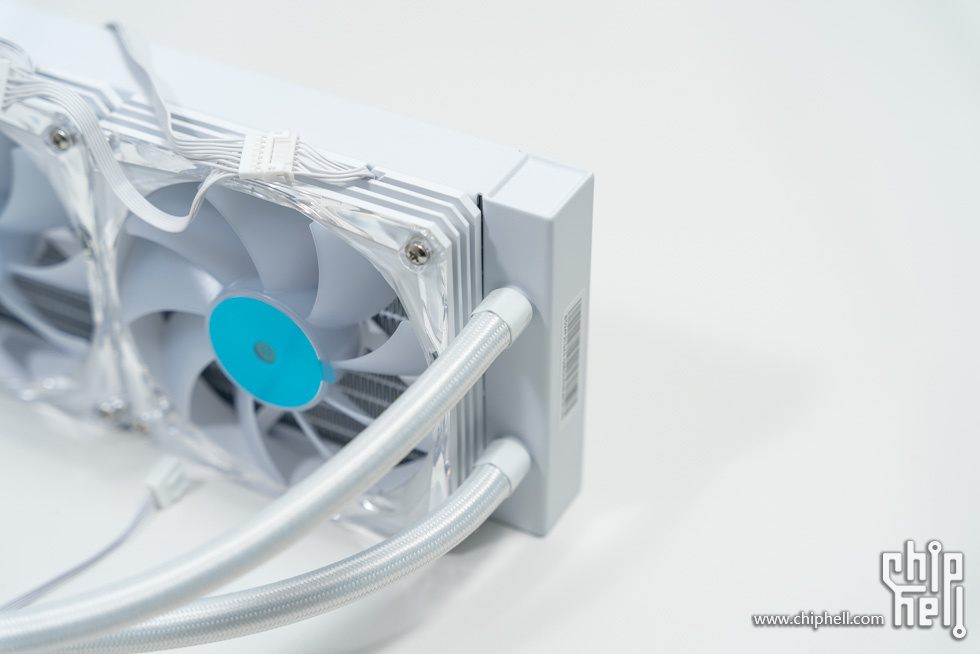

高密度编织水冷管，提升产品的耐用性


水冷头带2.4寸IPS屏幕，屏幕亮度500cd/平米，分辨率320*240，提供颜色24位IPS全视角

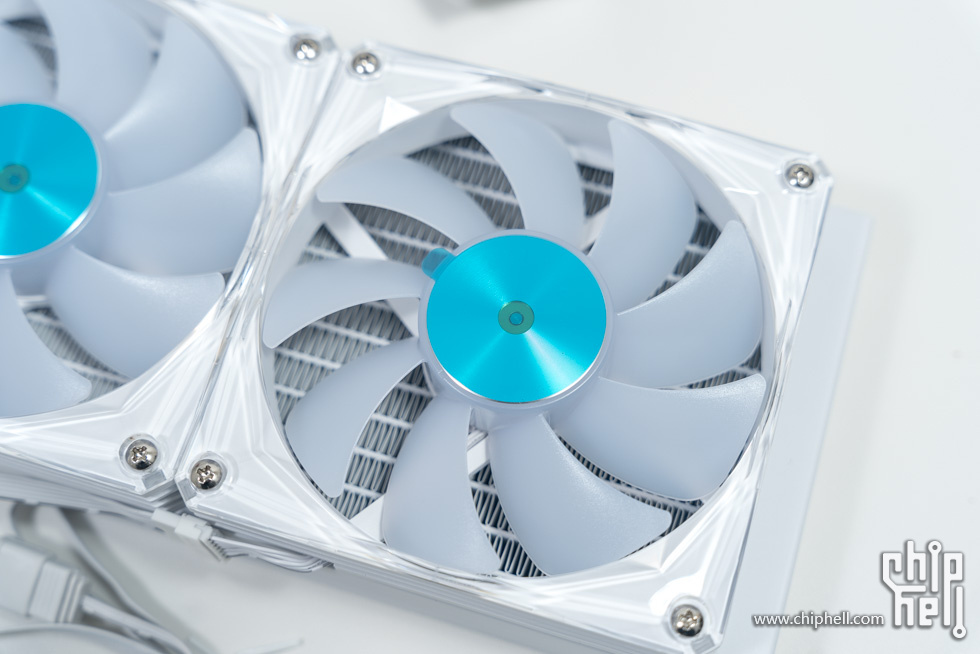

冷排风扇特写

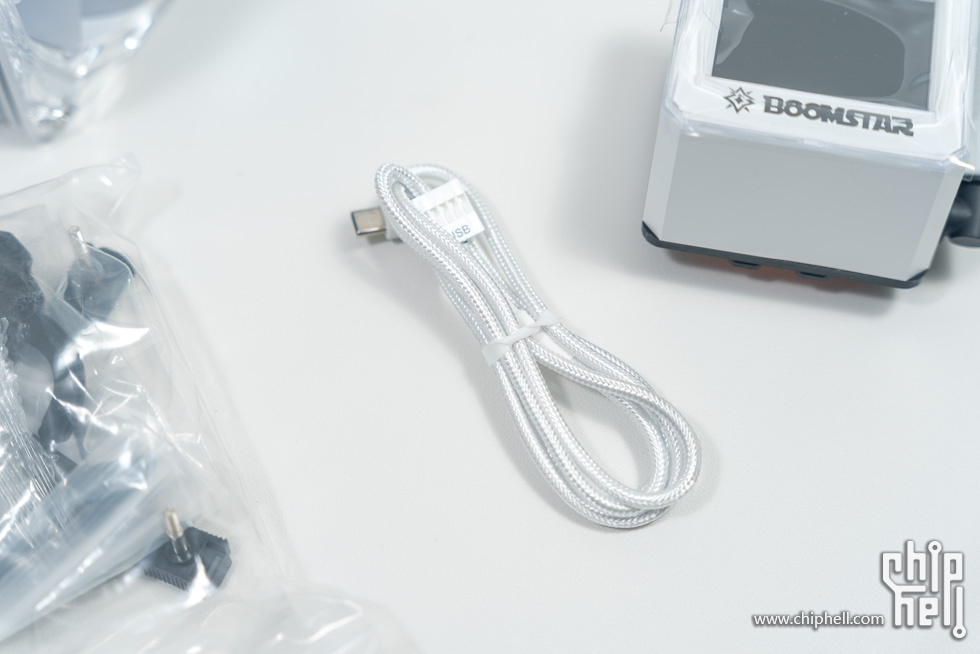

用于控制冷头特效的连接线，需要连接usb接头，冷头可通过影驰官方软件实时对CPU/GPU温度进行精确读取与显示，还能自定义gif主题，图片支持GIF、JPG、PNG



4070super 大将W，同样为一款纯白主题的显卡

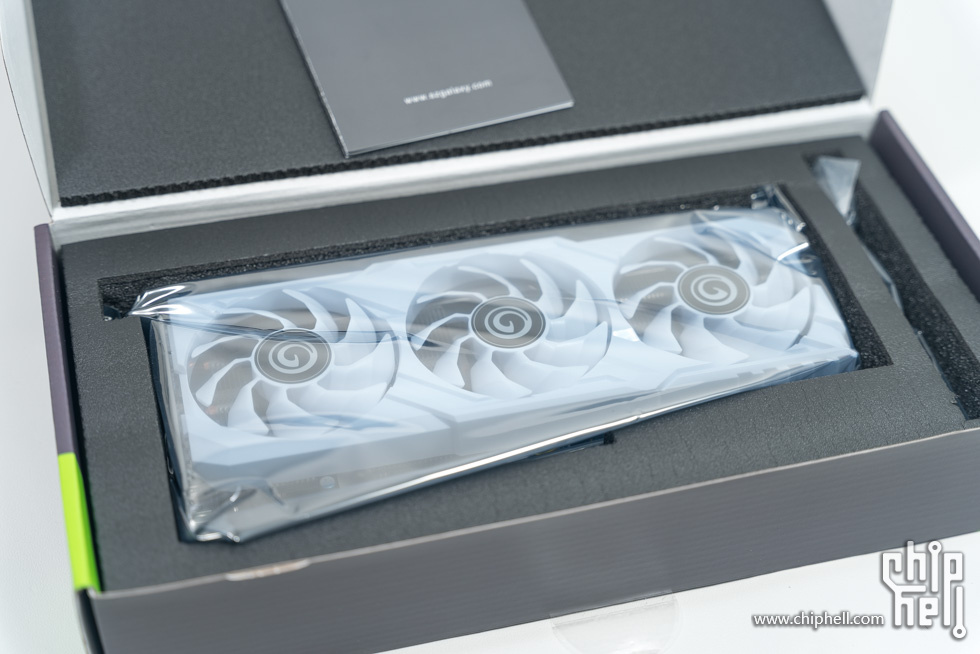

开箱细节


2.5 槽设计，整体重量比较轻，三围分别是 282*127*44mm，无需支架即可固定在机箱内

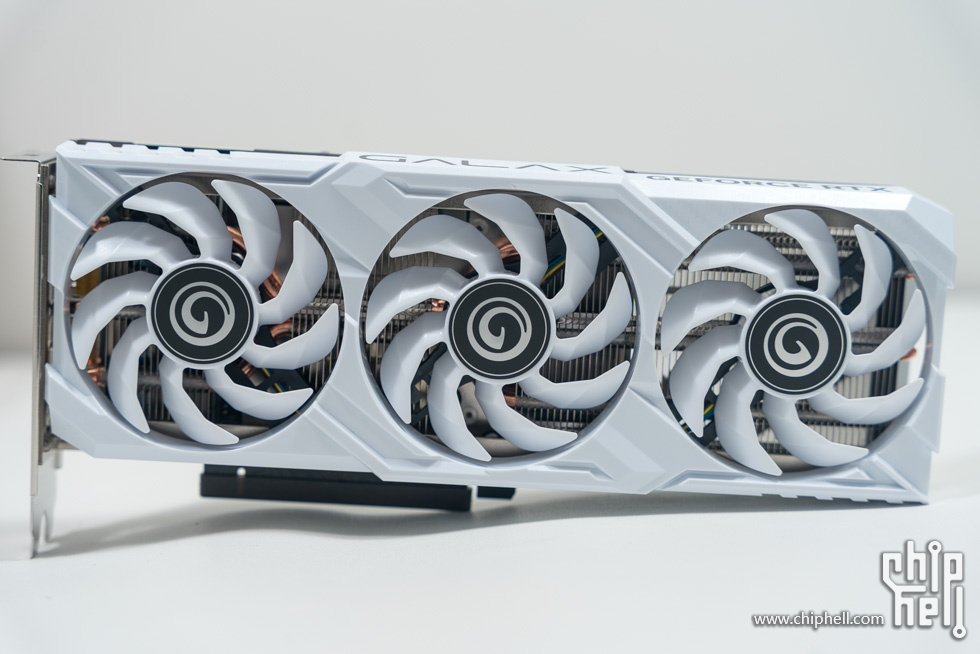

显卡正面，依旧是三风扇设计，扇叶上带有凹凸纹理


顶部的logo标识，供电接口依旧是12+4Pin


背板设计比较中规中矩，左侧是印有 GALAX 和 GEFORCE RTX 的标志的图案，外露的螺丝排列非常规整，金属材质有利于快速导入热量


散热模块，鳍片也是比较规整




风扇特写


I / O 接口挡板采用深灰配色，接口方面配备了 3*DP1.4a 接口和 1*HDMI2.1 接口，最高支持 8K60Hz 输出


影驰 名人堂GS850金牌全模组850W电源，

包装上可见采用全日系电容、atx3.1规范，原生PCIE5.1、80plus金牌，并有10年质保

名人堂标志

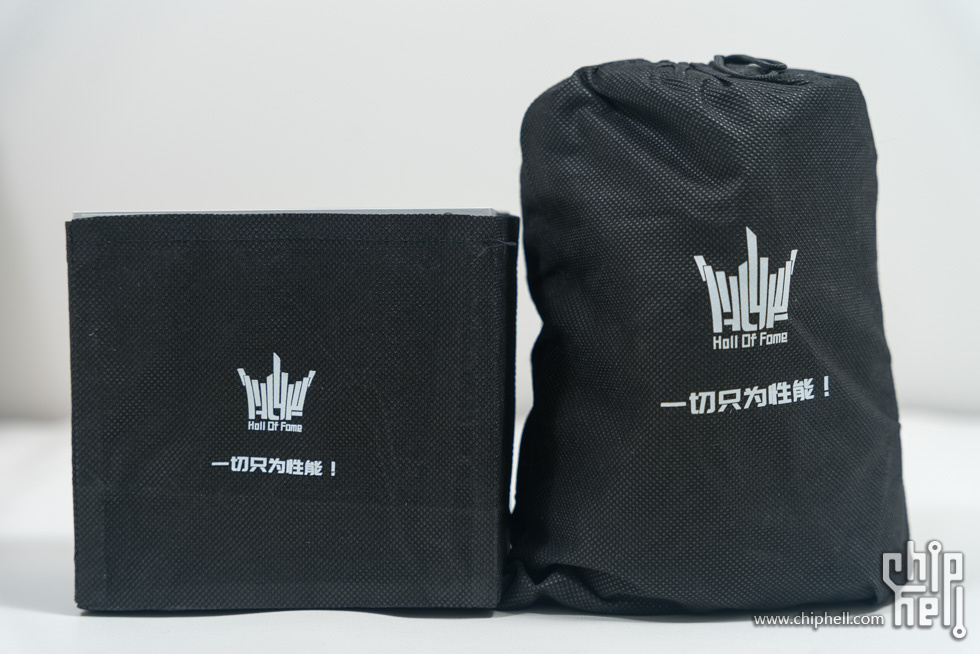

电源内部物件一览


分别是电源本体和线缆


电源也是纯白色设计，正面同样有HOF标志装饰

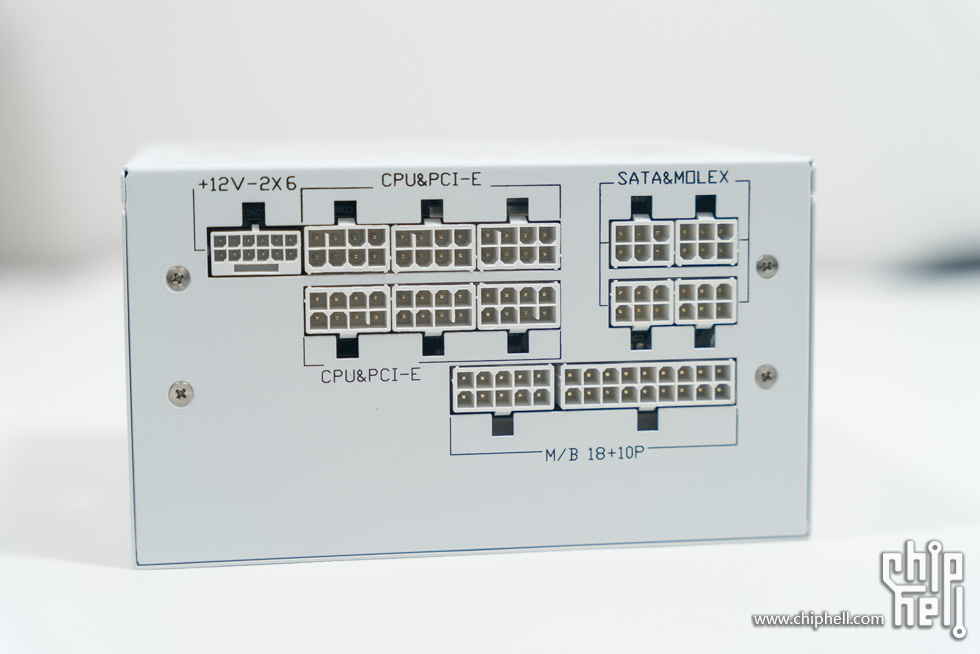

全模组接口分布

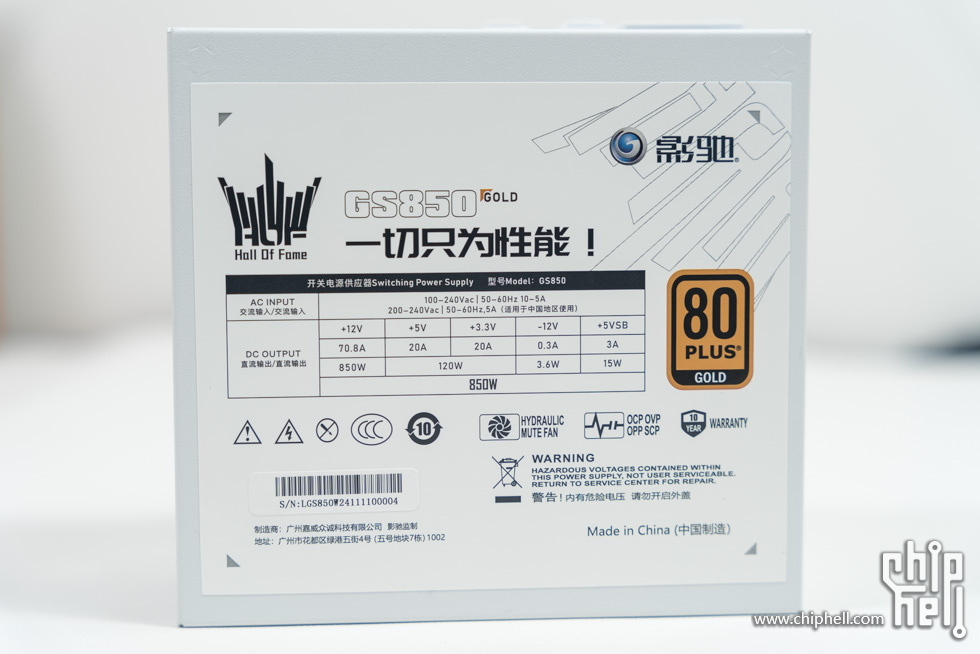

性能规格参数


插头部分、开关及一键启停按钮

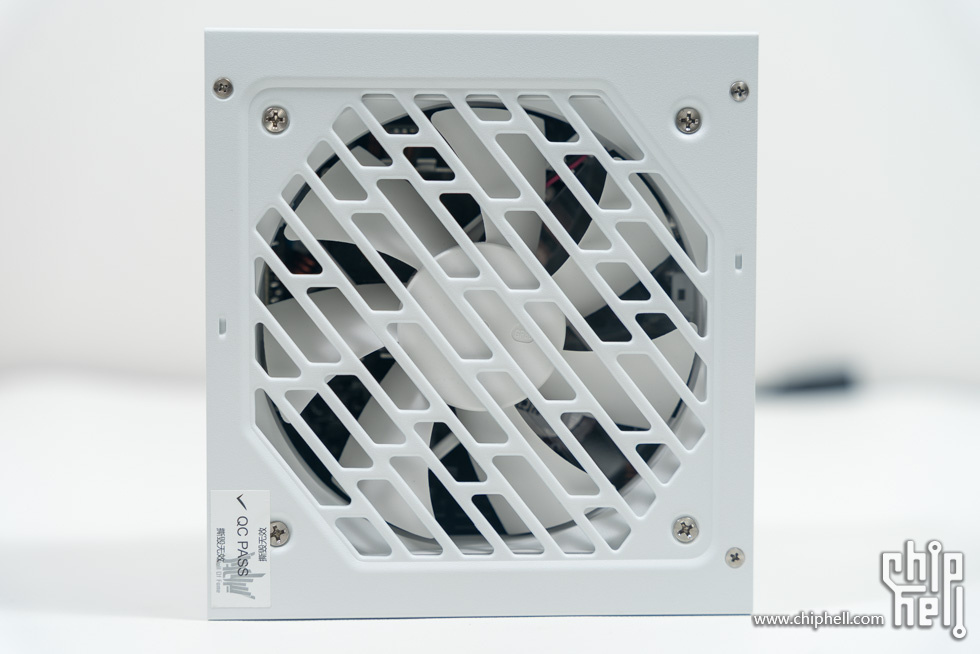

散热风扇，也是保持了内外兼白

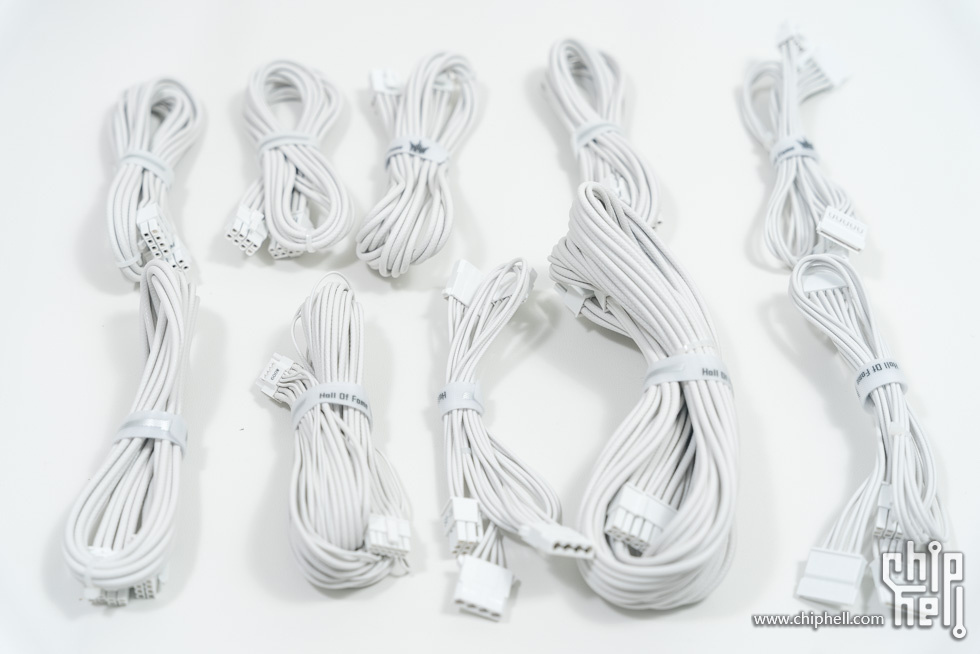

附赠的白色线缆，独立捆绑


压纹工艺细节，对于走线比较友好

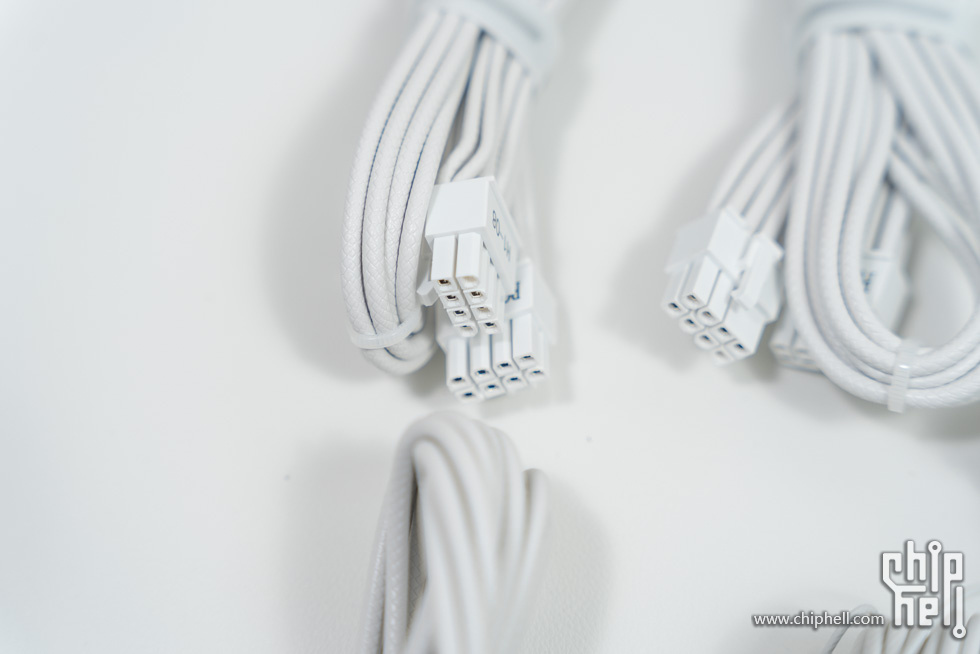

接头部分也是采用了白色


采用魔术贴进行捆绑


散热风扇，本次总计6枚风扇，3连包*1，独立风扇*3，均为无线拼接的积木


独立风扇外包装


风扇本体，扇叶上没做RGB处理，RGB主要集中于扇框

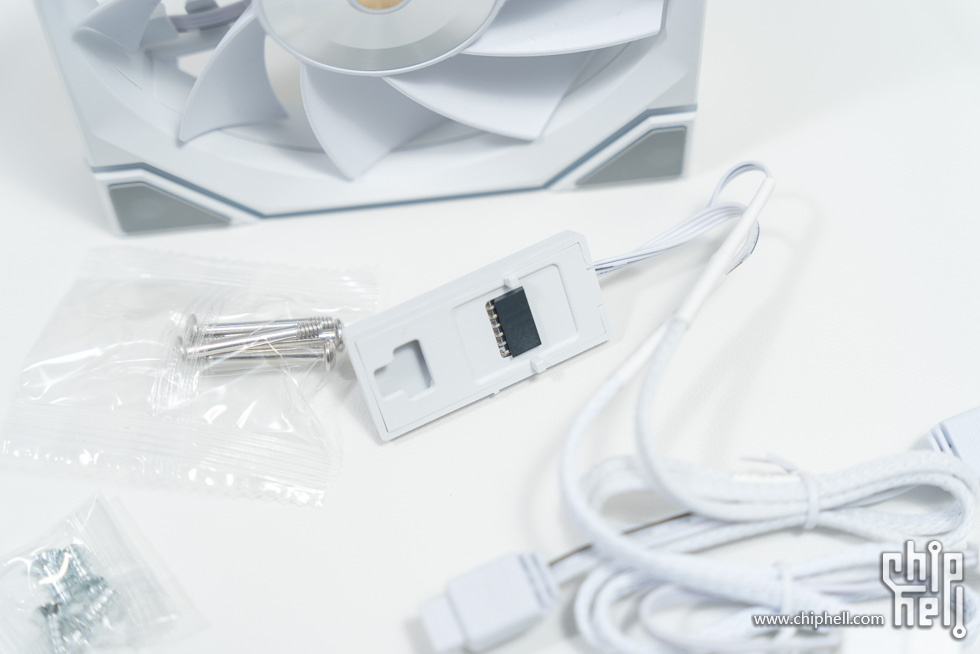

积木连接线，公头


积木连接线，母口


风扇四角分别带有硅胶缓震垫

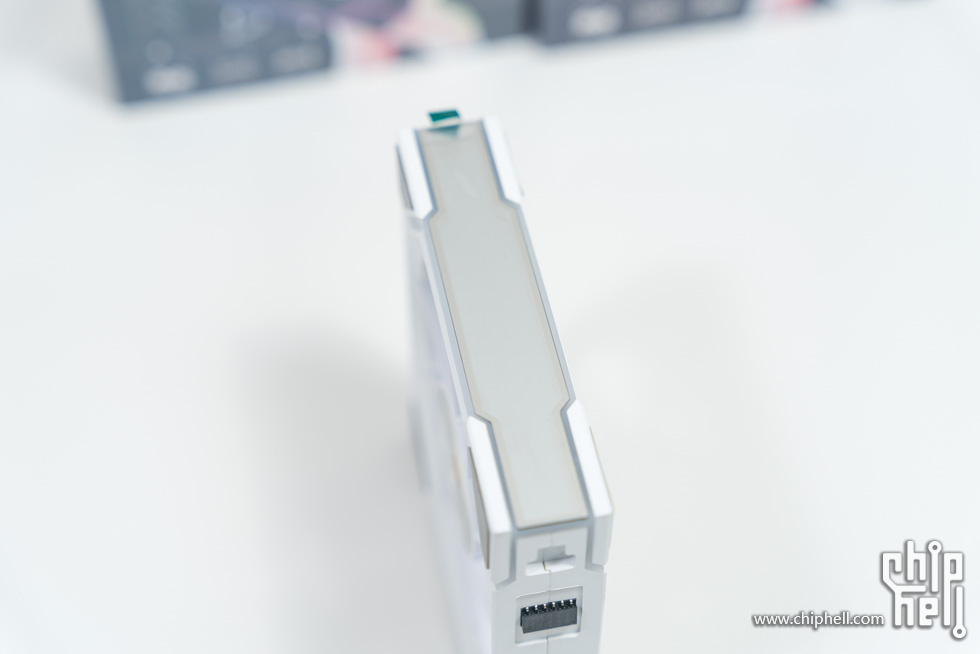

侧面灯带


正面的灯带，轴体为高性能来福轴承


三连包包装


三连包扇叶正面


三连包扇叶正面

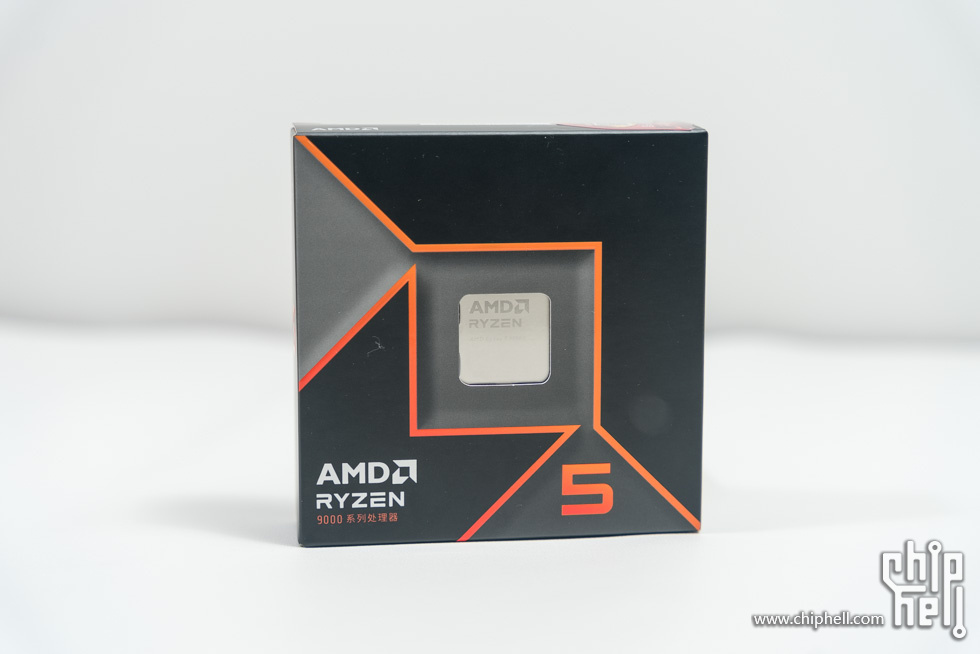

CPU为AMD 9600X，6核心12线程


外包装中规中矩


配合使用的防压弯支架

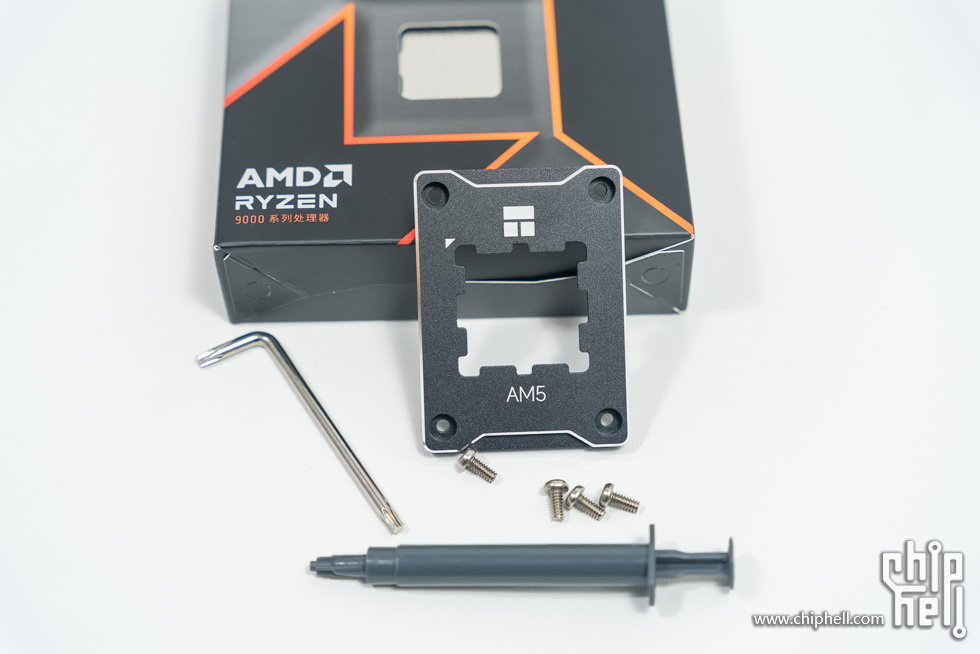

保护支架配件一览



内存为光威的天策16G*2


银白色马甲比较契合纯白主题


6400频率，C32时序


同样带有RGB灯条

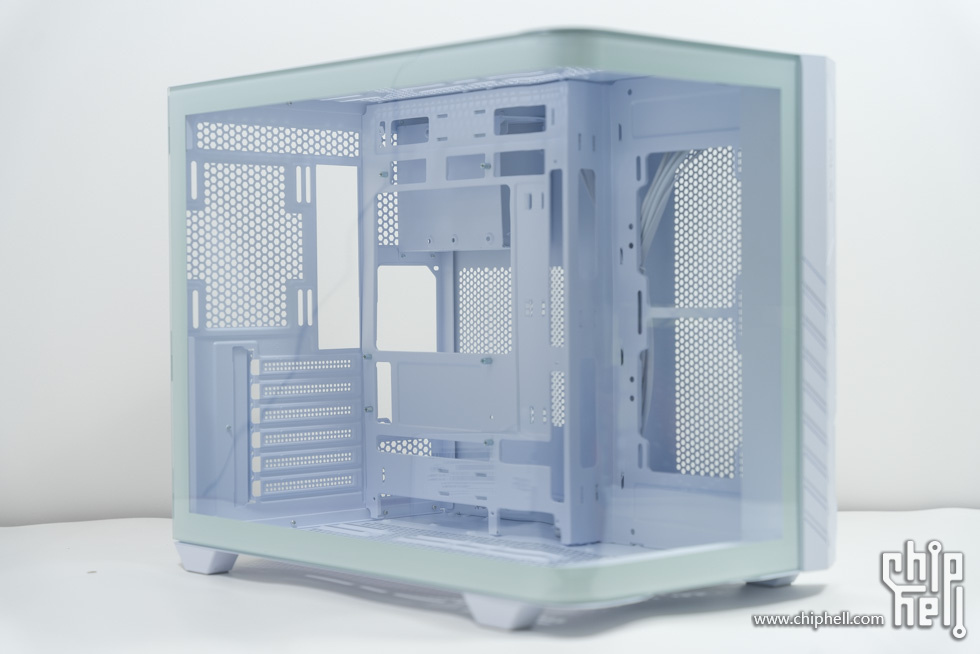

影舞者机箱为一款大曲面玻璃海景房机箱


一块玻璃尽可能保证了视觉连续性


正面视角

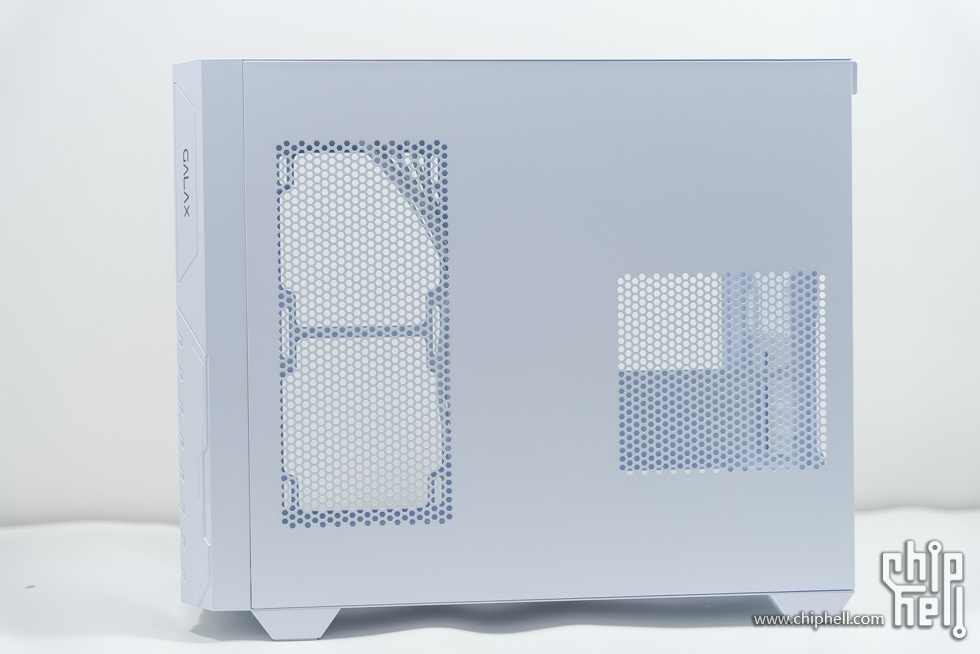

另一侧面侧面45度，金属侧板上做了散热开孔


散热版上预留了两个风扇安装位


金属侧板也是采用手拧螺丝进行拆卸

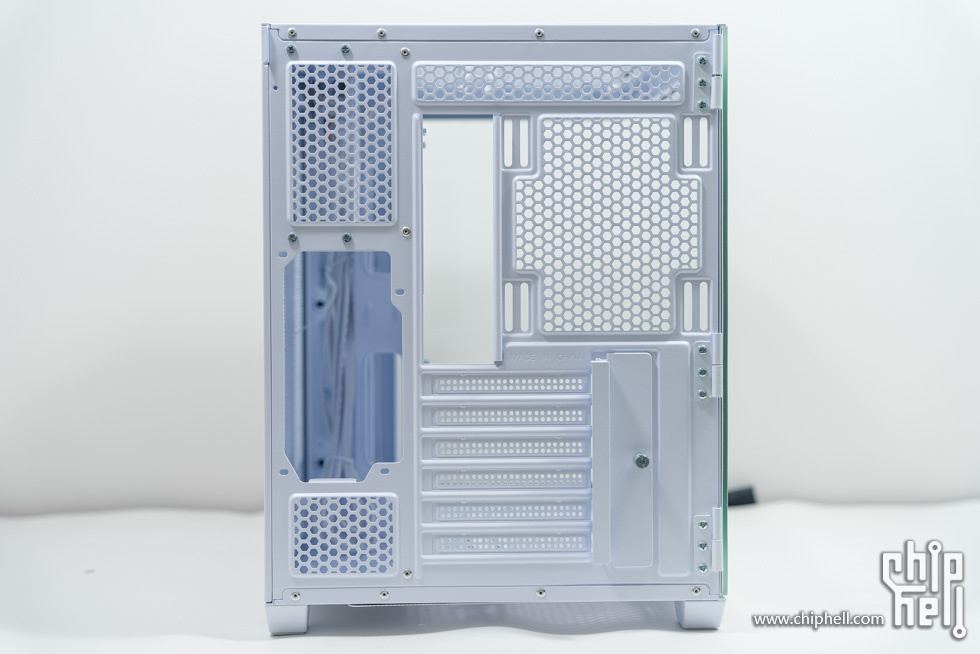

机箱背部视角




机箱上的影驰logo图标

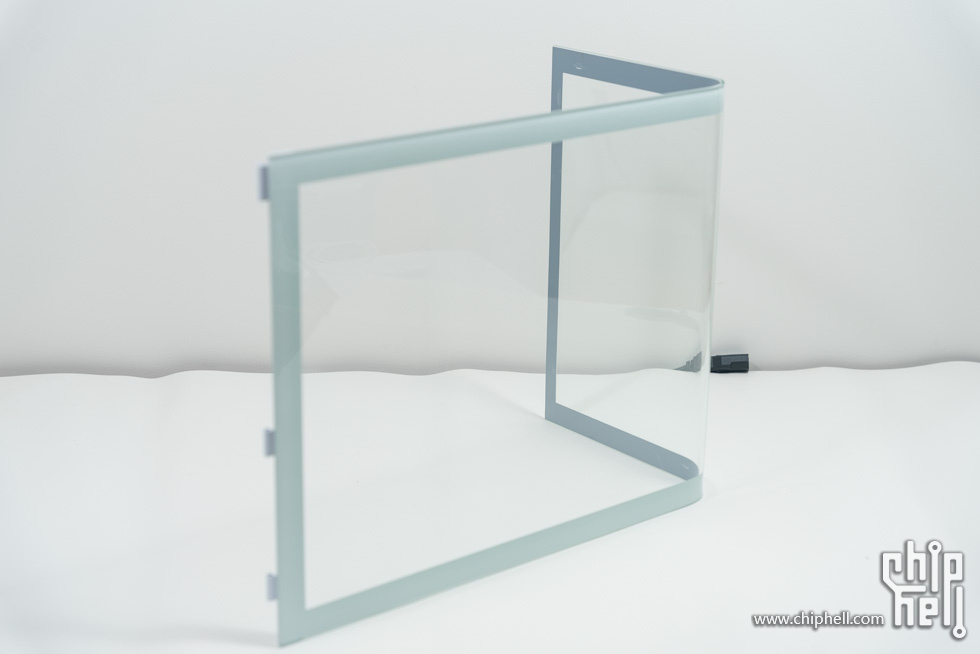

拆后的无缝弧形玻璃，提供曲面环视的广角视觉


玻璃固定采用翻门卡扣式合页设计


顶部的IO接口面板，从左至右依次是 开机，重启，音频、USB2.0，USB3.0和Type-C


顶部也带有磁吸防尘网

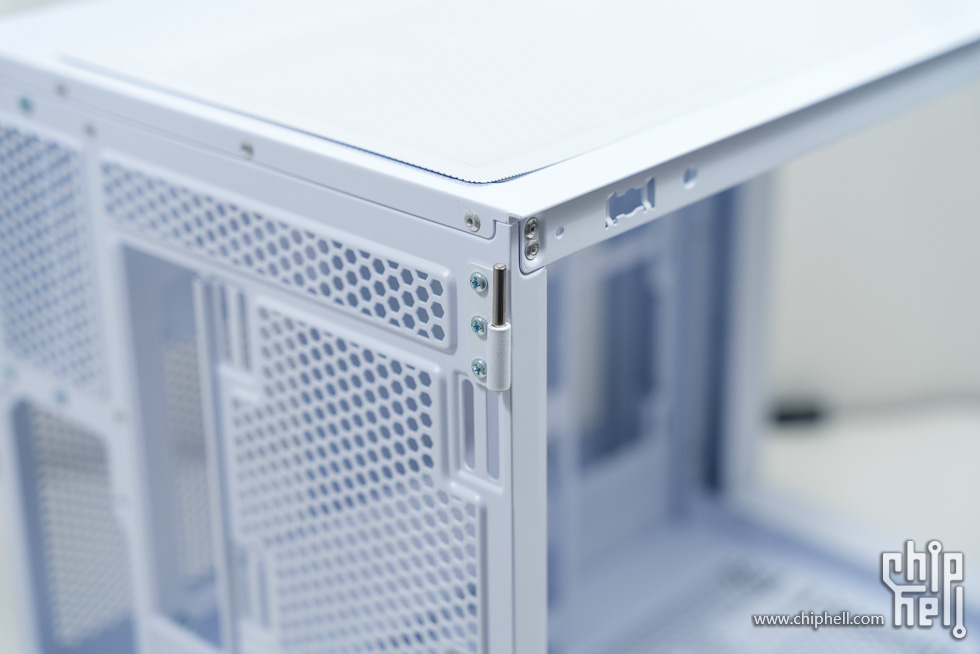

箱体上的翻门卡口


机箱支持ATX/MATX/ITX三种类型主板

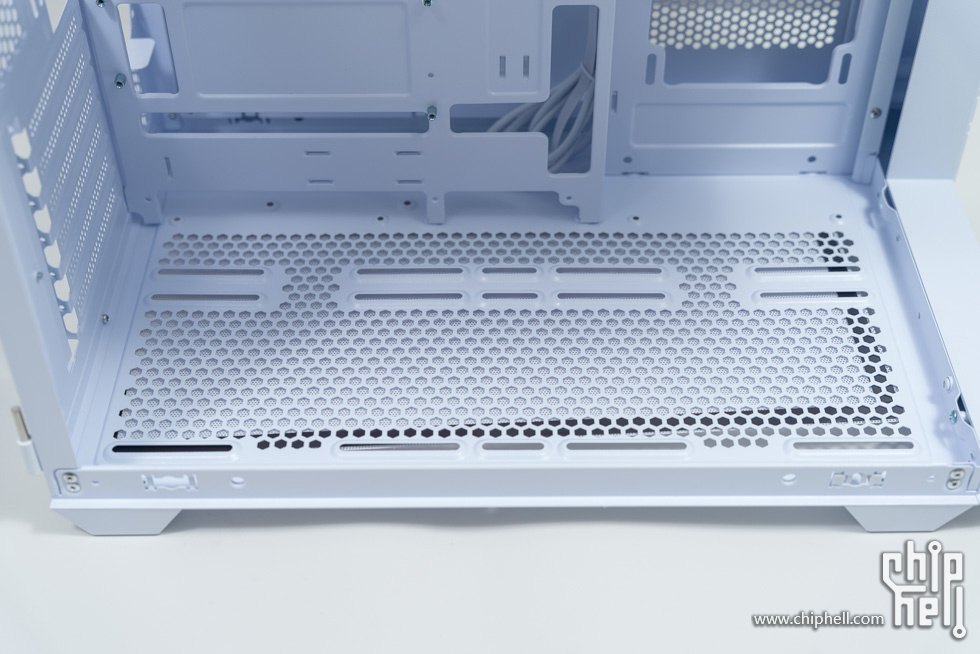

底部预留的风扇安装位

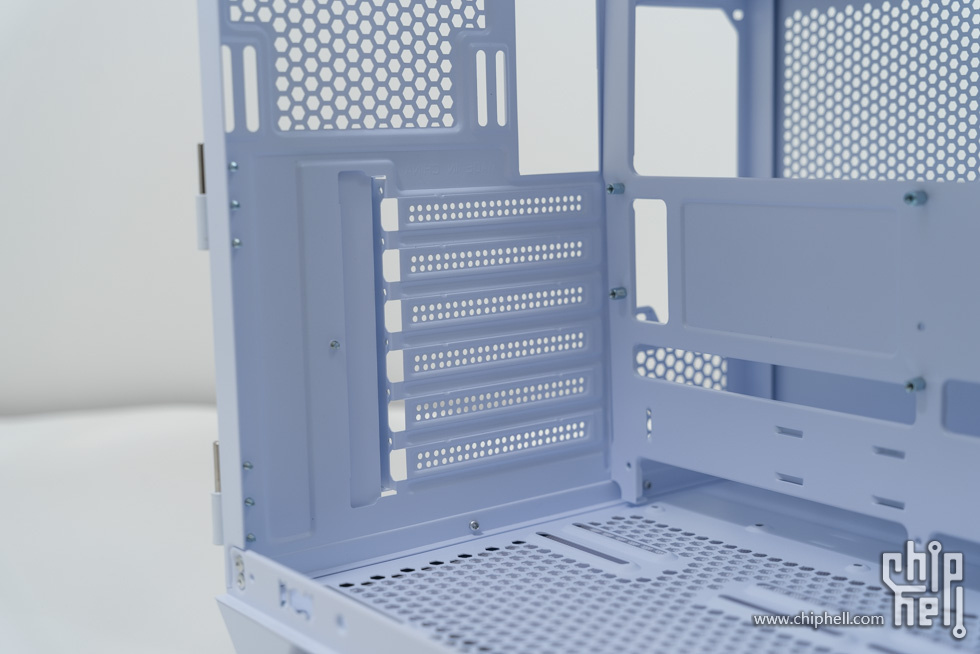

PCI挡条，采用的是不可重复拆卸方式


正面的预留风扇位


背后的风扇位，同时支持12/14cm风扇

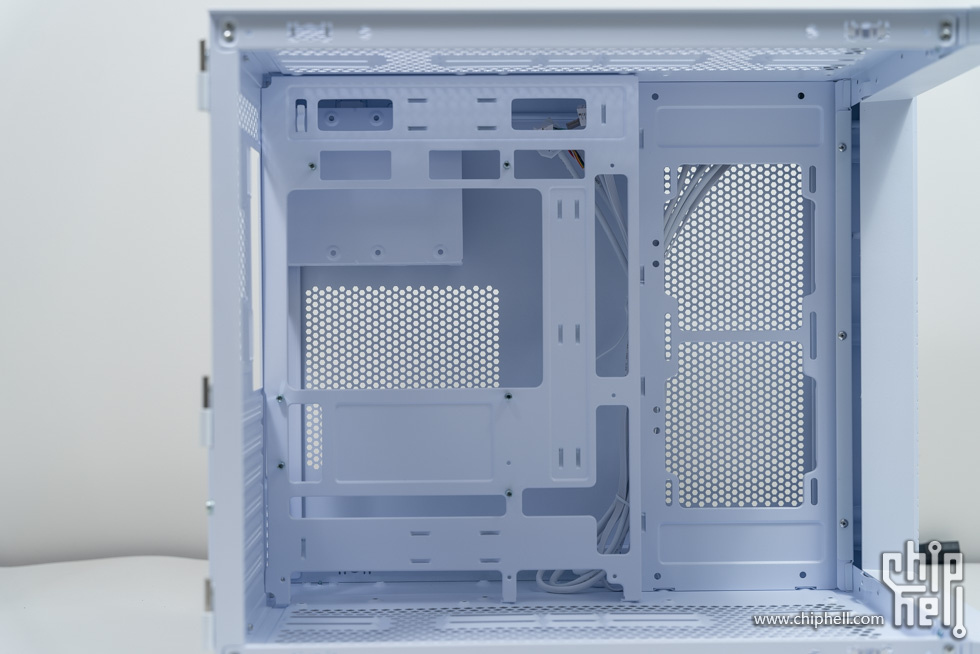

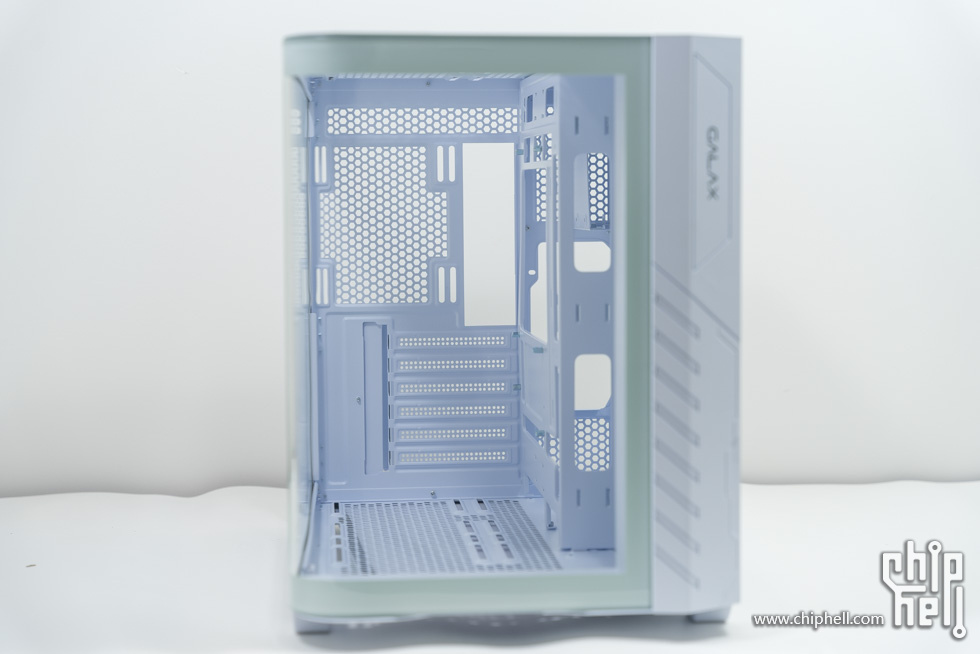

面板全拆后的视角

hnuccc628

装机及评测截图

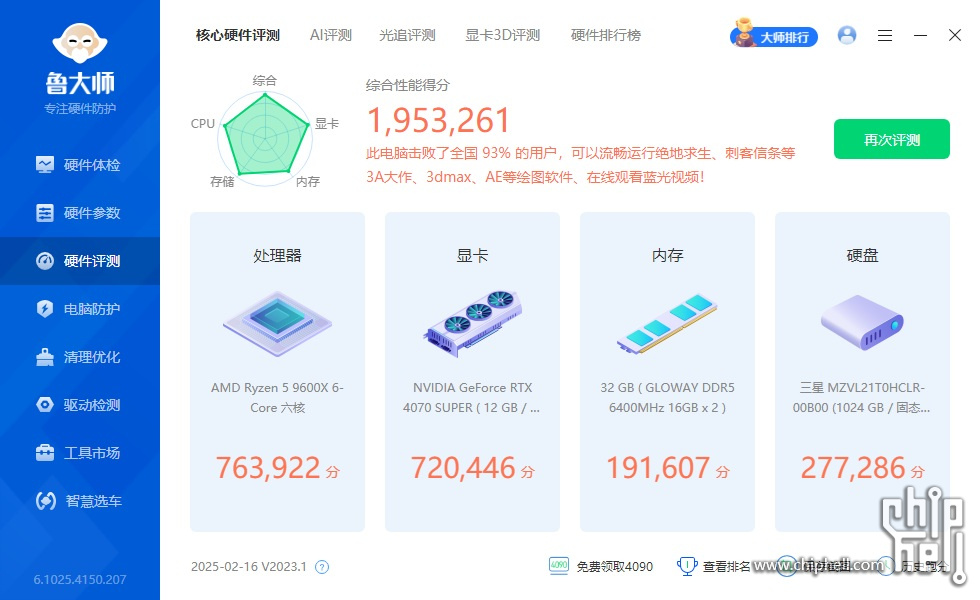

首先是鲁大师硬件详情及跑分


接近200万分的水准


内存读写测试成绩


FPU烤鸡测试，稳定温度54度，室内温度15度

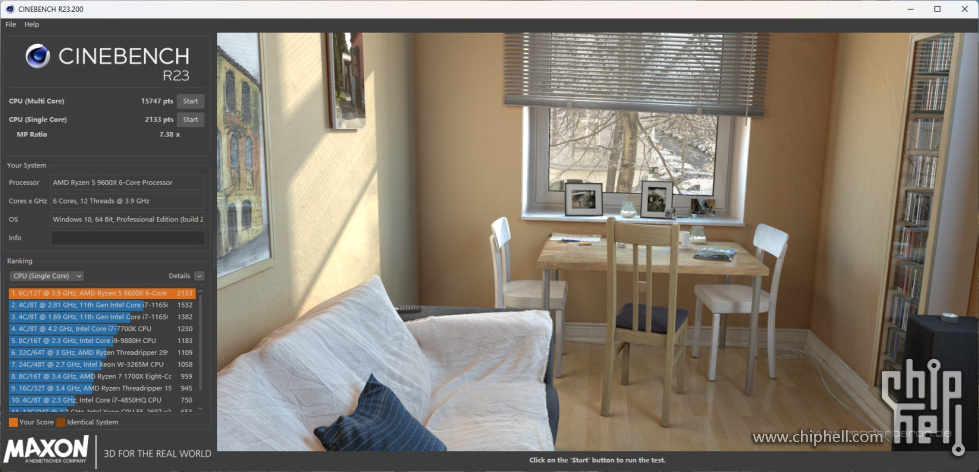

R23多核15747分，单核2133分


GPU-z参数信息

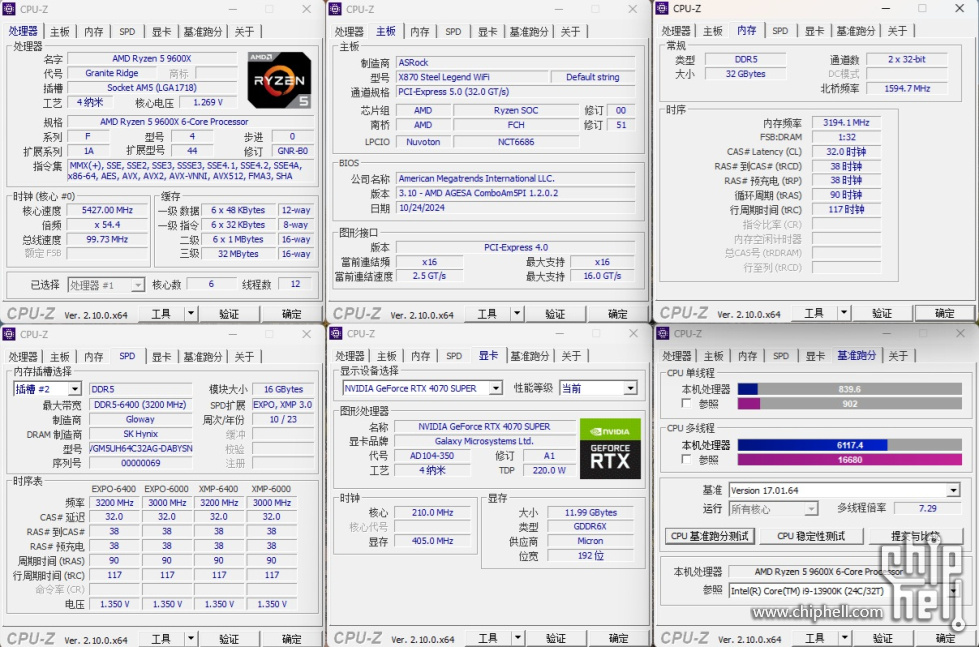

CPU-z参数信息


3D mark的各项测试成绩



DLSS测试成绩，开启后110.91帧

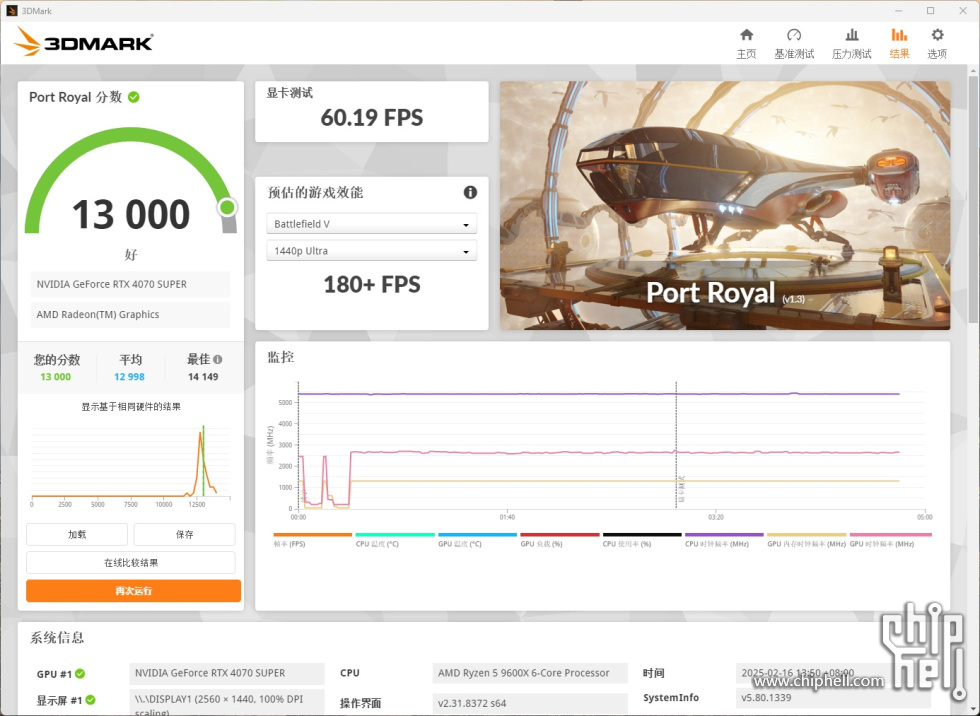

Port Royal 13000分


Steel Nomad 4656分


TimeSpy 显卡分数20842，CPU10080


光追测试分数61.72fps


最后是甜甜圈烤机测试，在室温15度下，显卡最高温度66度，功耗2024瓦


最后，感谢大家的观看，不足之处，还请各位大佬批评指正！
