Der8auer用热成像仪测试RTX 5090 FE的16PIN电源线，最高温度150度..................

uxuey

jxljk

PolyMorph 发表于 2025-2-11 21:31
Roman “Der8auer” Hartung 很快联系了本周末揭晓首款熔化的 RTX 5090 Founders Edition显卡的人。

烤鸡测试对普通消费者有意义吗 正常老黄都会降频吧 毕竟接三个8p都能点亮

ambacl

5090，烧！转贴机，赢！

InuYasha

接口处这几根线为啥不直接并联，还要分开取不同的功耗？简直脱裤子放屁的设计。

踢鸡鸡

InuYasha 发表于 2025-2-12 00:13
接口处这几根线为啥不直接并联，还要分开取不同的功耗？简直脱裤子放屁的设计。 ...

就是直接并联在一起的啊。 相当于只有一进一出。问题是电源的供电线又不知道哪根线应该给多少安，他不会平均分配

InuYasha

踢鸡鸡 发表于 2025-2-12 00:46
就是直接并联在一起的啊。 相当于只有一进一出。问题是电源的供电线又不知道哪根线应该给多少安，他不会 ...

电源送电的时候肯定是并联的，电流不同显然是因为取电的地方是分开的，不然某根线跑大电流时因为线阻的原因电压肯定会下降，负载自然跑到其他电流小电压高的线上去。而且如果并联之后也不可能通过软件测算出某根线跑了多大的电流，只可能知道总电流的大小。一对线跑20A其他线看戏这种情况只能说是故意设计成这样的。

william753

所以一家做电源的为何能通灵？还是研发能力如此强悍，影片出来不到12小时，就有产品了

guanqq_64

Alienxzy 发表于 2025-2-11 22:53
请问是哪家定制的呢？推荐一下，谢谢🙏

怕坏不如连电源一起换了 ，换个1200W的也5090比也算便宜的

guanqq_64

william753 发表于 2025-2-12 01:09
所以一家做电源的为何能通灵？还是研发能力如此强悍，影片出来不到12小时，就有产品了

...

因为他家另外一个名字叫七彩虹啊，拿到卡测试过了呗

Alienxzy

guanqq_64 发表于 2025-2-12 01:17
怕坏不如连电源一起换了 ，换个1200W的也5090比也算便宜的

我不换5090这种600w的玩意，我就换一般的，但需要配16pin的线而已

Wieso

william753 发表于 2025-2-11 18:09
所以一家做电源的为何能通灵？还是研发能力如此强悍，影片出来不到12小时，就有产品了

...

666, 最速研发

DemoJameson

william753 发表于 2025-2-12 01:09
所以一家做电源的为何能通灵？还是研发能力如此强悍，影片出来不到12小时，就有产品了

...

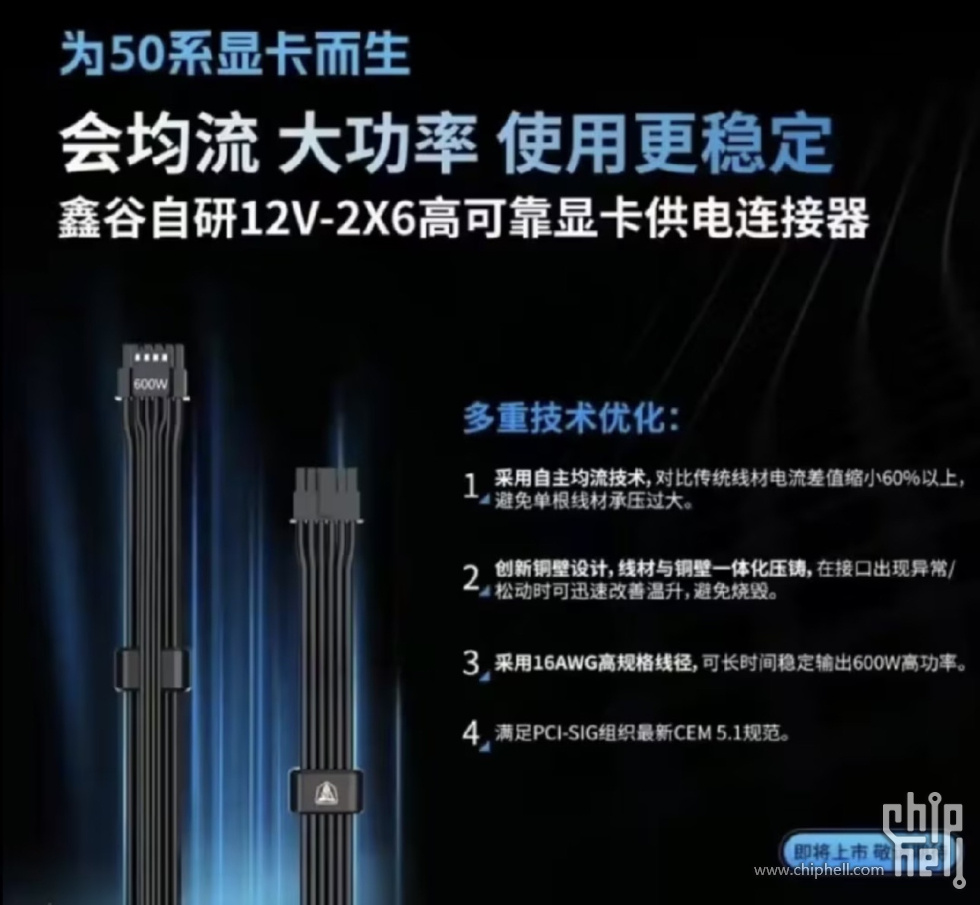

找到来源了
【为50显卡而生，ATX3专用均流线。即将上市！#鑫谷-哔哩哔哩】 https://b23.tv/dxa9ded

c2h6o

eva2015 发表于 2025-2-11 23:26
用那么多芯干吗，以直接后上4平方的线吧

600w 12V电流有50A，至少国标6平方的线，保险起见要10平方的线。

lacsiess

gartour 发表于 2025-2-11 21:38
再这么发展下去，以后电源标准要加一个24V或者48V了。

一步到位XT90S呗,电流越来越大,端子越来越细,这不物理

mu09679

分流不了？这么简化了结果还不如一根排插线直接堆到显卡有用，那细细的4pin作用是干嘛用的？

我是天才

R9 295X2，当年双8Pin拉五百多瓦，也没见像现在这个12Pin这么容易烧毁的。

dcl2009

c2h6o 发表于 2025-2-12 09:22
600w 12V电流有50A，至少国标6平方的线，保险起见要10平方的线。

哥们，低压不需要的，无人机上的xt60一般用12awg的线，大概3.3平，能过60a电流

这玩意发热主要在接口那里

theshy

出生大地兽救一下啊😭😭
@pingji

panzerlied

jxljk 发表于 2025-2-11 23:57
烤鸡测试对普通消费者有意义吗 正常老黄都会降频吧 毕竟接三个8p都能点亮 ...

你是真的抽象啊，这是烤鸡的事情吗？

鬼武人

围着火堆跳舞

gartour

dcl2009 发表于 2025-2-12 10:41
哥们，低压不需要的，无人机上的xt60一般用12awg的线，大概3.3平，能过60a电流

这玩意发热主要在接口那 ...

导体发热看的是电流。XT60的60a是峰值，额定值通常是30a。

gartour

InuYasha 发表于 2025-2-12 01:03
电源送电的时候肯定是并联的，电流不同显然是因为取电的地方是分开的，不然某根线跑大电流时因为线阻的原 ...

公版卡上也是并联成一路的，只是端子上面的线是各走各的。两根线能单独热成这样，只能说明其他线这电阻高了一大截，而不是一丁点儿。那就只能是端子接口或者线的问题了。

william753

第一张柏林烧卡烧电源，Rog 电源，第二张西班牙烧电源端，全汉电源，现在第三张来了，闭嘴排的线，接二连三烧起来，这大面积铺货时，想想就可怕

网仙

多次拔插以后，这个12pin插头的内的木头会疲劳，弹性就减弱，接触电阻增加，发热量成倍增加。很多玩机的兄弟，不断的拔插更换显卡，这样风险就更大了。

所以，我是建议用新的正厂线。

我的4090是自己做的线，18awg镀银线材压接后再用焊锡补一下，使用几年没有任何问题。

c2h6o

dcl2009 发表于 2025-2-12 10:41
哥们，低压不需要的，无人机上的xt60一般用12awg的线，大概3.3平，能过60a电流

这玩意发热主要在接口那 ...

导线承载电流大小跟电压有关系吗。你要说距离短时间短稍微大一点的电流可以，但长时间的大电流承载只跟导体性质有关。

dcl2009

c2h6o 发表于 2025-2-12 11:40
导线承载电流大小跟电压有关系吗。你要说距离短时间短稍微大一点的电流可以，但长时间的大电流承载只跟导 ...

哥们，考虑的是温度。国标穿墙时候考虑到密闭环境，才把标准降的那么低，机箱这种开放明敷空间完全可以承载11A/mm2。室外输电架空线甚至能上15A。要不为啥有硅胶线对吧。

xyk456as

单16pin接口恐怕比芯片更需要额外散热

dcl2009

gartour 发表于 2025-2-12 11:18
导体发热看的是电流。XT60的60a是峰值，额定值通常是30a。

正解，其实差不多的硅胶线xt60过40a持续电流没啥问题。还是那句话，这玩意线不是问题，接头是问题

xyk456as

william753 发表于 2025-2-12 01:09
所以一家做电源的为何能通灵？还是研发能力如此强悍，影片出来不到12小时，就有产品了

...

因为12pin的问题并不是5090独有的，4090/3090ti就没少烧

c2h6o

dcl2009 发表于 2025-2-12 11:56
哥们，考虑的是温度。国标穿墙时候考虑到密闭环境，才把标准降的那么低，机箱这种开放明敷空间完全可以承 ...

国标是在25度环境下，导线70度的条件下，机箱密闭环境比这个更差。
我觉得你的考虑跟皮衣黄差不多，所以烧了是使用不当造成的。
