前言

     今天带来的是一款务实的轻奢小机器，使用的是3mm铝合金与8mm北美黑胡桃木两种材质结合外观的乔思伯T6机箱，配置为9900X+ROG X670E-I主板+4060LP显卡的组合。乔思伯T6是一款13.7L的ITX机箱，且在乔思伯机箱中不算便宜，因为其使用了3mm铝合金外壳和8mm北美黑胡桃木面板材质相结合的外观，整体185mmX223mmX332mm的长宽高尺寸，还是比较立式的紧凑体型，虽小但支持160mm塔式风冷、140mm的ATX电源以及215mm显卡。
      配置方面主要是使用了最新的Zen5 锐龙9 9900X+华硕的ROG STRIX X670E-I GAMING WIFI主板。作为X670E系列的旗舰ITX， STRIX X670E-I 主板规格达到了10+2相110A的供电，相对于X870E配置也都一样，所以规格放在现在依旧很顶，毕竟它拥有双USB4.0（Intel JHL 8540）、双M.2含PCIE5.0M.2支持、FPS-II扩展卡来扩展SATA和前置USB2.0口，还有其独立声卡ROG STRIX HIVE with ESS QUAD DAC都是可圈可点的高端ITX。华硕的RTX4060-O8G-LP-BRK显卡虽然是半高显卡，不过在这台配置中也并无不妥，4060的性能应付偶尔的普通特效游戏也还可以都能体验。内存选择了阿斯加特的雷神索尔 THOR，这套无光内存采用适配AMD Ryzen平台的DDR5 6000 C28的超低时序配置，而它使用2mm全铝合金散热片为其稳定和超频提供坚实的散热基础，以及10层PCB电路与10μm加厚的金手指双重强化电路信号传输和不锁电压PMIC电源管理芯片.固态硬盘是星曜7000 Plus SSD，它采用TSMC台积电12nm制造的四通道主控PS5027-E27T，以及TLC闪存颗粒，产品标称顺序读写速度就分别达到了7000MB/s、6000MB/s。
     配置的电源是安耐美D.F.12  REVOLUTION 850W 金牌全模组 ATX3.1电源，这款电源只有122mm长度的紧凑机身，在乔思伯T6中这样的短机身非常方便，不过电源虽短但配置规格也非常顶，拥有原生12V-2X6供电接口、全日系电容、235%瞬时峰值、逆转弹尘升级二代、80PLUS金牌效能认证，而且十年质保更体现了产品的信心。散热方面，使用的是来自九州风神的冰立方AK620暗夜版，这款散热器具有260W的解热功耗，采用的双塔双风扇和6根6mm的双向恒定热平衡热管，并使用九州风神的FDB冷静风扇与黑化矩阵式鳍片组，虽然T6标注intel160mm/AMD159mm，实际安装160mm的AK620暗夜版与X670E-I也是刚刚好。最后前置风扇位安装1把九州风神的FD14。

配置清单：
CPU：AMD 锐龙9 9900X 处理器
主板：华硕（ASUS） ROG STRIX X670E-I GAMING WIFI
显卡：华硕（ASUS） RTX4060-O8G-LP-BRK
内存：阿斯加特（ASGARD）  雷神索尔 THOR DDR5  6000 C28 32G
SSD：影驰 （GALAX） 星曜7000 Plus 1T SSD
散热：九州风神（DEEPCOOL） 冰立方AK620ZERODARK暗夜
风扇：九州风神（DEEPCOOL）FD14 PBT风扇
电源：安耐美（Enermax）D.F.12  REVOLUTION 850W
机箱：乔思伯（JONSBO）T6银色

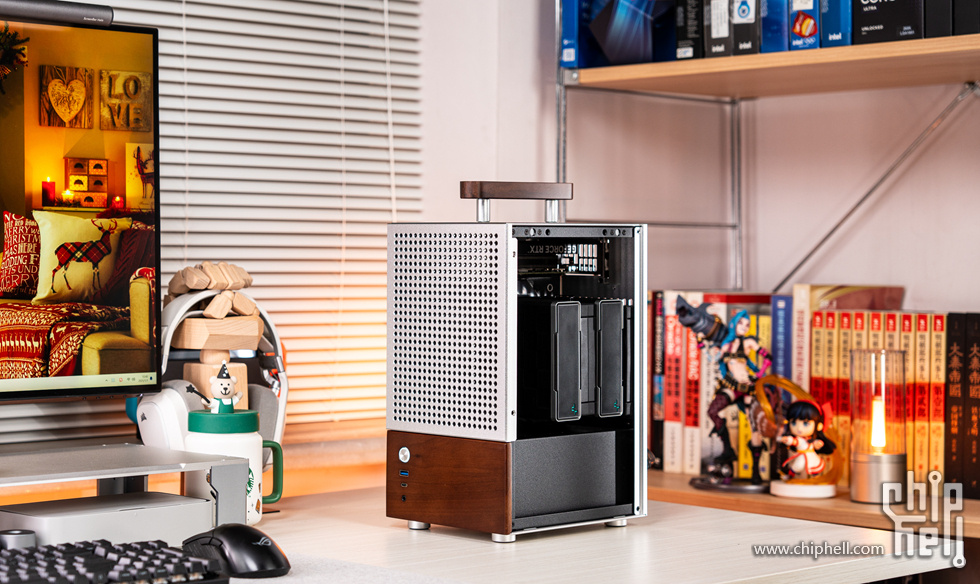

整机展示

3mm铝合金外壳使得整机质感相当好


特别是前面板下方8mm的北美黑胡桃木面板也是精致轻奢的体现

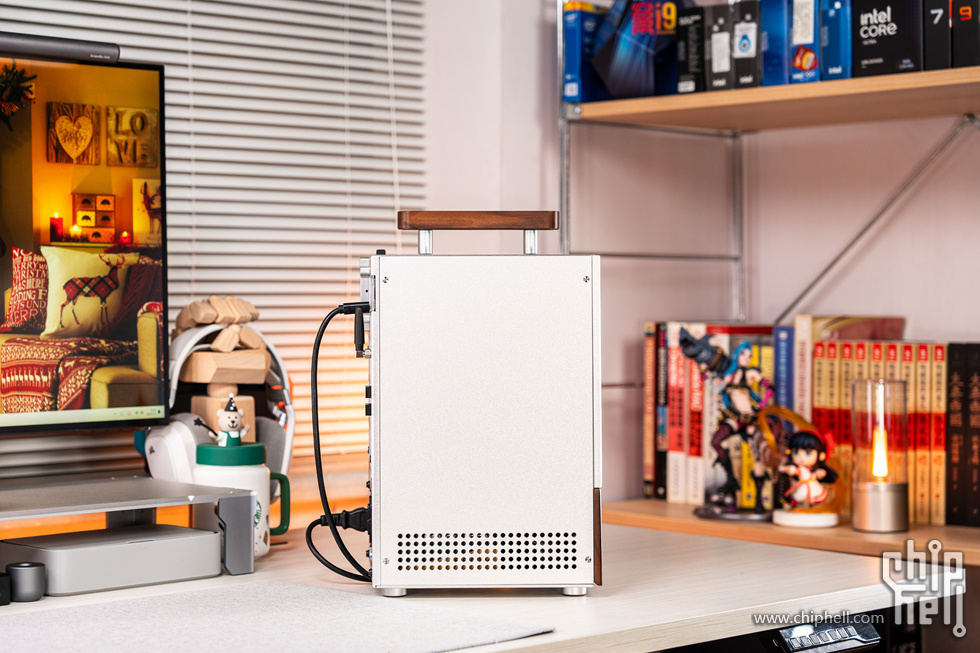

45°尾部视角，背面也是整体3mm全铝合金


前面板，上半部的铝合金面板也做了大量的通风开孔

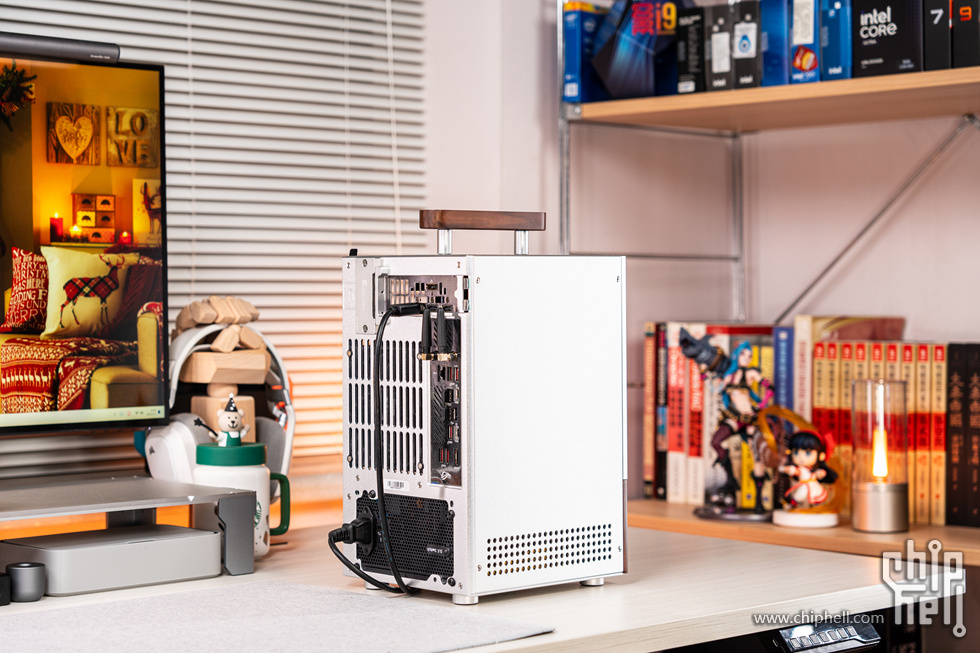

整机尾部，ATX电源与12cm出风口设计是整机静音的基础

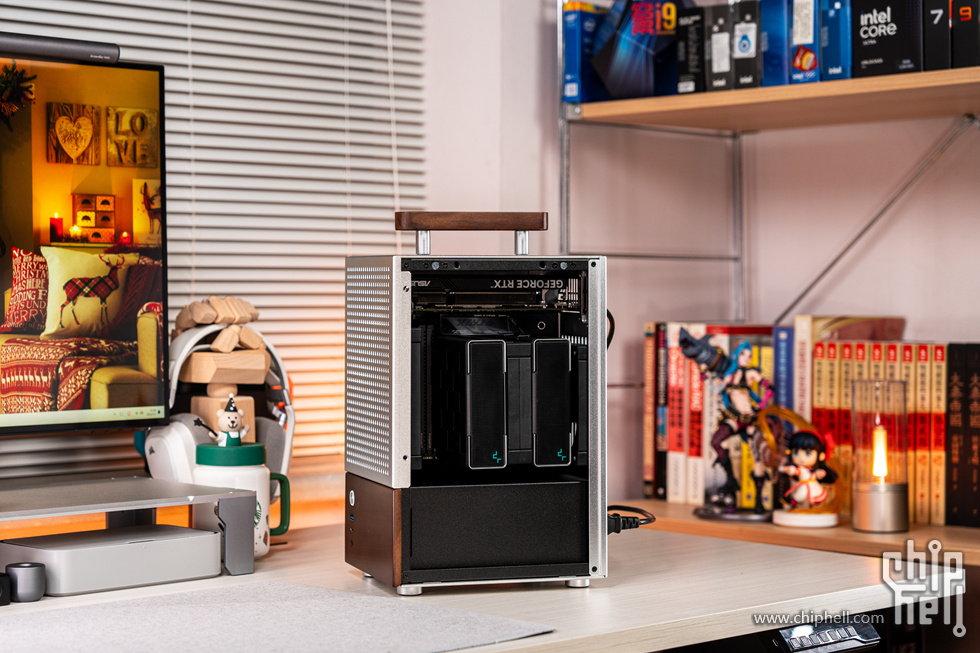

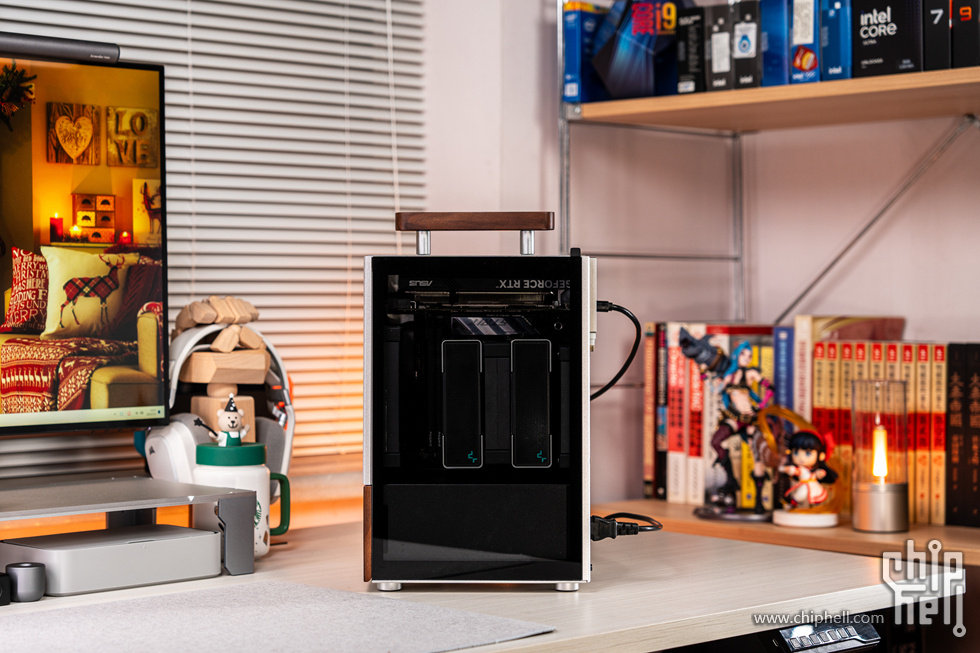

深色侧透面板


背板也是3mm铝合金材质


机箱的顶部，3mm铝合金材质与长条形开孔，为显卡的进风提供散热保障


标配的北美黑胡桃木提手，也为T6提供了一定的便携性，而且这个提手也可以安装在前面板上当可作为耳机挂架使用


北美黑胡桃木材质的前面板，整面8mm厚度，价格日益上涨的北美黑胡桃木实木多见于高端家具中，也是因为其稀缺性和非常好看的实木纹理


8mm厚度的实木，以及铝合金脚垫也为这款小机箱做了很好的点缀


前面板的倒角散热开孔


前面板、顶部面板、背板的结合处

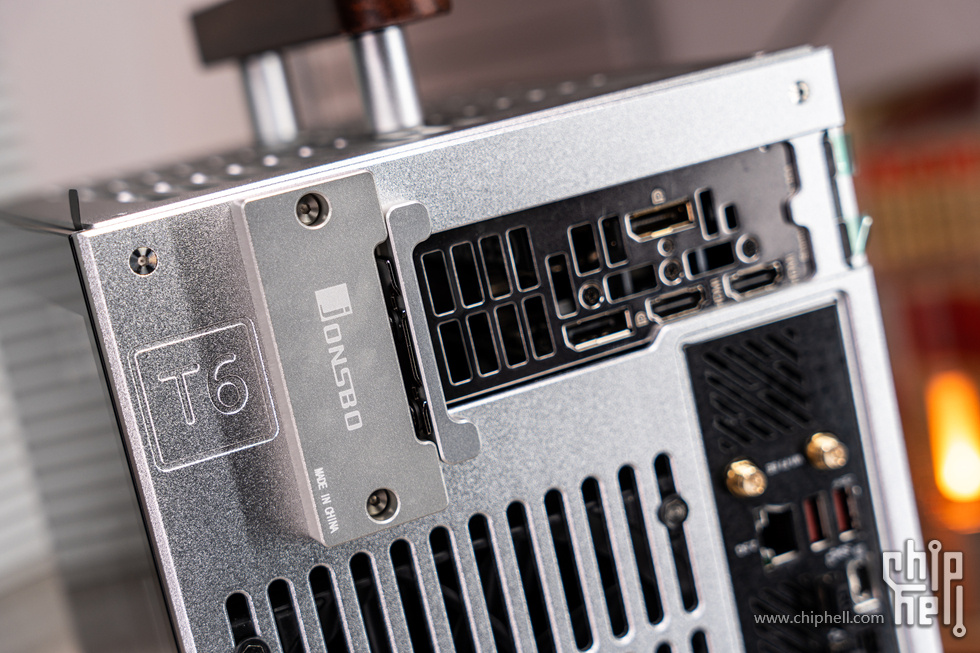

T6的尾部型号标识和PCI挡板上的乔思伯品牌logo

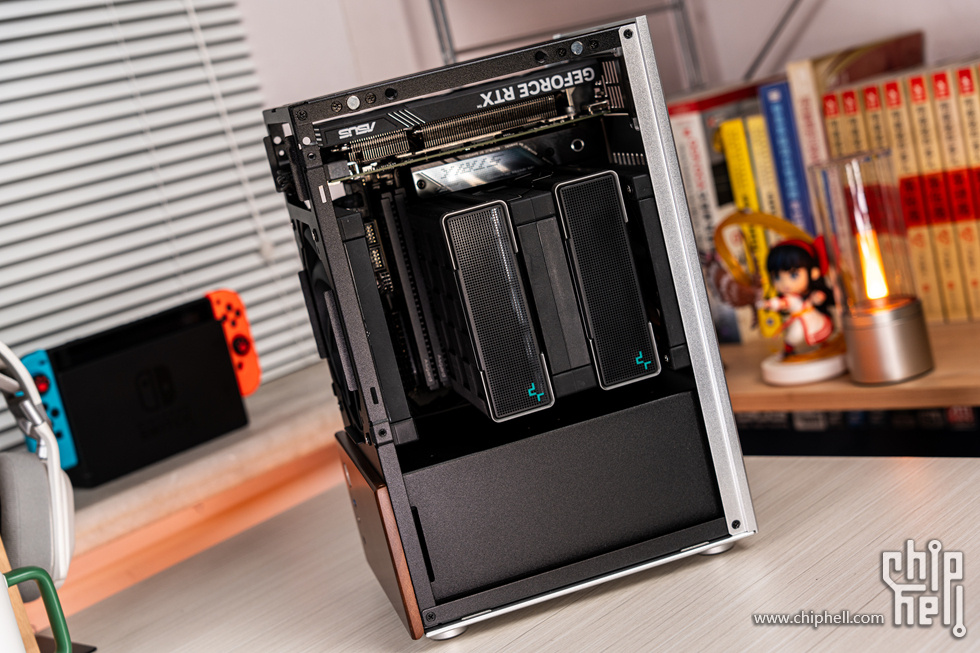

打开侧透面板看内部


打开背板，可以看到主板和安耐美电源


内部展示


内部展示


内部展示

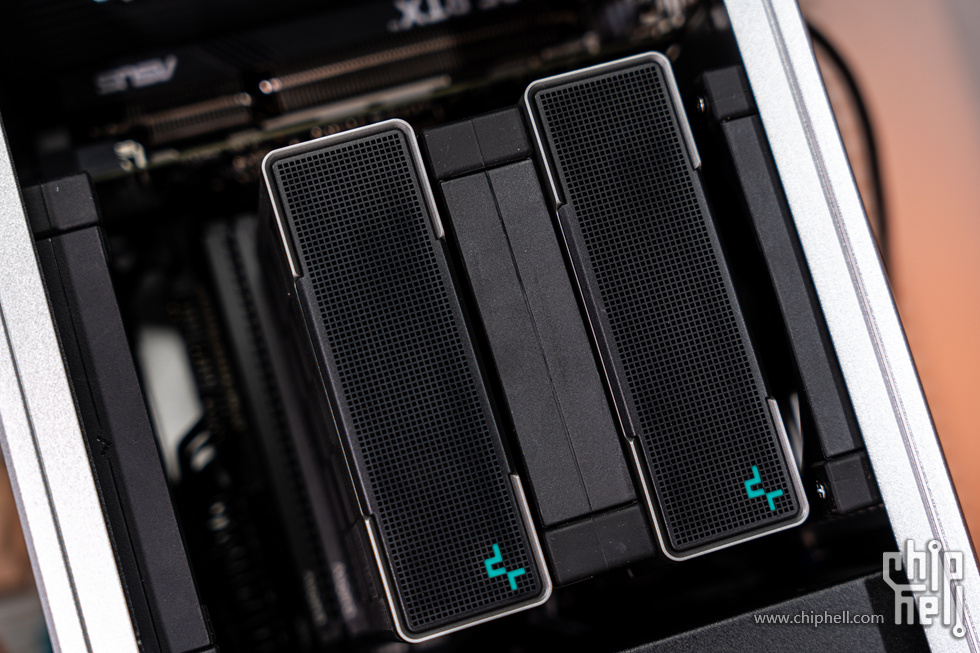

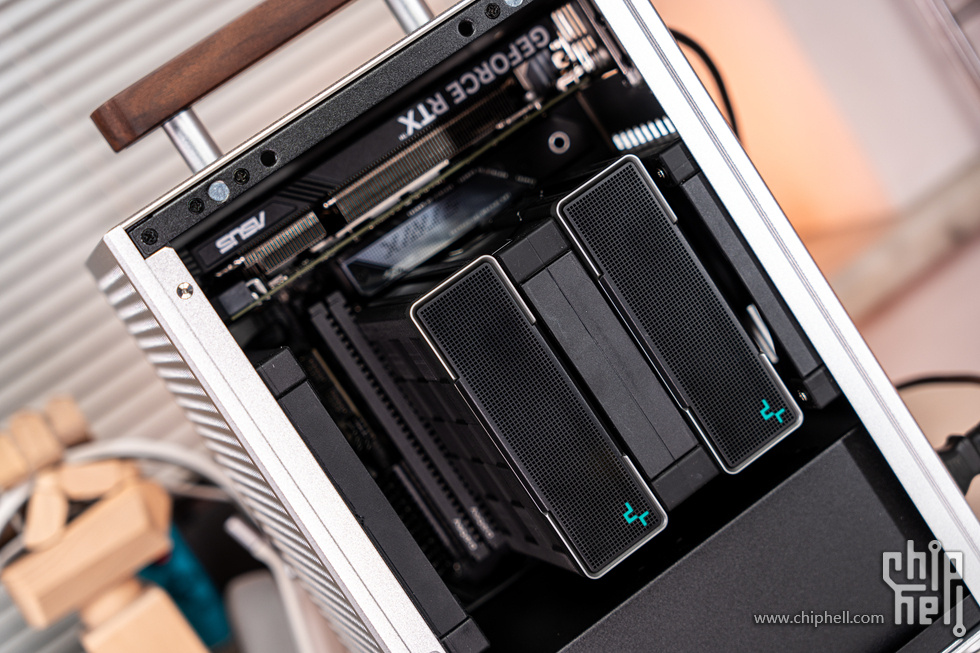

九州风神的冰立方AK620暗夜版，酷黑外观，银边修饰，九州风神的logo


顶部面板其实还做了特殊的纹理装饰


冰立方AK620暗夜版160mm标准高度，但具有260W的解热功耗，采用的双塔双风扇和6根6mm的双向恒定热平衡热管，这里还将其中一把风扇安装在了出风口


华硕ROG STRIX X670E-I主板


双USB4.0（Intel JHL 8540）的配置让这款主板提升了相当大的规格，令现在的很多B850甚至X870也黯然失色

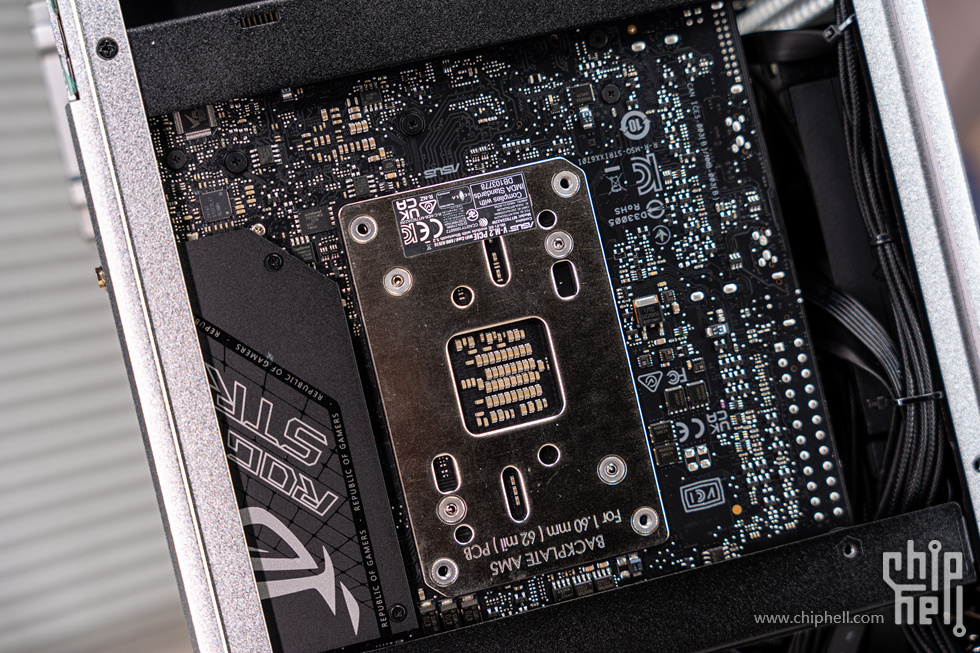

AM5的不可拆卸背板，X670E-I还有供电散热的小背板

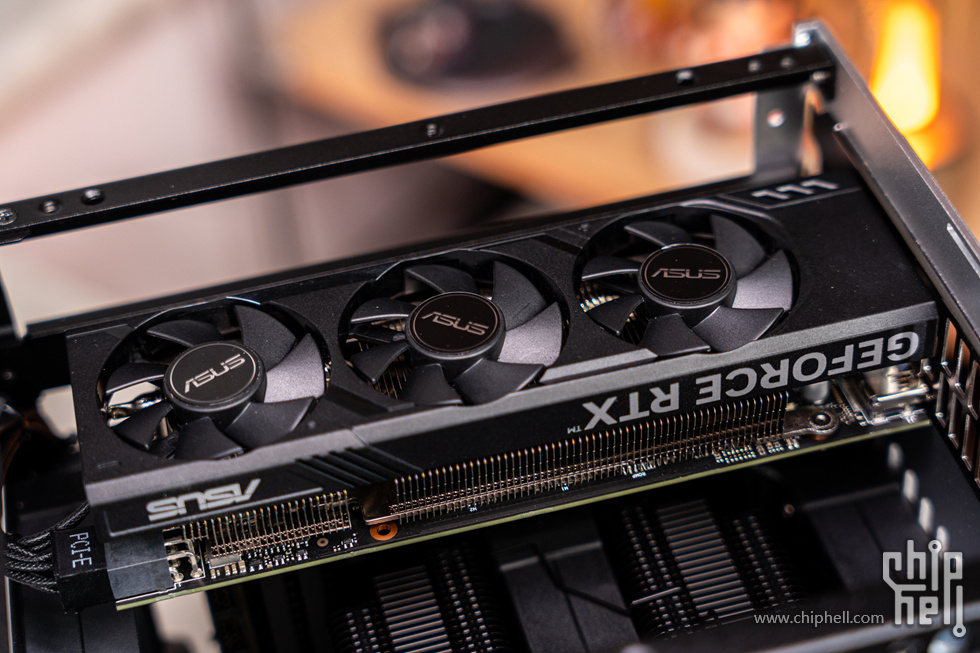

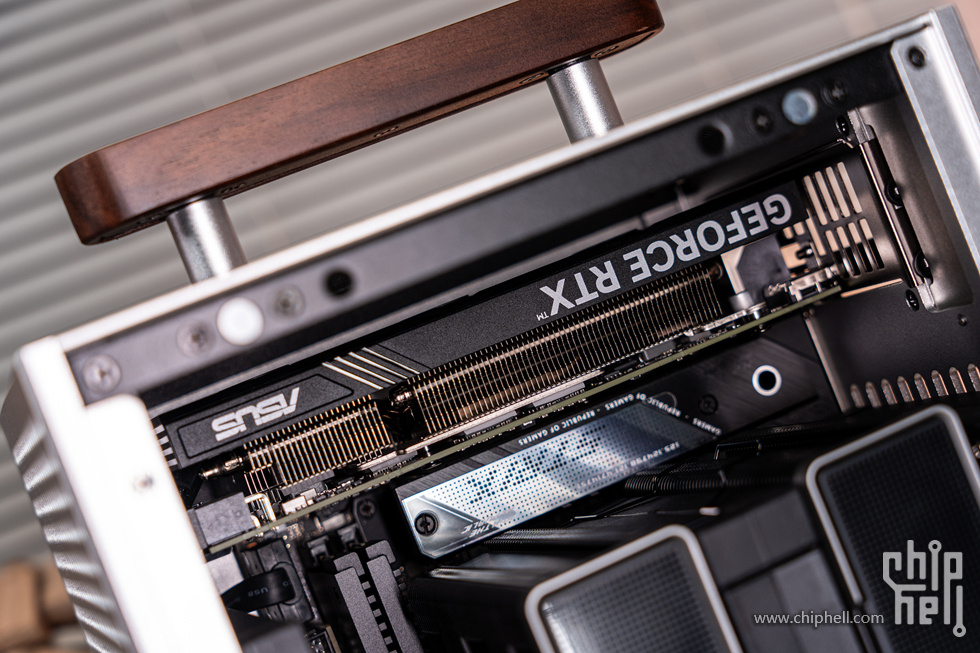

顶置安装的华硕4060LP显卡


RTX倒置结构的反向安装显卡，顶部进风

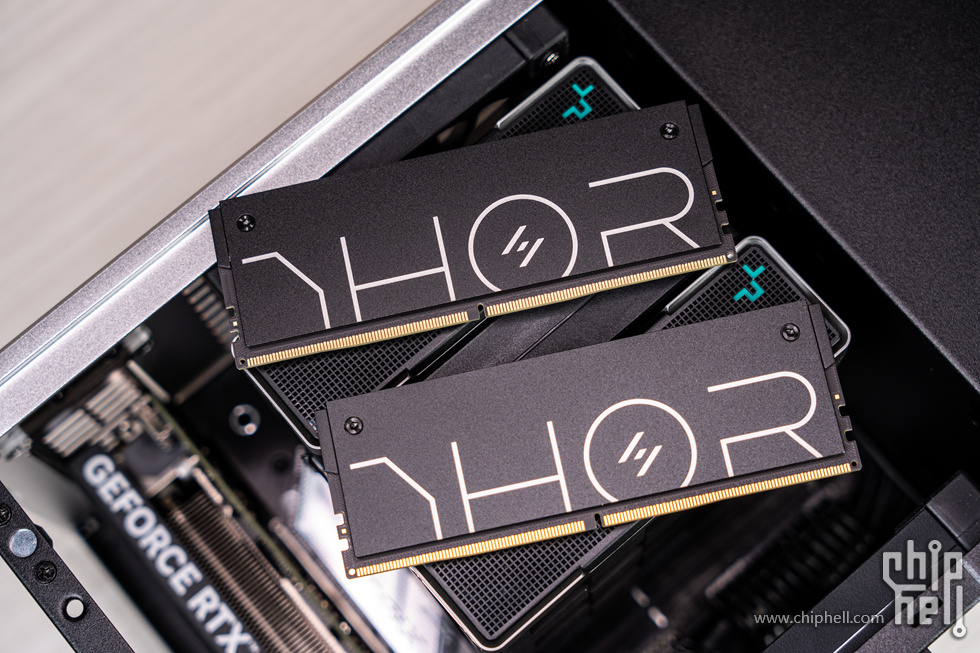

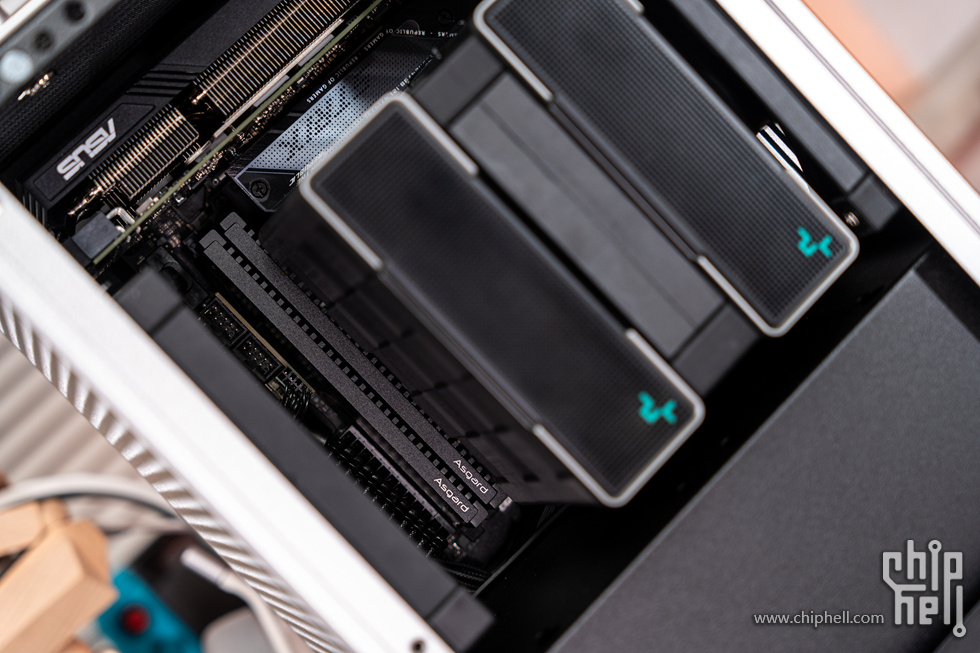

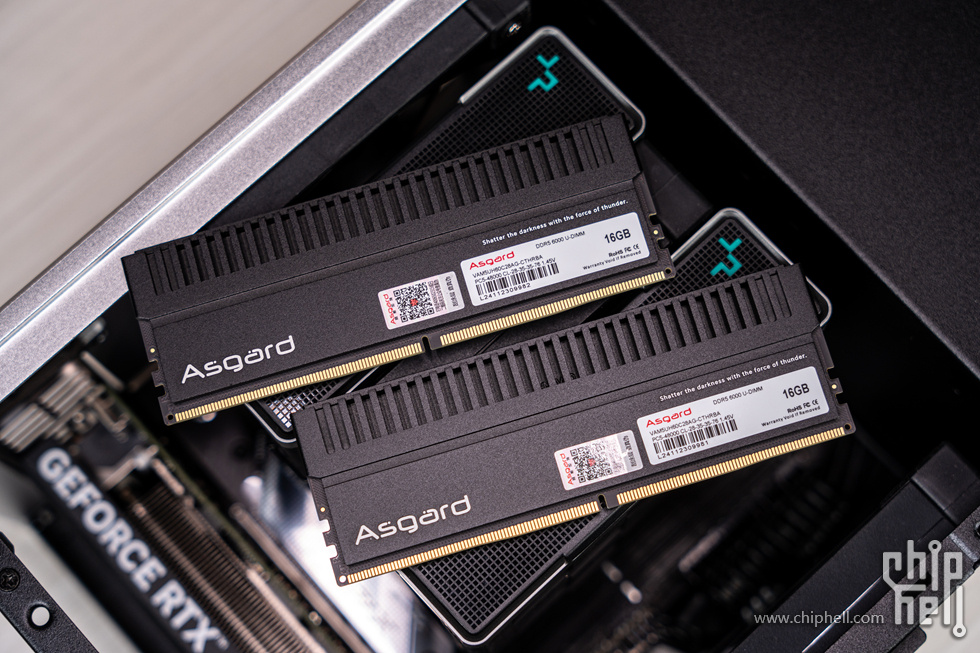

无光的整机，内存是无光的阿斯加特雷神THOR DDR5 6000 C28超低时序，专为AMD平台设计


雷神内存使用阿斯加特惯用的超厚2mm铝合金散热片，为内存稳定运行与超频奠定坚实基础，内存的内侧散热还做了锯齿状开槽散热


朴实无华的内存，除了“THOR”和两个H2螺丝就是纯散热


内存背面的开槽散热与中间的开槽腰线都为散热设计，仅左下角标注了品牌logo“ASGARD”


默默无闻的工作，前置风扇与AK620的中间可带走所有热量

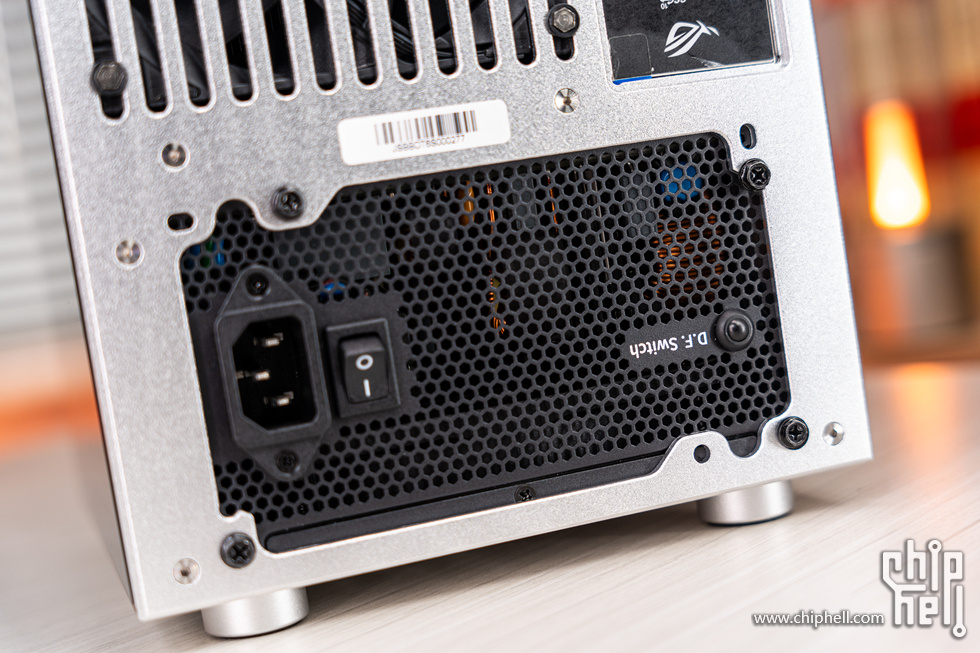

安耐美的D.F.12 REVOLUTION 短机身电源，上面的按钮是逆转弹尘升级二代功能按钮，默认风扇启动前15秒高速逆转，并可以在运行过程中一键随时逆转15秒后顺转，这样可保持风扇及电源内部极少得积灰


内部的电源本体，122mm的短机身优势在于这乔思伯的T6中仍然还有很多空间多余


打开所有的3mm铝合金面板


T6支持前置1把12/14CM风扇安装，这里为九州风神的FD14，低调的无光风扇

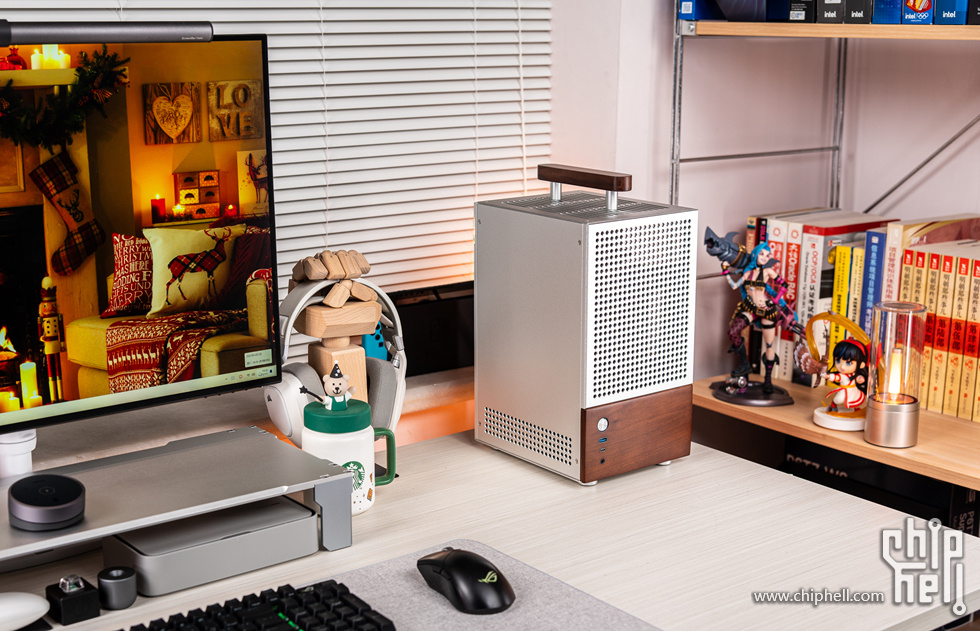

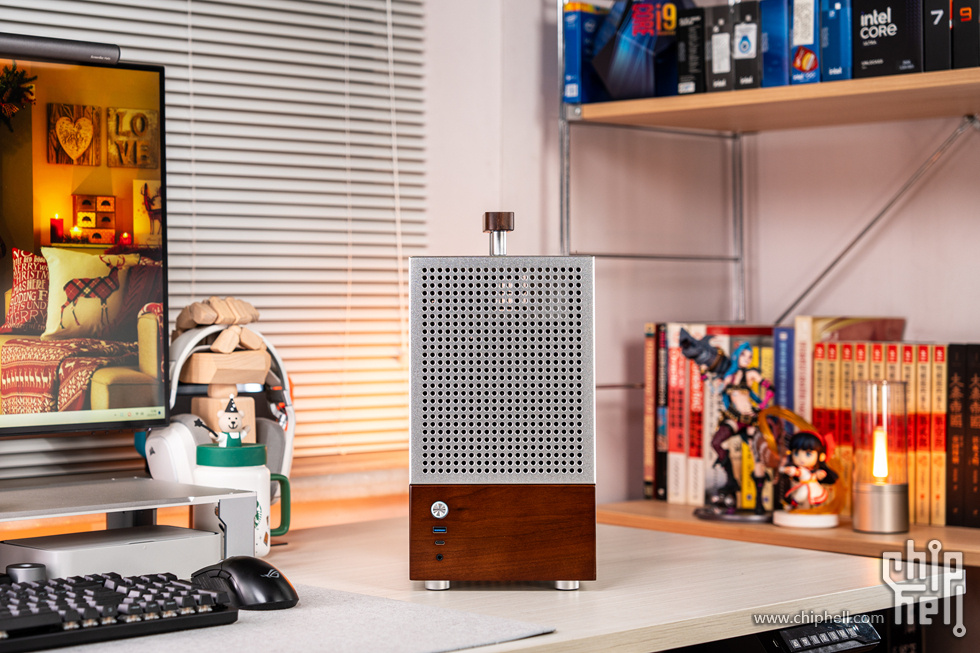

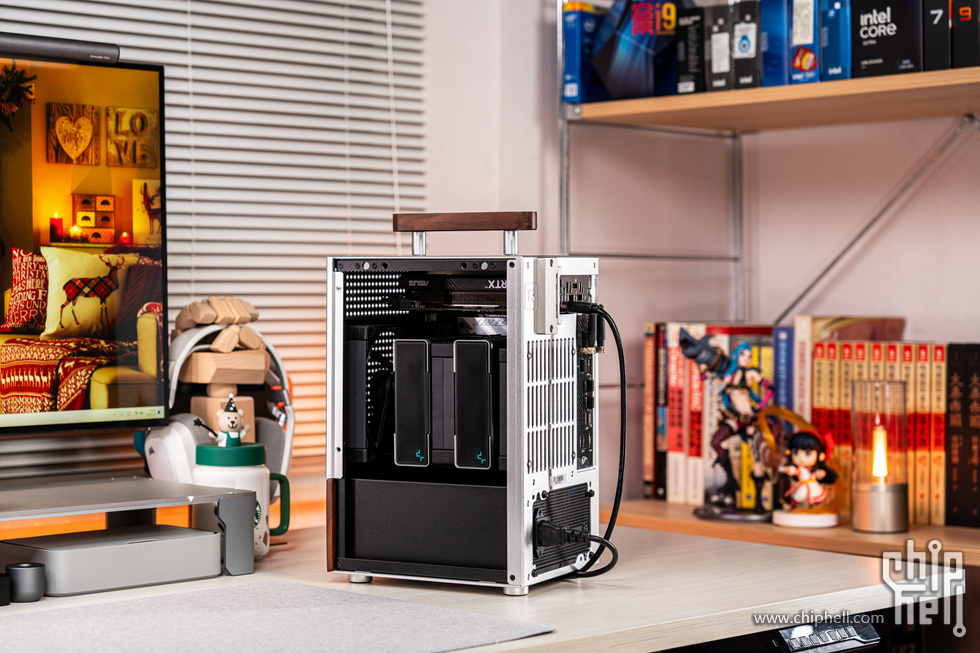

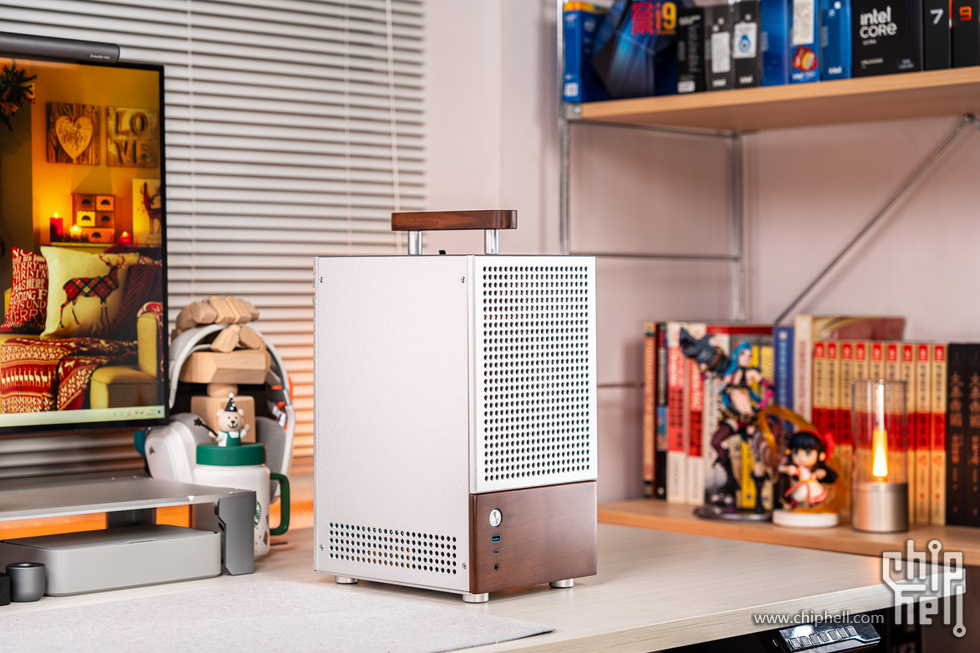

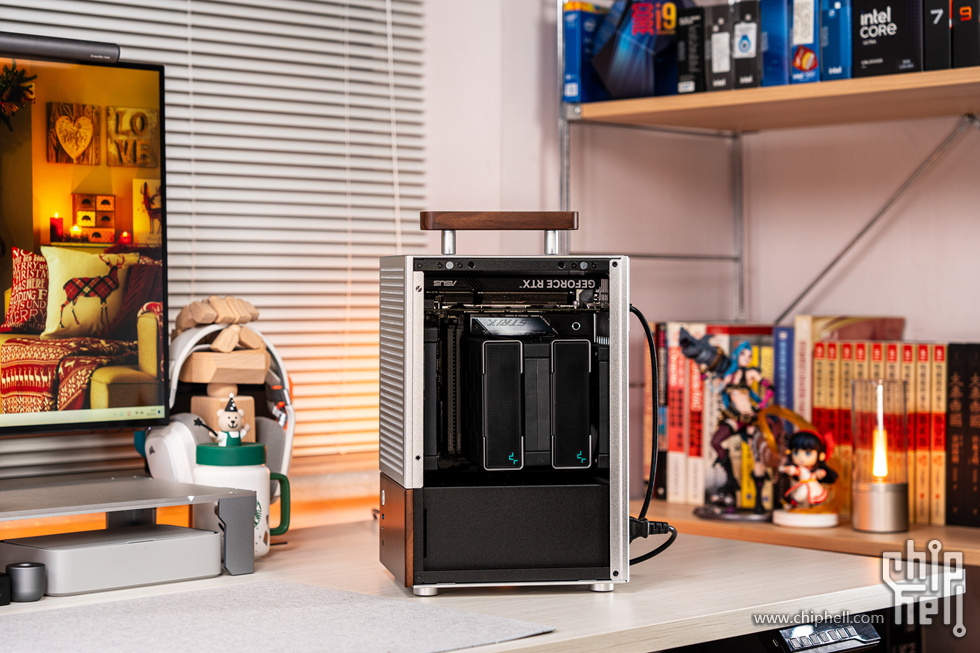

桌面展示

配件解析

乔思伯（JONSBO）T6银色

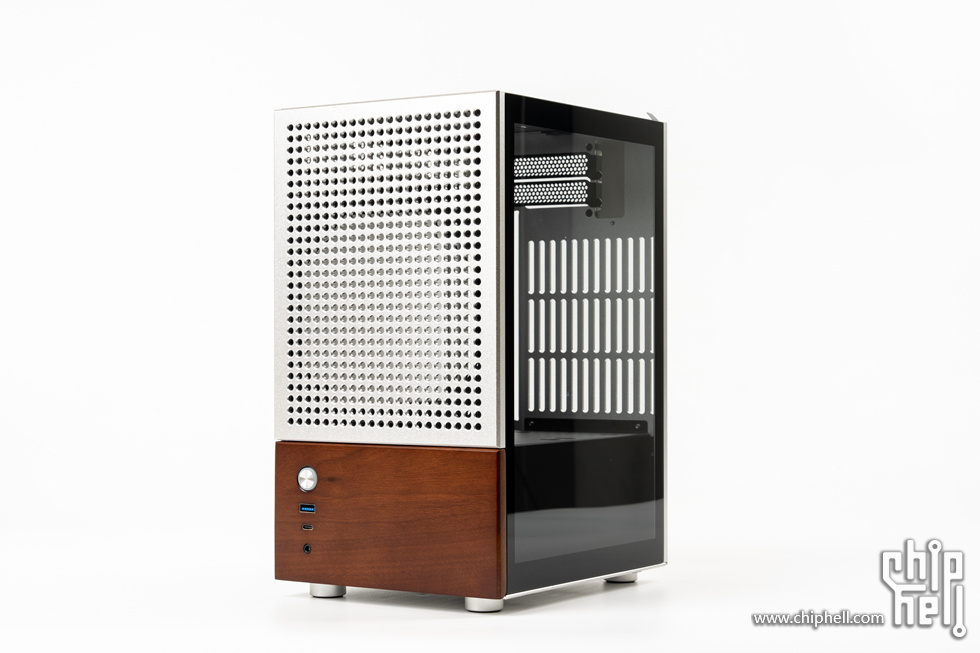

乔思伯 T6小机箱 体积非常小巧，前面板还设计有8mm的北美黑胡桃实木材质和3mm的铝合金外框，可以说美感与质感都兼顾了，13.7L的mini体积还能支持160mm的塔式散热与140mmATX电源，唯一牺牲的也就是仅支持215mm长度的显卡了，非常适合玩玩普通网游偶尔体验一下3A的玩家


T6设计为左侧透布局，含脚垫整体185x223x332mm的长宽高尺寸，3.5KG实打实的分量也是以为它采用了3mm铝合金外壳与1mm钢制骨架

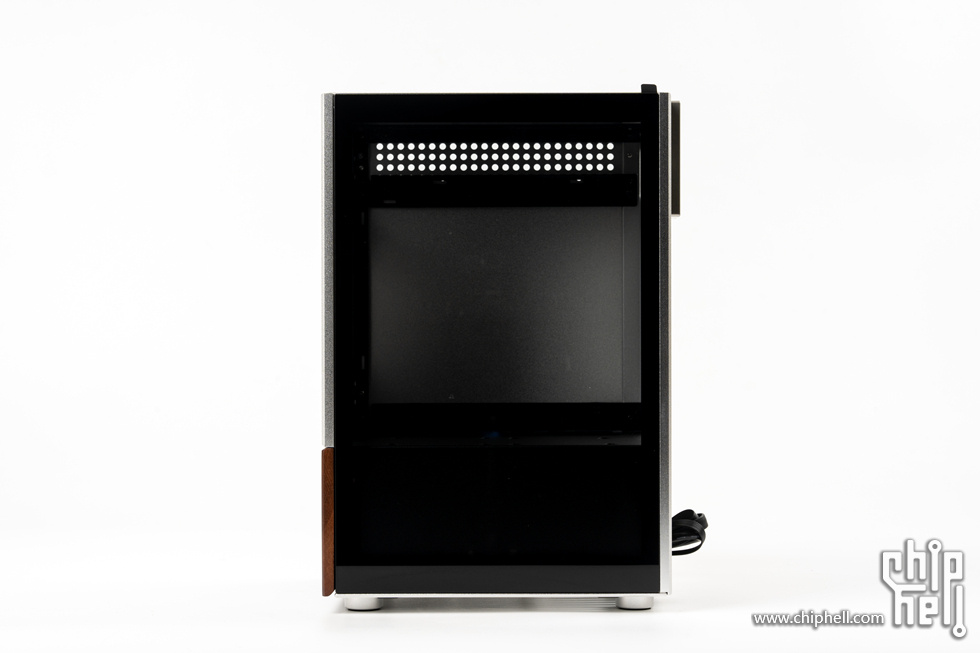

磁吸式玻璃侧板，右上角预留了易拉布带，方便开启

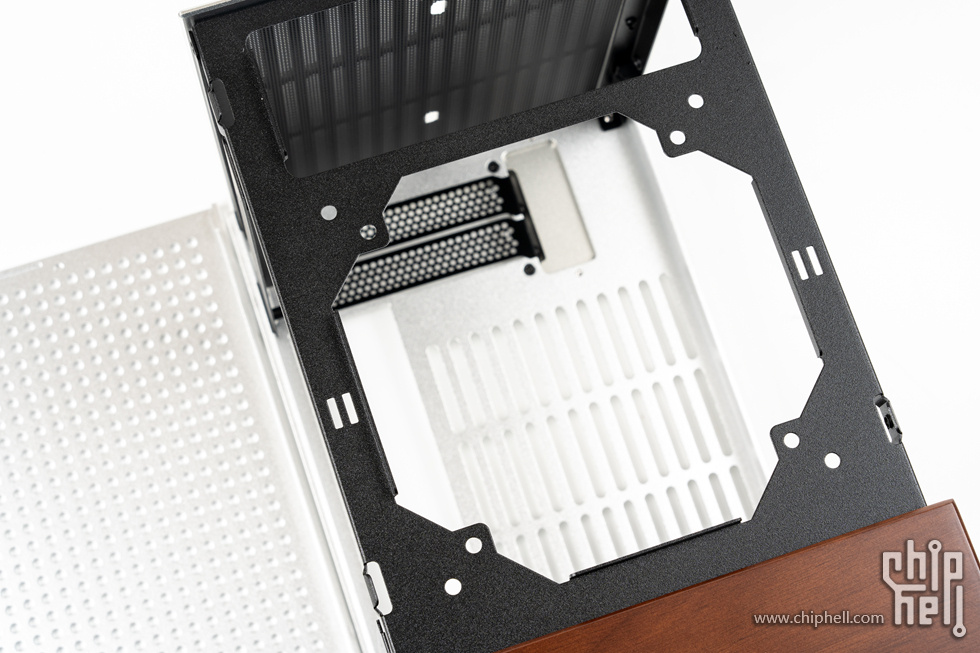

内部的倒置ITX主板安装位，电源下置安装


背面3mm铝合金背板，顶部的显卡位有整片的散热开孔

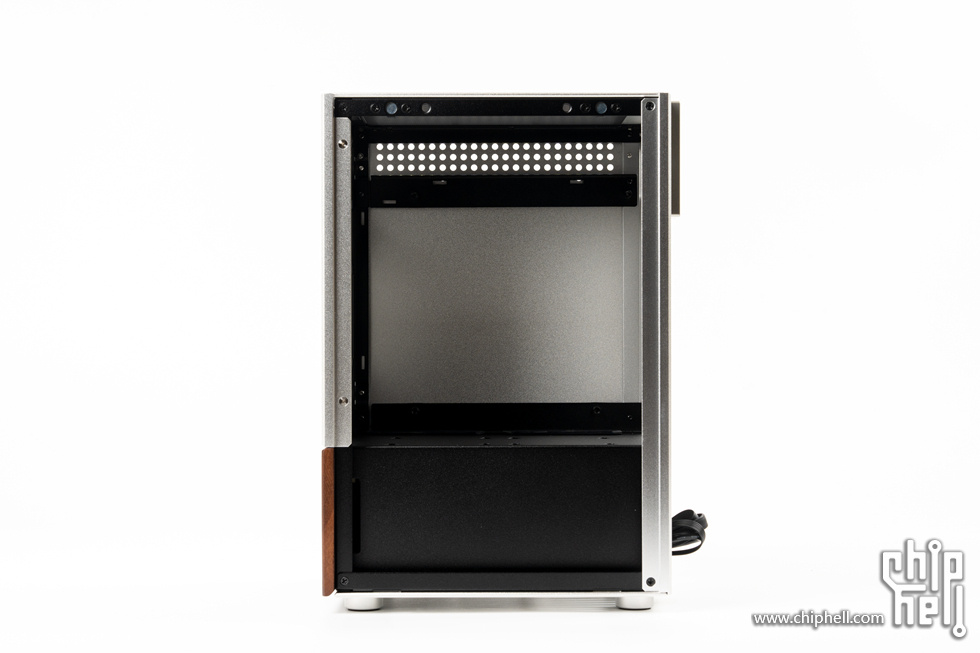

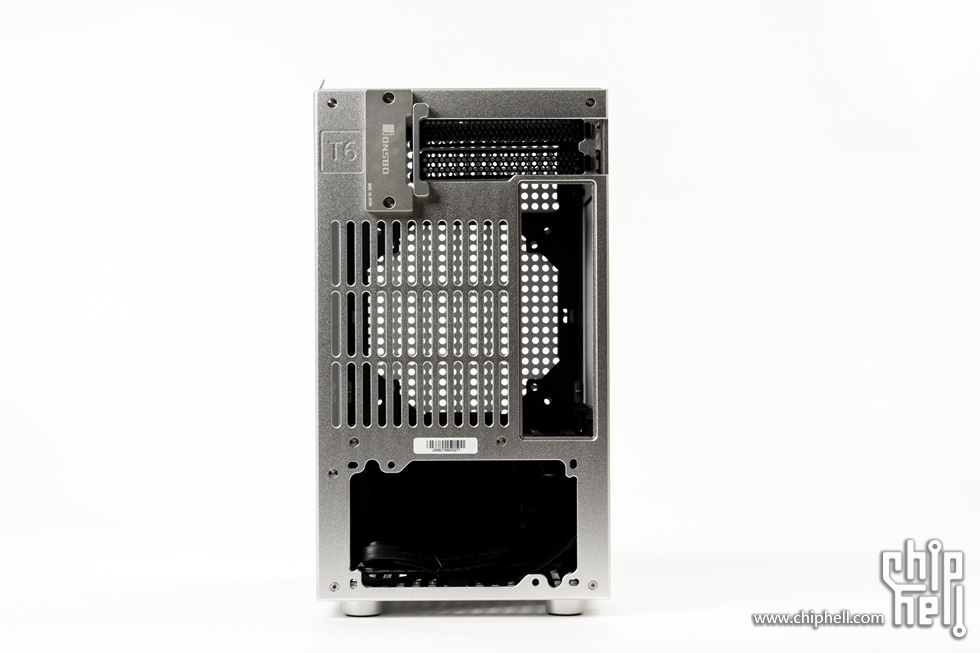

机箱尾部，倒置ITX和ATX电源安装，尾部支持1把12cm风扇安装

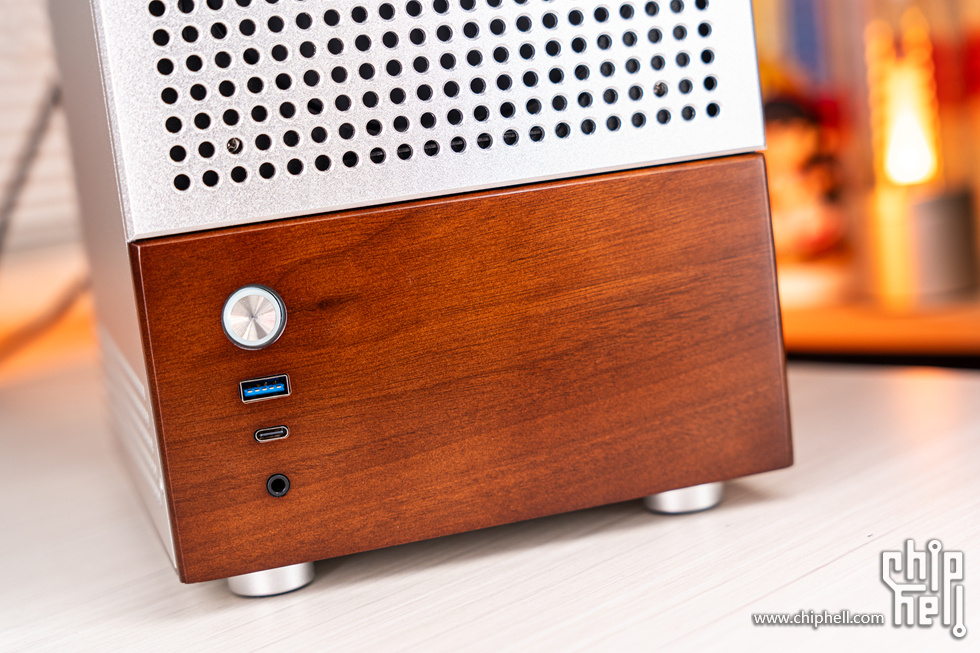

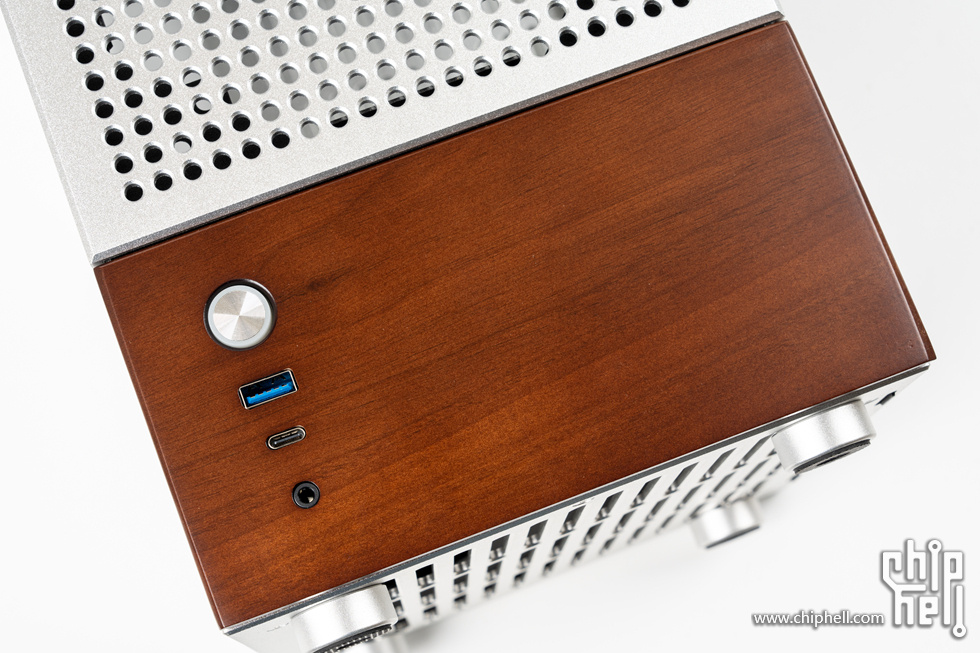

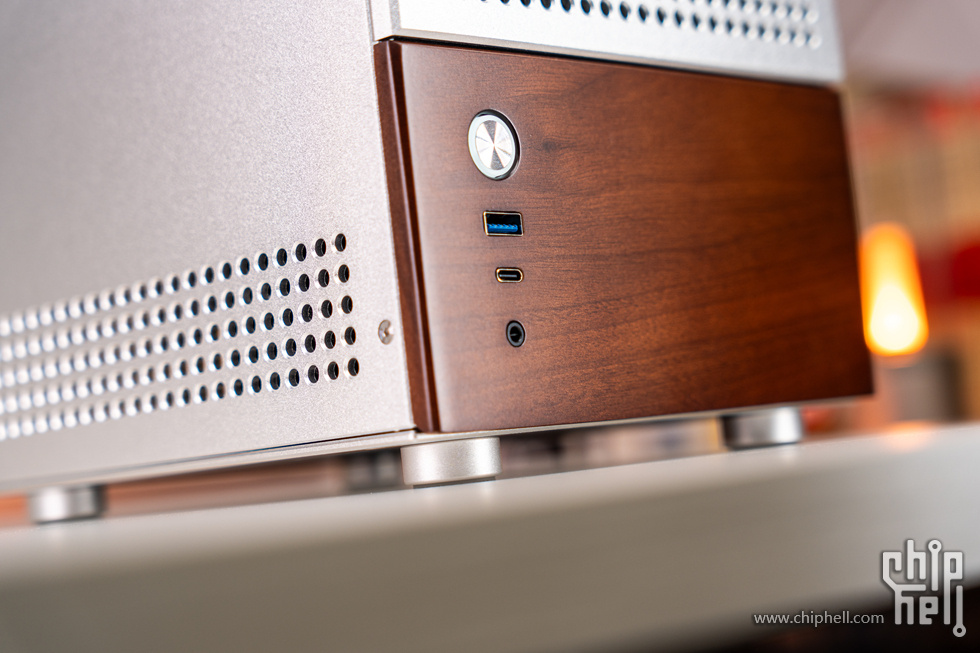

8mm厚度的北美黑胡桃木面板，纹理和质感都非常好，左侧是带灯开机键、USB3.0、10Gbps Type-C、耳机音频二合一

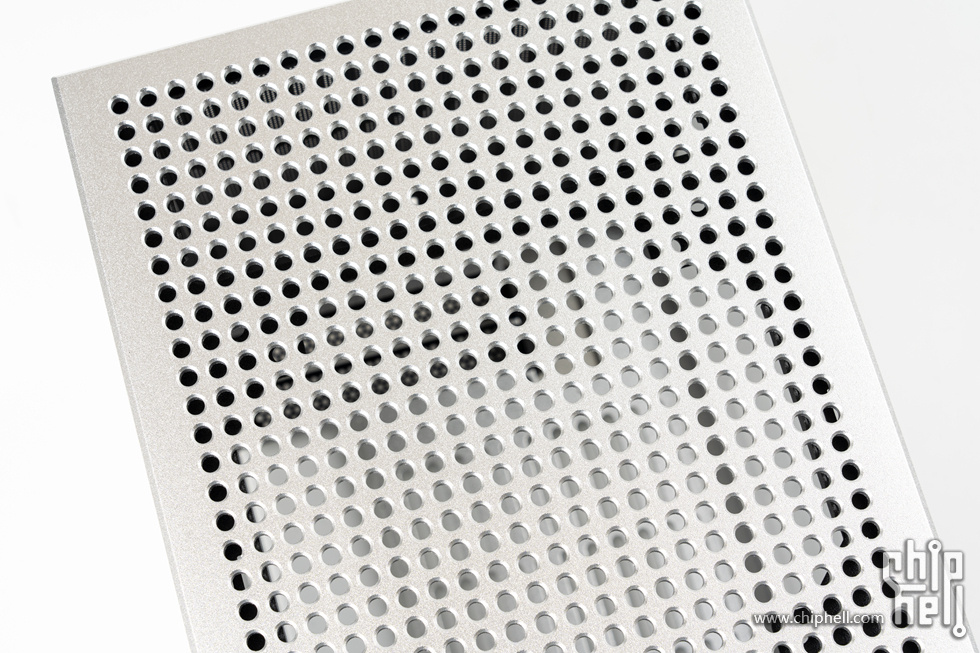

3mm厚度的铝合金面板上做满了圆形倒角的散热开孔


顶部的3mm面板也做了长条形的开孔，内侧有防尘网

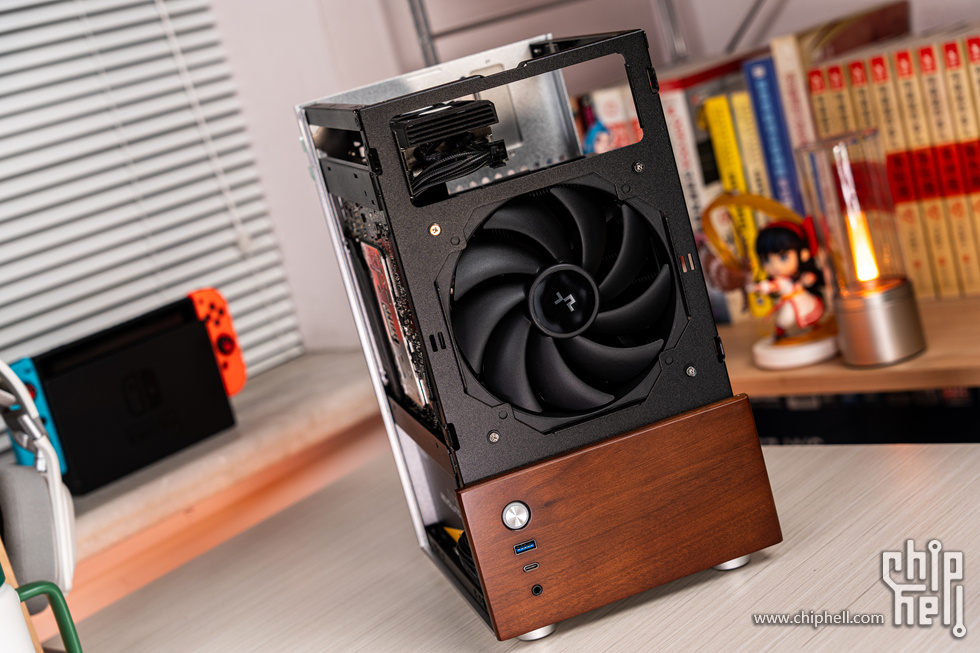

打开前面板，内侧可支持1把12/14cm风扇的安装用于前置进风

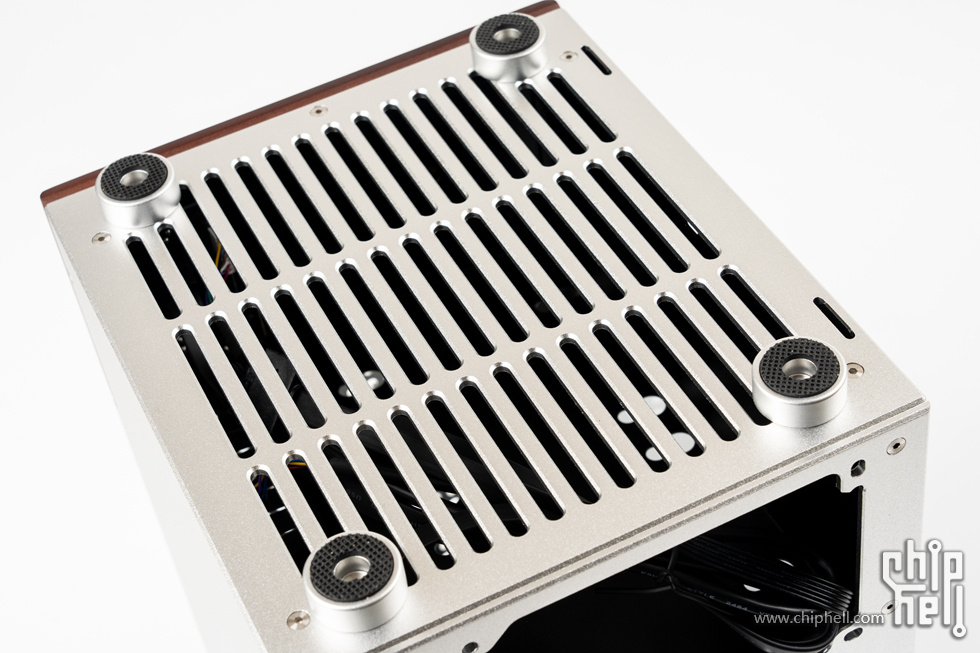

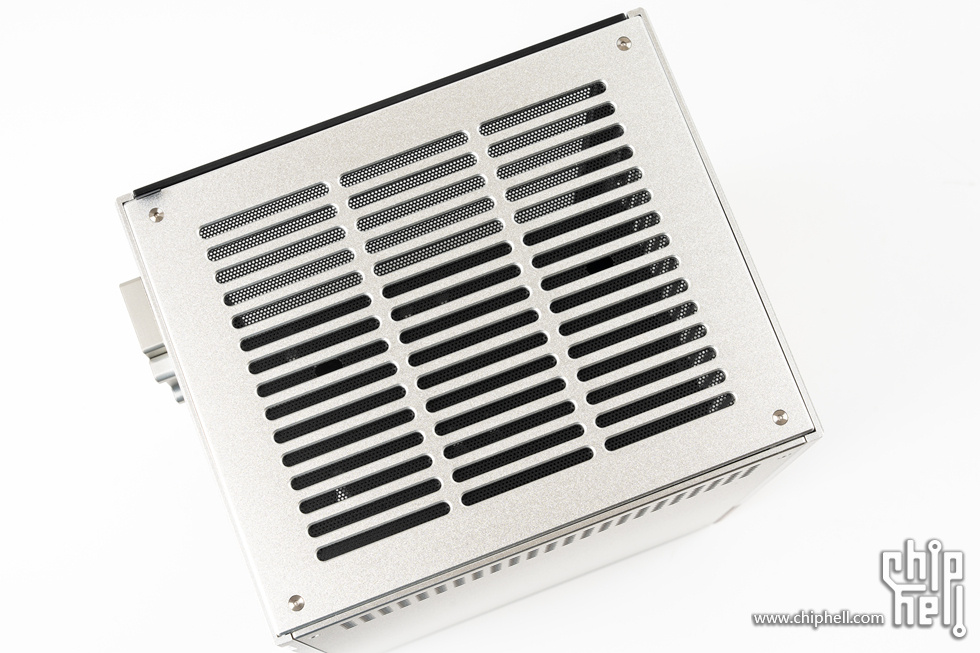

底部的脚垫，底板也是3mm铝合金面板与顶部设计一致的长条形散热开孔


ATX电源的铝合金面板安装位


电源的安装需要拆除底板后从底部安装，ITX的小机箱都有些小技巧设计


电源盖板的上面支持2个2.5寸SSD安装

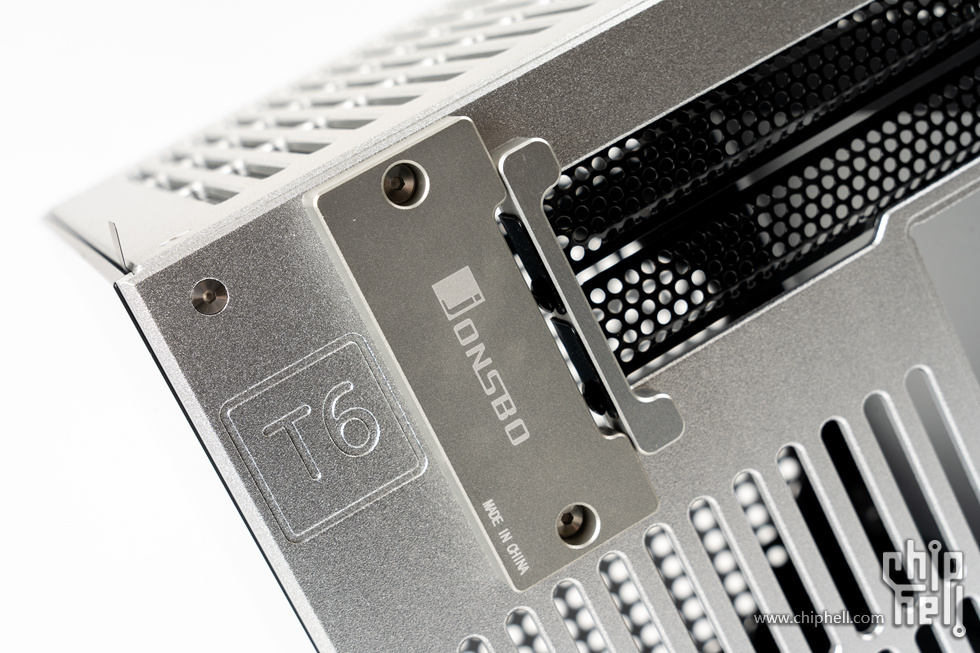

顶部的后面这里有T6的阴刻型号，而显卡安装位这里有一片带乔思伯logo的铝合金盖板，小机箱将品牌与型号都设计标识也是通过了讨巧的设计


附件盒也是非常多的材料，H2螺丝刀也有标配，还有一个北美黑胡桃木材质的提手可用于顶部安装，也可以安装在前面板可作为耳机支架用途

九州风神（DEEPCOOL） 冰立方AK620ZERODARK暗夜

乔思伯T6小机箱需要选择一款160mm左右高度的散热，这里使用了九州风神的冰立方AK620暗夜版ZeroDark，这款散热器具有260W的解热功耗，采用的双塔双风扇和6根6mm的双向恒定热平衡热管，并使用九州风神的FDB冷静风扇与黑化矩阵式鳍片组，是颜值非常高的全黑散热器，全金属的扣具也让安装和使用非常方便

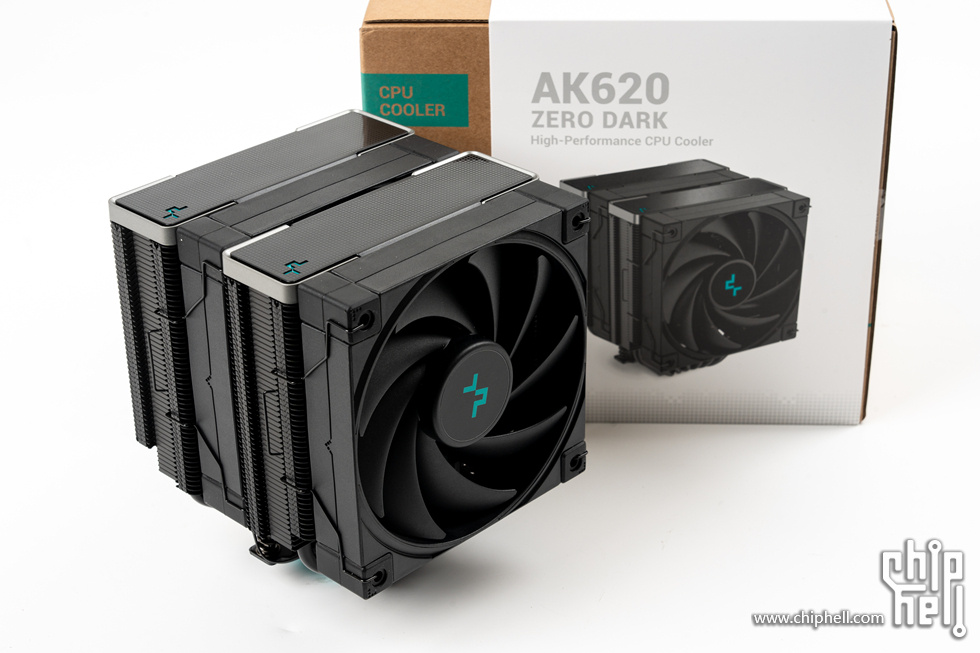

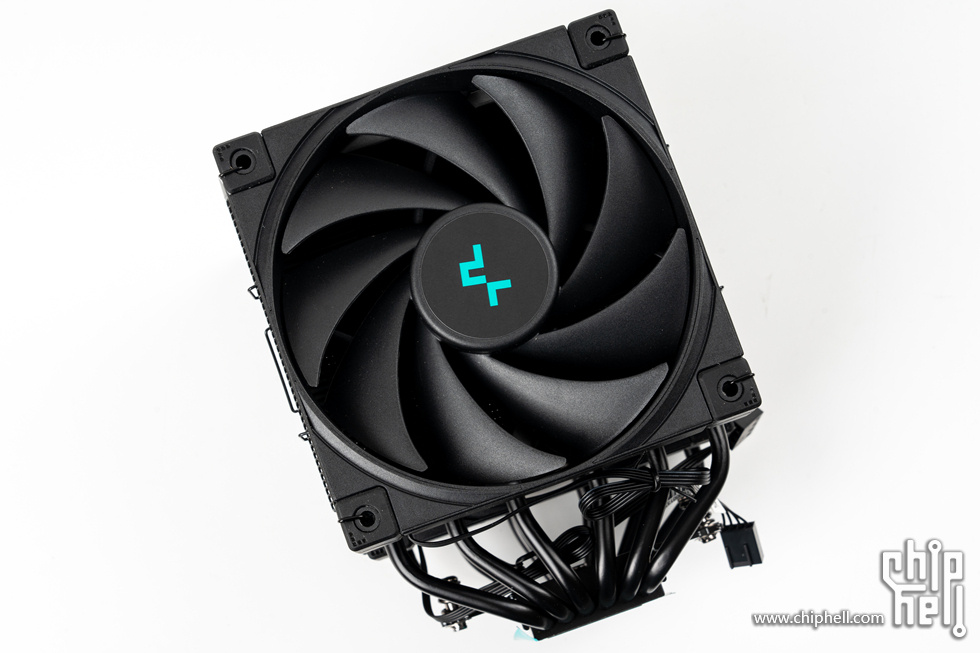

冰立方AK620 ZeroDark暗夜版的散热本体，酷黑风格，只有双塔的两个顶盖有银色边框修饰

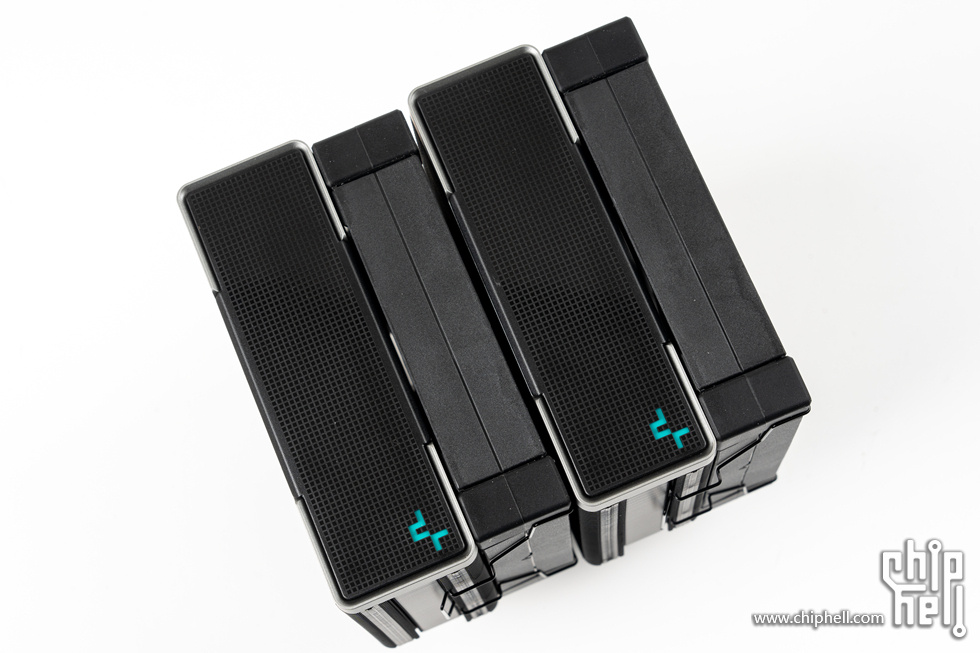

双塔双风扇的规格，两个顶盖上都有一个九州风神的logo


原厂FDB轴承的FK120风扇，寿命5W小时，500-1850rpm，28dB(A)，风压2.18mmAq，风量68.99CFM

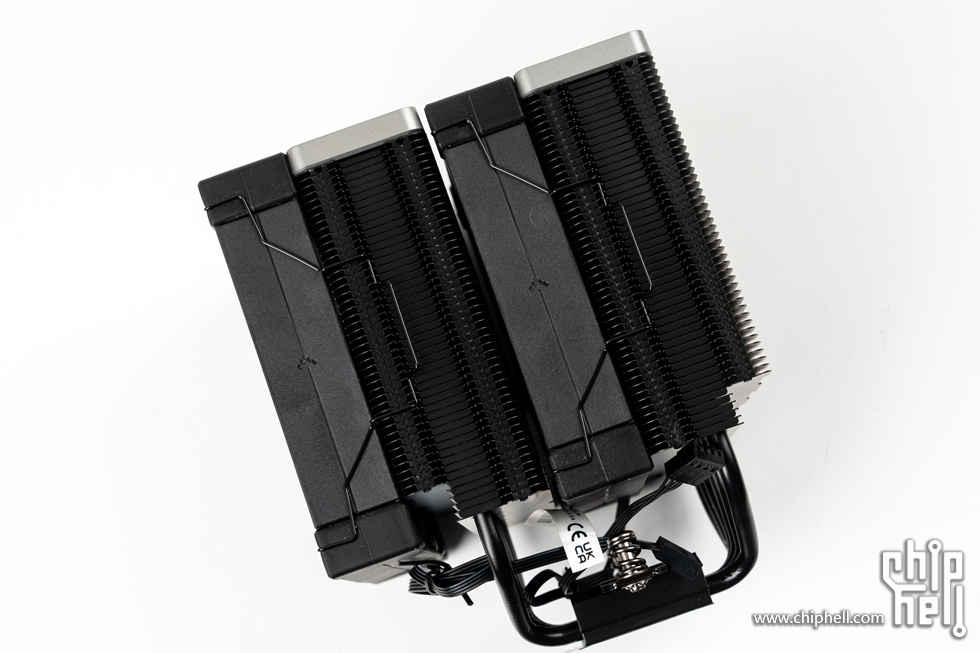

侧面的散热鳍片与双风扇黑色扣具


家族化矩阵式的黑化鳍片组，使得散热效率更高

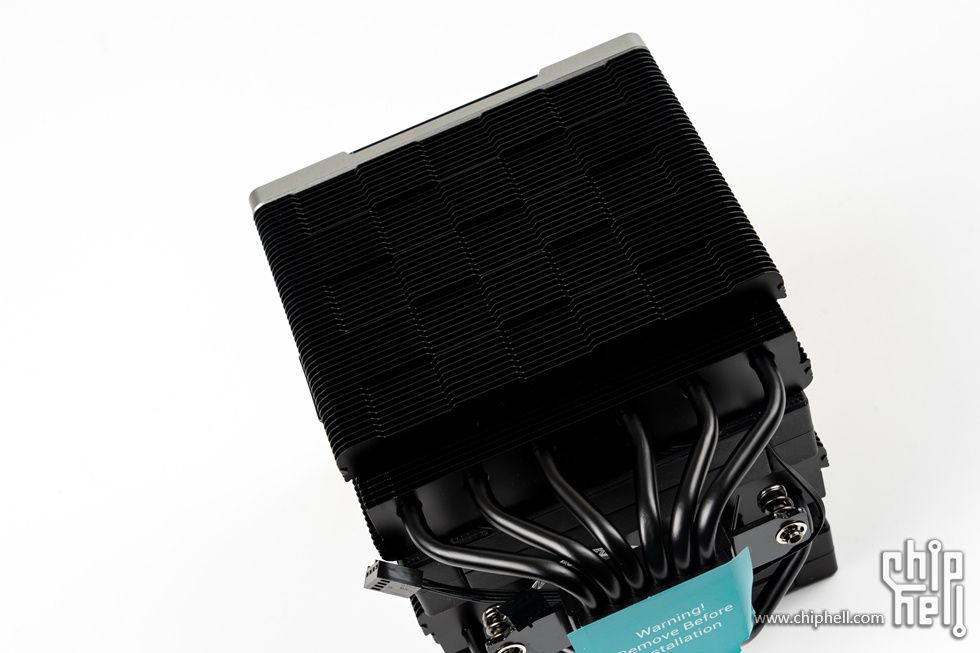

精雕微凸的纯铜底座，电镀工艺，6根热管均匀分布


两把风扇都是FK120


全金属的扣具，支持intel的LGA20XX/1700/1851/12XX/115X，以及AMD的AM4/AM5

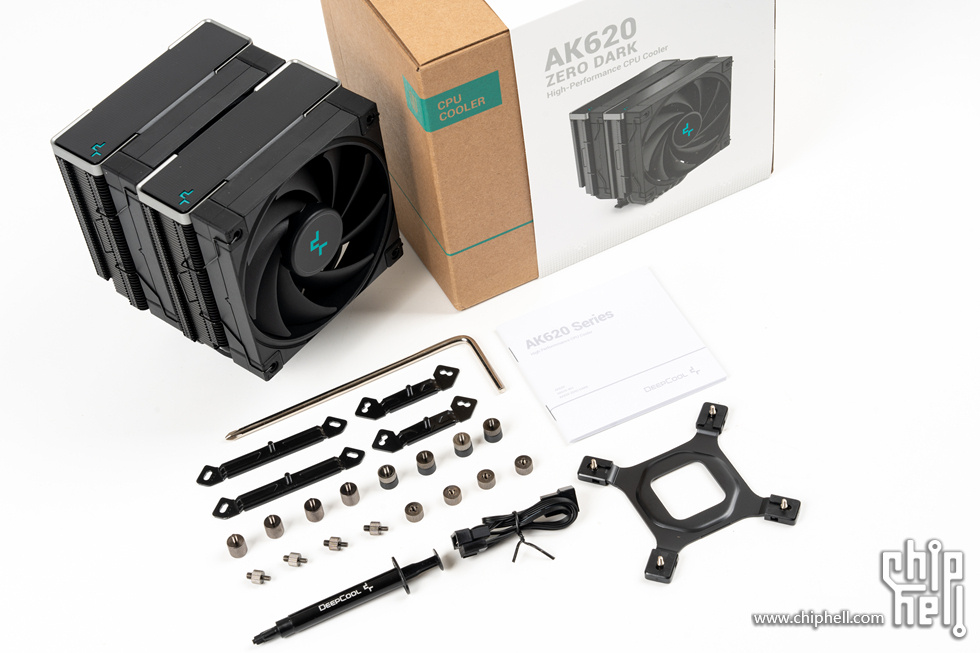

九州风神冰立方AK620 ZeroDark 暗夜版的全家福

九州风神（DEEPCOOL）FD14 PBT风扇

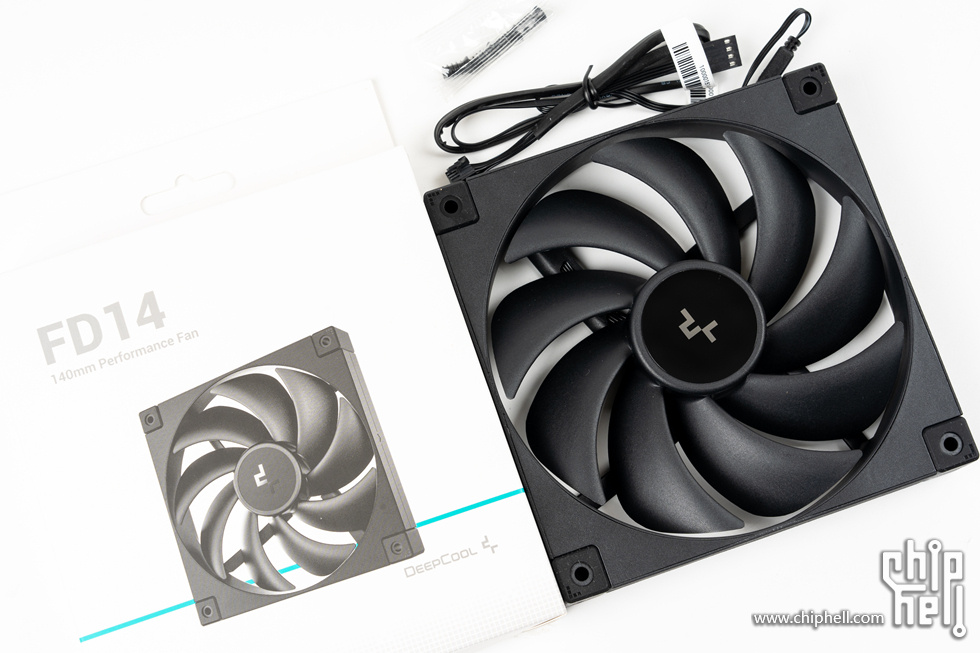

FD14是九州风神14025规格的无光风扇，采用PBT材质与串联式的8PIN接口，简约至美提供优秀的性能，400-1650RPM下可提供1.97mmAq的风压与84.81CFM的风量


风扇本体，框架采用PBT复合材料制造，可确保拥有一致的运转状态，全新的气动结构带来全速域稳定低噪的性能表现

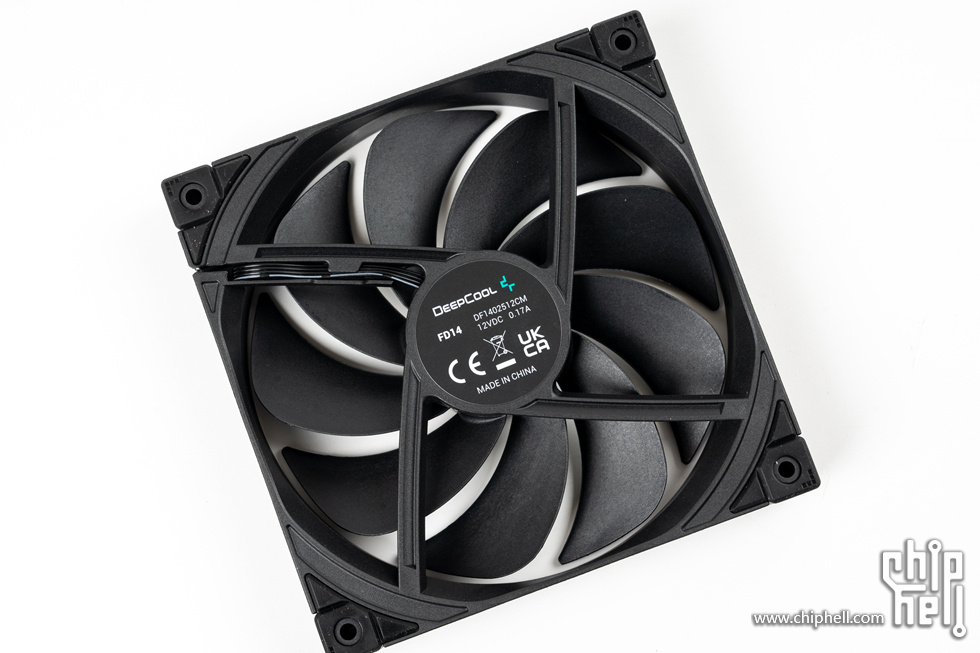

风扇背面，四角都使用了包胶设计，确保能减少震动，轴承采用4根加强筋连接扇框确保稳定，FD14的型号为DF1402512CM，12VDC电压与0.17A电流


风扇的侧面为8PIN接口，可使用串联设计，并且与FD 14/12 ARGB风扇公用接口支持PWM与ARGB

• 华硕ROG STRIX X670E-I GAMING WIFI主板



随着ZEN5的到来，而X870E系列芯片组其实也只是换汤不换药，作为AM5平台的iTX旗舰板，ROG STRIX X670E-I虽然不带信仰灯，但我仍喜欢称呼它为“C9I”，因为这款主板已经全面超越了曾经DTX结构的C8I，ZEN架构下更能体现其各个方面的特点以及性能

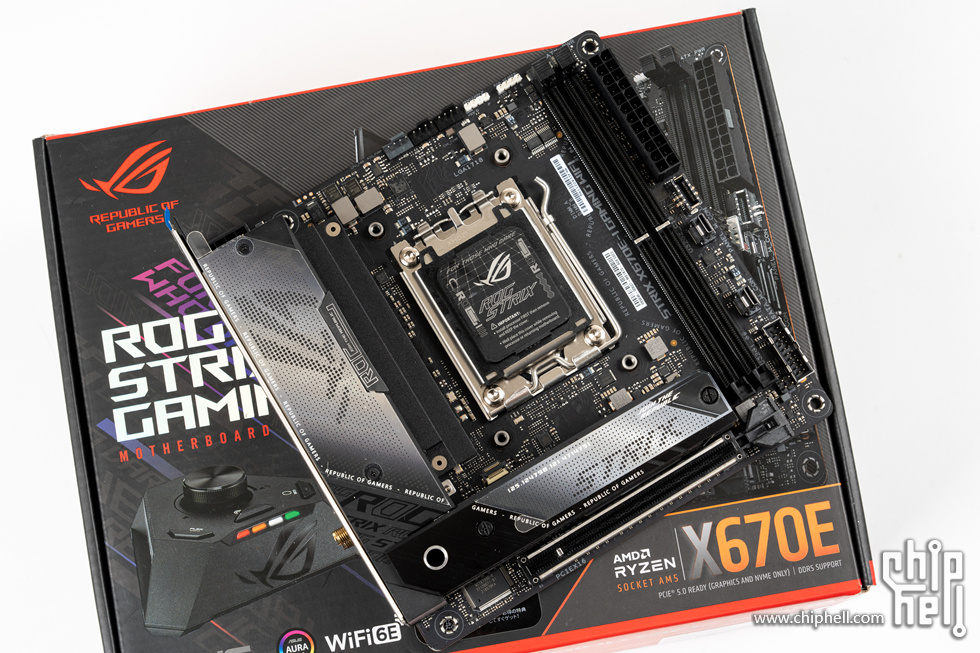

主板本体，ROG STRIX X670E-I 能将X670E双芯片组做到了一张小小的17x17的ITX主板内，而且将M.2与芯片组做了个堆叠、声卡做了外置、一张FPS-II扩展卡来扩展SATA和前置USB2.0口,10+2相 110A供电、独立声卡ROG STRIX HIVE with ESS QUAD DAC、双M.2含PCIE5.0M.2支持和PCIE5.0显卡插槽，还拥有双USB4.0（Intel JHL 8540）

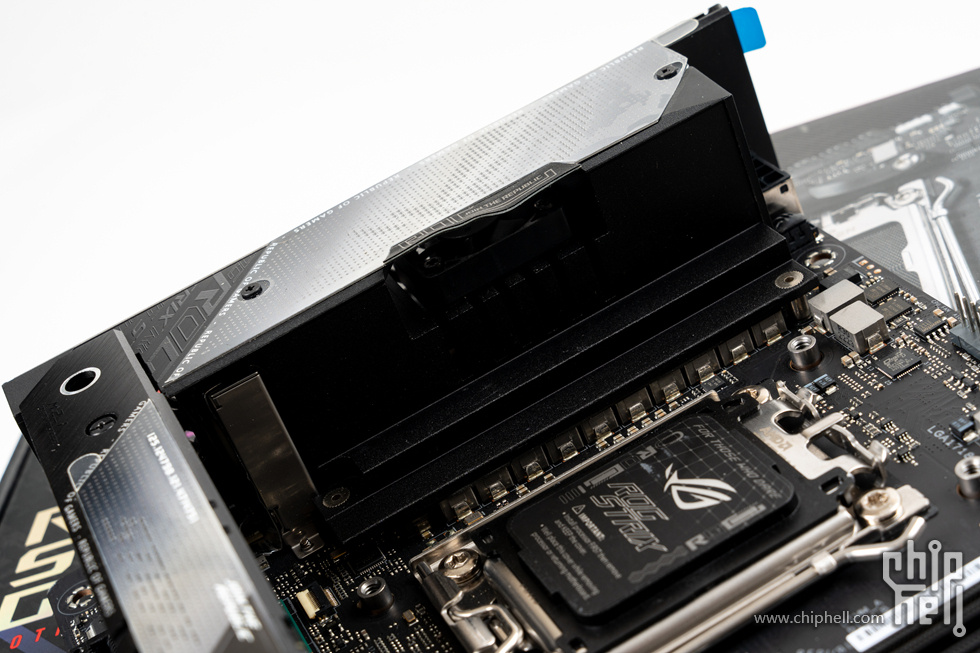

主板供电位置的散热设计，内部带了两把小风扇不仅能对供电和芯片组散热，也对M.2固态起到通风作用，毕竟现在的ITX安装基本都是一体水冷，所以整个主板的冷却确实需要靠主板自身解决了


10+2相110A供电，这应该是目前ITX规格的巅峰设计了，并且还是10层PCB和高品质合金电感、耐用固态电容

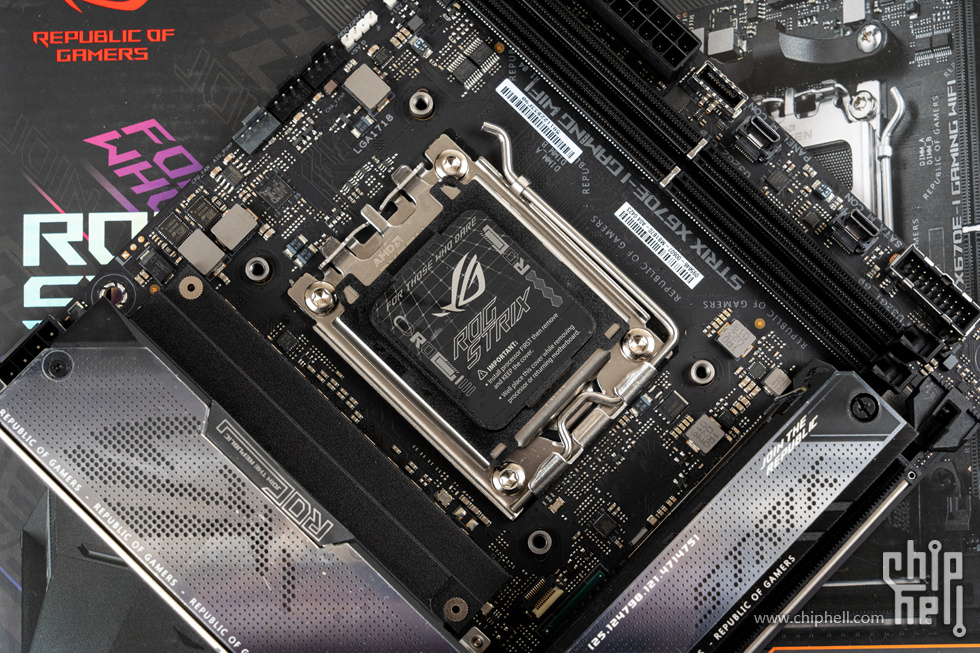

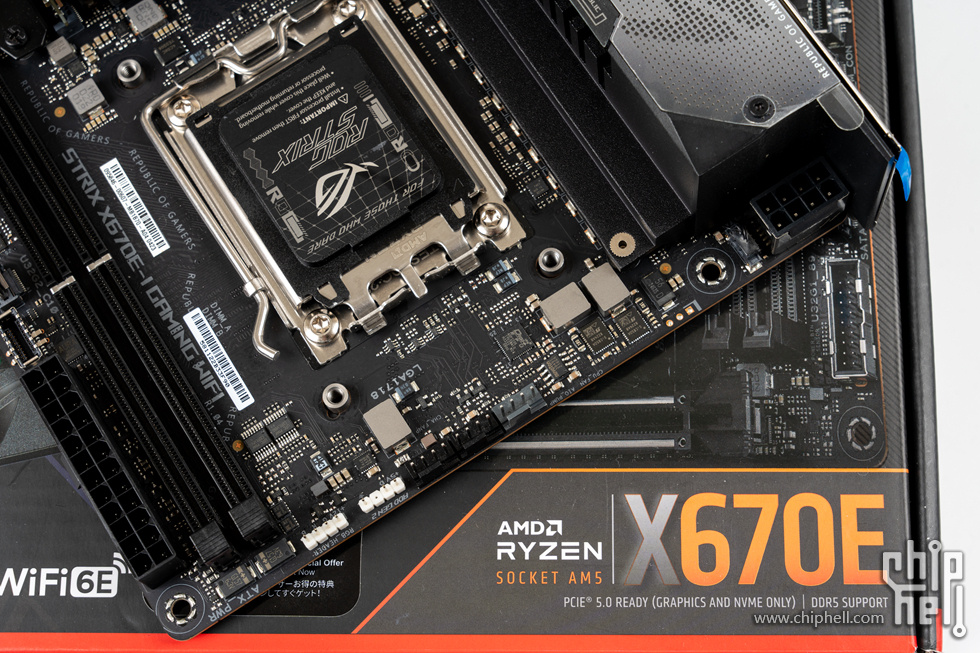

AM5插槽，战未来继续服役ZEN5


主板顶部的一些RGB接口和风扇口，风扇口还配有保护帽防止短路和灰尘，旁边的8Pin ProCool II搞强度供电接口用来承载7950X的大功率输出

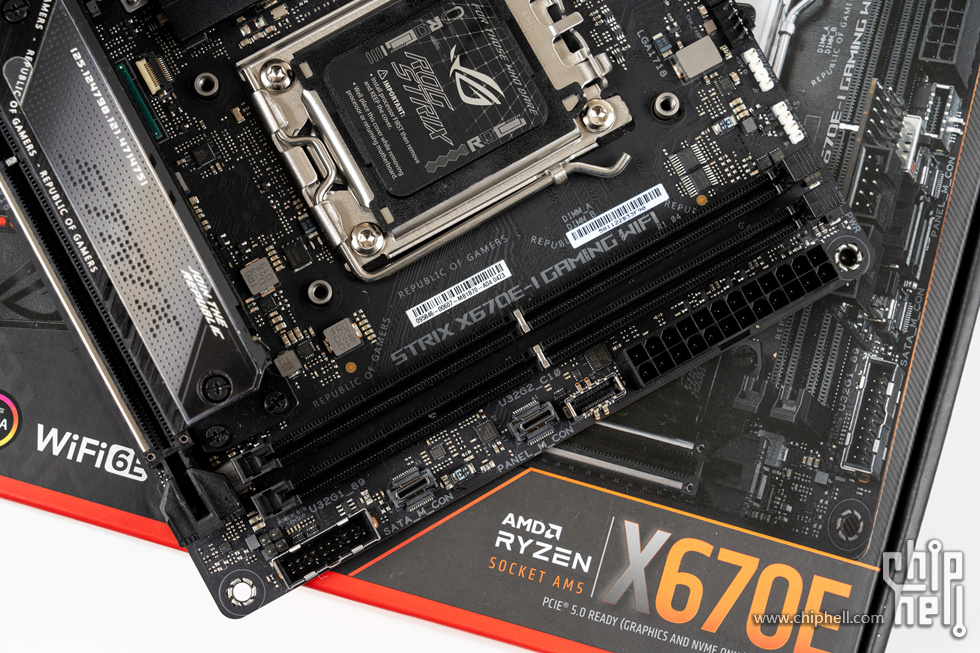

单边卡扣设计的双DDR5内存插槽，对于ZEN5来说新的BIOS已经可以较好得支持高频DDR5内存了，当然内存性能与intel平台还是有些差距


PCIE5.0的显卡插槽，前面是双M.2位，顶部支持PCIE5.0的M.2，中间支持PCIE4.0的M.2，底部是X670E芯片组，供电处的两把小风扇其中一把正好对着M.2位置吹来增强芯片组与M.2的散热


双M.2的叠叠乐设计

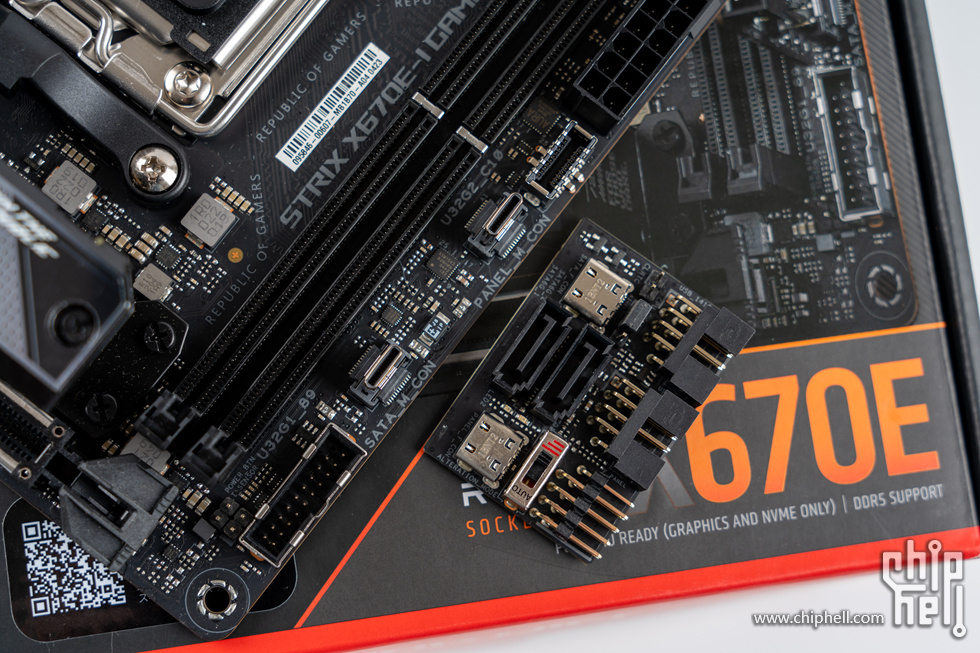

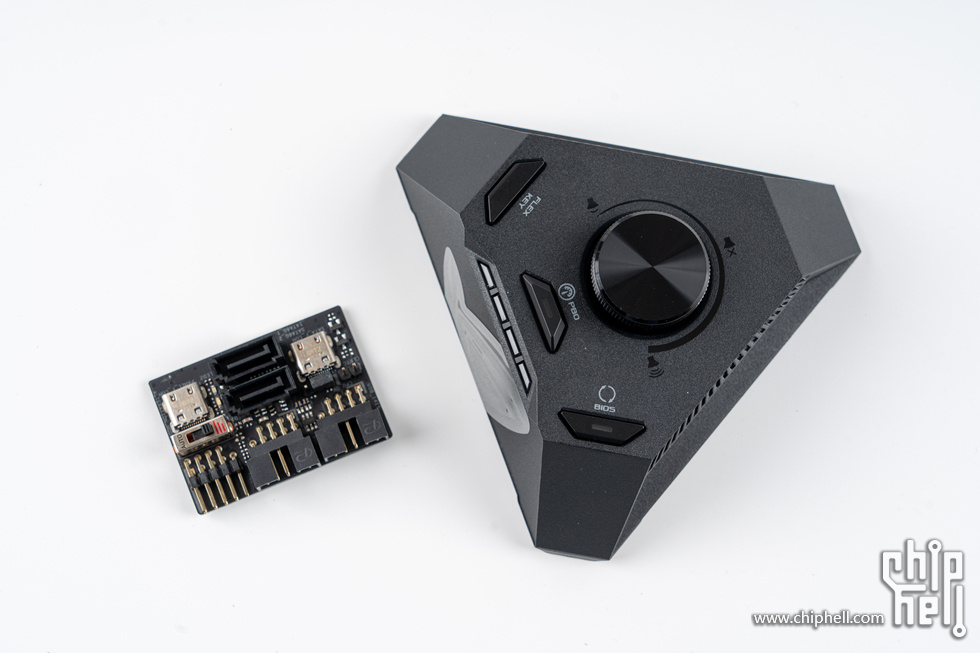

ROG FPS-II扩展卡，通过两个type-C口来扩展两个SATA和两个前置USB2.0，同时还带有PCIE切换开关方便使用低阶显卡延长线的用户。同时主板上本身带有一个前置USB3.0和一个type-C口


ROG STRIX HIVE，不仅带音量调节和音频接口外还带USB和type-C口，更强大的是还带BIOS一键升级按钮、FLEXKEY按钮、EZ模式PBO按钮和Q-LED故障诊断灯。虽然说主板太小规格太强大才让声卡独立出去，但是声卡独立之后另一个非常重要的好处就是对声音的电磁干扰也小了

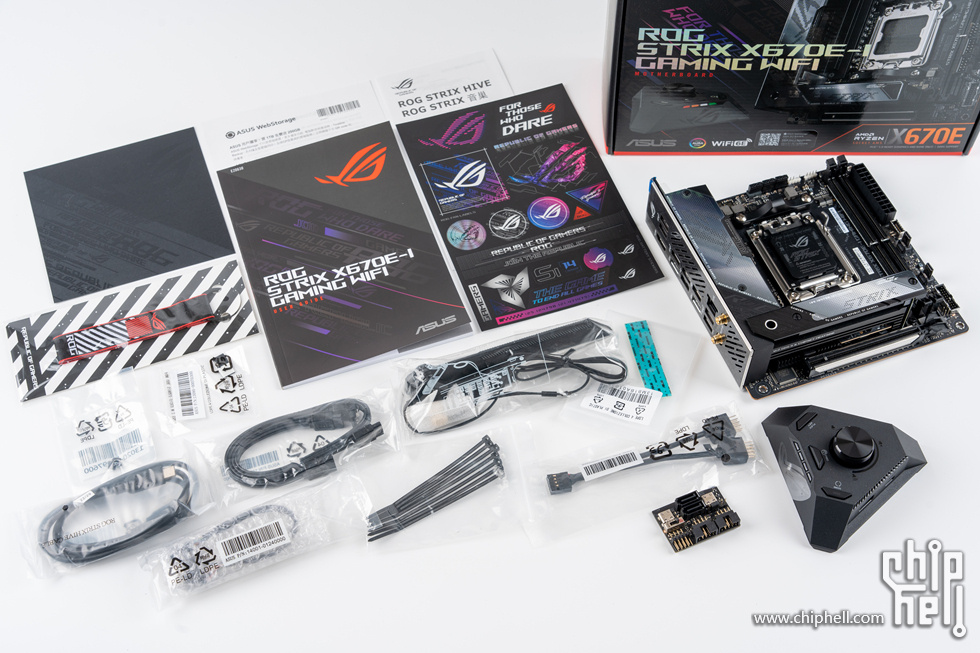

全家福，配件也是相当丰富，特别是还配置了独立的声卡

阿斯加特（ASGARD）  雷神索尔 THOR DDR5  6000 C28 32G（16GB x2）套装内存

本次的装机为无光方案，选择了阿斯加特的雷神索尔 THOR无光内存，并且因为它采用DDR5 6000 C28的超低时序，所以也非常适合这次的AMD平台，目前再低时序的话恐怕只有6000C26了，这套内存的详细规格为EXPO DDR5 6000 C-28-35-35-76，1.45V

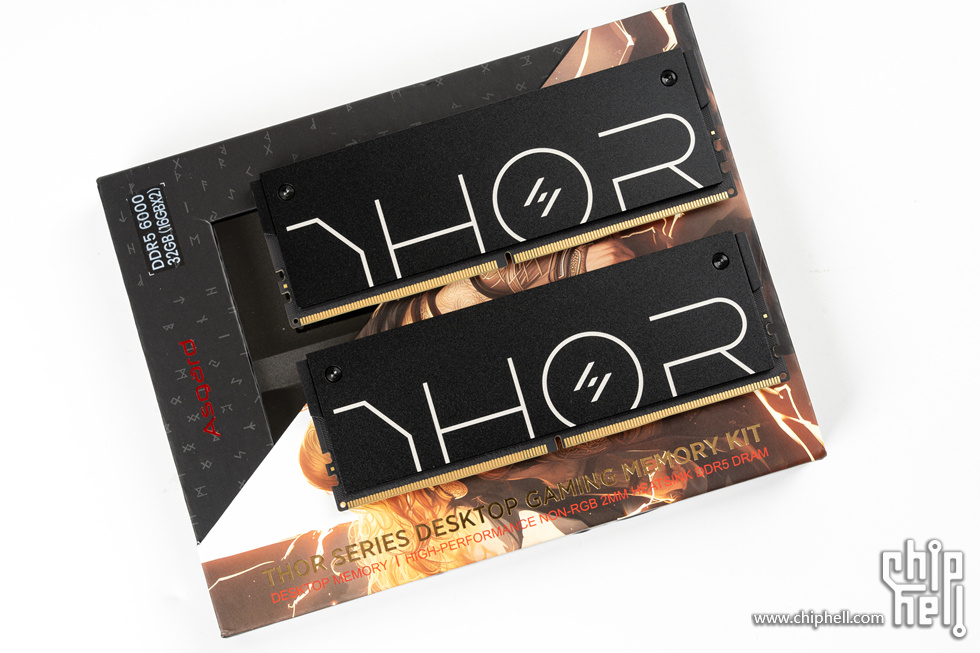

阿斯加特的内存不仅包装精美，内存本体也非常厚重有质感，它的DDR5全系列几乎都采用2mm厚度的全铝合金材质

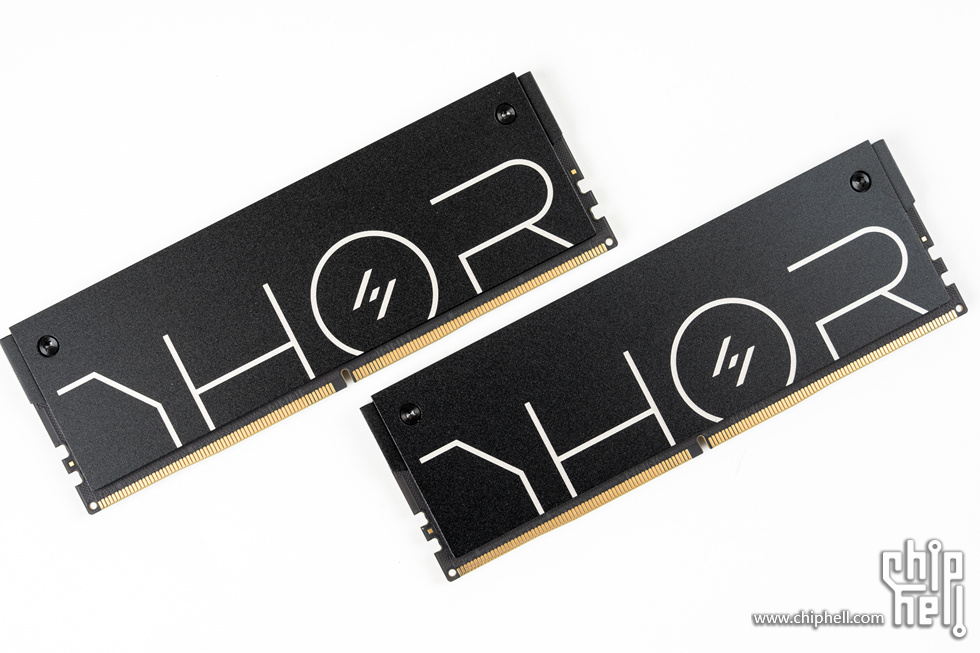

内存本体的正面，简约至美的纯黑设计，表面只有“THOR”雷神的白色细字，除了左右两颗H2固定螺丝别无其他

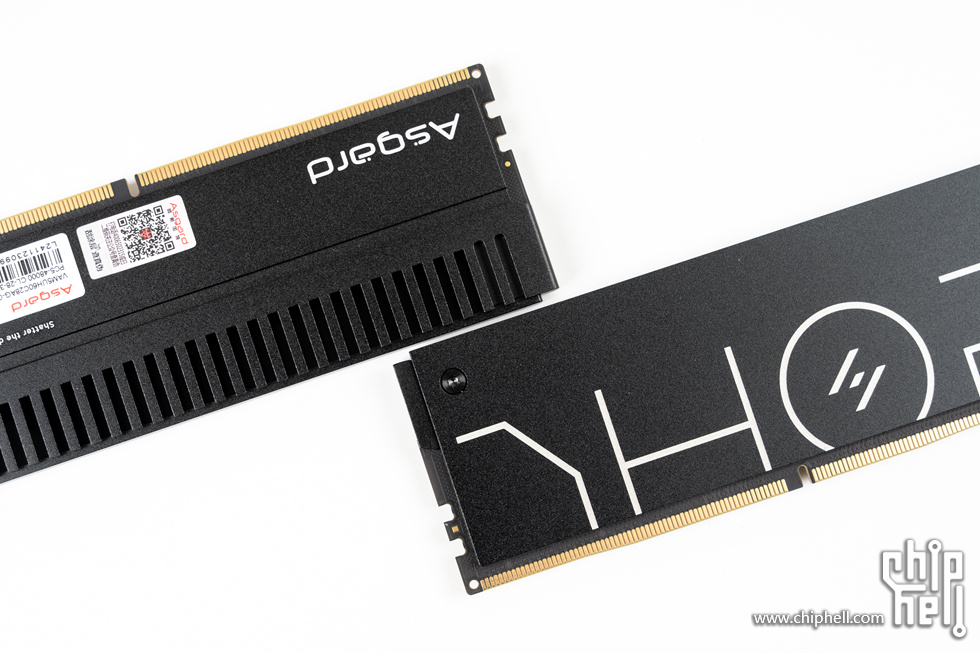

内存的背面，为了散热而在顶部设计了整排锯齿状的特殊导热风道结构，左下角则标注了品牌logo“ASGARD”，中间设计了一条腰线


内存使用了10层PCB电路与10μm加厚的金手指双重强化电路信号传输，搭载全新的不锁电压PMIC电源管理芯片，使得内存电源负载更稳定高效及具有更加优质的超频体验


内存背面的散热结构


顶部俯视的散热结构，并且顶部也有品牌logo“ASGARD”

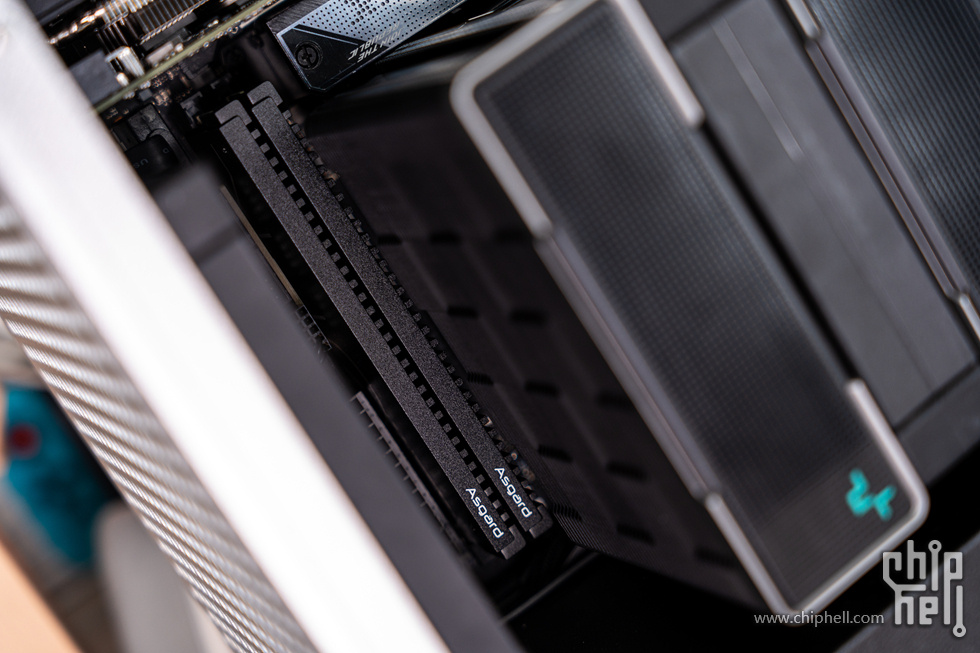

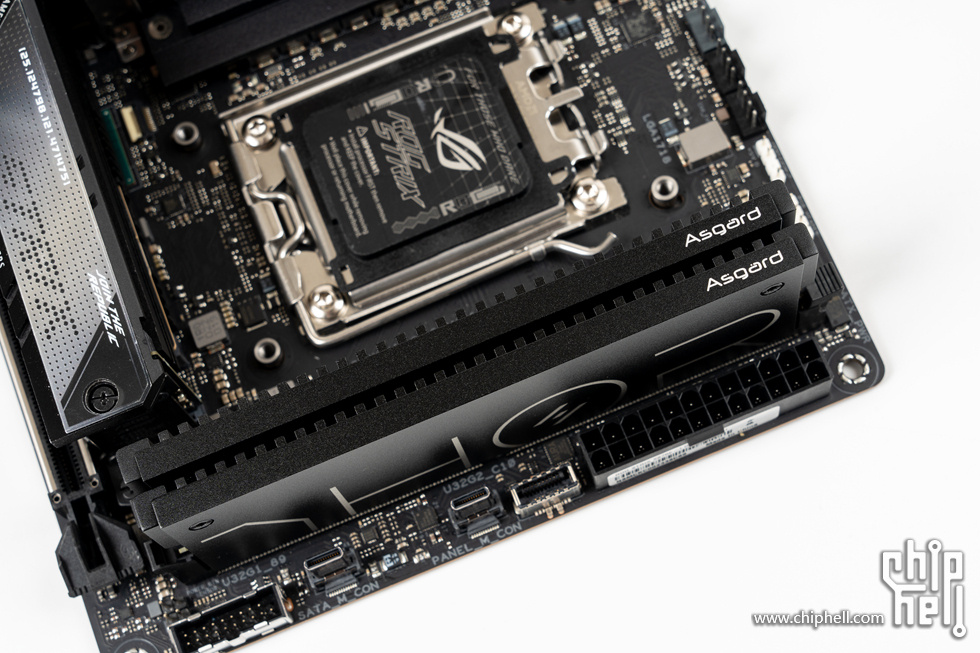

雷神索尔的X670E-I内存安装效果

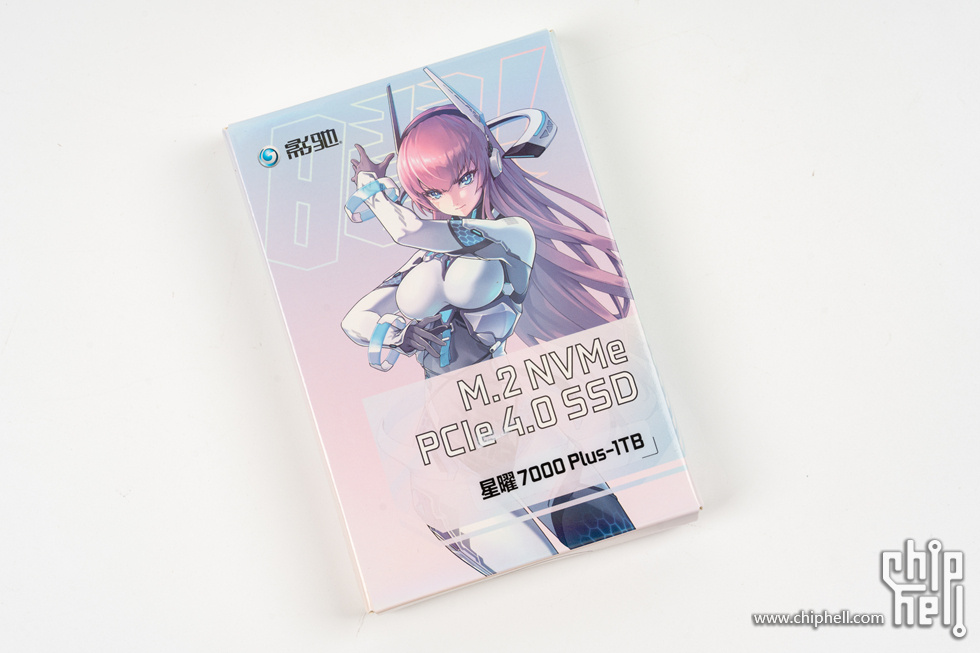

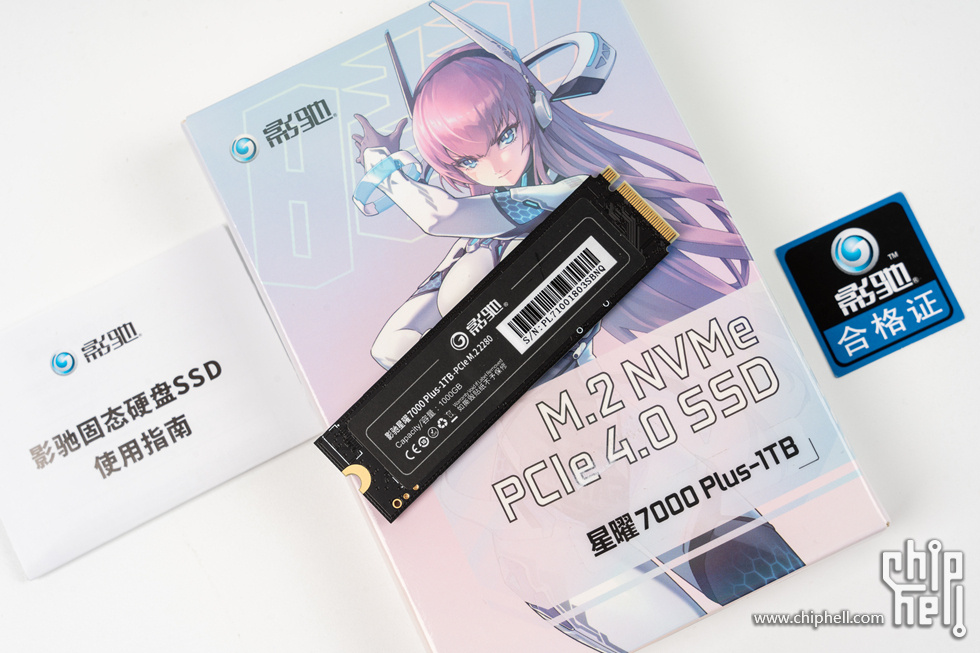

• 影驰 （GALAX） 星曜7000 Plus 1T SSD



固态硬盘是来自影驰的主流PCIe 4.0 SSD：星曜7000 Plus SSD。它的产品标称顺序读写速度就分别达到了7000MB/s、6000MB/s，就如同它的名字一样。其主控为群联PS5027-E27T，并且采用的TLC颗粒


PS5027-E27T是一款专门为游戏PC、以及像PS5这样的游戏主机打造的主控芯片，它由TSMC台积电12nm生产工艺制造，基于单处理器架构，内置32bit微控制器，支持NVMe 1.4协议，是一款无独立缓存型的四通道主控


群联PS5027-E27T主控最大的升级之处在于它还支持搭配Toggle 5.0或ONFi 5.0接口的3D TLC NAND、3D QLC NAND的闪存，其支持的闪存接口传输速率最高可达3600MT/s


影驰对星曜7000 Plus SSD提供三年质保，并支持个人送保

华硕（ASUS） RTX4060-O8G-LP-BRK

T6需要短显卡，不过这次选择了更迷你的半高刀卡——华硕的RTX4060-O8G-LP-BRK， 可以说这张卡在小机箱中拥有更好的兼容性


显卡的本体，配置了全高挡板和半高挡板，4060虽然性能不怎么样，但是好在该有的功能也都齐全，4060使用的是AD107-400核心，3072个CUDA处理器，使用128bit 8GB GDDR6显存，只需要1个6Pin显卡接口即可，不过其实更期待是否有无显卡供电口的4050之类的无风扇显卡


显卡全貌，3风扇的纯黑外观，全长186mm


显卡顶部，标注了GEFORCE RTX 和ASUS的logo，且散热片为大部分开放式，对小风扇的阻力影响更小


显卡背面裸露PCB，如果能有一张PCB保护一下元器件就更好了

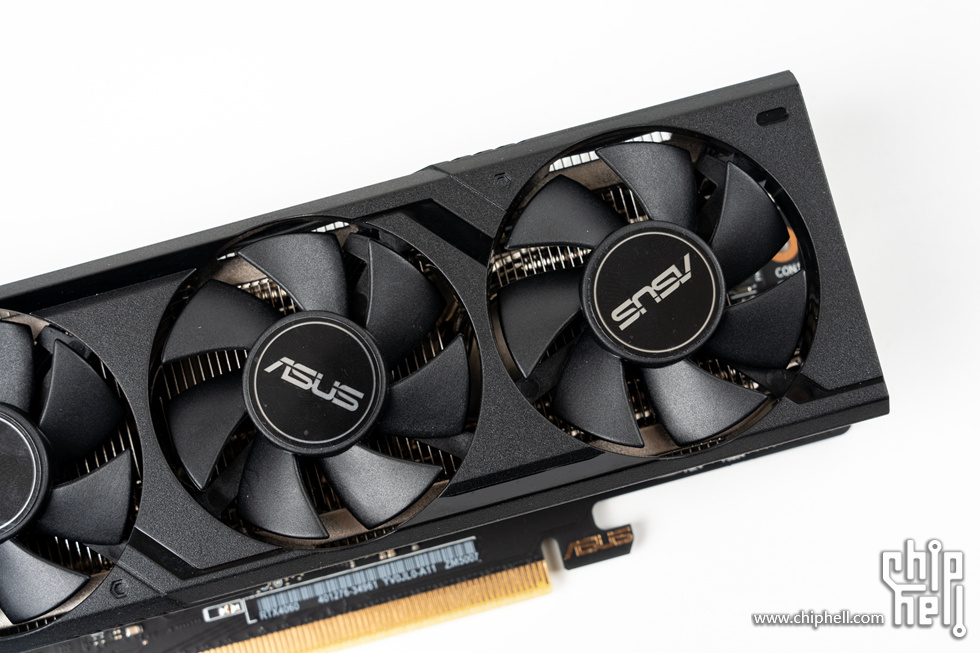

3把相同的5cm七叶风扇，不过不支持风扇启停，好在低转速下风扇噪声很轻

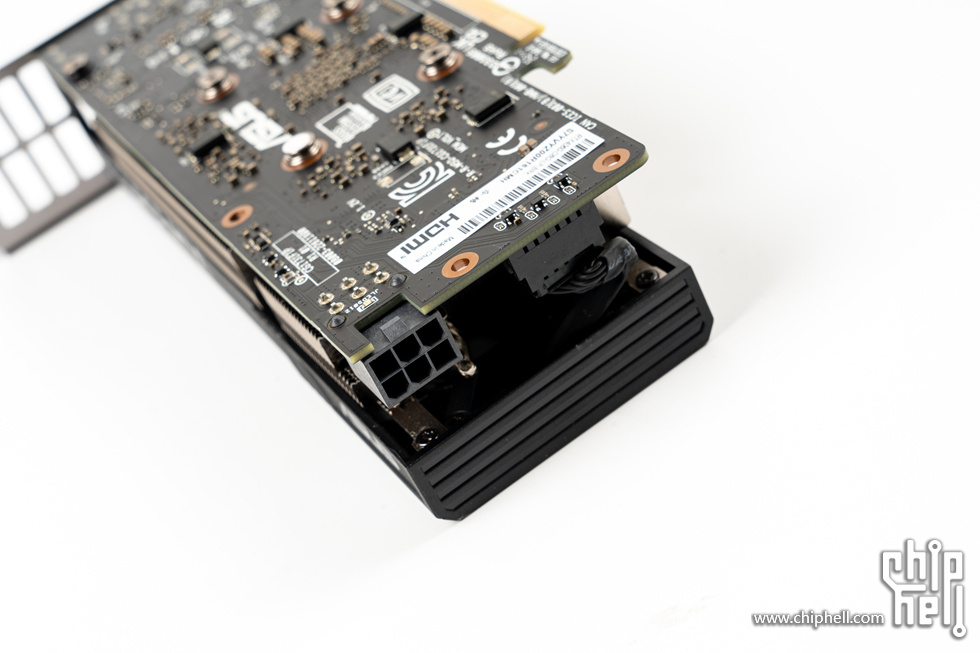

显卡末端的GPU 6Pin接口，散热器罩子上也有条形纹理修饰


双槽挡板，虽然是半高，不过依然配置了4个接口，不过与标准40系列3DP+1HDMI不同的是接口为2DP+2HDMI接口

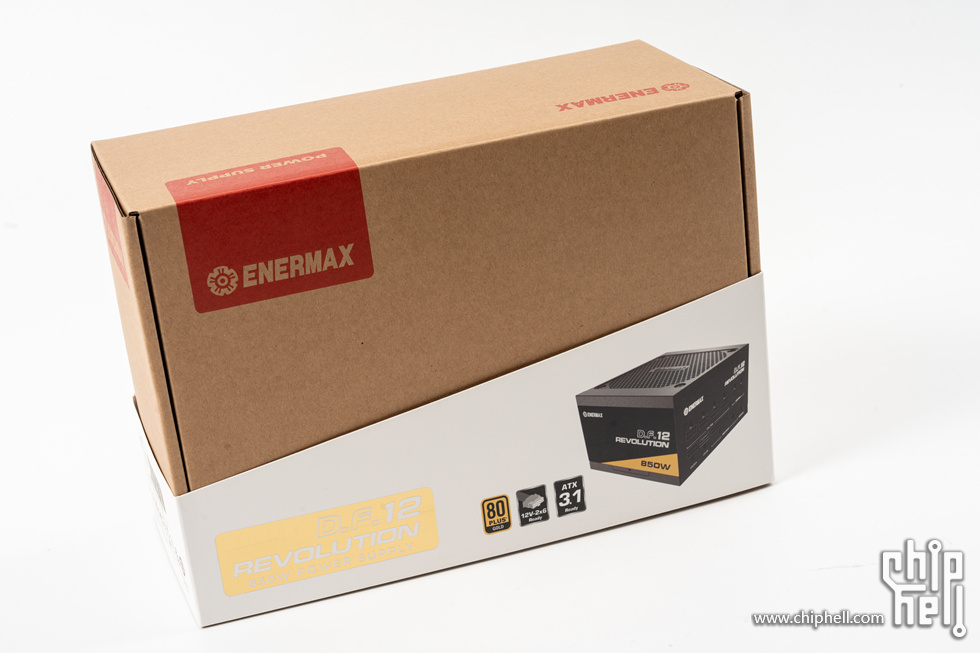

• 安耐美（Enermax）D.F.12  REVOLUTION 850W 金牌全模组 ATX3.1电源



安耐美这款D.F.12  REVOLUTION电源只有122mm的短身，虽然很短，但其他参数性能方面更不含糊，ATX3.1标准制造、原生12V-2X6供电接口、PCIE5.1标准支持600W输出，全日系三大品牌105度高品质电容、235%瞬时峰值功率高于intelATX3.1的200%标准、逆转弹尘升级二代、80PLUS金牌效能认证、2%负载效率≥70%、十年质保，其实大部分高端电源所拥有的功能也都不缺失

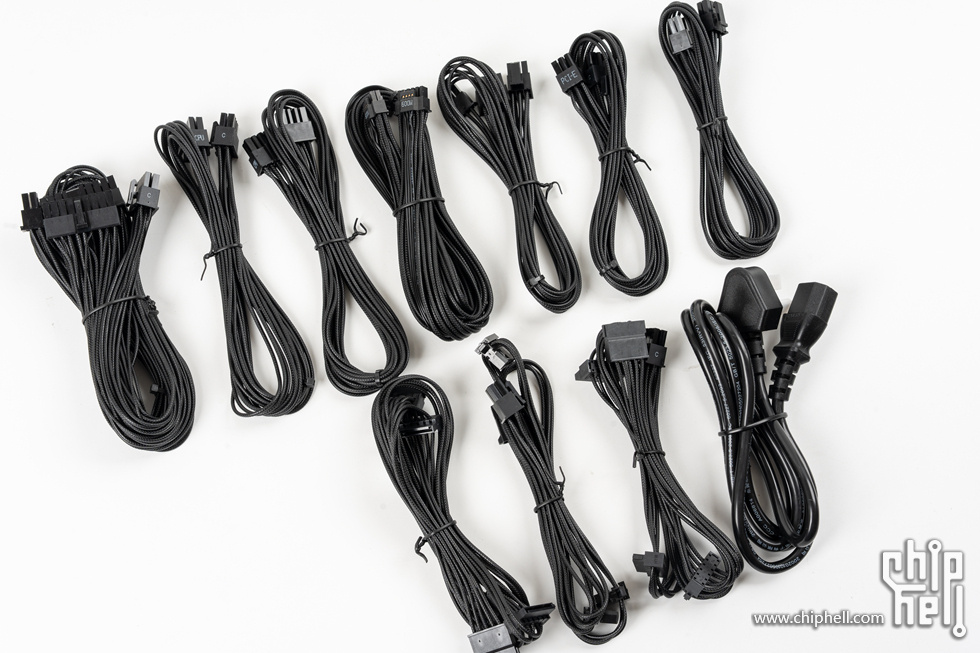

PVC压纹工艺的全模组线，细致如编织质感，更软更好走线，哪怕在这CH160小机箱里也能得心应手，不需要浪费定制线


说明书、理线梳、电源检测器等配件


电源本体，进风口一侧，内部使用了九叶设计的115mm大扇面双滚珠风扇，耐久和稳定风量等都有所保障，且电源支持ECO智能温控，温度感测+负载控制双重散热机制


电源的侧面有安耐美的logo“ENERMAX”，中间标注了型号"D.F.12  REVOLUTION",下面有黄色底纹的850W



电源的铭牌，上面标注了该款电源的所有参数和多国认证信息，其型号为ETV850G，其中+3.3v、+5v可提供20A电流共计100W输出，+12V可提供70.8A共计849.6W的输出

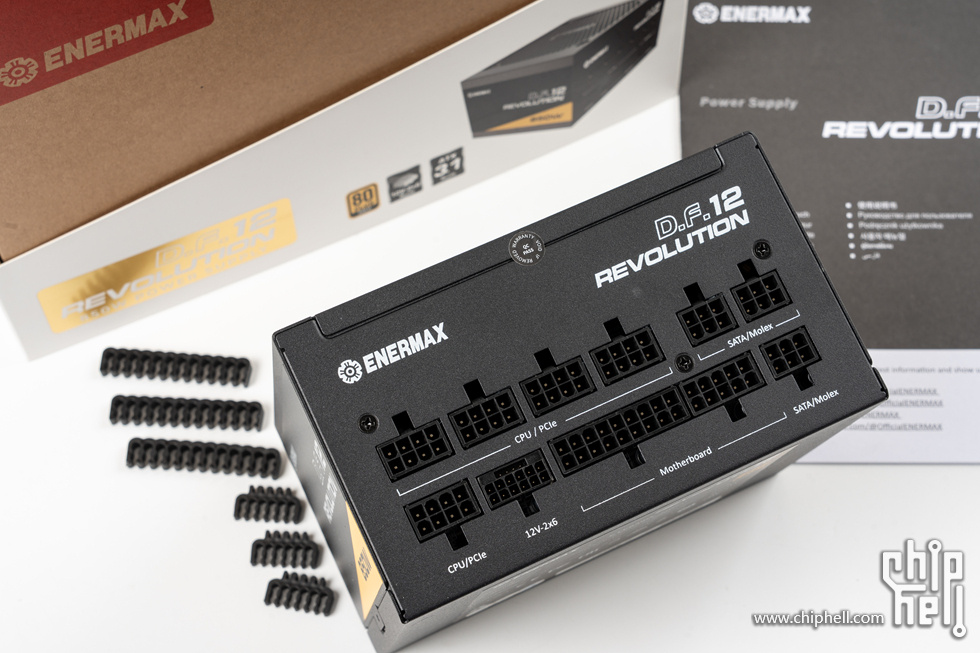

电源的全模组接口一侧，提供了一组主板、3组SATA/MOLEX、5组CPU/PCIE、1组12V-2X6，原生的PCIE5.1 12V-2X6接口提供高达55A的持续电流，可承载高达600W的输出，并且新接口比12VHPWR接口更安全和稳定可靠

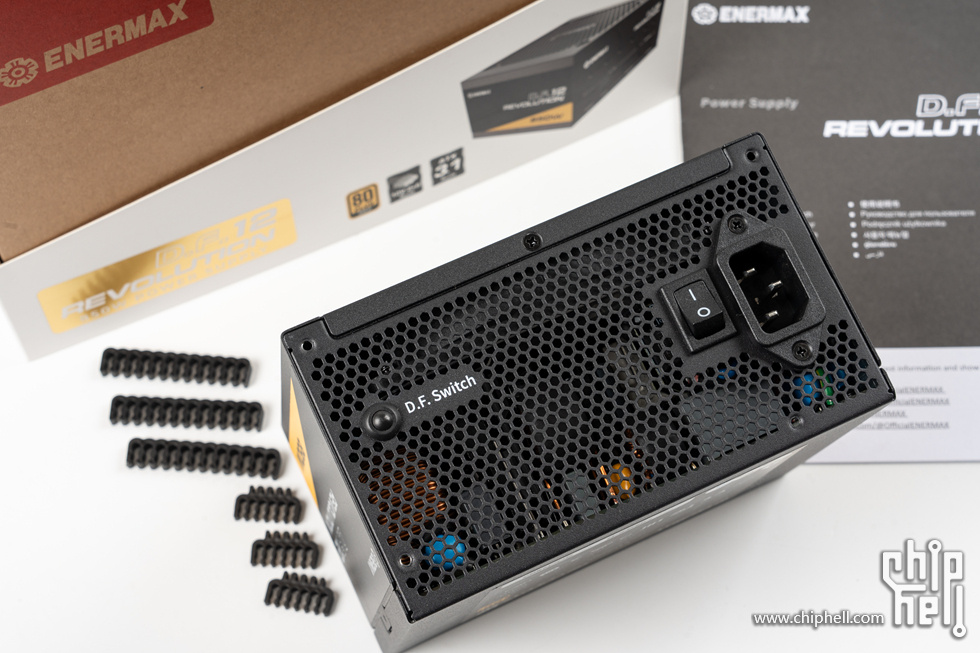

电源的出风口一侧，标准的电源接口和开关，左边的按钮为D.F.SWITCH，为新升级的二代逆转弹尘技术，默认风扇启动前15秒高速逆转，并可以在运行过程中一键随时逆转15秒后顺转，这样可保持风扇及电源内部极少得积灰，毕竟灰尘是PC电源最大的寿命障碍

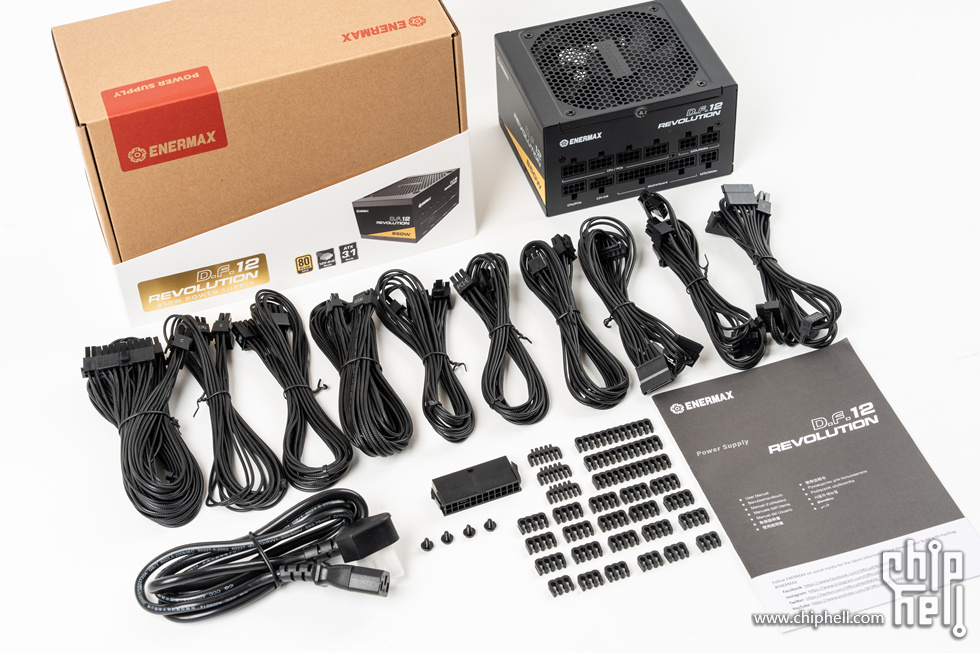

安耐美D.F.12  REVOLUTION 850的全家福，除了电源本体外，还有一整套柔软的PVC压纹模组线，27个理线梳、说明书、安装螺丝，以及一个电源检测器

• 整机测试

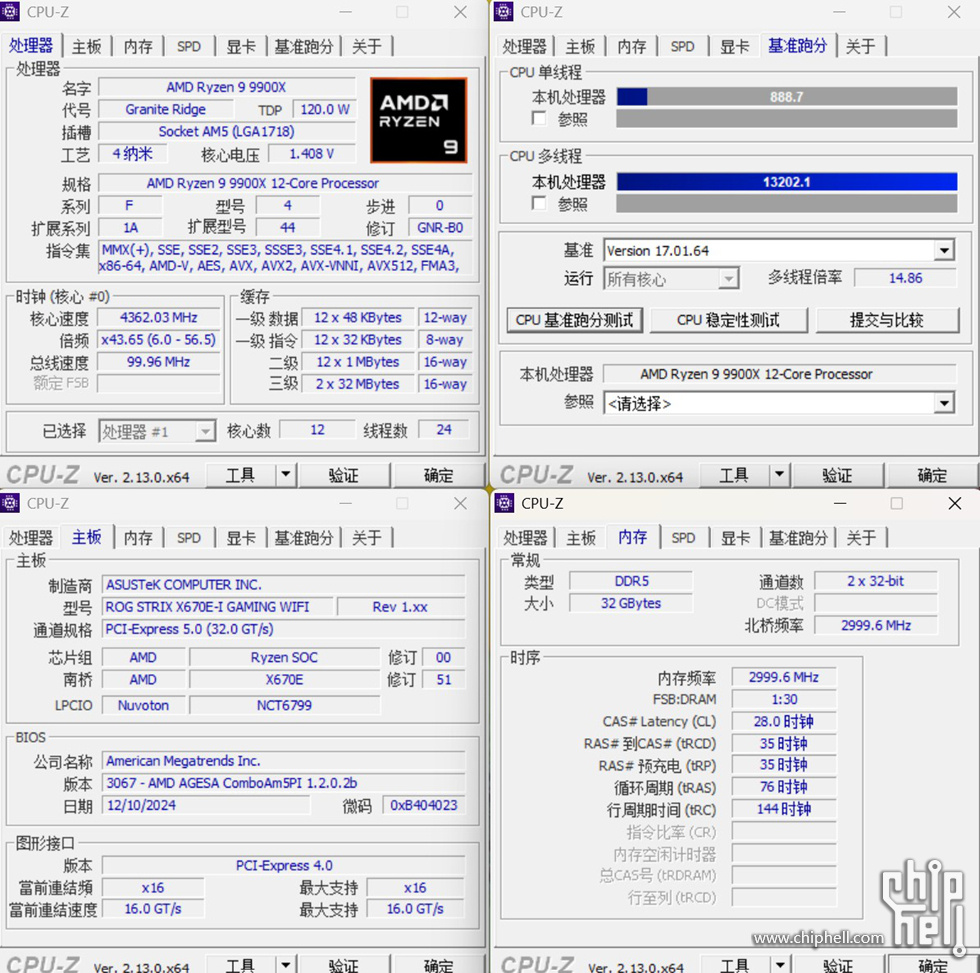

CPUZ 测试ZEN5 R9 9900X 的单核888.7分，多核13202.1分​

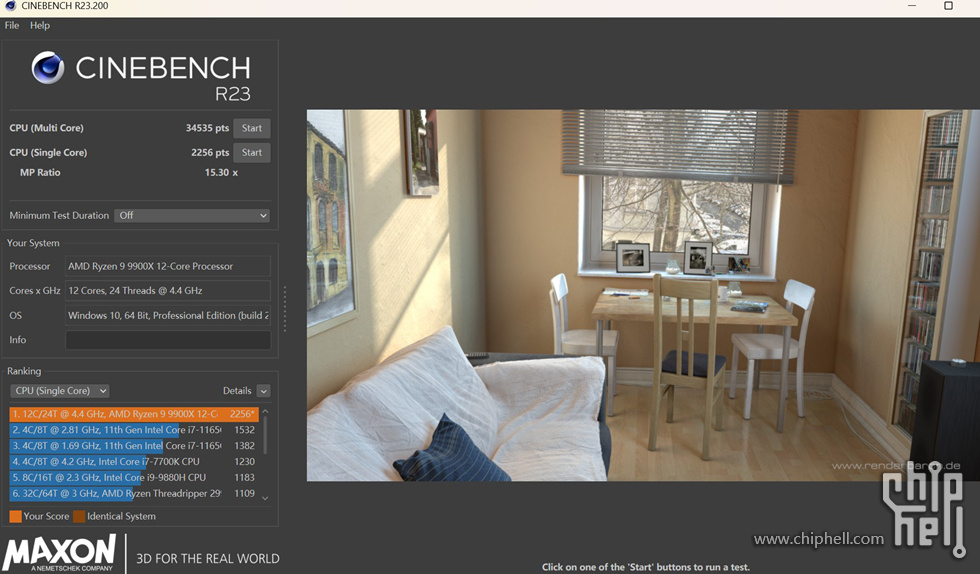

CineBench R23 测试成绩单核2256、 多核34535

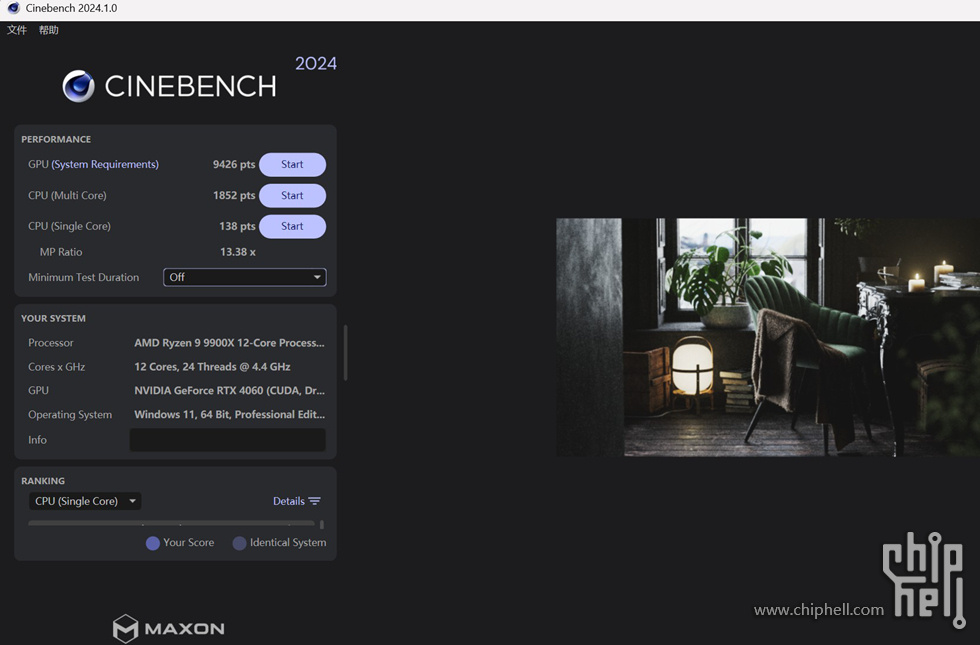

CineBench 2024 测试成绩GPU成绩9426、 多核1852、 单核138

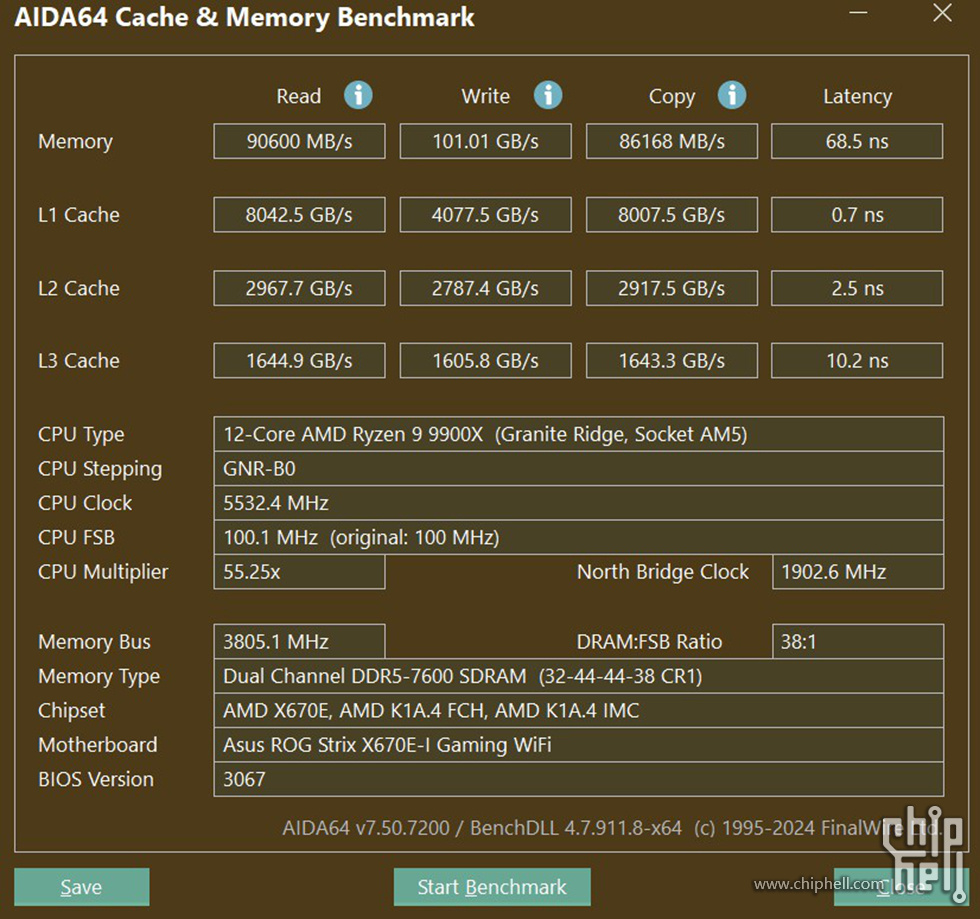

阿斯加特雷神内存，在使用默认的XMP超频之后测试内存的带宽读取90.6GB/S、写入101.01GB/S、拷贝86.16GB/S，延迟68.5ns


星曜7000 Plus的CrystalDiskMark测试成绩

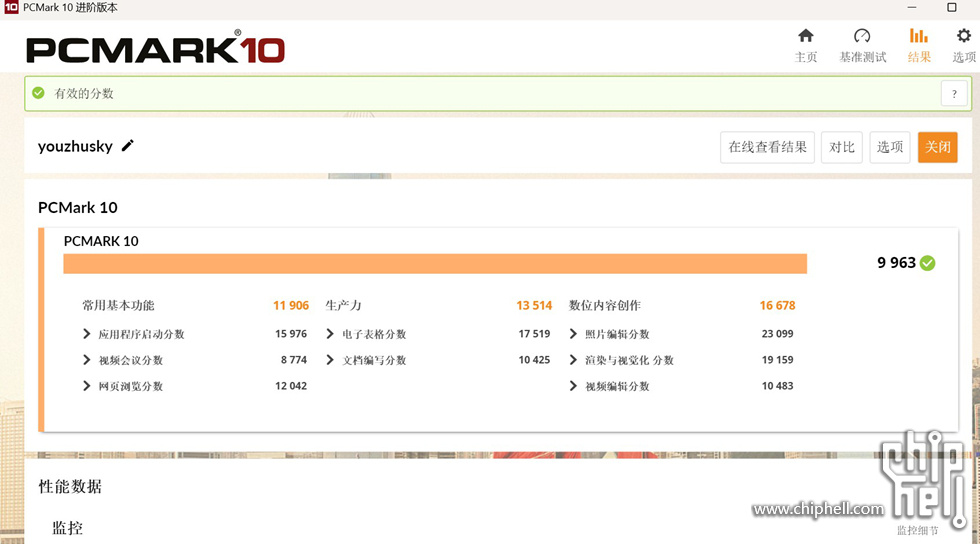

PCMARK10 测试成绩9963

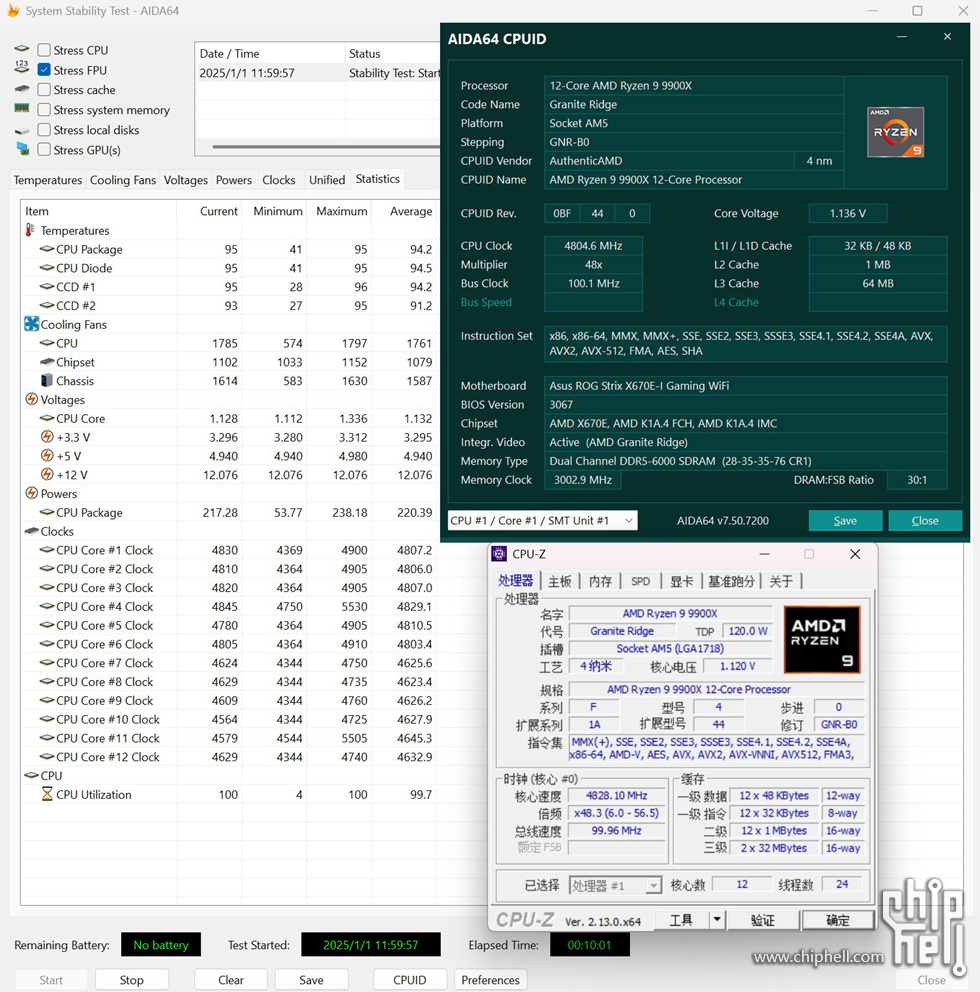

对9900X设置PBO ，单烤机FPU10分钟之后，9900X的功耗在220W左右，温度基本在撞95°默认温度墙

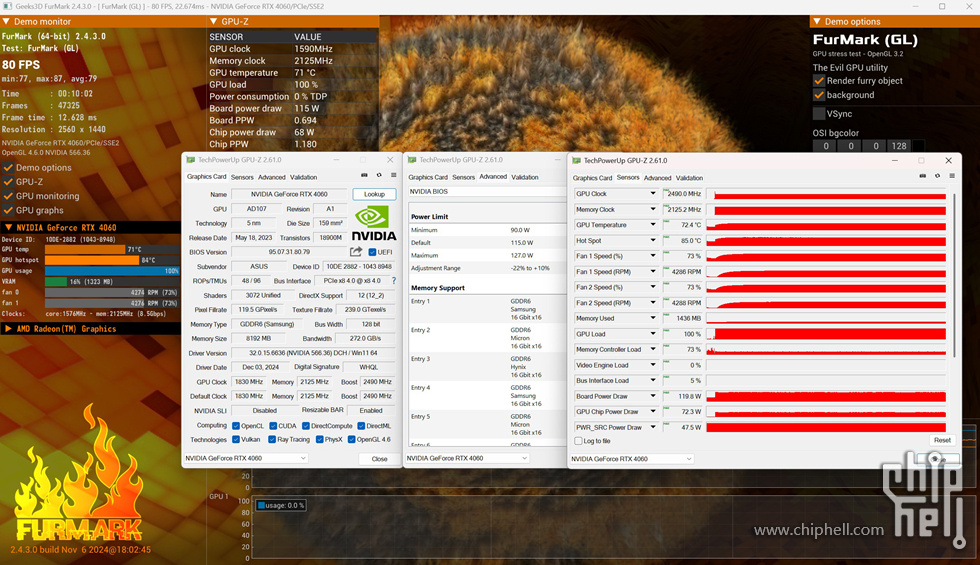

甜甜圈测试华硕4060LP显卡在10分钟甜甜圈烤机之后温度为最高核心72.4°，热点85°，风扇4300转的73%，功耗在120W左右


黑神话·悟空在2K分辨率下，开启75%的DLSS与帧生成、高级特效与关闭全景光线追踪下测试平均66FPS

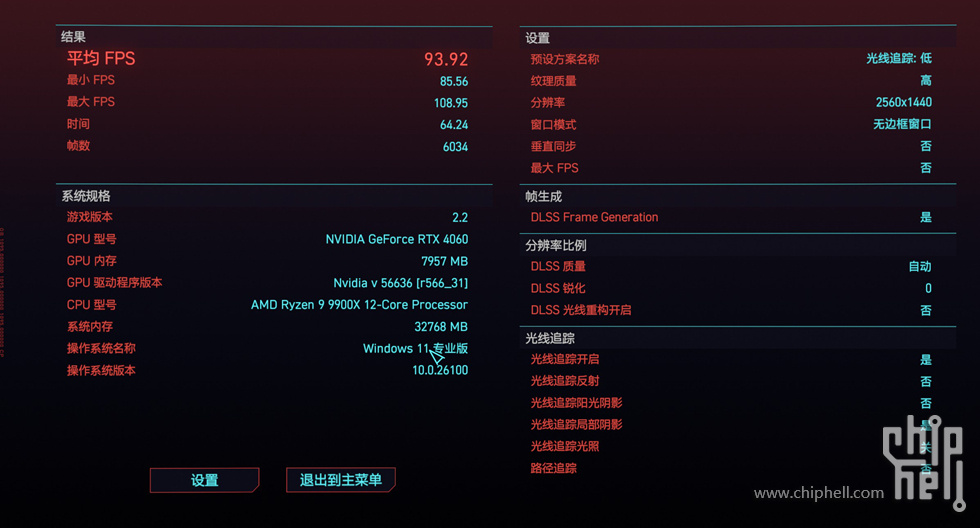

2077在2K分辨率光线追踪·低等的特效下开启帧生成的DLSS3情况下的测试平均93.92FPS


荒野大镖客2在2K分辨率最高特效下开启自动DLSS3测试平均71.8672FPS

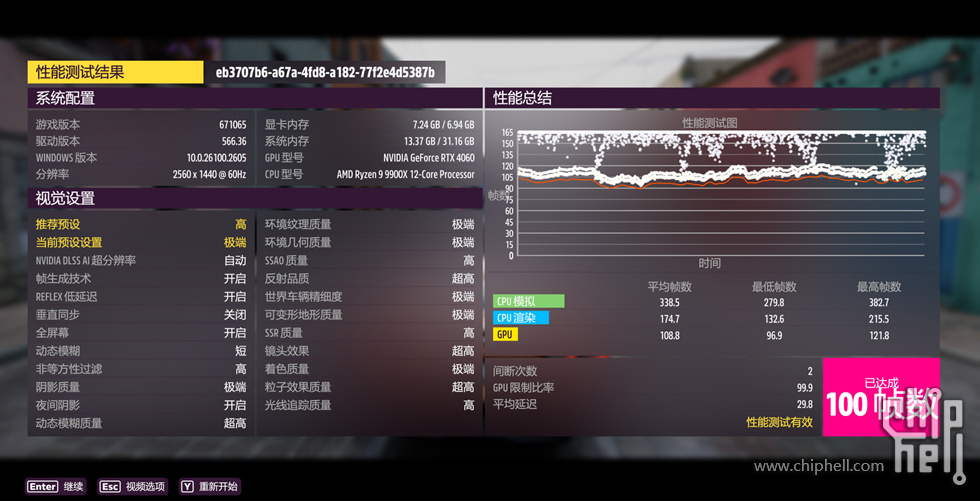

地平线5在2K分辨率的极端特效下开启DLSS与帧生成下测试平均100FPS


3DMARK SPEEDWAY 测试成绩2656
3DMARK PORT ROYAL测试成绩6081


3D MARK TIME SPY EXTREME 测试成绩 5392
3D MARK TIME SPY  测试成绩 11172

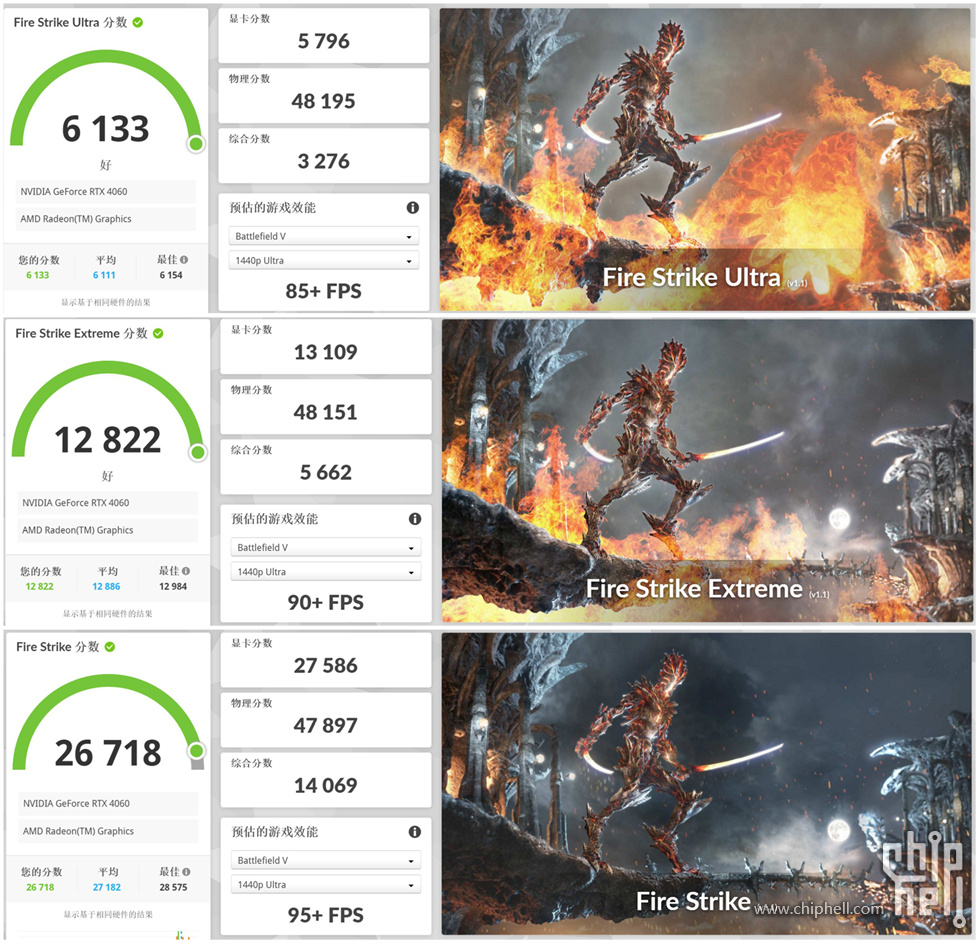

3D MARK FIRE STRIKE ULTRA 测试成绩 6133
3D MARK FIRE STRIKE EXTREME 测试成绩 12822
3D MARK FIRE STRIKE  测试成绩 26718


3DMARK STEEL NOMAD 测试成绩2314
3DMARK STEEL NOMAD LIGHT测试成绩10707


以上就是此次装机的全部内容了，文中表述仅代表个人观点，如有问题可相互交流，感谢您的阅览
全文完
