4L不到（含电源）的超小生产力机器

Illidan2004

最近在本坛以及其他群里玩家聊起，感觉铭凡这个板子用户还是有一些的，主要比较看重性价比以及体积，所以我也想聊聊我这边去年折腾的结果。
照片都是手机拍的，不专业，就当是装机经验分享帖子。

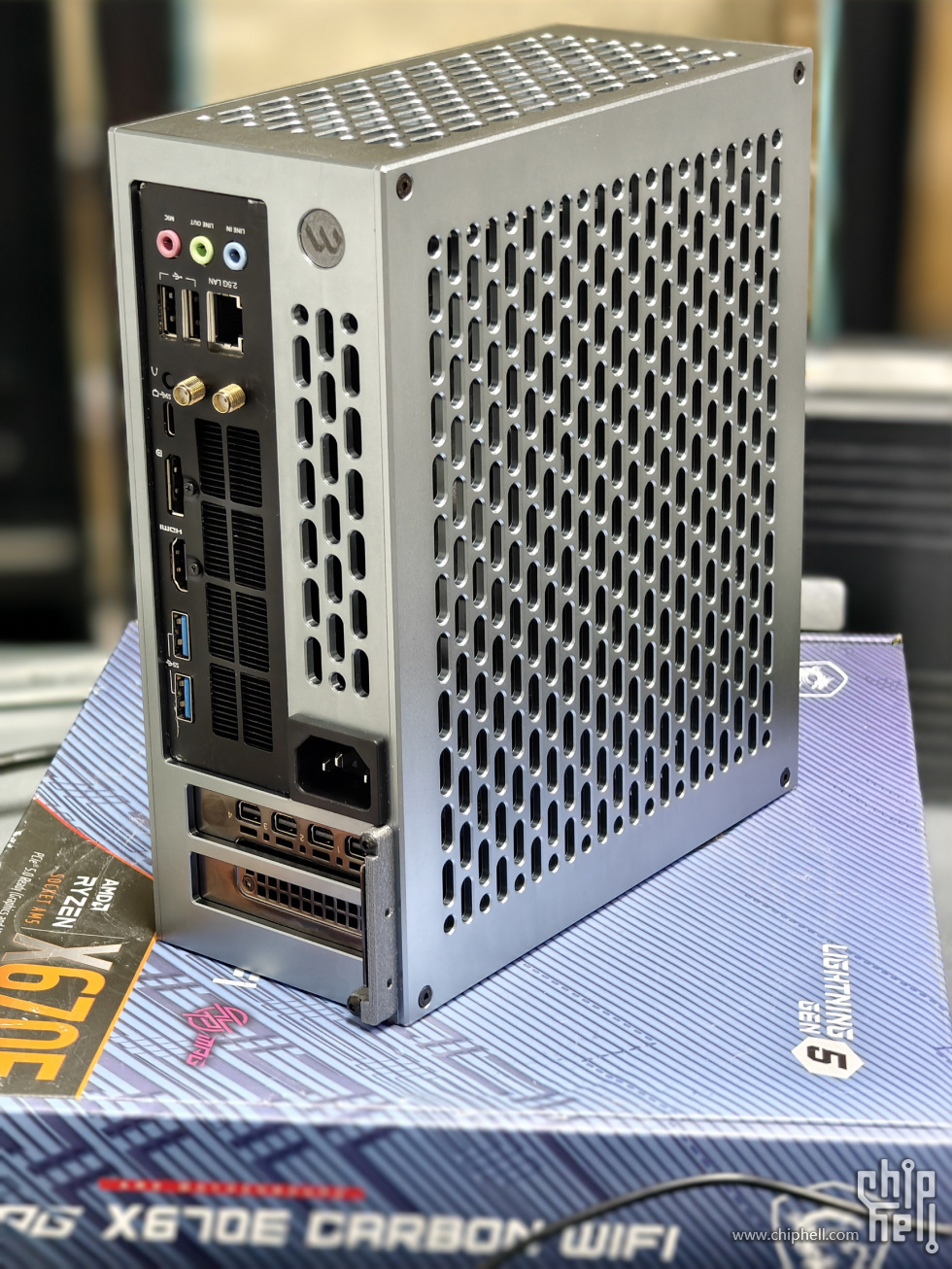

这个机箱从被推荐到时就种草了，真的小巧且好看。铭凡BD790i这种笔记本u无芯片组的比较好压，加上扩展一般，正好适合这种很迷你的机箱（比如前置因为放电源的限制只能一个USB3.1正好和板子提供的相符，一点也浪费）。

但是用过这个机箱的玩家知道，这个机箱电源模块都在机箱里，这里电源插头部分和铭凡BD790i的散热是会有冲突的（部分ITX主板也会冲突），本来应该是装不进去的，这里我也是用了点技巧偏移风扇实现了，这个后面再说。不过如果折腾之心不够的话，其实这个机箱还是挺难安装的，尤其可能是因为这个板子的扩展接口排布，安装时真的各种极限，需要尝试各种顺序和理线技巧。

配置：
CPU+主板+散热器：铭凡BD790i 带 AMD Ryzen R9 7945HX
CPU散热风扇：追风者T30 （照片是之间拍的，还是三洋9RA 12025，后来购买长螺丝更换了追风者T30更加安静，安装空间上也完全很富余，没有非常靠近侧板，风切声不大）
内存：CUSO 48G DDR5 5600 海力士颗粒 笔记本条 x2
SSD：三星PM9A1 2TB + Lexar ARES 4TB
显卡：NVIDIA RTX 4000Ada SFF （如果追求性价比的用户，这个箱子也能塞技嘉4060LP）
机箱：LLW V40
电源：明纬LOP300+鼎升300DC-ATX模块
机箱风扇：酷凛8010x2



这里先聊一聊我是怎么实现风扇偏移的吧。首先我们需要一个这个：

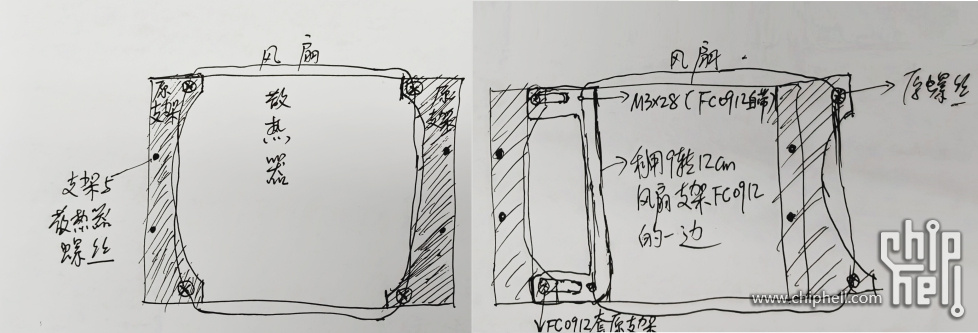

首先看左边这张图，这是原来的风扇安装逻辑，最下面是散热器，上面是左右两瓣原装支架，每个支架最左右两侧有螺丝和散热器进行固定，然后标有圈圈和叉叉的四个地方是突出的螺丝孔，方便风扇扣上去，并且用原装螺丝进行固定（原装螺丝适合25mm厚度风扇）。

因为左侧和机箱的电源插头冲突，所以风扇需要整体向右偏移。如右图，我们先把右边那一瓣原装支架进行左右翻转，依然保持标有圈圈和叉叉的两个地方突起，这样右侧这两个风扇孔就整体位置向右偏了。然后左边怎么办呢，这里就要用到前面那个9cm转12cm风扇支架（下文简称FC0912）的一部分了。先把原装那个支架前后反一反，我们让标有圈圈和叉叉的两个地方朝向背面（也就是朝散热器那一面）来放置，这里还需要给散热器稍微掰一掰，让突出的地方能够插进去散热器，和右边那一瓣一样基本保持平整。我们再把这个FC0912按照上面图上的方向，给它塞到左侧原装支架的下面去，让红色的地方正好套进去原装支架那两个突起的地方。

我们再把风扇扣上去，右边那两个突起的孔还是可以直接放上去，用铭凡原装M2.5螺丝进行固定。左边呢，我们要给它用螺丝固定到蓝色的那两个孔去。FC0912可以适当左右平移，以确保和风扇空位对准。由于FC0912被固定住的左侧原装支架压在下面，风扇右侧两个孔跟原装支架完美固定，左侧再加上这两个蓝色孔的螺丝固定，基本上也已经能够比较好的进行固定了。而这里左边两孔用的螺丝是M3x28（FC0912自带）。

值得注意的是，如果要安装30mm厚的T30风扇，则右边需要购买M2.5x30的平头螺丝（头径最多6），左边那两个孔则是M3x35的螺丝。
如果不做偏移，原支架原位置安装T30风扇，那么4个孔都安装M2.5x30的平头螺丝即可。

===============




再来讲讲其他软硬件上的设置，实测这个BD790i的7945HX的温度还是很好压的，我感觉比7950x+下压要好压，毕竟笔记本特挑+裸DIE，100W下BIOS设置了三洋9RA 2500转+（比大多数风扇2000转以下还安静，不过这个扇子本身风切声音会比较响，好在这套高度，散热39+25距离侧板还是有一些余地的），酷凛8010两个1800转，室温20多点，满载只有66度。后完美主义买好了对应的长固定螺丝，上了追风者T30，风扇声音更小，BIOS里风扇相关选项甚至可以用默认。

目前主板已经开放了1.09的测试版BIOS，基本打开了所有超频开关。实测PBO(+200，5.65G，Curve-20)，以及内存超频(6000C36-35-35-56-140 TRFC 520 SOC 1190mv)，性能和7950x相当。这个机器如果要求不高，显卡可以换成4060LP更有性价比（毕竟150w，4000Ada SFF规模大显存高但只有70W）。由于铭凡这个整体来说一直还是比较好价的，这个组合其实在超小体积PC里可能是比较有性价比的又相对组装自由的生产力机器了，个人还是非常满意的。

相关BIOS选项：

PBO：
Advanced->AMD Overclocking->Precision Booost Overdrive :
CPU Boost Clock Override: Enable (Positive)
Max CPU Booist Clock Override(+): 200
Curve Optimizer: All Cores / Negative / 20 （根据体质，20不稳定的可以试试15）

Memory：
Advanced->AMD Overclocking->SOC Voltage->1190
Advanced->AMD Overclocking->Infinity Fabric Frequency and Deviders： 2000MHz / UCLK=MEMCLK
Advanced->AMD Overclocking->DDRTiming Configuration-> Memory Target Speed： 6000 (根据内存体质）
DDR SPD Timing： Tcl:24 Trcd:23 Trp:23 Tras:49 Trc:8C Trfc1:208，对应Ctrl都改成Manual (根据内存体质，注意这里填写的时序都是转换成16进制，比如36对应0x24）

功耗墙：
Advanced->AMD CBS->SMU Common Options->SmartShift Control 这里还可以修改短时和长时的PPT Limit，单位是mW，我修改为128000后，发现测试中只有前5秒左右能跑120W+，后面马上恢复成100W，和没改差不多，我估计是开放了超频后，这里也是官方一个保护措施，毕竟主板供电能力有限。不过也有小伙伴说是开了超频以后才有这个问题，或者是只有这个版本BIOS有问题。想要试试的小伙伴可以在这里改。


不过尽管这个机器装完感觉很有成就，但是还是得说折腾过程还是异常痛苦的，一个小小机箱里要塞下这些东西，尤其右侧的各种风扇插针、USB3线、内存还有这个电源，需要尝试拆开电源，适当弯曲好线，调整线的位置，在狭小空间里重新上螺丝，各种尝试调整安装顺序工程量不小，我安装的时候还不小心直接接触碰到了一次刚关机的电源，接触了比较高的热量和电感放电…… 适合动手能力较强又有足够耐心的，不过折腾ITX嘛，大家都是这样的，越小越难整。

=================

最后，简单聊聊现在在AI 395横空出世前，那些体积比较小的生产力组合：

首先可能是MAC MINI M4系列，但是不适合OFFICE重度用户。

我认为铭凡MS-A1是一个选择（MS-01不行，13900H只有6+8，不是HX，CPU只有核显能提供一些剪辑方面的生产力），上7950x或者9950x（1.7L，65W完全没问题，最新版本取消了U2但风扇强化并有BIOS100W支持），并且可以按需Oculink连接显卡，比如0.5L的115W 4090Laptop或者5000Ada Laptop迷你显卡扩展坞（很薄便于背包携带），或者0.9L的FEVM 4090M扩展坞（价格相对比较优势，体积也不大），加上主机和显卡坞两个氮化镓（约0.4L），应该是最极限体积的高配机器，加上扩展坞还可以给掌机或者平板用。还有就是FEVM FN60G V2 4090 Laptop版本（约3L多+氮化镓电源）。目前这两个组合CPU性能接近本配置（但考虑到散热条件和功耗释放默认设定，应该不如），显卡则要强上一截。

不过我还是觉得MS-A1这种其实应该和MS-01一样直接上笔记本u 7945HX，可能更加好压，发挥性能，不知道是不是扩展性达不到要求吧。当然能上桌面U也有优势，比如即使是65W的783和983，也能发挥大部分水平，配合4090M是虽然性价比不高，但是便携拉满的游戏组合。
反而是MS-A1这个扩展性很强的板子不单独拿出来卖，支持可更换的桌面CPU，显得非常浪费。在我看来BD790系列产品和MS-A1定位应该换下，ITX主板更有扩展性，一体迷你主机则用笔记本U更好压，性价比更高才完美。

Wolverine

不错啊

tiantian80

这块显卡太好看了

voandrew

这是把flex电源开盒了？

luhai

多谢楼主分享设置参数，内存5200终于跑到6000，cpu单核也快了些

Illidan2004

voandrew 发表于 2025-2-21 08:43
这是把flex电源开盒了？

好像是医疗设备用电源改造的（明玮专门做这个），我是在机箱那边一起买的。

frank2002

这个电源稳定性如何？会炸吗？

Illidan2004

frank2002 发表于 2025-2-21 12:54
这个电源稳定性如何？会炸吗？

医疗设备工业电源  应该问题不大。  300W这配置也OK   安装稍微有点困难，放电源那个位置很挤  然后散热就靠电源往前面金属面板散了。

我也暂时没有很高负载连续长时间用，反正目前没啥问题。

frank2002

Illidan2004 发表于 2025-2-21 12:58
医疗设备工业电源  应该问题不大。  300W这配置也OK   安装稍微有点困难，放电源那个位置很挤  然后散热 ...

感谢回复，最近也在琢磨是不是要换这种电源。

炎夏

机箱在哪买的？

Illidan2004

炎夏 发表于 2025-2-24 01:38
机箱在哪买的？

某宝 V40机箱
