弱电箱➕机柜 近期折腾半完工

sincethen

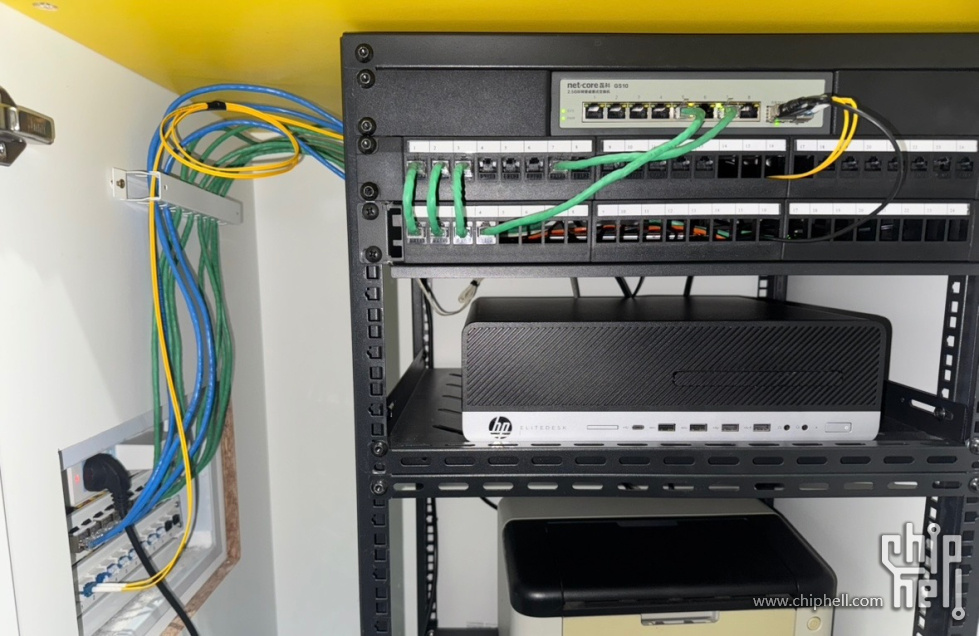

都是廉价产品看起来观感不算太好，放在柜子里面这个 sff 主机风扇声音不算很大，网线用颜色区分 Poe 和普通接线，后期感觉还是需要换   8 口 2.5GPoe 交换机，然后加 8 口 SPP+交换机，虽然现在只有到书房电脑一根光纤，以后有功夫折腾把每个网口都留 2×2 双口 LC 光纤，加一条 Poe 网线。等等 SFP+光猫和路由器价格下来再搞搞。

弱电箱支架后面加了 17mm 高的铜柱，这样支架离墙面远一些，光纤在后面不容易挤压弯折，后面空间大一些多余的线也可以塞在里面。

liushihao

弱电箱应该挖大点的， 散热容易一些毕竟平时是封死的

sincethen

liushihao 发表于 2025-2-20 18:31
弱电箱应该挖大点的， 散热容易一些毕竟平时是封死的

和柜子连在一起了空间很大

散落烟灰

不用比，这就属于折腾的顶好的了

arieslo

搞两个12mm的风扇吹、抽风。。加强对流就好。。

BENbenBEN

老哥，正在装修，需要这套弱电箱型号以及配线架型号抄作业，来一个抄作业

sincethen

BENbenBEN 发表于 2025-2-20 22:20
老哥，正在装修，需要这套弱电箱型号以及配线架型号抄作业，来一个抄作业 ...

我这个弱电箱是最小的 300×200 的，如果装修的话建议换成大的，支架就搜弱电箱支架就可以

骑士王的殇夜

BENbenBEN 发表于 2025-2-20 22:20
老哥，正在装修，需要这套弱电箱型号以及配线架型号抄作业，来一个抄作业 ...

咸鱼有3d打印的250mm宽的弱电机柜，不上标准设备可以去看看

BENbenBEN

sincethen 发表于 2025-2-21 11:18
我这个弱电箱是最小的 300×200 的，如果装修的话建议换成大的，支架就搜弱电箱支架就可以 ...

我也是准备木柜子当机柜，买这个弱电箱就是为了接支架+压着保护埋墙网线和光纤的，然后通过支架再出现接各种设备，谢谢老哥的思路，很有帮助

zxy2001

看左边，嗯嗯， 重度强迫症。。。一看中间歪歪的2根绿线。。。唉。。

liushihao

sincethen 发表于 2025-2-20 19:22
和柜子连在一起了空间很大

啊你架子也在里边？这么大吗

sincethen

zxy2001 发表于 2025-2-21 16:18
看左边，嗯嗯， 重度强迫症。。。一看中间歪歪的2根绿线。。。唉。。

本来准备自己做结果发现自己做的效果不是很好，决定买成品线，这样看起来弯折程度看起来比较一致，其中三根蓝色对应机架到弱电箱3根蓝色是POE.

sincethen

liushihao 发表于 2025-2-21 17:53
啊你架子也在里边？这么大吗

我买的18U的机柜，不带轮子正好塞进柜子里

sincethen

BENbenBEN 发表于 2025-2-21 15:48
我也是准备木柜子当机柜，买这个弱电箱就是为了接支架+压着保护埋墙网线和光纤的，然后通过支架再出现接 ...

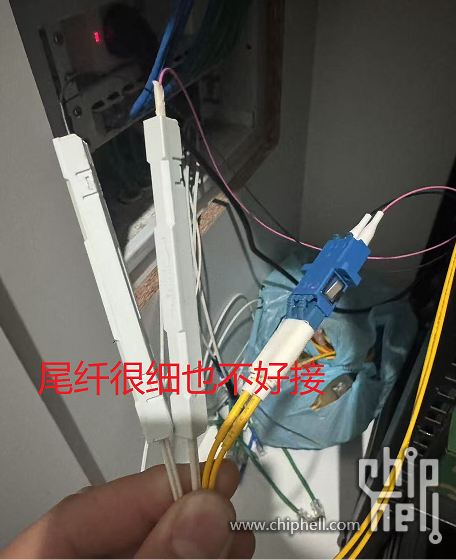

本来来是用的尾纤+皮线用连接器连接，实际发现尾纤很难装在连接器里面，尾纤很细，一开始用这个方案是因为lc冷接子很贵，而且很长，我担心装在弱电箱里面尾部弯折比较严重，这也是用尾纤的原因，因为尾纤比较短，后来我发现可以使用铜柱增加弱电箱里面的深度，于是想到了可以用SC-LC转接线，然后穿过来的皮线用sc冷接，然后用sc法兰连接。

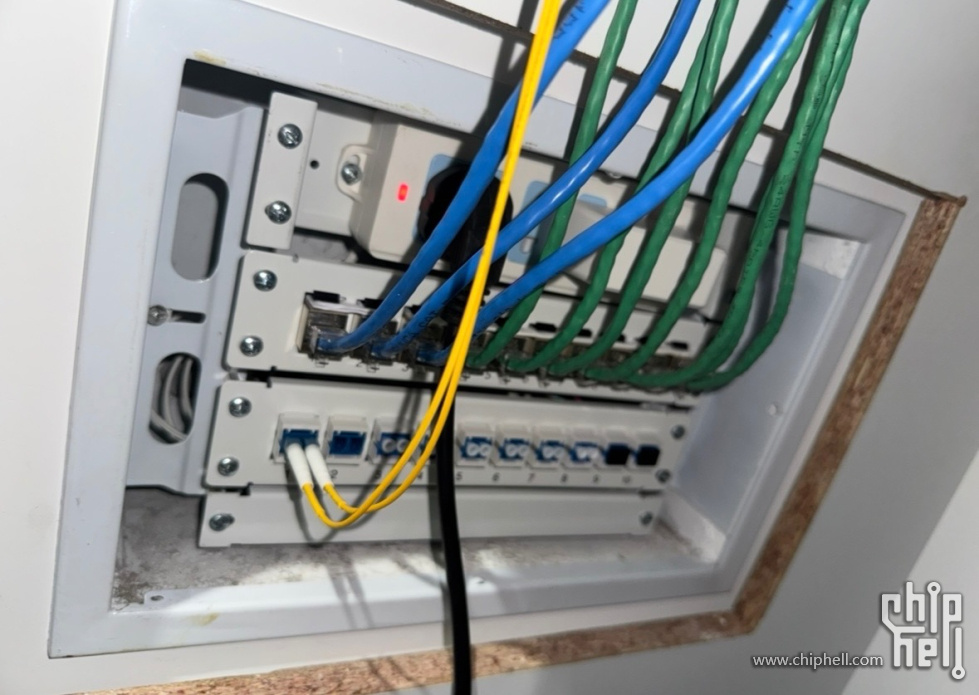

这是现在效果

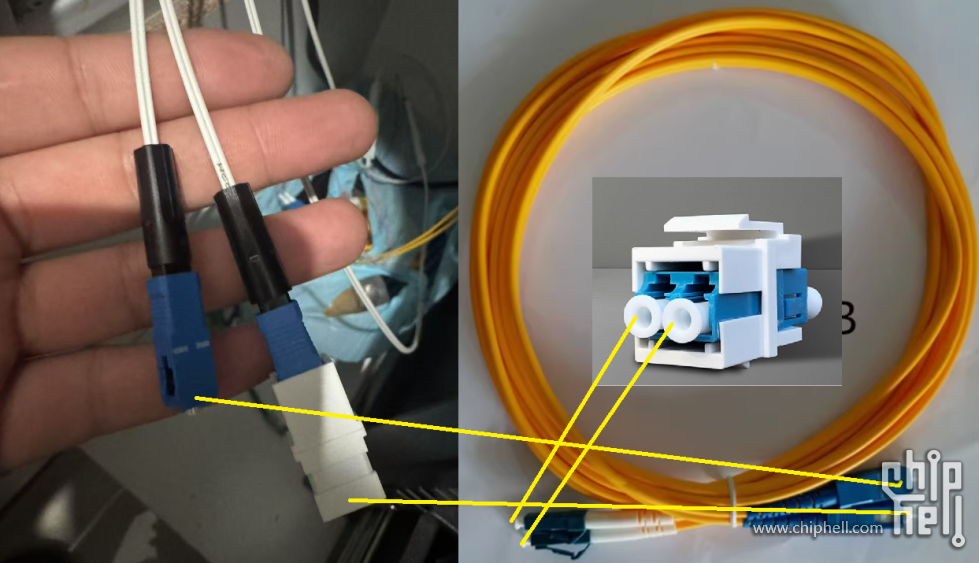

这是后面的方案这样接一根SC-LC连接线     皮线SC*2--SC法兰*2--SC-LC转接线*2--双工LC法兰--双工LC连接线

jiano

这真好，弱电箱的位置正好在柜子那里，而且还是柜子侧面。

我的就不行了，弱电箱在沙发边上，啥都放不了，老房口又小，说是弱电箱实际比86面板大不了多少，几年前就准备砸了换大箱，买了三四年了一直没动手换，后来升级宽带放不下光猫才决心换掉，自己砸了一下午的墙，抠出来个大坑，把大号弱电箱给塞进去了，没给我累死了。

折腾小设备的，一定不要折腾，直接砸墙换大箱子，一次性解决所有问题，光折腾设备花的钱，够换好几次箱子了。

BENbenBEN

sincethen 发表于 2025-2-21 21:46
我买的18U的机柜，不带轮子正好塞进柜子里

给老哥说个光纤的优化吧，买个终端盒（桌面式）扔弱电箱，然后联系运维小哥付费上来热熔，出线口就双芯lc端子，再用跳纤接交换机即可

sincethen

BENbenBEN 发表于 2025-2-21 23:44
给老哥说个光纤的优化吧，买个终端盒（桌面式）扔弱电箱，然后联系运维小哥付费上来热熔，出线口就双芯lc ...

我这个方案不太适合热熔，现在只有一个房间穿了光纤，未来不确定的情况下我觉得冷接比较适合折腾

boat_zh

只有羡慕，能够在弱电箱旁还有个位置放机柜，更重要是女王能接受。

socoy

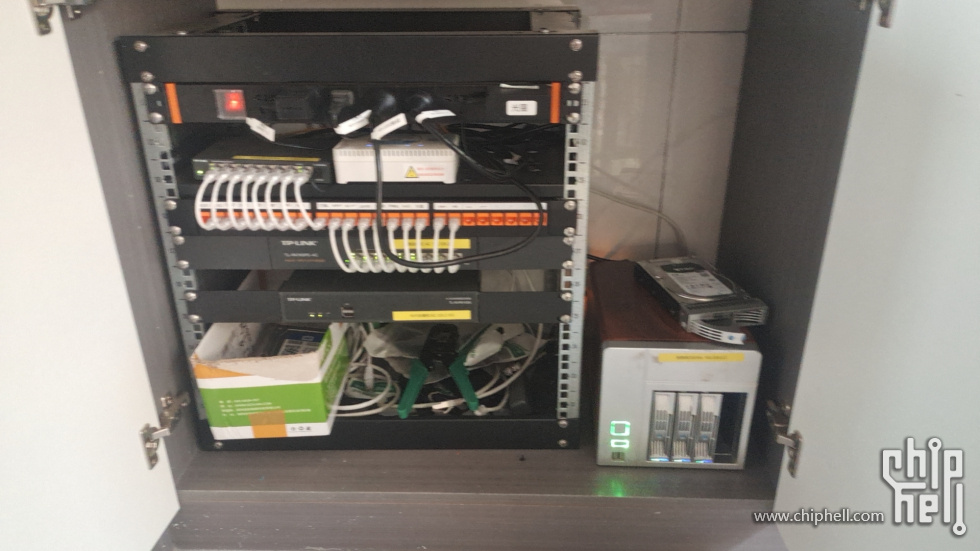

在茶水柜里面单独搞了个区域手搓一个机柜，原来想房间放光纤皮线，后来一想完全没必要，六类线家用还能战二十年。TP商用路由交换POE一体机，交换机+AP+摄像机摄像头+NAS。还自带免费不限流的DDNS，电信申请个公网，TP全家桶外网管理，外网访问NAS爽到飞起。

davryddr

socoy 发表于 2025-2-24 15:40
在茶水柜里面单独搞了个区域手搓一个机柜，原来想房间放光纤皮线，后来一想完全没必要，六类线家用还能战二 ...

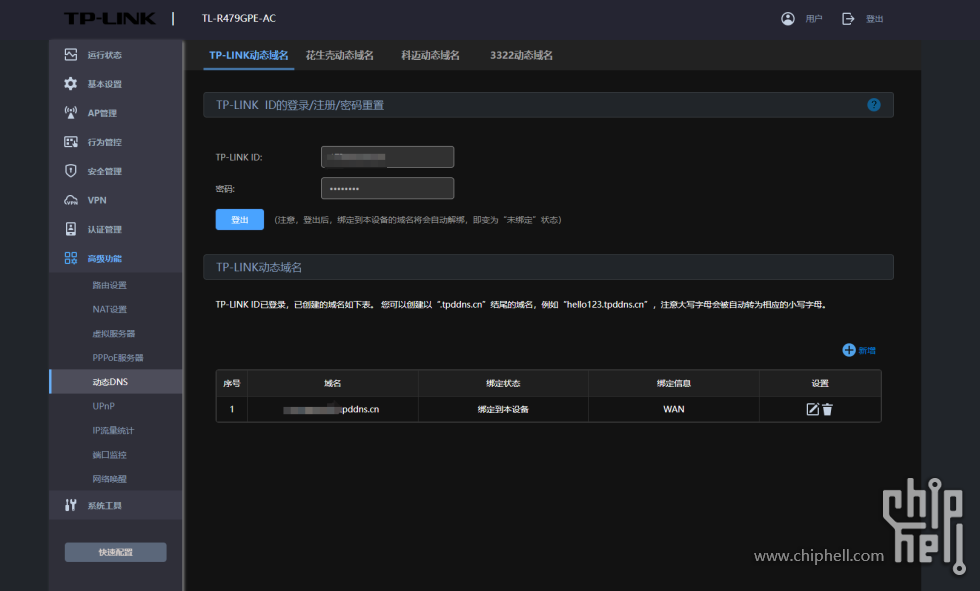

请问TPLINK 商用 POE 路由器交换机 的DDNS在哪里可以设置？

socoy

davryddr 发表于 2025-2-24 16:16
请问TPLINK 商用 POE 路由器交换机 的DDNS在哪里可以设置？

davryddr

socoy 发表于 2025-2-24 16:22

感谢，已设置成功，还在研究怎么异地访问服务器硬盘，学习过程中。

flymop

加个盖子吧，可以挡灰尘

现在盖子可以单买，上面挖孔、装风扇都方便

cjmedia

不太明白打印机放机柜是否方便。另外机架这么大空间，为什么不吧所有线集中在机架上，方便整理，放在侧面空间又小，又不方便观察。

sincethen

cjmedia 发表于 2025-2-24 20:11
不太明白打印机放机柜是否方便。另外机架这么大空间，为什么不吧所有线集中在机架上，方便整理，放在侧面空 ...

打印机不太方便，但是打印机使用频率偏低，放在别的地方有些碍事，因为侧面是弱电箱需要把弱电箱线引到机柜侧

gasment

我一直不喜欢这种做在柜子里的机架，特别是我这种有事没事拆来拆去的，拔插个线得费老大劲，之前玩开放式，最后无奈上柜子
