还是自组服务器，又经历一次翻车

brucelee1126

买了块pcie转4×m.2的扩展卡，需要主板拆分，通过如图方式转接u.2,结果又翻车。

因为已有有这套转接线材，且在有拆分芯片的卡上验证可用，所以买了这种卡。

server2025系统，s8030主板，4块硬盘两两一组raid0,确认4盘握手已识别pcie4.0×4,cmd测速1m q1t1只有几百m,严重翻车。这个转接线材，单条在板载m.2上是正常的。

第一，怀疑这种多环节转接影响了兼容性
第二，怀疑主板本身pcie拆分兼容性

后续准备拆raid0，单盘测试，然后，减盘测试，待机箱到位后视机箱走线情况购买8654 8i转2×8639测试

另遇到一个问题，在没有接入这套u.2时，待机只有70w，接入了这套u.2后，待机200w，这种情况是否异常，还需要摸索

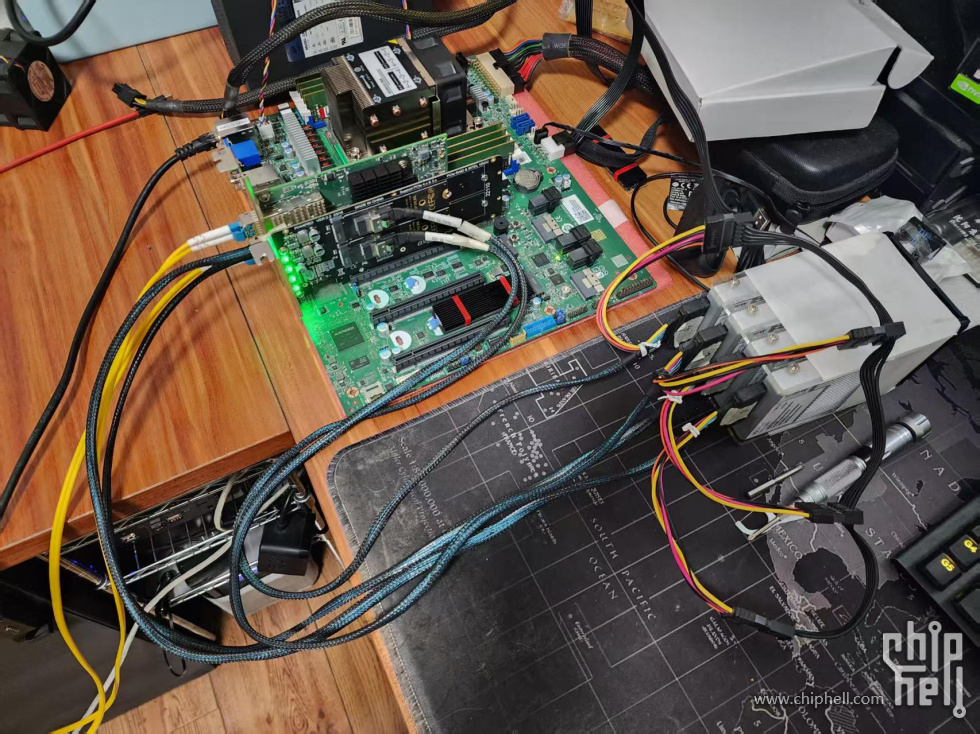

硬件连接图

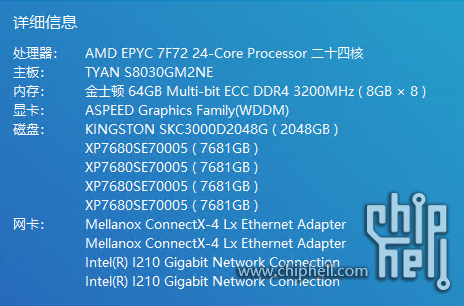

硬件配置图


因为没有显卡，一直使用win远程桌面，但是操作卡顿反应迟缓，是不是这个ipmi显卡性能有限导致，桌面分辨率是2560×1440

散落烟灰

U2硬盘，特别是PCIE4.0的，功耗确实高，我这个单盘峰值就有25W的样子。再加上你这些PCIE转接设备也是不少耗电的

不过比之前的70W高出130W，这确实也有点太多了。

brucelee1126

散落烟灰 发表于 2025-2-27 15:57
U2硬盘，特别是PCIE4.0的，功耗确实高，我这个单盘峰值就有25W的样子。再加上你这些PCIE转接设备也是不少耗 ...

这个还需要再摸索，我也觉得增加的有点多，也有可能是系统问题，当时设置阵列时，有一组阵列设置错了，也没选快速格式化，也停止不了格式化，但也不能是满载峰值

散落烟灰

brucelee1126 发表于 2025-2-27 16:06
这个还需要再摸索，我也觉得增加的有点多，也有可能是系统问题，当时设置阵列时，有一组阵列设置错了，也 ...

看下WIN电源选项里，是不是把高性能模式打开了

brucelee1126

散落烟灰 发表于 2025-2-27 16:08
看下WIN电源选项里，是不是把高性能模式打开了

是打开了的

ttt5t5t

主板上自带的U2不是挺多吗
这么转三次中间环节问题是不是有点大

巴特沃斯

你现在图里的链接方式是
主板slot>pcie转m2>m2转8654-4i（也可能是8611或者类似的东西）>8654转8639(u2)

事实上链路可以简化掉m2转接的环节
或者现有链路不变的前提下,降速到gen3看能不能正常运行

感觉踩的坑有点多,而且入坑顺序有点奇怪……

功耗的话，内存数量，pcie数量本身会影响CPU的待机功耗
不如说你本来8通道插满还能70w待机是有点低的

另外可以开smartmon tools看看完整的smart，里面有写这些盘的功耗以及运行模式
有些企业级盘是没有待机状态的

散落烟灰

brucelee1126 发表于 2025-2-27 16:29
是打开了的

改成平衡，功耗会有很明显的降低，高性能就是贴着功耗上限跑的

brucelee1126

巴特沃斯 发表于 2025-2-27 16:38
你现在图里的链接方式是
主板slot>pcie转m2>m2转8654-4i（也可能是8611或者类似的东西）>8654转8639(u2)

以前折腾威联通，威联通不支持第三方拆分卡，就买过这种转接，配合威联通官方拆分卡使用，按理说pcie转8654 8i再接线就行了，确实再这方面经验不足，貌似4.0对信号要求要高的多

brucelee1126

散落烟灰 发表于 2025-2-27 16:42
改成平衡，功耗会有很明显的降低，高性能就是贴着功耗上限跑的

好的👌

巴特沃斯

brucelee1126 发表于 2025-2-27 16:48
以前折腾威联通，威联通不支持第三方拆分卡，就买过这种转接，配合威联通官方拆分卡使用，按理说pcie转86 ...

上面那楼我后面补充编辑了一下，另外作为存储节点用的话，我觉得S8026是更好的选择....

可以开出Gen4而且拿老黄的网卡跑一下没啥问题

马化有点腾

转接次数太多了，你这个pcie转4口m.2的卡应该也不支持pcie4.0，信号质量差就会协商不了4.0x4或者速度特别慢
建议用正规厂商（linkreal、ceacent）的PCIE转8654的卡，再用转接线接u.2

brucelee1126

巴特沃斯 发表于 2025-2-27 16:53
上面那楼我后面补充编辑了一下，另外作为存储节点用的话，我觉得S8026是更好的选择....

可以开出Gen4而 ...

8026开gen4我见过有人弄，我也考虑过买8026/8036,但是价格也是水涨船高，8036准系统我也看过，2500，带一堆线，带两个pcie转接卡，感觉也可以，但是最终还是选了atx主板

brucelee1126

马化有点腾 发表于 2025-2-27 17:01
转接次数太多了，你这个pcie转4口m.2的卡应该也不支持pcie4.0，信号质量差就会协商不了4.0x4或者速度特别慢 ...

是这样的，官方宣称的支持pcie4.0，但是官方的测试也只是4盘raid0才能达到14000MB/s

glamor

ipmi显卡装windows 1080都有点卡，也就linux黑窗口还凑活。
ssd 闲置功耗并不高
nvme组raid0本来就有性能问题，除非是专用阵列卡。

马化有点腾

brucelee1126 发表于 2025-2-27 17:03
是这样的，官方宣称的支持pcie4.0，但是官方的测试也只是4盘raid0才能达到14000MB/s ...

寨厂的卡基本只能用用3.0了，4.0都不一定稳，5.0基本全军覆没（B站有UP测试过），大厂的转接卡可以去小黄鱼看看有没有拆机的，会便宜非常多

brucelee1126

马化有点腾 发表于 2025-2-27 17:09
寨厂的卡基本只能用用3.0了，4.0都不一定稳，5.0基本全军覆没（B站有UP测试过），大厂的转接卡可以去小黄 ...

这一点我大意了

brucelee1126

glamor 发表于 2025-2-27 17:08
ipmi显卡装windows 1080都有点卡，也就linux黑窗口还凑活。
ssd 闲置功耗并不高
nvme组raid0本来就有性能问 ...

nvme组raid0感觉可以，组raid5是不推荐的

kanshuderen

你这个转接有点多了。。。。

tmxkkk

跟楼主一样的转接流程，3.0下我一切正常

巴特沃斯

马化有点腾 发表于 2025-2-27 17:09
寨厂的卡基本只能用用3.0了，4.0都不一定稳，5.0基本全军覆没（B站有UP测试过），大厂的转接卡可以去小黄 ...

5.0翻车的是佳翼,体量不算小作坊了,但水平可能是,只是chh论坛以前就经常有佳翼转接卡炸的了.

adt有用4.0连接器做出能跑5.0的卡.我买了个edsff的倒确实是协商5.0,不过盘是cd7这种假5.0看不出什么问题.群友有反应转u2在高队列时是有损失得

众升拓的Gen5m2转u2我用了一段时间没啥问题,不过用于测试的cd8p高队列iops本来就不太高就是了（其实就是图一乐买的,现在转家用了）

brucelee1126

tmxkkk 发表于 2025-2-27 17:49
跟楼主一样的转接流程，3.0下我一切正常

卡翻车了，bios里降到3.0后正常了

brucelee1126

散落烟灰 发表于 2025-2-27 16:42
改成平衡，功耗会有很明显的降低，高性能就是贴着功耗上限跑的

功耗由pcie通道引起，4块硬盘跑在4.0的时候，cpu前6个线程不降频，温度高功耗高，速度不正常，设置插槽为3.0，速度也正常了，功耗也正常了

马化有点腾

巴特沃斯 发表于 2025-2-27 17:59
5.0翻车的是佳翼,体量不算小作坊了,但水平可能是,只是chh论坛以前就经常有佳翼转接卡炸的了.

adt有用4.0 ...

adt我觉得算是正规军了，至少人家是是做过信号完整性测试的，佳翼的翻车太严重了，明显都没测试过就放出来卖

glamor

brucelee1126 发表于 2025-2-27 17:17
nvme组raid0感觉可以，组raid5是不推荐的

现在有转为U2设计的raid卡，描述不错，我还没试过。

zxy2001

LZ 喜欢折腾。。。pcie转4×m.2 是给M2盘用的。 你买pcie转4x 8643 配4根线就完事了啊。。。

不过LZ 肯定是乐在其中的。

另外主板明明有2个8i的接口，配4个U2正正好好。却不舍的买2根8i 的线。。。。

zxy2001

另外 建议一根电源线带2个U2。。。

brucelee1126

zxy2001 发表于 2025-2-28 21:39
另外 建议一根电源线带2个U2。。。

建议很好，我一根线接4个U2，4盘组raid0，一测速系统直接掉电重启，pcie4.0下

brucelee1126

zxy2001 发表于 2025-2-28 21:33
LZ 喜欢折腾。。。pcie转4×m.2 是给M2盘用的。 你买pcie转4x 8643 配4根线就完事了啊。。。

不过LZ 肯定 ...

这种接盘方式是临时用的，基于现有的转接线材，机箱已到，要测量一下实际走线长度，根据长度购买物料

c2h6o

不是应该用MCIO转U.2的线一次搞定。这种转几次的太容易出问题了。
