现在非公版高端显卡都超长超大，很难装进小型机箱中。这次就来装一台20L的高端MATX主机，使用了R9 9900X+RTX5080的组合，兼顾游戏和生产力应用。
RTX5080发布后，性能有些低于预期，这次尝试了超频，看它能不能追上RTX4090D！

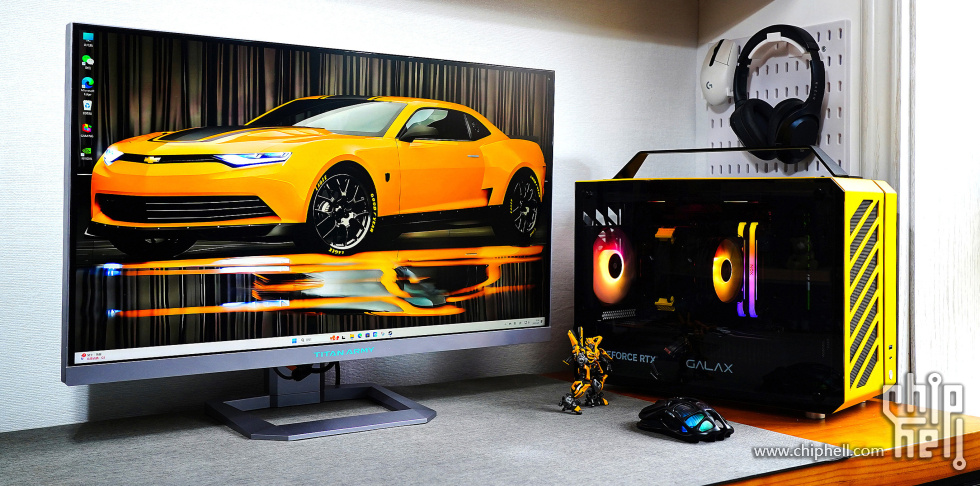

机箱有很多黄色铝板，给主机添加了不少活力。内部硬件则大多选择了黑色，形成了黄黑的配色，很有大黄蜂的味道！
隐藏福利一：B650也有PCle 5.0？
▼主板选择了微星MAG B650M MORTAR WIFI（迫击炮），B650主板的性价比很高，但只有提供PCle 4.0 X16，而RTX50却已经升级到PCle 5.0 X16。

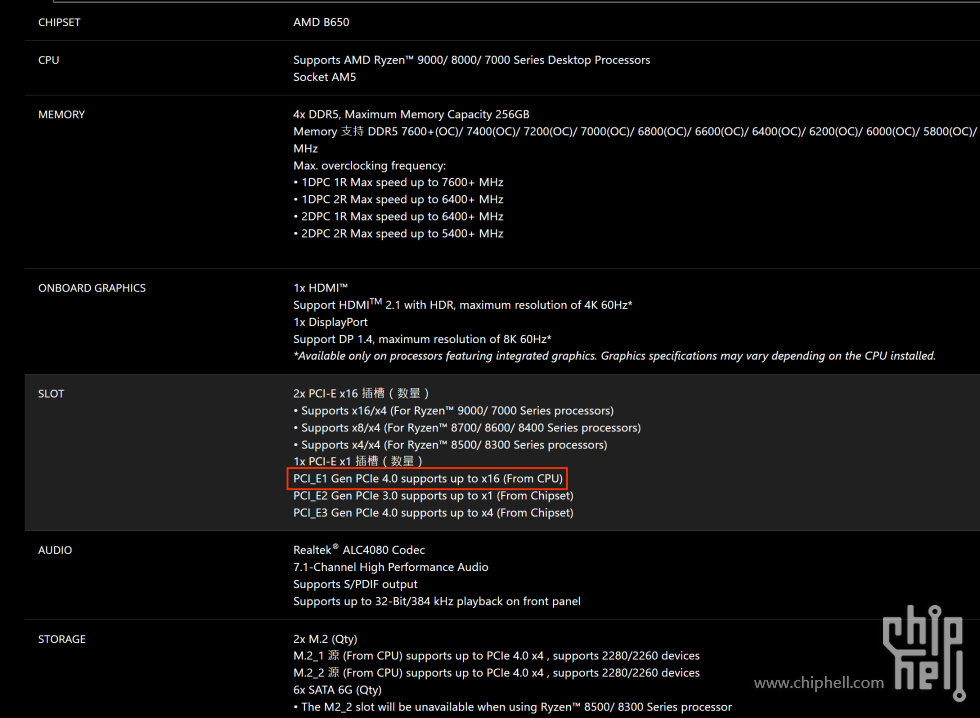

▼其实PCle 5.0通道也是CPU提供的，B650能不能有，还是要看主板厂商的选择，去官网查了下这张B650M迫击炮，很明确地写出只支持PCle 4.0。
PCIe 5.0标准的x16模式的双向带宽高达128GB/s，单向带宽则为64GB/s。
▼但开机后通过GPUZ检测显卡居然可以运行在PCle 5.0 X16！然后又进行了3DMark PCI Express测试，带宽成绩为64.94GB/s。调研了一番，PCI Express测试的应该是单向带宽，所以这张B650M 迫击炮果真能够支持PCIe 5.0 x16！当然即使只有PCIe 4.0，对于目前的显卡来说也是足够用的！
隐藏福利二：RTX5080超频竟能如此轻松！
RTX5080相比RTX4080s提升大概15%+的性能（这里是以RTX4080s为100%基准，如果以5080为100%基准的话，提升幅度为~10%），和RTX4090和4090D的差距还是挺大的，让人都有些失望。但RTX5080也有隐藏的福利，就是非常好超频！

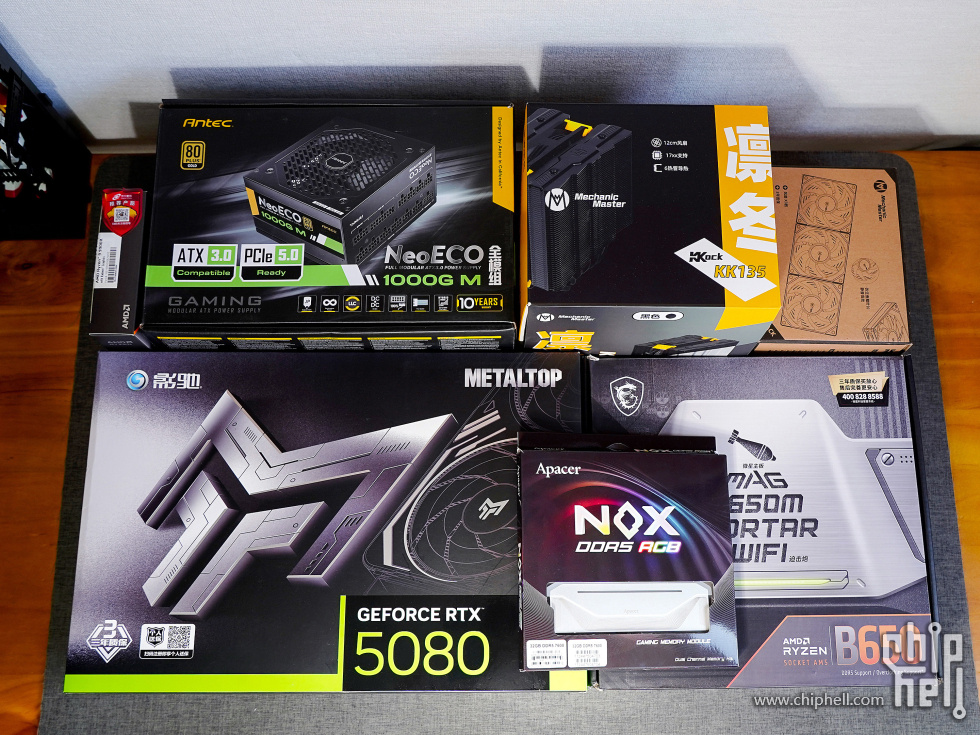

在进行测试之前，先来看下主机的配置: CPU：AMD 锐龙 9 9900X 主板：微星 （MSI）MAG B650M MORTAR WIFI 内存：宇瞻（Apacer）NOX DDR5 RGB 16G*2 显卡：影驰（Galaxy）RTX5080 金属大师 黑金版 OC 散热：机械大师（Mechanic Master）KK135 凛冬散热器 黑色 电源：安钛克（ Antec）NE1000 黑色 机箱：机械大师（Mechanic Master）C+MAX AIR 柠檬黄 风扇：机械大师（Mechanic Master）KL120-wild 黑色

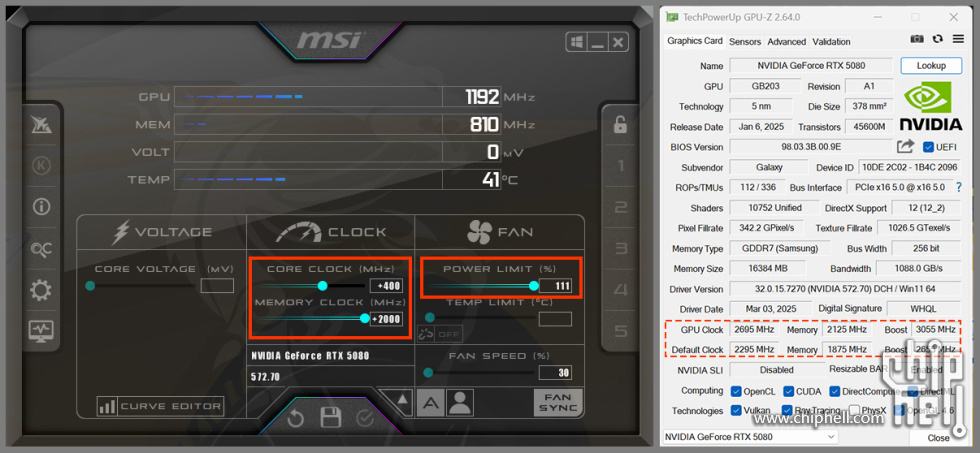

▼显卡的具体型号是影驰RTX5080金属大师黑金版OC，Boos频率为2655MHz，比公版要高一些。使用非常安全的软超，方法也是傻瓜级的，电压根本不动，经过摸索，核心频率拉高400MHz，显存频率拉高2000MHz。功耗方面最大可以提高到111%，这个参数也可以不调，下文会详细说明。
两种超频方式对比 首先使用3DMark的Speed Way来测试3种情况： - ①默认状态
- ②仅超核心频率和显存频率，不动功耗墙
- ③超核心频率和显存频率+提高功耗墙。

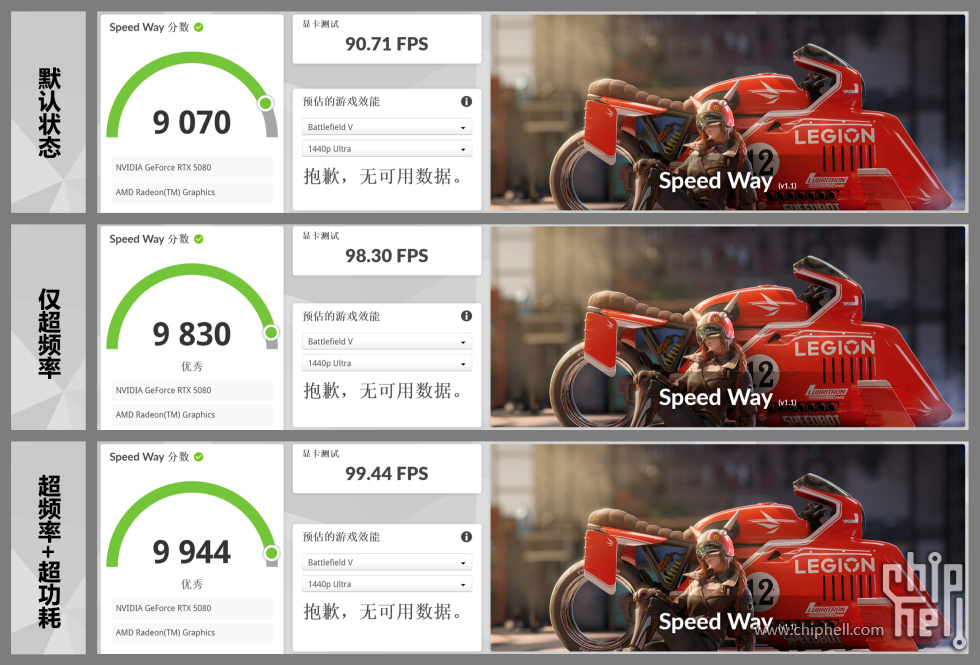

▼从测试结果来看,以默认状态①为基准，②相比①提高了8.4%；③相比①提高了9.6%；

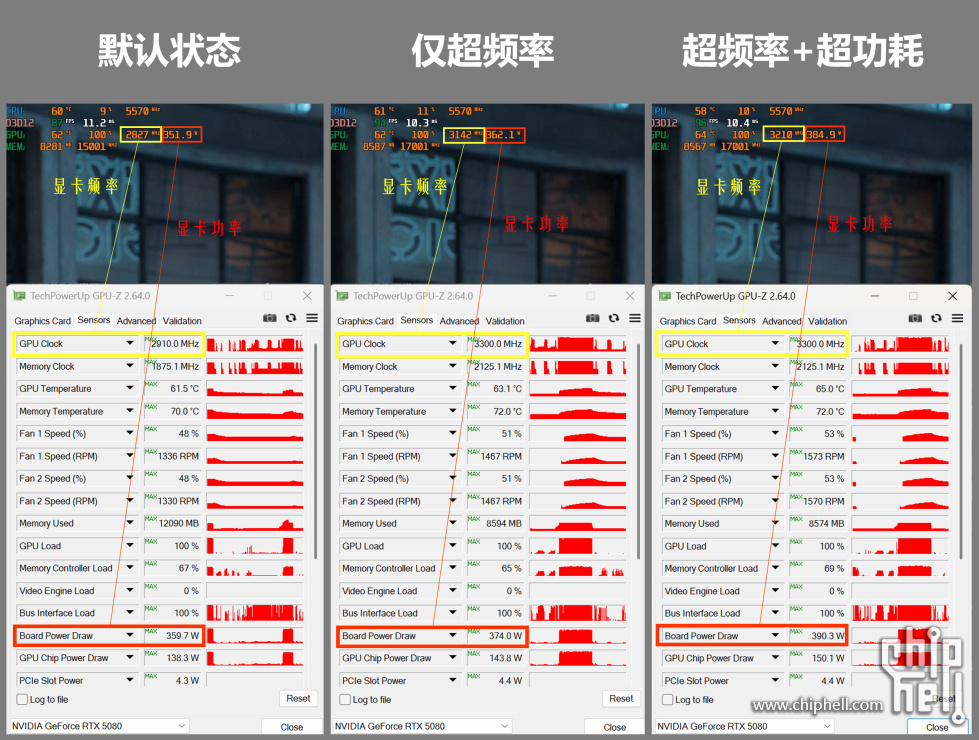

▼使用GPUZ记录了测试过程：①的最高频率达到了2910MHz，②和③的最高频率达到了3300MHz。功耗方面，②的功耗也是提高了一些，③的功耗则达到了390w。 ▼截图大致相同帧的画面，可以看到③的频率还是要比②高一些。此外，温度方面，不管是核心温度还是显存温度，超频后也只是提高了1~2℃，风扇转速变化在5%以内，不算大。
▼3DMark单一测试的时间比较短，再来试试10分钟的Furmark烤机测试，②和①的温度和功耗都相同，只是风扇转速提高了1%；③温度达到了70℃，相比前两者高了4℃，功耗来到了400w，相比前两者高了40w。

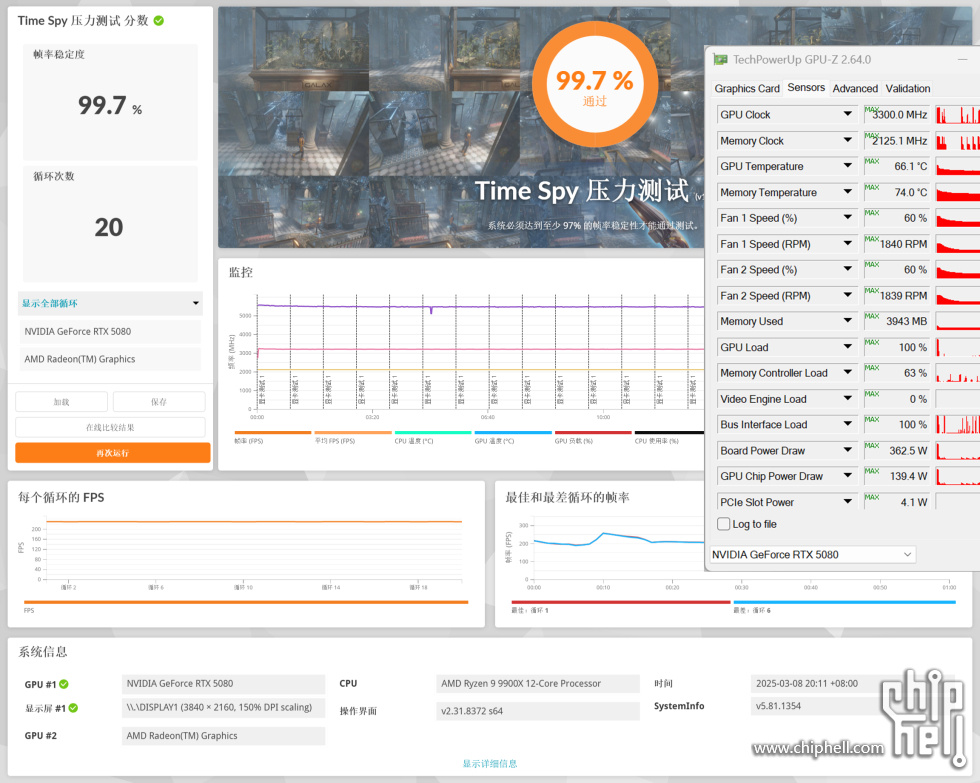

▼为了验证稳定性，又做了3Dmark的压力测试，循环20次，99.7%通过率，完全没问题！ 通过上述测试可以看到通过提高频率和功耗墙，轻松把RTX5080的性能提高~10%，温度提升幅度并不大，功耗会提高40w；而只提高频率，性能提高少了一丢丢，但功耗的提升不大，是一种更有性价比的选择。
RTX5080 OC Vs RTX4090D
RTX5080超频后到底能到达什么样的水平！（超频成绩以提高频率和功耗墙的方式测得）

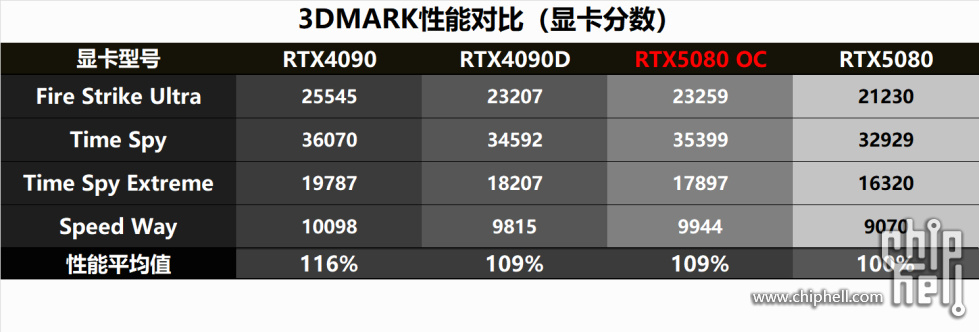

理论性能测试 ▼以默认状态的RTX5080为100%基准，超频后，做了3DMARK的4项测试，平均成绩提高了9%，追上了RTX4090D，和RTX4090还是有一些差距的。 4k游戏测试 ▼实际的游戏测试，4k分辨率，做了10款游戏测试，平均下来超频后RTX5080性能提高了10%，仅仅落后RTX4090D大概1%，可以说是同一水平。 2k游戏测试 ▼由于RTX5080是一款以4k游戏应用为主的较大核心芯片显卡，如果在2k或者更低分辨率下使用，CPU内存等容易成为瓶颈，让它发挥不出全部性能。超频后性能提高也会受此影响，还是同样的十款游戏，2k分辨率，RTX5080超频后性能提升只有8%,相比4k分辨率少了2%！ ▼如果在2k分辨率下使用DLSS 2超采样，就更是重灾区了，RTX5080超频后性能提升只有5%。不过对于帧生成（FG)的影响不算太大，RTX5080超频后性能提升是8%。同时开启DLSS 2+FG，超频后性能提升为7%，也是要高于单独开启DLSS 2超采样。 通过多项测试，超频后的RTX5080性能达到了RTX4090D的水平，即使功率有所增加也是要比RTX4090D低不少的。
RTX5080金属大师黑金版OC开箱
▼下面来介绍下测试中使用的这张RTX5080金属大师，它有黑白两种配色，这张是黑色的（黑金版）。附件有一根3个8Pin转16Pin的供电线，一个黑色的铝合金显卡支架，以及一本快速安装指南。保修方面为3年质保，并支持个人送保。
▼外观基本为全黑色，整个风扇罩外壳采用一体压铸成型工艺的铝合金材质，表面经过雾面处理后有哑光质感。显卡尺寸为305X120X56mm（含挡板为316.5X135.1X56mm),在5080中还算是比较小巧的。
▼配备了三把风扇，都是11 片扇叶 3 段式结构，直径90mm的的霜环风扇，能够有效降低风阻，增大风量，并且支持智能启停。
▼显卡厚度控制的也很好，大概为2槽半，对各类机箱相对友好。从侧面还能看到一个黑色的金属压铸中框，它布置在均热板周围，为核心供电加强散热并加固PCB板。侧面有“GALAX”的logo，但无灯效，整个显卡是没有任何RGB元素的。

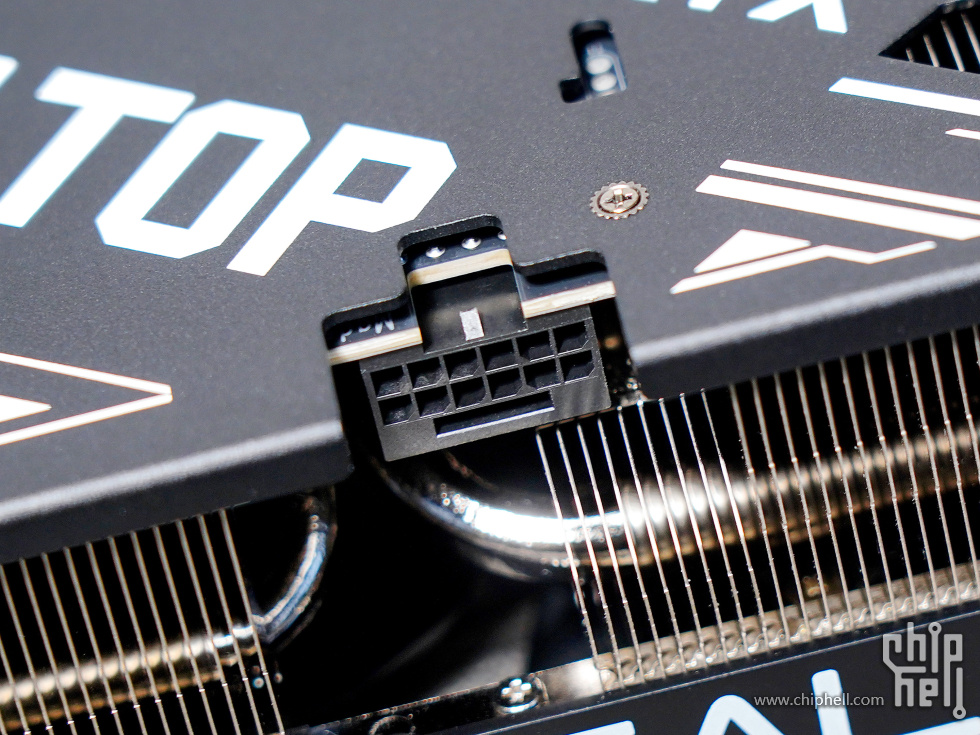

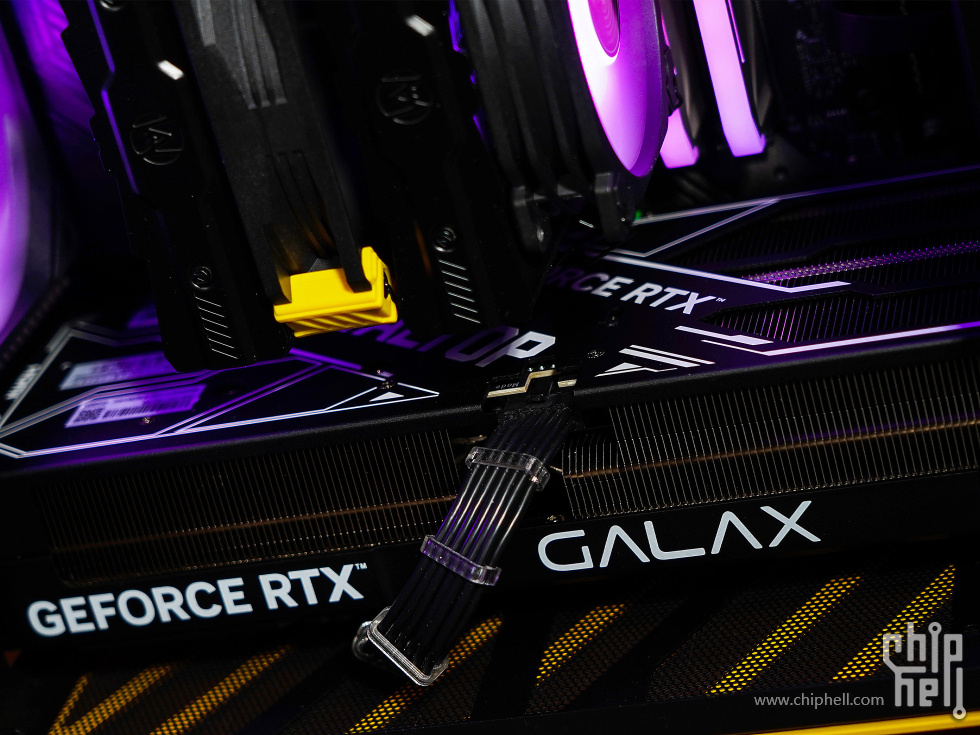

▼显卡中间部分是供电接口，采用了反扣的12V-2x6 16Pin接口，符合ATX 3.1/PCIE 5.0供电规范。
▼从显卡前端可以看到5根镀镍热管，但其实还有2根成U型返回核心部位，没有贯穿到前端，所以其实一共配备了7根热管，再加上均热板和大面积鳍片，为内部的12+4+3相供电保驾护航。

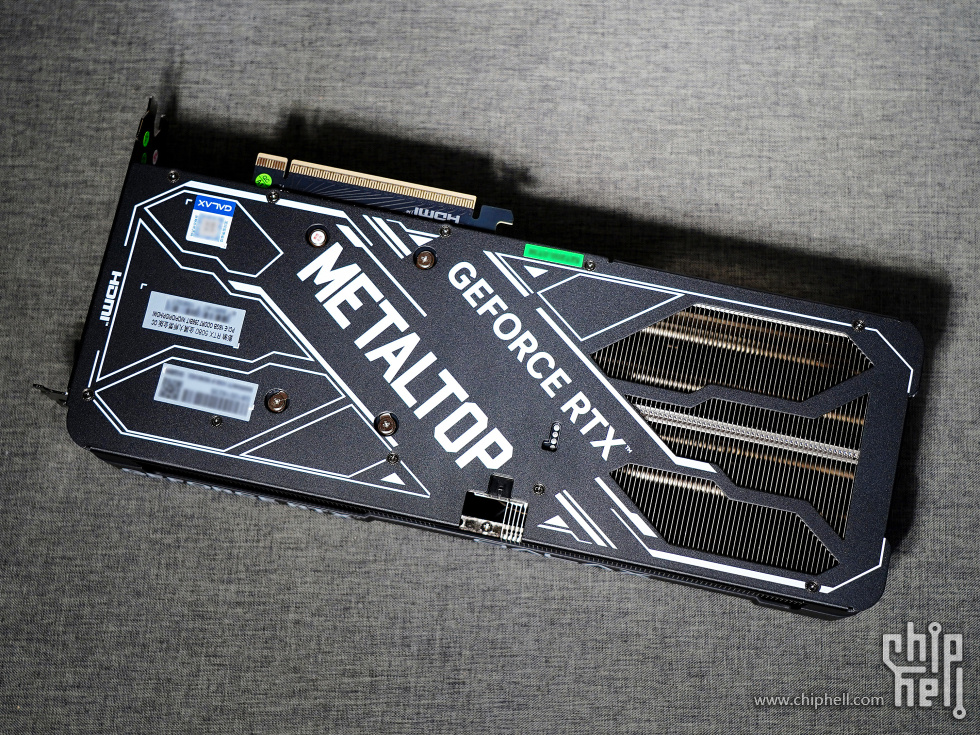

▼显卡的背板同样是金属材质，也是黑色的底色，不过有很多白色的字符以及线条作为装饰，而且METALTOP与GEFORCE RTX的字体还挺大的。

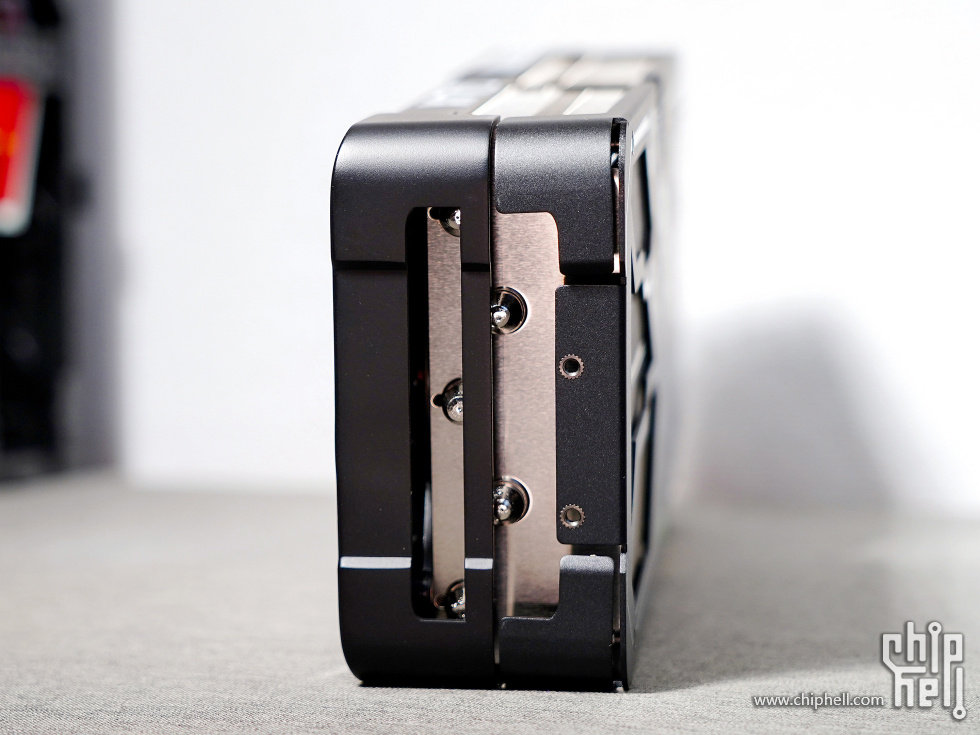

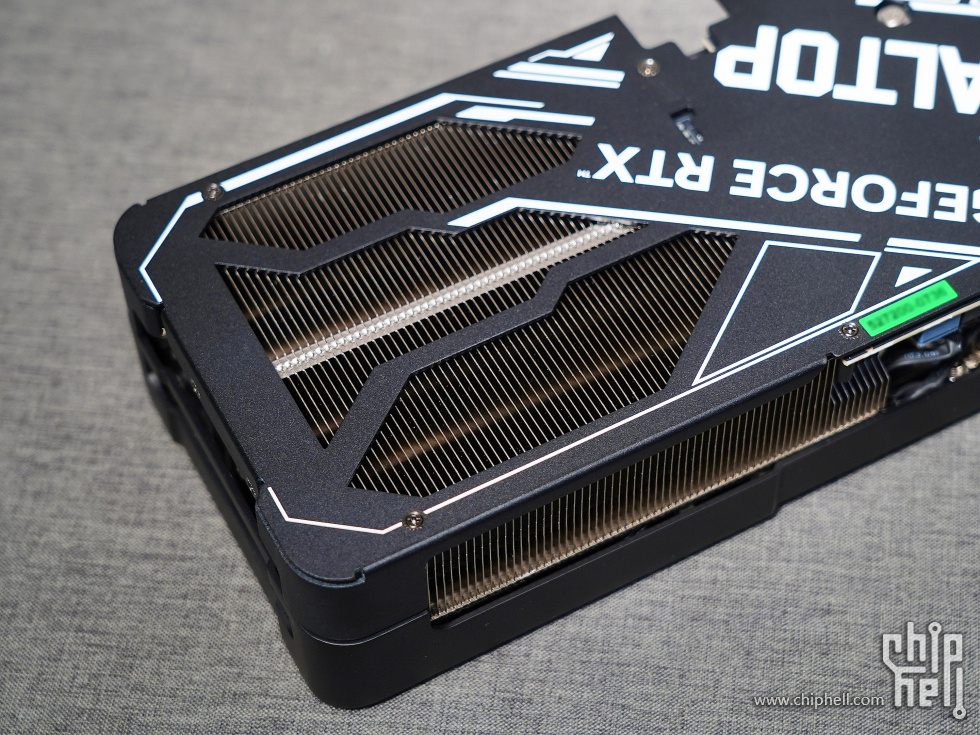

▼前面的镂空面积很大，占了一小半的面积，内部没有PCB，这样进风可以直接贯穿散热鳍片，提高散热效率。
▼接口为3个DP 2.1b和1个HDMI 2.1b接口，通过DP2.1b接口，可以享受无压缩的4K240Hz或8K120Hz显示体验。此外,从这个角度可以看到这款显卡采用略微越肩的设计。
迷你双塔散热器能否压住9900X？

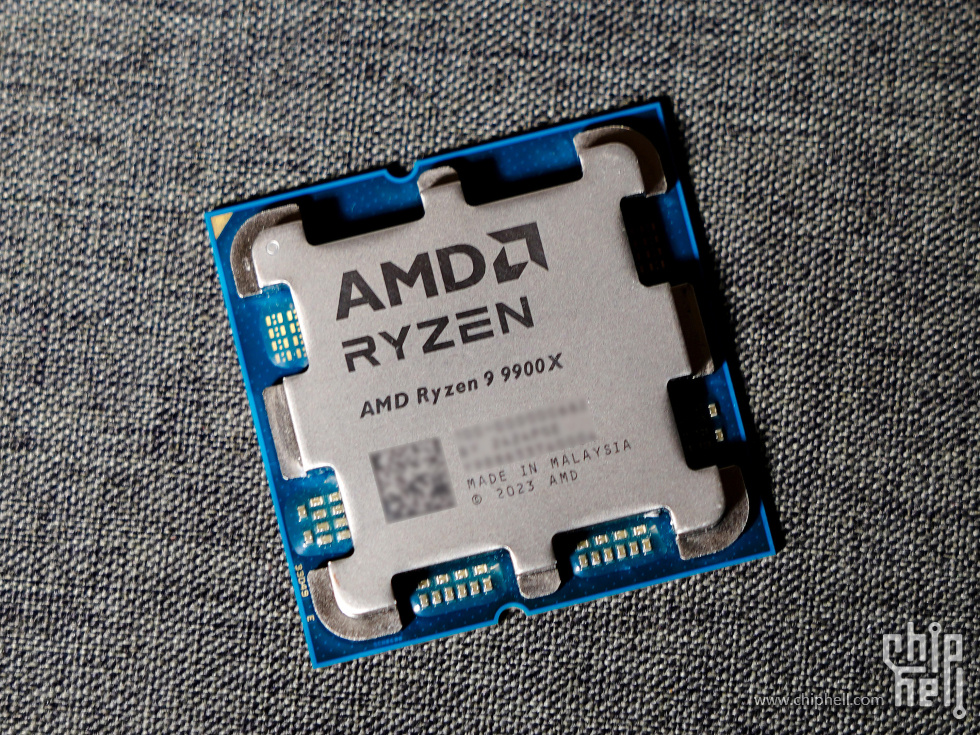

CPU ▼CPU为Ryzen 9 9900X，12 核 24 线程，基础频率4.4 GHz，最大加速频率5.6 GHz；缓存大小76 MB（L2 + L3），TDP为120W。

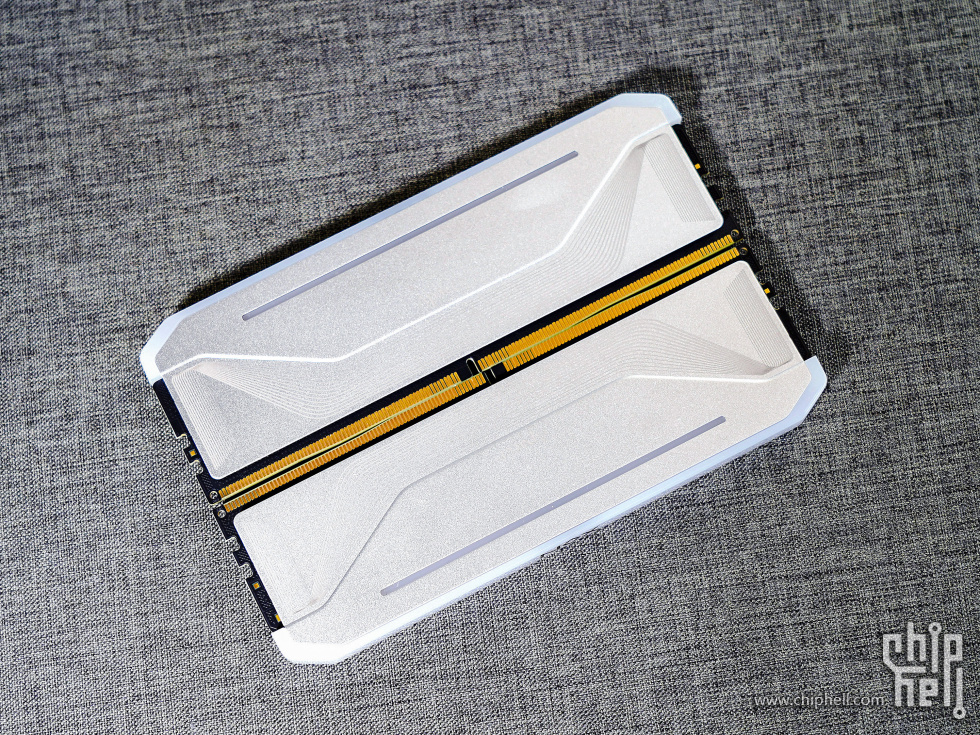

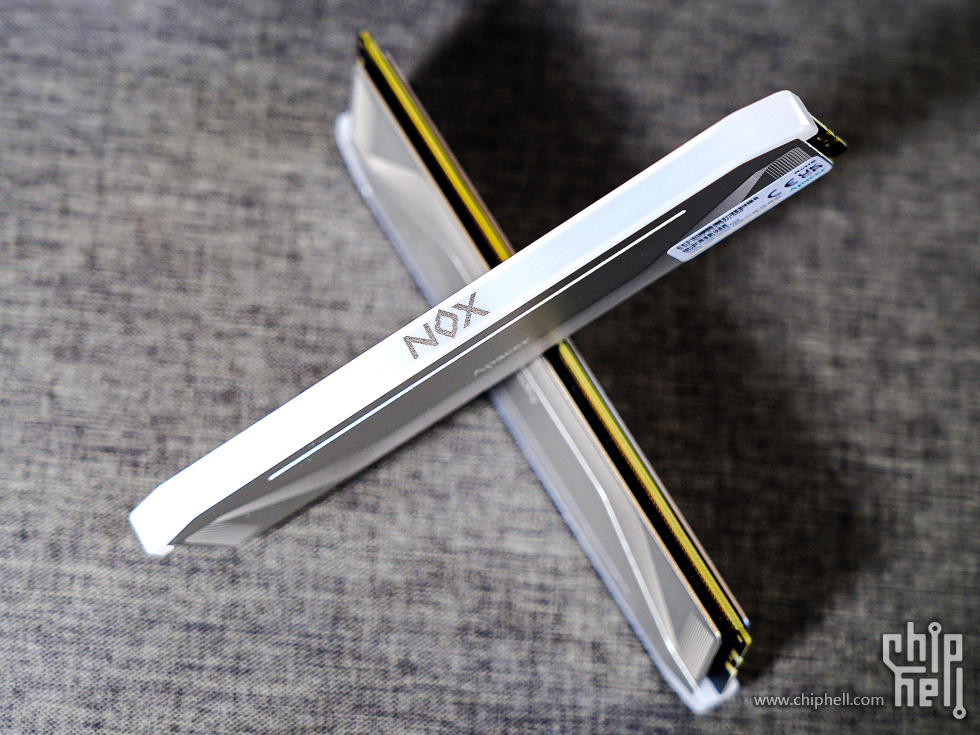

内存 ▼内存为宇瞻最新的暗黑女神NOX RGB DDR5，马甲为银白色全铝材质，表面为微磨砂质感，正中有Apacer标识，靠下位置有纹理装饰，靠上位置有一横条开窗，内置导光条可以展示出柔和的RGB灯效。
▼内存顶部有一条面积很大的导光条，中间位置有NOX标识，采用了超广域RGB均匀灯光技术，支持各大板厂灯控软件。内存颗粒为海力士A-DIE，支持Intel的XMP3.0 以及AMD的EXPO技术。

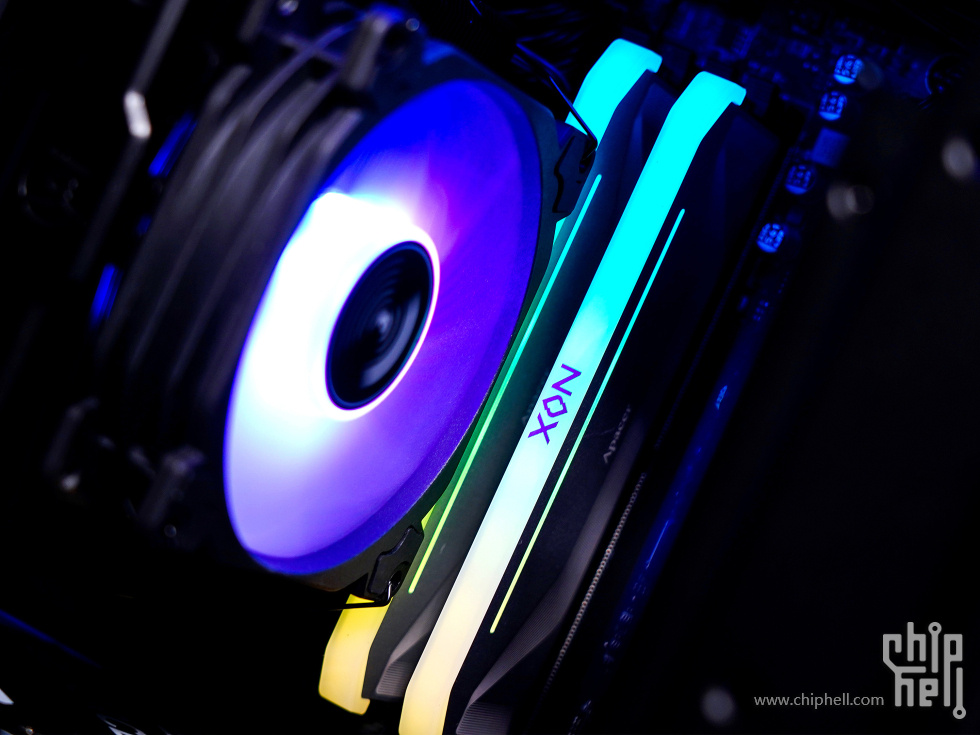

▼内存具体光效如下，简约风格，质感很好。

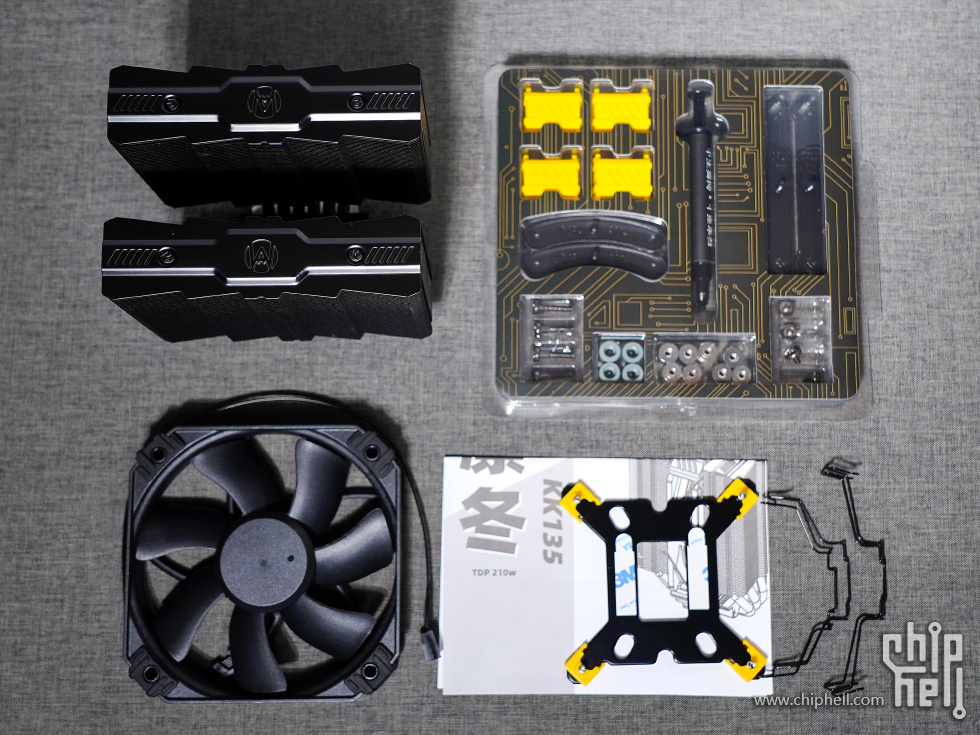

散热器 ▼散热器方面选择了一款小型的迷你双塔风冷散热器 KK135凛冬，看看它能否压住9900X。打开纸盒，随包配件如下图所示，扣具、螺柱、硅脂等配件采用固定模具塑封的，非常整洁，取出来也很方便。兼容性方面，适用于英特尔LGA 115X / 1200 / 17XX和AMD AM4 / AM5平台。为英特尔平台提供了金属材质的背板，AMD平台则需要使用主板自带的背板。

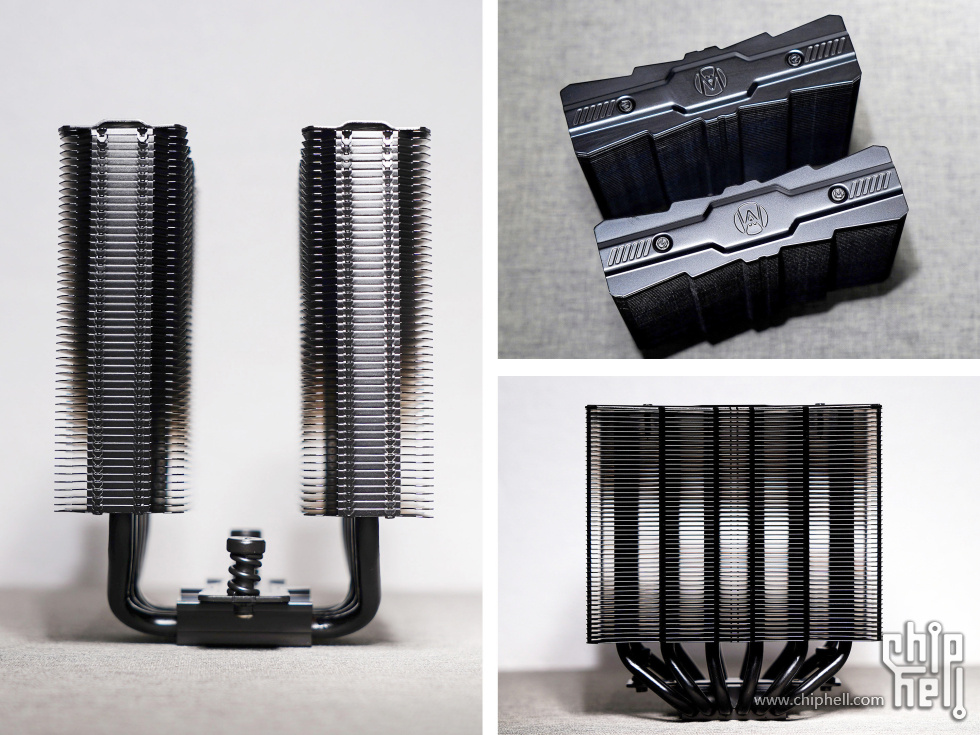

▼有黑白两色可选，重量为650g，尺寸为94mm（L)X120mm（W)X135mm（H)，135mm的高度，可以放入很多mini机箱了。作为双塔结构的散热器，采用了穿 Fin + 折 Fin 组合工艺，包含43片鳍片，可提供210W 解热能力。
▼散热器采用了6根6mm的黑化热管，与底部的连接采用回流焊工艺，铜底表面镀镍，经过打磨出接近镜面的效果。

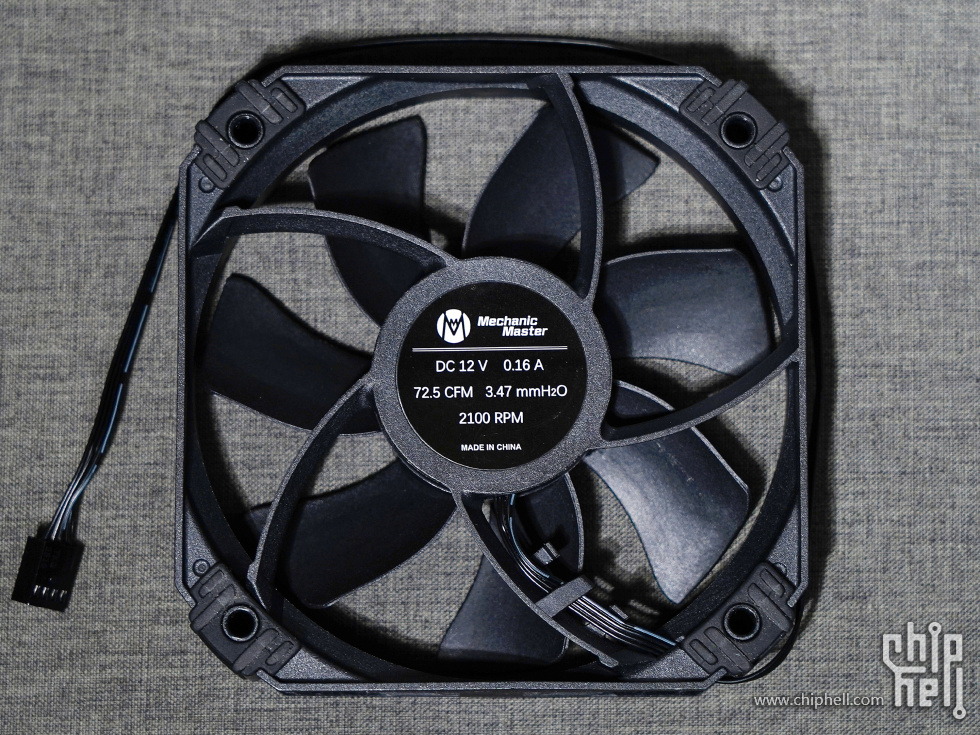

▼风扇为120mm直径，无光效，具体参数为：最高转速2000RPM，最大风量72.5CFM；最大风压.3.47mmH2O；最大噪音34.3dB（A）。此外四角的减震胶垫还可以更换成黄色的。

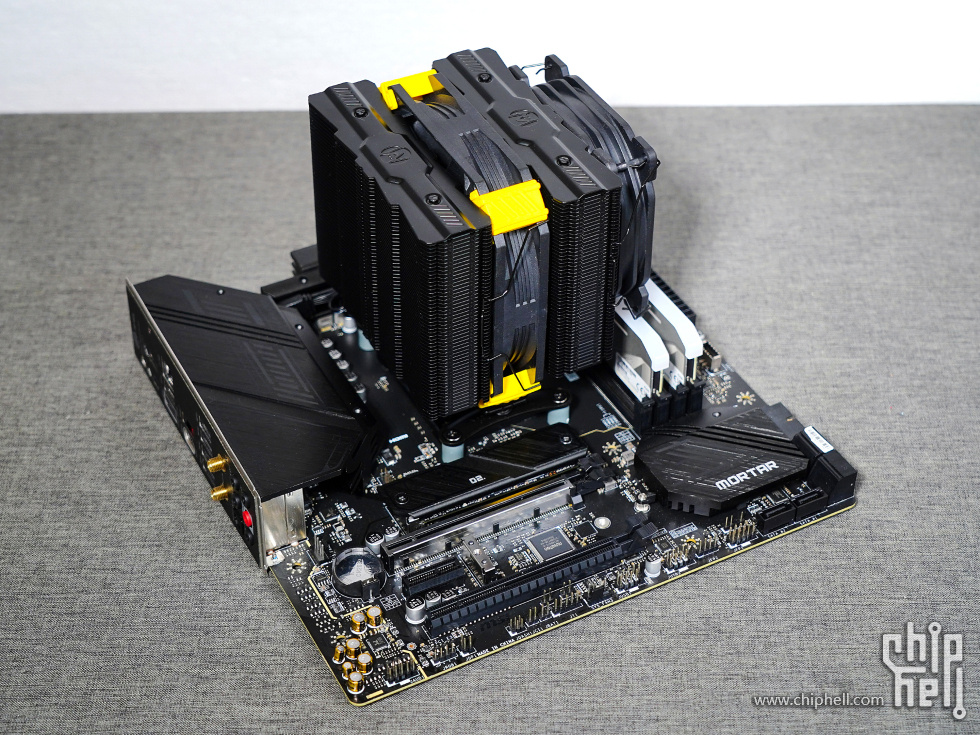

▼标配风扇为中置，前面还可以加装一个25mm厚度的90mm风扇（非标配）。因为CPU是9900X，所以还是加上了,组成一大一小的双风扇体系。
▼KK135 鳍片下可以兼容33mm 高的内存，一般MATX主板的最内侧内存槽和鳍片还有一点点距离，不太用担心这个问题。如果前面安装90mm风扇，则能兼容 45mm 高内存（暗黑女神NOX RGB DDR5高度为42.67 mm）。

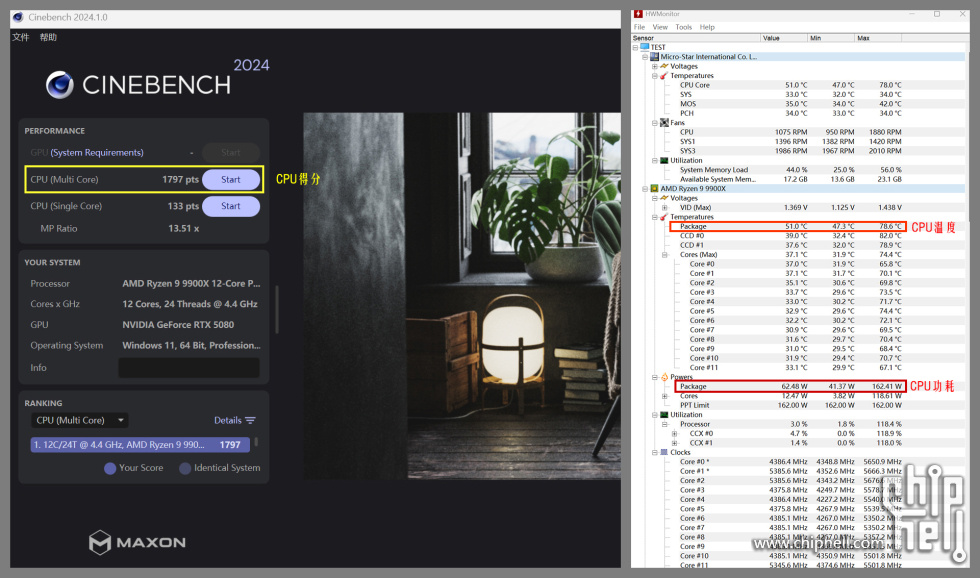

CPU温度测试 ▼运行CineBench R24，使用CPUID HWMonitor记录CPU内外温度。默认状态下，运行时间超过10分钟，CPU还是能保持在5GHz以上的频率，表面packagae最高温度为78.6℃，还是可以的。进行ADIA64 FPU烤机（10分钟）的最高温度也是差不多的，只是主机会降到~4GHz。

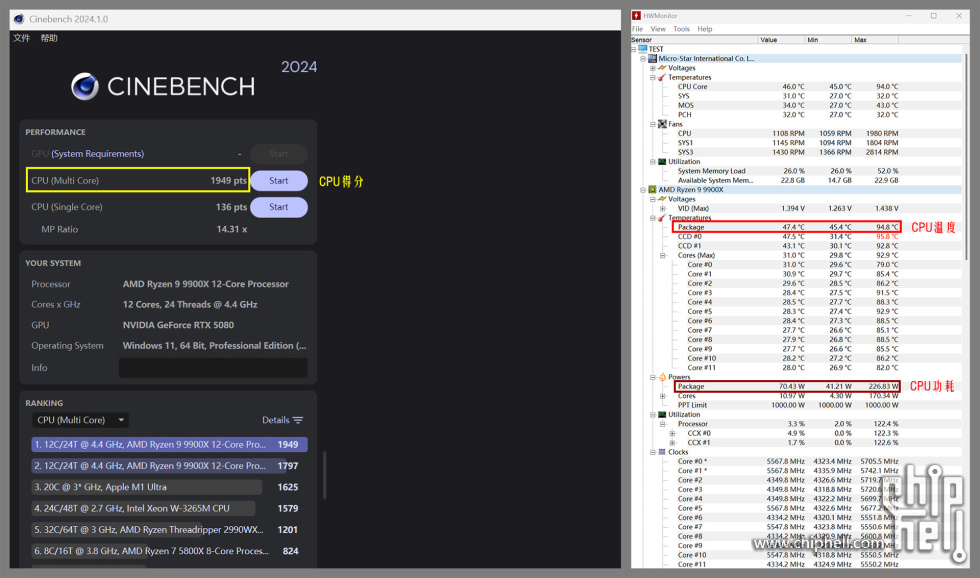

▼PBO超频状态下，进行同样的测试，表面packagae最高温度为94.8℃，已经非常接近95℃的温度墙。ADIA64 FPU烤机也会直奔温度墙。毕竟此时功耗达到了227w，已经超过了KK135的210解热能力。PBO的CineBench R24得分提高了8.5%，但功耗提高到40%，代价还是不小的，肯定是没有RTX5080的超频香！ KK135压住默认状态下的9900X肯定是没问题。但对于PBO后，达到最大功耗的9900X就有些勉强了。当然无脑9900X超频后的功耗提升太大，还是建议找到性能和功耗平衡点，这样对于散热器压力也会低不少。
把5080装进小机箱
C+Max机箱 ▼C+Max机箱算是C28的加长式改良版，以此来兼容旗舰级显卡。尺寸为：392mmX185mmX284mm，体积为20.5L，还是比较小巧的。

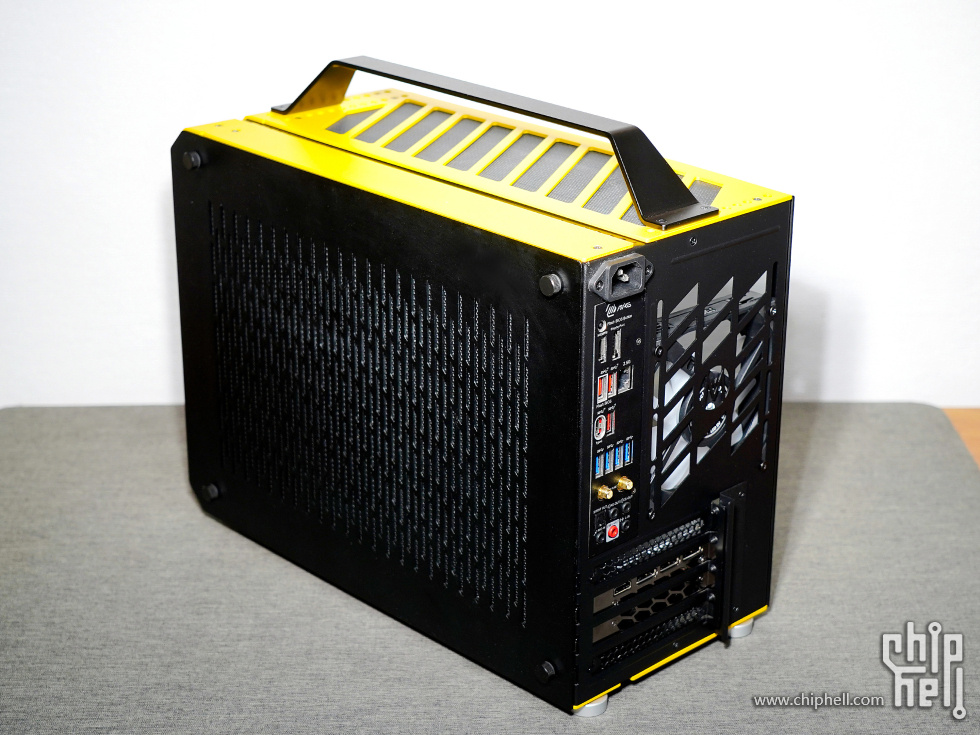

▼左部为玻璃侧板，右部为散热格栅+防尘网的钢侧板。
▼机箱采用了铝合金外壳为2mm厚度，黄色版本更加有活力。建议安装硬件前将所有的外壳都拆下，方便安装硬件，以及从不同的角度整理线材。
▼机箱内部采用1mmSPCC钢内壳，兼容ITX和MATX主板；CPU散热器限高为162mm，顶部可安装240水冷(或2个120mm风扇），但也会导致最大只能安装44mm的内存；电源支持ATX(推荐140mm）以及SFX/SFX-L，底部可以安装3个120mm风扇，后部可以安装一个120mm风扇，前面可以安装一个80/90mm风扇。
▼电源需要安装在电源架上后再安回到机箱；电源位旁边的个架子可以安装1个3.5寸或者2.5寸硬盘。侧面的挡板除了装饰作用，也可以安装一个2.5寸硬盘。此外底部可以安装一块3.5寸硬盘（占一个120mm风扇位），前面可以安装一块2.5寸硬盘（占80/90mm风扇位）。
▼风扇采用了一套三联包的机械大师KL120-wild风扇，尺寸为120mm，采用了动态液压轴承。
▼扇叶中心采用了有CD金属纹路的顶盖，风扇叶片采用透明材料，风扇的具体参数为：风扇转速800~1950PRM，最大风量75CFM，最大风压2.14mmH2O，最大噪音为32dB(A)。

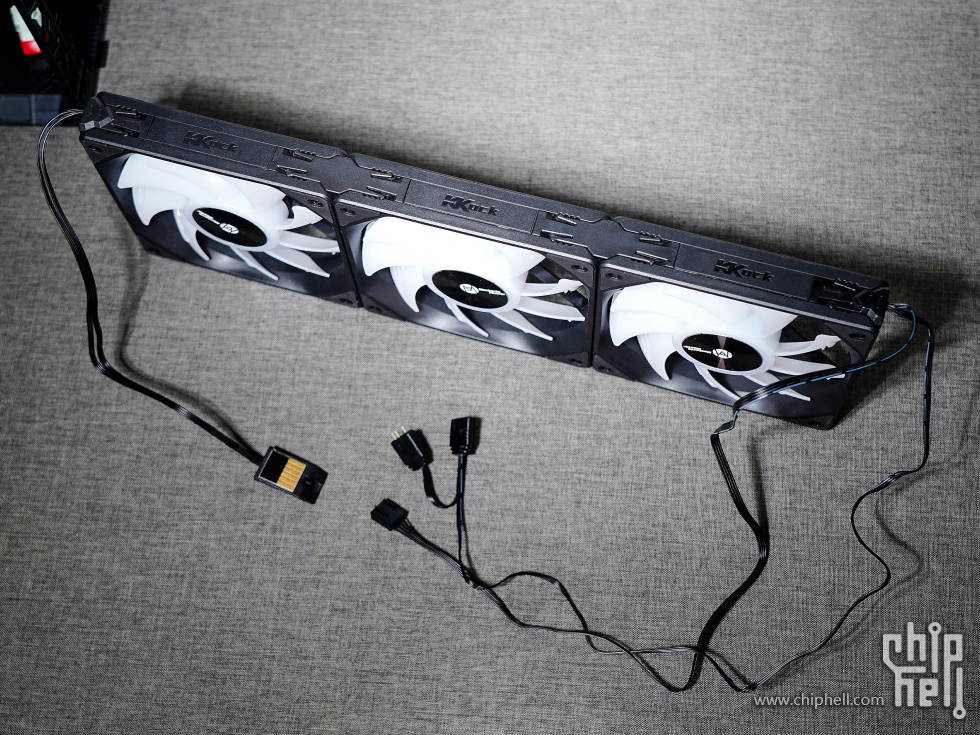

▼KL120-wild是一种积木风扇，风扇一边两侧有金属触点，通过带金属片的卡扣来连接触点。
▼可以选择一端的金属触点连接5V3针和4pin风扇接口，其它的触点和空位可以塞入塑料片，起到美化的作用。这样三个风扇只保留一条供电线和ARGB线，减轻了最后的理线工作。此外这种卡扣还支持间距可调，适应不同的安装环境。

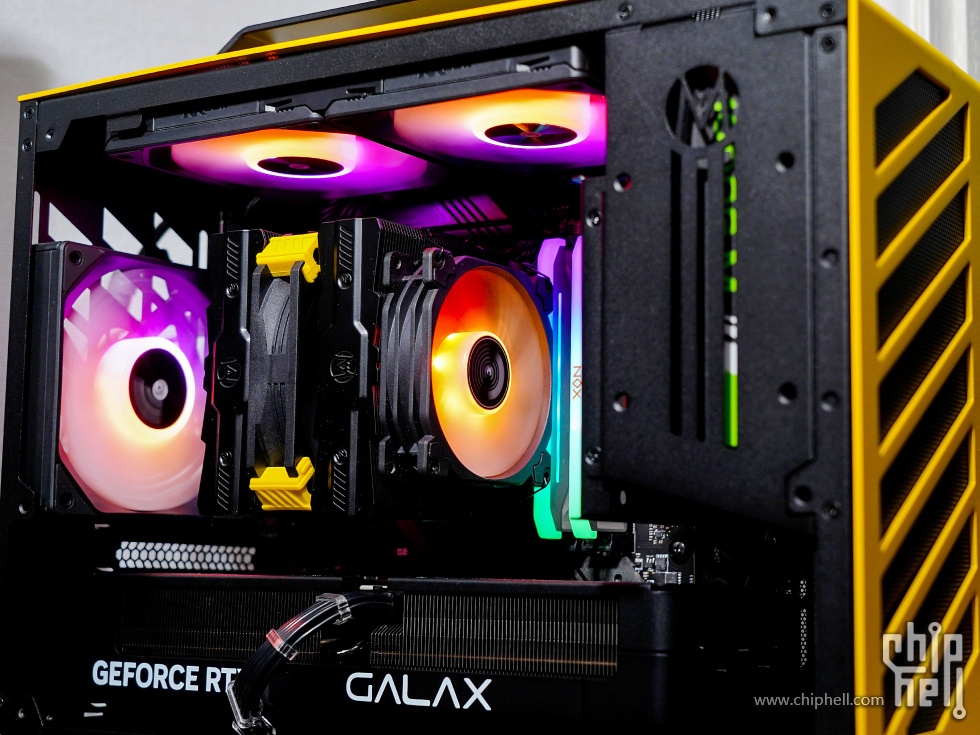

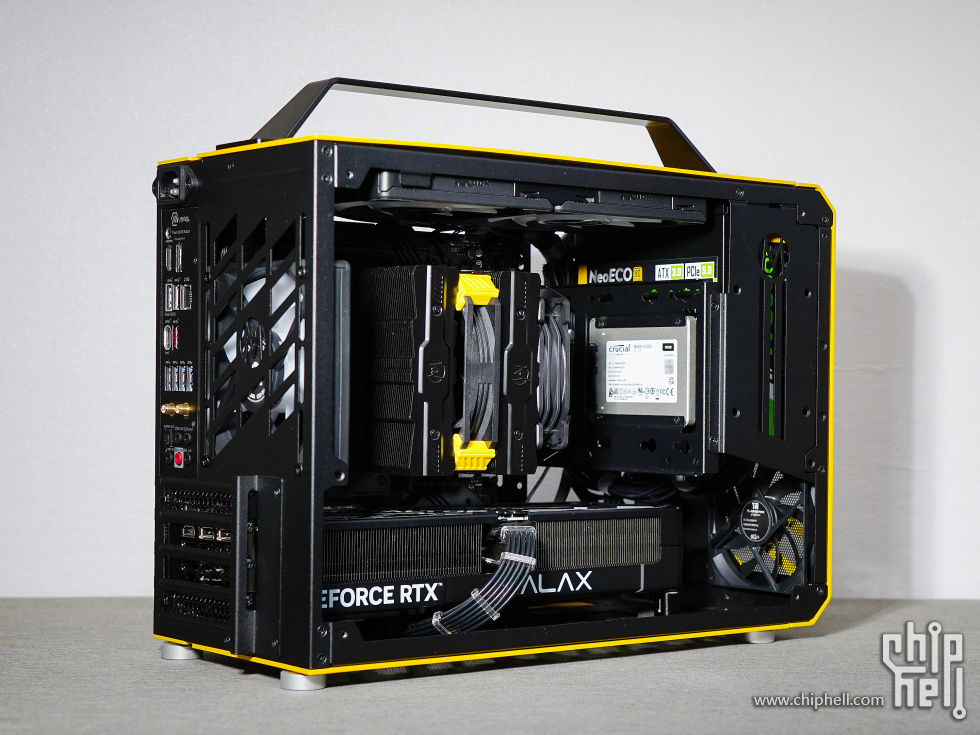

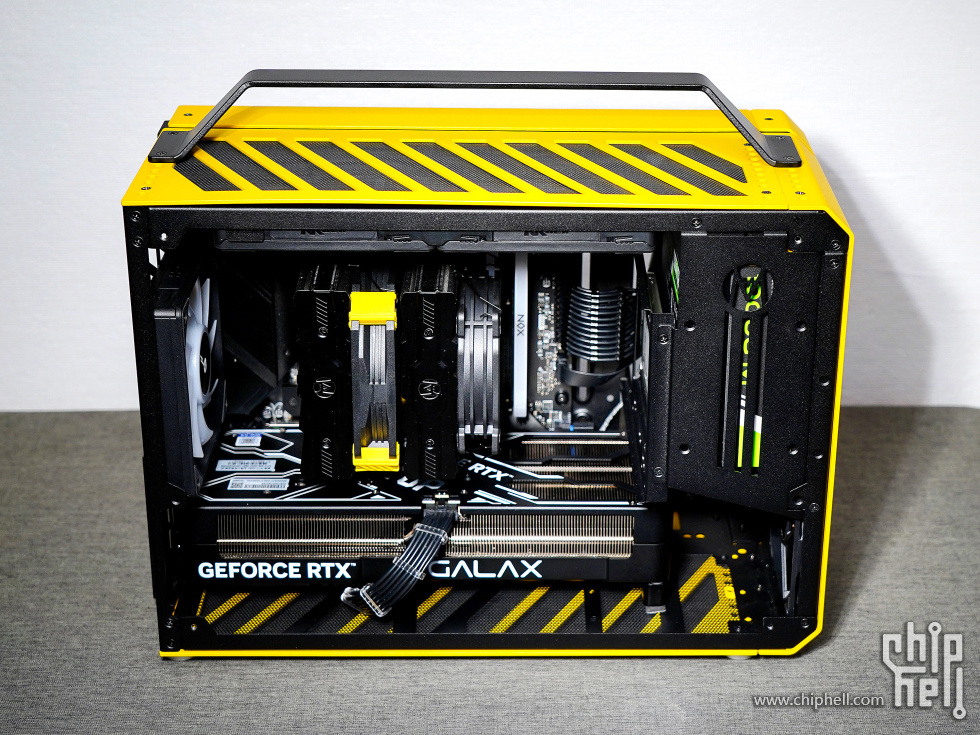

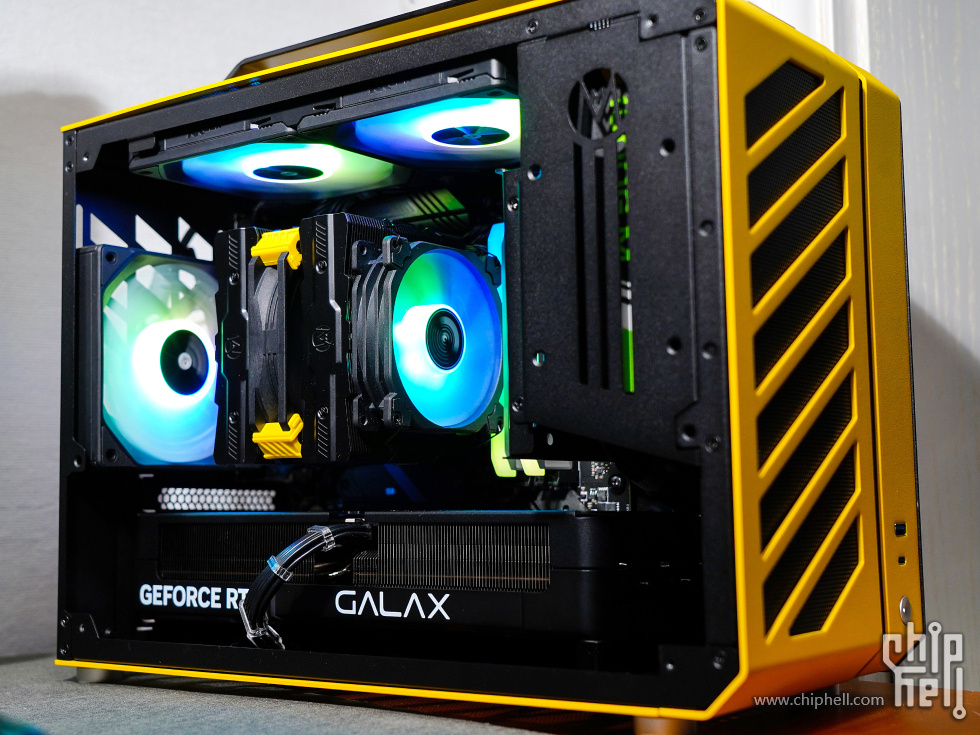

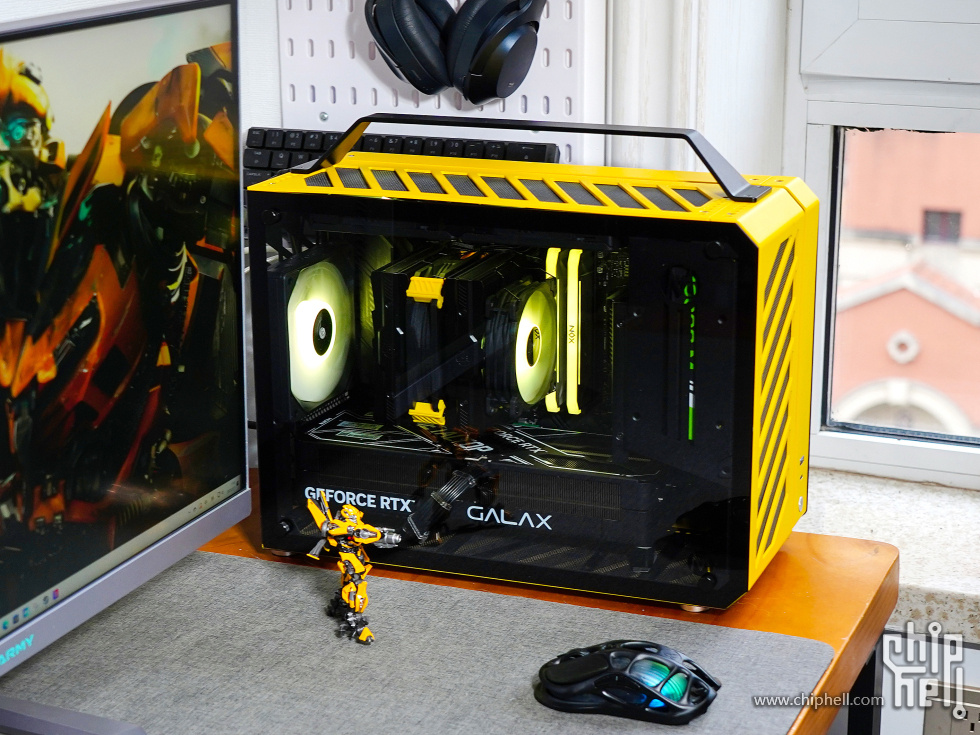

整机效果 ▼装完的整机效果如下：
▼C+Max背面没有理线空间，多余线材可以放在前面电源位附近，但毕竟空间有限，所以建议使用定制长度的线材。

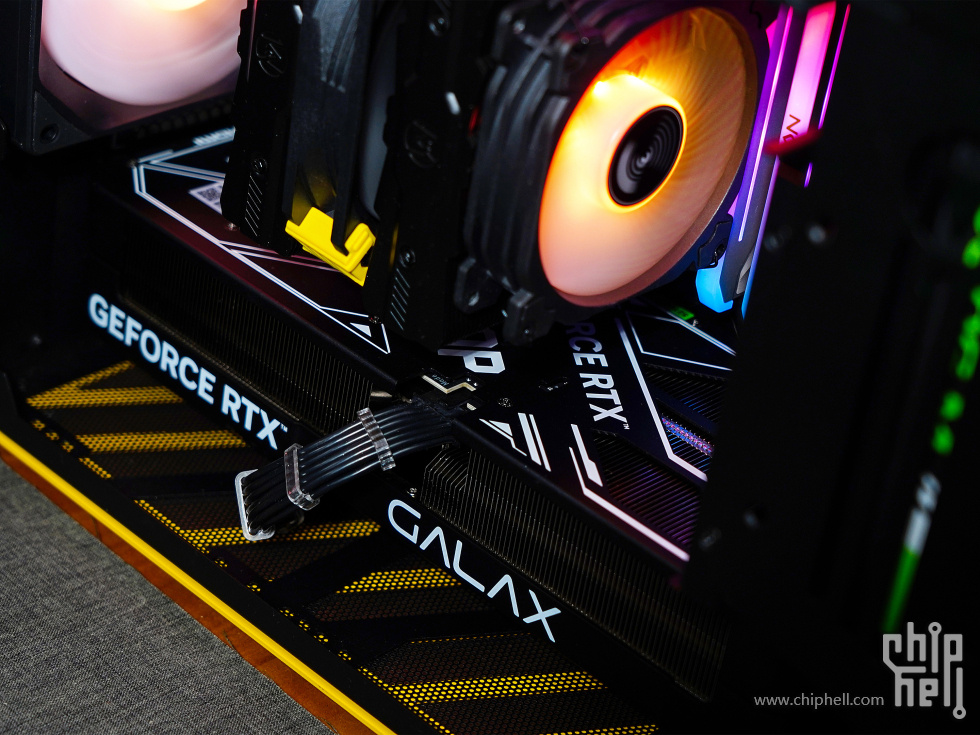

▼由于B650M迫击炮的PCle显卡插槽对应于机箱的第二槽位，再加上RTX5080金属大师的2槽半厚度，机箱底部就没有安装风扇，不过在机箱前面板下部安装了一个超薄的90mm风扇，加强进风的效果。

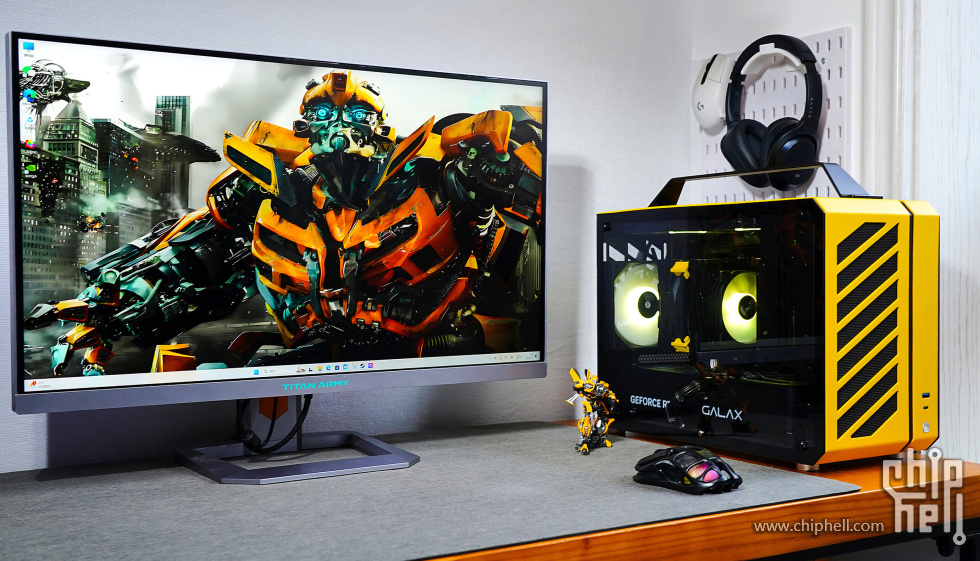

▼小主机会显得桌面更加整洁，如果对主机体积非常在意，又要兼容旗舰级的显卡，可以考虑下这款只有20L的MATX机箱。
温度测试 ▼把这种高端显卡放入这么小的机箱，会不会对其散热造成不利的影响呢？把RTX5080金属大师放入一个ATX海景房主机再测试下温度情况（机箱底部有安装风扇保证显卡进风）。

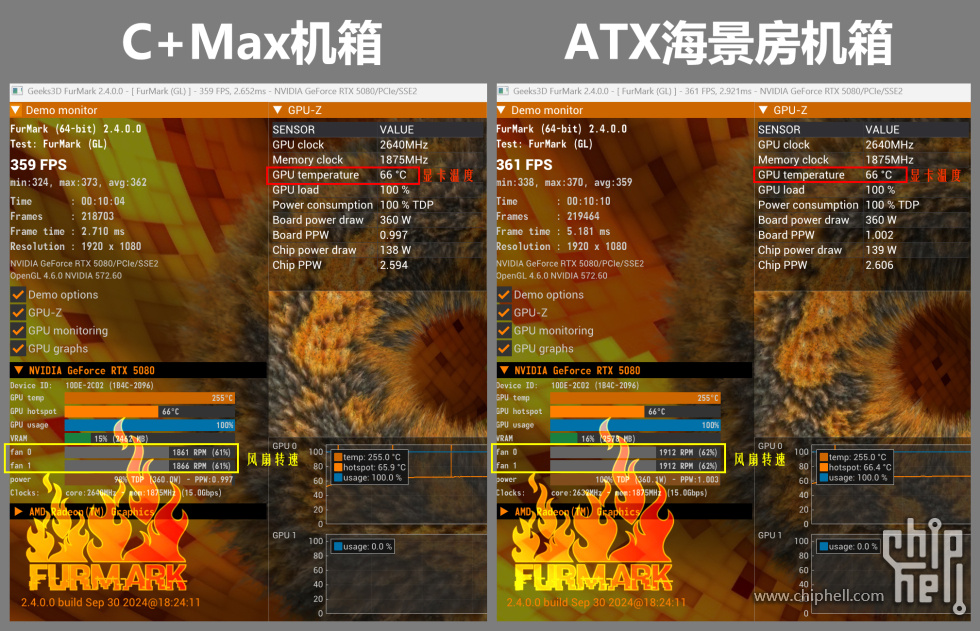

▼对比下furmark烤机测试结果可以看到,C+Max和ATX海景房主机的显卡烤机温度完全一致，风扇转速也基本相同。所以把RTX5080放入小机箱中，只要能保证有良好的进气通道，完全不用担心其散热情况。
最后
最近几年的显卡一直有出厂即灰烬的传说，但RTX5080明显不在此列。非常轻松就可以获得~10%的性能提升，达到RTX4090D的水平。当然RTX4090D也可以超频，但其超频的幅度，操作的复杂度，以及功耗的代价肯定是远远不如RTX5080的。此外值得注意的这款RTX5080金属大师只是主流级别，还不算顶级高端型号，就已经有这么好的成绩了！
那为啥RTX5080违背了祖宗的决定，有这么好的超频表现，这是N家道德的提高？还是人性的恢复？ 据CHH的轮大说，原本RTX5080就是高频率和400w功耗的设定，只是为了顾及FE版公版显卡的散热情况（2风扇），下调了频率和功耗。但对于非公RTX5080来说，散热器基本保持了和同系RTX5090一致（可能会减少几根热管），有很大的冗余，应付高频的400w情况根本没有问题。
这套小主机兼顾游戏和生产力需求，预算在~1.6w左右，如果没有U4设备的需求，AMD平台使用B650主板无疑性价比更高。RTX5080现在还是有溢价，如果能到8k~9k价格，考虑到其超频性能还是值得入手的，也能降低不少的装机预算。
RTX5080金属大师很适合放入到小机箱中，其实可以放入更小的C28机箱（17.9升）也没问题，当然C+MAX的余量要更大些，安装也更加容易。
如果以游戏为主应用，CPU建议换成9700X（有米可以选9800X3D），使用KK135 凛冬这种小型双塔风冷器的冗余更高；如果有生产力需要，需要使用高端CPU，并且环境温度较高，使用240水冷会更好一些。
|
