DENG MECHA07+ASUS AYW Z890 GAMING+影驰 RTX 5080 金属大师 开放式ATX机架装机分享！

AC♥小武

       今天为大家带来一套开放式ATX机架装机分享——来自 DENG Studio MECHA07。机架整体采用5-19mm厚铝合金CNC数控精加工打造，在喷砂加阳极氧化工艺加持下，质感出众，静雅干练，拥有强大的兼容规格且具有多种安装方式，玩法多样，独具巧思，机箱提供了黑色与银色两种配色可选。MECHA07 机架作为一款全开放式机箱来说，不容忽视的就是理线细节，机箱自带了理线固定线束且固定孔位的设计也非常精准。本次装机选用ASUS AYW Z890 GAMING WIFI主板搭配 Ultra5 245kf处理器；显卡使用影驰 RTX 5080金属大师来打造一整套银白色主题搭配，定制线选择的是 JPU Cable 工作室的蛇皮网包软硅胶线，特别是显卡16PIN L型弯头供电线用料做工更是讲究，显卡端采用L型90°弯头对于显卡竖装以及藏线塑性都提供了很大的便利，废话不多下面进入装机环节。


硬件配置：

• 处理器   Intel Ultra5 245kf
• 散   热   TRYX PANORAMA SE 240 ARGB
• 主   板   ASUS AYW Z890 GAMING WIFI
• 电   源   ROG STRIX 1000W PLATINUM
• 显   卡   GALAXY RTX 5080 金属大师
• 机   箱   DENG MECHA07 ATX
• 内   存   ACER 掠夺者 6000 C28

• 定制线   JPU Cable 定制模组线


---

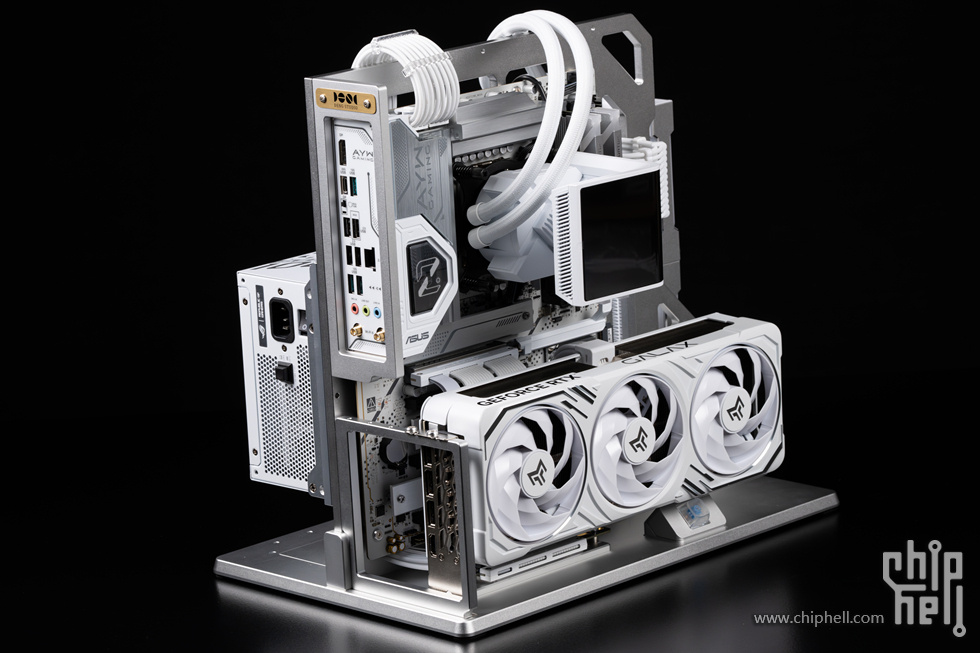

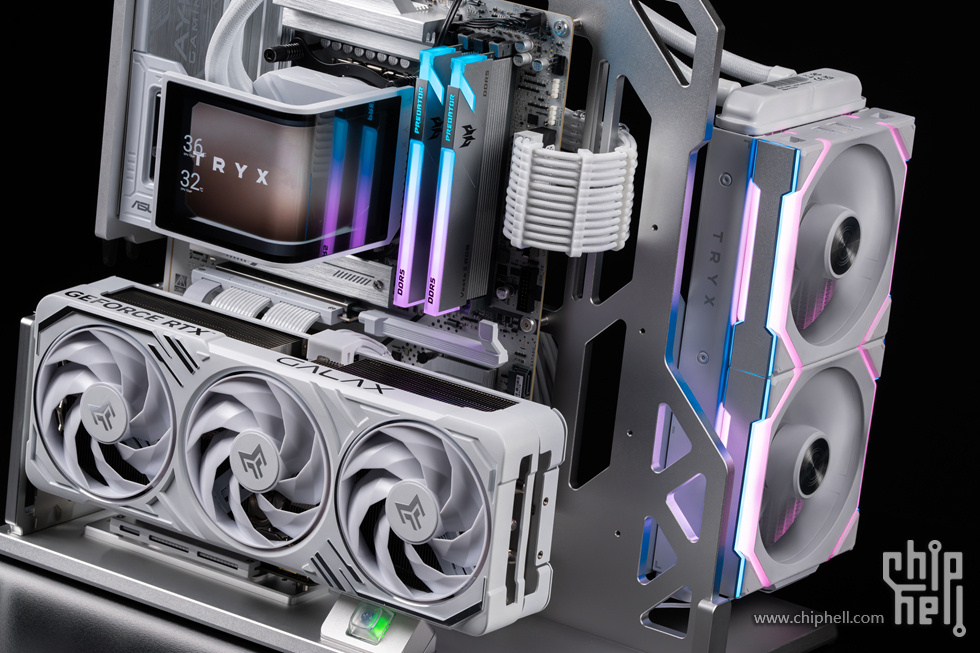

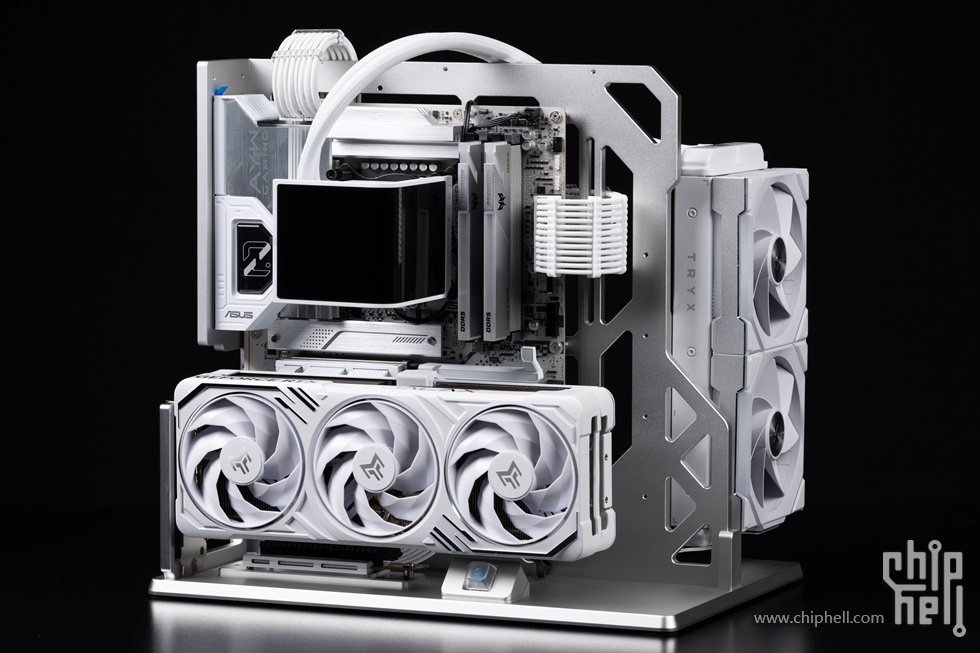

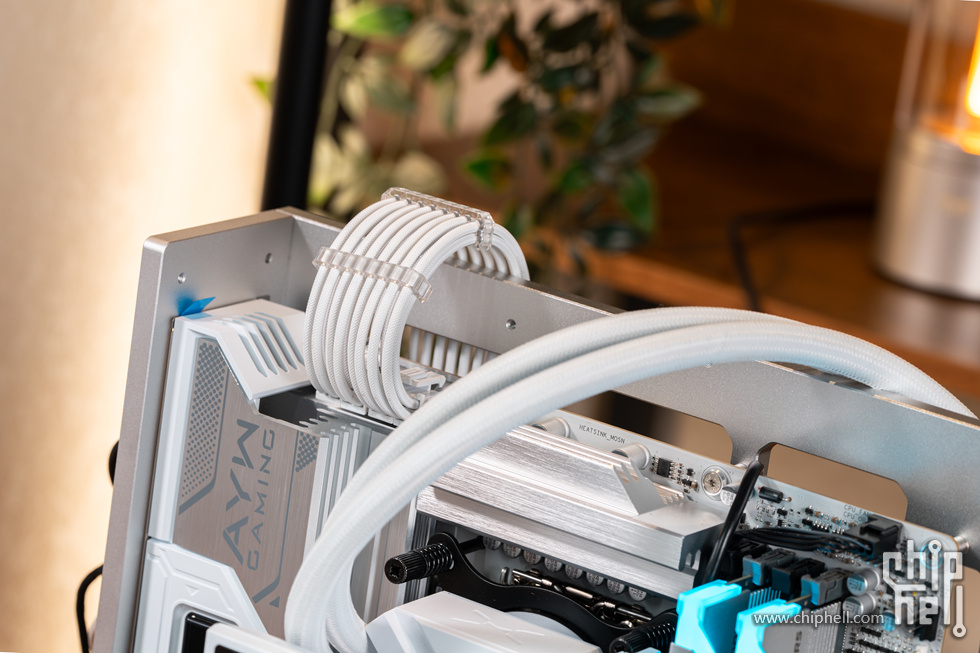

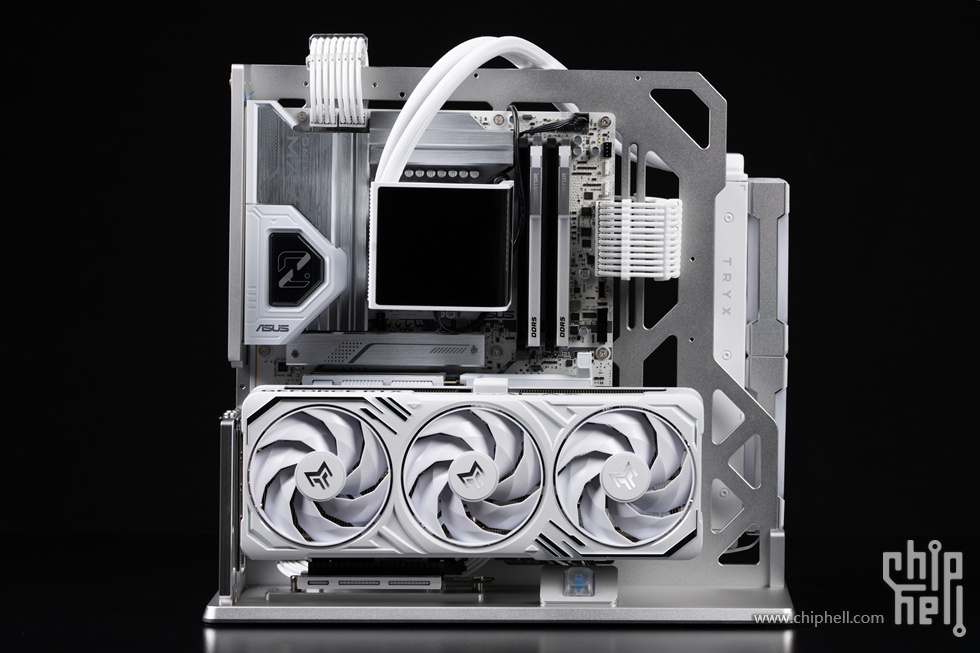

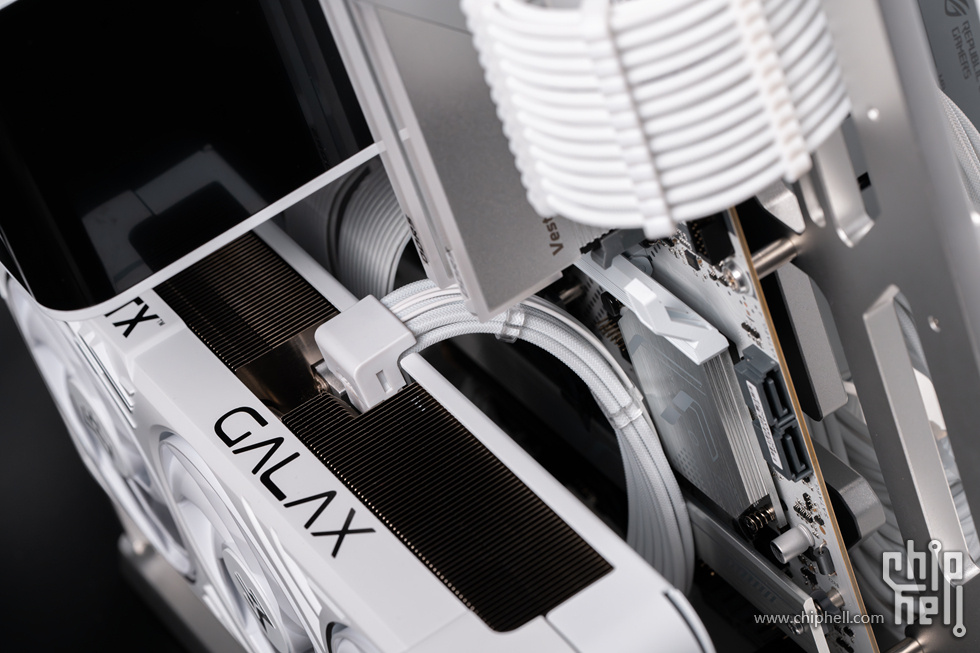

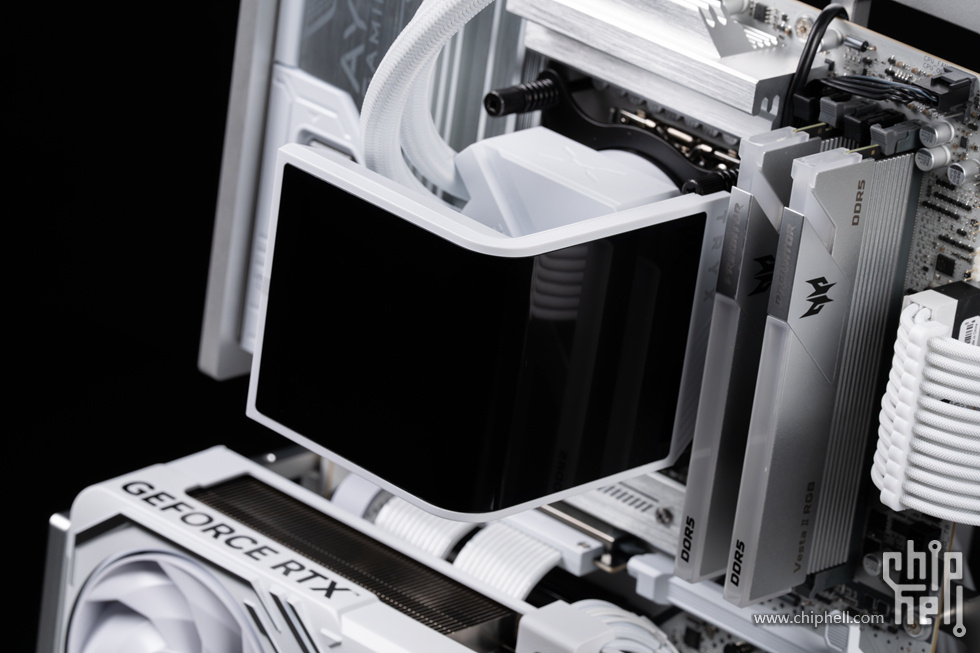

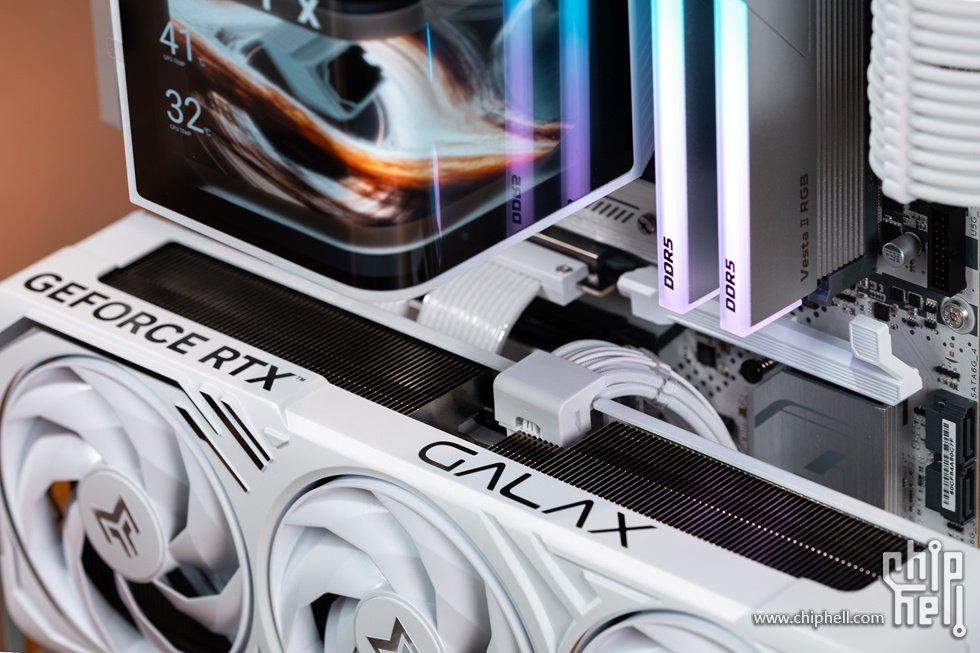

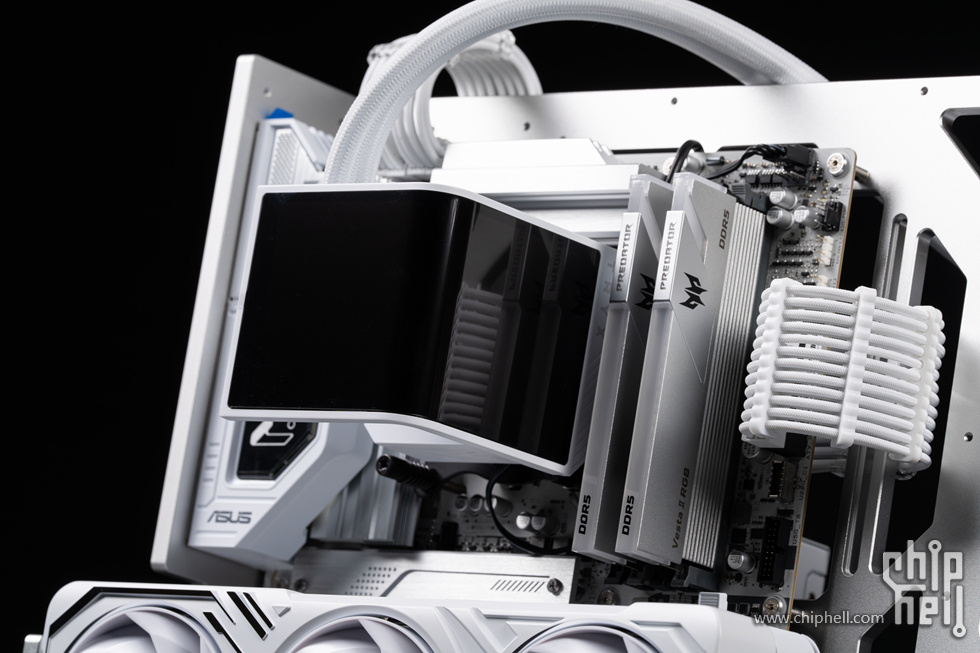

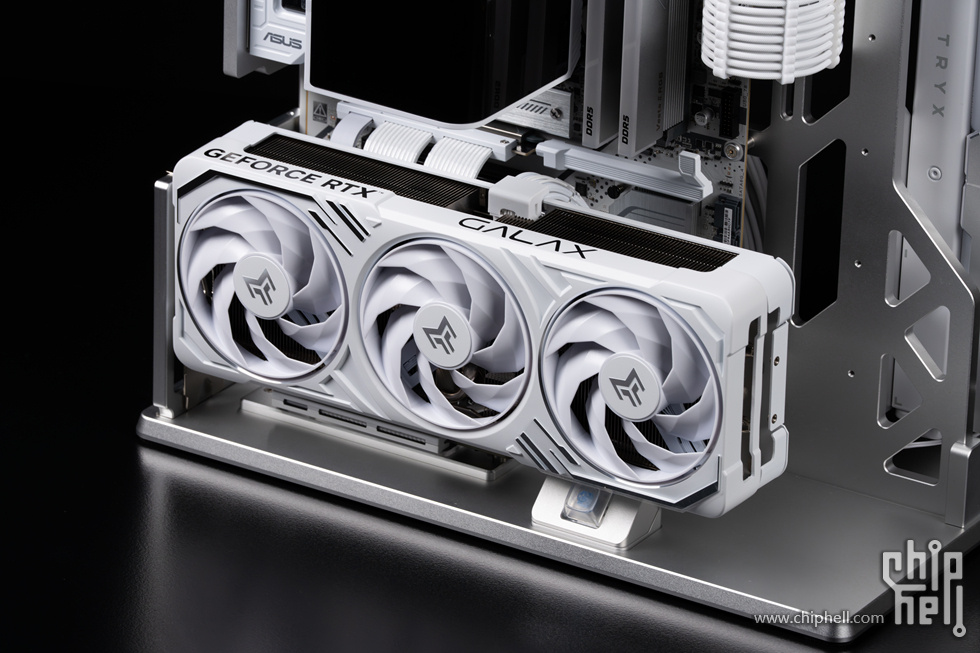

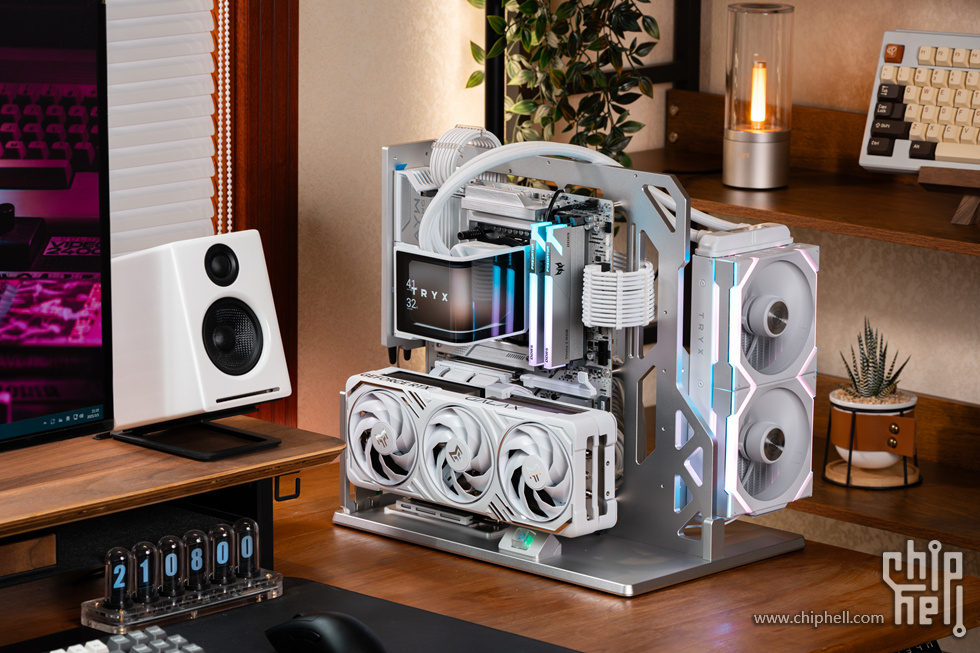

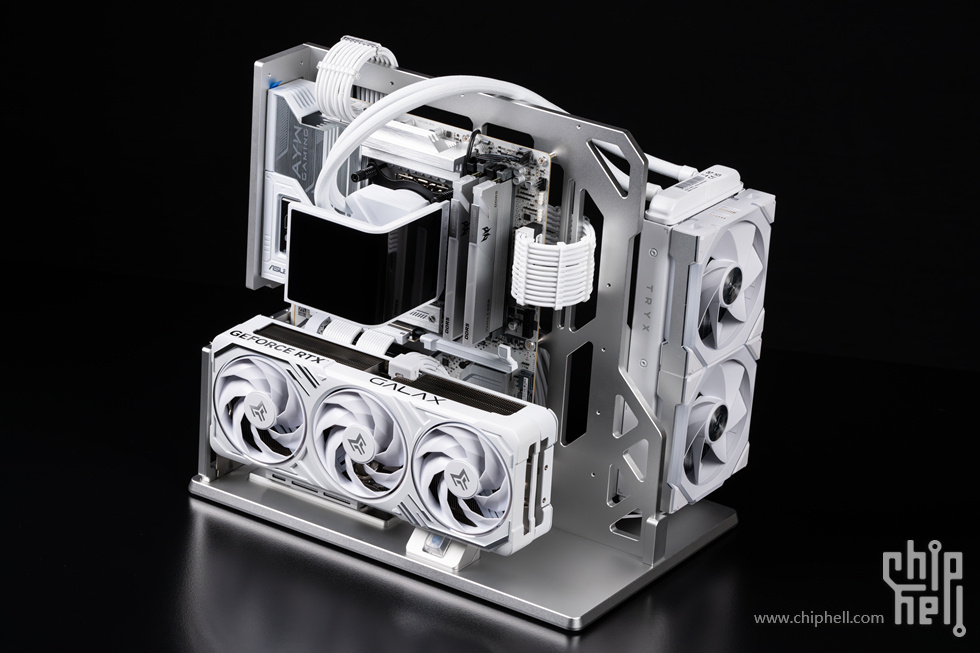

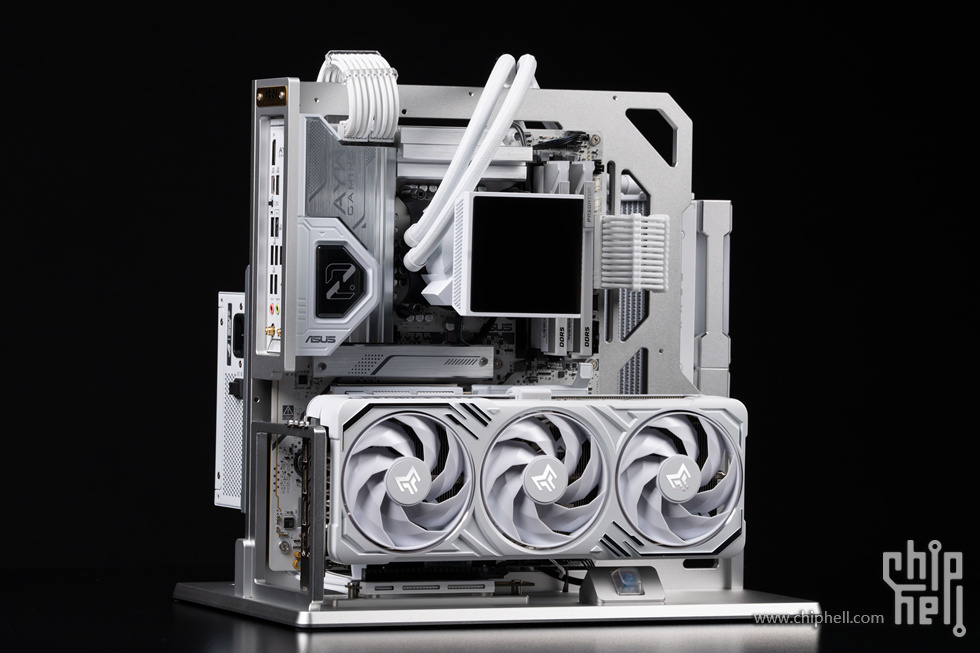

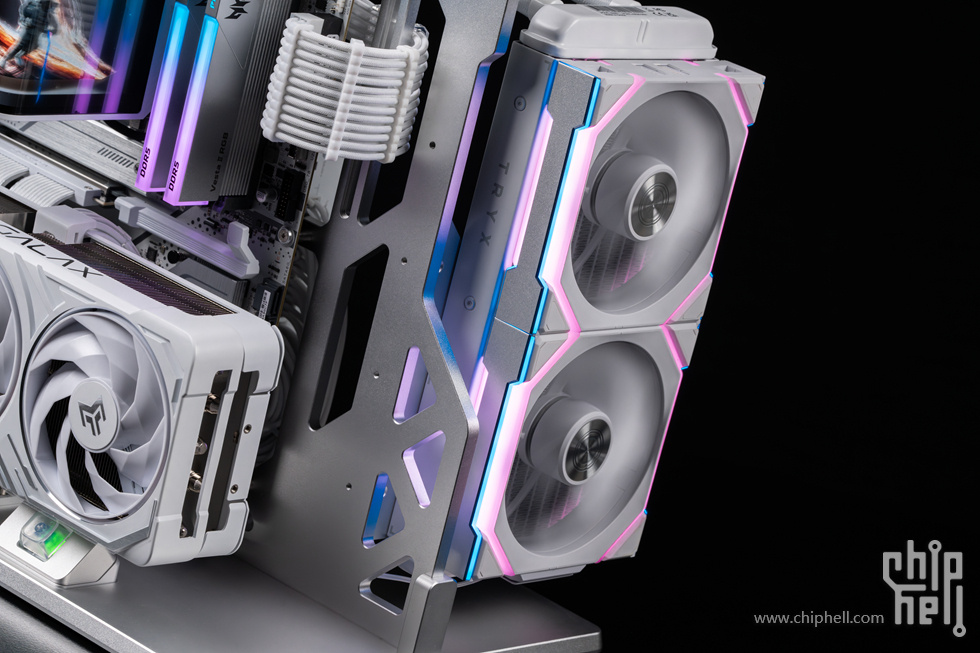

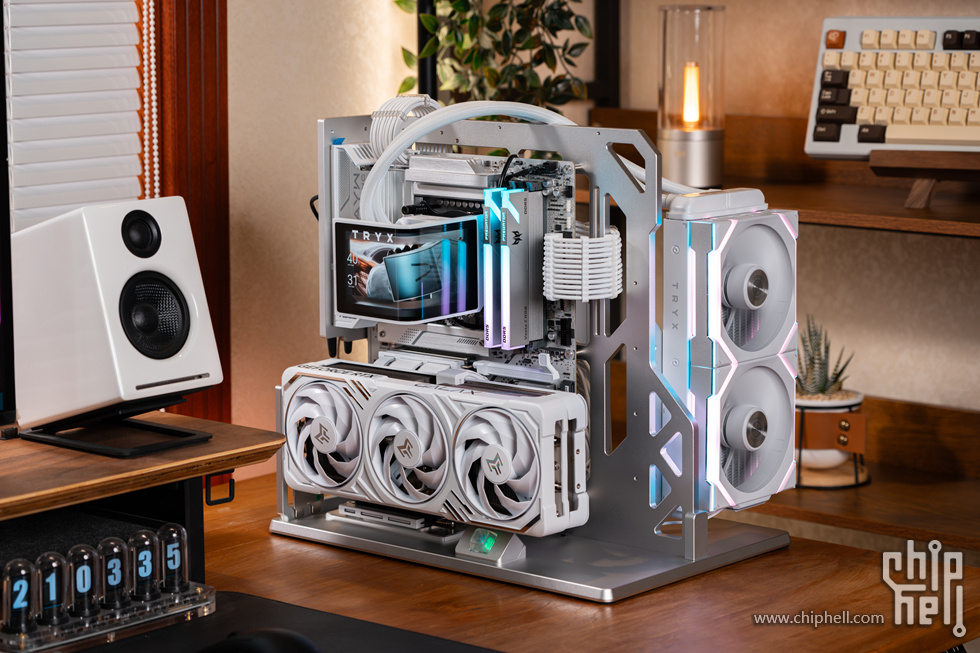

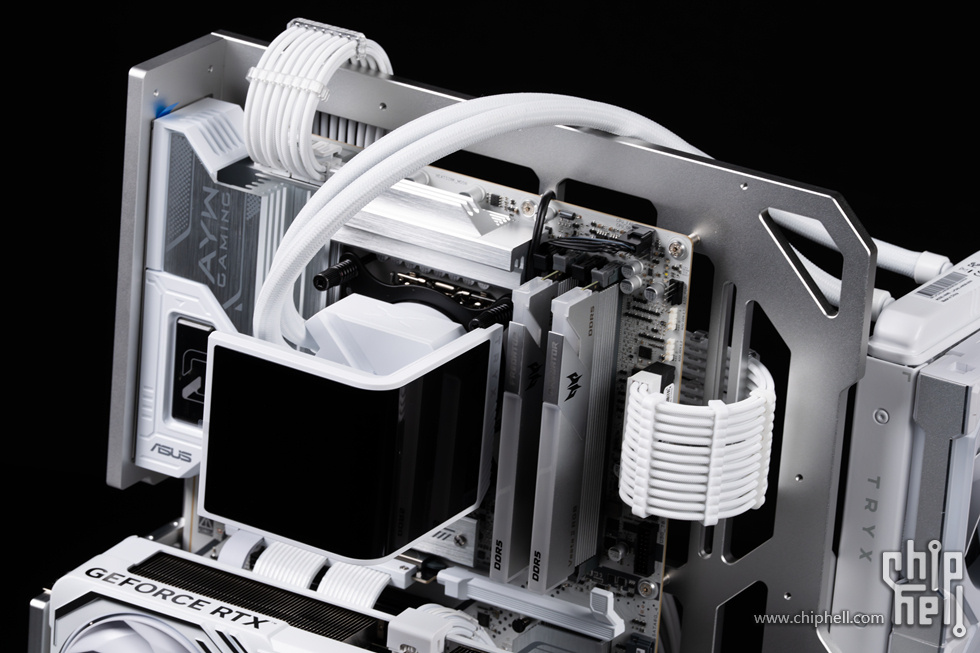

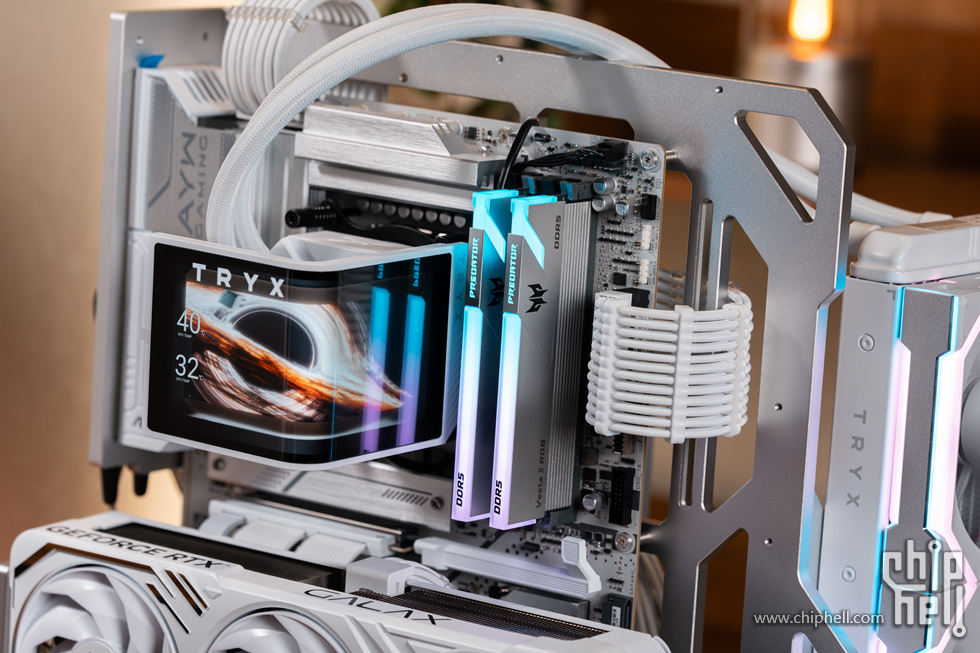

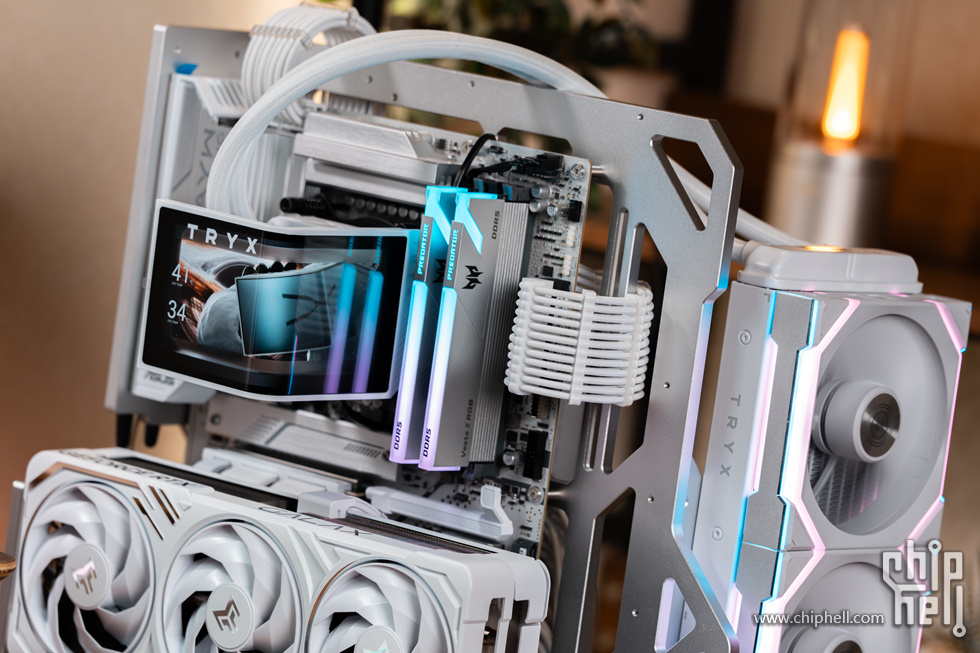

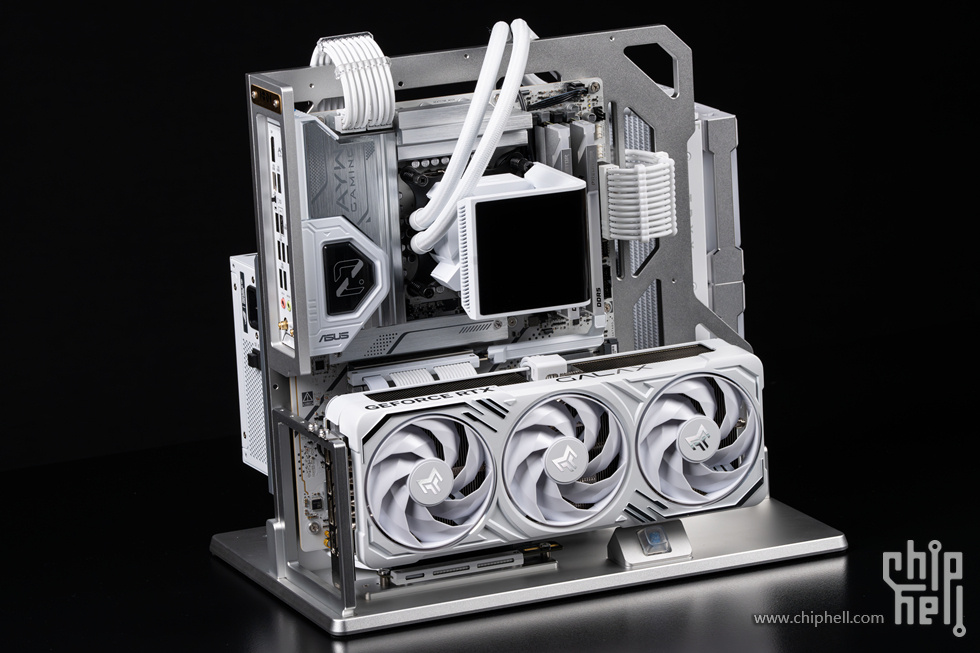

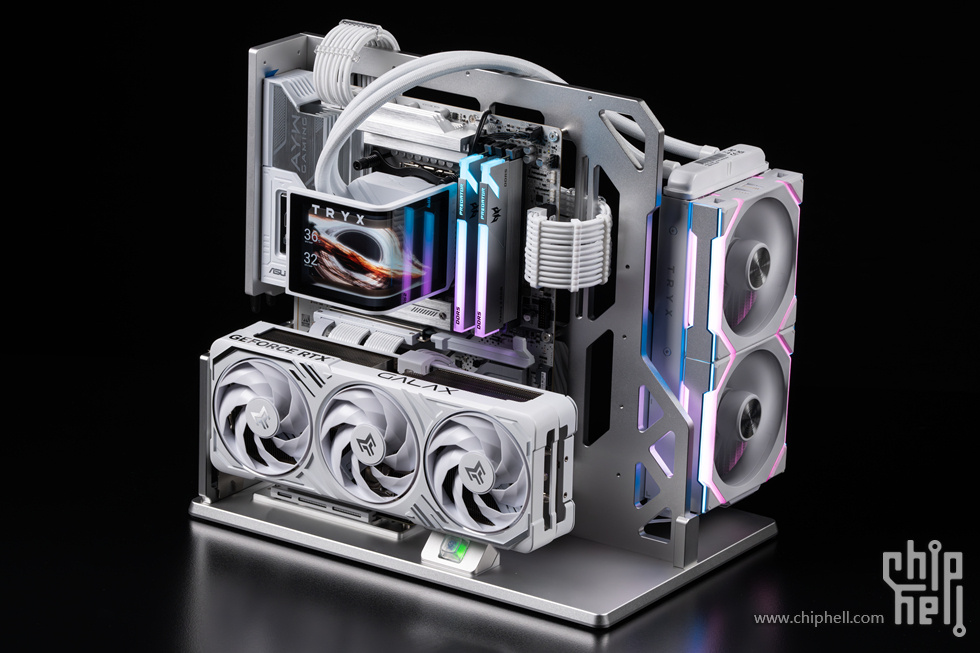

整机展示

---

硬件展示

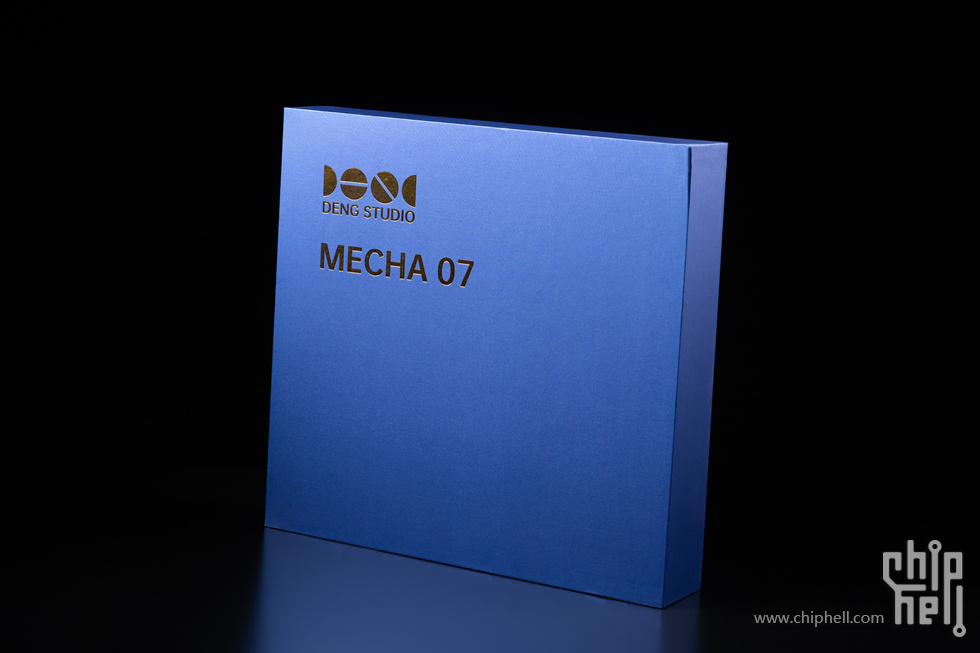

本次装机载体来自DENG Studio MECHA07 开放式ATX机架，采用十分精美的包装设计，外部有DENG Studio logo与机箱型号MECHA07标识。

掀开盖板即可看到整体由定制CNC EVA海绵填充包裹，包装采用了零件拆分的扁平式包装设计，防护性与精密性都可以得到兼顾。

打开第一层为机箱底板与IO、显卡固定框以及开机键。

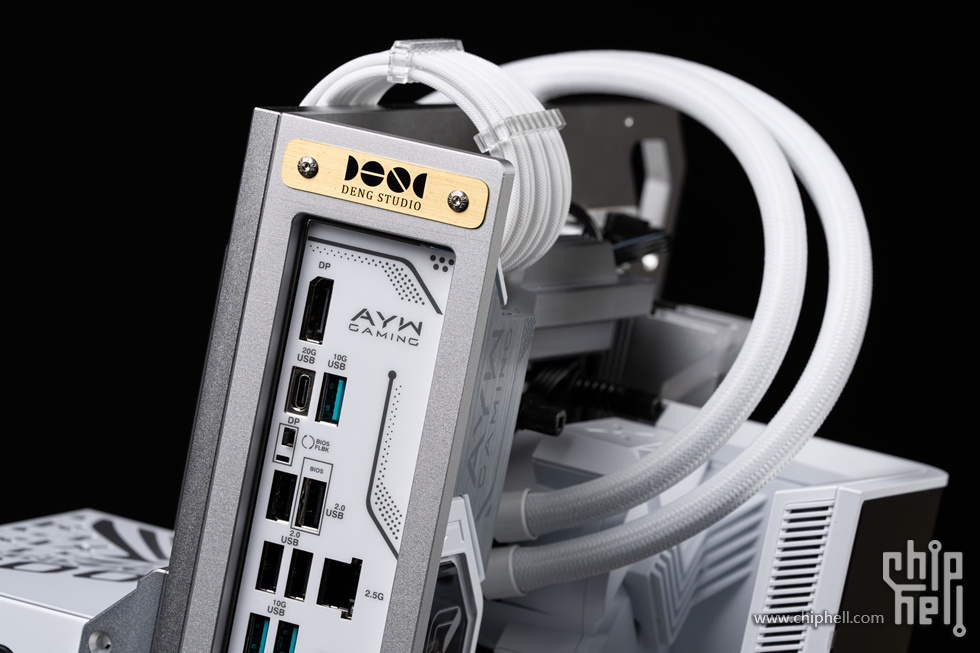

主板IO框架特写，上面嵌入一片DENG logo 铭牌。

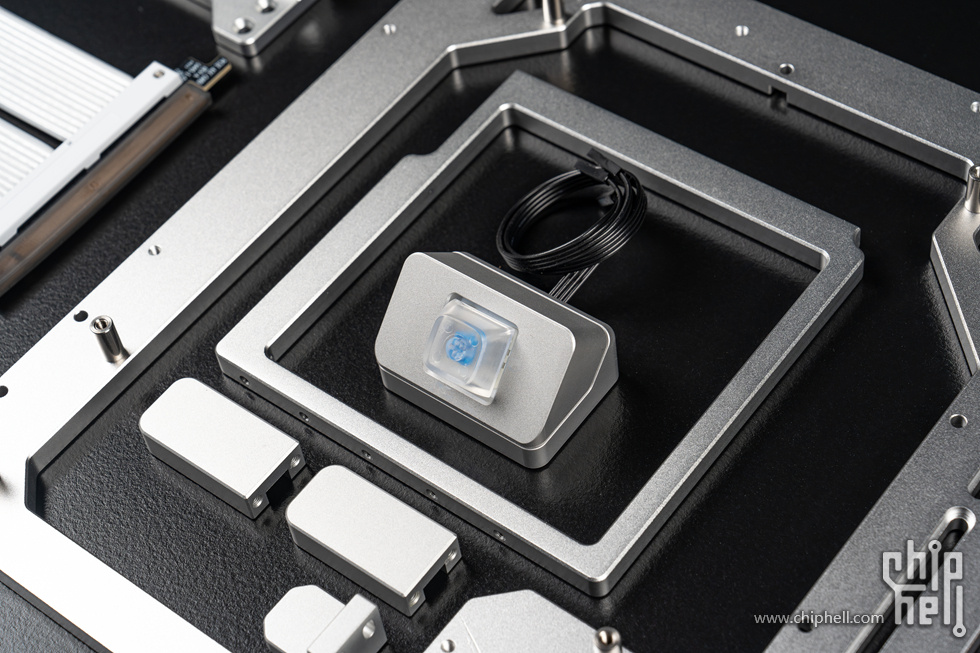

开机键特写，内搭配机械轴体，可自行更换轴体与键帽。

来到第二层为主题结构零件。

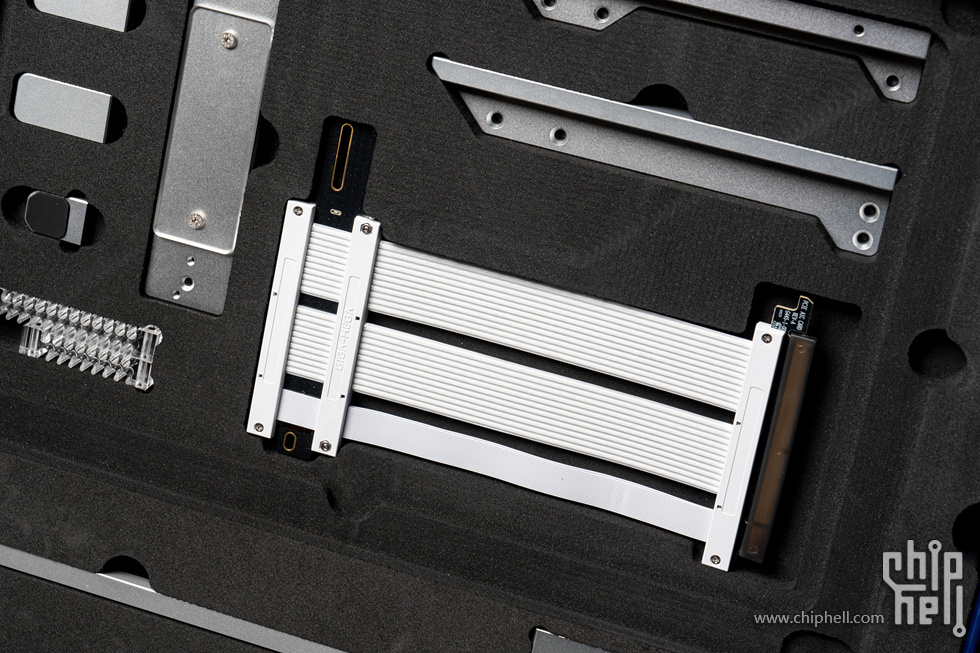

可选购的PCIE4.0延长线特写。

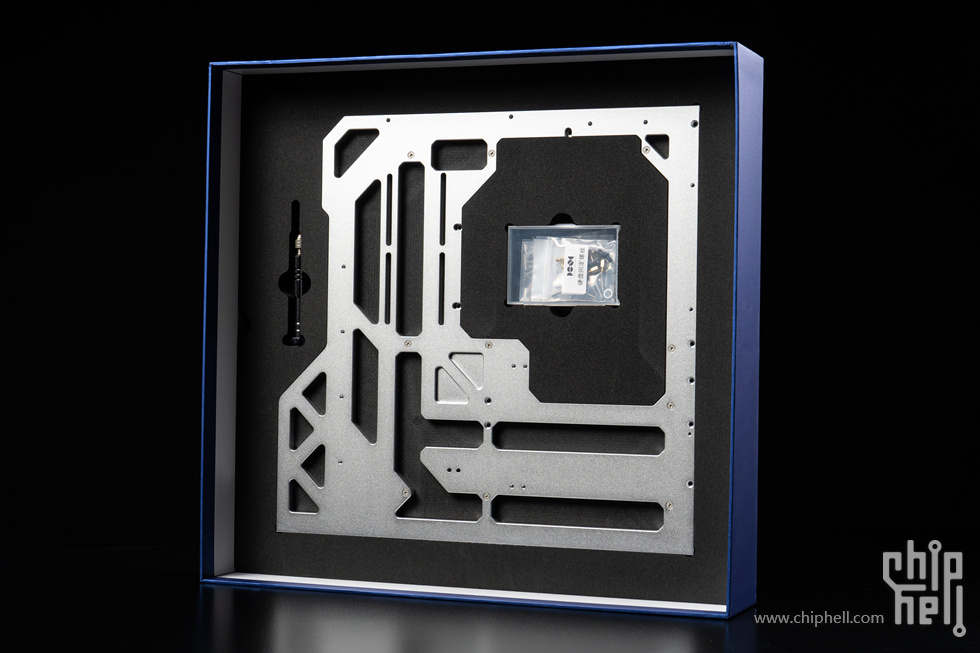

最后一层为主板主题框架以及配件包螺丝刀。

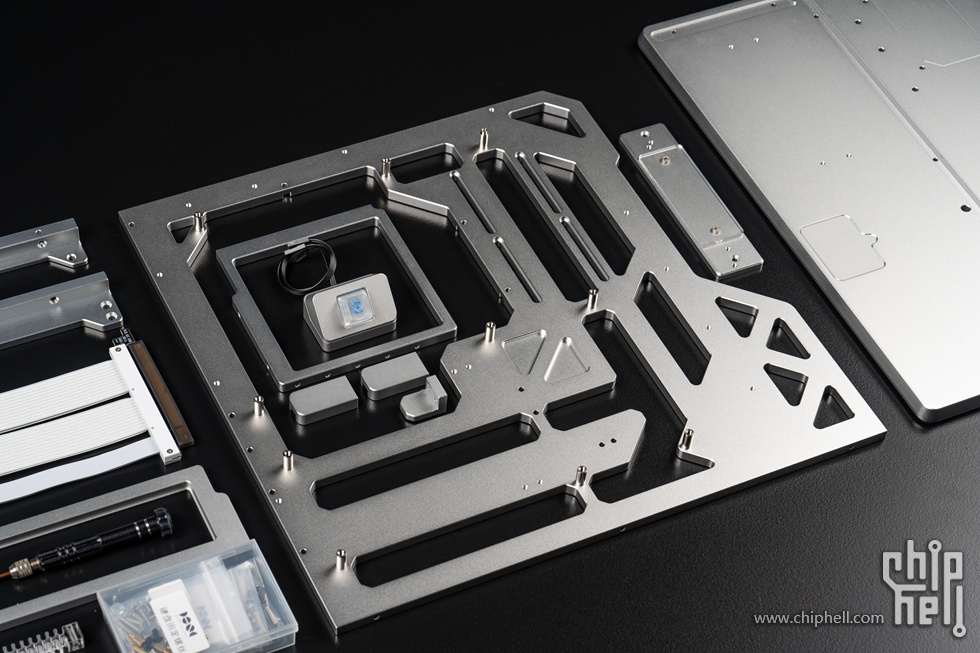

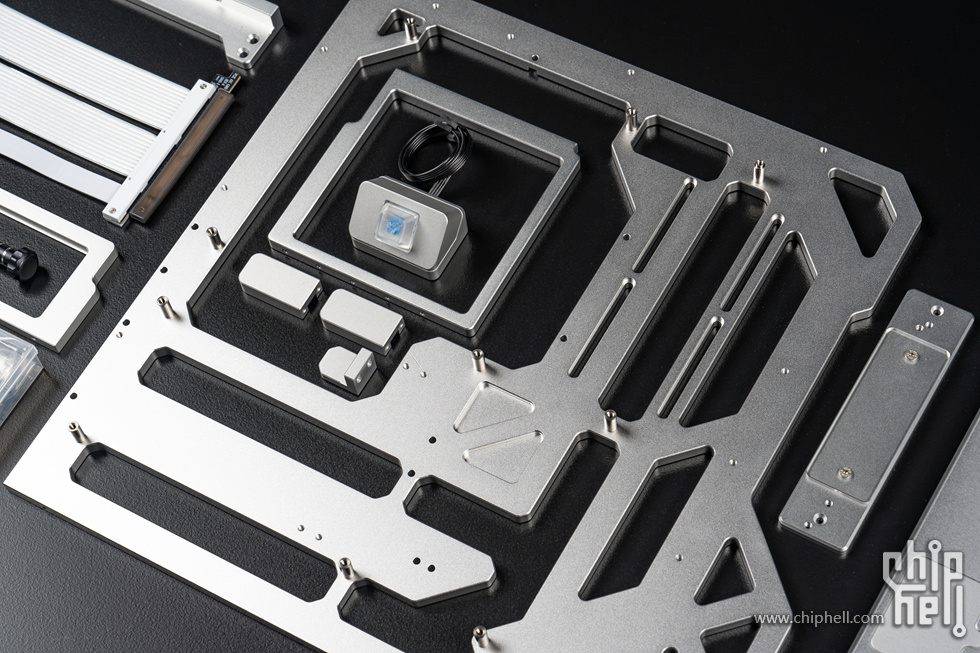

所有配件一览，主体采用5-19毫米厚铝合金材料打造，12+个CNC数控精加工零件，表面采用喷砂加阳极氧化工艺，精雅干练，质感出众。

拥有超强的兼容性，可兼容EATX/ATX/MATX/ITX规格主板，兼容20+CM长度的ATX规格电源，兼容360mm长全尺寸显卡，兼容全高塔式散热器，兼容各种规格水冷。

从左至右分别为理线梳、IO面板框架、PCIE4.0延长线、冷排支架、电源支架。

同时支持BTF背插主板，整体框架由一整块铝合金CNC加工而成，份量十足。



开机键可以直接固定在机架上，也可拆卸下来通过磁吸底座吸附在桌面任意位置。

机箱完成组装整体效果预览。

机架背面，电源提供两档安装位置，可以上下安装，同时电源下方拥有硬盘拓展为，可通过选配硬盘支架。

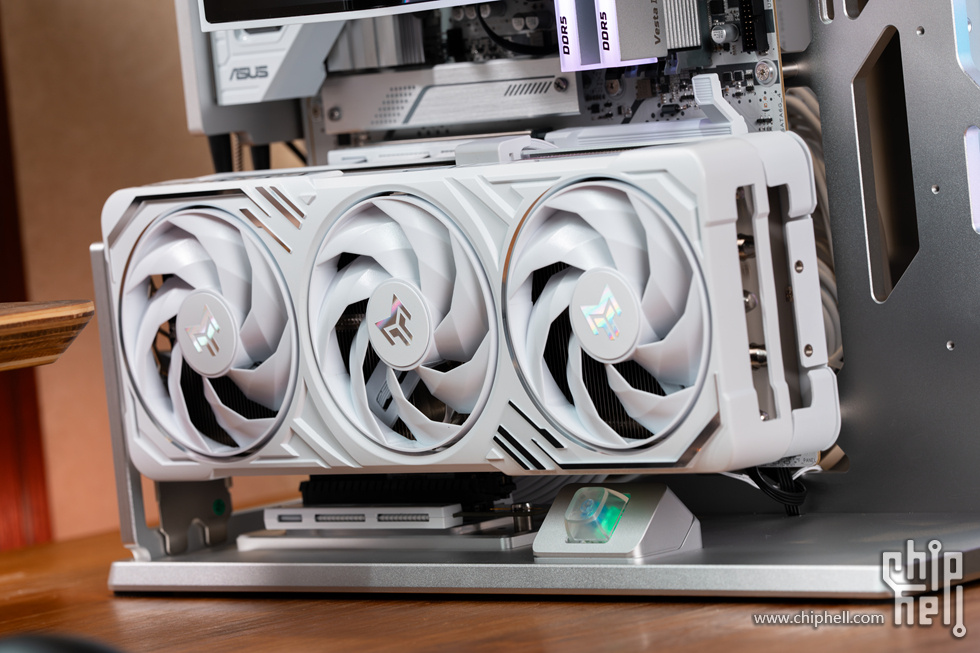

显卡固定框架拥有两种安装模式，如图所示为显卡竖装模式，还可通过固定在主体框架上面实现直插安装显卡。

显卡延长线底座可通过调整位置实现显卡前后位置安装。

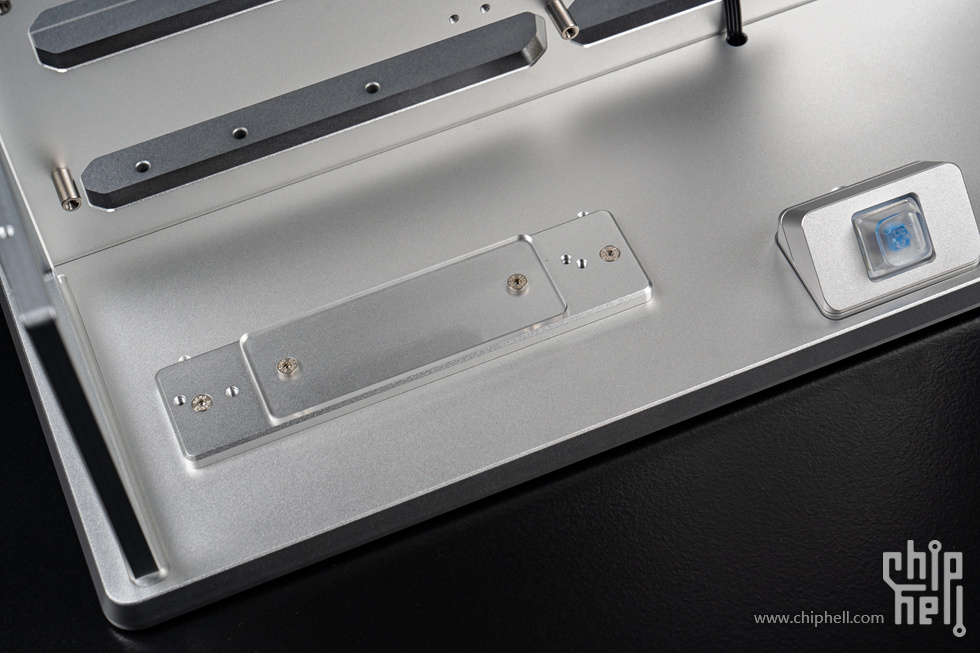

机箱底板特写。

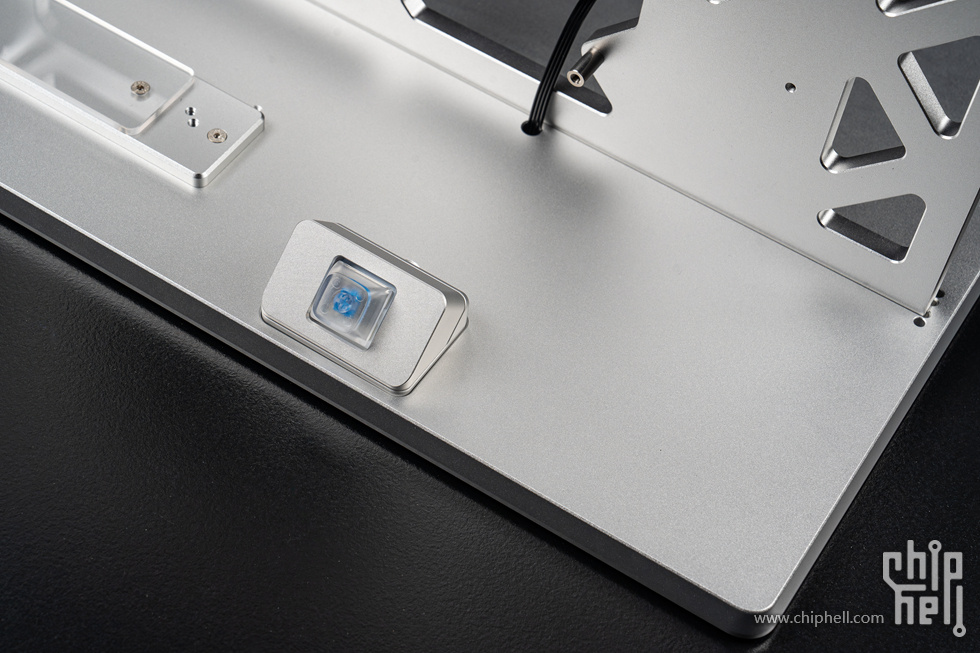

开机键装在底板上面。

线可通过底部预留槽位实现隐藏。

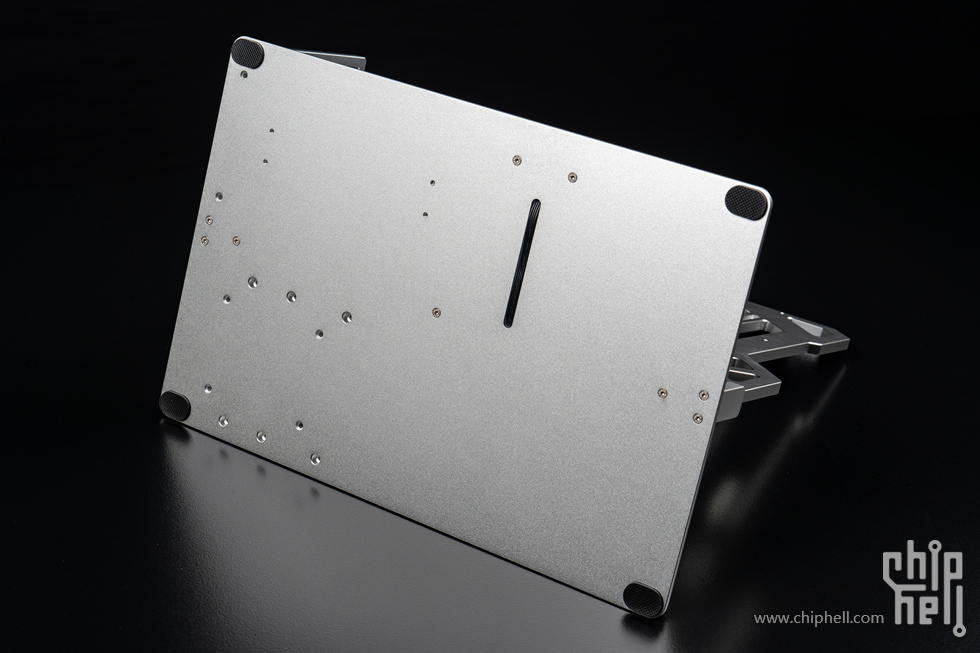

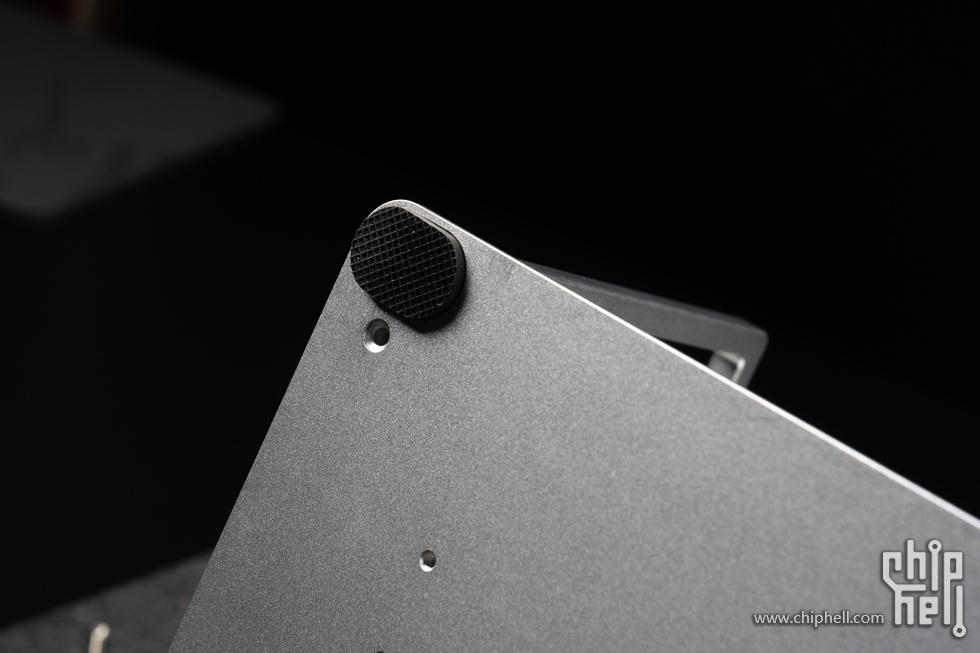

机箱出厂预装防滑脚垫。

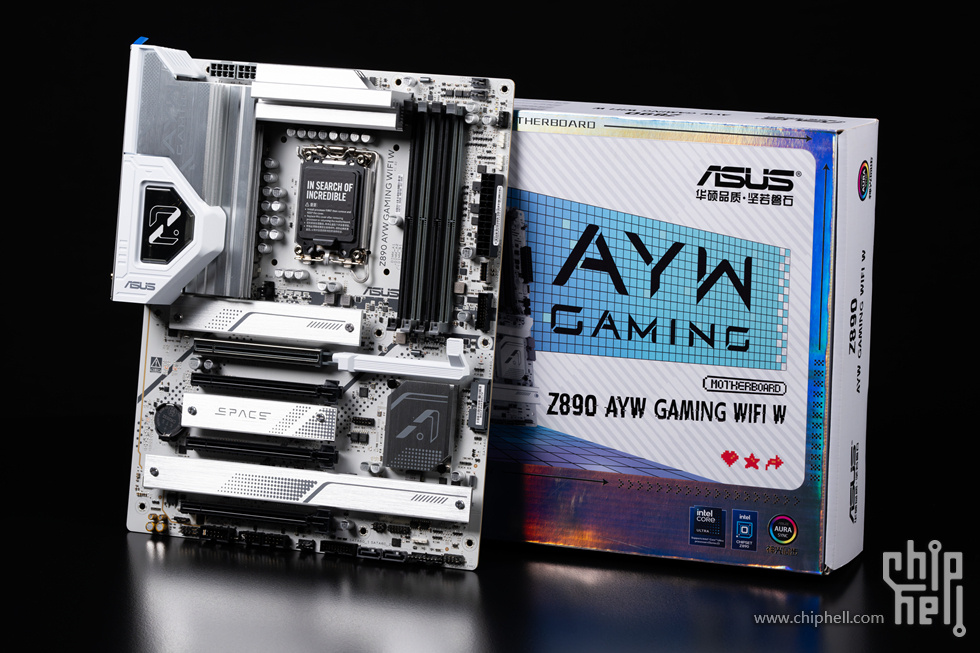

主板来自华硕Z890 AYW GAMING WIFI，采用银色散热装甲搭配斜切线条设计，机架风格十足，契合本次机架装机。

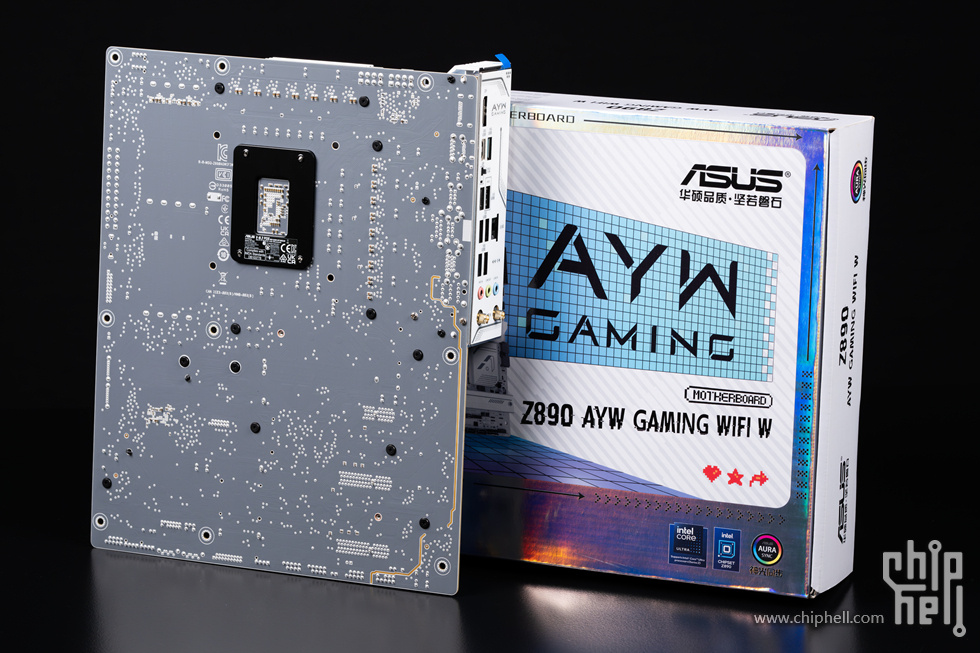

主板背面特写。

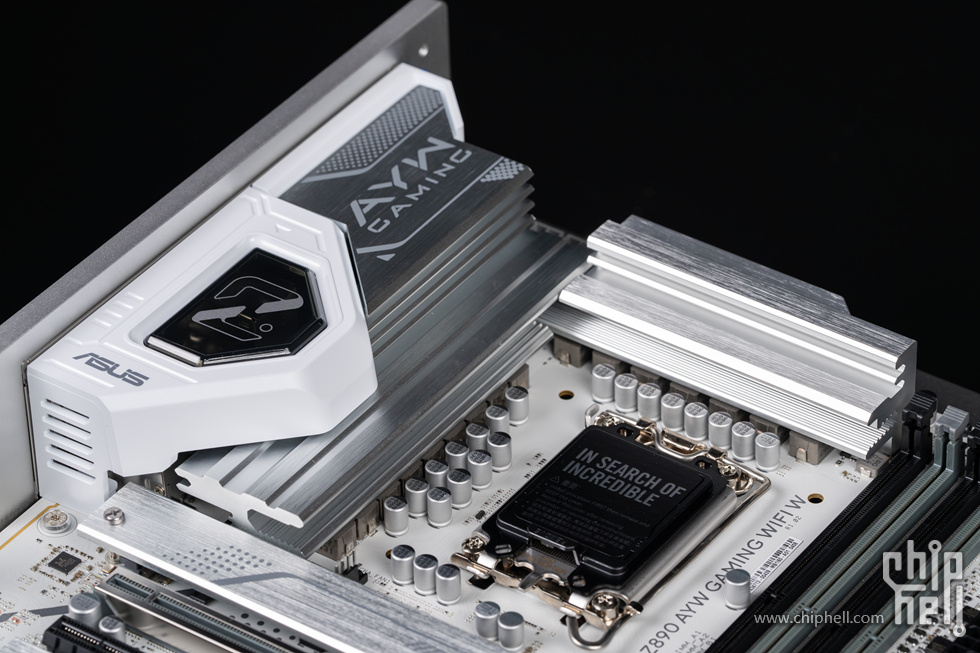

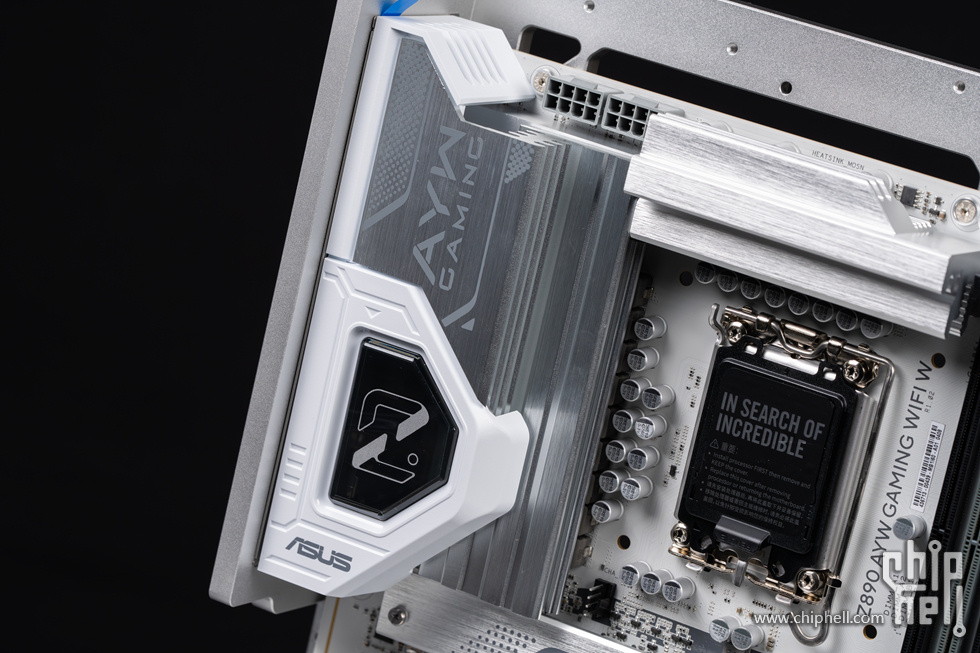

采用硕大的银白色VRM散热装甲，银色拉丝金属与白色盖板相互映衬，很有机架风格，上面印有AYW GAMING LOGO。

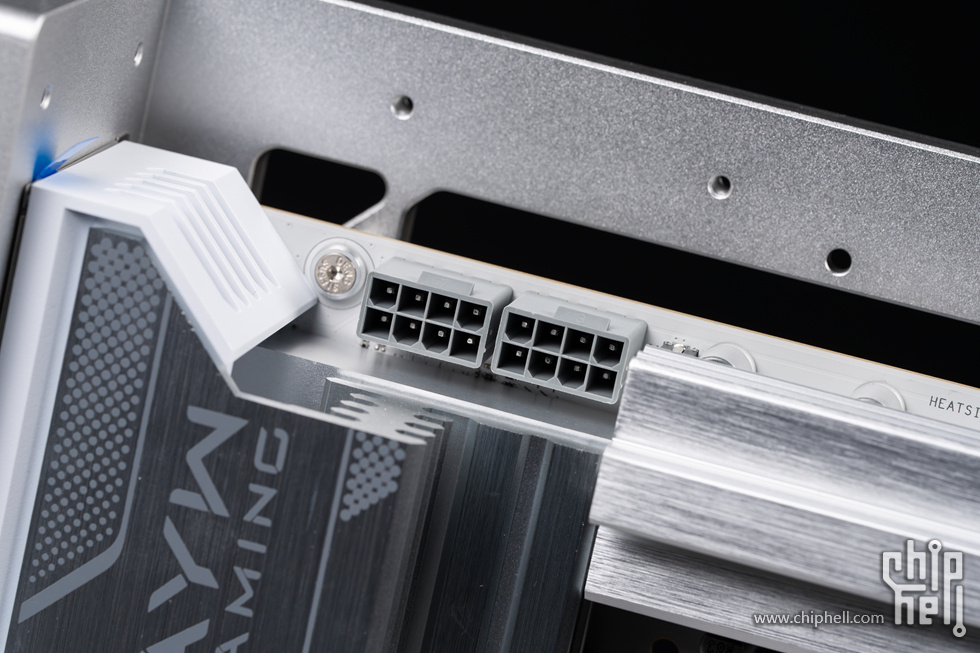

采用双8Pin ProCool高强度接口。

顶部供电区域同样配有拉丝金属散热装甲。

主板右上角拥有3个4PIN与2个ARGB接针，同时配备了DEBUG灯方便侦错。

配备 12(80A) + 1(80A) + 2(80A) + 1(80A) 供电模组，至高输出电流规格值达到80安培，将High/Low side(上桥与下桥)两种MOSFET及驱动IC整合于单一封装中，体积小、效率高、散热好。这种配置为当前和未来的 Intel® 处理器提供上佳的供电、效率、稳定性和性能。

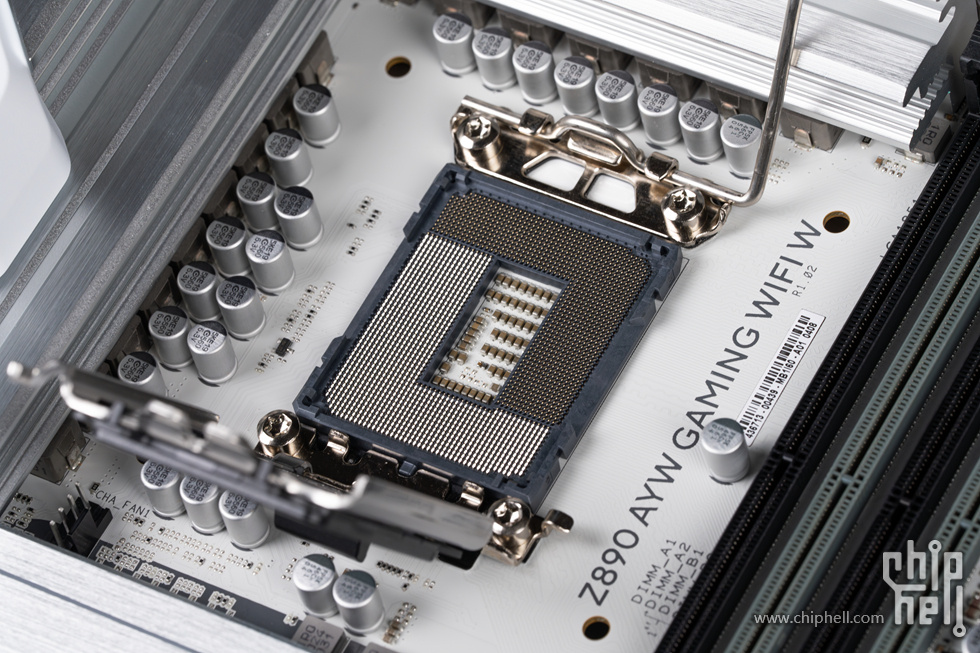

采用 LGA1851 插槽，支持 Intel 酷睿 Ultra 第二代处理器。

4条DDR5插槽，支持双通道模式，最大容量192GB，通过 AEMP 3.0和DIMMFit技术优化超频性能，最高可达DDR5-9066+（OC）。

配备4个侧置SATA接口（其中两个在底部，两个在侧边），一个USB3.0与前置TYPE-C接口，其中TYPE-C接口能提供30W的PD3.0充电速率。

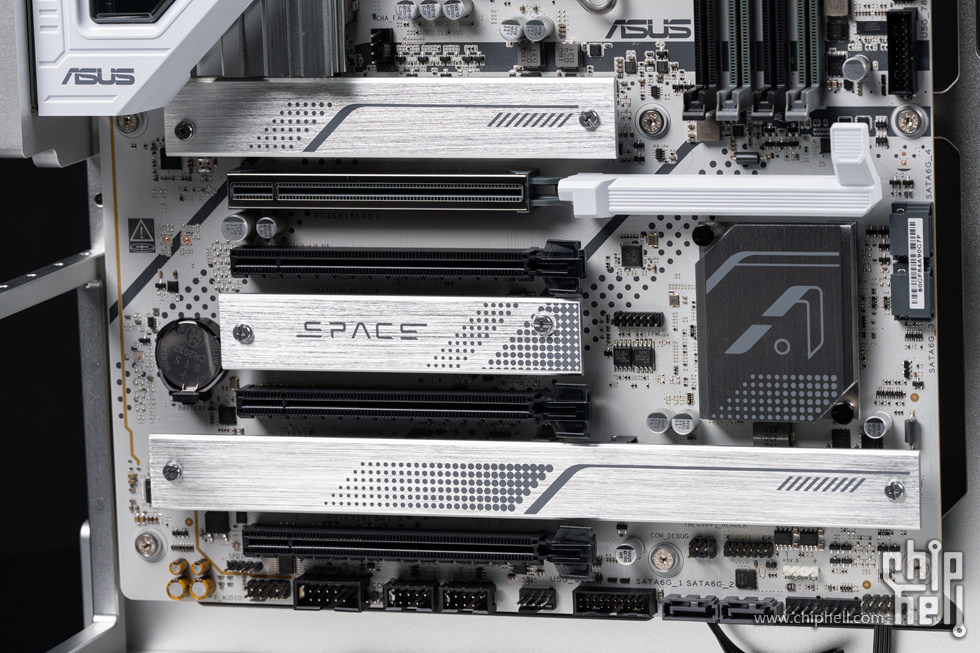

主板提供丰富的扩展支持，其中4个M.2插槽，其中一个插槽通过 PCIe 5.0 实现高达 128Gbps 数据传输速度，其它三个插槽通过 PCIe 4.0 实现高达 64Gbps 数据传输速度，均有金属散热装甲覆盖。

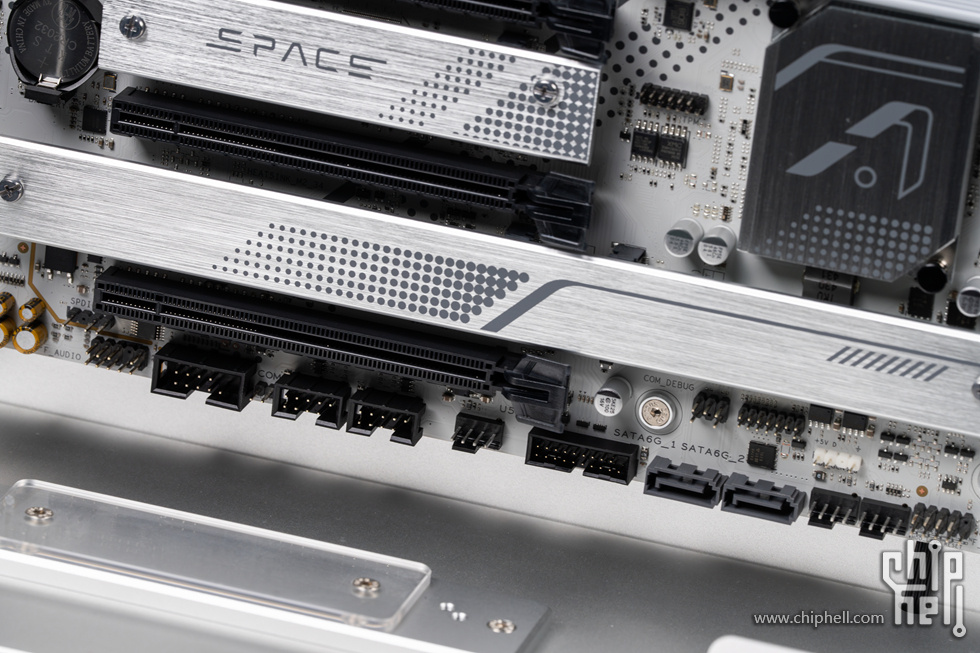

底部拥有丰富的拓展接口，其中拥有双USB 2.0接针设计，方便玩家接驳多套设备。

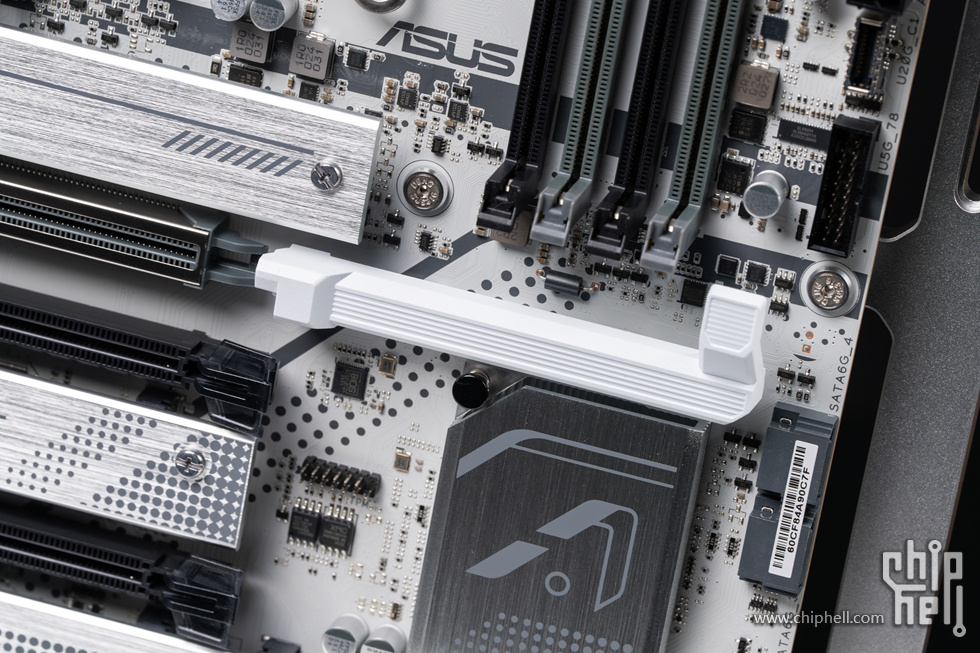

全新的显卡易拆结构，通过延长机构来实现松开卡扣，只需按下边缘，即可完成显卡卡扣解锁。

主板背板IO接口如下：

1x2.5Gb 有线网卡

1xUSB 10Gbps Type-A

1xDisplayPort

1xUSB 20GbpsType-C® 支持 DP Alt 模式

BIOS FlashBack™ 按键

4xUSB 2.0 Type-A

2xUsB 10Gbps Type-A

3x音频插孔

1xWiFi 6

宏碁掠夺者（PREDATOR）Vesta II 炫光星舰 6000 C28银色版，外包装与自家其他内存产品一样的设计语言，酷黑打底正面彩印有产品图样，左下角为系列产品型号，右下角注明了频率容量以及内存颜色。

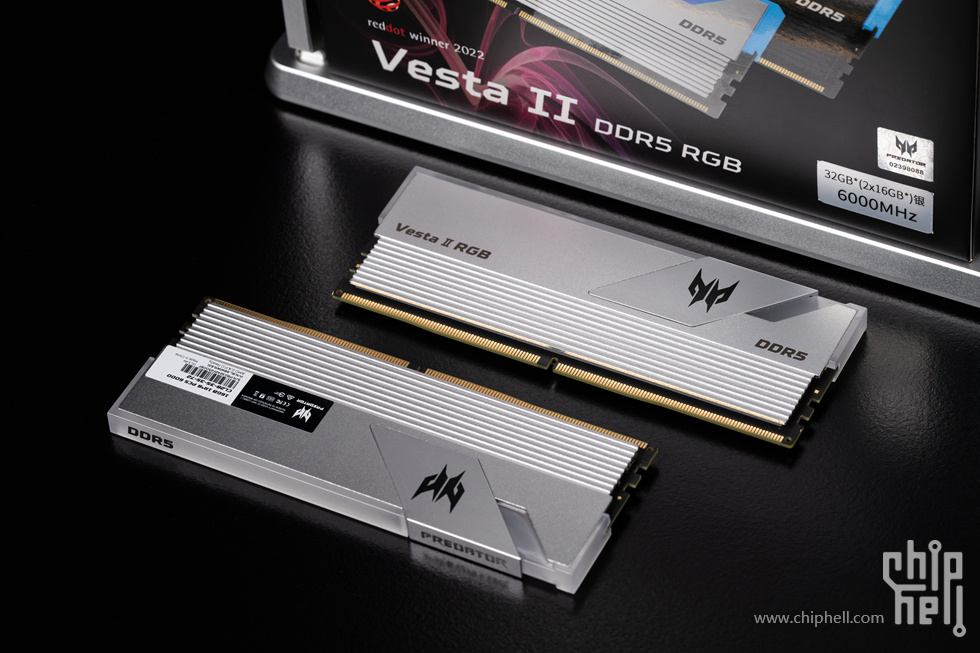

Vesta II 炫光星舰采用掠夺者经典设计，正反一致，产品一侧贴有详细参数标签，由于采用特挑海力士A-die颗粒，具备强一致性，却把长期高频、超频实用下的稳定性。6000 C28频率下电压仅为1.4V，为玩家超频留有充足余地。专属为AMD平台进行优化，拥有XMP与EXPO预设超频，打造最佳性能体验。

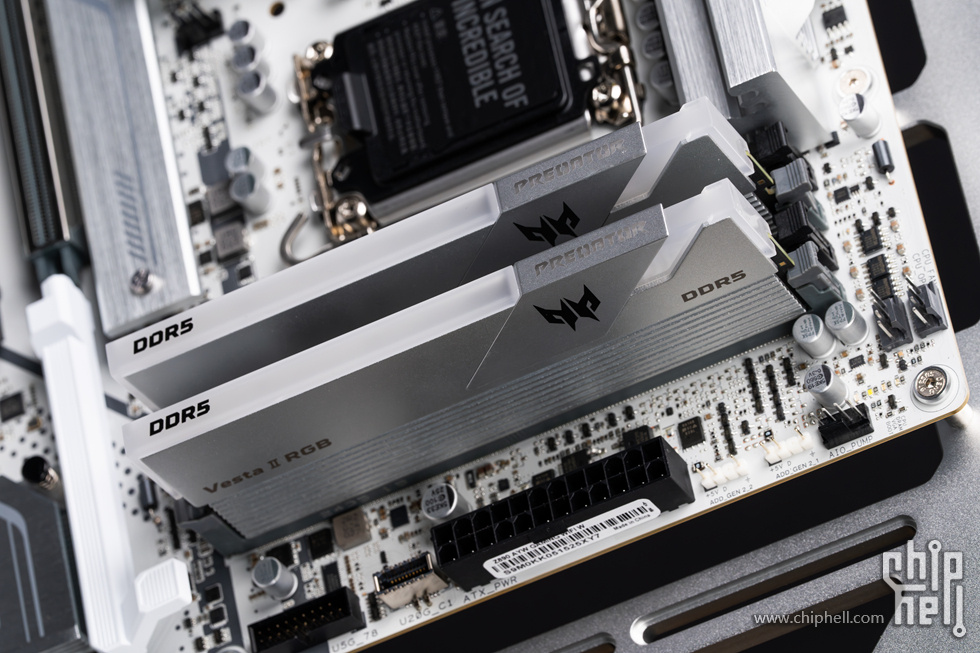

银白色外观也和AYW主板非常的搭配。

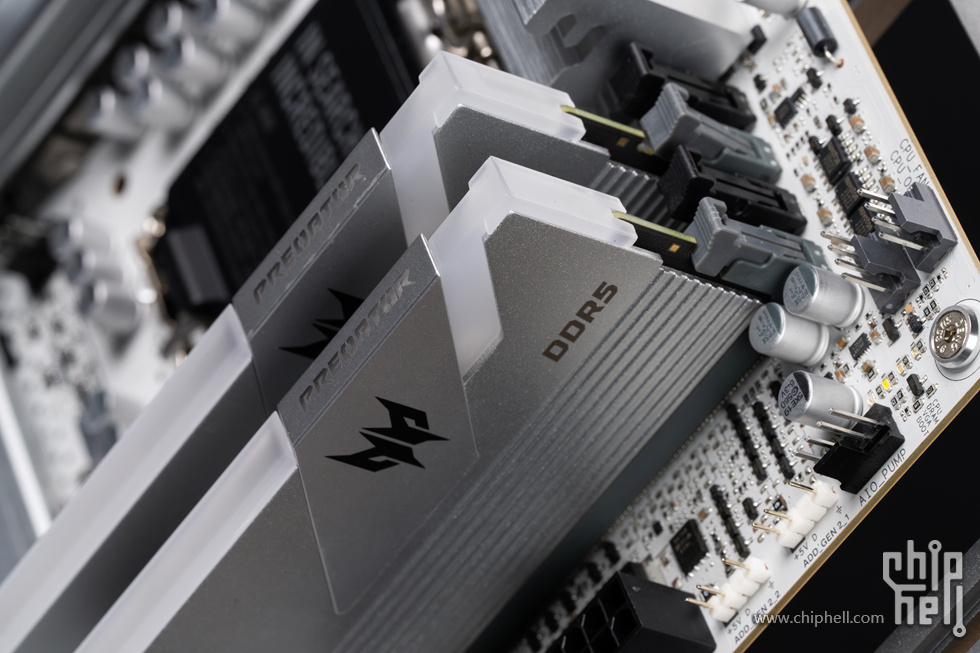

RGB灯组模块贯穿整个内存顶部并向两侧延展。

全新设计的RGB灯效，带来亮度更高、色彩更纯净。

全铝合金材质马甲覆盖，并采用斜体凹槽设计提高冷热对流效率，实现快速导热高效散热。同时内置温度传感器，玩家可实时监控运行温度。

贯穿整个内存的灯条，拥有8个独立光区，1680万RGB色域。

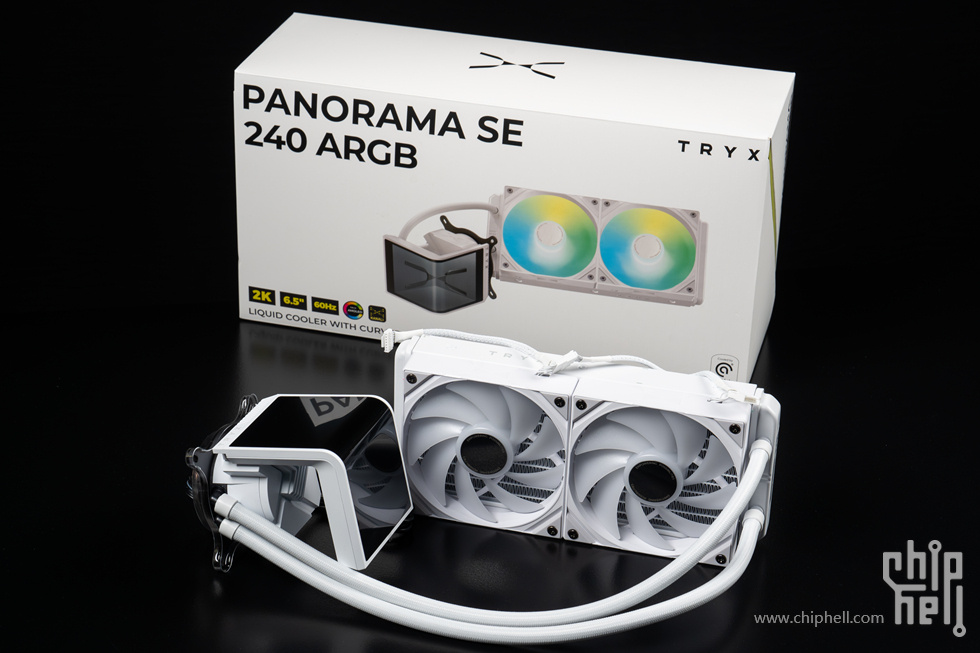

散热器来自最新的热门产品——TRYX（创氪星系）PANORAMA 展域SE 240水冷。

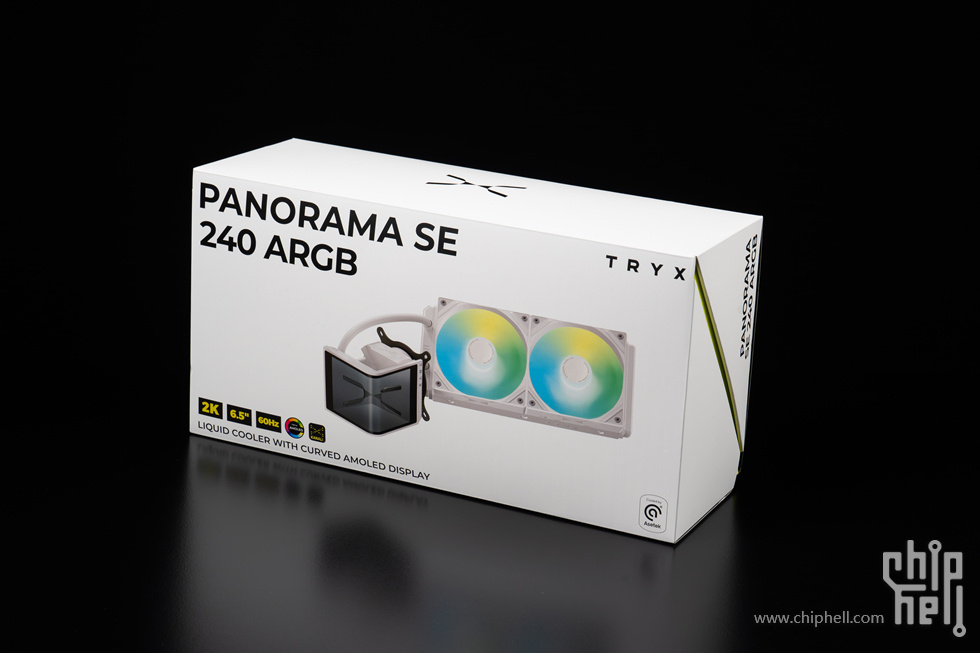

包装十分富有产品特色，采用掀盖设计。

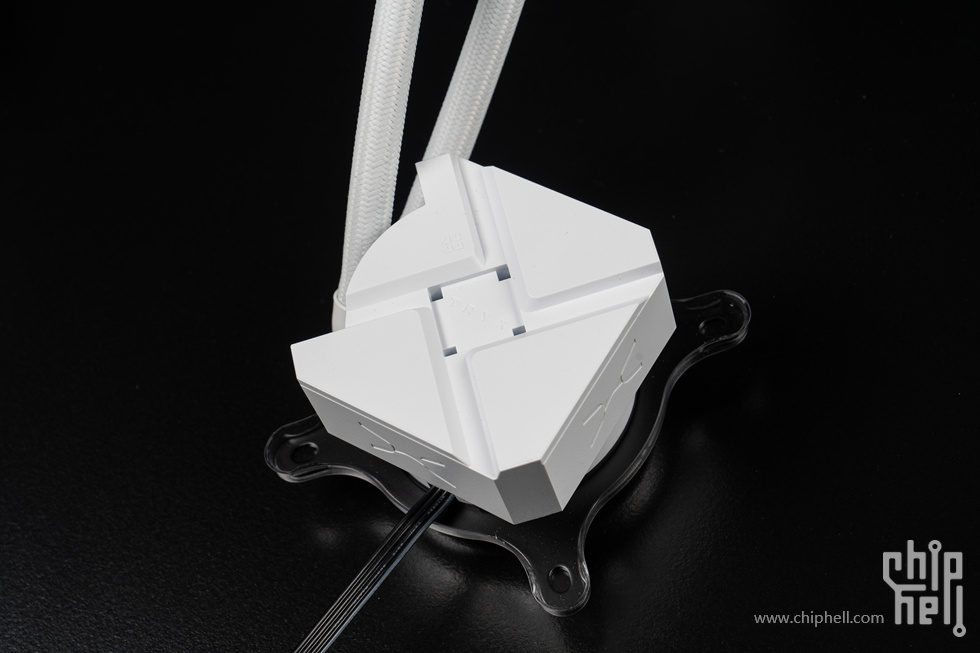

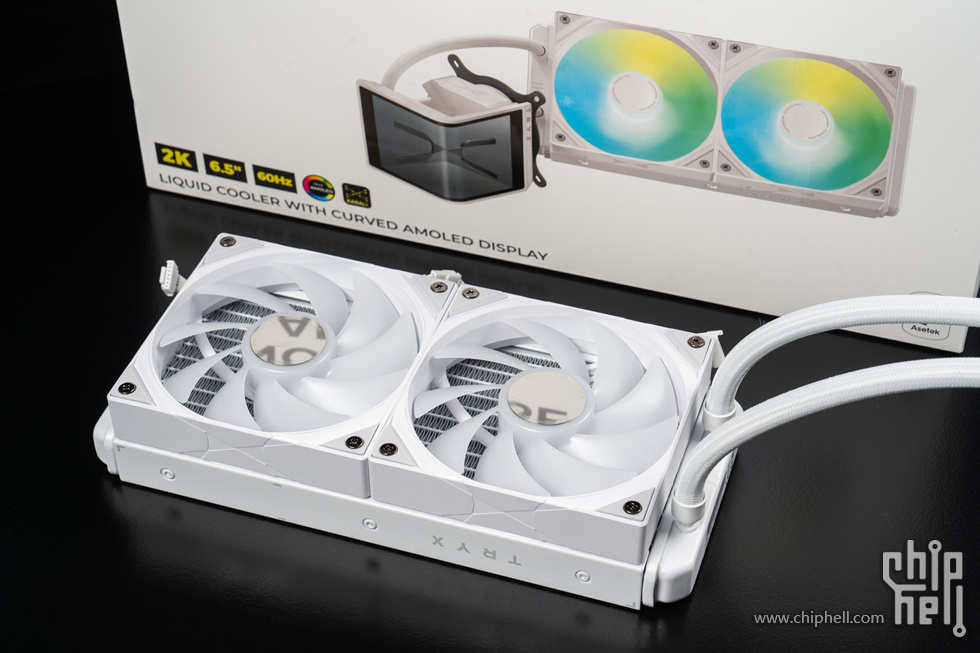

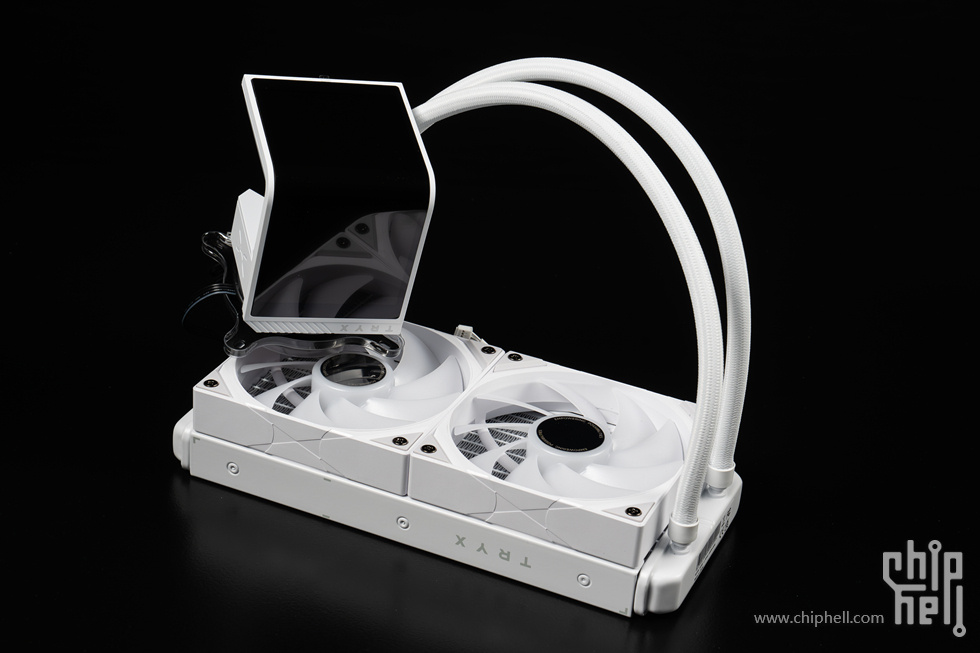

拿出散热本体，纯白配色，冷头设计别具一格。

ARGB风扇出厂已经预装在了冷排上，采用FDB轴承，全新优化9叶风扇，满载噪音仅为27.86dB（A）。

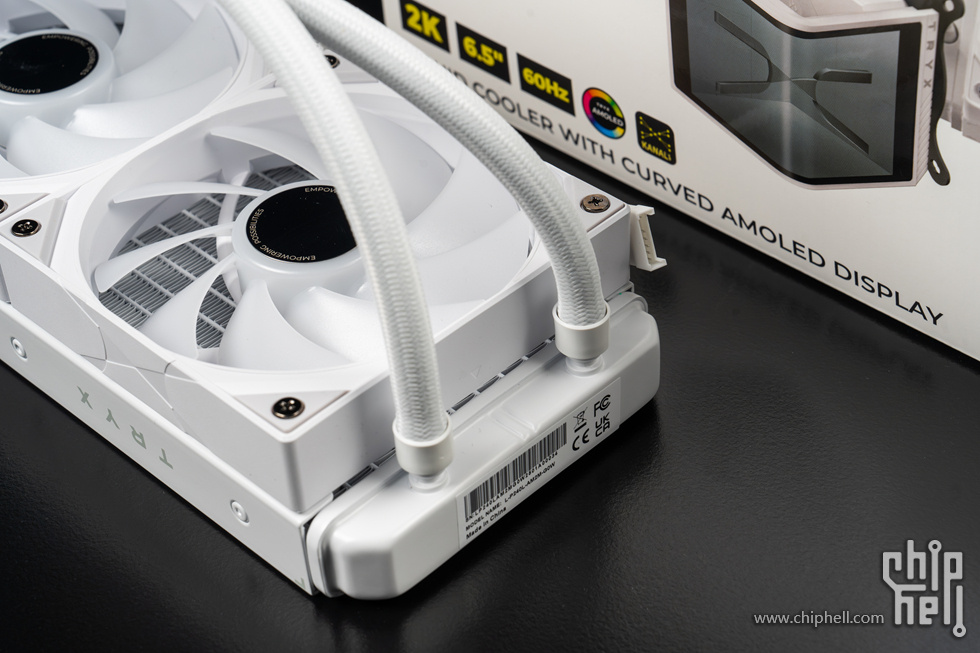

400mm长度的水管设计非常棒，柔软纤细，非常容易弯曲，方便安装布置。

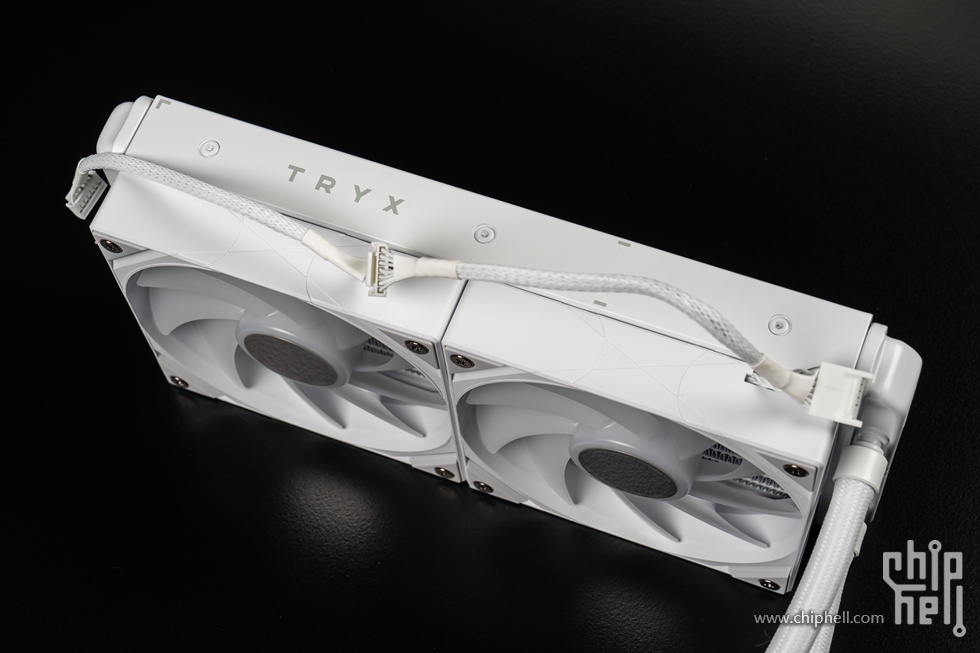

采用线材串联的方式连接。

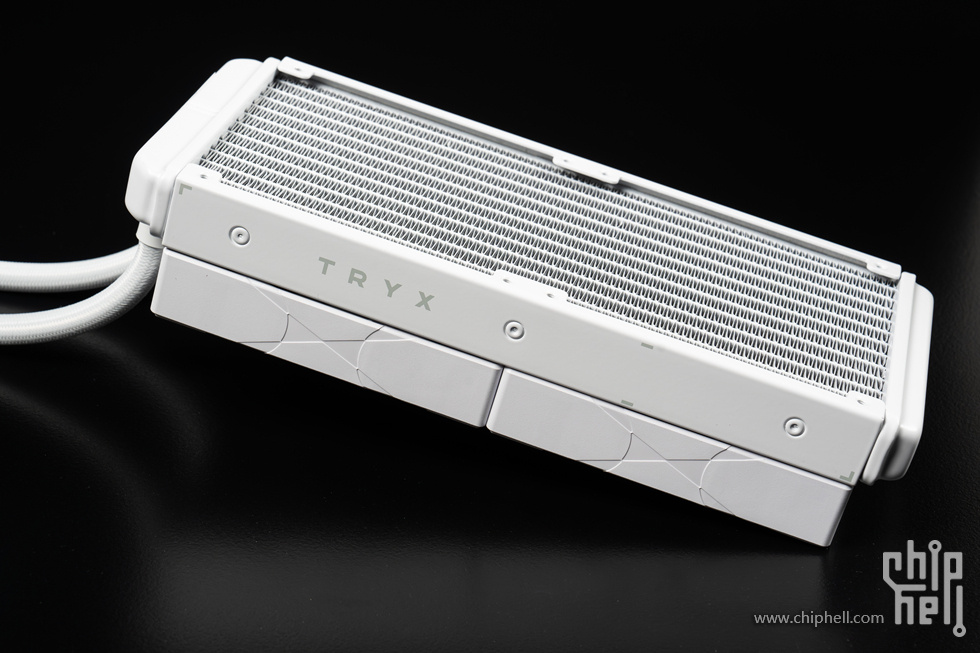

高密度鳍片冷排特写，尺寸为279.5mm*120*27mm。

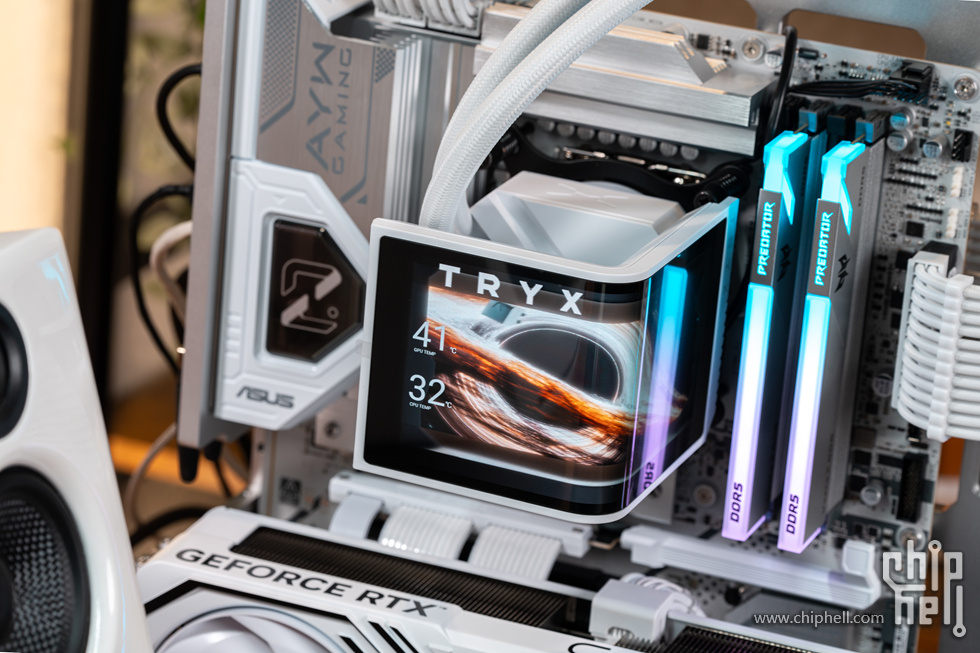

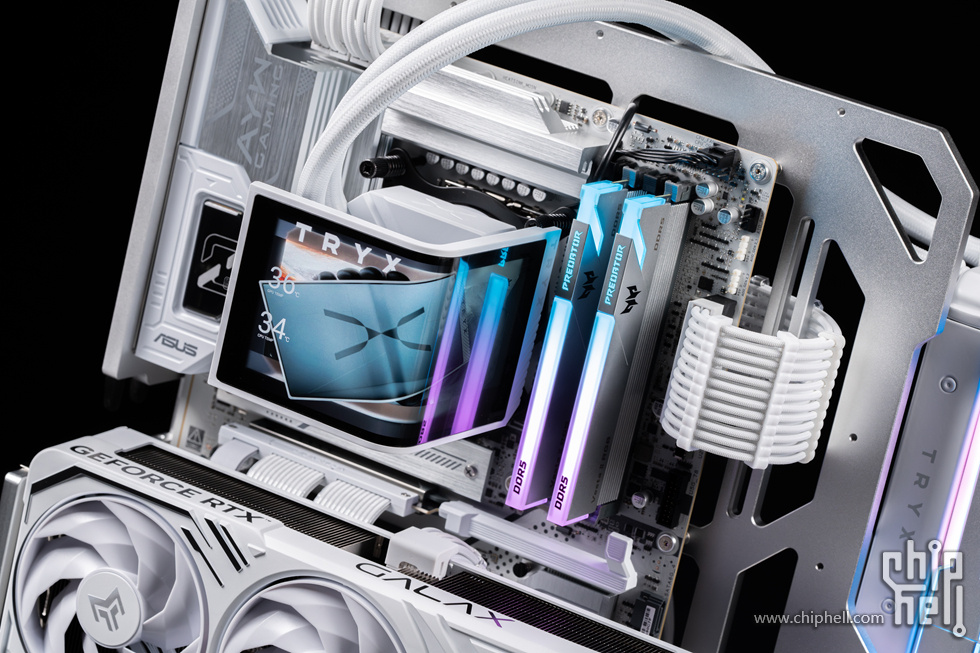

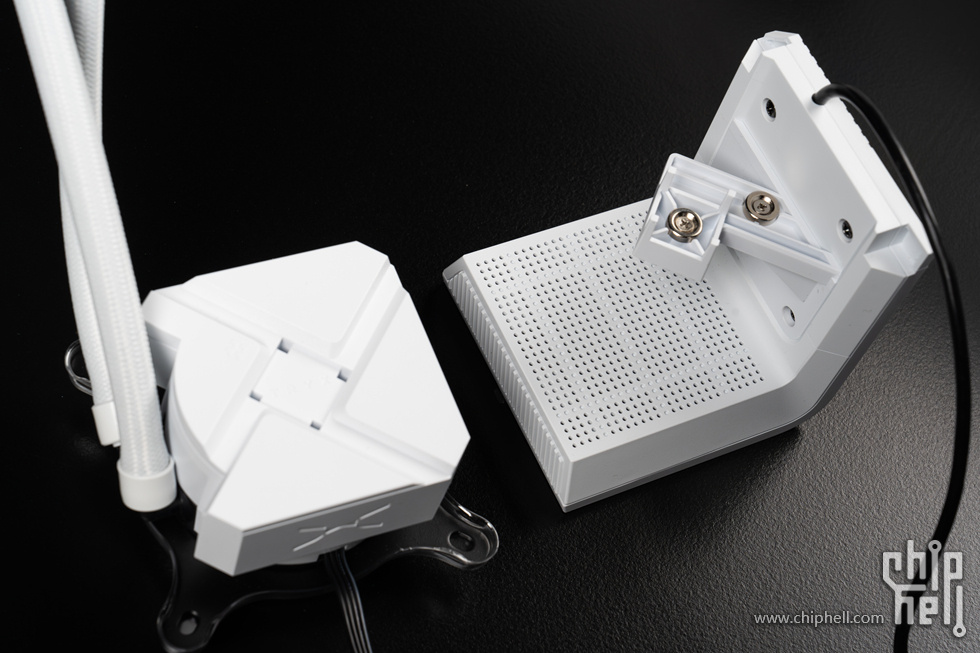

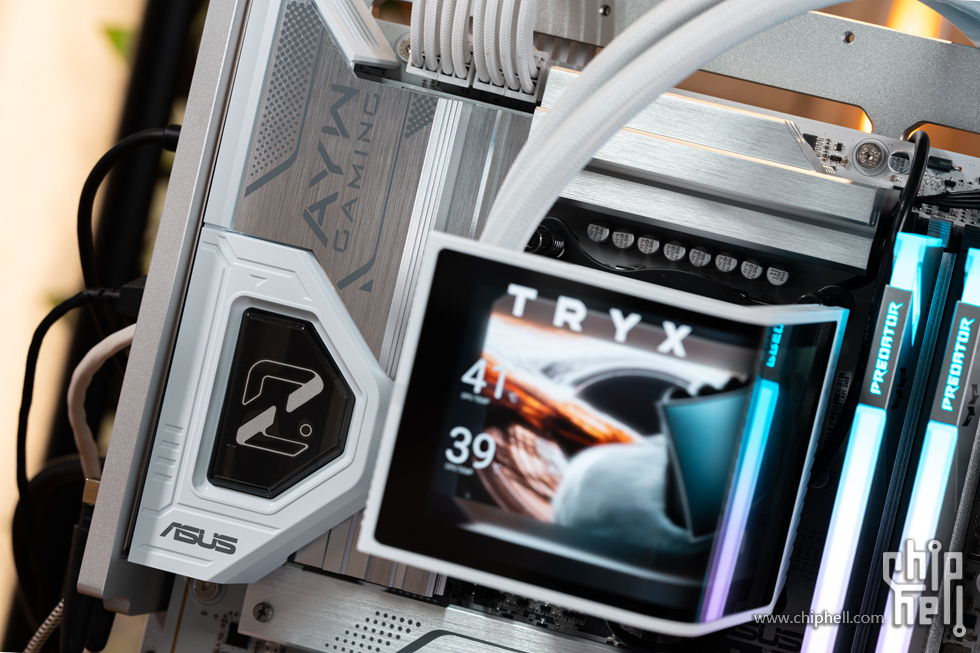

接下来是产品的最大亮点部分，冷头屏幕部分，采用插扣方式固定在水泵上面。

冷头为6.5英寸、2K高分辨率、60Hz刷新率，500Nit高亮度的AMOLED曲面屏，内置2G RAM内存与8GROM存储，嵌入式安卓系统，减少对电脑资源的占用，并且采用钢化玻璃盖板结合涂有AG防反光涂层，大幅减少机箱内光线影响，为玩家营造清晰透明的视觉效果。

理论上支持上下左右四个方向安装，可实现多种屏幕展示方式，应对机箱各种摆放角度。

采用ASETEK全新ADELA泵排方案，解热功耗高达280W，为玩家们提供稳定、静音且强劲的散热效能。

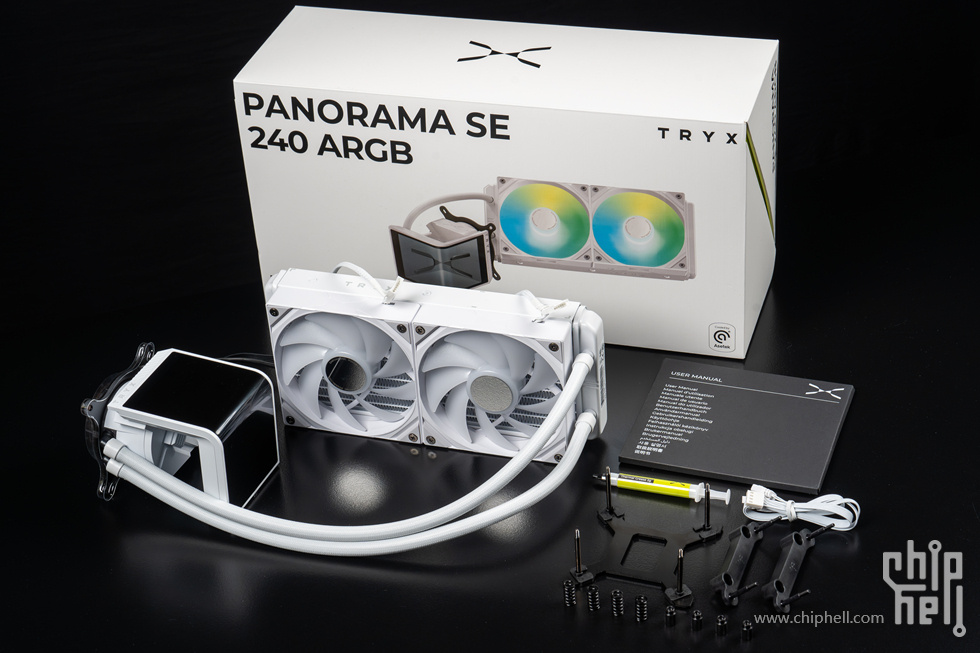

配件扣具一览，非常简洁易用，安装也非常便利。

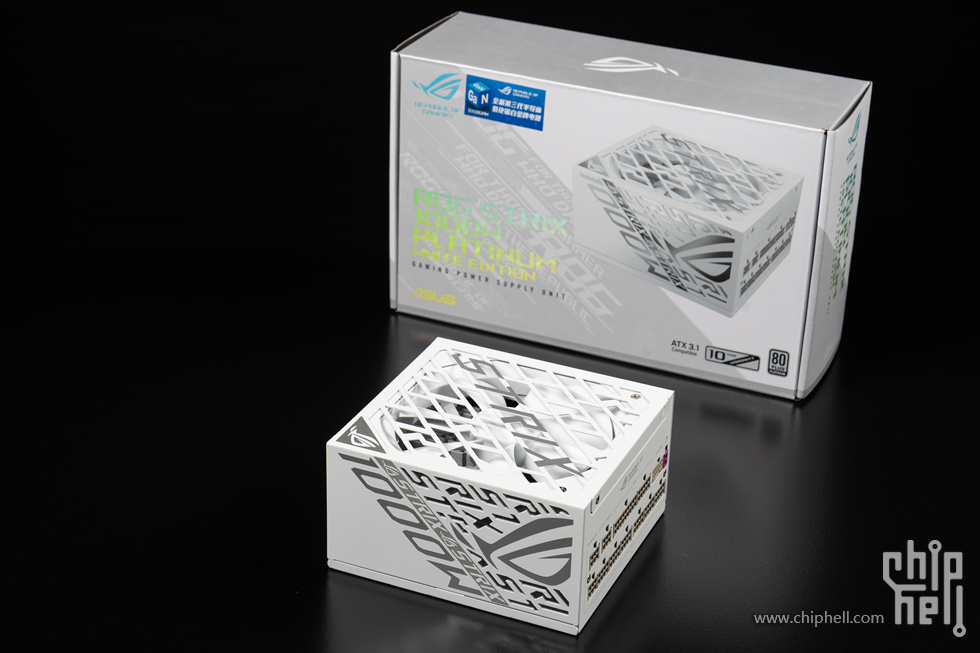

电源来自ROG STRIX 1000W PLATINUM白金雷鹰氮化镓电源，通过80PLUS白金认证。

侧面带有ROG标志性败家之眼LOGO及STRIX斜体字符与1000W规格标识，风格鲜明。

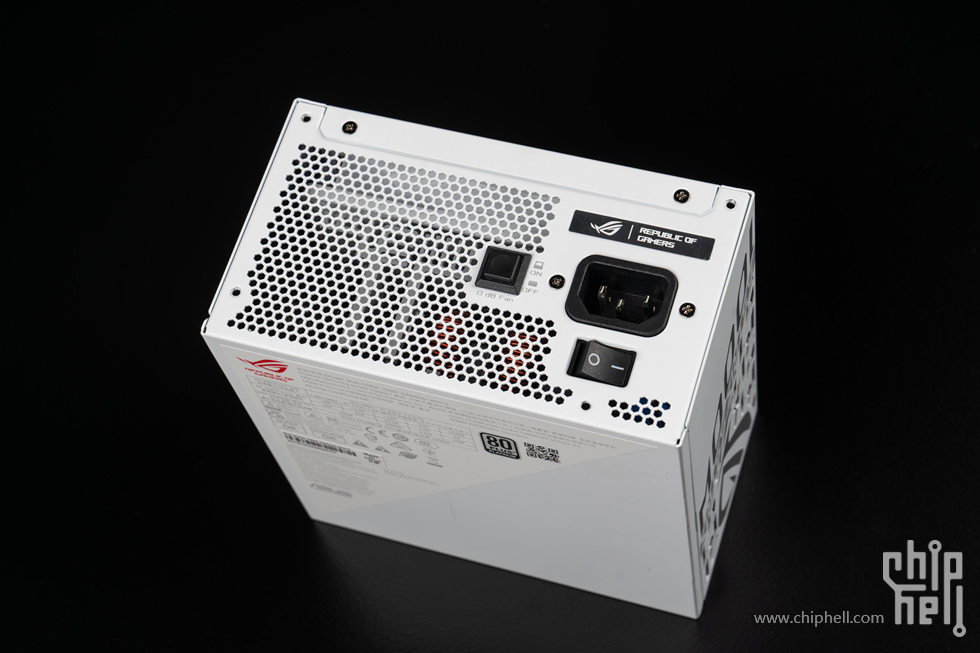

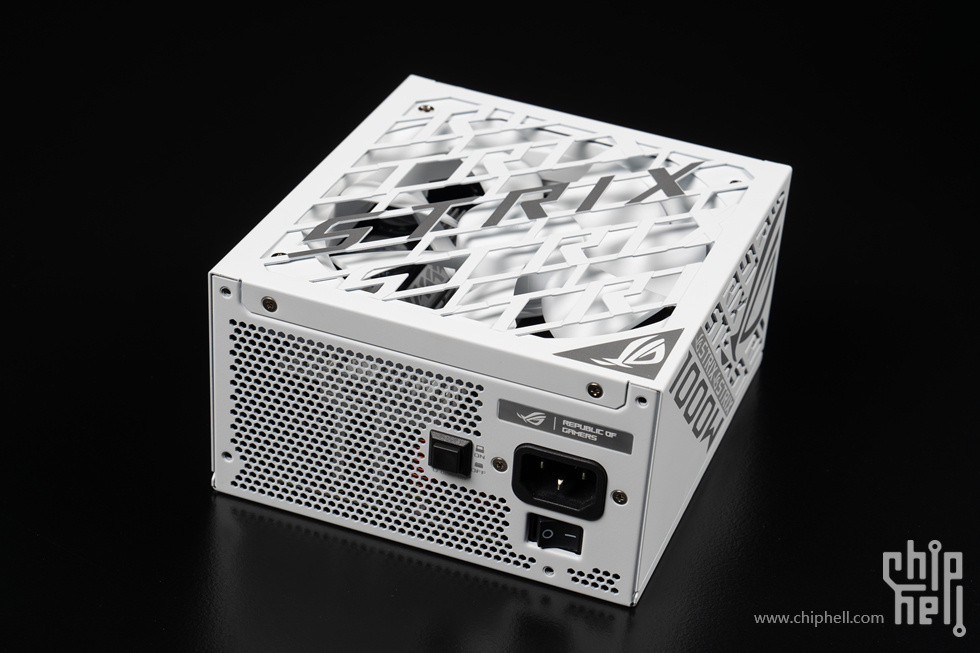

电源AC端，带有独立开关设计，同时拥有0dB低噪音模式，开启后电源负载低于40%时，风扇将停止运转，减少噪音与灰尘的产生。

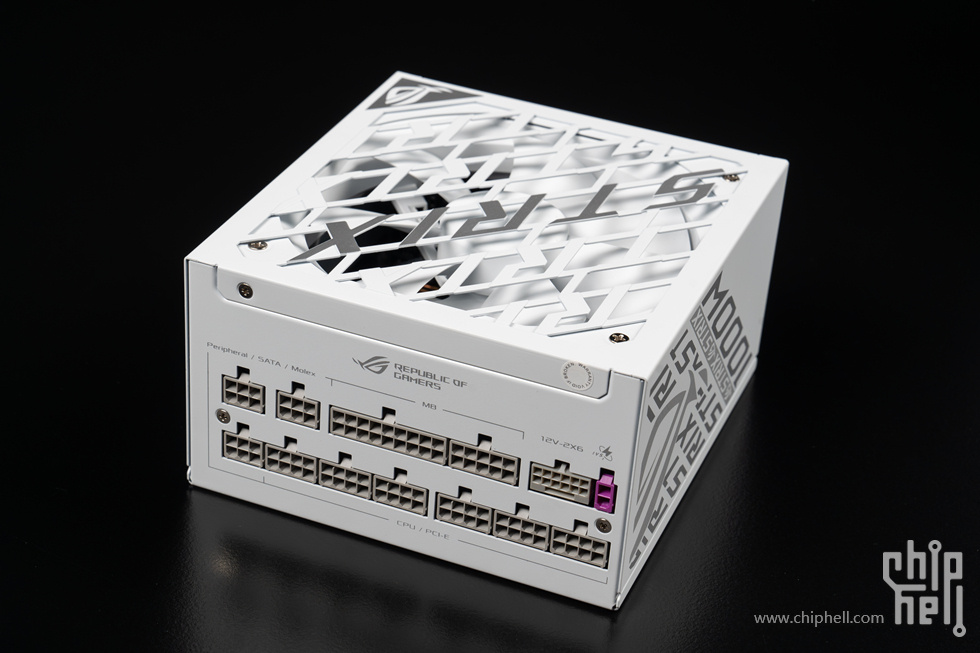

提供非常丰富的接口，并且全部采用高导铜端子，发热低，降低接口烧毁风险，其中紫色为华硕独有的显卡优先智能温压技术，可实现比传统电源快至45%的稳压效果，确保显卡供电安全稳定。

进风口采用网状设计，内置135mm双滚珠轴流风扇，支持0dB静音模式（负载低于40%时风扇停转）。

电源背面为产品详细参数标签，电源使用了大功率氮化镓晶体管，相较于传统硅晶体管，其体积更小，发热更低，转化效率更高，支持最新ATX3.0、3.1供电标准，1000W额定功率，单路+12V输出850W（70.8A），3.3V/5V各25A。

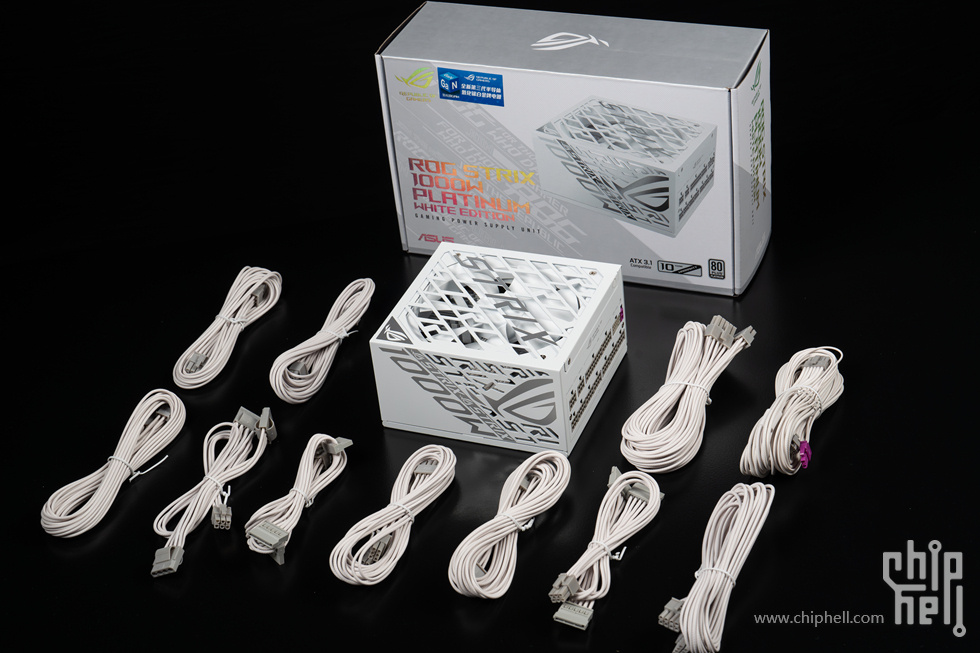

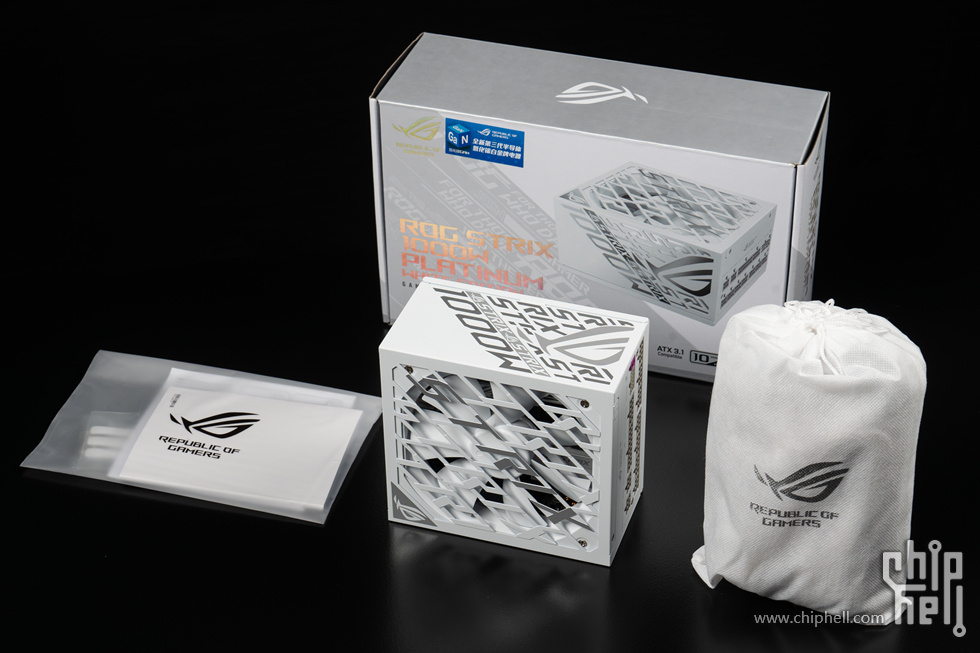

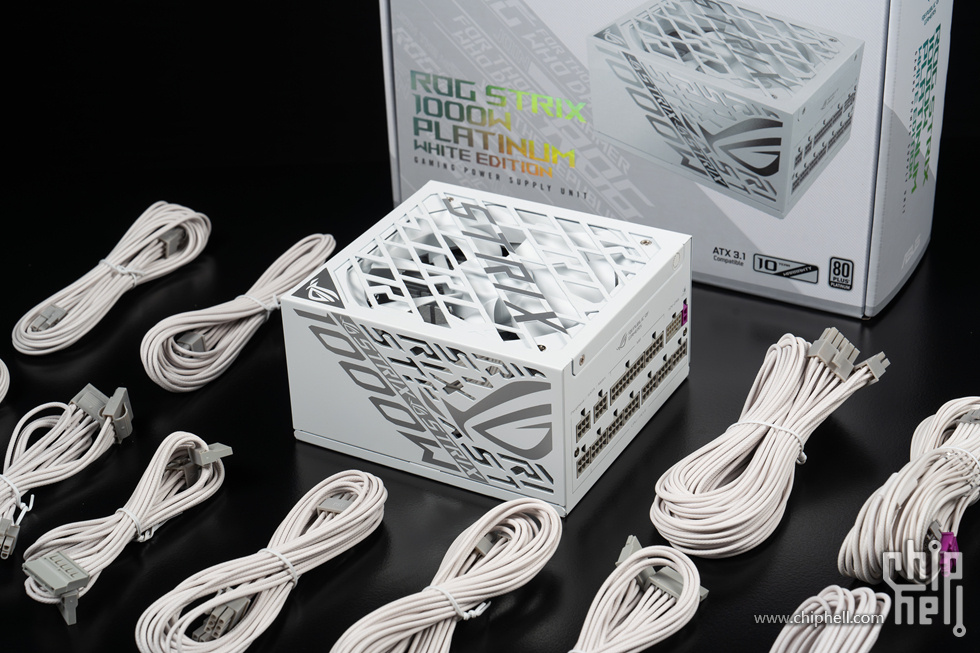

电源所有配件一览。

提供丰富的线材，全部采用柔软压纹线：

1x主板供电线 (610mm)

2xCPU供电线 (1000mm)

1xPCl-E Gen5 (16-pin-to-16-pin)线 (750mm)

3xPCI-E(8-pin-to-6+2pin)线 (750mm)

2xSATA 1-to-4线 (400+120+120+120mm)

1xPeripheral 1-to-3线 (400+150+150mm)

装再机架上的效果展示。

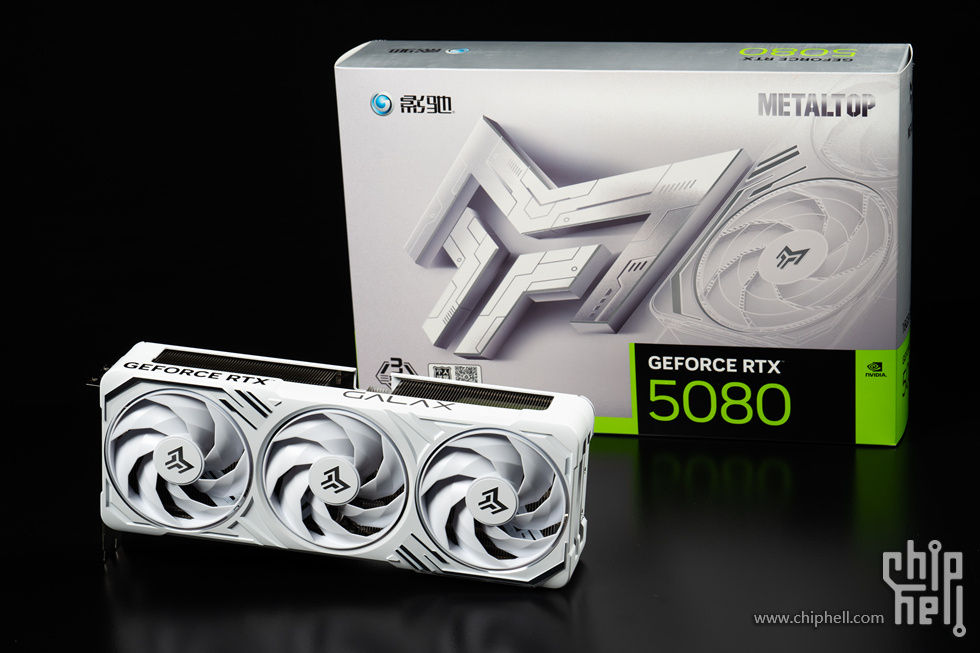

影驰 RTX 5080 金属大师外包装正面印有硬朗的「METALTOP」系列标识，黑白配色版本通过包装颜色直观区分，右下角为RTX5080型号标识。

采用无RGB灯效设计，背板为金属拉丝工艺，背面印有金属大师“METALTOP”LOGO。

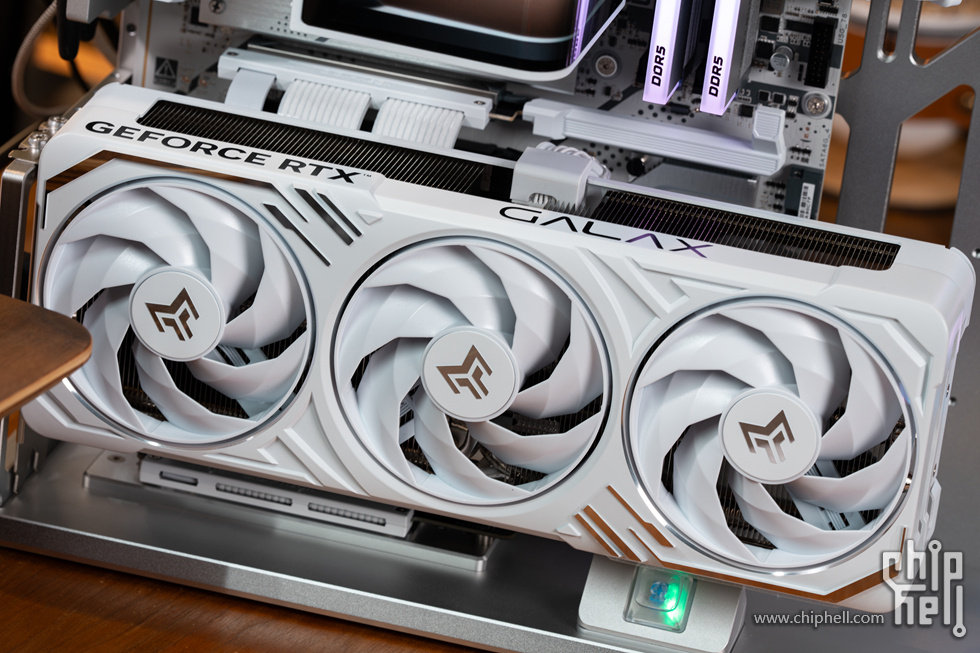

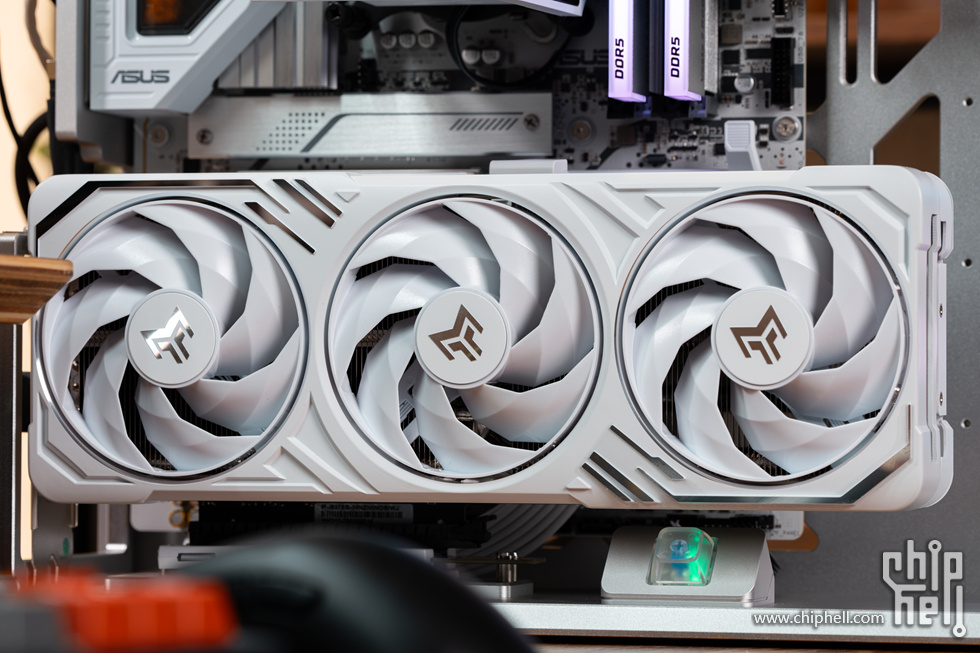

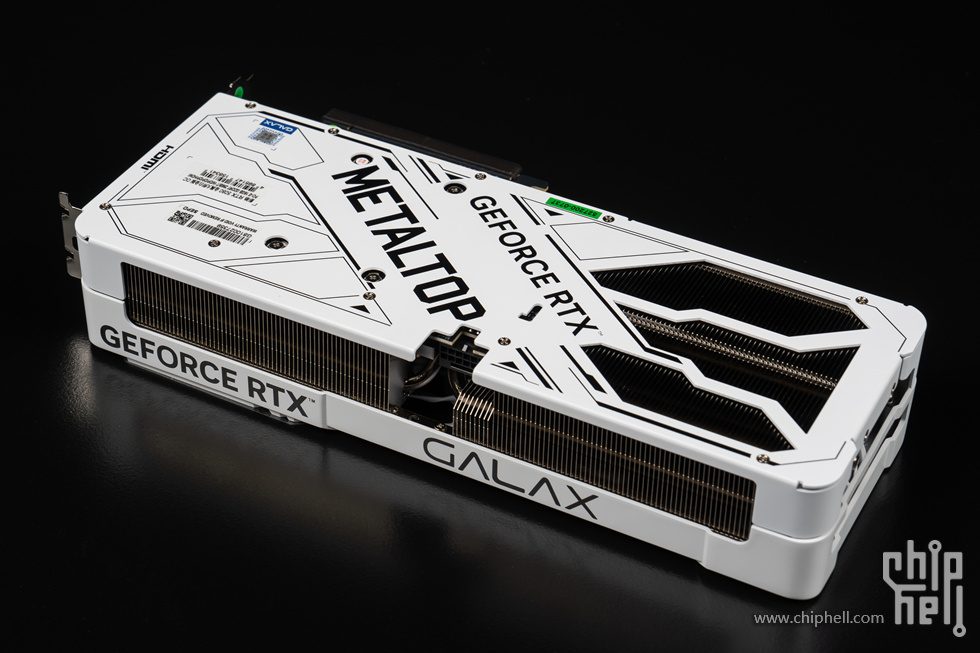

全金属外壳覆盖，采用铝合金一体压铸成型工艺，表面雾面处理，搭配CNC高光亮边和浮雕纹理，黑白双色可选，整体风格相较于上代直板硬朗风格，本代采用圆润设计。

尺寸为316.5×135.1×56mm（2.5槽厚度），相较于小机箱来说，尺寸还算不错，显卡两侧为大面积开孔设计，内置7根复合热管加均热板设计，整卡功耗360W，确保散热性能。

提供3×DP 2.1b（支持4K@480Hz无DSC）和1×HDMI 2.1b接口，接口方面也随着50系列终于来到了全新世代。

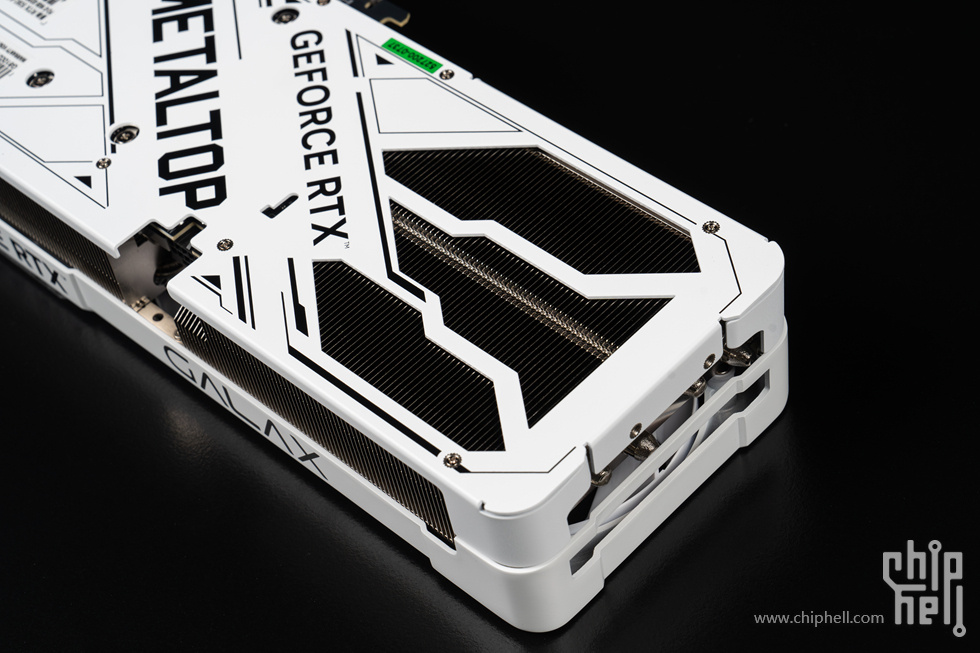

尾部有贯穿式散热开孔。

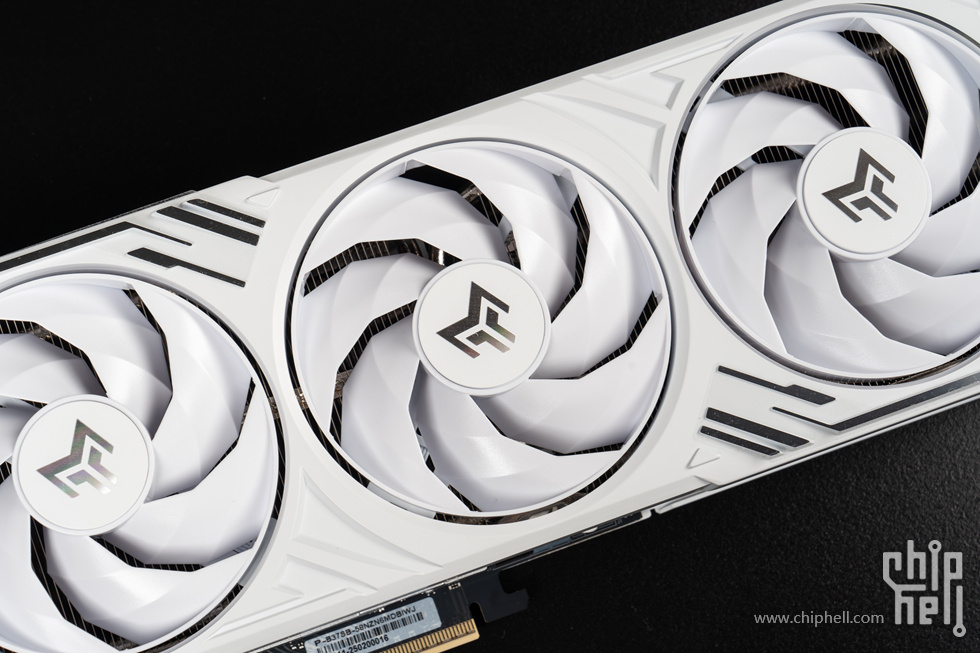

寒光星β散热器，配备3把90mm霜环风扇（7片三折扇叶），支持智能启停。

显卡金手指特写。

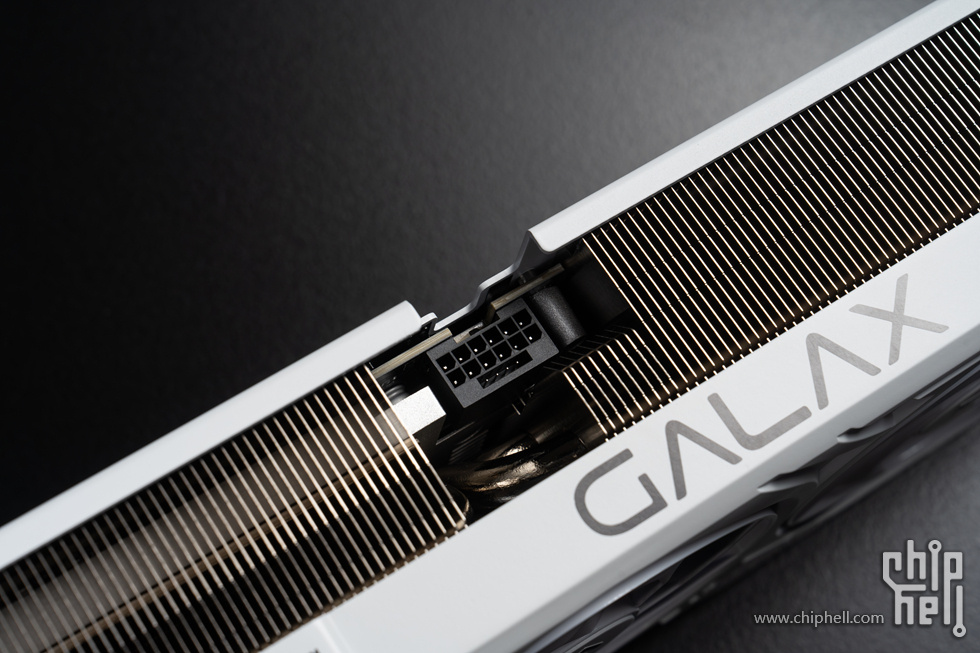

12层非公版PCB，12+4+3相供电，采用12V-2×6接口支持600W输入。

---

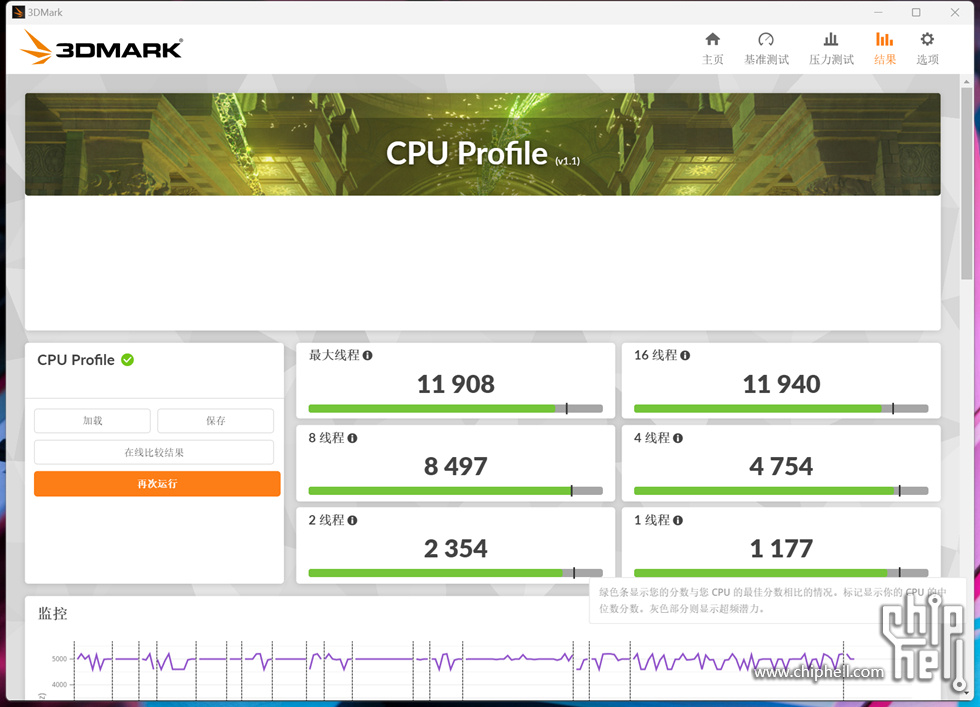

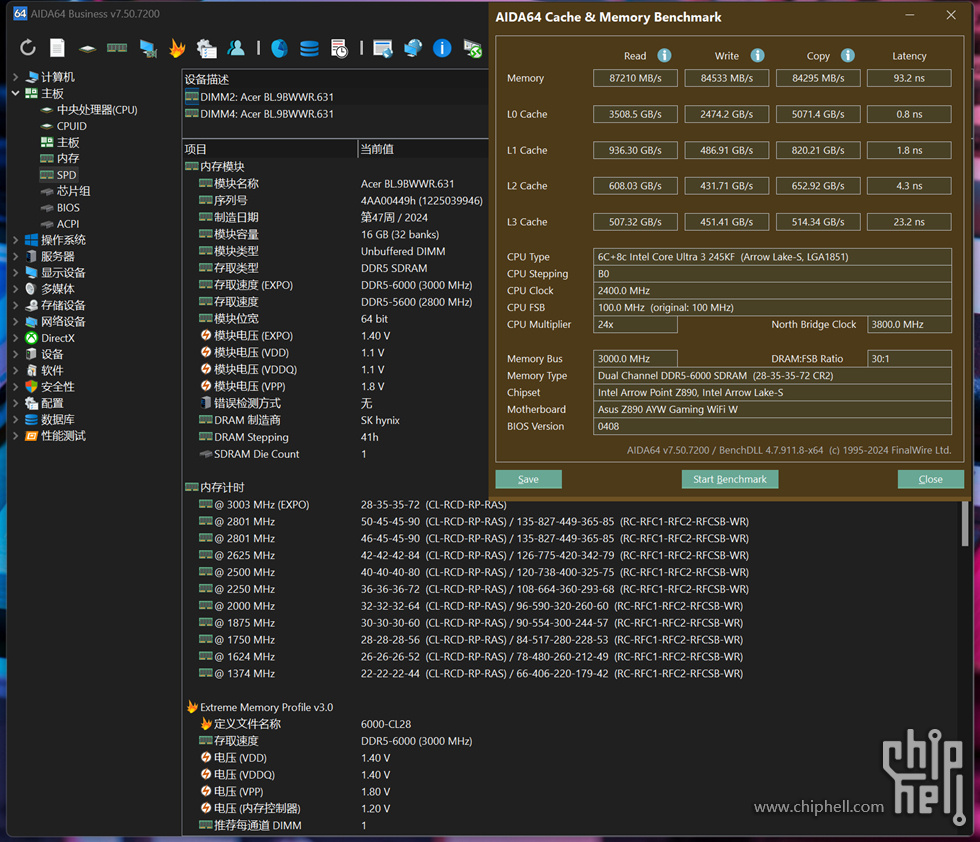

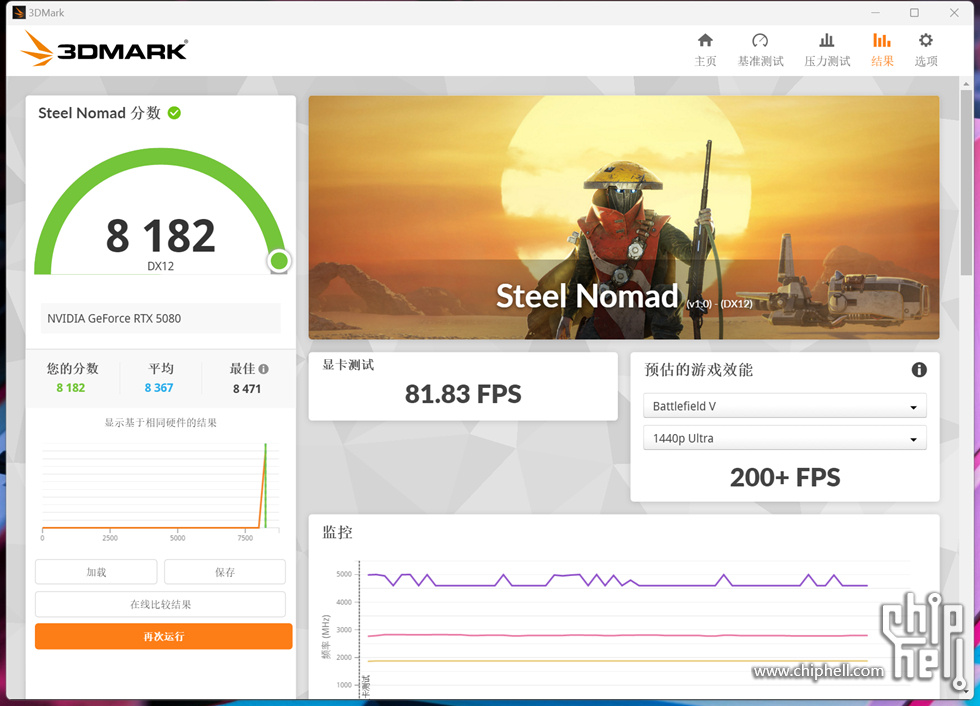

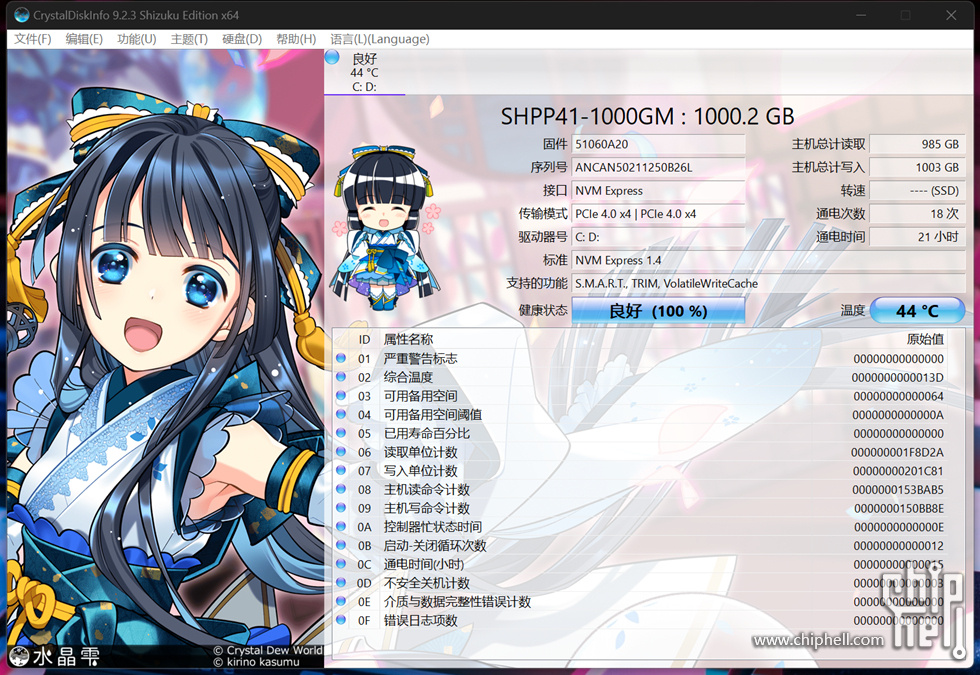

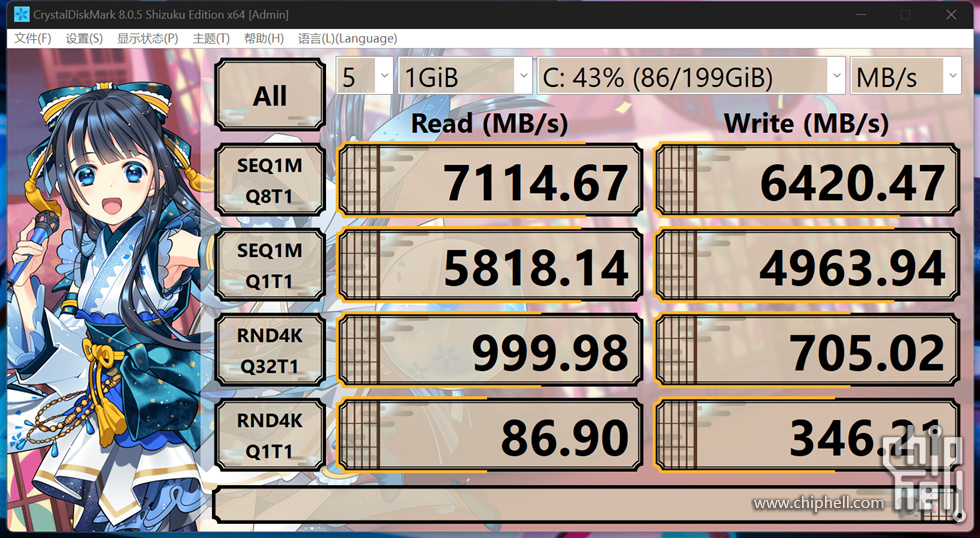

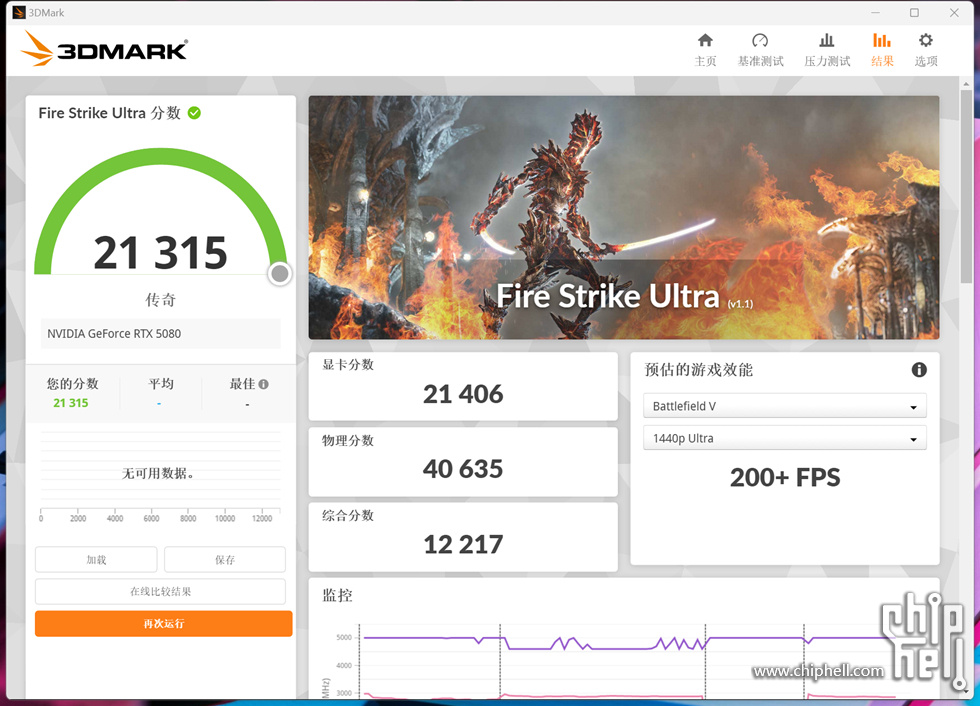

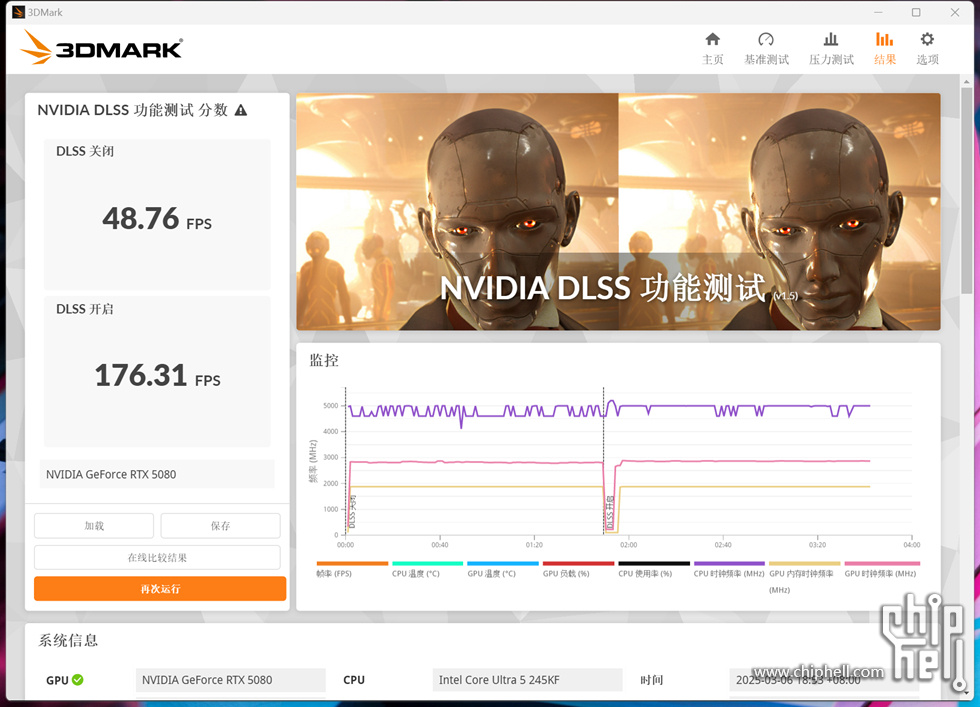

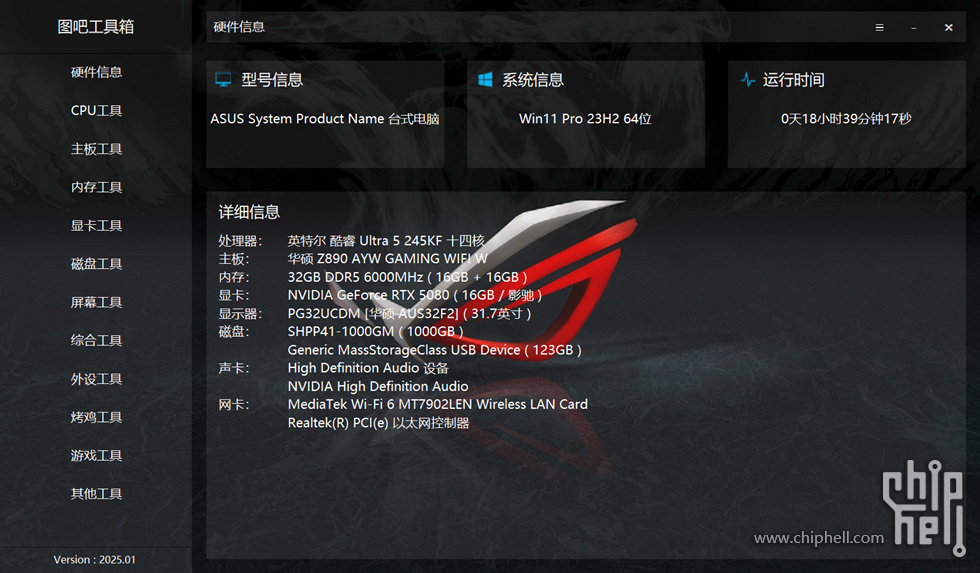

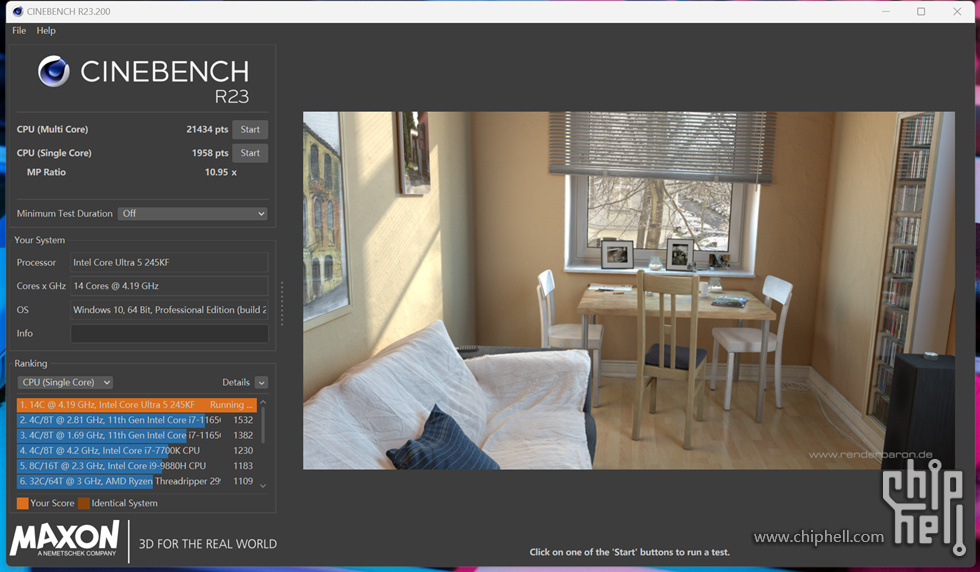

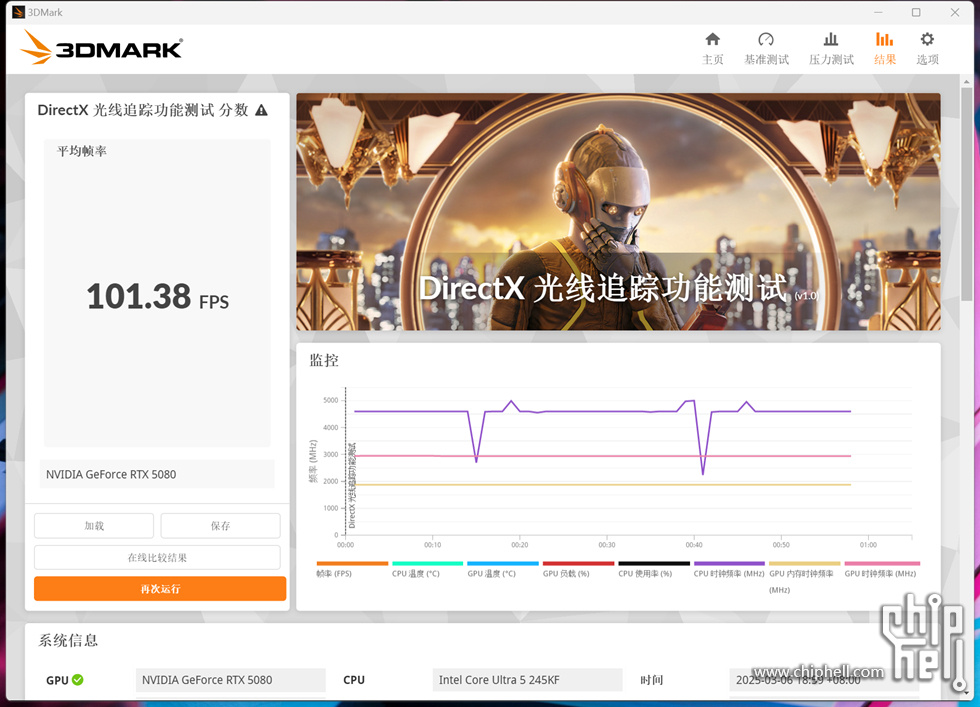

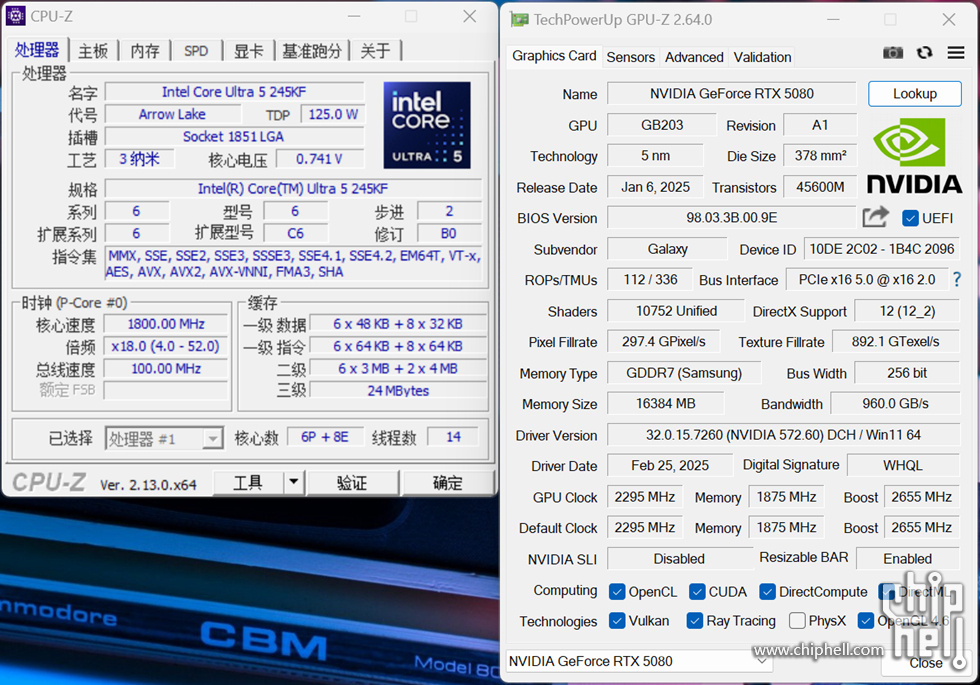

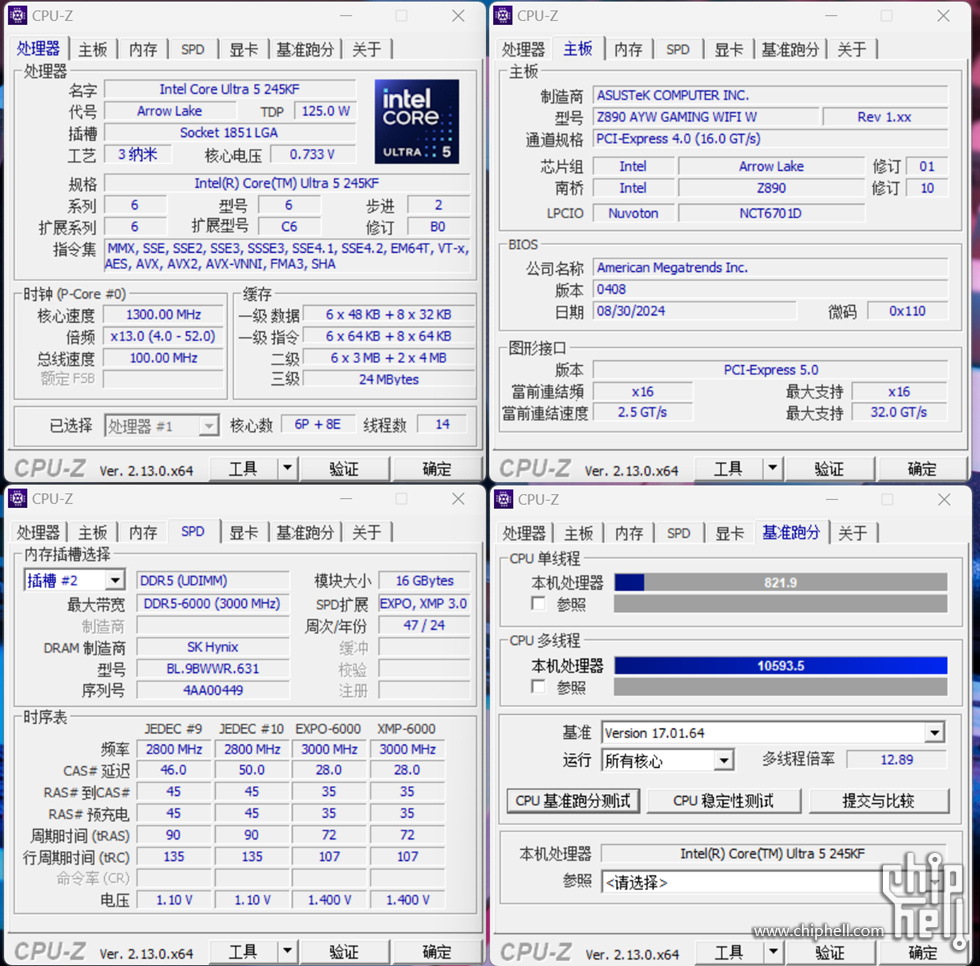

整机测试

...END...
