问下cad需要什么配置

弗拉基米尔建国

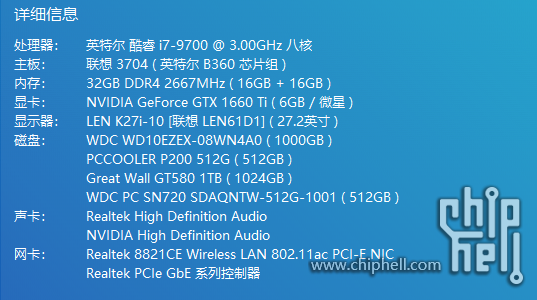

老哥们我主要做水利工程，经常需要处理大量等高线的地形图再加上影像图，cad2020版本。现在这个9700+32g+1660ti卡的要死。每次打开文件加载都得3-5分钟左右，操作的时候拖动一下视图都要卡很久。
可是每次打开任务管理器，cpu占用并没有那么大，加载的时候cpu占用最高21%，内存最大25g，显卡占用更是常年10%以下。
现在想换新配置，有没有同行的老哥们说下大概需要什么级别的配置能解决问题，预算重点应该放在哪里

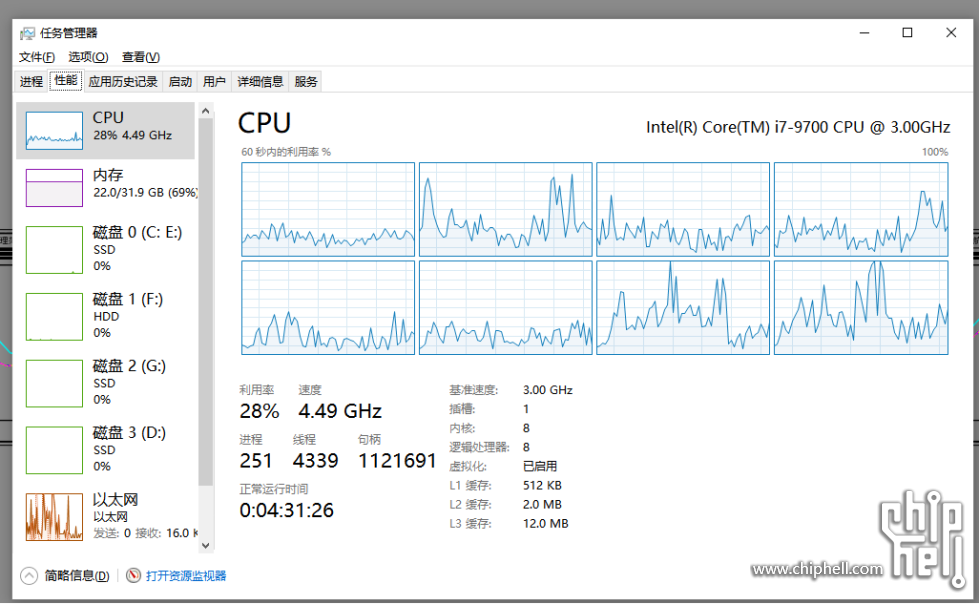

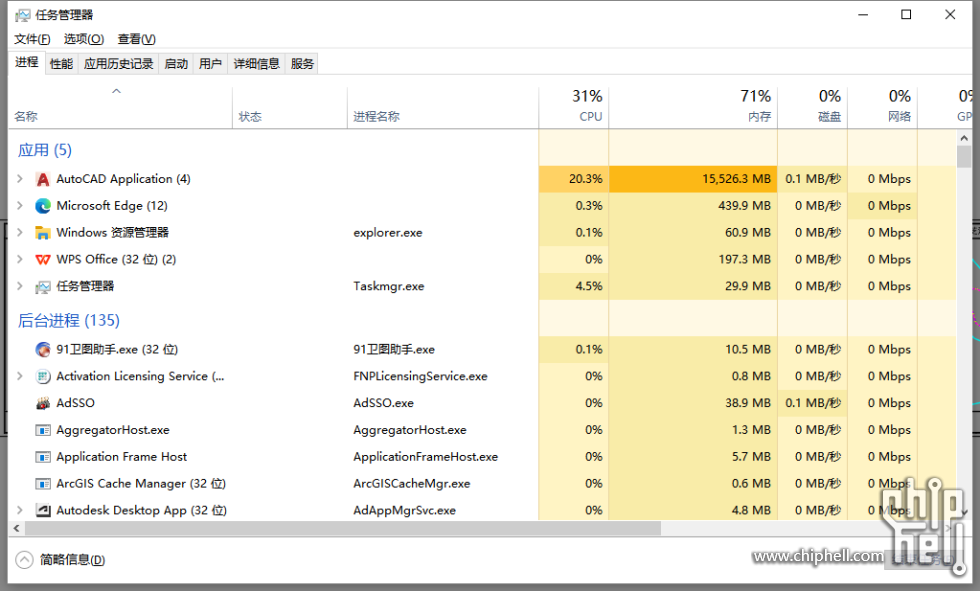

这是刚打开加载时候的占用


加载完成后的占用

银月

不涉密的图纸给我发一个，我测测

zzcgh1928

CAD缩放、拖动如果巨卡的话，看看自己文件里是不是喜欢用宋体楷体这些字体，如果是，把所有字体更换为自带的gbenor.shx，并勾选“使用大字体”，选择gbcbig.shx可极大程度解决问题

根本原因是CAD对书面字体兼容性不佳，推荐使用工程用字体

如果不涉及以上问题，那可能真就是有性能限制了

sam_no90

zzcgh1928 发表于 2025-3-14 16:30
CAD缩放、拖动如果巨卡的话，看看自己文件里是不是喜欢用宋体楷体这些字体，如果是，把所有字体更换为自带 ...

学习了！

ouraner

CAD这玩意儿吃单核，任务管理器看不太出来，目前手里CPU不少，不涉及机密的图纸来几张，可以帮你测一下

弗拉基米尔建国

银月 发表于 2025-3-14 16:27
不涉密的图纸给我发一个，我测测

涉密了没办法发

弗拉基米尔建国

ouraner 发表于 2025-3-14 16:36
CAD这玩意儿吃单核，任务管理器看不太出来，目前手里CPU不少，不涉及机密的图纸来几张，可以帮你测一下 ...

涉密了没法发

弗拉基米尔建国

zzcgh1928 发表于 2025-3-14 16:30
CAD缩放、拖动如果巨卡的话，看看自己文件里是不是喜欢用宋体楷体这些字体，如果是，把所有字体更换为自带 ...

好的我去试下

lyjspeed

CAD画图，要配片工作站显卡，加速还是有优势的

银月

弗拉基米尔建国 发表于 2025-3-14 16:56
涉密了没办法发

我目前用autodesk全家桶都是6800h+680m核显+32g用起来比台式机流畅，很迷

gerbigo

CAD没啥需求，如果用到大地形图，内存尽量大就可以了，显卡买块一般就行，都是2D绘图，还有cad 不是版本越高越好用

darklex

解决不了开这种有Z轴数据的地形图本来就很慢，AutoCAD平时只会使用一个核心，它的性能表现与CPU单核性能强相关。
至于打开图和实时拖动的的速度，版本越高的CAD越快。
你想要快一点的话，用目前单核性能最强的U+高版本CAD就行了。
显卡1660ti够了，再好的卡区别不会很大。

ouraner

弗拉基米尔建国 发表于 2025-3-14 16:57
涉密了没法发

找个平时的不涉密图纸来撒，就那种你打开也会比较卡的，另外根据个人经验，当初我是9900K换成11900K，开大图有体感上的提升，然后换成现在的149K（途中也用过12490f、7500f、9700X）并无体感差距，AUTOCAD优化很差，性能利用不太好，与其说吃单核性能，不如说更吃IPC

kuram

CAD  看你怎么用

就几个图层的  随便什么电脑

图层多的 要求CPU SSD

要三维话的 要显卡

元首的动物园

我7950X打开大一点的图纸照样卡，拖动也一样，。64GB内存，4090显卡，SSD更不用说了，图层一多，线一多，还有发来发去这个人加点标注，那个人加一层壳，还有各种字体插件，没法子的，我开一个700MB的图纸也要2-3分钟

杉田智和

PugetSystem的推荐
https://www.pugetsystems.com/solutions/cad-workstations/autodesk-autocad/hardware-recommendations/

zhjook

你 那么多硬盘 ，图纸 和CAD  安装在 SSD 上 试试 ，内存 看看应该也够用 ，硬盘速度0.1M 秒 是最大的瓶颈.

ouraner

元首的动物园 发表于 2025-3-14 17:23
我7950X打开大一点的图纸照样卡，拖动也一样，。64GB内存，4090显卡，SSD更不用说了，图层一多，线一多，还 ...

其实个人感觉主要是AUTOCAD优化差，我用中望CAD开图有的时候比autocad快不少

vega64boost

没办法，做工可经常用到1：10万或者20万的地形图，我们也只能裁图，建议用08版CAD先裁图，再用高版本打开。

杉田智和

zhjook 发表于 2025-3-14 17:33
你 那么多硬盘 ，图纸 和CAD  安装在 SSD 上 试试 ，内存 看看应该也够用 ，硬盘速度0.1M 秒 是最大的瓶颈. ...

我也觉得跟硬盘有关，工程文件可能在机械盘。

tide~

弗拉基米尔建国 发表于 2025-3-14 16:58
好的我去试下

看下 工具-选项-系统-三维性能 里面，硬件加速那几个选项是否打开了吧；
虽看着是独显直联，最好确认下nv控制面板里，CAD指定了独显

tide~

darklex 发表于 2025-3-14 17:14
解决不了开这种有Z轴数据的地形图本来就很慢，AutoCAD平时只会使用一个核心，它的性能表现与CPU单核性能强 ...

哈哈，我是X+Y轴专业，所以想试试楼主的+Z轴，奈何保密；
以前有些条件图：总平/地貌之类的会很卡，老电脑时候，奈何都干完活-删了；不过还有配管专业的三维图，核显转了几下，没觉得多卡（到不了丝滑程度）

弗拉基米尔建国

zhjook 发表于 2025-3-14 17:33
你 那么多硬盘 ，图纸 和CAD  安装在 SSD 上 试试 ，内存 看看应该也够用 ，硬盘速度0.1M 秒 是最大的瓶颈. ...

图纸都是在ssd上面的，机械硬盘用来存档

弗拉基米尔建国

tide~ 发表于 2025-3-14 17:42
看下 工具-选项-系统-三维性能 里面，硬件加速那几个选项是否打开了吧；
虽看着是独显直联，最好确认下nv ...

都查看了一遍，独显开着，硬件加速也开着，性能就是上不去

ONEChoy

加张二手firegl/quadro会不会有奇效呢。。。

我从来没碰过cadcam啊 纯好奇问问。。。BMW。。。

lmwa

把文件另存为CAD2007版本，用2007去打开文件，只要不涉及运算、统计功能，CAD2007的浏览功能比后续版本的都流畅

a350dth

只是CAD 不用担心独显啊，更别说专业卡那种老黄历了， 单核频率高点 内存大点  就好用了

beasy

cad千万不要按某些教程把硬件加速关闭，这个打开还是有效果的。使用最新版本cad

against

cad用个专业卡会好一些

enben

处理器是多核平均，你看下，是不是某个核，一直百分百，如果是，就是吃单核。升级到12代可能好点。
