AKLLA A6 Matx+七彩虹 CVN B860M D5 WIFI+影驰 RTX 5080 金属大师 装机分享！

AC♥小武

     今天为大家带来一套MATX装机展示——AKLLA A6 Matx。机箱采用了15mm厚度铝板CNC精密销铣而成，提供黑色、深空灰以及白色三种颜色可选，其中黑灰色采用喷砂阳极氧化工艺、白色采用喷砂氧化加电泳工艺打造，实物在不同光线下呈现细腻光泽的高级质感；前面板采用CNC条状分割设计，隐藏式竖形散热开孔，兼顾美观与通风需求；侧板可选Mesh网孔或钢化玻璃，网孔版散热更优，玻璃侧透则可充分展示玩家硬件配置，提供绝佳视觉效果。AKLLA A6 Matx兼具匠心美学，优异散热以及强大的兼容性，做到了桌面美学与功能主义的完美融合。此次装机选用七彩虹 CVN B860M D5 WIFI主板搭配Ultra5 245kf处理器；显卡使用影驰 RTX 5080金属大师；电源来自ROG LOKI SFX-L850W，下面进入装机环节。

硬件配置：

• CPU   Intel Ultra5 245kf
• 散热   ALSEYE Infinity i600 Pro
• 主板   七彩虹 CVN B860M D5 WIFI
• 电源   ROG LOKI SFX-L 850W
• 显卡   影驰 RTX5080 金属大师
• 机箱   AKLLA A6 Matx
• 内存   Asgard 雷神 6800 C32
• 风扇   雅浚 ProArtist H12PE


---

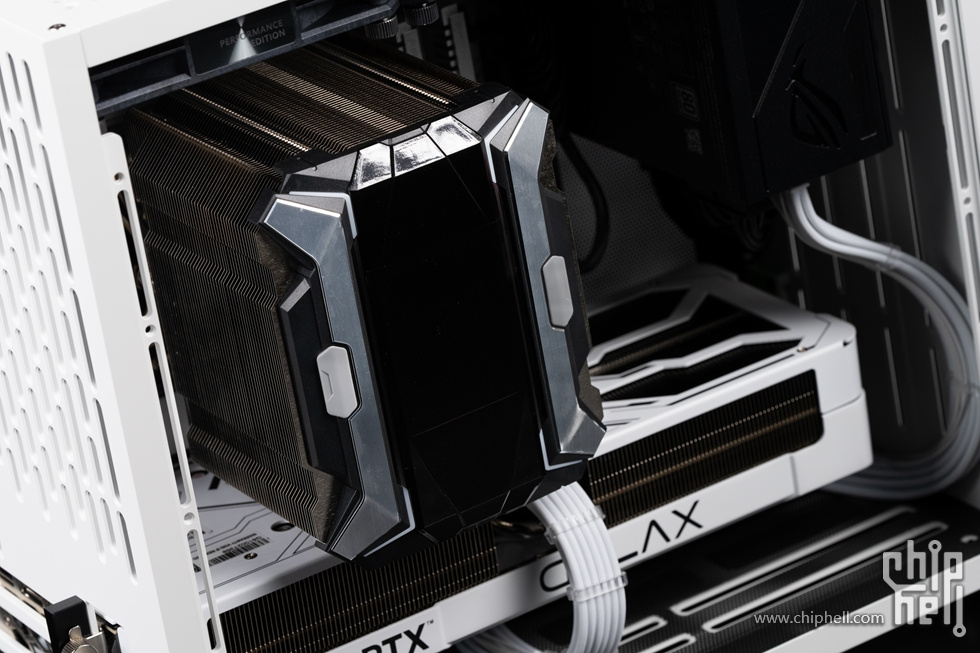

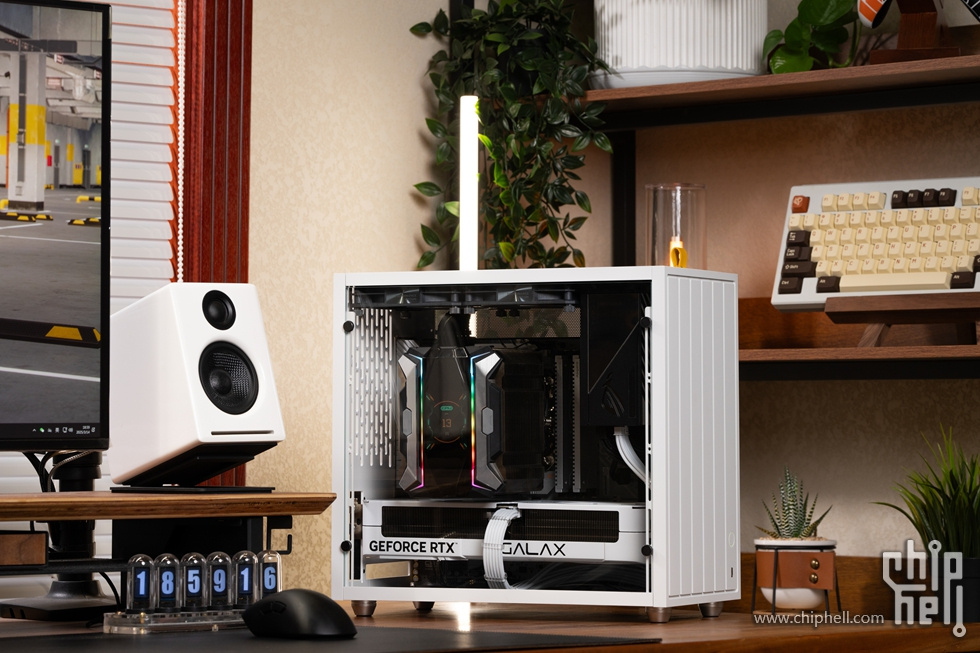

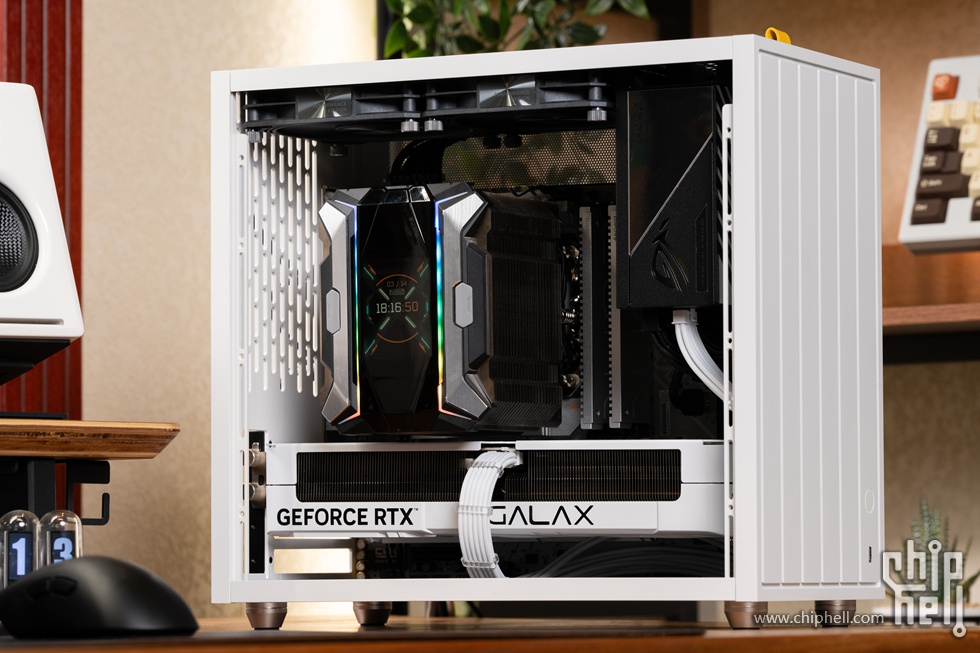

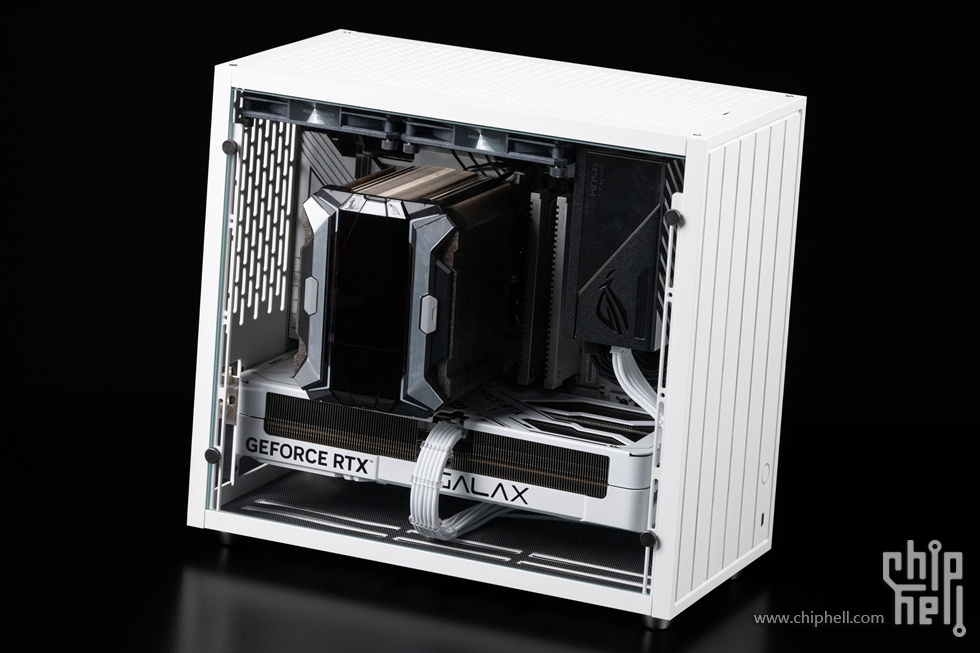

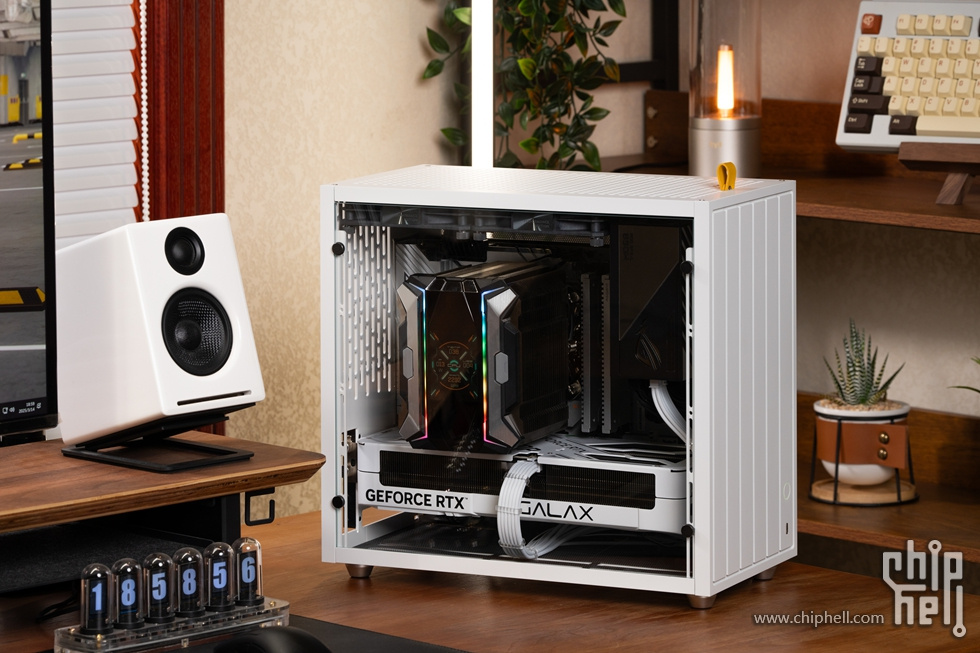

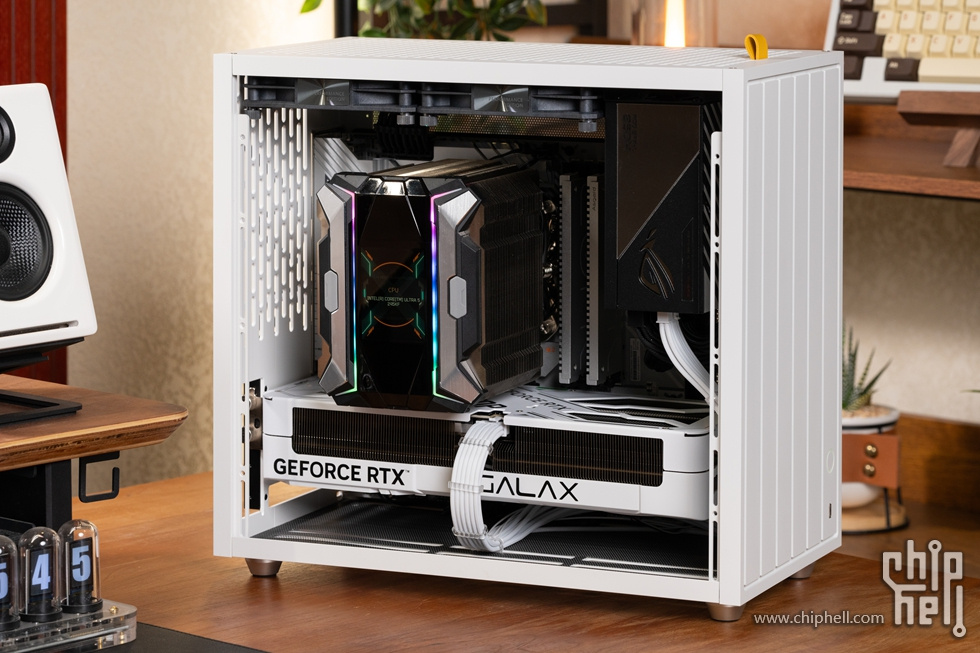

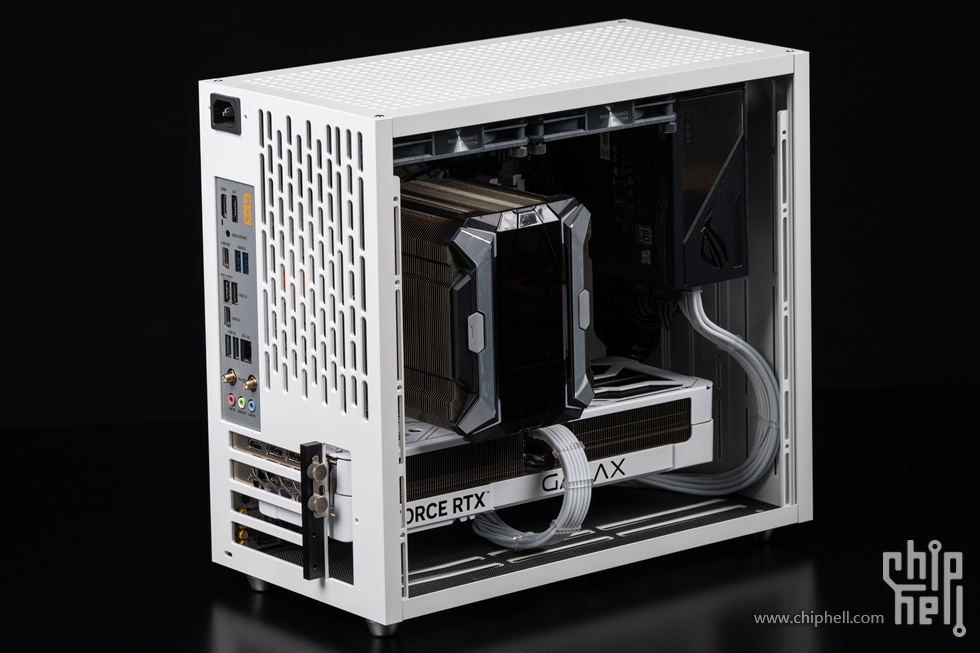

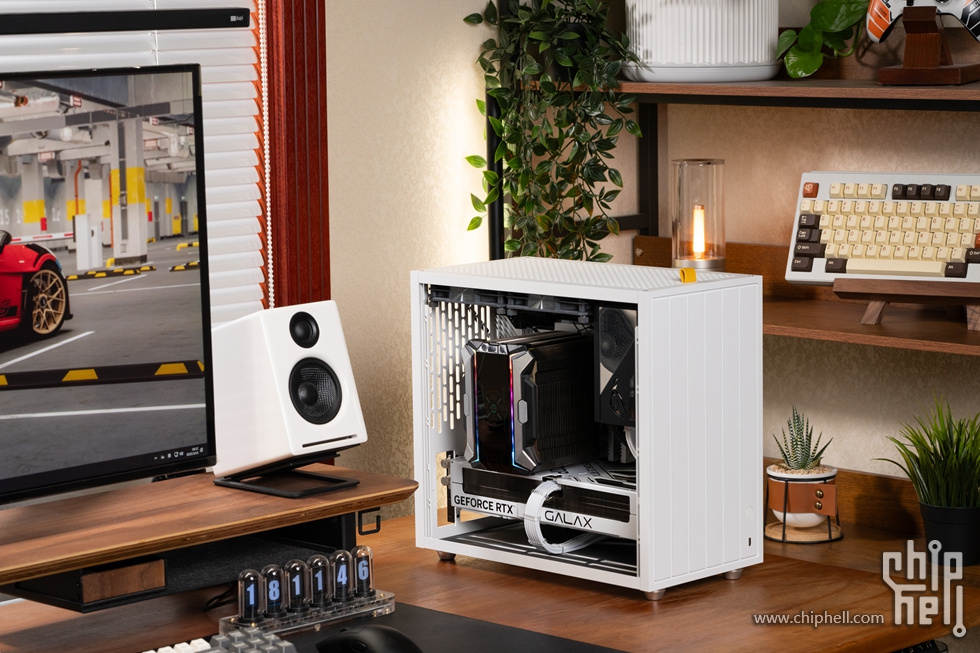

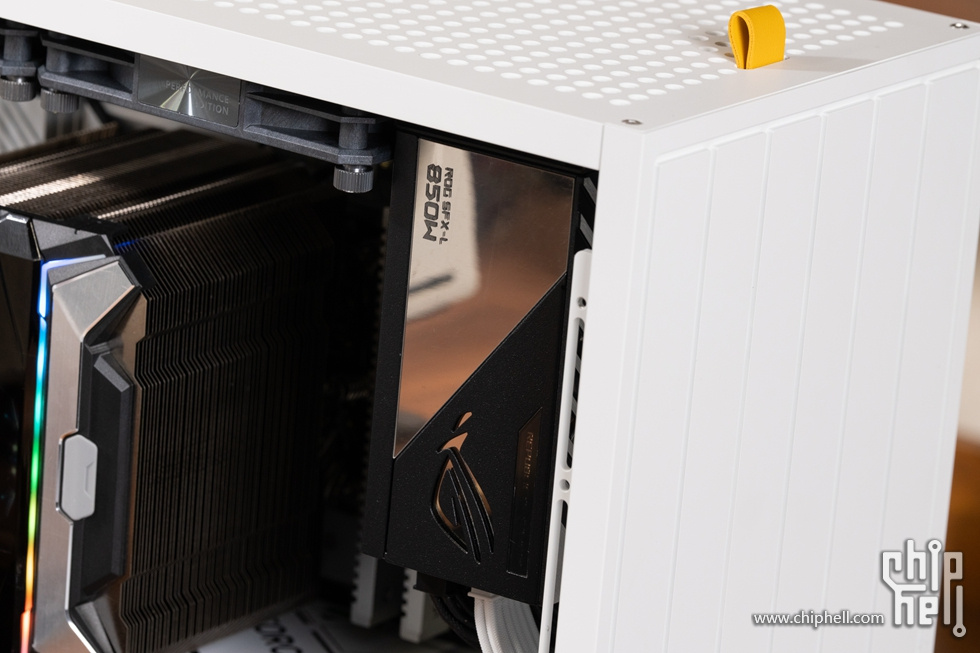

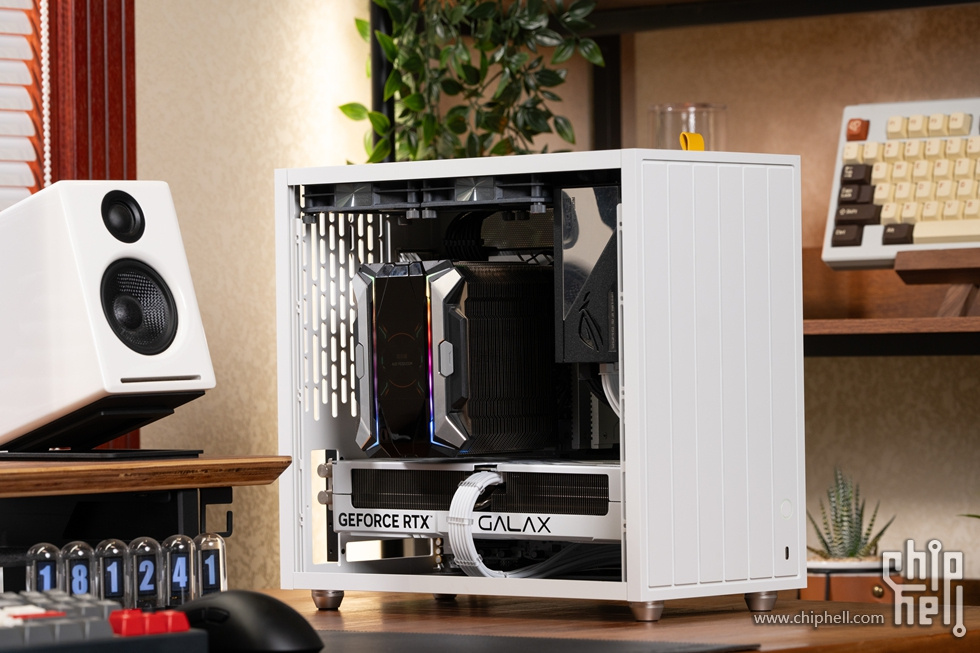

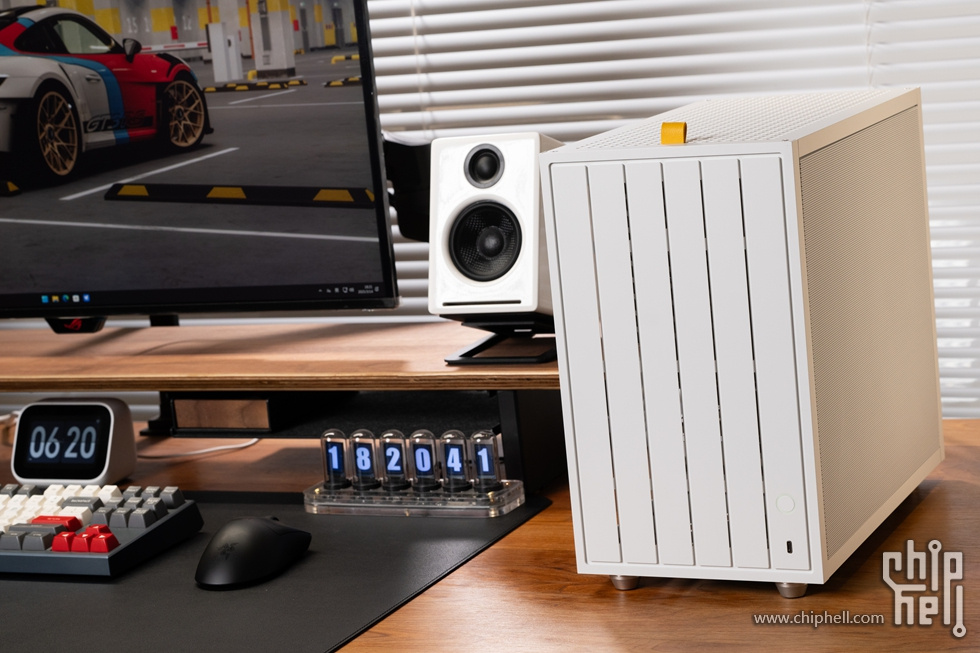

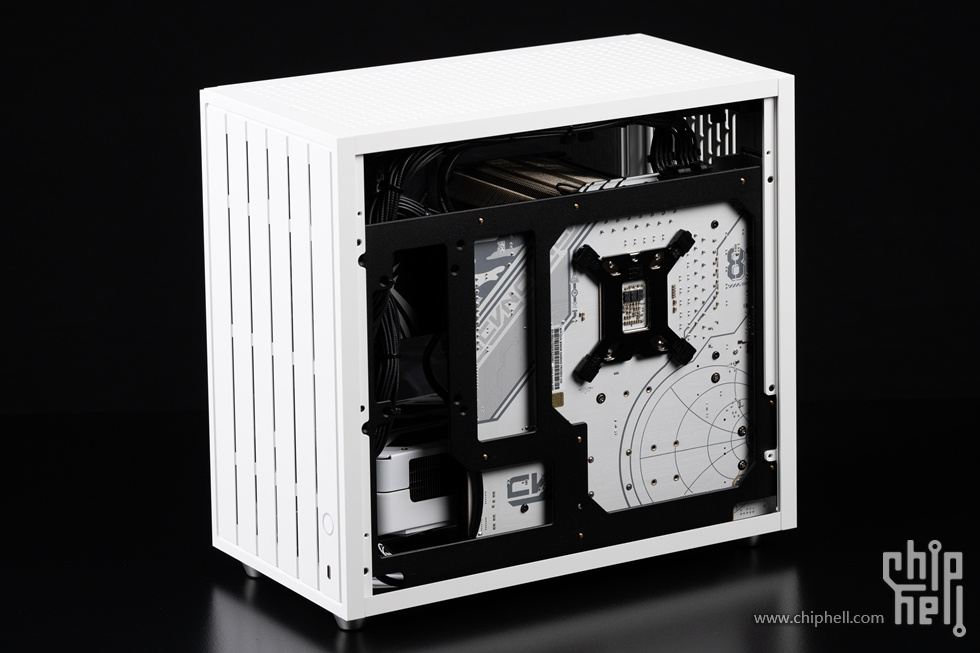

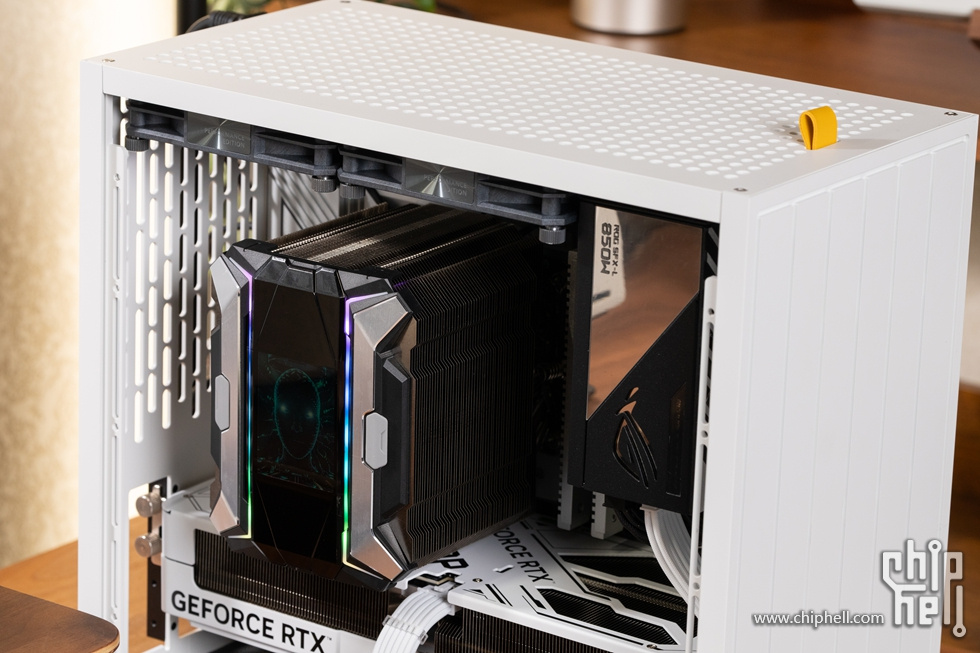

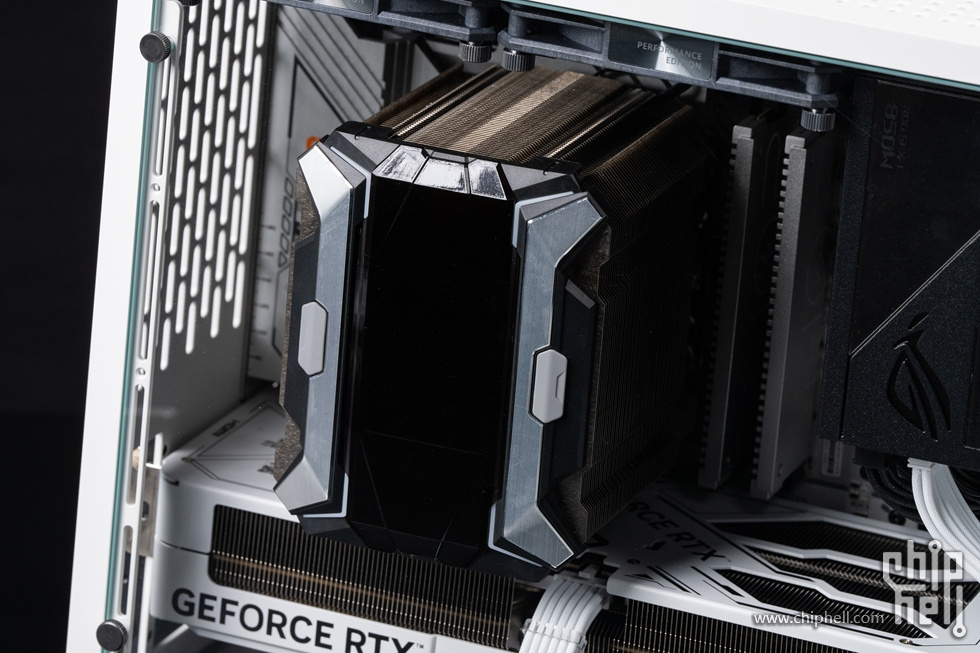

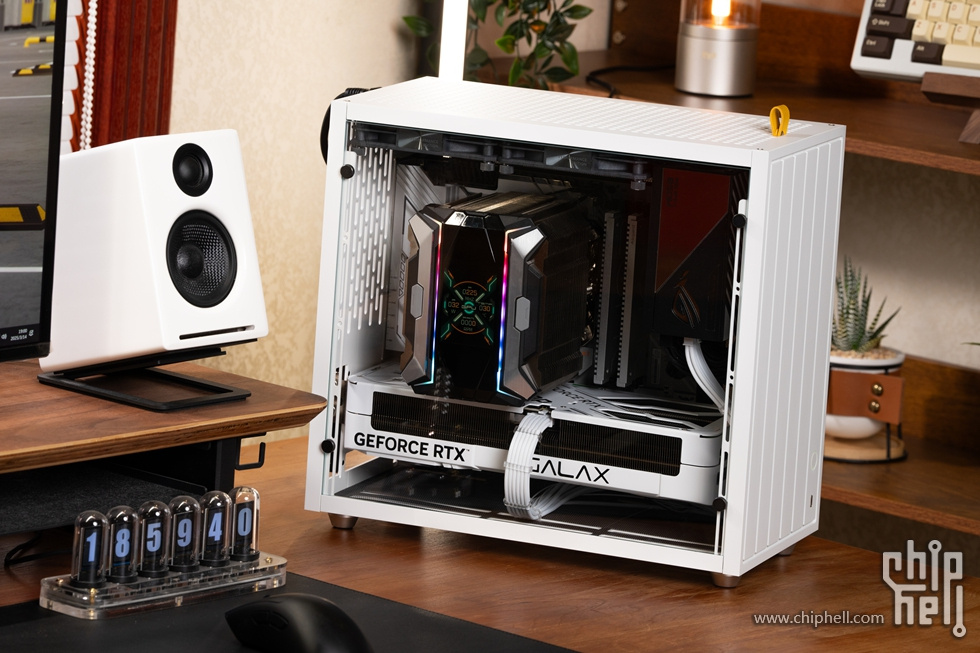

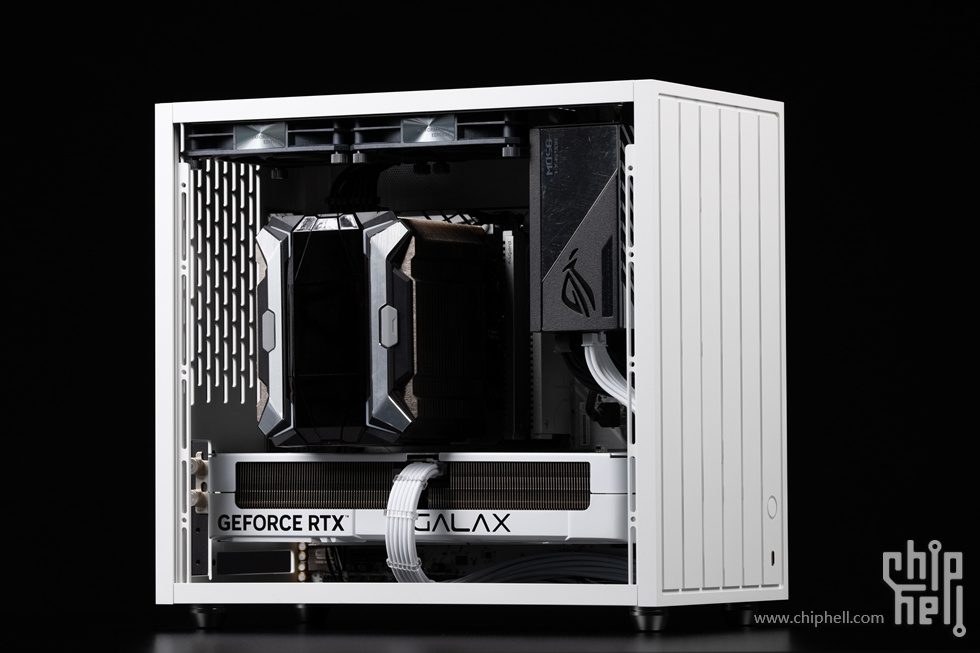

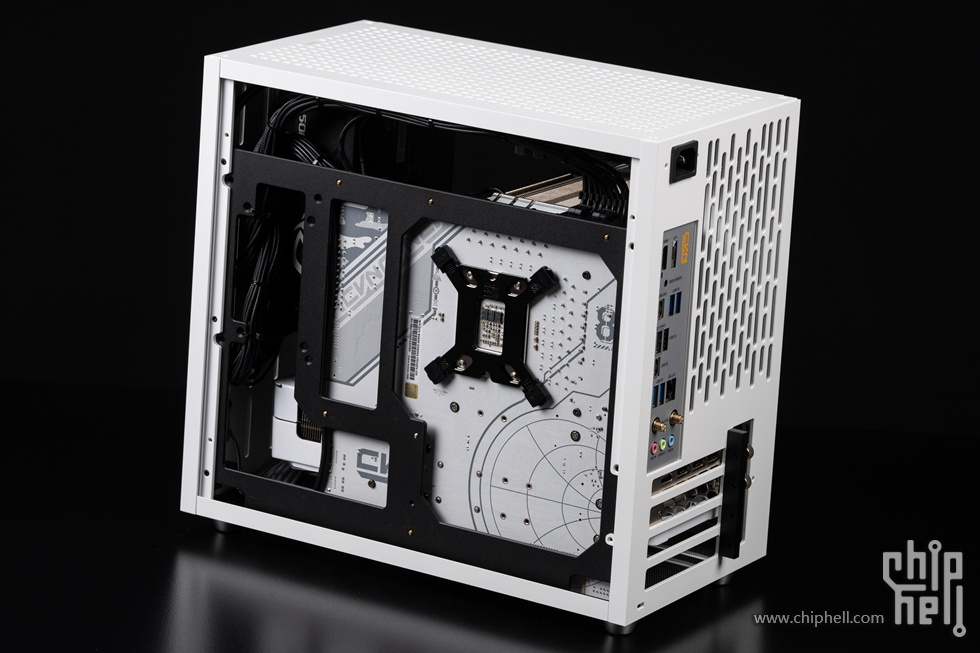

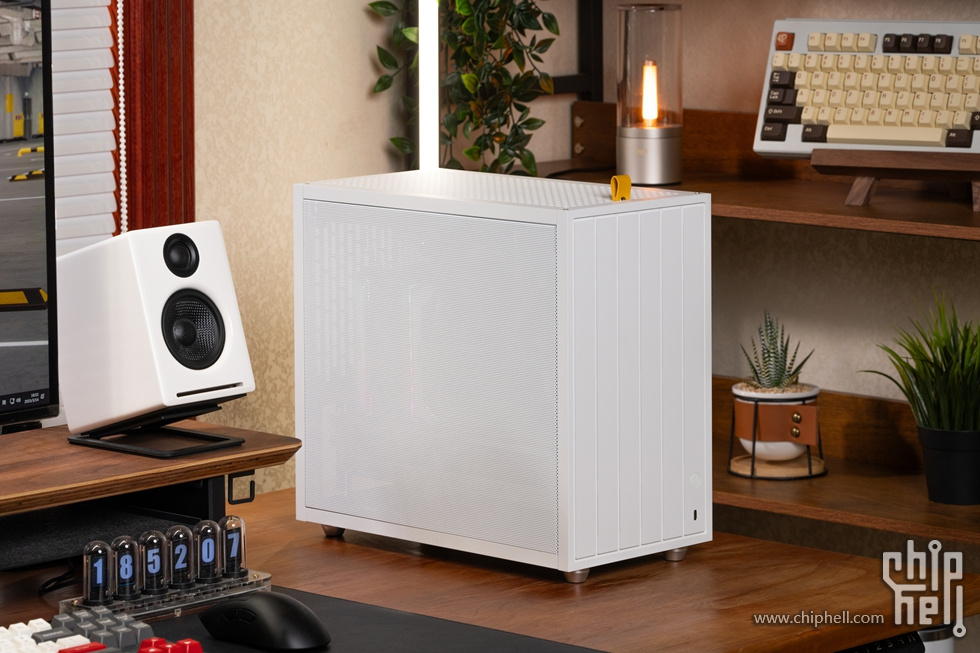

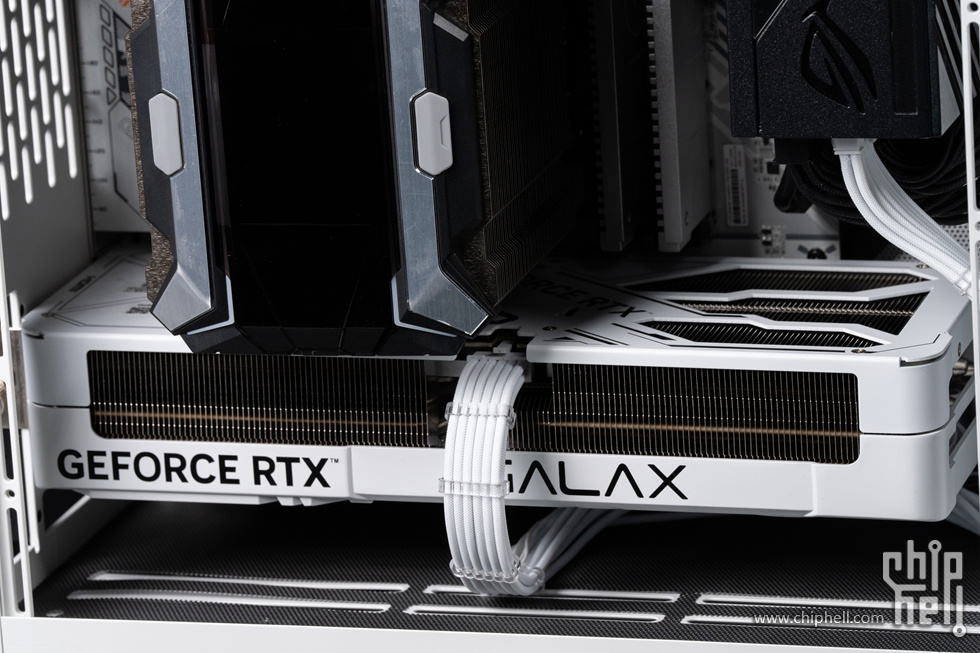

整机展示

---

硬件展示

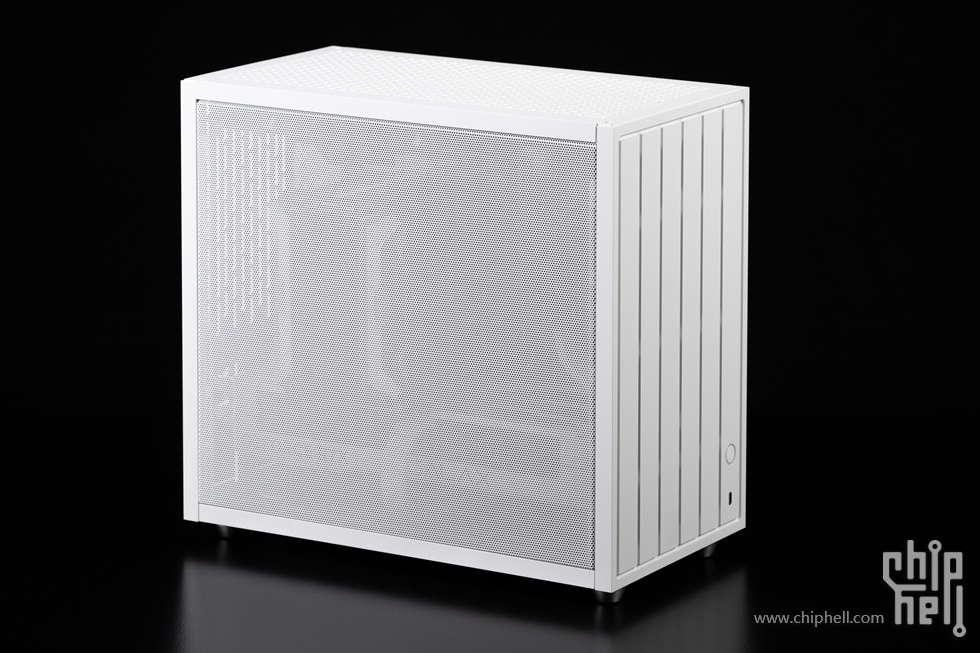

机箱来自AKLLA A6 Matx 电泳白。采用 CNC 铝合金材质，表面氧化/电泳工艺，提供深空灰、电泳白、阳极黑等多种配色，实物在不同光线下呈现细腻光泽



侧板可选Mesh网孔或钢化玻璃，网孔版散热更优，玻璃侧透可以增加装机风格展示，玻璃侧透提供单独另购。

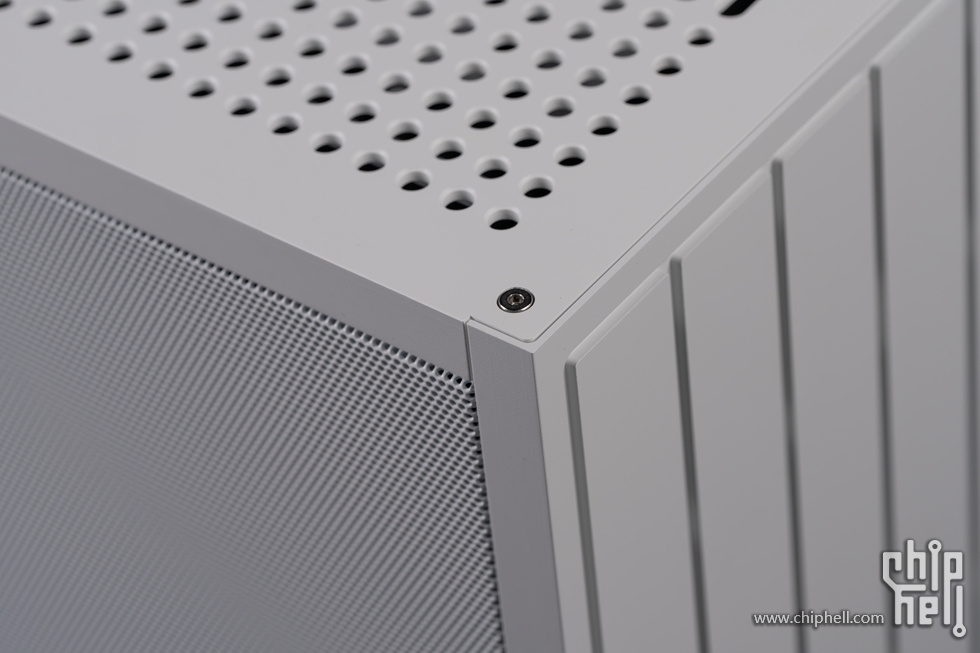

顶盖采用内六角螺丝进行固定，由于采用CNC工艺加工，可见零件直接严丝合缝，工艺水平很高。



前面板为15mm厚铝板材质，采用 CNC 条状分割设计，隐藏式竖形散热开孔。



开机键以及一个前置USB-C接口。

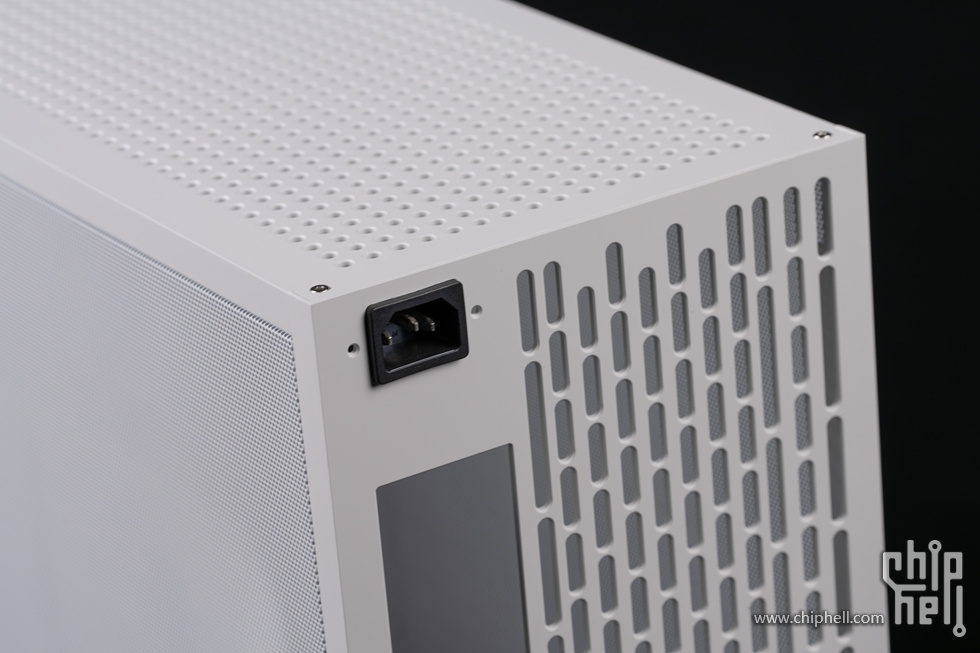

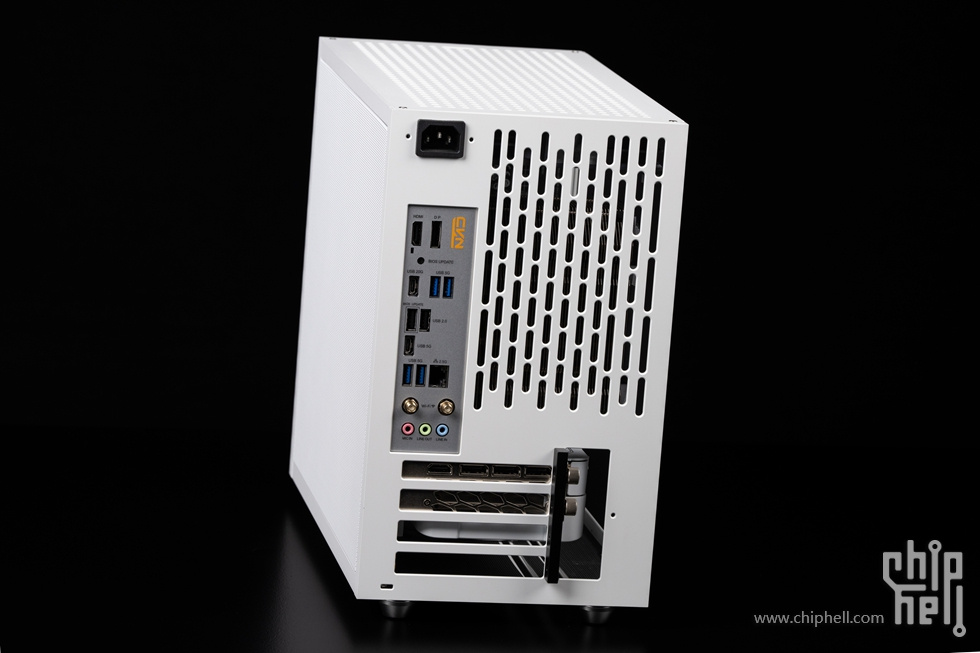

电源接口位于机箱尾部左上角，采用延长线连接电源。



4个PCI槽设计。

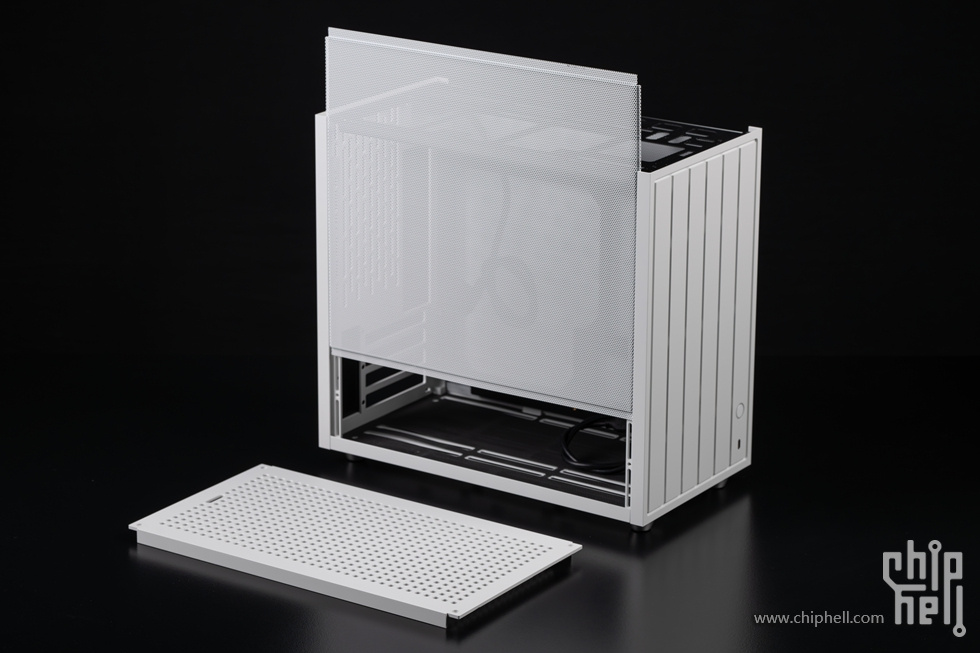

侧板为抽拉式安装，需先拆卸顶盖。

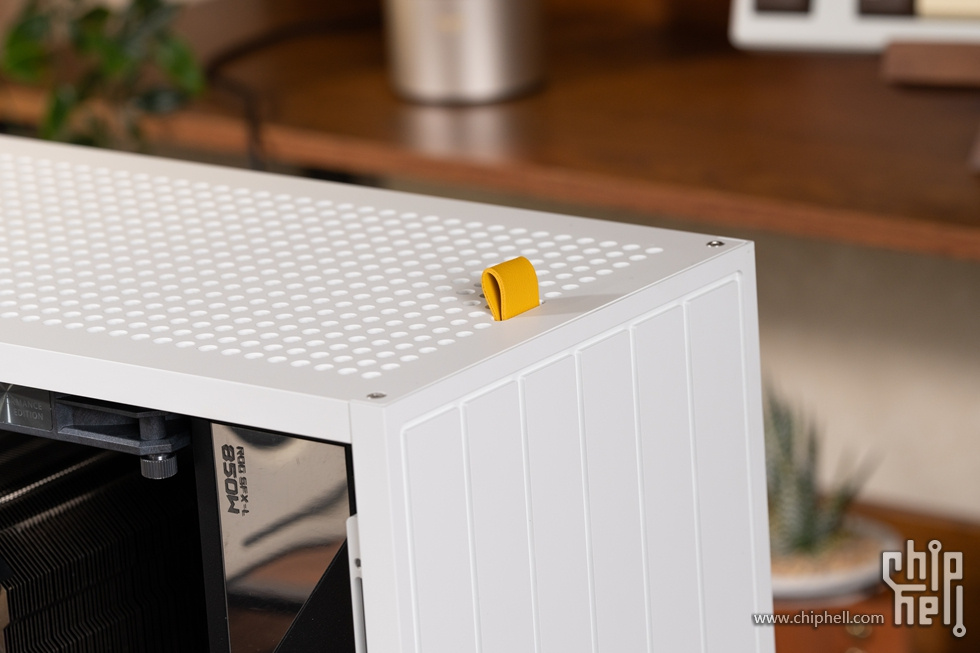

顶盖为CNC加工独有的圆孔倒角设计。

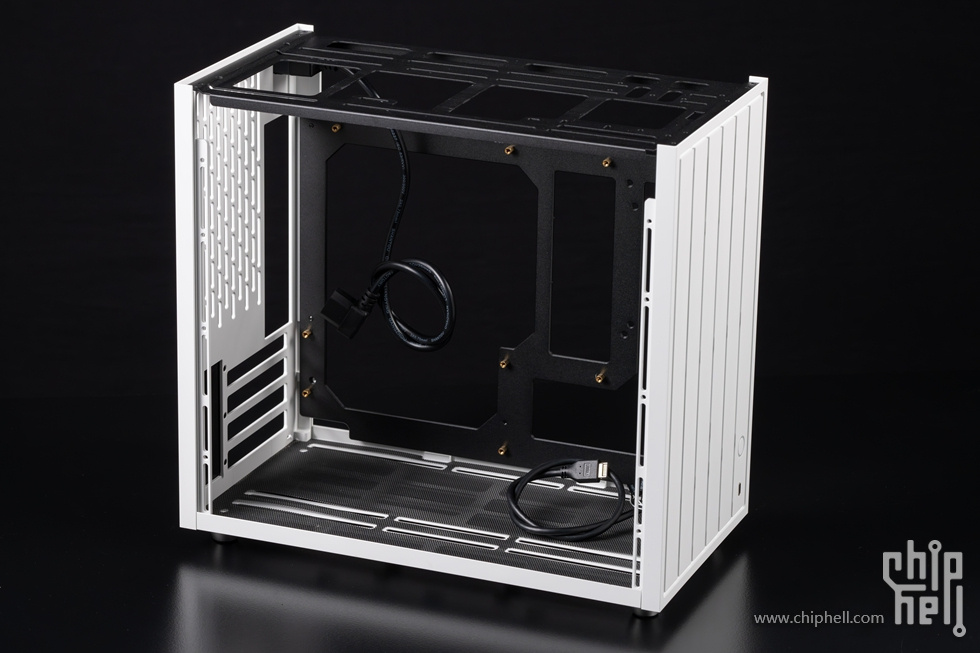

取下侧板与顶盖一，支持MATX\ITX主板，显卡最大长度支持345mm，支持风冷高度≤165mm。

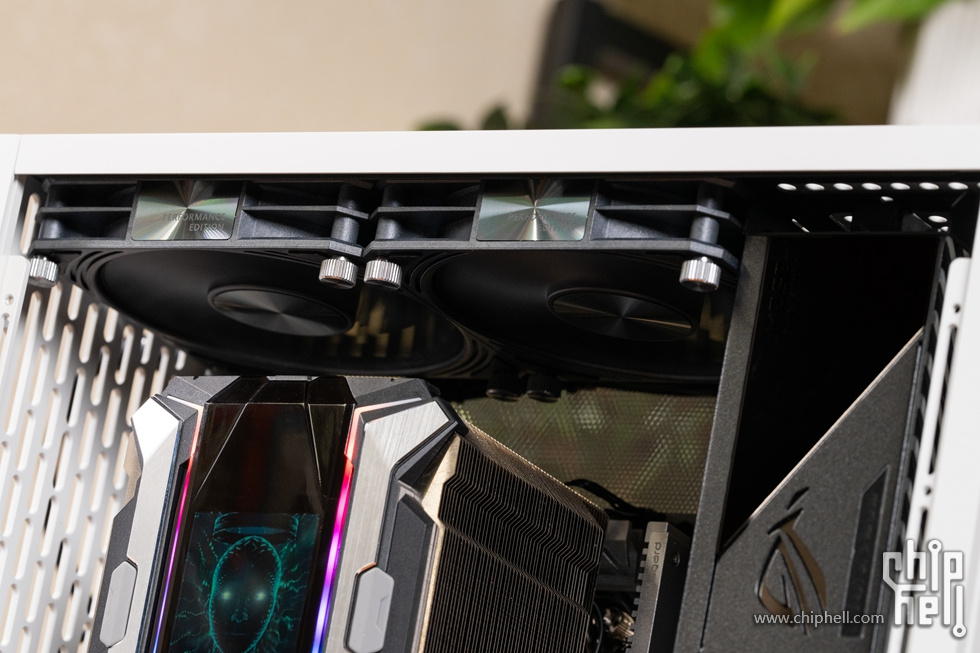

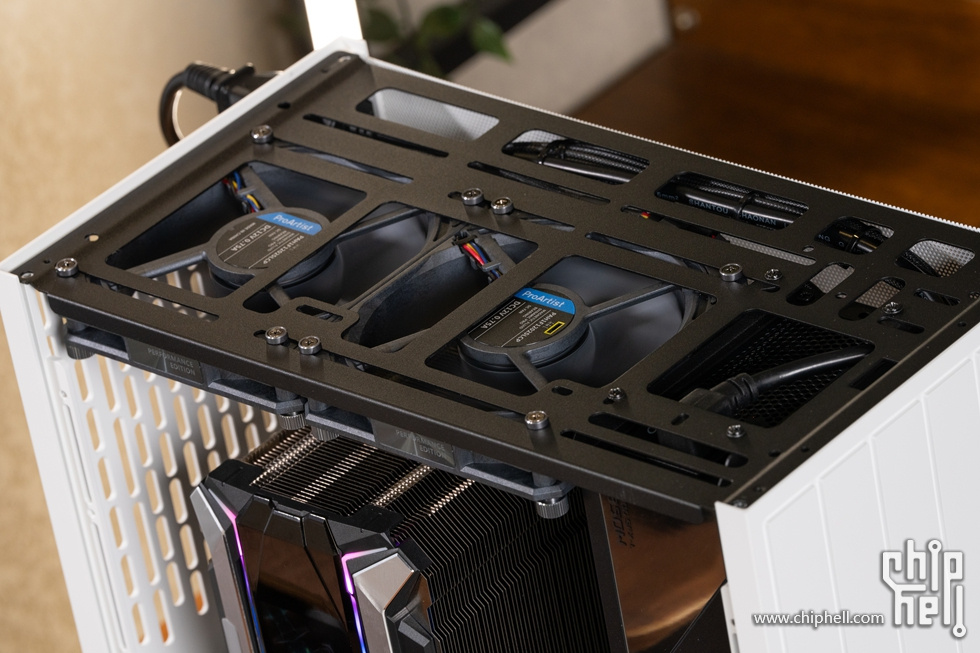

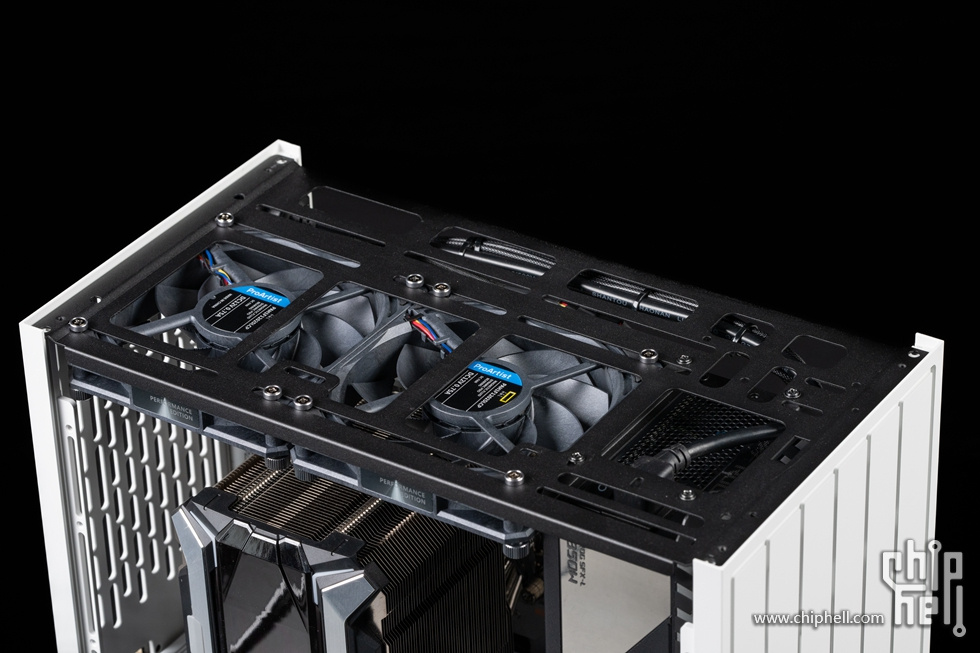

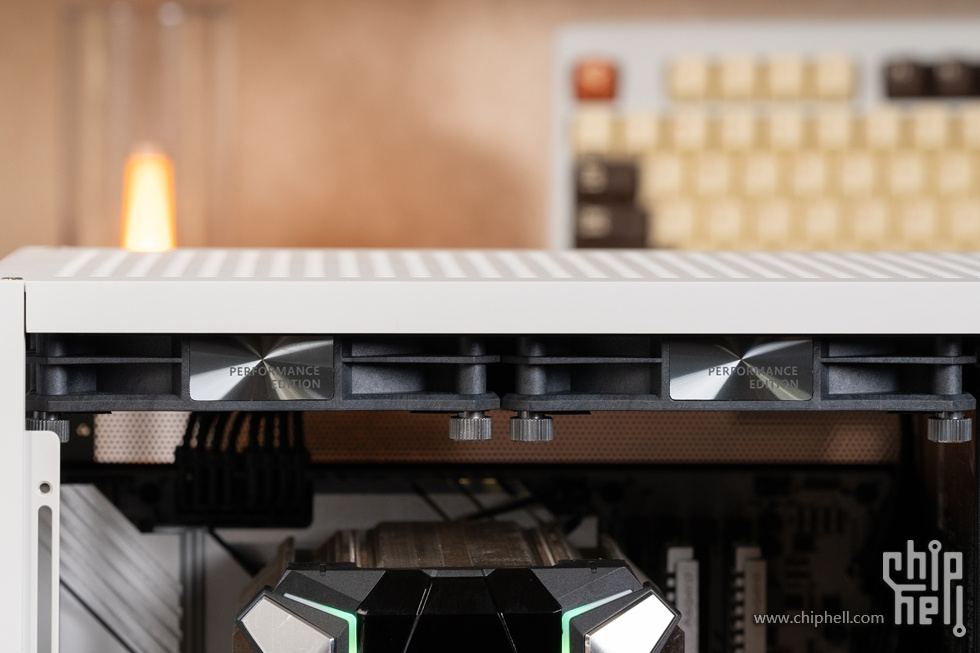

顶部支架通过卸掉刚才的螺丝即可拆下，电源与240\280冷排，2*12cm or 2*14cm风扇固定在支架上。

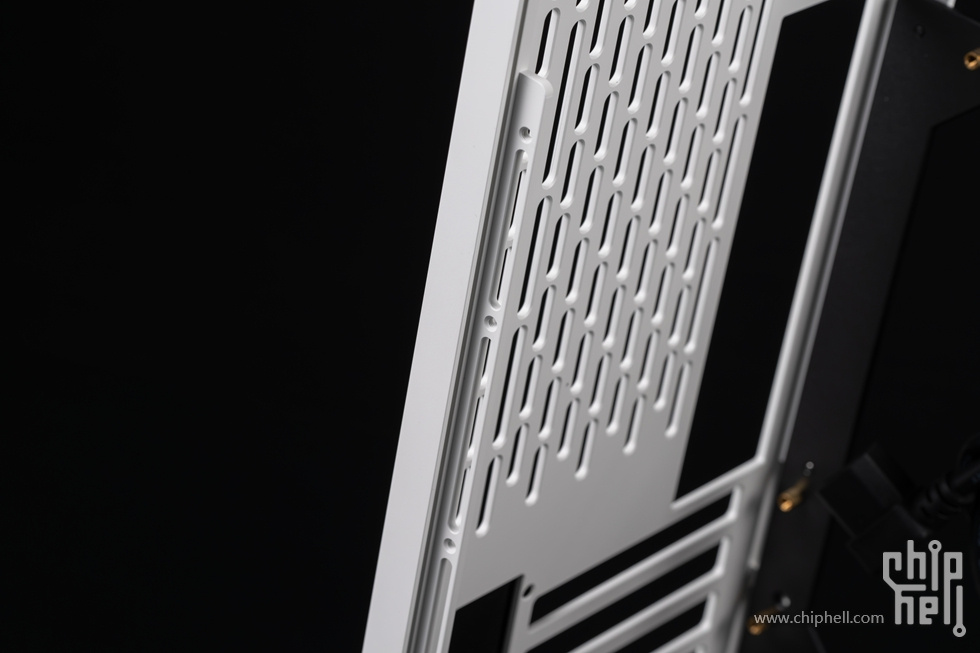

机箱两侧边缘提供了螺丝孔位用于玻璃侧板以及侧挂冷排与硬盘支架的安装。

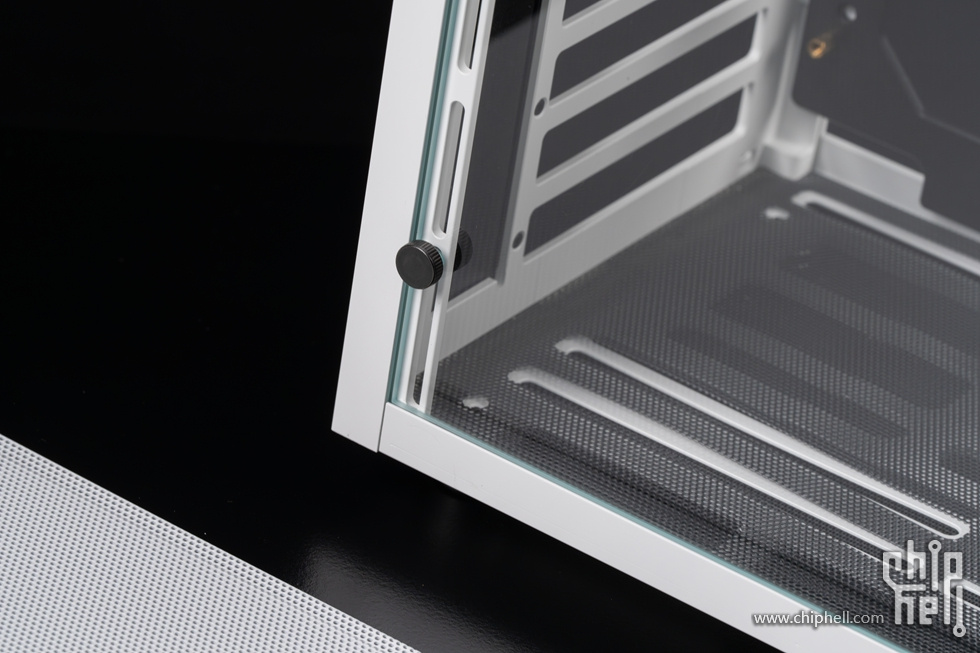

玻璃侧板通过四颗螺丝进行固定。

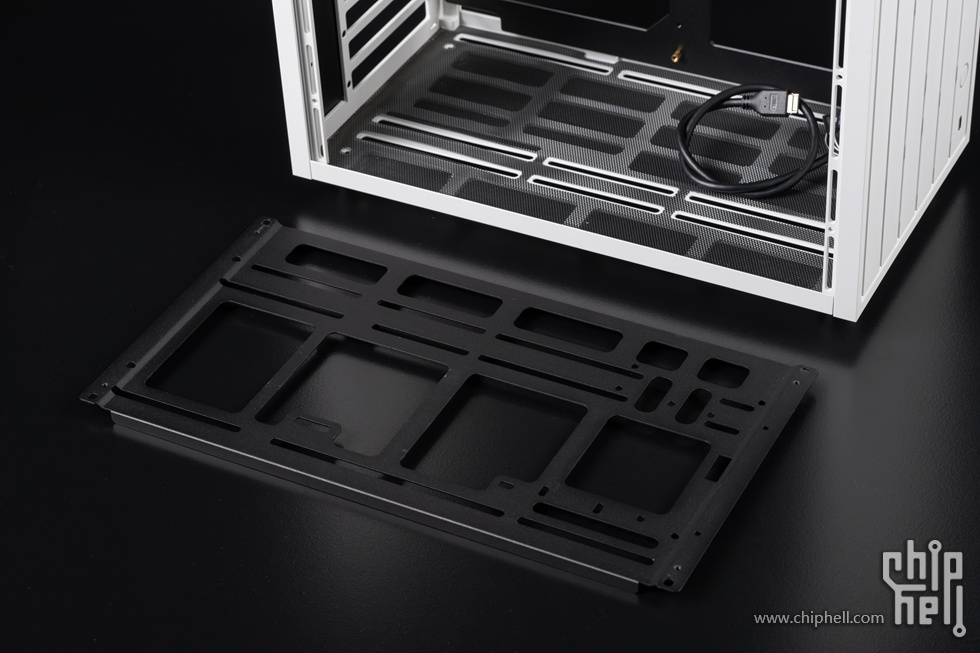

机箱底部可安装2*12cm或者2*14cm风扇以及硬盘。



出厂配备了CNC金属脚垫。

机箱所有附件拆解一览。

主板来自七彩虹新品——CVN B860M D5 WIFI 战列舰。

纯白色的PCB主板，搭配金属拉丝银色散热马甲，对主板大部分位置进行了全覆盖。



主板背部特写，整张背板有定制的图案设计，非常漂亮，细节满满。

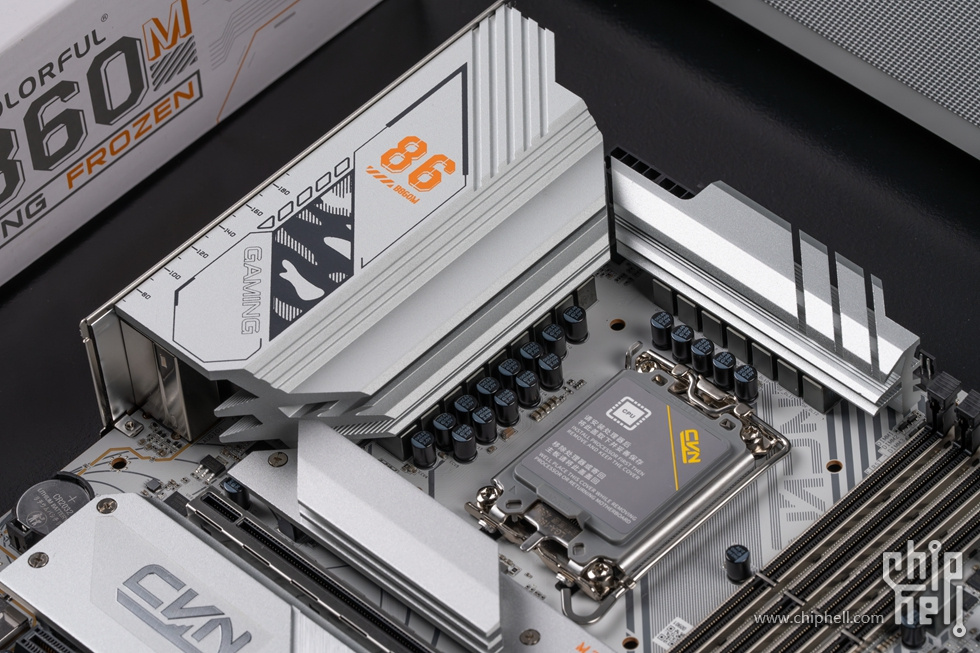

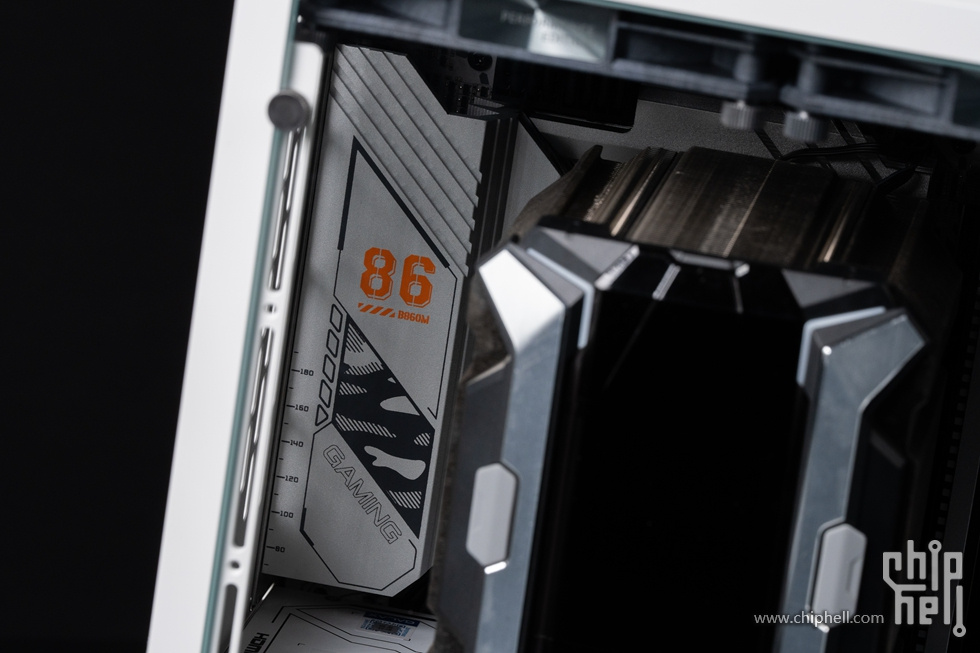

标志性的七彩虹CVN冰霜散热装甲，多重CNC切割结构，大幅增加热交换面积，上面有着七彩虹家族式设计传承，代表芯片组型号的数字“86”LOGO。

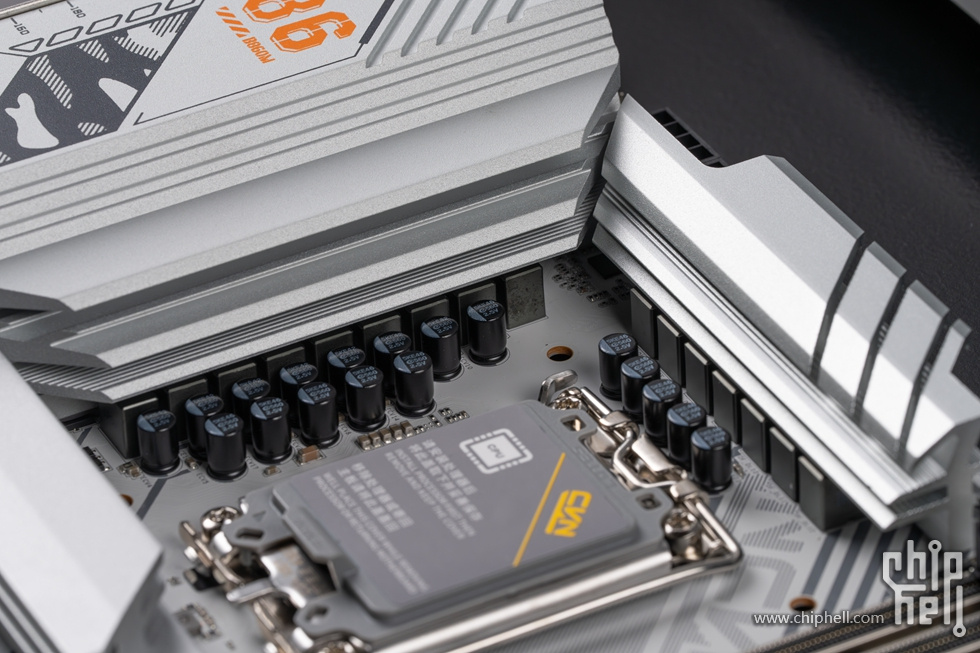

采用 12+1+1+1相强化供电方案，搭配DrMOS 60A模块，可稳定支持Intel Ultra 9 285K等高端处理器。

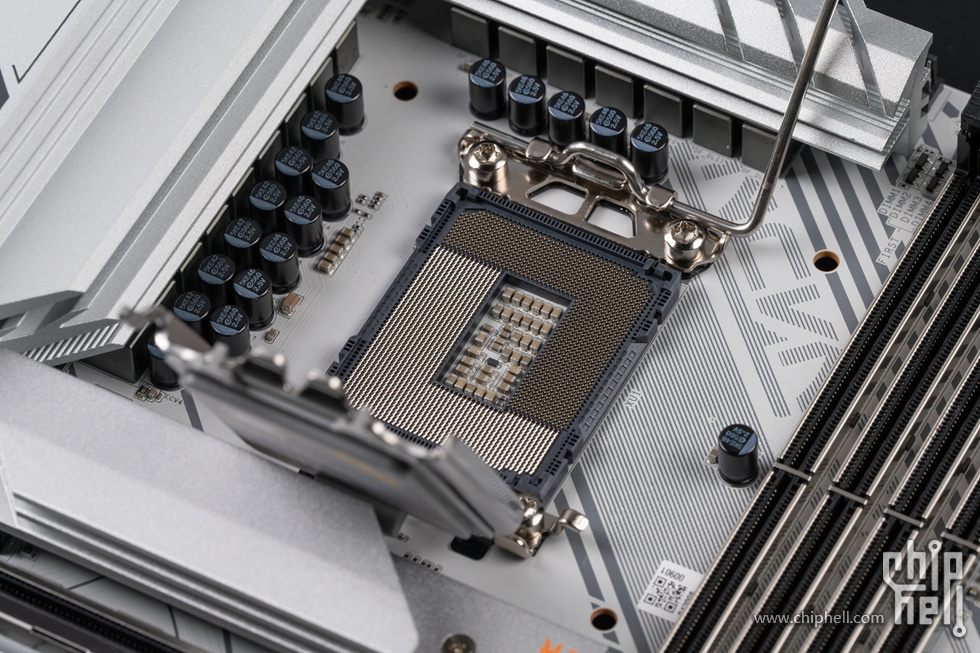

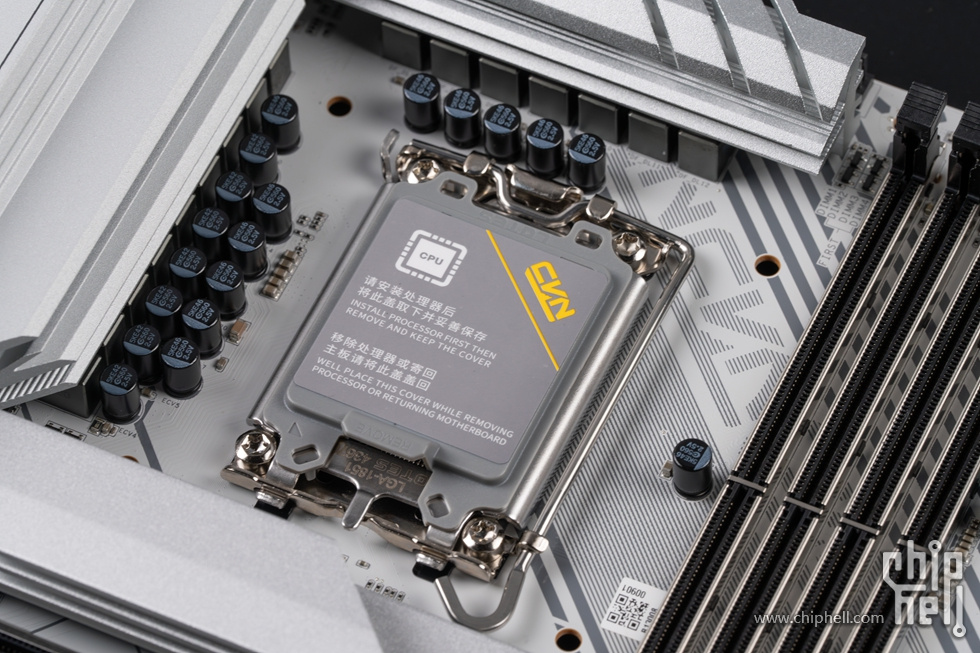

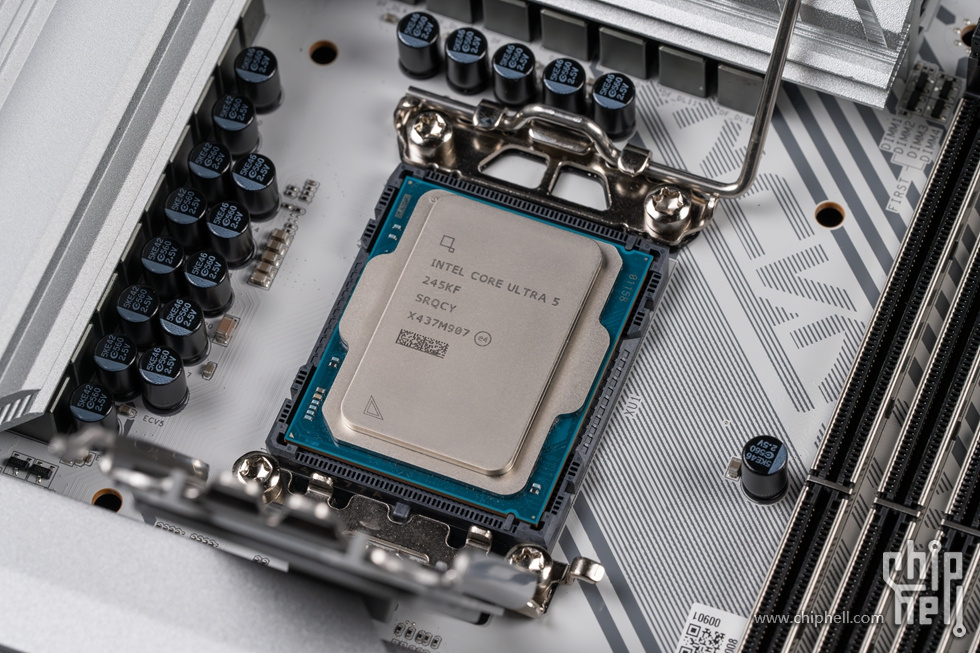

LGA 1851插座，支持全新英特尔酷睿ultra系列处理器，本次装机使用ULTRA5 245KF。

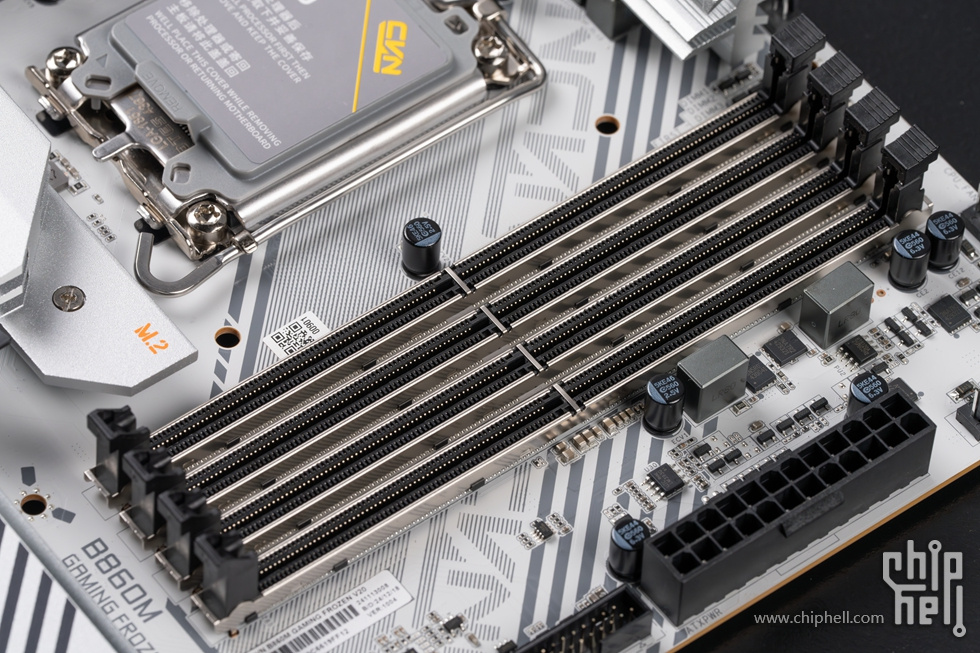

配备4条DDR5插槽，支持最高 DDR5 9200+ OC频率，单条容量48GB，总容量可达192GB，插槽采用金属加固设计以提升稳定性。



前置TYPE-C与USB3.0接针特写。



四个SATA硬盘接口，采用90°侧置。

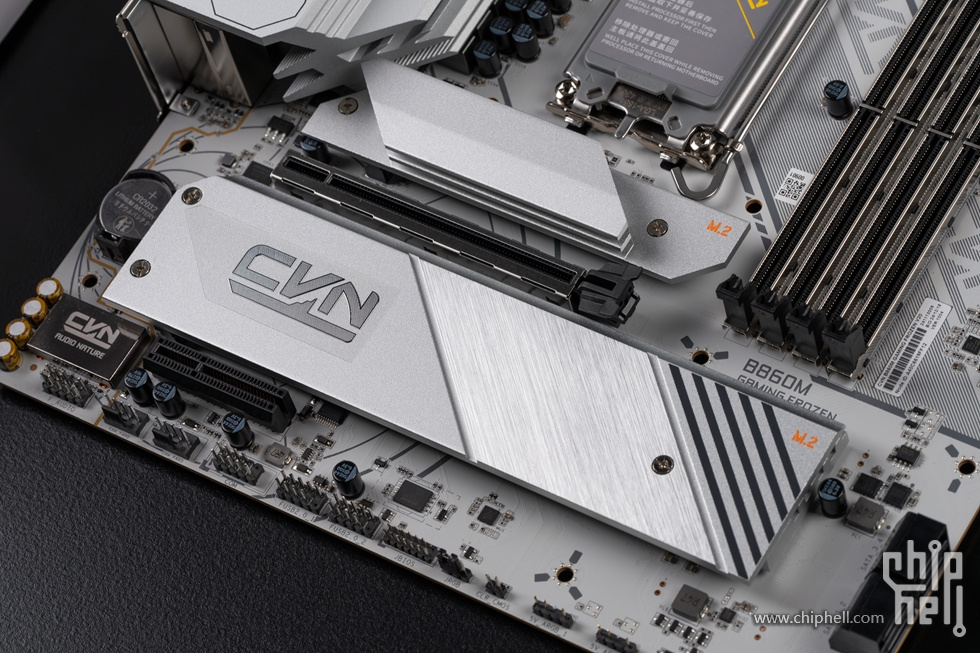

M.2固态位置以及芯片组进行了全面金属装甲覆盖，用料非常充足，刻印有七彩虹“CVN”LOGO。



M.2固态散热装甲均配备了导热垫。




拆下主板马甲，可见主板提供了3个M.2接口，其中1个PCIe 5.0x4（支持2242/2260/2280），2个PCIe 4.0x4（2242/2260/2280/22110）。

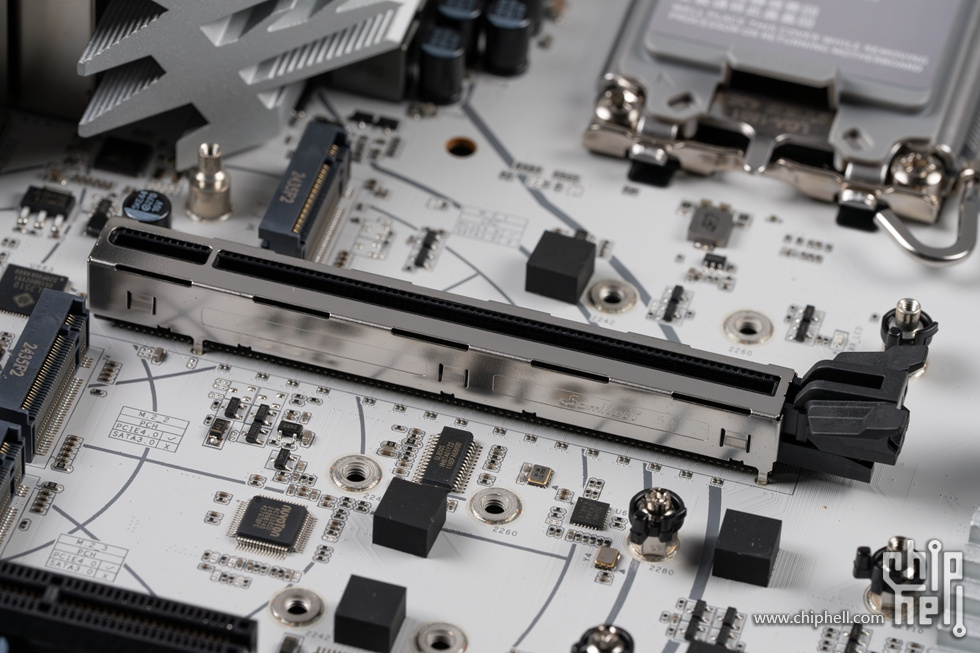

PCIE5.0显卡插槽进行了金属加固。



音频芯片在主板左下角，拥有CVN金属屏蔽罩，Realtek ALC897音频芯片。



主板底部提供了非常丰富的接口配置。

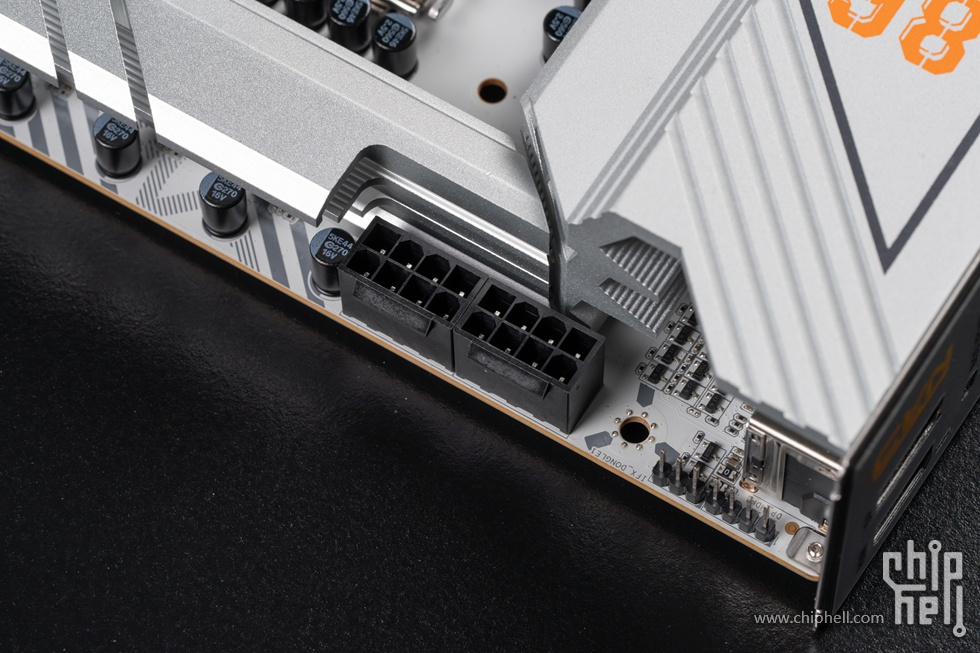

主板CPU双8PIN接口。



主板IO接口，标志性的CVN银色挡板设计，接口依次为DP1.4，HDMI2.0，BIOS更新按钮，4个5G USB接口，1个20G Type-C接口，1个5G Type-C接口，4个10G USB接口，2个USB2.0接口，1个2.5G有线网卡，WIFI6无线接口，以及音频接口。

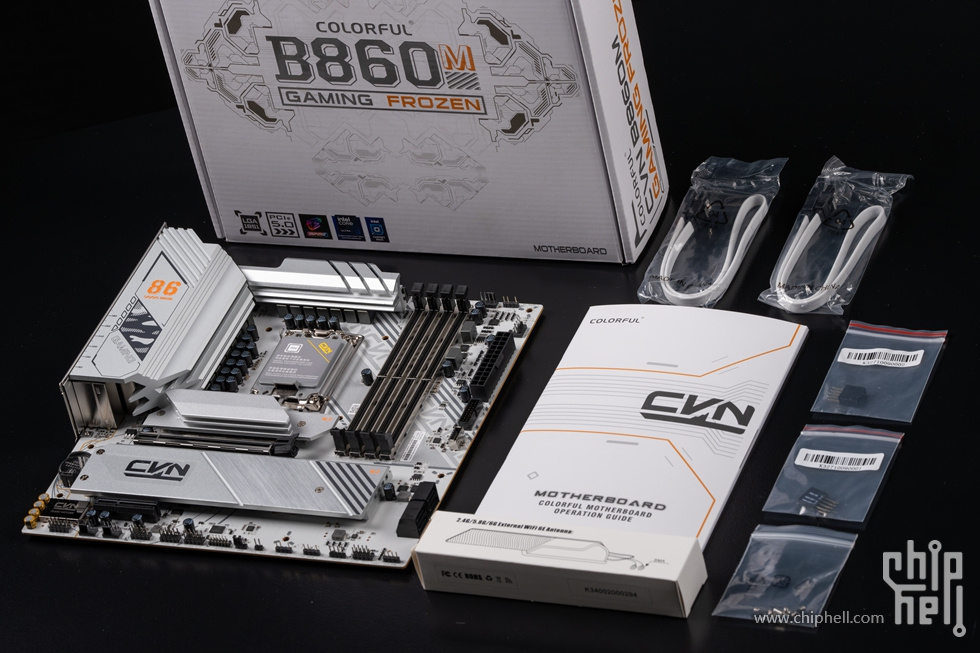

主板配件如上图，两个SATA硬盘线，说明书，WIFI天线以及螺丝。



内存来自Asgard 雷神·索尔 6800 C32。



盒子内部为大面积开窗设计，内部采用海绵填充，雷神索尔封印在其中。

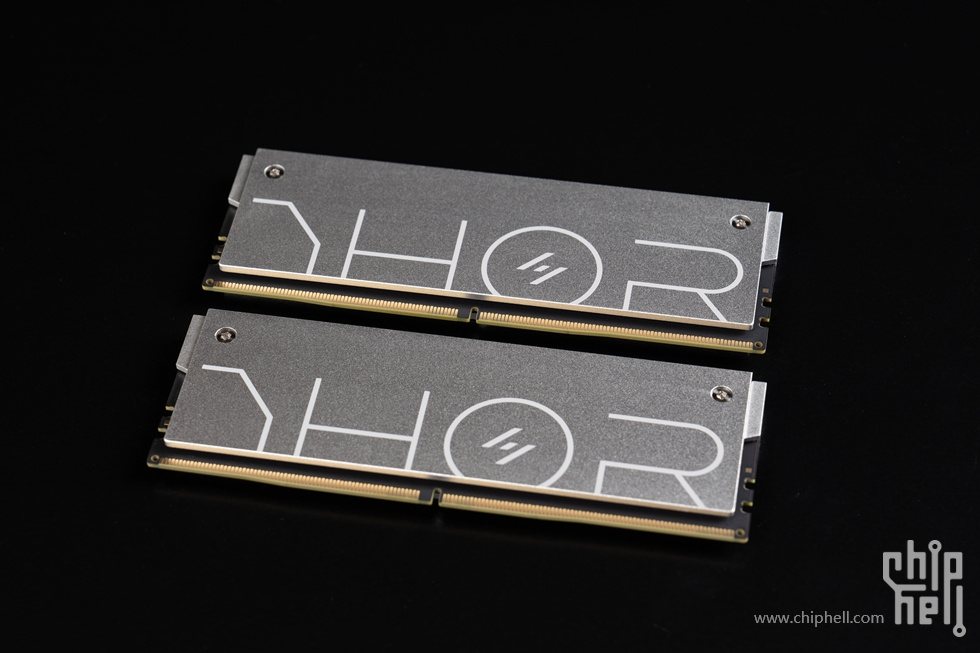

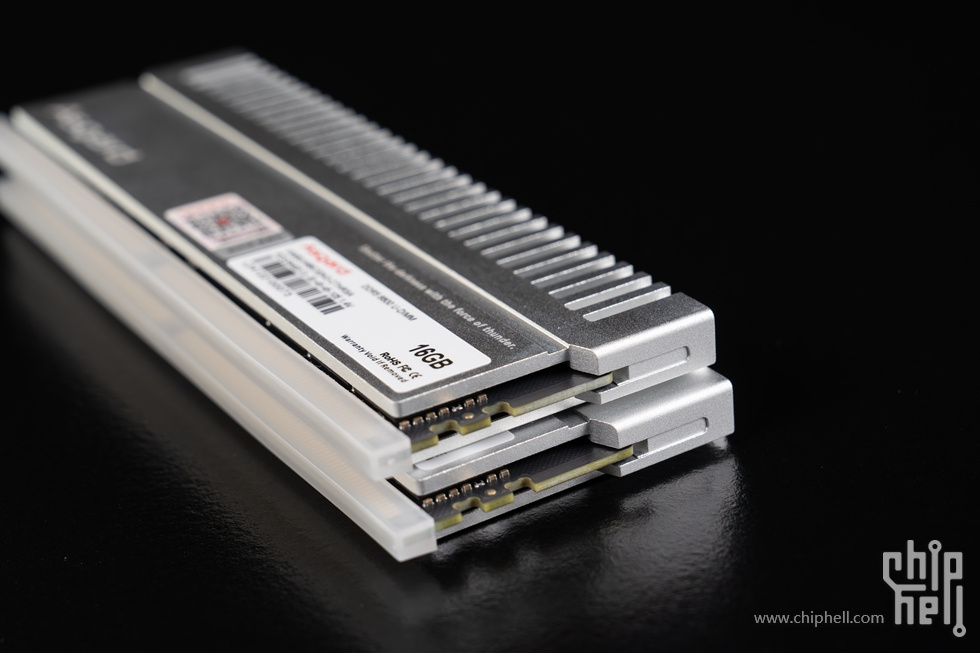

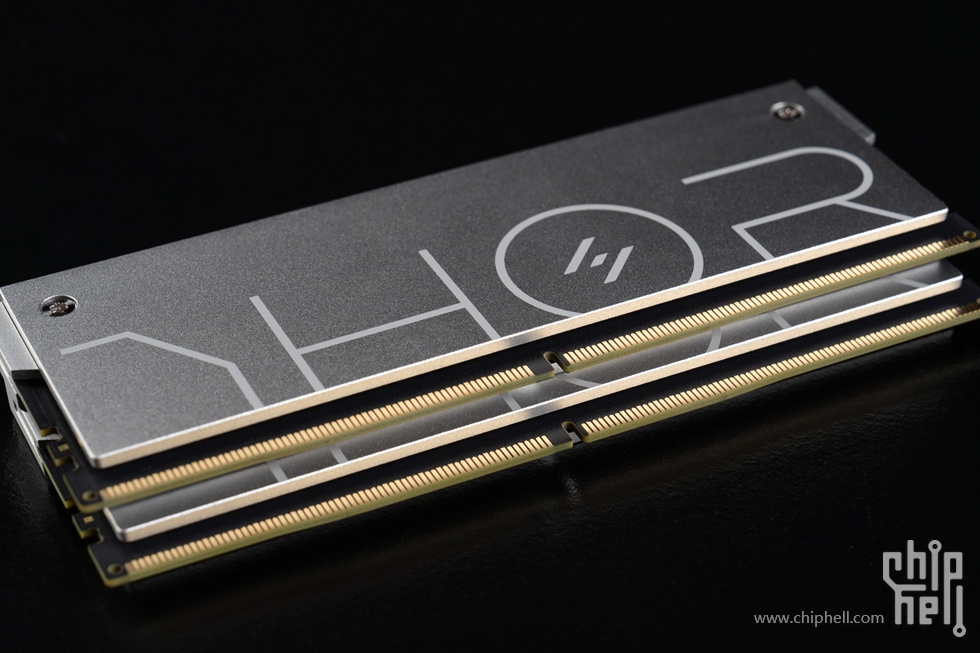

拿出内存本体，雷神索尔采用高目数细腻喷砂加氧化工艺，为玩家们带来细腻的金属质感，上面刻印有“Thor”logo。

顶部印有“Asgard”logo，左右非对称设计，装在机箱内工业味十足。

在散热片上设计多操锯齿状散热鳍片，与机箱风道加大接触面积形成冷热能量交换，带来优秀的降温散热效果。

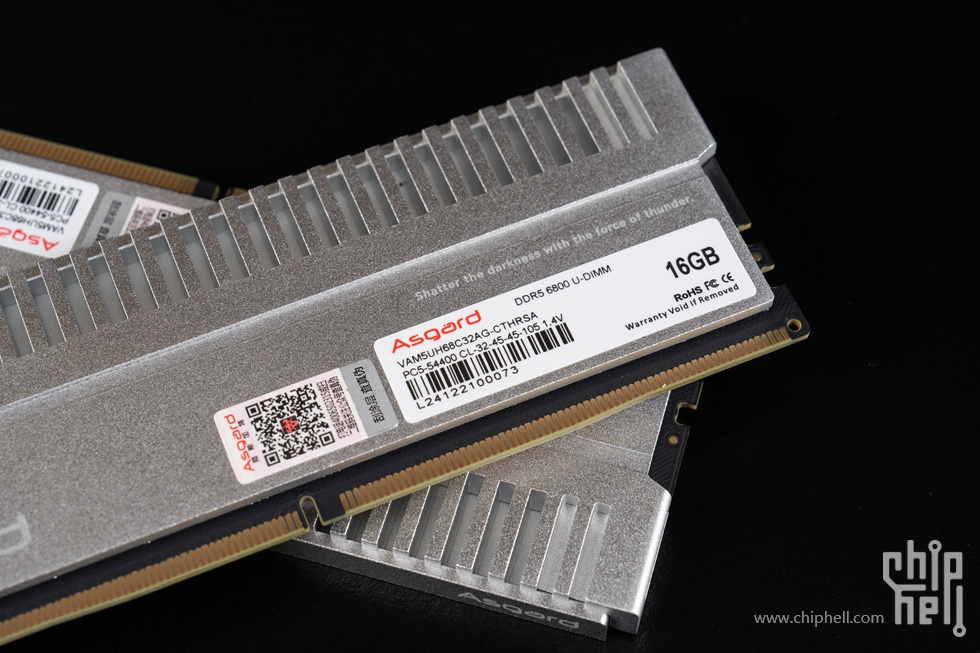

内存一侧贴有产品参数标签，内存参数 6800Mhz 32-45-45-105 1.4V，支持INTEL XMP3.0以及AMD EXPO。




内存马甲为全包覆无光设计，采用2mm厚度的铝制散热片，结合高规格矽硅脂导热胶为内存带来优秀的散热能力。



散热来自ALSEYE奥斯艾风冷 i600Pro。

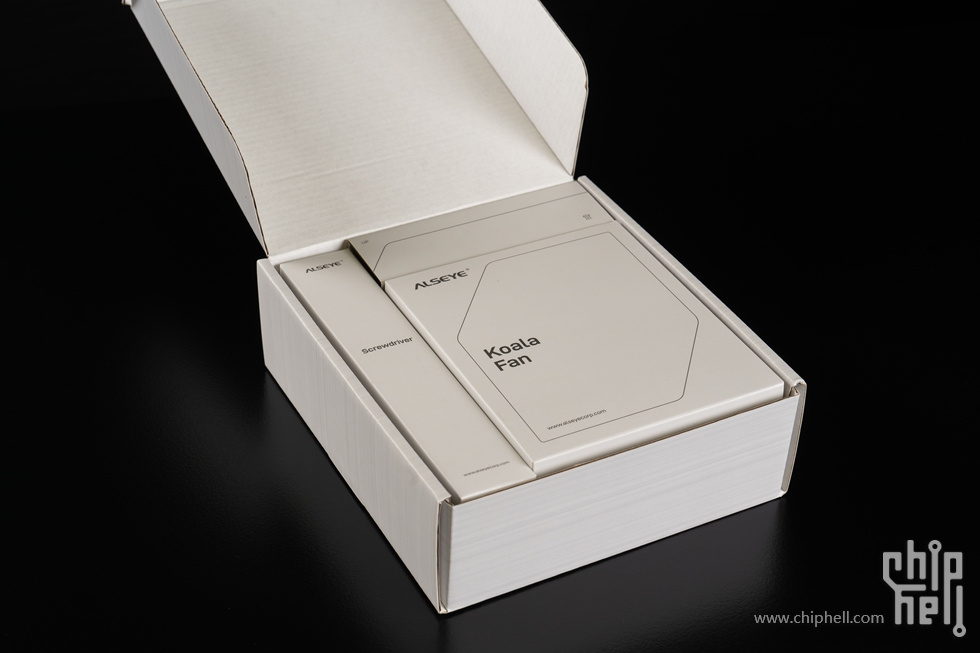

包装十分新颖，采用分层包装设计，拿起顶盖即可看到散热本体与配件包分层封装在盒子内部。



配件盒内配有一把螺丝刀。



配件与所扣具一览。

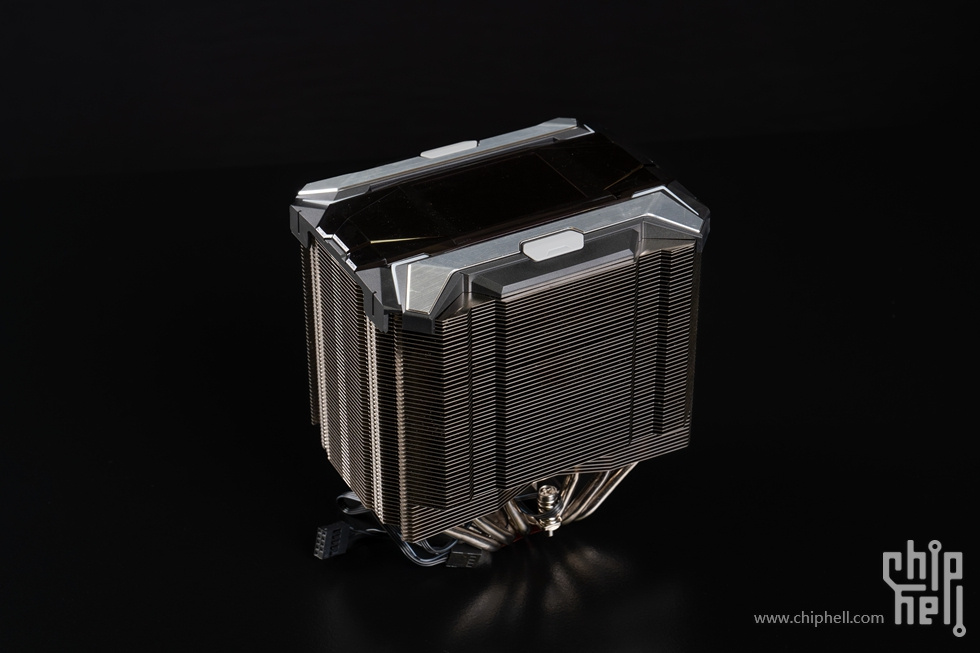

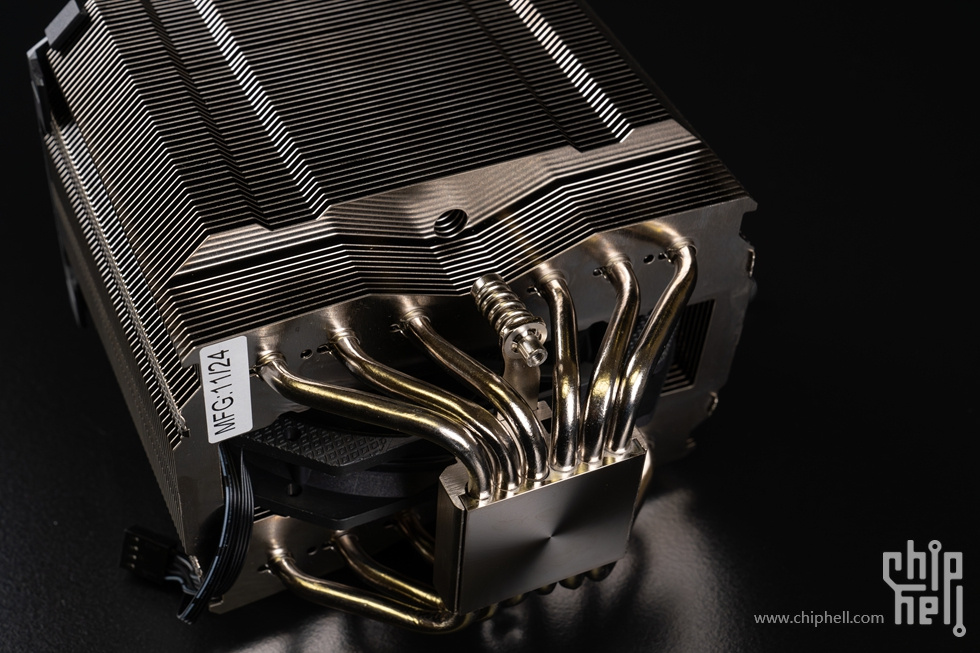

采用双塔式结构+6根复合烧结铜管，热管直触工艺优化导热效率。

散热鳍片采用铝制镀镍工艺，防氧化且提升质感；整体高度158mm。

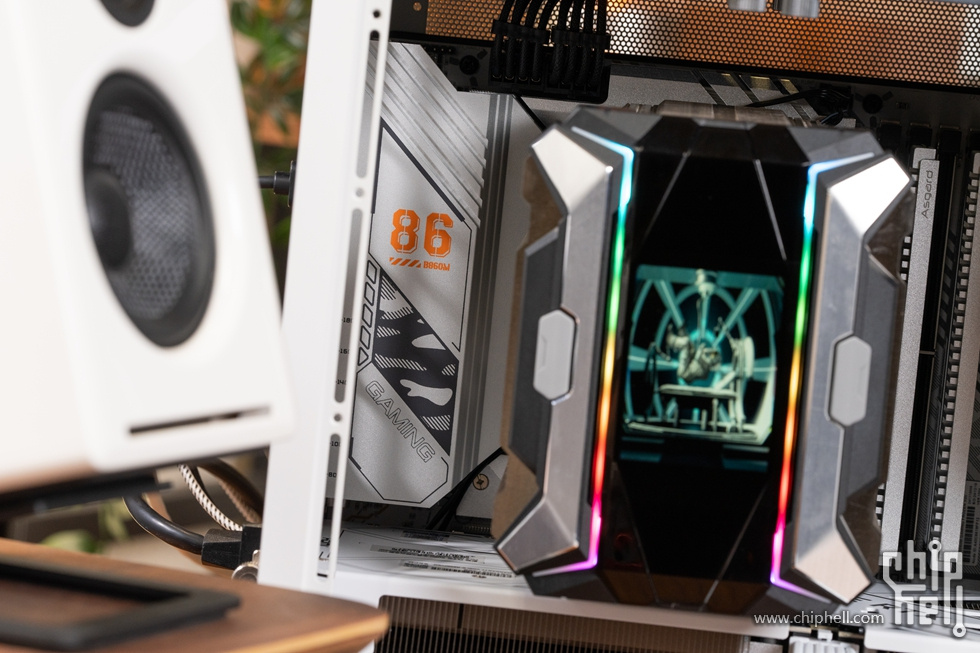

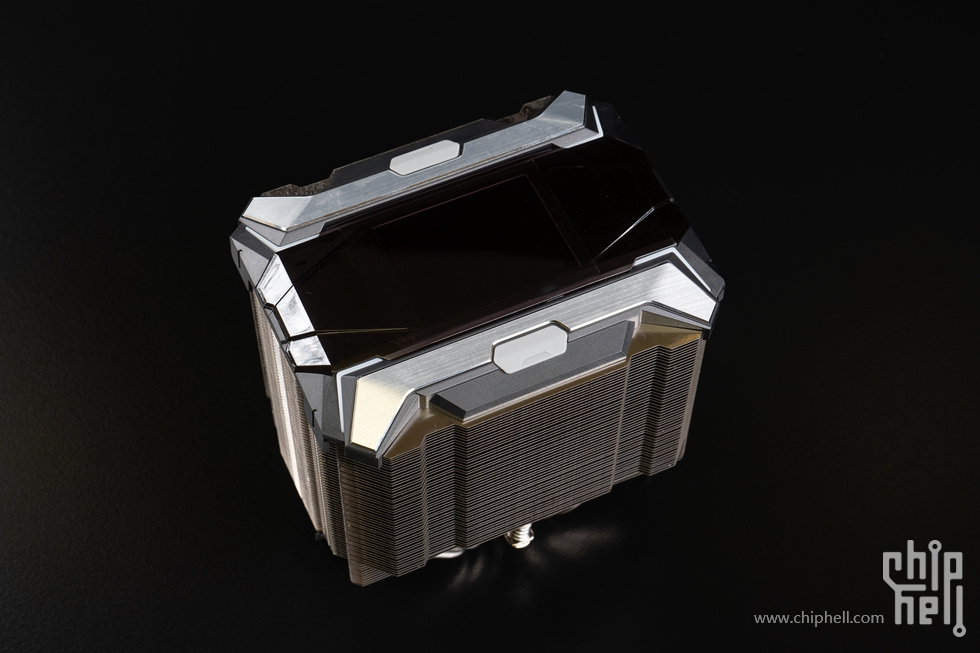

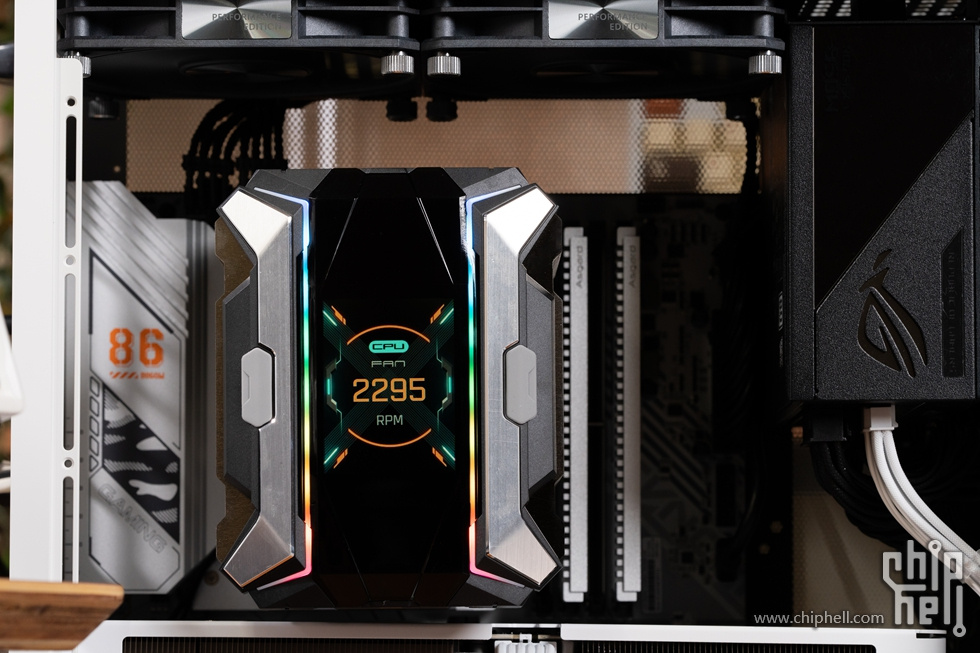

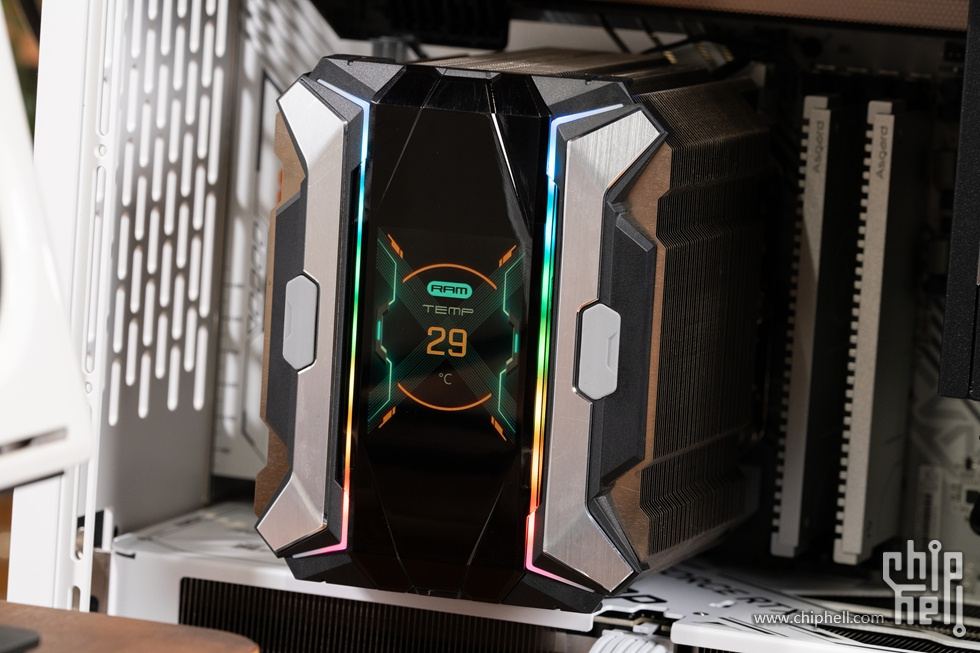

机甲风格外观，顶部配备了2.83英寸高清显示屏，支持自定义显示内容（如温度、时间、动图），通过软件可上传个性化图片或文字，并且支持ARGB灯效同步主流主板，大大提升可玩性。

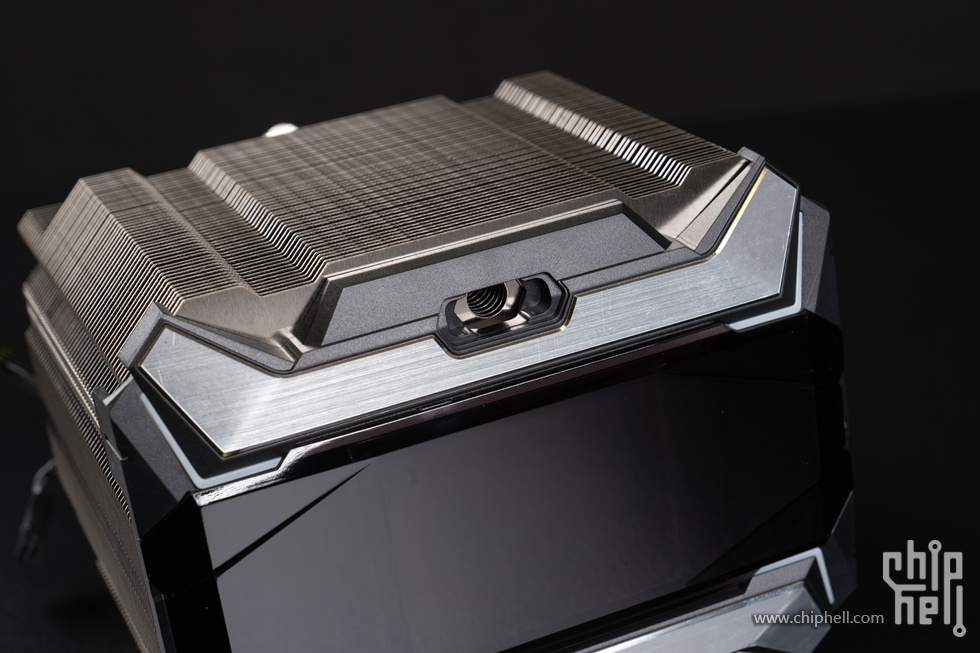

顶部盖板采用银色拉丝工艺设计，质感十足。

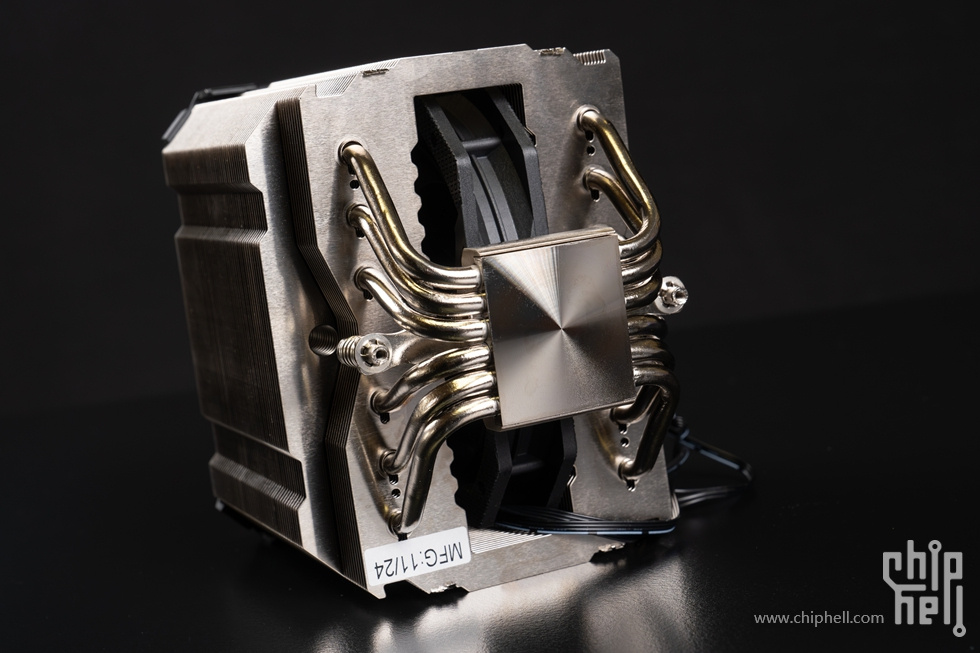

采用铜底焊接CNC微球面工艺精雕铜底座，大幅提高散热效率。

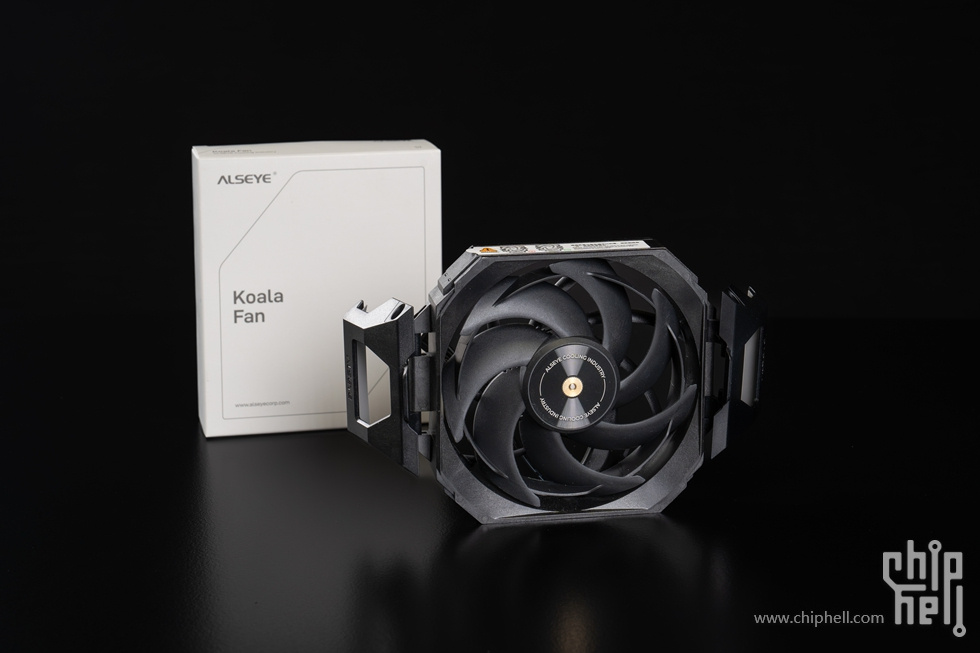

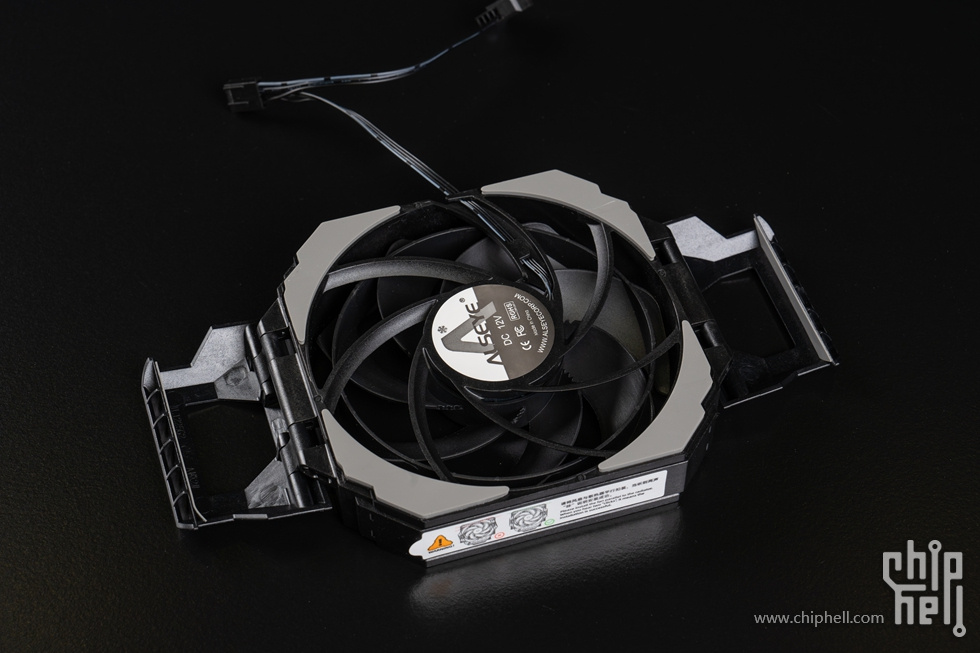

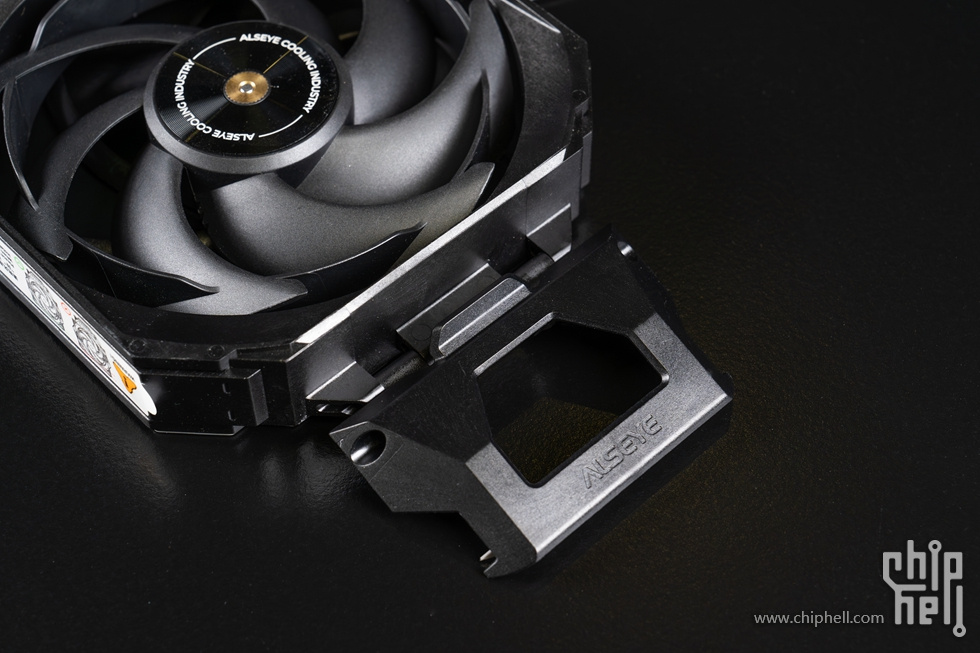

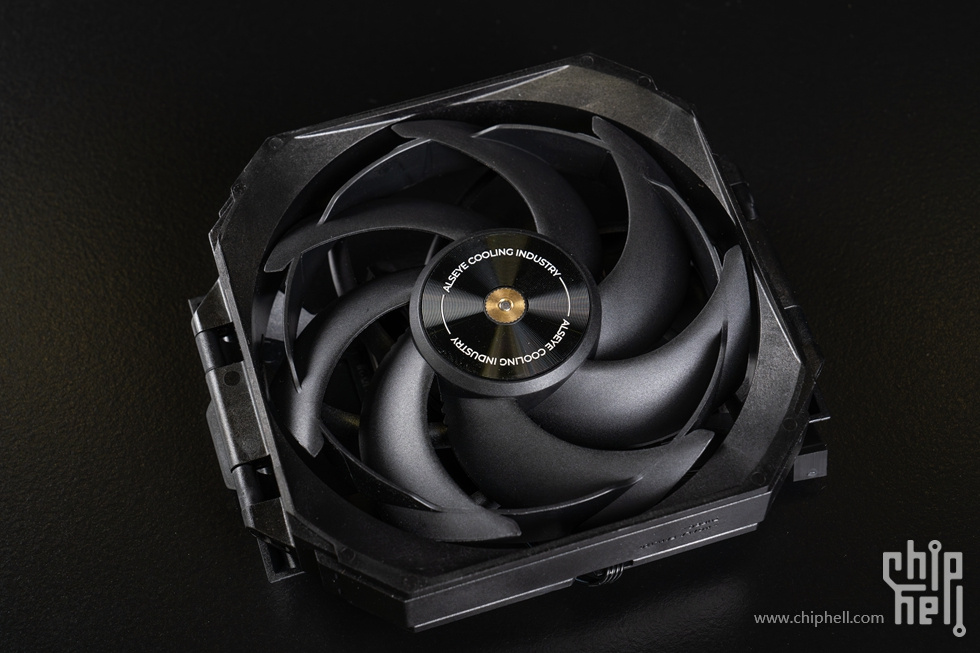

配备12cm风扇，采用了独特的拉扣设计，优化风扇安装体验，让风扇位置调节更加便捷。



采用高平衡、低噪音、环形设计扇叶，有效降低扇叶与扇框的风切噪音，提供900~3000RPM转速，满载风噪≤45dB。



内存兼容性很好，在标准安装情况下支持42.5mm内存高度，风扇可上移至最高位置，能支持50mm内存高度。

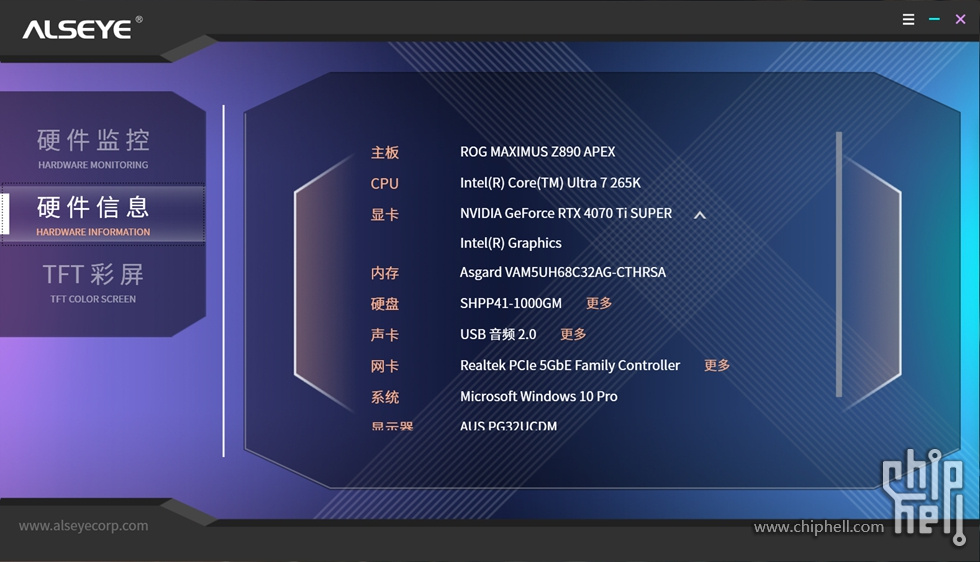

散热提供了独家软件，可显示硬件实时信息，以及对屏幕进行个性化定制。

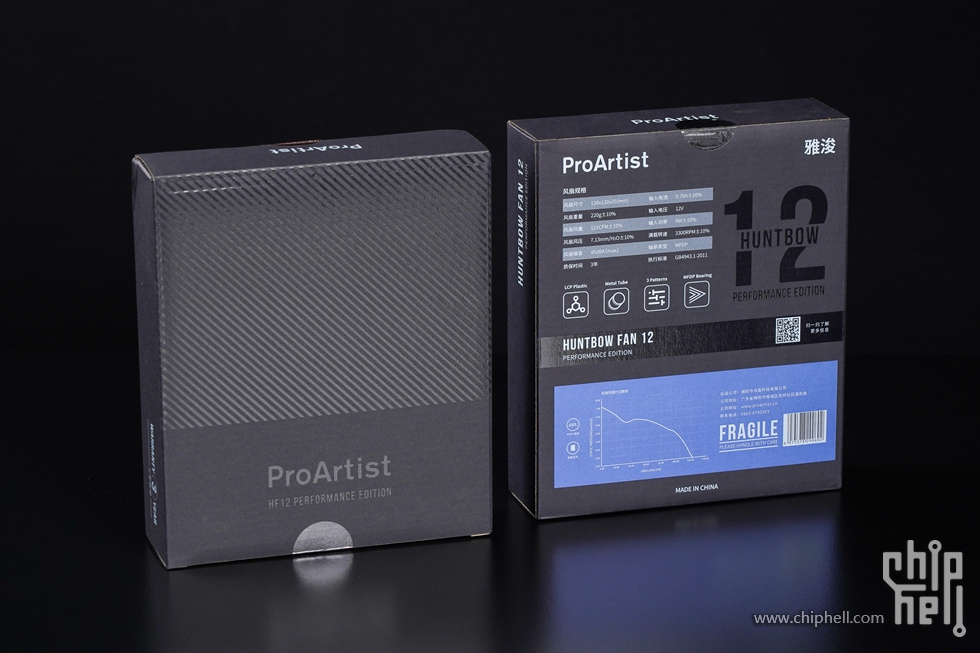

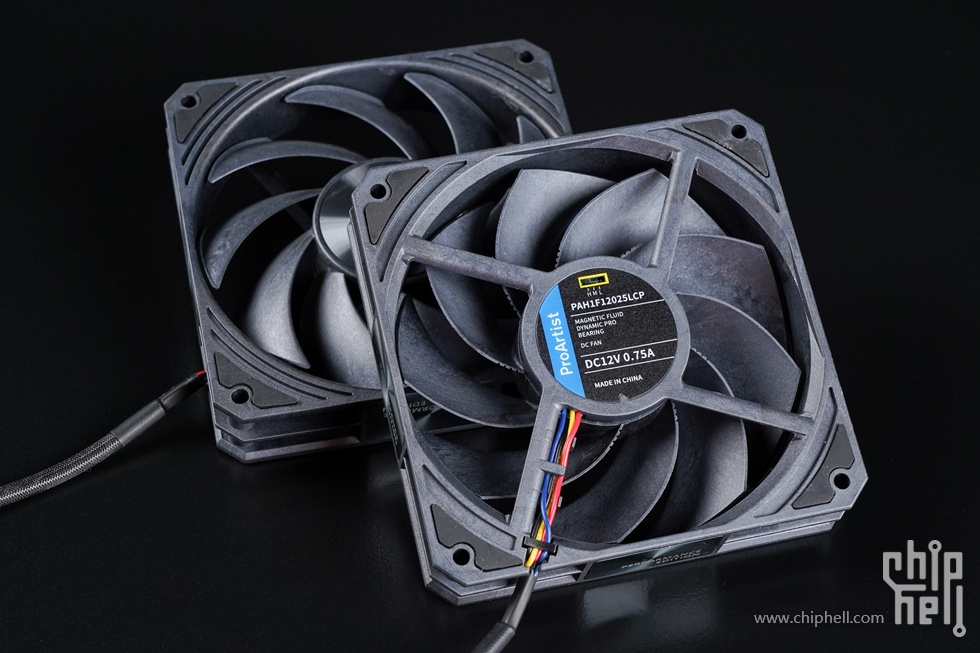

风扇选用雅浚ProArist HUNTBOW H12PE准工业级风扇。

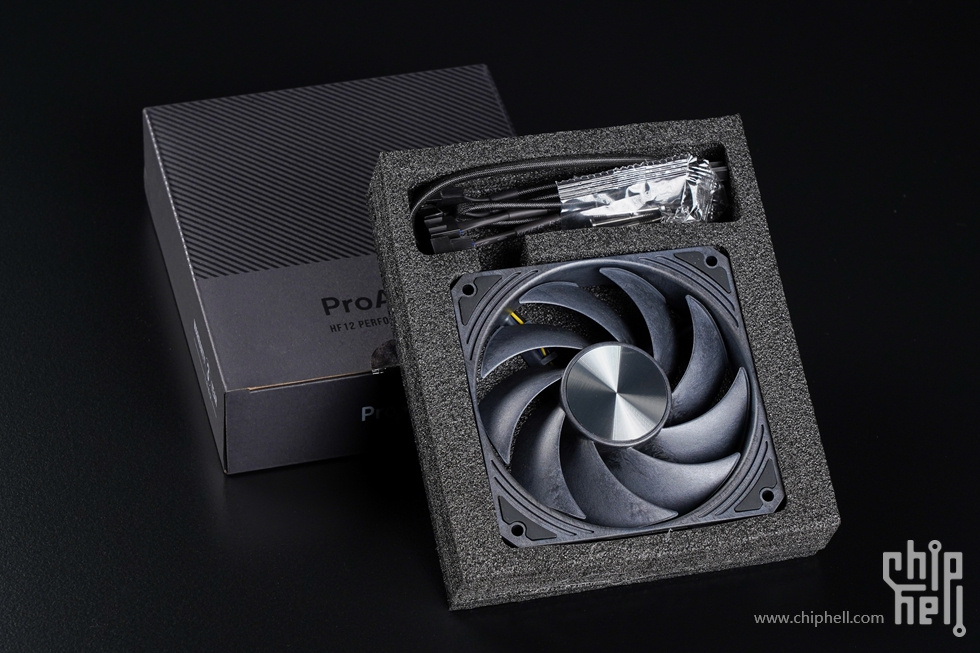

风扇配件一览，配备了一分二，延长线，以及冷排与风扇自攻螺丝。



风扇通体采用LCP材料打造，高速运转时不易变形，扇叶上有锯齿状纹路，每一个风扇都进行了动平衡校正扇叶，减少扇叶转动时产生的振动。

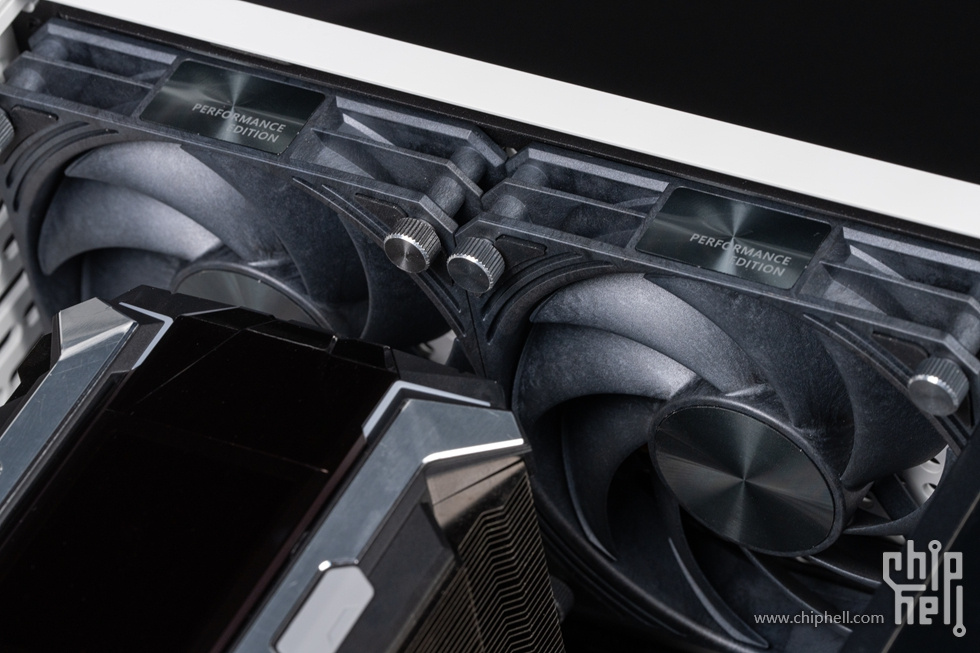

风扇四边有“PERFORMANCE EDITION”金属铭牌。



提供L.M.H三档转速调节，最高转速达到了3000RPM，四角配备了减震垫。

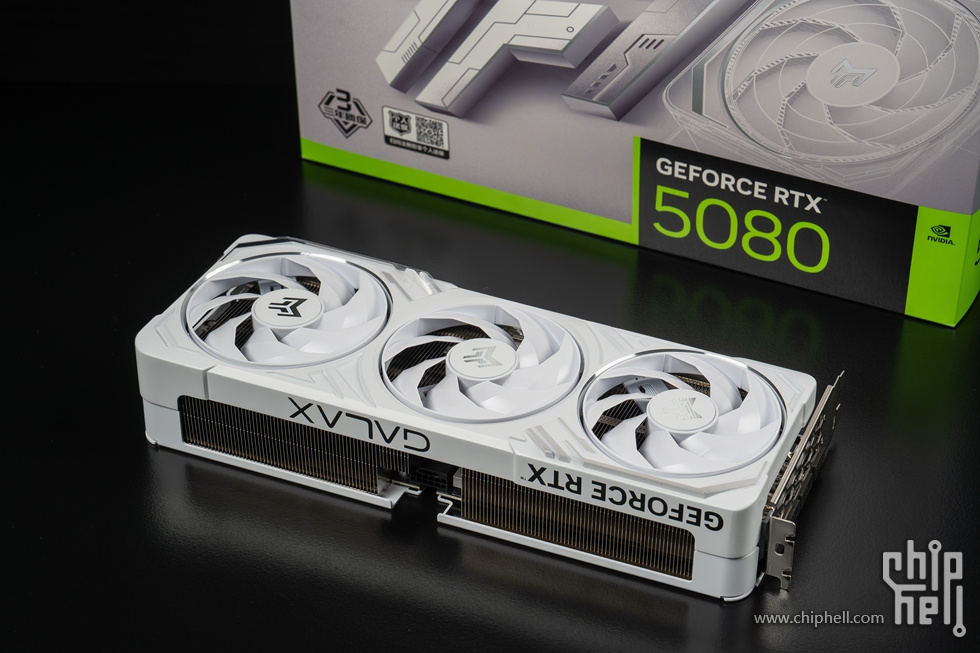

显卡来自影驰 RTX 5080 金属大师，外包装正面印有硬朗的「METALTOP」系列标识，黑白配色版本通过包装颜色直观区分，右下角为RTX5080型号标识。

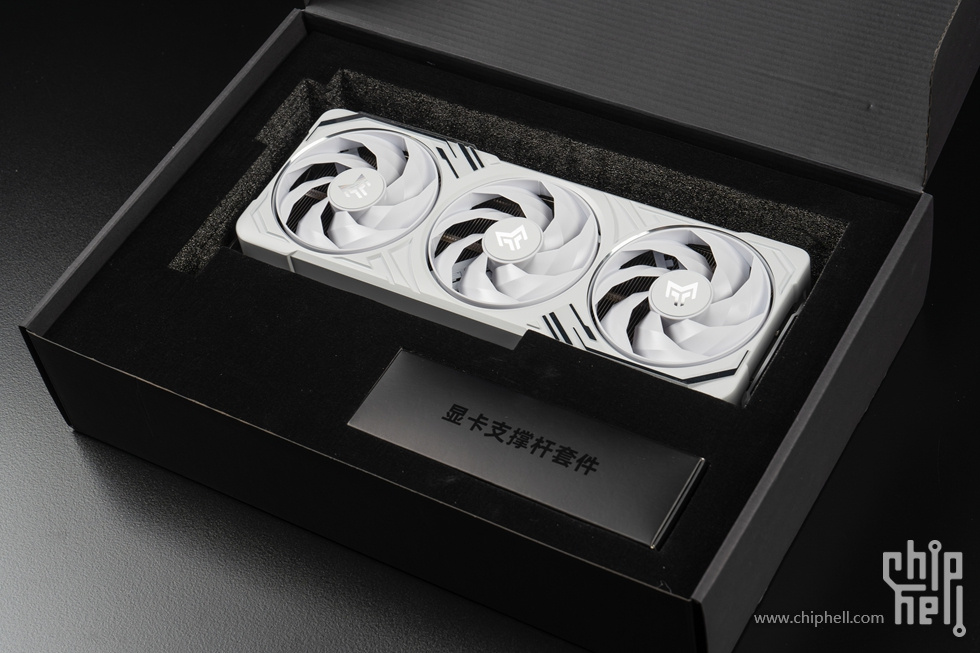

内包装采用定制EVA泡棉填充，右下角为显卡支架以及转接线配件盒。

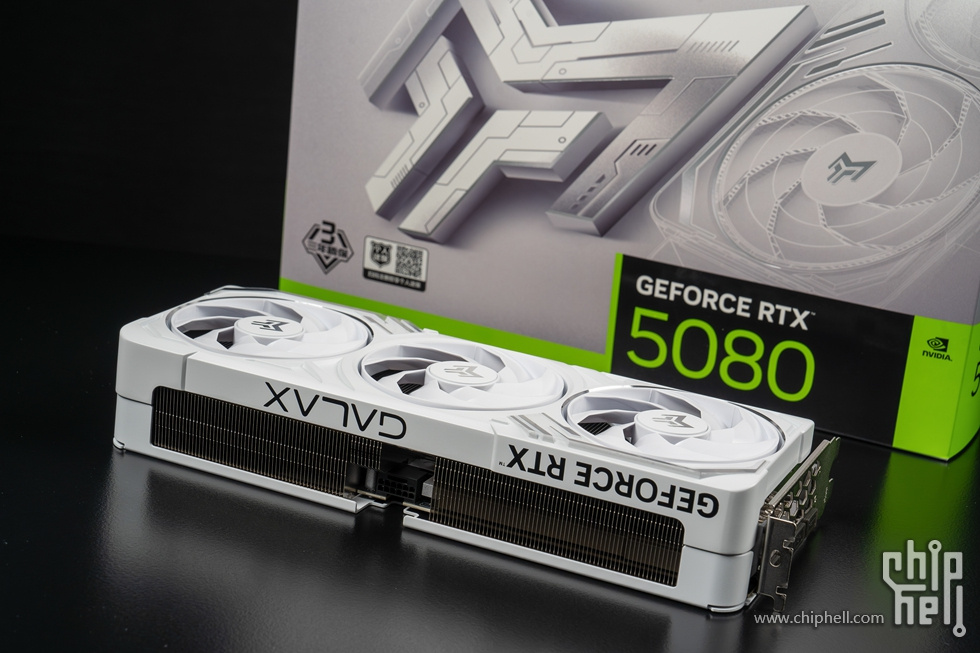

本体与转接线、显卡支撑架一览，显卡为全金属外壳覆盖，采用铝合金一体压铸成型工艺，表面雾面处理，搭配CNC高光亮边和浮雕纹理，黑白双色可选，整体风格相较于上代直板硬朗风格，本代采用圆润设计。



显卡两侧为大面积开孔设计，内置7根复合热管加均热板设计，整卡功耗360W，确保散热性能，尺寸为316.5×135.1×56mm（2.5槽厚度），相较于小机箱来说，尺寸还算不错。



采用无RGB灯效设计，背板为金属拉丝工艺，印有金属大师“METALTOP”LOGO，尾部有贯穿式散热开孔。



显卡为全包覆设计，尾部有两个螺孔，可用于显卡固定。



寒光星β散热器，配备3把90mm霜环风扇（7片三折扇叶），支持智能启停。



提供3×DP 2.1b（支持4K@480Hz无DSC）和1×HDMI 2.1b接口，接口方面也随着50系列终于来到了全新世代。

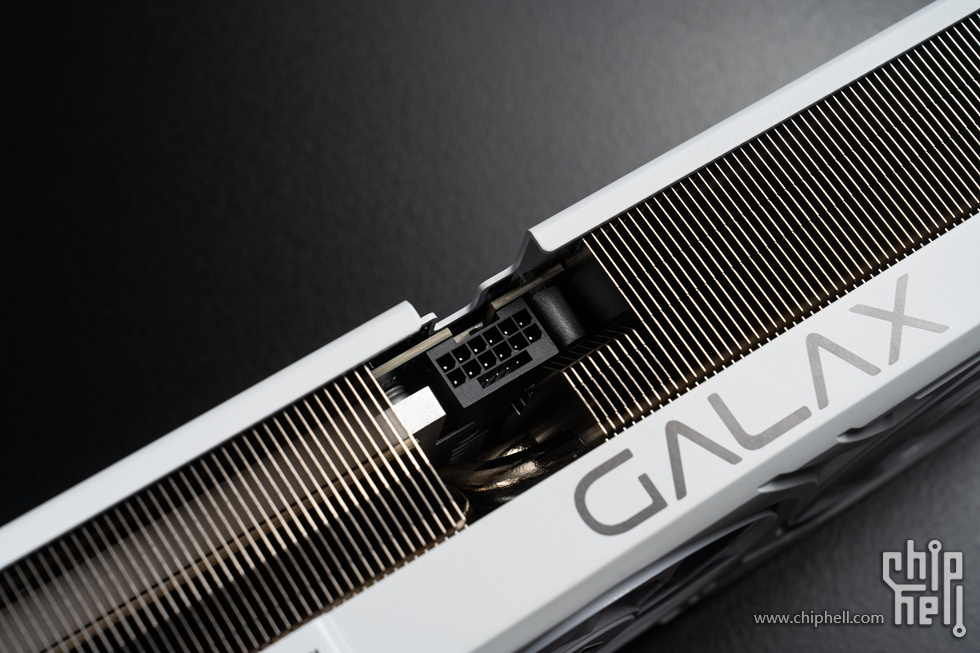

12层非公版PCB，12+4+3相供电，采用12V-2×6接口支持600W输入。

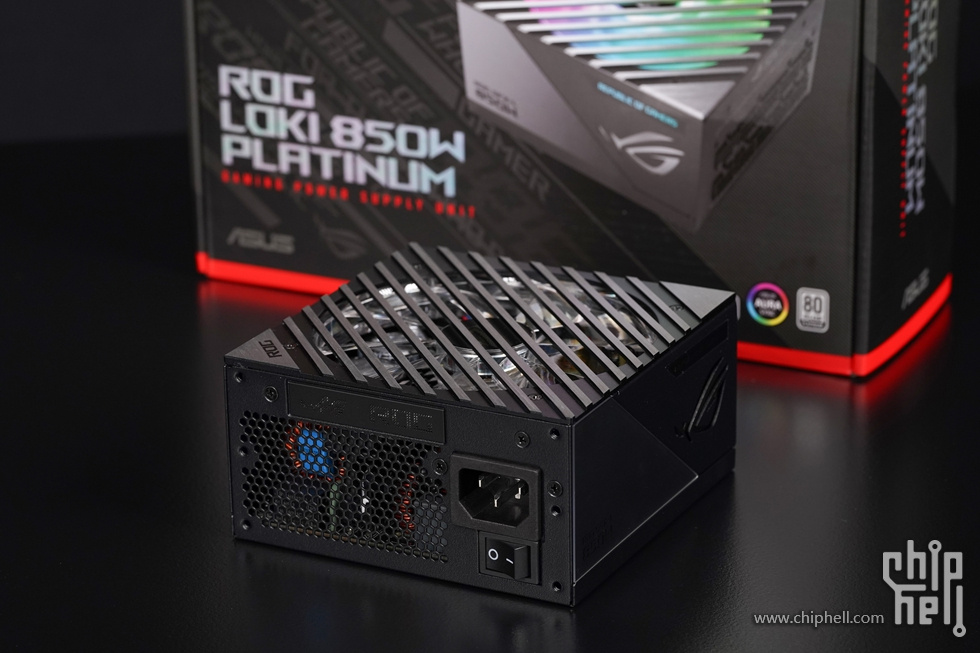

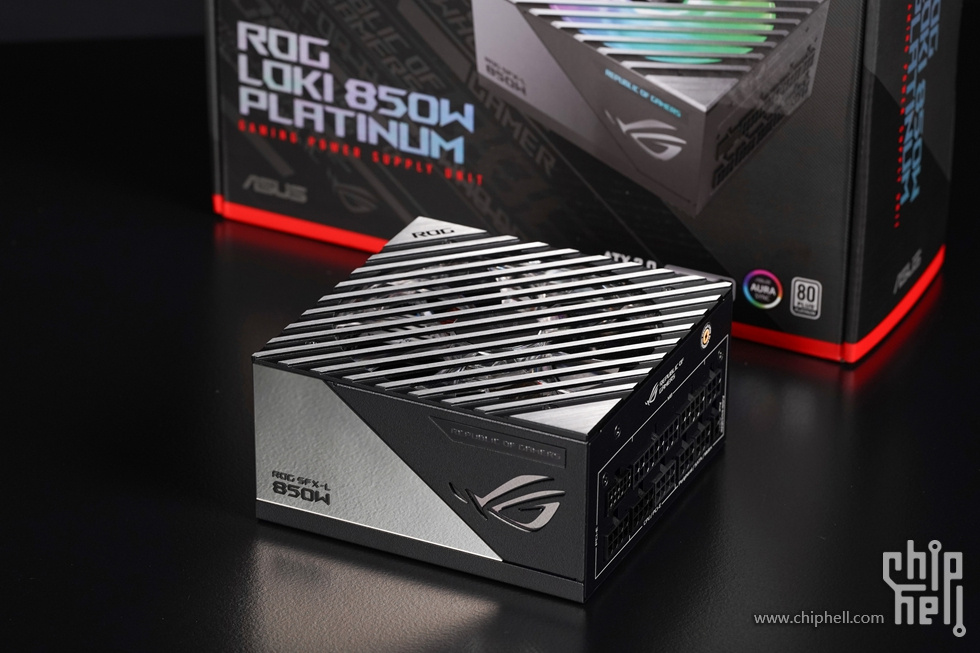

电源来自华硕ROG LOKI 850W SFX-L  ATX3.0白金牌电源。



电源自带线材为压纹线，线材柔软纤细，方便走线，且为玩家们配备了魔术扎带。



电源尺寸为： 125mm x 125mm x 63.5 mm，采用SFX-L紧凑方案，因此可以轻松的塞入空间狭小的平台中。通过了白金效能认证，最高92%效率转换。还提供新PCIe 5.0/ATX 3.0新规范供电输出（16Pin），单路可以输出600W，支持RTX 40系列显卡。

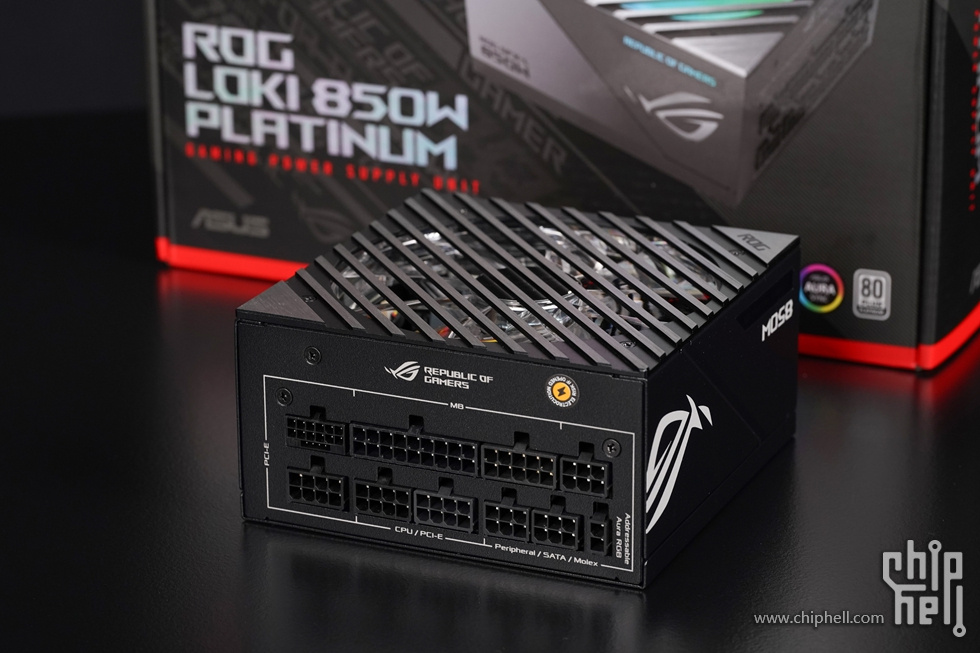

电源采用全模组接口设计，提供了3个8pin接口用于扩展CPU 4+4pin与PCI-E 6+2pin供电，有3个6pin则用于扩展SATA供电以及D型4pin供电，同时提供有1个12+4pin的原生12VHPWR线材接口，可用于扩展600W功率的12VHPWR供电接口，也可以通过标配的转接线扩展为两个PCI-E 6+2pin供电接口。



电源一侧有850W标注，并且有一硕大的ROG LOGO。



AC输入带有独立开关。



铝制的风扇格栅显得高档醒目，下方安装的则是12015规格的轴流式风扇，扇叶末端带有风扇环，据称有提升风速和风压的作用，以达到强化散热的效果。此外风扇采用的是透明框架与透明扇叶设计，支持AURA SYNC灯效同步，这也是目前ROG旗下唯一在风扇上提供ARGB灯效的电源产品。



ROG LOKI 850W 电源额定功率为850W，通过了80Plus铂金认证，采用单路+12V输出设计，其中+12V最大额定电流为70A，相当于850W输出功率，+5V与+3.3V最大额定电流均为20A，联合输出功率则为100W，支持100V至240V输入电压。

---

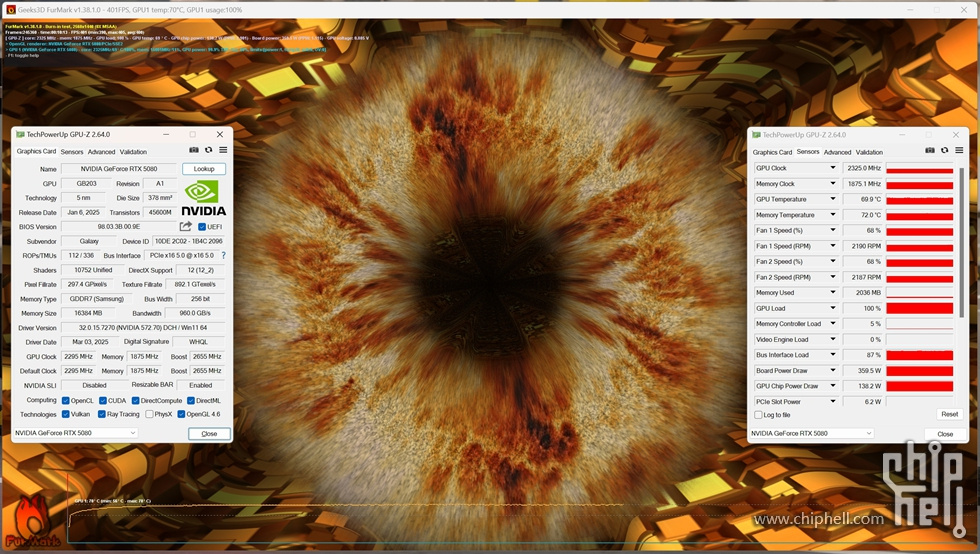

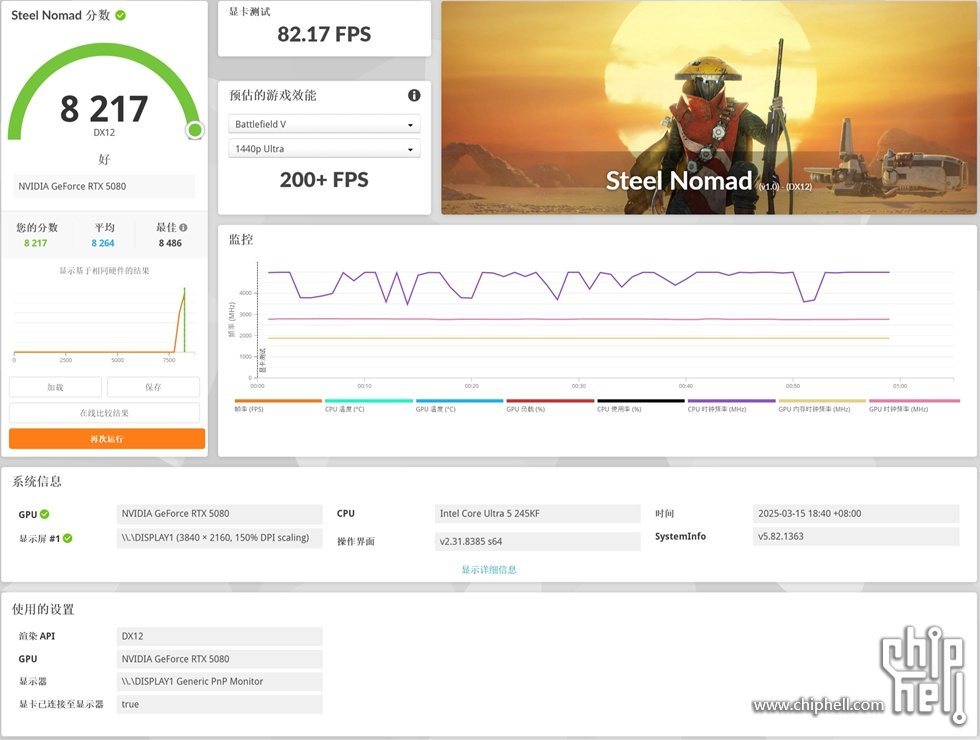

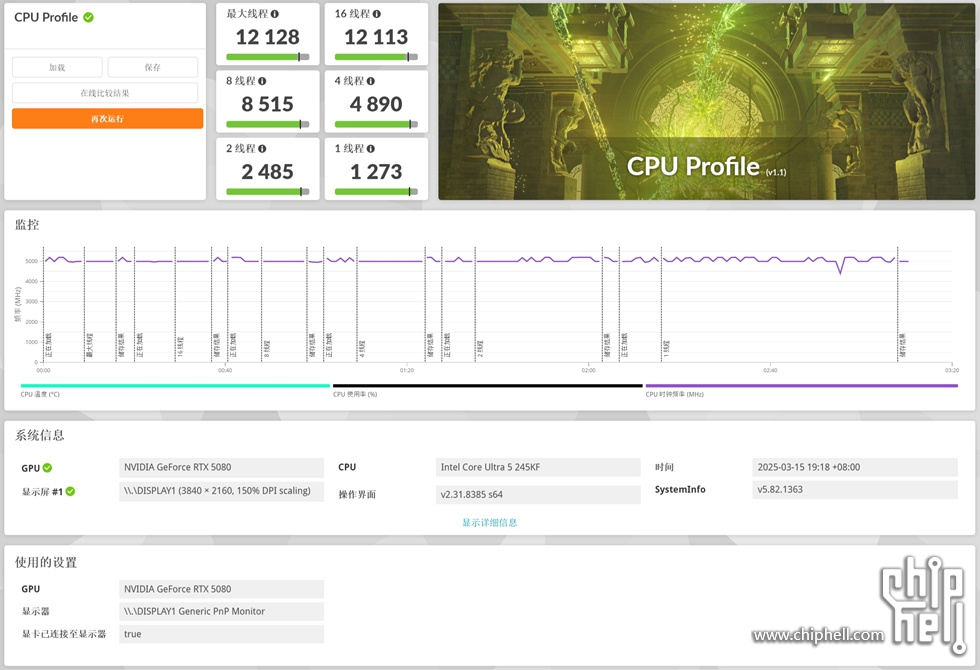

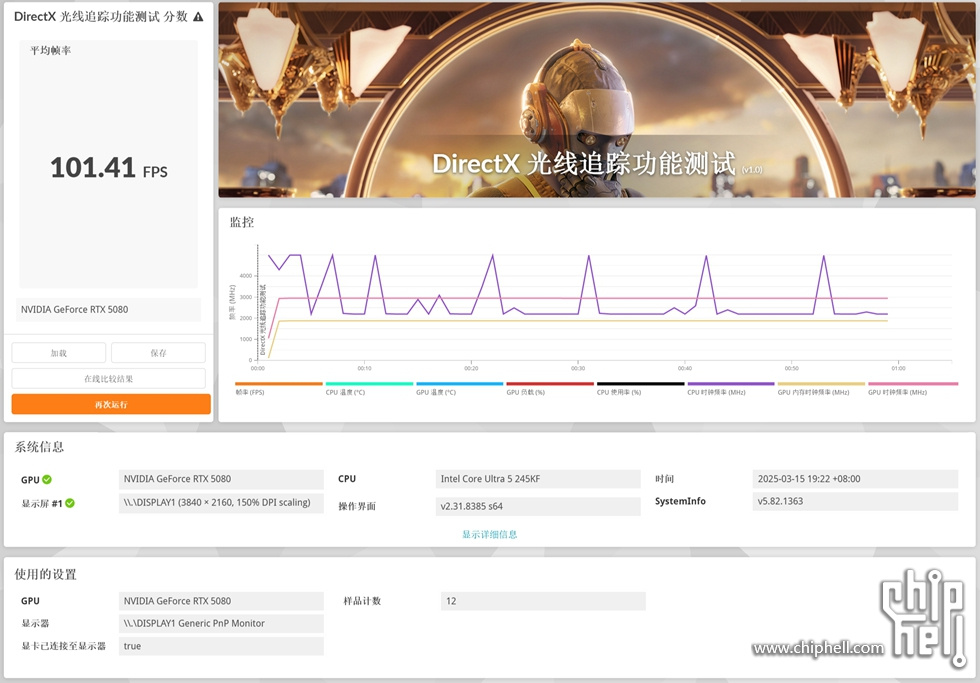

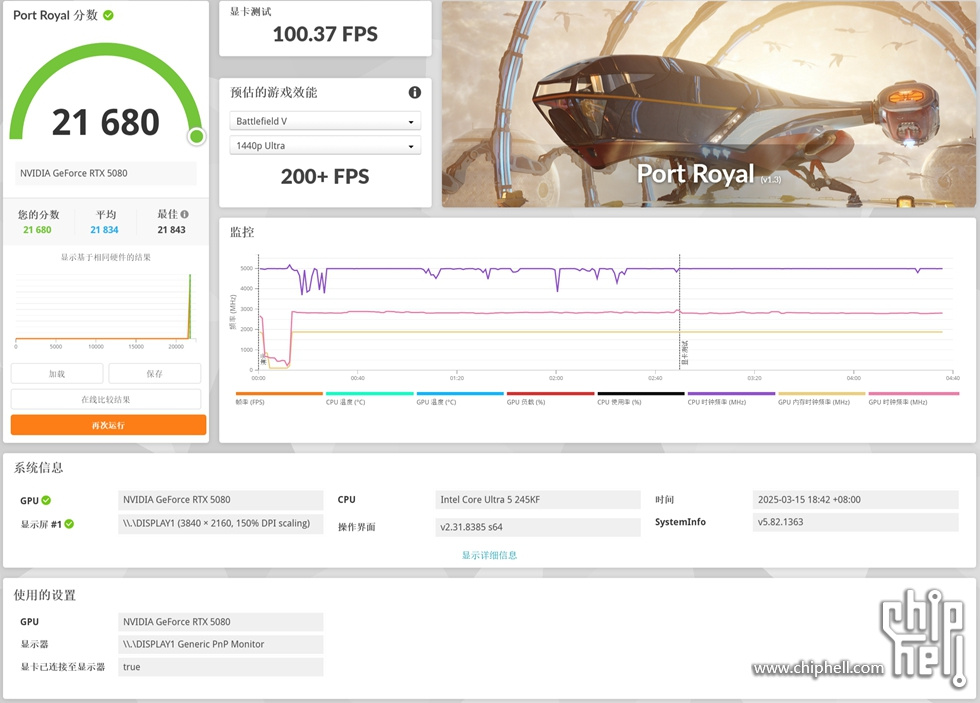

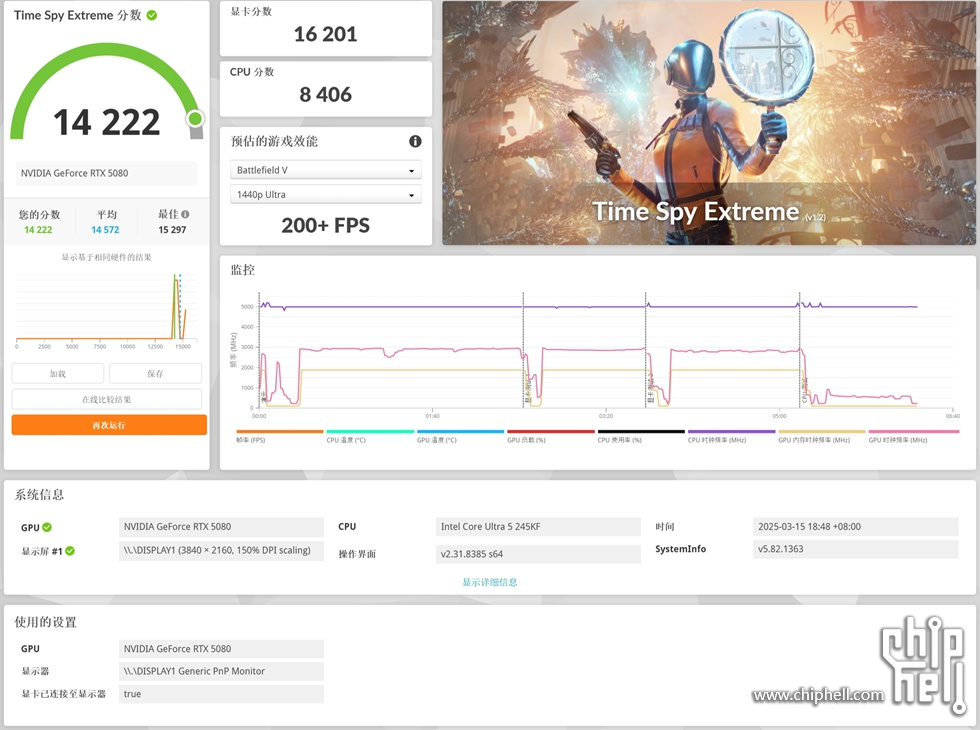

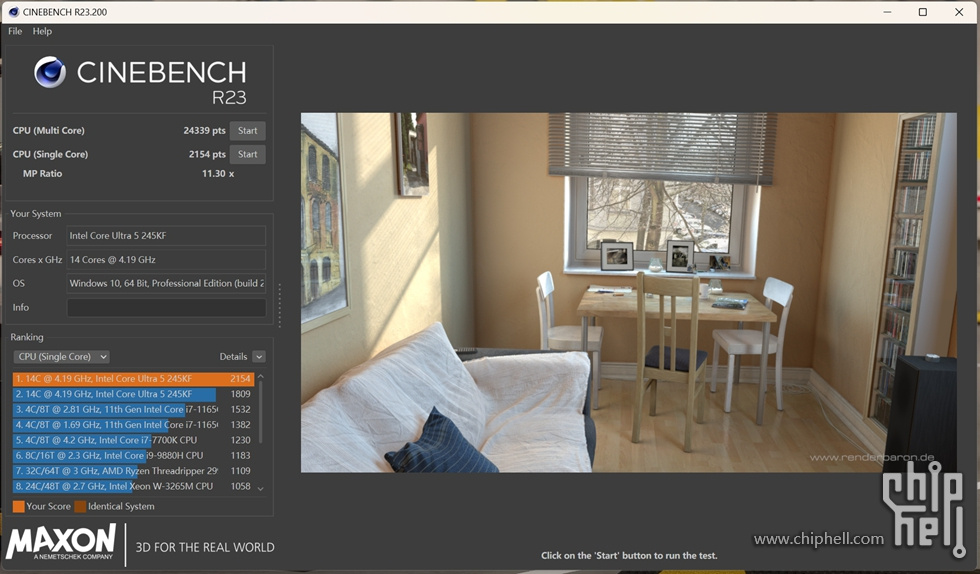

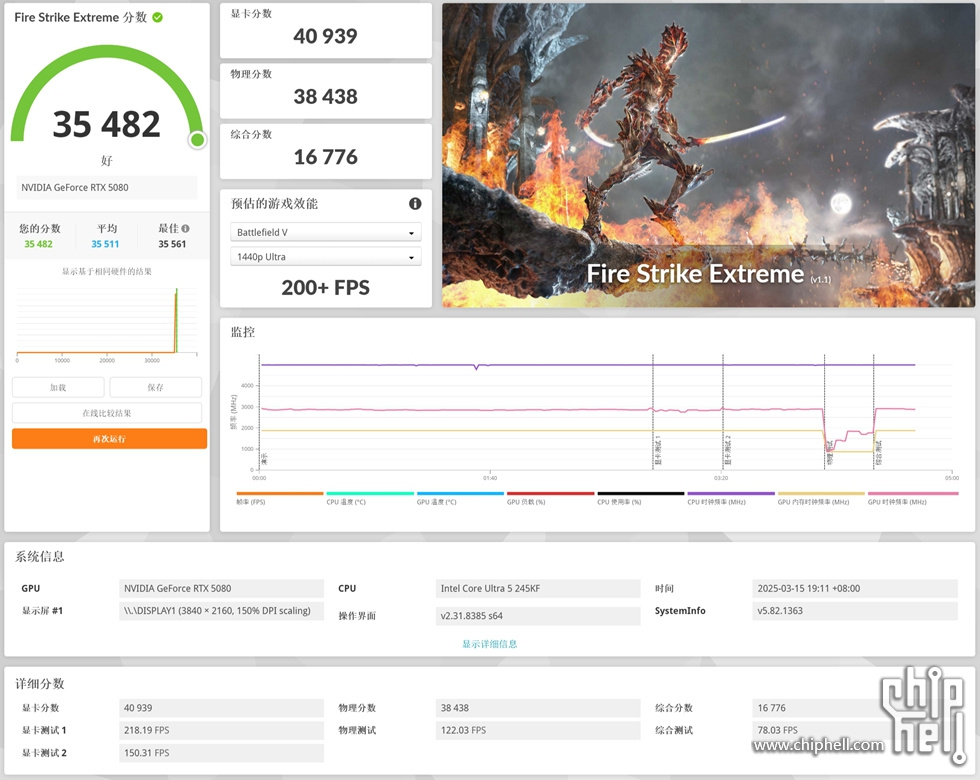

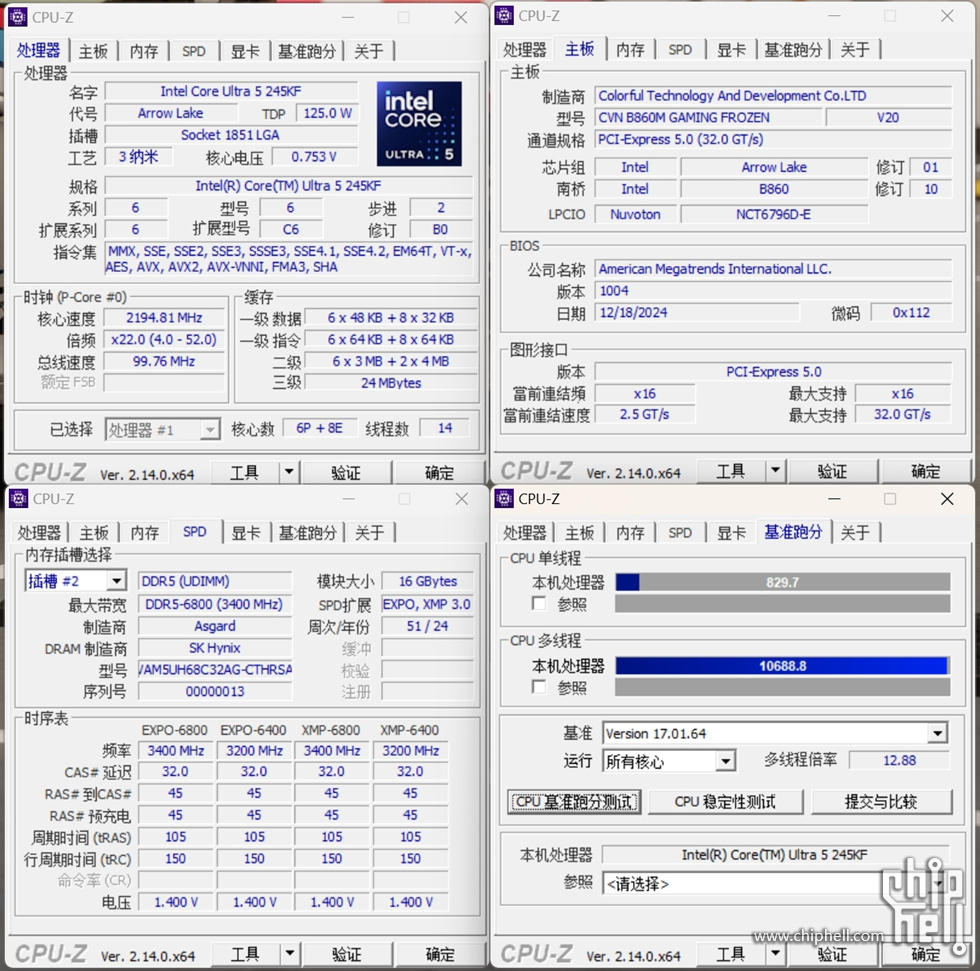

整机测试
