在ATX海景房占据主流地位的当下，Mini-ITX 主机对于追求极致便携与空间利用的用户来说无疑是更好的选择。今天就来分享一台基于乔思伯 NV10 机箱的 3A MINI-ITX 主机。这款主机仅有 4.5L 的小巧体积，内部容纳了 AMD 9600X 处理器、华硕 ROG B850-I 主板、西风RX 6500 LP 显卡和全汉FX500G 电源等硬件，完美诠释了 “小身材，大能量” 的理念。
装机配置
CPU：AMD R5 9600X
主板：华硕 ROG STRIX B850-I GAMING WIFI
显卡：西风 RX 6500LP 4G
内存：宇瞻 暗黑马甲 DDR5 6400MHz 32G（16G*2）
SSD：佰维NV7200 PCIe4.0 2TB
机箱：乔思伯 NV10
散热：乔思伯 HP-400S
电源：全汉 FX500G 500W
整机展示

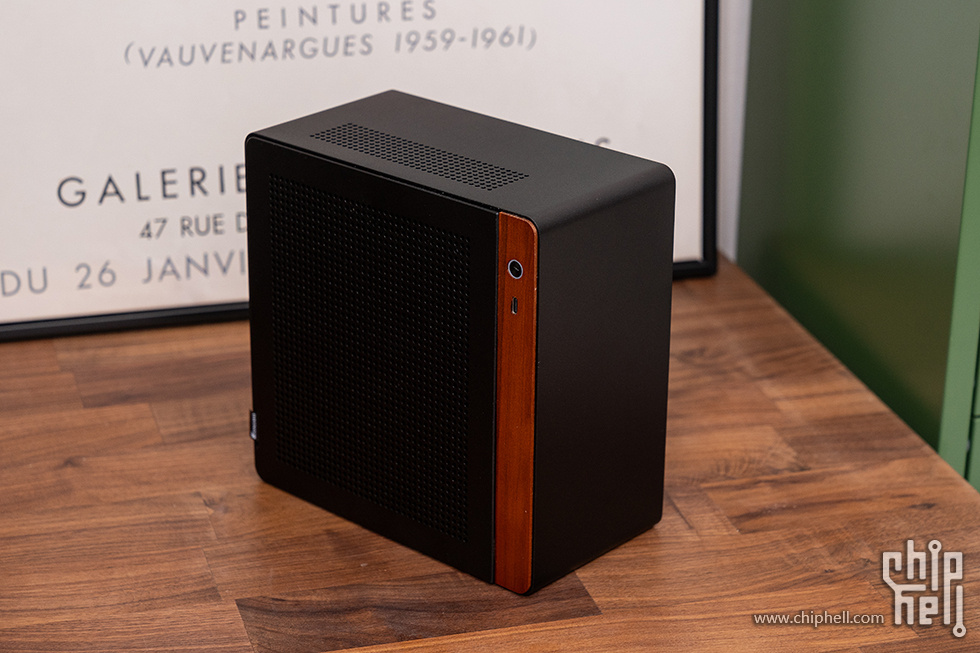

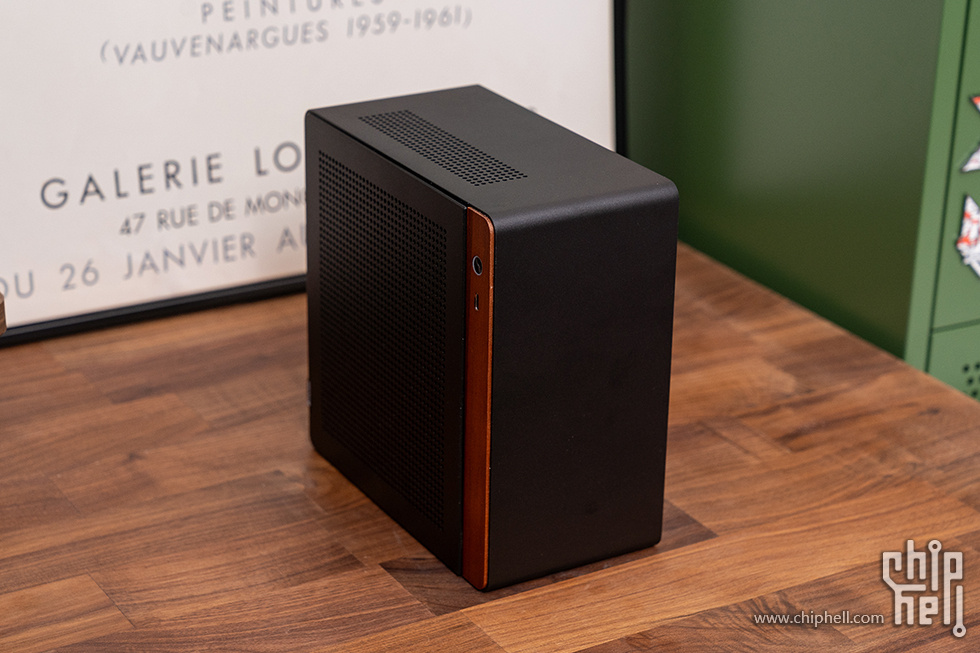

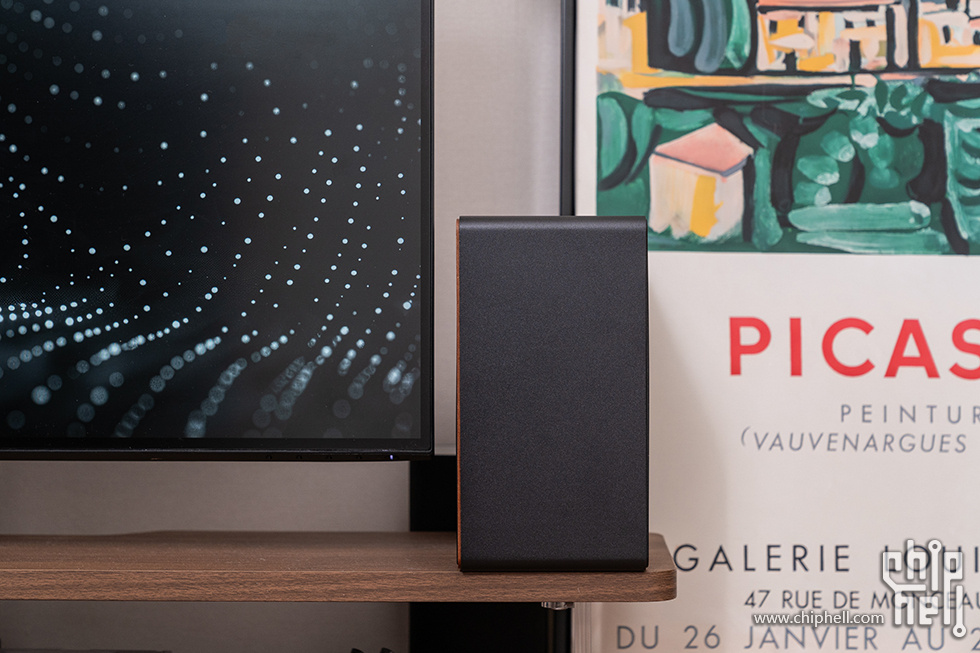

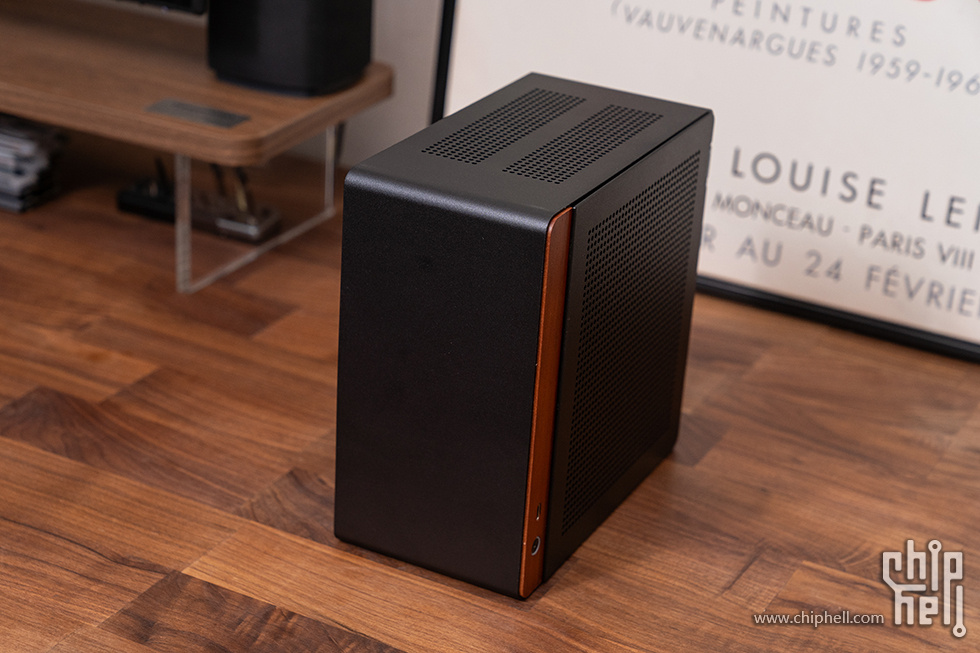

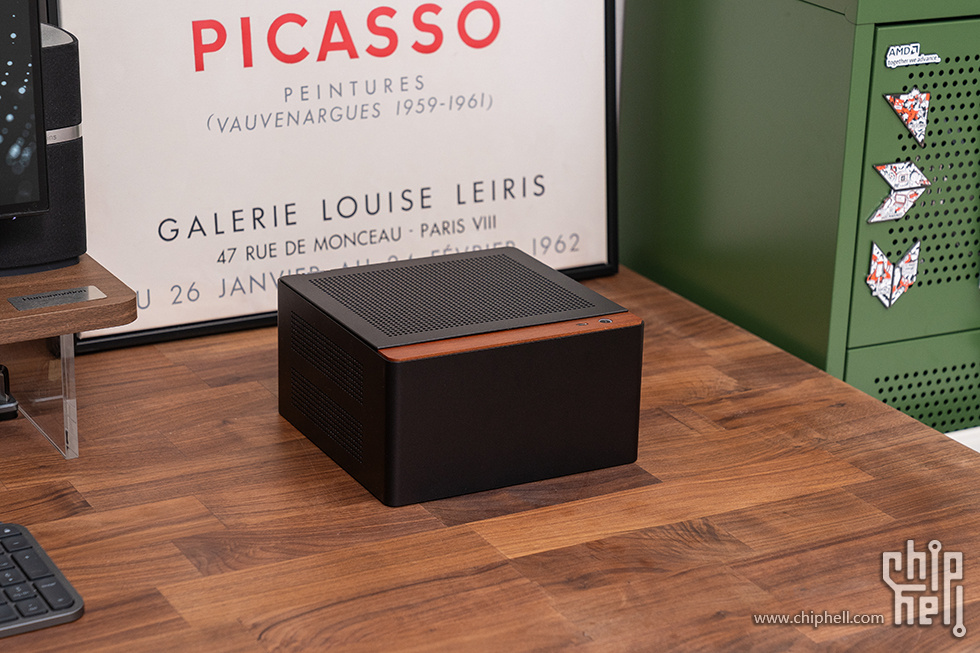

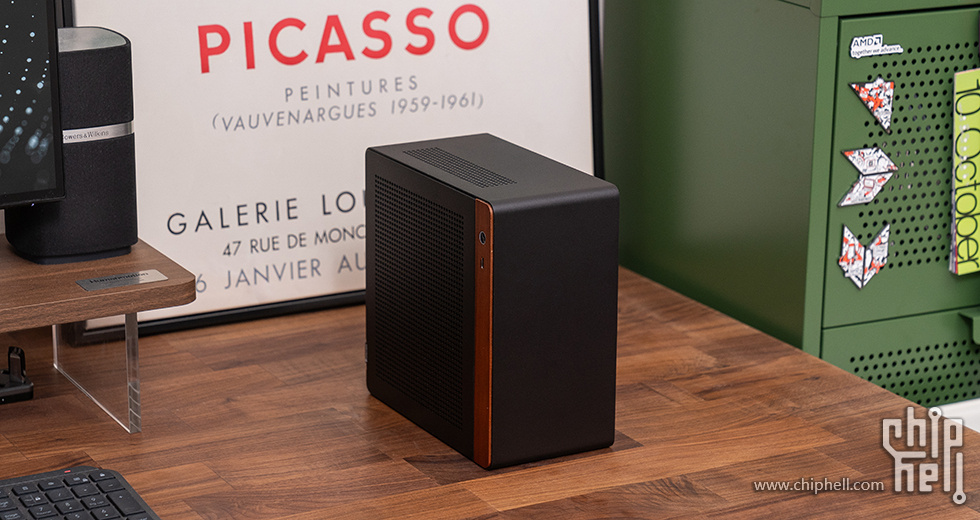

乔思伯 NV10体积仅为4.5L，小巧的体积不仅能节省桌面空间，还能在有限的体积内提供出色的性能。机箱支持立卧两种放置方式，无论是放在书房、客厅还是携带外出，都十分便捷。

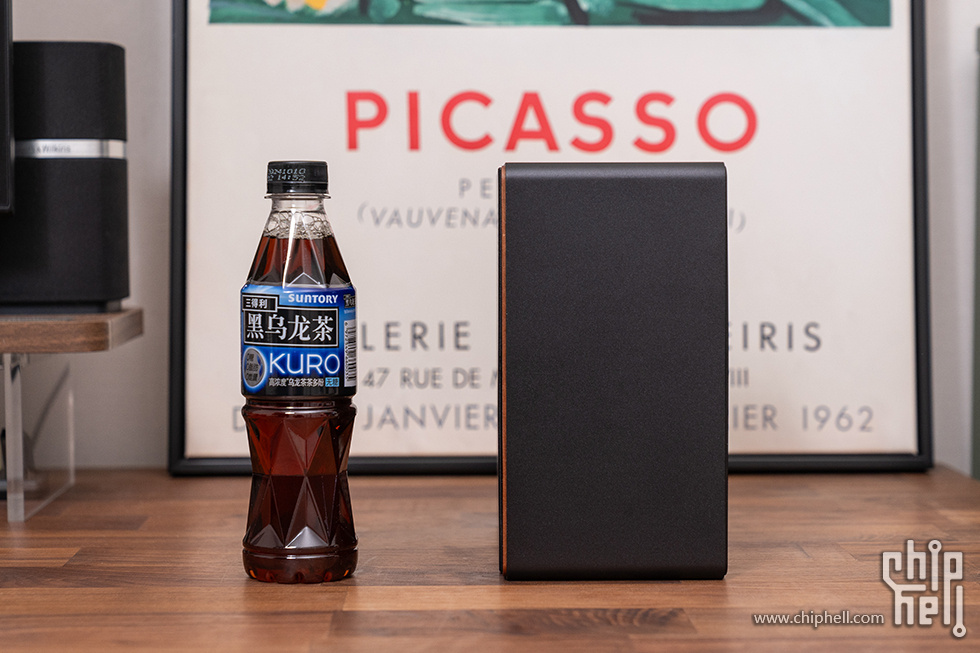

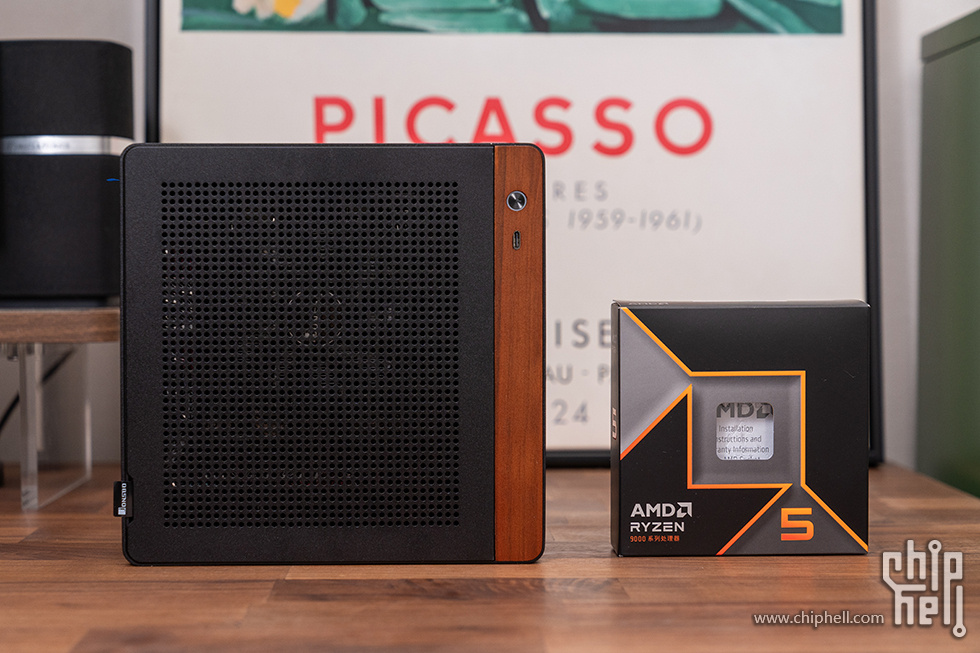

体积真的十分小巧，对比一下350ml的饮料和AMD处理器包装盒的大小。

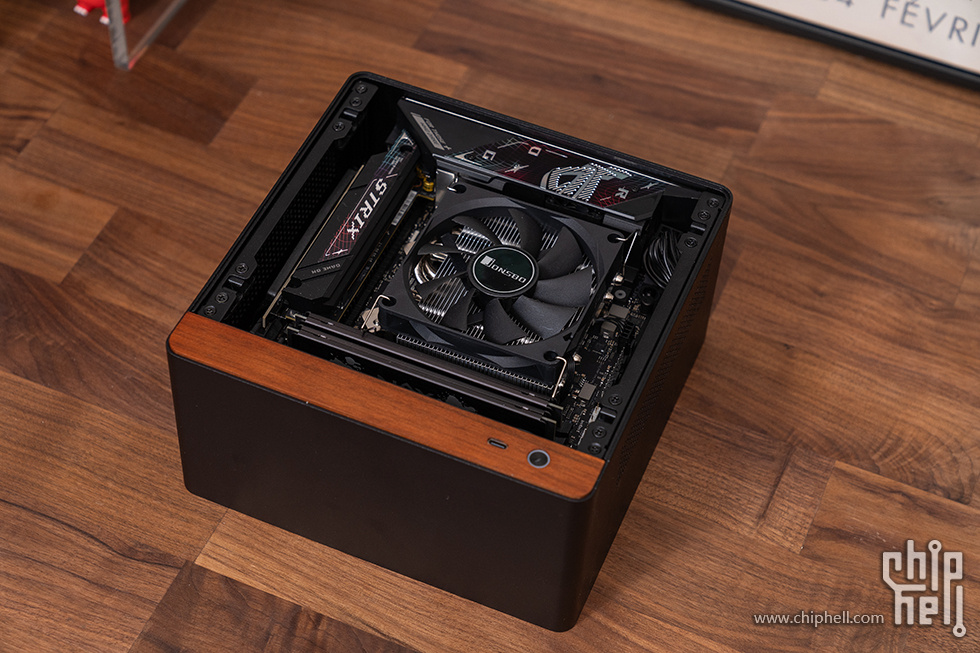

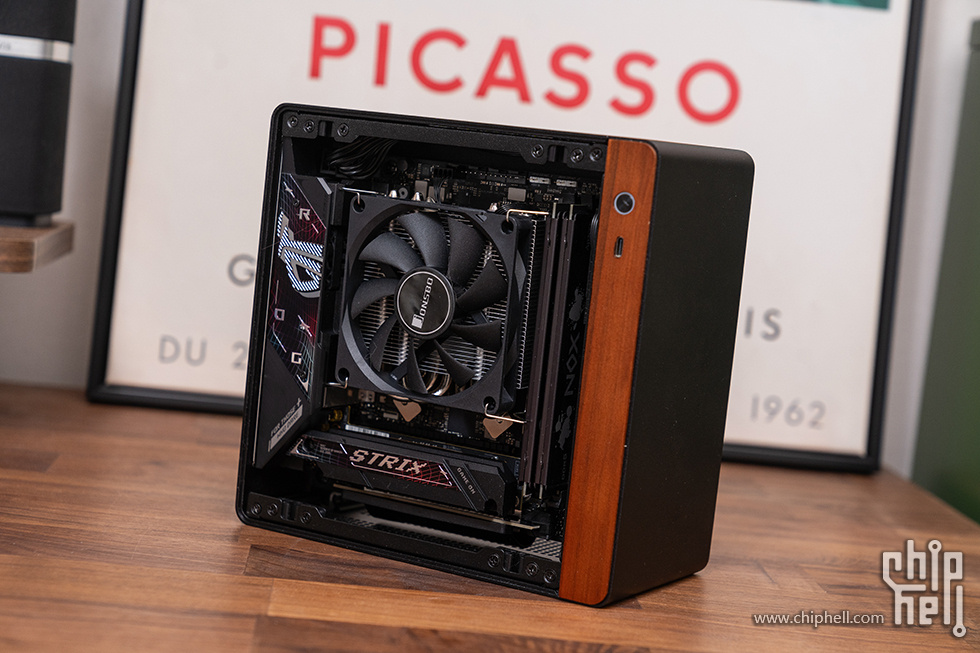

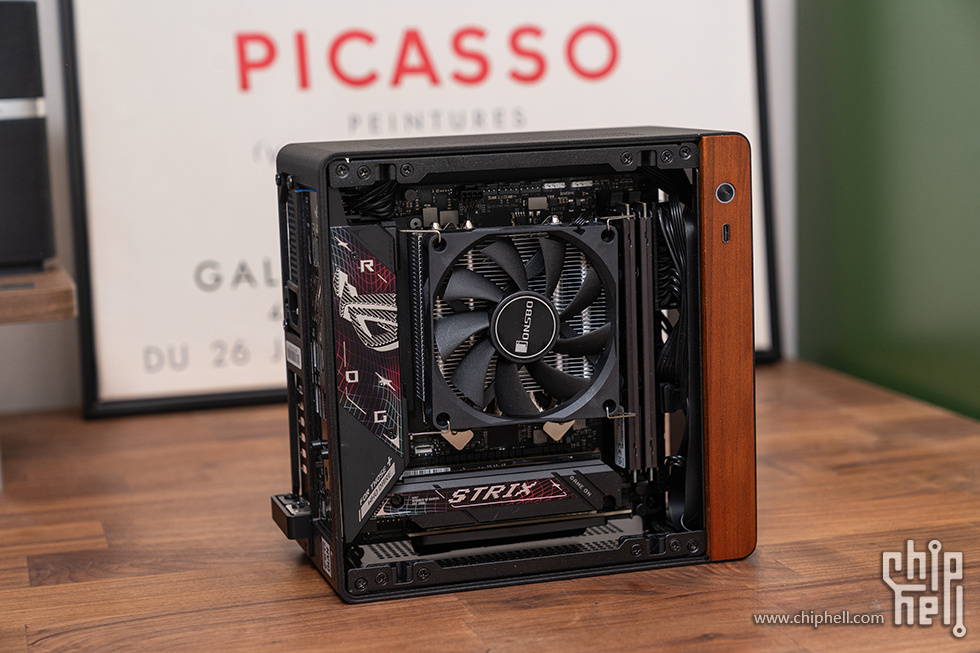

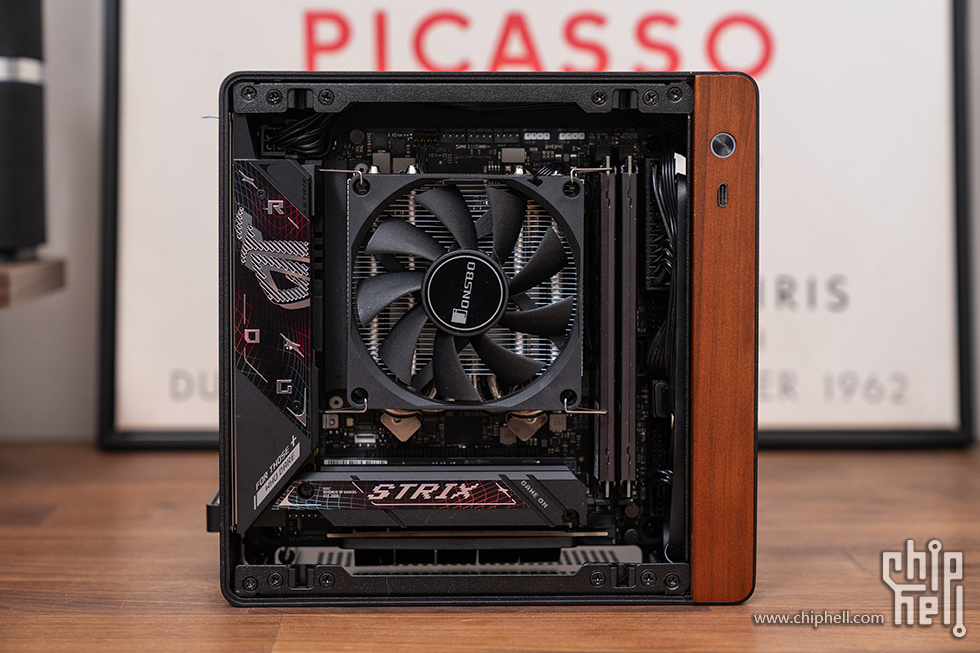

3A配置：AMD 9600X+B850-I+RX 6500 LP。机箱采用双仓设计，一侧为主板区域，标准ITX主板和限高38mm的散热器支持。

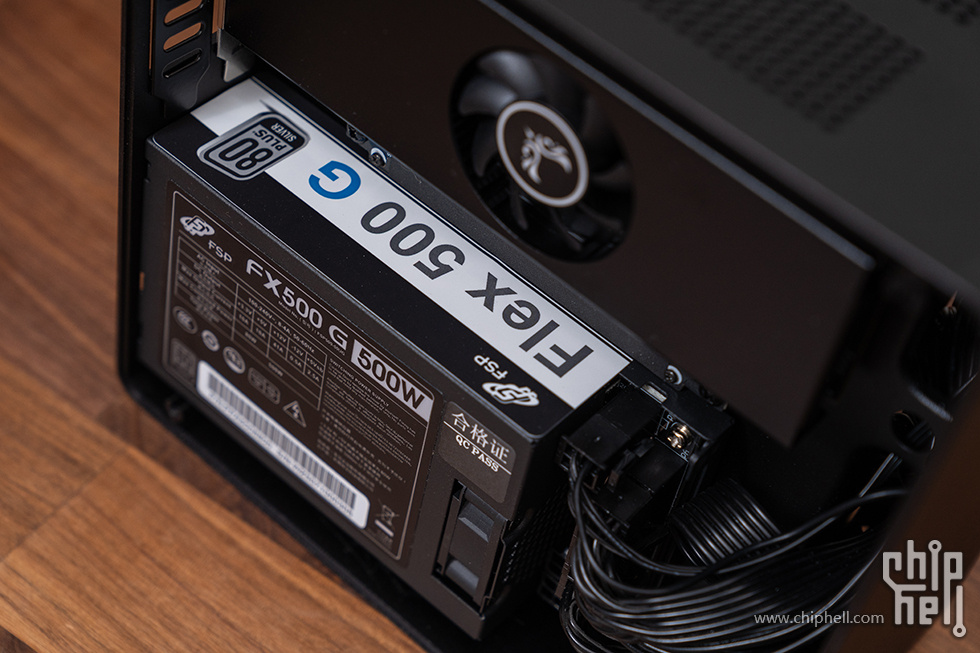

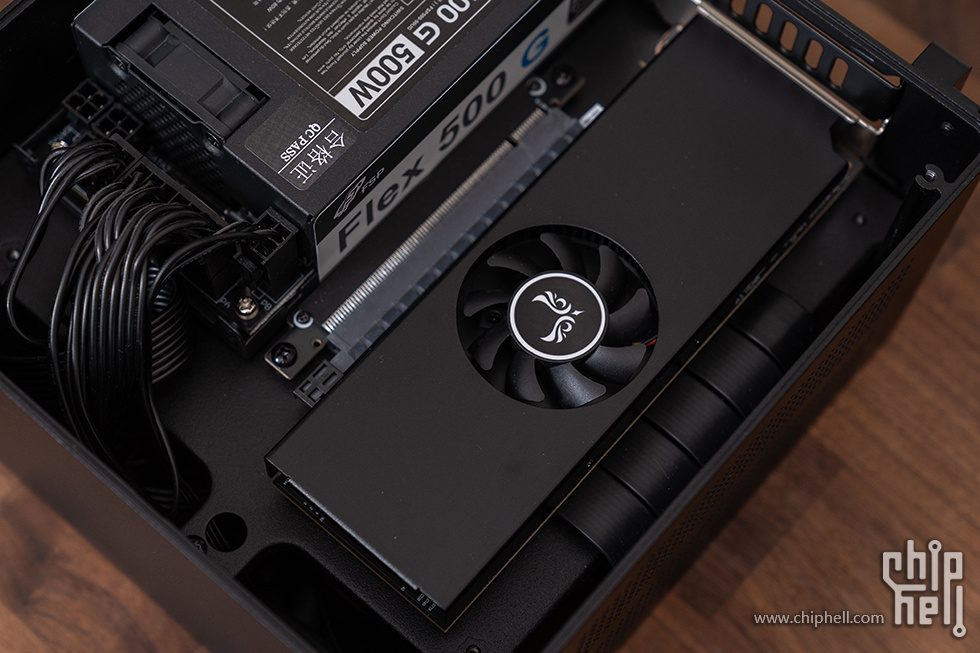

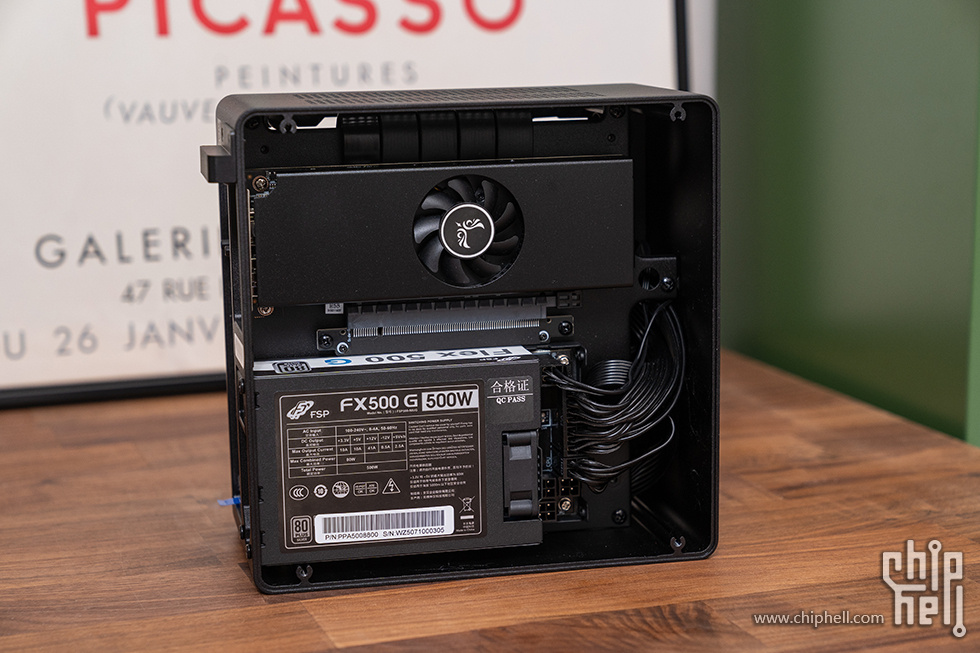

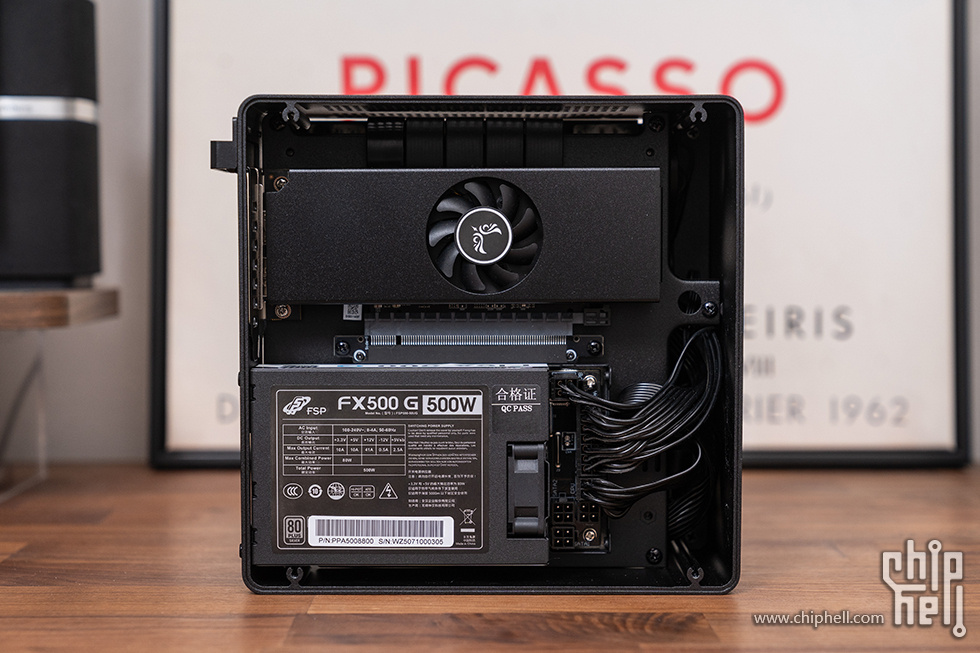

另一侧为显卡和电源安装区域，支持双槽刀卡和1U FLEX规格的电源。
应该是目前最小尺寸的RX 6500 显卡，来自西风的RX 6500 LP，无需外接供电，下压涡轮散热，3A主机成型就靠它了。
1U Flex规格的电源在市面上本身就少，通过80plus银牌认证，而且全模组设计的就更少了，全汉的FX500 G完美解决了性能和模组设计的两大痛点，可谓是MINI-ITX主机的首选搭配。
装机配件介绍

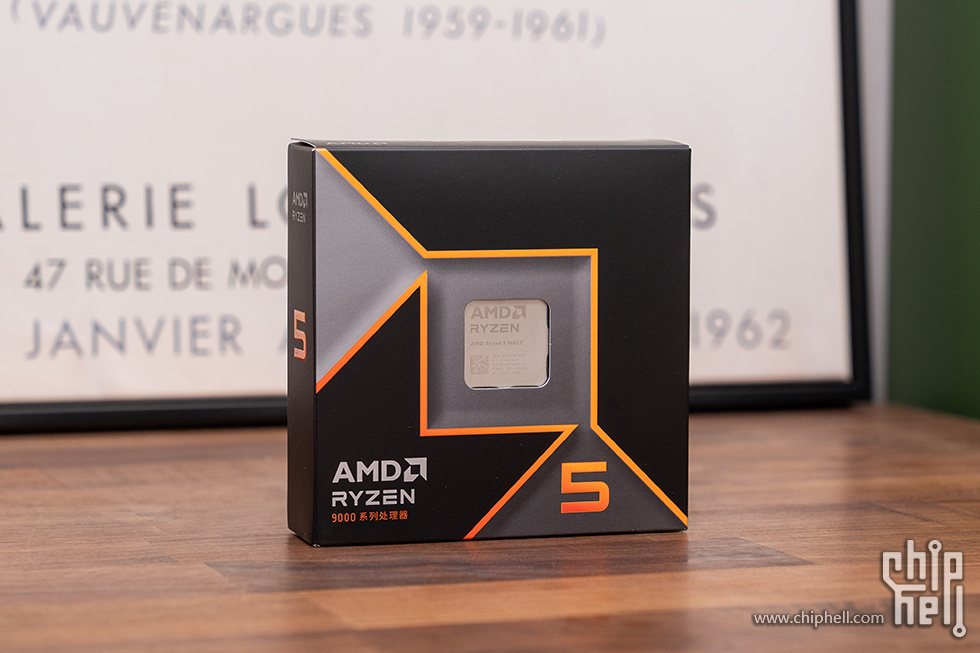

核心处理器来自Ryzen 5 9600X 拥有6个物理核心，12线程，4nm台积电工艺，基准频率为3.9 GHz，最高加速频率为5.4 GHz，TDP 65的低功耗更适合ITX类装机。

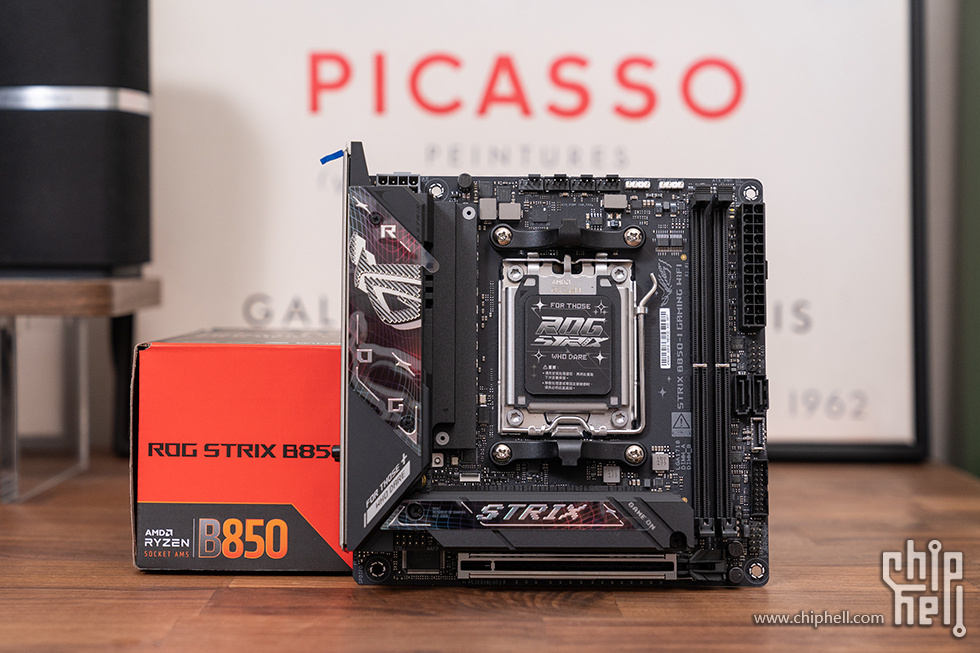

ROG STRIX B850-I GAMING WIFI主板采用 10+2+1 供电模组, DDR5 插槽及支持 AEMP, WiFi 7 支持华硕易拆式天线, 2个 M.2 插槽, PCIe® 5.0 x16 SafeSlot 支持显卡易拆装, USB 20Gbps Type-C®, AI 智能超频, AI 智能网络2.0, 以及 Aura Sync RGB 神光同步灯效。
ROG STRIX B850-I延续了家族式赛博朋克风格，PCB采用哑光黑涂层，供电区域覆盖棱角分明的金属散热装甲，表面通过立体切割纹理与「败家之眼」LOGO浮雕提升辨识度。M.2散热片创新性地采用 双面石墨烯涂层 ，较传统铝制散热片降温幅度达15%。

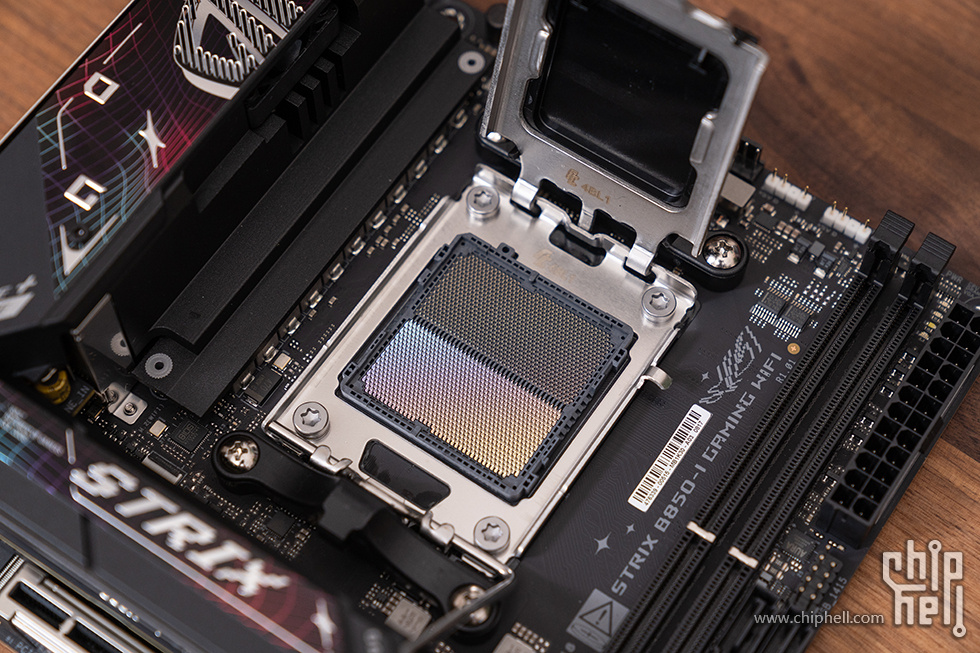

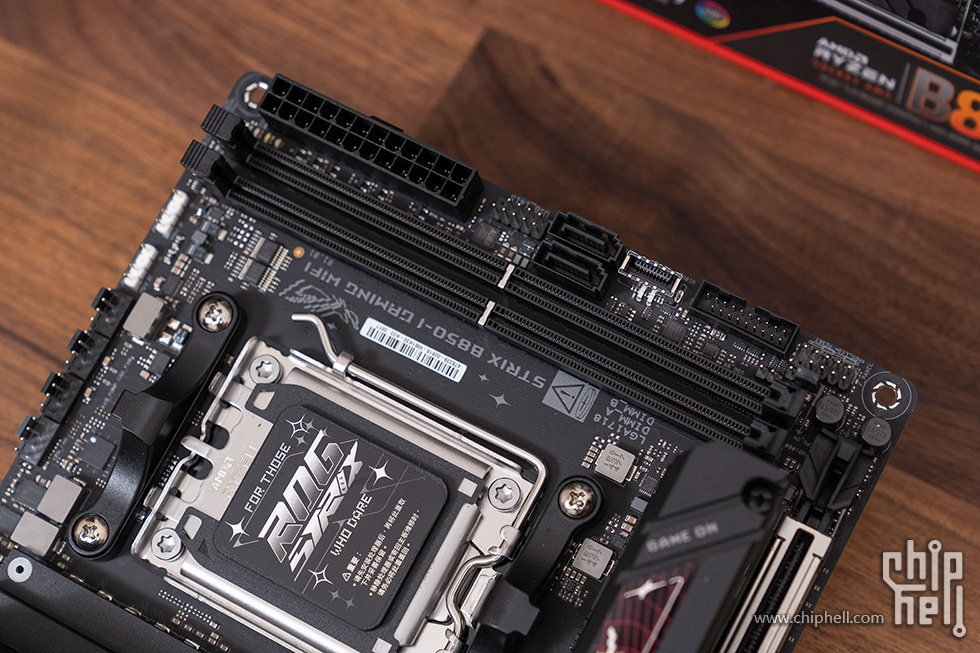

ROG STRIX B850-I GAMING WIFI 主板依旧采用了AMD Socket AM5 插槽，支持 AMD Ryzen™ 9000 & 8000 & 7000 系列台式机处理器。

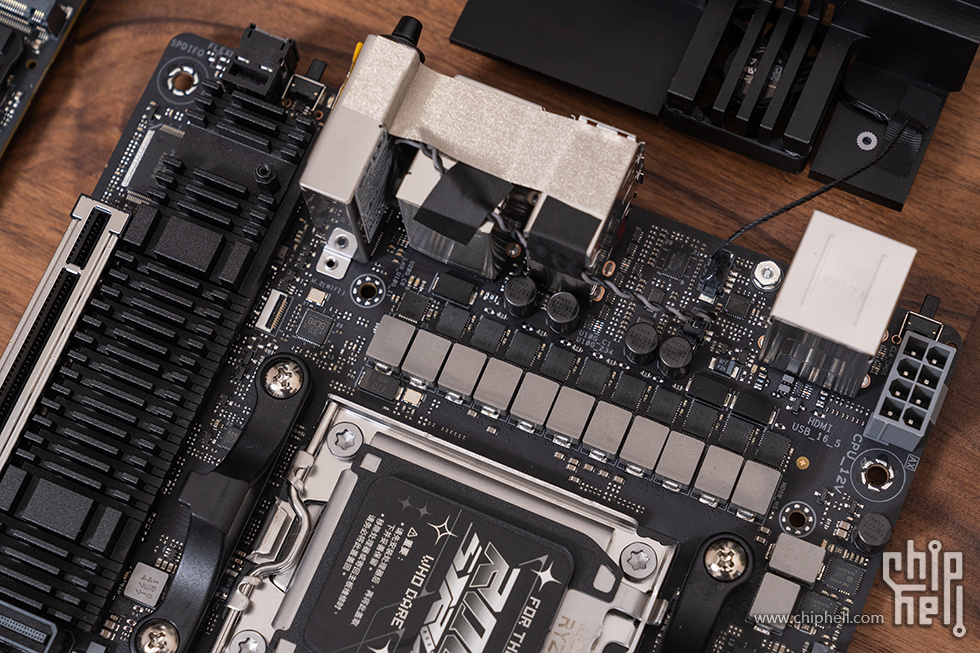

ROG STRIX B850-I GAMING WIFI 主板使用10+2+1相供电设计，其中10相为VCore（90A）核心供电，2相为SOC（90A）供电，1相为MISC供电。搭配 8Pin ProCool 高强度电源接口, 高品质电感及耐久电容为多核处理器提供高效稳定的供电效率，满足AMD RYZEN全系CPU的供电需求。

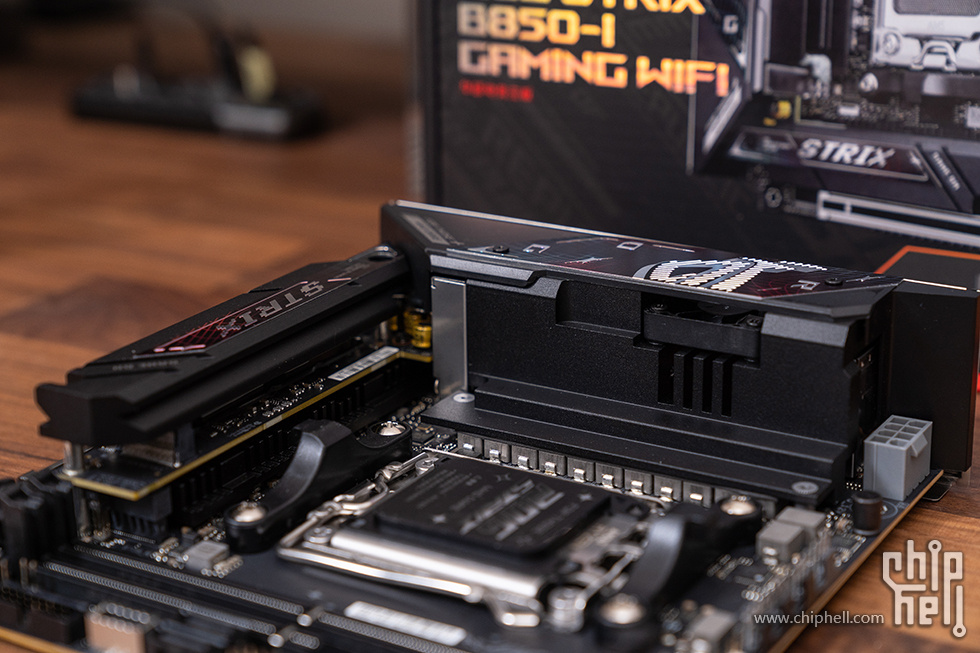

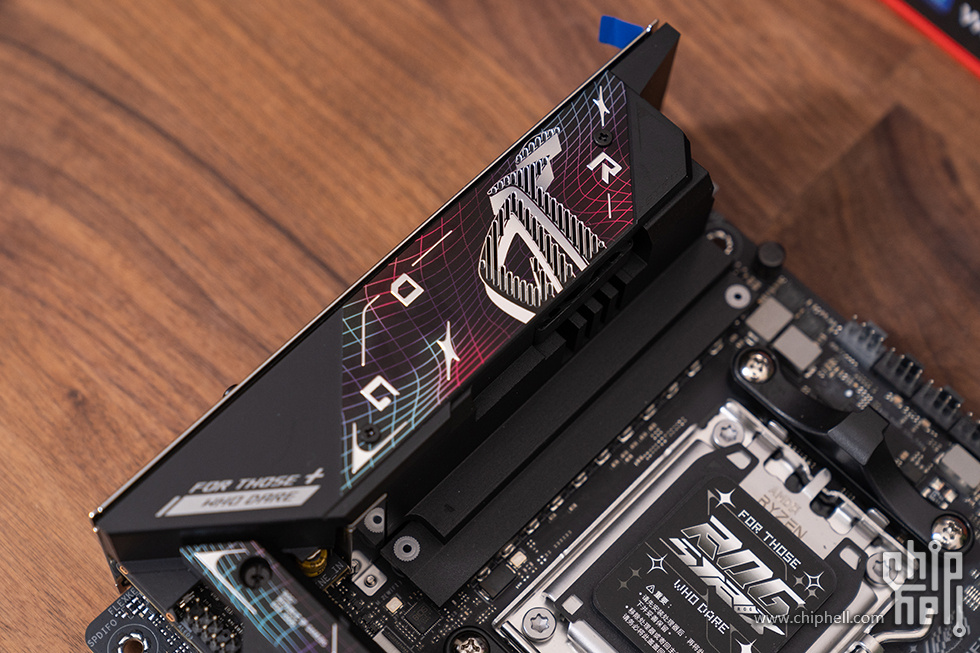

加厚型VRM散热装甲，于散热模组侧向构筑密集排列的散热鳍片与优化设计的导流切槽，通过扩大散热表面积以增强热传导效率。供电模组与散热基座接触面敷设7W/mk高导热系数导热介质，配合底部镂空结构设计形成三维热流通道，有效提升热交换速率及系统持续负载能力。
ROG STRIX B850-I GAMING WIFI 主板配备了2条DDR5内存插槽，支持双通道内存模式，最大可支持96GB内容容量。支持AMD EXPO或XMP技术的内存，搭配华硕增强型内存配置文件 (AEMP) ，最高可达到DDR5 8400+ MT/s。

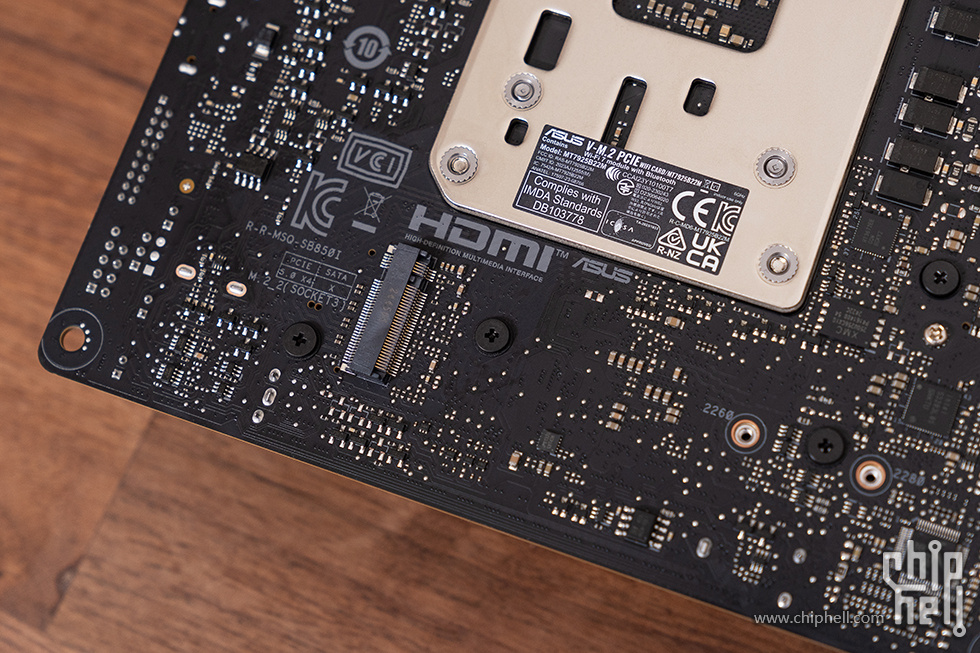

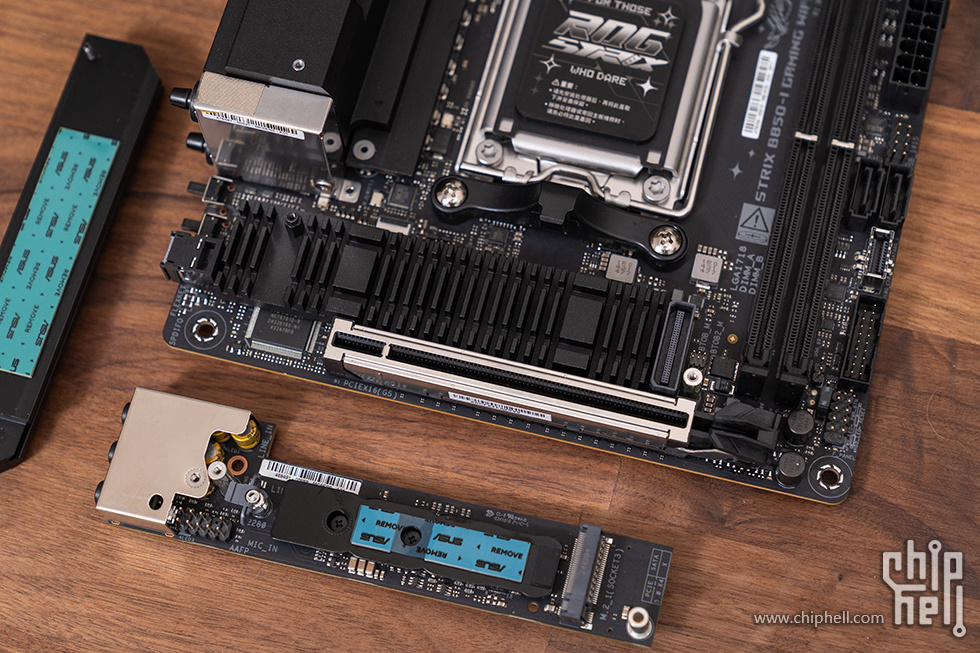

ROG STRIX B850-I GAMING WIFI 主板提供 1 条 PCIe 5.0×16 插槽，支持 x16 全速运行，并由 SafeSlot 固定支架保护，以承受新款显卡的重量，兼容 RTX 5090 等旗舰显卡。M.2部分依旧是叠叠乐设计，上层提供了一个M.2，支持PCIe 5.0x4 运行，支持规格为 2242/2260/2280的SSD安装 。插槽由双面型散热片进行降温，另在背面提供了1个额外的 PCIe 4.0 M.2 插槽和2个SATA 6Gb/s接口，提供更多的存储空间。

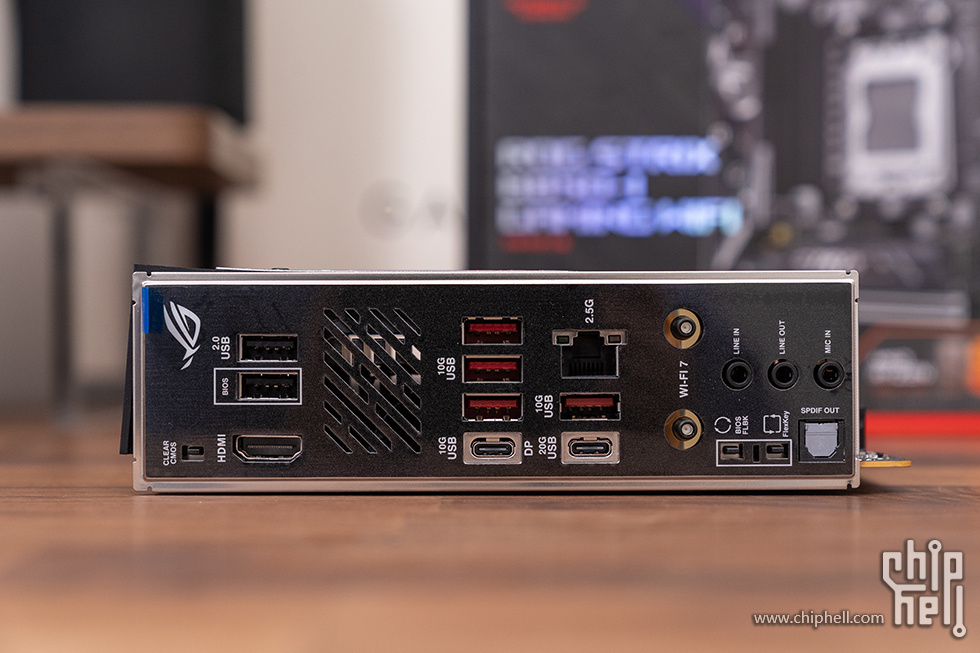

背部为一体化的I/O面板，提供1个HDMI 2.1接口,2个USB 2.0,1个USB 3.2 Gen2x2 Type-C,5个USB 3.2 Gen2（其中4个Type-A ，1个USB Type-C with DP Alt mode）,1个2.5Gbps 有线LAN,双天线无线网卡天线接线端,一个Clear CMOS按钮,一个BIOS FlashBack按钮,以及3个3.5mm+1个S/PDIF光纤输出的音频接口组。

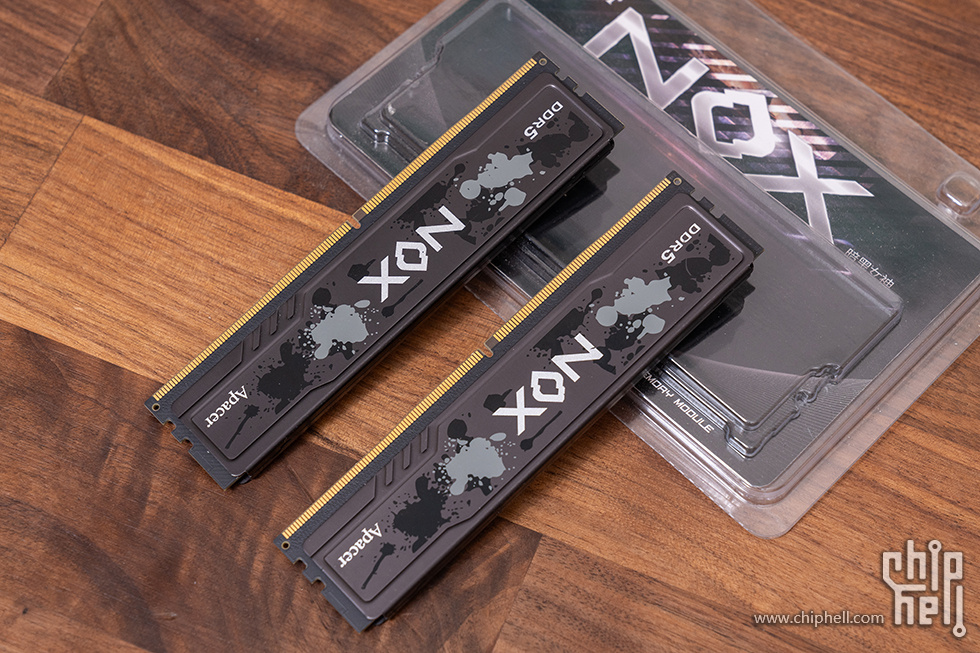

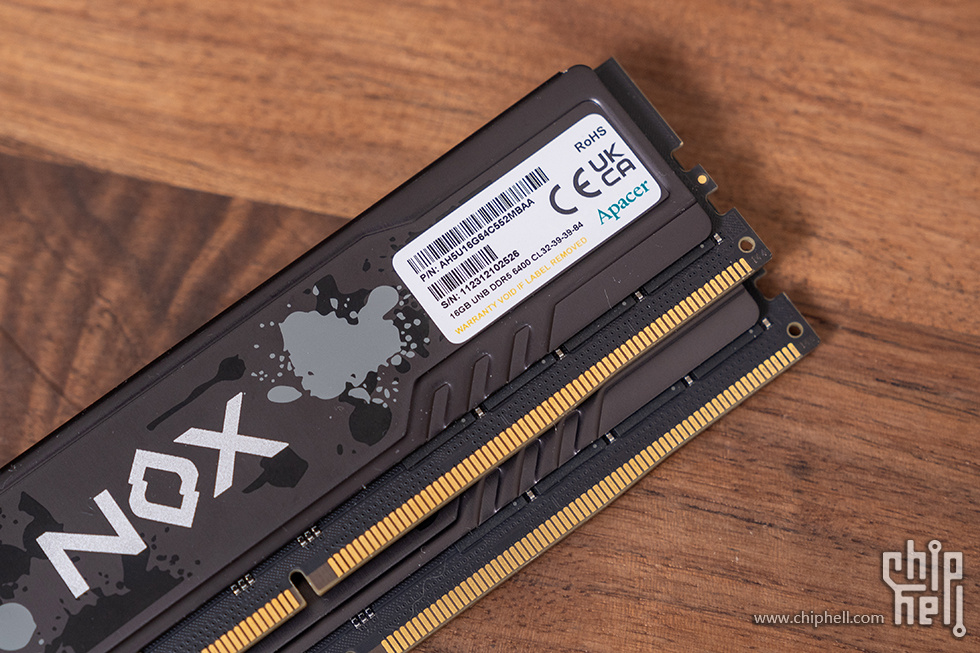

搭配使用了宇瞻 暗黑马甲 DDR5，内存颗粒为镁光颗粒，XMP 频率则为 6400，时序 32-38-38-84，电压1.2V，搭载 PMIC 电源管理晶片及 ONE-DIE ECC 内存纠错机制，支援 Intel XMP3.0 轻松一键超频。

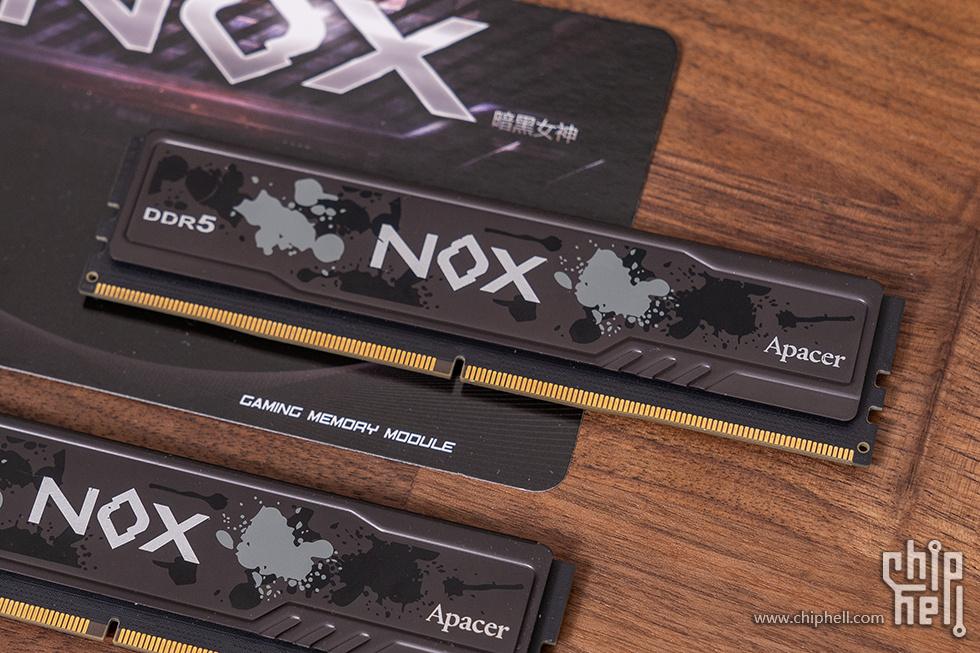

外观方面以泼墨意象引出NOX暗黑女神的神秘感，加上高级全铝合金散热片提供高效散热性能，低调沉稳设计方便玩家搭配个性风格，矮版的设计有着更好的兼容性能，以适应各种装机环境。

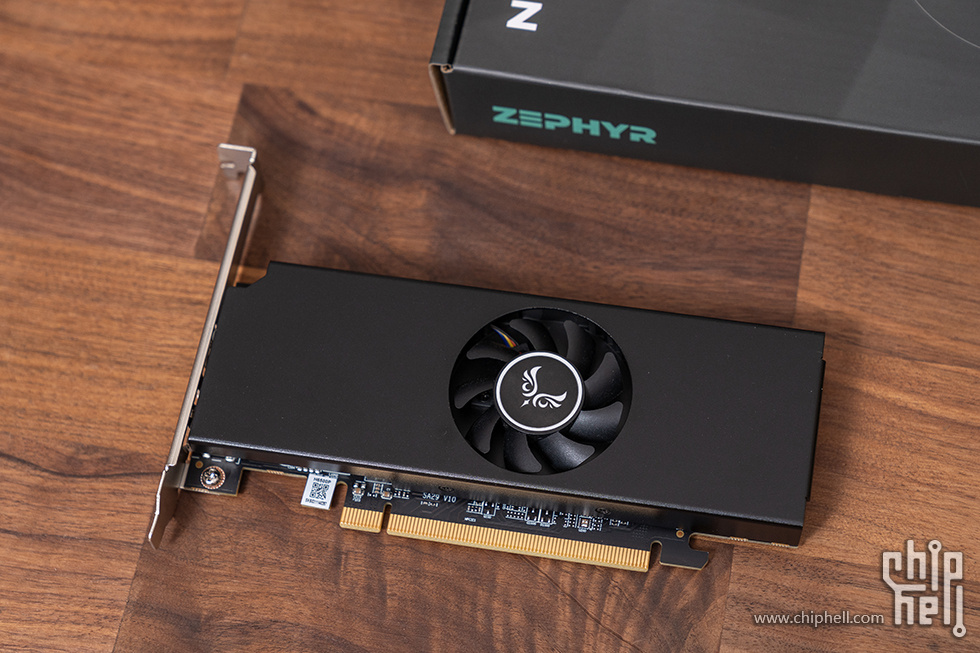

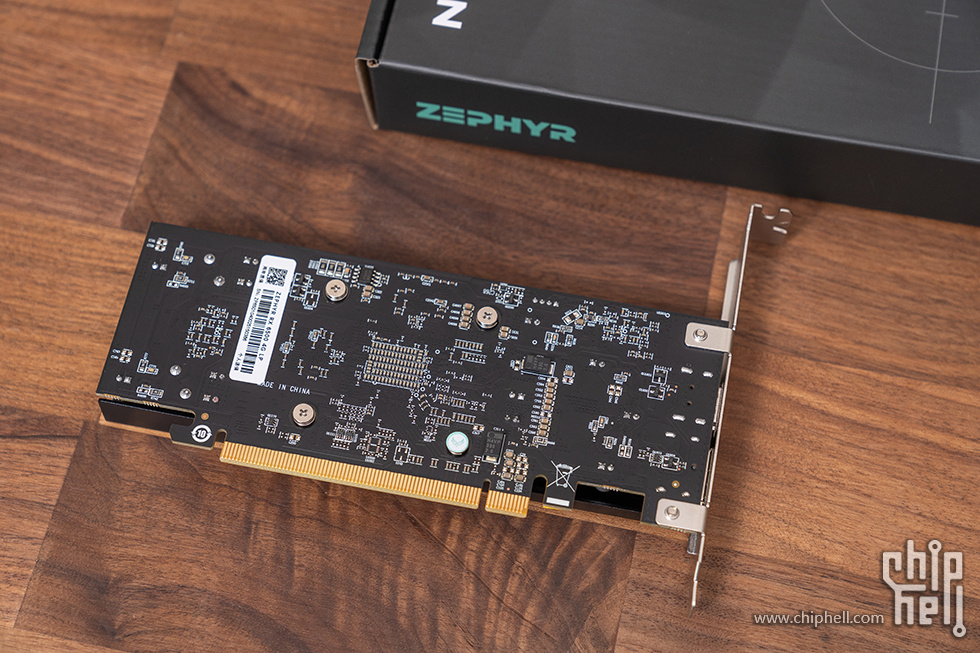

显卡来自西风刚刚发布的RX 6500 LP 单槽 刀卡，应该是目前市场上最紧凑的AMD RX 6000系列显卡，尺寸仅为 167 x 68 x 18mm。规格方面，基于Navi 24核心，包括1024个核心流处理器，核心默频1728MHz，可加速至2066MHz，搭配 4GB GDDR6 显存，64bit 位宽，仅 55W 功耗，无外接供电。

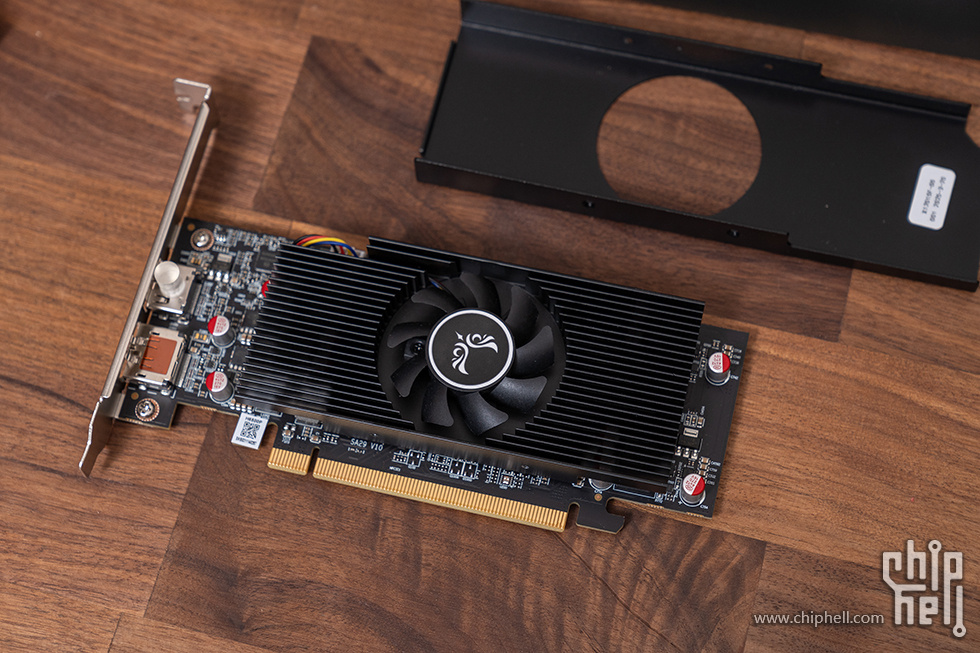

配备了全金属导风罩，搭配55mm直径涡轮风扇和大面积的压铸铝散热鳍片，风扇支持智能启停，低负载停转。

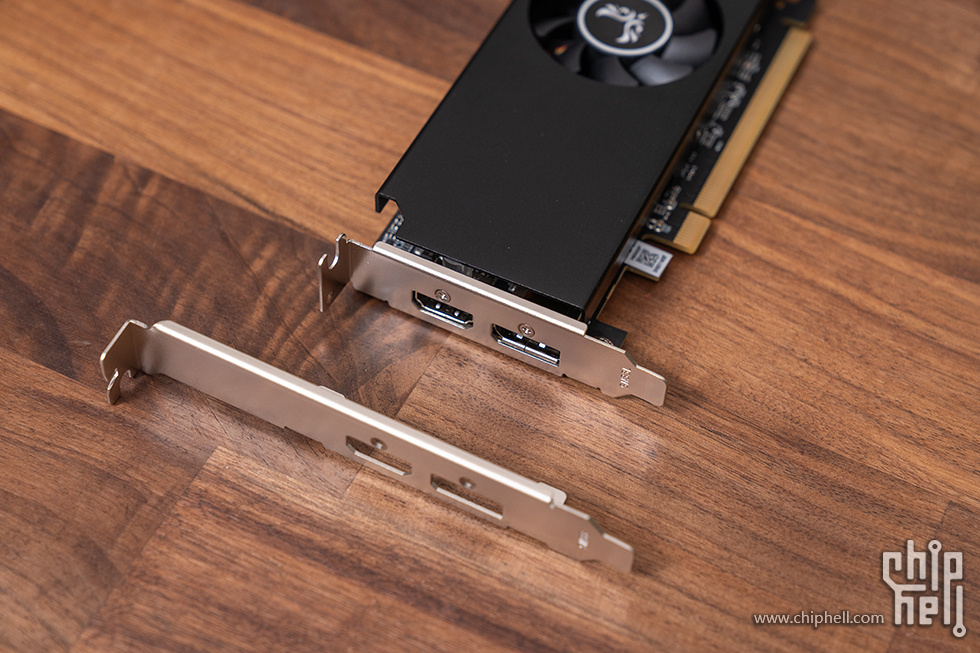

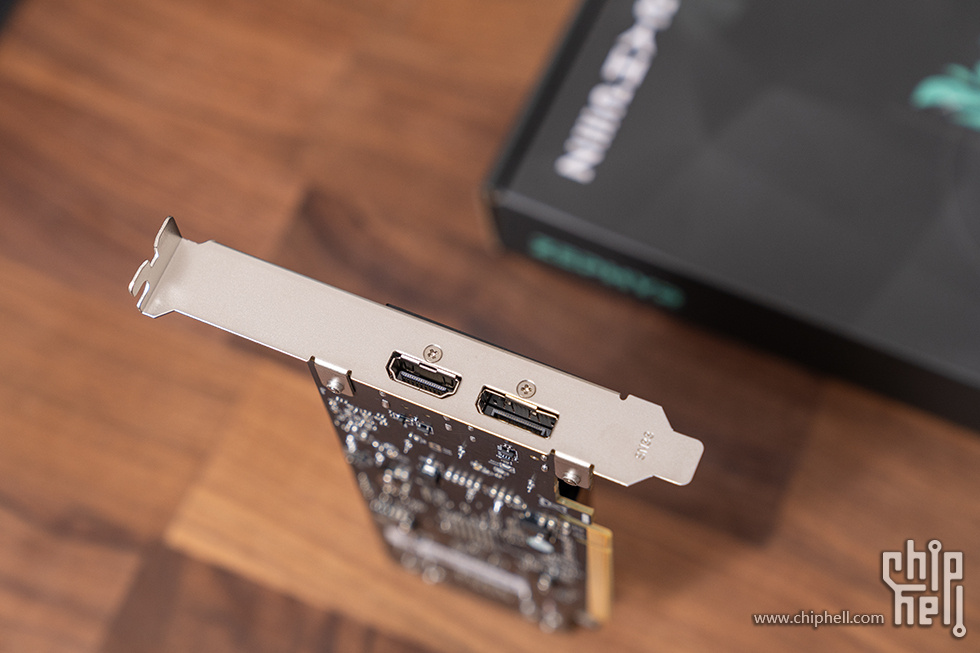

接口方面，配备了1个DP和1个HDMI，并附赠了半高挡板，适配各种机箱环境。

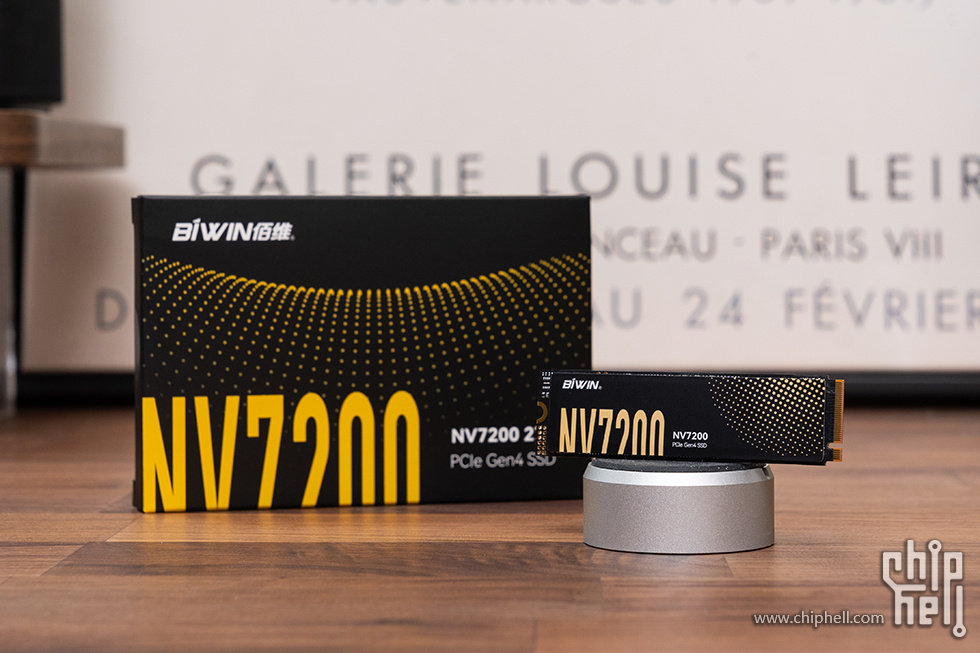

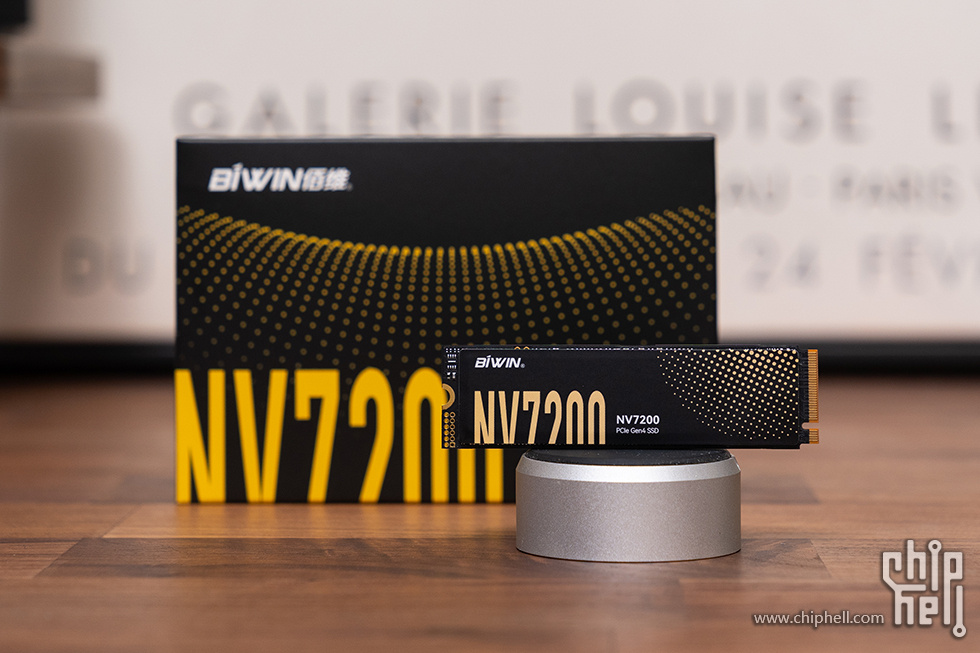

存储选用了佰维NV7200固态硬盘。基于PCIe 4.0标准，支持NVMe 2.0协议，采用HMB+SRAM融合Smart Cache技术，能提供高达7200MB/s的顺序读取速度。容量选择了2TB，足以满足日常的存储需求。此外，NV7200还采用了先进的散热设计和智能温控算法，确保在高负载下也能保持稳定的性能输出，提供最高1600TBW及5年质保服务。

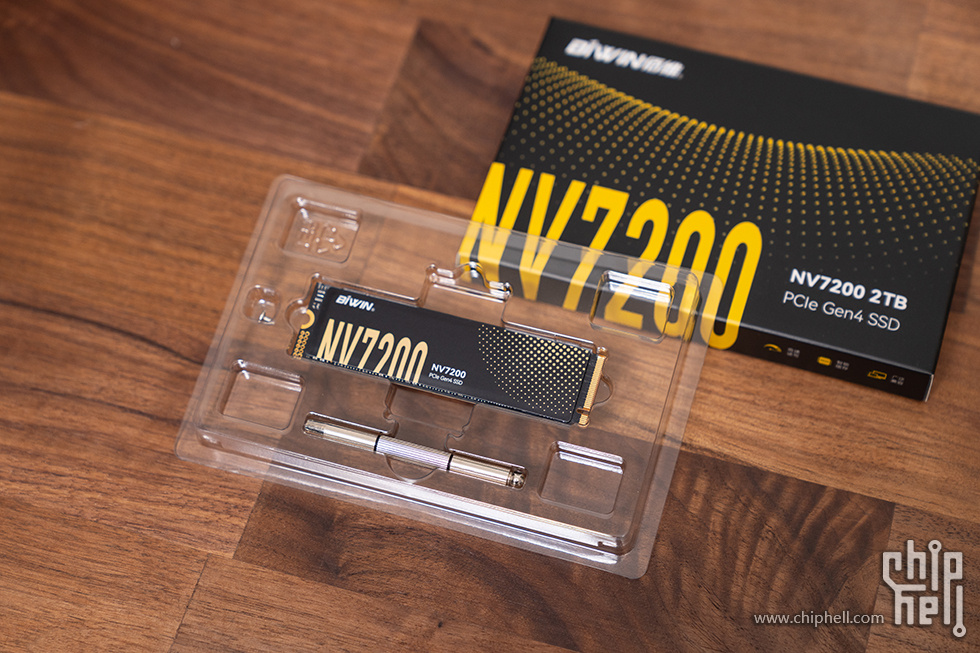

打开外包装，内部由塑形透明包装对产品进行保护，除了产品本体还包含一把螺丝刀及一颗安装螺丝，便于用户安装。

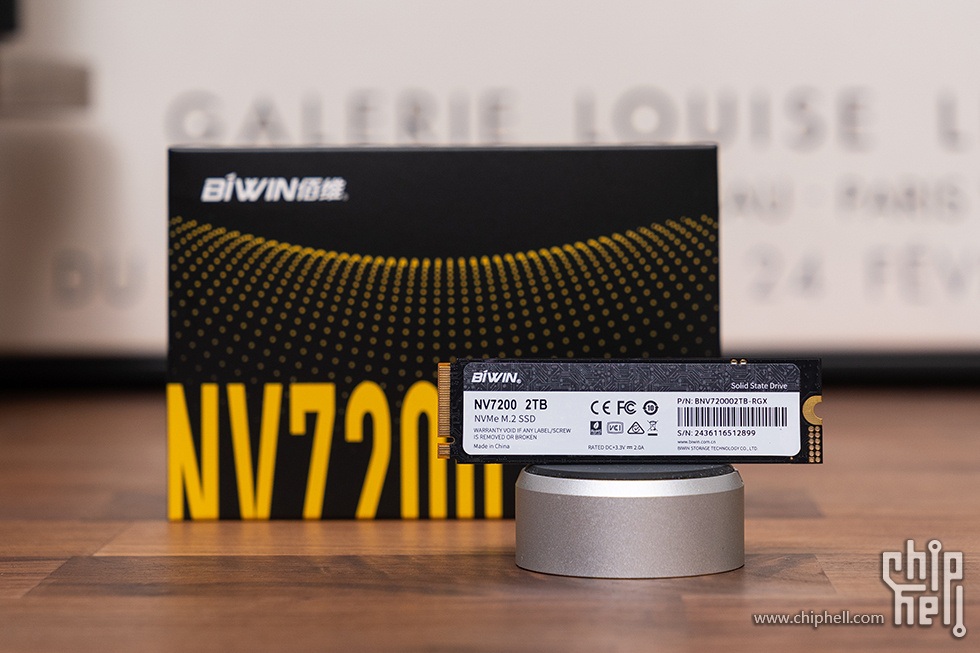

NV7200 固态硬盘为标准的2280规格，尺寸为80×22×2.45mm，采用M.2接口设计，硬盘表面还覆盖了一层1mm的石墨烯复合材质散热贴，结合电竞级温控算法，可有效降低运行时的温度，提升整体的稳定性和寿命。
石墨烯复合材质散热贴具备优秀的导热性能，特别适合不具备散热马甲的主板插槽和笔记本以及PS5等设备，从而确保SSD在高负载使用场景下有效散热，持久高速稳定运行。

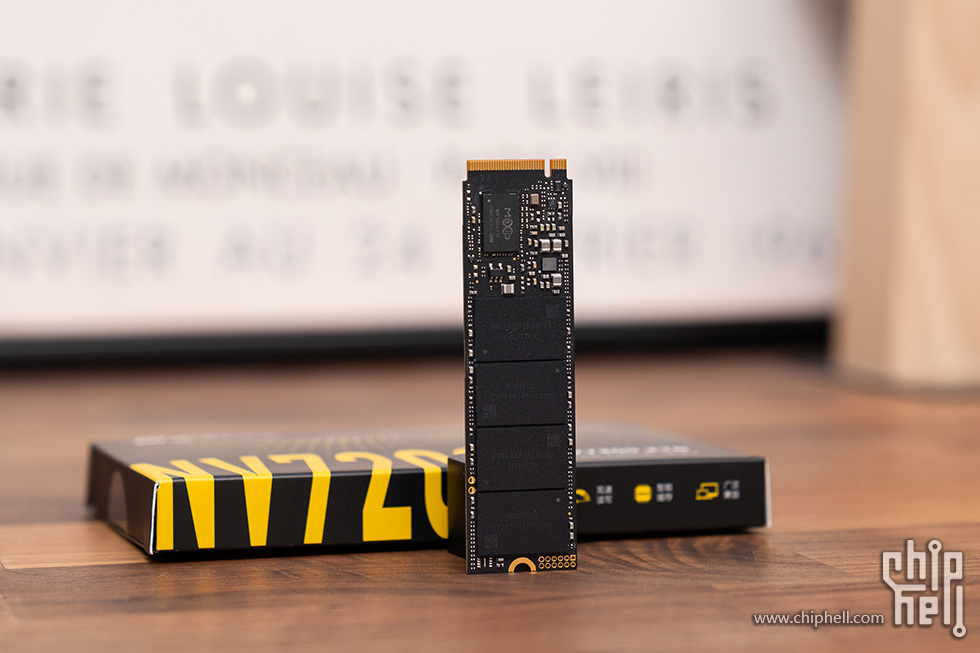

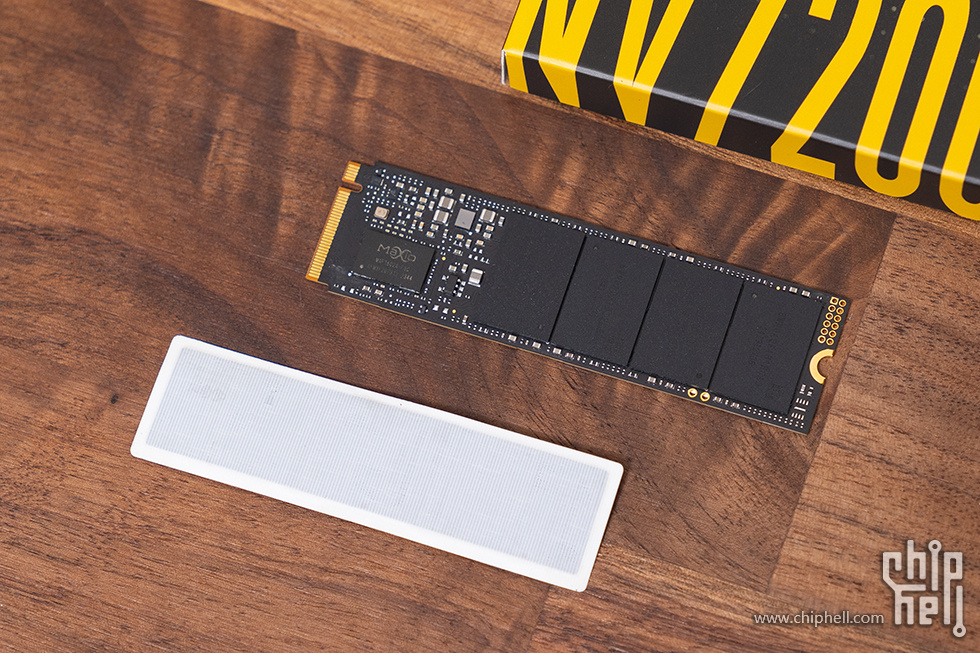

佰维NV7200 采用DRAMLess无外置缓存芯片设计，支持智能Smart cache与HMB主控内存缓冲技术，撕掉表面的石墨烯散热贴可以看到PCB顶端的联芸MAP1602主控，随后依次是4颗佰维自封的长江存储颗粒，每一颗的容量是512GB，共计2T。
佰维NV7200 背面没有任何元器件以及NAND芯片的扩展焊盘，仅有产品信息及各种认证标识的铭牌贴纸。单面设计相比双面元件的产品发热量更低，对于各种不同元器件布局的主板也有更好的兼容性。

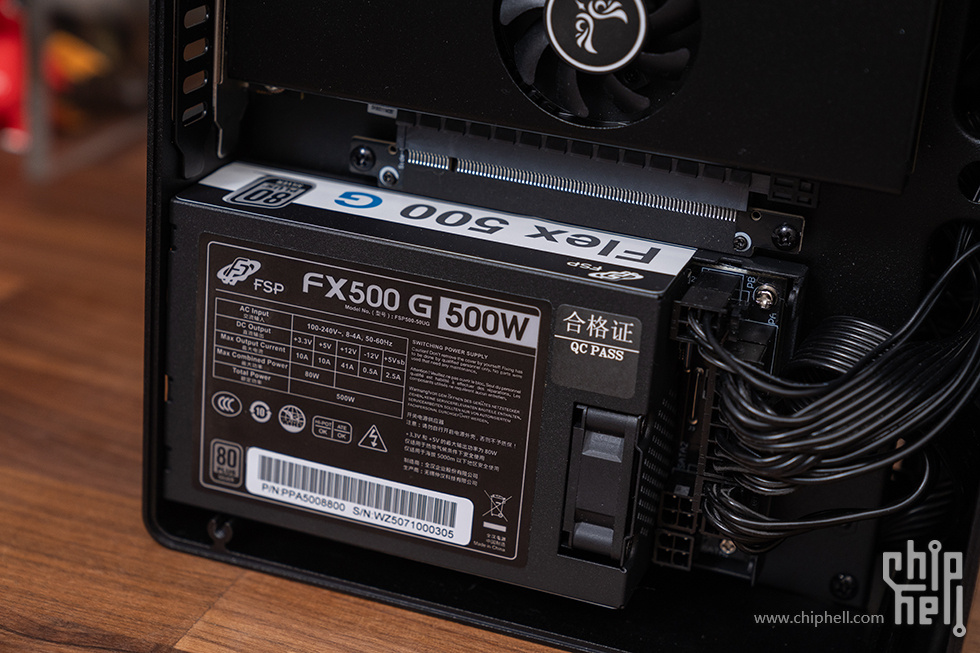

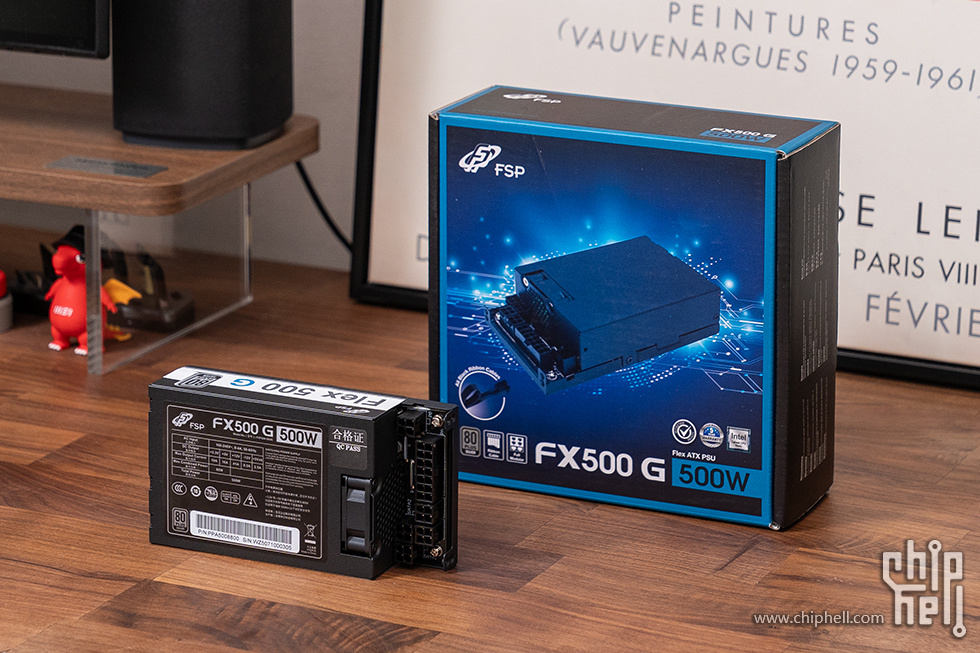

电源来自全汉的FX500 G，1U FLEX规格，采用全日系电解电容及东芝MOS管，通过 80PLUS 银牌认证，转换效率可达 90%，全模组设计，自带模组线，并提供五年质保，十分适配ITX机箱以及MINI PC 主机。

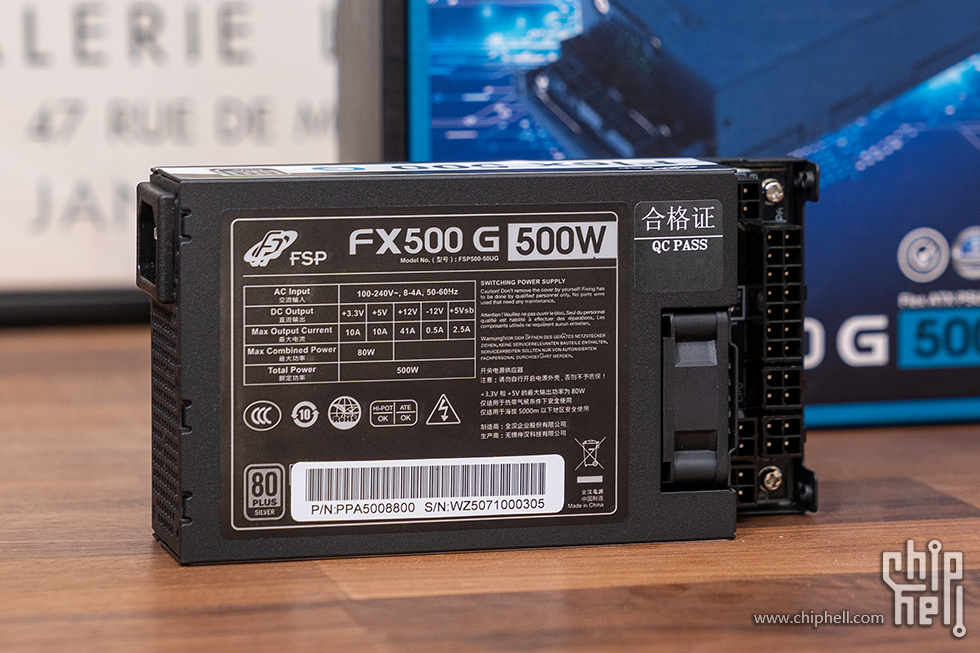

全汉 FX500 G电源采用标准的1U FLEX规格，尺寸为150mm x 81.5mm x 40.5mm，额定功率 500W，单路 +12V 41A，通过 80Plus 银牌认证，转换效率可达 90%，支持 OVP、OLP、OCP、OTP、SCP 多重保护.

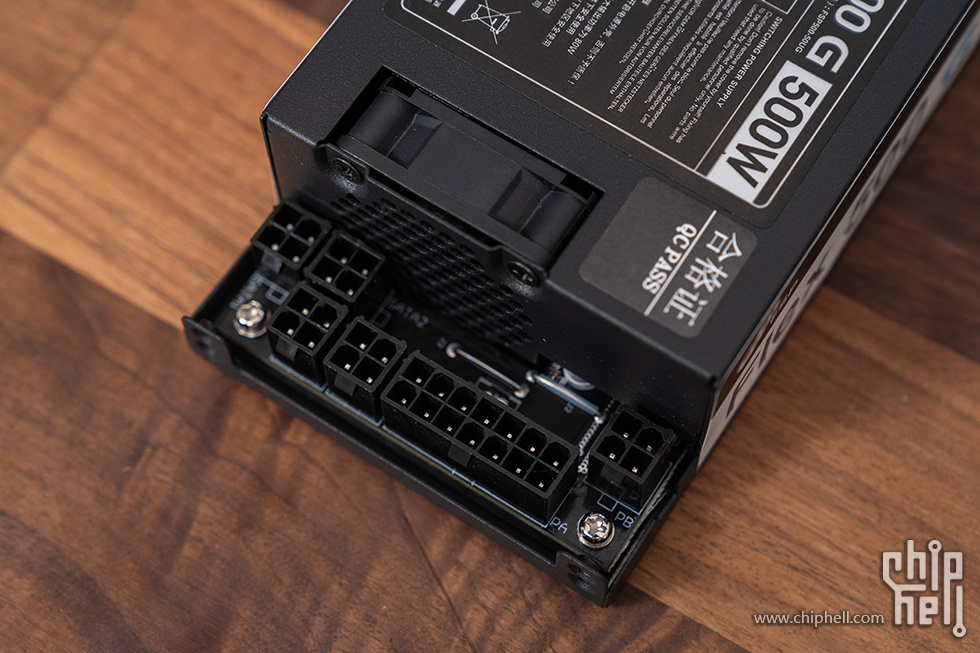

全汉 FX500 G电源采用全模组设计，提供了4Pin 主板 PB 接口、14Pin 主板 PA 接口，4Pin CPU 供电接口，4Pin GPU 供电接口，2 x 4Pin HDD 供电接口，基本满足ITX及MINI PC的配置需求。

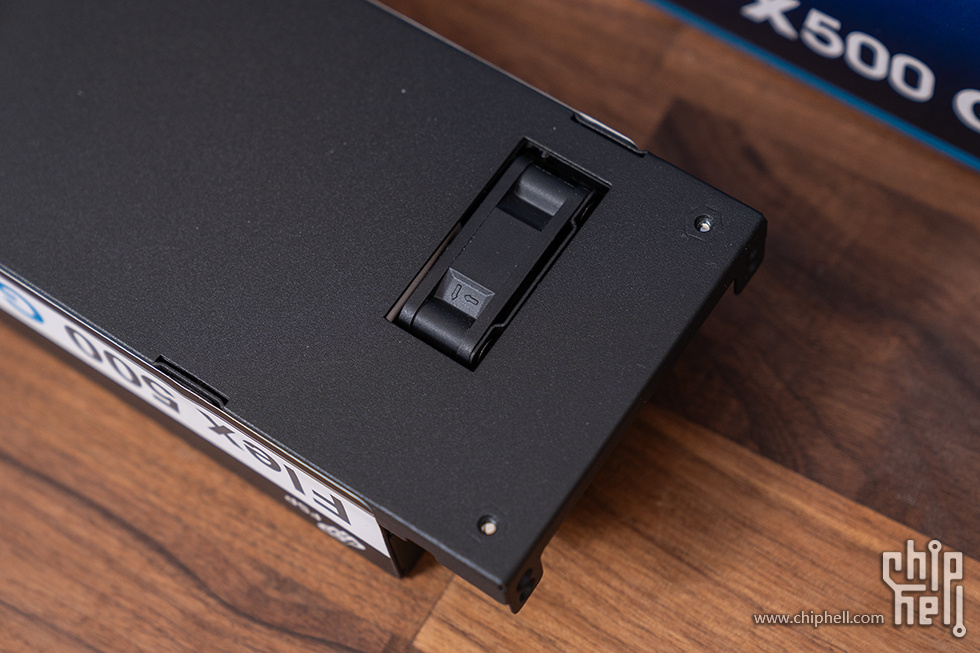

搭载智能风扇系统、采用40mm滚珠轴承风扇，独特风扇隔音设计，当电源在带载50%情况下，风扇调整至不转动，以维持静音效能，让工作娱乐环境宁静舒适。

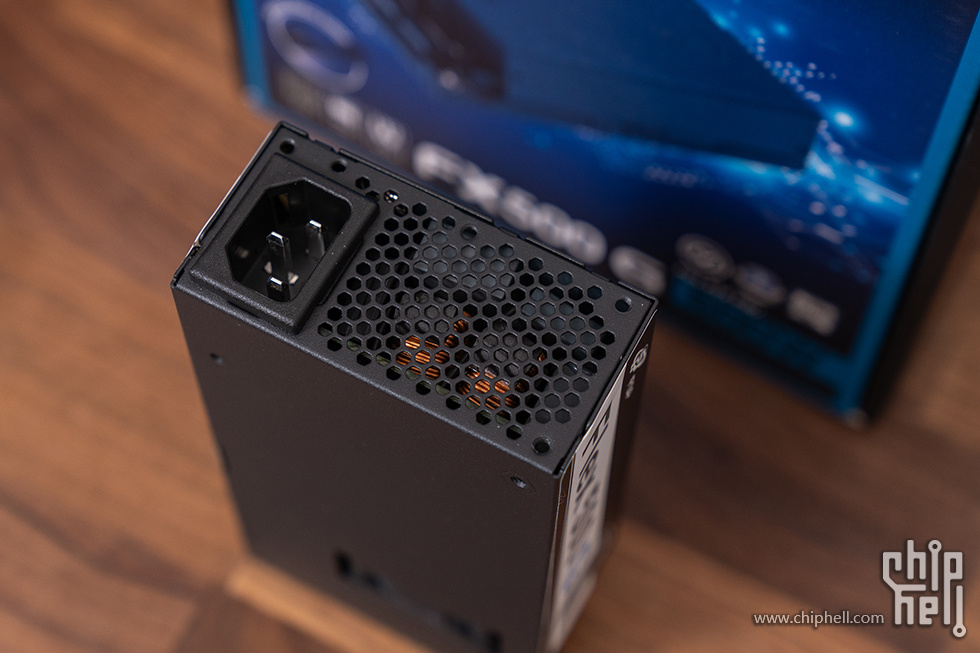

尾部大面积镂空设计，配合贯穿式的风道设计，提升内部整体元器件的散热效能。

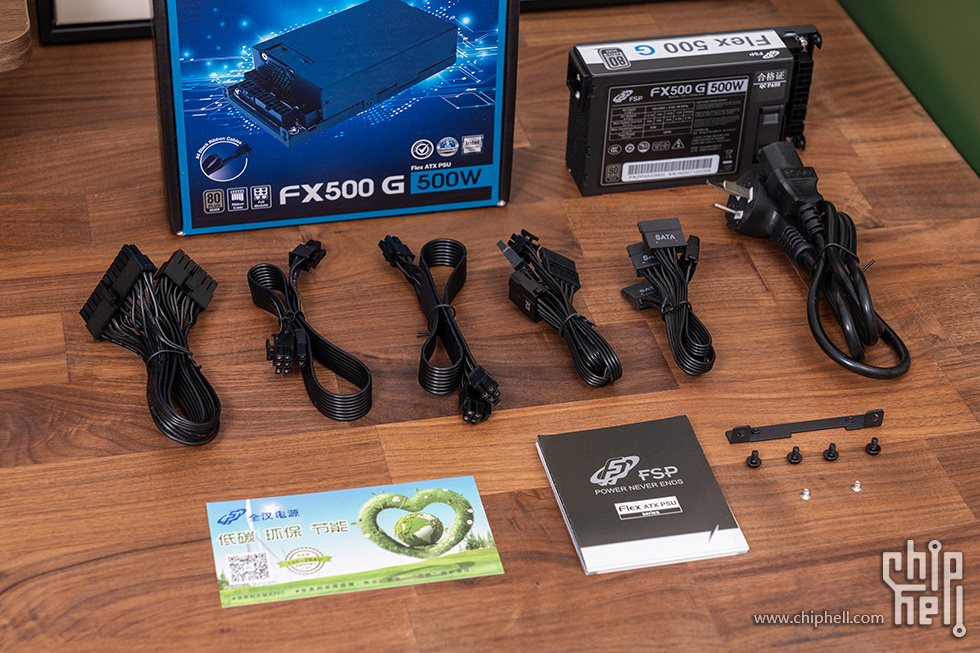

附件方面，自带了5条扁平模组线，包括：1条主板 24Pin（240mm）、1条CPU 8Pin（400mm）、1条显卡 6+2Pin（350mm）、2条SATA/ PATA连接线。除此之外，还有1条电源线，1个电源支架、1组配套螺丝、1本说明书和1张“低碳、环保、节能”技术特色宣传卡。

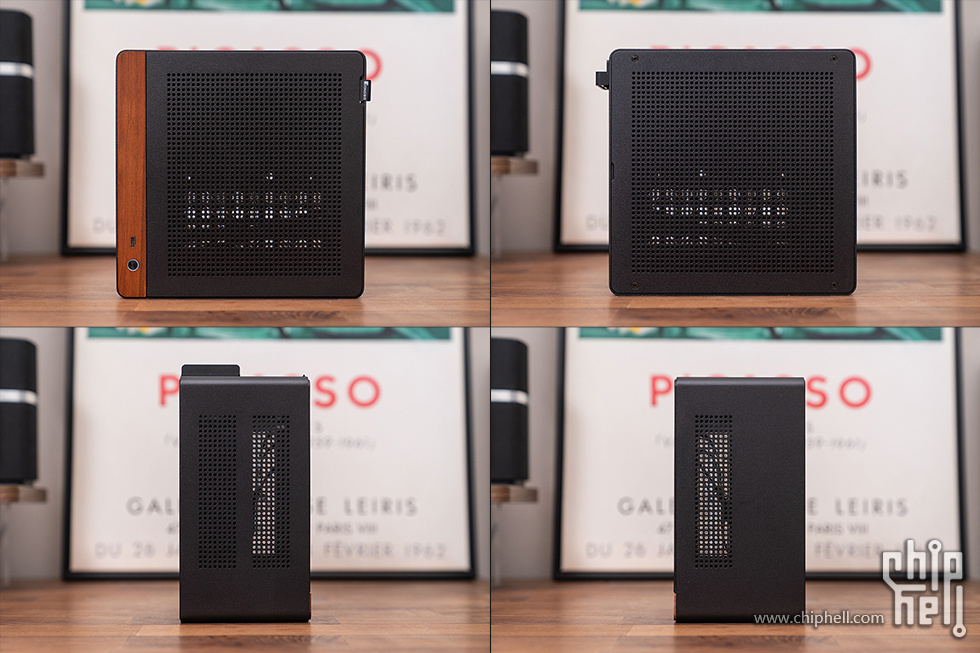

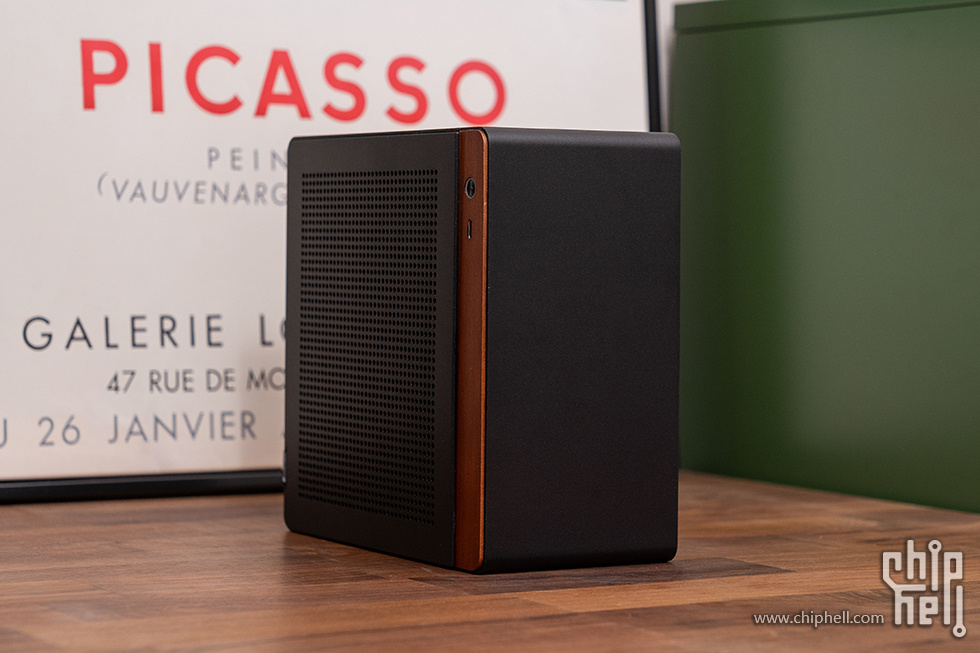

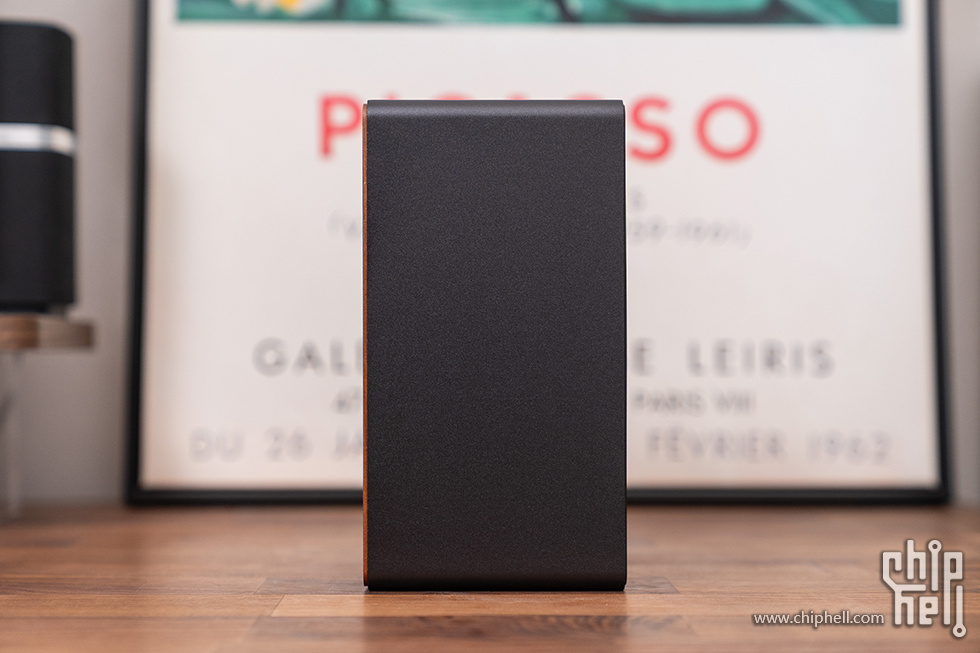

机箱来自乔思伯的NV10，作为一款桌面级MINI-ITX机箱，尺寸为205mm x 205mm x 108mm，体积仅为4.5L。设计简约，外壳表面喷砂处理，细腻金属质感，辅以北美胡桃木饰条，支持立卧放置。
采用 3.3mm 铝合金搭配 1.0mm 钢板的材质，上下左右面板均做了CNC工艺打孔，进一步加强散热效能。

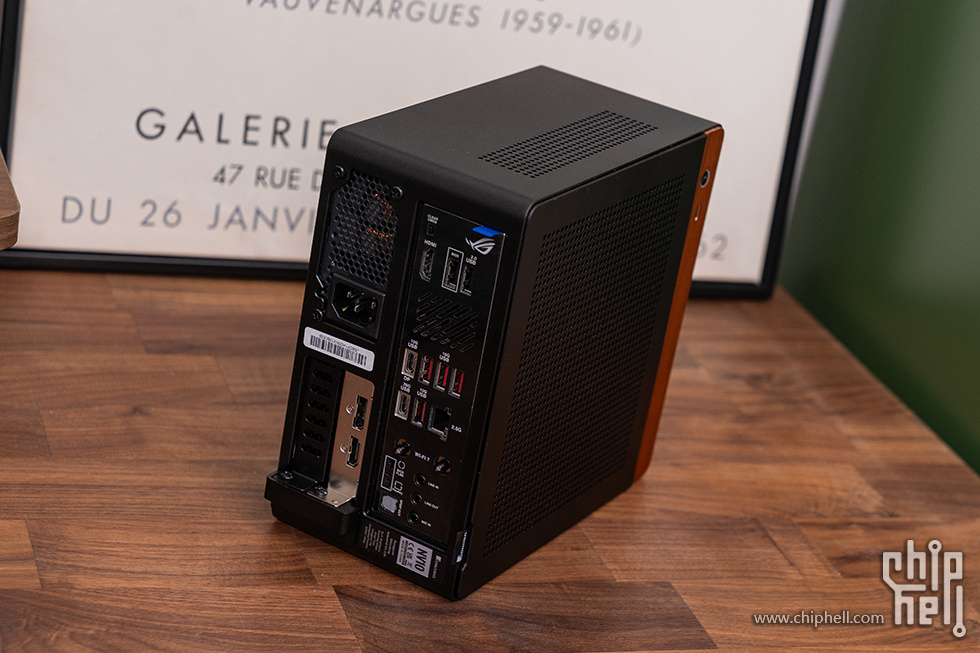

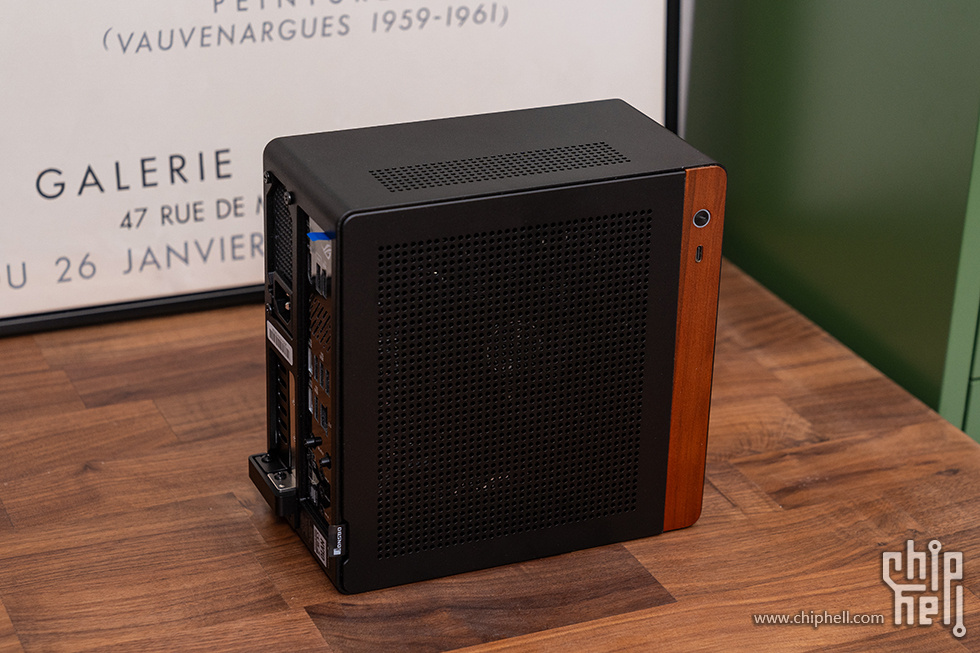

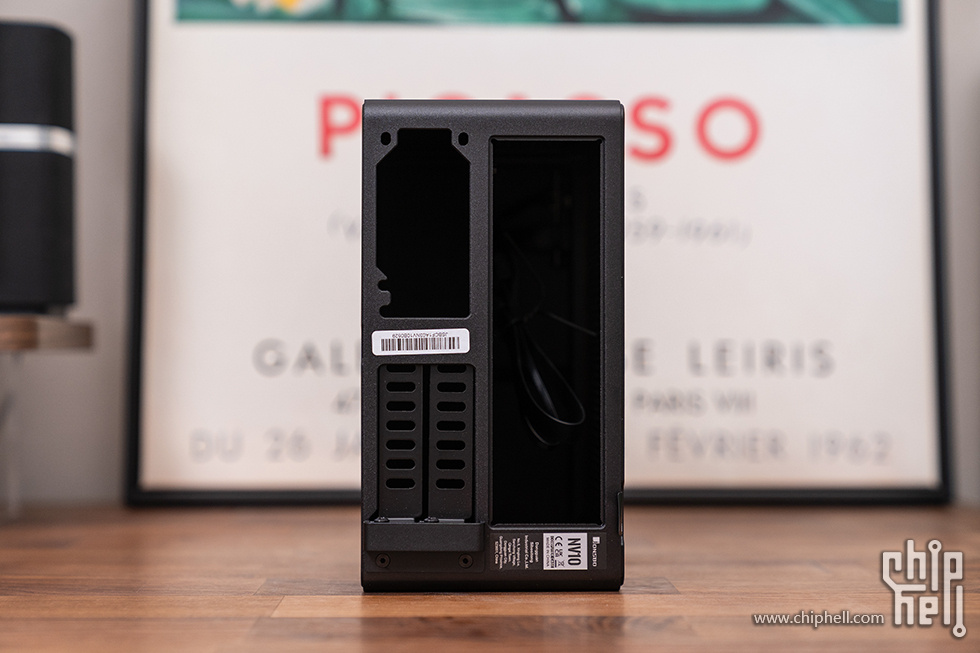

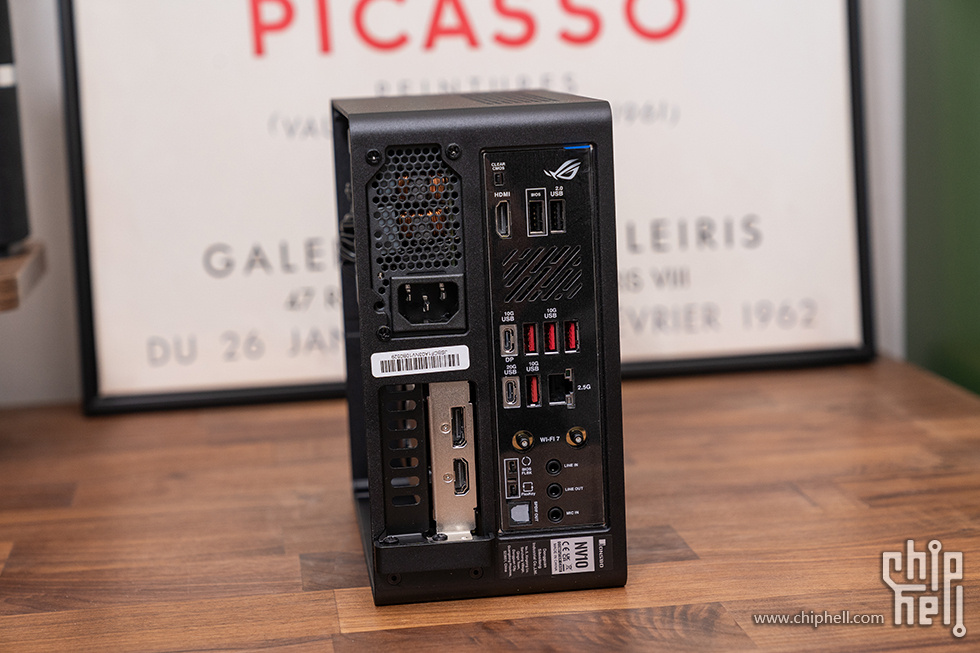

机箱尾部，左右双仓结构，左侧为主板安装区域，右侧为电源和显卡安装区域，提供了2个PCIe半高槽位。

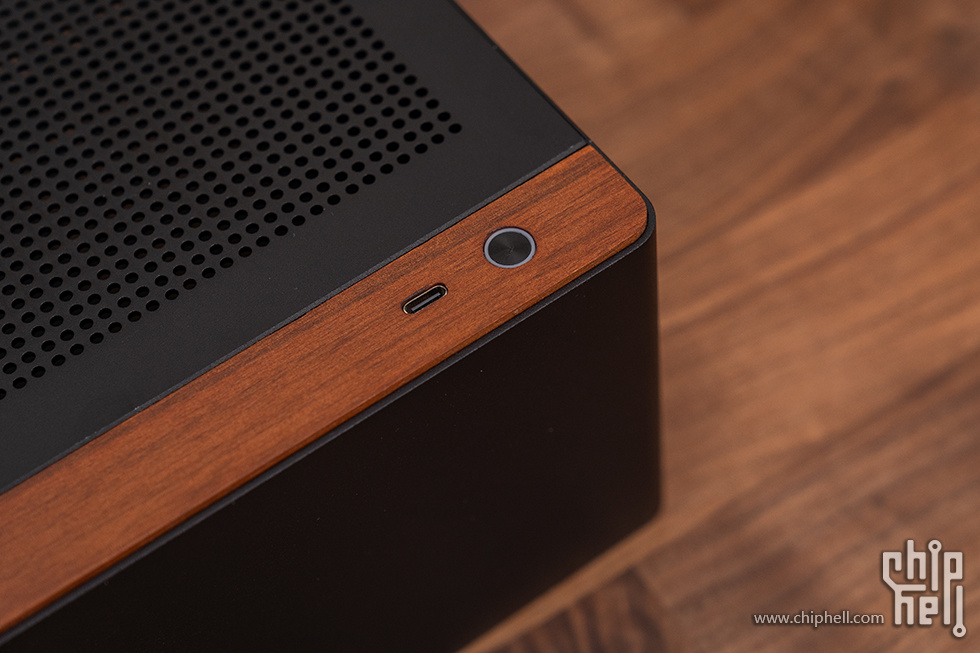

机箱一侧面板前端使用北美胡桃木饰条划分出前置 I/O 区域，部署了1个USB-C 接口和开关按键。

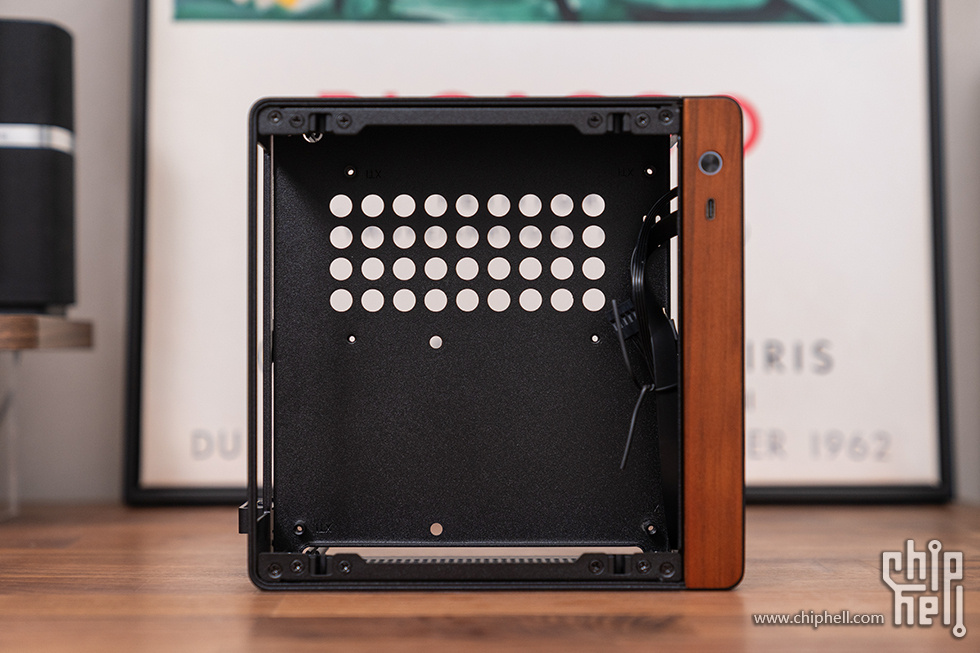

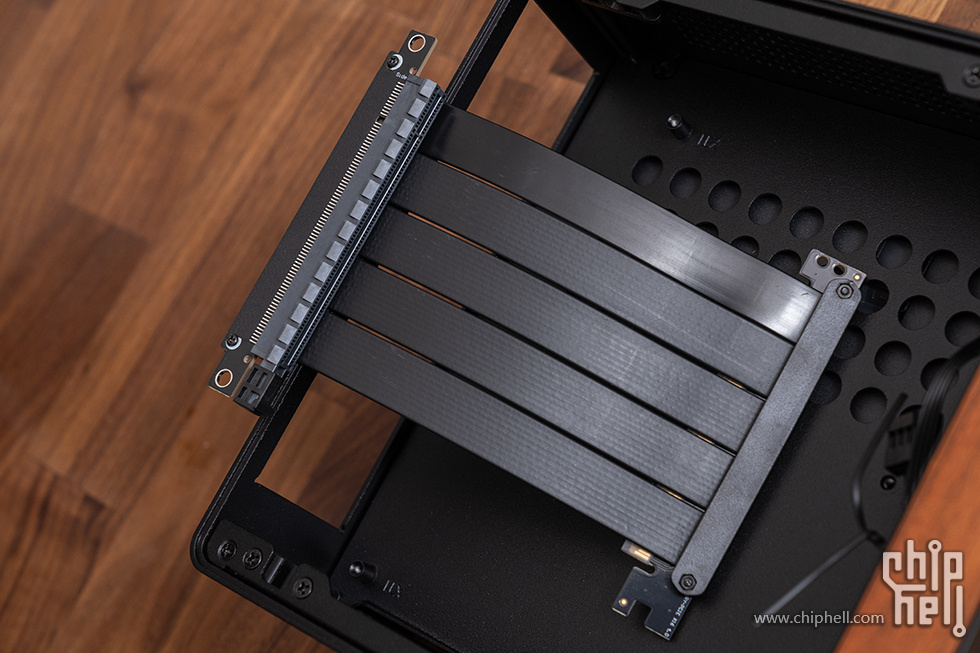

机箱内部支持标准ITX主板的安装，中央隔板做了开孔设计，兼容支持≤190mm半高显卡（附赠标配 PCIe 4.0 延长线）、长度 150mm 以内的 1U Flex 电源和高度 38mm 以内的 CPU 散热器。

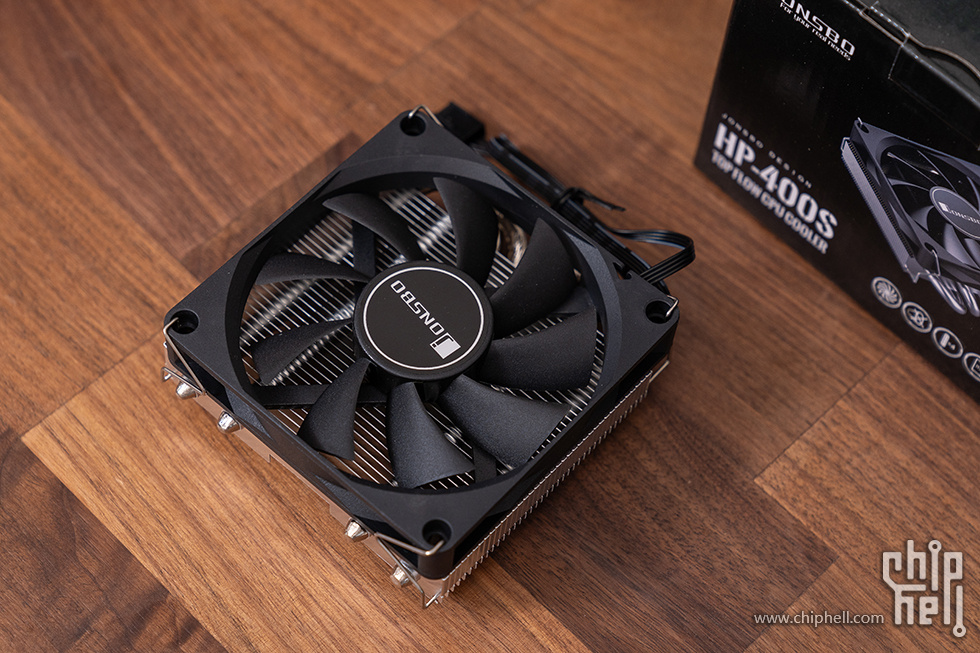

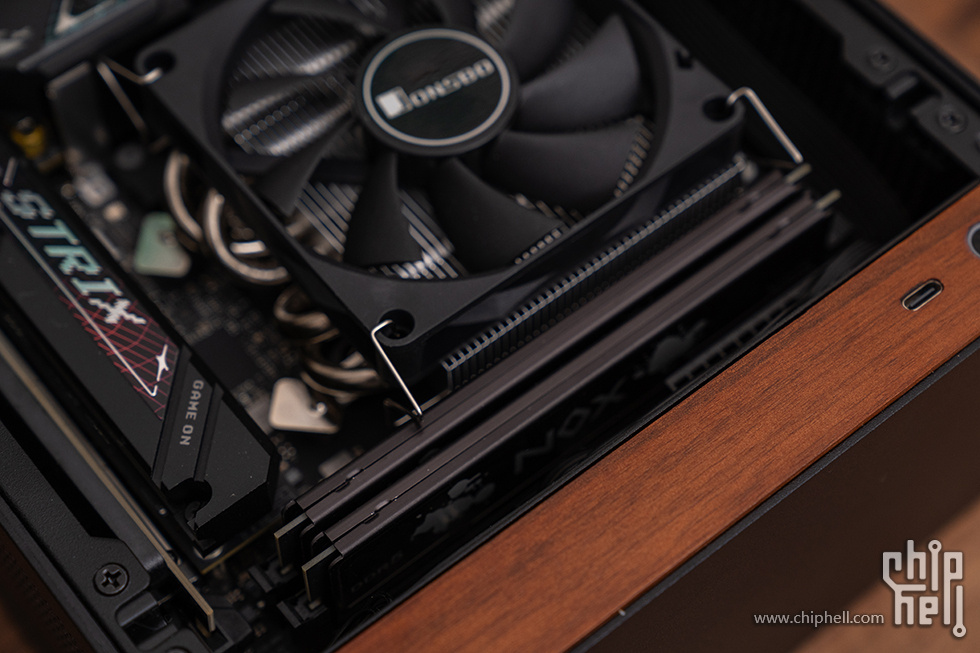

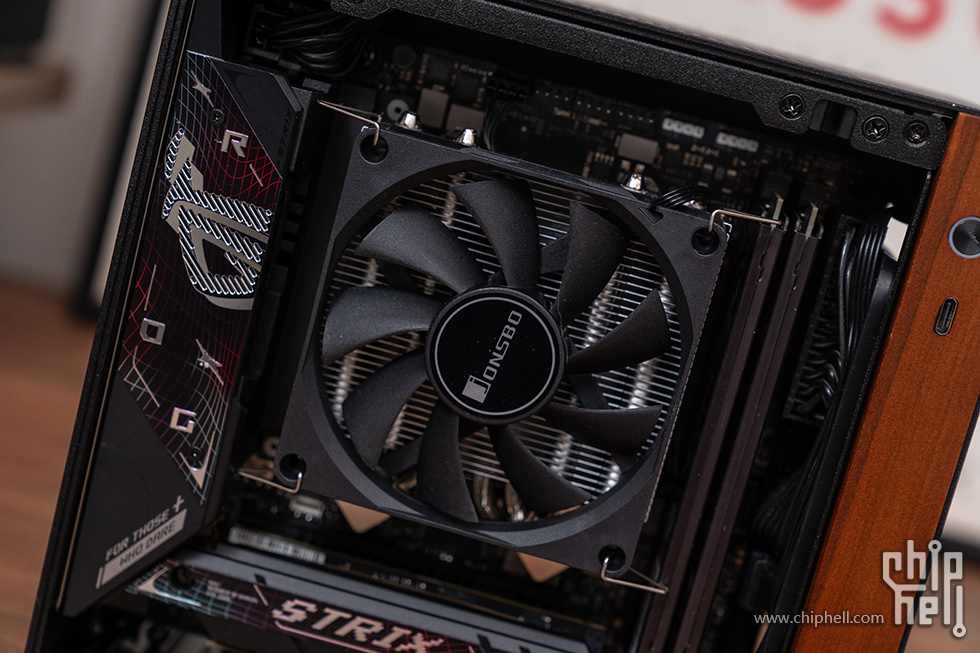

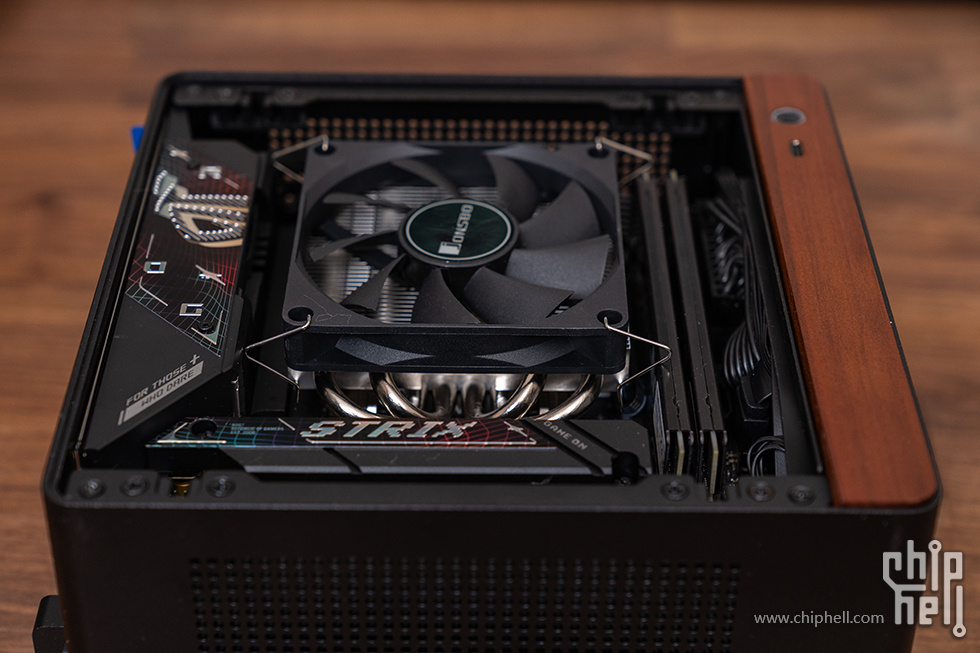

由于NV10对散热器限高38mm，所以选择了乔思伯自家的HP-400S 下压式超薄散热器，整体尺寸为103 x 92 x 36 mm，采用9015 PWM 4PIN温控风扇（尺寸90 x 90 x 15 mm），转速为800~3000RPM±10%，提供了48.3CFM的风量和3.24mmH2O的风压，噪音值为14~33dB(A)，官方标称CPU最大支持功率为140W。

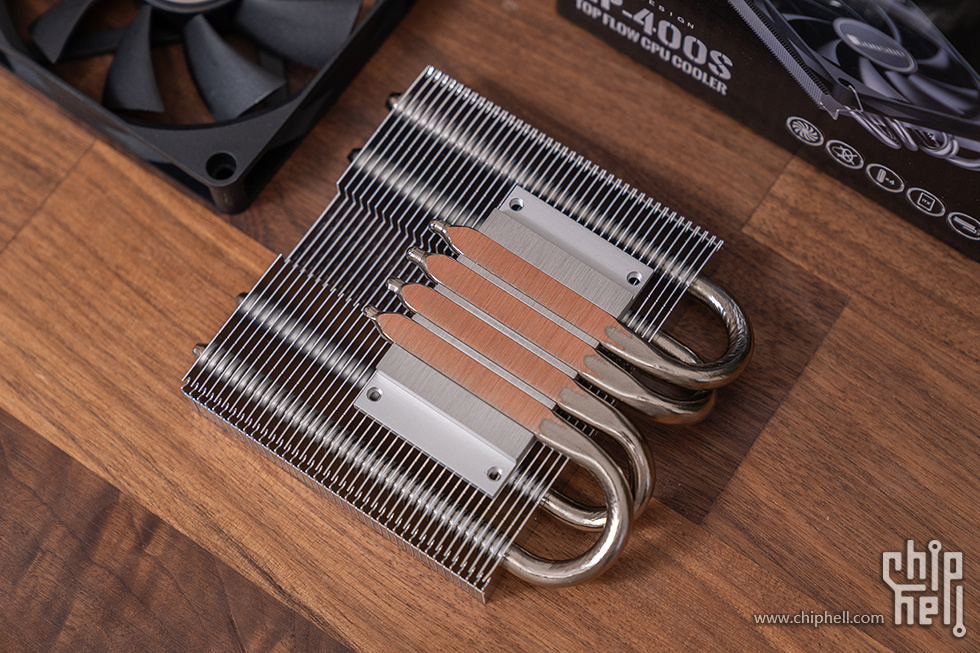

HP-400S 使用了四根直径为6mm的纯铜镀镍热管，并采用了热管直触工艺，在底部与CPU形成了直接的接触；结合了40片纯铝大面积FIN散热鳍片，针对内存和MOS管等位置进行了避让的设计。

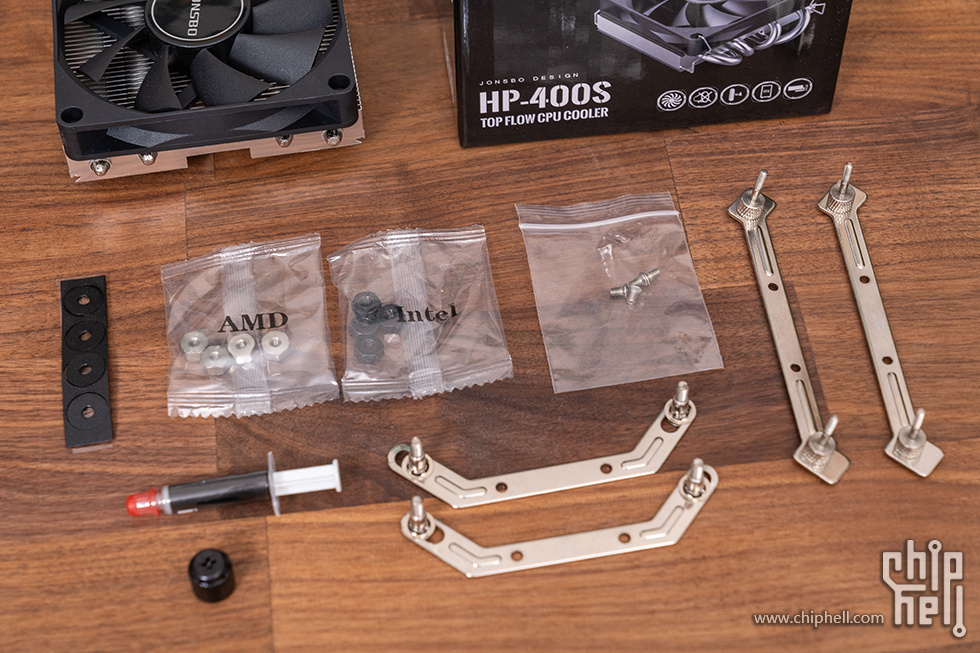

附件包含英特尔LGA 115x/1200/1700和AMD AM4/AM5平台扣具、硅胶脚垫以及一个散热硅脂。
性能测试
操作系统：Windows 11 专业版
显示分辨率及刷新：3840×2160，60Hz
环境温度：24℃（±1℃）
测试软件：CPU-Z、AIDA64 Extreme、Cinebench 2024、3Dmark、CrystalDiskmark、Txbench、PCMARK 10

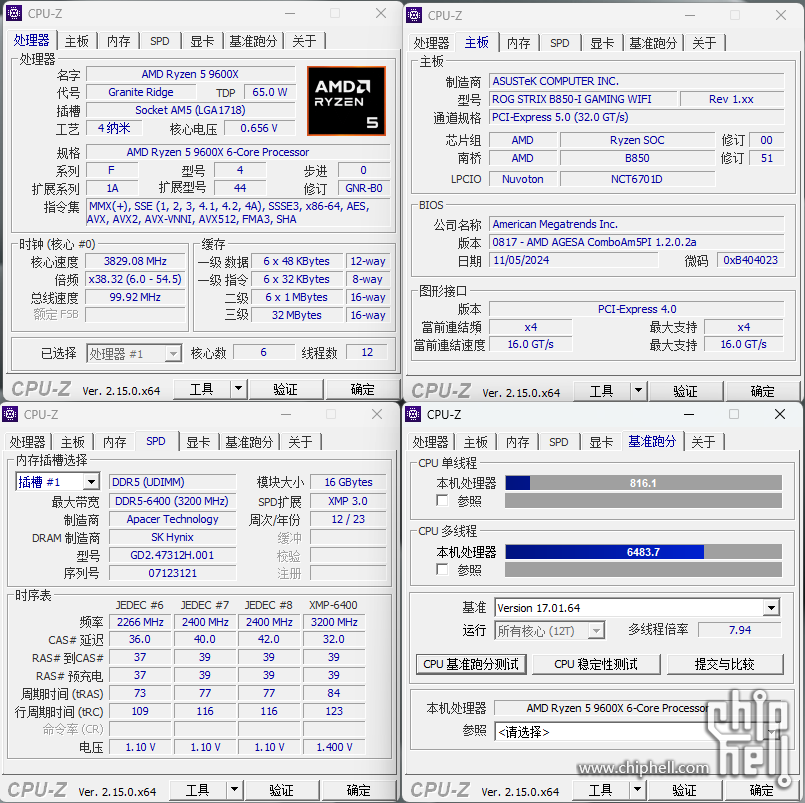

CPU-Z基本信息及BENCH成绩

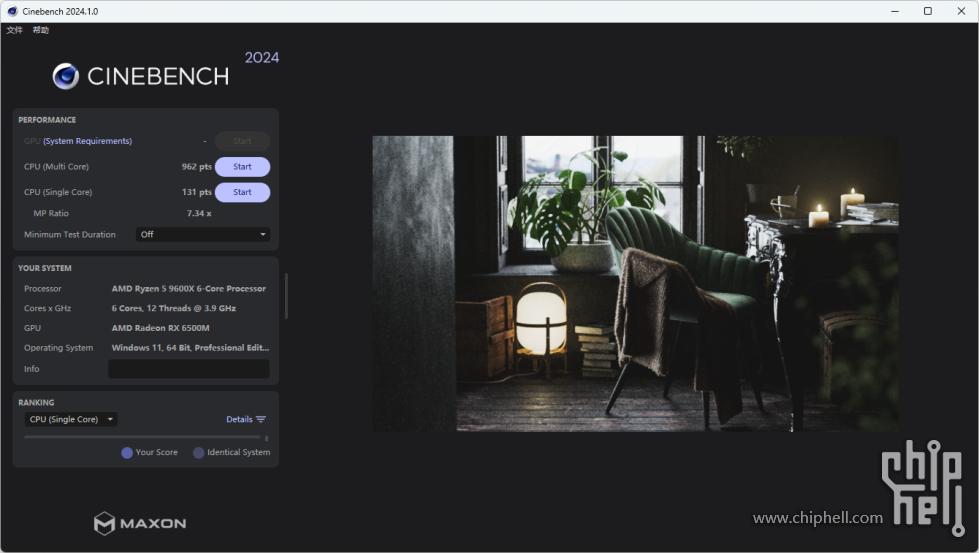

CINEBENCH 2024 测试成绩

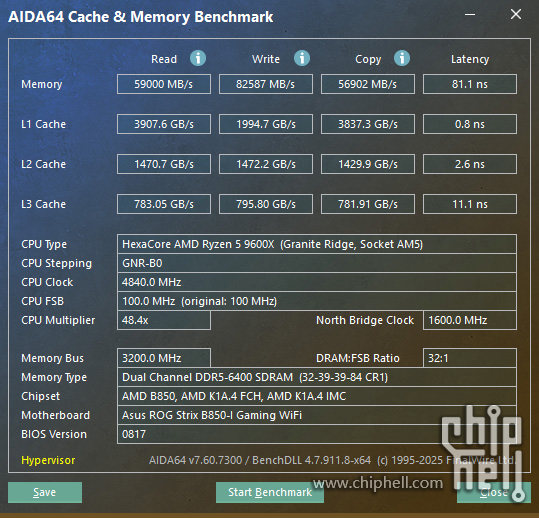

AIDA64 Cache & Memory Benchmark成绩

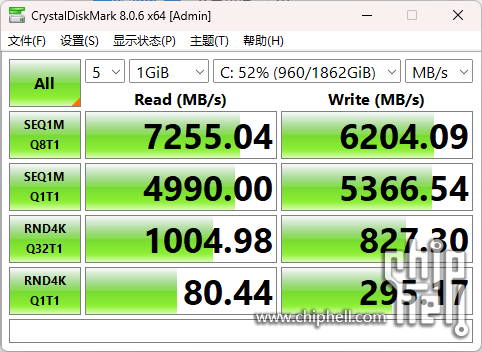

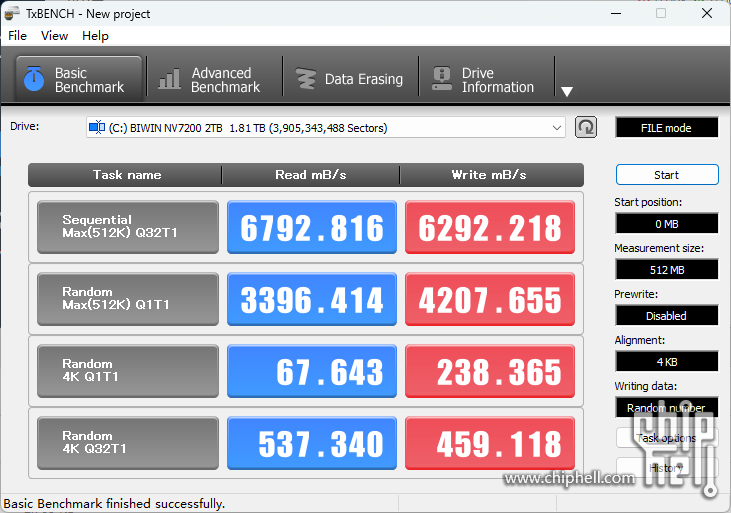

SSD测试成绩

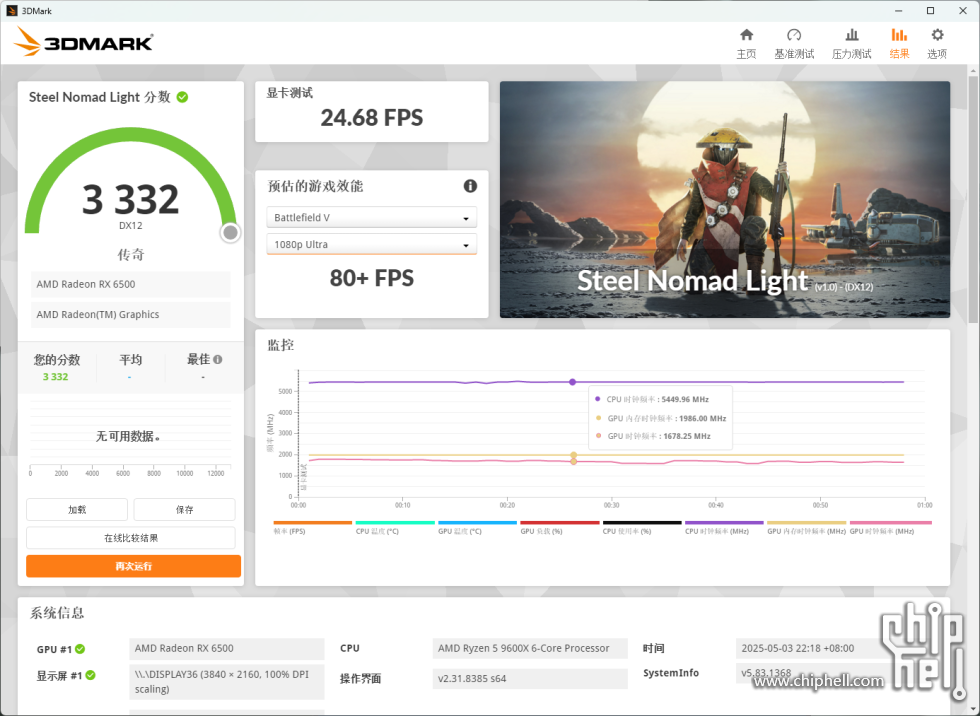

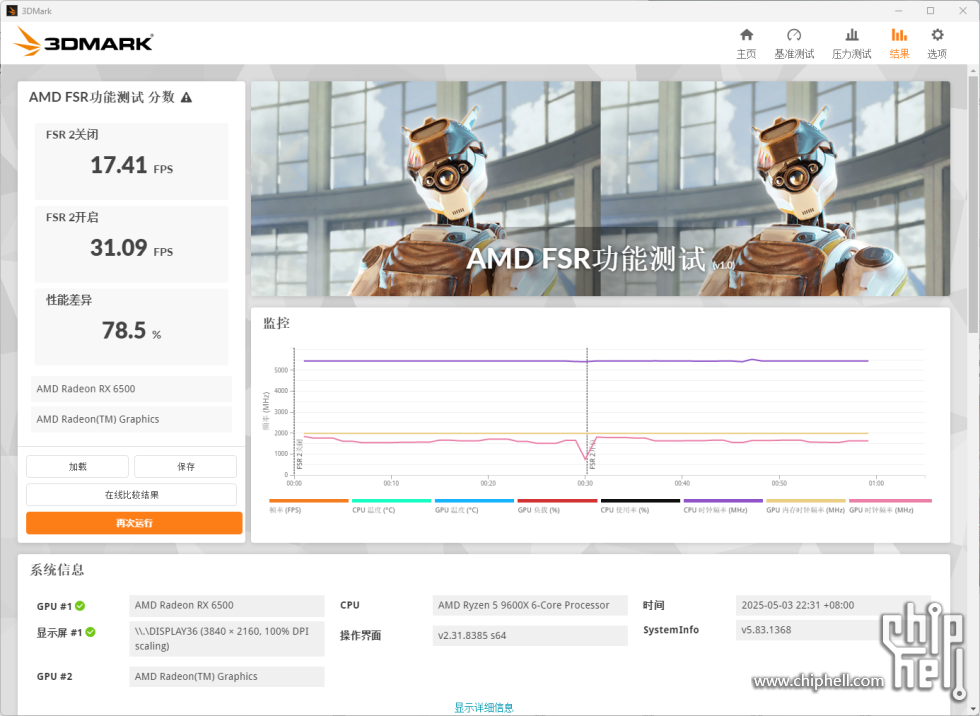

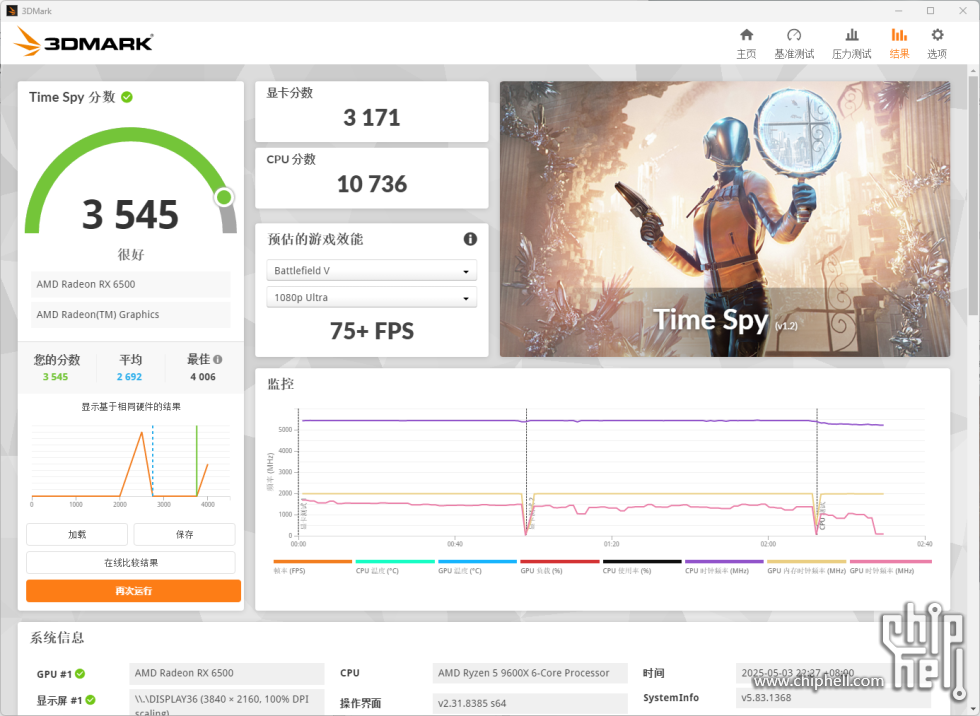

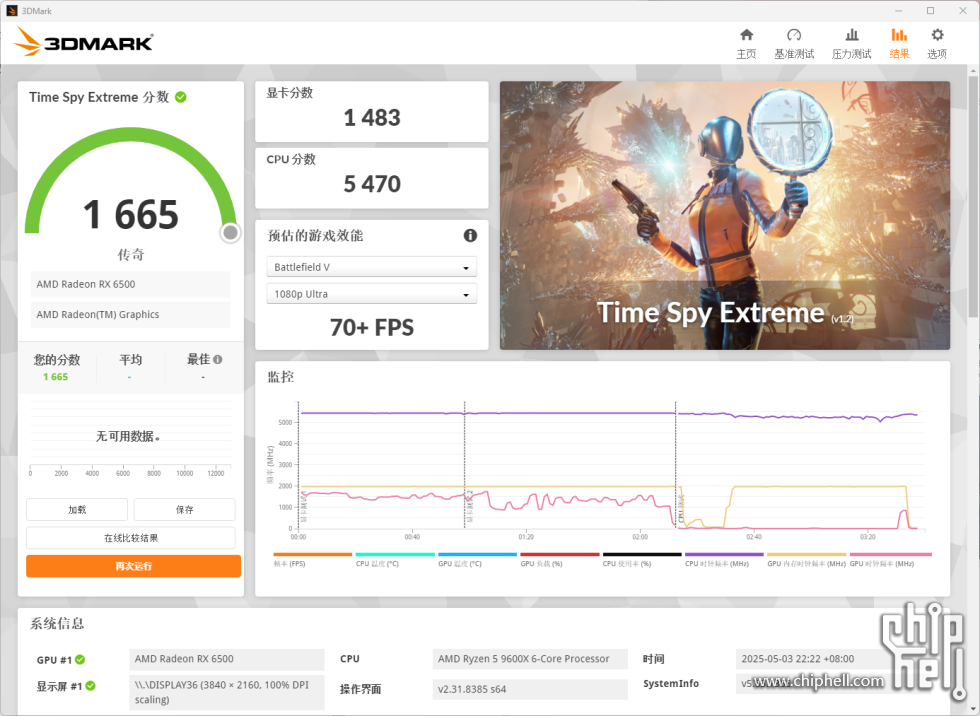

3DMARK显卡测试，主要对1080分辨率下D11/12和光追性能进行测试

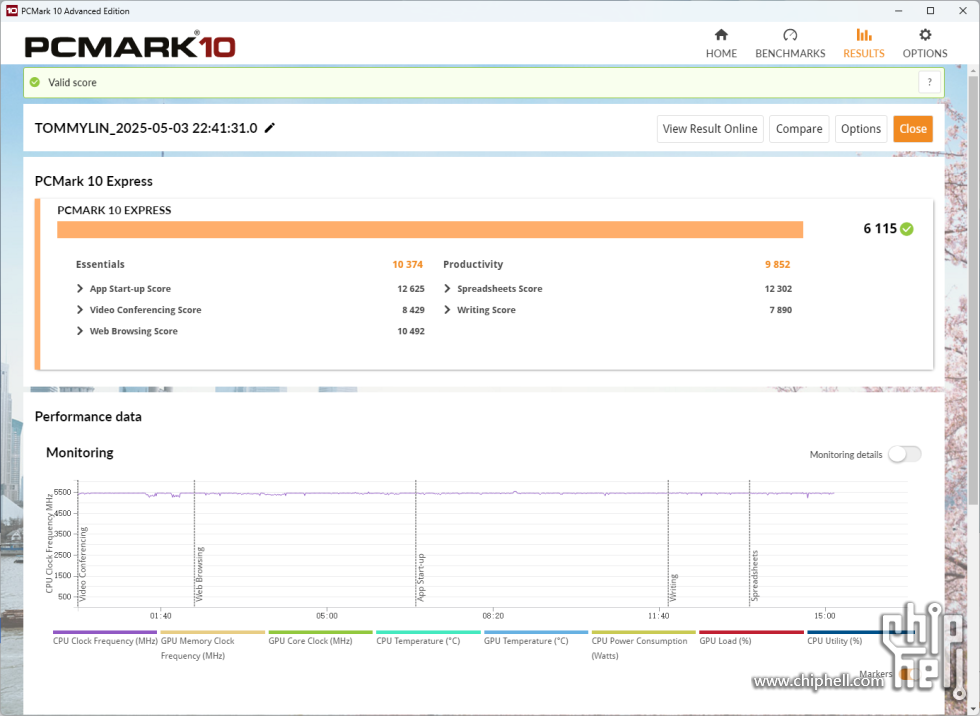

PCMARK 10整机性能测试

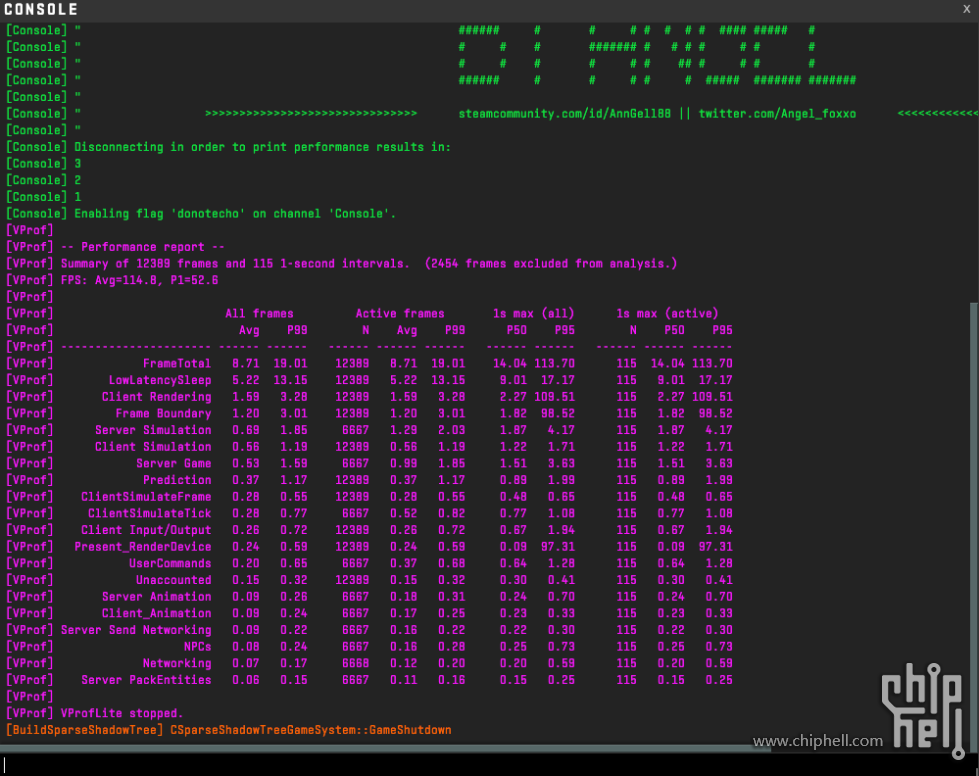

1080分辨率下CS GO游戏测试
以上为本次装机全部内容，感谢各位花时间浏览，欢迎交流讨论。
|
|
