铭凡原子侠X7Ti简单上手

神月妍妍

Section 0. 写在前面的话

小伙伴们大家好啊~最近手头两个案子中间来交个欠账作业，铭凡原子侠X7 Ti的简单上手。铭凡做MiniPC这两年算是风生水起了，这品牌我就不多跟大家介绍了，还是直接进内容吧。

Section 1. 产品开箱，安装和展示

产品用彩盒包装，包装上并没有什么花里胡哨的设计，左上角标识了产品名称AtomMan原子侠，而右下角则标识了产品的型号X7 Ti以及支持HDMI，最醒目的还是Intel Core Ultra 9的标志。

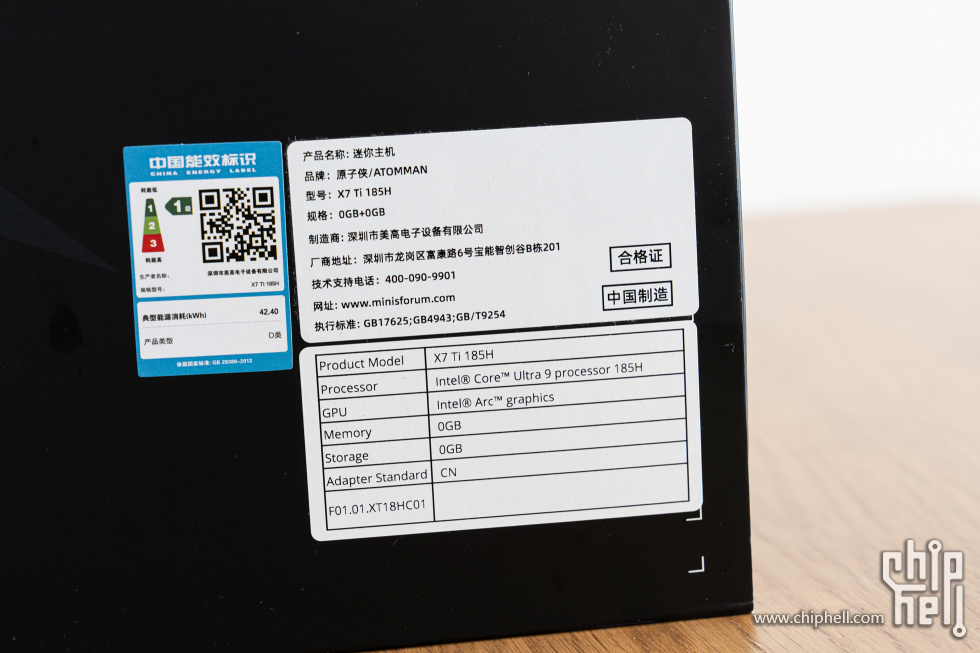

包装背面标明了产品的具体配置信息，我收到的是不带内存和SSD的版本，能看到CPU的具体型号 Core Ultra 9 185H，是一代Ultra移动核心当中最强的型号。

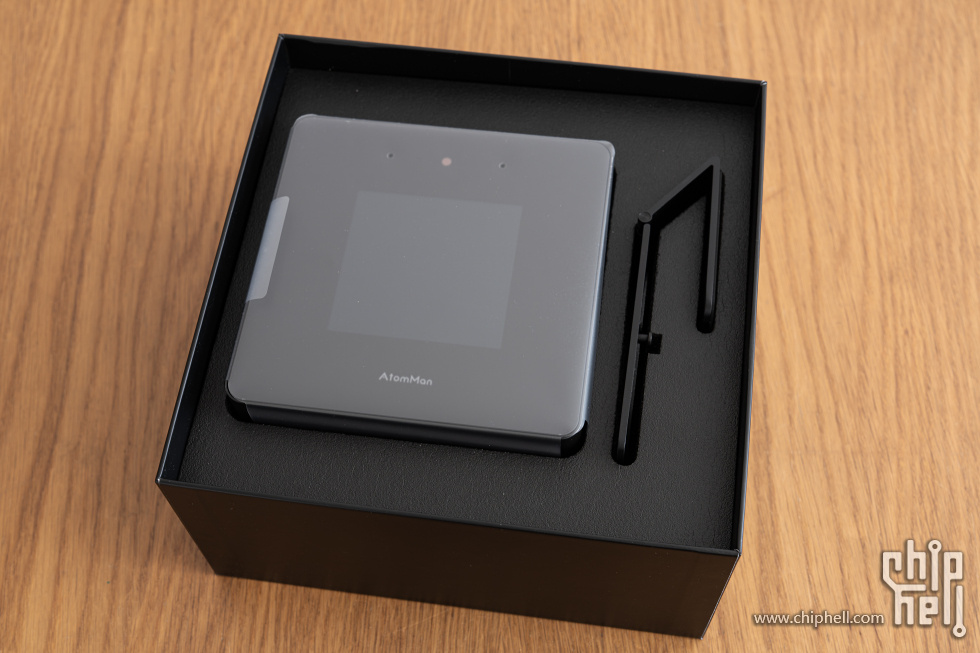

打开盖子之后原子侠X7 Ti本体和支架就摆在眼前了，机器用塑料薄膜包裹防止运输过程中的划伤。

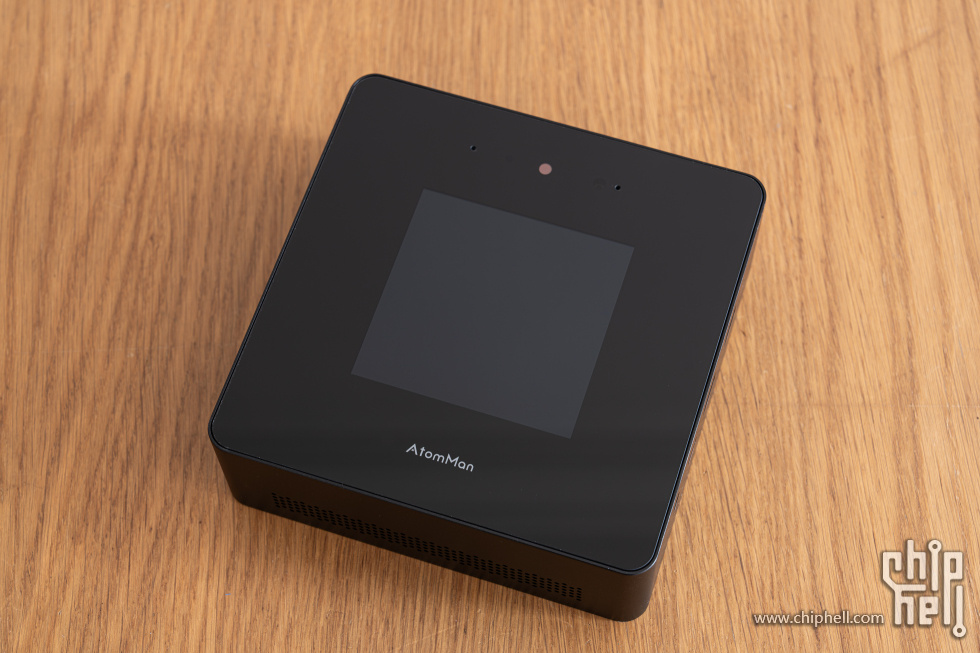

取出本体，方方的小盒子上一块屏幕，此时我还没去查具体的尺寸信息，肉眼瞄了一下长宽比1：1，长度上小于itx主板的尺寸（170mm），厚度上跟Mac mini 2024差不多。

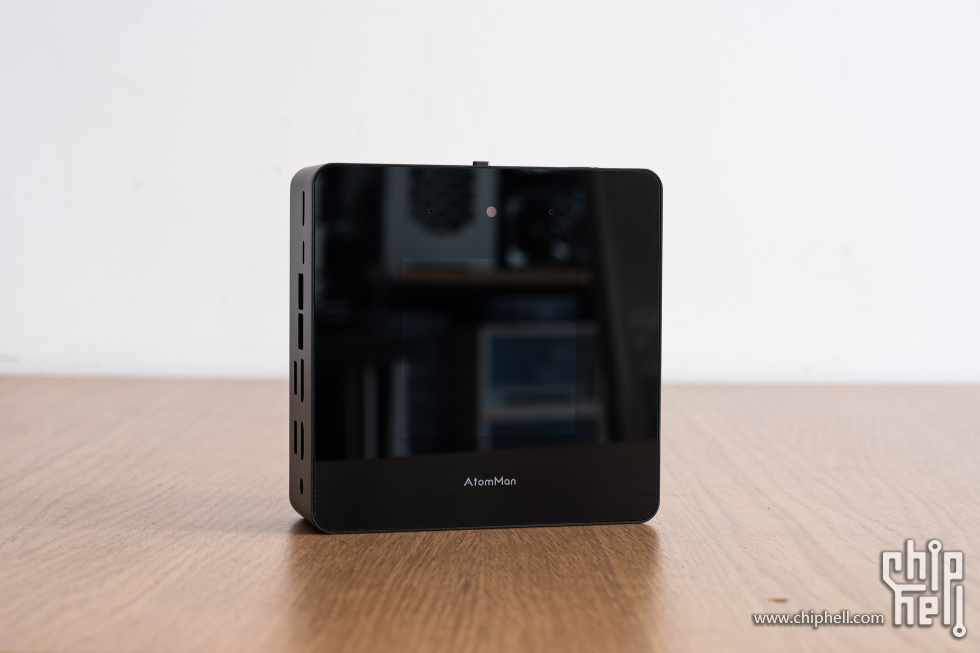

立起来看看，屏幕这一面整体是镜面效果。顶部的小圆孔是摄像头。

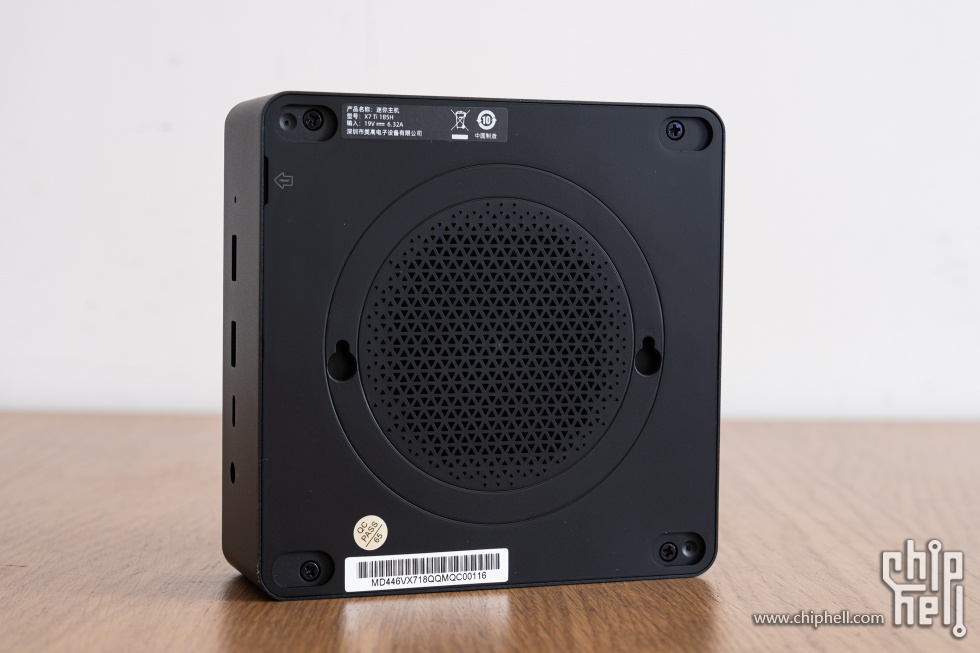

背面，中间是蜂窝状的散热孔，此处应该是进风。

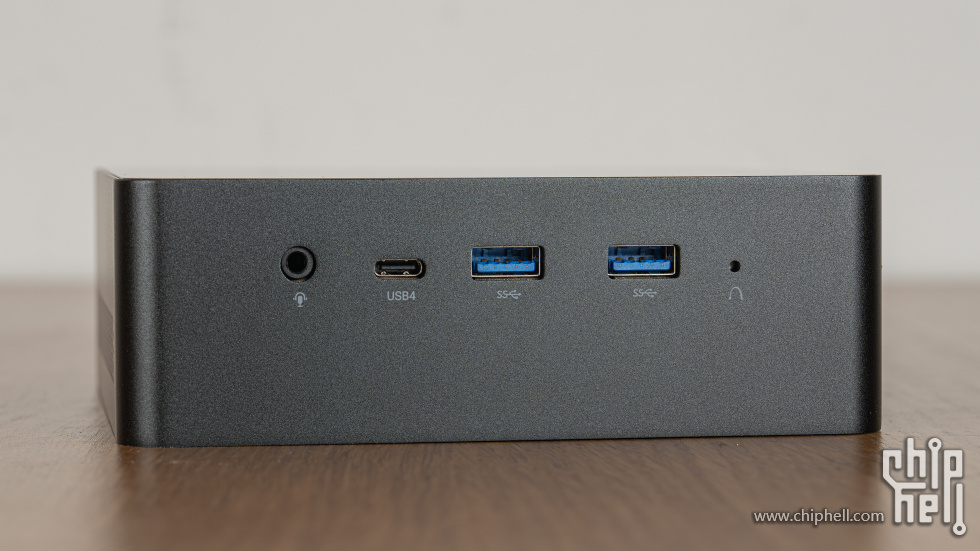

原子侠X7 Ti默认安装在支架上使用，所以严格意义上的正面其实是屏幕那一面，I/O则分布在机器的四个侧面上，这四个侧面是金属材质，表面做了阳极处理，质感尚可。竖起来之后这一面朝右，在这个面上分布有一个3.5mm耳机孔，一个USB type C接口（USB4），两个USB Type A接口（USB3.2 Gen2）和一个麦克风孔。

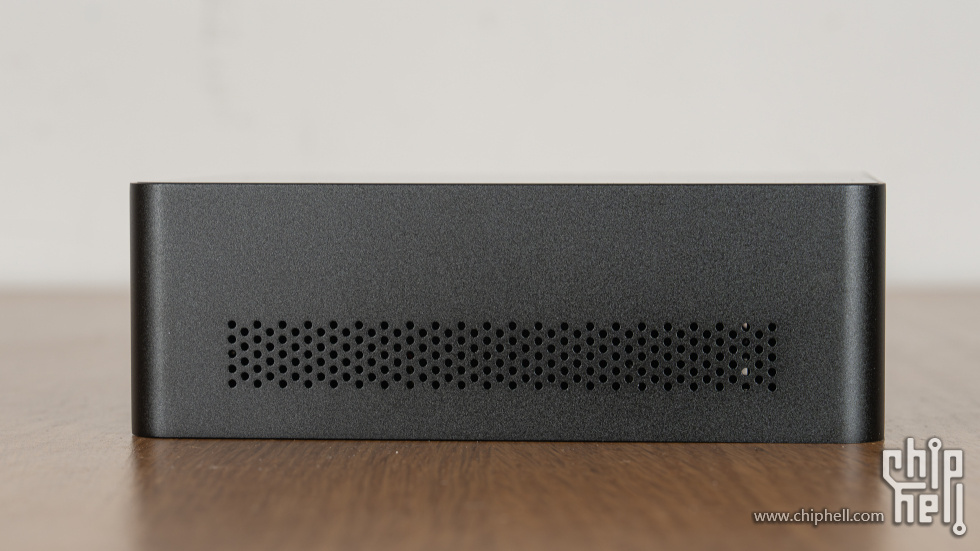

朝下的一面，同样是进风口。

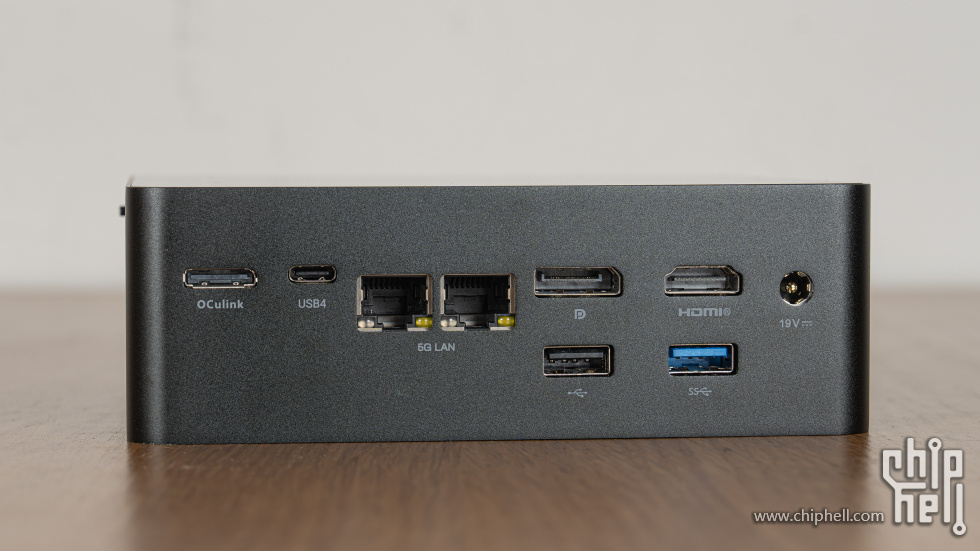

朝左的一面，大多数I/O分布在这个面上，概念上相当于主板的背部I/O。从左到右分别是一个Oculink接口，规格上最大支持PCIE 4.0x4，外接独显时还是会有比较明显的性能损失，还是作为应急解决有无问题的办法吧；接下来是另一个USB Type C（USB4）接口；然后是产品的一个比较大的亮点，两个RJ45 5G网口，看到双网口的大家是不是忍不住要喊出那三个字了/笑；再右侧则是DP 2.0和HDMI 2.1接口，两个USB Type A接口分别是USB3.2 Gen1和USB2.0规格，最右侧则是电源接口。



查阅了一下日渐繁杂的USB接口命名，所谓的USB 3.2 Gen2其实就是曾经的USB3.0或者USB 3.1 Gen1，理论传输速度上限在500MB/s，基本能跑满一块SATA规范的SSD移动硬盘，而USB 3.2 Gen 2的传输速度差不多是1200MB/s，翻倍还多。也是通过这两个USB4 TypeC接口，一个DP接口加上一个HDMI接口的配置，X7 Ti最高支持到外接四块屏幕，这时你甚至还有四个可用的USB Type A接口，扩展性这块的确属性拉满了。

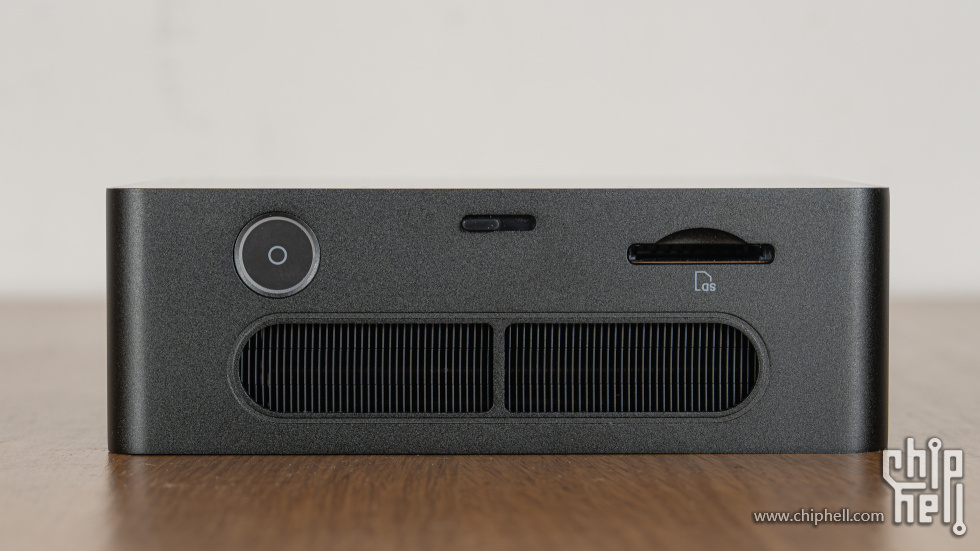

这个面就是朝上的那一面了，下方是敞开式的散热器出风口，上半部分则分布有带指纹识别的开机按钮，摄像头物理开关，以及一个SD卡读卡器。这个指纹识别开机按钮和机器面板上的摄像头均支持Windows Halo （是这么拼吧？）功能，能实现人脸识别或者指纹识别进入系统，这个设计很消费品了，尤其是机器放在桌面上的时候，坐下，对准人脸就可以解锁，好评。这个摄像头物理开关其实就是个拨片，拨一下会有一个塑料片遮挡摄像头，再反方向拨开则是打开，所以我管他叫“物理”开关，对于比较在乎网络安全和隐私保护的用户这个功能还是挺实用的，我好多同事公司笔记本发下来第一件事就是搞个胶带把摄像头遮住。

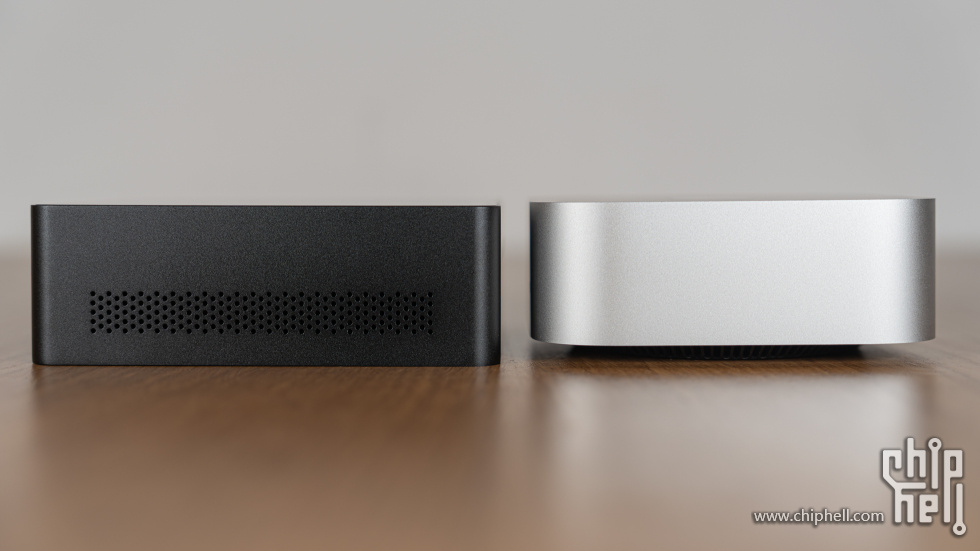

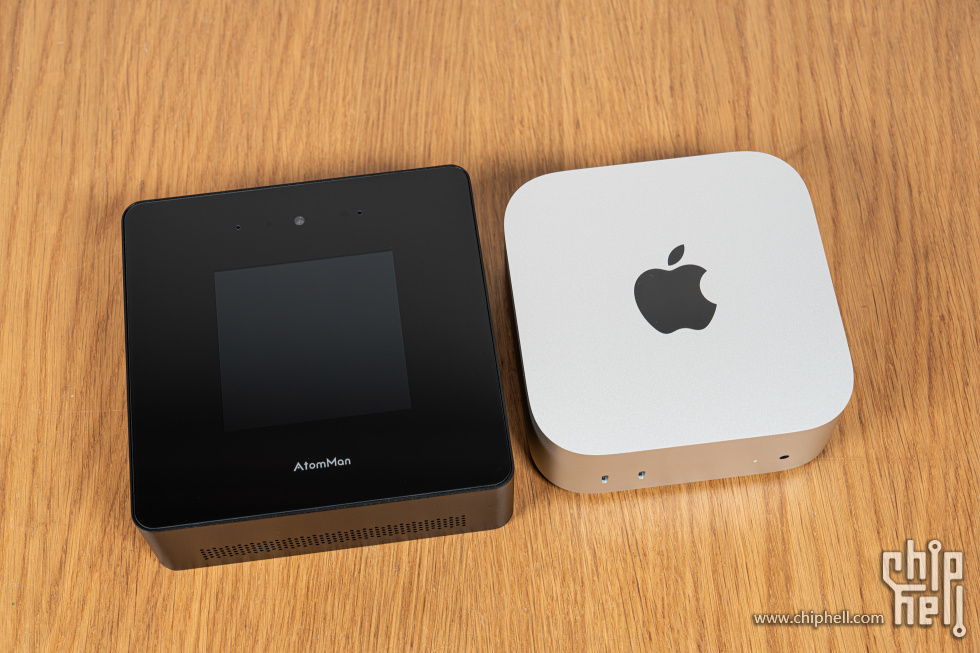

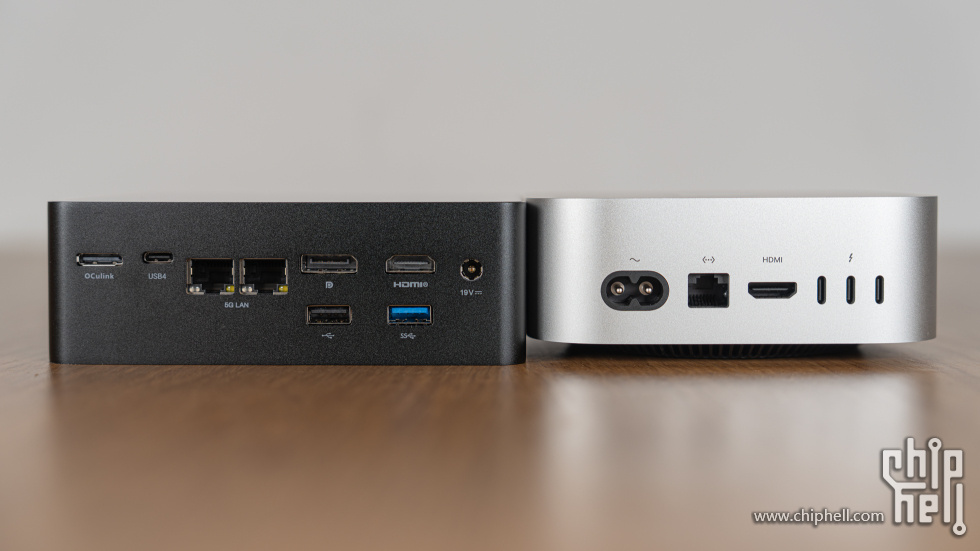

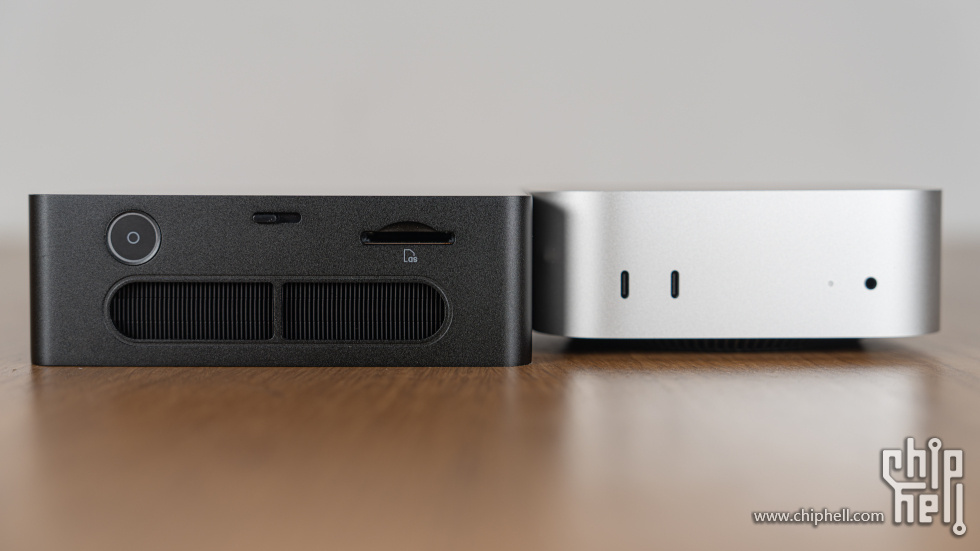

I/O介绍完毕，来跟近期mini PC的当红炸子鸡Mac mini 2024比较一下外观吧，长宽尺寸上Mac mini（127mm）要比X7 Ti（145mm）略小一些，而高度上则反之，Mac mini的高度是49.7mm，X7 Ti则是48.6mm。质感上....好吧不要跟苹果产品比质感。




扩展性这块...我只能说还是X7 Ti赢一手，USB接口的总数是6vs4，视频接口2vs1，网口2vs1，额外还有一个Oculink和读卡器。


如果聊扩展性，还有个绕不开的话题就是内存和SSD，准系统么内存和存储的扩展基本就按市面上的笔记本内存和SSD价格算就好，32G的内存算500一对，64G的内存算1000一对好了，SSD的话当前一线的PCIE4.0 X4规格SSD，1T算500，2T算1000差不多（基本做到700-800了吧）。至于苹果，内存这块倒是可以说因为OS指令集和逻辑不统，对内存的需求没有那么高，丐版的16G完全够用，但是存储这块...256G扩展到512G需要额外的1500rmb，到1T需要3000rmb，2T则是6000rmb，苹果的SSD金子做的果然名不虚传，明码标价，不坑穷人。


话说我百思不得其解mac mini为什么砍了读卡器，太弱智了。

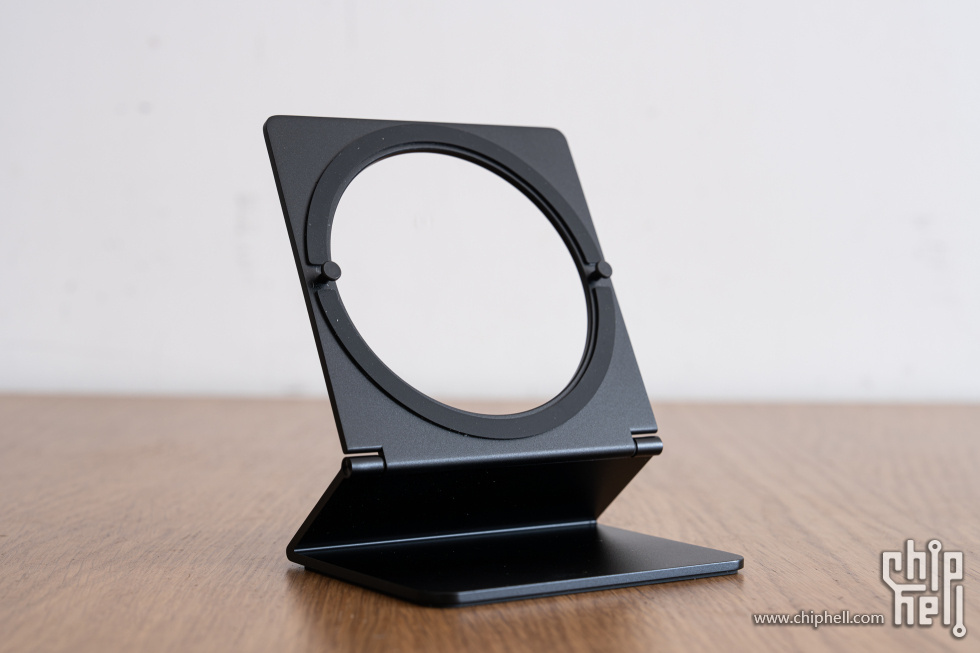

配件部分，首当其冲还是最重要的一个，竖装支架，铝材质+表面阳极处理，接触机器和桌面的部位有橡胶垫片，俯仰角度可调，但是因为机器装上后重心偏高，需要调整下防止倾覆。

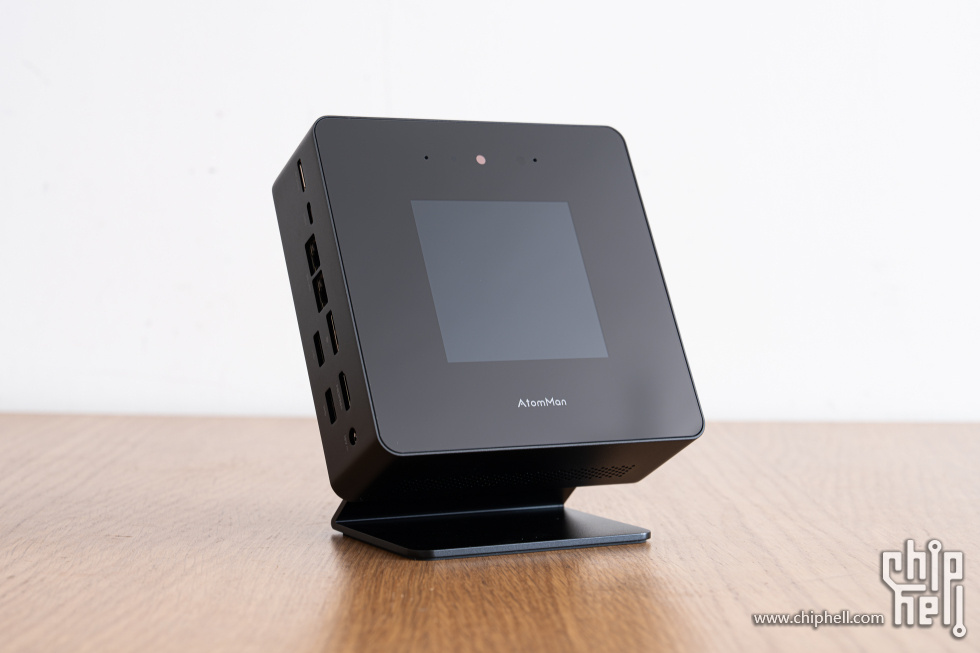

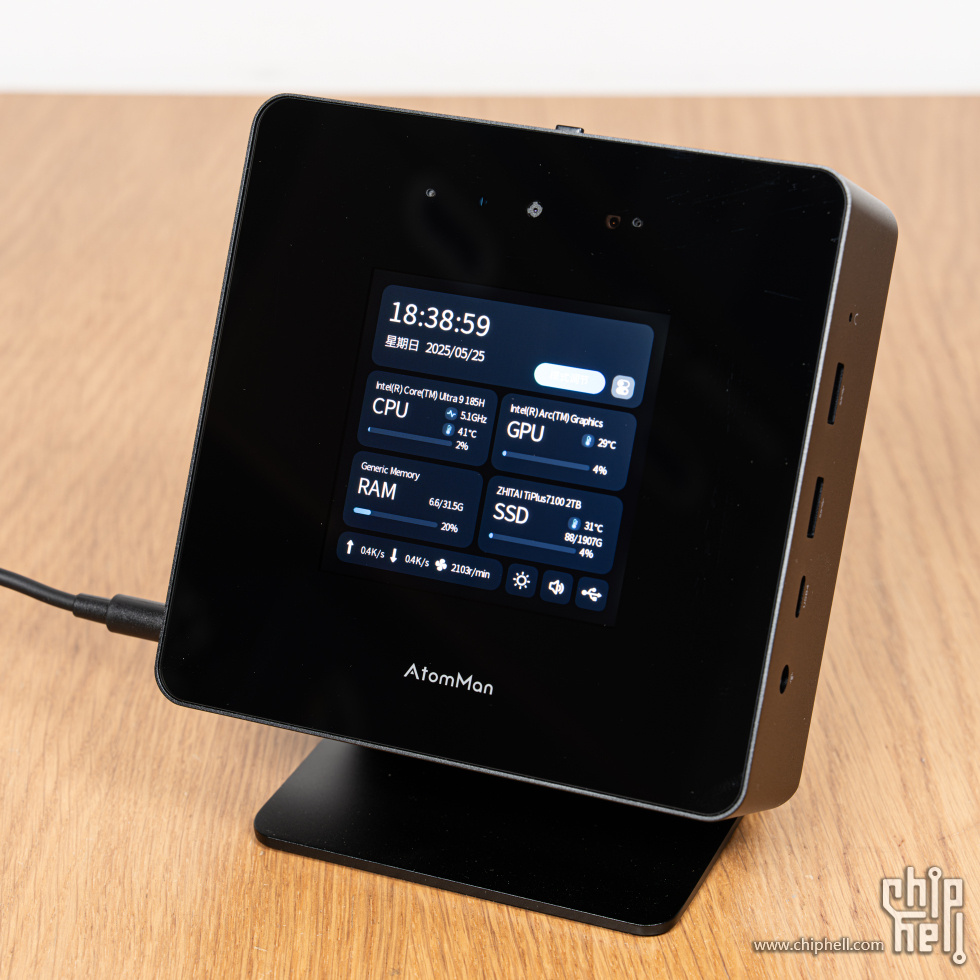

装上支架试试。

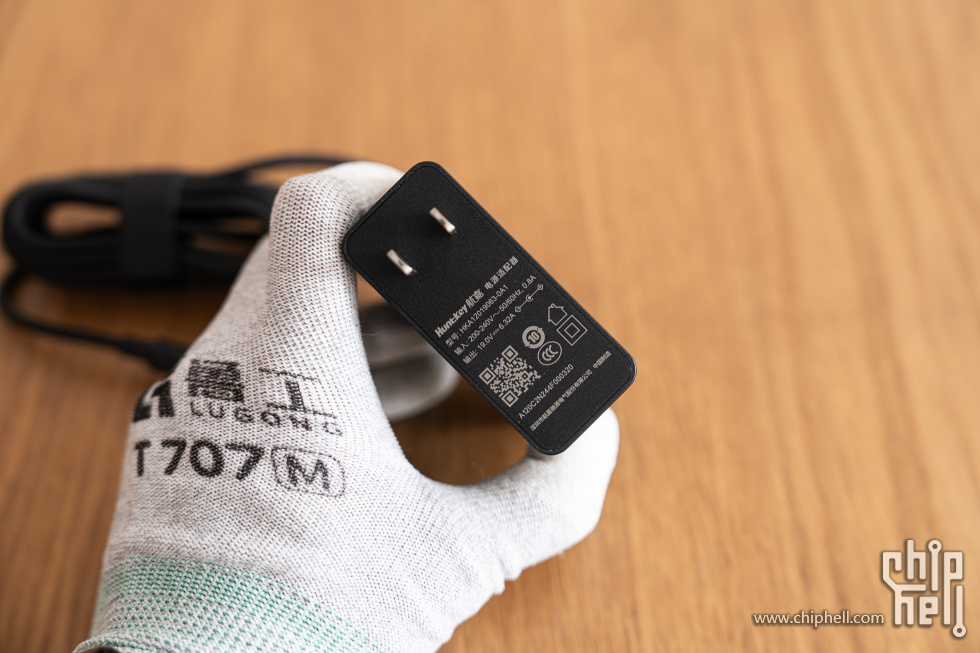

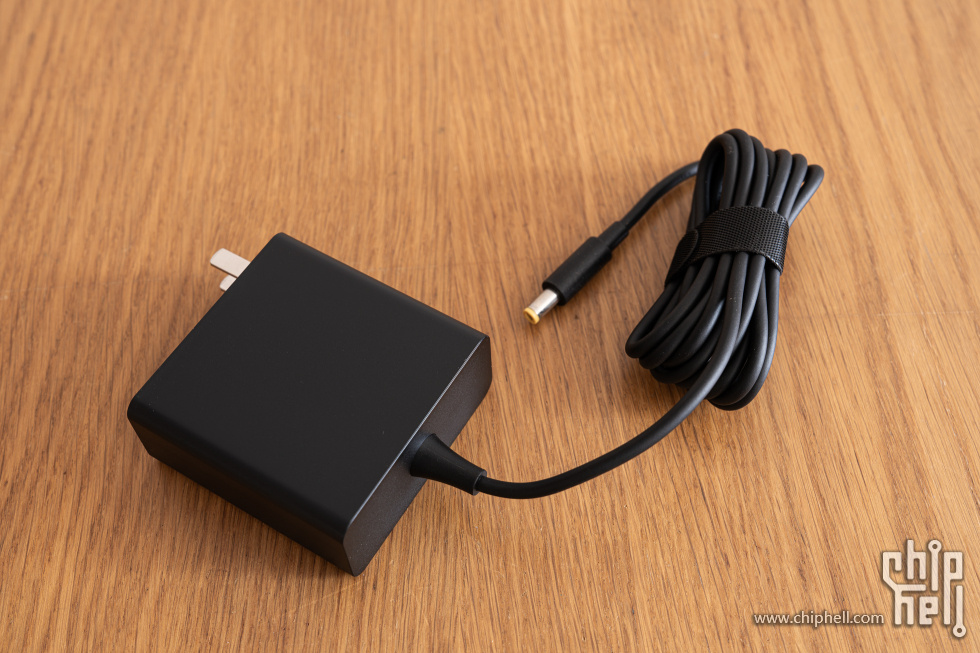

电源适配器，是一体化插头，没拖个砖头值得给个好评。


19V的电压下最高输出6.32A的电流，折合最大120W功率，对于不带独显标配低压CPU的mini PC而言绰绰有余了。

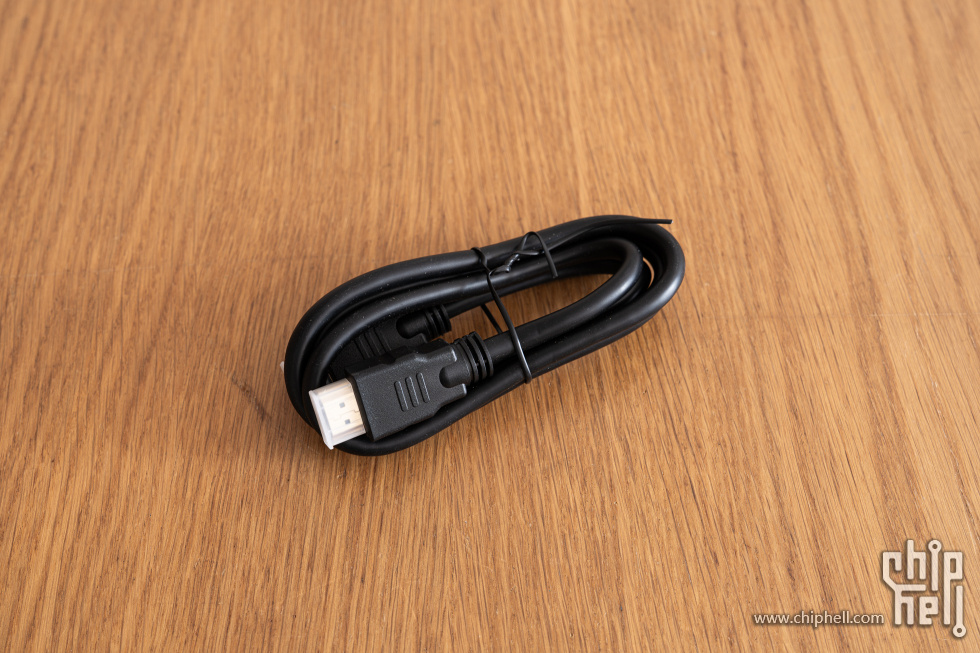

标配HDMI视频线。

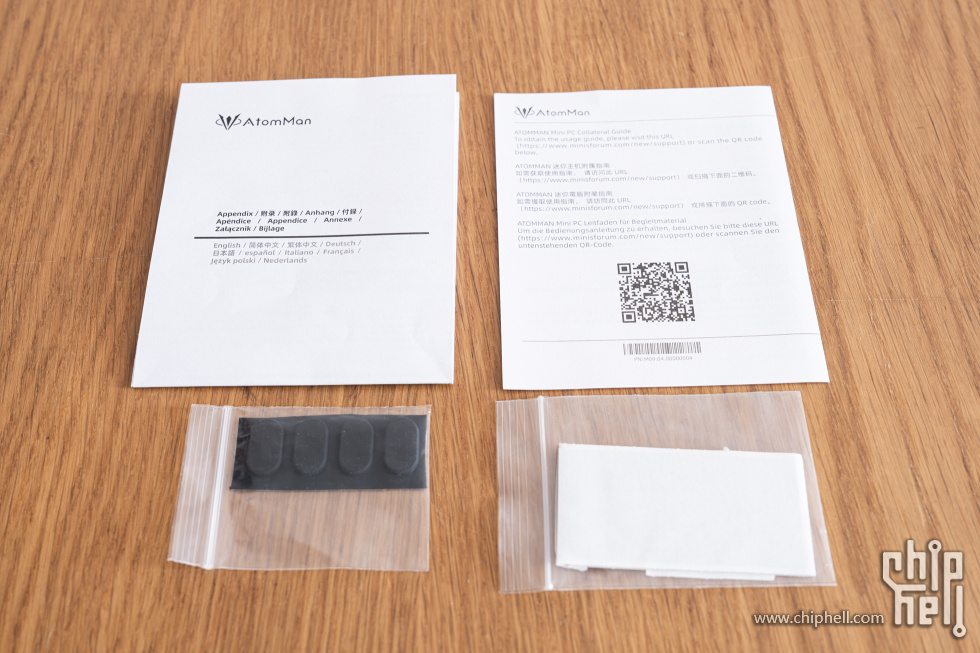

打印物和橡胶脚垫，如果用户选择把机器卧放在桌面上，装上脚垫之后可以增大底面到桌面的间隙，改善进风，不过这四个脚垫是需要贴在螺丝孔上的，买不带内存和SSD配置的用户需要注意完成安装之后再贴。

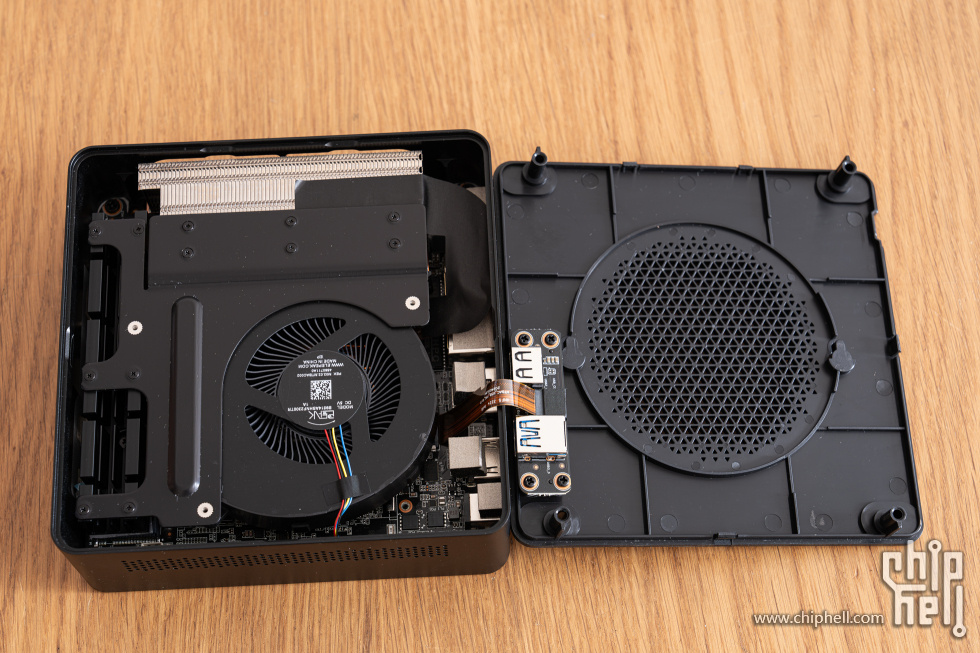

安装部分，卸掉底面四颗十字螺丝之后，用指甲撬一下底面标有“OPEN”字样箭头处的凹槽，就可以掰开底面了，过程中注意轻轻的操作，因为底板上集成了前置I/O的PCB，通过脆弱的跳线跟主板相连，直接猛的扯开容易拉断跳线。我觉得这块是个潜在的可以改善设计的点，直接集成到PCB上算了，防止用户大力出奇迹。

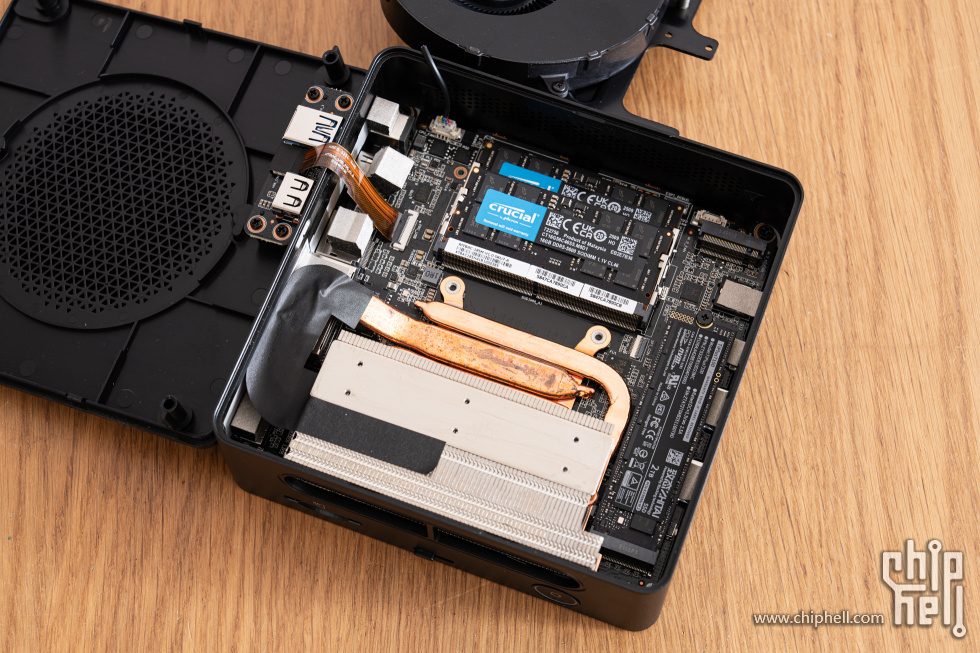

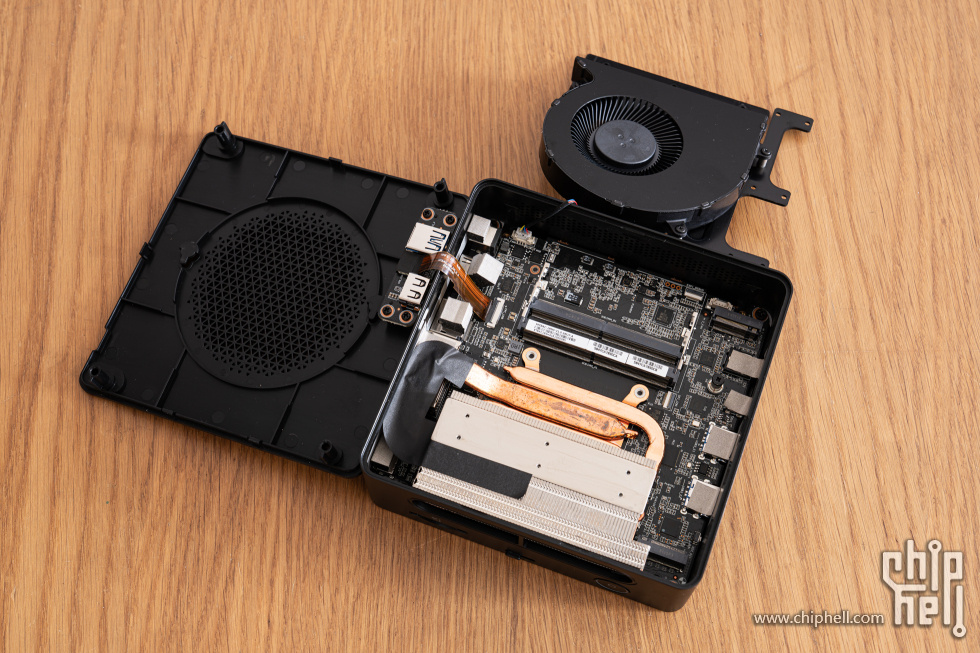

继续卸掉散热器上的螺丝，将散热器拿开，就能看到下面的内存和SSD安装位置了，也能看到底下的热管散热器，我就不继续拆了。内存插槽是两槽双通道SODIMM DDR5，询问了铭凡的工程师之后，得到的答复是最推荐使用DDR5 5600的内存。SSD位置比较有趣，螺丝柱的两端都有M.2插槽，但是一端支持2280全长的SSD，另一端则只支持2230规格。

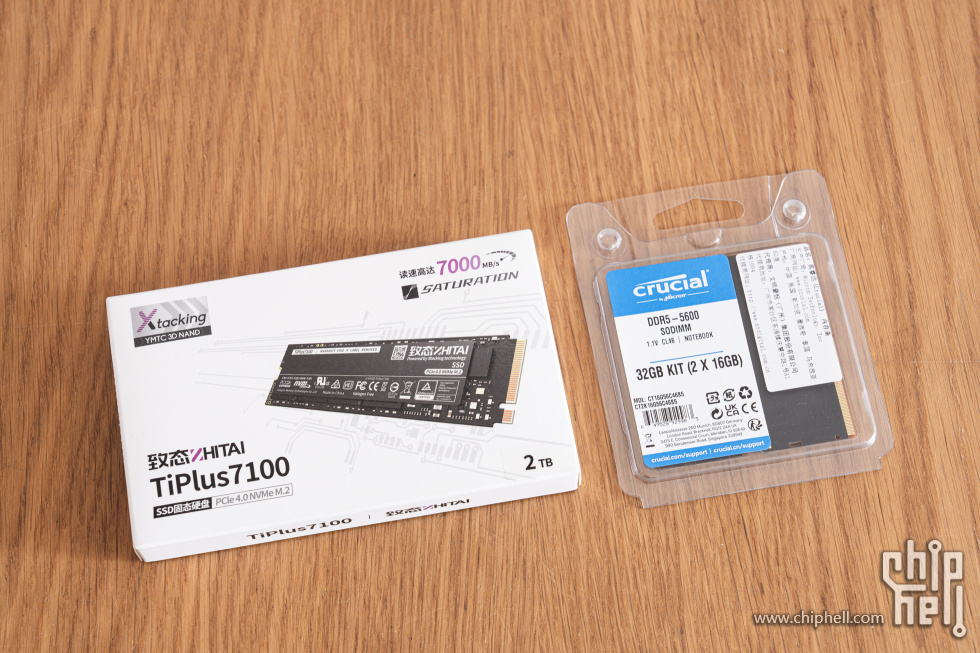

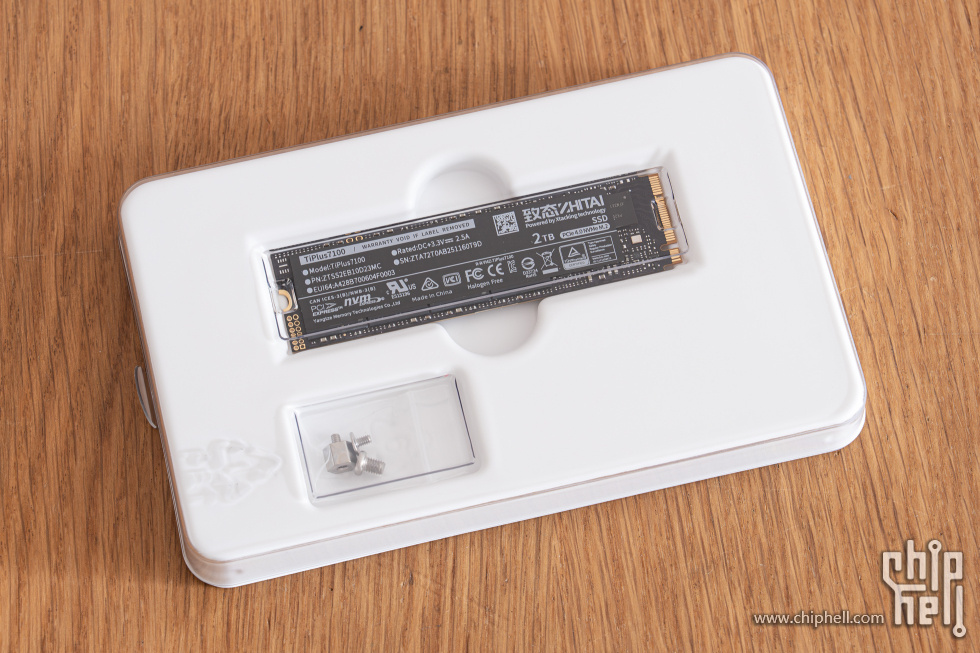

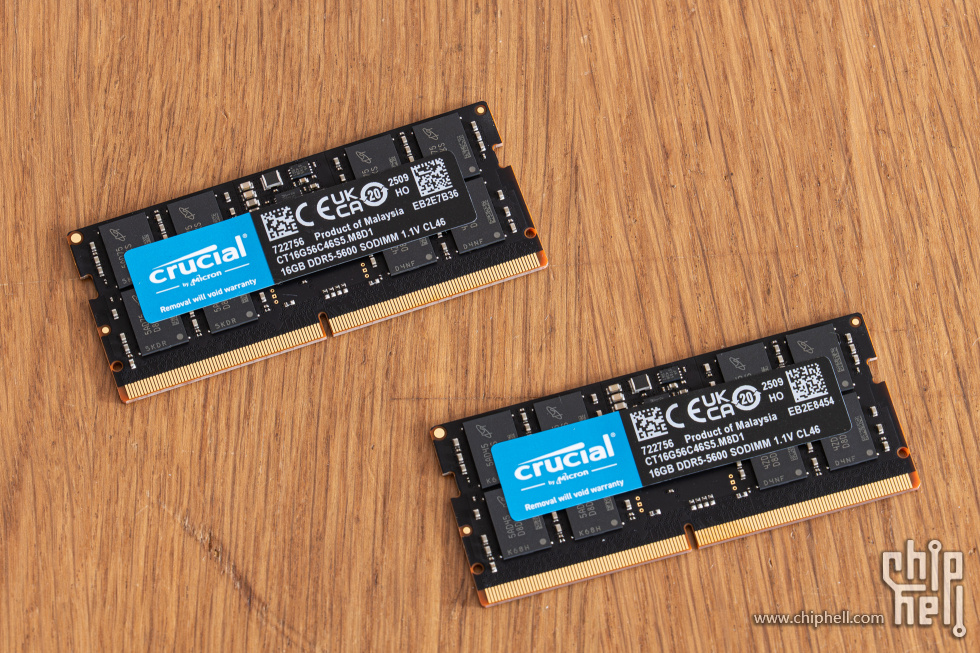

开始装SSD和内存，SSD选择了国产的致态TiPlus 7100 2T，内存则是英睿达的DDR5 5600 16Gx2，都是很有性价比的选择。






装好内存和SSD，准备开机了。


通电，再用USB介质装好系统之后就大功告成了。

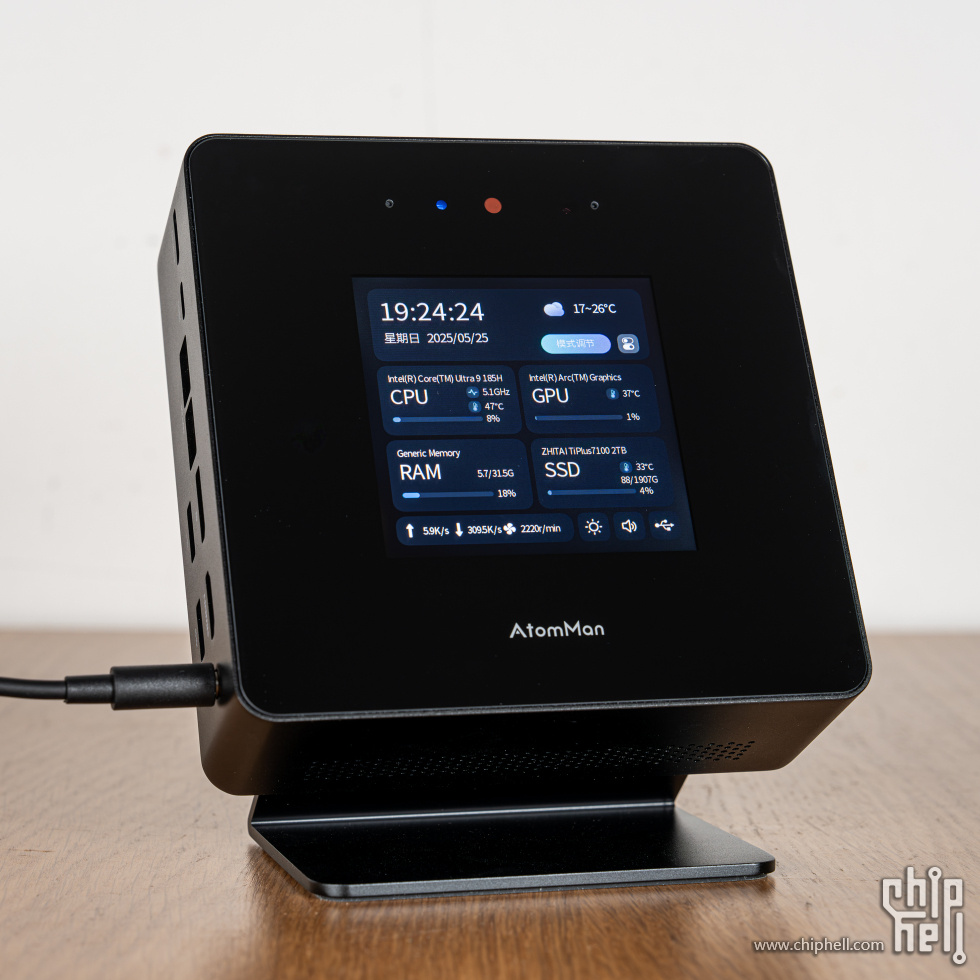

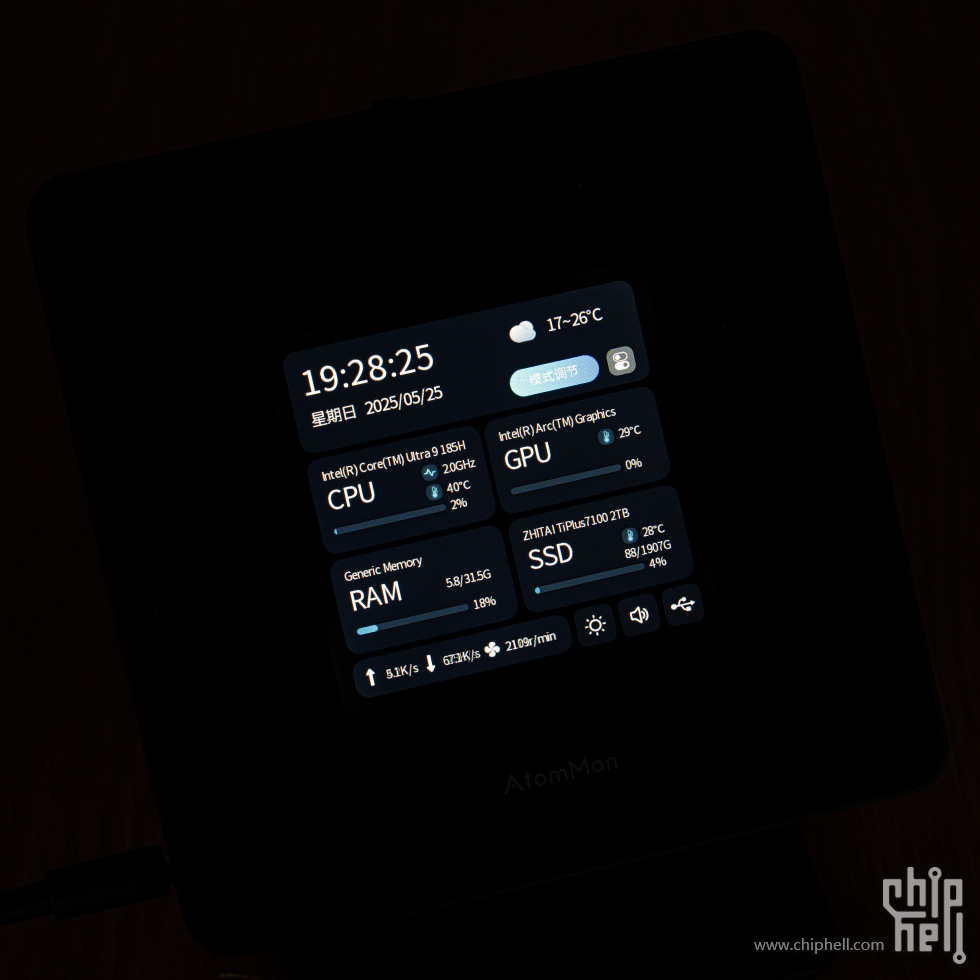

硬件和外观部分看完，来带大家一起看看X7Ti看起来最大的不同，机载的触屏panel。

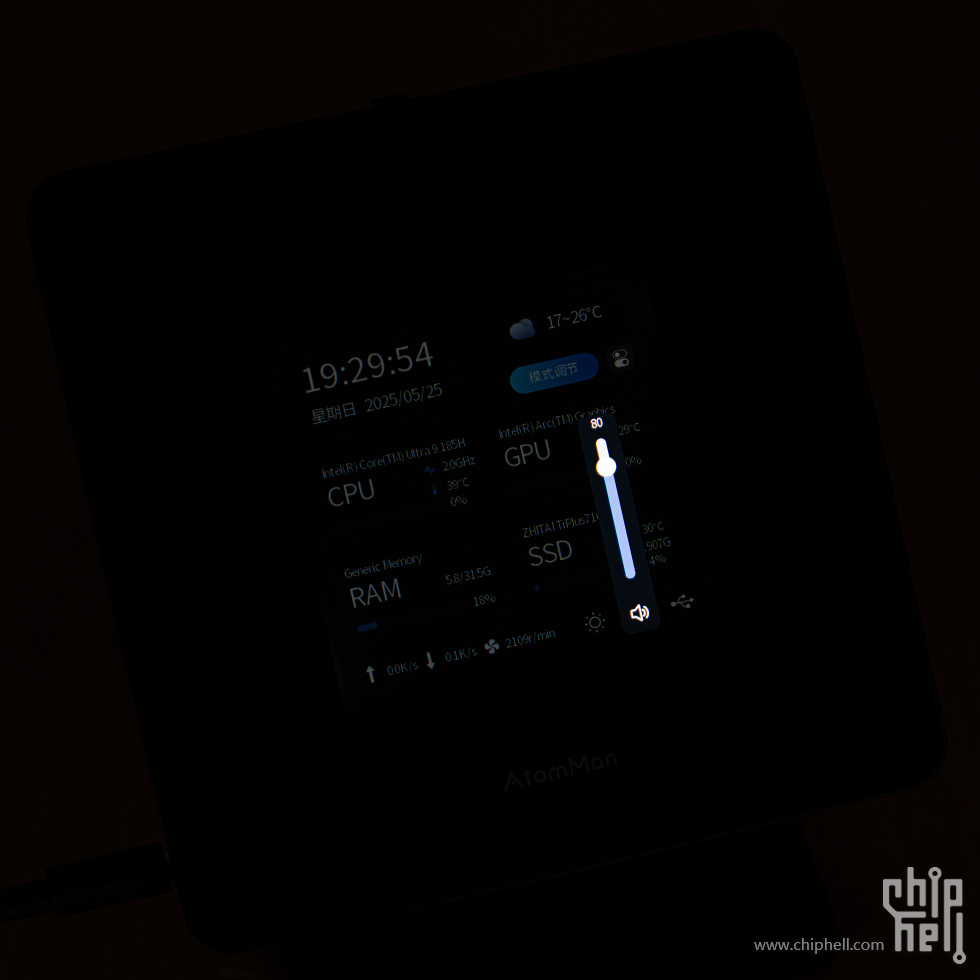

音量调节，X7Ti不带扬声器，这里的饮料调节联动系统，调整的是系统音量。

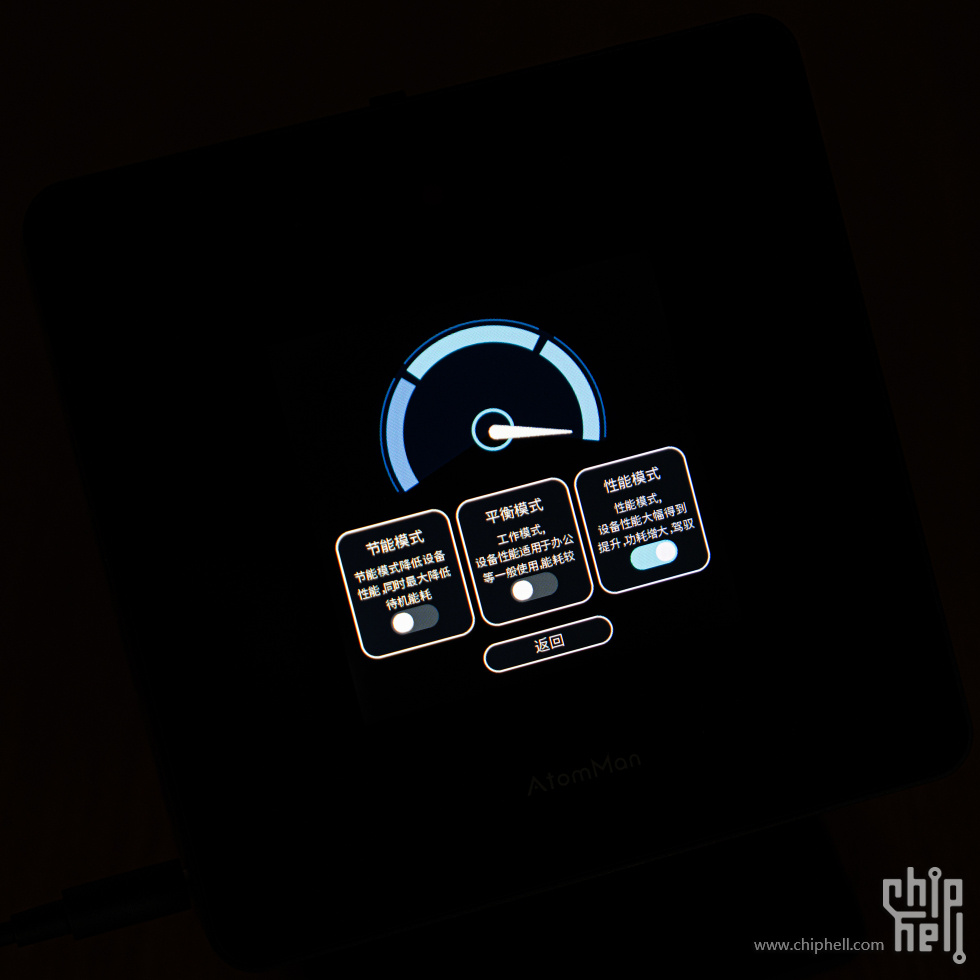

工作模式调节，这个模块是相对比较重要的，在这里模块里可以调节设备整体的工作模式，有别于windows系统中的电源设置，这里的工作模式调节会直接调整核心的PL1，PL2静动态功耗上限以及散热风扇策略。

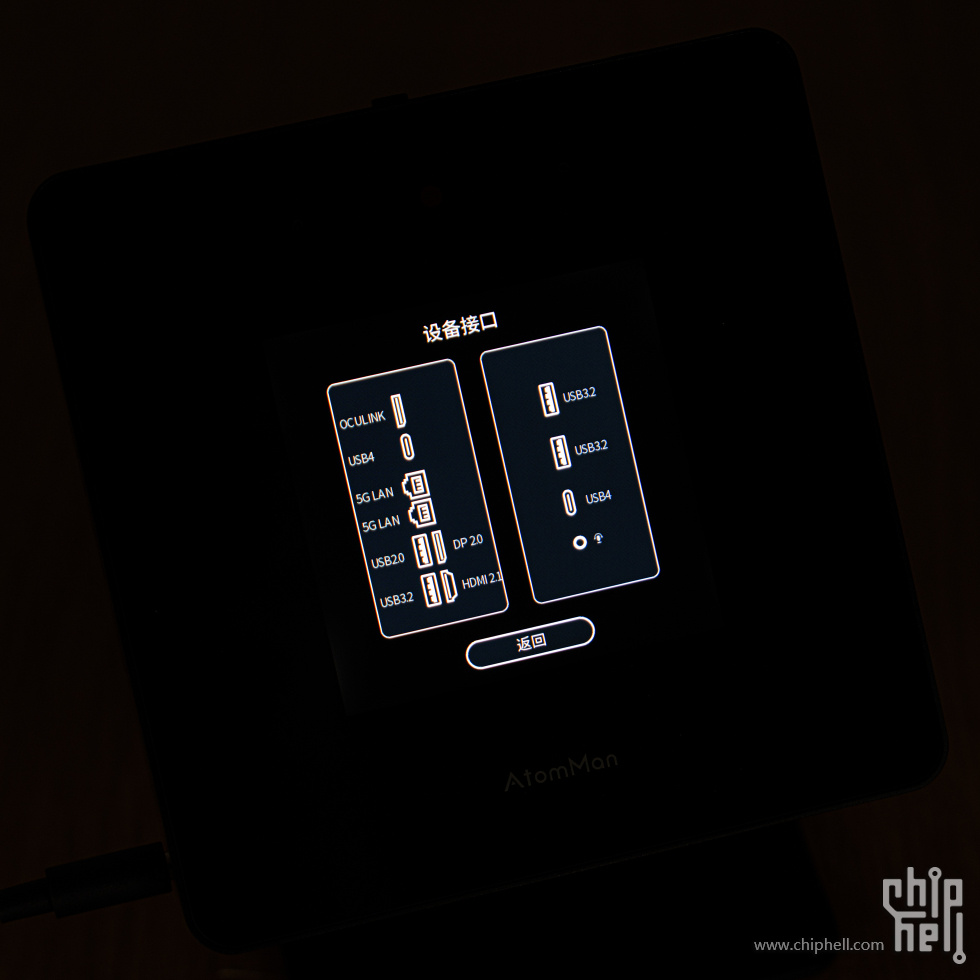

主屏幕右下角的usb图标点开之后是设备的接口示意，I/O部分前面介绍过这里就不多聊了。

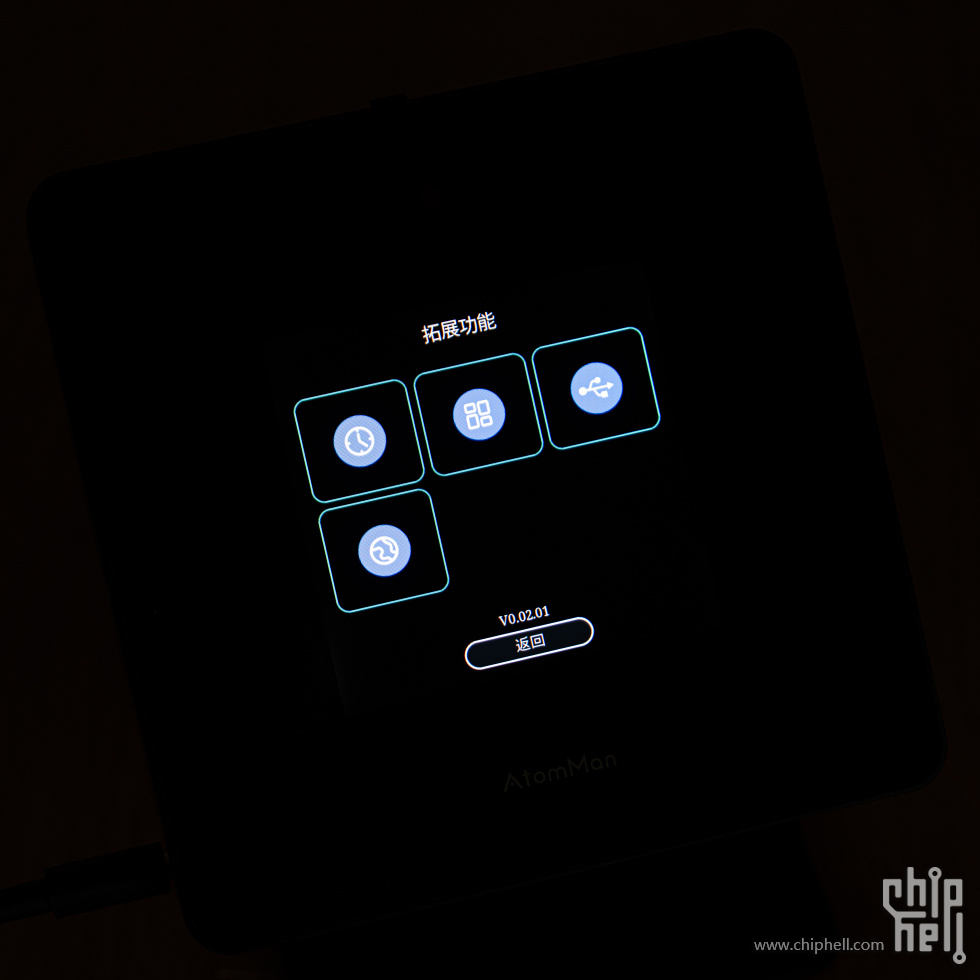

主屏幕右上角的小图标点开之后是拓展功能界面，一共四个功能。


时钟界面，点开的话是一个显示表盘，天气，日期等信息的屏保。

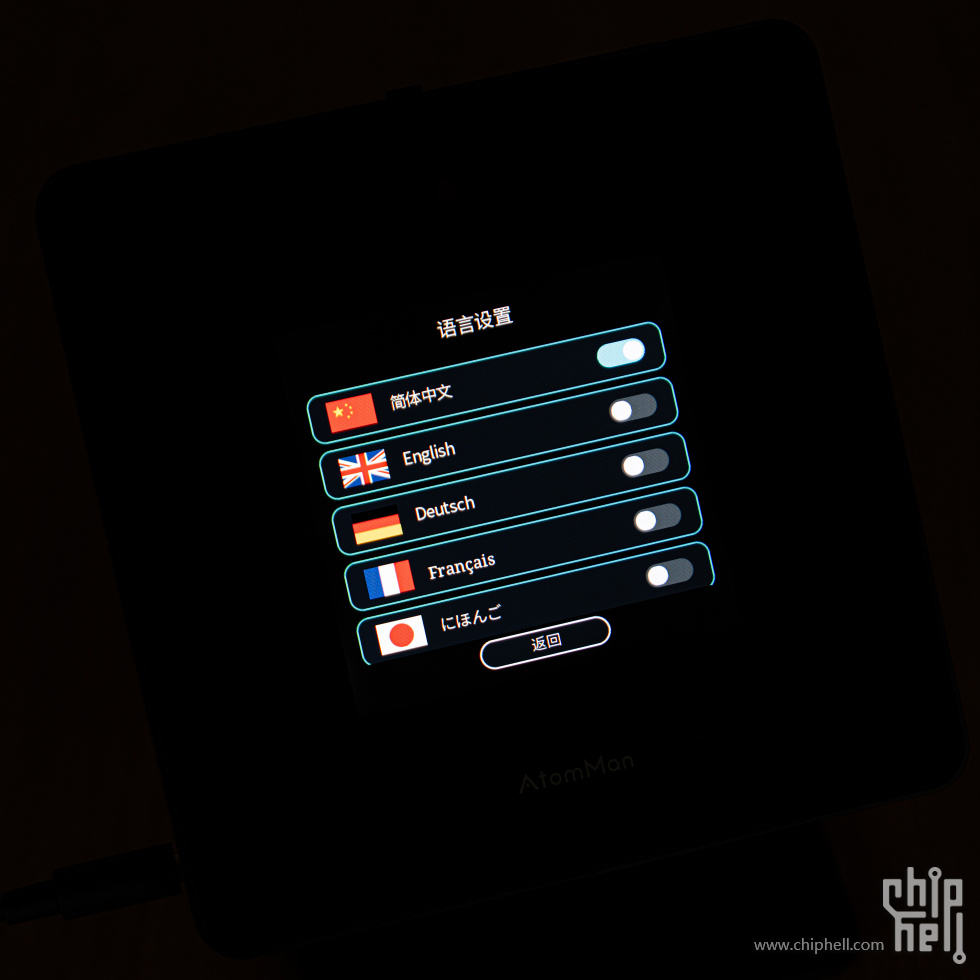

语言设置界面，能设置一些比较常见的语言。

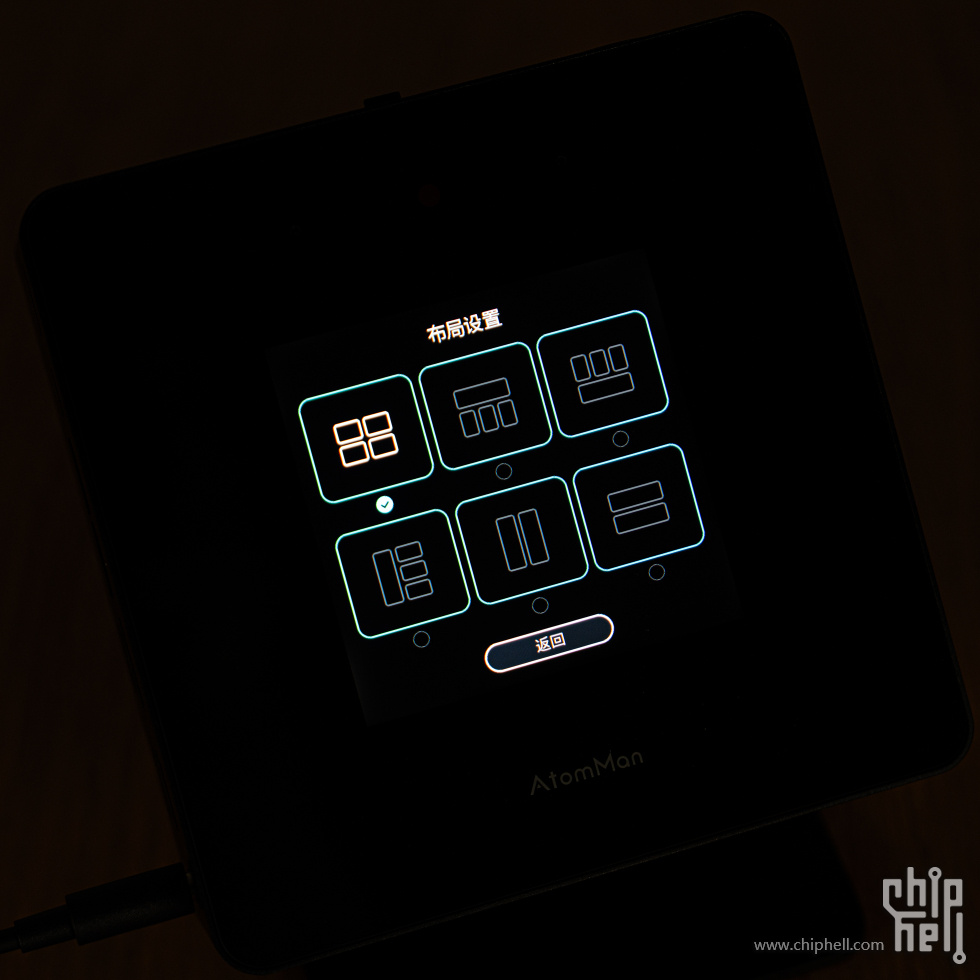

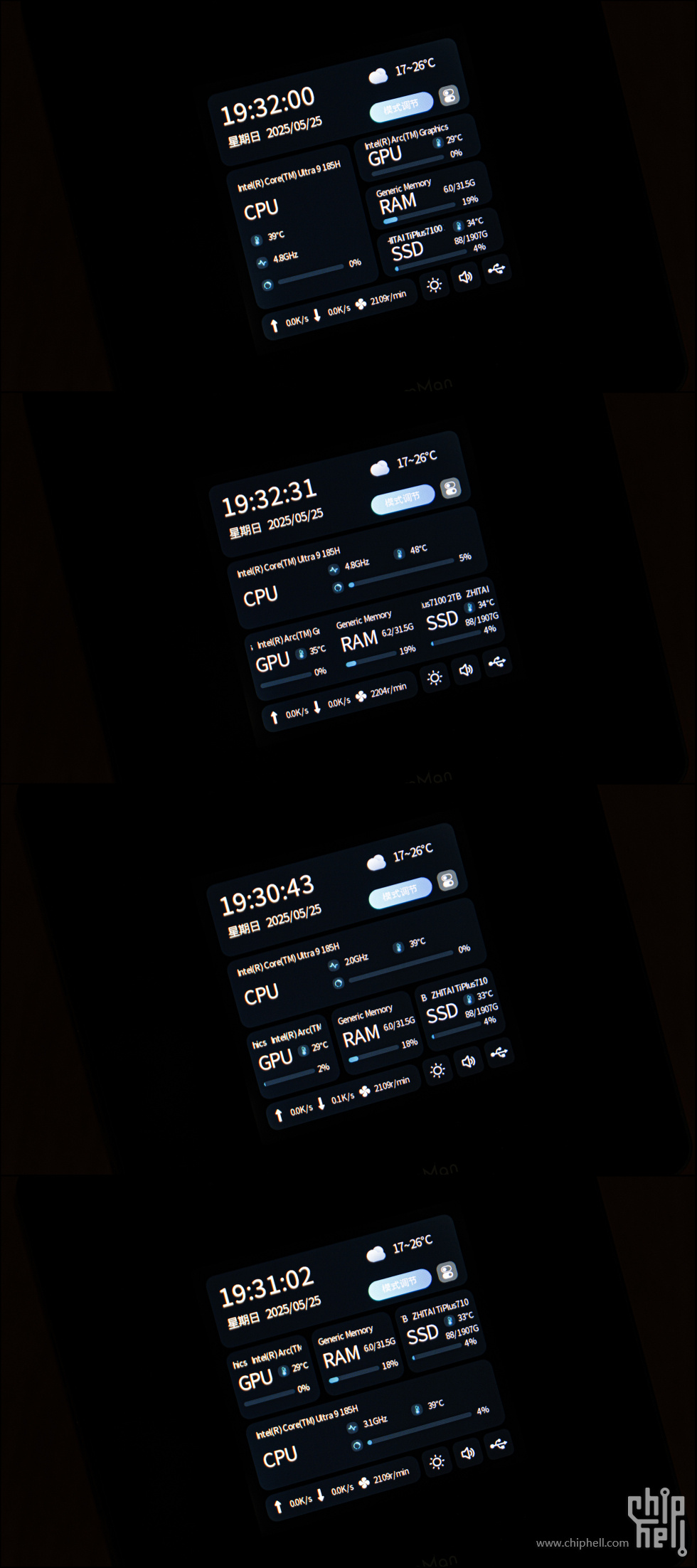

布局设置界面，其实就是把几个监控的panel相对位置调整一下，监控的信息没有什么变化，我截些图大家看看吧。



Section 2. 测试部分

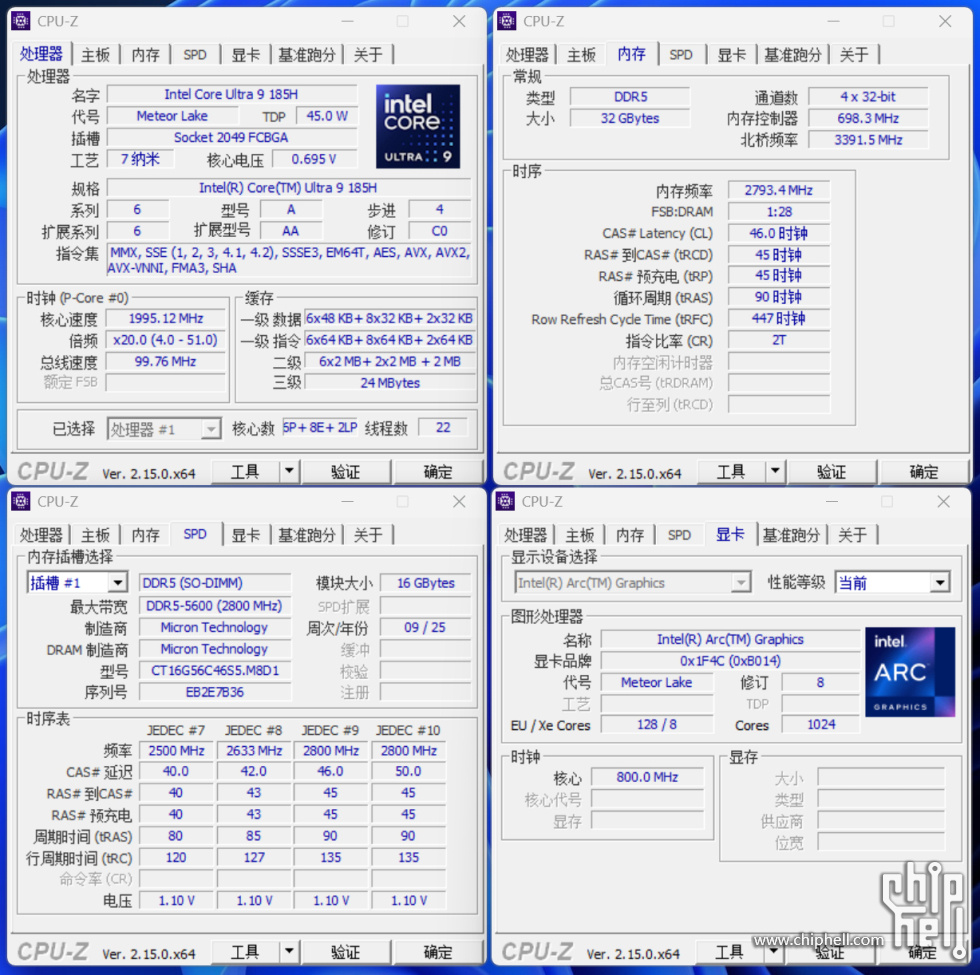

CPU-Z信息，型号，核心数，线程数，内存和显卡信息均识别正确。

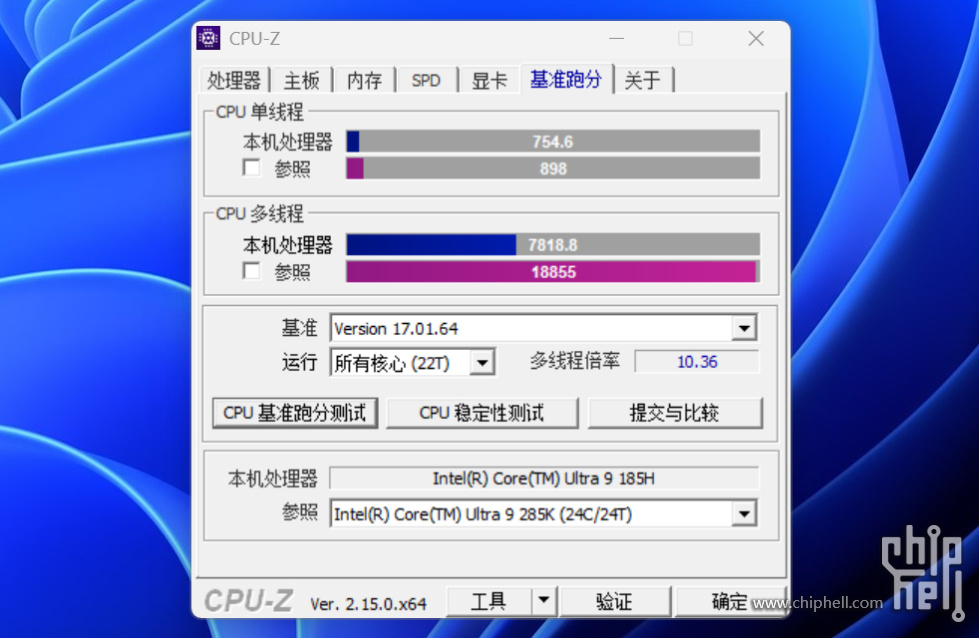

CPU-Z性能测试，用最新一代桌面旗舰Ultra 9 285K做标尺，这颗185H的单核心性能大概是285K的84%不到，而多核性能则是42%的样子，考虑185H的功耗只有65W，加上mini PC限制巨大的散热器，其实蛮不错了。

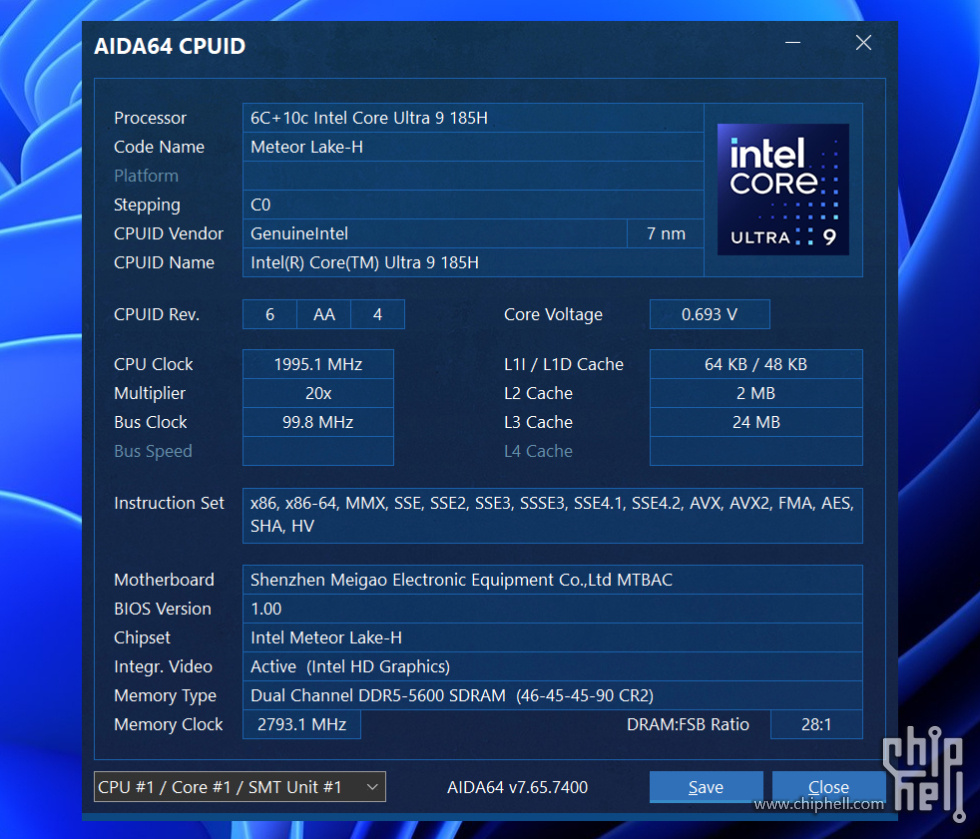

AIDA64的CPUID信息，同样正确识别了这颗Utral 9 185H。

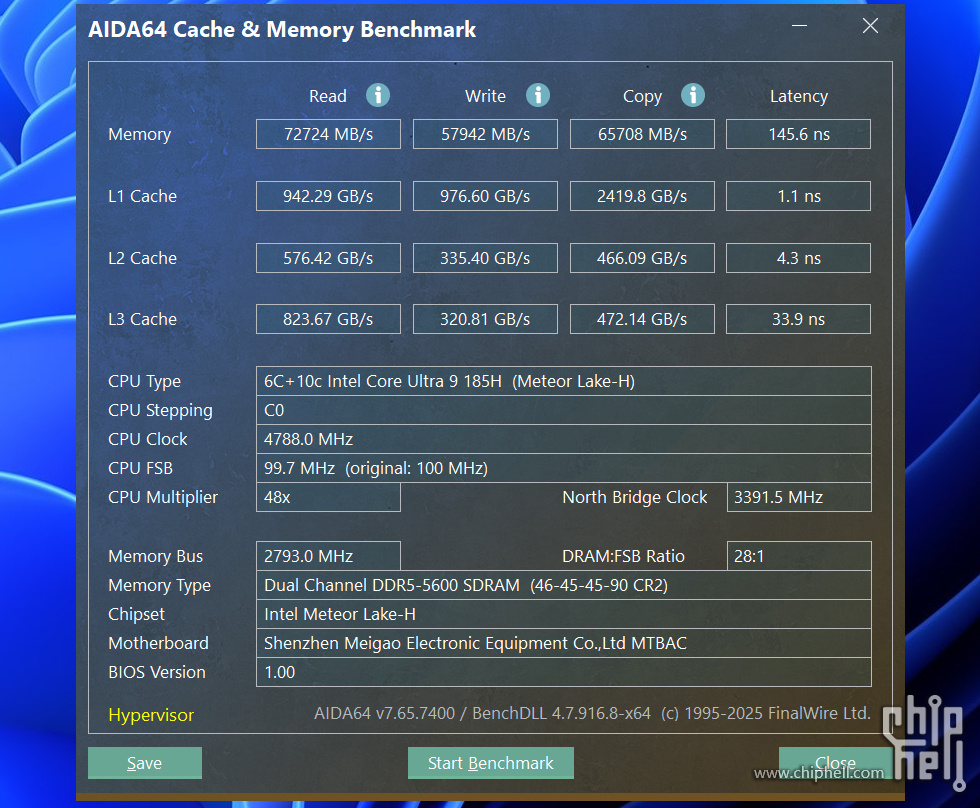

AIDA64内存和缓存测试，读写拷基本符合DDR5-5600级别的性能，至于延迟就别管了，移动平台没法跟桌面平台比。

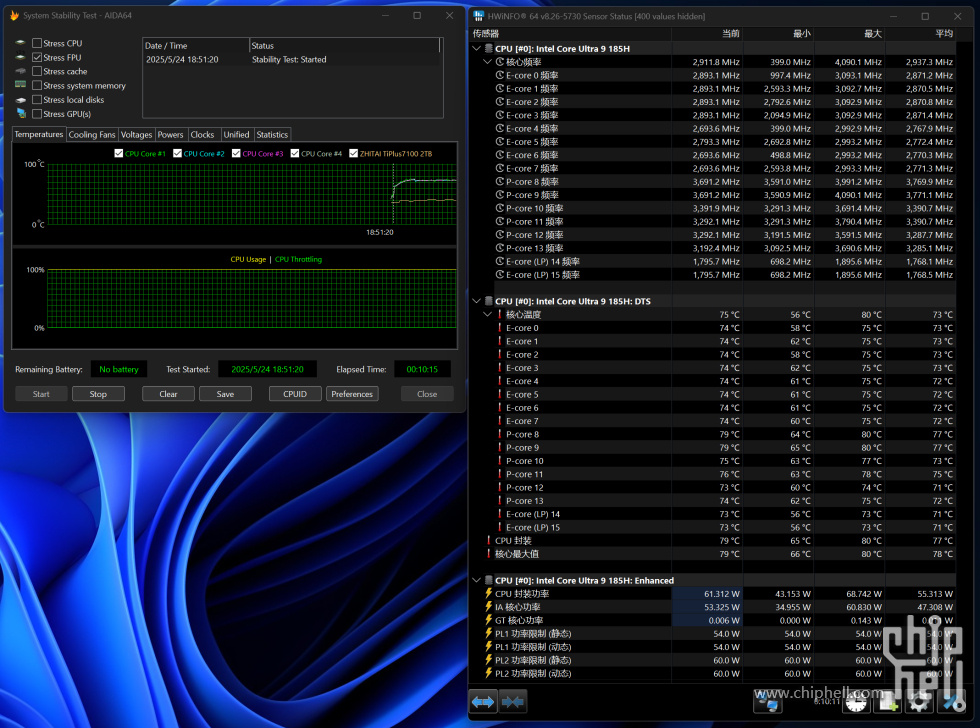

跑个10分钟单烤FPU试试，过程中P核的最大频率在3.6G-4.0G这个范围，平均频率则在3.3G-3.8G这个范围；此时P核的最高温度在74°C-80°C不等，平均温度则在71°C-77°C之间。E核的最大频率在3.0G或3.1G，平均频率在2.8G，2.9G的样子；最高温度在75°C，平均温度则在72°C-73°C之间。LP核的最高频率来到了1.9G，平均1.8G；最高温度73°C，平均温度71°C。整个过程中核心的PL1功耗限制是54W，PL2则是60W，而实测核心的最大功耗在68W，平均功耗则是55W，65W应该也是这颗核心的标称功率上限了，在此功耗下核心的温度不超过80°C，过程中散热风扇的噪音也未让人觉得吵，这台X7Ti的散热设计还是挺成功的。

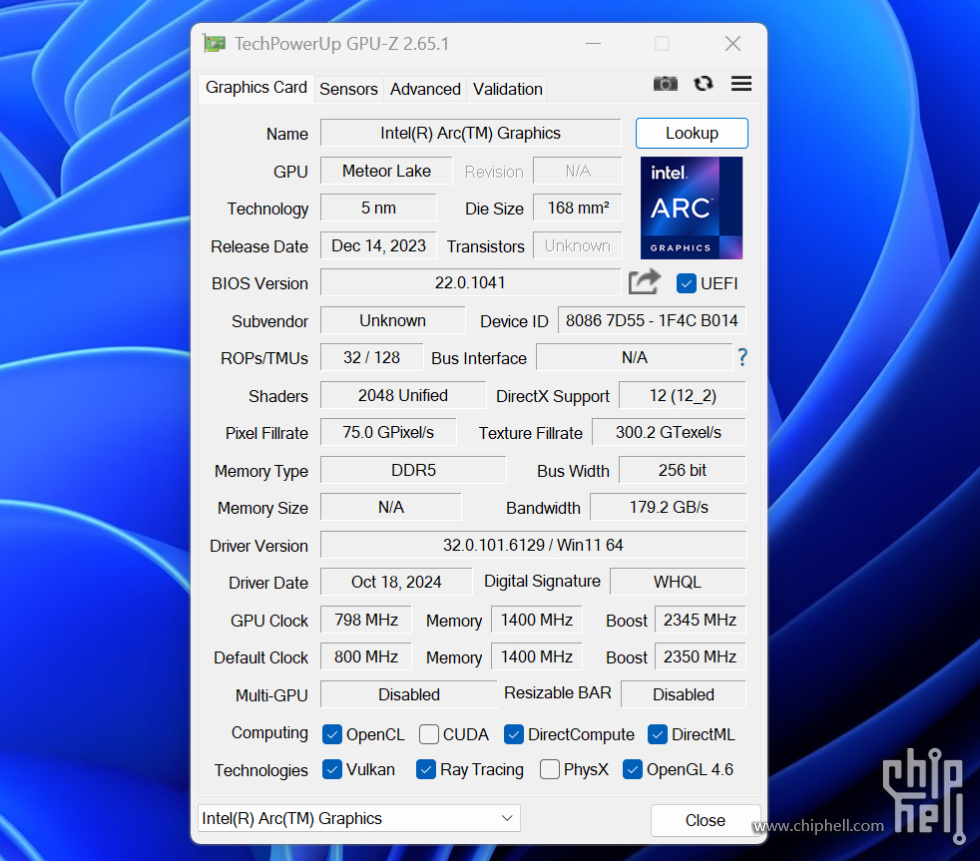

GPU-Z正确识别了这块Arc集显。

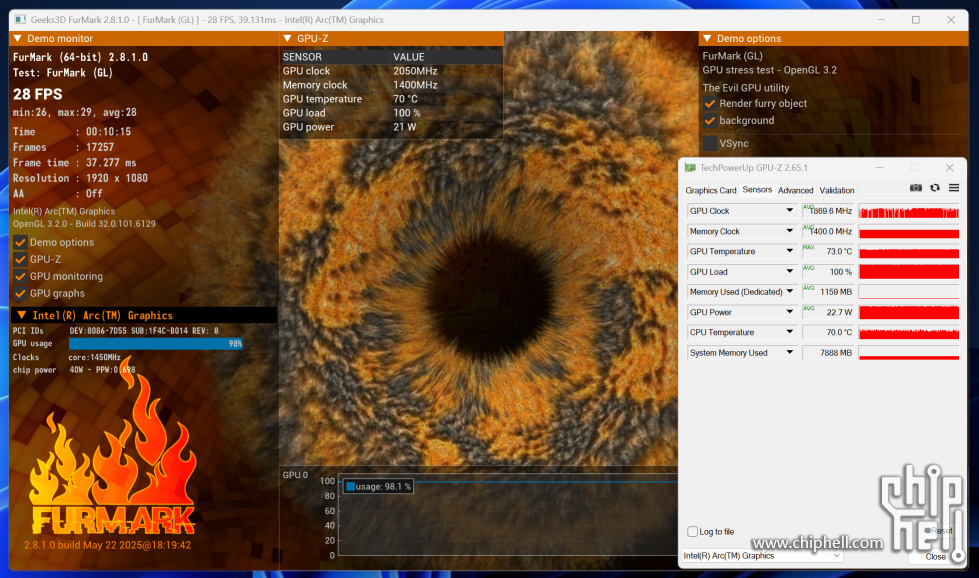

FurMark 2 烤机十分钟，能看到过程中显卡平均频率在1869.6，长时间满载下果然还是离最高boost频率2345有一些差距。过程中显卡的平均功耗在22.7W，温度最终稳定在70°C附近。

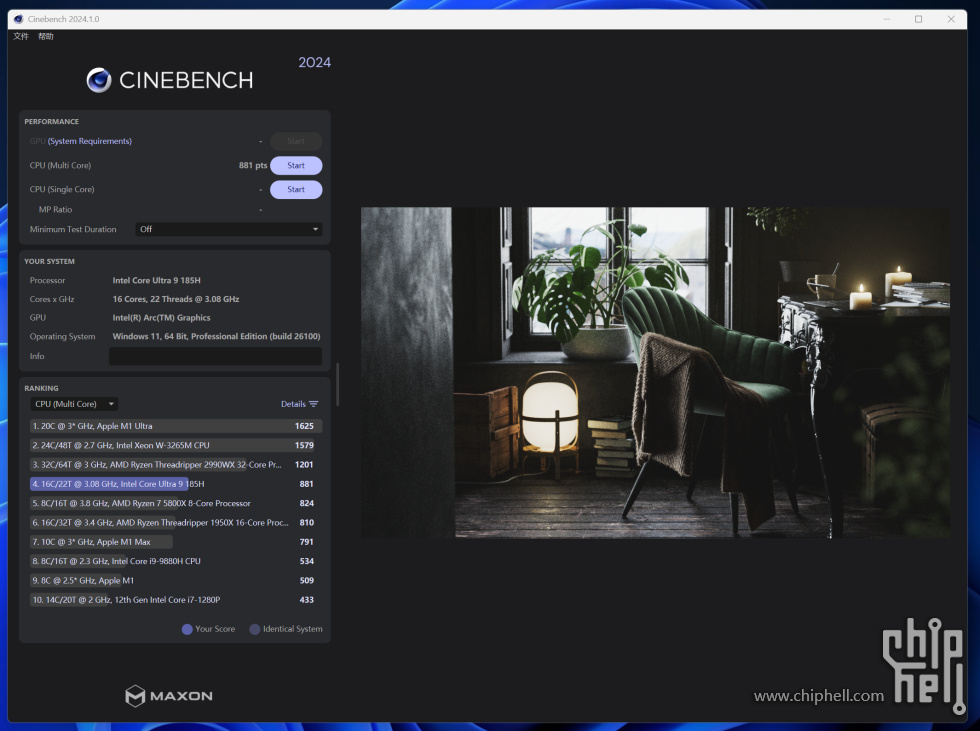

Cinebench R24，多核得分881。

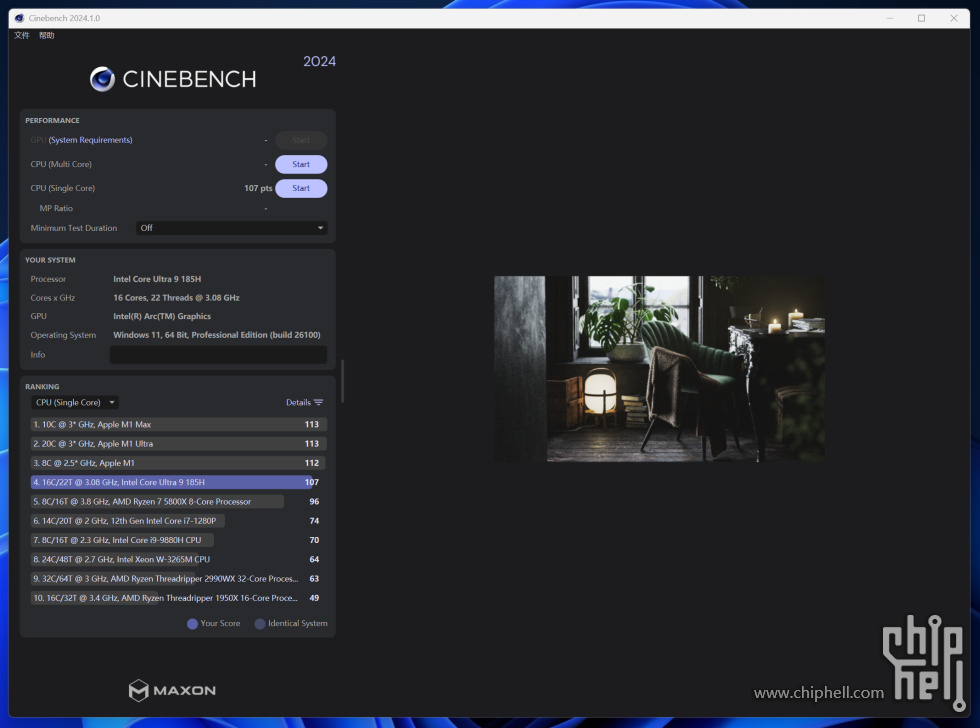

单核得分107。

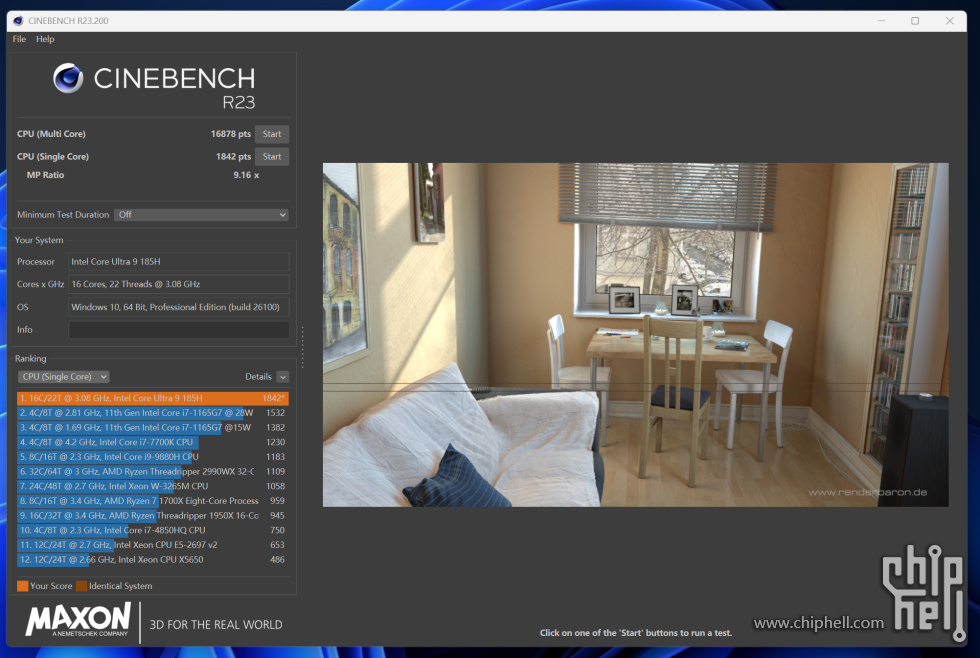

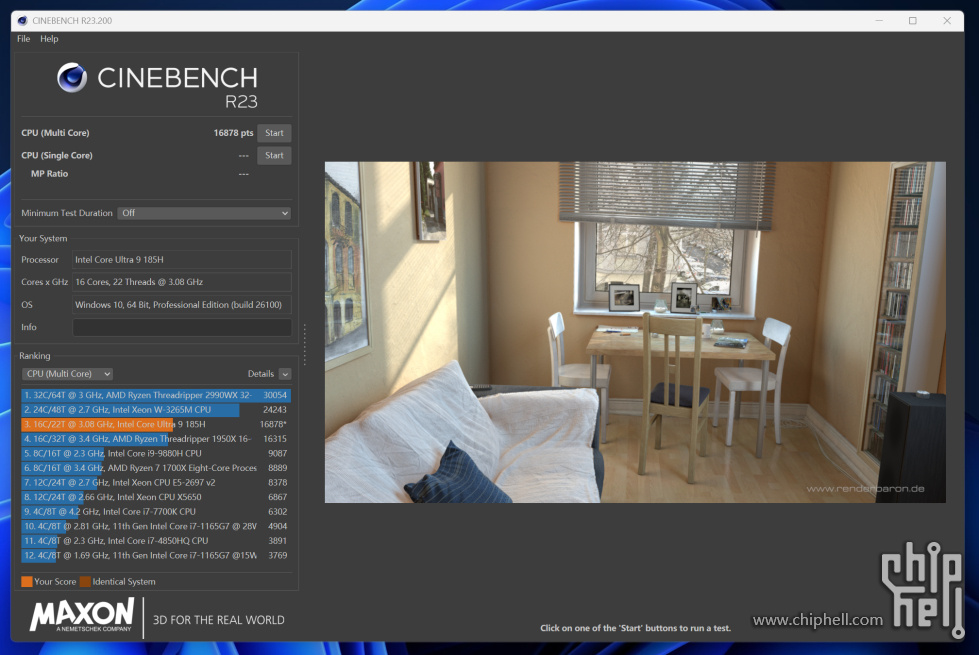

Cinebench R23，多核16878分。


单核1842分。


全文到这里就差不多了，感谢小伙伴们的耐心观看！
