请教90D夜神PCB版的问题

Zy. · 发表于 2025-10-6 14:08

本帖最后由 Zy. 于 2025-10-6 14:13 编辑

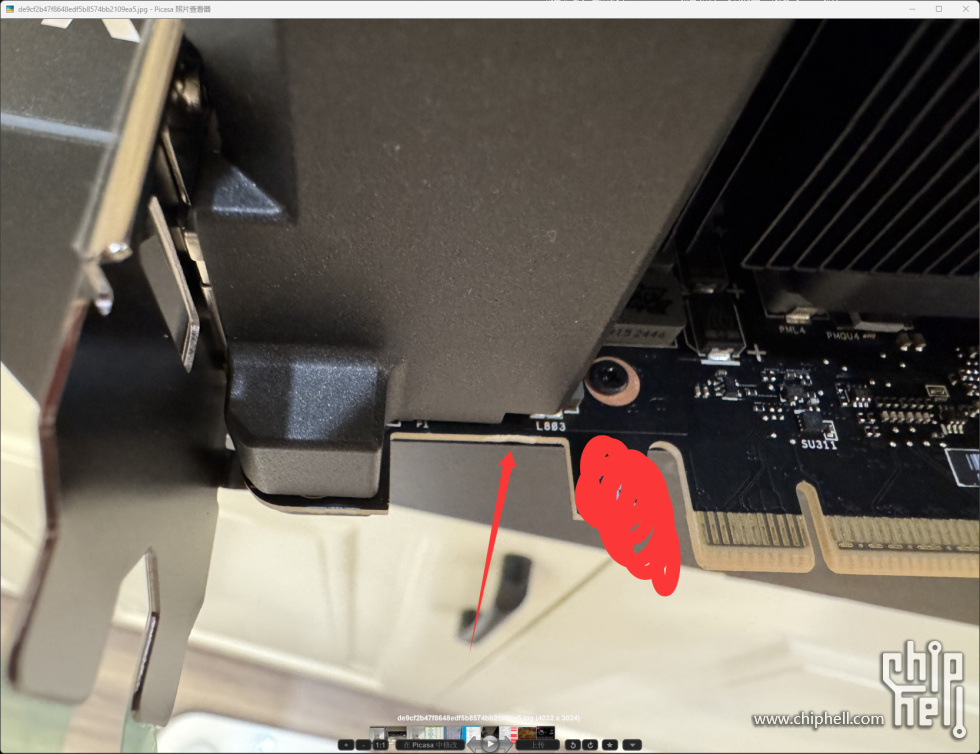

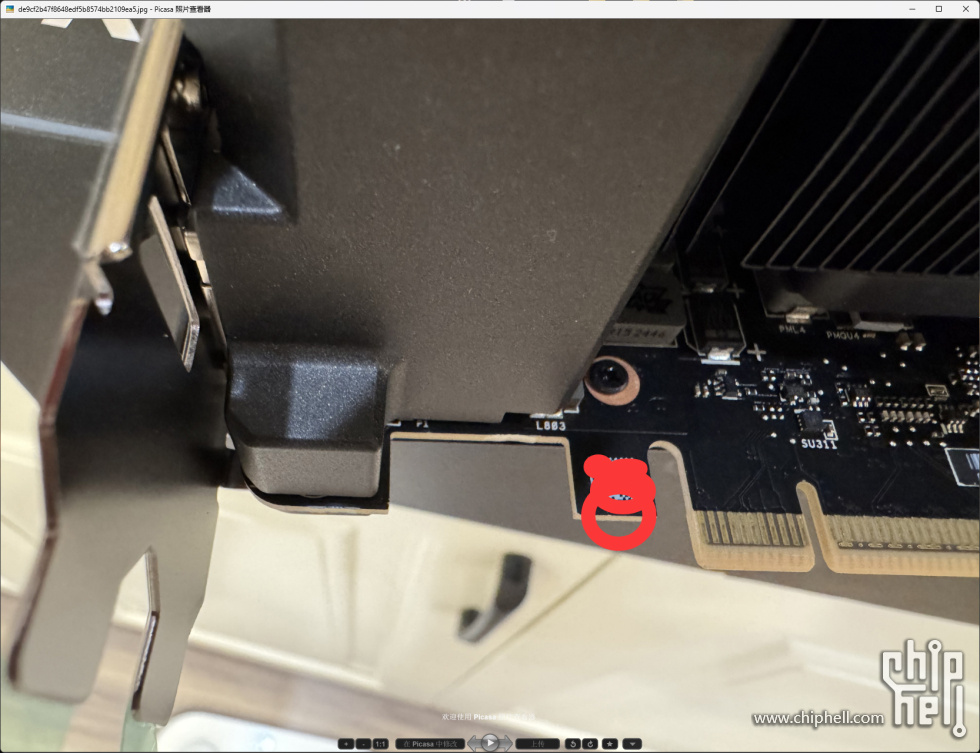

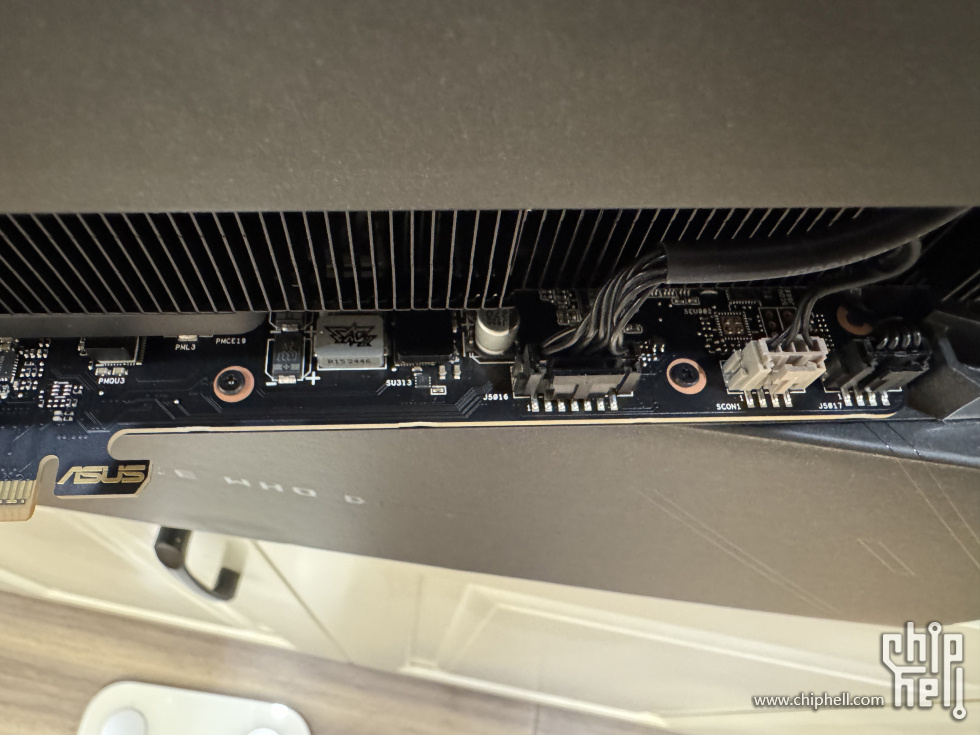

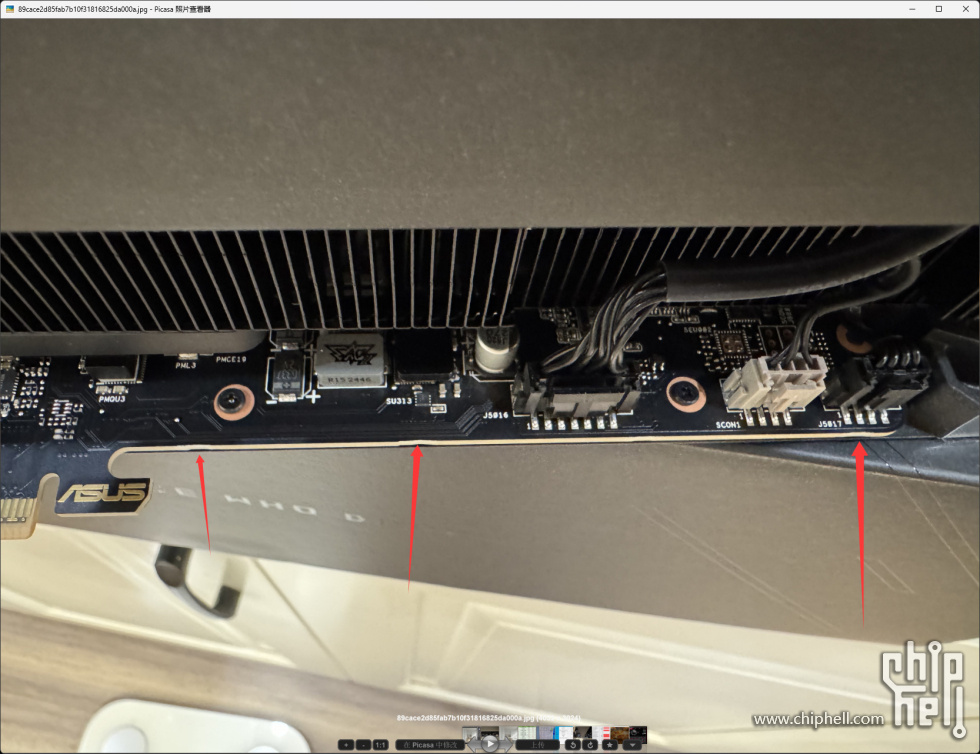

PCB，4个箭头位置不一样，像缺口一样，不知道是不是正常情况，问了自营店客服回复是正常情况，望大佬解惑

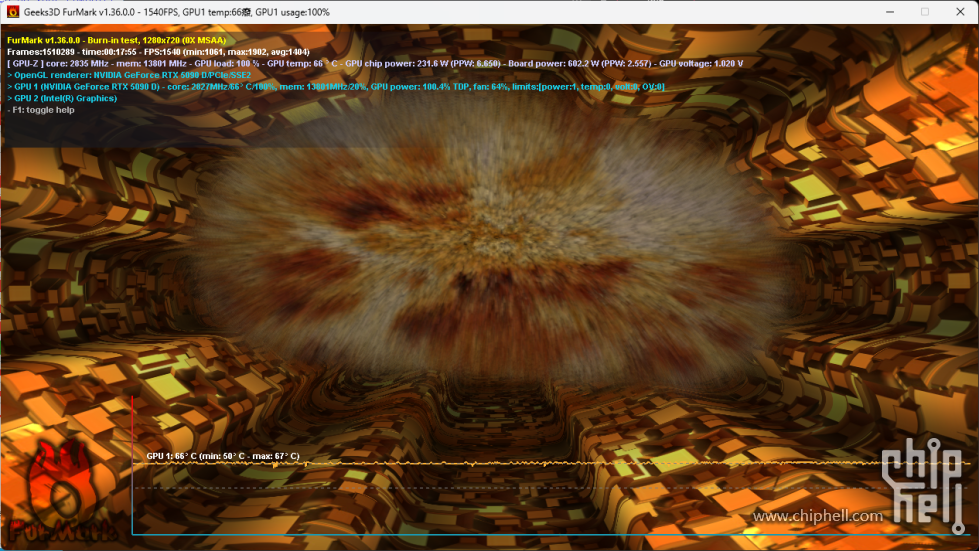

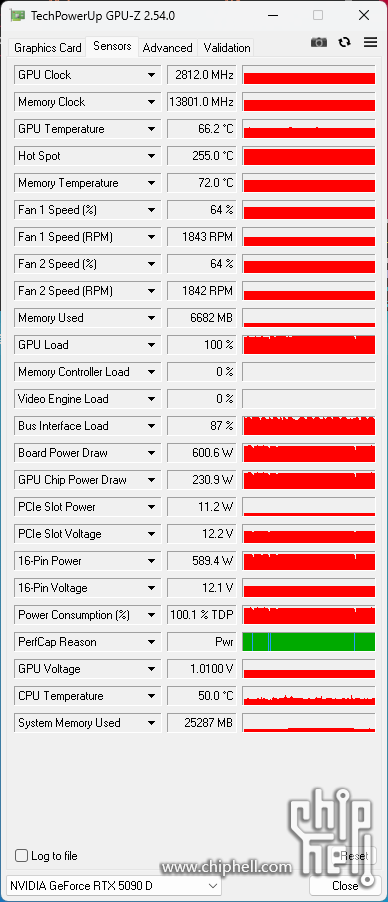

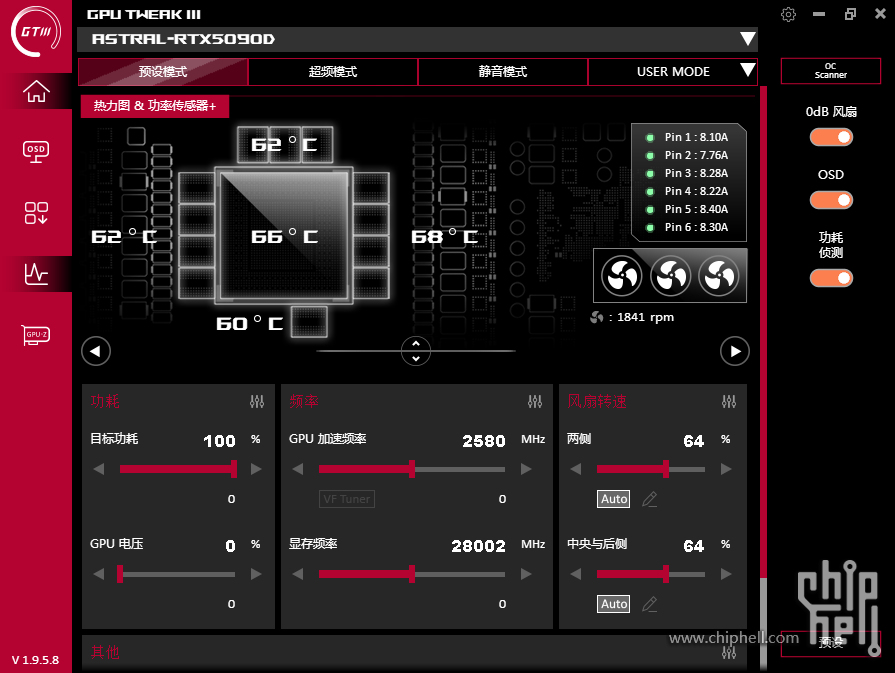

另外是烤鸡功耗跟温度电压

youxiaonv · 发表于 2025-10-6 14:19

我觉得是正常的，看着不是撞击痕迹

silverse · 发表于 2025-10-6 14:56

正常情况

zhao1999250 · 发表于 2025-10-6 15:05

PCB生产出来的时候不是异形的，需要有工艺边变成长方形，这样好生产，焊接，不然过回流焊的时候传送带不好夹住，这个地方是工艺边和PCB的连接处，是用铣刀洗掉的，所以会有点凹进去

zuochen · 发表于 2025-10-6 15:13

正常，PCB是2片以上连一起的大板子，最后焊接好元件会在连接处切开的，这个就是连接切开的地方

jaycty · 发表于 2025-10-6 15:47

本帖最后由 jaycty 于 2025-10-6 15:48 编辑

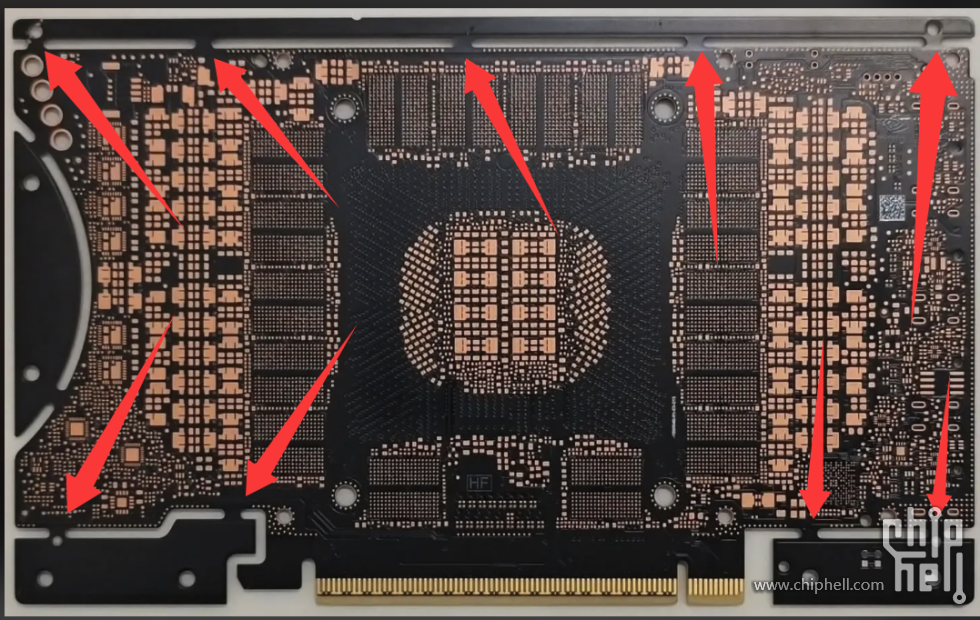

给你看看这个你就知道是咋回事了。

就跟模型/积木玩具一样，你要自己从板子上掰下来，就会留有痕迹

Ghoul834629 · 发表于 2025-10-6 15:56

本帖最后由 Ghoul834629 于 2025-10-6 15:58 编辑

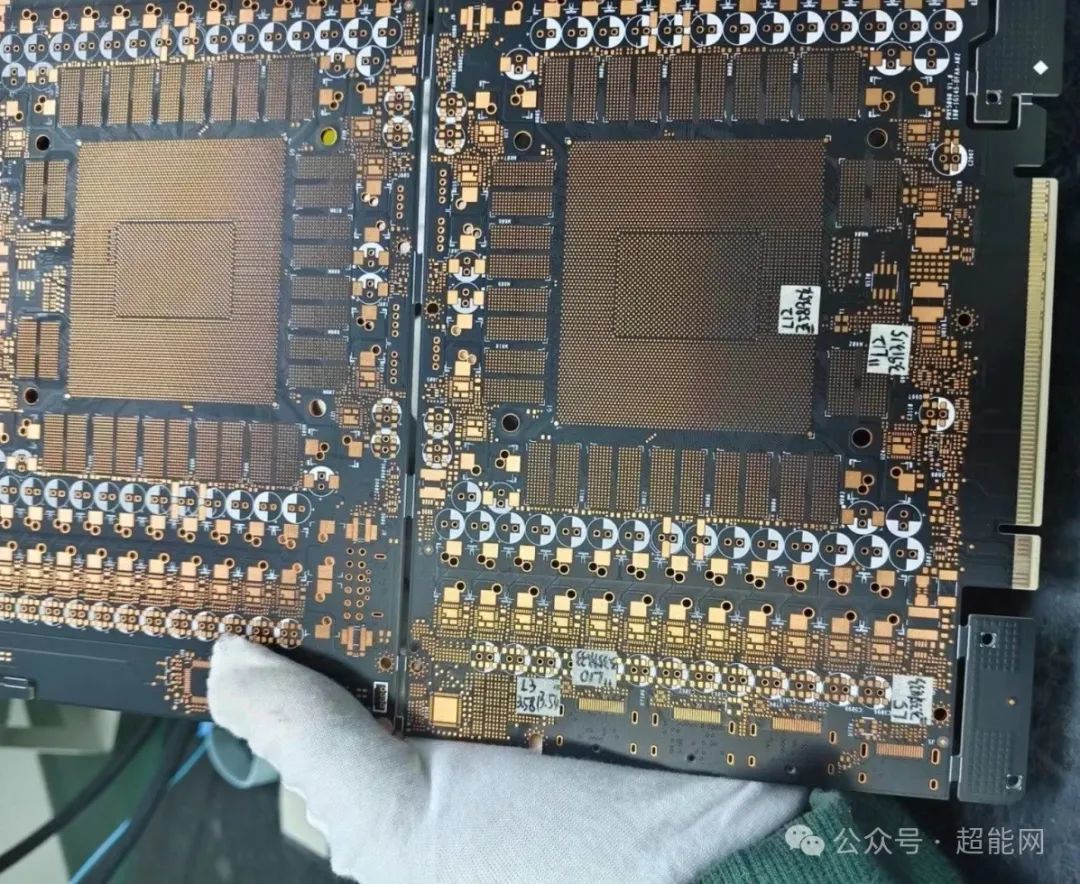

一块大的PCB板可以做2张或者1张显卡PCB，这是连接用的。你就当水口就行。

Zy. · 发表于 2025-10-6 16:05

youxiaonv 发表于 2025-10-6 14:19
我觉得是正常的，看着不是撞击痕迹

不像是处理过的情况，手摸上去没有拉手的感觉

Zy. · 发表于 2025-10-6 16:05

silverse 发表于 2025-10-6 14:56
正常情况

感谢感谢感谢

Zy. · 发表于 2025-10-6 16:06

zhao1999250 发表于 2025-10-6 15:05
PCB生产出来的时候不是异形的，需要有工艺边变成长方形，这样好生产，焊接，不然过回流焊的时候传送带不好 ...

明白，感谢科普

Zy. · 发表于 2025-10-6 16:07

zuochen 发表于 2025-10-6 15:13
正常，PCB是2片以上连一起的大板子，最后焊接好元件会在连接处切开的，这个就是连接切开的地方 ...

明白了，感谢

Zy. · 发表于 2025-10-6 16:07

jaycty 发表于 2025-10-6 15:47
给你看看这个你就知道是咋回事了。

就跟模型/积木玩具一样，你要自己从板子上掰下来，就会留有痕迹

明白了，感谢

Zy. · 发表于 2025-10-6 16:08

Ghoul834629 发表于 2025-10-6 15:56
一块大的PCB板可以做2张或者1张显卡PCB，这是连接用的。你就当水口就行。 ...

懂了，谢谢。这张图一看就明白

Ghoul834629 · 发表于 2025-10-6 16:09

Zy. 发表于 2025-10-6 16:08
懂了，谢谢。这张图一看就明白

还有一种是连接处打一堆圆孔，掰下来成锯齿状，图片不过没找到。

jaycty · 发表于 2025-10-6 16:15

Ghoul834629 发表于 2025-10-6 16:09
还有一种是连接处打一堆圆孔，掰下来成锯齿状，图片不过没找到。

这样的吗

Ghoul834629 · 发表于 2025-10-6 16:25

本帖最后由 Ghoul834629 于 2025-10-6 16:26 编辑

jaycty 发表于 2025-10-6 16:15
这样的吗

差不多，老硬件都是打一排圆孔，，掰下来成锯齿状。现在新PCB 一条宽的。
