产品安装

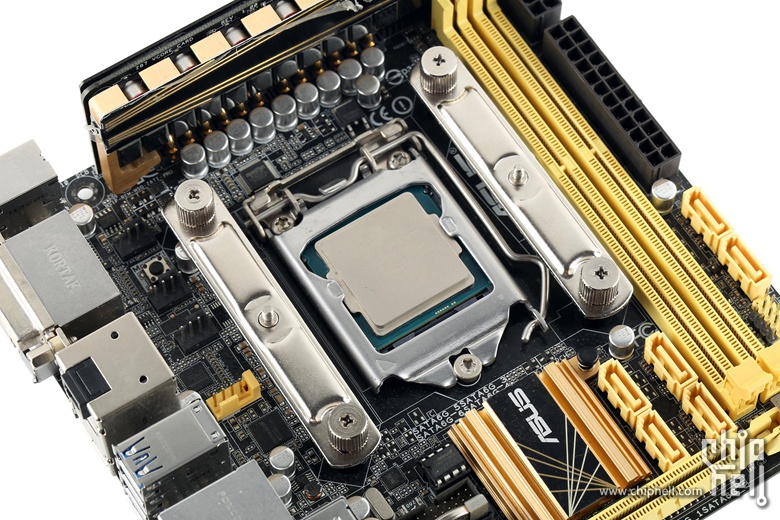

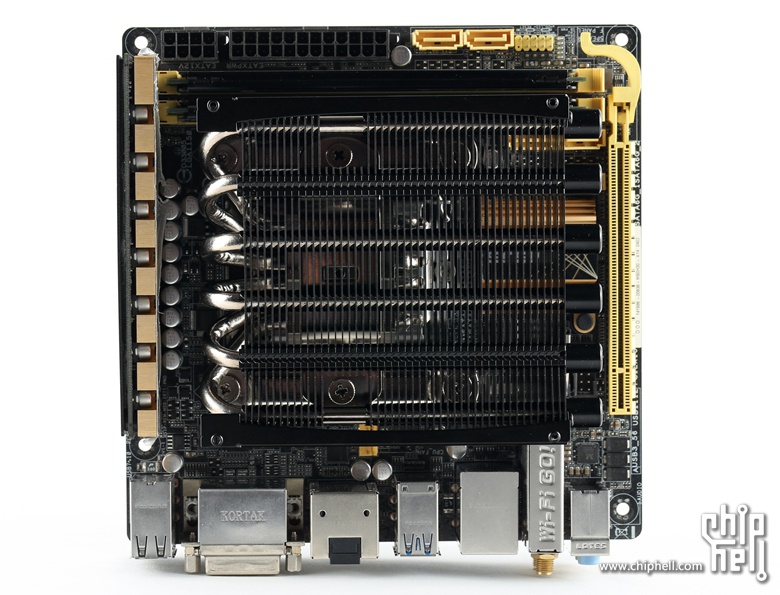

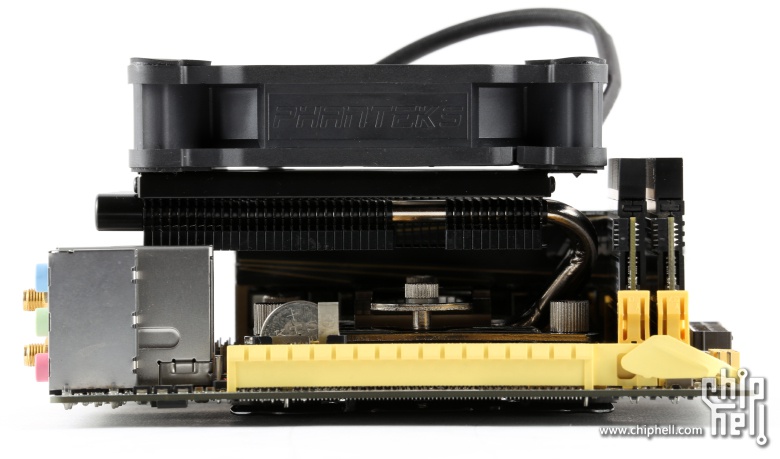

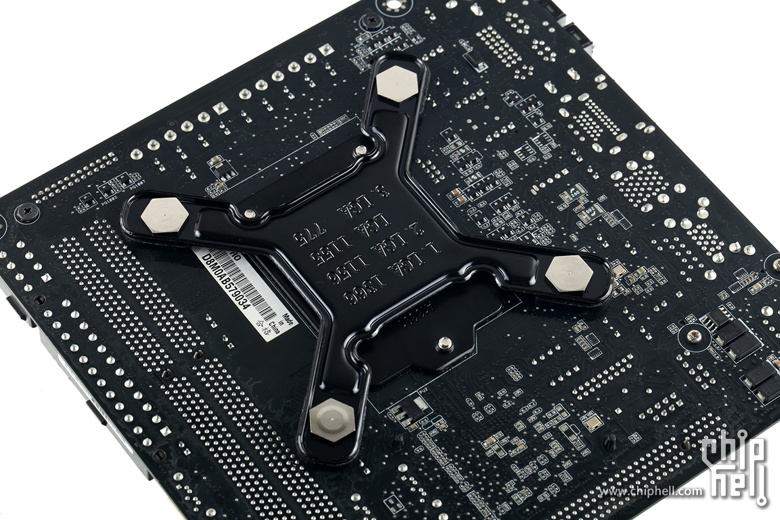

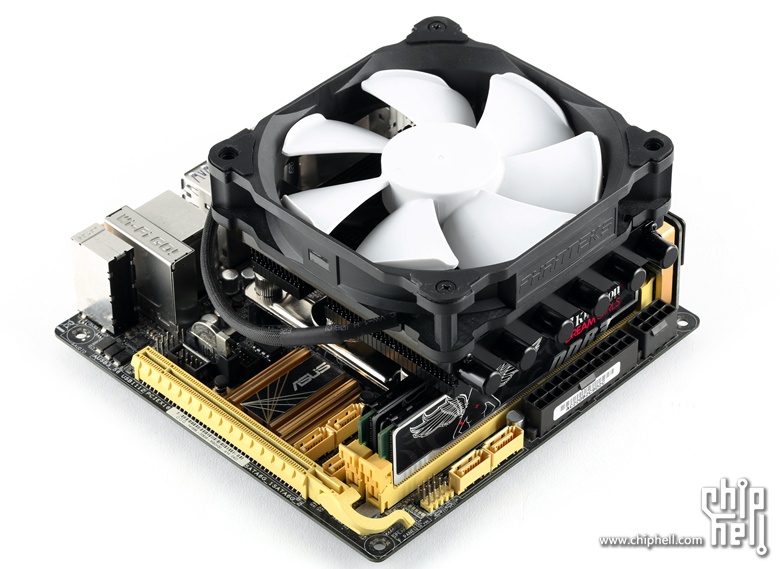

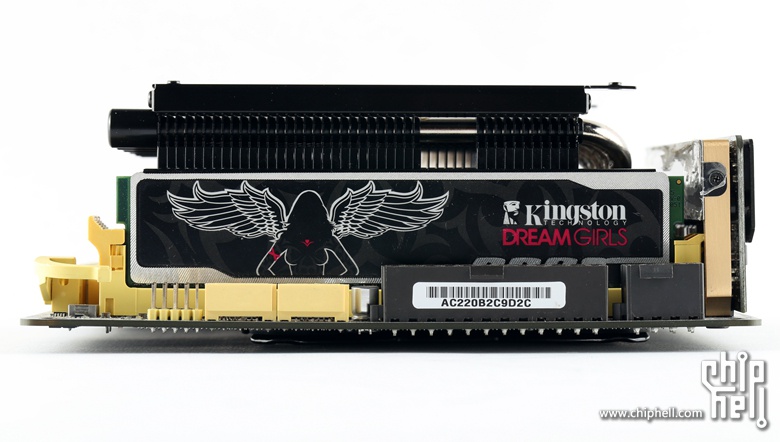

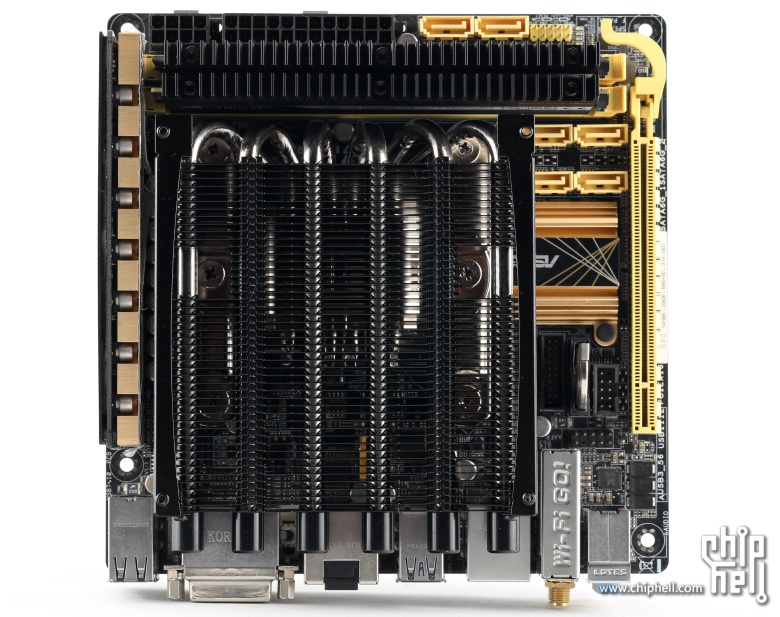

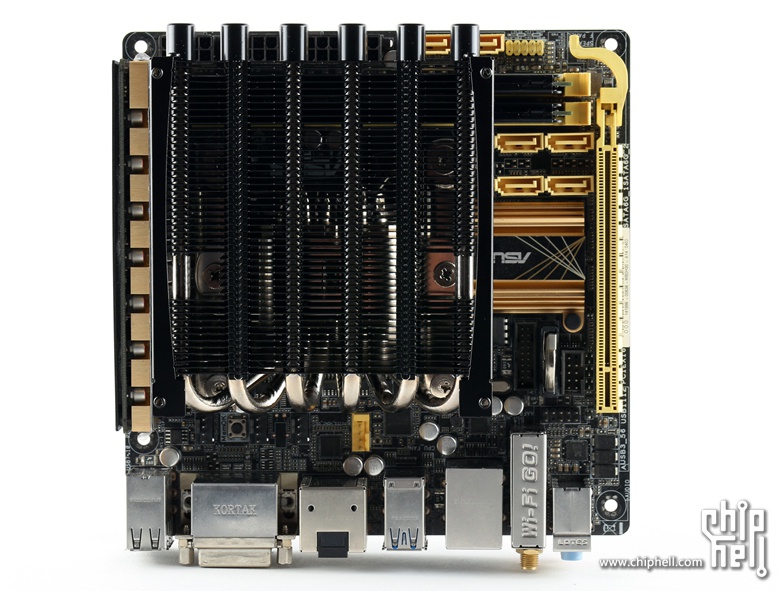

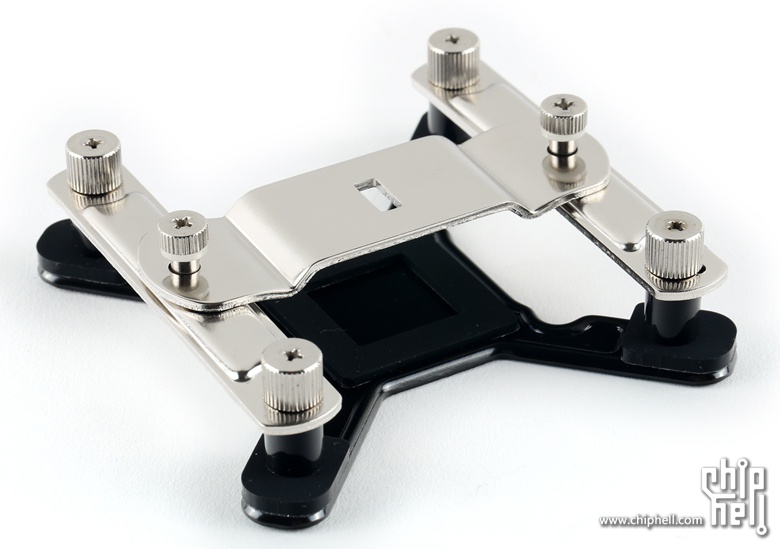

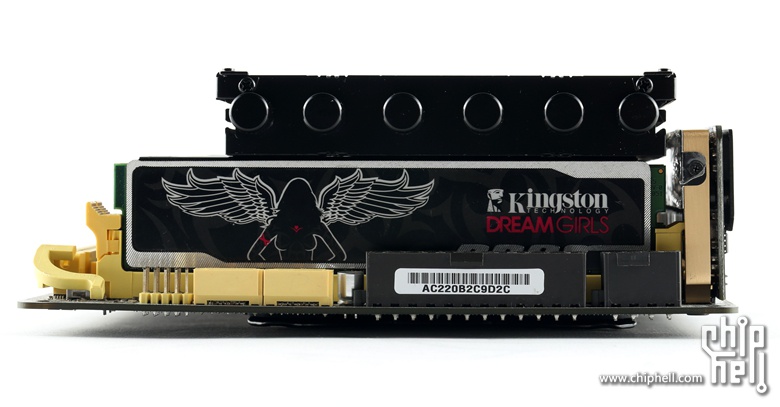

扣具没有变动,还是Phanteks散热器一直使用的这副,可以支持intel与AMD全主流平台。 Intel平台配备了厚实的十字型金属背板,AMD平台则需要使用主板自带背板。 扣具支架的安装位置可以改变散热器朝向。 测试主板使用CPU插座远离PCI-E槽布局的华硕Z87I-PRO;这里测试了三种方向安装散热器,一起来看一下:安装方向一(热管末端朝向PCI-E槽),显然鳍片组占据了内存插槽与USB3.0HUB上方的空间。 鳍片组下方可以兼容标准高度或者散热片较矮的内存条。 安装方向二(热管末端朝向24PIN供电插口),鳍片组同样占据了内存插槽上方的空间,但不会遮挡住USB3.0 HUB。 装好风扇后效果图。 安装方向三(热管末端朝向主板I/O),显然这个安装方向的兼容性是最好的,避开了内存槽与USB3.0 HUB。 但要注意考虑到某些机箱尾部配有12cm出风风扇,而该方向安装散热器时,散热器风扇太过贴近机箱尾部可能存在与机箱风扇发生冲突。 |
