Antec HCP-850评测

2011-6-26 19:24| 发布者: nApoleon| 查看: 219665| 评论: 264|原作者: guryhwa|来自: www.chiphell.com

摘要: 随着HCP850电源在国内铺货,HCP系列产品在市面650W至1000W的中功率范围电源中又多了一席之位。在没有以千瓦级电源延续Signature系列产品的今天,HCP系列电源就是安钛克(Antec)当前产品线的高端产品。现在就给大家 ...

三、性能测试

拆解介绍完毕,以下是HCP850的电气性能测试。

静态测试方法介绍:

HCP各路电压极限:12V70A,5V25A,3.3V25A,5VSB3A(-12v忽略不计)。

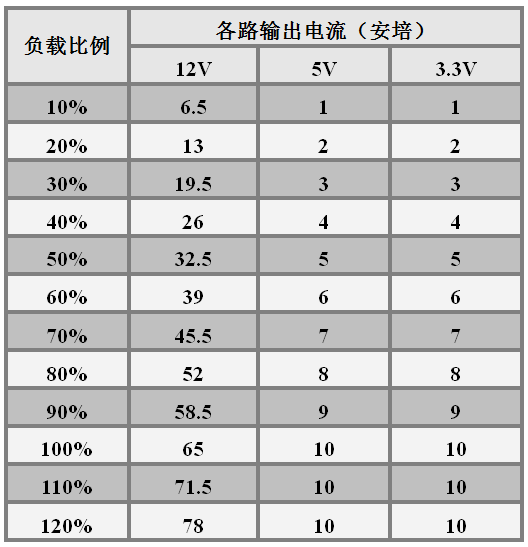

测试采用以下较为符合PC计算机对电源电流需求实际情况的电流分配模式,在220V输入下对HCP的效率、PF值、各路电压稳定性、纹波及风扇噪音等项目进行测试,并适当探寻HCP850超载输出能力,及5V 3.3V拉偏负载能力。另外还将测试5VSB待机电源电路的转化效率。对于110V输入工况,实测整功率范围的效率表现。


动态测试方法介绍:

测试12V电压由10%满载电流以1A/us的斜率跳变至30%电流的调控表现,瞬态电流设置情况为:

12V8A跳变至24A,分别测瞬态周期1ms10ms20ms40ms...的瞬态情况,直至从波形上能观察到电源已对瞬态电压作出响应、并保持稳定的完整周期为止。
