群晖1821+/1621+ 更换1823xs的歪脖子散热器可行性

hapshon

Bishop0702 发表于 2024-7-21 04:11
闲着把1621+改造了下

原装散热片四角靠主板侧贴了泡沫垫片防止不平衡, 两层 Arctic TP-3 1.5mm 让中间平整 ...

上点图，散热器上方也是按照上边的方便接触HDD硬盘仓了吗。

Bishop0702

hapshon 发表于 2024-7-22 01:22
上点图，散热器上方也是按照上边的方便接触HDD硬盘仓了吗。

图忘记拍了
是的散热器用同一个方法接触到硬盘仓了
手头正好有散热片就没再买铜块了

karm

大佬有没有1821的拆解视频？我也想准备拆了换硅脂

fsupu

准备了两款散热，准备上机看效果

hapshon

fsupu 发表于 2024-7-28 20:43
准备了两款散热，准备上机看效果

上边这个散热器模组，边长和风扇是什么参数

fsupu

hapshon 发表于 2024-7-29 09:05
上边这个散热器模组，边长和风扇是什么参数

大约是90x80，不一定能用

fsupu

测试失败，cpu上方实际可用空间应该是少于13mm，装上后风扇紧贴上方的硬盘笼，上紧螺丝后无法开机

coolbo

“群晖1821+和1621+的被动散热器，虽然很大一块，但是效率很低，底部空间极低，底部几乎无气流。”

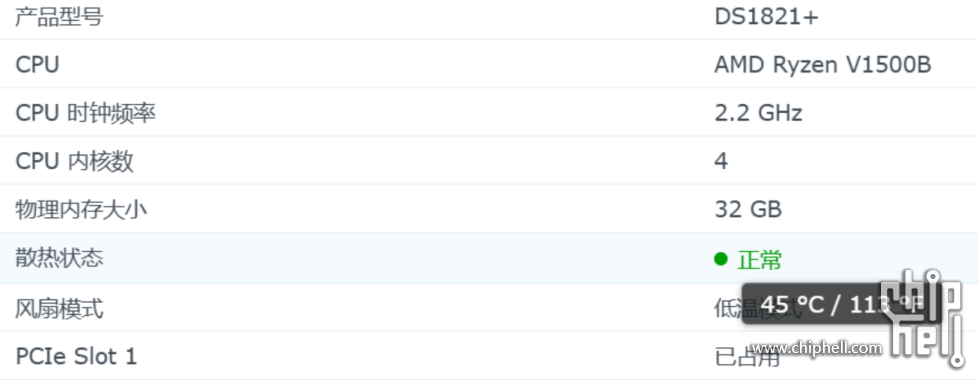

群晖6、8盘位都是上下两个风道啊，下面的风道散热也很好，我手里的1819+都是处于45度左右，你们是不是上了防尘罩之类的或者堵住了下面靠前的通风口？

hapshon

fsupu 发表于 2024-8-3 19:06
测试失败，cpu上方实际可用空间应该是少于13mm，装上后风扇紧贴上方的硬盘笼，上紧螺丝后无法开机 ...

这个铜片要做下沉，把空间留一些，非常号的尝试。这个铜板的开孔和尺寸能分享下吗

fsupu

hapshon 发表于 2024-8-4 17:45
这个铜片要做下沉，把空间留一些，非常号的尝试。这个铜板的开孔和尺寸能分享下吗 ...

开孔是对齐原装散热器直接电钻怼的

元首的动物园

继续等完美的方案，现在怀疑跑万兆会降速就是撞墙了

patrick_4587

期待1821+有更好的散热解决方案

crazy_panda

lukeliu123 发表于 2024-7-7 18:46
在老外圈子里发帖问了一下，你还真别说，那帮老外没事闲的早就研究过了。结论是不能平行安装，21 和23xs 结 ...

老外的圈是哪个？

hapshon

crazy_panda 发表于 2024-10-12 15:55
老外的圈是哪个？

群群的论坛。
https://community.synology.com/enu/forum/1/post/186132

hapshon

fsupu 发表于 2024-8-4 19:40
开孔是对齐原装散热器直接电钻怼的

想问下你最后用的哪个方案？

fsupu

hapshon 发表于 2024-12-3 11:45
想问下你最后用的哪个方案？

换了两把三阳

eastlion

coolbo 发表于 2024-8-4 11:04
“群晖1821+和1621+的被动散热器，虽然很大一块，但是效率很低，底部空间极低，底部几乎无气流。”

群晖6 ...

你说得很对，都是在瞎折腾。我原先也是在1621+前下方那个通风孔加了防尘罩，CPU待机温度长期50+，后来拆了以后，待机CPU温度从52度直接降到了43度

coolbo

eastlion 发表于 2024-12-19 09:42
你说得很对，都是在瞎折腾。我原先也是在1621+前下方那个通风孔加了防尘罩，CPU待机温度长期50+，后来拆 ...

群晖这么多年的老品牌，风道设计的很好，不会出现这些问题的，都是用户瞎折腾，搞什么防尘罩

patrick_4587

铜条规格：2*20*80mm这个铜条是贴在cpu散热片底下吗？那咋固定啊？

choukeng5195

1621+ 常年60多度 活的也挺好……

.

hapshon

patrick_4587 发表于 2024-12-19 11:47
铜条规格：2*20*80mm这个铜条是贴在cpu散热片底下吗？那咋固定啊？

仔细看描述哦，
开头有配图说明在散热器的商法，无需固定，底部上硅脂即可。

ttdxx

终于注册成功能发消息了
关注了好长时间，因为我的1821+放在机柜里通风环境不好，几乎成了一个大闷罐，六月份的时候用原装的散热温度能到90℃。在暑假的时候模仿楼主用铜条填充的方式改进了散热，但是把铜条换成了热管。

把原装的硅脂（当时都已经干成水泥了）换成了利民TF7，用长10cm、厚3mm、宽11mm的热管把cpu散热器与硬盘仓底之间接触起来，并且用硅脂填充保证散热器和硬盘仓底板与热管之间导热良好，把原装风扇换成了追风者T30，算是把温度在夏天大闷罐里也控制到了50+

其实我觉得还有改进空间，热管的面积还是太小了，可以把热管换成宽度更大的3mm厚均热板，效果应该会更好

hapshon

ttdxx 发表于 2025-1-10 00:02
终于注册成功能发消息了
关注了好长时间，因为我的1821+放在机柜里通风环境不好，几乎成了一个大闷罐，六月 ...

不错，有探索精神，热管在这里用处并不大，热管原理是加快热的平铺散热，建议这里还是铜条铺满最好，快速的垂直撒热能加快导热，最好的肯定还是1823xs那个塔式散热器。

ttdxx

hapshon 发表于 2025-1-11 09:36
不错，有探索精神，热管在这里用处并不大，热管原理是加快热的平铺散热，建议这里还是铜条铺满最好，快速 ...

是的，我的目的也是垂直散热。当时的想法是用两根热管并排放置来将热量均匀传导到硬盘仓底板上，但是发现两根热管并排放在散热片上放不下，因此只能简化为一根热管。参考铜片的效果要是换成均热板可以把热量导出到更广的地方，效果我觉得可能会更好些，不过也感谢楼主实践提供的思路。
有想试过使用类似于1823xs的方式用更长的热管并且风扇直吹，但是实践发现需要对热管弯折的角度太大了，热管承受不住，并且更换了T30风扇后用于放置热管的空间也被占用了。
在淘宝上有看到有铜质的并且底部直触芯片的地方是均热板的散热器，但是没找到孔距合适的。
