一次侧部分:

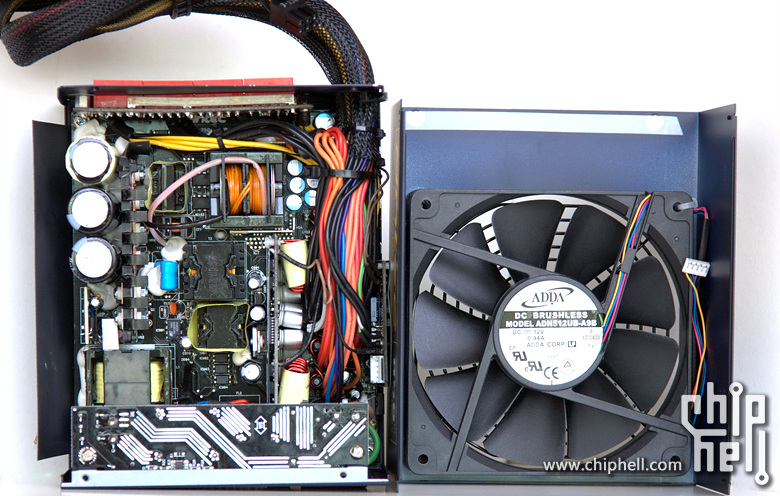

电源内部总览,HCP属典型的 “大风车”的结构:

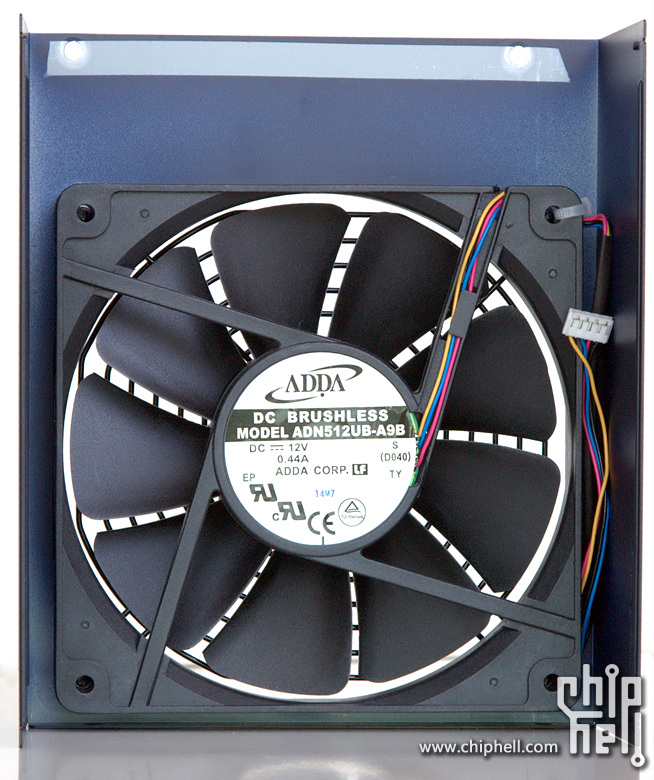

HCP850使用的ADDA品牌的双滚珠轴承扇,型号为ADN512UB-A9B,4线接头带PWM控速功能,直径13.5cm,厚2.5cm,最大电流0.44A,在额定电压转速2800RPM,提供超过120CFM的风量,噪音水平45dB:

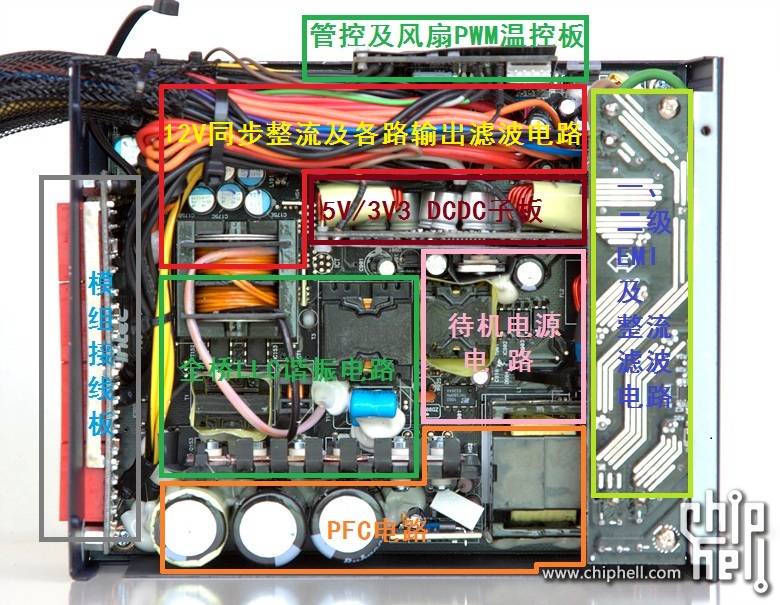

内部电路图,在电源主体内使用一块主PCB承载所有元器件及功能子板,以下是主PCB及主要电路、子板功能介绍:

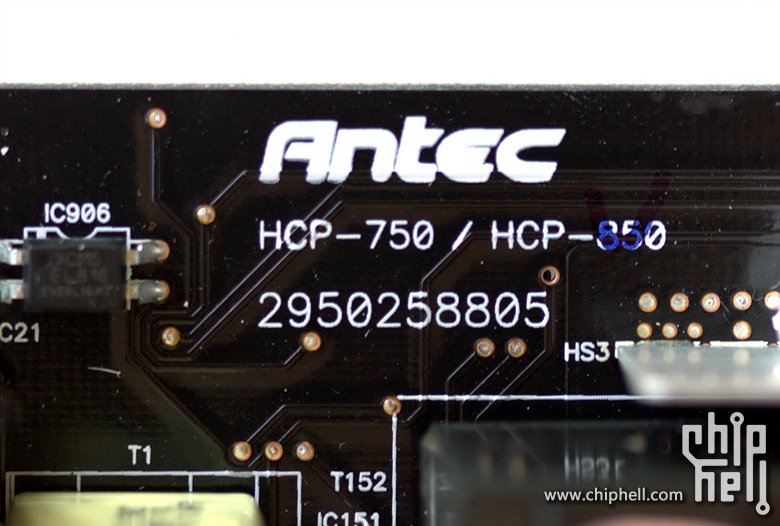

另外从丝印上可以看到,HCP850及HCP750使用的是同一张PCB,通过搭配不同功率管、电容等元件配置不同功率:
