VANGUARD B85 解析

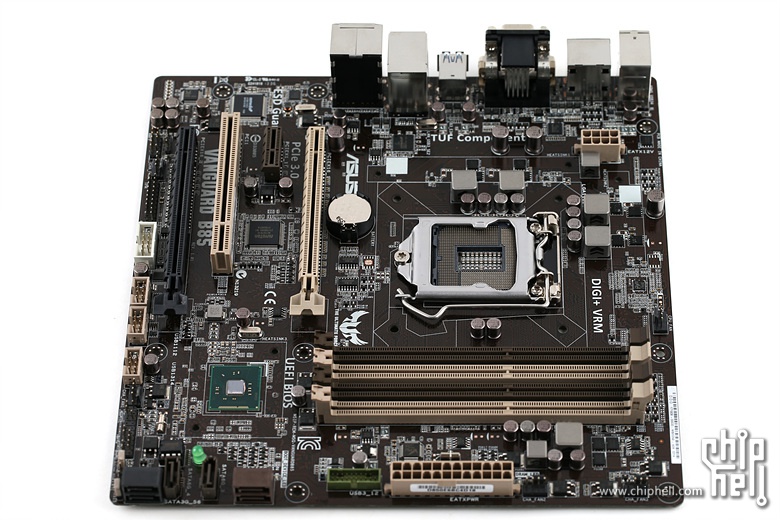

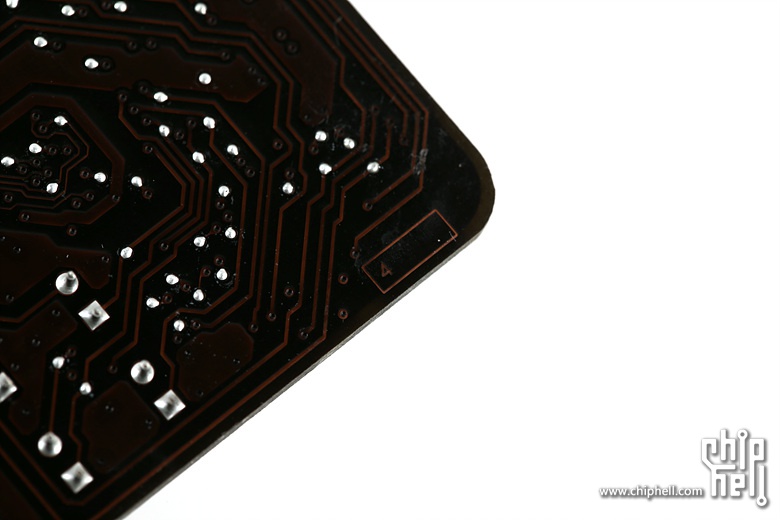

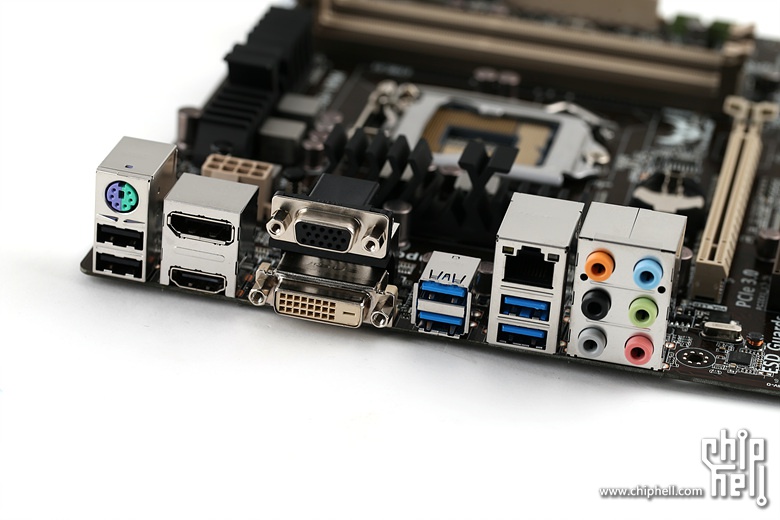

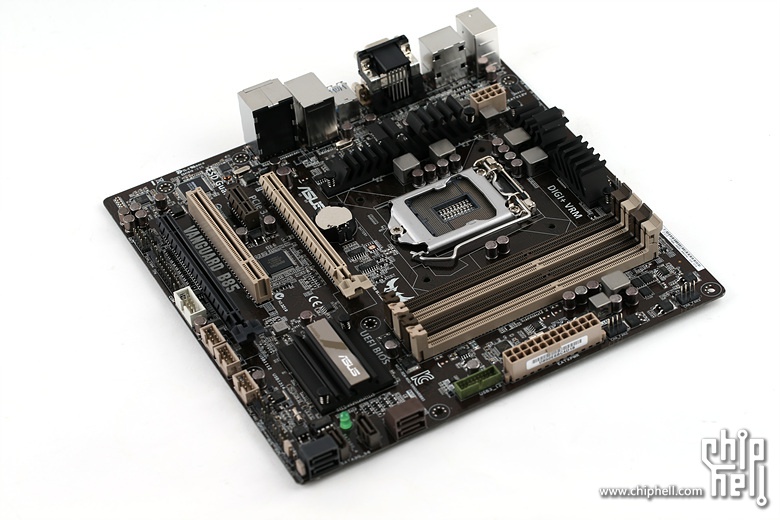

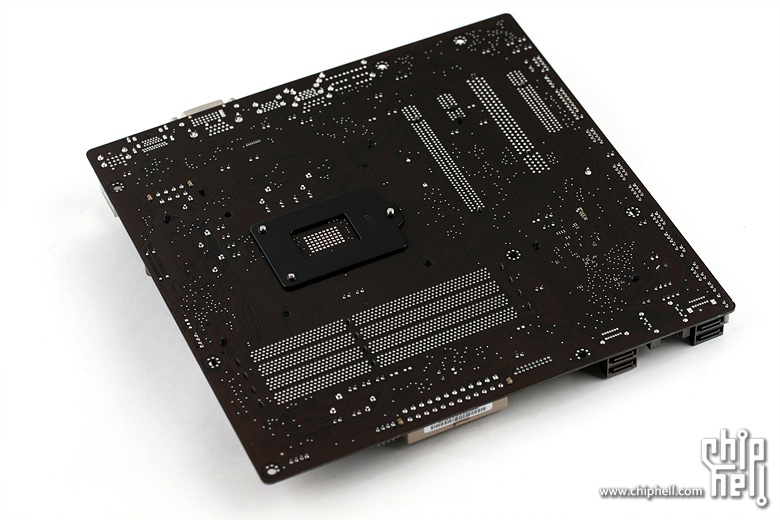

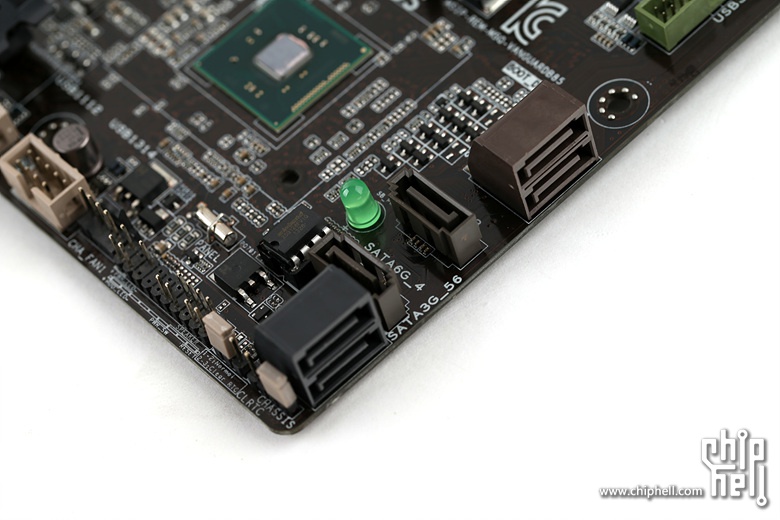

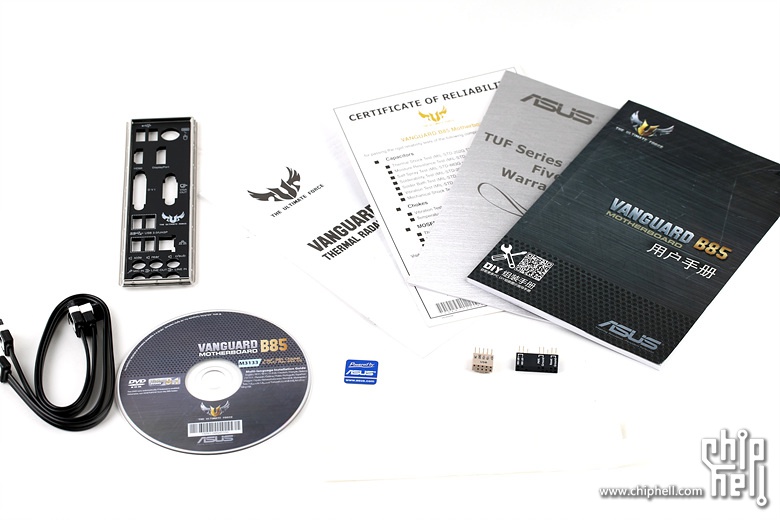

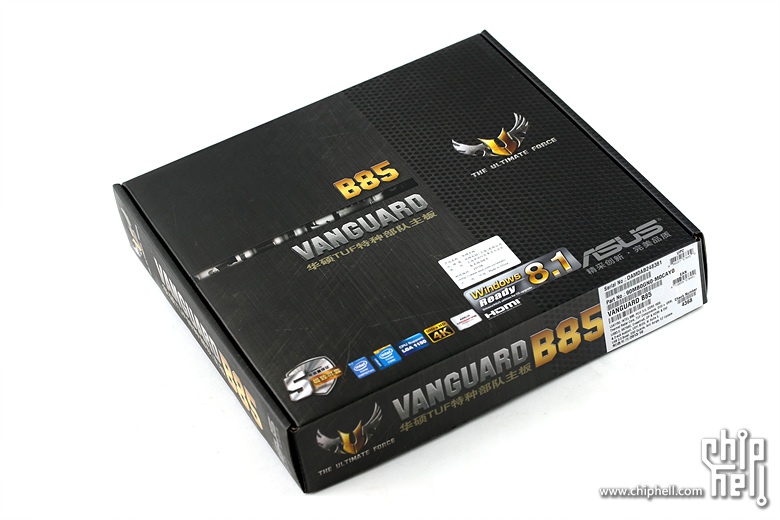

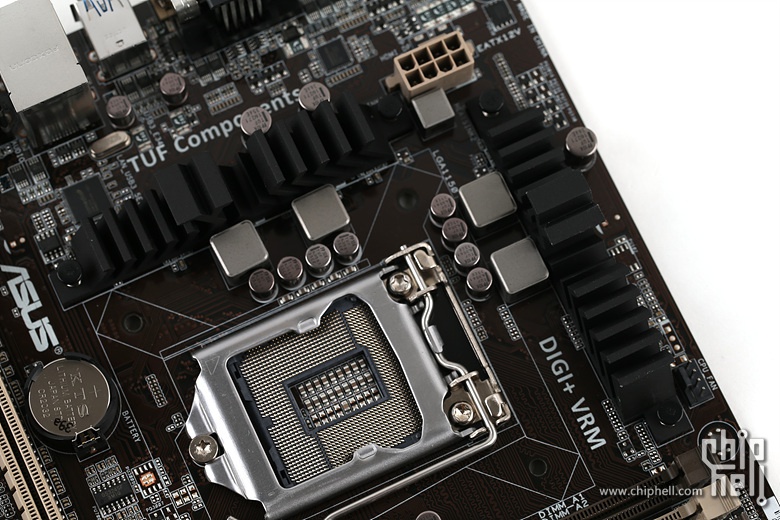

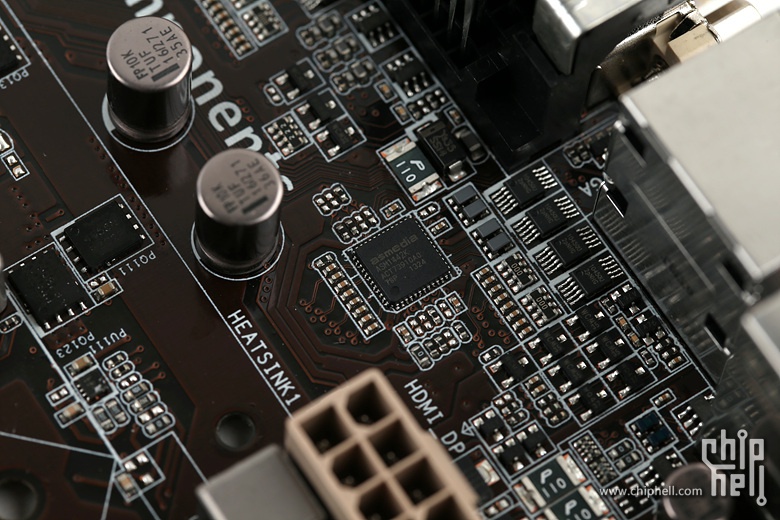

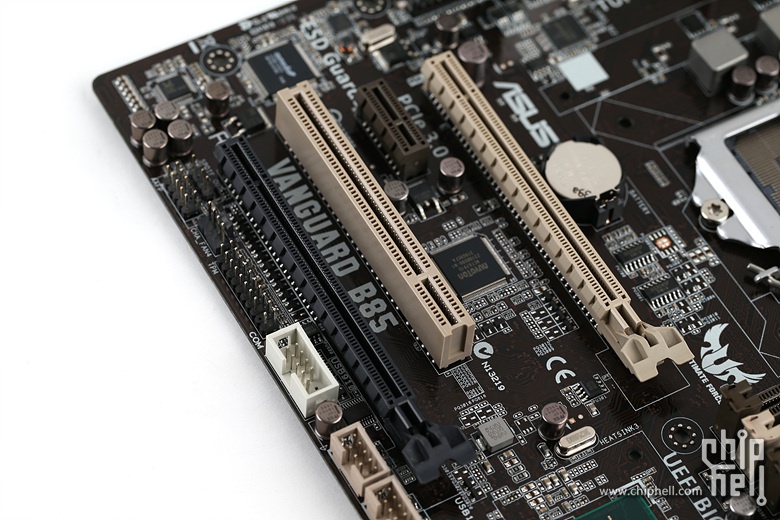

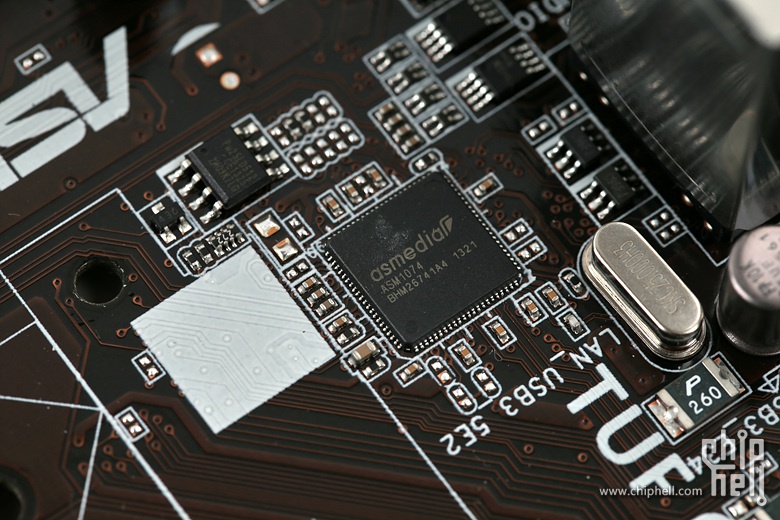

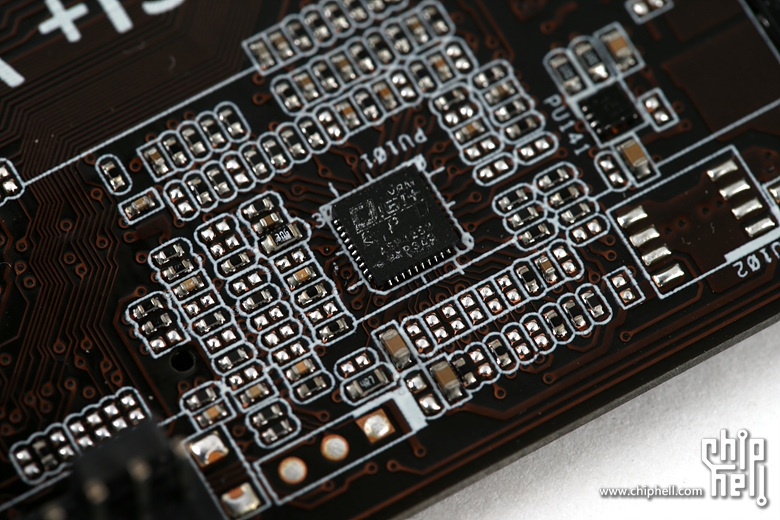

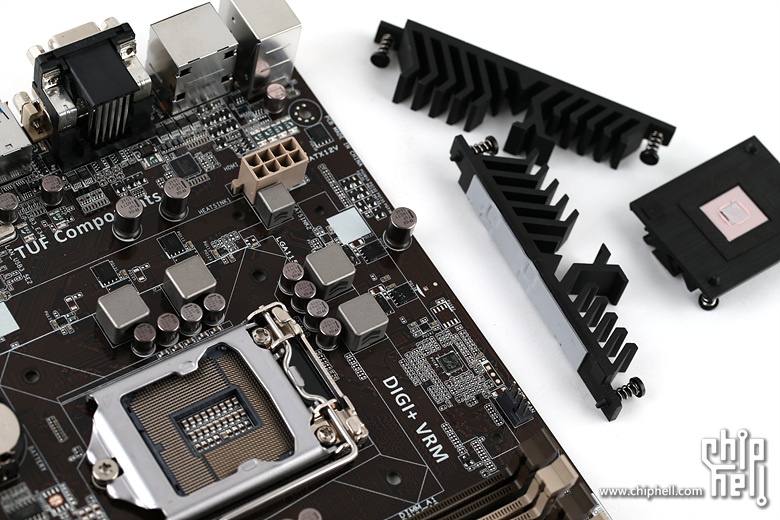

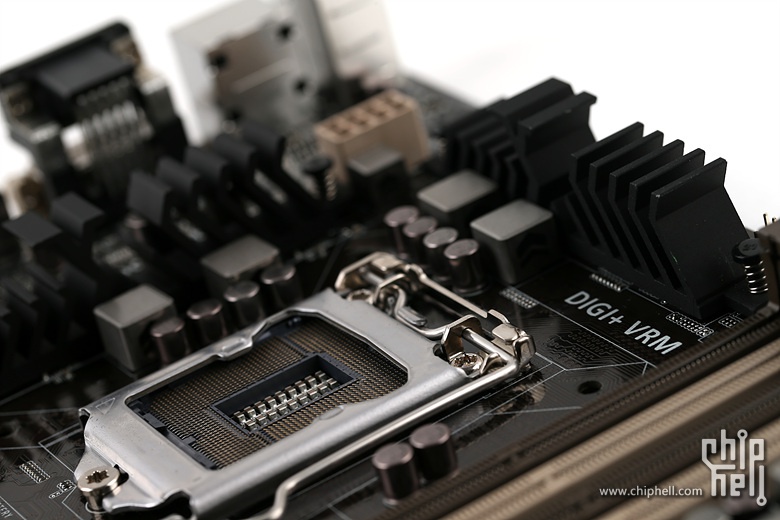

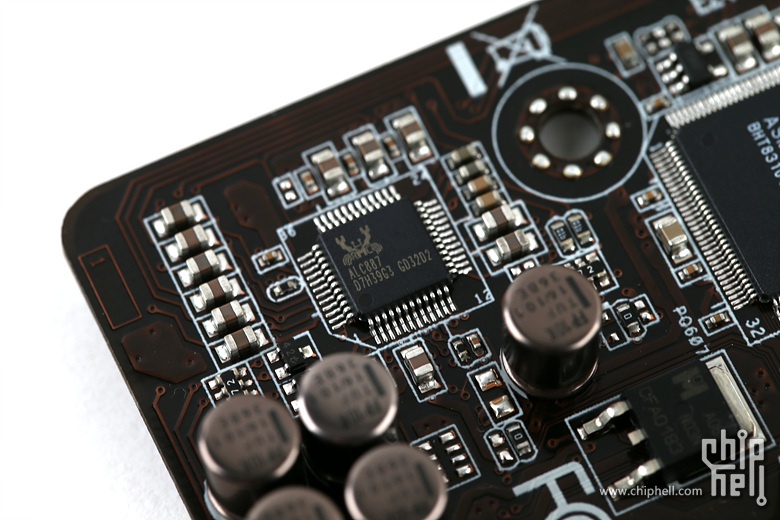

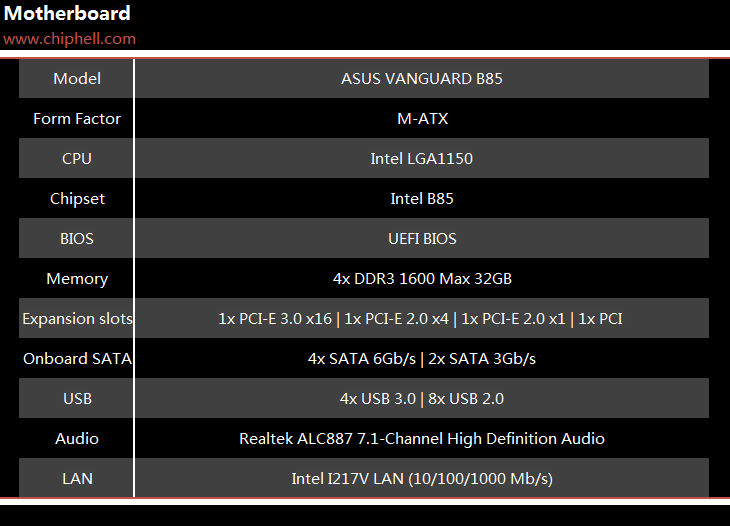

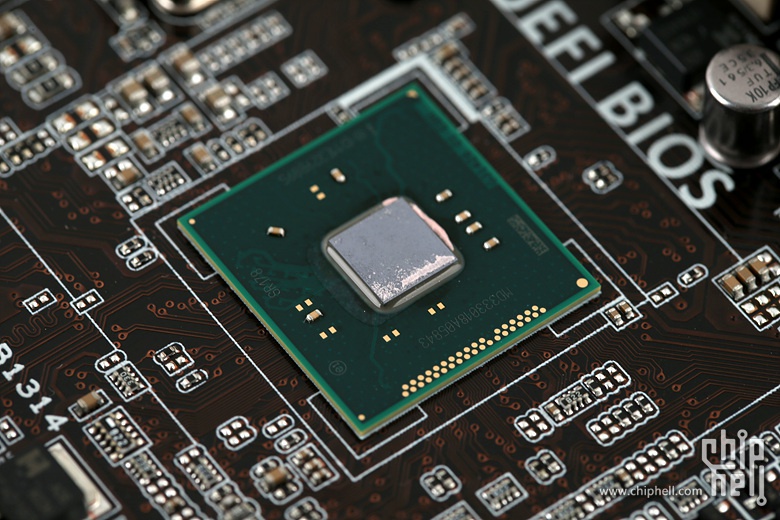

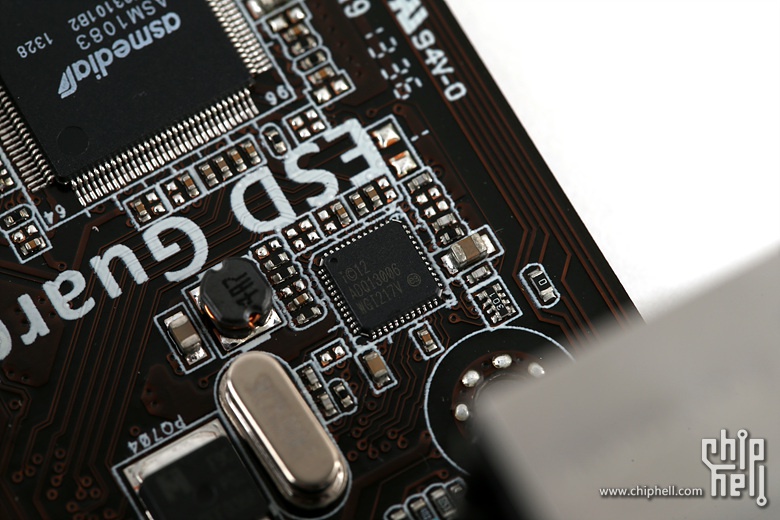

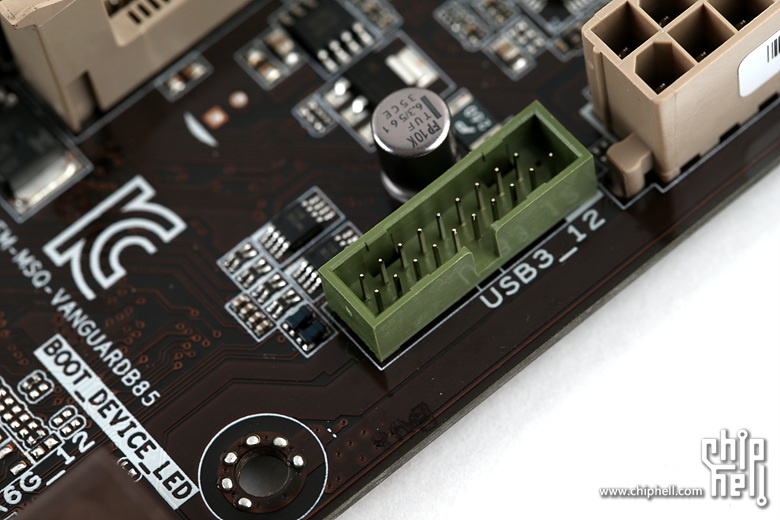

从去年起主板产品线的一大变化就是主板商旗下的特色系列不再被性能级及以上的芯片组独享,主流级甚至经济型的芯片组同样有机会搭配这些设计。VANGUARD B85采用的B85芯片组正是定位商用型主流级的芯片组。而VANGUARD(先驱)这个名称想必也会延续到下一代采用主流级芯片组的TUF主板上。 对于没有超频、多显卡以及特别的硬盘使用技巧的用户而言,从Z87芯片组改换用B85芯片组几乎不会造成任何影响,因而是非常实惠的选择。加上此前B75主板在家用桌面型PC市场大受欢迎,这一次被厂商寄予厚望,被选作引入特色系列家族的主流级芯片组也就不那么意外了。 VANGUARD B85采用的同样是mATX板型,相比GRYPHON Z87,芯片组规格的区别使得其扩展槽、USB、SATA的数量和配置有所不同。本身几乎不支持超频的特性也使得供电方案进一步简化。除此之外则是与芯片组无关,单纯因定位区别做出的调整:比如重新增加了DisplayPort和VGA显示输出以及PS/2键鼠接口,取消了“导流套件”、额外的温度监控点、额外的CPU风扇接口、DirectKey和USB Flashback等特色功能,USB Charger+功能和Remote GO!软件也取消,声卡规格进一步降低。可见尽管同为TUF系列,同为mATX板型,两片主板的最终的规格区别还是要比单纯的芯片组之间的区别要来得多。唯一还hold住的也就是系列中基本的“军规用料”和保护设计了。 VANGUARD B85的包装与前两片类似,同样的主题配色,同样的中文说明。5年保修以及一些支持度说明LOGO也同样在正面的下部陈列。 附件包括带黑底彩印标示的I/O挡板一块(Q-Shield)、详细说明书一本、“热敏雷达”功能使用说明一本、五年保修条款手册一本、“军规”认证卡一张、驱动光盘一张、ASUS Logo贴纸和TUF LOGO贴纸各一张、方便机箱面板开关与USB2.0接线的接头一组(Q-Connectors)和两根SATA 6Gb/s线。 主板正面一览。细心的话可以发现主板PCB颜色已经改为了棕色。近年来ASUS习惯上在中高阶主板上才会采用全黑色PCB。(PCB颜色本身不影响性能,与配置高低也无因果联系,只不过厂商习惯用颜色来提高辨识度而已)。 主板背面一览。 背部I/O接口。从左至右依次为键鼠通用PS/2×1、USB2.0×2 | DisplayPort×1、HDMI×1 | VGA×1、DVI×1 | USB3.0×2 | RJ-45×1、USB3.0×2 | 音频接口×6(7.1环绕+音源输入+麦克风)。需要注意的是显示输出相关的接口最多支持 3 路独立显示器。相比前两片主板增加了PS/2接口应该会让一些拥有PS/2无冲突机械键盘的用户感到高兴,由于没有导流套件的关系,也可以放心将空余处用显示输出接口填满,而相比GRYPHON Z87恢复的DisplayPort输出更可以说是不降反升的一个配置。 4层PCB。 明显更为简化的供电方案和散热片。 无热管的MOSFET散热片与简单的造型,这一切对于一款不支持超频的主板而言完全足够了。 芯片组散热片,尺寸更小了,样式也有所简化。 散热片卸下后的样子。 “裸板”一览,“黑金电容”仍然保留。 Socket LGA1150 CPU插座,支持LGA1150处理器,黑色外观的扣具就更别想了。四相CPU供电,每相一个电感对应一上一下MOSFET。 料件型号看来没有变化。 CPU供电的PWM芯片。 B85芯片组。 四条DDR3 Non-ECC插槽,支持双通道、X.M.P.,支持1333/1600频率。为了便于在安装长显卡的情况下拆装内存条,采用了单边卡扣的设计。供电为一相。 PCI位插槽。mATX最多支持四条插槽,四个位置从靠近CPU插座起分别以①②③④标注:① PCIe 3.0 x16 | ② PCIe 2.0 x1 | ③PCI | ④ PCIe 2.0 x16(最大x4带宽)。其中①由CPU提供,②④由B85 芯片组提供,③由B85 芯片组提供的PCIe通道通过PCIe转PCI转接而来。支持AMD CrossFireX多显卡方案,但不支持NVIDIA SLI。 来自B85芯片组原生4个SATA 6Gb/s与2个SATA 3Gbs/s(黑色)接口。为了避免长显卡挡住接线有四个接口采用了侧置形状,其中两个SATA 6Gb/s接口或许是考虑到不少入门级或旧式机箱的硬盘位过于靠近主板边缘而对于侧置SATA接口并不友好的缘故而采用了直立式形状。 还是从主板24pin主电源接口附近的芯片按顺时针方向浏览其他的板载芯片和接座。 首先依然是提供更为丰富的调节项目的ASUS TPU芯片,对B85而言有一大半功能已经用不到了。 来自B85芯片组原生的前置USB3.0面板接线插座,直立式形状。 BIOS芯片,通电指示灯,机箱开关与指示灯接线座等。 Realtek ALC 887音频Codec,规格相比ALC 892更低了。 监控芯片NUVOTON NCT6781D被置于两条扩展槽之间。 Asmedia ASM1083 PCIe转PCI芯片,将B85芯片组提供的一条PCIe 2.0 x1转为PCI。 Intel I217V千兆网卡芯片。 Asmedia ASM1074 USB3.0 HUB芯片,B85原生只提供了4个USB3.0,其中2个在这片主板上已经用作前置插座,其余2个USB3.0则通过这个芯片转接为背部的4个。 Asmedia ASM1442K芯片,负责HDMI输出。 |
